Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Содержание

• Рисуем схему электропроводки в частном доме
• Как правильно разметить силовые кабели
• Проект электроснабжения частного дома
• Монтаж электропроводки
• Разметка будущих кабель-каналов
• Открытая электропроводка
• Кабель-каналы
• Розетки, выключатели, коробки
• Разводка проводов
• Соединить несоединимое
• Монтаж скрытой проводки
• Работа со скрытой проводкой
• Операция «Скрытая разводка»
• Соединение паутины

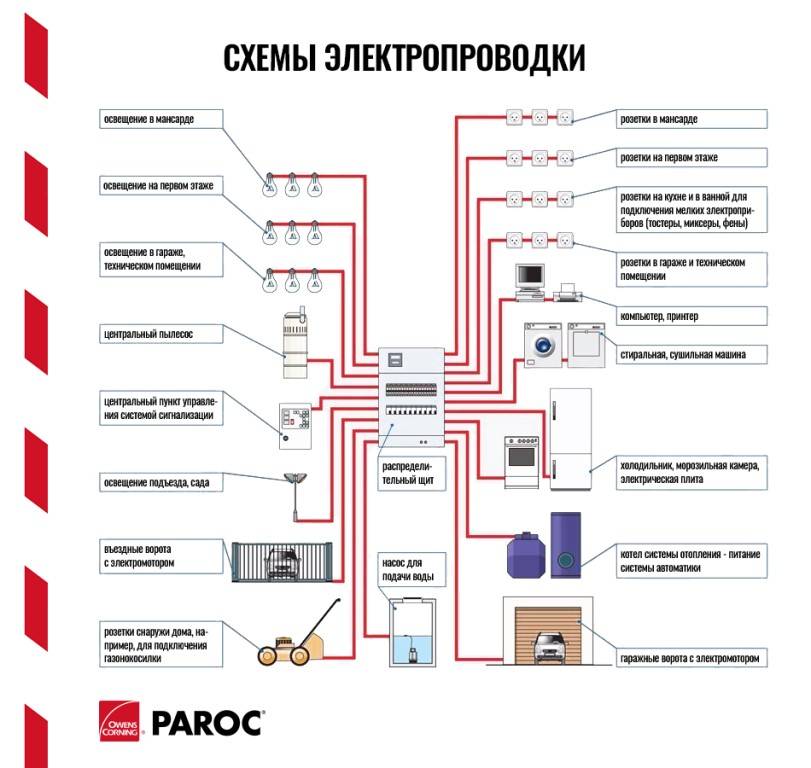

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

• На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
• Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
• По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
• По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
• Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
• Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
• Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями. Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

• Все трассы должны быть строго вертикальными или горизонтальными.
• От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
• В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
• Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

• Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
• При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
• В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

• Вверху — нулевые клеммы.
• Внизу — заземляющие клеммы.
• Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

• Синий проводок — к нулю.
• Белый проводок — к верхнему контакту УЗО.
• Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба. Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

• Последовательность работ
• Количество фаз
• Составление плана и получение проекта
• Какая мощность вам потребуется?
• Группы потребителей
• Где установить электрический щиток?
• Как выбрать подходящий кабель
• Сечение жил кабеля
• Оболочка кабелей
• Какие лучше использовать выключатели и розетки
• Самостоятельная укладка проводки
• Как соединяют проводку
  • • ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: [Инструкция] Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

• Водяной насос для частного дома или дачи: виды и критерии выбора
• Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
• Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
• Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
• Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
• Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Рейтинг пользователей: 5 (1 Голос)

Схема подключения термостата теплового насоса

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Алора Бопрай — производитель цифрового контента для категорий домашней гарантии, ОВКВ и сантехники в Today’s Homeowner. Она получила степень бакалавра психологии в Университете Святой Схоластики и степень магистра в Денверском университете. Прежде чем стать писателем для Today’s Homeowner, Алора писала в качестве внештатного автора для десятков клиентов, занимающихся улучшением дома, и информировала домовладельцев о солнечной промышленности в качестве писателя для EcoWatch. Когда она не пишет, Алору можно найти за планированием своего следующего проекта по благоустройству дома своими руками или замыслом своего следующего романа.

Роксана Даунер — коммерческий редактор в Today’s Homeowner, где она занимается всем, от ремонта фундамента до установки солнечных батарей. Она привносит более чем 15-летний опыт написания и редактирования в своем тщательном подходе к обеспечению точного, актуального и привлекательного контента. Ранее она редактировала материалы для таких изданий, как MSN, Architectural Digest и Better Homes & Gardens. Выпускница Пенсильванского университета, Роксана теперь владелица дома в Оклахоме, энтузиаст DIY и гордая мать игривого мопса.

Опубликовано

24 мая 2023 г. 12 мая 2023 г.

Тепловые насосы для кондиционирования воздуха на стене дома

Почему нам можно доверять

9000 2 Сегодняшний домовладелец существует, чтобы помочь вам сохранить или улучшить свой дом безопасно и эффективно. Мы придерживаемся строгих редакционных стандартов и тщательно проверяем советы и ресурсы, на которые ссылаются наши статьи. Нажмите ниже, чтобы узнать больше о нашем процессе проверки и о том, как мы зарабатываем деньги.

Подробнее

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной электронной проводки управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать ее отсоединение.

В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Как показано на схеме, вам потребуется включить термостат, а питание 24 В переменного тока подключить к клеммам R и C . Цвет провода R обычно КРАСНЫЙ , а цвет C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

Клемма  Y   – это место, где подключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан закрыт при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O  используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно подключение, то есть  9 0045 O или B используется терминал, но не оба одновременно.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется терминал Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2  будет присутствовать.

Некоторые термостаты могут иметь функцию  Аварийный нагрев  , когда она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.

• Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
• Коды ошибок, указывающие на причину неправильной работы вашей системы.
• Минимальное время отключения компрессора 3 минуты для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
• Программируемые дневные и ночные настройки заданной температуры.
• Настройки для выходных и функции понижения для отпуска.
• Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Редакторские авторы

Алора Бопрай

Штатный писатель

Алора Бопрай является производителем цифрового контента для категорий домашней гарантии, HVAC и сантехники в Today’s Homeowner. Она получила степень бакалавра психологии в Университете Святой Схоластики и степень магистра в Денверском университете. Прежде чем стать писателем для Today’s Homeowner, Алора писала в качестве внештатного автора для десятков клиентов, занимающихся благоустройством дома, и информировала домовладельцев о солнечной промышленности в качестве писателя для EcoWatch. Когда она не пишет, Алору можно найти за планированием своего следующего проекта по благоустройству дома своими руками или замыслом своего следующего романа.

Узнать больше

Роксана Даунер

Редактор

Роксана Даунер — коммерческий редактор в Today’s Homeowner, где она занимается всем, от ремонта фундамента до установки солнечных батарей. Она привносит более чем 15-летний опыт написания и редактирования в своем тщательном подходе к обеспечению точного, актуального и привлекательного контента. Ранее она редактировала материалы для таких изданий, как MSN, Architectural Digest и Better Homes & Gardens. Выпускница Пенсильванского университета, Роксана теперь владелица дома в Оклахоме, энтузиаст DIY и гордая мать игривого мопса.

Узнать больше

Электропроводка дома — электрическая волна

Первичный источник света; вторичная световая точка; Электропроводка дома;

В этом разделе приведены электрические схемы дома, которые будут полезны при проведении работ по электрификации здания. При прокладке электропроводки необходимо помнить о следующих моментах –

• Для проводки дома используется труба из МС или ПВХ,
• Размер кабелепровода зависит от количества и размера проводов,
• Прокладка проводов двух типов: 1) поверхностная и 2) скрытая,
• Подмагистраль – Подмагистраль представляет собой комплект проводов, проложенный между РП дома и щитом учета. Величина подсетей должна быть способна нести ток полной нагрузки, которая связана с БД. Подсети бывают двух типов: а) трехфазные подсети (3-фазные провода R, Y, B + 1-нейтральный провод + 1-заземляющий провод) и однофазные подсети (1-фазный провод + 1-нейтральный провод +1 — заземляющий провод). Это зависит от типа трех- и однофазного DB.
• Основная цепь – это набор из 3 проводов (1 фаза, 1 нейтраль и 1 земля), которые проложены внутри кабелепровода между блоком динамического торможения и первой распределительной коробкой. Первая распределительная коробка может быть для освещения или для выключателя и розетки. Основная цепь для освещения и штепсельная вилка питаются от 10A MCB. К одной основной цепи можно подключить максимальную нагрузку 800 Вт или к одной цепи можно подключить не более 10 точек. В то время как основная цепь для точки питания (выключатель и розетка на 16 А) питается от 16 А MCB.
• Полупровод (Первая точка освещения) – Это фазный провод, который прокладывается между выключателем и точкой освещения. Эта световая точка называется первой световой точкой.
• Контурная точка (Вторичная световая точка) – Контурная точка – это вторичная точка, которая соединена/зациклена с первой точкой. Следующая точка петли может быть соединена с первой точкой петли и так далее.
• точка — это точка освещения или питания, к которой подключается свет или оборудование. Свет подключается к точке освещения, а оборудование подключается к точкам питания.
• Штепсельная вилка — штепсельная вилка представляет собой набор из выключателя и розетки на 6 А, который используется для слаботочных портативных устройств, таких как телевизор, обратный осмос, портативный вентилятор, мобильное зарядное устройство и т. д. Штепсельная вилка питается от автоматического выключателя на 10 А или может быть соединена с точкой освещения. .
• Штепсельная вилка — набор из выключателя и розетки на 16 А, который используется для сильноточных переносных устройств, таких как бытовой утюг, газовая колонка, холодильник, кондиционер, обогреватель и т. д. Вилка питается от 16 А/20 А/25 А в зависимости от типа нагрузки. .

Схема подключения светильников пояснена на приведенном ниже чертеже –

Схема подключения отдельных элементов –

В этом разделе схема подключения отдельных элементов приведена ниже для справки –

Допустимая токовая нагрузка медных проводов –

Размер медного провода (в кв. мм)	Ток (в амперах)
1.о	11
1,5	14
2,5	19
4,0	26
6,0	31
10,0	42
16,0	57
25,0	71
35,0	91
50,0	120
70,0	160
(Примечание . Допустимая нагрузка по току может незначительно различаться в зависимости от разных производителей.)

Руководство по электропроводке дома в соответствии с NBC – 2016 –

Что такое NBC и какова роль NBC здесь?

Давайте сначала разберемся с NBC, прежде чем двигаться дальше. Полная форма NBC — это Национальный строительный кодекс Индии.

Это национальный документ, содержащий руководящие принципы, регулирующие деятельность по строительству зданий, включая электромонтажные работы, кондиционирование воздуха и вентиляцию, работы по пожарной безопасности и безопасности жизнедеятельности и т. Д. По всей Индии. Он применим ко всем агентствам/отделам, участвующим в строительной деятельности, таким как Департамент общественных работ, государственные строительные отделы, местные органы или частные строительные агентства. NBC обновила свои рекомендации в 2016 году, которые применяются до настоящего времени.

Ниже описаны нормы электропроводки от NBC 2016, которые помогут вам выполнить электропроводку в вашем доме –

• Желательно иметь дополнительную цепь для кухни и туалета,
• Цепь не должна иметь более 10 точек освещения, вентиляторов и розеток на 6 А. И нагрузка такой цепи должна быть ограничена до 800 Вт и проводки с медным проводником 1,5 мм
  2 .
• Если для светильников предусмотрена выделенная цепь, то нагрузка такой цепи должна быть ограничена до 400 Вт с проводкой 1,5 мм ² медный проводник.
• Если для розеток 6А планируется выделенная цепь, нагрузка на такую ​​цепь должна быть ограничена до 800 Вт или максимум до 8 розеток.
• Если предусмотрен отдельный вентиляторный контур, количество вентиляторов в контуре не должно превышать 10.
• Силовые розетки должны быть рассчитаны на нагрузку. Но ни в коем случае не должно быть более двух розеток 16А на каждой подцепи с проводом 4 мм ² медной жилой с ограничением нагрузки до 1кВт каждая.
• Существует практика ограничивать количество розеток в цепи двумя, как в жилых, так и в нежилых зданиях, а также предусматривать одну розетку в цепи для известных приборов с большой нагрузкой, таких как кондиционер, плита для приготовления пищи и т. д.
• DB должен быть закреплен на подходящей санкционированной стене и находиться на высоте не более 1,8 м от уровня пола.
• В Индии номинальные значения систем низкого и среднего напряжения составляют 240 В и 415 В переменного тока соответственно, а частота составляет 50 Гц.
• Для проводников диаметром менее или равным 16 мм ² , только кабели с медными жилами следует использовать в качестве кабелей с алюминиевыми жилами размером менее 16 мм.
• Выключатель-изолятор, управляющий водонагревателем или газовой колонкой, не должен располагаться ближе 1 м от расположения душа или ванны, во избежание попадания людей во влажном состоянии. Выключатель управления желательно предусмотреть вне бани у входа, а индикацию на водонагревателе.
• Розетки на кухне, в ванной, туалете, гараже и т.д. не должны располагаться на высоте 1 м от уровня земли. Аналогичные меры предосторожности следует соблюдать при установке фундаментов, бассейнов и т. д.

Осветительная арматура в таких местах должна питаться низким напряжением, предпочтительно через изолирующий трансформатор с надлежащей защитой от утечки на землю – ВДТ/УЗО 100/30 мА, если применимо.

Примечание. NBC 16 (Национальный строительный кодекс Индии 16) содержит полную информацию об электрической системе, которой необходимо следовать при строительстве здания.
