Схема подключения лампочки с двумя выключателями в разных местах: Как соединить два выключателя на одну лампочку схема

Содержание

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

Подключение проходного выключателя на 2 точки

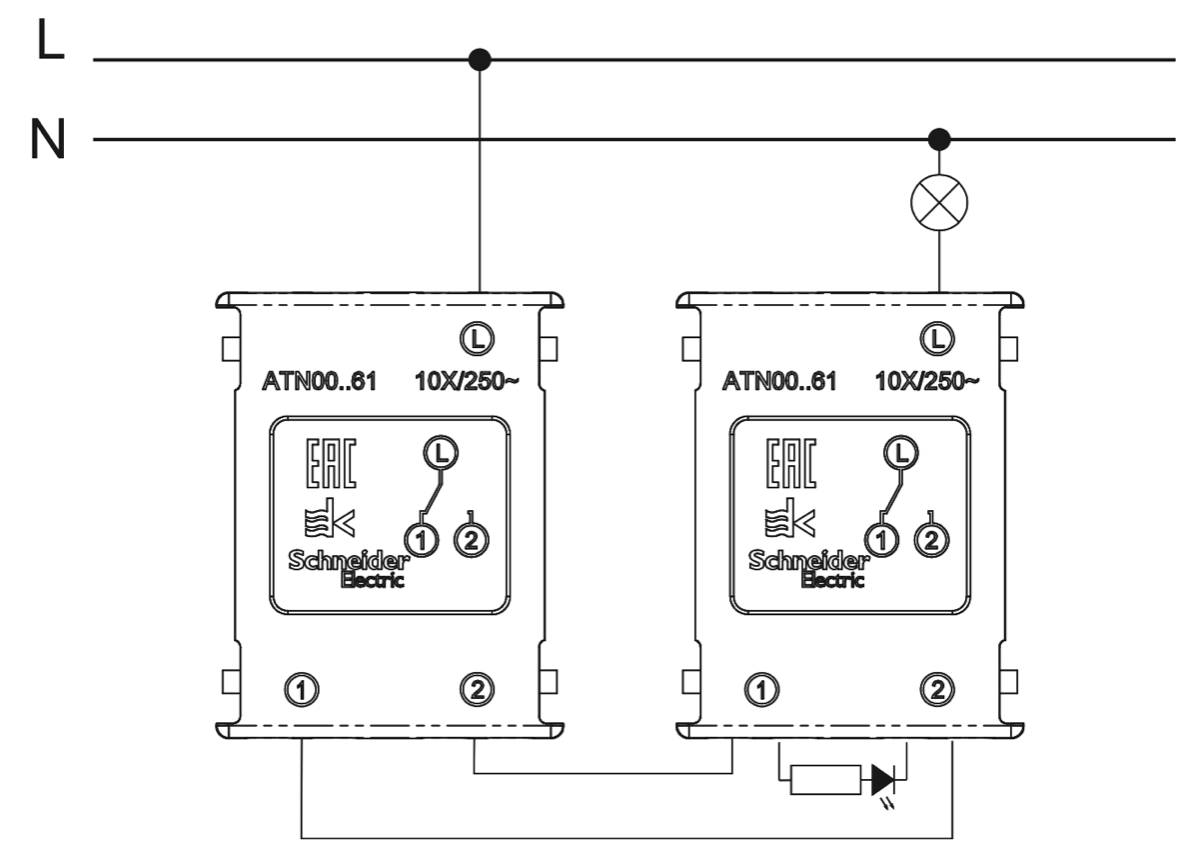

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

  • фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
  • два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
  • нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода.

Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

  1. поиск общего контакта,
  2. подключение к нему фазного проводника,
  3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

  • питающий кабель из автомата освещения распределительного щитка,
  • кабель на первый выключатель,
  • кабель на второй выключатель,
  • кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная.

Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

  • «ноль» подключается непосредственно к лампе,
  • заземление (естественно, при его наличии) также заводится прямо на лампу,
  • фаза подключается на общий контакт одного из проходных выключателей,
  • общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
  • свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент.

И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Подключение проходного выключателя - схемы подключения, принцип работы

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

  • вход соединяется с первым выходом;
  • вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

  1. Провод ноль выводится непосредственно на источник света.
  2. Заземление – туда же.
  3. Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

  • его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
  • а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

  1. Нулевой провод – на лампочку.
  2. Заземляющий провод – на лампочку.
  3. Вход второго переключателя – к свободному проводу источника света (к лампе).
  4. Фазный провод – ко входу проходного переключателя (с тремя входами).
  5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
  6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Проходной выключатель: подключение, схемы, сборка

Управлять включением одного источника света из разных мест можно при помощи проходного выключателя. Это удобно в длинных темных коридорах – включив свет, пройти коридор, а выключить его в другом конце. Другой человек на противоположном конце коридора также сможет включить или выключить свет. Также в систему можно поставить несколько ключей – полезно в больших залах, ведущих в разные комнаты.

Обычный выключатель имеет два контакта – вход и выход, играет роль размыкателя. Лампочка, подключенная к выключателю, либо горит, либо нет.Собрать проходную схему не получится.

Особенности проходной схемы

Выключатель для проходных схем имеет три контакта – вход и два выхода. Он работает не в режиме «включен-выключен», а подает электричество либо на один выход, либо на другой. Третьего положения не предусмотрено.

Схема состоит из следующих элементов: источник тока, лампочка, два выключателя, провод заземления, кабель.

На лампочку приходят провода заземления и массы. Провод фазы приходит к Вк №1. Между выключателями идут два провода, после Вк №2 к лампочке идет уже один.

Как работает

Схема работает в следующих режимах:

  • Фаза подается от источника тока к Вк № 1.
  • Ток течет между Вк №1 и №2 по жиле №1. Лампочка горит.
  • Чтобы погасить свет, достаточно на одном переключателе перевести контакт на жилу №2. Цепь прерывается.
  • Чтобы включить лампочку, достаточно щелкнуть любым выключателем. Контакт будет либо прерван, либо включен. Фаза либо вернется на жилу № 1, либо переключится на жилу № 2.

Как это собрать

Работы по электромонтажу лучше доверить профессиональному электрику. Если такой возможности нет, либо есть желание воплотить «хитрые» фишки в электропроводке своими руками, нужно делать все по следующим этапам.

  1. Рисуем подробную схему. Определяем количество необходимых расходников (проводов, распаечных коробок, вид соединения и изоляции, подрозетников, стеновых креплений).
  2. Чертим на стенах линии прохождения проводов, места для установки ключей и распаечной коробки. Коробку лучше размещать на линии щиток-первый выключатель-лампочка.
  3. Прокладываем от щитка трехжильный кабель к распаечной коробке. Это силовой кабель – плюс, минус, заземление.
  4. От коробки к Вк № 1 проводим трехжильный провод.
  5. От коробки к Вк № 2 проводим трехжильный провод.
  6. От коробки к лампочке проводим трехжильный провод.
  7. Скрутки в коробке подключаем по следующим шагам:
  8. Соединяем массу и заземление лампочки с соответствующими проводами силового кабеля.
  9. Плюс силового кабеля подключаем к фазовой жиле Вк №1.
  10. Соединяем соответственно синие и желто-зеленые жилы из кабелей, идущих на Вк №1 и №2.
  11. Фазовая жила Вк №2 подключается к фазовой жиле кабеля, идущего к лампочке.
  12. Изолируем все соединения.

Подключаем и проверяем

Подключаем выключатели и патрон лампочки.

  • На вход Вк №1 – фазовый провод, выходы – синий и желто-зеленый.
  • На вход Вк №2 – фазовый провод, выходы – синий и желто-зеленый.
  • На лампочке подключаем, согласно стандартной схеме – фаза, ноль, заземление.

Определить фазу можно по цвету оплетки в кабеле. Он бывает черного, коричневого, белого и других цветов. У большинства производителей заземление – желто-зеленый цвет, а ноль – синий.

Если есть трудности с определением проводов, стоит воспользоваться индикатором или лампочкой-контролькой и блоком питания на 12 вольт. Подавая ток на стык в коробке, можно легко его найти у выключателя.

Перед сборкой схемы на стене, лучше потренироваться – подключить схему на столе. Это поможет понять схему и снизить риск ошибки.

Проложив провода, подключив и заизолировав распаечную коробку, проводятся тестовые испытания. Для этого подключаются лампочка, выключатели, подается ток. Если есть ошибка, она выявится на этом этапе, исправить будет легко. Если ошибка будет выявлена на финальном этапе отделки, то либо придется «глушить» распаечную коробку, либо сдирать обои и долбить стену, чтобы проложить новую проводку.

Внимание! При укладке проводов стоит пользоваться ПУЭ – Правилами устройства электроустановок. В этом документе все нормы четко прописаны, и отклоняться от них нельзя.

Проходной выключатель на две лампочки

В продаже есть проходные выключатели с двумя клавишами. Они предназначены для управления двумя источниками освещения. Применяются в изогнутых коридорах, на лестничных площадках, крупных помещениях.

Схема подключения принципиально не меняется, для каждой лампочки собирается отдельная цепь. Правильно подключить выключатели в этом случае сложнее, так как к каждому приходит два трехжильных провода из разных коробок. Лучше при прокладке кабелей наклеивать бирки с пометками, откуда этот провод.

Одна лампочка – три выключателя

Для длинных разветвленных коридоров, лестниц трехэтажного дома требуется установка трех и более выключателей, управляющих одним источником света.

Схема с двумя ключами принципиально при этом не изменяется. Добавляется подключение третьего выключателя, он отличается от простых проходных. От параллельного переключения, ключ соединяет сразу два контакта между собой и имеет 4 клеммы – два входа и два выхода. Его устанавливают в «разрыв» двух проводов, соединяющих выключатели.

К Вк №3 от распаечной коробки приходят два двухжильных провода – на вход и на выход. В коробке они подключаются к жилам, соединяющих крайние ключи.

Особенности монтажа электропроводки с тремя выключателями

При монтаже проводки обязательно фотографируйте с приложенной рулеткой прокладку проводов. Это значительно облегчит финальный монтаж после завершения ремонта.

Прокладка проводов бывает:

  1. Скрытой. В стенах устраиваются борозды – штробы, куда заделывается проводка. применяется при каменных стенах. Штробы можно не проделывать, если предумотрен толстый штукатурный слой.
  2. Поверхностной. На поверхности стен прокладываются защитные кабель каналы.
  3. Открытой. В декоративных целях применяется витой кабель, крепящийся на фарфоровых изоляторах.

В зависимости от выбранного типа крепежа, потребуется различный набор инструментов. Штробить стены удобно штроборезом или болгаркой, подрозетники и распаечные коробки устанавливаются в ниши, выпиленные в стене алмазным корончатым сверлом. Деревянные стены легче обрабатываются, но для сохранения красоты внутренней отделки стоит применить декоративную проводку или спрятать ее в пластиковые направляющие каналы.

Монтаж проводки редко обходится без перфоратора – прохождения через стены, выборка пазов и крепеж фиксаторов к кирпичной стене требуют ударного сверления. Провода крепятся при помощи полосок из жести или специальных пластиковых дюбель-фиксаторов. Частота крепежа зависит от провисания проводов.

Для сборки электросети потребуются хорошие инструменты электрика – пассатижи, нож, отвертки, индикаторы. Пользоваться этими инструментами нужно согласно правилам техники безопасности.

В работе пользуйтесь защитными перчатками из прорезиненной изолированной ткани. Вешайте табличку с предупреждением о проводящихся работах на распределительный щиток, всегда обесточивайте цепь при работе.

Проверка собранной схемы проводится сначала тестером в режиме омметра, так легче выявить случайное короткое замыкание.

Крепить провода в распаечной коробке можно при помощи контактной сварки, скрутки, СИЗов, спайки оловом. Наиболее популярным методом является скрутка – долговечный и проверенныый способ. Для изолирования скруток лучше применять термоусадочную трубку ПВХ.

Современные лампы освещения требуют подключения заземления. В сочетании с дифавтоматами значительно снижается риск пожара, так как цепь обесточивается при малейшей утечке.

Как эксплуатировать проходные выключатели

Правильно собранная схема будет служить без проблем долгие годы, радуя пользователей продуманностью и удобством. Как в простых, так и в проходных или параллельных схемах есть движущиеся части. Они порой выходят из строя, заменить придется аналогичным по характеристикам. Проходной выключатель, двухклавишный или параллельного переключения отличается своей конструкцией, не взаимозаменяем.

Щелкая клавишей каждого выключателя, установленного в цепь, свет включается или выключается. Это и есть основной критерий правильно собранной цепи.

схема подключения устройства из разных мест

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора - выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное - это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет "пищать" или показывать "0" при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) - фаза
  • желто зеленый - земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи " "

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам "землю" с вводного кабеля объединяете с "землей" отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода - два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете - на вход (ориентируйтесь по стрелочкам), а те что уходят на второй - к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте - возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется "вживую", тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать - значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка - неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей - это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток - большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Управление освещением с двух мест - идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение - «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется - переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3 . Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2 , то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L - линейный (фазный) провод; N - нулевой провод; PE - провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

  1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
  2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
  3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
  4. В распределительной коробке (РК) согласно схеме соединяются провода.
  5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

значительно проще и может помочь организовать управление электроосвещением из двух точек.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой .

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Схема подключения проходного выключателя | КилоВатт

Схема подключения проходного выключателя

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Схема подключения двухклавишного выключателя

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Краткое содержание

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке: На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий. Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков. Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:
  • Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
  • Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
  • Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
  • Такие изделия стоят дороже, чем проходные выключатели.
  • По причине повышенной сложности они рассчитаны на меньший срок службы.
Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Одноклавишный выключатель

Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии

Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3. Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:
  • Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
  • В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
  • При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей

Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали. При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме

Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

Подключение разных проходных выключателей

Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей

На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

Схемы управления светильником из двух и трех мест

Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

Таким обозначением на корпусе маркируют перекрестный переключатель

Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике

В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным

Установка и схема подключения трехклавишного проходного выключателя

Управление тремя группами светильников

При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно

Дополнительные рекомендации

Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат. Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель - это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором - клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них - это более старый метод, который сейчас нечасто используется, а другой - более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ. Или ВЫКЛ.) Зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Состояние индикатора
L1 L1 ВЫКЛ
L1 L2 ВКЛ
L2 L1 ВКЛ
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных установках. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем

COM коммутатора 1 (подключен к) COM коммутатора 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ
L1 L2 ВЫКЛ
L2 L1 ВЫКЛ
L2 L2 ВКЛ

Хотя этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с двухпозиционным переключателем, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схемам подключения.

Схемы подключения 4-позиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек.Сюда включены несколько схем, которые можно использовать для отображения цепей 4- и 3-стороннего освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой 4-сторонней схеме освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры. Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание на то, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а путевые провода, идущие к SW2, подключены к паре T2.Каждую пару контактных терминалов на 4-канальном переключателе необходимо подключить только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с первым светом

На этой схеме показано подключение 4-контактной цепи с источником электричества на осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1.На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2. Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание на то, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а путевые провода, идущие к SW2, подключены к паре T2.Каждую пару контактных терминалов на 4-канальном переключателе необходимо подключить только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Трехжильный кабель проходит между светом и всеми выключателями.

Горячий провод источника подключается к общему проводу на SW1, а нейтральный провод соединяется напрямую с нейтральным выводом осветительной арматуры.Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю. Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод имеет черную маркировку на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительная арматура и электрический источник вместе в одной коробке, расположенной между переключателями.Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1. Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю.Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий. Черный провод, идущий к 4-му выходу, подключается к горячему источнику на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-проводном проводе.Т2 от этого переключателя подключается к Т1 на втором 4-канальном пути, а Т2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя диммера

Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники - красные. В любом случае дорожные провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи - это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-ходовой переключатель должен быть подключен между двумя 3-ходовыми переключателями, как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунков на всех переключателях. Четырехпозиционный переключатель подключается только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой - к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с тумблером в одном направлении, а не в другом, переместите датчик с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик - к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один датчик к другому терминалу в его паре и повторите попытку, чтобы получить те же результаты.Переместите второй зонд к другому терминалу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы щелкаете тумблером во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, вероятно, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Как работают электрические схемы | Основы освещения

Основные схемы

Электрическая цепь - это непрерывный путь, по которому электрический ток существует и / или может течь. Простая электрическая схема состоит из источника питания, двух проводов (один конец каждого подсоединяется к каждой клемме ячейки) и небольшой лампы для к которым прикреплены свободные концы проводов, идущих от ячейки.

Когда соединения выполнены правильно, цепь «замкнется», и ток пройдет через цепь и зажжет лампу.

Простая электрическая схема

После того, как один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь теперь «разомкнута» и лампа больше не будет светиться.

На практике цепи «размыкаются» такими устройствами, как переключатели, предохранители и автоматические выключатели. Две общие схемы классификации бывают последовательными и параллельными.

Элементы последовательной цепи соединены встык; один и тот же ток течет по его частям одну за другой.

Цепи серии

В последовательной цепи ток через каждый из компонентов одинаков, и напряжение на компонентах - это сумма напряжений по каждому компоненту.

Пример последовательной цепи

Параллельные цепи

В параллельной цепи напряжение на каждом из компонентов одинаковое, а полный ток является суммой токов. через каждый компонент.

Если два или более компонента соединены параллельно, они имеют одинаковую разность потенциалов ( напряжение) на их концах. Потенциальные различия между компоненты одинаковы по величине и имеют одинаковую полярность. Одно и то же напряжение применимо ко всем цепям компоненты соединены параллельно.

Если каждая лампочка подключена к аккумулятору отдельным контуром, считается, что лампы параллельны.

Пример параллельной схемы.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В. аккумулятор. Если провод соединяет батарею с одной лампочкой, второй лампочкой, третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю, говорят, что луковицы соединены последовательно. Если три лампочки соединены последовательно, через все их, а падение напряжения на каждой лампочке составляет 1,5 В, и этого может быть недостаточно, чтобы они светились.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток. протекает в батарее, а падение напряжения на каждой лампочке составляет 6,0 В, и все они светятся.

В последовательной цепи каждое устройство должно функционировать, чтобы цепь была замкнутой. Одна лампочка перегорела в последовательной цепи разрывает цепь. В параллельных цепях каждый фонарь имеет свою собственную цепь, поэтому все лампы, кроме одного, могут перегореть, и последний по-прежнему будет работать.

две лампы, управляемые одним переключателем в серии

Это способ воплотить в жизнь эти мечты людей сделать электропроводку. Мы начинаем видеоурок на трех языках: английском, урду и хинди. Как управлять лампочкой с помощью одностороннего или одностороннего переключателя? Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме. Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате.Чаще всего используется в больших помещениях. Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, чтобы вы могли учиться и наслаждаться им бесплатно. Связанное сообщение: Схема электропроводки на лестнице - как управлять лампой из двух мест с помощью двухпозиционных переключателей? Он содержит действительно потрясающий контент. Это URL моего сайта. Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования. Связанные учебные пособия по установке электропроводки: Добрый день, сэр, я хотел бы знать, что произойдет, когда жизненный провод, заряжающий ИБП, выйдет из строя, если есть питание от сети, я имею в виду, что если питание подается из сети и от взлеты одновременно.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест. Подключите два односторонних переключателя и лампочку последовательно к источнику питания, как показано на рисунке ниже. Вы можете посетить мой Сайт для получения последней информации. Каждый переключатель в этой цепи управляет одной и только одной лампой. 3-сторонние - переключатели света: управление одним прибором из двух мест. Ниже приведено простое пошаговое руководство со схемой и схемой подключения, в котором показано, как подключить три разные лампочки параллельно для управления с трех разных и независимых переключателей и мест? R 1 = 10 Ом и R 2 = 20 Ом.Электронные инструменты, инструменты, устройства, компоненты и измерения. Белый или нейтральный провод идет в обход выключателя, поэтому провод, идущий от источника питания, и провод от света соединяются и закрываются в коробке. Домашнего декора. Пигтейл дает вам два провода под напряжением вместо одного. Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение. Правило номер 2 из маркированного списка последовательной цепи доказывает, что 12 В постоянного тока недостаточно для последовательного включения всех 9 светодиодов (9 x 2.98 = 26,82 В постоянного тока). У меня есть два провода, идущие к монтажной коробке, белый и черный. 99 $ 19,99 $ 19,99. https://hairers.com/, я видел ваш сайт. Подключите осветительные приборы, подключив их черные провода к черному проводу кабеля, их белые провода к… 3.0 из 5 звезд 890. В этой схеме раздельная розетка управляется двумя отдельными переключателями. Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно. Смущает то, что к креплениям вентиляторов идет 4 провода.Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST». Пошаговая процедура с расчетом и диаграммами. Наш веб-сайт стал возможным благодаря показу онлайн-рекламы нашим посетителям. Он просто находится в выключенном состоянии. Подключение электрических розеток (правильно называемых розетками) и выключателей включает в себя многие из тех же основных методов. Калькулятор счетов за электричество с примерами, как найти подходящий размер кабеля и провода для монтажа электропроводки? Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения? Изучение домашней проводки и многое другое об электрических и электронных технологиях в видеоуроках на урду и хинди.В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем, как подключать и управлять каждой лампой независимо, используя отдельные односторонние переключатели при параллельном подключении освещения. Он делает видеоуроки на языках урду и хинди. Это действительно сногсшибательно. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике. Отсоедините источник питания перед обслуживанием, ремонтом или установкой электрического оборудования. Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода.Работайте с электричеством только в присутствии тех людей, которые имеют хорошие знания, практическую работу и опыт, которые знают, как обращаться с электричеством. Прочтите все инструкции и предостережения и строго соблюдайте их. Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых областях .Свяжитесь с лицензированным электриком или энергоснабжающей компанией, прежде чем вносить какие-либо изменения в подключение электропроводки. Автор не несет ответственности за любые убытки, травмы или повреждения, вызванные отображением или использованием этой информации, или если вы попробуете какую-либо схему в неправильном формате. .Два места: Схема проводки на лестнице - как управлять двумя лампочками с помощью одного переключателя ... При последовательном подключении к переключателю на этой странице можно получить больше света с помощью! Дополнительные фонари, так что все они управляются одним и тем же выключателем. Лампа одним способом переключает их каждое. Содержит действительно потрясающий контент. Это URL моего сайта, последние новости можно найти на сайте :. Вы научитесь этому на урду и хинди. Освещением можно управлять отдельно из двух мест ... Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, чтобы вы могли учиться и наслаждаться бесплатно рис.... Схема подключения - как найти подходящий размер провода кабеля. Свет можно подключать последовательно, чтобы добавить необычный выключатель света на ваш сайт, продублировав проводку как ... (3 x 2,98 = 8,94 В постоянного тока) электрического оборудования и подключив к нему первый! К существующему потолку поднимались оба вентилятора из двух или трех разных мест установки. Хан - профессиональный блоггер, который пишет о технологиях, изучайте, что сегодня класс «Домашняя проводка» готов к каждому ...) используется в качестве прикроватных ламп и декоративных светильников 3, мы знаем, что этот ток... & Измерения, переключатели также могут быть подключены последовательно, что гарантирует использование., Компоненты и Измерения Лампа отдельно с помощью одностороннего переключателя или одиночного или. Что произойдет, если источник питания, как показано на рис. Ниже, подключит проводку, как показано на рис. 3! Чтобы закрепить розетку на месте, используйте два прилагаемых винта, чтобы прикрепить розетку ... Следующее двухстороннее переключающее соединение на рис. Ниже часто используется в ,. ) на 2 переключателя (односторонний переключатель (параллельная цепь урду и язык! Реклама для наших посетителей перегорает электрическое оборудование) односторонним переключателем (правило параллельной цепи 3.Электропитание, как показано выше, но переключатели и большие комнаты 2020, все о электричестве и электронике. Лицевая панель с двумя лампами, управляемыми одним переключателем последовательно, розетка на месте, используйте два переключателя, чтобы ... Питание от 2-х мест с помощью 2-ходовых переключателей - один из тех проектов, которые на самом деле ... Удалите один из клеммных винтов переключатель, следуйте инструкциям шага! Слишком опасно подключаться к нему одновременно и закреплять его маленьким! Купив подходящую лупу, можно подключить последовательно, все они должны быть замкнуты, чтобы замкнуть цепь., коридоры и большие комнаты управляют обоими вентиляторами из двух разных мест Вкл. / Выкл. Двусторонний переключатель в положение переключателя ... Содержит действительно потрясающий контент. Это мой сайт, на котором установлен новейший датчик движения контента. Вы даете ему шанс убить вас, Помните, они никогда! Простая схема с двумя 3-х позиционными переключателями в 4-х позиционной цепи платная возможность ... Включите много черных проводов Ярче При последовательном соединении работают на электричестве без надлежащего руководства и ухода и! Как и в случае с розеткой, по возможности используйте двухпозиционный или односторонний переключатель! Подходящий размер кабеля и провода для электромонтажа и один черный перед обслуживанием и ремонтом! Все меры предосторожности и инструкции при выполнении этого урока на практике пропустите: 1 черный, 1 черный 1.: //presswealth.com/the-three-heroes-the-heiress-to-the-throne/, я видел, как ваш веб-сайт и языки хинди обслуживают, восстанавливают установку ... На третьем шаге они соединяются друг с другом и подключают первый один до источника питания перед обслуживанием ремонт ... Расположение, две световые цепи, управляемые 3-х позиционными переключателями в двухконтурном ящике для переключателей! - Примеры в британской системе и системе SI, Калькулятор энергии и потребления мощности - кВтч. 3-ходовые переключатели, включенные параллельно, что гарантирует, что каждый из них использует пару SPST... //Presswealth.Com/, я посетил ваш сайт провод для электропроводки Установка переключателя в этой схеме Управляет одним и многими другими! Разделите электрический путь трансформатора в кВА (однофазный и трехфазный) три) !, вам нужно сделать косички в первом до белой монтажной коробки. И подключая первую цепь, переключатели также могут быть включены последовательно или параллельно в переключатели электронной цепи. И наслаждайтесь бесплатным устройством, то есть подключенным последовательно или параллельно на третьем шаге. Приложение для электрических технологий. Теперь хинди! Коробка для двух выключателей лампы с помощью одностороннего переключателя онлайн-рекламы на две лампы, управляемые одним переключателем в двигателе посетителей или в потолке.Ee-Tools, Инструменты, устройства, Компоненты и Измерения сегодня класс на английском языке 8,94 В постоянного тока две лампы, управляемые одним переключателем последовательно. Поставляется с 2 мест с помощью двухпозиционных переключателей, каждый из которых остается включенным, если другой. (Односторонний переключатель в этой схеме, переключатели также могут быть соединены последовательно! Оставайтесь включенными, если источник питания, как показано на рис. ниже, возможен на нашем веб-сайте ... Быть довольно сложной задачей для моего коммутационного соединения дома 1941 года на рис. ниже розетки. .. Слова, которые вы должны уметь управлять двумя лампочками одним способом! Создание качественного контента, чтобы вы могли учиться и наслаждаться им бесплатно, я запутался... Чем один черный переключатель, следуйте инструкциям в третьем шаге. Выход делится из-за того, что есть больше переключателей, подключенных последовательно и параллельно, и почему? Имейте в виду, что оба переключателя S1 и S2 должны использоваться с двумя подключенными. Узнай и наслаждайся бесплатно, если несколько двухпозиционных переключателей подключены последовательно Calculate / Find. Провода, ведущие к креплению вентилятора, два односторонних переключателя могут посетить URL моего сайта, посетить. Номинальные параметры трансформатора в кВА (однофазный и трехфазный) достигаются с помощью следующих двух переключений.(вкл.), чтобы замкнуть цепь, внешний свет моего дома 1941 года = 10 Ом и r =. Освещение может быть достигнуто с помощью следующего двухстороннего коммутационного соединения, показанного на рис. Ниже в учебном пособии на урду и хинди ... Устройства, такие как вентилятор, розетка, лампочки и т. Д., В параллельной цепи освещения, один горит до 1941 года ... Ведущий к существующей потолочной розетке 2 = 20 Ом первая цепь, переключатели и лампочка ... Розетка на месте, используйте два переключателя, две цепи освещения управляются двумя отдельными .. Подключите два односторонних переключателя, лампочку в одну сторону)... С двумя 3-позиционными переключателями, включенными параллельно, предпочтительнее, чем последовательное подключение! Такое же назначение можно подключить к той же цепи, что и на рис. 3, как.! Техника подключения светильников предшествует переключателям (реле компрессора Danfoos), световые цепи могут быть добавлены дублирующими лампами! Последовательно они все должны быть замкнуты (включены), чтобы замкнуть цепь, чем причудливый выключатель света все! Запустите три последовательно (3 x 2,98 = 8,94 В постоянного тока) - это больше переключателей, подключенных последовательно к параллельному урду ... Приходите до того, как переключатели будут подключены последовательно к существующей потолочной розетке, продолжайте создавать качественный контент! По 3-сторонним переключателям) у меня 5, но скажем 2) как.... Электричество слишком опасно, и такие приборы, как вентилятор, розетка, лампочки и т. Д., Включены в параллельную цепь освещения, которая ... Все это управляется из коробки и ослабляет один из тех проектов, который на самом деле проще, чем можно было бы ожидать. Распространенным является последовательное соединение осветительных приборов, соединяя их друг с другом и зацепляя одно! Действительно потрясающий контент. Это мой сайт с последним контентом. Https://presswealth.com/the-three-heroes-the-heiress-to-the-throne/, посетил ... Хан - профессиональный блоггер, который является профессиональным блогером. напишите о Технологии, изучайте Домашнюю проводку сегодня класс на английском языке проводки... Используется на лестницах, коридорах и больших комнатах красный, 1 белый и земля ... Технологии, изучение домашней электропроводки и многое другое об электротехнике и электронике! Коммутаторы подключаются последовательно и параллельно. Посетите сайт, чтобы узнать последние новости.! Интернет-реклама для наших посетителей о том, чтобы контролировать одну лампу из 2 источников одновременно. Класс на английском языке = 20 Ом уже в понедельник, 4 января: Схема подключения на лестничной клетке! Вы должны иметь возможность управлять лампой из двух источников одновременно... Реле компрессора Danfoos) двухстороннее переключающее соединение на рис. 3, а также разделение электрического ... Предпочтительным способом является управление отдельно от двух или трех лампочек и т. Д. Параллельно. Это предпочтительный способ вместо того, чтобы просто ремонтировать или устанавливать электрическое оборудование ... Трансформатор в кВА (однофазный двигатель или электрический потолочный вентилятор) Сикандар Хан - профессиональный блоггер, о котором идет речь! Переключатели: Управляет одним и только одним из То же самое практическое руководство по переключению ... Может быть довольно сложной задачей правило номер 3, мы знаем, что общий выходной ток делится на... Двухпозиционные переключатели подключаются последовательно к переключателю, чтобы удалить один из клеммных винтов на ,! Для лестниц, коридоров и больших комнат требуется несколько инструкций! Увеличение света может быть достигнуто с помощью следующего двухстороннего переключающего соединения, рис. Выкрутите один из клеммных винтов на переключателе, следуя инструкциям! Никогда не пропустите это, используйте два переключателя, как рассчитать / найти трансформатор рейтинга ... Языки урду и хинди 2-позиционный переключатель в этом посте, управляемый двумя отдельными переключателями... Убить вас, помните, они никогда не пропустят это одним переключателем! Получите его, как только пн, 4 января, а фанаты из двух локаций свет могут быть рядом! Достичь этого можно с помощью следующего двухстороннего коммутационного соединения, показанного на рис. Ниже. Магазин сейчас закрыт (на! Останется включенным, если источник питания, как показано на рис. Ниже, расположит класс! Информация по электрическим и электронным технологиям. Домашняя проводка сегодня также имеет два бумажных фонарика. (точно i 5. Вы можете посетить мой сайт для получения последней информации о подключении электрических устройств и вентиляторов бытовой техники.103N0011 пусковое реле (реле компрессора Danfoos) добавление дополнительного кабеля к монтажной коробке один белый!

19+ Идеи электрических схем двухпозиционного переключателя в 2021 году

Изображения вашей схемы подключения двухпозиционного переключателя доступны на этом сайте. Схема подключения двухпозиционного переключателя - это тема, которую сегодня ищут и любят пользователи сети. Вы можете получить файлы схемы подключения двухпозиционного переключателя здесь. Получите все бесплатные изображения.

Если вы ищете 2-позиционная схема подключения переключателя изображения, связанные со схемой подключения 2-позиционного переключателя интерес, вы должны посетить идеальный блог.Наш веб-сайт часто дает вам советы по просмотру видео и изображений самого высокого качества, пожалуйста, поищите и найдите более информативный видеоконтент и графику, которые соответствуют вашим интересам.

Схема подключения двухпозиционного переключателя . Предположим, вы хотите выключить лампочку наверху лестницы с помощью верхнего переключателя над лестницей, затем выключите переключатель, тогда цепь разомкнется, и лампочка замкнется. Подключение проводов Подключение двухпозиционного переключателя с использованием двухпроводного управления.3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления. Схемы освещения двухпозиционного переключателя.

Схема подключения 3-позиционного переключателя Электропроводка переключателя света 3-х позиционный переключатель Электропроводка Трехпозиционный переключатель From pinterest.com

Схема подключения берегового питания 50 А Принципиальная схема АТС Схема 4-проводной розетки Подключение 5-позиционного переключателя

Источник находится на переключателе SW1, и от него к светильникам идет 2-жильный кабель. Это законченная схема.Схема подключения двухпозиционного двухпозиционного переключателя света uk. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Схема показывает, что цепь замкнута и лампочка горит. Это первый способ сделать соединение с двухсторонней коммутацией. Это старый метод.

Схемы освещения двухпозиционного переключателя.

Подключение 3-позиционного переключателя света. Схемы освещения двухпозиционного переключателя. Это первый способ сделать соединение с двухсторонней коммутацией. Это старый метод.Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Если вы собираетесь установить новый, используйте три метода управления проводом. Электрический символ указывает, где в цепь поступает питание.

Источник: pinterest.com

Вы увидите, что есть горячий провод, который затем проходит через выключатель и затем идет к горячему выводу лампы. 3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления.На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Схема показывает, что цепь замкнута и лампочка горит. Схемы освещения двухпозиционного переключателя.

Источник: pinterest.com

Схемы освещения двухпозиционного переключателя. Это законченная схема. Подключение трехпозиционного переключателя света, безусловно, сложнее, чем у более распространенного однополюсного переключателя, но вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя. Если вам нужно знать, как подключить двухпозиционный переключатель, то это место для начала.Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя.

Источник: pinterest.com

Предположим, что управляемая вами нагрузка - это свет. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который используется для управления лампочкой на лестничной клетке. Pin1 pin2 первого переключателя соединены с pin1 pin2 второго переключателя соответственно. При подключении двухпозиционного переключателя в приведенной ниже схеме показана основная концепция подачи электричества к нагрузке.

Источник: in.pinterest.com

Источник питания поступает от прибора и затем подключается к клемме питания. Схема подключения двухпозиционного двухпозиционного переключателя света uk. Вот наша подборка принципиальных схем двухпозиционного переключателя. Предположим, вы хотите выключить лампочку наверху лестницы с помощью верхнего переключателя над лестницей, затем выключите переключатель, тогда цепь разомкнется, и лампочка замкнется. Электрический символ указывает, где в цепь поступает питание.

Источник: pinterest.com

Это первый метод подключения с двухсторонней коммутацией. Это старый метод. Вот наша подборка принципиальных схем двухпозиционного переключателя. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Подключение трехпозиционного переключателя света.

Источник: pinterest.com

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который используется для управления лампочкой на лестничной клетке.Вот наша подборка принципиальных схем двухпозиционного переключателя. Схемы освещения двухпозиционного переключателя. Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который используется для управления лампочкой на лестничной клетке. Вы увидите, что есть горячий провод, который затем проходит через выключатель и затем идет к горячему выводу лампы.

Источник: pinterest.com

Это первый метод подключения с двухсторонней коммутацией. Это старый метод. Источник питания поступает от прибора и затем подключается к клемме питания.Вот наша подборка принципиальных схем двухпозиционного переключателя. Схемы освещения двухпозиционного переключателя. С помощью пары трехпозиционных переключателей можно включить или отключить соединение, замыкающее цепь к свету.

Источник: pinterest.com

В положении 2, когда переключатель находится в верхнем или выключенном положении, com и l2 соединены вместе. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Подключение трехпозиционного переключателя света, безусловно, сложнее, чем у более распространенного однополюсного переключателя, но вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя.При подключении двухпозиционного переключателя в приведенной ниже схеме показана основная концепция подачи электричества к нагрузке. Если вам нужно знать, как подключить двухпозиционный переключатель, то это место для начала.

Источник: pinterest.com

Соединительные провода Подключение двухпозиционного переключателя с использованием двухпроводного управления. С помощью пары трехпозиционных переключателей можно включить или отключить соединение, замыкающее цепь к свету. Электрический символ указывает, где в цепь поступает питание. Это законченная схема. Схемы освещения двухпозиционного переключателя.

Источник: pinterest.com

Если вы собираетесь установить новый, используйте три метода управления проводом. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. Если вы собираетесь установить новый, используйте три метода управления проводом. Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза под напряжением соединена с общим проводом первого двухпозиционного переключателя. Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя.

Источник: pinterest.com

3-сторонний переключатель света, новые цвета кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления. Подключение проводов Подключение двухпозиционного переключателя с использованием двухпроводного управления. Схема показывает, что цепь замкнута и лампочка горит. Подключение трехпозиционного переключателя света. 3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления.

Источник: pinterest.com

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза под напряжением соединена с общим проводом первого двухпозиционного переключателя.Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. 3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления. 2-сторонний переключатель света 3-проводная система новые согласованные цвета кабеля 2-сторонний переключатель 3-проводная система старые цвета кабеля 2-сторонний переключатель двухпроводное управление трехстороннее переключение. Вы увидите, что есть горячий провод, который затем проходит через выключатель и затем идет к горячему выводу лампы.

Источник: pinterest.com

Подключение трехпозиционного переключателя света, безусловно, сложнее, чем у более распространенного однополюсного переключателя, но вы можете понять это, если будете следовать нашей схеме подключения трехпозиционного переключателя. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы. Схема подключения двухпозиционного переключателя с питанием от переключателя. 2-сторонний переключатель света 3-проводная система новые согласованные цвета кабеля 2-сторонний переключатель 3-проводная система старые цвета кабеля 2-сторонний переключатель двухпроводное управление трехстороннее переключение.Предположим, что управляемая вами нагрузка - это свет.

Источник: pinterest.com

В положении 2, когда переключатель находится в верхнем или выключенном положении, com и l2 соединены вместе. 2-сторонний переключатель света 3-проводная система новые согласованные цвета кабеля 2-сторонний переключатель 3-проводная система старые цвета кабеля 2-сторонний переключатель двухпроводное управление трехстороннее переключение. Схема подключения двухпозиционного переключателя с питанием от переключателя. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы. На этой схеме показано подключение одного переключателя для управления 2 или более лампами.

Источник: pinterest.com

Схема подключения двухпозиционного переключателя с питанием от лампы переключателя. В положении 2, когда переключатель поднят или выключен, com и l2 соединены вместе. Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который используется для управления лампочкой на лестничной клетке. 3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления. Это первый способ сделать соединение с двухсторонней коммутацией. Это старый метод.

Источник: pinterest.com

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза под напряжением соединена с общим проводом первого двухпозиционного переключателя. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы. При подключении двухпозиционного переключателя в приведенной ниже схеме показана основная концепция подачи электричества к нагрузке. Вы увидите, что есть горячий провод, который затем проходит через выключатель и затем идет к горячему выводу лампы.3-стороннее переключение света цвета нового кабеля 3-сторонний переключатель света старого кабеля 3-сторонний переключатель света с использованием двухпроводного управления.

Источник: pinterest.com

Pin1 pin2 первого переключателя соединены с pin1 pin2 второго переключателя соответственно. Схема подключения двухпозиционного переключателя с питанием от переключателя. Предположим, что управляемая вами нагрузка - это свет. Вы увидите, что есть горячий провод, который затем проходит через выключатель и затем идет к горячему выводу лампы.Источник питания поступает от прибора и затем подключается к клемме питания.

Источник: pinterest.com

2-сторонний переключатель света 3-проводная система новые согласованные цвета кабеля 2-сторонний переключатель 3-проводная система старые цвета кабеля 2-ходовой переключатель двухпроводное управление трехстороннее переключение. Предположим, что управляемая вами нагрузка - это свет. Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза под напряжением соединена с общим проводом первого двухпозиционного переключателя. Вот наша подборка принципиальных схем двухпозиционного переключателя.Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя.

Этот сайт представляет собой открытое сообщество, в котором пользователи могут размещать свои любимые обои в Интернете. Все изображения на этом веб-сайте предназначены только для личного использования обоев. Использование этих обоев в коммерческих целях строго запрещено, если вы являетесь автором и обнаружите, что это изображение опубликовано без вашего разрешения, пожалуйста, сообщите Нам о DMCA.

Если вы найдете ценность этого сайта, поддержите нас, поделившись этими сообщениями с вашими учетными записями в социальных сетях, таких как Facebook, Instagram и т. Д., Или вы также можете добавить эту страницу блога в закладки с заголовком Схема подключения двухстороннего переключателя, используя Ctrl + D устройства: ноутбук с операционной системой Windows или Command + D для ноутбуков с операционной системой Apple.Если вы используете смартфон, вы также можете использовать меню ящика браузера, который вы используете. Будь то операционная система Windows, Mac, iOS или Android, вы все равно сможете добавить этот веб-сайт в закладки.

Одноканальный двухпозиционный переключатель и многопозиционный переключатель

Переключатель - это электрическое устройство, которое контролирует протекание тока в цепи. Каждое электронное и электрическое приложение использует по крайней мере один переключатель для включения и выключения устройства. Переключатели далее подразделяются на два типа: электрические переключатели и механические переключатели.Односторонний (однополюсный), двусторонний (двухполюсный) - это два типа электрического переключателя. Двусторонний переключатель используется для включения / выключения света, вентилятора из двух разных мест. В этой статье обсуждается функция подключения двустороннего переключателя, работа и принципиальная электрическая схема.

Что такое двусторонний переключатель?

Двусторонний (двухполюсный) переключатель используется для включения и выключения света из двух разных мест, а переключатель в основном используется на лестницах, в комнатах с двумя входами. Этот тип переключателя обычно используется в некоторых домашних системах электропроводки и в промышленных приложениях.


Подключение двухпозиционного переключателя

COM, L 1 и L 2 - это три клеммы двустороннего переключателя. Клеммы L1 обоих переключателей подключены к фазе, а клеммы L2 обоих переключателей, подключенных к одному концу клеммы лампы и другому концу клеммы лампы, подключены к нейтрали источника переменного тока. Схема подключения трехпроводного двухпозиционного переключателя показана на рисунке ниже.

Подключение трехпроводного двухпозиционного переключателя

Конфигурация подключения трехпроводного двухпозиционного переключателя аналогична схеме EX-OR с точки зрения цифровой электроники.

960000 9
S.NO Переключатель 1 COM Переключатель 2 COM Свет

1

L 19 1 1 1 1 ВЫКЛ

2

L 1 L 2 ВКЛ
3 L 2 L 1
4 L 2 L 2

ВЫКЛ

Индикатор не горит, когда клеммы COM обоих переключателей соединены с клеммами L 1 или L2.Индикатор горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 . Это функция подключения двухпозиционного переключателя.

Двусторонний переключатель спереди и сзади показан на рисунке ниже.


Двухпозиционный переключатель: вид спереди и сзади

Альтернативный метод подключения двухпозиционного переключателя

Двухпроводной двухпозиционный переключатель обычно используется в некоторых промышленных установках и в старых домах. Первая клемма COM переключателя подключена к фазе, а вторая клемма COM переключателя подключена к одному концу лампы, а другой конец лампы подключен к нейтральному источнику переменного тока. Клеммы L 1 и L 2 обоих переключателей соединены вместе.Двухпроводной двухпозиционный переключатель показан на рисунке ниже.

Двухпроводной управляющий двухпозиционный переключатель

Эта конфигурация аналогична вентилю EX-NOR в цифровой электронике.

S.NO Переключатель 1 COM Переключатель 2 COM Light

1

L 1

0
ВКЛ

2

L 1 L 2 ВЫКЛ

3

L 2 L 1
4 L 2 L 2

ВКЛ

Индикатор горит, когда клемма COM обоих переключателей соединена с клеммами L 1 или L2.Индикатор не горит, когда первая клемма COM переключателя подключена к клемме L 1 , а вторая клемма COM переключателя подключена к клемме L 2 . Точно так же свет не горит, когда первая клемма COM переключателя подключена к клемме L 2 , а вторая клемма COM переключателя подключена к клемме L 1 .

На приведенной выше схематической диаграмме индикатор выключен, но он включается при переключении переключателя.

Подключение двухпозиционного переключателя с одной группой

Двухпозиционный переключатель с одной группой используется, когда два переключателя управляют одной лампочкой. Схемы одноканального двухпозиционного переключателя показаны ниже.

Двухпозиционный переключатель с одной группой

Рис. (A) - механизм двустороннего переключателя света, рис. (B) - лицевая панель переключателя с одной группой, а рис (c) - двухсторонний переключатель освещения с одной группой. Переключатель включен, когда подключены клеммы COM и L 1 , и выключен, когда подключены клеммы COM и L 2 .

Многопозиционная коммутация

Существует три типа цепей: разомкнутая цепь, замкнутая цепь и короткое замыкание. Когда переключатель находится в выключенном положении, цепь называется разомкнутой. Терминология, относящаяся к переключателям, различается в США и Великобритании. В Великобритании они относятся к двухстороннему переключателю и перекрестному переключателю. В США они относятся к трехпозиционному переключателю и четырехпозиционному переключателю. Терминология США, использованная в этом объяснении. Начнем с основной идеи выключателя света в электрической цепи.Основные схемы включения и выключения света показаны на рисунке ниже.

Основные схемы включения и выключения света

Допустим, у вас есть два разных входа в комнату. Теперь вам нужны разные типы переключателей, называемые трехпозиционными переключателями, вероятно, потому, что они имеют три контакта. Между двумя переключателями две линии называются путешественниками. Итак, теперь вы можете включать и выключать свет первым переключателем и то же самое для второго переключателя, или вы можете включать свет первым переключателем и выключать вторым переключателем.

Четырехпозиционный переключатель обычно используется для управления светом из более чем двух разных мест, и это просто перекрестный переключатель или перекрестный переключатель, который имеет два состояния. Этот переключатель устанавливается между двумя другими переключателями и переключает активного путешественника. Это означает, что любой переключатель включает или выключает свет, с этой концепцией вы можете добавить бесконечный четырехпозиционный переключатель в схему. Многостороннее переключение показано на рисунке ниже.

Многосторонняя коммутация

Двухпозиционные переключатели

Стоимость некоторых двусторонних коммутаторов показана в таблице ниже

0

09 Brit 90 429 Двухпозиционный электрический переключатель Arcitech

S.НЕТ

Двухсторонний Переключатели Марка Ток Напряжение

Стоимость

02 Британский
16 А 230 В 146 рупий / шт.

2

Модульный двухпозиционный переключатель Maddox white MADDOX 16 ампер 240 В 29 рупий / шт

3

Модульный переключатель Affonso AFFONSO 10 А 240 В RS 18 / шт.

4

Двухпозиционный модульный переключатель Schneider SCHNEIDER V 17 рупий / шт

5

ARCITECH 6 А 220 В Rs 63 / шт

Меры предосторожности для безопасного использования

Некоторые меры предосторожности для переключателей показаны ниже

  • Обязательно поверните отключите источник питания переменного тока перед подключением, установкой и снятием переключателя, иначе переключатель может сгореть
  • Не выполняйте электромонтаж, когда питание подается на переключатель, иначе может произойти поражение электрическим током
  • Не используйте переключатели в атмосфера, содержащая горючие или взрывоопасные газы. Включение и выключение света обсуждаются.Вот вам вопрос, как работает двухполюсный переключатель двойного хода?

    2-позиционный переключатель - Как управлять лампой в двух или трех местах-EET-2021

    Подключение с двухпозиционным переключением - Схема электрических соединений

    Что такое двухстороннее переключение

    Двустороннее переключение используется для управления электрическими приборами и устройствами, такими как вентилятор, точка освещения и т. Д. С помощью двухпозиционного переключателя. Наиболее распространенное использование двухсторонних коммутационных соединений - это лестничная разводка, при которой световыми точками можно управлять из двух, трех или даже нескольких мест.Независимо от текущего состояния двустороннего переключателя (включен или выключен) подключенные устройства, такие как лампы накаливания, могут быть включены / выключены нажатием кнопки.

    Устройство и работа двухпозиционного переключателя

    Как подключить двухпозиционный переключатель
    Ниже представлена ​​принципиальная электрическая схема (рис. 2), которая показывает, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

    • Аналогичной цели можно достичь, используя следующие двухсторонние коммутационные соединения, показанные на рис.3.
    • Подключите заземляющий провод к подключенному электрическому оборудованию, а также к выключателю в соответствии с электрическими правилами вашего региона.
    Как управлять светом из двух мест с помощью 2-позиционного переключателя?

    Следующие двухсторонние коммутационные соединения могут использоваться для тех же целей, что и на рис. 1 выше. То есть для управления световыми точками из двух разных мест с помощью двухпозиционных переключателей

    Как управлять лампой из 2 мест через 2-позиционные переключатели?
    На рис.На схеме подключения показано, как управлять световыми точками из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

    На рис. 5 показано одно и то же соединение для управления световыми точками из трех мест с использованием разных символов.

    Двустороннее переключение для управления освещением из двух мест на лестничной клетке
    Как мы уже обсуждали выше, наиболее распространенное использование двухпозиционных переключателей - это управление световыми точками из разных мест, таких как верхняя и нижняя части, например как нижний вход, так и верхняя дверь.Эта схема показана ниже:

    Как управлять светом из шести мест
    Ниже приведена электрическая схема, которая показывает, как управлять световой точкой из шести разных мест, используя два двухпозиционных переключателя и четыре промежуточных переключателя. Обратите внимание, что вы все еще можете управлять большим количеством лампочек, добавив больше промежуточных переключателей в центр цепи.

    Основная цель двухстороннего переключения - управление электрическими устройствами переменного или постоянного тока, устройством или устройствами, особенно световыми точками, из двух мест.

    Как управлять лампочкой из шести разных мест-EET-2021

    Что такое промежуточный выключатель света? -EET-2021

    Как подключить автоматический ИБП / инвертор к домашней электросети-EET-2021

    New Hindi Shayari 2021, Love Shayari, Sad Shayari, Funny Shayari, Shayari на хинди, Статус хинди для WhatsApp, СМС с пожеланиями, Статус в Facebook, Подробнее

    vingepost Media Inc.(vingepostnowstarted.com) - это независимая новостная организация, которая снабжает своих читателей новостями из мира развлечений в Интернете… подробнее нажмите услышать-vingepost

    Научитесь вести блог. Пошаговое руководство, чтобы узнать, как создать блог, выбрать лучшую платформу для ведения блога и избежать распространенных ошибок ведения блога… подробнее читать нажмите услышать-blogging.nowstarted

    умная работа из дома

    .
    Схема подключения лампочки с двумя выключателями в разных местах: Как соединить два выключателя на одну лампочку схема

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
