Схема подключения к котлу теплых полов: 5 Схем подключения водяного теплого пола

Содержание

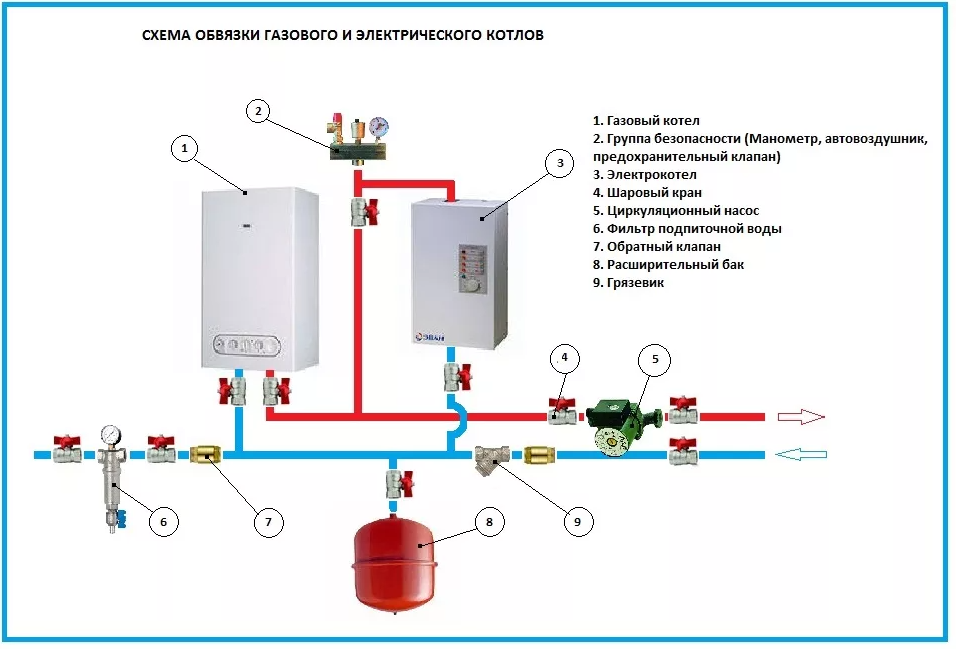

Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола

Двухконтурные газовые котлы наиболее удобные для применения. В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.

Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.

Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.

Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей).

Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.

В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.

То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).

                                                            Рис.1

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.

Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).

                                                            Рис.2


Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.

Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.

Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления.

У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола.

Важно обратить внимание, что представлены схемные решения. В действительности требуется проработка обвязки котла в части ее «наполнения» запорной арматурой (краны, обратные клапаны), системой подпитки котлового контура, расширительные баки (не всегда котлового расширительного бака бывает достаточно, особенно при наличии теплых полов), фильтры, воздухоотводчики и т.д.

Более широкий спектр схемных решений представлен в разделе схем подключения теплого пола к котлу.

Примеры монтажа теплых водяных полов показаны в разделе монтаж теплых полов REHAU.

Компания ИСАН выполняет проектирование и монтаж систем отопления и водоснабжения.

ИСАН – инжиниринговая компания. Основной нашей задачей является оказание полного комплекса профессиональных услуг по проектированию, поставке и монтажу систем отопления, теплых водяных полов, водоснабжения и котельных, поддержке покупателей при монтаже отопления и водоснабжения своими руками

                                                            Рис. 3

Схема подключения теплого пола к одноконтурному котлу без радиаторного отопления

Схема такого подключения может применяться в случае, если отопление дома будет осуществляться только теплыми полами.

Важное замечание: такое решение может быть принято только в результате тщательных тепловых расчетов здания. Теплопотери здания должны компенсироваться подводом тепла за счет теплых полов, но при этом температура поверхности теплого пола не должна превышать 26-29°С.

Это достигается, обычно, требованием максимальной поверхности теплого пола, по отношению к всей поверхности пола, и уменьшением ее загромождения мебелью и другими предметами. Также, конечно, хорошей теплозащитой конструкции здания.

В простейшем случае, схема подключения теплого пола может иметь вид как показано на рис.1.



Рис. 1

Для нагрева воды в бойлере косвенного нагрева, в рассматриваемом типе одноконтурных котлов предусмотрен 3-х ходовой клапан, который по сигналу от температурного датчика в бойлере, переключает поток теплоносителя на нагрев воды в бойлере. В остальное время происходит нагрев теплоносителя для теплых полов.

К недостаткам такой схемы организации отопления можно отнести рост нагрузки на котловой насос при частичном или полном закрытии контуров теплого пола. Насос в такой схеме работает как циркуляционный для теплого пола.

Для устранения этого недостатка можно применить перепускной клапан в котловом контуре коллектора теплого пола. Как показано на рис.2.


Рис.2

В функции такого перепускного клапана входит его открытие при превышении перепада давления на нем некоторого давления, которое задается при регулировке клапана.

В такой схеме, при существенном перекрытии контуров теплого пола и повышении давления подачи в котловом контуре, перепускной клапан будет выполнять функции байпаса.

Другим усовершенствованием описываемой схемы подключения теплого пола к одноконтурному котлу, улучшающим работоспособность и ресурс системы отопления, является применение дополнительного коллектора с перепуском или аналога гидравлической стрелки. Однако, при таком решении, коллектор теплого пола следует оснастить циркуляционным насосом (см. рис.3).


Рис.3

В такой схеме происходит гидравлическое разделение котлового контура и системы теплых полов.
В задачу котла входит поддержание требуемой температуры теплоносителя. Эта температура должна быть не меньше температуры, требующейся для нормальной работы теплого пола.

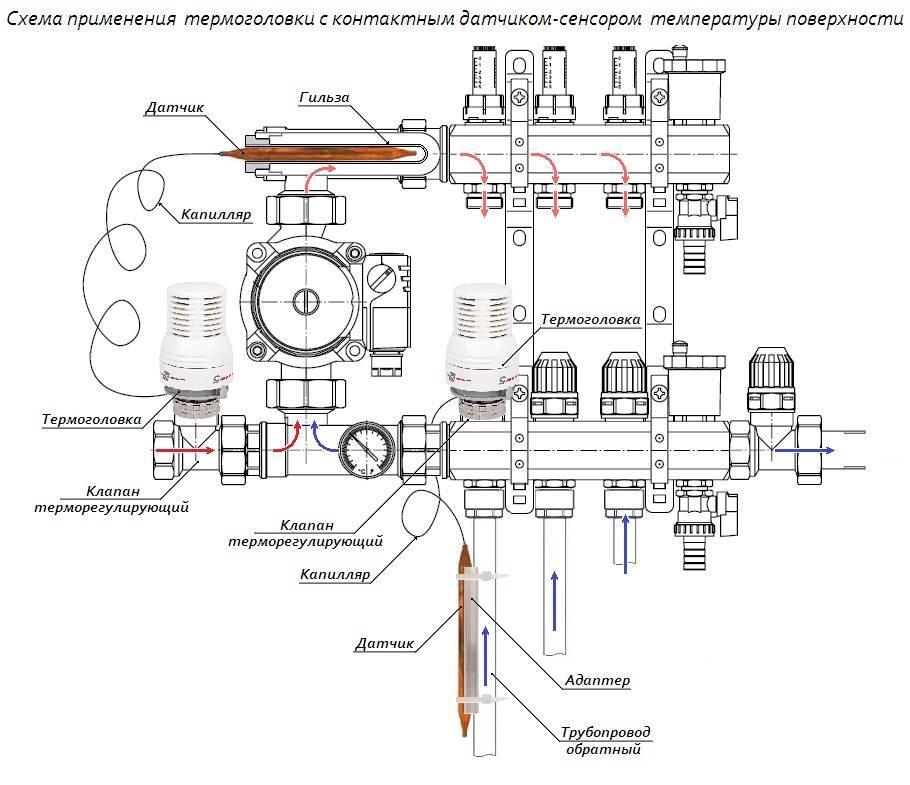

Смесительный узел теплого пола обеспечивает требуемую температуру в системе теплых полов, путем подмеса теплоносителя из котлового контура в контуры теплого пола, по мере необходимости.

Отключение циркуляционного насоса смесительного узла происходит автоматически, при одновременном закрытии всех контуров теплого пола. Это обеспечивается применением автоматики REHAU для теплых полов.


Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные схемы подключения контроллеров I-Link

Содержание

  • Стандартные схемы подключения контроллеров I-Link
    • Мы предлагаем неограниченную техническую поддержку по бесплатному телефону 866-теплые пальцы (927-6863) Базовый контроллер для одной зоны
    • Базовый контроллер для «несколько зон»
  • Специальные схемы подключения для контроллеров i-Link
    • Включение котла с помощью контроллера для одной зоны
    • Активация газового клапана с зонального контроллера
    • Подключение теплообменника/системы первичного контура
  • Подключение термостата
    • Термостат Honeywell Pro 1000 (6 клемм)
    • Подключение и настройка термостата Honeywell Pro 100 (8 клемм)
    • Термостат марки Robert Shaw
  • Управление насосом с помощью «датчика пола»
  • Дифференциальный контроллер солнечного коллектора
    • Краткое справочное руководство
    • Выбор треугольника T

Важное примечание: За исключением электрокотла, t здесь нет прямого электрического соединения между любым реле I-Link и любой моделью водонагревателя по требованию. Единственным электрическим подключением к водонагревателю On Demand / Tankless,… является питание (вилка) к/от устройства (независимо от количества зон) . Водонагреватель срабатывает, когда устройство определяет расход не менее 1/2 галлона в минуту. Водонагреватель активируется, когда какая-либо или все зоны требуют нагрева, а насос(ы) циркулируют жидкость через устройство, таким образом создавая «поток», который сигнализирует о включении водонагревателя!

Краткое руководство по подключению для многозонных систем. Для получения более подробной информации прокрутите страницу вниз для получения дополнительных схем.

Мы предлагаем неограниченную техническую поддержку ~ по бесплатному номеру 866-теплые пальцы ног (927-6863)

Базовый контроллер для одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете I- Подключите реле SP-81 , которое мы поставили вместе с вашей системой, следуя приведенной ниже схеме.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 Провод термостата от термостата в зоне подключается к клеммам R/W. Красный или белый могут идти к любому терминалу. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Для питания системы лучистого отопления (реле/насос) рекомендуется электрический провод 14/2 Romex.

ПРИМЕЧАНИЕ. «Питание термостата» на приведенной выше схеме указывает на то, что напряжение 24 В переменного тока поступает от контроллера для питания цифрового дисплея термостатов, в которых для этой цели не используются батареи. Термостаты которые мы продаем используйте батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозональный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и вышеприведенный SP-81, многозональные контроллеры используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (работа циркуляционных насосов). Ряд оранжевых выступов вдоль верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонального насоса.

Конечно, во всех случаях блок реле должен питаться от линии 110 вольт (см. схему ниже) от щита. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также рекомендуется подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было отключить в одном центральном месте. Если ваш релейный блок подключен через переключатель, вам не придется полагаться только на термостаты, чтобы отключить вашу систему во время сезона охлаждения. Эта функция может помешать кому-то «играть» с вашими термостатами и нагревать ваш пол летом.

В этом примере соединения термостата выполняются в верхнем ряду «Т», клеммы Т1, Т2, Т3 и т. д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.д. на блоке 120 вольт. Линии от источника питания (электрощита) подключаются к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «ХХ» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая проводка практически одинакова для всех многозонных контроллеров. Многозональный контроллер может содержать от двух до шести реле, но процедура подключения остается неизменной. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные электрические схемы для контроллеров i-Link

В некоторых ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. Следующие схемы иллюстрируют три общих специальных приложения.

Включение котла с помощью контроллера одной зоны

Контроллер одной зоны включает котел каждый раз, когда зона требует тепла зональный термостат требует тепла. Эти клеммы не подают напряжение на котел. Сам котел содержит трансформатор, который активируется всякий раз, когда замыкается этот контур.
(вернуться наверх)


Используйте приведенную выше схему «мультизон», если у вас более одной зоны и вам нужно использовать «конечный выключатель» ( XX соединения ) на контроллере i-Link для включения котла всякий раз, когда какая-либо из излучающих зон требует тепла.

Активация газового клапана с помощью зонального контроллера

Контроллер активирует газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Электропроводка системы теплообменника/первичного контура

Активация «насоса системы» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, управляющий теплообменником/первичным контуром, называется системным насосом . Очевидно, что он должен запускаться, когда любая зона требует тепла.

Для (любого) соединения насоса первичного контура или насоса теплообменника, как нейтрали (белый провод), так и нагрузки (черный провод) к соединениям «системного насоса» в нижней части блока реле (эти соединения находятся слева от соединения насосов зоны.  Все провода заземления будут соединены между собой внутри релейной коробки.  Провода заземления будут заземлены на источнике питания или от него, пройдут через релейную коробку (через кабельную гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(наверх)


Подключение термостата

Термостат Honeywell Pro 1000 (6 клемм)

Pro Th2000 — это универсальный многофункциональный термостат, очень простой в использовании и проводке. Но вы никогда не узнаете об этом, взглянув на РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую фотографию, чтобы сделать процесс быстрым и простым.

ШАГ 1 : рекомендуется использовать провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устранить необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W». 9и v) и удерживая их в течение трех секунд. Это переводит вас в режим «программирования».

B) Находясь в режиме «программирования», одновременно нажмите обе кнопки и переключайтесь между цифрами вверх, чтобы перейти в режим программирования №5.

C) Заводская настройка — «1» (5-минутная задержка «включена»), и вам нужно установить этот режим на «0», чтобы деактивировать функцию 5-минутной задержки.

D) Нажмите кнопку переключения «вниз» («v»), и на экране отобразится «0».

E) Нажмите оба переключателя еще раз, чтобы выйти из режима «программирования». Отобразится текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Расположение проводов для Honeywell Pro 1000 (модель с 6 клеммами)

Подключение и установка термостата Honeywell Pro 1000 (8 клемм)

Версия Pro 1000 с «8 клеммами» также проста в использовании. провод и программа, но настроены немного по другому. Вместо (2) 3-контактных блоков, слева и справа, эта версия имеет (1) вертикальный 8-контактный блок посередине. Выглядит так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подсоедините один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». » Терминал. Провода полностью взаимозаменяемы. Но для простоты подключите «красный» провод термостата к клемме «R», а «белый» провод термостата к клемме «W».

ШАГ 2: Установите (2) батареи AAA и установите на место крышку. 9и v) пролистывает различные функции. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не придется переключаться четырнадцать раз, чтобы перейти к функции №15. На самом деле, вам нужно будет переключиться только три раза. Это потому, что разработчики термостатов не считают последовательно, как все мы. Они инженеры, и в их непознаваемом квантовом мире числа представляют эзотерические концепции дизайна, а не упорядоченную систему расположения. Нам, убрав банан из грозди из шести, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана в связку будет выражаться как «функция № 23», или, говоря простым языком, 6 бананов.

Термостат марки Robert Shaw

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(возврат наверх)


Управление насосом с помощью «датчика пола»

Термостат/датчик пола AZEL D-508F (показан ниже) может использовать либо окружающий воздух , либо температура пола для управления зоной. Воспользуйтесь этой ссылкой для получения дополнительной информации и инструкций по установке:  http://azeltec. com/images/D-508Finstruction.pdf

Для напольного датчика/термостата Azel (D-508) необходимы четыре (4) провода (калибр 18). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы термостата «R&W/TT» на реле подключаются к клеммам № «1 и 2» на термостате D-508. Важно отметить, что при удлинении проводов датчиков (калибра 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. для обеспечения абсолютной непрерывности, так как это устойчивый к омам датчик.

Датчик/реле отключения использует небольшой датчик для активации циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставленный в короткую трубку из PEX, залитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе сшивания. Этот датчик контролирует температуру фактического пола и игнорирует температуру воздуха в помещении. Это очень полезно в лучистых зонах с более чем одним источником тепла.

Если система принудительной вентиляции или дровяная печь регулярно используются, например, в лучистой зоне, стандартный термостат контроля воздуха, обычно используемый для управления полом, большую часть времени будет выключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер заданного значения» Запорный и температурный термистор:

коробка Джонсона
Датчик пола
Схема подключения

Также доступен правильный подводной датчик пола

. В этом случае датчик пола не питает напрямую циркуляционный насос. Вместо этого он работает очень похоже на стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Приложения, использующие низкое напряжение 9Датчик отключения 0050/реле

подключены, как показано на фотографиях ниже.

Макет, показывающий низковольтный «датчик пола», подключенный к реле I-Link.
Проводные соединения крупным планом

Другие области применения датчика так же разнообразны, как и ваше воображение. Его можно использовать, например, для контроля температуры воды в накопительном/резервном резервуаре. Датчик крепится к одной из труб, входящих или выходящих из накопительного бака, изолированных пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура в резервуаре падает до установленного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Эта установка будет полезна для системы, в которой используется открытый дровяной котел, подключенный к постоянно работающему теплообменнику. В зависимости от заданных вами параметров накопительный бак получает необходимое ему тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой теплоноситель, включая гидромассажные ванны, тепличные грядки, аквариумы, червячные фермы, полотенцесушители и т.д.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в баке с водой поднимается до заданного значения, и бак необходимо охладить.

Чаще всего для этого подхода используется «Комплект сброса тепла» , сантехника, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки – перемычка 1 и перемычка 2 – находятся в «снятом» положении на своих штырях), а датчик присоединен к ГОРЯЧЕЙ выходной трубе бака-аккумулятора. При достижении высокой уставки в накопительном баке включается циркуляционный насос сброса тепла.

Пружинный таймер для систем снеготаяния

(наверх)


Дифференциальный контроллер солнечного коллектора

Resol DeltaSol BS

Дифференциальный контроллер Resol, называемый тепловым реле . Как следует из названия, это реле активирует насос или насосы, когда достигается диапазон (или разница) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне резервуара для хранения солнечной энергии, дифференциальный регулятор активирует необходимый(е) насос(ы) и всасывает это полезное тепло в систему.

Передача тепла из более горячего резервуара в более холодный для выравнивания температуры в обоих резервуарах и увеличения общей накопительной емкости — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуар и солнечный) необходимы для правильного «дифференциала». Датчик бака прикреплен к трубе возле дна бака для хранения солнечной энергии или в специальном «колодце» в некоторых баках.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, закрепленный на горячей трубе, НЕ будет точно считывать фактическую температуру воды. На самом деле вода обычно на 15–20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком прохладная для горячего душа). Что имеет значение, так это разница между температурами воды в двух точках. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ОТОБРАЖЕНИЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайняя справа), НАЗАД (крайняя левая) и кнопкой SET (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в ПРОГРАММНОМ РЕЖИМЕ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика бака)
3. HP (часы) накопленного солнечного усиления)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Удерживая кнопку ВПЕРЕД, вы начнете быстро переключаться между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку НАЗАД, чтобы вернуться назад.

Delta T представляет собой разницу между температурой на ваших солнечных коллекторах и температурой на дне вашего резервуара для хранения. При достижении Delta T контроллер Resol активирует солнечный насос и обеспечивает циркуляцию нагретой жидкости из солнечных коллекторов.

См. раздел ВЫБОР ДЕЛЬТА-Т (ниже) для получения рекомендаций по оптимальному варианту Дельта-Т для вашей ситуации.

Чтобы установить температуру Delta T ON, войдите в ПРОГРАММНЫЙ РЕЖИМ и нажмите центральную кнопку SET. На экране начнет мигать значок SET. Переключите вверх или вниз до желаемого перепада температур. Нажмите SET еще раз, чтобы зафиксировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра ВЫКЛ насоса.

Это поле позволяет решить, когда отключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже температуры насоса ПО
.

Как правило, когда температура жидкости в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, циркуляция жидкости мало что дает. Выключите насос и дайте коллекторам снова нагреться. Перепад температур от 3 до 5 градусов, вероятно, подходит для этого поля.

S MX Следующее поле позволяет установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ В БАКАХ. Заводская настройка по умолчанию — 140 градусов. Это слишком низко. Установите в этом поле значение не менее 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагревать аквариум до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным регулирующим клапаном (обязательным для любой солнечной системы), чтобы защитить дом от ожогов, вы также можете сохранить столько тепла, сколько сможете.

Однако, если вам нужна более низкая максимальная температура, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Нажмите SET еще раз, чтобы зафиксировать предпочтительную температуру.

Следующее поле EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к теплу компоненты, эта настройка отключит ваш насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая, 285 градусов, потому что ничто в нашей системе даже близко не приближается к опасной зоне при такой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть нормально.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не нужны. Остальные поля относятся к этой категории и полезны для специальных приложений. Для обычной базовой солнечной системы нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛ.

Тем не менее, внимательное прочтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля «Температура коллектора» (COL), «Температура резервуара» (TST) и «Накопленная солнечная энергия» (HP).

Удерживайте кнопку ВПЕРЕД две секунды для входа в режим программирования.

Переключитесь на нужное поле, нажмите SET, используйте ВПЕРЕД или НАЗАД, чтобы найти нужное значение, затем снова нажмите SET для подтверждения.

Примечание. Приблизительно через 45 секунд бездействия подсветка дисплея гаснет. Нажмите кнопку FORWARD, чтобы снова включить дисплей, нажмите еще раз, чтобы переключиться на нужное поле.

Кроме того, через несколько МИНУТ бездействия контроллер RESOL автоматически выйдет из ПРОГРАММНОГО РЕЖИМА и вернется в ОСНОВНОЙ РЕЖИМ.

Если вы хотите выйти из ПРОГРАММНОГО РЕЖИМА до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно в COL (поле номер один).


Выбор треугольника T

Почему широкий дифференциал обычно лучше всего

«Коллекторная петля» представляет собой общую длину 3/4-дюймовой медной трубы, как подачи, так и возврата, которая соединяет солнечную батарею с механические компоненты, т. е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы, расположенные на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы, установленные на земле в шестидесяти футах от дома). ). Длина трубы в коротком контуре составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в контуре коллектора должна быть доведена до температуры, прежде чем система будет «работать» в течение любого промежутка времени. Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора еще холодная. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшая к датчику коллектора, быстро нагревается и запускает систему. Но, как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это способствует совершенно нормальному состоянию, известному как «короткий цикл». Ожидайте, что солнечный насос выполнит короткий цикл, пока вода в общем контуре коллектора не нагреется. Если контур коллектора длинный, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем какое-либо полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Эмпирическое правило: петля коллектора должна быть короткой… и хорошо ее изолировать.

Из вышеприведенного описания видно, что «узкий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если контур коллектора длинный, а массив небольшой (т.е. ограниченная теплопроизводительность). Максимально возможный дифференциал в этой ситуации сведет к минимуму склонность системы к выключению и включению каждые несколько секунд.

Однако, если ваша система имеет высокую производительность (много плоских коллекторов или более 48 вакуумных трубок), а контур коллектора короткий , более узкая разность активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий контур коллектора = небольшой перепад (от 8 до 15 градусов)

Малая теплопроизводительность и длинный контур коллектора = широкий перепад (от 20 до 24 градусов)

(вернуться наверх)

инструкция по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

  • Ограничения по монтажу ЭХЗ
  • Разбор схемы подключения с коллектором
    • Принцип нагрева
    • Подбор и сборка коллекторного узла
    • Пошаговая инструкция по монтажу
  • Схема подключения от радиатора отопления
  • Выводы и полезное видео по теме

Ограничения по монтажу ЭТП

Производители комплектующих для теплого пола (ТП) не всегда уточните, есть ли ограничения на установку водяных систем, но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Там, где не принято устанавливать водяные полы:

  • В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
  • В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
  • В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных регионах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы ретро-стиля, дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход — теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда не только воздух, но и пол становится теплым, повышается комфорт

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы ТП воды. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении — котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже — примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 — клапан трехходовой; 2 — насос циркуляционного типа; 3 — краны шаровые с датчиками температуры; 4 — коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 — теплый пол «улитка»

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

А здесь они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подключаются подающая и обратная линии, а с другой – водопроводные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0006

Коллекторные гребенки с расходомерами и вентилями

Краны аварийные для слива СОЖ

Смесительный узел регулировки СОЖ

Воздухоотводчик автоматический для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

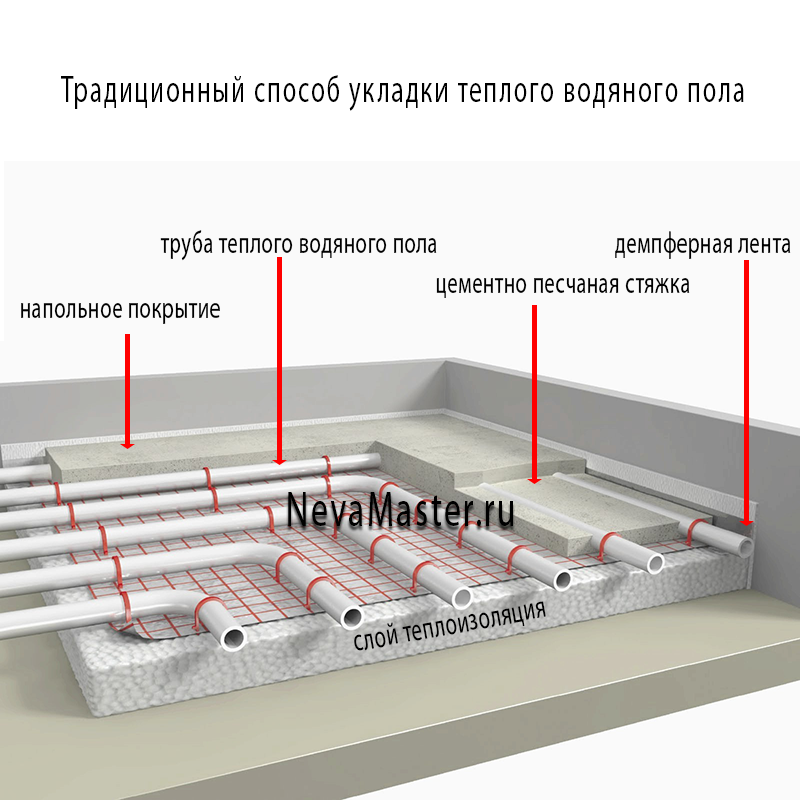

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

  1. Проектирование, расчеты, составление схемы.
  2. Подготовка основания ;
  3. Армирующая сетка правая;
  4. Заполнение контуров теплоносителем, гидравлические испытания.
  5. Заливка укладка чистового пола.
  6. Подключение к системе, балансировочные цепи.
  7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 — надеть защитные трубы

Шаг 2 — установить зажимное соединение под евроконус на трубу

Шаг 3 — присоединить штуцер к штуцеру коллектора

Шаг 4 — аккуратно затянуть соединение

Шаг 5 — спланировать монтаж второго конца трубы

Шаг 6 — найти соответствующий штуцер на задней гребенке

Шаг 7 — отрегулировать положение изоляционных втулок

Шаг 8 — подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинаковой, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

  • Попеременно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
  • При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
  • Довести давление в системе до нормы — 1-3 бар.
  • Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
  • Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
  • Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете настроить параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полную мощность, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10 °С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 — краны шаровые запорные; 2 — обратный клапан; 3 — трехходовой смесительный узел; 4 — насос циркуляционного типа; 5 — воздушный клапан; 6 — коллекторный узел; 7 — труба к котлу

Минус схемы — сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения схемы без коллектора:
