Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

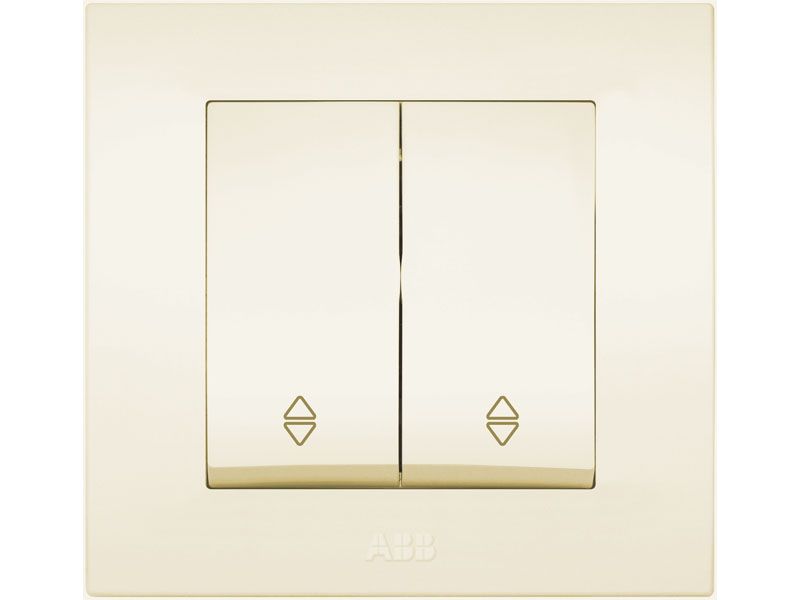

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

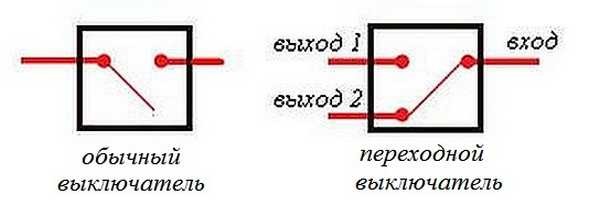

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

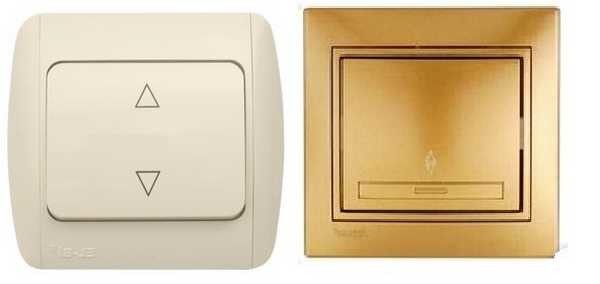

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

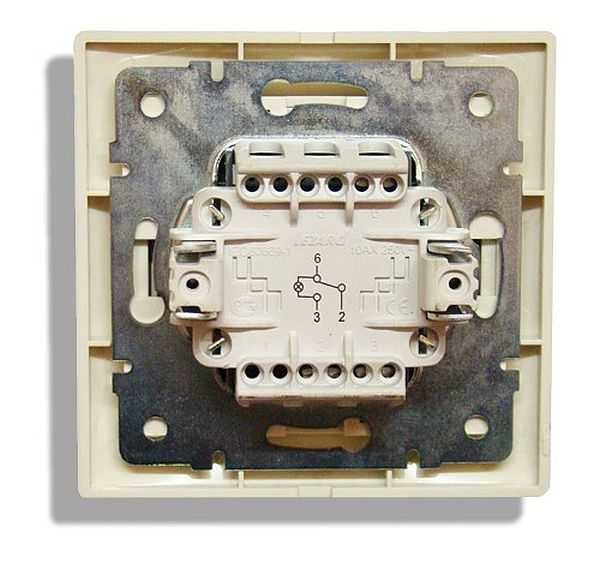

Так выглядит перекидной выключатель с тыла

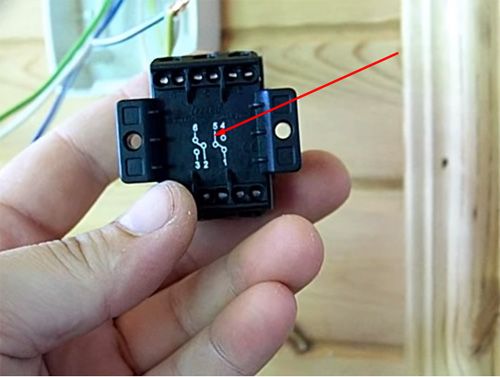

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

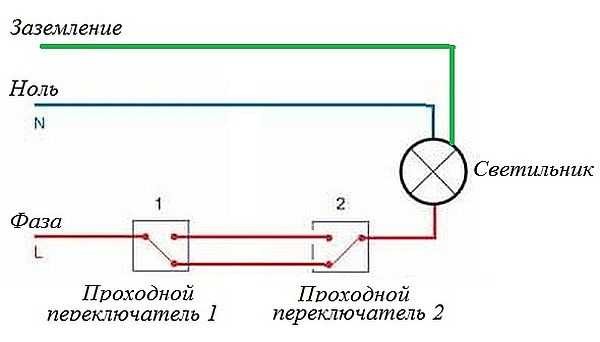

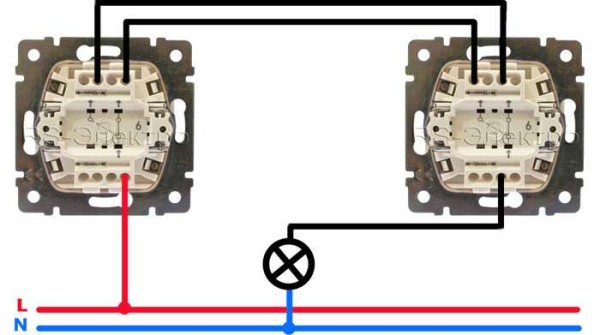

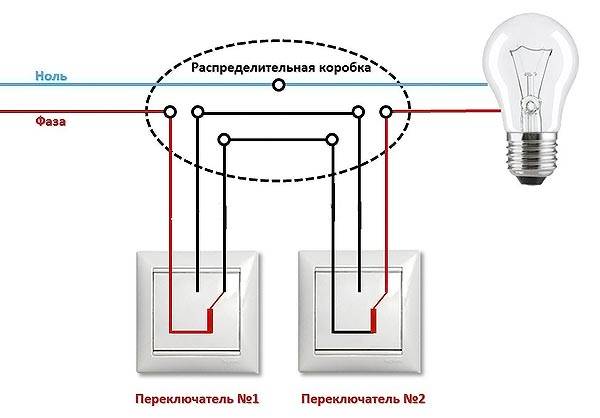

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

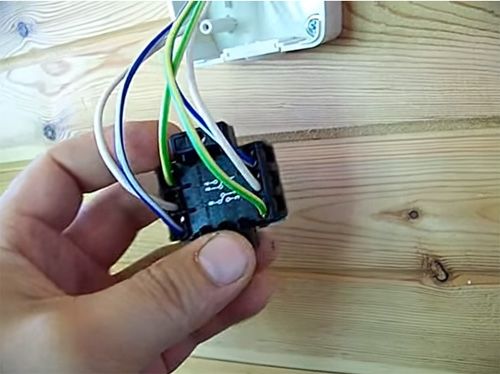

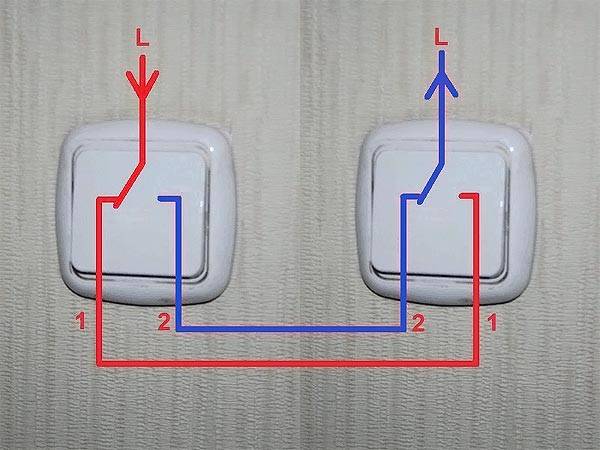

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

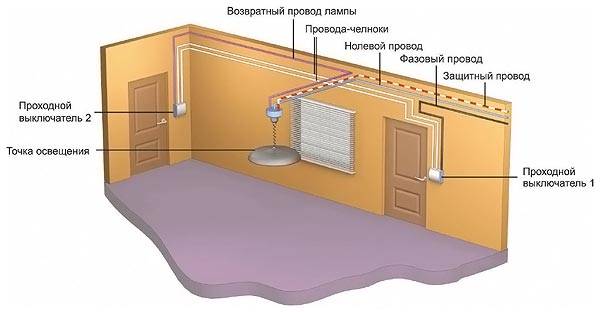

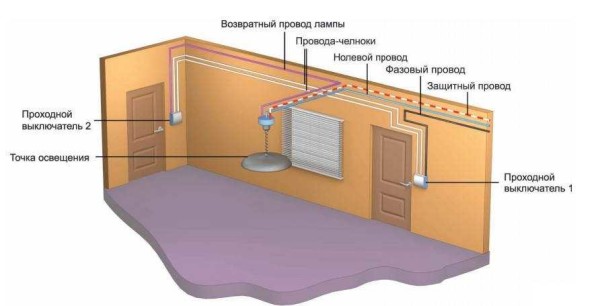

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

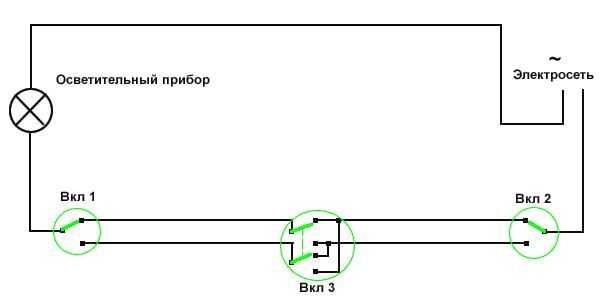

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

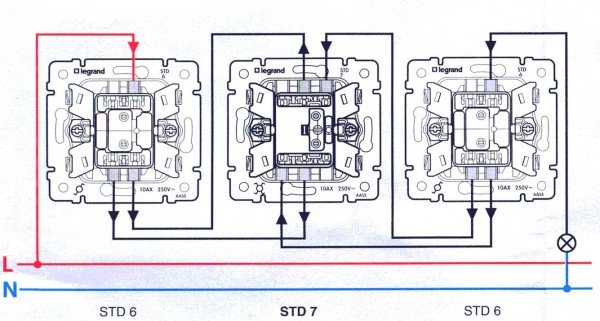

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

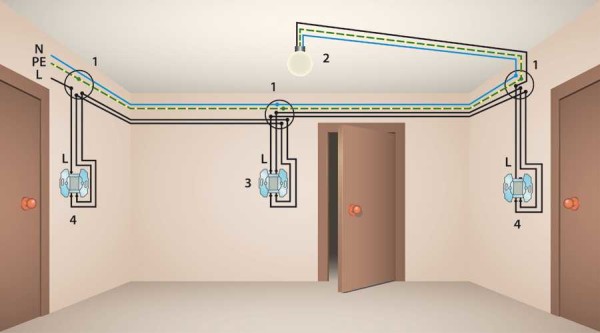

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

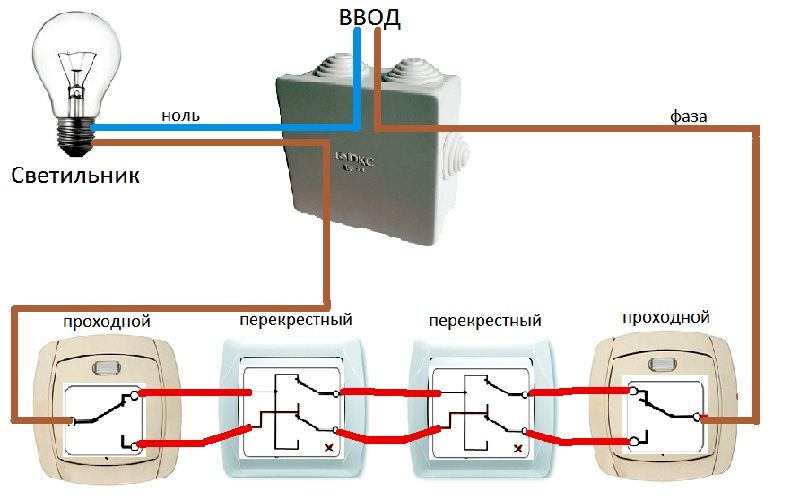

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

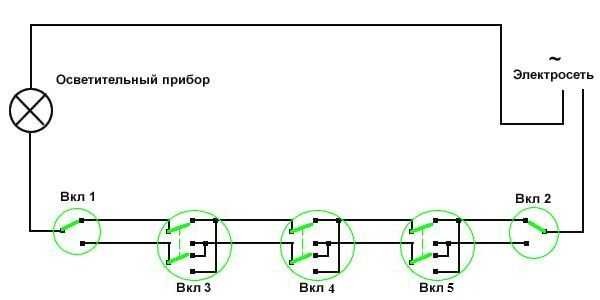

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

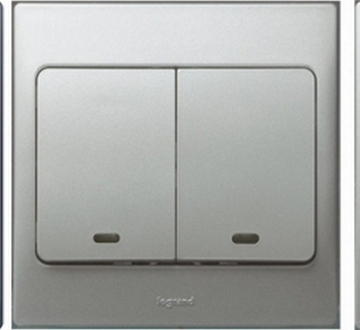

Двухклавишный проходной выключатель: схема подключения

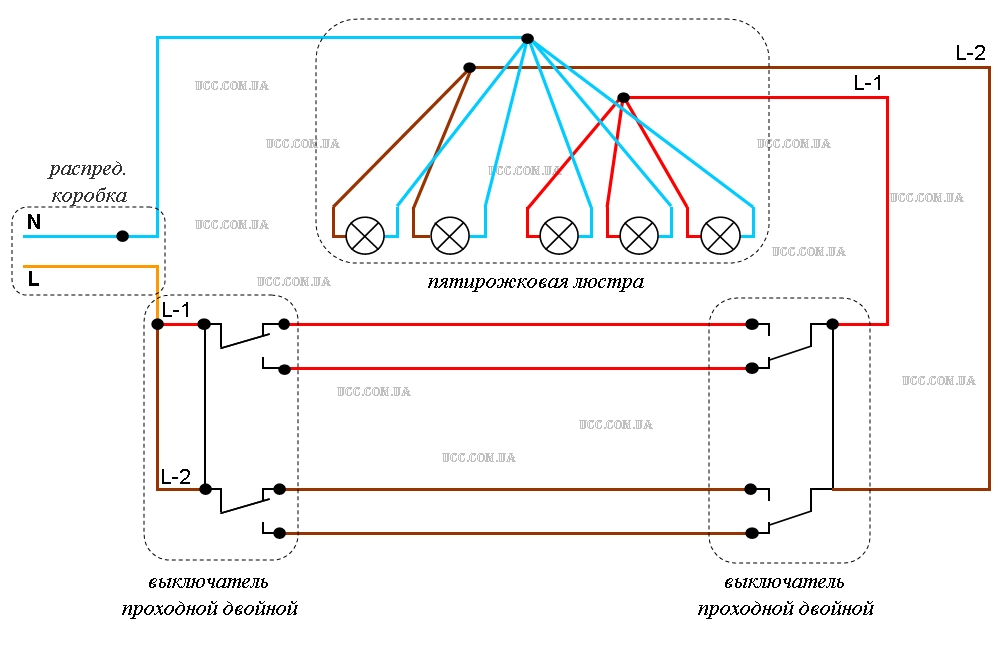

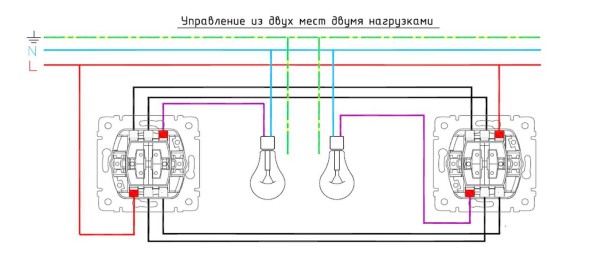

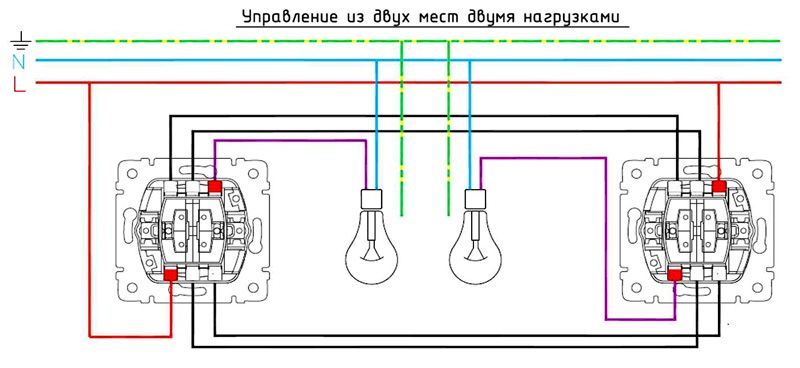

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

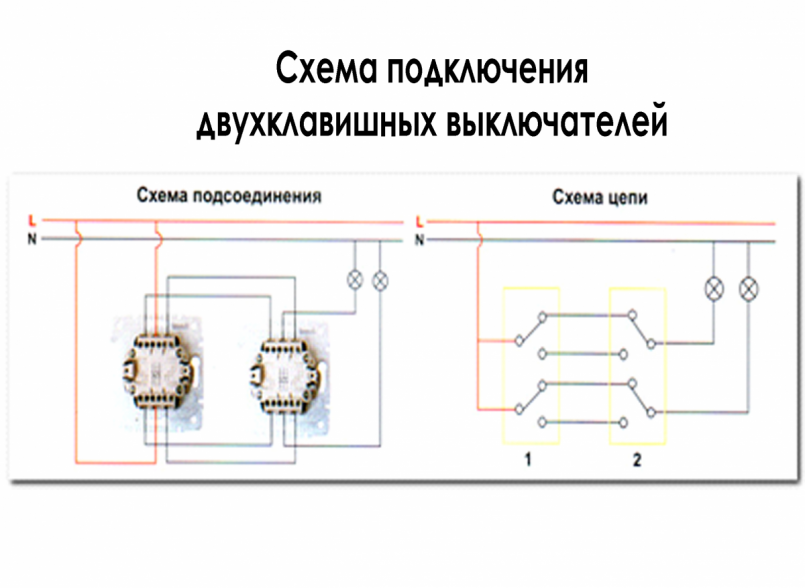

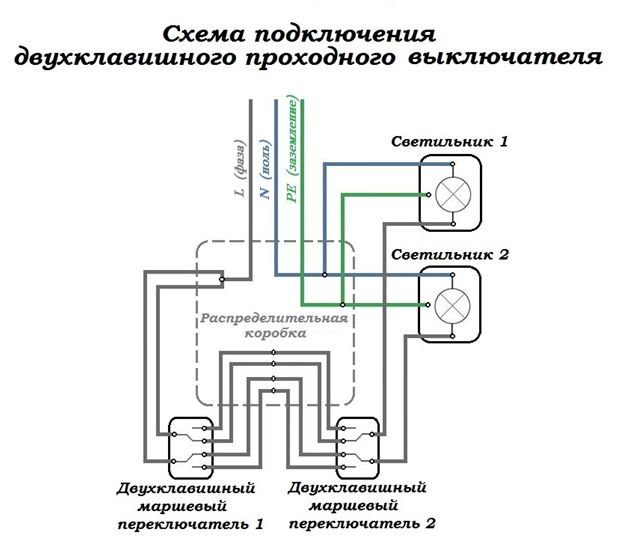

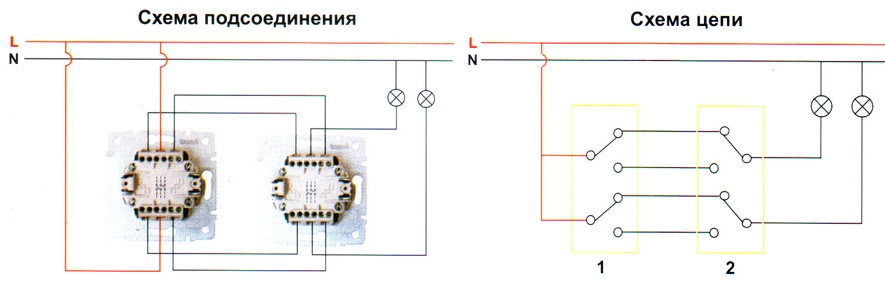

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

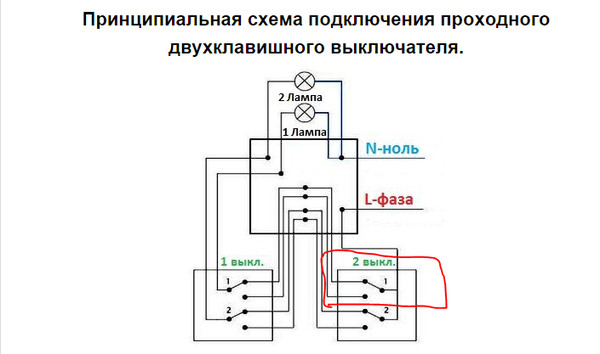

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Эффективная схема подключения проходного выключателя из двух мест

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.

Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.

В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.

У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.



Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

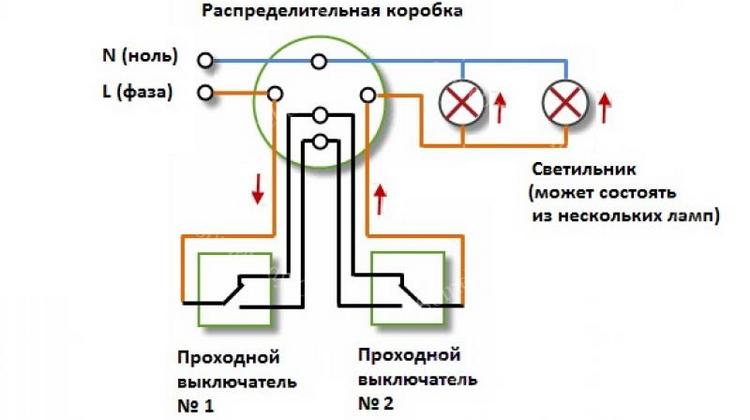

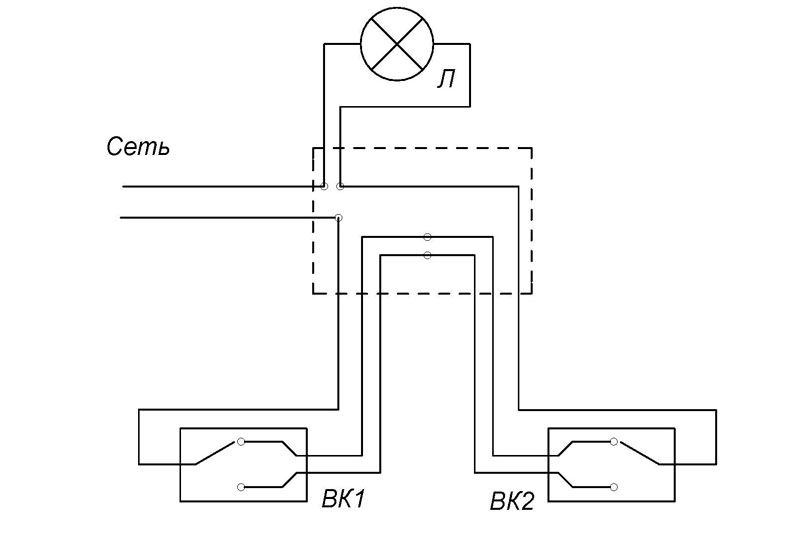

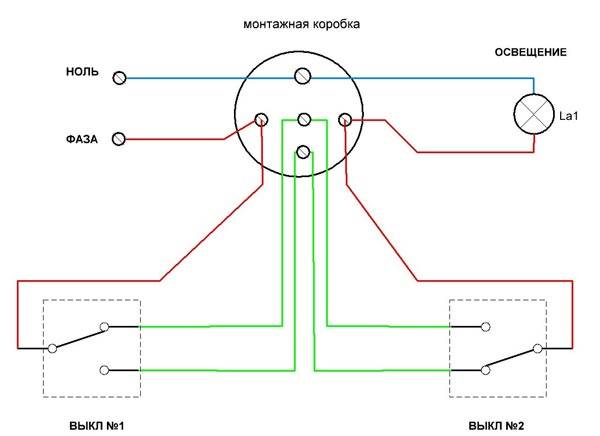

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

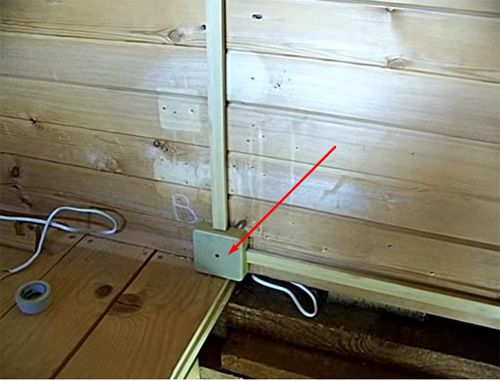

Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

• Обесточьте квартиру перед началом работ.
• Внимательно проверяйте, где расположена фаза, а где ноль .
• Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
• Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
• Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.



В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Схема проходного выключателя с двух мест: удобство использования

В ыключатели – привычное и понятное электроустановочное оборудование. Казалось бы, что можно в них придумать нового и необычного, но и такое возможно. Схема проходного выключателя с двух мест позволит намного упростить жизнь относительно управления освещением что в больших двух- и трехэтажных домах, что в обычной квартире с проходной комнатой. Что такое и как работает, а также как можно подключить, сейчас детально расскажем.

Схема проходного выключателя с двух мест

Зачем нужен такой выключатель

Проходной выключатель – если рассмотреть его особенности функционирования, переключатель используется для управления одним светильником из двух мест. Стандартные выключатели на такое не способны, хотя в некоторых ситуациях все-таки удобнее использовать именно переключатель.

Такая схема работы прибора позволит сэкономить электроэнергию и пожалеет ваши ноги. Схема проходного выключателя, который функционирует из двух мест, может пригодиться если:

• Нужно включать и выключать свет в длинном коридоре ;
• Нужно включить свет на первом этаже для прохода на второй и там же его выключить;
• Если у вас есть проходная комната;
• Если вы ленивый человек, и зайдя в комнату и включив свет, не желаете вставать для того, чтобы его выключать.

Если нужно включить свет на первом этаже для прохода на второй используем проходной выключатель

Все эти проблемы способен решить проходной выключатель. То есть, включать вы его можете в одном месте, а выключать в другом и наоборот. Его функционирование не зависит ни от высотности здания, ни от отдаления выключателей друг от друга, ни от размеров комнаты. Важно только правильное подключение.

Такой выключатель может руководить работой не только ламп любого типа, но и других электроприборов, которыми нужно управлять из двух мест.

Схема работы и описание механизма

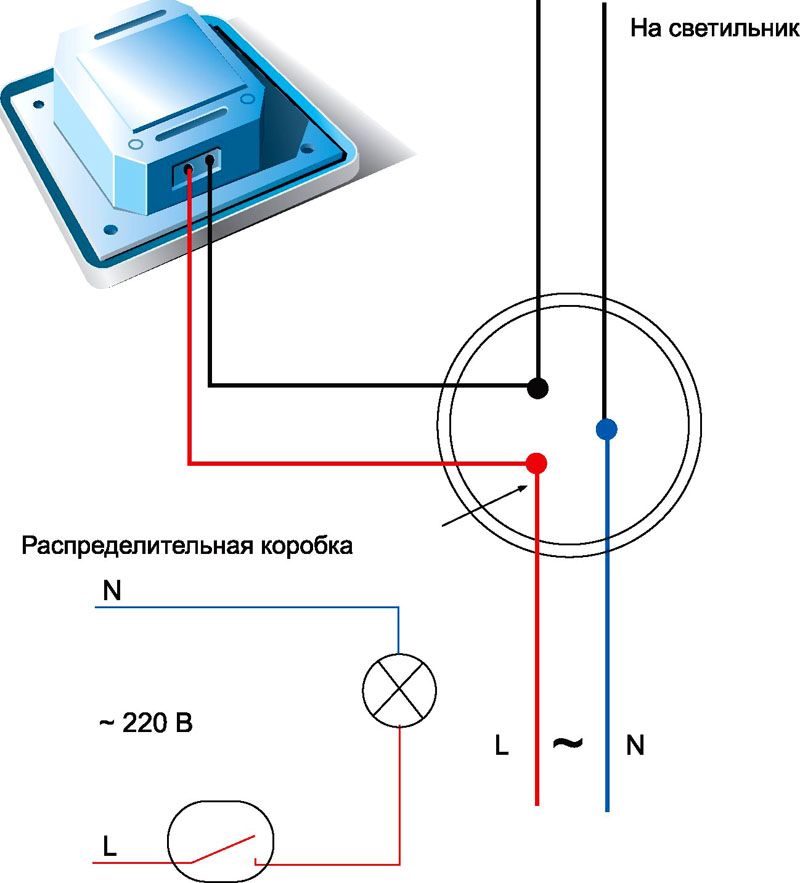

Обычные выключатели имеют один контакт, а такие переключатели – два, то есть могут переключить фазу с первого на второй контакт и обратно. Именно на этом и позиционируется их работа.

Схема проходного выключателя

Как мы уже упоминали, «выключатель» – не совсем правильное название для такого прибора, так как он не выключает, а переключает фазы, значит, мы и будем его называть правильно, то есть «переключатель». Он по своему виду не имеет отличий, а отменности имеются обычного привычного электроустановочного прибора. Функциональные решения есть в конструкции контактов. Для понимания необходимо вспомнить, о том, как устроен обычный выключатель. Он предназначен чтобы подать ток в цепь или не подавать. Переключатель же имеет третий контакт, на который и переводит напряжение.

Схема использования проходного выключателя

Если воспользоваться стандартным выключателем, то он будет замыкать, или размыкать цепь, а переключатель размыкает соединение с единовременным замыканием другой цепи. Ею является контакт парного переключателя, такие устройства работают только в тандеме.

Проходные выключатели работают только в тандеме

Принцип работы таких переключателей похож на балансир. На фото вы можете увидеть различные схемы где проходные выключатели схема подключения из 2 мест. Самым популярными являются одно-, двух-, трехклавишные.

Подсоединение переключателя

Подключение такого переключателя не сложнее, чем обычного: отличие состоит только в числе контактных клемм и проводов, которые подводятся. У переключателя их три: два для переключателей и один от лампы.

Схема подсоединения проходного переключателя

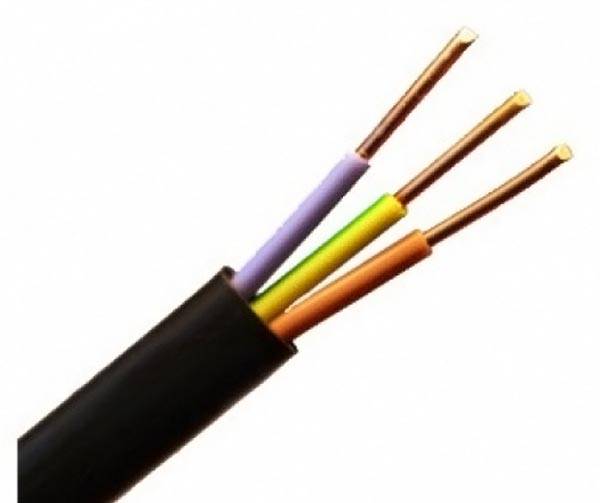

От распределительной коробки к этому выключателю должен идти трехжильный провод для каждого компонента такой системы управления. Коробку для скрутки всех контактов лучше расположить возле одного из выключателей. В нее нужно завести:

• Кабель, который будет подавать питание к приборам.
• Кабель одного переключателя.
• Кабель второго переключателя.
• Кабель управляемого светильника.
• Также здесь может присутствовать отводящая линия, которую будут использовать для питания других источников, но мы ее тут рассматривать не будем.

Фазу подключают к общему контакту на вход от первого выключателя, два оставшихся подключают к аналогичным контактам второго выключателя. Общий контакт второго нужно соединить с проводом, который отходит от управляемого светильника. Второй провод, который остался от лампы, должен соединяться с нолем распаечной коробки.

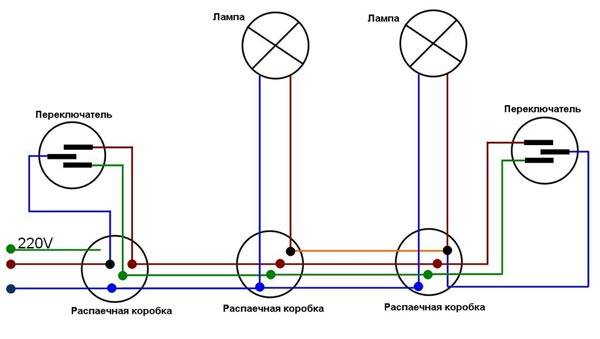

Для расключения проходных выключателей используем распаечные коробки

Обратите внимание на сечение провода для выключателей: он должен соответствовать тому, который имеется в управляемом светильнике.

Подбираем провод нужного сечения

Управление одним светильником сегодня возможно из двух мест, и это не только удобно, но и экономично обосновано. В первую очередь, вы не будете мучить ваши ноги постоянными походами к выключателю, во-вторых, вы будете экономить электричество, а значит, и семейный бюджет. Схема подключения такого проходного переключателя из 2 мест не сложнее, чем у стандартного, но выгода заметно больше. Его можно монтировать в любом удобном месте, независимо от размеров комнаты и этажности здания.

Видео-урок о подключении проходного выключателя с двух мест

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

Схема подключения проходного выключателя с 2х мест: инструкция

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

• «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
• «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

Фото	Описание работ
	Берем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
	Снимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.

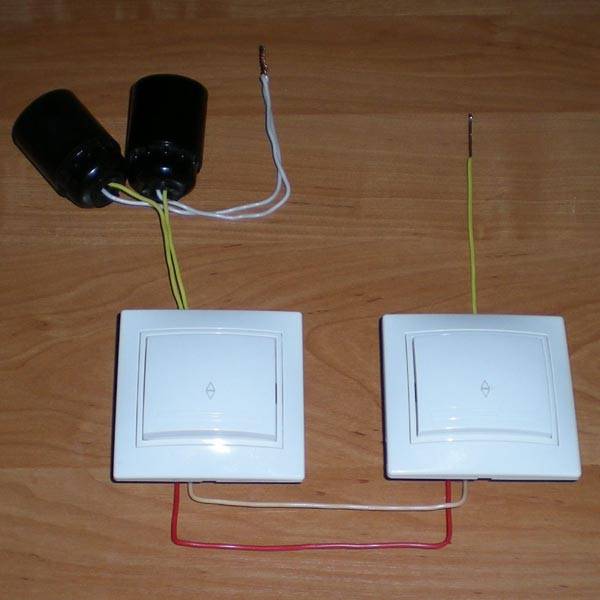

	Собираем переключатель. Получаем два выключателя, работающих в противофазе.
	Устанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

• Одноклавишный, у которого есть два входа и один выход;
• Двухклавишный, с четырьмя выходами и двумя входами;
• Трехклавишный, у которого есть шесть выходов и три входа;
• Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

• Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
• Пассатижи. При их отсутствии можно воспользоваться бокорезами;
• Инструмент, с помощью которого можно будет удалить изоляцию;
• Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
• Рулетка, чтобы можно было отмерить провод необходимой длины;
• Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

Фото	Описание работ
	Знакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
	Подключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
	В распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
	После соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

Внешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

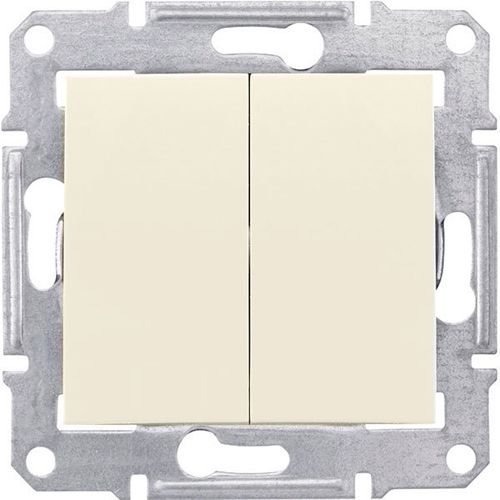

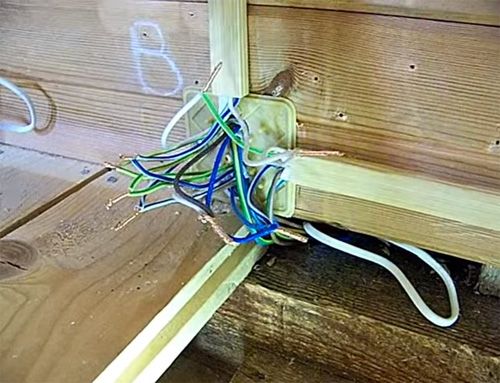

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

• Legrand;
• Schneider Electric;
• ABB;
• Viko;
• Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

​

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

Предыдущая

ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Следующая

ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

к содержанию ↑

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

к содержанию ↑

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

• клавишные;
• сенсорные;
• с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

к содержанию ↑

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».



В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

к содержанию ↑

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

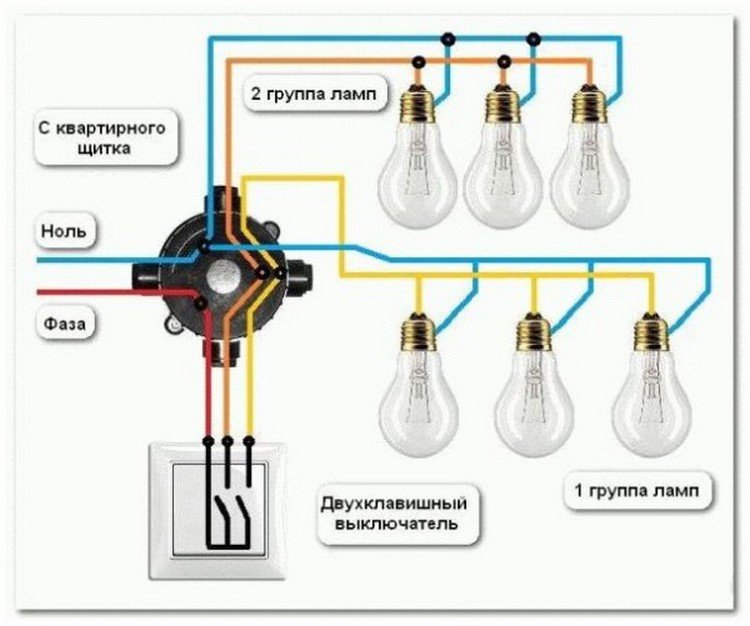

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

к содержанию ↑

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

к содержанию ↑

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

• в длинных коридорах с двумя выходами;
• на лестничных площадках;
• для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
• у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя с 2х мест

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.

Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя

Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Схема Подключения Двухклавишного Проходного Выключателя

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.

подключение проходного двух клавишного выключателя

Схема управления с трех мест

Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Автоматический выключатель — KrakenD API Gateway

• Характеристики
• предприятие
• Служба поддержки
• Документы
• Около
  • Партнеры
  • О нас
  • Примеры из практики
  • Блог

звезда Загрузки дизайнер

Документация

• Начиная
  • Введение
  • Установка KrakenD
  • Использование KrakenD
  • KrakenD vs.KrakenD-CE
  • Игровая площадка
• Файл конфигурации
  • Обзор конфигурации
  • Файловая структура
  • Несколько файлов конфигурации
  • Поддерживаемые форматы файлов
• Команды командной строки
  • Бегать
  • Проверьте
• Сервисные настройки
  • TLS
  • Безопасность
• Endpoints
  • Создание конечных точек
  • Пределы скорости
  • Манипуляция ответом
  • Параллельные запросы
  • Пересылка параметров
  • Конечная точка отладки
  • Типы контента
  • Нет работы (только прокси)
  • Последовательный прокси (цепочка требует.)
  • Статические ответы (заглушки)
  • Проверка запросов и ответов
  • Сценарии Lua
  • Конечная точка здоровья
  • WebSockets
• Backends
  • Обзор бэкэндов
  • Манипуляция данными
  • Ограничение скорости прокси
  • Автоматический выключатель
  • Поддерживаемые кодировки
  • Кеширование ответов
  • Затенение / зеркалирование трафика
  • Манипуляции с массивами
  • Преобразование запросов и ответов
  • AMQP — RabbitMQ
  • Издатель / подписаться
  • Лямбда-функции
  • Возврат ошибок серверной части
• авторизация
  • Обзор JWT
  • Проверка JWT
  • Подписание JWT
  • Отзыв токенов
  • Учетные данные клиента OAuth3
• Обнаружение услуг

.

c # — Как использовать автоматический выключатель?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

,

Прерывание цепи — документация envoy 1.16.0-dev-51551a

Прерывание цепи — важный компонент распределенных систем. Почти всегда лучше проиграть быстро и как можно скорее подайте обратное давление на выходе. Одно из главных преимуществ посланника mesh заключается в том, что Envoy применяет ограничения на разрыв цепи на уровне сети, а не настраивать и кодировать каждое приложение независимо. Envoy поддерживает различные типы полностью распределенных (не согласованное) разрыв цепи:

• Максимальное количество подключений к кластеру : Максимальное количество подключений, которые Envoy установит для все хосты в восходящем кластере.Если этот автоматический выключатель переполняется, счетчик upstream_cx_overflow для кластера будет увеличиваться. Все соединения, независимо от того, активны они или истощаются, учитывайте это ограничение. Даже если этот автоматический выключатель переполнен, Envoy гарантирует, что хост, выбранный с помощью балансировки нагрузки кластера, имеет хотя бы одно соединение. выделены. Это подразумевает, что счетчик upstream_cx_active для кластера может быть выше, чем максимум кластера. автоматический выключатель, с верхней границей максимальное количество подключений кластера + (количество конечных точек в кластере) * (пулы подключений для кластер) .Эта граница применяется к сумме соединений между всеми рабочими потоками. Видеть пул соединений для получения подробной информации о том, сколько соединений пулы, которые может иметь кластер.

• Максимальное количество ожидающих запросов кластера : максимальное количество запросов, которые будут помещены в очередь, пока ждем готового соединения пула соединений. Запросы добавляются в список ожидающих запросов всякий раз, когда не хватает доступных восходящих подключений для немедленной отправки запрос. Для соединений HTTP / 2, если максимальное количество одновременных потоков и максимальное количество запросов на соединение не настроен, все запросы будут мультиплексированы через одно и то же соединение, поэтому этот автоматический выключатель будет поражен только тогда, когда соединение еще не установлено.Если этот автоматический выключатель выходит за пределы счетчик upstream_rq_pending_overflow для кластера будет приращение.

• Максимальное количество запросов кластера : максимальное количество запросов, которые могут быть обработаны для всех хостов в кластере в любой момент времени. Если этот автоматический выключатель переполняет upstream_rq_pending_overflow счетчик кластера будет увеличиваться.

• Максимальное количество активных повторных попыток кластера : максимальное количество повторных попыток, которое может быть выполнено для всех хосты в кластере в любой момент времени.Как правило, мы рекомендуем использовать бюджеты повторных попыток; тем не менее, если предпочтительнее статическое размыкание цепи, оно должно выполняться агрессивно. повторы. Это сделано для того, чтобы повторные попытки для спорадических сбоев разрешены, но общий объем повторных попыток не может взорваться и вызвать крупномасштабный каскадный отказ. Если этот автоматический выключатель выходит за пределы счетчик upstream_rq_retry_overflow для кластера будет увеличиваться.

• Максимальное количество пулов одновременных подключений кластера : максимальное количество пулов подключений, которые могут быть одновременно создан экземпляр.Некоторые функции, такие как Оригинальный фильтр прослушивателя Src, может создавать неограниченное количество пулов соединений. Когда кластер исчерпал свои параллельные пулы соединений, он попытается вернуть неиспользуемый. Если не может, то выключатель будет переливаться. Это отличается от Максимальное количество подключений кластера в этом пулы соединений никогда не истекают по таймауту, тогда как соединения обычно будут. Подключения автоматически убирать; пулы подключений нет. Обратите внимание, что для работы пула подключений необходимо хотя бы одно восходящее соединение, поэтому это значение, вероятно, не должно превышать Максимальное количество подключений кластера.Если этот автоматический выключатель выходит за пределы счетчик upstream_cx_pool_overflow для кластера будет увеличиваться.

Каждый предел отключения цепи настраивается и отслеживаются для каждого восходящего кластера и на основе приоритета. Это позволяет различным компонентам распределенная система настраивается независимо и имеет разные ограничения. Живое состояние этих автоматические выключатели, включая количество ресурсов, оставшихся до отключения автоматического выключателя, могут можно наблюдать с помощью статистики.

Рабочие потоки разделяют ограничения автоматического выключателя, т.е.е. если порог активного подключения 500, рабочий поток 1 имеет 498 активных соединений, тогда рабочий поток 2 может выделить только 2 дополнительных соединения. Поскольку реализация в конечном итоге согласована, гонки между потоками могут позволить ограничениям быть потенциально превышен.

Автоматические выключатели включены по умолчанию и имеют скромные значения по умолчанию, например 1024 соединения на кластер. Чтобы отключить автоматические выключатели, установите пороги на максимально допустимые значения.

Обратите внимание, что при разрыве цепи заголовок x-envoy-overloaded будет установлен фильтром маршрутизатора в случай HTTP-запросов.

,

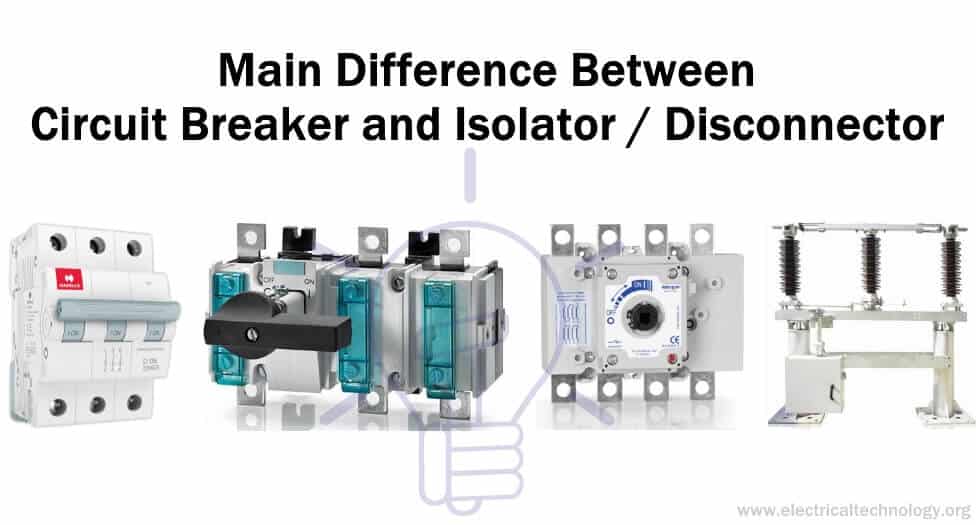

Различия между автоматическим выключателем и изолятором / разъединителем

Основные различия между изолятором / разъединителем и автоматическим выключателем

Изолятор и разъединитель

Как следует из названия, изолятор или разъединитель — это разъединитель или разъединитель, который отключает или изолирует все или конкретная часть схемы. Он используется там, где нам нужно отключить часть цепи в случае неисправности от основного источника питания для целей обслуживания.Изолятор блокирует постоянный ток и пропускает через него переменный ток (как конденсатор). Выключатели-разъединители и изоляторы высокого и среднего напряжения используются в высоковольтном оборудовании, таком как трансформаторы, подстанции и т. Д. Выключатели-разъединители используются в настоящее время в установках среднего напряжения. Выключатели-разъединители и изоляторы высокого / среднего напряжения используются в силовых установках с напряжением более 1 кВ переменного тока (IEC- 61936-1) .

• Имейте в виду, что изолятор или разъединитель не должны размыкаться, когда через него протекает ток.
• Между выключателями-разъединителями , Нагрузка Выключатели , -разъединители и разъединители могут быть физические и конструктивные различия, но их функция почти такая же.

Связанное сообщение: Различие между реле и автоматическим выключателем

Автоматический выключатель

Автоматический выключатель — это защитное устройство, используемое для управления протеканием тока так же, как предохранитель. Он разрывает цепь в случае возникновения неисправностей, таких как короткое замыкание или перегрузка.Он также способен работать автоматически, вручную или дистанционно в нормальных и неисправных условиях. Реле внутри автоматического выключателя воспринимает сигнал ошибки и передает его механическому переключателю, который замыкает и замыкает контакты.

Различия между автоматическим выключателем и изолятором / разъединителем

В следующей таблице показаны основные различия между изоляторами, разъединителями и автоматическими выключателями.

Характеристики	Автоматический выключатель	Изолятор / разъединитель
Символ
Конструкция	Автоматический выключатель и реле состоит из электромеханического выключателя. в единой коробке.	Изоляторы и разъединители представляют собой простые механические переключатели.
Рабочий	Автоматический выключатель приводится в действие автоматически и вручную.	Изолятор и разъединитель управляются вручную.
Тип устройства	Автоматический выключатель — это электромеханическое или электронное устройство и релейный механизм.	Изолятор — это механическое устройство, которое действует как переключатель и обеспечивает функции изоляции.
Функционирование и работа	Автоматический выключатель — это защитное устройство (например, MCB, ACB, SF6, OCB и т. Д.), Которое отключает цепь в случае перегрузки и короткого замыкания.	Выключатели-разъединители и изоляторы обеспечивают изолирующую функцию, то есть отключение питания от всей установки или ее части, например в электростанциях.
Типы	MCB (миниатюрный), ACB (воздушный поток), OCB (масло), SF6 и т. Д.	Пантограф, колено, двойной разрыв, центральный разрыв, заземление и т. Д.
Работа под нагрузкой	Автоматический выключатель — это устройство с включенной и выключенной нагрузкой, т.е. оно работает, когда источник питания находится в состоянии ВКЛ или ВЫКЛ.	Изолятор — это устройство без нагрузки i.е. Разъединитель может работать при полном отключении питания.
Выдерживаемая способность	В условиях холостого хода автоматический выключатель имеет высокую выдерживаемую способность.	Изоляторы имеют низкую выдерживаемую мощность по сравнению с автоматическими выключателями.
Тепловая способность	Высокая	Низкая
Контакты	Он имеет основные, а также дугогасительные контакты.	Он имеет основной и подвижный рычаги / лезвия.
Маршруты подачи питания	Автоматические выключатели могут использоваться для изменения маршрута источника питания.	Разъединитель может использоваться для перенаправления источника питания.
Заряды ловушки	Не может удалить заряды ловушки.	Может снимать заряды ловушки.
Изоляция	В CB, воздух, масло, вакуум или SF6 используются в качестве изоляционной среды.	Изоляторы не требуют изоляции или изоляционной среды.
Перенапряжение во время переключения	В автоматических выключателях существует вероятность повышения перенапряжения во время переключения.	В изоляторе нет повышения перенапряжения во время переключения, так как это устройство без нагрузки.
Выключатель заземления	Выключатели заземления не входят в состав автоматических выключателей.	Одинарные или двойные заземляющие выключатели могут быть включены в разъединитель.
Прерывание	Автоматический выключатель прерывает нормальные токи, а также токи короткого замыкания во время коротких замыканий.	Изолятор не прерывает ток. Он изолирует цепь только для целей технического обслуживания.
Срабатывание протекания тока	Автоматический выключатель может быть отключен во время протекания тока через него. то есть он может работать в обоих случаях, когда питание от электросети включено или выключено.	Изолятор / дисконектор не должен открываться, когда через него протекает ток. Ток должен быть отключен, предварительно отключив автоматический выключатель.

Различные характеристики изолятора, выключателя-разъединителя и автоматического выключателя

Характеристики выключателя-разъединителя

• Номинальное напряжение: 2 кВ — 36 кВ
• Номинальный ток: 400 A — 1250 A
• Номинальное короткое замыкание выдерживаемый ток (3 с): 5 кА — 25 кА

Характеристики изолятора

• Номинальное напряжение
• МВ: 2 кВ — 36 кВ
• ВН: 5 кВ — 800 кВ
• Номинальный ток
• MV: 400 A — 1250 A
• HV: 2000 A — 5000 A
• Номинальный кратковременный выдерживаемый ток (3 с)
• MV: 5 кA — 25 кA
• HV: 50 kA — 80 kA

Связанный пост: Основная разница между контактором и пускателем

Характеристика автоматического выключателя

• Номинальный ток 10 кА и выше.
• Электромагнитный выключатель должен отключиться в случае перегрузки по току.
• Тепловой выключатель должен отключиться в случае продолжающейся перегрузки.
• Механический автоматический выключатель должен размыкать и замыкать цепь как выключатель.
• A Автоматический выключатель должен предотвращать повторное включение цепи в случае существующего тока короткого замыкания в цепи.
• A Автоматический выключатель должен повторно подключить цепь нагрузки к источнику питания автоматически или вручную в случае отсутствия токов повреждения i.е. короткое замыкание и перегрузка.

Похожие сообщения:

.

Схема подключение проходного выключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.
