сечение провода и требования, предъявляемые к нему
Заземление – это система, обеспечивающая подключение электрооборудования к элементу, называемому заземлителем. При наличии такого подключения на корпусе электрического прибора оказывается потенциал земли. А это является действенным средством для предотвращения поражения электричеством, которое может случиться вследствие касания электроприбора, где имеются неисправности электрического характера.
Содержание статьи
Я надеюсь, что прочитав данный материал, а также следующую статью по этой теме, вы сможете грамотно определять, какой именно провод следует применять для монтажа заземления, сумеете правильно подобрать его сечение, марку и другие параметры.
Подробную информацию о порядке обустройства заземления вы можете узнать вот из этой статьи.
Основные понятия, которые следует знать
Если вы собираетесь заняться обустройством заземления, но далеки от вопросов электрики, то, чтобы разобраться в теме, вам необходимо понимать основные термины, относящиеся к этой тематике.
Основным элементом системы заземления является заземлитель, зачастую представленный металлическими штырями. Штыри – при заземлении частного дома чаще всего их бывает три – вгоняются в землю так, чтобы быть равноудаленными между собой и находиться в вершинах воображаемого треугольника.

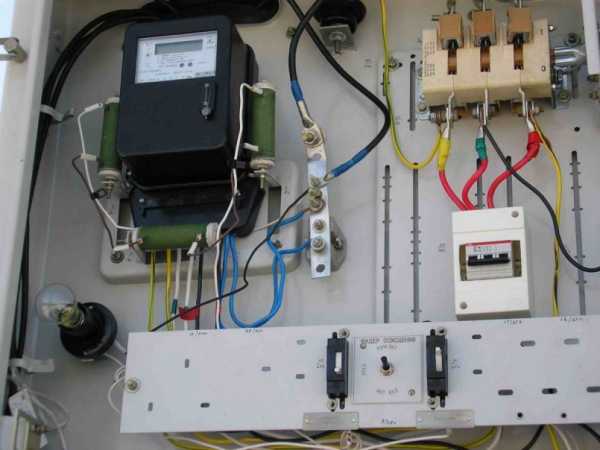

Металлическая полоса, охватывающая заземляемый объект, называется контуром заземления, который обязательно соединяется с главной заземляющей шиной (ГЗШ).
Последняя может быть установлена около или внутри устройства или прибора, тем самым соединяя все его проводники с заземлителями.
Заземление и его надежность: какого сечения должен быть проводник
Чтобы выполнить полноценное и надёжное заземление и защититься от удара электрическим током, следует внимательно подойти к вопросу выбора сечения кабельных изделий.
Для правильного выбора сечения заземляющего проводника необходимо учесть сечение каждого питающего прибор фазного провода: только в этом случае проводник не перегорит, а действительно выполнит стоящую перед ним задачу, обеспечив защиту человека от поражения электрическим током.
Определяясь с сечением провода для заземления, следует исходить из следующих установок:
- если питающий фазный провод имеет сечение до 16 мм2, толщина заземляющего проводника должна быть аналогичной;
- при наличии фазных проводов сечением 16÷35 мм
- если сечение фазного провода превышает 35 мм2, сечение заземлителя не должно быть менее половины сечения фазы.
Для пояснения сказанного приведу два конкретных примера:
- Если электрическая плита подключена кабелем, сечение жил которого составляет 4 мм2, следует использовать заземление 4 мм2.
- Если каждая из жил питающего кабеля электрического шкафа имеет сечение 50 мм2, следовательно, сечение заземления должно составлять 25 мм2 и более.
Требования к проводникам и их марки
Заземляющий кабель может быть одно- или многожильным. В этом вопросе следует исходить из назначения и сферы применения электроприбора. Зачастую приходится учитывать и гибкость этого кабеля. К примеру, если он подсоединен к крышке электрощитка, то, с одной стороны, он не должен препятствовать ее открыванию, а с другой – быть достаточно гибким, чтобы не переломиться. В подобных случаях используются провода с классом гибкости три и выше.
Если же требуется, например, произвести заземление корпуса насосной станции, то о гибкости провода здесь речи совсем не идет, поскольку это оборудование является неподвижным. В данном случае можно использовать даже очень жёсткие жилы.
Проводники, используемые для заземления, могут быть:
- изолированными и неизолированными;
- входящими в состав кабеля;
- одножильными;
- алюминиевыми и медными.
Итак, я изложил общие моменты, касающиеся проводов, используемых для того, чтобы обеспечить заземление. В следующем своем материале я намерен рассказать о применяемых типах кабелей и об особенностях выполнения монтажных операций.
Автор статьи: Сергей Минеев,
написано статей: 694.
Комментировал: 2075. www.allremont59.ru
Какой провод использовать для заземления
Заземлением называется соединение элементов электросистемы с землей, она создается в целях безопасности на случай внезапного выхода оборудования из строя. Для соединения с заземляющим устройством нужен специальный проводник с определёнными эксплуатационными характеристиками. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не меняется при использовании любых изоляционных материалов.

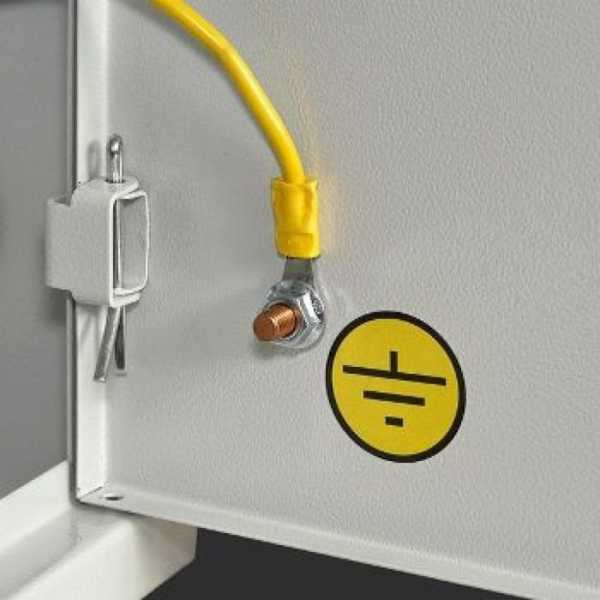

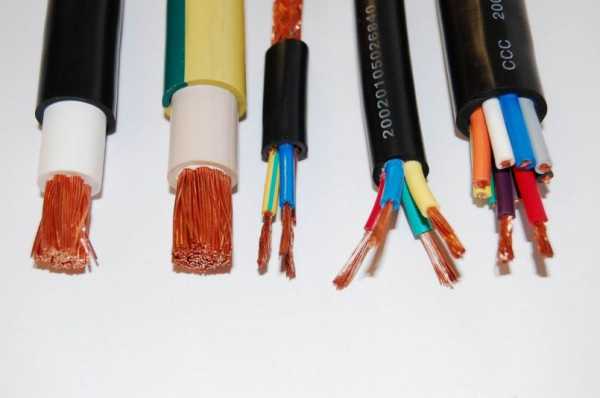

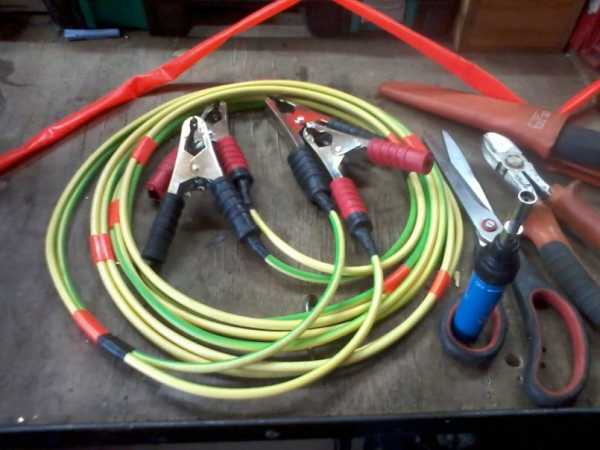

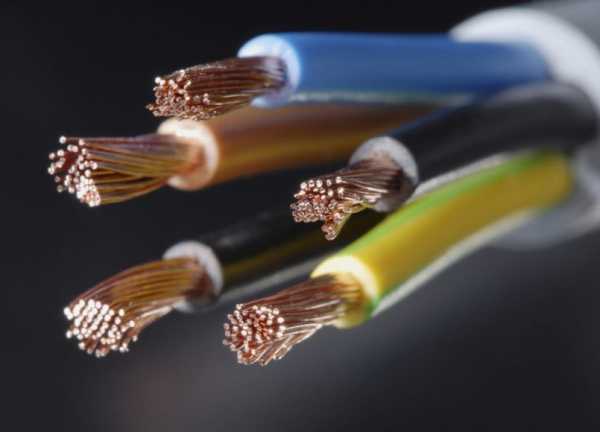

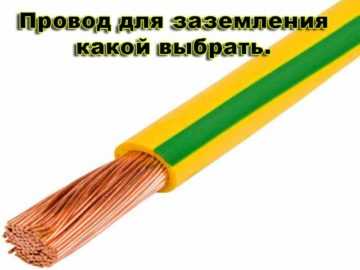

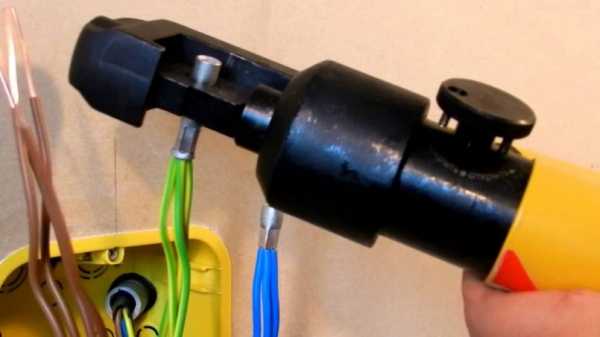

На фото провода заземления. Они всегда выпускаются двухцветными: с одной стороны окрашены в желтый цвет, с другой – в зеленый. По этим отличительным признакам они легко узнаваемы в распределительных устройствах.
Краткое содержимое статьи:
Правила выбора заземляющего кабеля
Сечение проводов заземления – это диаметр металлической начинки или жилы. Она должна обладать пропускной способностью, соответствующей напряжению тока от фазы.
При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление такой же толщины. Свыше 16 мм – не менее ½ сечения провода, идущего от фазы.
Примеры:
- если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет такой же;
- если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
- если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.
Разновидности проводников
Для проводников чаще используют алюминиевые или медные жилы. Заземляющие жилы:
- оставляют неизолированными;
- покрывают защитной оболочкой;
- включают в многожильный кабель;
- оформляют до самостоятельного одножильного проводника.
Маркировка
Буквенные символы указывают на материал жил. В провода с буквенными обозначениями «А» сердечники алюминиевые, если буквы нет – медные.
- АА – проводник с алюминиевым сердечником и оплеткой из этого же металла;
- АС – со свинцовой оплеткой;
- Б – провод с влагозащитой;
- Бн – влагозащита невоспламеняемая;
- В – провод покрыт полихлорвиниловой оболочкой;
- Г – кабель без оболочки;
- К – контрольный кабель в обмотке из проволок
- НР – провод в невоспламеняющейся резиновой оболочке;
- Р – провод изолирован резиной.
Маркировка проводов заземления содержит цифры, они указывают на число жил. Дальше через знак «х» указывается сечение провода.
Цвет
Расцветка заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится самостоятельно, и провод подбирается без учета цвета, у контакта его обматывают двухцветной желто-зеленой изолентой или однотонной зеленой.

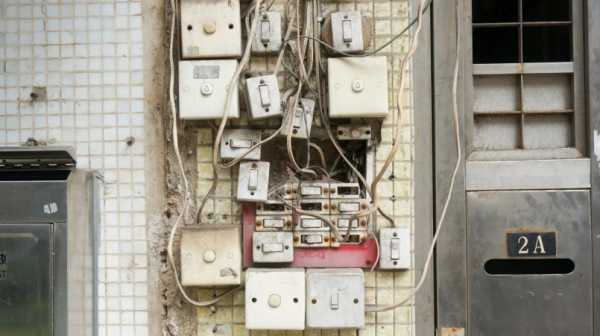

В домах старого типа, построенных до утверждения правил, цвета проводов заземления могут быть любыми. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных знаков раньше не делали.
Сложно бывает определить нудную жилу в общем кабеле. В этом случае возникает резонный вопрос: как определить провод заземления.
При однофазном подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят с помощью индикатора. Если он загорелся, это фаза, проводник с током. Если нет – это ноль или заземление.

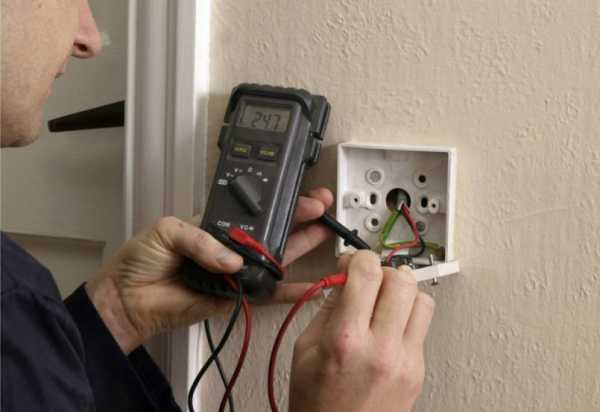

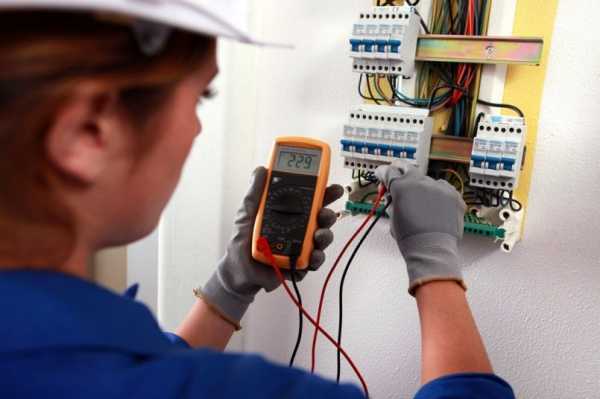

Когда ищут заземление в трехжильном проводе, используют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале прибора стрелка покажет меньше 220 в, это нужный провод, к нему можно подключать заземляющий контур.
Часто используемые проводники

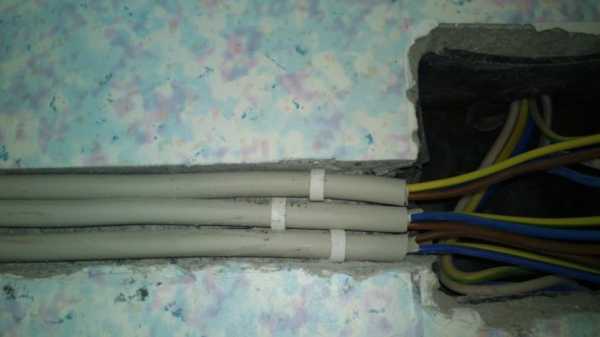

В современном кабеле NYM заземляющий провод легко найти по стандартному желто-зеленому цвету. Такие провода очень надежны, удобны в монтаже электросетям, они рассчитаны на большую мощность, применяются для заземления зданий. Каждая медная жила изолирована отдельно в промежуточную оболочку.

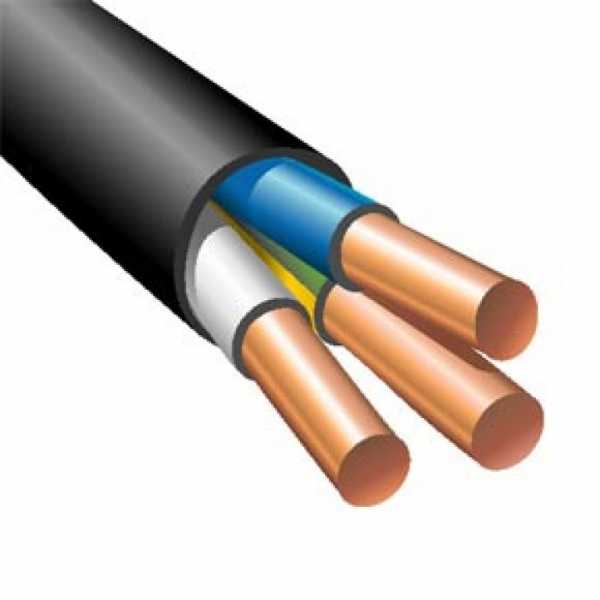

Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до пяти.
По цвету индивидуальной оболочки проводов заземляющий кабель находится сразу.
ПВ-6 – тонкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и удобен при электромонтаже в квартирах и жилых домах. Часто используется для заземления, несмотря на то, что не имеет специальной расцветки. Провод устойчив к высоким температурам, влажности.
Нужный цвет имеет провод с маркировкой ПВ-6-Зп. Он используется при монтаже многоквартирных домов и объектов разного целевого назначения.
Провод ESUY применяется в энергосистемах небольшой мощности, работающих под постоянной нагрузкой. Удобен при монтаже защиты на случай короткого замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия агрессивных сред. Он используется как кабель заземления, поэтому на нем нет маркировки номинального напряжения.
Фото проводов для заземления
electrikexpert.ru
Как выбрать сечение провода для заземления в частном доме? Провод для заземления
Провод для заземления какого сечения, качества и вида выбрать для квартиры и дома.
Содержание статьи
Никто не застрахован от случайных ударов током при выходе оборудования из строя, перепадах напряжения или по некоторым менее распространенным причинам. Эффективный и недорогой способ обезопасить от удара током себя и своих близких (работников и подчиненных, если мы говорим о рабочем оборудовании) — заземление. Но сначала кратко вспомним физику его действия и назначение.
Для чего используется заземление и как работает?
Любой электрик, даже первокурсник, расскажет Вам, что заземлением называют специально созданное соединение рабочего электрического оборудования (точки или узла сети) с некоторым заземляющим устройством.

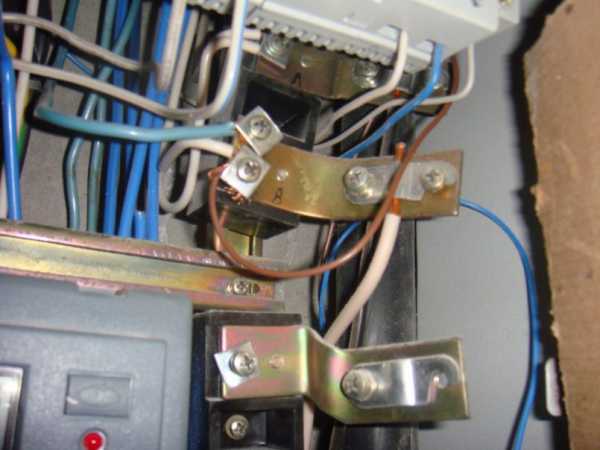

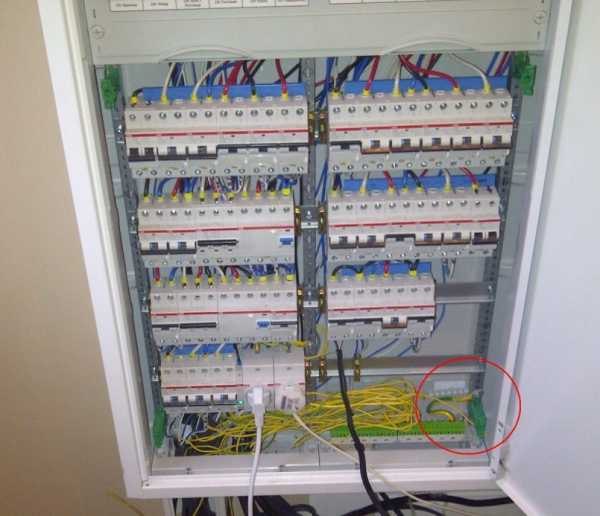

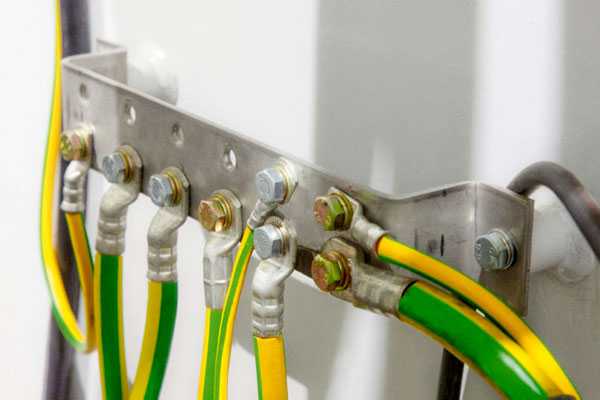

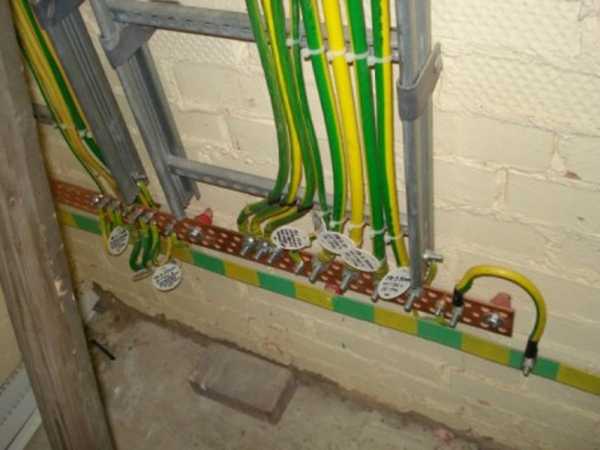

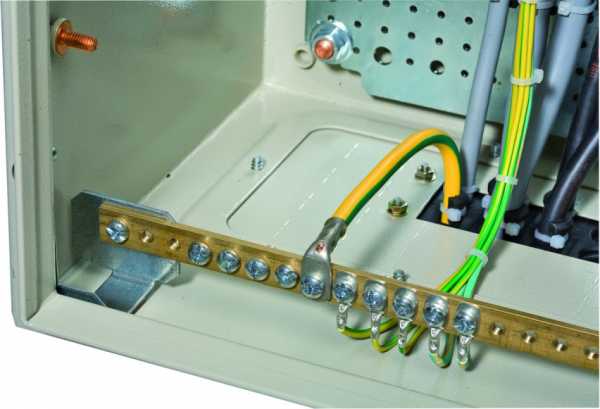

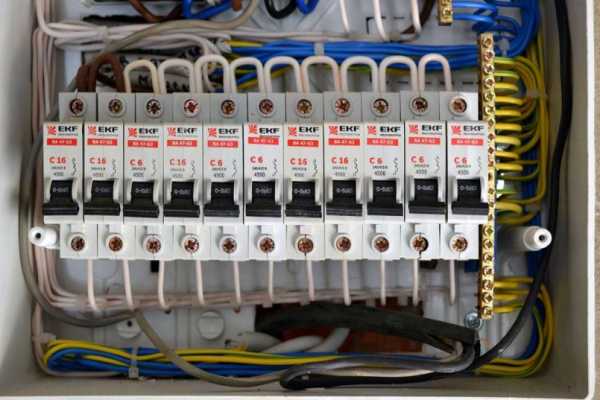

Шина заземления.
Последним могут выступать как специально смонтированные конструкции и приборы, так и грунт. И то, и другое одинаково эффективно, но используется в различных случаях.
Заземляющее устройство и рабочие кабели выбираются в зависимости от назначения заземления. Основных видов всего пара:
- рабочее (или функциональное),
- защитное.
Функциональным называют процесс в том случае, когда он необходим непосредственно для правильной и исправной работы оборудования.
Защитным, в свою очередь, является заземление, приводящее к безопасной для человека работе приборов. Непосредственно используется этот вид не постоянно (в отличии от предыдущего), а только в ситуациях поломок, выхода из строя или при попадании в прибор молнии.
Заметим, что нередко защитное заземление используется для уменьшения количества электромагнитных помех.
В квартирах и домах проводится именно защитное заземление. Для бытовых целей обычно используется недорогой заземляющий проводник — одножильный кабель или часть многожильного. Основной составляющей провода всегда остается медь, а вот сечение варьируется. Основной вопрос, который волнует домашних мастеров и неопытных электриков — провод для заземления какого сечения должен быть? Попробуем ответить.
Подбираем кабель для заземления.
Прежде, чем выбирать провод заземления, необходимо определиться с несколькими другими основополагающими вопросами.
Проводить заземление самостоятельно приходится владельцам частных домов или загородных коттеджей, а также старых квартир, постройки ранее 1998 года. Современные дома уже обладают готовой системой заземления, в отличии от всех старых. Для правильного подбора сечения, необходимо выяснить, какая система существует в доме.
Основных, согласно Правилам Устройства Электроустановок (далее ПУЭ), всего четыре:
- TN-S — осуществлено заземление с помощью отдельного провода и нейтрали, в системе переменного тока;
- TN-C — кабели «ноль» и «земля» объединяются в один провод, нейтраль отдельно, наиболее распространено в домах прошлого века;
- TT — прямое защитное заземление, установленное на электрооборудование;
- IT — работа с корпусом устройства через сопротивление или полной изоляцией всех токопроводящих кабелей.
Непосредственно на схеме заземления Вы должны обнаружить одну из маркировок:
- PE — «заземление»,
- PEN — «ноль» и «земля» в одном кабеле.
Следующим немаловажным фактором выбора, который поможет определиться с правильным сечением проводника, является тип заземления. Стационарное или переносное — в зависимости от предназначения. Для обычного бытового заземления достаточного и стационарного типа, который в свою очередь, допускает как многопролочные, так и однопроволочные многожильные кабели.

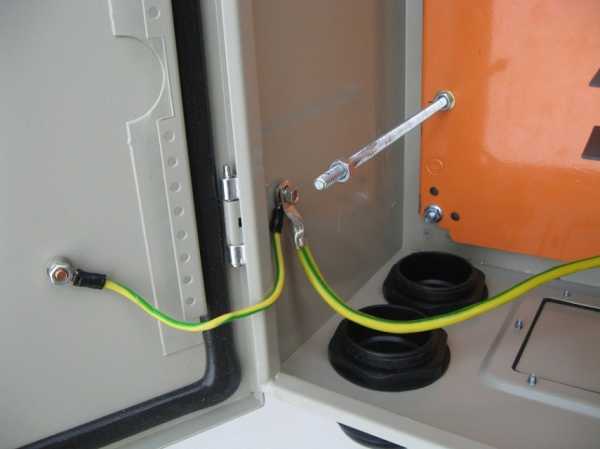

Провод должен быть выполнен в желто-зелёном цвете изоляции, согласно ПУЭ.
Когда определились с типом, материалом кабеля и видом системы, переходим к основному шагу — подбору сечения кабеля.
Как правильно выбрать сечение кабеля заземления?
Для заземления могут использоваться как естественные заземлители, так и искусственные. Правила подбора сечения для них существенно отличаются.
Искусственные строго обязательны для сетей свыше 1 кВт, в остальных случаях разрешается использование естественных.
Искусственный элемент должен быть произведен из меди, стали или оцинкованных изделий. Сечение подбирается согласно таблице все в том же ПУЭ.

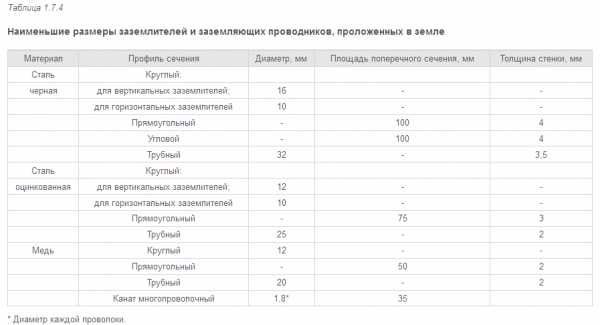

| Материал | Профиль сечения |
10i5.ru
Контур заземления дома.Монтаж контура заземления.Электрощиты.Сборка.Проектирование.Схемы.

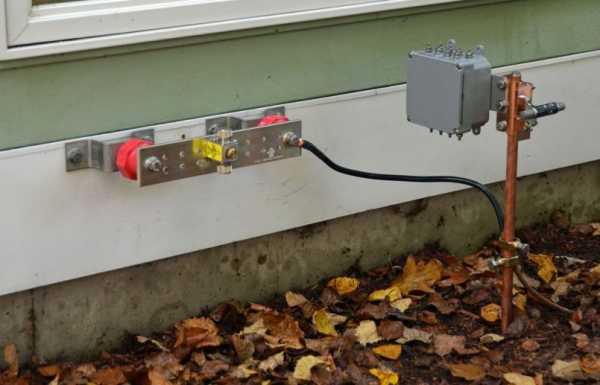

Контур заземления дома, попробуем смонтировать его самостоятельно. Ранее уже была написана статья, что такое заземление частного дома и для чего оно нам необходимо.
Я не буду рассматривать монтаж контура заземления в квартире многоэтажного дома, по той простой причине, что в многоэтажках, либо есть защитный проводник PE (третий провод у вас в квартире), либо его нет. И пытаться сделать защитное заземление в квартире самостоятельно (присоединять провод к трубам отопления, к электрощиту на этаже) – это верх глупости и беспечности!

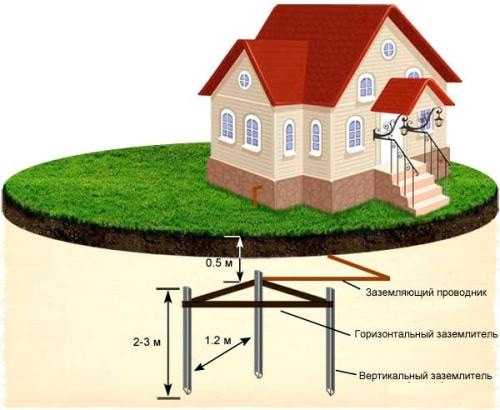

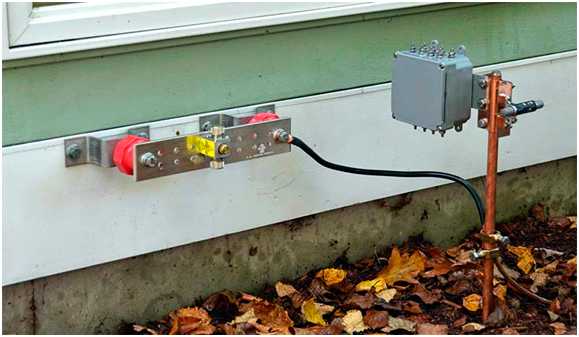

Контур заземления дома, представляет собой металлоконструкцию, состоящую из горизонтальных и вертикальных электродов (заземлителей) – стальные уголки, полосы, трубы.
Заземляющие электроды контура заземление дома, длиной в среднем 2-3 метра, забивают в грунт кувалдой и соединяют между собой стальной полосой при помощи сварки. Как правило, верхние слои грунта обладают бОльшим сопротивлением, чем нижние, поэтому электроды необходимо забивать в землю, как можно глубже, но без фанатизма. Согласно ПУЭ, заземляющие электроды контура заземления дома, должны быть либо из меди, либо стальными.

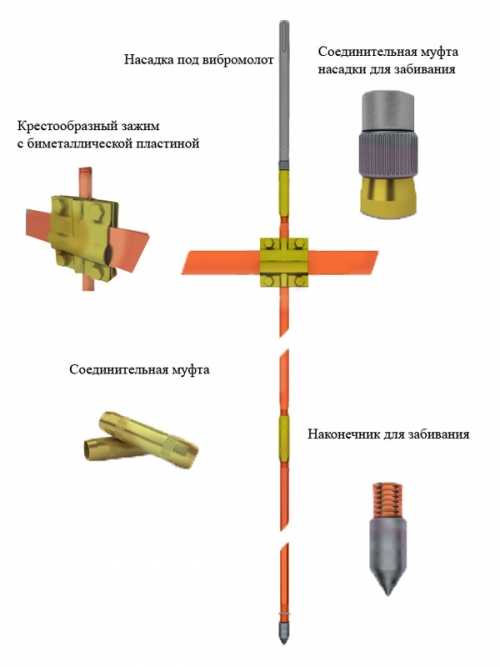

Есть в продаже и уже готовые модульно-штыревые системы заземления для частного дома, но их стоимость и монтаж будет, конечно, на порядок выше, чем вы сделаете самостоятельно.

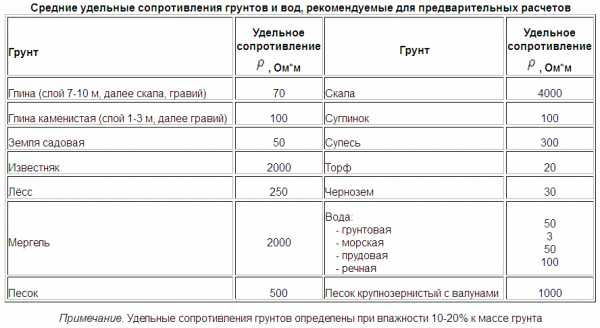

Чернозем, глина, суглинок, торф наиболее подходят для монтажа контура заземления дома. Каменный и скальный грунт для монтажа контура заземления не подходят. Здесь думаю понятно, что чем выше удельное сопротивление грунта, коим обладают каменистые и скальные, тем большее значение сопротивления будет самого контура заземления.
Располагают контур заземления дома на расстоянии не ближе 1 метра от жилья, но и не дальше 10 метров. Лучше всего располагать контур заземления дома в месте, которое чаще всего будет находиться в тени.

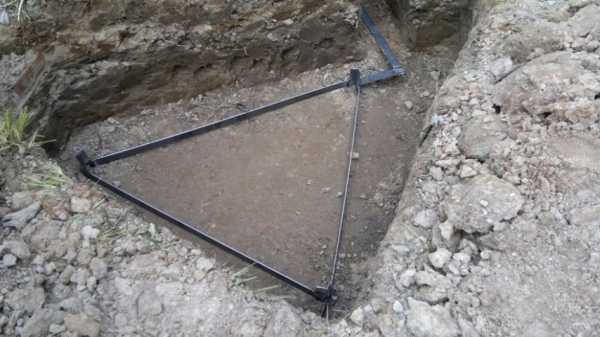

Чаще всего встречается контур заземления дома в виде равностороннего треугольника, в вершины которого вбиты электроды, соединенные между собой стальной полосой. Необходимо знать, что чем ближе расположены между собой электроды контура заземления дома, тем меньше его эффективность. Можно располагать электроды в одну линию, но в данном случае необходимо 4-5 электродов, расстояние между которыми будет в 1 метр. Наименьшие размеры заземляющих электродов(заземлителей) указаны в ПУЭ.

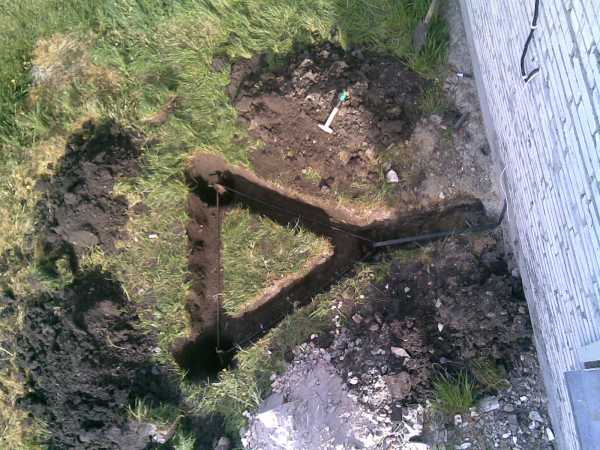

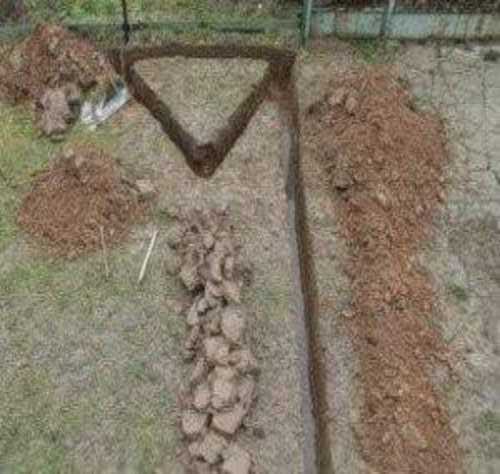

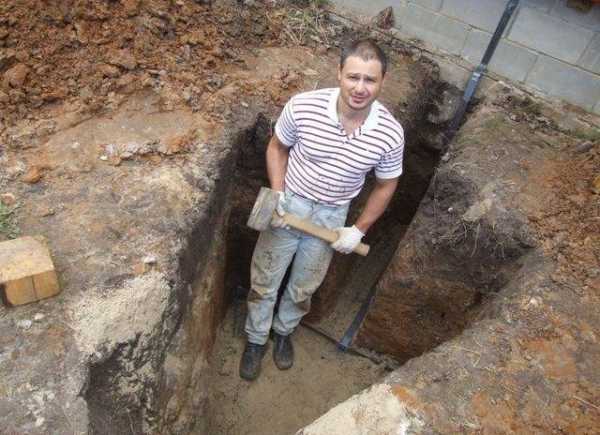

Чтобы соорудить контур заземления дома, нам необходимо выкопать лопатой траншею в виде равностороннего треугольника со сторонами около 3 метров, глубиной 0,6-0,7 м и шириной 0,4-0,5 метра.
По вершинам треугольника контура заземления дома забиваем электроды (стальные уголки 40х40х5) длиной около 3 метров, но забиваем не до конца, оставляя 0,15-0,25 м над грунтом.
Чтобы было легче забивать электроды, их лучше заранее заострить, например, шлифмашинкой.

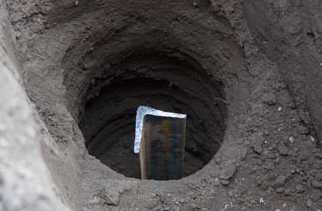

Можно пробурить небольшие колодцы под заземляющие электроды контура заземления дома.

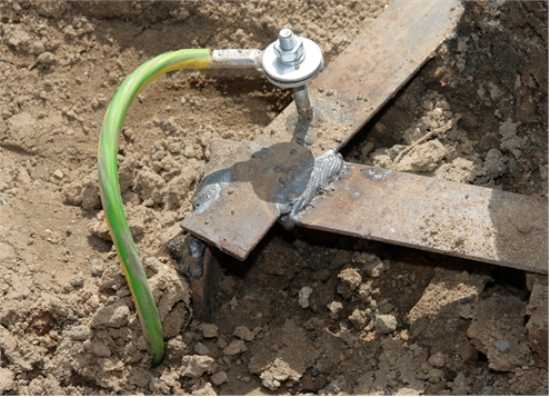

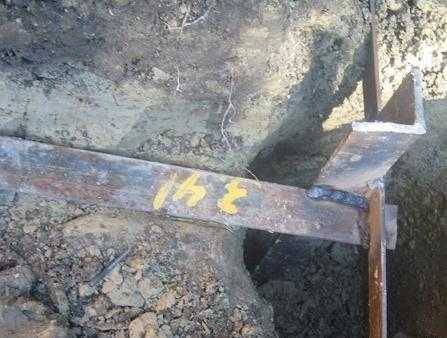

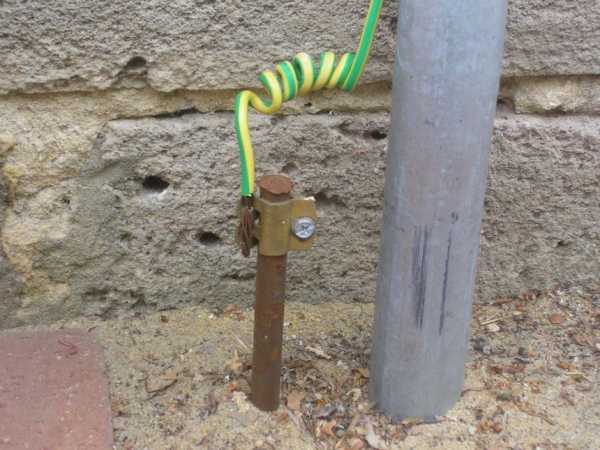

Далее качественно привариваем сваркой к вершинам нашего контура заземления дома, стальную полосу.
Не забываем места сварки контура заземления дома, обработать специальным антикоррозийным покрытием, но ни в коем случае, не краской, которая является диэлектриком и не проводит ток. Также не стоит соединять пластины с уголками при помощи болтовых соединений, со временем соединение ослабевает, ржавеет, и контур заземления дома теряет эффективность.

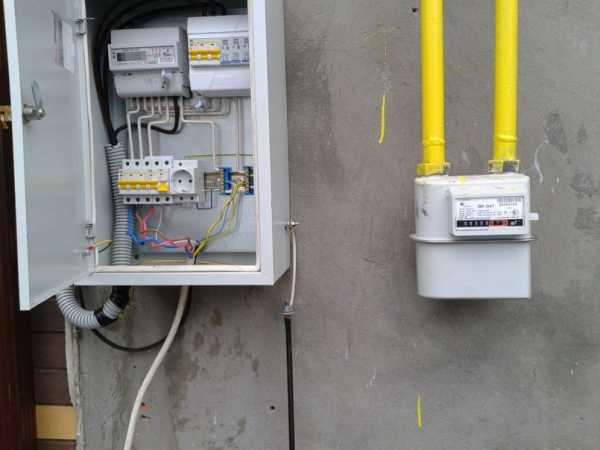

Затем от ближайшей вершины треугольника контура заземления к дому, прокладываем стальную пластину к главной заземляющей шине(ГЗШ) нашего электрощита. Можно соединить контур заземления дома с ГЗШ электрощита по-другому, выводим стальную полосу над землей,например, у отмостки дома, привариваем к ней болт и подсоединяем медную шину, либо медный гибкий провод, сечением не менее 10 кв.мм.
После окончания работ по монтажу контура заземления дома, необходимо проверить правильность и качество монтажа. Для этого необходимо провести визуальный осмотр контура заземления, проверить болтовые соединения, качество сварных швов на наличие трещин и замерить сопротивление контура заземления.

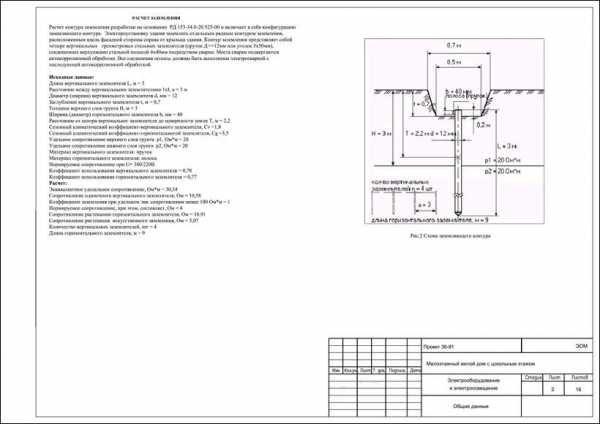

Сопротивление контура заземления измеряется специальными приборами, и должно быть согласно ПУЭ п.7.1.101 не более 30 Ом, как для трехфазной электросети напряжением 380 В, так и для однофазной напряжением 220 В, и чем меньше сопротивление конутра заземления, тем для нас будет лучше. Замеряют сопротивление контура заземления дома при сухой погоде летом, и максимальном промерзании грунта зимой, т.е. когда сопротивление самого грунта максимально.
Многие сайты на электрическую тематику, в том числе и топовые, а также инспектора энергонадзора, то ли по незнанию, то для каких-то своих корыстных целей, вводят людей в заблуждение, приводя значение сопротивления контура заземления в 4 Ома. Это неверно и если внимательно прочитать требования ПУЭ, относится к трансформаторам и генераторам, нейтрали которых непосредственно присоединены к контуру заземления. А сопротивление контура заземления частного дома будет, как указывалось мною выше не более 30 Ом.
Заказать измерение сопротивления и монтаж контура заземления частного дома, как правило, можно у сетевой организации, которая выдавала вам технические условия для присоединения к электрическим сетям.
Если вы заказывали проект электроснабжения частного дома, то все необходимые расчеты, наименование и параметры материалов для контура заземления дома, будут указаны в проекте.
Помните, что правильно рассчитанный и смонтированный контур заземления дома — это ваша безопасность.
Спасибо за внимание.
elektroschyt.ru
Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов
Автор DUNDUK На чтение 5 мин. Опубликовано
Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».
При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).
Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т.д.
При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.
Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.
Краткая характеристика некоторых марок кабеля и провода для заземления

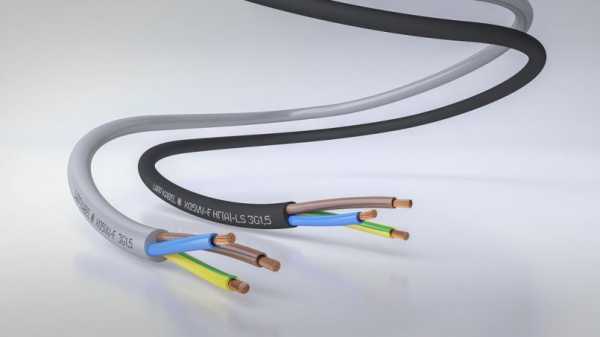

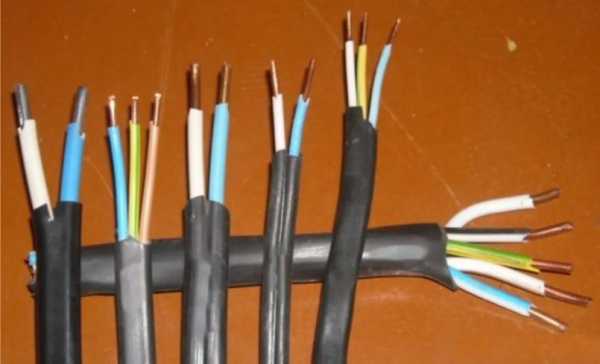

Кабель для электропроводки и заземления NYM
Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.
Отличительные особенности NYM:
- медная жила;
- промежуточная оболочка;
- расцветка жил в соответствии с нормами ПУЭ;
- удобство разделки и монтажа.
Кабель ВВГ
Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.
Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.
Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.
Провод ПВ-3
Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.
Провод ПВ-6
Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.
ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.
Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.
Провод марки ESUY
Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.
Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.
Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.
elektrikdom.com
Провод для заземления какого сечения. Требования к заземляющим проводникам: стационарным и временным
Цвет и сечение провода для заземления

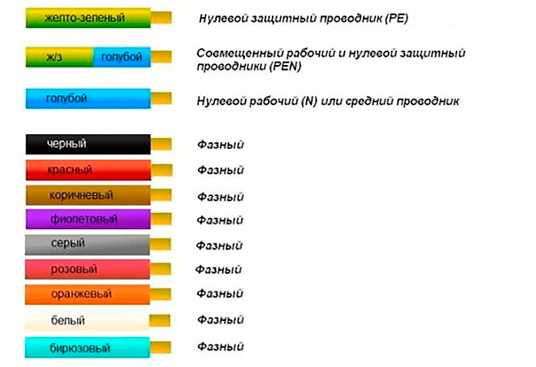

Какого цвета провод заземления

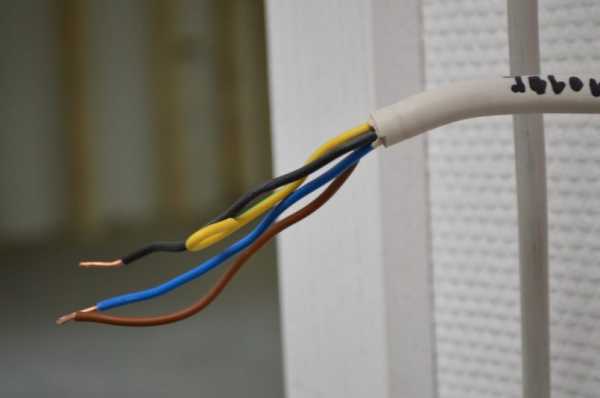

Цвета жил трехжильного кабеля
Для однофазной сети трехжильный медный кабель имеет цвета проводов для;
— фазы красный или коричневый цвет;— для нуля N синий или голубой цвет;— для обозначения цвета защитного заземления PE используется желто — зеленый окрас изоляции.
Различие в цветах нулевого провода N, заземляющего PE и совмещенного нулевого с защитным проводом PEN
Обозначение провода может быть PEN- это обозначения используется в электроустановках с глухозаземленной нейтралью, где нейтраль N заземлена. Цвет этого провода также желто-зеленый с синим цветом на концах проводника.
Некоторые импортные кабели могут иметь желтый или зеленый окрас изоляции провода заземления и сечение провода заземления может быть меньше, чем сечение фазных проводов. На изоляции провода заземления возможна маркировка PE, сечения провода и марка.
Обозначение цветами жесткости проводов
Сечение провода для заземления
Величина сечения провода для заземления играет большую роль в обеспечении электробезопасности. Неправильно выбранное сечение провода заземления не пропустит необходимую силу тока и не выполнит свое назначение.
Посмотрим, что говорится в ПУЭ о сечении проводов для заземления. ПУЭ глава 7.1.45 Сечение проводов для заземления в однофазных сетях выбирается равное сечению фазных проводов, если сечение фазовых проводов меньше 16 мм².

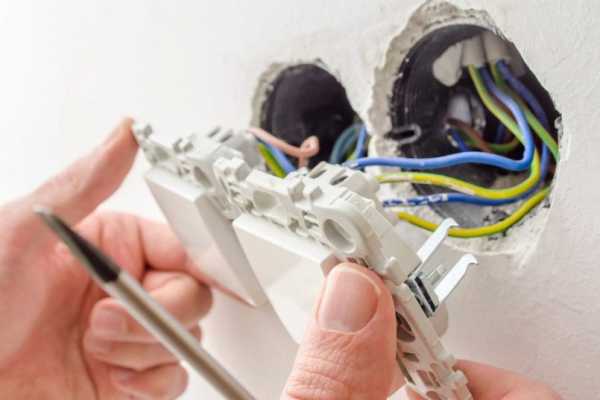

Т. е. если на розетку заведен кабель сечением 2,5 мм², то и на защитное заземление нужно заводить провод сечением 2,5 мм². Это когда провод заземления имеет изоляцию, если используется голый провод без механической защиты, то он должен иметь сечение 4 мм².
Когда на вводе в дом используются фазовые медные провода сечением 6 мм ², то и сечение медных многожильных проводников заземления должны быть не менее 6 мм².
Тоже интересные статьи
electricavdome.ru
Содержание:
Одним из основных защитных мероприятий, обеспечивающих безопасность людей, электрических устройств и оборудования, является заземление. Данная система выполняется в виде преднамеренного контакта выбранной точки электрической сети или прибора с контуром заземления. Она состоит из нескольких элементов, каждый из которых нужен для выполнения определенной функции. В их число входит провод заземления, соединенный с металлической пластиной контура и защищаемым объектом. Он окрашивается в желто-зеленый цвет. Требования к заземляющим проводникамКаждая электроустановка подключается к контуру с помощью используемого для этих целей заземляющего провода. Он является неотъемлемой частью всей системы, защищающей от поражения током при случайном касании токоведущих частей, находящихся под напряжением. В обычных условиях оборудование работает нормально и не имеет на корпусе электрического потенциала. Однако, довольно часто изоляция оказывается нарушенной и напряжение идет на металлические детали, выступающие в роли проводников. Основная функция защитной системы, в которой задействован и заземляющий провод, заключается в снижении потенциала, имеющегося на оборудовании, до показателя, близкого к нулевому значению и отведении его в землю. Заземляющий провод должен обеспечивать свободное прохождение такого же тока, какой образуется в случае короткого замыкания. В связи с этим, ко всем видам заземляющих проводников предъявляются определенные требования:
|
10i5.ru
Провод заземления для безопасного использования сети
Кроме очевидной пользы электричество несёт в себе смертельную опасность. Многие несчастные случаи происходят из-за того, что люди пользуются незаземлёнными электроприборами. В старых жилых постройках к розеткам подводили только фазу и ноль. Сегодня, согласно требованиям Правил устройства электроустановок (ПУЭ), кроме фазы и нуля, обязательно должен быть заведен провод заземления.
Действующие системы заземления
По согласованию с Международной электротехнической комиссией (МЭК), Госстандарт России установил общепринятые виды заземляющих систем, обязательных к установке в зданиях и сооружениях. Для жилых построек должны применяться разновидности системы TN. Сегодня ПУЭ определяет, что варианты TN-S и TN-C-S являются наиболее приемлемыми в плане безопасности. Раньше в жилых зданиях применяли TN-C, где роль заземляющего и нулевого выполнял один проводник по всей цепи.
Во избежание разногласий приняты единые обозначения проводников, использующихся при разводке электропитания.
- L1, L2, L3 – фазовые провода
- N –нейтральный, или нулевой, провод;
- РЕ – нулевой защитный, или заземляющий;
- PEN – нейтраль и заземление, объединённые в один провод.
Каждая из букв в названии заземляющей системы несёт определённый смысл. В буквосочетании TN буква Т даёт информацию о том, что заземляющий провод соединяется с нулевым (нейтральным) в источнике электроэнергии. То есть создаётся глухозаземлённая нейтраль. Таковым, например, служит трансформатор подстанции, от которого питаются жилые дома. Его заземляют, вбивая рядом три штыря в землю по форме вершин треугольника. Глубина их проникновения может быть значительной, так как они должны достичь водоносного слоя. Штыри заземления соединяет провод или металлическая полоса, образуя треугольный контур.
Вторая буква сочетания TN обозначает защитное зануление, то есть подсоединение открытых проводящих частей к глухозаземлённой нейтрали. Как видно из рисунка, в системе TN-C-S глухозаземлённая нейтраль расщепляется на два проводника – нейтральный и заземляющий. Это расщепление происходит на входе в жилые постройки. То есть от подстанции к постройкам трёхфазное напряжение передаётся по 4 проводам. В жилых помещениях к розеткам подключаются: провод заземления, нейтральный и один из фазных. К трёхфазным розеткам подсоединяются 5 проводников.
Чтобы сделать систему TN-S, нейтраль и заземление ведут отдельно, начиная с места, где образуется глухозаземлённая нейтраль. То есть – от трансформатора подстанции. Электричество подводится к постройкам таким образом, что заземление силового кабеля и зануление идут по разным жилам. Для этого потребуется 5-жильный силовой кабель. Разводка внутри здания производится так же, как в TN-C-S.
Выбор заземлителей и сечения заземляющих проводов
Кроме вышеописанных заземляющих контуров, ПУЭ допускают использование других естественных заземлителей. Ими могут быть:
- элементы зданий, выполненные из металла или железобетона;
- водопроводные трубы из металла – при условии, что они проложены в земле;
- металлические оболочки проложенных под землёй кабелей.
Категорически запрещено использование в качестве заземлителей труб отопления, газовых и канализационных систем. Нельзя заземляться от алюминиевых конструкций и оболочек кабелей, а также от железобетонной арматуры, если она была предварительно напряжена.

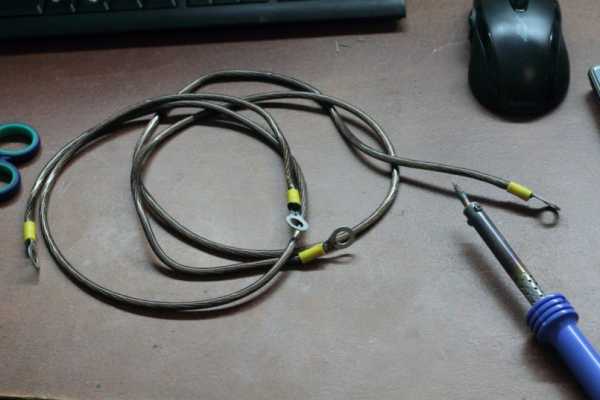

Сечение провода для заземления выбирается, исходя из определения ПУЭ. Если поперечная площадь фазного проводника однофазной сети меньше 16 мм2 – заземляющий провод должен иметь такое же сечение. К примеру, если к блоку розеток подключается кабель сечением 2,5 мм2, то изолированный проводник заземления должен иметь такую же поперечную площадь – 2,5 мм2. При использовании провода заземления, не имеющего изоляции, его сечение должно быть не менее 4 мм2.
При поперечной площади фазных жил от 16 до 35 мм2 кабель заземления должен иметь сечение 16 мм2. При использовании схем заземления TN-C и TN-C-S проводник PEN должен иметь минимальную поперечную площадь 10 мм2 с медной проволокой. Для алюминиевых проводов эта величина составляет 16 мм2.
Цветная маркировка

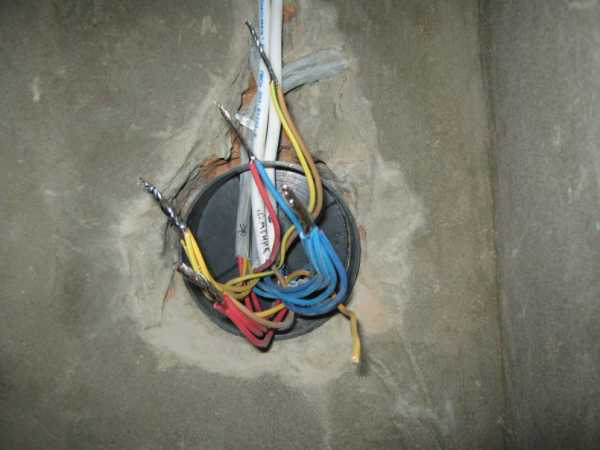

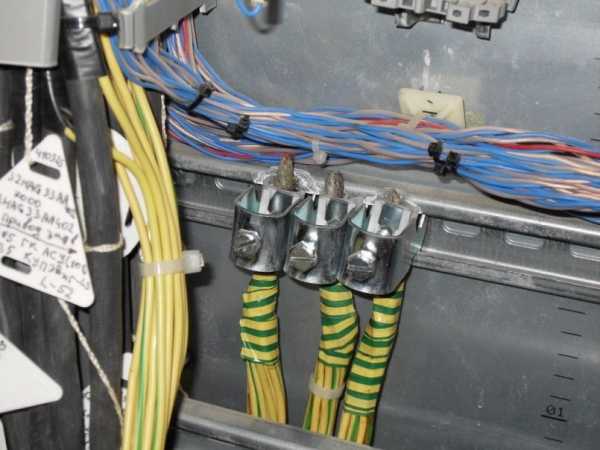

Чтобы во время монтажных работ не путать проводники, их изоляцию окрашивают разным цветами. К фазным жилам не предъявляется жёстких требований, поэтому их цвета могут отличаться. Заземляющий (PE), нулевой (N), а также объединяющий два предыдущих (PEN) окрашены только такими цветами:
- РЕ – жёлто-зелёным;
- N –голубым или синим;
- PEN – жёлто-зелёным с синими полосами.
Гамма фазных жил может быть довольно широкой.

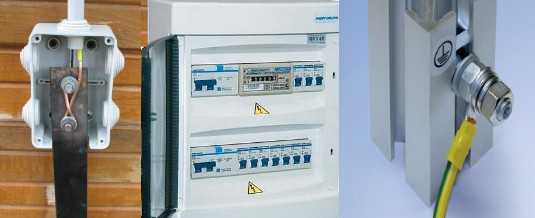

Заземление дачи, частного дома
Для частных малоэтажных построек обязательно требуется выполнять монтаж заземления. Оно позволит обезопасить проживающих там людей. В сельской местности по большей части построены линии электропередач (ЛЭП) старого образца. Поэтому о заземлении придётся позаботиться самостоятельно.

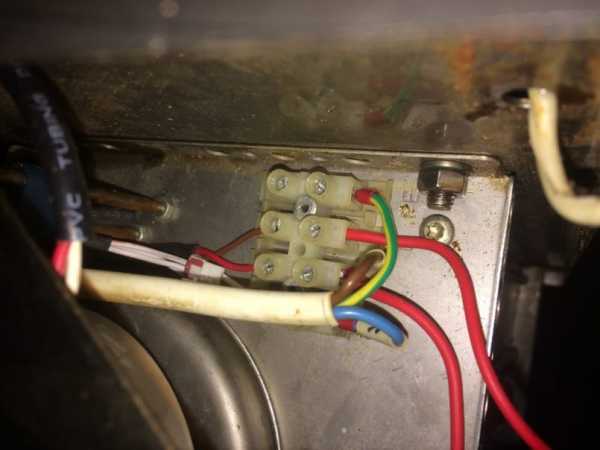

Корпусы таких бытовых приборов, как стиральная машина, электроплита, микроволновка, для безопасности лучше всего заземлить напрямую. В этом случае заземляющего провода в розетке может быть недостаточно. В дачных посёлках и сёлах заземляющие системы выполняют ещё одну важнейшую функцию – предотвращают пожары при попадании в постройку молнии. Только для этого к заземлению достаточно подключить громоотвод. Его нужно обязательно установить рядом с постройками.

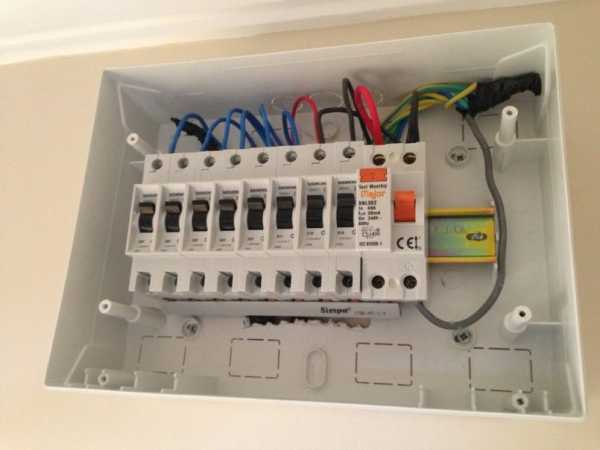

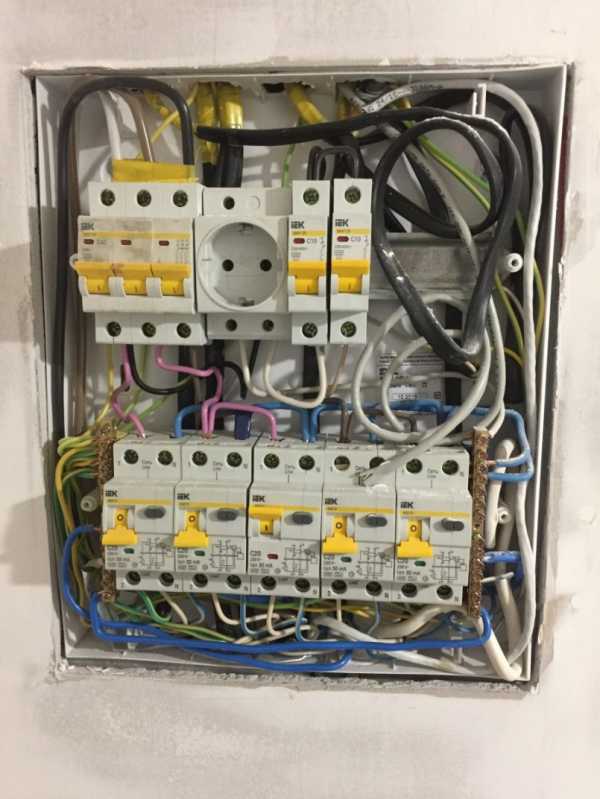

Для заземления в частном доме лучше всего подходит система TN-C-S. Она предпочтительна в том случае, если ЛЭП от подстанции к дому удовлетворяет требованиям ПУЭ. Это – защита проводника PEN от механических повреждений и обрыва, а также резервное заземление через каждые 100-200 метров. К сожалению, большинство линий электропередач не соответствуют этим требованиям. Поэтому используется система ТТ (см. рис.). Вот для чего нужен заземляющий контур рядом с домом или дачей. Таким способом подключают большинство частных малоэтажных построек. Только в этом случае кроме защитных автоматов требуется устанавливать устройства защитного отключения (УЗО).
Для штырей контура заземления используются металлические штыри диаметром от 16 мм или уголок. Нельзя использовать для этой цели арматуру – её калёная поверхность будет менять распределение тока утечки. Также нельзя красить штыри и места сварки – лучше использовать для предотвращения коррозии антикоррозионные смеси.
Какие марки проводов использовать

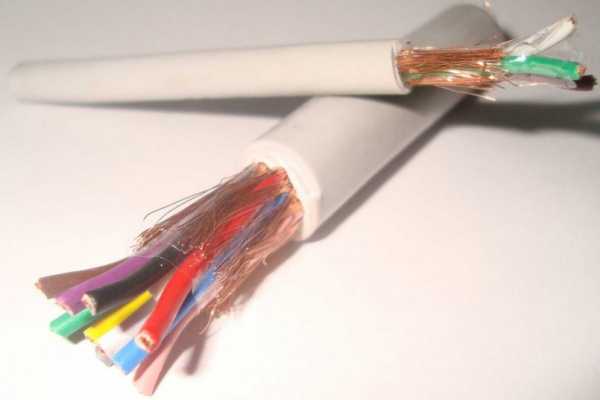

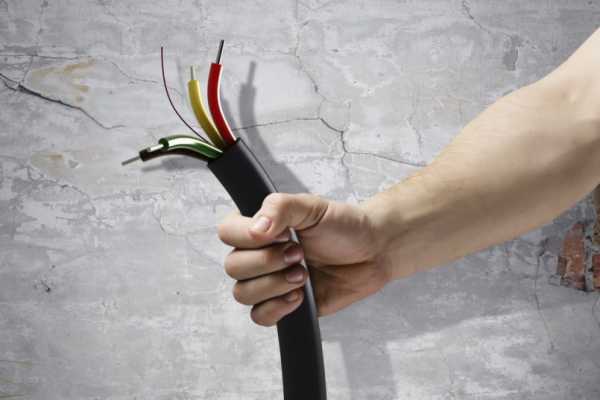

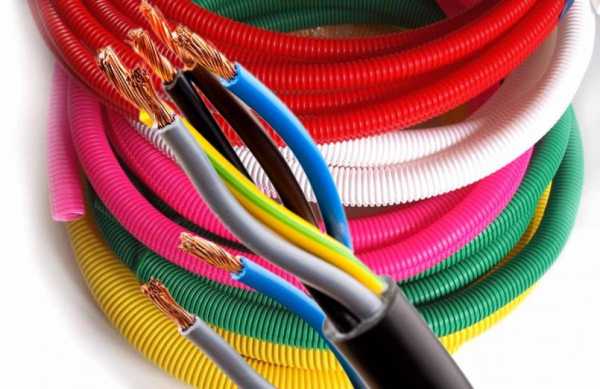

Каким проводом делать заземление? Этот вопрос многих ставит в тупик. Самое главное – для этого годятся только медные провода, поскольку их сопротивление электрическому току минимально. Второе обязательное условие – наличие минимум 3 жил. Они обеспечат подвод нуля, фазы и заземления. По поводу сечения жил – наиболее распространены 1,5 мм2 для разводки освещения и 2,5 мм2 для подсоединения блоков розеток. Если придётся отдельно проводить питание к духовому шкафу, электроплите или стиральной машине, следует согласовать сечение с мощностью этих устройств.

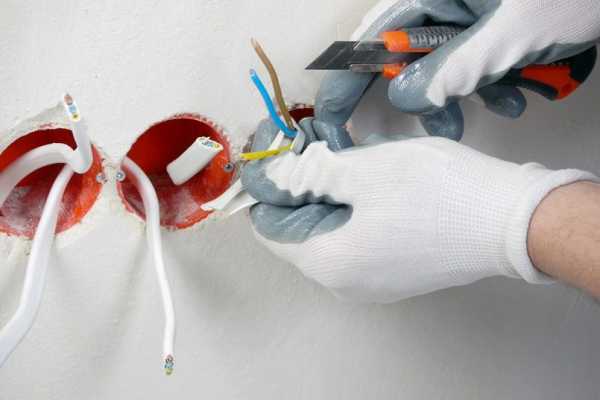

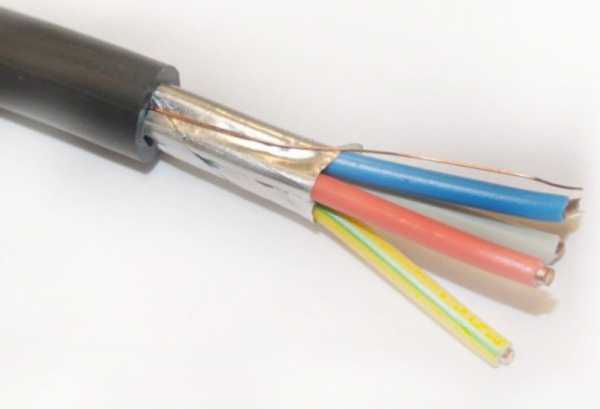

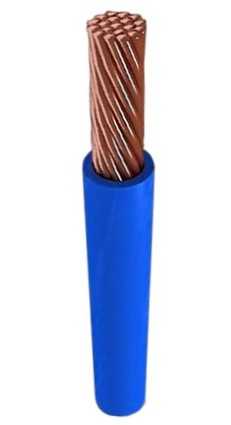

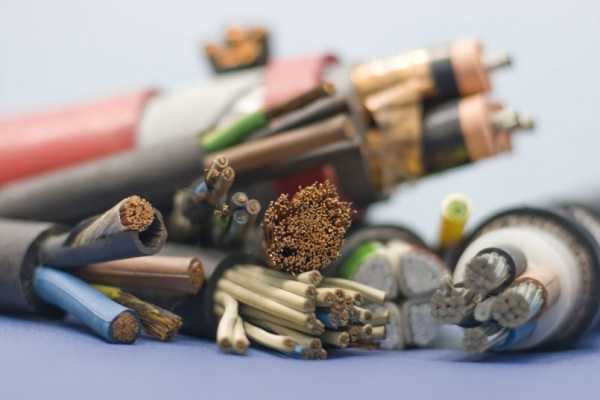

Лучше всего для этих целей подойдут такие кабели, как ВВГ, NYM или ПВС. Все они имеют изолированные жилы, а также внешнюю оболочку, изготовленную из изолирующего материала. Для проводки лучше использовать жилы с одной проволокой, так как многопроволочные с тем же полезным сечением имеют больший диаметр. С другой стороны, эти провода имеют большую надёжность и гибкость, чем кабели с монолитными жилами.
Вышеуказанные марки имеют довольно широкий ассортимент, но у каждой есть свои особенности. Например, NYM более гибок, чем ВВГ. Это свойство довольно важно, если требуется вести проводку в специфических условиях. ВВГ, в свою очередь, выделяется разновидностями, которые безопасны, в пожарном отношении – это ВВГнг, ВВГнг-LS и другие. Такое преимущество немаловажно, если приходится разводить электричество и заземление в деревянных постройках.
normdom.ru
