Сделать трубогиб самому: Трубогиб своими руками – чертежи, видео и фото самодельного гибочного устройства

Содержание

Трубогиб для профильной трубы своими руками. Особенности и классификация

Трубогиб входит в число необходимых в домашнем хозяйстве приспособлений.  С его помощью можно согнуть трубы для канализации, водостоков, изготовить несущий каркас для теплиц и выполнить много других аналогичных работ. Многие домовладельцы используют подобные агрегаты, выпускаемые современной промышленностью, однако стоят эти станки очень недёшево. Экономически выгоднее будет изготовить трубогиб для профильной трубы своими руками.

Особенности и классификация трубогибов

Прежде всего, необходимо знать для чего нужно данное оборудование. Как следует из названия, трубогиб помогает изогнуть трубную деталь (она может быть изготовлена из разного материала – алюминия, пластика, стали) с требуемым радиусом. Угол загиба варьируется в самом широком диапазоне – 0…180 градусов. При изготовлении трубогиба для профильной трубы своими руками неоценимую помощь окажут профессиональные схемы и чертежи.

В качестве критерия для классификации приспособлений промышленного назначения выступают тип привода и способ изгиба.

 Классификация агрегатов по типу привода. Существуют следующие виды данных устройств:



  • станки гидравлические. Бывают ручными и стационарными. С их помощью можно гнуть трубную деталь диаметром до 3 дюймов. Гидравлические трубогибы широко используются в производственной сфере;
  • электромеханические агрегаты. Данные конструкции пригодны для работы с любыми магистралями. «Умная» электроника, присутствующая в оборудовании для гибки профильной трубы такого типа, точно рассчитывает необходимое усилие нажатия и угол изгиба;
  • ручные приспособления. Применяются для гибки трубных изделий небольшого диаметра.



Классификация по критерию «способ изгиба». Согнуть деталь можно различными методами. В зависимости от реализованного в конкретном агрегате способа, трубогибы бывают:



  • сегментными.   Оснащаются специальным механизмом, позволяющим протаскивать и одновременно перегибать магистраль под требуемым углом;
  • устройства арбалетного типа. Оборудуются специальным приспособлением, представляющим собой изгибающий элемент;
  • пружинные приспособления. Оснащаются пружинами. С помощью таких станков для гибки профильной трубы можно обрабатывать пластиковые элементы.



Как самому сделать трубогиб для трубы профильного сечения

Чтобы создать такое устройство, вам потребуется ряд электроинструментов, в число которых входят шуруповёрт, болгарка (со шлифовальным и отрезным кругом), а также сварочный аппарат. Прежде, чем приступить к изготовлению приспособления для гибки профильной трубы своими руками все металлические компоненты станка рекомендуется покрыть предварительно антикоррозионной грунтовкой. Так увеличится его срок службы.

Алгоритм сборки агрегата представлен ниже. Для его реализации необходимо иметь представление о том, как будет выглядеть устройство в конечном итоге.



  • Из куска швеллера отрезается подходящий по длине кусок. Он будет служить в качестве опорной пластины каркаса.
  • После этого вытачиваются на токарном станке обоймы подшипников внутри роликов. К опоре в вертикальном положении привариваются два уголка. Их высота 10-15 сантиметров.
  • Из идентичного швеллера выполняется монтаж под валики основной несущей платформы. Её длина должна быть меньше аналогичного параметра нижней опорной пластины на 10 сантиметров.
  • На самом краю верхнего швеллера делается сквозное отверстие. В нём монтируется на резьбовую втулку отрезок недостающей длины данного элемента. Под отрезком размещается домкрат так, чтобы его подъёмник упёрся в регулируемую пластину.
  • Затем к верхнему обрамлению каркаса привариваются предварительно установленные в подшипники 3 ролика. Для поднятия над поверхностью пластины боковых роликов используется уголок, в то время как поднятие на большую высоту центрального ролика выполняется посредством профиля с прямоугольным сечением.
  • Место установки оси вращения – отверстие центрального ролика. К этой оси приваривается приводная ручка. Затем вал соединятся с остальными роликами цепью. Изготовление самодельных станков для гибки профильной трубы без цепи, оставляя в качестве приводного только один ролик, специалисты не рекомендуют. Объясняется это тем, что пробуксовка профиля при прокатке приведёт к снижению КПД. Приводной рычаг лучше оснащать поворачивающейся ручкой.



Сделать такой агрегат недостаточно - работа с самодельными трубогибами для профильной трубы требует владения определёнными навыками. Сегодня гибка выполняется двумя методами – холодным и горячим. Более простой в реализации первый способ, но он считается очень грубым: в месте, где в начале процесса ролик вдавливается в трубу, на профиле остаётся видимая деформация (остальная часть профильной трубы гнётся ровно).

Весьма значительные трудозатраты будут наблюдаться, когда холодным методом обрабатывается изделие с особо толстыми стенками. Тут оптимальный вариант – горячая гибка. Она предусматривает нагрев отрезка трубы на участке начального воздействия. Такой подход повысит пластичность материала, из которого было изготовлено профильное изделие. Источником огня может быть паяльная лампа.

Самый простой вариант

Если создание трубогиба профильной трубы своими руками по вышеописанной методике покажется сложным, самому можно сделать совсем простое приспособление. Речь идёт о конструировании шаблона. Этот вариант подходит для гибки медных и алюминиевых труб, однако обрабатывать на шаблоне стальной профиль достаточно сложно.

Самый простой образец представляет собой деревянную конструкцию. Из массива дерева (его толщина должна превышать диаметр описанной вокруг профиля окружности) вырезается полукруг. Размеры необходимо подбирать с учётом радиуса изгиба. Изготовленный полукруг располагается неподвижно на любой устойчивой поверхности, например, на верстаке, с правой от него стороны крепится упор, с помощью которого будет фиксироваться обрабатываемое изделие. На этом изготовление простейшего из приспособлений для гибки разнообразных профильных труб будет завершено. Сама процедура гнутья выглядит так: профиль помещается в отверстие между упором и шаблоном, затем путём давления на свободный конец трубы ей придаётся нужная конфигурация.

В случае, когда предполагается работа с полимерными трубными изделиями, подобный шаблон можно изготовить из металлических крючков. Их нужно жёстко зафиксировать на деревянной поверхности так, что бы был сформирован полукруг.

Как выбрать промышленный образец

К сожалению, не все домашние мастера могут выкроить время, чтобы изготовить трубогиб своими руками. Вместе с тем, приобретая такой инструмент, рачительный хозяин всегда исходит из принципа разумной необходимости. Агрегат должен решать возложенные на него задачи, не вводя домашнего мастера в неоправданные расходы

Основные критерии при выборе трубогиба ручного типа следующие:

  • производительность. Данный параметр определяет скорость работы механизма;
  • тип привода. Зависит от частоты использования аппарата и объёма работ;
  • максимальные геометрические размеры обрабатываемого профиля. Тут всё понятно.
  • принцип работы агрегата. Определяется спецификой исполняемых операций (сегментный, пружинный, арбалетный).

Особое внимание обратите на габариты инструмента. Их значения зависят от того, планируете ли вы выполнять процедуру реконфигурирования профильной трубы на рабочем верстаке либо у вас есть возможность установить под стационарный блок устойчивую прочную опору.

И знайте: качественный ручной или другой трубогиб для профильной трубы стоить дёшево не может, поскольку в процессе его производства используются прочные дорогостоящие детали. Эксперты рекомендуют останавливать выбор на продукции ведущих производителей, например таких, как Rothenberger (Германия),PROMA Machinery (Чехия), RIDGID (США), Bahco (Швеция) и других компаний.

Конечно, стоят они очень недёшево. В частности, цена арбалетного трубогиба от американского бренда RIDGID составляет около 1500 долларов. Поэтому, если работы носят разовый характер, целесообразней такие агрегаты арендовать.

Источник: http://trubamaster.ru

Самодельный трубогиб для круглой и профильной трубы

Оглавление публикации:
Самодельный трубогиб: как гнуть круглые трубы
Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой.

Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

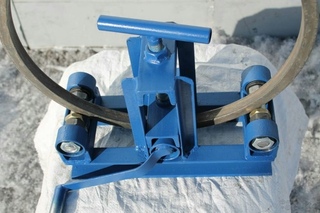

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Автор статьи Александр Куликов

Трубогиб своими руками: чертежи самодельного трубогибочного станка

Часто бывают такие ситуации, когда при обустройстве домашнего хозяйства, например, при установке каркаса теплицы или прокладке трубопровода, отличающегося сложной конфигурацией, нужно согнуть профильные трубы.

Чтобы облегчить такую работу, домашние умельцы пользуются специальными приспособлениями заводского производства. Однако подобные изделия стоят довольно дорого, следовательно, не у каждого есть возможность их приобрести.

Поскольку создать трубогиб своими руками не составляет особого труда, то и большой суммы на его изготовление тратить не придется. Конструкция настолько проста, что не требует применения особых дефицитных деталей. Создать такое изделие можно практически в любом помещении, например, в гараже. Этот самодельный трубогиб позволяет согнуть конструкцию согласно определенному радиусу кривизны. Поверхность цилиндрического изделия не будет деформироваться, к тому же исключено возникновение заломов.

Какими бывают трубогибы

Этот инструмент является незаменимым помощником, когда нужно установить теплицу, в которой каркас состоит из большого количества труб, согнутых под разными углами. Подобные приспособления представлены в нескольких вариациях, отличающихся принципом работы.

Гидравлические устройства предназначены для изменения направления отвода, сечение которого может быть:

  • квадратным;
  • прямоугольным;
  • без отверстий.

Пользуясь таким инструментом, необходимо помнить об одном существенном недостатке. При сгибании трубы изделие испытывает сильное давление, начинает изменяться значение внутреннего радиуса. Для водосточных конструкций подобные модификации являются недопустимыми.

Принцип работы пневматического приспособления отличается от гидравлического аналога. В состав изделия входят центр и трубка. Горячий воздух начинает двигаться по цилиндрической конструкции. Высокая температура позволяет согнуть практически любое изделие в определенном направлении. Во время работы можно быть уверенным в том, что деталь не сломается.

Электрические инструменты известны как прочные устройства, выполняющие различные функции. В основном они используются для работы с арматурой, причем совершенно неважно, какой она формы, а также для гибки труб разного диаметра.

Система оборудована электрическим приводом, функционирующим в автоматическом режиме. Главным достоинством этого устройства считается точность выполняемой работы. На таком станке можно гнуть трубы, изготовленные из различных материалов:

  • металлопластика;
  • стали;
  • меди;
  • алюминия.

В зависимости от принципа работы трубогибы бывают:

  • арбалетными;
  • сегментными;
  • пружинными.

Когда говорят о сегментном устройстве, подразумевается растяжение труб вокруг определенного участка. В основном такая система используется для работы с цилиндрическими изделиями небольшого диаметра и тонкой стенкой. Пружинные конструкции функционируют благодаря установленной пружине. Она может натягиваться, одновременно изменяя форму под большим давлением.

Самыми распространенными приспособлениями считаются станки, оснащенные арбалетной системой. В таком аппарате имеется специальная насадка, диаметр которой может изменяться согласно требуемым условиям. Ключевую роль играет размер цилиндрического изделия. Таким приспособлением выполняется холодная обработка различных стальных деталей круглой формы.

Трубогиб-улитка пользуется большой популярностью при гибке кованых изделий. Устройство помогает согнуть детали и получить маленькие диаметры.

Из каждого вида можно собрать самодельный трубогиб. Главное – понимать схему работы.

Роликовые системы

Этот модифицированный аппарат может быть оборудован прижимными колесиками, изготовленными из металла или полиуретана. При работе с мягким материалом возможно применение деревянных деталей.

Расстояние между роликами влияет на характеристику системы. При большом промежутке во время сгибания уменьшается давление на деталь. К недостаткам такой конструкции можно отнести образование минимального радиуса, поэтому определенная часть изделия не может быть согнута.

Самодельные ролики заменяются шарикоподшипниками. Причем прижимной элемент нужно обязательно заклинить, чтобы сборочный узел не начал прокручиваться.

Чтобы самодельный трубогиб можно было использовать для придания определенной формы профильной конструкции, его требуется модернизировать. При разработке чертежей необходимо предусмотреть установку боковых роликов в различных позициях. С двух сторон нужно зафиксировать металлические планки. Их основной функцией будет удержание заготовки в перпендикулярном состоянии относительно роликовых осей.

Колесики крепятся специальным винтом. Плавно затягивая роликовую систему, сгибаемая труба проходит через приспособление. После поворота фиксатора на определенный градус выполняется прогон цилиндрического изделия.

Пример создания такого устройства

Прежде чем начать производственный процесс, необходимо ознакомиться с приведенными ниже фотографиями и чертежами.

Самой важной деталью изделия считается ось. Если быть точнее, речь идет о подгонке и выборе конструкции вала. При необходимости прижимной винт можно заменить домкратом.

Технология изготовления трубогиба своими руками выглядит следующим образом:

  1. Покупаются подшипники. Оптимальным вариантом являются опорные модели, способные самоцентрироваться.
  2. Приобретаются две шестеренки.
  3. Согласно чертежам на токарном станке вытачиваются нужные валы.
  4. Если зубчатые колеса соответствуют конструкции, они сажаются на шпонку.
  5. Стопорная резьба нарезается в ограничителе.
  6. В кольце делаются несколько отверстий.
  7. Для металлической продолговатой детали выполняются специальные пазы.
  8. Аналогичные операции проводятся с узлом, фиксирующим подшипники.
  9. Для удобства монтажа полку швеллера для домкрата разрешается отпилить.
  10. Сваривается основа прибора.
  11. Крепятся ножки с использованием специального аппарата.
  12. Монтируется прижимной валик.
  13. Затягивается контргайка.
  14. На пружину вешается основа. Верхний упор нужно прикрутить болтами. При необходимости вал можно будет легко демонтировать.
  15. Внизу устанавливаются опорные валики.
  16. Для выполнения натяжения цепи изготавливается специальное приспособление. Для этого удобно использовать магнитный уголок.
  17. Фиксируются звездочки.
  18. Монтируются шпонки и натяжитель.
  19. Устанавливается вращательная рукоятка.
  20. Домкрат крепится на площадке двумя приваренными болтами.

Такой самодельный инструмент является незаменимым элементом в быту. Необходимо отметить, что качество сгиба ничем не уступает заводскому приспособлению.

Чтобы изделие приобрело товарный вид и было защищено от коррозии, его нужно покрыть краской или обработать специальным раствором.

Как из домкрата сделать трубогиб

Изготовить из домкрата трубогиб не просто, но возможно. Силовые способности полученного приспособления огромны. Сначала варится прочный каркас. Для создания многофункционального инструмента можно одновременно использовать гидравлический пресс и трубогиб.

Для изготовления конструкции разрешается применять любой домкрат (5-12 т). Нужно постараться сделать один общий инструмент, чтобы не разбирать его для транспортировки в багажнике автомобиля.

Такие большие нагрузки требуют надежной фиксации гидравлики к станине, чтобы исключить разборку крепления каждый раз после окончания работы.

Подходящий домкрат можно найти на автобазе, которая давно закрылась, или на авторазборке.

Пуансон изготавливается из старого шкива или толстой трубы, согнутой своими руками. Количество таких деталей ничем не ограничивается. Все зависит от диаметра заготовок, которые будут обрабатываться.

С каждого края станины крепится ось, на которую устанавливаются ролики. На них опирается трубная заготовка. Домкрат давит на пуансон, который направлен в центр детали. В результате цилиндрическое изделие начинает плавно изгибаться.

Как работает гидравлический трубогиб

Такая система функционирует по принципу домкрата. Максимальное давление, получаемое на штоке, находится в пределах 8-20 т. Создаваемое усилие напрямую зависит от нескольких параметров:

  • угла сгиба;
  • жесткости материала;
  • диаметра трубы.

В основном угол сгиба находится в пределах 90-220 градусов.

Самыми удобными считаются ручные трубогибы рычажного типа. Максимальный угол, на который они могут согнуть трубу, достигает 180 градусов.

Данное оборудование, относящееся к обжимному типу, позволяет свести к минимуму возможную деформацию обрабатываемого изделия. Аналогичный принцип применяется в электрических системах, когда необходимо согнуть деталь большого диаметра.

Похожие статьи:

чертежи, видео, работа в домашних условиях

Трубогиб — это разновидность прокатного стана, предназначен для изгиба под заданным радиусом труб различного сечения и диаметра.

О том, как именно он работает и как его можно сделать самому в домашних условиях, и пойдет речь в этой статье.

Назначение

Очень часто при работе с металлической трубой обычного (круглого) и прямоугольного (профильного) сечения требуется их изогнуть на определенный угол. Такая необходимость возникает вне зависимости от вида работ — прокладка ли это трубопровода по цеху, установка сплит-системы в квартире или же сварка из профтрубы скамейки или беседки на дачу.

Тонкие трубки, к примеру, медные, часто использующиеся в системах кондиционирования, можно согнуть руками, но изгиб вручную всегда нестандартный, а проще говоря — кривой. Для серьезного производства это неприемлемо. А толстую стальную трубу, особенно профильную, согнуть вручную невозможно. Вот в этой-то ситуации и приходят на помощь трубогибы. Они могут аккуратно, точно по заданному радиусу изогнуть трубу, не допуская разрывов, утончения стенок и иных деформаций металла.

Принцип работы

Принцип работы любого станка для изгибания труб, несмотря на большое разнообразие конструкций, одинаков:

  • Трубка либо фиксируется в двух точках, условно назовем их А и В, а в точке Б, находящейся между ними, на нее осуществляется силовое воздействие, которое приводит к образованию изгиба. Фактически это разновидность пресса.
  • Либо используются только две точки, одна из которых фиксирует трубу в пространстве, позволяя свободно скользить вперед-назад (в одной плоскости), а вторая представляет собой вращающийся роликовый зажим. Конец профиля зажимается в фиксаторе, ролик делает оборот на определенное количество градусов, профиль соответственно изгибается.

Существует множество разновидностей трубогибов, но все они обладают сходными элементами конструкции: в них есть одна или две стационарные точки фиксации для трубы и одна — подвижная. Ее ход в заданной плоскости и приводит к изгибу профиля.

В качестве точек опоры всегда используются ролики или вальцы. Изгиб трубы в жестких зажимах возможен, но легко может привести к разрыву материала. Если же профиль может свободно скользить в роликах, то он не повреждается.

Для сгибания профильных труб с сечением в виде прямоугольника и квадрата используется тот же принцип, что и для круглого сечения. Только трубогиб должен был собран на роликах с соответствующим желобом, иначе это вызовет деформацию профиля, а возможно и выход из строя всего механизма.

Разновидности

В первую очередь трубогибы делятся на ручные и автоматические. Первые предназначены для работы с профилем небольшого сечения, до 40х40 мм, поскольку более толстую трубу даже с помощью рычага согнуть руками невозможно. В быту используют преимущественно их, при этом встречаются мобильные и стационарные устройства.

Автоматические прокатно-изгибочные станы предназначаются для промышленных условий. Как правило, они стационарного типа.

Они оснащаются электрическим приводом от двигателя соответствующей мощности. Встречаются гидравлические или комбинированные — электрогидравлические модели.

Основная классификация идет по принципу действия:

  • домкратный (или арбалетный),
  • вальцовочный,
  • намоточный.

Первые два типа конструктивно очень схожи между собой. Есть два валика, через которые протягивается труба. На домкрате или прессе размещен третий валик или полукруглый упор, который осуществляет давление на профиль. Разница только в том, что при вальцовке профиль прогоняется под прессующим валиком с определенной скоростью, а сам валик закреплен неподвижно. А при использовании трубогиба «арбалетного» типа наоборот, на неподвижный отрезок профиля осуществляет давление опускающийся пресс.

Намоточный тип подразумевает, что изгибаемый материал фиксируется в одном ролике (или системе роликов) и наматывается на другой.

Каждый вид конструкции имеет свои достоинства и недостатки:

  • «Арбалет» конструктивно проще всего, его легче сделать в домашних условиях из обычного домкрата. Но аккуратно выгнуть конец трубы с его помощью сложно, кроме того, при изгибе на большой радиус он может привести к разрыву металла.
  • Вальцовочный станок обеспечивает высокое качество изгиба на любой радиус, но нуждается в двигателе для протяжки трубы. Именно этот тип чаще всего можно встретить в заводских цехах.
  • Намоточный бывает как стационарным, так и мобильным (ручным). Он особенно удобен для труб небольшого и среднего диаметра. Основным его недостатком является невозможность изменять окружность изгиба и варьировать радиус: они всегда зависят от ролика намотки.

На заметку: в промышленности активно используются трубогнущие станки с ЧПУ, которые могут выполнять из труб любые гнутые конструкции согласно заложенной программе.

Как сделать трубогиб своими руками?

Если вам необходим трубогиб для ремонтных работ по дому или даче, а работа планируется с трубами небольшого диаметра, то можно не покупать дорогое устройство, а смонтировать его своими руками из подручных средств. Вариантов изготовления существует бесчисленное множество.

Перед началом работы вам понадобится определиться с сечением и формой профиля труб, которые вы будете гнуть. Ширина и форма желоба роликов должны точно соответствовать диаметру и сечению трубы, иначе она либо застрянет в них, либо будет «гулять», что приведет к неровному изгибу или другим деформациям. Труба должна входить между роликами как влитая, не застревать и не болтаться. Либо необходимо использовать цилиндрические вальцы без желоба и контролировать протяжку вручную.

Также в работе вам могут помочь следующие чертежи:





Изготовление трубогиба вальцовочного типа

  1. На любое подходящее основание монтируется сварная рама. В нее устанавливаются два опорных ролика. В данном случае на рисунке расстояние между ними можно варьировать благодаря установке в пазы — чем больше расстояние, тем больше радиус изгиба.
  2. Ролики соединяются между собой через шкив велосипедной цепью, приводным ремнем и т. д так, чтобы они вращались одновременно.
  3. К раме приваривается или крепится на болтах конструкция, состоящая из опорного ролика с держателем и простого винтового механизма. Вместо прижимного винта можно использовать обычный домкрат.

Принцип действия прост: изгибаемый материал вставляется между опорными вальцами, сверху опускается ведущий ролик, обеспечивая необходимый прогиб. Чем сильнее нажатие, тем больше изгибается профиль. Если необходимо равномерно изогнуть большой отрезок трубы, например, для формирования основы под крышу теплицы, ролики приводятся в действие посредством ремня или цепи (вручную либо с помощью электродвигателя), в результате чего трубка протягивается и равномерно изгибается.

Изготовление трубогиба намоточного типа


Если возникла необходимость гнуть трубы небольшого сечения, но с малым радиусом изгиба, то можно собрать самодельный трубогиб намоточного типа.

Конструкция чем-то похожа на закруточную машинку для домашнего консервирования. Главная часть — два ролика с прямоугольными желобами точно по форме трубы. Ведущий ролик (на рисунке — большой) крепится на любое основание. Он будет обеспечивать радиус и закругление гибки трубы.

Малый ролик монтируется на рычаге. Конструкция работает следующим образом: один конец профиля вставляется в фиксатор. Профиль заправляется между роликами. С помощью мускульной силы (как правило) рычаг «наматывает» трубу на ведущий ролик.

Делаем Трубогиб для Профильной Трубы Своими Руками (20 фото)

Станки и инструменты /15-июл,2018,09;20 / 7140
Работая в гараже, домашней мастерской или на даче, весьма часто приходится решать вопрос сгибания труб по определенной окружности, или превращения ровных стальных полос с полукруглые. Это легко делается с помощью такого устройства как трубогиб, однако покупка заводской модели для домашних нужд может стать недешевым удовольствием. Гораздо выгоднее сделать трубогиб своими руками, с которым вы сможете сгибать трубы до нужных параметров. Самые простые и популярные варианты данного приспособления мы и рассмотрим в этой статье.

Что делают трубогибами



Сегодня профильная труба, которая доступна с различными видами сечений, является одним из наиболее востребованных металлических изделий. Она служит для сооружения самых различны конструкций – таких как теплицы, навесы, гаражи, ограждения, для прокладки трубных коммуникаций. И во время работы часто трубу необходимо сгибать – ровно и под определенным углом. И в этом может помочь только специально предназначенное для таких задач оборудование.

Описание работ



Чтобы изготовить станок для радиусной гибки профиля (трубогиб), нужны такие материалы: подшипники – 6 шт., двутавровая балка, крепежи, полоса.
Берем болгарку и пилим, чтобы получить необходимые детали.
Нужно убрать ребро, чтобы подшипники встали в таком виде, при котором с одной стороны можно было вставить вращающийся вал.
Затем нужно все зашлифовать.
После этого нужно просверлить отверстия с шагом в 40 мм, с расстоянием между крепежными отверстиями подшипников составляло 80 мм.
Теперь следует приварить полосу десятку – мы получим подошву.
Далее нужно приварить один двутавр на основание, чтобы он получился неподвижен. На него приваривается гаражная петля, а на петлю – второй двутавр.

Делается площадка под домкрат. Нужно вырезать петлю и приварить к площадке.
Перевернув конструкцию, нужно сделать ответные петли под домкрат, внизу под платформой и на основании. Где уже вынута внутренняя часть двутавра, мы посмотрим дальше.
По бокам приваривается полоска, в которой делаются два отверстия. Мы получаем посадочное место под третий вал, с регулировкой.

После сборки переходим к тестированию.
Убедившись, что все функционирует, зашлифовываем.
Покрываем краской.
Сборка.

Обзор самых популярных вариантов самодельных трубогибов


Наиболее технологичные и универсальные трубогибы – это модели, которые работают по принципу прокатки.

Именно устройствами такого типа – они зачастую оснащаются электроприводом – пользуются профессионалы, которым постоянно требуется сгибать трубы из материалов разного рода, в частности из нержавеющей стали.

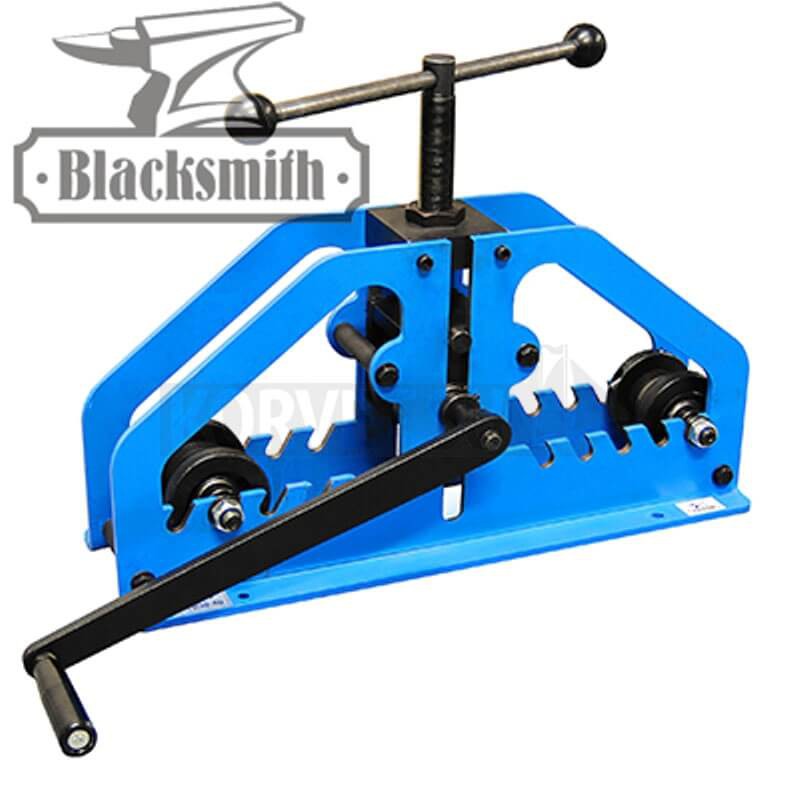

Конструкция такого приспособления основана на трех вращающихся роликах, один из них – прижимной. Поскольку давление прижимного ролика постепенно увеличивается, а для каждого нового положения ролика прокатка повторяется, то труба сгибается максимально аккуратно, с очень равномерным растягиванием стенок.
Выше мы увидели, как работают тубогибы, где материал протягивается благодаря вращению прижимного ролика. Однако различают устройства другого типа – в них труба двигается за счет того, что вращаются опорные ролики.

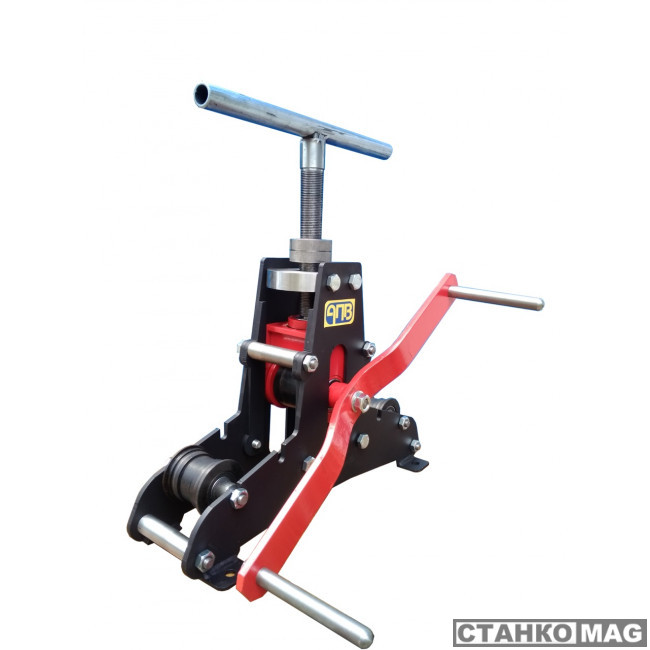

Здесь установлен винтовой домкрат


Трубогиб электрического или ручного типа с передачей вращения одному ролику имеет ограниченный возможности. Трубогибы с вращающимися обоими опорными роликами отличаются более сложной конструкцией, поскольку вращение передается одновременно на два элемента.

Более удобный вариант, как отмечают многие специалисты, – это трубогиб с нижним расположением прижимного ролика. По отзывам следить за сгибанием труб на такой конструкции существенно проще, трубы на загораживает верхняя несущая конструкция.

Трубогиб, в котором установлен электромотор и привод через две цепи


При рассмотрении любого из устройств для гибки труб можно отметить его довольно простую конструкцию, для работы которого использованы расчеты элементарных законов механики. Если нержавеющие, металлопластиковые и другие трубы часто сгибать не нужно, тогда вполне подойдет и устройство с ручным приводом.

Трубогиб для профильной трубы своими руками: способы изготовления

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Полезный совет! Прежде чем приступить к изготовлению трубогиба, необходимо разобраться в их видах. Выбрать следует тот, который наиболее подходит вам по функциональным возможностям и посилен для самостоятельного изготовления именно вами.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Полезный совет! Независимо от того, можно или нет согнуть трубу больше, чем предписано, делать этого не следует. Даже если вы сможете изогнуть изделие без повреждений, качество этого сгиба будет плохим, а это рано или поздно проявится. Поэтому минимального радиуса обязательно надо придерживаться.

Один из вариантов применения согнутого профиля — обустройство теплицы

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Изготовление самодельного гидравлического трубогиба

Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.

Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

Пример устройства для сгибания металлических труб, созданного своими руками

Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

  • выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

  • подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

  • все детали скрепить между собой при помощи сварочного аппарата;
  • полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

  • монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Полезный совет! Изготовить прокатный трубогиб без наличия чертежей и расчетов вам вряд ли удастся. Если вы не обладаете инженерными знаниями, то лучше найти готовую документацию, по которой и сделать станок.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Трубогиб (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

как сделать своими руками — Портал о строительстве, ремонте и дизайне

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

Гибочная труба без гибочного станка - самодельный стиль!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу - но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому. Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Так что в следующий раз, когда вам нужно будет согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. И алюминий, и медь достаточно мягкие, чтобы гнуться без особых усилий, но со сплавами, такими как нержавеющая сталь, все станет значительно сложнее. Еще одна вещь, о которой следует помнить, - это тип изгиба, которого вы добьетесь. Более мягкие металлы будут иметь U-образный изгиб, а более твердые - больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, вам могут понадобиться инструменты или дополнительная помощь. Прежде чем сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки. Кожа - один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки - вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие.Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например захват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины - это использование паяльной лампы. Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее податливой. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где хотите согнуться. Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания масштабных шаблонов.

Тиски

Закрепите трубку в тисках, чтобы она не двигалась. Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо удерживать ее при сгибании. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно согнуться.Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете делать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас возникли проблемы с рычагом, попробуйте использовать гаечный ключ. Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, привяжите кого-нибудь еще, чтобы помочь. Иногда становится проще, если один человек нагревает трубу, а другой гнет.

Связано: Как гнуть трубу с помощью трубогиба

Пружины изгиба

Пружины гибки - это простые инструменты, которые предотвращают перегиб труб при изгибе.Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева. Он поддерживает трубу при ее изгибе, чтобы она не сморщилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины - для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами.Поэтому, если вы изгибаете трубы более чем одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок - бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком - убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками - дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, например, носите очки и толстые перчатки. Если вы обнаружите, что вашу трубу трудно гнуть, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

Как построить трубогиб

Я хотел бы поблагодарить хороших людей из Blind Chicken Racing за то, что они предоставили основы для изготовления этого гибочного станка. Я продвинул их проект на шаг вперед и включил чертеж боковых сторон, и покажу вам, как устанавливаются поперечные распорки.

Это может показаться сложным, но это не так. Как только я сделал бока, они быстро сошлись. Здесь вы видите изображение готовой единицы. У этого есть матрицы для 1-дюймовой трубы, но для этого потребуются матрицы для 2-дюймовой трубы.

После нескольких незначительных корректировок этот трубогиб мне очень понравился. Корпус изготовлен из стальной пластины толщиной 1/4 дюйма, за исключением платформы домкрата, которая представляет собой стальную пластину 3/8 дюйма. Домкрат 12-тонный. Вам нужен короткий домкрат с винтовым удлинителем сверху.

Вы можете легко внести изменения в это устройство, я покажу вам, как я сделал свой, но не стесняйтесь вносить изменения, если хотите.Все, что вам подходит.

Итак, список материалов, которые вам понадобятся:

  • Для боковых сторон - либо 2 куска стальной пластины, 35 ″ x 24 ″ x 1/4 ″, либо (4 куска стальной пластины), 2 куска размером 6 ″ x 24 ″ x 1/4 ″, плюс 2 части размером 4 ″ x 29 ″ x 1/4 ″.
  • Для верхней поперечной распорки - 1 шт., Сталь 1/4 ″, 6 ″ x 4 ″
  • Пара возвратных пружин - я использовал пружины растяжения с прибл. Свободная длина 8 дюймов и диам. Они хорошо работают.
  • Для нижних поперечных распорок - 2 шт., Сталь 1/4 ″, 6 ″ x 6 ″
  • Для платформы домкрата и траверсы - 1 шт. Из стали 1/2 ″ или 3/8 ″ из ​​стали, от 5 ″ до 5 1/4 ″ квадрата, 2 шт. 1/2 ″ из ​​стали, от 3 ″ до 4 ″ x 6 ″ .
  • Для точек крепления возвратной пружины - 2 болта, 1/2 ″ x 3 ″ с 4 гайками.
  • Для пальца нижнего ролика - стальной стержень 1 ″ x 8 ″,

Для установки на траверсу - трубка диаметром 6 дюймов и диаметром 1 1/2 дюйма x 0,25 дюйма. Примечание: на рисунке ниже показан кусок купола длиной около 3 дюймов. Я изменил эту длину, чтобы увеличить внутреннюю ширину гибочного устройства на всю ширину - 6 дюймов в длину. Это не высечено в камне. Используйте то, что лучше всего подходит для вас. Сначала получите штампы.

Для центрирования ролика - 2 куска трубы, которые будут проходить через нижний штифт, примерно 3 дюйма длиной каждый.

Для нижней роликовой опоры пальца - 1 шт. Стальной уголок, 1/8 ″ x 2 ″ x 2 ″ x 6 ″ длиной. (эта часть не видна на картинке выше).

Для верхнего анкерного штифта - стальной стержень 1 ″ x 8 ″ (чем прочнее эта деталь, тем лучше). Используйте здесь высокопрочную сталь или, возможно, нержавеющую сталь, если она доступна. В моем я использовал гнутый штифт из мягкой стали, затем я перешел к необработанному компьютеру из инструментальной стали, который также погнулся. Затем я использовал кусок высокопрочного стального стержня, который, как я подозреваю, мог быть подвергнут термообработке.Это делает свою работу.

Для втулки поверх верхнего анкерного штифта - штанга трубы 1 ″, примерно 1/8 ″ стенки, 6 ″ длины.

Гибочная матрица, ведомая матрица, ролик и штифт доступны в Pro Tools. Штифт, о котором я говорю, - это часть, которая проходит через ярмо и гибочную матрицу. Ролик не виден на изображении выше, но он надевается на нижний штифт, и это то, на что опирается / катится штамп ведомого элемента.

Набор штампов, который я заказал, был для трубы 1 дюйм, радиус изгиба 3 1/2 дюйма, тип 120 градусов, используемый для установки на их модель HMP200.Этот штамповочный комплект подходит для труб со стенкой до 0,134 дюйма. Их цена (на момент написания) 155 долларов США. Вам также понадобится ролик с втулками, пропитанными тефлоном, и шарнирный вал диаметром 1 дюйм, который они продают. Я предлагаю, когда вы звоните им, убедитесь, что вы заказываете набор штампов, который подходит для их блока HMP 200. У них есть матрицы разного размера, для разных размеров труб и радиусов изгиба, поэтому все зависит от того, что вам нужно. Нажмите на эту миниатюру, чтобы увидеть их гибочную матрицу и сопрягаемый шарнирный вал.

Это рисунок, который вы могли бы использовать, если бы вы хотели обработать эти стороны лазером или вырезать плазменную резку из цельного куска.Я сделал свой, используя по две детали для каждой стороны, и сварил их вместе в точке, где основание встречается с вертикальной секцией. Это сработало хорошо и позволило мне использовать два небольших куска стали вместо одного большого для каждой стороны. Прошу прощения за отсутствие определения. Чертеж потерял некоторые детали в процессе преобразования из CAD-файла и сжатия до размеров этой страницы.

Боковые стороны

Если у вас есть материал для сторон, сварите их вместе (если вы собираетесь по маршруту из двух частей).Или вы можете нанести лазер на ваши стороны до тех же размеров, что и на этом чертеже (если вы собираетесь использовать стороны из 1 части). Если вы делаете эти бортики самостоятельно, разложите их и прорежьте отверстия кольцевой пилой. При просверливании этих отверстий было бы неплохо сварить обе стороны прихваточным швом, чтобы обе стороны выходили одинаковыми. В моем случае я пропустил выемку 15 дюймов и переместил ряд отверстий на 1/2 дюйма ближе к краю, а не по центру в верхней части, как вы видите здесь (выемка предназначена для обеспечения зазора для домкрата. ручку при накачивании домкратом).Прорезь может быть сделана путем соединения группы отверстий диаметром 1 дюйм или путем фрезерования пространства между двумя отверстиями. Все, что вам подходит. Я сделал свой фрезерованный, потому что прорезь лучше всего работает, если стороны чистые и прямые. Кроме того, я бы добавил небольшой радиус ко всем этим внешним углам (кроме верхних углов), если бы я делал эти срезы.


Когда ваши матрицы доставлены, вы можете начать приваривать поперечные распорки и использовать гибочную матрицу для сборки / разнесения ярма матрицы и проверки размера отверстий в ярме матрицы.Сначала я начну с основной части изгиба. Убедитесь, что все поперечные распорки одинаковой ширины. Я использовал перекладину 6 ″ x 1/4 ″ для всех моих подтяжек, так что все поперечные распорки были 6 ″. Расположение верхней распорки очевидно. Он расположен заподлицо с верхушками колонн. Приварите это.

Установите нижний ролик (ролик, который поддерживает матрицу толкателя), затем расположите нижнюю заднюю скобу так, чтобы матрица толкателя располагалась ровно, когда она опирается на скобу и нижний ролик.

Расположение раскоса вперед / назад не имеет решающего значения, вы хотите, чтобы эта распорка поддерживала штамп ведомого при его движении под штампом изгиба.Отметьте расположение скобы и приварите ее в этом месте.


Последнее, что вам нужно сделать, это сделать угол между сторонами гибочного станка, который войдет под ролик для штампа толкателя. Поскольку на ролик слишком велика нагрузка, нижний штифт будет отклоняться и изгибаться, если на нем нет опоры. Если вы можете найти термообработанный высокопрочный стержень для использования в качестве нижнего штифта, вам может не понадобиться поддержка под роликом. Если вы используете обычный стальной стержень, то вам следует включить эту опору.Установив нижний ролик на место, пора приварить опору для нижнего штифта. Он должен быть приварен так, чтобы между ним и валиком ролика оставался зазор примерно 1/32 дюйма.


Вилка матрицы поддерживает домкрат и удерживает гибочную матрицу. Сделано это так:

Ножки разнесены, чтобы соответствовать гибочной матрице. Оставьте небольшой зазор между матрицей и этими ножками. При сварке ножки будут втягиваться внутрь, поэтому убедитесь, что вы оставили достаточно места (возможно, 1/8 - 3/16 дюйма), чтобы гибочная матрица могла свободно качаться внутри ярма.


Приварите верх домкрата к трубке, которая надевается на верхний штифт, когда все это собрано вместе, и готово. Один последний комментарий - когда я попробовал свой, я обнаружил, что рычаг домкрата, который шел вместе с домкратом, был слишком коротким. Это не сработает, пока я не получу более длинный рычаг. Помните об этом, когда делаете первые сгибания. Кроме того, каждый раз, когда вы начинаете гибку, убедитесь, что передние поверхности штампа ведомого и гибочного штампа выровнены. Я считаю, что Pro Tools включает инструкции / дополнительную информацию по этой теме, когда они отправляют свои штампы.

Приведенная выше информация предоставлена: Terry Tasky Favorite Projects Посетите сайт Терри для получения дополнительной информации.

Как правильно согнуть металлические трубы и трубки в домашних условиях - сделать их из металла

Сегодня есть действительно удивительные инструменты, которые профессионалы используют для гибки труб. Трубогибы с компьютерным управлением могут откачивать сложные выхлопные трубы быстрее, чем вы можете сказать: «Я хотел бы получить эффективный и экономичный способ формирования трубы для выхлопных газов моей машины, если вы не возражаете».

Но иногда это просто невозможно. Трубы и трубы изгибаются разными способами с помощью различных инструментов. В этой статье я рассмотрю несколько различных вариантов в зависимости от вашего приложения, а также то, как вы можете это сделать должным образом. Просто ищите то, что лучше всего соответствует тому, что вы пытаетесь сделать. Все есть в оглавлении, поэтому не стесняйтесь просматривать его, чтобы найти нужную информацию.

Вводная информация

Хорошо, для начала давайте рассмотрим немного важной информации.А именно, в чем проблема сгибания труб и труб.

На самом деле есть несколько проблем, которых нужно остерегаться. Один из них - перегиб. Если вы просто возьмете кусок трубки и согнете его, он защемит и загнется в том месте, где находится изгиб. Это делает трубку слабой, и через нее ничего не может пройти. Никому не нравится, когда их трубки извращаются.

Второй - это растрескивание или утомление металла. Обычно это проблема для таких материалов, как медь и алюминий.Если металл не отожжен, можно ожидать проблем. Сталь, как правило, довольно пластична, поэтому нагревание может потребоваться только в том случае, если она слишком тяжелая, чтобы можно было согнуться.

Для большинства из них я бы порекомендовал сначала попробовать это на практике. Это позволит вам понять, как это будет выглядеть. Вы также можете проверить наличие трещин и решить, нужно ли его отжечь.

Как согнуть трубопровод для ЕМТ

Трубы EMT из оцинкованной стали или алюминия - отличный материал для конструкций.Кабелепровод - это материал, который вы обычно используете для прокладки проводов в промышленном здании. Это суперпрочный и довольно прочный материал.

Многие парни, которых я знаю, использовали его, чтобы построить такие вещи, как действительно прочные палатки и сараи. Некоторые люди будут использовать трубы из ПВХ, но трубопровод прочнее и (на мой взгляд) лучше выглядит. К тому же это очень дешево! 1/2 дюйма на 10 футов обычно обходятся вам чуть больше 3 долларов за длину. Вы можете отлично поработать с этим материалом.

Вот небольшой список идей, что с ним можно сделать:

  • Велосипед / квадроцикл
  • Рамы тележек (я бы рекомендовал сварные соединения, но сначала убедитесь, что вы очистили цинк)
  • Палатки и навесы
  • Теплицы
  • Стеллаж
  • Стойки (как для велосипедов и инструментов в гараже)
  • Карнизы
  • Маркизы
  • Решетка (решетки? Или шпалеры?)
  • Геодезические купола
  • Каркасы для компьютерных столов

С помощью кабелепровода ЕМТ очень легко сделать несколько профессиональных изгибов. Распространенным инструментом промышленных электриков является трубогиб. Самое лучшее в них то, что они действительно очень дешевые для более экономичных. Конечно, вы также можете взять его напрокат, но за такую ​​дешевизну вы можете просто купить его. Лучшая цена для ваших денег - это на Amazon. Вам нужно будет нажать на ссылку, чтобы узнать текущие цены.

Преимущество трубогиба в том, что он обеспечивает отличные и стабильные изгибы на протяжении всего проекта. Они изгибаются с радиусом, обеспечивающим прочность и неперегибаемость трубы, поэтому конечный результат выглядит великолепно.

Следует обратить внимание на то, что вы получаете трубогиб, диаметр которого соответствует диаметру трубы. Мне нравится 1/2 дюйма, потому что он дешев и с ним легко работать, но вы также можете получить его и большего размера, например, диаметром более 2 дюймов. Я не уверен, насколько их тяжело сгибать, но в руке; Я никогда лично не работал с чем-то настолько большим.

Преимущество трубогиба в том, что на нем есть множество действительно полезных отметок, чтобы вы знали, под каким углом вы изгибаете.Они очень удобны, и ваш проект будет запущен в кратчайшие сроки.

Если вам нужны более плотные изгибы или вы не хотите гнуть металл самостоятельно, вы можете просто купить связку литых под давлением цинковых соединителей и скрепить все вместе.

Как согнуть выхлопные трубы

Для этого действительно стоит использовать трубогиб. Это просто делает ваши изгибы очень легкими и чистыми. Правильный трубогиб будет иметь несколько размеров матриц, соответствующих диаметру вашей выхлопной трубы, и будет следить за тем, чтобы вы не перегибали его.

Спросите своих приятелей, есть ли у кого-нибудь доступ к нему. У многих металлических магазинов один спрятан в углу.

Если честно, лучше всего отнести его в вытяжную мастерскую. У этих ребят будут машины стоимостью от 7 тысяч долларов, и они смогут делать это быстрее и дешевле, чем вы. Они тоже получатся красивыми.

Другой вариант - купить кучу предварительно отформованных деталей, затем разрезать их и сварить вместе. Я, наверное, пошел бы по этому пути, прежде чем пытаться сам их согнуть.

Вот пример того, что можно купить по разумной цене:

Если вы хороший сварщик, у вас может получиться отличная выхлопная система. К тому же это веселая работа. Просто имейте в виду, что у вас могут возникнуть проблемы с проверками в будущем, если вы сделаете это самостоятельно. Это зависит от того, где вы находитесь, но большинству мест не понравится тот факт, что вы не сертифицированы для этого. Что-то связанное с риском утечек, из-за которых токсичный газ будет выделяться до того, как он пройдет через каталитический нейтрализатор, что нанесет вред окружающей среде и легким маленьких детей.

В качестве альтернативы можно использовать песчаный метод. Для чего-нибудь такого большого, как выхлопная труба, потребуется немного терпения и мускулов, но это выполнимо. Я подробно расскажу о песочном методе ниже, поэтому просто прокрутите вниз, если хотите, попробовать.

Как гнуть медную трубку

Обычно вы можете встретить два типа медных труб: прямые отрезки трубы и гибкие спирали.

Гибкая катушка легко сгибается. Вот для чего он нужен.Стенки тонкие, и вы можете даже (до некоторой степени) согнуть его руками, если это будет широкий изгиб. Однако для более резких вещей вы, вероятно, его перегибаете.

Если вам нужно что-то, что может гнуть трубу меньшего размера (например, с внешним диаметром 1/4, 3/16 и 3/8), вы можете приобрести небольшой ручной трубогиб, который значительно упрощает эту задачу. На Amazon есть такая замечательная вещь. Это от Тектона; он действительно прост в использовании и идеально подходит для мягких материалов, таких как медь, алюминий и тонкостенная сталь.К тому же это действительно экономично, текущую цену вы можете узнать здесь.

Основная проблема с гибкой катушкой - это выпрямление. Если вы хотите, чтобы он был хоть немного виден, я бы настоятельно рекомендовал , , приобрести выпрямитель для трубок. Это тот, который крепится в тисках (вы также можете вкрутить его в кусок дерева, чтобы он оставался стабильным) - это хороший результат для ваших денег, поскольку он действительно работает. Существуют более дешевые модели, но поскольку они регулируются, вы получите значительно более прямую трубу.Все, что вам нужно сделать, это воткнуть трубку, повернуть ручку, чтобы отрегулировать ее, и протянуть медную трубку. Работает как шарм.

Не хотите покупать инструменты?

Вот странный прием, который действительно сработает, если вы освоитесь: выходите на улицу. Разложите длинный кусок фанеры 2 × 10 или натяните на него трубку примерно такой же длины. Осторожно качайте трубку, как будто вы в медленном движении рубите дрова топором. Не то чтобы Тор делал прыжок по земле; ты будешь выглядеть глупо.Ударьте по дереву. Если вы сделаете это осторожно, он выпрямится.

Не судите меня. Я сделал это, и это работает. Я увидел, как парень упомянул об этом на форуме, и решил попробовать. Только не ударяйте по ней слишком сильно, иначе трубка сплющится к концу.

Для труб прямой длины лучше использовать только локти и суставы. Этот материал не очень любит сгибаться, его очень легко расколоть, расколоть или перекрутить.

Если действительно нужно согнуть, попробуйте нагреть.Фонарик водопроводчика подойдет, если вы наберетесь терпения. Ацетиленовая горелка будет работать намного быстрее. Вы также можете попробовать отжечь его, если не хотите работать с ним, пока он горячий.

В качестве альтернативы вы можете попробовать метод с песком или замороженной мыльной водой, о котором я расскажу позже.

Как согнуть тормозную и топливную магистрали

Для профессионального изгиба тормозных и топливных магистралей используйте инструмент для формования тормозных магистралей.

Вы определенно можете согнуть их вручную, если будете практиковаться и терпеливо, но гибочные машины для тормозной магистрали очень просты в использовании (особенно в тесноте), они делают красивые и крутые повороты, и ваша работа будет выглядеть намного лучше.

Хотя, честно говоря, мне не повезло с множеством дешевых инструментов. Есть так много мусорных трубогибов, которые даже не работают, иначе они сломаются, как только вы попробуете первый изгиб.

Если вы собираетесь его купить, стоит потратить немного больше на что-нибудь с узнаваемым брендом. Я люблю ту, что от Иствуда. Он по-прежнему по разумной цене, он работает очень хорошо (просто возьмите и поверните), и на линии будет минимальное обжатие. С этим инструментом ваши линии будут выглядеть красиво и аккуратно.Проверьте здесь текущие цены.

Если у вас много терпения и вы хотите идеальных результатов , вы также можете попробовать сгибать руки с помощью метода замороженной мыльной воды. Если вы немного потренируетесь и не торопитесь, у вас могут быть идеальные сгибания рук без каких-либо видимых следов. Это отлично подходит для утомительных вещей, таких как реставрация классических автомобилей, когда вы хотите, чтобы все было в первозданном виде. Я подробнее рассмотрю этот метод ниже.

Как свернуть трубы и трубки

Это отличный способ гибки трубы и трубы, но инструменты немного дороже.

С помощью этого метода можно получить достаточно ровные изгибы большого радиуса. Он работает, проталкивая трубу между тремя роликами, которые сжимают и толкают металл, когда он катится. Ролик подходит для труб любого типа, будь то квадратные или круглые. Все, что вам нужно, это матрица соответствующей формы. Вы также можете формировать более тяжелый материал, так как вы можете постепенно пропускать материал через ролики несколько раз. Другими словами, это надежный вариант для большего количества элементов конструкции.

Обратной стороной является то, что это может быть медленным. Есть автоматизированные, которые могут быть довольно эффективными, но чаще можно увидеть вариацию на ферме - что-то вроде гидравлического домкрата или большого маховика будет перемещать ролики. Есть рукоятка, которая приводит в движение одно из колес и протягивает трубу через ролики. Нередко приходится перекатывать его примерно 60 раз, чтобы получить хороший изгиб. Ваши руки будут в хорошей форме, если вам придется согнуть несколько труб.

Вы также получите небольшой изгиб на обоих концах изгиба.Ничего особенного, просто что-то слегка заметное.

Как сгибать трубы и трубки с помощью песка

Мне не удалось это доказать, но я слышал, что Ferrari раньше (и, возможно, в настоящее время) использовали (d) этот метод для ручной формовки своих выхлопных труб. Этот метод (вместе со следующим с замороженной мыльной водой) требует немного усилий, но результаты действительно впечатляют.

Одна вещь, которая не нравится людям в использовании инструментов для формовки труб и насосно-компрессорных труб, заключается в том, что они деформируют металл при изгибе.По сути, если вы вставите шар, который идеально входит внутрь трубы, и попытаетесь прокатить его, он застрянет там, где начинается изгиб. Это связано с тем, что там, где штампы слегка сдавливают металл, будет небольшое углубление.

Чаще всего это не проблема. А вот парням-перфекционистам песочный метод действительно интересен.

Вот как это работает:

Создайте форму с желаемым радиусом. Это можно сделать несколькими способами.Вы можете использовать дерево, чтобы придать желаемой форме радиус. Примите во внимание чрезмерный изгиб, так как металл захочет немного отскочить. Найдите способ зажать один конец, не раздавливая его. Вы можете покрыть древесину листовым металлом, чтобы не обжечься при нагревании трубы.

Заглушить один конец трубы / трубки. Заполните его очень сухим песком . Затем заполните трубку песком, осторожно утрамбовывая ее. Не упаковывайте плотно, только плотно. Заполните его полностью.Затем подключите другой конец.

Обычно существует два распространенных способа закупоривания концов: либо обжать их, а потом отрезать, либо набить тряпкой (лучше для мелких вещей).

Теперь нагрейте металл горелкой. Не торопитесь. Это займет немного больше времени, так как вы также нагреваете песок, но песок также поможет сохранить часть тепла во время сгибания. Получите это докрасна.

Указание по безопасности: если песок влажный, существует вероятность взрыва трубы, потому что пару некуда идти.Чтобы песок перед использованием тщательно просох, его следует тщательно приготовить. Я люблю запекать его в течение часа в духовке перед употреблением.

Теперь поместите трубу в ту форму, которую вы построили. Для работы с трубой используйте сварочные перчатки. Вы его нагрели, значит, будет жарко. Зажмите один конец, а другой потяните по этому радиусу, пока не получите желаемый изгиб. Будьте терпеливы, не торопитесь. Не ждите, что ваш первый получится идеальным. Дайте ему немного остыть, прежде чем вынимать его.

У этого метода есть несколько сложных аспектов.Например, правильно почувствовать, насколько плотно набивать песок. Слишком туго, и для сгибания потребуется гораздо больше мышц. Он также может слишком сильно растянуть металл на одной стороне изгиба, и его будет очень трудно вытащить. Слишком мало, и труба разрушится сама по себе.

Также может потребоваться немного практики, чтобы получить правильный размер радиуса и отметить, где изгибы должны начинаться и останавливаться. Это особенно верно, если вы пытаетесь сделать что-то действительно точное. Если вы не будете очень осторожно удерживать зажатый конец, вы, вероятно, захотите отрезать несколько дюймов, потому что зажим действительно деформирует трубу.

На самом деле это крутой способ гибки трубы. Поначалу получение желаемых результатов может быть очень неприятным, но со временем вы сможете выполнять отличные изгибы. Многие профессионалы используют этот метод и по сей день для выполнения премиальных работ. Это тоже действительно старая техника. Судя по всему, они занимались этим сотни лет. Не спрашивайте меня, кто «они».

Отлично подходит для материалов большего диаметра, например (по моему опыту) 3/4 ″ и выше. Сложнее всего достать песок.Для трубок меньшего размера обратите внимание на замороженную мыльную воду ниже.

Как согнуть трубу и трубки с помощью замороженной мыльной воды

Отлично подходит для небольших трубок из пластичных материалов. Например, латунь, алюминий и сталь.

Итак, вот что самое интересное в методе замороженной мыльной воды: в замороженном состоянии он образует твердый гель (консистенция измельченного эскимо), а затем тает и смывается. Мыльная вода также самосмазывается, поэтому она очень гладкая изнутри при изгибе.Царапин нет.

Вот как это сделать:

  1. Смешайте мыло и воду в соотношении 1: 1. У меня нет технической информации о точном идеальном соотношении, но это то, что я сделал, и это сработало.
  2. Закройте один конец трубки. Самый простой способ сделать это - просто зажать и отрезать позже.
  3. Влить смесь.
  4. Закройте другой конец.
  5. Поместите его в морозильную камеру на ночь.
  6. Создайте форму. Используйте дерево, колышки, случайные круглые предметы, все, что вам подходит по форме.Для небольших вещей с крутым изгибом используйте край 2 × 4.
  7. Вынуть замороженную трубку из морозильной камеры.
  8. Теперь согните его над своей формой.
  9. Поздравляю. Теперь у вас есть изогнутая трубка.

Этот метод позволяет получить действительно хорошие изгибы без перегибов. Я слышал, что это более или менее тот метод, который они используют для изготовления медных инструментов, таких как трубы, тубы и тому подобное. Я не знаю, действительно ли это мыльная вода или какой-то другой вид гелевой смеси, которая не должна быть холодной, но принцип тот же.

Дайте трубе нагреться и снимите заглушки. Слейте мыльную воду и тщательно промойте трубку.

Вот и все, теперь вы вооружены необходимой информацией, чтобы овладеть искусством трубогиба! В конце концов, вам нужно решить, стоит ли гнуть трубу / трубу или просто использовать стандартные соединения. Соединения часто проще и быстрее, в то время как изгибы обычно сильнее, с меньшей вероятностью утечки и (если вы хорошо поработали) красивее.

Вопросы / комментарии? Разместите их ниже.Вы также можете быть действительно крутыми и поделиться этим в социальных сетях. Все классные это делают.

Связанные вопросы

В чем разница между трубкой и трубкой?

Практическое правило, чтобы запомнить разницу между трубкой и трубой, заключается в том, что трубка измеряется ее внутренним диаметром, тогда как труба обычно измеряется ее внешним диаметром.

Неточный внутренний диаметр трубы; это номинальный размер. Значит, они будут немного больше рейтинга.Представьте себе это так: размер трубы равен диаметру шара, который может безопасно пройти через систему, не застряв.

Как согнуть стальные квадратные трубы?

Это сложнее с точки зрения того, сколько силы вам нужно, но в целом вы можете сделать это, используя тот же общий подход, что и для круглых труб. Если вы формируете его с помощью инструмента, штампы будут плоскими, а не закругленными.

Другой вариант - вырезать V на внутренней стороне сгиба, затем согнуть его, а затем сварить изнутри.Это прочное соединение, и (если вы хороший сварщик) оно может красиво выглядеть.

Что такое взять?

Приемник - это термин изгиба кабелепровода, который относится к количеству кабелепровода, которое будет принимать изгиб. По сути, это то, сколько вам нужно смещения от начала изгиба до места выпрямления.

Обычно ссылка наносится на ручку гибочного станка. При разметке линий используйте этот номер, чтобы правильно определить расстояния.

Как самостоятельно согнуть трубы и рамы

В этом посте мы поможем вам сгибать трубы и рамы, не тратя кучу денег на дорогие инструменты.

Первое, что вы должны сделать (чтобы трубка не перегибалась), это наполните трубку песком. Вы можете закрыть оба конца трубы, сварив ее или разбив их с обеих сторон. Если у вас есть другой творческий способ сделать это, например, использовать большую металлическую пробку, это тоже подойдет.

Примечание: Если вы закрываете трубку сваркой, убедитесь, что песок сухой (мокрый песок = превращение трубки в скороварку = потеря лица). Убедитесь, что трубка заполнена до максимума.

Есть много способов согнуть трубку, и мы подберем малобюджетные!

# 1 - Fiesta (подходит для тяжелых изгибов и прочных / больших труб)

Хочу рассказать о Ford Fiestas. Да, маленький хэтчбек с четырьмя колесами. В частности, между регистрационными знаками J и N.

Что такого хорошего в этих праздниках? Что ж, оказывается, что задняя цапфа держится на четырех болтах, а задний барабан имеет, грубо говоря, четырехдюймовый радиус.Четыре дюйма - это по счастливому совпадению радиус, который вам нужен для изгибов рамы мотоцикла.

Трубогиб - один из самых труднодостижимых предметов оборудования, который вам понадобится для создания или модификации рам. Гидравлические станки, которые вы видите в супермаркетах с инструментами, представляют собой трубогибы и плохо справляются с их гибкой. Поэтому я сделал один из заднего моста и ступицы Fiesta, и он, кажется, намного лучше справляется с изгибом труб и не должен стоить больше 50 фунтов стерлингов снаружи.

Во-первых, поймайте свою Fiesta.Снимите одно из задних колес, а затем снимите колпачок с центра тормозного барабана и открутите гайку, которая удерживает барабан / ступицу и снимает ее, вы должны иметь в виду, что левое колесо имеет левую нить.

За задней пластиной тормоза есть четыре болта, которые прикрепляют поворотную ось к балке. Как только они открутятся, вы можете снять поворотную ось и оставить заднюю пластину тормоза на автомобиле.

Вам понадобятся поворотная ось, барабан / ступица, крепежные болты поворотной оси, стопорная гайка и крышка барабана / ступицы, а также как минимум две колесные гайки. Этот гибочный станок должен работать с трубкой с внешним диаметром 1 дюйм, 1 1/8 дюйма и 1 ¼ дюйма, но вам нужно будет сделать шаблон и слайдер для каждого размера, чтобы можно было захватить другую втулку, пока вы там.

Материалы, которые вам понадобятся: примерно 14 футов секций стеновой коробки размером 40 мм x 80 мм x 3 мм, фут секции стеновой коробки размером 1 на 1 by на 1/8 дюйма, фут трубы или трубы, которая будет перекрывать трубка, которую вы хотите согнуть, какая-нибудь пластина диаметром дюйма и что-то около 6 футов длиной, из которой можно сделать ручку, а также различные другие мелочи.

Подробнее об этом

здесь (мы взяли только часть истории, чтобы сделать этот пост более управляемым)

# 2 - Деревянный гибочный станок (малый) (подходит для легкого изгиба)

Здесь я показываю быстрый и грязный метод сгибания алюминиевых трубок. Я документирую, как построил новый носовой поручень для своей парусной лодки.

Шаг 1. Соберите приспособление

Здесь я провожу кривую, которую хочу, на обрезке пиломатериалов. Этот лом будет использован для изготовления приспособления для гибки.Я просто использую пару старых 2х4.

Ваша древесина должна быть немного толще диаметра трубы, которую вы хотите согнуть.

Шаг 2: Распилите пиломатериал

Просто вырежьте приспособление для рисования. Используйте ленточную пилу, если она у вас есть. Я не знаю, поэтому я просто использовал лобзик. Обрежьте приспособление, чтобы оно было немного меньше желаемого изгиба. Это обеспечит пружинное действие трубки. Поскольку я использовал две части 2х4, я сделал небольшую косынку, чтобы скрепить их вместе (2-й рисунок). Совет: добавьте небольшой скос внутрь внизу разреза.Это предотвратит выскакивание трубки из зажимного приспособления при изгибе.

Шаг 3: Не гните так

Если вы сделаете это, вы почти наверняка получите перегиб трубки.

Шаг 4: Готовность к сгибанию

Здесь вы видите, что я беру кусок лома (из предыдущего разреза) и прикрепляю его к столу, чтобы закончить приспособление.

Вам нужно изгибать только с одной стороны, обеспечивая при этом поддержку трубки во время изгиба. Во время сгибания старайтесь удерживать давление на кондуктор, а не на трубу.

Возможно, вы захотите попрактиковаться с дешевым алюминиевым кабелепроводом, чтобы освоить его. Когда будете готовы, возьмите отполированный материал.

Прочтите об этом И ПОСМОТРИТЕ ВСЕ ФОТОГРАФИИ здесь (мы взяли только часть истории, чтобы сделать этот пост более понятным)

# 3 - The Wood Bender (большой) (подходит для тяжелого изгиба)

Самодельный трубогиб из нержавеющей стали, предназначенный для гибки труб из нержавеющей стали 304 диаметром 7/8 дюйма (толщина стенки 3/64 дюйма).Им нужен был трубогиб, чтобы сделать индивидуальный спрей-уклон (и, возможно, также верх от купальника) для нашей 20-футовой парусной лодки Cat Ketch. Стоимость составила около $ 50 материалов и 6 часов труда. Около половины из 50 долларов было потрачено на фанеру и болты, а другая половина была потрачена на фрезу с круглым носом 7/8 дюйма. Гораздо дешевле и эффективнее, чем любые другие варианты, которые они исследовали.

# 4 - Трубогиб малый из металла

# 5 - Изготовление собственной головки для гибки труб

Дополнительную информацию в Википедии можно найти здесь.

# 6 - Использование дешевого гибочного станка

Что ж, они работают очень хорошо, ЕСЛИ вы НЕ хотите создавать чрезмерный изгиб. Трубка будет перегибаться, и вы можете НЕМНОГО предотвратить это, засыпав ее песком, но это все. Он не будет работать с тонкими выхлопными трубами и т. Д.
Плюсы этих маленьких машин: они довольно дешевые ...

Вы также можете сделать это вручную (это работает только с маленькими, легкими и тонкими трубками) с помощью такого инструмента, как , этот .

Мы надеемся, что это вдохновило вас на то, как гнуть трубы для ваших проектов cafe racer!

[Edit] Мы также нашли это в сети. Очень красиво и просто 🙂

Выбор трубогиба 101

Вы захотите взять несколько вещей во внимание при выборе трубогиб для ваше приложение. Один из первых шагов это определить ваш текущий изгиб потребности и прогнозировать будущий рост в этот аспект вашего бизнеса.Ты производите разовые проекты, вы ожидайте изгиба от низкого до среднего уровня количества, или у вас есть, или вы хотите иметь, массовое производство в больших количествах что гарантирует полную автоматизацию?

Вы хотите, чтобы ваш бизнес не перерастает машину выбираете ли вы ручной, гидравлический, или с электронным управлением вариант.

ИССЛЕДОВАНИЕ БАЗОВЫХ ТИПОВ БЕНДЕРОВ

Гибка трубы и трубы возможна используя несколько методов.

Открытая поворотная гибка на вытяжке - A штамповочный набор с фиксированным радиусом, который образует пустую трубу или трубу. самый распространенный вид изгиба. Составные части гнутый с открытой поворотной тягой гибки часто используются в автоспорте, структурные и промышленные применения.

Изгиб на оправке - Оправка, а прочная стальная пробка или серия стальных шариков, вставляется в трубку для обеспечения внутренняя трубчатая опора для тонкостенных, приложения с малым радиусом действия.Оправка гибка часто производит компоненты для коллекторов, турбин, воздухозаборников, и серийная мебель.

Валковая гибка - Пирамидальная установка, на трехвалковых станках используются матрицы для гибки труб большого радиуса и навивки.

Гибка с гидроцилиндром - Одинарная гидравлическая ползун толкает формовочную матрицу или башмак в трубу, заставляя ее изгибаться между двумя противостоящими матрицами. Баран изгиб часто формирует компоненты используется в выхлопных системах, навесах для автомобилей, и ворота.

ОЦЕНИТЬ СКОРОСТЬ, ТОЧНОСТЬ И ПОВТОРЯЕМЫЕ ПОТРЕБНОСТИ

Скорость, точность и повторяемость ты хочешь поможет тебе выбрать среди четырех различных машин уровни и режимы мощности.

• Ручные гибочные станки экономичны. единицы, которые идеально подходят для самостоятельной приложения, небольшие производственные тиражи, и проекты начального уровня. Повторяемость изгиба и точность угла изгиба может варьироваться в зависимости от оператора внимание к деталям.

• Пневматические / гидравлические гибочные станки с приводом комбинацией гидравлики и воздух в магазине (от 90 до 120 фунтов на квадратный дюйм). Несмотря на то что эти устройства предлагают серьезные изгибы сгибание без помощи рук, они может быть мучительно медленным для производства Приложения. Они могут быть оснащены автоматические остановки, которые обычно точны около 0,5 градуса.

• Электрогидравлические гибочные станки ар. приводятся в действие электрическими / гидравлическими насосами и намного быстрее, чем пневматический / гидравлический системы.Их тоже можно подогнать с автоматическими остановками.

• Электромеханические устройства с ЧПУ и ЧПУ гибочные станки полностью программируемые и оснащены кодировщиками, сенсорными экранами, и авто останавливается. Эти машины предлагают высокоточные изгибы до 0,1 градуса на производственном уровне.

МАШИНА

ОБЪЕМ. ПРОЧНОСТЬ МАТЕРИАЛА

Многие промышленные, производственные станки для гибки стиля на рынке сегодня может работать на полную мощность на ежедневно.Легкие или начального уровня машины могут столкнуться с проблемами при использовании в максимальная вместимость в течение длительного периода времени. Залог эффективности, качества изгибается, чтобы убедиться, что ваш изгибатель может выдержать предел прочности на разрыв материалы, проходящие через ваш магазин в ожидаемых производственных количествах.

Ознакомьтесь с материалами для каждой работы и убедитесь, что они в пределах возможностей вашей машины уменьшить дорогостоящие проблемы с обслуживанием. Материал Таблицы сравнения прочности на растяжение чрезвычайно полезны и доступны онлайн.

УЗНАТЬ МАТЕРИАЛЫ

Детали вашего заявления будут определить, какой стиль бендера и инструмент подходит именно вам.

Когда вы готовитесь к работе по гибке, следующая информация важна сделать лучшее оборудование и инструменты варианты, чтобы избежать отказов изгиба, таких как морщины, перегибы и раздавливание:

  • Тип материала
  • Размер, наружный диаметр
  • Толщина стенки
  • Радиус осевой линии (CLR) желаемого изгиб - половина диаметра изгиб на 180 градусов

ИЗУЧИТЕ ОПЦИИ ИНСТРУМЕНТА

Из гладких, плавных изгибов на нержавеющей стали и алюминий для изгибов квадратного сечения трубы, когда дело доходит до качества гибки, это все об инструментах.

Изучите рынок; буквально тысячи доступны варианты инструментов и аксессуары. Узнайте, какие инструменты будут сочетаться с вашим станком для обеспечения наилучшего качества гибов с максимальная эффективность.

СПРОСИТЕ СПЕЦИАЛИСТОВ

Добавляете ли вы гибку к своим возможностям или расширение или обновление процессов Вы уже предоставляете, консультируясь с тюбиком специалист по гибке может сэкономить ваше время и деньги гарантируя, что у вас лучшая машина для ваших нужд.

Закупка у надежного оборудования производитель с живым телефоном и онлайн-поддержкой всегда хорошая идея. Вы будете в состоянии добавить их опыт гибки в свою команду, когда у вас тяжелая работа, и вы пользуетесь их услугами, убедитесь, что ваше оборудование продолжает работать на пиковые уровни.

www.baileigh.com

Трубогибы: типы, советы по использованию и меры безопасности

Использование любого вида инструментов или оборудования потребует некоторого времени для обучения, и это относится ко всем людям, независимо от того, используют ли они это оборудование в профессиональных или личных целях, например, в своих хобби или для улучшения дома.В конце концов, согласно Управлению по охране труда (OSHA), опасности, связанные с машинами, являются одной из самых распространенных ошибок, которые наносят вред.

Одна машина, о которой я хочу особо остановиться, - это трубогиб. Трубогиб может упростить и упростить гибку труб и труб. Но прежде чем вы сможете его использовать, важно знать, как использовать трубогиб, различные типы труб, которые вы можете использовать, и различные виды трубогибов, с которыми вы можете столкнуться, независимо от того, используете ли вы один для работы или для личного использования. дома.

Знание этого не только облегчит вашу работу в следующий раз, но также сделает вас более уверенным и безопасным при использовании, а также улучшит качество ваших гнутых труб. Однако, если вы все еще не до конца понимаете, как это работает, всегда полезно обратиться за советом к экспертам или попросить кого-нибудь более опытного помочь вам, особенно если вы используете его впервые.

Что такое трубогиб?

Трубогибы - это инструменты, используемые в процессе, широко известном как гибка труб или гибка труб.Это постоянный процесс, поэтому попытка вернуть трубам исходную форму может привести к их поломке или повреждению, а также к снижению качества. Для гибки труб не требуются трубогибы, но они могут значительно облегчить и удобство. Вот как выглядит изгибание труб без использования трубогибов.

Трубогибы - это инструменты, используемые для гибки труб, изготовленных из различных материалов. Он может работать с разными металлами, такими как сталь, алюминий и медь, а затем формировать разные кривые и углы.

Существует четыре типа трубогибов: двухтрубные, миниатюрные, эргономичные, отдельно стоящие, трубы с храповым механизмом и трубы для кабелепровода. Каждый из этих типов трубогибов служит разным целям и дает разные результаты гибки труб.

Двухтрубогиб

Это ручной гибочный станок с двумя ручками, который может сгибать трубы под разными углами, хотя для этого инструмента обычно используется изгиб на 90 градусов. Вставляется труба, и две ручки сдвигаются вместе, что приводит к изгибу трубы.

Поскольку этот тип трубогиба является ручным, способность сгибать определенные типы труб может зависеть от вашей силы. Алюминиевые и пластиковые трубы могут быть относительно легче сгибать с помощью двухтрубогибов, но с такими материалами, как сталь и чугун, это может быть труднее.

Эргономичный трубогиб

Этот ручной инструмент имеет более длинную и изогнутую ручку, что позволяет сгибать трубы с меньшим усилием, но его применение гораздо более ограничено. Он разработан для придания формы только 10-15 миллиметрам (0.6 дюймов) и может наклоняться до 180 градусов.

Мини- и микротрубогиб

Источник: Wonkee Donkee Tools

Миниатюрный трубогиб используется для труб, которые слишком малы для двойного трубогиба. Формеры жестко прикреплены к трубогибу, поэтому вы не можете его заменить, в отличие от других трубогибов большего размера.

Трубогиб

Mini имеет три паза, в которые можно вставлять трубы диаметром 6, 8 и 10 миллиметров. Если у вас есть трубы, которые все еще слишком велики, вам, возможно, придется приобрести трубогиб еще меньшего размера, известный как микротрубогиб.Его можно использовать одной рукой, и он часто используется для электрических систем, требующих меньших и более тонких труб размером от 3 до 6 миллиметров.

Трубогиб

Трубогиб для кабелепровода специально разработан для труб, используемых для прокладки электрических проводов. В отличие от других трубогибов, у этого трубогиба только одна ручка, и для его гибки необходимо использовать пол или любую плоскую поверхность.

Перед тем, как вставлять провода или кабели, вставьте трубу в трубогиб и положите ее на землю.Затем, используя ноги и пол в качестве рычага, вы будете использовать ручку для сгибания трубы. Для стальных труб рекомендуется использовать трубогибы с более длинными ручками, так как длина может дать вам больший рычаг.

Не используйте трубогиб для кабелепровода, если внутри трубы есть провода или кабели, так как это может привести к повреждению проводов внутри.

Трубогиб с трещоткой

Вместо того, чтобы использовать вашу собственную силу для сгибания труб, трубогибы с храповым механизмом имеют рычаг, который толкает трубку внутрь трубы, чтобы загнуть ее внутрь.Из-за этого его конструкция отличается от других трубогибов и может изгибаться только на 90 градусов.

Это хорошо для проектов с ограниченным пространством, когда другие типы трубогибов могут быть неподходящими или непригодными для использования. Трубогибы с храповым механизмом подходят для труб диаметром от 10 до 32 миллиметров.

Трубогиб автономный

Самый большой трубогиб в группе, отдельно стоящие трубогибы имеют две ножки, которые позволяют легко сгибать большие и толстые трубы обеими руками.Повышенное давление, оказываемое пользователем, может способствовать сгибанию труб, изготовленных из более прочных материалов.

Как пользоваться трубогибом

Вот несколько советов по использованию трубогиба, которые помогут вам получить необходимые знания и навыки для ваших будущих проектов по гибке труб.

1. Изучите правильную технику измерения.

При измерении сгибаемых труб важно определить центр и использовать его как точку отсчета. Это также поможет определить точный участок трубы, который будет изгибаться, и обеспечит равное измерение процедуры изгиба.

2.

Практика сгибания.

Попробуйте сначала согнуть тренировочные трубы и попробуйте согнуть их под разными углами. Убедитесь, что вы научились сгибать их, не напрягая и даже не травмируя себя на работе. Гибка труб должна производиться быстро и плавно.

3. Избегайте обжатия трубки.

Обжим обычно происходит на более легких материалах, таких как алюминий. Такие материалы имеют свойство гнуться при изгибе. Чтобы этого не произошло, залейте его водой и песком. Постукивающим движением осторожно переместите песок.После этого образуются пузырьки воздуха, что облегчит процедуру изгиба трубы.

Советы по обслуживанию трубогибов

Вот несколько советов, которые помогут обеспечить оптимальное состояние и производительность вашего трубогиба.

  • Нанесите смазку на стыки трубогиба, особенно на его рукоятки и ролик. Это поможет ослабить оборудование и упростит работу по гибке.
  • Избегайте использования поврежденного гибочного станка или отсутствия какой-либо из его частей. Обязательно отремонтируйте инструмент, прежде чем использовать его снова.
  • Когда он не используется, тщательно очищайте его и храните в не влажном и чистом месте. Храните в недоступном для детей и других посторонних лиц месте.

Наконечники безопасности для трубогибов

Как и любой другой аппаратный инструмент или оборудование, трубогибы представляют опасность при использовании. При использовании трубогибов важно соблюдать осторожность, поэтому обязательно следуйте этим советам по безопасности.

  • При работе используйте средства индивидуальной защиты. Если вы не будете осторожны, всегда есть риск сломать трубы, поэтому при работе над проектом лучше надевать соответствующую одежду.К ним относятся брюки, обувь с закрытым носком, толстые рубашки с длинными рукавами, защитные очки и утепленные перчатки.
  • Проверяйте трубогибы перед каждым использованием. Никогда не используйте трубогибы с явными повреждениями или дефектами.
  • Держите руки подальше от первого, особенно во время использования.
  • Не превышайте пропускную способность или размер трубы, указанные производителем трубогиба.
  • Не используйте трубогиб для других целей, кроме тех, для которых он предназначен.
  • Прочтите и примите к сведению руководство пользователя перед использованием трубогиба.Если вы не уверены, попросите кого-нибудь более опытного показать вам, как его использовать.
  • Регулярно очищайте трубу и хорошо смазывайте ее.
  • После использования очистите трубогиб и храните его в чистом и невлажном месте, например в гараже. Если вы планируете использовать его снова, это поможет повторно смазать трубогиб и проверить наличие повреждений.

Заключение

Трубогибы не нужны для процесса гибки труб. Однако, если вы посмотрите на различные способы, которые можно сделать своими руками, вы поймете, почему их настоятельно рекомендуется иметь.

Трубогибы

делают работу проще и удобнее, а трубогибы разработаны, чтобы помочь вам согнуть трубы под нужным вам углом. Если вы пытаетесь гнуть трубу без трубогиба, вы будете только смотреть на это и оценивать. А если вы оцените неправильно, это может потребовать больших затрат и времени, особенно если вам придется покупать больше труб, чтобы переделать трубы, которые вы слишком сильно согнули и которые больше не могут быть использованы для вашего проекта.

В общем, трубогибы - полезный инструмент для всех, кто работает профессионально, занимается ремонтом дома, или даже для тех, кто любит заниматься ремеслом в качестве хобби.Трубогибы могут быть дополнительными расходами с вашей стороны, но вы можете сделать это вложением, которое вернет вам с точки зрения точности, скорости, простоты и удобства.

Как согнуть трубки рулонной балки [Полное руководство DIY]

Когда дело доходит до гибки труб для рулонной дуги, многие люди считают это видом искусства. Однако увлеченные энтузиасты могут не только научиться этому навыку дома, но и овладеть им самостоятельно, если они готовы посвятить этому энергию и время.

Зачем вам нужно знать, как сгибать трубы поперечной дуги?

Что ж, если вы когда-нибудь хотели построить себе трубчатые бамперы или каркас безопасности, то вы, вероятно, хотели быть посвященными в это темное искусство.

Здесь мы рассмотрим различное оборудование и инструменты, которые вам понадобятся, обсудим лучшие способы их использования и выясним, какие изгибы подходят для вашего конкретного проекта.

Гибка - основы

Когда вы будете готовы изгибать трубу поперечной балки, вам сначала нужно знать свойства трубы, с которой вы собираетесь работать.

Труба, которая используется для транспортировки воздуха или жидкости, обычно определяется ее размером трубы, однако, когда дело доходит до использования гибочного станка, вам необходимо знать ключевые параметры трубы, включая ее толщину стенки, радиус центральной линии и внешний диаметр.

Следует иметь в виду, что толщина стенок между трубами может быть разной, и поэтому это изменение необходимо учитывать, особенно при использовании процесса гибки, который требует плотно прилегающей, точной оснастки на небольшом радиусе изгиба. .

Как и в любом другом проекте, наличие правильных инструментов облегчает работу, поэтому вот наш выбор из 5 лучших трубогибов для каркаса безопасности…

Переменные изгиба

Переменные гибки, которые вам необходимо знать, включают:

  • Радиус внутреннего изгиба
  • Наружный радиус изгиба
  • Средняя линия или нейтральная линия
  • Расстояние между коленами
  • Угол изгиба

Пружинная

Одна вещь, о которой следует помнить при сгибании трубок поперечной балки, заключается в том, что трубы будут испытывать упругий возврат после сгибания, и это приводит к изгибам, которые проходят через радиальное расширение.

Чем меньше центральный радиус изгиба и тверже труба, тем больше будет упругая отдача и радиальный рост.

Также стоит отметить, что сталь подвергается большему радиальному росту, чем медь, но больше всего подвержена нержавеющая сталь.

Продольный сварной шов

Хотя некоторые трубы являются бесшовными, большинство из них изготавливается с помощью продольного сварного шва.

Плотность, размер и качество сварного шва очень важны при изгибе трубы, так как если два края стыка не совпадают идеально, или если валик непоследовательный или слишком большой, труба не будет идеально круглой, и это проблема при создании идеального изгиба.

Удлинение

Удлинение также возникает при изгибе труб каркаса с растяжением по внешнему радиусу. Наружная поверхность изгиба будет прогибаться, что приведет к искажению его круглой формы в поперечном сечении.

Хотя овальность работает в некоторых приложениях, если вы выполняете точную работу, это недопустимо.

Процесс гибки труб

Существует четыре типа процесса гибки труб:

  • Плунжерный гибочный
  • Компрессионная гибка
  • Валковая гибка
  • Ротационная гибка с вытяжкой

Плунжерная гибка

Станки для гибки труб можно найти в большинстве магазинов глушителей, и это простой и устаревший метод гибки труб.

С помощью гидроцилиндра с гидравлическим приводом труба прижимается к поворотным блокам или роликам. Этот метод позволяет достичь CLR (радиуса центральной линии), в 3-4 раза превышающего внешний диаметр заготовки.

В этом методе внутренний диаметр заготовки не поддерживается из-за большого растяжения на внешней стороне изгиба трубы.

Гибка

рамного типа идеальна для труб квадратного сечения и является наиболее доступным способом гибки труб роликового стержня, но, поскольку им сложно управлять, он не подходит для использования в косметических целях.

Валковая гибка

Метод выбора для больших строительных деталей, этот метод включает 3 валка, которые находятся в пирамидальной конструкции, горизонтально или вертикально.

Эти валки затем перемещаются, создавая определенные радиусы. В качестве альтернативы для этого метода можно использовать двухвалковый гибочный станок с зажимом. Изгибание валков можно использовать для изготовления спиралей.

Компрессионная гибка

В этом методе используется пресс-матрица или ролик для сгибания заготовки вокруг неподвижной гибочной матрицы для сжатия трубы.

Подходит для симметричных деталей, этот метод лучше всего подходит для тех труб, которые будут изгибаться до радиуса средней линии, который как минимум в 3 раза превышает внешний диаметр трубы.

Он не подходит для деталей, у которых диаметр CLR меньше 3 диаметров трубы.

Идеально подходит для коммерческих и бытовых товаров. Чаще всего сгибание под давлением используется для изготовления таких изделий, как вешалки для полотенец.

Ротационная гибка с вытяжкой

Ротационная гибка с вытяжкой идеально подходит для прецизионных задач и приложений, требующих малых радиусов, поскольку обеспечивает максимальный контроль.

Хорошая инструментальная техника

Если вы хотите получить идеальный изгиб, вам потребуется отличный набор инструментов, особенно при использовании метода ротационной вытяжки.

Твердость оправки имеет решающее значение - если вы изгибаете жесткую трубу, вам понадобится более мягкий стержень, и наоборот для наилучшего результата. При оснастке также необходимо учитывать радиальный рост.

Чрезмерный радиальный рост приведет к заметному изменению радиуса в начале изгиба.

Часто требуется матрица для гибки с меньшим радиусом. Хорошие сварные швы также важны, особенно при поворотной гибке с вытяжкой. Несоответствие валика влияет на шлифовальную матрицу, прессовальную матрицу и оправку.

Положение грязесъемной матрицы также имеет решающее значение - важно немного наклонить ее, чтобы ее конец мог контактировать с трубкой до точки касания внутреннего радиуса.

Стеклоочиститель также должен быть в хорошем состоянии и острым.

Что касается прижимной плашки, нужно учитывать, что она должна быть в 3 раза длиннее диаметра трубки.Это гарантирует правильное распределение давления по большей площади.

Если вы работаете с деталью, у которой небольшое расстояние между изгибами, это может быть сложно, однако, если вы используете специальные инструменты, вы легко справитесь с этим.

Расположение нескольких стеков может решить проблему. Для некоторых типов труб также требуется набор гибких шариков на конце оправки, и они должны быть правильно расположены при настройке машины.

Смазка

Во избежание трения необходимо обеспечить надлежащую смазку оправки.

Синтетическая смазка не на нефтяной основе часто будет идеальной в виде геля или пасты, однако, если вы выполняете тяжелый проект с малыми радиусами и толстыми стенками, необходима более концентрированная форма смазки.

Машина качества

Когда дело доходит до гибки с вращающейся волной, лучше всего подходит полностью электрический станок, так как он обеспечивает лучший контроль. На многих новых станках есть место для установки инструментов для совмещения нескольких процессов гибки.

Многие теперь предлагают методы гибки валков и ротационной вытяжки в одном устройстве для дополнительного удобства.

Когда дело доходит до требований к оборудованию для гибки, существует несколько факторов, в том числе:

  • Толщина стенки
  • Марка материала
  • Заготовка
  • Требуется CLR

Математика гибки

Вам нужно использовать свои математические навыки. Вам нужно будет правильно разметить изгибы в зависимости от количества материала в пределах радиуса изгиба.

Например, если вы измеряете крышу от одной стороны до другой, вам нужно будет учесть расстояние, которое изгибы занимают с обоих концов. Поэтому вам нужно определить площадь, занимаемую трубкой, когда она изгибается.

Вот две формулы, которые вы можете использовать для определения правильных размеров:

  • Pi x (2x радиус центральной линии) = радиус изгиба
  • Радиус изгиба ÷ 4 = соответствующая длина растяжения трубы, которую нужно добавить к размеру
  • При выполнении изгиба на 90 градусов вам необходимо определить степень изгиба ÷ 90, чтобы найти процент изгиба.Если угол изгиба составляет менее 90 градусов, вам необходимо определить длину растяжения трубки x процент изгиба
  • .

Гибка труб

Существует 3 стиля гибки, о которых должен знать любой любитель DIY.

  • Плоская гибка (2D)
  • Гибка со смещением (3D)
  • Изгиб в пределах

Смещение изгиба относится к направлению, в котором принимает угол изгиба, когда труба изгибается от своей плоской плоскости.

A Направляющая для гибки в плоской плоскости

Если вы работаете над конструкцией сгиба, которая должна оставаться плоской по отношению к поверхности, а не смещаться или сгибаться в другую плоскость, вам необходимо выполнить сгиб в плоской плоскости.

Bash-штанги, отбойники для труб и основные обручи обычно используют изогнутые трубы Flat Plane.

Направляющая для гибки со смещением

Если вы положите изогнутую трубку со смещением на плоской поверхности, изгиб сместится либо в сторону, либо в сторону вашей точки обзора.

Изгиб, поворачивающий в этом направлении, называется изгибом со смещением. Этот стиль изгиба обычно встречается на передних обручах каркаса безопасности, трубном шасси, распорных стержнях и вторичных секциях трубных амортизаторов и распорках опор стойки.

Измерение вертикальных труб и их последующая загрузка в горизонтальные гибочные машины может вызвать затруднения.

Сделать трубогиб самому: Трубогиб своими руками – чертежи, видео и фото самодельного гибочного устройства

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
