Инструкция по установке сифона для ванны, как заменить сифон для ванны

Сборка сифона для ванной – дело несложное, если следовать инструкции. А установка и замена сифона под ванной имеют, как и монтаж любых других сантехнических изделий, свои нюансы.

В нашей статье мы рассмотрим сборку, монтаж сифона для ванны и как его заменить.

Содержание

  • Как собрать сифон для ванной?
  • Как установить сифон на ванну?
  • Нюансы установки сифона на ванну
  • Как заменить сифон под ванной?
  • Демонтажные работы
  • Замена сифона в ванной на новый
  • Проведение гидроиспытаний

Как собрать сифон для ванной?

Схема сборки сифона

Сборка сифона для ванны осуществляется для соединения с канализацией любого прибора сантехники.

Конструкция сифона выполнена так, что он накапливает в себе воду, а это, в свою очередь, преграждает путь проникновению канализационного запаха в комнату. Принцип устройства сифона для ванн различных моделей одинаков.

Чтобы собрать сифон под ванну, необходимо строго следовать ниже приведенной инструкции:

1.2.3.

Выставите в необходимое положение прокладку и плотно прижмите патрубок к корпусу сантехнического прибора.

Важно!
Если вы прижмите неплотно прокладку, то может появиться течь

4.5.
  1. Наденьте на патрубок стяжную гайку из пластика (8), а под нее установите конусную прокладку (9).

    Важно!
    Крепите конусную прокладку широкой стороной к гайке

  2. Насадите колено на патрубок нужной высоты и закрутите гайку.
  3. Скрепите колено с переходником при помощи стяжной гайки со вставленной конусной прокладкой. Благодаря переходнику можно изменять высоту сифона.
6.7.8.

Прикрепите прокладку (18) к верхней стороне патрубка перелива.

9.

Вот так, не торопясь, собрали-таки мы сифон для ванны: инструкция закончена.

Как установить сифон на ванну?

Сначала отметим, что ванна имеет два сточных отверстия. Одно из них находится в днище ванны, в другое – в стенке ее лицевой части на высоте – примерно 35−40 см.

Устройство сифона для ванны

Собрав сифон под ванну, мы теперь знаем, что он конструктивно состоит из:

  1. Гофрированной трубы из пластика для стока в стенке ванны,
  2. Чашки из пластика для стока на дне ванны,
  3. Патрубка и колена для соединения с системой канализации.

Приступаем к непосредственной установке сифона на ванну:

1. 2. Так проверяют сифон3. Соединение с отверстиями для слива4.5.6.

После сборки и монтажа сифона для ванны необходимо прикрепить ножки к ванне и установите ее так, чтобы патрубок монтируемого сифона плотно входил в канализационную трубу. Теперь ванна готова к эксплуатации.

В целом, сифон под ванну устанавливается достаточно легко, главное – выполнять все в соответствии с приведенной выше инструкцией.

Как производится установка сифона на ванну, ВИДЕО-инструкцию можно посмотреть здесь.

Подключение к канализации
Установленный сифон

Нюансы установки сифона на ванну

Монтаж сифона для ванны имеет свои тонкости:

1) Принцип действия затвора2)3)4)5)6) Чертеж и схема сборки водяного затвора

Как заменить сифон под ванной?

Чтобы сделать замену сифона в ванной понадобится:

Если у вас в ванне установлен железный или чугунный сифон, то нужна будет

  • небольшая болгарка с отрезным кругом либо неширокое и неломкое полотно по металлу и защитная маска,
  • плоская и крестовая отвертка,
  • плоскогубцы,
  • силиконовый герметик,
  • если вы хотите установить автоматический сифон, то небольшая плоская отвертка и набор шестигранников,
  • если у вас чугунная обвязка, то еще молоток.

А какой лучше марки выбрать новый сифон, читайте в статье на нашем сайте «Популярные марки сифонов для ванн: какой лучше?».

Если вы задумались, как поменять сифон под ванной, то знайте, что работа по его замене состоит из 3 этапов:

I этап – Демонтажные работы,

II этап – Замена сифона в ванной на новый,

III этап – Проведение гидроиспытаний.

Далее рассмотрим более подробно, как заменить сифон под ванной — каждый из этапов.

Демонтажные работы

Замена сифона в ванной должна начинается с работы по демонтажу:

Выкрутите с помощью плоскогубцев против часовой стрелки слив из пластика в ванне, а после и перелив.

Сливное отверстие после демонтажа сифона

Однако, если слив и перелив не пластиковые, а сделаны из чугуна, то:

  1. Используя болгарку, наденьте защитную маску, чтобы в глаза не попали частички пыли и металла, и аккуратно сделайте надпилы по кругу слива.

     Важно!
    Глубина надпилов должна быть от 3 до 5 см. То же самое сделайте и с переливом

  2. Возьмите молоток и с помощью него расшатайте сифон.
  3. Вытащите сифон из отверстий в ванне, а после – из канализации.

Замена сифона в ванной на новый

Старый сифон снят: можно приступать к установке нового.

Наглядная схема, как подключить водяной затвор для ванн:

Схема подключения сифона под ванной
  1. Смеситель.
  2. Патрубок для смесителя.
  3. Прокладка.
  4. Гайка для фиксации.
  5. Гибкая трубка.
  6. Труба для воды.
  7. Переливной узел.
  8. Шланг для слива.
  9. Сливная конструкция.
  10. Компрессионное кольцо.
  11. Муфта.
  12. Сифон с двумя оборотами.
1.
  1. Тщательно обработайте силиконовым герметиком поверхность прокладки.

    Важно!
    В комплекте есть еще одна прокладка, которую обрабатывать силиконом не нужно

  2. Возьмите прокладку, обработанную силиконом, и установите ее отверстие слива, а после – вмонтируйте вторую. Убедитесь, что они надежно установлены.
2.3.

1) Разберите перелив, т. к. обычно все детали для него продаются уже собранными. В итоге у вас должно получиться 3 изделия: прокладка, решетка с болтом, шланг и конструкция с резьбой.

2) Сделайте герметизацию, чтобы монтаж сифона для ванны прошел качественно. Для этого:

  • Тщательно смажьте силиконом посадочное место прокладки.
  • Зафиксируйте прокладку на изделие с резьбой.
  • Обработайте прокладку силиконом и сверху, что избежать контакта с водой.

3) Аккуратно растяните гофрированный шланг.

4) Наденьте на этот шланг гайку, которая должна быть в комплекте с сифоном.

5) Зафиксируйте деталь с резьбой.

Важно!
Убедитесь, что собрали все правильно и все соединения надежно закручены. Иначе, после установки сифона на ванну будут протечки

6) Аккуратно установите конструкцию из гофрированной трубы в отверстие перелива ванны, используя плоскую отвертку.

Важно!
В ходе этой работы не тяните сильно шланг. Иначе, гофрированные трубы повредятся, ведь они не отличаются высокой прочностью и надежностью

7) С внутренней части ванны установите решетку с болтом и как можно сильнее ее закрутите.

8) Вмонтируйте конец переливной трубы в отверстие слива и затяните пластиковую гайку. Перелив заменен.

9) Следующий шаг – это сборка сифона для ванны, как это сделать описано в самом начале нашей статьи.

10) Вмонтируйте готовую конструкцию к нижней части слива, как сделать установку сифона на ванну смотрите также выше.

Установка сифона завершена

Проведение гидроиспытаний

  1. Налейте в ванну воды, чтобы проверить насколько качественно вы смогли сделать замену сифона под ванной.
  2. Проверьте все соединения: они не должны протекать. Если нужно – затяните потуже элементы крепежа. А также посмотрите нет ли течи между ванной и переливом. Подробнее о том, как избавиться от течи водяного затвора, читайте в статье на нашем сайте «Течет сифон под ванной: что делать?».
  3. Нагнитесь и проверьте с внешней стороны место слива. Иногда в этом месте может просачиваться вода. Если это так, то еще раз пройдитесь силиконовым герметиком.
Проверка работоспособности слива

Итак, теперь вы знаете, как заменить сифон под ванной. И если вы будете выполнять все строго по приведенной выше инструкции, то не только проделайте все правильно, но и довольно быстро. Удачи в сборке и проведении работ по монтажу сифона для ванной!

Как собрать сифон для ванны, какие потребуются инструменты

Сифон является непременным оборудованием на любой ванне, повышающей комфортность ее применения по значению. Необходимость в его установке возникает при переезде в новую квартиру, где еще не выполнен ремонт, а также тогда, когда старое устройство вышло из строя, поэтому перестает справляться со своими основными задачами. Установка сифона на ванну – это несложная процедура, легко выполняемая каждым владельцем жилой недвижимости. Однако, для этого следует определиться с тем, какое именно устройство было приобретено, а также как собрать сифон для ванны без помощи специалиста. Перед непосредственным монтажом следует определиться, какой тип сифона лучше всего подходит для ванны, а также какими оптимальными размерами он должен обладать. Покупается непременное качественное оборудование от проверенного производителя, причем желательно во время покупки в качестве образца использовать старый элемент. Обязательно учитывается материал изготовления ванны и самого сифона.

Содержание

  1. Для чего необходим
  2. Особенности установки сифона с учетом вида
  3. Полуавтоматический
  4. Автоматический
  5. Проверка качества сборки
  6. Видео

Для чего необходим

Первоначально надо разобраться с предназначением и выполняемыми функциями данного прибора. Он выступает в качестве гидравлического затвора, предотвращающего проникновение в жилые помещения неприятного запаха от канализационной системы.

По внешнему виду сифоны представляют собой небольшие емкости, находящиеся между сливом сантехнического прибора и трубы канализации. Здесь непременно всегда имеется немного воды. Форма их может быть разной, причем наиболее часто они представлены колбой или трубой изогнутого вида.

Отличием сифона для ванны от изделия, используемого на кухне, является наличие перелива, предназначенного для переливного отверстия. Оно необходимо для удаления воды из сантехники, когда уровень воды превышает допустимый уровень. Обвязки для ванной слив перелив являются оптимальным решением, так как обеспечивают комфортность и безопасность использования сантехники по назначению. К другим особенностям сифона, предназначенного для ванны, относится наличие глубокой сетки, что дает возможность перекрывать отверстие специальной пробкой, а также сифон является достаточно плоским, поэтому ванна может быть установлена близко к полу.

Размеры

Особенности установки сифона с учетом вида

Сифон – это непременный элемент сантехнического прибора, поэтому им оснащается каждая ванна. Под ванной его установка считается достаточно сложной, поэтому важно грамотно выбрать подходящий вид оборудования.

Подразделяются сифоны на разные виды, причем они отличаются конструкцией, внешним видом, а также материалом, из которого они изготовлены. Все эти параметры непосредственно влияют на правила и специфику установки, поэтому перед тем, как собрать сифон, следует определиться с его особенностями.

В соответствии с конструкцией бывают сифоны:

  • ручной представлен обычной пробкой. Для открытия и закрытия сливного отверстия необходимо прикладывать определенные усилия, чтобы вставить и вытащить данный элемент;
  • полуавтоматический оснащается пробкой, которая регулируется заглушкой или ручкой, причем располагаются данные элементы рядом с переливом. Монтаж такого изделия считается достаточно простой работой;
  • автоматический оснащается пробкой, соединенной со специальной кнопкой управления особым тросиком. Он встроен в отверстие перелива, поэтому для открытия или закрытия отверстия достаточно только нажать на кнопку. Некоторые модели вовсе обеспечивают автоматическое открытие пробки, если вода достигает отверстия перелива. Сборка сифона для ванны такого типа считается достаточно сложной.
ПолуавтоматическийРучнойАвтоматический

Создаются сифоны из разных материалов, причем этот параметр так же оказывает влияние на правила и особенности их установки. Наиболее популярными считаются пластиковые изделия, поскольку они отличаются низкой ценой, однако считаются не слишком качественными. Наиболее дорогостоящими являются конструкции, сформированные из меди или латуни, однако они отличаются долгим сроком службы и высоким качеством.

Если установка выполняется на акриловую ванну, то желательно выбрать пластиковую конструкцию, а вот для сантехнических приборов, сделанных из металла, выбирается медный слив.

В соответствии с внешним видом сифоны подразделяются на:

  • гофрированные, состоящие из гибкой трубки, принимающей любую нужную форму;
  • плоские, где соединяются трубы разных диаметров;
  • бутылочные, оснащенные гидравлическим затвором, имеющим форму бутылки, причем именно к нему подключаются трубы канализации, а используется этот вид обычно на кухне, а не ванне.
Виды сифонов

Таким образом, каждый вид сифона обладает своими особенностями и параметрами, поэтому перед изучением того, как установить сифон на ванну, следует определиться, какая именно конструкция будет использоваться для этих целей.

БутылочныйПлоскийГофрированный

Полуавтоматический

Замена сифона в ванной, являющегося автоматическим, считается наиболее востребованным процессом, так как это оборудование считается недорогим и удобным в эксплуатации. Учитывается, что данная конструкция является неразборной, а также при сопряжении канализационной системы и сифона появляются определенные сложности.

Установка слива в ванной выполняется в последовательных действиях:

  • первоначально следует проверить целостность и качество имеющегося полуавтоматического оборудования, так как не должна заедать тяга управления, а также к седлу пробка должна прилегать как можно более плотно;
  • на ванну устанавливается сифон, оснащенный удобным механизмом управления, а также переливом;
  • отводящая трубка изделия соединяется с приемным участком канализационной системы;
  • проверяется правильность расположения каждого элемента имеющегося сифона, причем если имеются какие-либо перекосы, то следует оперативно осуществить выравнивание, так как разные неровности обеспечивают не только непривлекательность сантехники, но и снижают комфортность ее постоянного применения;
  • производится соединение резьбовых соединений отводящей трубки и сифона, для чего следует пользоваться резиновой прокладкой, а она может быть плоской или конусной;
  • если грамотно воспользоваться прокладкой, то не потребуется даже применять герметик для надежного соединения.

Таким образом, если разобраться в том, как правильно сделать слив в ванной, используя полуавтоматический сифон, то обеспечивается получение привлекательного и удобного в применении прибора.

Сборка полуавтоматического сифонаУстановка сифона на слив ванныДополнительная герметизация стыка сливаУстановка сифона на ваннуСоединение сливных отверстий ванны гофрошлангомПолуавтоматическая конструкция

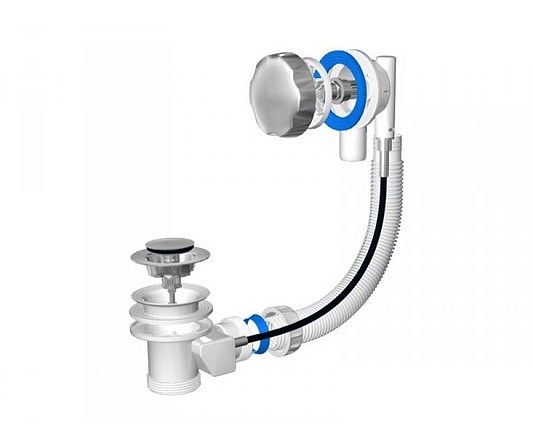

Автоматический

Автоматические сифоны устанавливаются немного другим способом, так как в них имеются некоторые дополнительные элементы, соединяемые друг с другом особым методом. Автоматические приборы выпускаются в многочисленных видах, поэтому перед тем, как поменять конструкцию, следует тщательно разобраться в особенностях выбранной модели, чтобы не испортить ее при процессе установки.

Процесс сборки выполняется в последовательных действиях:

  • независимо от конструкции выполняется качественная сборка основной части сифона, причем не имеет значения, является ли прибор бутылочным или трубчатым, так как обычно главная часть представляет собой несколько деталей, легко и быстро скрепляющихся друг с другом;
  • если представлен автоматический сифон системой клик-клак, то устанавливают его достаточно легко, так как основной запорный механизм автоматического вида находится непосредственно между сливом сантехнического прибора и сифоном, поэтому процесс монтажа является таким же, как и при установке стандартного изделия;
  • если имеются автоматы, оснащенные поворотным рычагом, то важно выполнить крепление непосредственной рукоятки, причем она располагается на выводящем отверстии. Далее натягивается трос до гофры, причем некоторая часть трубы при этом выступает в качестве элемента отвода. На последнем этапе установки монтируется непосредственный механизм, обеспечивающий открытие и закрытие слива. Он присоединяется к сливному отверстию, а также подсоединяется к тросу;
  • в конце установки любого типа автоматического сифона выполняется установка части, оснащенной водяным затвором. Он может быть бутылочным или трубчатым. Обычно его сборка осуществляется заранее, после чего в конце работы он просто фиксируется. Во время работы непременно контролируется надежность и плотность каждого соединения в различных стыках, так как если они будут негерметичными, то это приведет непременно к возникновению протечек или иных проблем работоспособности сифона. Поэтому если отсутствует уверенность в герметичности какого-либо соединения, то рекомендуется дополнительно воспользоваться для него герметиком.

Таким образом, обвязка для ванной с автоматическим сифоном является прекрасным решением для любого сантехнического прибора. Установка имеет специфические особенности, но если в них хорошо разобраться, то вся процедура выполняется быстро и без осложнений. Важно в конце работы убедиться, что кран не протекает, так как при обнаружении протечек обязательно проводятся оперативные исправления.

Комплектация автоматического сифонаСистема Клик-клакПрокладка для сливаС перелива демонтируется хромированная частьМесто прокладки обрабатывается силикономУстановка переливаУстановка барашка на штокУстановка прокладкиУстановка сливной частиМонтаж гидрозатворной части

Проверка качества сборки

Установка слива перелива – это достаточно простой и быстрый процесс, для которого выполняются некоторые последовательные действия. После непосредственного монтажа важно осуществить проверку полученной конструкции, чтобы убедиться в ее качестве, а также в том, что при процессе работы не были допущены серьезные ошибки.

Наполняется ванна полностью водой, чтобы проверить, не будет ли течи в месте подсоединения сливной горловины. Убирается пробка, после чего проверяются на герметичность все другие места соединений.

Если при процессе проверки обнаруживается течь в любом месте, то из ванны полностью сливается вода, после чего разбирается некачественное соединение, вновь собираемое далее, причем важно проследить за правильностью расположения гайки и прокладки, так как основной причиной появления течи выступает недотянутая гайка или перекос прокладки.

Таким образом, сифон – это обязательный прибор для любой ванны. Он выпускается в многочисленных видах и моделях, причем каждая разновидность устанавливается особым методом.

Если планируется самостоятельно заниматься монтажом, следует изучить все особенности и нюансы этой работы, чтобы в итоге отсутствовали течи или иные проблемы работоспособности оборудования. За счет простоты процесса не возникают сложности в его реализации.

Видео

как собрать и установить сифон своими руками

В сфере защиты ванной комнаты от проникновения неприятных ароматов и газов из коллектора большое значение имеет правильная установка сифона на ванну. Это своеобразный буфер между баком для купания и канализацией.

Его покупке должен предшествовать анализ основных критериев, влияющих на грамотный выбор. В этом материале мы расскажем о популярных разновидностях сифонов, разберемся, как выбрать это устройство. А также расскажем вам несколько секретов установки этих сантехнических устройств.

Содержание статьи:

  • Типы сифонов для ванн
    • Pros and Cons of Gurrugated Siphon
    • Трубчатый сифон
    • Siphon с колбой или бутылкой
    • Современный Flat Siphon
  • SIPHHON
  • SIPHOHN.
  • Как собрать и подключить сифон?
    • Особенности сборки полуавтоматического сифона
    • Проверка надежности соединения
  • Несколько полезных советов по установке
  • Выводы и полезное видео по теме
  • Виды сифонов для ванн

    Среди современных сифонов чаще всего встречаются 4 их вида: гофрированные, коленные или трубчатые, с грушей, плоские. Правильно подобранный как по конструкции, так и по материалу, из которого он изготовлен, сифон обеспечит надежную и долгосрочную работу.

    Фотогалерея

    Фото

    Сифон для ванны располагается непосредственно между выходом в канализацию и сантехническим бачком, предназначенным для сбора воды

    Чаще всего сифон для ванны входит в состав сливно-переливной системы, предотвращающей аварийный перелив чаши

    Конструктивно сифон предусматривает обязательное задержание загрязнений, способных создать затор в канализации

    Все варианты сифона форма изгиб трубопровода, в котором образуется водяной затвор. Необходимо предотвратить попадание запахов канализации в помещение.

    Среди сифонов, устанавливаемых под ванну, есть разборные и неразборные устройства. В приоритете разборный вариант

    Разборные сифоны проще и легче в обслуживании. При возникновении пробки в канализации и в профилактических целях их необходимо прочистить

    Из-за особого расположения сифона под ванной и высоты сантехники этого типа большинство потребителей выбирают плоские модели сифонов

    А плоская или слегка изогнутая форма сифона для ванны также необходима для подключения устройства с уклоном, необходимым для естественного стока загрязненной воды

    Расположение сифона для ванны

    Компонент системы перелива

    Устройство предотвращения засорения

    Устройство сифона против запаха

    Понимание принципа устройства

    Чистка сифона под чашей ванны

    Стандартная форма подключения сифона к ванне

    3 9 канализационный выпуск

    Плюсы и минусы гофрированного сифона

    Среди перечисленных типов конструкция гофрированного сифона самая простая. Состоит из 2-х основных узлов – слегка изогнутого выхода и трубы с рамой.

    Простота установки – основное преимущество устройства. Гофрированную трубу можно разместить в любой плоскости. Недостаток его в том, что если в случае засорения такой сифон потребуется прочистить, то сделать это нужно будет вручную, предварительно разобрав конструкцию.

    Самостоятельно сформировать и . Используйте этот тип, если канализация имеет нестандартное исполнение.

    Монтаж гофрированного сифона прост. Выход соединен с санузлом, а спуск рассчитан на установку в канализацию

    В «чистом виде» под ванну не устанавливается гофрированный сифон, образующий гидрозатвор простым изгибом трубы. Такое решение грозило бы частым образованием заторов и не радовало бы сложностью очистки:

    Галерея изображений

    Фото

    Гофрированные трубы в сифонной конструкции

    Преимущества гофры в обустройстве ванны

    Сантехника в удобное расположение

    Подсоединение гофрированной трубы к выходу в канализацию

    Трубчатый сифон

    Форма жесткой конструкции напоминает подкову или букву S в горизонтальном расположении. Преградой для распространения неприятных запахов из канализации является вода, постоянно присутствующая в изгибе трубы.

    Высококачественные сифоны имеют пробку в нижней части колена для облегчения чистки. Если такой детали нет, освободить систему от скопившегося мусора сложно.

    Металлические сифоны являются частью дорогой сантехники. В таких системах дизайнеры никогда не используют пластик. Они изготавливаются из латуни, бронзы или нержавеющей стали. Первые 2 материала окисляются, если не покрыты специальным составом.

    Трубчатые сифоны могут быть цельными или разборными. Их изготавливают из металла или пластика.

    Сифон с колбой или бутылкой

    Сифоны с колбой чаще всего используются для установки под раковину и реже под ванну. Свое название он получил из-за наличия своеобразной бутылки для накопления воды. Колбу устанавливают точно напротив сливного отверстия, соединяя при помощи жесткой или гофрированной трубки.

    Если сливная труба гибкая, сифон бутылочный используется независимо от расположения канализационного входа. Жёсткий трап подходит для установки в ванной под умывальником.

    Слив расположен над колбой. «Дворецкий» легко разбирается и чистится. Крупный мусор не попадает в канализацию, а задерживается в емкости

    Сифон плоский современный

    Этот тип сифона аналогичен коленным или трубным устройствам. Отличие в наличии гидрозатвора и горизонтального плоского выхода, предназначенного для скопления мусора.

    Перед установкой необходимо учесть, что применять его можно только при горизонтальном подключении коллектора.

    Преимуществом является быстрая установка и возможность удобной очистки труб. Отдельно к такому сифону можно приобрести специальную сливную сетку. Это дополнительно защитит систему от попадания в нее мелкого мусора.

    Лестница плоская состоит из самого сифона, подкладки, фланца с 3 болтами крепления при вращении, соединительной системы, соединяющей устройство с канализационной трубой

    Классификация сифона по конструкции слива

    По конструкции все сифоны могут быть делятся на следующие виды:

    1. Механический. Имеют пластиковую или резиновую заглушку для возможности перекрытия сливного канала. Здесь все манипуляции выполняются без использования каких-либо рычагов и автоматики – вручную. Устройство очень простое, поэтому имеет долгий срок службы.
    2. Полуавтомат . Это сложная конструкция с запорной арматурой, которая управляется тросовыми или рычажными механизмами. Такая регулировка обычно находится у переливного отверстия выше уровня воды. Надежность этого вида обвязки несколько ниже из-за наличия ряда подвижных частей и узлов.
    3. Автомат. В этом случае сифон входит в одну систему с заправочным устройством. Встроенный микропроцессор управляет всем. Система включает в себя легко управляемый клапан Click-Clack.

    Автоматика позволяет наполнять ванну водой заданной температуры и поддерживать ее. При снижении температуры вода сливается, а ванна наполняется теплой водой до заданного объема.

    Выглядит как донный вентиль для установки на любую ванну. Открытие и закрытие осуществляется щелчком. Модель изготовлена ​​из латуни и покрыта металлом.

    Конструкция «щелк-клак» включает фиксирующий колпачок, прикрепленный к штифту. Он поднимается, когда на него давит определенный столб воды и образует щель, через которую стекает лишняя вода. Автоматические сифоны изготавливаются из сплавов цветных металлов.

    Сифоны полуавтоматические выпускаются в 3-х исполнениях. В первом переливное отверстие открывается нажатием на сливную пробку. Чтобы удалить использованную воду, просто нажмите на крышку и активируйте пробку перелива.

    Этот тип имеет прямоточный сифон без автоматики. При покупке устройства следует узнать, из какого металла изготавливаются такие детали, как решетки для переливного и сливного отверстий, стяжной винт. Лучший вариант – нержавеющая сталь. Чтобы убедиться, что это так, воспользуйтесь магнитом – обычная сталь с покрытием намагничивается, а нержавейка – нет

    В конструкцию полуавтоматического сифона входит специальная ручка с функцией заглушки для переливного отверстия. Чтобы открыть или закрыть его, измените положение ручки. Пробка оснащена специальным механизмом, нажав на который можно как открыть, так и закрыть слив. Со временем качество работы снижается из-за образования известкового слоя.

    Если в ванной установлена ​​стиральная машина, то для ее подключения сифон должен быть металлическим, т.к. пластик может не выдерживать высоких температур. Также рекомендуем ознакомиться с нюансами установки. .

    При выборе сифона не следует исходить из дизайна изделия. Первое, что должен обеспечивать сифон – бесперебойную работу, направленную на качественный отвод нечистот в коллектор.

    Конструктивно автоматический сифон отличается от полуавтоматического сливной пробки устройством привода и системой ввода воды в ванну

    Как собрать и подключить сифон?

    Для подключения к канализации ванной комнаты, как и в случае с любым другим сантехническим прибором, необходимо собрать сифон. Устройства поступают в продажу комплектами, где разбросаны все детали.

    Установка простейшего сифона для чаши ванны включает ряд стандартных действий:

    Галерея изображений

    Фото

    Шаг 1: Сборка сифона для установки под ванну

    Шаг 2: Подготовка и установка слива Решетка

    Шаг 3: Закрепите решетку слива

    Шаг 4: Подсоедините сифон к решетке слива

    Чтобы знать, как собрать любую модель сифона для ванны, необходимо изучить схему сборки. Он одинаков для всех типов.

    Сифон состоит из следующих частей: переливная пробка (1), защитный кожух (2), прокладка (3), выпускное отверстие (4), соединительный винт (5), гайка (6), съемное кольцо (7), накидная гайка (8 ), конусная прокладка (9), переходник (10), плоская прокладка (11), переливной патрубок (13), гофрированный шланг (14), прокладка (15), накидная гайка (16), переливная труба (17), прокладка (восемнадцать)

    Технология сборки следующая:

    1. Распакуйте новый сифон и проверьте качество резьбовых соединений. Сколы и заусенцы не допускаются. Перед сборкой нужно расположить детали в том порядке, в котором они будут соединяться в дальнейшем.
    2. Пробка крепится к переливному клапану с помощью цепочки.
    3. Установите защитную решетку и гибкую резиновую прокладку на сливное отверстие.
    4. В верхнюю часть патрубка вставляется прокладка, затем труба прижимается к корпусу ванны так, чтобы прокладка заняла нужное положение и легла максимально плотно.
    5. Другой рукой вставьте соединительный винт в решетку и зафиксируйте его гайкой с помощью широкой отвертки.
    6. На форсунку надевается пластиковая накидная гайка. Под него устанавливается коническое резиновое уплотнение, обращенное широкой стороной к гайке.
    7. Вставьте трубу в колено и затяните гайку до упора.
    8. Конусная прокладка вставляется в накидную гайку и колено соединяется с переходником. С помощью адаптера можно регулировать высоту сифона.
    9. Вставьте прокладку в противоположную гайку переходника и подсоедините последний к сливу канализации.
    10. Гофра крепится к патрубку перелива через плоскую или конусообразную прокладку и накидную гайку.
    11. Гофра соединяется с переливной трубой при помощи другой гайки с прокладкой через корпус ванной.
    12. К верхней части переливной трубы крепится прокладка.

    В комплект не входит ни одна дополнительная деталь. Когда что-то остается после сборки, это говорит о том, что какой-то момент был упущен. Если соединения сифона негерметичны, могут возникнуть утечки. Чтобы этого не произошло, промажьте стыки герметиком.

    В процессе подключения полуавтоматического сифона устанавливается барашек, с помощью которого осуществляется управление сливной пробкой. Барашек помещают на переливное отверстие, подсоединив к нему предварительно гофрированную трубу с задней части чаши:

    Галерея изображений

    Фото

    Шаг 1: Заведите стебель в переливное отверстие

    Шаг 2: Подготовка баранина управления прикладом

    Шаг 3: Зафиксируйте барашек и шток

    Шаг 4: Затяните крепежный болт

    Резьбовое соединение укрепить, обмотав паклей или силиконовой лентой. На обмотки наносится паста и детали вытягиваются.

    На фото хорошо видно, как запрессовываются прокладки. После окончания монтажа нужно оставить систему на 5 часов, чтобы герметик полностью высох

    В одном соединении должна быть только одна пломба. Перестраховка установкой двух прокладок приводит к обратному эффекту – нарушается герметичность соединений. Крепежные гайки и прокладки нельзя перегружать, но максимальная затяжка может привести к повреждению деталей. Гайки лучше затягивать не гаечным ключом, а вручную.

    Также на нашем сайте есть и другие статьи, в которых подробно описан процесс подключения сифонов к различной сантехнике:

    Особенности сборки полуавтоматического сифона

    Сборка полуавтоматический сифон усложняется наличием дополнительных деталей. В верхней части трубчатой ​​конструкции находится регулирующий стержень из нержавеющей стали. Закрепите его 3 винтами из того же материала. Вот аэратор.

    Сифон в ванной всегда имеет 2 перелива. На фото вид на центральный или проходной и запирающий перелив. Первый устанавливается в слив ванны, а второй – в ее торец. Сливная труба монтируется на боковой перелив, а канализационная крепится к коллектору.

    Для установки требуется минимум места. Сверху видна только головка сифона. Подача воды сбоку посредством резьбового соединения.

    Сифон трубчатый полуавтоматический имеет хорошую пропускную способность, надежный гидрозатвор. Качественное устройство сконструировано таким образом, что вода никогда не стекает по стене ванной комнаты.

    Составные части сифона полуавтоматического — 2 перелива соединенных кабелем и трубой, патрубок, фильтры, прокладки. С помощью штуцера устройство подключается к коллектору

    Сборка производится по следующей схеме:

    1. Труба для коллектора соединяется с центральным переливом, проталкивая трубу до упора. Прокладка в месте соединения уже установлена, так что больше ничего вставлять не нужно.
    2. На перелив также монтируют металлический фильтр, предварительно установив на сливе двойное уплотнение.
    3. Металлические крышки плоской формы соединяются с подвижным регулировочным тросом, а затем крепятся к сливному отверстию. Сборка соединяется с переливом с помощью болтового соединения.

    Стыки должны быть снабжены соответствующими прокладками — боковые обычным тонким герметиком, а центральные — прокладкой-бабочкой.

    Проверка надежности соединения

    После установки сифона необходимо провести проверочную проверку всех соединений. Для этого наполните ванну водой, чтобы убедиться в правильности крепления сливной горловины. Если течи в этом месте нет, значит, ошибок при установке не было.

    Остальные соединения проверяются на надежность, сняв заглушку со слива. Если в какой-то момент обнаруживается утечка жидкости, ванна полностью освобождается от воды. После этого соединение разбирают и собирают, обращая особое внимание на положение прокладок и гаек.

    По мнению специалистов, причиной течи чаще всего является перекос гайки соединения или недостаточная затяжка.

    Несколько полезных советов по установке

    Перед сборкой и установкой сливного устройства необходимо проверить уровень ванной, диаметр и положение сливной трубы. Затем следует прочитать инструкцию, чтобы учесть все возможные нюансы.

    При установке прибора на старую металлическую или современную акриловую ванну проверяются сливные отверстия. Если на них обнаружены шероховатости, их устраняют наждачной шкуркой.

    При грубом сливе невозможно обеспечить плотное прилегание к ним сифона. Перед окончательной затяжкой устройства необходимо проверить правильность сборки; укладка требует особого внимания. Часто они двигаются, поэтому на них лучше нанести специальный герметик.

    Надлежащий дренаж обеспечивается правильным наклоном трубы. Дренажная труба должна быть направлена ​​непосредственно к коллектору. Если сифон оборудован несколькими входами для разветвления слива в коллектор, но они не предназначены для использования, следует заглушить их специальной гайкой.

    При покупке сифона важной его характеристикой является качество материала, а если он пластиковый, то главное толщина стенки и технология обработки. Чем плотнее стенки водостока, тем лучше он будет сопротивляться нагрузкам.

    На чугунных водостоках недопустимо наличие трещин, даже замаскированных. При обнаружении таких дефектов его необходимо заменить. Поверхность латунного сифона должна быть абсолютно гладкой, иначе его придется часто чистить.

    Во избежание протечек уплотнители на сливе меняются в среднем 1 раз в полгода, а те, что установлены между патрубками – каждые 3 месяца. Для предотвращения отложений накипи на стенках раз в несколько месяцев желательно промывать прибор горячей водой с добавкой в ​​виде лимонной кислоты.

    Если материалу не противопоказаны химические чистящие средства, то можно использовать Mr. Muscle, Ruff, Phlox и им подобные.

    Выводы и полезное видео по теме

    Авторский мастер-класс по установке сифона:

    Сэкономьте время на обвязку ванной, просмотрев этот материал:

    Правильно смонтированный сифон — залог комфорта и спокойствия. Спешить с его самостоятельной установкой нецелесообразно. Если даже после прочтения подробной инструкции остались неясные моменты, лучше обратиться к профессиональным сантехникам.

    Если у вас есть личный опыт установки сифона для ванной, поделитесь своими знаниями с нашими читателями. Может у вас тоже есть свои секреты установки? Пишите свои комментарии, задавайте вопросы в блоке под статьей.

    Установка сливно-переливной трубы для ванны

    По

    Аарон Стикли

    Аарон Стикли

    Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, а также обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 17.11.21

    Рассмотрено

    Ричард Эпштейн

    Рассмотрено Ричард Эпштейн

    Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами.

    В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s Редакционный процесс

    Дугал Уотерс / Getty Images

    Сливно-переливная трубка — это фитинг на вашей ванне, который предотвращает переполнение ванны, улавливая воду, которая поднимается слишком высоко, и отводя ее в дренажную систему. Отверстие для трубки представляет собой круглое отверстие, закрытое металлической решеткой или крышкой, которое находится в нескольких дюймах от верхней части ванны, обычно рядом с носиком в передней части ванны. Всякий раз, когда вы устанавливаете или заменяете ванну, замена сливно-переливной трубы практически обязательна. А сливно-переливная трубка иногда может выйти из строя в существующей ванне, поэтому вам может понадобиться заменить ее на ванну, которая остается на месте.

    Иногда это простая работа, но в других случаях она может оказаться одной из самых сложных работ по ремонту сантехники, с которыми вы столкнетесь. В существующей ванне получить доступ к переливной трубке может быть непросто, а процесс замены трубки может сильно различаться в зависимости от того, какой тип дренажных труб у вас есть и как сделаны фитинги. Хромированные или пластиковые детали, изготовленные с помощью скользящих фитингов, можно относительно легко заменить, но если фитинги припаяны или приклеены растворителем, процесс может быть намного сложнее, чем вы ожидаете. Домашние мастера иногда оказываются над головой, пытаясь выполнить этот проект, поэтому тщательно оцените ситуацию, прежде чем браться за нее самостоятельно.

    Совет

    Это проект, который очень сложно, если вообще возможно, выполнить самостоятельно. Заручитесь помощью помощника, чтобы один человек мог удерживать детали сзади или снизу ванны, пока вы закрепляете их изнутри ванны.

    Конструкция узла слива и перелива для ванны

    Сливно-переливной узел представляет собой L-образный узел, состоящий из сливного фитинга, который вставляется в отверстие на дне ванны и соединяется с короткой горизонтальной дренажной трубой, идущей к тройнику. Верхний выход на этом тройнике соединяется с вертикальной переливной трубой, которая заканчивается у переливного отверстия в ванне, а нижний выход на тройнике ведет к сифону ванны и ответвлению слива. Есть несколько соединений, которые вам нужно будет сделать при установке узла: сливное устройство ванны, крышка перелива и различные фитинги, соединяющие трубы.

    Проблемы с доступом

    Установка новой ванны с переливом может быть чем-то вроде проекта, так что будьте готовы. Если ваша ванная комната находится над открытым подвалом или подвалом, вы сможете получить доступ к сливу снизу, что проще. Если у вас плитный фундамент, может быть панель доступа, которая позволит вам работать из-за ванны. Если его еще нет, вам, возможно, придется врезать его, прежде чем вы сможете извлечь старый мусор и перелить и ввести новый. Независимо от того, какой тип доступа у вас есть, шаги примерно одинаковы.

    Инструменты и расходные материалы, которые вам понадобятся

    Материалы, необходимые для снятия и замены сливно-переливной трубы ванны, будут зависеть от того, какие типы труб и фитингов присутствуют. Вы можете купить отдельные детали для разных частей переливного узла, но обычно проще всего купить комплектный узел, включающий сливной фитинг для ванны, переливную трубку и накладку, тройник, а также вертикальную переливную трубку и горизонтальный сливной рукав. подключение к сливному штуцеру. Если вы устанавливаете новую ванну, производитель может поставить слив-перелив; если вы заменяете сборку на существующей ванне, ищите ту, которая очень похожа на старую. Узлы для слива и перелива выпускаются в нескольких формах, включая стили, включающие в себя встроенный стопорный узел и рычаг. Какой стиль вы выберете, зависит только от вас.

    Вам могут потребоваться некоторые или все из следующего:

    • Ключ для слива ванны
    • Отвертки
    • Плоскогубцы для замков каналов
    • Комплект для слива и перелива ванны
    • Ножовка или труборез (при необходимости)
    • Замазка сантехническая

    Инструкции

    Все следующие инструкции применимы, если вы заменяете переливную трубку в существующей ванне. Если вы впервые устанавливаете переливную трубку на новую ванну, пропустите шаги по снятию и начните с шагов по установке.

    1. Отсоедините сливной фитинг

      Сначала снимите сливной фитинг со дна ванны. В зависимости от типа сборки дренажа может потребоваться сначала отвинтить защитную решетку, чтобы получить доступ к корпусу дренажа. Затем с помощью сливного ключа захватите сливной фитинг и отвинтите его от сливного рукава, повернув против часовой стрелки.

    2. Отсоедините крышку перелива

      Отвинтите заглушку на переливном штуцере, расположенном на передней стенке ванны. Здесь может быть один или два винта, которые нужно открутить. Накладка должна просто сняться, но если есть резиновая шайба, она может затвердеть и потребуется некоторое усилие, чтобы снять накладку.

    3. Снимите узел перелива и отходов

      Сзади или под ванной отсоедините сливно-переливной узел от сливных труб. Иногда это так же просто, как ослабить накидные гайки на дренажных трубах и освободить сборку, но если трубы были приклеены растворителем или припаяны на месте, это может потребовать отрезания труб ножовкой или труборезом. Подумайте об этом, прежде чем делать какие-либо сокращения. Аккуратная обрезка облегчит установку новой сливно-переливной трубки.

      • Примечание : Вы можете заменить сифон под ванной в это время. Поскольку доступ затруднен, проще всего заменить эту деталь во время работы с узлом перелива.
    4. Проверка установки нового узла слива и перелива

      Отсоедините компоненты сливно-переливного комплекта и проверьте их установку на ванне. Некоторая обрезка может быть необходима, если комплект не совсем соответствует размерам вашей ванны. Наличие кого-то внутри ванны, который поможет держать вещи, пока вы все расставляете, значительно упростит задачу.

      При необходимости нарежьте кусочки по размеру. После обрезки снова установите детали насухую, чтобы убедиться, что переливная трубка и сливной рукав правильно совмещены. Слив и перелив с использованием скользящих соединений легко выровнять, потому что вы можете оставить шайбы и гайки незакрепленными, устанавливая все на место. При необходимости на трубчатой ​​трубе можно использовать удлинители, чтобы сделать переливную трубку длиннее.

    5. Прикрепите узел перелива и слива

      Установите сборку на место так, чтобы верхняя часть переливной трубки совпадала с переливным отверстием на ванне, а горизонтальный сливной рукав совпадал со сливным отверстием на дне ванны.

      В зависимости от типа комплекта, который вы используете, для соединения могут потребоваться простые скользящие фитинги, в которых шлицевые гайки затягиваются плоскогубцами; или может потребоваться использование растворяющего клея для постоянной сварки соединений ПВХ. Если вы выполняете соединения с помощью шлицевых соединений, в этом месте неплотно затяните шлицевые гайки.

    6. Подсоединение сливного фитинга

      Чтобы подсоединить сливной фитинг, начните с нанесения валика сантехнической замазки вокруг фланца сливного отверстия изнутри ванны. Из-под бака поместите резиновую шайбу вокруг сливного патрубка с резьбой, затем проденьте патрубок вверх через сливное отверстие.

      Вверните сливной фитинг в резьбовой наконечник сливного рукава, затем затяните его сливным ключом. Это работает лучше всего, если у вас есть помощник, который будет удерживать сливной рычаг снизу ванны, пока вы затягиваете сливной фитинг сверху. Водопроводная замазка должна слегка сочиться вокруг фланца сливного фитинга, когда вы его затягиваете.

    7. Прикрепите крышку перелива

      Расположите прокладку для переливной трубки на задней стороне ванны, между стенкой ванны и входом в переливную трубку. Если прокладка коническая, более толстая сторона прокладки должна быть направлена ​​вниз. Изнутри бака поместите накладку на переливное отверстие и закрепите ее монтажными винтами, ввинченными в резьбовые отверстия на переливной трубке. Надежно затяните винты, чтобы прокладка слегка сжималась между горлышком переливной трубки и задней стороной бака.

    8. Проверка установки

      Удалите излишки замазки вокруг фланца сливного фитинга.

      Сборка сифона с переливом для ванны: Инструкция по установке сифона для ванны, как заменить сифон для ванны

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
