Самодельные фрезы по дереву – вырезание пазов и шипов, применение самодельных шаблонов и насадок

Содержание

вырезание пазов и шипов, применение самодельных шаблонов и насадок

При изготовлении изделий из дерева применяют различный инструмент, который значительно ускоряет процесс и снижают количество затрачиваемых усилий. К ним относится фрезер, но он совершенно бесполезен без дополнений. Его невозможно удержать руками на нужной траектории. Для этого используют дополнения для фрезы по дереву, своими руками их легко можно изготовить.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала. При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать. Конструкция таких дополнений довольно проста и не потребует чертежа для самостоятельного изготовления.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

  • Стержней, которые крепятся к корпусу инструмента.
  • Винта точной настойки, используется для регулировки промежутка между фрезой и поверхностью.
  • Стопорного винта, с его помощью стержни крепятся в нужном положении.
  • Накладок, на них ставится инструмент.

Конструкция основы довольно проста и её можно изготовить самостоятельно.

Для подготовки дополнения к работе нужно:

  • Установить стержни в отверстия корпуса инструмента и зафиксировать их винтом.
  • Выставить нужное расстояние между поверхностью и фрезой.

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Направляющая шина

Дополнение применяют для перемещения инструмента над рабочей поверхностью под любым углом, чем и отличается от параллельного упора. Конструкция облегчает фрезеровку отверстий, находящихся на расстоянии друг от друга. Специальные зажимы держат приспособление на обрабатываемой поверхности. Если их не было в комплекте поставки, то используются струбцины. Некоторые варианты оснащаются адаптером для регулировки направления движения инструмента.

Конструкцию лучше применять вместе с электроинструментом, у которого регулируется опорная площадка. Это поможет устранить проблему, когда шина и фреза расположены в разных плоскостях, что происходит при близком нахождении инструмента и обрабатываемой детали.

Конструкция довольно простая, но отличается большой эффективностью. Если присутствуют минимальные навыки работы с инструментом, её легко сделать в домашних условиях. Для этого достаточно взять брусок, который крепят к обрабатываемой поверхности с помощью струбцины. Если зафиксировать конструкцию на двух и более брусках одновременно, то можно сделать паз за один раз. Основной недостаток — трудность точной фиксации конструкции по отношению к будущему резу. Но нижеперечисленные дополнения лишены этого.

Первое приспособление состоит из листа фанеры и направляющей, соединённых вместе. Оно используется для работы с лезвиями одного размера.

Когда нужно использовать фрезы разного диаметра, то подойдёт другое приспособление. Главным его плюсом является то, что инструмент контактирует всей нижней частью с материалом. В направляющей предусмотрена доска (откидная), которая держит электроинструмент в нужном положении к материалу.

Очень часто при работе с деревом фрезеруют материал против волокон, в результате чего появляются сколы. Для уменьшения этого явления используют дополнение, которое прижимает дерево в месте входа фрезы, что не даёт ей отщепиться. Приспособление состоит из двух направляющих, соединённых под углом в 90°. А другая разновидность собирается из двух деталей в форме буквы L, которые крепятся к материалу с помощью фиксаторов. Его часто используют для вырезания пазов.

Копировальные шаблоны и кольца

Копировальная втулка ходит по краю шаблона и тем самым задаёт лезвию нужное направление. Дополнение крепится к нижней части инструмента с помощью винтов или специальных усиков. Пользоваться копировальной втулкой для фрезера довольно просто, но нужно чтобы размер режущего лезвия и кольца был одинаковым, а во время работы они не должны соприкасаться.

Шаблон фиксируется на материале с помощью скотча или струбцин. Кольца должны плотно лежать на заготовке. С помощью этого приспособления округляют углы деталей и вырезают кромку. Для повышения удобства на шаблоны устанавливают подшипники или кольца. Но существует несколько условий: их диаметр должен совпадать или дополнительно нужно установить ограничитель, который будет держать шаблон на расстоянии от заготовки. А для фигурного фрезерования применяют гибкие шаблоны.

Перед тем как сделать шаблон для фрезера, нужно определиться с пазами, которые он будет вырезать. Для его изготовления лучше всего применять оргалит толщиной не менее 6 мм. А чтобы увеличить долговечность, используют берёзу: она обладает лучшими характеристиками.

Фрезерование с помощью шаблонов часто используется установщиками мебели, когда требуется вырезка большого количества отверстий и пазов. Это позволяет значительно сократить время монтажа, а также увеличить качество работы.

Для получения хорошего результата от использования шаблона нужно учитывать несколько моментов:

  • Перед работой фрезер выставляется на полную глубину.
  • Максимально точное смещение деталей может быть достигнуто с помощью двух дополнительных стержней.
  • Шиповые детали, выполненные с помощью шаблона, не требуют дополнительной фиксации клеем.

Пазы эллиптической и округлой формы

Для вырезания пазов в форме эллипса или круга ручным фрезером применяют циркулярные приспособления. Простой циркуль для фрезера можно сделать из штанги, конец которой соединяется с основанием инструмента, а второй оснащается штифтом или винтом. Для получения круга штангу вставляют в отверстие, которое служит центром, а потом по контуру формируется паз. Чтобы изменить диаметр круга, необходимо подвинуть инструмент ближе к другому концу. В более удобном варианте такого циркуля применяется две штанги вместо одной.

Такая оснастка достаточно распространена и часто идёт в комплекте с фрезером. С её помощью удобно вырезать фигурные пазы с разными радиусами. А когда требуется получить отверстия небольшого диаметра, применяют другую оснастку. Её особенностью является то, что штифт, который устанавливает в центр заготовки, располагается под инструментом.

Конструкция такого циркуля включает в себя:

  • Основание, которое фиксируется на обрабатываемом материале с помощью винтов или вакуумных присосок.
  • Две штанги.
  • Два башмака, которые одеваются на направляющие.
  • Кронштейн, соединяющий фрезер и приспособление.

С помощью отверстий в кронштейне опорная плита оснастки легко выставляется на одном уровне с инструментом. Если фрезеруется круг, то используют только один башмак, а для овала применяют оба. Вырезы, сделанные с помощью такого дополнения, отличаются более высоким качеством, чем если бы были выполнены ленточной пилой или лобзиком. Это происходит из-за особенностей инструмента, который вращается на очень большой скорости.

Вырезание пазов на узких поверхностях

Домашний мастер часто сталкивался с необходимостью вырезания пазов для дверного замка или петель. Как правило, для этого использовалось долото и дрель. Но эту процедуру можно осуществить значительно быстрее и легче, если применять фрезер со специальной оснасткой. Такая конструкция позволяет легко создавать пазы на узких поверхностях и представляет собой плоскую основу, крепящуюся на инструмент. А также дополнительно устанавливаются два штыря, которые обеспечивают движение фрезы по прямой.

Основное требование к данной конструкции: штыри должны находится по центру обрабатываемого материала. Если это условие было соблюдено, то паз будет находиться строго посередине. Чтобы сместить направление обработки, достаточно одеть втулку необходимого размера на один из штырей. При использовании такой насадки необходимо следить, чтобы её края плотно прижимались к бокам в процессе обработки.

Если нужно вырезать паз на узкой поверхности, а необходимой оснастки нет, то эта проблема решается при помощи двух досок. Они крепятся с обеих сторон изделия в одну плоскость. А сам электроинструмент фиксируется параллельным упором.

Применение такой насадки для фрезера под дверные петли позволяет:

  • Сделать максимально точную выемку не затратив много усилий.
  • Минимизировать возможность появления ошибки, вероятность которой очень высока без использования шаблона.

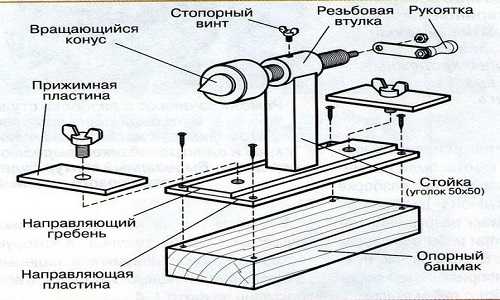

Дополнения для обработки тел вращения

Многие мастера изготавливают оснастки для фрезера исходя из своих потребностей, так как ассортимент серийных аналогов довольно ограничен. Одним из таких устройств является дополнение для вырезания на вращающихся телах. При помощи такого дополнения можно сделать вырез на столбах и других изделиях похожей формы.

Конструкция такой оснастки состоит из:

  • Корпуса.
  • Диска, которым выставляется угол поворота.
  • Подвижной фрезерной каретки.
  • Винтов, с помощью которых фиксируется материал.
  • Стопорных винтов.

Если дополнительно установить привод, то можно не использовать токарный станок для обработки.

Шипорезное приспособление

Шипорезка предназначена для вырезания на деталях соединения «шип-паз». Существует специальные оснастки, которые вырезают большинство типов шипов. В своей работе дополнение использует кольцо, которое перемещается по шаблону, тем самым обеспечивает движение инструмента в нужном направлении.

Перед изготовлением шаблона нужно определиться с пазами, для выреза которых он будет использоваться. При его изготовлении следует применять прочные материалы, стойкие к износу, так как со временем они стачиваются и точность деталей снижается. Хорошо зарекомендовало себя использование текстолита и многослойной фанеры.

Полезные советы

Для получения хорошего результата при работе с деревом следует придерживаться правил техники безопасности. Необходимо удостовериться:

  • Фреза закреплена в цанге.
  • Дополнительное приспособление соответствует мощности электроинструмента.
  • При использовании кромочного фрезера необходимо удостовериться, что подшипник или направляющее кольцо установлено.
  • Выставлена правильная глубина врезки (при использовании погружного устройства, это можно посмотреть на специальном ограничителе).
  • Обрабатываемая деталь должна иметь опору.
  • Для сокращения количества пыли при работе используйте пылесос.

Применение насадкок, специально разработанных под обрабатываемый материал, позволяет значительно улучшить результат. А в зависимости от угла их использования получается разный рез. Опытные мастера часто самостоятельно изготавливают такие насадки. Для этого режущую кромку затачивают под необходимым углом. Но если нет желания тратить время на самодельные фрезы, то их вполне можно купить, ассортимент в магазинах довольно широк.

Приспособления для фрезера по дереву своими руками изготовить довольно легко, а польза от них большая. Такой вариант подойдёт для тех, кто не желает много тратить при покупке инструмента или когда нет нужного оборудования в продаже. А применение фрезера с мебельными шаблонами значительно сокращает время на сборку, а также повышает качество работы и не даёт ошибиться.

pochini.guru

Как сделать самодельную фрезу по дереву из сверла

Работа с различными материалами требует использования качественного режущего инструмента. Большинство необходимых видов имеют стандартные параметры и свободно продается в магазинах, но некоторые образцы имеют специфические размеры или форму. Они не производятся или чрезвычайно редки. В большей степени вопрос касается фрез, имеющих множество вариантов профиля, разновидностей или типов конструкции.

Поиски нужного вида могут занять слишком много времени, поэтому иногда не находится иных вариантов, кроме как сделать фрезу в домашних условиях.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

  • по дереву;
  • по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

  • Цельные.
  • Составные (сборные).
  • Концевые.
  • Торцовые.
  • Фасонные.
  • Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

  • Токарная обработка заготовки (придание формы).
  • Фрезеровка зубьев.
  • Обработка режущих кромок (заточка и затылование).
  • Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Внимание! Технология изготовления режущего инструмента сложна и требует использования точного оборудования. В домашних условиях производство «с нуля» невозможно, доступна лишь обработка готового инструмента, изменение его формы или размера.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

  • Придание профиля.
  • Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать.

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

  • Отпуск металла (процедура, обратная закалке).
  • Станочная обработка, включающая придание формы, заточку, затылование).
  • Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

pro-instrument.com

по дереву и металлу, на МТЗ, трактор, мотоблок, фрезер — чертежи

Самодельная фреза по дереву — это металлическое приспособление, которое несколько похоже на диск со специальной зубчатой кромкой. Данный инструмент предназначен исключительно для деревянных, металлических, а также пластиковых поверхностей. В современном мире бывают и такие случаи, когда фреза нужна для циркуляции, а в этот момент нет подходящего инструмента под рукой. В этой ситуации может помочь фреза по дереву, которая создана собственными силами.

Устройство самодельной фрезы по дереву.

Как изготовить фрезу своими руками

Созданный по необходимым размерам, этот инструмент сможет решить любую проблему. Более того, этот инструмент станет просто незаменимым атрибутом и займет нишу со всеми остальными, не менее достойными инструментами.

Схема подключения фрезера к контроллеру.

Все образцы, которые создаются собственноручно, не имеют никаких подшипников, а для того чтобы их можно было использовать полноценно, вам понадобятся дополнительные атрибуты.

Прежде чем приступить к изготовлению данного инструмента, нужно быть готовым к тому, что сделать самостоятельно тот или иной режущий инструмент будет очень непросто. Если же вы все-таки готовы столкнуться с такими трудностями, то должны знать, что вам придется достаточно тщательно определиться с выбором металла, подобрать необходимое оснащение, а также очень тщательно и подробно изучить необходимую информацию о технологии изготовления.

В зависимости от того, как именно вы собираетесь применять такой инструмент, как самодельная фреза, нужно знать, что они бывают концевыми и насадными. Что касается насадной фрезы, то она должна укрепляться шпиндельным прибором, а концевые имеют так называемую хвостовую часть, которая дает возможность фиксировать изделие во всех станковых патронах или же фрезерах ручной работы.

Чаще всего на сегодняшний день используют именно концевые самодельные фрезы. Их принято изготавливать из достаточно прочной высококачественной стали. При этом нужно помнить, что ее режущую часть нужно легировать.

Вернуться к оглавлению

Что понадобится для работы

Схема самодельной фрезы по дереву.

Какие атрибуты необходимы для изготовления фрезы-самоделки? Для того чтобы своими руками изготовить данный прибор, вам понадобятся следующие материалы и инструменты:

  • специально предназначенное электрическое точило;
  • специальный отрезной круг, толщина которого должна составлять не менее 4 см;
  • брусок точильный;
  • керн и дрель;
  • сверло, которое имеет специальные наконечники исключительно из твердой стали;
  • специальный алмазный надфиль, имеющий несколько полукруглую форму.

Приступая к работе, вам нужно будет с помощью отрезной окружности, которая находится на полотнище самого резака, вырезать специальный диск. Диаметр данного диска должен быть не менее 78 мм. Помните, что совершить данное действие зараз вам не удастся, поэтому работу необходимо сразу разделить на несколько этапов.

Таким образом, достаточно неровный многоугольник должен постепенно превращаться в окружность, не имеющую углов. Вслед за этим необходимо будет отметить ее центр.

Помните, что категорически нельзя проводить всевозможные мероприятия по термообработке и закаливанию того образца, который у вас вышел. Дело в том, что в результате своей работы вы можете просто-напросто ухудшить различные показатели данного резака.

Вернуться к оглавлению

Основные этапы работ по изготовлению инструмента

Прежде чем приступить к работе, необходимо распределить все этапы по порядку.

Для того чтобы у фрезы сделать отверстие именно посередине, необходимо произвести не один раз достаточно мощными, направляющими ударами кернение центрального паза. Главное — помнить, что сначала это необходимо сделать с одной стороны, а затем с обратной. Такие действия необходимо совершать до того момента, пока вы не начнете замечать вокруг центра образование некоторых трещинок.

Таблица соответствия диаметра фрезы и скорости вращения обрабатываемому материалу.

Когда первый шаг будет совершен до конца, нужно будет взять специальное сверло, имеющее достаточно твердое основание. Благодаря такому сверлу можно будет очень быстро и максимально точно проделать необходимое отверстие в самом центре имеющейся детали. Различные зазубрины, которые образовались в результате проделывания отверстия, можно будет удалить с помощью специального алмазного полукруглого надфиля.

Вслед за этим диск необходимо циркулировать. Этот диск устанавливают и плотно прикручивают на станковой поверхности. Достаточно медленно вращая этот диск одной рукой, необходимо проверять эксцентриситет.

Если его показатели составляют больше чем 1 мм, то тогда необходимо навести более точный контур с помощью жесткого закрепленного карандаша.

Дело в том, что данный образец очень сильно поможет откорректировать конфигурацию самого изделия. После этого можно приступить к окончательному этапу оформления всего внешнего дискового края, на станке это можно сделать благодаря специальному бруску для шлифования.

Вслед за этим нужно совершить специальное прорезание всех необходимых зубчиков на точиле с помощью специально предназначенного отрезного круга. Число всех составляющих элементов должно равняться 20. Для того чтобы несколько облегчить работу, диск нужно маркировать необходимым количеством меток. Полукруглые кармашки нужно сделать при помощи закругления специально предназначенным бруском.

Помните, что необходимый угол наклона данных прорезей должен составлять не более 30°, а их глубина должна быть равна от 5 до 7 мм. Это поможет провести необходимую и правильную разводку фрезы.

Помните, что во избежание заклинивания диска в момент проведения необходимого и обязательного распила нужно изначально провести разводку имеющихся зубцов.

Эту операцию необходимо проводить предельно осторожно. Дело в том, что имеющаяся сталь отличается своим хрупким основанием. Как результат, некоторые зубья могут просто-напросто отломаться.

Когда уже все основные работы будут завершены, вам нужно будет придать фрезе более гладкое основание. Сглаживание всех имеющихся кромок зубьев можно выполнить достаточно просто, для этого необходимо в процессе вращения получившейся фрезы с обеих сторон лишь немножечко прижимать брусок.

Самое главное предназначение, которое выполняет данного вида самодельная фреза, — разрезание досок, толщина которых будет составлять около 20 мм.

Если у вас есть желание и стремление сделать что-то самостоятельно, то знайте, что начать экспериментировать никогда не поздно.

Удачи!

www.parnikiteplicy.ru

Самодельная фреза по дереву: этапы проведения работ

Фреза — это металлическое приспособление, имеющее вид диска с зубчатой кромкой. Она предназначена для обработки деревянных, металлических, пластмассовых поверхностей. Нередко в жизни случаются такие ситуации, когда этот инструмент необходим для циркулярки, а подходящего варианта под рукой нет. В таком случае может помочь самодельная фреза по дереву. Сделанная по нужным размерам, она решит проблему и займет достойное место среди главных распиловочных атрибутов.

Таблица соответствия диаметра фрезы и скорости вращения обрабатываемому материалу.

Самостоятельно изготовленные образцы обычно не имеют подшипников, для их полноценного использования нужно дополнительное оборудование. Фрезы другого порядка имеют подобные элементы, их можно отнести к профессиональным приборам. Сделать режущий инструмент самому совсем непросто: для этого тщательно подбирается материал, соответствующее оснащение и изучается технология изготовления.

Резак по дереву «Ласточкин хвост» относится к одному из самых распространенных образцов инструментов, активно применяемых в мебельном производстве. Такие приспособления отличаются особой формой, которая позволяет быстро вырезать отверстия, совмещать шипы, изготавливать рейки. Сочетания, полученные в результате использования подобного инструмента, отличаются аккуратностью, эргономичностью и легкостью проведения сборки.

В зависимости от разновидностей применения фрезы бывают насадными и концевыми. Первый вариант укрепляется посредством шпинделя прибора, второй имеет хвостовую часть, позволяющую фиксировать изделие в патронах станков или фрезеров ручного типа. Концевые разновидности встречаются наиболее часто. Их изготавливают из высококачественной стали, режущую часть нередко легируют.

Необходимые атрибуты для работы

Чтобы изготовить такую пилу по дереву, следует заранее приготовить ряд приспособлений:

Схема подключения фрезера к контроллеру.

  • электрическое точило;
  • отрезной круг толщиной в 4 мм;
  • точильный брусок;
  • керн;
  • дрель;
  • сверло с наконечником из твердых сплавов;
  • алмазный надфиль полукруглой формы.

При помощи отрезной окружности из полотнища резака вырезается диск, диаметр которого соответствует 78 мм. Проделать однократно такое действие не получится, поэтому его следует разделить на несколько этапов. Так, неровный многоугольник постепенно должен приобрести конфигурацию окружности без углов. Затем нужно отметить центр такой самоделки.

Проводить мероприятия по закаливанию и термообработке получившегося образца в домашних условиях не рекомендуется. В результате можно лишь ухудшить показатели резака.

Вернуться к оглавлению

Основные этапы проведения работ

Насадки для фрезеров.

  1. Чтобы сделать отверстие у фрезы точно в середине, нужно произвести неоднократно мощными, направляющими ударами кернение центрального паза, причем сначала с одной стороны, а потом — с другой. Так проделывают до того момента, пока вокруг центра не начнут появляться видимые трещинки.
  2. Затем берется сверло с твердосплавным основанием. Оно позволяет просто и в максимально сжатые сроки сделать нужное отверстие в центре детали. Всевозможные зазубрины, заусенцы и мелкие неровности можно убрать при помощи алмазного полукруглого надфиля.
  3. Следом диск центрируется. Его устанавливают и закручивают на поверхности станка. Не торопясь, вращая диск одной рукой, следует проверить эксцентриситет. Его показатели более 1 мм требуют с помощью жестко закрепленного карандаша обрисовать точный контур круга. Такой образец позволит сделать корректировку конфигурации изделия. Завершение оформления внешнего края диска проводится на станке с помощью шлифовального бруска.
  4. Далее, осуществляется прорезывание зубчиков на точиле отрезным кругом. Число таких мелких элементов приблизительно равно 20. Для облегчения работы диск маркируется соответствующим количеством меток. Получить полукруглой формы кармашки можно путем закругления бруском. Угол наклона таких прорезей соответствует 30 градусам, их глубина равна 5-7 мм, что поможет провести разводку фрезы.

Чтобы избежать заклинивания диска в процессе проведения распила, производится разводка зубцов. Эта операция проводится очень аккуратно, сталь отличается хрупким основанием, в результате чего зуб может поломаться. Вполне достаточным будет смещение кромки зубьев на 0,5 мм.

Схема устройства фрезера.

Основные работы по изготовлению пилы по дереву проведены. Для получения более гладкого основания фрезы в процессе ее вращения с двух сторон немного прижимается брусок, что позволит провести сглаживание внешних кромок зубьев. Также не стоит забывать, что резак требует периодического затачивания поверхности. Проведение таких действий связывается с применением отрезных дисков. Здесь стоит немного надавить на режущую зубчатую кромку. Главным предназначением такой фрезы будет разрез досок толщиной около 20 мм, однако за 2 раза можно распилить дерево до 40 мм.

Чтобы распил древесины получился наиболее точным, используют закаленные образцы, диаметр которых соответствует 62 мм. Их толщина может составлять 0,5 мм. В таком случае они легко режут металл или пластмассу.

Резак по дереву, толщина которого 0,5 мм, отлично справляется с пропилом перпендикулярного положения.

Параллельные, удлиненные резы могут его немного покоробить. Лучшими показателями будут 0,8-1 мм в толщину. Увеличение этих коэффициентов приводит к значительным затратам, связанным с материалами и нагрузками на двигатель.

Изложенные здесь рекомендации и схемы выполнения работ позволят самостоятельно изготовить фрезы для обработки древесины.

moiinstrumenty.ru

как смастерить ручной фрезер своими руками

Как изготавливается фреза самодельная? Ручной фрезер возник не так давно, но уже стал популярен среди любителей работать самостоятельно. Данное приспособление — дорогое удовольствие. Поэтому многие выбирают привычный набор инструментов, не требующих больших вложений.

Конструкция самодельной фрезерной установки.

Но выход есть. Нужно смастерить фрезер собственными силами. И каждый может им воспользоваться. Как его можно сделать своими руками?

На сегодняшний день рассматриваемое приспособление может обрабатывать не только дерево, но и металлы. Отличие между приспособлением, которое необходимо для работы с материалами из дерева, и прибором для работы с металлом состоит в том, что на него надо прикрепить другую резьбу. С таким фрезером можно работать на разных поверхностях.

Фрезер собственными руками

Материалы и инструменты:

Насадки для фрезеров.

  • двигатель от бытового прибора;
  • фреза;
  • лист ДСП;
  • пластик;
  • болты;
  • застежки;
  • циркулярная пила;
  • патрон;
  • проводка.

Как смастерить ручной фрезер своими руками? Его главными частями считается фреза и двигатель, приводящий ее к движению.

Схема подключения фрезера к контроллеру

Для изготовления самодельных фрезеров есть много причин. Основные из них — это стоимость предмета в магазинах и стремление получить в свое распоряжение этот многофункциональный инструмент.

Для начала нужно определиться, от какой сети мини фреза будет работать. Чаще всего в домашних условиях для запуска двигателя от розетки используется 220 В. Поэтому можно применить любое приспособление от любого бытового прибора.

Если используется трехфазное напряжение, то в этом случае найти подходящий двигатель будет сложно. Его можно достать на заводе или на предприятии.

Вернуться к оглавлению

Некоторые особенности

Стоит подумать о поверхности, на которую будет установлен двигатель. Это может быть прочный пластик, но можно воспользоваться и недорогим материалом. К примеру, можно взять лист ДСП.

Таблица соответствия диаметра фрезы и скорости вращения обрабатываемому материалу.

Вырежьте из него небольшую панель, на которую нужно закрепить двигатель. Есть два возможных способа закрепления. На двигателях есть крепления под болты, можно воспользоваться ими. В случае если таких креплений нет, можно воспользоваться специальными застежками.

Теперь нужно разобраться с проблемой, связанной с объединением двигателя и патрона. Тут не обойтись без переходника. Для его изготовления придется обратиться к профессионалам. Сам патрон можно взять от любого перфоратора.

Вот и все, ручной фрезер можно использовать. Нужно сначала провести испытание. Вначале нужно закрепить самую обычную фрезу. Лучше, если она будет легкой. Затем подключаем фрезер в сеть. Если все отлично работает, то можно приступать к намеченным работам.

Для удобства эксплуатации для ручного фрезера можно смастерить стол.

Вернуться к оглавлению

Преимущества и недостатки самодельного фрезера

Преимущества:

  1. Себестоимость его будет ниже по сравнению с теми, которые продаются в строительных магазинах.
  2. Есть возможность работать с разными поверхностями.
  3. Прост в сборке.

Недостатки:

Схема самодельной фрезы по дереву.

  1. Не слишком высокая скорость обработки изделий. Если применяется типовой двигатель, который распространен в сегодняшних домашних приборах, то оборотов может быть мало для работы со сложными элементами и поверхностями. Но этот недостаток не является неустранимым. Нужно воспользоваться высокоскоростными двигателями, которые встречаются в перфораторах. Тогда будет возможным контролировать число оборотов для разных операций. Эта функция очень востребована среди столяров.
  2. Конструкция фрезера недостаточно надежна. Это связано с тем, что он делается из подручных материалов.

Все перечисленные выше плюсы и минусы нужно принимать во внимание, когда работаешь с ручным фрезером.

Вернуться к оглавлению

Техника безопасности при работе с ручным фрезером

Основные требования к технике безопасности подробно изложены в инструкции к любому фрезеру. Она обычно входит в комплект поставки. К фундаментальным правилам можно отнести следующее.

Фрезу устанавливать или заменять следует только при отключенном от сети приборе.

Настройка насадки также производится только при обесточенном аппарате.

При работе на фрезерном столе требуется максимум внимания к процессу. При процессе фрезерования следует устойчиво стоять на ногах. Не допускается в зоне работы с фрезером нахождения посторонних предметов.

В процессе соприкосновения фрезы с заготовкой нужно быть готовым к резким рывкам заготовки и сильной вибрации, что может привести к вырыванию детали, с последующим травматизмом. Глубина удаляемого слоя не должна быть слишком большой — не более 3 мм.

Одежда должна плотно прилегать к телу, все пуговицы застегнуты, ремни завязаны. Следует надеть средства защиты для глаз. При работе образуется много пыли, стоит позаботиться о респираторе или строительной повязке для защиты дыхательных путей. При работе не стоит торопиться, движения должны быть плавными и точными.

moiinstrumenty.ru

Самодельные насадки / фрезы / расходники для гравера, дрели и бормашинки

В статье будет затронута тема как сделать расходники своими руками. Не для кого не секрет, что китайские насадки очень низкого качества, а у фирменных цена кусается. Так что в некоторых случаях выгоднее будет сделать самому. Под катом вы увидите мои самодельные насадки и так же интересные решения из интернета.

Абразивные насадки

Лепестковый круг для гравера

Родные наждаки на резиновом барабане живут не долго, по этому нужно найти альтернативное решение. Из фанеры вырезаем окружность небольшого диаметра:

Придаём более ровную форму:

Делаем пропилы ножовкой по металлу:

В полученные прорези на эпоксидную смолу вклеиваем наждак:

Получаем:

Лепестковый круг для дрели

Насадка диаметром побольше. Чтоб не получилась «растопырка» как в предыдущем варианте, при склейке наждак нужно стянуть резинкой. Это происходит из-за того, что основание ткани впитывает смолу из разреза и грубеет.

Готовая насадка:

Плюс лепестковых кругом в том, что они служат на порядок больше, чем обычный наждак на барабане такого же диаметра.

Наждак для дрели из роликов от магнитофона

В старых бобинных магнитофонах имеются большие резиновые ролики с металлической втулкой. На втулку сажаем болт, а на резину клеим наждак:

Отрезные круги для гравера

Тема довольна распространена, но всё же расскажу для полноты картины.

Берём тонкий отрезной диск для УШМ, циркуль с двумя иголками, шило, и ненужные ножницы:

1) Циркулем вычерчиваем окружности (слишком большие круги делать не стоит, работать ими неудобно. Оптимальный размер — чуть меньше стандартного круга) Следим за тем, что бы центр окружности находился посередине одного из квадратиков армирующей сетки.

2) Разрезаем ножницами диск на сектора, и потом вырезаем сами окружности, находящиеся в секторах. Для этой работы подойдут ножницы по металлу, но и обычными канцелярскими тоже можно делать, только они от этого сильнее тупятся, так что берём те ножницы, которые не жалко.

3) Лёгкими вращательными движениями шила начинаем поочерёдно с двух сторон проделывать отверстие. Диаметр отверстия должен быть равен диаметру винта. Если отверстие будет немного больше, то его разобьёт.

4) Обтачиваем круг на малых оборотах об ненужный точильный камень:

И получаем армированные отрезные круги:

Изготовление таких кругов обходится гораздо дешевле, нежели их покупка. Так же они дольше служат чем покупные неармированные круги.

Насадка для декоративной шлифовки

В пробку вкручивается саморез без шляпки, а в основание приклеивается шайба. Кулачки патрона будут упираться в шайбу и не давать саморезу вкручиваться глубже.

Удобнее всего такую насадку использовать на сверлильном станке. Можно вкрутить вместо самореза в пробку насадку для войлоков:

Полировальная насадка для дрели

Ещё одна довольно распространённая тема. Войлок от валенка зажимается болтом с широкими шайбами. На войлок наносится полировальная паста, например паста ГОИ.



Далее следует несколько примеров абразивных насадок, взятых из интернета.

Шлифовальный барабан для дрели



Шлифовальный барабан для гравера

На токарном станке вытачивается металлический барабан  с прорезью, в которую заправляется край наджака, и он обматывается вокруг барабана. Фиксация происходит резинкой. Ту же конструкцию можно сделать и из фанеры, как показано в предыдущем варианте.







Шлифовальные цилиндры для гравера

Товарищ Marshall предлагает делать цилиндры таким образом, цитирую:

Для того, чтобы сделать данный вид расходки нам понадобится: прочная, но как можно более тонкая ткань ( лучше Х/б ), шкурка нужной зернистости, а главное, трубочка подходящего диаметра, на которой и будут находиться цилиндры во время склеивания.

Итак, берем ткань и нарезаем ее длинными полосками шириной 12 мм. Потом эти полоски режем вразмер диамертра трубочки с нахлестом примерно 1-1.5 см., плотно натягиваем на трубку (чтобы они не болталис ) и склеиваем наши кусочки прямо на трубке с помощью обычного ПВА. Дальше задача чуть посложнее: надо правильно сделать трафарет, по которому будут в дальнейшем вырезаться сами шкурки. Трафарет показан на рисунке справа под трубкой. Делаем так: берем, отрезаем кусок шкурки такой же ширины, как и такань, но на 1 см длиннее. Прикладываем поверх наклееной ткани и отмечаем место, где должен быть стык двух торцов шкурок. После этого делаем необходимые геометрические действия: из точки должного стыка проводим поперек шкурки линию, с другого конца шкурки, на том же расстоянии делаем то же самое, после чего проводим в образовавшихся прямоугольниках диагонали и отрезаем по этим диагоналям кусочки шкурки. Теперь, когда вы прикладываете ваш трафарет поверх наклеенной на трубке ткани, вы получаете точное диагональное соединение торцов шкурки. Теперь у вас есть трафарет, который можно обвести ручкой по контуру на оборотной стороне наждачки.

Далее совсем просто: клеим полоски ткани пока на трубке не закончится место. Далее по трафарету вырезаем кусочки шкурки и клеим поверх ткани тем же ПВА или лучше «Моментом».  Чтобы шкурка не развернулась до того, как она приклеится, надо ее прижать резиночкой или полоской изоленты. После высыхания может получиться так, что ваша поделка приклеилась к трубке, поэтому надо после нанесения клея пару раз в разное время повернуть заготовки вокруг своей оси. Также, чтобы из бежать приклеивания заготовки к трубке нельзя использовать супер — клей и трубка не должна быть деревянной.



Фрезы

Фреза из колёсика зажигалки для дрели или гравера

Если насадка будет использоваться в дрели, то сажаем колёсико на болт, если в гравере — вместо отрезного круга:

Такая фреза запросто режет дерево, пластик и мягкий металл.

Фреза для дрели из дюбеля

Стачиваем со шляпки  все лишние неровности. Отрезным кругом гравера делаем пропилы под углом и получаем фрезу:

Центрорез

Разновидность сверла и фрезы. Центрорезом удобно прорезать отверстия в материалах, имеющих малую толщину. В металлическом брусочке нужно высверлить сначала отверстия под сверло и резец, потом под прижимные винты и нарезать в них резьбу.

Если центрорез будет использоваться в дрели, то вместо сверла нужно установить металлический пруток. Резец делается из хвостовика сломанного сверла.

Так же им можно нарезать шайбочек, например из стеклотекстолита от распаянных плат:

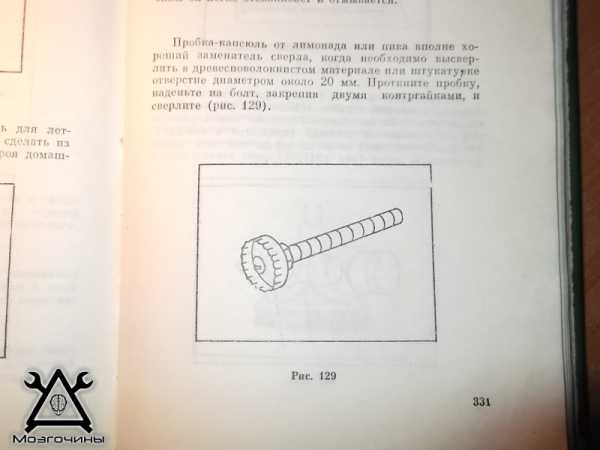

Фреза из пробки

Одна книжка предлагает изготовить фрезу из пробки. На сколько это удачная идея я скачать не могу, так как сам не пробовал обрабатывать что либо такой фрезой. Думаю, что для очень мягких материалов подойдёт.



Пара конструкций фрез из интернета

Фреза из ножа электробритвы

Товарищи на форуме предлагают использовать нож электробритвы как фрезу. Но есть одна проблема — направление вращения ножа обратное, так что нужна дрель с реверсом.

Фреза из ножовочного полотна

Ну вот и всё!

Добавляйте в комментарии свои насадки и годные варианты из интернета.










ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SterAK

mozgochiny.ru

Самодельная фреза — novaso

Мастер, выложивший информацию про свою разработку под ником «Vin Sey» собрал из запчастей от разных устройств самодельную фрезу для обработки почвы и демонстрирует ее работу. Судя по первому видео, в котором как раз запечатлен процесс ее функционирования, действует она мощно и в каком-то смысле изящно. И это при том, что собрана фреза практически из бросовых деталей от разобранных машин. Как говорит сам автор: «из металлолома.»

Садовые инструменты и другие товары в этом китайском магазине. Плагин на браузер для экономии в нём: 7%-15% с покупок .

Некоторые характеристики устройства: ширина регулируемая 1300 мм, 1800 мм, 2300 мм, глубина обработки от 0 до 180 мм, заменяемый рабочий орган. мульчиватель + щетка подметальная и тд. диаметральный угол регулируемый. В комплекте с фрезой применяется. грядообразователь, пленоукладчик, и другие сельскохозяйственные орудия. Мост от Москвича 412.

В первой части демонстрация работы фрезы.

Далее — основные узлы конструкции.

Испытание боковых фрез.

Испытание добавочных фрез.

Самодельная фреза на минитрактор своими руками сэкономит семейный бюджет. Механизированный труд тех, кто имеет свои подсобные или фермерские хозяйства, стал повсеместным явлением благодаря современным технологиям. Самодельная почвофреза для вспахивания земли относится к таким средствам.

Устройство фрезы и задачи для ее изготовления

Мотофреза относится к навесному оборудованию — эффективному и многофункциональному. Грунтофреза может работать и как плуг, и как культиватор, и как борона. Запускается почвофреза для минитрактора таким образом: при включении двигателя подается крутящий момент на вал редуктора фрезы. Редуктор, на валу которого находится барабан с режущими лопастями, передает им вращение. Почвофреза для минитрактора незаменима в частном хозяйстве.

Активная фреза для мотоблока — это сложная сборочная единица, состоящая из вращающегося вала, к которому приварены острые и изогнутые лопасти.


и передвижении мотокультиватор крутит барабан с фрезами и они, соприкасаясь с почвой, проникают вглубь и переворачивают ее. Такие действия вручную производятся лопатой при вспашке земли. Самодельную фрезу для мотоблока лучше всего сделать с захватом с минимальной шириной от 800 мм и максимальной до 1400 мм. Такие параметры вполне достаточны, чтоб обработать собственный участок.

Несмотря на то, что в продаже имеется большой выбор подобных инструментов для обработки почвы, самодельная фреза для мотоблока, произведенная своими руками, всегда будет соответствовать заложенным в нее требованиям и пожеланиям пользователя. Как сделать фрезу? В этом случае можно воспользоваться одним из 2 вариантов:

  • сделать заказ специалисту;
  • выполнить работу самостоятельно.

Первый вариант самый простой, но он обойдется в круглую сумму. Самодельная фреза для минитрактора может быть произведена умелыми руками. Эта работа потребует достаточного времени и сосредоточения сил. Но впоследствии все с лихвой окупится. Что нужно сделать, чтобы получилась фреза своими руками? Прежде чем начать мастерить самодельные фрезы, следует ознакомиться с их устройством и конструкцией и учесть особенности. Самодельная фреза на трактор может быть выполнена с саблевидными ножами или с ножами, называемыми «гусиными лапками». Саблевидные фрезы на минитрактор являются более распространенными и от второго типа отличаются тем, что имеют разборные соединения. Дальнейшие пояснения по изготовлению будут касаться только их.

Чтобы сделать фрезы на мотоблок своими руками, следует определиться с такими задачами:


  • сделать рабочие чертежи и просчитать все размеры фрезы для мотоблока своими руками;
  • изготовить детали конструкции;
  • осуществить сборку вала;
  • закрепить его на несущем каркасе.

После определения поставленных задач можно приступать к работе по изготовлению фрезы на мотоблок своими руками.

Как сделать фрезу самостоятельно

Фреза своими руками изготавливается следующим образом. Для начала потребуется приготовить нужные материалы и инструменты:

  • аппарат для сварки;
  • крепеж — гайки и болты;
  • болгарку;
  • ключи гаечные;
  • дрель электрическую.

Подобрав типовой чертеж, можно приступить к работе, придерживаясь намеченных параметров. Из металлической трубы с диаметром не менее 50 мм или швеллеров делается опорная рама, на которую будет крепиться вал с режущими ножами. Материал для вала должен обладать высокими прочностными характеристиками, поскольку самодельная почвофреза будет подвергаться значительным нагрузкам. Ширина рамы должна соответствовать мощности привода мотоблока. Работу производим в следующей последовательности:


  • разрезаем трубу или швеллер на 4 отрезка, свариваем их так, чтоб получилась прямоугольная рама;
  • для режущих лопастей можно приспособить отслужившие рессоры или еще что-либо подобное, лезвия следует заточить в направлении движения, обточить их согласно размерам чертежа и согнуть так, чтобы направление у всех было одинаковое.

Если нет подручного материала, то ножи можно сделать из полосок высокопрочной стали с толщиной листа не меньше 12 мм.

Как правило, почвофреза должна иметь ширину около 1200 мм. Ее достаточно будет оснастить 4 узлами, состоящими из 3 режущих лопастей. Каждая самодельная фреза на трактор закрепляется к вращающемуся валу крепежом из нержавейки.

Следует отрегулировать установку вала с фрезами относительно колес. От этого будет зависеть глубина входа в землю ножей при обработке. Вал культиватора крепится к основному приводу мотоблока через редуктор заднего моста посредством втулок и опорных подшипников.

В завершении работы необходимо все детали, подвергающиеся трению, смазать солидолом.

Следует напомнить, что фрезы на мотоблок своими руками смогут сделать те мастера, которые имеют соответствующие навыки работы с указанными инструментами.

Как правило, люди, занимающиеся хозяйством, такими умениями обладают. Поэтому многие могут взяться за подобную работу.

Дополнительные статьи по теме:

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельные фрезы по дереву

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.


Схема самодельной фрезы

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

  • На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
  • Между частями заготовки с разными диаметрами формируется плавный переход.
  • С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
  • Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Для подрезки стержня можно приспособить болгарку и дрель, а формирование рабочей части выполнить на заточном станке

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.


  • Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
  • Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
  • Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

Доводка режущей кромки производится алмазным диском, затем поверхность доводится шлифбумагой

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Варианты изготовления конусных фрез

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.


Из сверла можно делать фрезы с различными рабочими головками

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

  1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
  2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
  3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
  4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
  5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Самодельные трубчатые фрезы

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Многих домашних мастеров интересует вопрос о том, как сделать конусную фрезу большого диаметра своими руками. Следует иметь в виду, что изготовить такой инструмент для обработки дерева непросто, для этого надо использовать специальные заготовки и сложное металлорежущее оборудование.

Сегодня обработка земли заметно упрощается благодаря большому разнообразию специального оборудования и дополнительных деталей. Фреза для обработки почвы на МТЗ является одним из таких устройств, имеющих множество полезных характеристик.

Трактор, оснащенный фрезой, сочетающей в себе свойства культиватора и плуга, позволяет быстро и с минимальными временными затратами решить все задачи, связанные с обработкой грунта. Без этого помощника не обойтись на участках, засаженных грубостебельными растениями, а также отличающихся заплывающей, сложной почвой. Этим функционал фрез не ограничивается, они обеспечивают внесение удобрений всех видов, разравнивают поверхность, перемешивают слои грунта, удаляют сорняки и одновременно измельчают растительность. Приборы незаменимы в улучшении лугов и пастбищ, обработке сложных пластов почв.

Разновидности

Фреза для обработки почвы может быть нескольких видов: полевая, болотная, пропашная и садовая. Последняя распространена при обработке лесополосы, устранении сорняков и рыхлении. Полевые виды необходимы для ухода за землями, предназначенными для посадки риса и овощных культур, которые характеризуются тяжелой, переувлажненной структурой. Болотные варианты полезны как в обработке лугов и пастбищ, так и осушенного болотистого грунта. Пропашными агрегатами фрезеруется почва между рядами саженцев, злаковых культур.

Типы лезвий

Пластинчатый нож располагается на вращающемся валу и является основой конструкции прибора, для его изготовления используется сталь высокого качества. Существует несколько видов ножей, подходящих для различных задач и окружающих условий:

  • самым прочным вариантом является долотовидный, он может использоваться на каменистых, плотных и сложных участках;
  • серповидные отличаются универсальностью в применении, единственное ограничение заключается в том, что они не могут эксплуатироваться на грунте с каменистыми отложениями;
  • стандартные ножи подходят как для тяжелой, так и легкой почвы, важно чтобы она отличалась отсутствием большого количества камней и засорения.

Особенности работы

Обработка почвы производится стальными выступающими зубцами (лезвиям). Устройства с задним и передним расположением зубцов характеризуются дополнением в виде специальных колышек, используемых для регулировки степени обработки.

Фреза для обработки почвы своими руками с передними лезвиями отличается размещением зубцов под двигателем и их обращением по ходу движения. Чтобы упростить перемещение, производимое работающими зубцами, колесная часть располагается с задней стороны. Стоит отметить, что такой агрегат не используется в необработанном грунте и твердых породах.

Оборудование с задними лезвиями оснащается двигателем, который приводит в движение колеса. Такие агрегаты могут иметь два варианта зубцов:

  • Лезвия со встроенным обратным вращением. Данный вид отличается высокой эффективностью в обработке твердой земли. Фреза для обработки почвы с подобным оснащением подходит для использования на необработанном грунте.
  • Зубцы, вращающиеся вперед вместе с колесами.

В некоторых случаях возможно обращение лезвий в обе стороны, за счет чего объединяются преимущества обоих вариантов.

К числу фрез небольшого размера с передними зубцами относятся мини-культиваторы. Они сочетают в себе возможность работы на малой площади, легкий вес и маневренность. Выбор определенного варианта зависит от типа грунта и общего объема работ.

Как сделать фрезу для обработки почвы

При необходимости прибор можно изготовить своими руками. Наибольшей легкостью исполнения отличается следующий вариант, при этом стоит определиться с используемой силовой установкой – это может быть электро- или бензопила.

Стальные трубы со стенками толщиной около 0,5 мм необходимы для изготовления рамы. На ней хомутами фиксируется силовая установка. Механизм основан на цепной двухступенчатой передаче, при этом к первой подойдут цепь и звездочки от обычного велосипеда. Вторая передача отличается большей мощностью, поэтому здесь могут использоваться детали от мотоцикла.

Цепная вспомогательная передача обеспечивает работу колес. Самодельные фрезы для обработки почвы выглядят как трубы с большим диаметром, на которых размещено 6 зубцов. По обеим сторонам находятся приваренные полуоси, оснащенные подшипниками. Также требуется установка винтов, обеспечивающих размещение оси и цепи. Для каждой цепной передачи необходимо сделать кожухи для защиты от повреждений и заземление для пилы.

Оборудование для мотоблока

Предварительно составляется чертеж фрезы для обработки почвы с учетом того, что она будет изготавливаться кованным методом, так как такой вариант отличается более высокой надежностью. В качестве материала для основы выступают стальные штампованные листы. Режущая кромка устройства будет иметь слабо выраженную поверхность. Наибольшее распространение в самостоятельном изготовлении приобрело оборудование вида “гусиные лапки”.

Сначала нужно подготовить определенный набор инструментов и материалов:

  • болгарка либо другой механизм, подходящий для шлифовальных работ;
  • сварочный агрегат ;
  • стальная труба (диаметр должен быть около 45 мм).

Благодаря самостоятельной сборке фреза для обработки почвы будет иметь подходящие функции и габариты для имеющегося участка, требующего обработку. В качестве рыхлителей могут выступать использованные пластины рессор.

Лопасти в ходе работ доводятся до необходимого размера и сгибаются в одном направлении под определенным углом. К основе при помощи сварочного аппарата прикрепляются все детали. Кромка затачивается в соответствии с направлением вращения устройства. Затем узел сцепки соединяется с полученной конструкцией и производится настройка в ходе пробного включения.

Стоит отметить, что для сборки должны использоваться стальные детали с диаметром в пределах 50 см, в этом случае глубина вхождения в почву составит 25 см. После включения необходимо удостовериться в последовательности вхождения зубьев в грунт, отсутствии ударов и резких перемещений.

Как продлить срок эксплуатации

Особое значение имеет регулярное техническое обслуживание, в которое входит перечень действий для обеспечения высокой эффективности и длительной эксплуатации машин. Плановый комплекс работ должен проводиться в установленные сроки, также он необходим для более качественной производительности, экономии смазки и бензина.

Фреза для обработки почвы очищается от остатков растений и высохших кусков грунта, далее проверяется техническое состояние элементов и регулировка крепежей. Также необходимо осмотреть привод, прицепной механизм и рабочие органы.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Почвенная фреза для мини-трактора является незаменимым навесным оборудованием при выполнении сельскохозяйственных работ. Стоит отметить, что даже самодельная фреза справляется с поставленными задачами ничуть не хуже заводских моделей.

Почвофреза предназначена для обрабатывания лугов, полей и пастбищ при условии, что в грунте отсутствуют камни и толстые корневища деревьев. Этот вид навесного оборудования рыхлит и перемешивает почву, попутно уничтожая сорняки. Учитывая что эти агрегаты устанавливаются на мини-трактор, они оптимально подходят для обработки небольших полей и приусадебных участков.

Принцип действия и устройство техники

Фреза для мини-трактора представляет собой довольно простой механизм. Она состоит из опорной рамы, оснащённой колёсами, рабочего вала с режущими элементами, редуктора и защитного кожуха.

При простоте конструкции почвофреза обладает большой функциональностью. Этот агрегат способен заменить собой сразу три вида навесного оборудования: плуг, борону и культиватор.

Работает это устройство по следующему принципу. Во время движения режущие элементы поднимают и переворачивают плодородный слой почвы. Точно так же происходит обработка приусадебных участков обычной лопатой. С использованием почвофрезы этот процесс механизируется и ускоряется во много раз.

Необходимое для работы усилие передаётся от основного дизеля на редуктор фрезы посредством вала отбора мощности. Редуктор, в свою очередь, приводит в движение вал с установленными на нём ножами. Кроме того, при помощи редуктора можно увеличивать или уменьшать скорость вращения, соответственно регулируется мощность навесного оборудования.

Глубина обработки почвы регулируется при помощи опорных колёс. Рама нужна для присоединения агрегата к задней навеске мини-трактора. Защитный кожух предотвращает попадание пыли и грязи в рабочие механизмы фрезы.

Популярные модели

На отечественном рынке, почвофреза на мини-трактор представлена широким модельным рядом. Рассмотрим несколько моделей этого навесного оборудования.

Это навесное оборудование производится Минским тракторным заводом. Модель разрабатывалась для мини-тракторов МТЗ, но может агрегатироваться с любой компактной техникой подходящего тягового класса.

Оборудование подходит для обработки лёгких и тяжёлых грунтов. Целевое предназначение – подготовка почвы для посадки овощных культур. Может использоваться для работы на склонах до 10 градусов.

Навесное оборудование имеет регулируемую ширину охвата. Этот показатель может варьироваться от 44 до 61 сантиметра. Глубина обработки составляет 120 миллиметров. Почвофреза весит 47 килограмм и обладает производительностью до 0,2 Га/час.

Эта модель навесного оборудования тоже производится в Белоруссии. Устройство крепится к ВОМ мини-трактора. Скорость вращения вала отбора мощности должна быть не менее 357 об/мин.

Ширина обработки почвы регулируемая, составляет 44-60 сантиметров. Глубина обработки почвы – 8 сантиметров. Вес оборудования порядка 50 килограмм, производительность – около 2 гектар в час. Стоит отметить, что заявленная производительность может меняться в зависимости от структуры обрабатываемого грунта.

Эта модель навесного оборудования на мини-трактор относится к широкозахватному. Для работы с этой моделью понадобится техника мощностью от24 до 30 лошадиных сил. Агрегат способен охватить 125 сантиметров почвы и вскрыть на глубину до 20 сантиметров.

Скорость вращения фрезы варьируется от 180 до 250 об/мин. Крутящий момент передаётся через ВОМ. Частота вращения вала отбора мощности должна составлять 540-730 об/мин. Рекомендуемая скорость тягача – 4 км/час. Вес оборудования составляет 210 килограмм.

Почвофреза 1 GQN-125

Стоит отметить, что почвофреза GQN представлена на рынке не единственным экземпляром. Существует несколько модификаций, которые различаются между собой шириной охвата почвы и производительностью. Ширина охвата указывается в виде цифрового обозначения модели.

studvesna73.ru

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

  • На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
  • Между частями заготовки с разными диаметрами формируется плавный переход.
  • С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
  • Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

  • Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
  • Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
  • Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

  1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
  2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
  3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
  4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
  5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Многих домашних мастеров интересует вопрос о том, как сделать конусную фрезу большого диаметра своими руками. Следует иметь в виду, что изготовить такой инструмент для обработки дерева непросто, для этого надо использовать специальные заготовки и сложное металлорежущее оборудование.

met-all.org

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

  • по дереву;
  • по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

  • Цельные.
  • Составные (сборные).
  • Концевые.
  • Торцовые.
  • Фасонные.
  • Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

  • Токарная обработка заготовки (придание формы).
  • Фрезеровка зубьев.
  • Обработка режущих кромок (заточка и затылование).
  • Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

  • Придание профиля.
  • Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать.

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

  • Отпуск металла (процедура, обратная закалке).
  • Станочная обработка, включающая придание формы, заточку, затылование).
  • Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

pro-instrument.com


www.novaso.ru

Самодельные фрезы по дереву – вырезание пазов и шипов, применение самодельных шаблонов и насадок

Отправить ответ

avatar
  Подписаться
Уведомление о
