Реле давления воды для насоса настройка: Как настроить реле давления воды: советы экспертов

Реле давления насосной станции | регулировка и настройка

Как автоматизировать работу независимого водопровода и навсегда забыть о ручном запуске или остановке насосного оборудования? Насущный вопрос у заядлых дачников, жителей сел и пригородов, владельцев мелких предприятий. Решив наслаждаться полностью автономным водопроводом, стоит обзавестись реле давления насосной станции, которое облегчит его обслуживание.

Что такое реле насосной станции?

Реле – восприимчивое к изменениям устройство, контролирующее возрастание/снижение давления, отвечающее за запуск и остановку всех механизмов насосных станций. Благодаря такому датчику владельцы отдельно взятых водопроводов могут наслаждаться благами цивилизации также, как и с городской системой водоснабжения. Реле насосной станции считается «мозговым центром» всего оборудования, которое без участия человека гарантирует бесперебойное и автоматизированное выполнение рабочих процессов.

На рынке комплектующих представлен широкий модельный ряд, который условно можно разделить на три вида реле для насосной станции:

• электромеханическое – несложная модель, которая не первый год доказывает свою надежность и удобство эксплуатации;
• стрелочные датчики являются подтипом первого вида, уменьшают число включений и выключений механизма, увеличивают износоустойчивость во время отсутствия жидкости в баке;
• электронное – датчик, главным достоинством которого является простая и точная настройка.

Каждый вид имеет свои преимущества и недостатки, различается комплектацией и условиями эксплуатации. Также можно встретить системы блоков автоматизации с функцией противодействия «сухому ходу». Рассмотрим детально, что входит в конструкцию датчика, и по какому принципу действует реле давления для насосной станции.

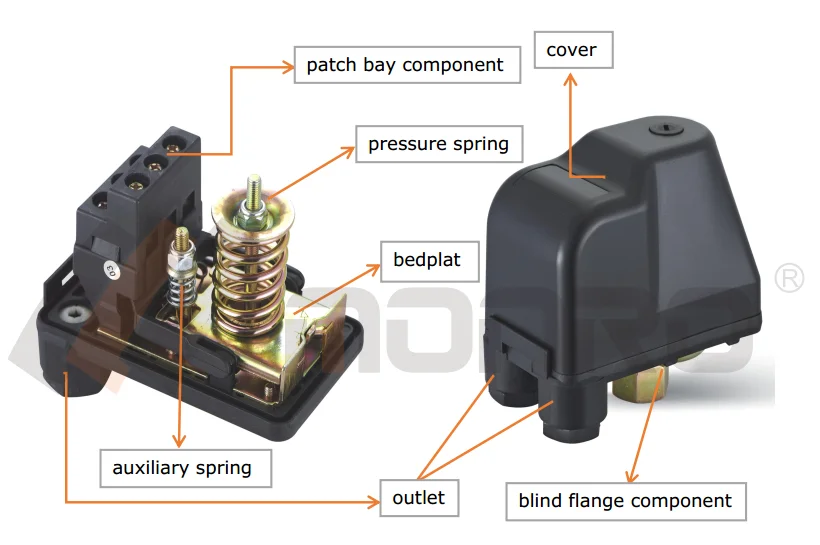

Комплектация реле для насосной станции

«Умный» датчик представляет собой разборный незамысловатый механизм, благодаря которому возможно легко и просто корректировать работу гидроаккумулятора, регулировать и устанавливать допустимые пределы параметров.

Визуально устройство похоже на небольшой коробок асимметричной формы, под пластиковым корпусом которого находятся основные детали. Чтобы подключить в сеть и к насосу, предусмотрены муфтовые зажимы для электрокабелей, а для соединения с системой – патрубок из металла на 1, 1/2, 1/4 дюйма, на котором находится наружная или внутренняя резьба.

Под кожухом размещены основные элементы, находящиеся на основании. К ним относятся:

• металлическая пластина;
• большая и малая пружины;
• контакты для подключения;
• регулировочные гайки;
• мембрана.

Принцип действия, назначение и роль реле для насосной станции

За каждой пружиной размещен контакт подключения к электросети, который замыкается, когда давление достигает максимума. Под действием возрастающего давления возникает деформация мембраны. После появляется избыточное давление внутри груши, воздействующее на пластину. В ответ на это большая пружина прижимается пластиной, отключается контакт и прекращается подача напряжения на мотор.

При падении давления, пластина возвращается в первоначальное положение, а контакты замыкаются. После этого двигатель готов снова продолжать качку воды.

Вопреки непримечательным габаритам, датчик выполняет важную миссию. Реле для насосной станции,цена которого не больно бьет по кошельку, способно на следующее:

• контролировать функционирование всех приборов в установленном режиме;
• быстро отвечать на колебания давления и другие сбои;
• запускать и останавливать двигатель на момент достижения критических показателей.

Устанавливая реле, насос получает эффективного помощника, берущего на себя ответственность за автоматический ход работы.

Что нужно знать о настройке реле давления?

Регулировка реле давления насосной станции требует к себе предельного внимания и соблюдения определенных правил.

Для начала выполните следующее:

• при работающем насосе получите существующие данные на включении и выключении давления;
• затем отключите оборудование от системы питания, слейте оставшуюся воду;
• когда манометр покажет цифру «0», заново подключайте насос и запускайте двигатель;
• здесь будьте внимательны и следите за показателями манометра, фиксируйте значение давления, на котором насос остановится;
• перед началом повторной работы насоса снова опустошите расширительный бак от жидкости и зафиксируйте давление при запуске.

Проделав все вышеперечисленное, станет доступна настройка реле давления насосной станции.

Сначала снимите крышку корпуса, чтобы получить доступ к пружинам устройства, сила натяжения которых регулирует запуск и отключение агрегата.

На включениирегулировка реле насосной станции подразумевает следующее.

1. Затяните большую пружину, используя регулировочный винт, который можно поворачивать по часовой стрелке и против нее, отталкиваясь от значков «+» и «-».
2. Проведите тестирование.
3. Перед работой насоса слейте жидкость и наблюдайте за значениями давления при отключении, которые изменятся в большую сторону.
4. Если полученные параметры не внушают доверия, ослабьте или еще больше затяните пружину. Останавливайтесь тогда, когда увидите подходящие показатели.

Обратите внимание, что регулировка большой пружины влияет на изменения давления как при включении, так и выключении. В отличие от старшего аналога малая пружина предназначена для стабилизации расхождения давлений между запуском и остановкой оборудования.

Регулировка на выключение происходит также, но с участием маленькой пружины. Возьмите на заметку, что крайний предел расхождения должен достигать от 1 до 1,5 бар, а увеличение давления при отключении напрямую влияет на повышение расхождения давлений.

Особенности настройки реле давления

Зная, как настроить реле давления насосной станции, можно застраховаться от непредвиденных случаев и взять на вооружение тонкости регулировки.

Основные рекомендации.

1. Придерживайтесь инструкции производителя и устанавливайте указанные параметры. Также возможна индивидуальная корректировка для каждого отдельного агрегата, но тогда сужается показатель износоустойчивости.
2. Насосная станция прослужит не один год, если будут выставлены параметры, при которых разница между давлениями незначительна. Благодаря этому давление выровняется, и участится периодичность работы двигателя. В обратном случае, когда мотор редко включается, давление нарастает прерывистыми скачками.
3. Во время затягивания пружин движение против часовой стрелки – это снижение показателей, а по стрелке – увеличение.
4. Предварительно установите манометр, очистите все фильтры и убедитесь в исправности всего механизма.

Чтобы откорректировать «мозговой центр» насоса, не требуется привлечение специалистов, поскольку процесс довольно несложный и не отнимает много времени. Несмотря на то, что настройка реле насосной станции подразумевает закрепление, заводские настройки иногда целесообразнее менять в индивидуальном порядке. Как в каждом правиле есть исключения, так и в этом случае необходимо следить за работой насоса в целом и выбирать наиболее приемлемые параметры к каждому отдельному случаю. Отследив исправность работы отдельно взятого агрегата, можно будет в дальнейшем использовать эти данные, как базовые.

Читайте также: Устройство насосной станции.

регулировка и настройка насосной станции, как подключить

Многие обладатели дачных участков и загородных домов не понаслышке знакомы с насосными станциями — они используются там, где нет централизованной подачи воды. Но не всегда насосы способны подавать стабильный напор воды — для этого необходима установка и правильная настройка прибора контроля давления.

Назначение реле давления для насоса или насосной станции

Поддержка стабильных параметров подачи воды невозможна без двух вещей — гидроаккумулятора и реле давления. Гидроаккумулятор предназначен для установки необходимого напора в трубах, а реле давления — им управляет, активируя или деактивируя насосную установку, когда напор падает до минимума или же достигает максимальных значений.

К примеру, номиналы давления в системе водопровода жилого дома устанавливаются на 1,42 Бар на минимуме и 2,84 Бар на максимальном значении. Значит, правильно отрегулированное устройство выключит насосную установку при достижении 2,84 Бар давления в системе, а включать на 1,42 Бар, экономя электроэнергию и ресурс самого насоса.

Особенности устройства и принцип работы по видам

В наши дни можно встретить два типа реле давления воды — электромеханическое и механическое. Механические дешевле и их можно встретить в каждом магазине, занимающемся насосной техникой, а электромеханические в силу своей цены не всегда лежат на прилавке — их заказывают под конкретные модели насосов.

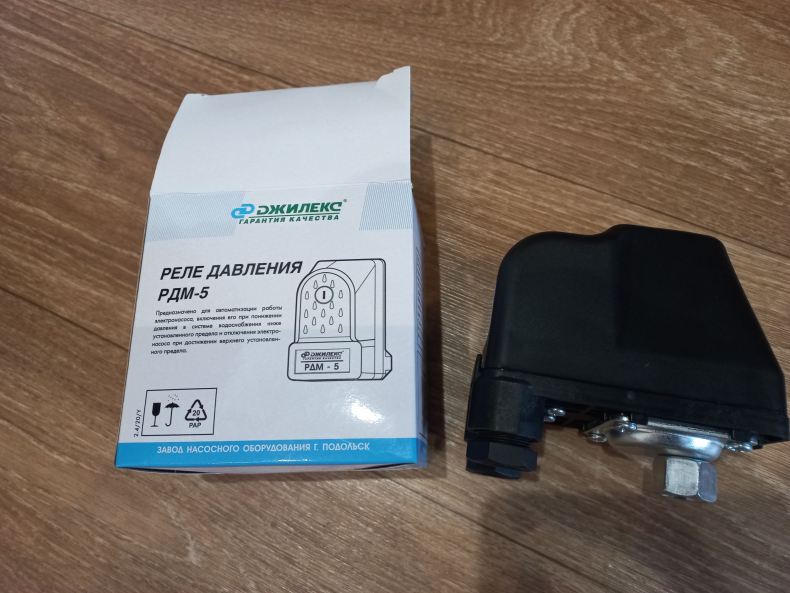

Электромеханические модели датчиков

Электромеханические РД воды в наши дни используют в любых системах водоснабжения — они отличаются точностью в измерениях параметров, и как следствие, большим энергосбережением в сравнении с механическими реле. Их проще настраивать, но они подходят не ко всем моделям насосов и расширительных камер (разница в требуемых параметрах).

Устройство таких реле практически такое же, как в механических, но пружины в них используются в тандеме с электронными датчиками. Поднимаясь или опускаясь, подпружиненные штоки показывают прибору давление в магистрали и тем самым напор удерживается в заданных параметрах.

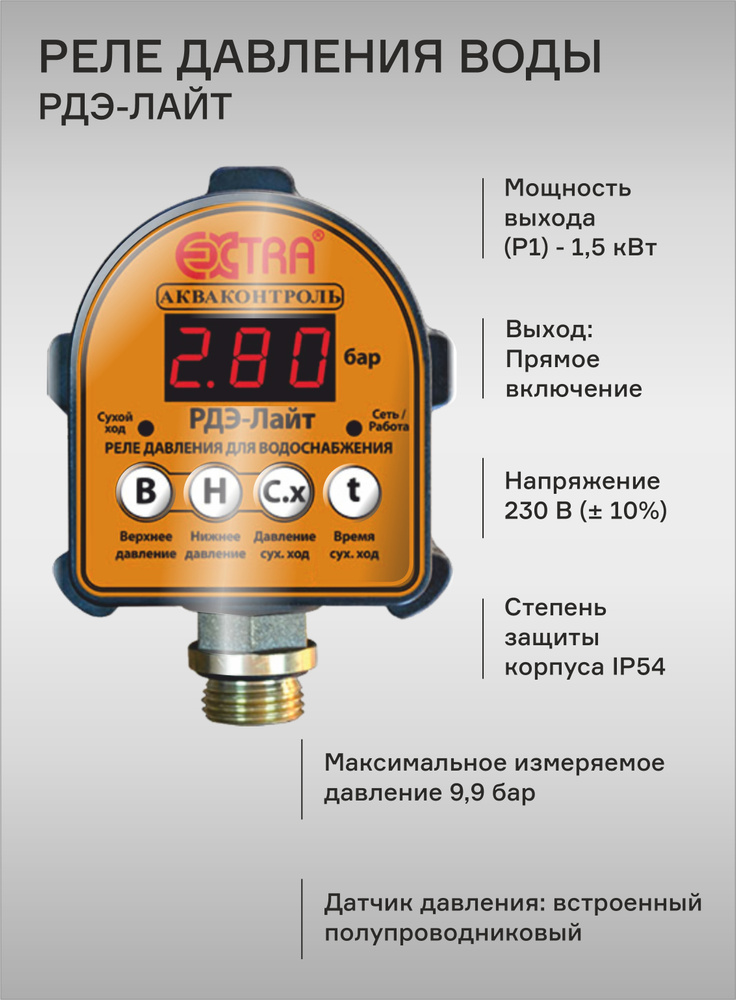

Электронные варианты реле

Самый продвинутый на сегодня контроллер давления напора воды, используется только в дорогих системах управления, производимых “под ключ”. Отличается самой высокой точностью измерений, защищая насос от перегрева, а также от перепадов давления, некоторые из них могут предотвращать гидроудары (разумеется в паре с мембранным расширителем).

Конструкция их мембранная, с металлическим пружинным контактом, расположенным между двумя датчиками. Мембрана, расширяясь, воздействует на металлический язычок, расположенный между двумя датчиками, при этом касание одного датчика, как и в механических, означает превышение (расширенная мембрана), а касание другого означает критическое понижение давления (мембрана не расширена).

Общая терминология показателей

Человек, род занятий которого не связан с подобными системами, услышав некоторые термины, может попасть в замешательство. Однако большинство из них любой человек слышал ещё в школе:

• Давление выключения (Р”выкл”), оно же “верхнее давление” обозначает максимальную силу напора, по достижении которой насосная установка отключается;
• Давление включения (Р”вкл”), оно же “нижнее давление” обозначает минимальную силу напора, по достижению которой насосная установка включается, восстанавливая давление в трубах;
• Перепад значений, он же дельта давления, обозначает разрыв параметров “верхнего” и “нижнего” давления, составляющий не более 1,6 Бар в идеале;
• Критическое давление — максимально допустимый параметр, при котором сохраняется работоспособность трубопровода без образования разрывов и протечек. Как правило, такой показатель определяется в пределах 5-6 Бар.

Критерии выбора реле давления для насоса

Собрать водопроводную систему самостоятельно — дело несложное. Откровенно говоря, собрать водопровод легче, чем грамотно подбирать под него оборудование — приходится многое изучать, сравнивать, подбирать сочетания приборов и т.д. Начинать следует с самого насоса, подбирая под сходные параметры давления и электропитания гидроаккумулятор, а затем и реле давления. Очень важно обращать внимание на класс водо- и пылезащищённости, это ключевой параметр для реле, а также на диаметр соединительных патрубков.

Определите для себя расположение самого реле — встроенное или выносное. Многие современные модели универсальны, некоторые предназначены для конкретного типа установки. Рекомендуется выбирать модели выносного расположения — их проще регулировать, обслуживать и заменять при необходимости.

Выбирая тип реле, необходимо помнить, что электронные модели чувствительнее к загрязнениям в сравнении с электромеханическими приборами.

Поэтому при установке электронных реле, необходимо перед входным клапаном прибора ставить грязеулавливающий фильтр.

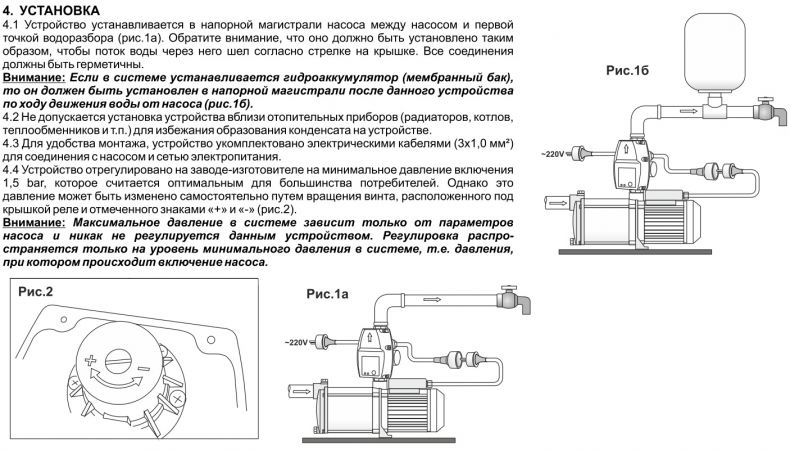

Подключение реле давления воды

РД подключается сразу к двум системам — водоснабжающей и электрической. При наличии навыков подключить их можно самому, но лучше обратиться к профессионалам — подсоединение подобных устройств требует соблюдения некоторых правил.

Электрическая часть

Подключение РД к электросети лучше проводить по выделенной для этого линии — отсутствие потерь и помех значительно влияет на точность измерений. К реле подводится монолитная медная линия из трёхжильного кабеля сечением 2,5 мм, оснащённая как автоматом, так и устройством защитного отключения.

Параметры автоматики и УЗО определяются характеристиками потребления системы, указанными на самом реле — не нужно брать устройства ниже или выше заданных параметров. Линия обязательно должна оснащаться заземлением — риск замыкания в такой схеме подключения очень высок, и лучше обезопасить себя и своё имущество.

Схему подключения можно посмотреть на сопроводительной документации к реле, а подключение производится стандартным клеммным способом — конец провода зачищается от изоляции, скручивается крючком и вводится в клеммную коробку реле, после чего прижимается при помощи винта.

Подключение к трубопроводу

Схема подключения реле давления воды не одна, их существует с десяток, но лучшим вариантом станет использование пятивыводного штуцера, который подключается к реле через соответствующий переходник. Переходник штуцера присоединяется к реле через вводной патрубок, к нему же присоединяется подающая магистраль, гидроаккумуляционный узел и отвод в дом.

Рекомендуется установить грязеулавливающий фильтр и манометр для контроля давления воды в системе. Кстати, на отводе в дом обычно устанавливается фильтр для воды — обычно колодезная вода тяжёлая и грязная, пить её без предварительной очистки нельзя.

Настройка своими руками реле давления воды для насоса или насосной станции

Настройка реле на самом деле не представляет сложности — достаточно наличия гаечного ключа подходящего диаметра и усидчивости. С завода все реле приходят уже настроенными на усреднённые параметры, которые могут устраивать не всех — 1,5 Бар на нижнее давление и 3 Бар на верхнее. Владельцам гидромассажных ванн такие параметры не подойдут — форсунки в них рассчитаны на большее давление. Перед настройкой реле следует подумать — нужно ли вам изменение давления.

Подготовка к процессу

Прежде чем переходить к настройке реле, необходимо провести профилактику всей системы — проверить все резиновые уплотнители, сальники, провести техническое обслуживание насоса и гидроаккумуляционной установки. Проверьте давление в гидроаккумуляторе — оно должно быть номинальным для запуска системы водоподачи, если недостаточное, накачайте любым насосом через соответствующее отверстие, при повышенном — стравите лишний воздух.

Тонкая регулировка нового реле давления из коробки

Тонкая регулировка применяется для оптимизации напора воды в доме. Происходит это следующим образом.

• Приготовления к настройке:
• Отключить питание насоса;
• Опустошаем систему подачи воды, открыв кран и спустив всю воду, закрываем кран;
• Включаем подачу питания на насос, ждём его отключения, не отводя глаз от манометра. Записываем показания в момент отключения насоса;
• Не отключая питания насоса, открываем кран и сливаем воду. Ждём включения насоса и записываем показания манометра в этот момент;

Настраиваем нижнее давление насосной установки:

• Для повышения давления закручиваем гайку на большой пружине, для понижения — откручиваем, ослабляя пружину;
• Проводим проверку, смотря на манометр — открываем воду и ждём включения насоса. В момент включения насосной установки, давление должно снизиться или повыситься, сообразно проведённым действиям с гайкой. При необходимости, закручиваем или откручиваем гайку для достижения оптимального давления.

Настраиваем верхнее давление насосной станции:

• Увеличить верхнее давление можно путём закручивания гайки на малой пружине. Причём закручивать нужно аккуратно — этот шток всегда более чувствительный;
• Пружина не задаёт конкретный параметр на отключение, она регулирует дельту между параметрами нижнего и верхнего давления — это необходимо знать.
• Проверяем изменение давления, при необходимости повторяем процедуру;

Повторная регулировка насосной станции, которая работала нормально, но внезапно что-то разладилось

В случае такого поведения насосной станции необходимо провести профилактические работы, а именно прочистку всех установленных фильтров, проверку системы на утечки, смотрим давление на гидроаккумуляционном устройстве. В случае необходимости, проводим вышеописанные действия с реле давления воды.

Настройка насоса, который включается нормально на нужном давлении, но не выключается

Для устранения данной неполадки необходимо поднять и замерить максимальное давление в работающей системе — активируем насос и открыв воду, ждём остановки стрелки манометра, после чего закрываем воду. Отключаем питание насосной станции, и спускаем воду до записанных при настройке значений. После этого, при помощи гаечного ключа откручиваем гайку на малой пружине до щелчка, затем переходим к регулировке давления отключения, как написано выше.

Настройка реле при полной разрегулированности, если неизвестно ни давления включения, ни выключения, а пружины полностью раскручены или полностью закручены

В таком случае раскручиваем гайки на обеих пружинах (не полностью, а расслабляем пружины). После этого по манометру устанавливаем нижнее давление на реле — устанавливаем реле на 1,5 Бар и набрав давление в 2 — 2,5 Бар, открываем воду. Насосная установка должна заработать при понижении давления до 1,5 Бар. После этого начинаем заниматься дельтой давления — закручиваем гайки на малой пружине, как это описано выше.

Ситуации не требующие регулировки

В некоторых ситуациях реле может быть отрегулированным, но не выполнять своих функций из-за загрязнений. В таких случаях необходимо провести полную профилактику водозабора, а входной патрубок самого реле прочистить от различных шлаков и ржавчины.

Не помешает также провести проверку всей системы на утечки, а само реле проверить на предмет появления окислений на контактах клемм. Очистку проводить либо специальными очищающими средствами для контактов, либо “нулёвой” наждачной бумагой, не проявляя излишнего усердия.

Лишь убедившись, что неполадки реле были не из-за сбившихся настроек, следует проводить регулировку.

Последствия не проведения необходимой регулировки

Единственное последствие при непроведении или неправильной регулировке напора — неудобство пользователя, вынужденного использовать некомфортный напор воды в системе. В остальном все системы будут работать как положено, не вызывая перегрузок или поломок оборудования.

Советы опытных специалистов по эксплуатации датчика давления для насоса

1. Раз в два-три месяца проводите контрольное обследование системы, заодно замеряйте показания манометра — изменения параметров говорят о необходимости регулирования;
2. Не ставьте настройки на минимум и максимум — оставляйте запас на необходимую регулировку, это поможет сберечь прибор;
3. Проводя регулировку, не совершайте резких движений — каждое движение руки должно быть максимально плавным;
4. Регулярно проводите профилактическую очистку системы.

Руководство по регулировке реле давления скважинного насоса

к Дженнифер Берд / обновлено: 9 марта 2023 г.

Хотите знать, как отрегулировать реле давления для скважинного насоса и напорного резервуара? Мы поделились пошаговым процессом в этом руководстве.

📌 Ключевые выводы:

• Реле давления скважинного насоса — это переключатель, который автоматически контролирует, когда скважинный насос включается (давление включения) и когда он отключается (давление отключения).
• Возможно, вам придется время от времени регулировать реле давления для повышения или понижения давления в зависимости от ваших потребностей в воде.
• Чтобы отрегулировать реле давления скважинного насоса, выключите питание скважинного насоса, затем снимите крышку переключателя и поверните гайку на большой пружине, чтобы повысить или понизить давление.

Содержание

• 📋 Как отрегулировать реле давления скважинного насоса: шаг за шагом
• 🤔 Как отрегулировать реле давления Square D
• 📈 Общие настройки давления и их различия
• ⚙️ Идеальная настройка давления для Реле давления в скважине
• 🔁 Как сбросить реле давления в скважине
• ❔ Регулировка реле давления в скважине: часто задаваемые вопросы

📋 Как отрегулировать реле давления в скважине: шаг за шагом

Вам не нужно быть экспертом, чтобы отрегулировать реле давления для вашего скважинного водяного насоса, и вам также не нужно вызывать подрядчика по скважине, чтобы сделать это за вас.

Выполните следующие действия:

1. Отключите питание скважинного насоса. Чтобы обеспечить безопасность при работе с электрическими компонентами насоса, отключите питание насоса перед началом работы.
2. Снимите крышку насоса. Снимите крышку с насоса. Для этого может понадобиться отвертка, в зависимости от того, как установлена ​​крышка.
3. Поверните большую пружину. Под крышкой насоса вы должны увидеть большую и меньшую пружины. Оба имеют гайку сверху. Найдите большую пружину и поверните гайку по часовой стрелке, чтобы увеличить как давление включения, так и давление отключения. Чтобы опустить точку включения и точку отключения, поверните гайку против часовой стрелки. Однократное вращение гайки должно отрегулировать давление включения и отключения на 2-3 фунта на квадратный дюйм.
4. Отрегулировать подачу воздуха в бак. Заряд воздуха в вашем напорном баке также необходимо отрегулировать в вашем баке. Убедитесь, что давление включения на 2 фунта на квадратный дюйм выше, чем давление воздуха в гидробаке.
5. Замените крышку насоса. Никогда не оставляйте открытыми электрические контакты под напряжением. После того, как вы отрегулировали давление включения и выключения по своему вкусу, установите на место крышку насоса перед включением питания насоса.

Чтобы проверить правильность регулировки давления водяного насоса скважины,

следите за манометром вашего скважинного резервуара. Это скажет вам точно, когда насос включается и выключается. Обратите внимание, что может потребоваться несколько циклов накачки, прежде чем вы увидите эффект от вашей регулировки.

В некоторых случаях вам может понадобиться помощь профессионала.

Например, если давление включения или выключения падает после регулировки, вы не можете получить правильные показания давления или у вас есть проблема с давлением воздуха в баке, которую вы не можете устранить, у вас может быть неисправность. Проблема, которую должен решить подрядчик.

🤔 Как отрегулировать квадратный D-реле давления

В этом разделе руководства содержится предупреждение: никогда не следует регулировать квадратный D-реле давления (меньшая гайка, предназначенная только для давления отсечки), если только вы эксперт по сантехнике или вам посоветовали, что делать профессионал.

Регулировка этой пружины практически аналогична регулировке большей пружины:

1. Отключите питание скважинного насоса. Это предотвратит риск поражения электрическим током во время работы.
2. Снимите крышку насоса. Возможно, вам придется открутить крышку с помощью отвертки.
3. Поверните маленькую пружину. Найдите квадратную D-пружину (меньшую из двух пружин) и поверните меньшую гайку по часовой стрелке, чтобы увеличить давление настройки отключения. Или поверните гайку против часовой стрелки, чтобы снизить давление отсечки.
4. Замените крышку насоса. Если вас устраивают сделанные изменения, установите на место крышку насоса и снова включите питание.

Особенно важно правильно отрегулировать квадратную D-образную пружину. Неправильная регулировка может привести к тому, что

скважинный насос будет постоянно работать, что быстро сожжет двигатель и сократит срок службы насоса.

📈 Общие настройки давления и их различия

Существуют две общие настройки реле давления скважины:

• 30/50
• 40/60

Число перед косой чертой — это низкое давление, при котором включается насос, а число после косой черты — это высокое давление, при котором насос отключается.

Величина давления воды, поступающая в трубы, краны и другие приспособления и приборы вашего дома, напрямую зависит от настроек гидробака.

Выключатели 40/60 идеально подходят для больших домов с несколькими этажами и большим количеством приборов, потребляющих воду, а переключатель 30/50 лучше подходит для небольших домов с ограниченным потреблением воды. Вы можете использовать любой тип переключателя, независимо от типа вашего насоса (погружной насос, струйный насос, поршневой насос и т. д.).

Если у вас старая сантехника, лучше всего использовать переключатель 30/50, чтобы предотвратить повреждение сантехники из-за высокого давления воды.

⚙️ Идеальная настройка давления для реле давления в скважине

Итак, какое идеальное давление для реле давления в вашей скважине?

Это зависит от нескольких факторов, включая емкость гидроаккумулятора и потребность в воде.

Существует простой способ определить идеальную настройку реле давления скважины: снимите крышку реле и прочтите информацию на обратной стороне. Для вашего реле давления должны быть установлены заводские настройки с рекомендуемыми настройками.

Однако размер вашего дома и расход воды могут означать, что вам требуется другая настройка давления.

Вам подойдет настройка низкого давления, если у вас небольшой дом или вы не хотите, чтобы в вашем доме было высокое давление воды. Самые низкие настройки для системы давления: 20/40, или 20 фунтов на квадратный дюйм, чтобы ваш насос включился, и 40 фунтов на квадратный дюйм, чтобы ваш насос отключился.

С другой стороны, если вы используете много воды или у вас большой дом с водопотребляющими приборами на нескольких этажах, настройки давления должны быть выше. Для системы высокого давления стандартом является 40/60 или 40 фунтов на квадратный дюйм для включения насоса и 60 фунтов на квадратный дюйм для отключения насоса.

Есть несколько других факторов, которые стоит учитывать:

• Количество людей в вашем доме
• Сколько у вас приборов
• Возраст водопровода вашего дома

Не устанавливайте преднамеренно минимально возможное значение давления с целью экономии денег за счет снижения давления в системе водоснабжения. Если вам нужно установить более высокое давление, чем вы задали, вы значительно снизите эффективность своих светильников и приборов, использующих воду. Многим приборам для работы требуется минимальное давление воды.

🔁 Как сбросить реле давления в скважине

Нужно сбросить реле давления в скважине? Это быстрая работа, которая занимает всего несколько минут — никаких инструментов не требуется.

Вот что вам нужно сделать:

1. Выключите приборы. Прежде чем начать, выключите все приборы в вашем доме, использующие воду, включая стиральные машины, посудомоечные машины и холодильники с автоматическими льдогенераторами.
2. Найдите реле давления. Обычно находится на трубе, которая соединяется с резервуаром, в маленьком сером прямоугольнике.
3. Найдите рычаг сброса. Обычно находится сбоку коммутатора. Проверьте руководство пользователя, если вы не уверены.
4. Сброс переключателя. Маневрируйте рычагом, чтобы сбросить переключатель. В зависимости от конструкции рычага вам, вероятно, потребуется перевести рычаг в положение «Пуск», пока вы не услышите звук потока воды, затем удерживайте рычаг, пока показания манометра не совпадут с давлением включения насоса (обычно 30 или 40 ПСИ).
5. Оставьте насос работать. Дайте рычагу вернуться в исходное положение и подождите, пока насос наберет воду в напорный бак, пока не будет достигнуто давление отключения (обычно 50 или 60 фунтов на квадратный дюйм).

❔ Регулировка реле давления в скважине: часто задаваемые вопросы

Можно ли отрегулировать реле давления?

Да, большинство переключателей можно настроить из их заводских настроек . Таким образом, вы можете настроить переключатель 30/50 на переключатель 40/60, если вам нужно. Просто сначала убедитесь, что насос в вашей скважине выдерживает давление. Например, ваш насос может выдерживать максимальное давление 50 фунтов на квадратный дюйм, а это означает, что вы не сможете использовать его с переключателем, установленным на 40/60.

На какое значение должно быть установлено реле давления скважины?

Существует множество переменных, влияющих на то, в каком положении должен быть установлен переключатель вашего колодца, в том числе допустимое максимальное давление вашего насоса, размер вашего дома и потребление воды. В небольших домах обычно требуется переключатель 30/50 , а в больших многоэтажных домах требуется переключатель 40/60 .

Как я узнаю, что мое реле давления в скважине неисправно?

Признаки неисправности реле давления в скважине включают постоянно работающий насос (даже при достижении давления отсечки), насос, который не включается при достижении нижнего значения давления воды, насос, который включается и выключается случайным образом, низкое давление воды в вашем доме и проблемы с поток воды в ваших приспособлениях (например, в унитазе, который не смывается). Однако эти признаки являются признаком множества других проблем, включая плохой контакт в трубке или проблему с контроллером, поэтому не сбрасывайте переключатель, пока полностью не оцените ситуацию.

Как отрегулировать реле давления

С регулировкой реле давления может возникнуть некоторая путаница, несмотря на то, что это простой процесс. Большинство переключателей имеют регулировочный болт на одном конце корпуса.

Как только вы найдете центральный болт, вам нужно будет повернуть его вниз или вверх, чтобы сжать или разжать пружину. Это изменит диапазон давления насоса, чтобы начать или приостановить его работу. Вот оно! Конечно, самое сложное — это обеспечить надлежащий диапазон давления в вашей системе — подробнее об этом ниже.

Что делает реле давления?

Реле давления — это часть системы повышения давления водяного насоса, которая регулирует давление потока воды. По сути, вы включаете и выключаете насос, чтобы получить стабильный поток воды.

Реле давления работают, измеряя давление воды в трубе. При недостаточном давлении воды он автоматически включает насос для достижения нужного давления и останавливается, когда давление падает ниже желаемого уровня.

Что такое точки включения и отключения?

Все реле давления имеют две рабочие точки, известные как настройки включения и отключения. Точка включения указывает на падающее давление, а точка отключения указывает на повышение давления. Проще говоря, одна точка означает, что давление в системе слишком низкое, а другая указывает, когда давление достигает желаемого уровня.

Каждый переключатель работает с диапазоном, основанным на точках включения и отключения. Этот диапазон известен как «дифференциал», и его можно регулировать в зависимости от желаемого давления. Например, если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм. Как правило, большинство реле давления работают при перепаде давления 20 фунтов на квадратный дюйм.

Ниже приведены некоторые диапазоны стандартов для каждого типа насоса:

Погружные насосы, скорее всего, работают при давлении от 40 до 60 фунтов на квадратный дюйм.
Центробежные насосы и струйные насосы, которые обычно используются для приложений, остаются в диапазоне от 20 до 40 фунтов на квадратный дюйм или в диапазоне от 30 до 50 фунтов на квадратный дюйм.

Что нужно знать перед эксплуатацией переключателя давления

1. Всегда выключайте или отключайте источник питания, прежде чем вносить какие-либо изменения в переключатель.
2. Найдите заводские настройки производителя. Эти сведения обычно находятся внутри крышки насоса или в руководстве по эксплуатации.
3. Ознакомьтесь с предустановленным производителем диапазоном. Например, отсечка 30 фунтов на квадратный дюйм и отсечка 50 фунтов на квадратный дюйм означают, что система будет включаться каждый раз, когда давление падает ниже 30 фунтов на квадратный дюйм, и отключается, когда давление достигает 50 фунтов на квадратный дюйм.
4. Найдите центральную гайку, с помощью которой вы будете изменять настройки давления.
5. Обратите внимание на расстояние между точками включения и отключения. Так что вам будет на что ссылаться.

Практические советы по регулировке реле давления

Поворачивая центральную гайку по часовой стрелке, вы увеличите диапазон включения и отсечки. Это означает, что ваша система будет работать при более высоком давлении. В то же время, если вы повернете центральную гайку против часовой стрелки, вы уменьшите давление для работы системы.
Когда вы сделаете полный оборот гайки, вы переместите диапазон давления примерно на 2-3 фунта на квадратный дюйм; конечно, это точное число варьируется в зависимости от продуктов и брендов, но может использоваться как справедливая оценка.
В некоторых моделях используется дифференциальная гайка, которая влияет только на высокое давление. Например, вращение гайки дифференциала в конфигурации 30-50 фунтов на квадратный дюйм повлияет только на давление 50 фунтов на квадратный дюйм.
Обычно вы не регулируете дифференциал, если у вас нет причин для увеличения давления.

Каковы наиболее распространенные причины для регулировки реле давления?

Насос в вашем доме: Напор, при котором вода поступает в ваш дом, недостаточен, поэтому, когда вы открываете кран или принимаете душ на втором этаже вашего дома, вы не получаете ожидаемого напора воды.

Для целей орошения: Ваш насос не может поднять головки разбрызгивателей из-за отсутствия давления, поэтому вы не можете ухаживать за газоном.

Общие проблемы, которые необходимо отслеживать при регулировке реле давления

1. Неисправный клапан (т. е. клапан, который не может полностью перекрыть поток воды)
2. В систему поступает слишком много воды.
3. Отложения или мусор в магистрали, которая соединяет ваш переключатель с водопроводом
4. Пружина теряет способность возвращаться в исходное положение (характерно для старых устройств)
5.
