какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

Предназначены для работы с насосами мощностью до 1,5 кВт.
Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

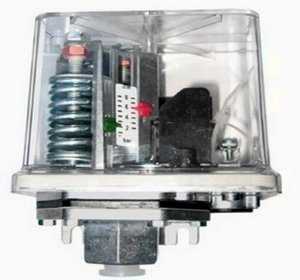

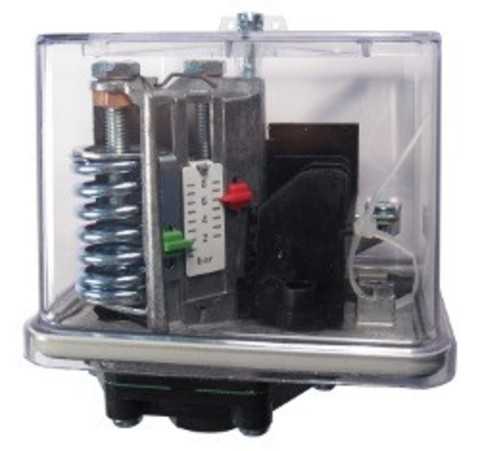

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
Надежность в работе.
Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

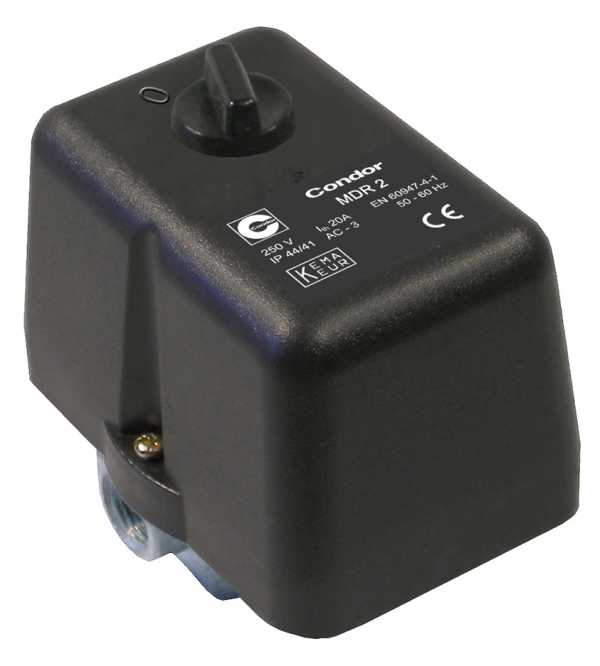

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

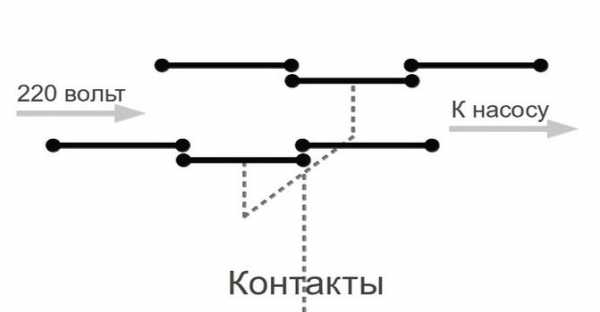

Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
Регулировка производится вращением.
Универсальность настроек.
Возможно подключение манометра.
Стоимость высокая.

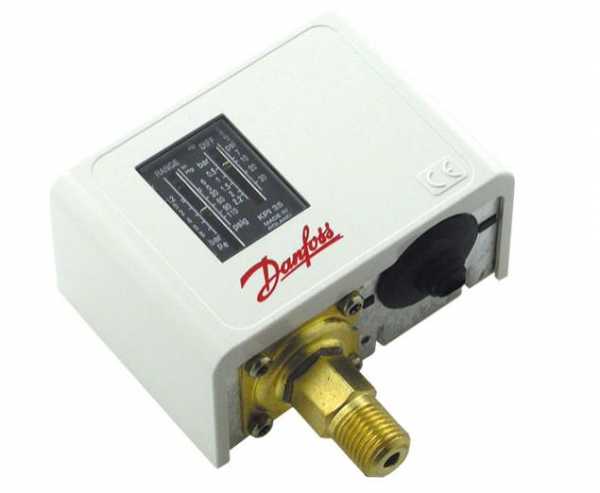

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

Золоченые контакты. Следовательно, «залипание» исключено.
Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

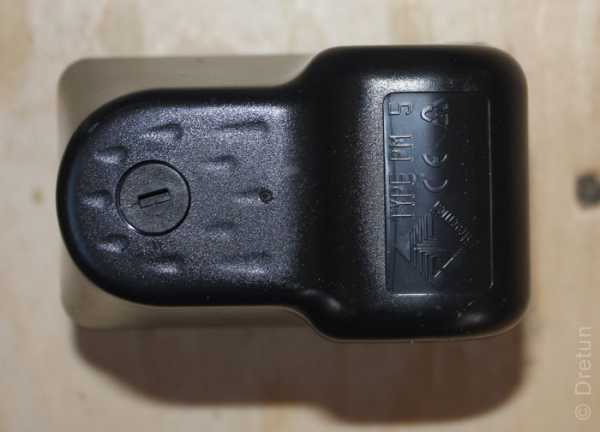

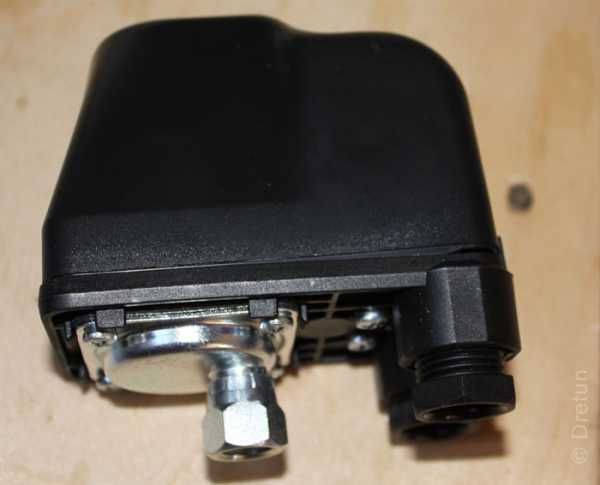

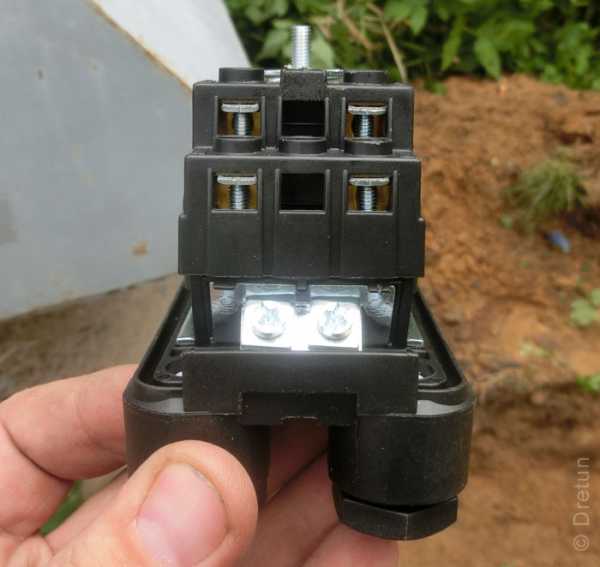

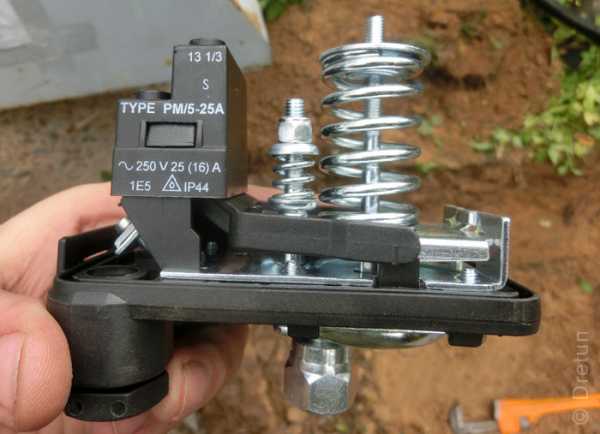

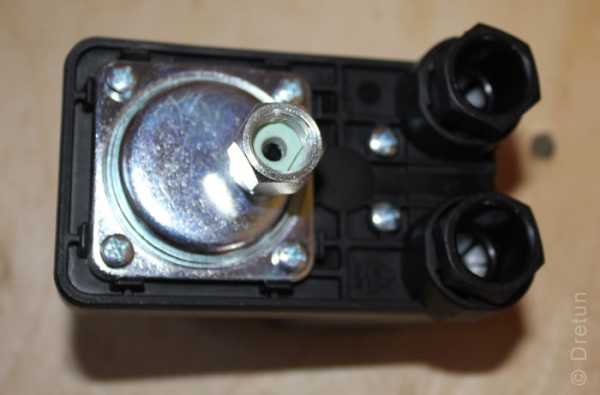

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
Влаго- и пылезащищенность – нулевые.
Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (

бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

Контактная группа – медные ламели.
Антипригарное покрытие – слой Ag-Ni.
Пластиковый корпус с изолирующей прокладкой.

alfatep.ru

Реле давления воды для насоса как выбрать

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

Фильтр грубой очистки воды
Насос и трубопроводы
Входной вентиль
Фильтр тонкой очистки воды
Обратный клапан
Слив на канализацию

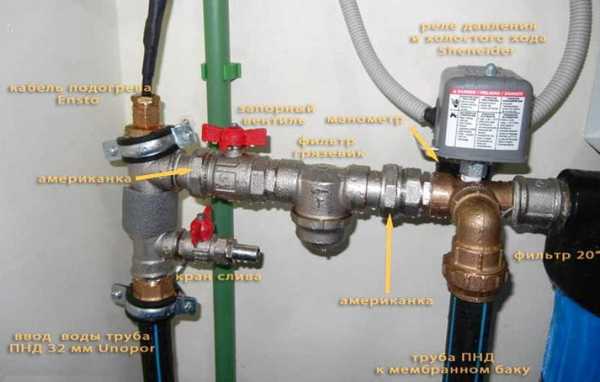

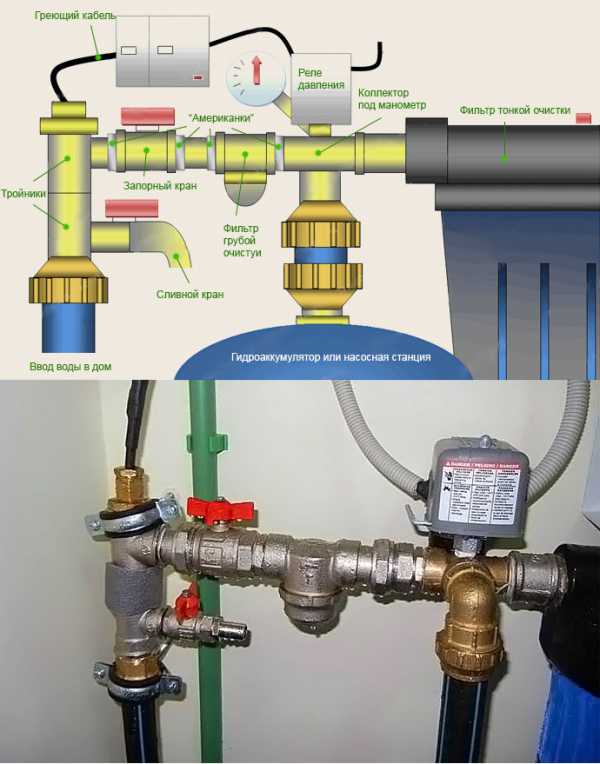

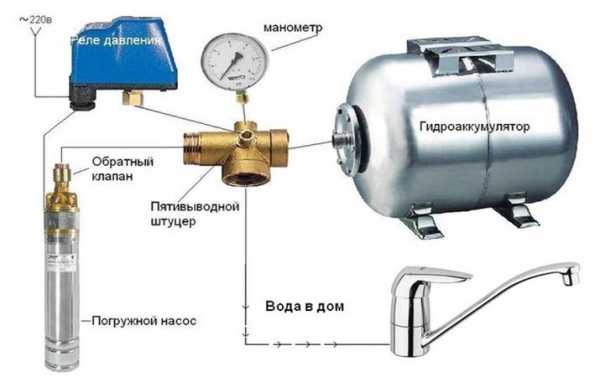

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора. Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;

— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

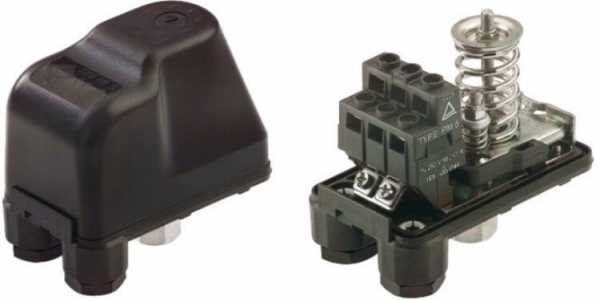

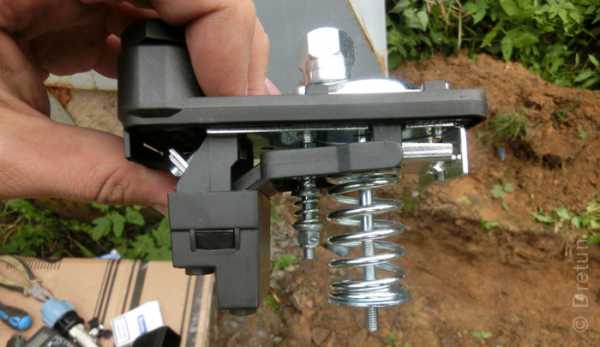

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

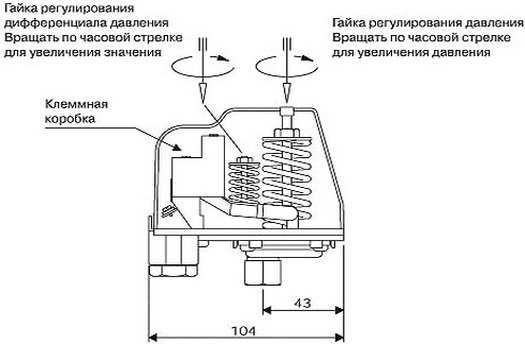

Регулировка реле давления для насоса

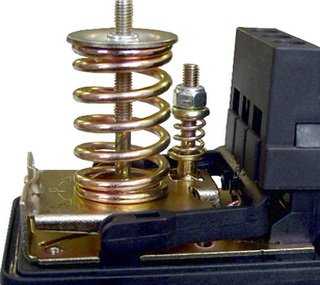

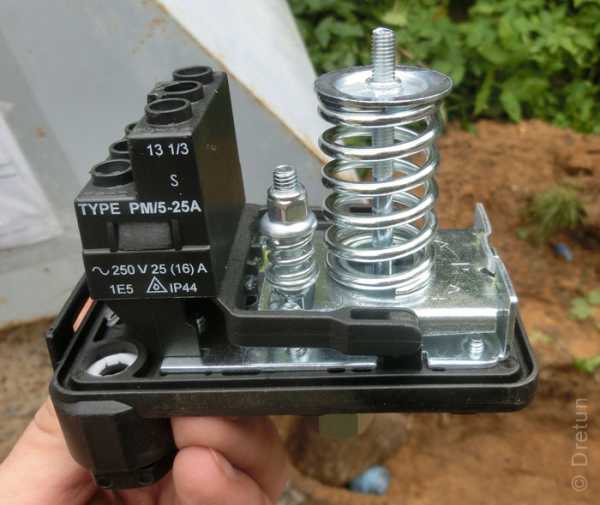

Обычно реле снабжены двумя пружинами с разным диаметром.
Пружина с большим диаметром управляет уровнями давлений.
Пружина с малым диаметром – определяет разницу уровней.
Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

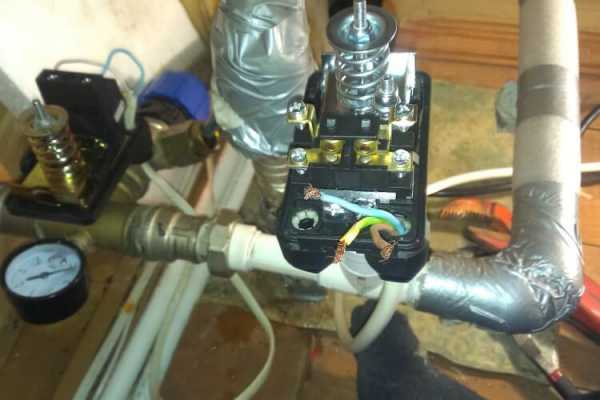

Подключение реле давления воды

Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.

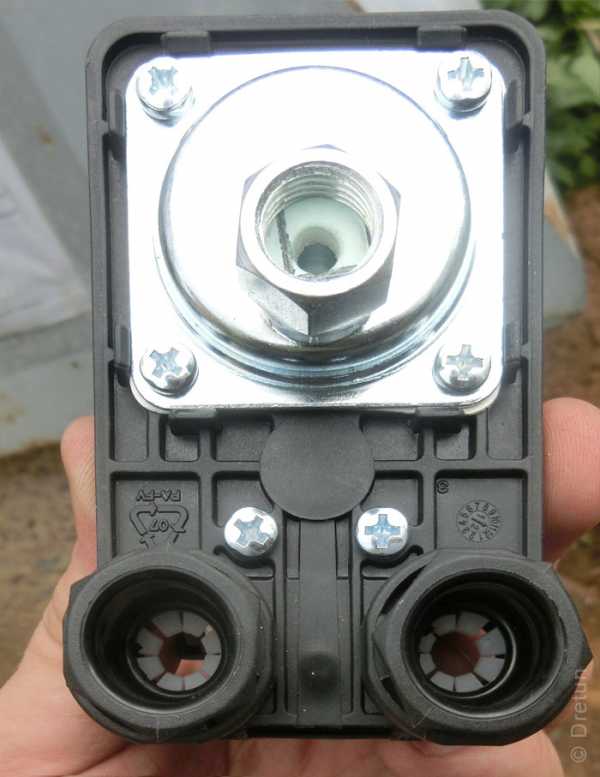

Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).
Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Принцип действия и виды реле давления

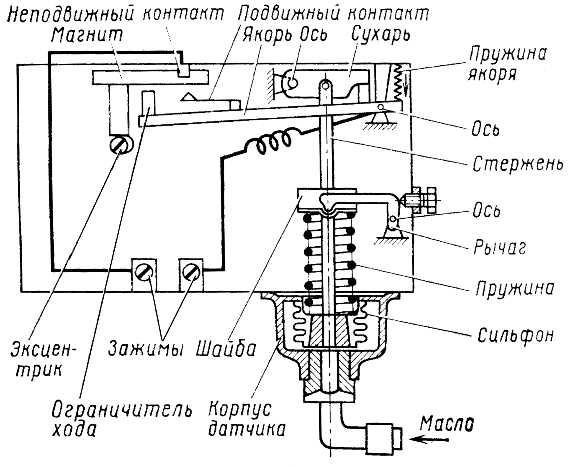

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к гидроаккумулятору.

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

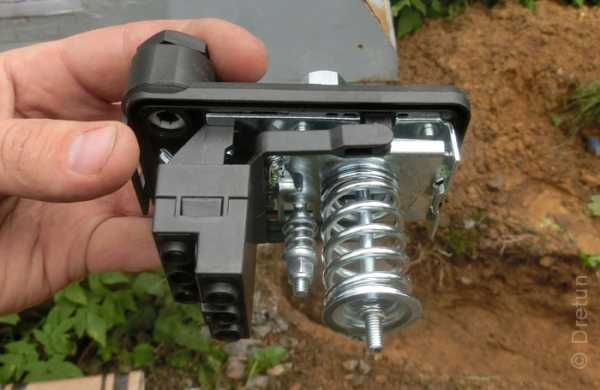

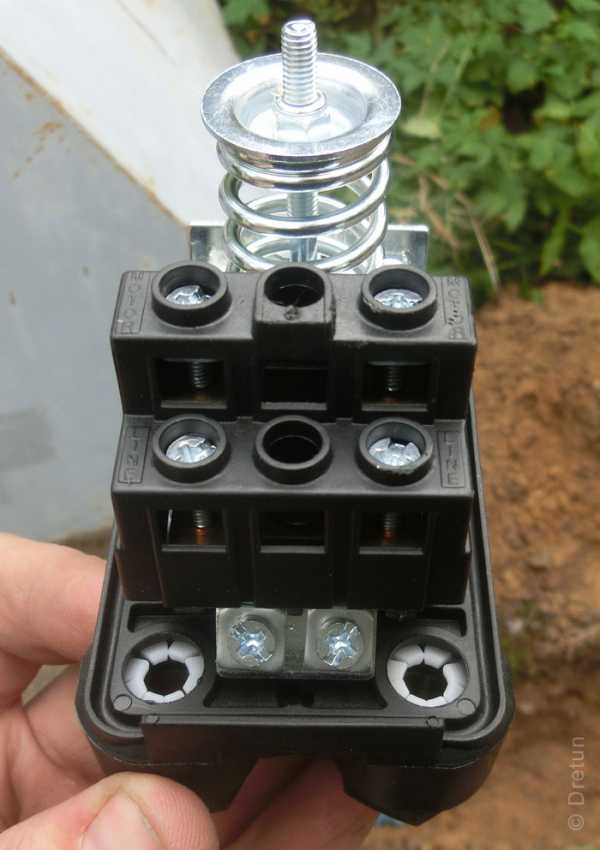

Устройство электромеханического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку

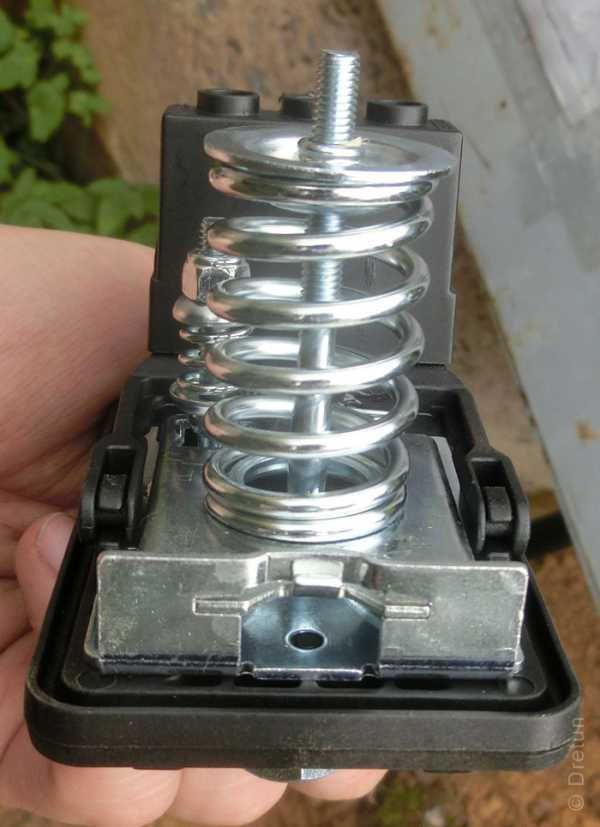

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить. Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от «сухого хода». Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды. Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети комфортный напор.

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар. Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

размеры присоединительной резьбы;
уровень защиты от пыли и влаги;
масса и размеры прибора;
напряжение контактов;
номинальные параметры тока;
тип датчика и т.п.

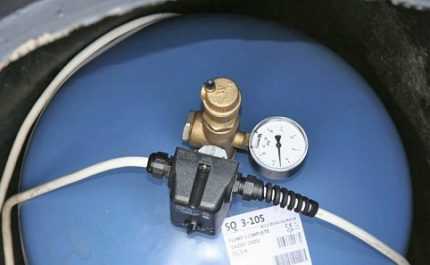

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды. Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п.

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с насосной станцией поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

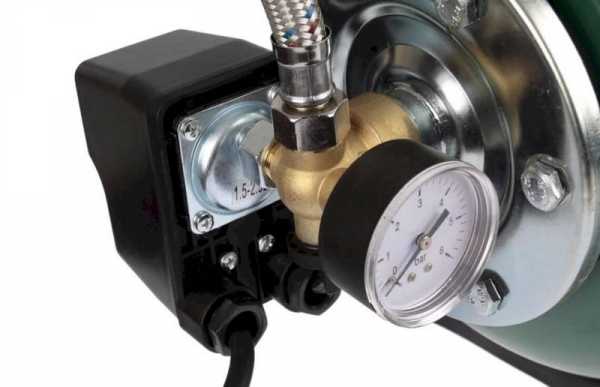

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя розетку с тремя контактами. Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 литров) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 литров нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу. Нужно учесть такие показатели как:

предельное давление;
рабочее давление;
норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей. Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины. Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 — 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после ремонта и замены насоса, гидробака, и т.п. Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

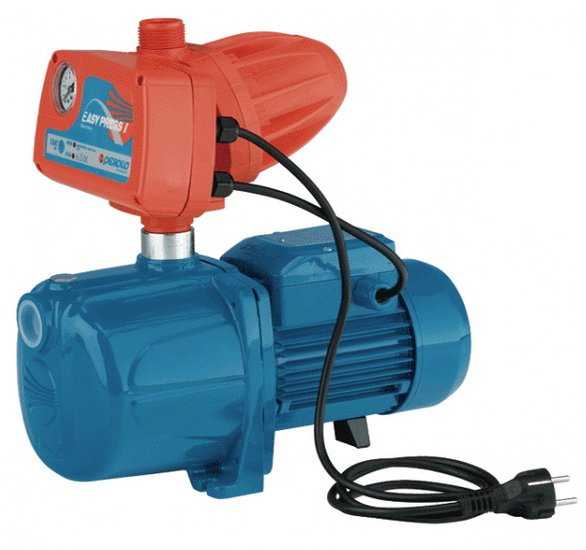

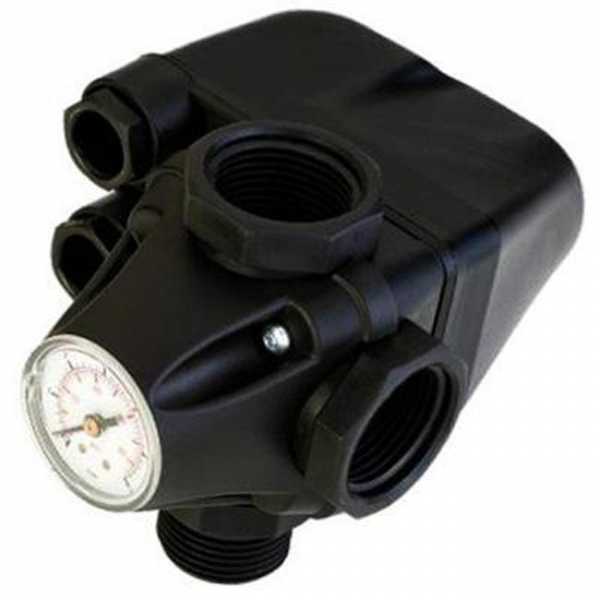

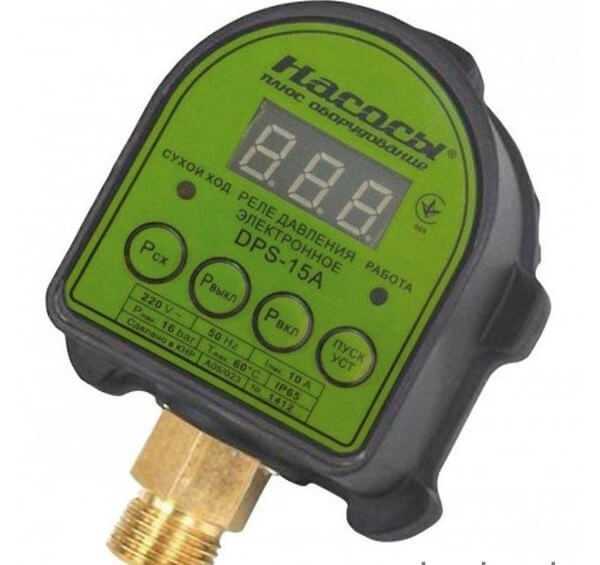

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее. Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных гидроударов. Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке необходимых фильтров.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию. После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой. Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод. Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.
