Регулировка и установки реле давления РДМ-5: инструкция, рекомендации +Видео

Регулировка и установка реле давления РДМ-5: инструкция, рекомендации. Один из способов управления автономным водоснабжением является подключение к водяному насосу реле давления модели РДМ 5, правда процесс установки и регулировки в инструкции описан не совсем понятно, что вызывает трудности у пользователей.

В это же время этот вид устройств от Джилекс считается самым доступным по цене и надежным. Проблема настройки и регулировки реле давления РДМ 5 можно решить, если изучить подробную инструкцию, описанную ниже.

Содержание:

Функции прибора

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

1. Установка бассейна/емкости, который потребуется наполнять привозной водой.
2. Пробурить скважину до водоносного горизонта.

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Принцип действия

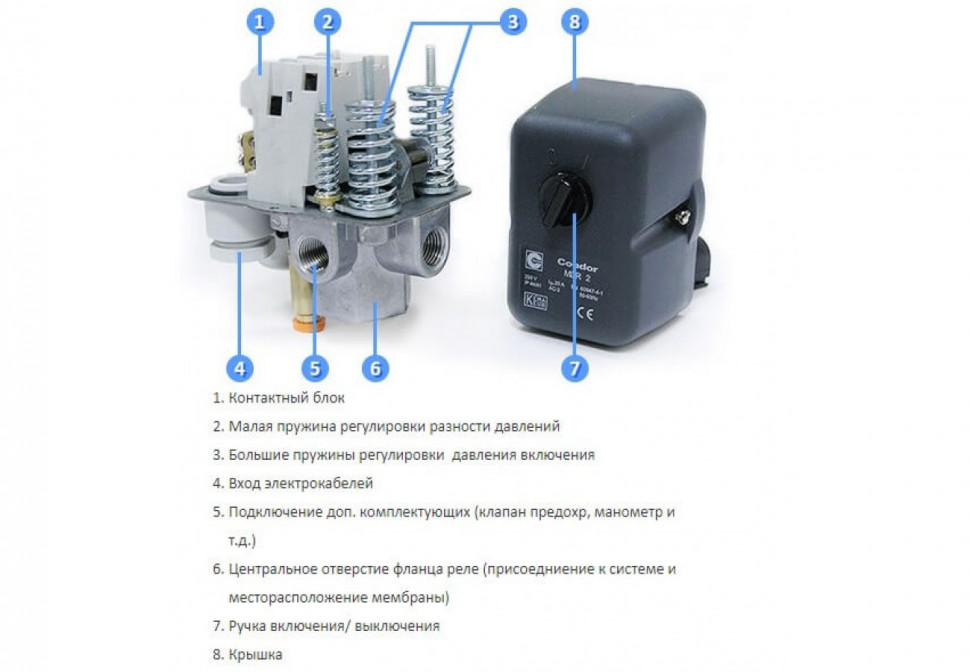

Аппарат имеет латунный корпус со специальным штуцером для подключения к сети водопровода, электрического реле и пружинных клапанов. Снаружи элементы прикрыты крышкой из пластмасса.

Схема работы выглядит следующим образом:

• Производитель настраивает прибор на самый низкий предел давления в 1.4 Бар и на высокий – 2.8 Бар. Когда в гидроаккумуляторе давление меньше минимального предела, контакты сомкнуты, и насос начинает накачивать воду в мембранный промежуточный бак.
• После того, как давление превысит верхний предел, в работу вступает пружинный клапан, который срабатывает и размыкает контакты в реле. В таком случае подача воды будет прекращена.
• При появлении водоразбора мембрана начинает опустошаться, и когда давление снизится и достигнет минимального порога, контакты реле снова замкнуться и насос начет работать.

Обычно в комплекте к устройству РДМ 5 идут готовые насосные станции, которые состоят из бачка, насоса, аккумулятора (водяного) и своего реле управления. При покупке станция будет иметь заводские настройки и готова к работе, но для начала потребуется подключение к трубам/электросети и установка.

Но готовые изделия могут не подойти по ряду причин:

• Недостаточная емкость гидроаккумулятора.
• Напор насоса мал и его не хватает для обеспечения подачи воды на требуемую высоту.
• Используется глубинный насос, который требуется опускать в скважину.

В этих случаях систему автоматической подачи придется собирать своими руками из отдельных элементов, а реле давления настраивать так, чтобы работа была согласована с баком-аккумулятором.

Перед покупкой и подключением советуем изучить все технические характеристики:

• Диапазон по давлению – от 1 до 4,65 Бар.
• Диапазон температуры – от 0 до +42 градусов.
• Перепад давления (минимальный) – 1 бар.
• Питание – 220 В.
• Диаметр штуцеров – 15, присоединение – ¼ .

Если вам не подходит какая-то из характеристик, то придется искать иные регуляторы. Но как показывает практика, параметры прибора удовлетворяют всем требованиям б80% всех автономных систем.

Установка

Как уже говорилось ранее, установка реле давления РДМ-5 осуществляется сразу к обеим системам – водопроводу и электричеству. Установка проводится стационарно, так как нет необходимости перемещать прибор.

Электричество

Для того, чтобы подключить реле давления, необязательно иметь выделенную линию, но все же желательно – так будет больше шансов, что устройство будет работать дольше. От щитка обязательно должен быть кабель с медной цельной жилой, которая в сечении не менее 2,5 мм². Желательно в связке установить дифавтомат или автомат + УЗО. Параметры следует подбирать по току и во многом зависят от того, какие у насоса характеристики, так как реле имеет низкое энергопотребление. В схеме обязательно должно присутствовать заземление, так как сочетание электричества и воды будут повышать риски.

Заведите кабели в специальные вводы, которые расположены на тыльной стороне корпуса. Под крышкой вы найдете клеммную колодку. На ней будут 3 пары контактов:

• Заземление – требуется подключить соответствующие проводники, который идут от насоса и щитка.
• «Линия», т.е. клеммы «Line» — требуются для того, чтобы подключить нулевой и фазный провод от щитка.
• Клеммы для насосных проводов – как правило, расположены выше на колодке.

При подключении ничего необычного нет – проводники потребуется защитить изоляцией, затянуть прижимным болтом.

Проверьте, надежно ли зажат проводник. Через полчаса-час можно подтянуть болты, ведь такой материал, как медь, достаточно пластичный и контакт может ослабнуть.

Трубопровод

Есть различные способы установки реле давления РДМ 5 к системе водопровода. Самым простым вариантом будет установка специального переходника со всеми выводами. Такую же систему можно собирать из других видов фитингов, но готовый вариант проще в использовании. В такой схеме при больших расходах вода будет попадать в систему напрямую и миновать гидроаккумулятор. Заполняться он начнет после того, как краны во всем доме будут  закрыты.

Регулировка

Регулировка реле давления РДМ 5 выполняется только после установки и подключений к трубопроводу и электричеству. Соединения внутренних и наружных трубопроводов обязательно должны быть проведены испытаниями, чтобы протечки, которые могут появиться впоследствии, не мешали регулировке. Из-за того, что стыки негерметичны, давление может начать само по себе снижаться, и это будет сказываться на работе устройства.

Перед началом настройки определите требуемую величину напора. Для подачи воды во всех точках водоразбора, который расположен на разных этажах, требуется поддерживать необходимое давление в мембране. Усилий гидроаккумулятора бака должно хватить на то, чтобы выталкивать весь объем воды на требуемую высоту и преодолевать сопротивления. Для домашних условий определить величину давления придется только путем экспериментов.

Расчет сделать несложно: 1 метр подъема высота будет равен 10-ти метрам горизонтального участка и иметь давление 0,1 бар. В расчет следует принимать во внимание самую дальнюю ветвь снабжения воды. Когда вы приблизительно определить напор, потребуется создавать такое давление со стороны воздухокамеры аккумулятора. Для этого снимите пластиковый колпачок с золотника, который обычно находиться в торце бачка и при помощи обычного насоса для автомобиля подкачайте камеру, при этом контролируя давление при помощи манометра.

Далее идет регулировка по инструкции:

1. Не подсоединяйте патрубок внутренней сети водопровода, а вначале проверьте, как функционирует реле вместе с насосом при заводских настройках. Заодно вы сможете проверить герметичность наружного трубопровода.
2. Снимите крышку из пластмассы реле, которая закрывает регулировочные винты.
3. При помощи большого винта отрегулируйте верхний предел, при котором насос будет отключаться, а маленьким перепады давлений. Нижний предел должен быть отрегулирован так, чтобы его величина была на 0,2 бар больше, чем закачено в гидроаккумулятор.
4. Чтобы узнать точные значения, настройку придется проводить несколько раз, и при этом посменно открывать краны на смесителях и спускать воду. При этом записывайте показания на манометре приключении/отключении насоса и проводите корректировку при помощи настроечных винтов.

В результате получится, что между верхним и нижним пределом разница будет не менее 1 бар. Как показывает практика, оптимальный перепад равен 1,5 бар и тогда насос не будет включаться слишком часто. После регулировки не нужно сразу же ставить крышку на место, для начала нужно проследить за работой системы в течении суток, так как есть вероятность, что потребуется регулировка.

SUCO: Инструкции по эксплуатации

Механические реле давления

• Реле давления hex 24 со встроенным разъемом
  Главa M1, Типы: 0110-0125
• Реле давления hex 27 со встроенным разъемом
  Глава M2, Типы: 0132-0137
• Реле давления hex 27 со встроенным разъемом
  Глава M2, Типы: 0184-0185
• Реле давления hex 27 со встроенным разъемом
  Глава M2, Типы: 0194-0195
• Реле давления hex 24
  Глава M3, Типы: 0163, 0164, 0166, 0167, 0169
• Реле давления hex 27, с перекидным контактом
  Глава M4, Типы: 0140-0141
• Реле давления hex 27, с перекидным контактом
  Глава M4, Типы: 0170-0171, 0190-0191, 0196-0197
• Реле давления hex 27, с перекидным контактом
  Глава M4, Типы: 0180-0181, 0186-0187
• Реле давления в сборке
  Глава M5, Типы: 0240-0241
• Реле давления PLUS с дополнительными электронными функциями — Резистор
  Глава M6, Типы: 041X-R
• Реле давления PLUS с дополнительными электронными функциями — Варистор
  Глава M6, Типы: 041X-V
• Реле давления hex 30 A / F
  Реле Глава M7, Тип: 0159
• Реле давления hex 30 A / F, с перекидным контактом
  Глава M7, Типы: 0161-0162
• Реле давления hex 30 A / F, с перекидным контактом
  Глава M7, Тип: 0175
• Реле давления ATEX
  Глава M8, Тип: 0165
• Реле давления ATEX
  Глава M8, Типы: 0340-0341
• Реле давления ATEX
  Глава M8, Типы: 0342-0343
• Реле давления вакуума
  Глава M9, Тип: 0150
• Вакуумнoe реле давления
  Глава M9, Тип: 0151

Электронные реле давления и датчики

• Электронные реле давления Характеристики
  Глава E1-E2, Типы: 0500-0501, 0510-0511
• Электронные реле давления hex 27 / A / F 30
  Глава E3, Тип: 0520
• Электронные реле давления с дисплеем
  Глава E4, Тип: 0570
• Электронные реле давления по технологии SoS
  Глава E5, Типы: 0530-0533
• Электронные реле давления по технологии SoS
  Глава E6, Типы: 0540-0546
• Устройство программирования SUCO PPD05
  Глава E7 для электронных реле давления



• Характеристики Датчики давления Характеристики
  Глава T1, Типы: 0601-0602 372
• Надёжные датчики давления из нержавеющей стали
  Глава T2-T3, Типы: 0645, 0650, 0660, 0675, 0680, 0690
• Реле давления по технологии SoS
  Глава T4, Типы: 0705 , 0710 , 0720
• Цифровой преобразователь давления CANopen / CAN J1939
  Глава T5, Типы: 0630, 0631
• Передатчик-дисплей STD
  Глава T6, Типы: 1-6-20-656-007, 1-6-20-656-008,
  1-6-20-656-013, 1-6-20-656-014





Техническая документация

• 0630 | Цифровой преобразователь давления с протоколом CANopen (EN)
  Глава T5, Тип: 0630
• 0631 | Цифровой преобразователь давления с протоколом CAN J1939 (EN)
  Глава T5, Тип: 0631



EDS-файлы

• Электронный лист данных (EDS) CANopen
  Глава T5, Тип: 0630

Файл не найден | КОБОЛЬД США

• Поиск
• Список продуктов

Выбрать продуктADI-1 — универсальный входной контроллер со светодиодным дисплеемAUF — компактный локальный электронный дисплейBA — буйковый уровнемер BGF — цельнометаллические бронированные расходомерыBGK — цельнометаллические малообъемные расходомеры с переменным сечениемBGN — цельнометаллические бронированные расходомерыBVB — Коллекторные клапаны для расходомеров VKG/VKMBVO — расходомер OEM с переключателемDA — цельнометаллические смотровые индикаторы расхода — заслонка, ротор или капельная индикацияDAA — самоочищающееся смотровое стекло/роторный индикатор расхода, простота обслуживанияDAF — лопастной индикатор расхода для жидкостей — Низкий Мин. Индикация расходаDAG-T4 — Универсальный цифровой индикатор/контроллерDAG-Z2 — Счетчик/счетчик с предустановкойDAI — Индикаторы расхода для тяжелых условий эксплуатации — крыльчатые, шаровые, заслонки или цепиDAZ — Индикатор расхода с эталонной заслонкой для жидкостейDF — Лопастной датчик расхода с частотным выходомDF-DL — Цифровой расходомер с контроллером дозирования DF-KL — Цифровой расходомер DF-MA — Датчик расхода с крыльчаткой DF-WM — Датчик расхода с крыльчаткой DF-ZL — Цифровой расходомер с сумматоромDFT — Компактный датчик расхода с крыльчаткойDIG — Индикатор расхода с вращающейся крыльчаткой DIH — Крыльчатые расходомеры DKB — Индикаторы расхода с шаромDKF — Расходомер с крыльчатым колесом для жидкостей Flow MeterDOT — Турбинный расходомер/монитор для жидкостей с низкой вязкостью РасходомерDRG — Датчик расхода с крыльчатым колесом DRH — Датчик расхода с крыльчатым колесомDRM — Мембранное уплотнениеDRS — Датчик расхода турбины OEMDRZ — Ротационно-поршневой расходомерDSD — Цифровой манометрDTB — Цифровой термометр с питанием от батареиDTK — Датчик расхода с колесом ПельтонаDUC — Быстромонтируемый ультразвуковой расходомер с зажимом для LiquidsDUK — Малый встроенный ультразвуковой расходомер — Высокий динамический диапазонDVE — Вихревой расходомер с многопараметрической погружной конструкциейDVH — Многопараметрический вихревой расходомер DVZ — Вихревой расходомер и переключательDZF26 — Манометр из нержавеющей стали с аналоговым выходомEPS — Промышленный магнитный расходомер для жидкостей, паст и суспензийFPS — Вставное сильфонное реле расхода для жидкостейHND-P — Цифровые ручные манометрыHND-T — Цифровой ручной термометрHPC — Малый компактный кориолисовый массовый расходомер с малым расходом KAH — Датчик скорости воздухаKAL — Тепловое реле расхода воды с компенсацией температуры Жидкости на водной основеKAL-A — Тепловой датчик расхода для жидкостей на водной основеKAL-D — Компактный термодатчик расхода для жидкостей на водной основеKAL-K — Тепловой датчик расхода со светодиодной индикацией направления потока для жидкостей на водной основеKAL-L — Тепловой датчик расхода воздухаKDG / KDF -2 — Микрорасходомер и переключательKDG/KDF-9- Микрорасходомер и переключательKDS — Цельнометаллический малообъемный расходомер с переменным сечением KEC — Расходомер тепловой энергииKEL — Расходомер для тяжелых условий эксплуатации с перепадом давления для жидкостейKET — Компактный встроенный тепловой расходомерKFD2-KFA5 — Усилитель с изолирующим переключениемKFF/KFG — Низкий Расходомеры с вращающейся крыльчаткойKFR — Акриловый расходомер для жидкостей и газовKME — Компактный линейный расходомерKP46 — Взрывозащищенный датчик давленияKPA — Датчик давления промышленного/производственного оборудованияKPG — Высокоточный датчик давленияKPH — Компактный датчик давленияKPh400 — Компактный датчик давленияKPK — Компактный датчик давления высокой точностиKPL — Диафрагмы для измерения расхода при перепаде давленияKPW — Погружной преобразователь давленияKSK — Полностью пластиковый расходомер и переключатель низкого расходаKSM — Полностью пластиковый расходомер и переключатель для жидкостей или газовKSR/SVN — Датчик расхода малого объема для жидкостей или газовKSV — Экономичный микрорасход MeterLSP — Реле расхода воздуха для воздуховодов HVACM — Магнитные реле уровня MAN-F — Испытательные манометры с трубкой БурдонаMAN-R — Манометр с трубкой Бурдона , WaterMIM — Малый встроенный магнитный расходомер из нержавеющей стали для жидкостей MIS — Экономичный полнопроходной магнитный расходомер — фланцевый — для жидкостей и блокировочное релеNAB — полипропиленовый поплавковый сигнализатор уровняNBK — байпасный индикатор уровняNBK-04 — индикатор уровня, устанавливаемый наверху бакаNBK-M — экономичный индикатор уровняNCB — магнитные поплавковые датчики с поплавком NBRNCG — большие многоточечные магнитные поплавковые датчики уровняNCM — миниатюрные многоточечные поплавковые датчики уровняNCP — магнитные поплавковые датчики Переключатели для жидкостейNCS — магнитные поплавковые переключатели для жидкостейNCW — емкостные датчики уровня NDT — датчики уровня статического давленияNE — кондуктивные датчики уровняNE-5048 Электродные реле для кондуктивных датчиков уровняNEC — поплавковые датчики уровня для тяжелых условий эксплуатацииNEH — проводящие датчики уровня на тросовой подвескеNEK — компактные кондуктивные датчики уровняNEO — Ультразвуковой датчик уровняNGM — волноводный радарный уровнемерNGR — волноводный радарный уровнемерNGS — датчик уровня для тяжелых условий эксплуатацииNIR-9- Датчик уровня с вращающейся крыльчаткой для сыпучих средNK — Ультразвуковой датчик уровняNKP — Датчик уровня бокового монтажаNLP — Датчик уровня гидростатического давленияNMC — Емкостной датчик уровня для жидкостейNMF — Датчик уровня для сухих сыпучих средNML — Поплавковый датчик уровняNML-308 Датчик уровня жидкостиNML-310 Датчик уровня жидкостиNMT — Магнитострикционный измеритель уровня NRF — Емкостной преобразователь уровня NRF-1F — Емкостной датчик уровня для жидкостей с низкой диэлектрической проницаемостью NRF-1W — Измеритель уровня с гибким кабелем для водяных скважин NRF-2, NRF-3 — Емкостной преобразователь уровня и температуры NSC — Емкостное реле уровня для сыпучих средNSD — Экономичный оптический Сигнализатор уровняNSE — поплавковый сигнализатор уровня из нержавеющей стали NSM — полипропиленовые поплавковые сигнализаторы уровняNSP — полипропиленовые тросовые поплавковые сигнализаторы уровняNST — тросовые поплавковые сигнализаторы уровня из ПТФЭNSV — вибрационные сигнализаторы уровня для сыпучих средNTB — погружной датчик уровня NUS-4 — ультразвуковой уровнемер NUS-7 — ультразвуковой уровень Преобразователь для жидкостейNV — сигнализатор уровня бокового монтажаNVI — вибрационный сигнализатор уровня для порошков и гранулированных сыпучих материаловNVM — игольчатый клапан из нержавеющей сталиNVN — игольчатые клапаны с жестким или мягким седломNWP — пластиковые вибрационные сигнализаторы уровня NWS — вибрационные сигнализаторы уровняNZJ — микроперепускной индикатор уровняOME — расходомер со спиральной шестернейOPT — Оптическое реле уровняOVZ — Экономичный расходомер с овальной шестерней для масел. PAD — Промышленный датчик перепада давления для тяжелых условий эксплуатации. PAS — Промышленный датчик давления для тяжелых условий эксплуатации. с дистанционным трансмиттеромPLS — маятниковый датчик уровня для сыпучих продуктовPMP — датчик перепада давления для фильтровPPS — пластиковый лопастной датчик расходаPSD — цифровой датчик давления со светодиодным дисплеем, переключателем и аналоговыми выходамиPSR/PS — лопастной датчик расходаPUM — U-образный манометрRCD — диафрагма перепада давления Вентури Расходомер для жидкостейRCM — Расходомер с диафрагмой перепада давления — Высокий расходREG — Автоматический клапан регулирования расходаRFS — Боковой датчик уровня RL — Источник питания и релеS — Цельнометаллический датчик расхода для жидкостей или газовSCH-PSB — Датчик перепада давления для HVACSEN — Давление Передатчик SEN-96 — Экономичный преобразователь давленияSFL — Высокоточный турбинный датчик расхода SM — Цельнометаллический расходомер и переключатель высокого давленияSMN — Датчик расхода для жидкостей SV — Расходомеры и переключатели поплавкового типаSWK — Компактные расходомеры и переключателиTBS — Биметаллический датчик температурыTDA — Цифровой датчик температурыTDD — Цифровой переключатель температурыTIR — Стационарные инфракрасные термометрыTLI — Панельный цифровой гистограммный индикаторTM — Стандартные или широко настраиваемые кориолисовые массовые расходомерыTMA — Преобразователь температурыTMU — Высокопроизводительный кориолисовый массовый расходомер TMU-W — Кориолисовый массовый расходомер высокого давления для газа/водородаTNF — Газ — Наполненный капиллярный термометрTNK — Температурные датчики RTDTNS — Газонаполненный термометр с жестким стержнемTSA — Резистивный датчик температурыTSH — Защитные гильзы для стержневых и капиллярных термометровTSK — Расходомер пластинчатого типаTSP — Датчик температуры для трубTSR — Датчики температуры RTDTST — Встроенный датчик температурыTUR — Полностью пластиковый турбинный расходомер MeterTWR — Температурное реле для жидкостейUMR — UXR — URA — Расходомер с переменным сечением в стеклянной трубкеURK — Расходомер с переменным сечением со стеклянным конусом и фланцевым креплениемURM — Расходомер с переменным сечением со стеклянным конусом и резьбовым креплениемUSR — Расходомер с переменным сечением со стеклянной трубкой и коллекторными клапанамиUTS — Расходомер переменного сечения для газовых горелокUVR — UTR — Расходомер переменного сечения со стеклянной трубкой и игольчатым клапаномVKA — Расходомер OEM с компенсацией вязкостиVKG — Расходомер с компенсацией вязкости и переключателемVKM — Цельнометаллический расходомер с компенсацией вязкости и переключателемVKP — Пластиковый расходомер и SwitchZDM — объемный расходомер ZED — ЖК-индикатор и контроллер ZLS — дисплей многоканального регистратора данных ZOE — дисплей скорости и суммирования ZOK — сумматор-дозатор и электроника монитора

Как установить механическое реле давления?

В этой статье описывается установка и регулировка механического реле давления. Если вы хотите узнать больше о реле давления в целом, вы можете прочитать нашу статью о реле давления. Для компрессоров и переключателей водяных колодцев доступно специальное руководство по установке.

Механическое реле давления Онлайн-выбор

Принцип действия механического реле давления

Прежде чем объяснять этапы установки, сначала объясним основной принцип работы механических переключателей. Реле давления размыкает или замыкает электрическую цепь при достижении определенного (регулируемого) давления.

Разрез механического реле давления: регулировочный винт (A), электрическое соединение (B), уплотнительное кольцо (C), соединительный порт (D), микропереключатель (E), поршень (F)

В переключателе есть представляет собой микропереключатель с механическим управлением. Среда давит на диафрагму или поршень, который перемещается в результате повышения давления. Пружина с другой стороны диафрагмы или поршня давит в противоположном направлении.

Если давление среды превышает усилие пружины и вызывает определенное смещение, срабатывает микропереключатель. Натяжение пружины регулируется установочным винтом или ручкой для увеличения или уменьшения давления переключения.

Перед установкой

Убедитесь, что условия среды соответствуют спецификациям коммутатора. Всегда внимательно следуйте инструкциям производителя. Обратите внимание, что некоторые поршневые реле давления могут не подходить для газообразных сред, таких как кислород.

Установка в трубопроводную систему

Реле давления нельзя устанавливать без надлежащих прокладок. Многие переключатели имеют параллельное соединение с наружной резьбой.

Соединение с наружной резьбой на механическом реле давления

Наиболее распространенным методом герметизации этого соединения является использование стандартной медной прокладки соответствующих размеров. Эти уплотнения доступны в виде плоских колец или профилированных колец.

Плоские и профилированные уплотнительные кольца.

Мы рекомендуем профилированные уплотнения поверх плоских колец. Преимущество профилированных колец в том, что после герметизации они могут провернуться еще на один оборот. Профилированные уплотнения из нержавеющей стали могут вращаться примерно на 1/2 оборота больше. Таким образом, датчик можно установить точно под нужным углом. Профилированное уплотнение нельзя использовать повторно после установки.

Другие датчики могут иметь фланцевое соединение, где уплотнение достигается с помощью уплотнительного кольца. Следуйте рекомендуемому методу уплотнения, если он указан в техническом паспорте.

Электрическое соединение

Используйте соответствующий разъем для подключения кабеля. Убедитесь, что проводка соответствует схеме подключения, а кабель не защемлен и не перетерт. Во избежание короткого замыкания рекомендуется прокладывать кабель таким образом, чтобы предотвратить скольжение капель к датчику.

Электрическое соединение и регулировочный винт для механического реле давления.

Регулировка давления переключателя

В этом параграфе объясняется, как отрегулировать механическое реле давления. Обычно переключатель не имеет абсолютной точки отсчета. Это означает, что для настройки заданного значения на правильное давление требуется тестовый манометр.

Во-вторых, нужно уметь контролировать давление в системе с помощью регулятора давления или другим способом.

В-третьих, вам понадобится метод, показывающий состояние электрического выключателя. Обычно используется тестер непрерывности. Большинство мультиметров имеют эту функцию. В качестве альтернативы можно использовать тестовую лампу. В этом случае следите за тем, чтобы не превышалась коммутационная способность, указанная в техпаспорте.

Ниже приведены основные шаги, общие для большинства переключателей:

Для этого переключателя регулировочную ручку необходимо разблокировать с помощью шестигранного ключа.

1. Если разъем установлен, снимите его.
2. Подсоедините тестер непрерывности или контрольную лампу к реле давления. Не превышайте коммутационную способность. Для размыкающего или нормально разомкнутого контакта используйте две доступные клеммы. В случае переключающего контакта соедините общий провод либо с размыкающим, либо с нормально разомкнутым контактом.
3. Уставку можно отрегулировать с помощью ручки или установочного винта, например, с помощью шестигранного ключа или шлицевого диска. Некоторые ручки необходимо разблокировать, прежде чем их можно будет отрегулировать. На изображении ниже показан пример ручки, которую необходимо разблокировать с помощью шестигранного ключа.
4. Вверните регулировочный винт или ручку по часовой стрелке до упора. Убедитесь, что ваша система находится под нужным давлением. Используйте контрольный манометр для проверки давления в системе.
5. Затем медленно отрегулируйте реле давления до желаемого давления переключения. Для этого откручивайте (против часовой стрелки) регулировочный винт или ручку до тех пор, пока не среагирует тестер непрерывности или контрольная лампа.

ПРИМЕЧАНИЕ. Гистерезис реле давления обычно не регулируется пользователем и устанавливается производителем.
