Типы рейсмусовых станков и особенности выбора

Данные рекомендации помогут вам разобраться с типах рейсмусовых станков и на что необходимо обращать внимание при выборе станка.

После формирования базовой поверхности заготовки, необходимо сформировать ее толщину. Толщину можно задать и на фуговальном станке, но в этом случае, серьезно потерять в производительности.

Для формирования толщины изделия используются рейсмусовые станки. Которые работают от уже сформированной базовой поверхности.

Рейсмусовые станки различаются по:

1) Количеству опор рейсмусового стола (2 или 4)
2) Типу строгального вала (вал с плоским ножом или шейперный вал)
3) Ширине рабочего стола
4) Типу привода перемещения рабочего стола

По количеству опор рейсмусовые станки бывают 2-х опорные, или 4-х опорные, реже 3-х опорные.

Рассмотрим самые основные группы: 2-х опорные и 4-х опорные станки.

Рейсмусовые станки с двумя опорами как правило относятся к станкам легкого класса.

Данная конструкция реализована на станках WoodTec SR 400 (600) ECO и SR 400 (630).

В наличии

Станок рейсмусовый WoodTec SR 400 ECO

  Сравнить

Станки по старому курсу до 30 апреля!

147 280 ₽ 2 104 USD

Заказать

В наличии

Станок рейсмусовый WoodTec SR 630

  Сравнить

Станки по старому курсу до 30 апреля!

238 000 ₽ 3 400 USD

Заказать

По центру стола равноудаленно от краев расположены две винтовые опоры, которые из-за своей конструкции не предусматривают возможность люфта в процессе обработки, для 100% исключения люфта дополнительно на выходе стол фиксируется 2-мя винтовыми зажимами, что гарантирует стабильность выставленного положения стола.

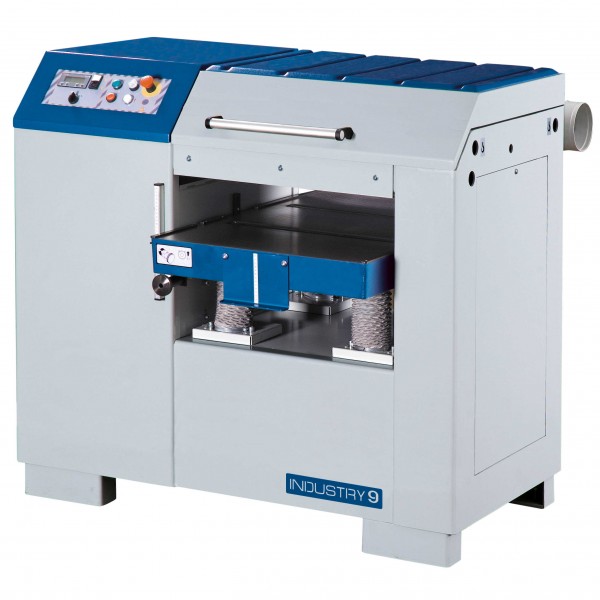

Конструкцией с четырьмя опорами обладают станки с уже тяжелого класса. Данная конструкция более дорогая, и сложна в обслуживании. Из- за этого данные станки не представлены в номенклатуре станков WoodTec.

По типу строгального вала станка различаются на:
1) Станки с 4-х ножевым прямолинейным валом
2) Станки с шейперными валами

Станки с прямолинейным валом имеют ряд преимуществ:

	Преимущества	Недостатки
4-х ножевой прямолинейный вал	Невысокая стоимость Простота замены инструмента	Образование кинематической волны Возможное образование опережающей трещины
Шейперный вал	«Тянущий рез» Высокое качество строганной поверхности Низкий уровень шума Избежание образования опережающей трещины	Сложность замены инструмента Высокая стоимость



Станки WoodTec поставляются с 4-х ножевым прямолинейным валом, и с шейперным валом (серия W)

По ширине обработки рейсмусовые станки бывают на 400 мм, 600 мм, 800 мм. и выше.

Как правило, самые популярные модели — это станки с шириной обработки на 400 мм, 600 мм.

В номенклатуре WoodTec представлены станки именно на эти ширины.

По типу привода стола станки различаются:
1) С механическим приводом перемещения
2) С электромеханическим приводом
3) Привод перемещения стола при помощи программатора

В станках WoodTec используется самый простой и надежный способ перемещения стола – механический.

Оператор вращает ручку маховика, и тем самым перемещает стол вверх либо вниз. Данный способ является очень точным, т.к. перемещение и конечное положение контролируется оператором.

На станках с электромеханическим приводом перемещения подающего стола, перемещение стола вверх-вниз осуществляется при помощи электродвигателя, но точная настройка ведется в ручную.

Привод перемещения подающего стола при помощи программатора, устанавливается на станках тяжелой серии. И представляет собой перемещение стола на заранее установленное значение. Данная система является очень прогрессивной, но как и все новое, и технически сложное, имеет один большой нюанс — а именно сложность наладки и калибровки.

Ознакомиться с полным ассортиментом рейсмусовых станков вы можете в разделе «Рейсмусовые станки»

Если у Вас остались вопросы, ждем ваших писем или телефонных звонков.





Поделиться ссылкой:

Написать письмо директору

Написать письмо директору

Рейсмусовые станки — Masterwood

Рейсмусовый станок по дереву — это оборудование, на котором выполняют строгание брусков, досок, щитов, выравнивают толщину деталей и формируют гладкую поверхность изделий. Это ускоряет процесс шлифовки дерева, и в результате повышается производительность. Рейсмус необходим для плоскостного строгания различных по толщине деревянных элементов. Прежде чем поступить на рейсмус, доска часто проходит через фуговальный станок.

Чем же отличаются рейсмусовый и фуговальный станки, ведь результат обработки и тем и другим станком кажется одинаковым — ровная поверхность деревянной заготовки.

Несмотря на то, что оба станка относятся к строгальному типу деревообрабатывающих станков, между ними существует существенная разница.

Фуговальный станок предназначен для прямолинейного строгания плоскости деревянных заготовок. Обрабатывающий узел станка — круглый ножевой вал с несколькими ножами. Вал смонтирован таким образом, что перемещая заготовку по горизонтальному рабочему столу, происходит строгание нижней стороны заготовки. Таким образом, нижняя сторона заготовки может быть идеально выровнена. Также, используя направляющую линейку (боковой упор), можно задать заготовке требуемый угол между нижней и боковой плоскостью. Помимо этого есть возможность обрабатывать кромку заготовки — снимать фаску, располагая направляющую линейку под углом к рабочему столу.

Рейсмусовый станок также предназначен для плоского простругивания заготовок и режущий инструмент также ножевой вал. Однако в отличие от фуганка, вал расположен сверху от заготовки, соответственно он обрабатывает верхнюю плоскость заготовки а не нижнюю. Нижняя же пласть заготовки упирается в рабочий стол. Таким образом рейсмусовый станок способен калибровать заготовку в размер по толщине.

Таким образом, получается, что фуганок и рейсмус имеют разные возможности: фуганок может выровнять базовую плоскость заготовки, но не может откалибровать заготовку по толщине, рейсмус же наоборот, имеет возможность придать заготовке требуемую толщину, но не сможет выровнять сторону заготовки, если только одна из сторон уже не выровнена до использования рейсмуса.

Фуганок делает ровную базовую плоскость, а рейсмус делает вторую сторону заготовки параллельной первой стороне.

Классическая технология деревообработки требует наличие обоих станков в столярной мастерской. Их возможности отлично дополняют друг друга: сначала на фуганке задается прямая базовая плоскость, а затем рейсмусом задается необходимая толщина заготовки. На выходе, после такой обработки, получается заготовка ровная с обеих сторон и при этом одинаковой толщины по всей длине.

Компания Мастервуд-станки поставляет односторонние и двухсторонние рейсмусы различной ширины 400-500-600-800-1000 мм, производства Италия и Китай.

Строгальный станок

: определение, составные части, работа и работа

Содержание

Определение строгального станка:

Строгальный станок — это станок, используемый для изготовления точных плоских поверхностей и вырезания пазов. Он похож на строгальный станок, но по размеру строгальный станок больше. Пазы заготовки перемещаются здесь из одной точки в другую для работы, тогда как в долбяковом станке пазы заготовки находились в стационарном положении.

Инструмент, который мы здесь используем, представляет собой одноточечный режущий инструмент, о котором я подробно рассказал. Ознакомьтесь с этими статьями.

Строгальный станок был изобретен генералом Бентамом. Это один из важных станков в производственном процессе.

Части Planer Machine:

Машина планировщика состоит из следующих деталей:

• Кровать
• Колонка
• О.с.
• Вертикальная резцовая головка
• Редуктор подачи
• Привод стола

Станина:

Станина — жесткая часть станка, на которой закреплены все детали. Это очень большие размеры и тяжелый вес.

Колонна/корпус:

Корпуса называются колоннами и также называются стойками и представляют собой жесткие коробчатые вертикальные конструкции, размещенные по бокам станины и прикрепленные к ней. Здесь также крепятся шкив и шестерня.

Стол:

Поддерживает работу и совершает возвратно-поступательные движения вместе с направляющими кровати. Стол изготовлен из высококачественного чугуна. Здесь детали верхней поверхности стола очень тонкие и точные, потому что здесь мы закрепляем заготовку для работы планировщика.

Поперечная рейка:

В поперечную рейку крепятся держатели инструментов, где мы можем зафиксировать инструмент для работы. Он соединяет два корпуса, а также обеспечивает опоры для корпуса.

Головка инструмента:

Здесь закреплены инструменты (одноточечный режущий инструмент).

Читайте также:

• Типы фрез, используемых в процессе обработки
• Что такое ультразвуковая обработка (УЗМ) и как она работает?
• Что такое сверлильный станок и как он работает?

Принцип работы

• Принцип работы строгального станка такой же, как и у строгального станка, который представляет собой механизм быстрого возврата.
• Когда заготовка движется вперед, завершается прямой ход, а когда она движется назад, завершается обратный ход. При движении вперед материал режется, а при движении назад материал не режется.

Как это работает:

• Здесь головка инструмента находится в неподвижном положении, а заготовка подвижна.
• В секции головки инструмента фиксируем одноточечный режущий инструмент, а на рабочем столе фиксируем здесь заготовку.
• Подаем питание, рабочий стол движется вперед и с помощью режущего инструмента разрезает материал и снова возвращается назад, что называется обратным ходом.
• Пока вы его не измените, вращение будет идти вперед и назад.

Для лучшего объяснения того, как работает планировщик. Смотреть видео:

Строгальный станок Операция:

• Операция выполняется здесь для удаления материала, как мы делаем на строгальном станке, но главное, что на строгальном станке есть только одна секция, а в планировщике машина, имеющая несколько режущих секций, которые обеспечивают более высокое качество поверхности и быструю работу для получения ровной поверхности.

Здесь мы выполняем две операции

1. Вертикальная плоская и
2. Операция планирования горизонтальной плоской поверхности.

Вертикальная плоская операция:

• Когда мы выполняем вертикальную плоскую операцию на строгальном станке, заготовка планируется путем регулировки суппорта по горизонтали вдоль поперечной направляющей до тех пор, пока инструмент не окажется в положении, обеспечивающем требуемую глубину резания. Вертикальные салазки регулируются перпендикулярно столу строгального станка, а фартук поворачивается в таком направлении, чтобы во время обратного хода инструмент отклонялся от обрабатываемой поверхности.

Горизонтальная плоская операция:

• Когда мы выполняем горизонтальную плоскую операцию на строгальном станке, заготовка совершает возвратно-поступательное движение вместе со столом, а инструмент подается крест-накрест для выполнения операции.

Читайте также:

• Что такое слоттер?
• 37 неизвестных вам молотков?
• 6 типов отверток – должен знать каждый

Типы строгальных станков:

Вот основные типы строгальных станков:

• Стандартный или двойной станок
• Открытая сторона
• Ямный строгальный станок
• Раздельный стол и
• Кромкострогальный станок Стандартный

443 900 Строгальный станок

• Этот рубанок наиболее широко используется в мастерских.
• Это своего рода машина старого типа.

Открытая сторона:

• Этот станок используется для обработки широких заготовок.

Строгальный станок:

• Жесткая конструкция. При этом стол неподвижен, а колонна, несущая поперечную рейку, совершает возвратно-поступательные движения по массивным горизонтальным рейкам, установленным с обеих сторон стола.
• Строгальный станок для ям подходит для обработки очень больших деталей, которые не могут быть поддержаны на стандартном строгальном станке.

Рубанок с раздельным столом:

• Рубанок с раздельным столом имеет два стола на станине, которые могут совершать возвратно-поступательные движения по отдельности или вместе, а также при необходимости соединяться вместе.
• Используется для непрерывного массового производства.
• Тип конструкции значительно экономит время простоя при настройке работы. Установка большого количества одинаковых заготовок на стол рейсмусового станка занимает довольно много времени.
• Для настройки может потребоваться столько же времени, сколько потребуется для обработки.
Преимущества

Вот преимущества строгального станка:

• Обеспечивают лучшее качество поверхности.
• Низкие эксплуатационные расходы.
• Хорошая точность
• Одновременно выполняются 2 или 3 инструмента (режущий инструмент с одной точкой), что очень хорошо для быстрого выполнения работы.
• Здесь тоже главное преимущество в том, что мы можем использовать один инструмент за раз.
Недостатки

Вот некоторые недостатки Planner Machine:

• Высокая цена.
• Только один инструмент Используется одноточечный режущий инструмент.
• Квалифицированный рабочий (должен разбираться в машинах), необходимый для работы на машине
• Потребляемая мощность больше.
Применение планировщика:

Преимущества планировщика:

• Использование этого станка для создания хорошей плоской поверхности.
• Строгальный станок может удалять большое количество материала с заготовки за один раз с высокой точностью, поскольку здесь установлено несколько инструментов.
• Больше отверстий для резки.
• Также используется для резки под углом.

Все, что вам нужно знать о строгальном станке

Строгальный станок — это еще один тип металлообрабатывающего станка, который использует линейное относительное движение (возвратно-поступательное) одноточечного режущего инструмента по отношению к заготовке.

Строгальный станок очень похож на строгальный станок, поэтому опубликована статья об их отличиях. Их основное отличие состоит в том, что строгальные станки больше по размеру и перемещают заготовку, в то время как строгальные станки вращают режущий инструмент. Эта машина также очень важна в механических мастерских, так как на ней можно выполнять множество операций.

Прочтите: Все, что вам нужно знать о строгальном станке

Сегодня мы рассмотрим определение, компоненты, принцип работы, механизм, работу, типы, технические характеристики и применение строгальных станков.

Содержание

• 1 Определение строгального станка:
• 2 Принцип работы строгального станка:
• 3 Применение:
• 4 Преимущества и недостатки строгальных станков:
  • 4.1 Преимущества
  • 4.2 Недостатки
• 5 Типы Планера. Пожалуйста, поделитесь!
Строгальный станок Определение:

Строгальный станок — это станок, предназначенный в первую очередь для обработки плоскостей и плоских поверхностей с помощью одноточечного режущего инструмента. Как упоминалось ранее, он похож на формовочную машину, но очень большой и массивный. Вот почему он применим для тяжелых работ, которые невозможно выполнить на фрезерном станке.

Принцип работы строгального станка:

Работа строгального станка довольно проста и требует меньше навыков для его использования. работа достигается за счет жесткого размещения задания на столе станка. Единственный режущий инструмент, который прочно удерживается в резцедержателе. Стойка инструмента установлена ​​на возвратно-поступательном плунжере, который обеспечивает возвратно-поступательное движение ползуна с помощью механизма быстрого возврата.

Возвратно-поступательные движения строгальных станков представляют собой движение вперед и назад или ход ползуна. Прямой ход отрезает материал, а обратный ход переводит плунжер в другое режущее действие.

Прочитать статью полностью

На видео ниже показано, как работает станок:

Применение:

Нижеследующее представляет применение строгальных станков:

• Используется для вырезания пазов и канавок.
• Прием резки под углом и обработка ласточкиного хвоста.
• Также подходит для создания точных плоских и криволинейных поверхностей.

Прочтите: Все, что вам нужно знать о фрезерном станке

Преимущества и недостатки строгальных станков:
Преимущества

Ниже представлены преимущества строгальных станков:

• Хорошее качество поверхности.
• Низкая потребность в обслуживании.
• Повышенная точность.
• С заготовкой можно использовать более одного инструмента.
Недостатки

Несмотря на большие преимущества строгальных станков, некоторые ограничения все же имеют место. Ниже представлены недостатки строгальных станков 9.0003

• Строгальные станки стоят дорого.
• Для работы требуется больше энергии.
• Требуется квалифицированный рабочий.
• Можно использовать только одноточечный режущий инструмент.
• Его действие ограничено.
Типы строгальных станков:

Ниже приведены различные типы строгальных станков:

• Двойной строгальный станок.
• Открытый боковой рубанок.
• Строгальный станок ямного типа.
• Кромкообрезной станок.
• Рубанок с раздельным столом.

Читать статью полностью

Механизм строгального станка:

Ниже приведены два основных типа механизма строгального станка:

1. Механизм привода стола.
2. Механизм подачи.

Различный механизм привода стола включает:

1. Открытый и перекрестный ременный привод.
2. Реверсивный электропривод.
3. Гидравлический привод.
Детали строгального станка:

Машина Planer состоит из следующих частей:

• Кровать
• Таблица
• Корпус или столбец
• Cross Rail
• Head
• и
• . Информационный бюллетень
  Операции на строгальном станке:

  Общие операции, выполняемые на строгальном станке, включают:

  • Обработка плоских горизонтальных поверхностей.
  • Плоские вертикальные поверхности.
  • Угловые поверхности и обработка ласточкина хвоста.
  • Прорези и канавки криволинейных поверхностей.

  Прочтите: Все, что вам нужно знать о сверлильном станке

  Спецификация строгального станка:

  Следующие данные представляют собой технические характеристики строгального станка:

  • Расстояние между двумя корпусами.
