Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку  и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности.  На практике они применяются для:

• холодильных установок;
• систем бытового и промышленного отопления;

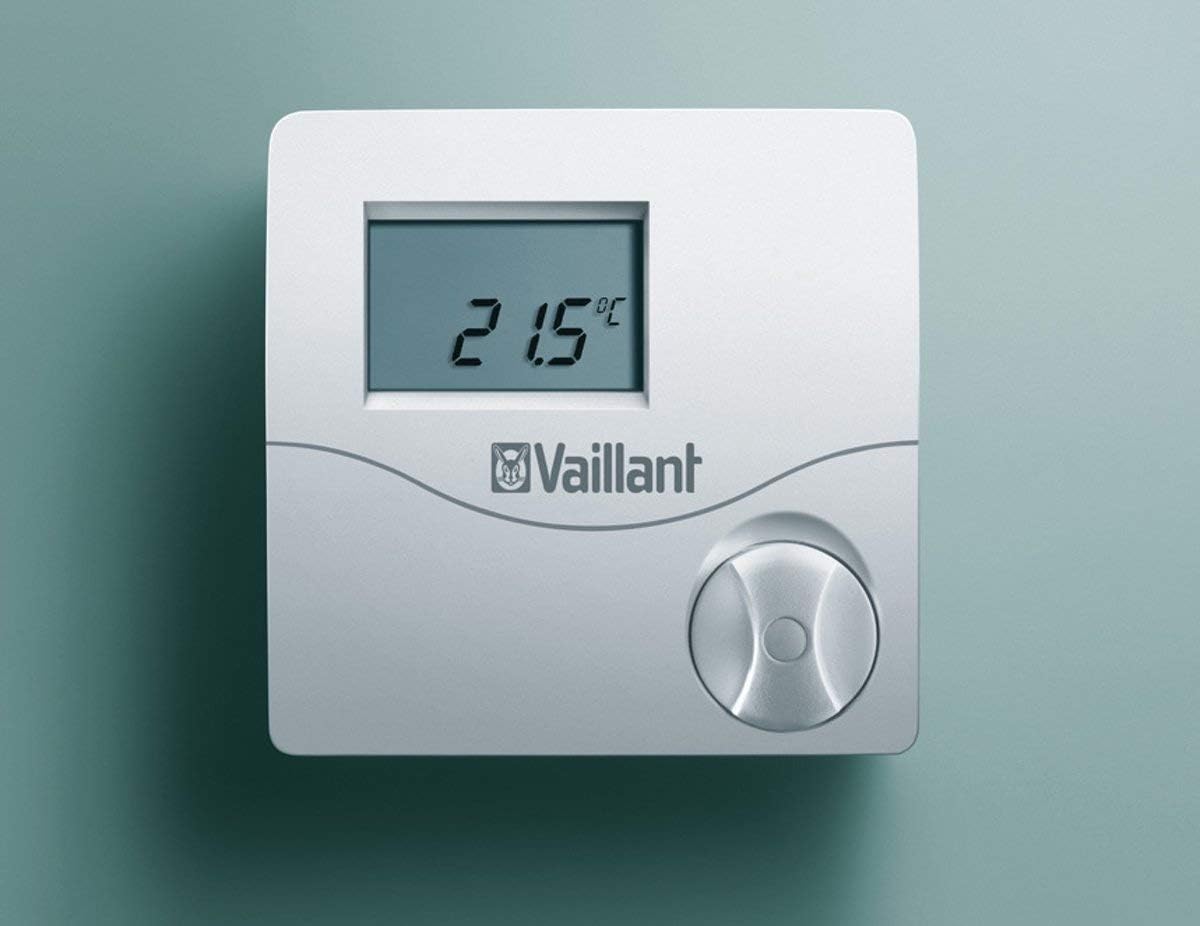

Рис. 1. Терморегулятор для системы бытового отопления

• как розеточный вход для подключения обогревательного оборудования;
• терморегулятор для теплого пола;
• приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

• Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
• Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
• Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Рис. 2. Принцип действия терморегулятора с датчиком температуры

Принцип действия данного устройства заключается в следующем:

• Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
• В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
• В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
• При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
• После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
• Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
• После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
• В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

В зависимости от расположения термодатчика, подразделяются на терморегуляторы со встроенным сенсором и с выносным. Встроенный датчик находится непосредственно в самом устройстве, а выносной можно расположить на каком-то удалении, в зависимости от длины кабеля.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

• Механические;
• Электромеханические;
• Цифровые;
• Дистанционные.

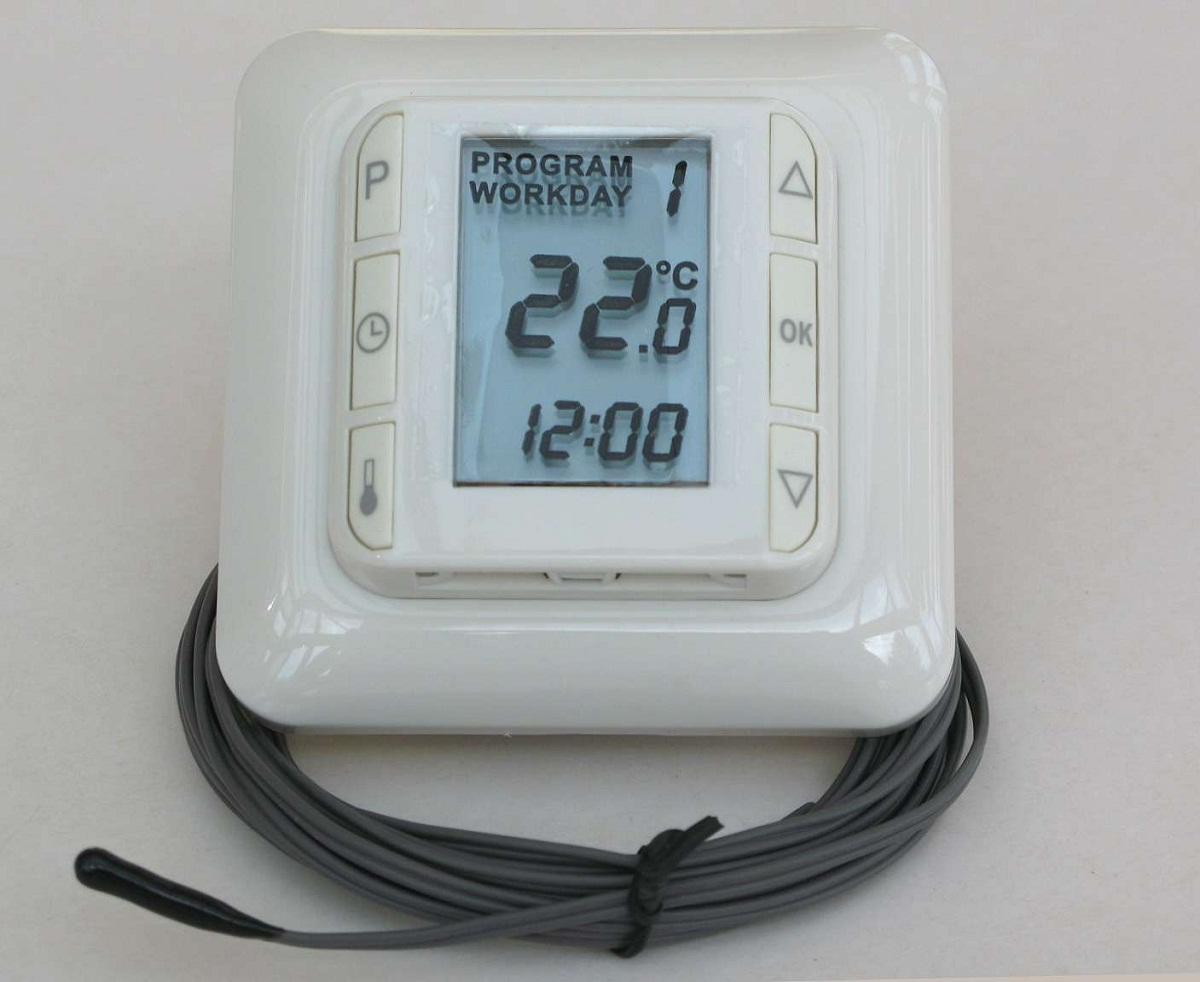

Рис. 3. Цифровой и электромеханический терморегулятор

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

Рис. 4. Подключение терморегулятора напрямую

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или  холодильного агрегата.

Рис. 5. Схема подключения терморегулятора через автоматический выключатель

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N  напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Рис. 6. Схема подключения терморегулятора через контактор

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

• Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
• Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
• Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.

Рис. 7. Степень пыле-влагозащищенности

• Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.

Рис. 8. Управление терморегулятором через мобильное приложение

• Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

• Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
• Виглеб Г «Датчики» 1989
• Дж. Фрайден «Современные датчики. Справочник» 2005
• Олейник Б.Н. «Приборы и методы температурных измерений» 1987

особенности работы терморегуляторов, виды реле

Комфортный микроклимат в помещении способны обеспечить современные автоматические системы, которые оснащены устройствами и датчиками, реагирующими на внешние раздражители и условия окружающей среды. При установке приборов обогрева используется датчик температуры воздуха в помещении. Часто он является неотъемлемым элементом управления системой отопления, и его основная функция — поддержание заданного температурного режима теплоносителя.

• Обзор технических характеристик
• Принцип работы
• Типы термостатов
• Дополнительные функции

Обзор технических характеристик

Благодаря огромному выбору современного отопительного оборудования у пользователей есть возможность приобрести наиболее практичный в эксплуатации и экономически обоснованный вариант. Автоматика, которой оснащается большинство моделей, сводит к минимуму участие человека в функционировании системы отопления и подогрева воды. Один из незаменимых элементов в таком оборудовании — термостат, оснащённый датчиком температуры воздуха в помещении.

Приборы позволяют:

• поддерживать заданные пользователем параметры температуры независимо от движения столбика термометра на улице вверх или вниз;
• сокращать расходование энергоресурсов и уменьшать ежемесячную оплату;
• обеспечивать комфорт в жилом доме в течение всего холодного сезона;
• обезопасить жильцов от аварийных ситуаций — при перегреве котла или экстренном отключении всей системы сработает звуковое оповещение.

Выбор термостатов основан на требованиях, которые пользователь предъявляет к комфорту, а также сумме, которую он готов заплатить за этот комфорт. Надёжное оборудование без реле температуры воздуха с датчиком не способно проявлять чудеса и поддерживать приоритетный диапазон показателей.

Поэтому экономить на нём специалисты не рекомендуют. Если столбик термометра за окном опустится, а система продолжит работать в том же режиме, пользователь ощутит похолодание. Логичным решением будет использование дополнительных источников тепла и, как следствие, увеличение расходов на их оплату.

Задача терморегулятора с выносным датчиком температуры воздуха заключается в автоматическом реагировании на любые колебания. Вне зависимости от того, холоднее или теплее стал воздух на улице, система самостоятельно выполняет операции по поддержанию тех показателей, которые были определены пользователем как комфортные. Следовательно, происходит либо включение подогрева, либо отключение.

Принцип работы

Впервые о возможности применения регулятора температуры воздуха в помещении стало известно в 1943 году. В то время по всей Европе стали появляться новейшие элементы климат-контроля, которые успешно были внедрены разработчиками из Дании.

На территории России устройства стали пользоваться большой популярностью по мере того, как начался рост цен на коммунальные услуги для потребителей.

Вне зависимости от функционала, любой прибор оборудован:

• термоголовкой (сильфоном) — цилиндром из гибкого гофрированного материала, который может уменьшаться и растягиваться;
• штоком, закреплённым на сильфоне и воздействующим на клапан в соответствии с запрограммированными данными;
• специальной жидкостью (газ, парафин или другие), чувствительной даже к незначительным колебаниям температуры.

Принцип функционирования оборудования основан на постоянном сопоставлении датчиком тех показателей, которые в него запрограммированы, с реальным состоянием окружающей воздушной среды. Если температурные параметры увеличиваются, жидкость, заполняющая сильфон, расширяется и растягивает его гибкие стенки. Термоголовка при увеличении в размерах оказывает воздействие на шток и толкает его вперед.

Шток создает давление на клапан, в результате чего перекрывается поток теплоносителя в систему. Это приводит к постепенному охлаждению обогревателя и, соответственно, понижению температуры в комнате.

Конструктивно все датчики устроены не однотипно. В бюджетных моделях вместо жидкости или газа используется биметаллическая пластинка. Поэтому при выборе и покупке термостата в отопительную систему необходимо внимательно изучить проект и технические характеристики.

Типы термостатов

Условно все терморегуляторы температуры воздуха делят на 3 категории. Это позволяет учесть особенности их функционирования и целесообразность установки в жилом помещении с автономным отоплением.

Следовательно, выделяют:

1. Приборы механического или электромеханического типа — наиболее дешёвые модели с минимальным функционалом и возможностью задавать настройки исключительно ручным способом. Из-за таких ограничений точность параметров оказывается невысокой, расхождения могут составлять 2−3 градуса, но в целом устройства справляются с поставленной задачей.
2. Цифровые термореле — модельный ряд, более дорогостоящий по сравнению с механикой, привлекает более широким функционалом и возможностью дистанционной регулировки. Удобное пользование обеспечивается наличием монитора, где можно настроить желаемую температуру и ее корректировку почасово в разное время суток или в разные дни (например, в рабочее время, когда члены семьи отсутствуют, система может понижать температуру и экономить расход энергоносителя, а к приходу людей прогревать дом в соответствии с пожеланиями пользователя).
3. Программаторы — инновационное решение, не так давно попавшее на отечественный рынок и завоевавшее популярность благодаря возможности удалённого доступа. Прибором можно управлять даже выезжая за границу, он оснащается симкой или Wi-Fi, благодаря чему устанавливается связь с пользователем. Смена настроек может осуществляться посредством смартфона или планшета, имеющего выход в интернет.

В некоторых системах обогрева домов не предусмотрена возможность установки термостата либо их конструкция скрыта декоративной нишей. Для такого оборудования лучшим решением являются термореле с выносным датчиком температуры. Контроллер и рабочий блок находятся на определённом расстоянии. При необходимости осуществления контроля над функционированием газового котла и одновременного наблюдения за температурой, термостат необходимо подключить к оборудованию. Датчик устанавливается в другой комнате, его настройка осуществляется при помощи дистанционного пульта.

Дополнительные функции

Владельцы частных домов с автономными системами отопления нередко монтируют терморегуляторы для поддержания оптимальной температуры в погребе. Хранение продуктов требует определённых условий, иначе они быстро портятся как при резком повышении показателей, так и при чрезмерном охлаждении. Измеритель необходимо смонтировать около продуктов на расстоянии примерно 5−6 см от уровня пола. Корректировка температурного режима позволит сохранить в идеальном состоянии все запасы, хранящиеся в погребе. Кроме того, устройства отлично зарекомендовали себя в работе с тёплым полом.

Терморегуляторы стали неотделимой частью отопительных систем и существенно упростили участие человека в их работе. Облегчённое управление, возможность дистанционной настройки, приятная экономия и высокий уровень безопасности — вот основные преимущества, которые может оценить пользователь при выборе качественных и надежных термостатов.

MDT KNXperts – Умный дом KNX

Следующий продукт

---

Серия продуктов

Перейти непосредственно к загрузке продукта

Описание

Контроллер комнатной температуры MDT Smart 55 со встроенным датчиком температуры и влажности используется для регулирования температуры в помещениях.

Приводы переключателей / приводы отопления могут управляться комнатным терморегулятором вместе с тепловыми приводами или приводами KNX с электроприводом. Кроме того, контроллер комнатной температуры MDT Smart имеет 4 бинарных входа для подключения плавающих контактов.

Устройство расширения комнатной температуры MDT Smart со встроенным датчиком температуры и влажности используется для регистрации температуры внутри помещений. Блок расширения можно использовать как второй блок вместе с контроллером комнатной температуры MDT Smart (встроенный контроллер температуры!) или как автономный блок с актуатором отопления MDT AKH (встроенный контроллер температуры!).



Контроллер комнатной температуры MDT Smart 55 вписывается в линейки выключателей ведущих производителей, таких как:

• GIRA Standard 55, E2, E22, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN 1М, М-Смарт, M-Plan, M-Pure

• Двоичные входы: Да нет
• Контроллер комнатной температуры
• Цвет: Чистый белый глянец
• Отображение состояния: Да
• Цветной дисплей: Да
• Цифровая маркировка: Да
• Датчик влажности: Да
• Контроллер комнатной температуры: Да нет
• Ассортимент: 55 мм

Характеристики продукта

• Подходит для систем/диапазонов 55 мм
• Активный цветной дисплей для индикации функций и состояния фактическая температура
• Для регулирования температуры в помещении
  Диапазон от -10 до +50 °C
• Выбираемый регулятор температуры (ПИ, двухпозиционный, ШИМ)
• Простая настройка уставки с помощью отдельных кнопок +/-
• 1 бит +/-, 1 байт или 2 байта абсолютного объекта для настройки уставки
• Значения уставки сохраняются при исчезновении напряжения на шине
• Предельные значения мин. /макс., аварийный сигнал защиты от замерзания, память мин./макс.0024 Датчик температуры и влажности с расчетом точки росы
• Сообщение при выходе из зоны комфорта
• 4 бинарных входа для подключения беспотенциальных контактов (кнопки или оконные/вспомогательные контакты)
• Управление вентиляцией вручную или автоматически
• 14-байтовый объект для текстовой диагностики
• Установка в монтажную коробку с прилагаемым опорным кольцом
  Рекомендуемая высота установки: 1,6 м
  Длина соединительных кабелей: 22 см
• Встроенный шинный соединительный блок
• Производство в Германии сертифицировано по ISO 9001
• 3 года гарантии

Доступные варианты этой серии:

SCN-RTR55S.01

• Двоичные входы: Да
• Цвет: Чистый белый глянец
• Контроллер комнатной температуры: Да

SCN-RTN55S. 01

• Цвет: Чистый белый глянец

---

	Версия	Загрузки
База данных продуктов ETS5/6 90 138 из ETS5.7x	V1.3a	knxprod
Приложение для настройки устройства (DCA) ETS5/6 Из ETS5.7.x	V5.1.1.0	этсапп
Обзор функций		пдф
Технический паспорт		пдф
Технический паспорт Блок расширения Smart		пдф
Инструкция по сборке и эксплуатации Контроллер комнатной температуры Smart		пдф
Инструкции по сборке и эксплуатации Модуль расширения Smart		пдф
Техническое руководство		пдф
Тексты тендеров		Ссылка

V1. 3а

База данных продуктов ETS5/6
из ETS5.7x

Версия: V1.3a

Загрузка: knxprod

V5.1.1.0

Приложение для настройки устройства (DCA) ETS5/6
Из ETS5.7.x

Версия: V5.1.1.0

Загрузка: этсапп

Функциональный обзор

Скачать: пдф

Техническая спецификация

Скачать: пдф

Техническая спецификация
Блок расширения комнатной температуры Smart

Загрузить: пдф

Инструкция по сборке и эксплуатации
Контроллер комнатной температуры Smart

Скачать: пдф

Инструкция по сборке и эксплуатации
Блок расширения комнатной температуры Smart

Загрузить: пдф

Техническое руководство

Скачать: пдф

Тендерные тексты

Скачать: Ссылка
