Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку  и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности.  На практике они применяются для:

• холодильных установок;
• систем бытового и промышленного отопления;

Рис. 1. Терморегулятор для системы бытового отопления

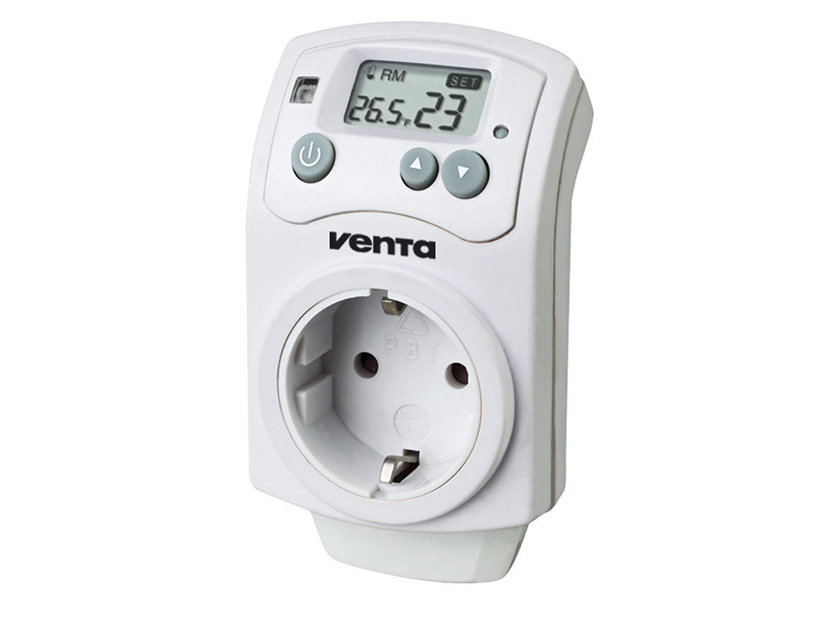

• как розеточный вход для подключения обогревательного оборудования;
• терморегулятор для теплого пола;
• приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

• Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
• Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
• Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Рис. 2. Принцип действия терморегулятора с датчиком температуры

Принцип действия данного устройства заключается в следующем:

• Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
• В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
• В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
• При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
• После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
• Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
• После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
• В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

В зависимости от расположения термодатчика, подразделяются на терморегуляторы со встроенным сенсором и с выносным. Встроенный датчик находится непосредственно в самом устройстве, а выносной можно расположить на каком-то удалении, в зависимости от длины кабеля.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

• Механические;
• Электромеханические;
• Цифровые;
• Дистанционные.

Рис. 3. Цифровой и электромеханический терморегулятор

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

Рис. 4. Подключение терморегулятора напрямую

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или  холодильного агрегата.

Рис. 5. Схема подключения терморегулятора через автоматический выключатель

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N  напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Рис. 6. Схема подключения терморегулятора через контактор

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

• Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
• Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
• Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.

Рис. 7. Степень пыле-влагозащищенности

• Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.

Рис. 8. Управление терморегулятором через мобильное приложение

• Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

• Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
• Виглеб Г «Датчики» 1989
• Дж. Фрайден «Современные датчики. Справочник» 2005
• Олейник Б.Н. «Приборы и методы температурных измерений» 1987

как устроен регулятор температуры, его виды, а также как правильно выбрать устройство

Регулятор температуры – часть обогревательной системы, без которой невозможна корректировка температуры воды или воздуха.

Существуют простые и аналоговые терморегуляторы, комнатный термостат для батарей отопления.

Терморегулятор: как он устроен?

Создание комфорта в доме и одновременная экономия энергоресурсов и денег – задача многих потребителей. Сегодня это стало возможным, так как одновременно и то, и другое делает регулятор температуры. Рынок тепловых технологий предлагает устройства для батарей отопления, для системы теплых полов, котлов и электрообогревателей.

Устройство и основные задачи

Первый комнатный термостат был изготовлен в Дании в конце 40-х годов XX века и с тех пор он постоянно модернизировался и изменялся. В настоящее время производители выпускают модели регуляторов температуры для разных обогревательных систем – от централизованной теплосети с чугунными батареями до автономных котлов и теплых полов. Не зависимо от того, предназначен термостат для радиатора отопления или инфракрасного настенного излучателя на даче, устройство и принцип действия у него практически одинаковый.

Все терморегуляторы температуры состоят из двух частей:

1. Температурный датчик, который может фиксировать нагрев воды в системе или воздуха в комнате. Его задача – передавать информацию на дисплей рабочего устройства.
2. Регулировка терморегулятора зависит от его рабочей части, в основе которой сильфон с жидкостной или газообразной средой, реагирующей на изменения температурных данных. Когда измеряемые параметры воды или воздуха превышают установленные показатели, среда в сильфоне расширяется, увеличивает его в размерах, что в свою очередь приводит к давлению на клапан. Задача последнего перекрыть доступ к обогревателю теплоносителя или электроэнергии, что вызывает постепенное остывание элементов отопительной системы. После того, как их температура понизилась ниже нормы, происходят обратные изменения, сильфон сжимается и клапан открывается.

• комфортные ощущения тепла и уюта в самую лютую стужу, поддерживая оптимальную температуру в доме;
• контроль над всей обогревательной системой по заданным параметрам;
• экономию средств на оплате отопления или затрате топлива, которая может составлять от 10%, если терморегулятор для обогревателя с механическим управлением, и до 30%, если он электронный или программируемый.

В зависимости от того, каким датчиком оснащен термостат, он может либо контролировать и создавать микроклимат в помещении, если следит за нагревом воздуха, либо наблюдать за степенью нагрева теплоносителя в системе или элементов теплого пола. Также они отличаются количеством и качеством настроек.

Виды

Сегодня на рынке продавцы предлагают 4 вида комнатных термостатов:

1. Механические регуляторы — самые простые в управлении и недорогие по цене, все настройки в которых выставляются и изменяются вручную. Чаще всего их используют в дополнительных отопительных системах, например, теплых полах или электрообогревателях. Механические радиаторные терморегуляторы позволяют следить за степенью нагрева теплоносителя и подаче его при необходимости. Недостатком этого вида термостатов является ручная настройка, которая часто требует корректировки, и неточность температурных показателей, которые способны отличаться от реальной температуры воды или воздуха на 4-5°C.
2. Электронный регулятор температуры воды или воздуха стоит несколько дороже механического устройства, но и предоставляет своим хозяевам больше удобств. Так его можно настроить на определенное время суток с постепенным понижением и повышением параметров. Подобное устройство не нуждается в дополнительной корректировке, если за окном температура поднялась или упала. Все показатели видны на дисплее, который может быть кнопочным или сенсорным, а управлять системой удобно при помощи дистанционного пульта.
3. Программаторы – это достаточно дорогие приборы, в которых несколько режимов и программ, настроенных на экономию энергоресурсов, создания комфортной атмосферы и контроль над отопительной системой. Как правило, аналоговый терморегулятор имеет встроенную систему Wi-Fi, что позволяет издалека следить за его работой и получать информацию непосредственно на планшет или смартфон.
4. Радиоуправляемые или беспроводные устройства имеют самую высокую стоимость, и их отличительной чертой является отсутствие электрических кабелей. Как правило, они востребованы в домах с дорогим и эксклюзивным интерьером, не допускающим лишних проводов и розеток.

Обычно регулятор температуры воздуха в помещении выбирается для обогревательной системы тогда, когда она является основным источником тепла. В этом случае рекомендуется устанавливать электронное или программируемое устройство. Для вспомогательной отопительной системы достаточно монтировать прибор с датчиком нагрева воды или пола.

Комнатные радиаторные термостаты

Регулятор температуры воды в системе отопления необходим, когда требуется поддержание определенной температуры в помещении. Он не способен повышать нагрев теплоносителя, но эффективен, если существует необходимость в ее понижении.

ВАЖНО! Термостатический клапан следует подбирать, исходя из типа системы, так как существует разница между приборами для однотрубных и двухтрубных отопительных контуров.

По способу настроек регулятор-ограничитель температуры потока теплоносителя может быть с ручным, электронным или программным управлением.

Первый вариант работает так же, как обычный вентиль, при помощи которого в батарею подается или перекрывается поток воды. Это самое дешевое устройство, хотя и долговечное, но управлять им хлопотно и приходится полагаться на личные ощущения тепла и прохлады. Показалось, что в комнате похолодало, вентиль открывается вручную, стало жарко – закрывается.

Батареи с регулятором температуры электронного или программируемого типа переводят систему в автоматический режим, при котором достаточно выставить параметры нагрева воды в системе. Термостат самостоятельно будет перекрывать подачу теплоносителя, если он нагрелся до нужного уровня или вновь добавлять, когда он остыл.

Наибольшим спросом электронные и программируемые устройства пользуются у владельцев автономных водяных отопительных систем. Такие приборы могут иметь встроенный или выносной температурный датчик и даже «руководить» работой котла. В данном случае их присутствие оправдано, так как потребитель ощутит экономию энергоресурсов уже за пару месяцев отопительного сезона.

Терморегуляторы для дачи

Когда в доме не проживают постоянно, разумным будет установить обогреватели с терморегулятором. Для дачи, например, подобные устройства просто необходимы.

Они способны работать в режиме «антизамерзания», поддерживая минимальную температуру, которая не позволит охладиться и отсыреть стенам или замерзнуть трубам.

Сегодня многие потребители выбирают в качестве обогревателей настенные или потолочные инфракрасные излучатели. Они экономят электроэнергию, полностью безопасны, а специальные электронные или программируемые терморегуляторы для дачи способны работать весь сезон в автоматическом режиме, подогревая воздух в помещениях к приезду владельцев.

Также есть смысл установить термостат комнатный с датчиком температуры воздуха, если на даче водяное отопление, работающее от котла. Регулятор будет включать систему, следя за тем, чтобы температура всегда держалась в рамках заданных параметров, что будет создавать и экономию энергоресурсов, и защищать контур от замерзания теплоносителя.

В настоящее время регулятор температуры можно встретить как в автономных, так и централизованных обогревательных системах. Все большее количество потребителей склоняются к мысли, что эти устройства полезны и весьма эффективны. Выбор, каким должен быть комнатный термостат, зависит от отопительной системы и предпочтений владельцев.
