Регулятор давления квартирный – Регулятор давления воды в системе водоснабжения в квартире

Модернизация квартирных регуляторов давления VT.298 и VT.299 (КФРД)

Объединение в одном изделии шарового крана, прямого фильтра механической очистки и регулятора давления позволяет сделать узел водопроводного ввода в квартиру значительно компактнее и безопаснее.

Монтажная длина при таком решении сокращается более, чем в два раза по сравнению с вариантом поэлементной сборки этого узла. Во столько же раз снижается количество монтажных соединений – потенциальных источников протечек.

Кроме того, исключается традиционный вопрос монтажников: в какой последовательности ставить арматуру. Нередко можно увидеть в новостройках узлы водопроводных вводов, где редукторы давления стоят после водосчетчиков, что противоречит требованиям п.7.1.7 СП 30.13330.2012 «Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчетчиком и манометром для контроля за работой и наладкой регулятора. Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры и фильтра перед водосчетчиком и манометром для контроля за работой и наладкой регулятора».

Неудивительно, что с появлением в номенклатуре VALTEC кранов с фильтром и редуктором давления (КФРД) под артикулами VT.298 (правый) и VT.299 (левый) спрос на них сразу же превысил предложение.

В конструктивном отношении редуктор КФРД был решён в поршневом варианте (рис 1).

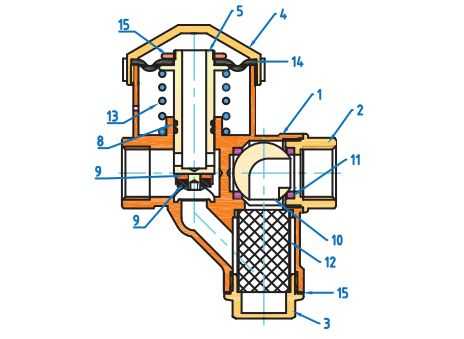

Рис. 1. Конструкция поршневого КФРД

Клапан состоял из большого (1) и малого (2) латунных полукорпусов. В зоне шарового крана (А) располагался латунный хромированный шаровой затвор (10), уплотненный седельными кольцами (11) из тефлона. В зоне фильтровальной камеры, закрытой пробкой (3) находилась фильтрующая сетка с ячейкой 300 мкм (12) из нержавеющей стали AISI 316. Латунный подвижный шток с поршнем (5) имел внутри канал, по которому вода, пройдя золотник (9), поступала в пространство над поршнем (D). Уплотнительные кольца поршня (7), штока (8) и золотник (9) выполнялись из EPDM. Пружинная камера (С), в которой располагалась пружина (

13), связывалась с окружающим воздухом через отверстие диаметром 2 мм.

Это исключало влияние на работу регулятора давления пневматического эффекта, а также являлось индикатором износа поршневых уплотнительных колец. Появившиеся в отверстии капли воды свидетельствовали о том, что герметичность поршня нарушена, и требуется замена уплотнений.

Как и любой поршневой редуктор, КФРД имел достаточно значительный гистерезис на регулировочном графике (рис. 6). То есть при одном и том же расходе значение выходного давления могло различаться на 15–18 % в зависимости от направления движения поршня. В этом сказывается влияние силы трения между уплотнительными кольцами поршня и корпусом.

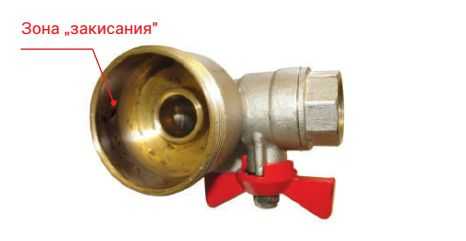

Рис. 2. Отложения солей и шлама в поршневой зоне

Как показал опыт эксплуатации поршневых КФРД, со временем этот гистерезис ещё больше увеличивается из-за образования отложений на стенках поршневых камер (рис. 2). Особенно этому способствует загрязненная вода и вода, насыщенная солями жесткости. Мало того, что отложения шлама и солей в поршневой зоне вели к быстрому износу уплотнительных колец, но в ряде случаев они полностью стопорили движение штока, что делало регулятор давления неработоспособным.

Учитывая изложенные недостатки поршневых регуляторов давления, VALTEC модернизировала КФРД под артикулами VT.298–299 и с 2016 года стала выпускать КФРД мембранного типа под теми же артикулами. Внешне мембранный КФРД отличается от поршневого формой заглушки пружинной камеры (рис. 3).

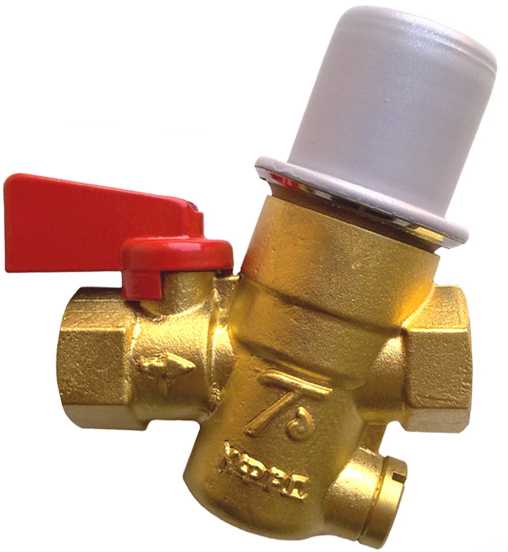

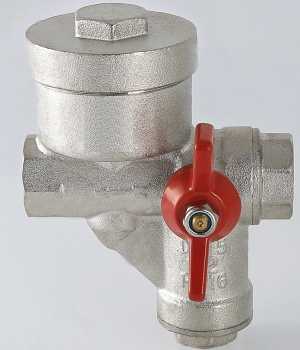

Рис. 3. Внешний вид поршневого и мембранного КФРД

Конструкция шарового крана и фильтра не изменилась. Модернизация коснулась только регулятора давления (рис. 4). Вместо большого поршня, интегрированного со штоком (5), в мембранном редукторе используется эластичная мембрана (14) из армированного EPDM (рис. 5), соединяемая со штоком с помощью прижимного латунного кольца (15). Тем самым исключена из работы сила трения между поршневыми уплотнительными прокладками и корпусом.

Всесторонние испытания мембранного КФРД, проведённые в Лаборатории комплексных испытаний элементов инженерных систем (ЛаКИЭлИс), подтвердили существенное улучшение гидравлических характеристик. Испытания проводились по методикам ГОСТ Р 55023-2012 «Арматура трубопроводная. Регуляторы давления квартирные. Общие технические условия» и DIN EN 1567-2000 .


Рис. 4. Конструкция мембранного КФРД

При сохранении условной пропускной способности в 1,97 м3/ч, график регулирования редуктора стал значительно более пологим (рис. 6). Это значит, что изменение расхода стало меньше влиять на изменение настроечного давления регулятора давления. Кроме того, гистерезис снизился до 3–5 %. Полностью избежать наличия гистерезиса не удалось, так как влияние силы трения хотя и в разы уменьшилось, но оно осталась из-за наличия уплотнительных колец на штоке (поз. 8).

Синим цветом показан график мембранного редуктора, красным – поршневого. Стрелками на графиках показано направление изменение расхода (увеличение и уменьшение).

    Мембранные КФРД не снижают своих регулировочных характеристик ни на загрязненной, ни на жесткой воде. Они удовлетворяют всем требованиям, предъявляемым к квартирным регуляторам давления, а именно:
  • при входных давлениях ниже давления настройки квартирный регулятор давления остается полностью открытым;
  • исключено постороннее вмешательство в настройку выходного давления редуктора;
  • в безрасходном режиме регулятор обеспечивает поддержание выходного давления не более 0,35 МПа при уровнях входного давления от 0,4 до 1,0 МПа;
  • изменение выходного давления при изменении расхода на величину 0,05 л/с не превышает 0,004 МПа во всем диапазоне рабочих расходов регулятора.


Рис. 5. Разрез мембранного и поршневого КФРД        Рис. 6. Зависимость давления от расхода КФРД мембранного и поршневого типов

Регулятор давления в составе КФРД является полностью ремонтопригодным. Любую деталь регулятора можно заменить, не демонтируя КФРД. При соблюдении паспортных условий эксплуатации не требует специального техобслуживания, кроме регулярной прочистки встроенного фильтра.

Технические характеристики изделий с мембранным редуктором VT.298 и VT.299 приведены в таблице 1.


Автор: Е.В. Полякова

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

Квартирные регуляторы давления воды

Квартирные регуляторы давления воды – предназначены для стабилизации давления воды и оптимизации её расхода.


1) Область использования квартирных регуляторов давления воды.

Данные устройства используются в многоэтажных жилых домах и строениях техназначения. Муниципальные предприятия, которые отвечают за водоснабжение, напрямую заинтересованы в стабильной работе системы водоснабжения, уменьшении количества внештатных ситуаций связанных с резкими скачками давления. Применение квартирных регуляторов давления продлевают срок эксплуатации фильтров, счетчиков учета воды и другого оборудования системы водоснабжения.
Сегодня очень часто отдается предпочтение квартирным регуляторам давления воды мембранного типа, так как они эффективны и надёжны.

2) Квартирный регулятор давления воды в магистральном контуре водоснабжении квартиры.

В жилых домах устанавливают квартирные регуляторы давления воды с диаметров 1/2", поэтому конструкция имеет небольшие габариты. При соблюдении норм эксплуатации, срок службы регуляторов давления очень продолжителен и составляет не менее 10 лет.
На сегодняшний день во всех новых домах, которые вводятся в эксплуатацию, обязательным является применение квартирных регуляторов. Связано с тем, что они оптимизируют давление, понижают риск возникновения аварий и внештатных ситуаций.
Не стоит забывать и о таком факте, что применение квартирных регуляторов дает возможность сэкономить на расходе воды. Снижение уровня шума, стабильное давление, уменьшение вибрации – все это наилучшим образом влияет на срок эксплуатации всей системы центрального водоснабжения. Лучше применить мембранный регулятор давления воды, так как он более износостойкий, чем регулятор поршневого типа.

Установка данных регуляторов давления воды непосредственно на трубопровод способствует безопасному использованию сантехнического оборудования, не опасаясь аварий.

3) Виды квартирных регуляторов давления воды.

Квартирные регуляторы давления воды производятся в различных модификациях, имеют свои конструктивные особенности.
Квартирный регулятор давления воды мембранного типа. Данный прибор эффективно стабилизирует давление воды, снижает уровень вибрации, что помогает сберечь бытовые устройства, например, нагреватели воды, посудомойки, стиральные машины. Устанавливается в жилых помещениях.
Поршневые квартирные регуляторы давления воды. Монтируется в жилых и хозяйственных помещениях, оптимизирует давление воды. Предназначены в первую очередь для хозяйственных нужд вследствие не высоких показателей надёжности.

4) Преимущество мембранных регуляторов давления воды

Показатели срока эксплуатации мембранных регуляторов выше, чем у поршневых. Сама мембрана устойчива к влаге и другим внешним факторам, но даже в случае поломки ее можно быстро поменять, используя ремкомплект. Это очень удобно и экономично, ведь нет необходимости полностью менять устройство.

5) Принципы работы.

Работа мембранных регуляторов осуществляется с помощью сдерживания входящего потока, используя энергию транспортируемой воды.

Важным достоинством конструкции данного вида является клапан прямого воздействия. Изнутри образует разделенную на 2 части с помощью мембраны полностью герметичную камеру.
Первая часть соединена с корпусом, а вторая с клапанным штоком, для придачи подвижности мембране.
Жидкость надавливает на мембрану, что приводит в действие пружину, которая надавливает в обратную сторону, приводящая к уменьшению проходного отверстия клапана или даже к полному перекрытию канала, обеспечивающего необходимый уровень давления. Обеспечивается прямая зависимость диапазона открывания затвора от номинального давления воды.
Существуют типы устройств по принципу функционированию «до себя» и «после себя».
Устройства, функционирующие «после себя», закрытие клапана происходит на входе и устройства считаются «закрытыми», а «до себя» на выходе.

6) Монтаж квартирного регулятора давления воды.

Последовательность монтажа:
1. Сначала устанавливается первый вентиль
2. Установка фильтра
3. Монтаж регулятора напора
4. Счетчик учета воды

Установить прибор можно самостоятельно, но потребуются некоторые навыки. Прибор выполненный из металла монтируется с помощью 2-х патрубков с резьбой, соединяемые паклей и специальной пастой. Данный тип устройств можно устанавливать как на трубопровод холодного и горячего водоснабжения.
Как правило, для установки данного вида приборов прибегают к помощи профессионалов, обладающих опытом и необходимыми навыками. Это позволяет быть уверенными, что работы по установке устройства будут произведены качественно.
Грамотная установка производится перед прибором учета воды и после запорной арматуры. Также нужно помнить об установке специального фильтра для грубой очистки.

При несоответствии диаметров квартирного регулятора давления воды и трубопровода мастер использует переходники. Нужно помнить и соблюдать правило – прибор монтируется перед счетчиком. Перед монтажом следует изучить приложенную инструкцию, ведь существуют модели, которые монтируются исключительно вертикально или горизонтально. Особое внимание следует обратить на направлением движения жидкости и установить прибор соответствующе, для этого на приборе существует указывающая стрелка.

7) Настройка квартирного регулятора мембранного типа.

В первую очередь стоит учитывать, что приборы изначально, настроены на давление воды 2,5-3 бар. Если давление выше или ниже, то специалист может выполнить калибровку. Для этого в конструкции предусмотрен регулировочный винт, ввинчивание данного винта уменьшает или увеличивает пороговое значение регулятора. Один оборот винта равен 0,5 бара.
Манометр позволяет мастеру отслеживать давление в магистрали, что позволяет провести более точные настройки. При осуществлении операции без манометра есть риск неправильной настройки, что может привести к выводу из строя бытовых приборов, подключенных к водопроводу.

8) Основные критерии выбора.

При выборе нужно обратить внимание на:

1. Точность настройки. Приборы узкого спектра имеют устанавливаемые параметры от 0.5 до 2 бар, а обычного от 1,5 до 12бар.
2. Температура рабочей среды. Если устройство монтируется на горячее водоснабжение, то подойдут модели до 70 и больше, а для холодного до 40.
3. Диаметр фланцев. Лучшем выбором будет модели с диаметром в 1/2".
4. Величина пропускной способности. В пром. регуляторах давления воды показатель от 15 м3/ч и выше и в бытовых от 3 до 12 м3/ч.

При выборе следует обратить и на качество материалов из которого устройство сделано, как правило, это латунь, обеспечивающая защиту от коррозии, корпус должен быть ровным без изъянов.

9) Работы по обслуживанию регуляторов воды.

Как и любые другие приборы, регуляторы давления надо обслуживать, ведь это напрямую влияет на срок эксплуатации. Поэтому давление периодически проверяется с помощью манометра.

Чтобы регулятор давления воды прослужил долго необходимо каждое полугодие чистить фильтр регулятора. Практика показывает, что их использование полностью оправдано, так как защищает не только бытовые приборы, но и инженерные сети в целом.

Утрата возможности настройки давления является признаком поломки мембраны прибора.


10) Цены на квартирные регуляторы давления воды.

Ценовой диапазон предлагаемых на рыке приборов достаточно широк. Это обуславливается функциональными особенностями приборов. Бюджетные модели мембранных регуляторов с патрубками в 1/2" удобно применять для жилых помещений. В большинстве случаев заказчики приобретают именно квартирные регуляторы давления воды мембранного типа. Высокая надежность устройств обеспечивается особенностью конструкции и применяемых материалов при производстве. Посмотреть ассортимент вы можете посетив раздел продукции. Узнать цены также по телефону +7 499 390 17 61 или оставив заявку на сайте.

11) Где выгодно приобрести устройство?

В нашей компании можно купить квартирные регуляторы для воды на выгодных условиях. Наша компания берет на себя вопросы связанные с поставкой приборов в любую точку РФ. Можем поставить продукцию в самые короткие сроки.
Весь ассортимент представлен в разделе продукция. По вопросам приобретения обращайте по телефону +7 499 390 17 61 или оставляйте заявку на сайте.

kfrd.ru

КФРД квартирные регуляторы давления от поставщика +7(499) 390-17-61

Продукция

КФРД 10-2.0

КФРД 10-2.0 - изделие, состоящее из шарового Крана, Фильтра и Регулятора Давления, разработанное инженерами в середине 2000-х годов. КФРД 10-2.0 необходим для стабилизации давления воды в трубопроводе, защиты запорной арматуры от гидроударов и снижает расход воды.

Отправить заявку Подробнее

КФРД "Нептун"

КФРД «Нептун» мембранного типа, применяется для регулировки давления воды и, как правило, устанавливается в сантехнических шахтах квартир. КФРД «Нептун» является недорогой и качественной альтернативой популярного КФРД 10-2.0 (его можно также приобрести в нашей компании).

Отправить заявку Подробнее

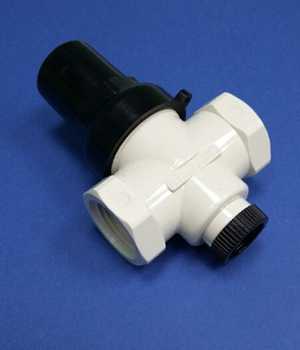

Регулятор давления с корпусом из PPSU

Регуляторы давления воды применяются для установки на системах горячего и холодного водоснабжения. Их задача обеспечить стабильное давление воды в каждой квартире, независимо от того, на каком этаже она находится. С подобными проблемами сталкивался едва ли ни каждый житель.

Отправить заявку Подробнее

КФРД -15 с латунным корпусом

КФРД, это квартирный фильтр – регулятор давления воды, устанавливаемый для обеспечения стабильного давления воды на выходе при его перепадах на входе. Изделие универсальное. Его можно использовать в любых системах горячего и холодного водоснабжения.

Отправить заявку Подробнее

КФРД 16.015.7

КФРД 16.015.7 – комплексное изделие, применяемое для выравнивания давления холодной и горячей воды при подаче в помещения и квартиры, включающее в одном корпусе запорное устройство (шаровой кран), фильтр для эффективной очистки воды от примесей и регулятор давления, поддерживающий заданное давление в системах индивидуального водоснабжения.

Отправить заявку Подробнее

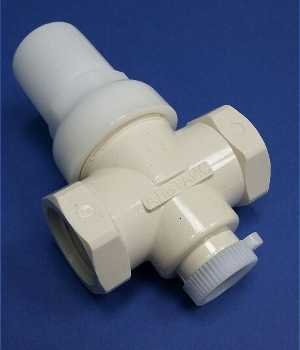

КФРД -15 с корпусом из PPSU

КФРД – 15 – квартирный фильтр – регулятор давления воды. Используется для поддержания заданных параметров давления при их изменении на входе. Применяется в коммунальном хозяйстве, промышленности, аграрной отрасли. Обеспечивает более высокое качество воды, благодаря интегрированному фильтрующему элементу.

Отправить заявку Подробнее



 Квартирные регуляторы давления используются для поддержания постоянного давления воды в системах ГВС и ХВС. Наличие КФРД обеспечивает надежную защиту контрольно-измерительных приборов и дорогостоящей сантехники от скачков давления в системе и гидроударов.

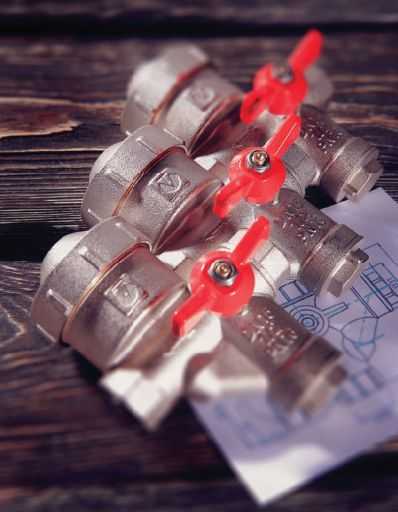

Вариант исполнения КФРД

 Наиболее популярная модель квартирного регулятора давления, применяемая в российских проектах, это КФРД 10-2.0 Данная модель выпускается с 2006 года и зарекомендовала себя в качестве надёжного квартирного регулятора давления. У нас вы можете купить КФРД 10-2.0 не опасаясь, что приобретёте подделку. Вся предлагаемая нами продукция сертифицирована.

 При подборе КФРД мы руководствуемся не только российским, но и зарубежным опытом применения квартирных регуляторов давления. Поэтому в нашем ассортименте помимо КФРД 10-2.0 присутствует ряд европейских разработок. Мы давно сотрудничаем с европейскими производителями КФРД, поэтому имеем эксклюзивные условия на поставку данного вида оборудования. Зачастую европейская модель КФРД оказывается не дороже российского КФРД 10-2.0.

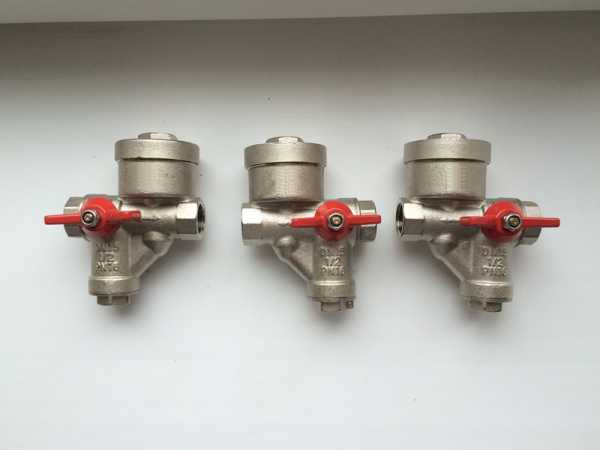

Пример установки квартирных регуляторов давления КФРД

 Также мы располагаем собственным производством КФРД в Московской области. Если КФРД 10-2.0 или европейские модели не вписываются в вашу смету, то мы готовы рассмотреть вариант изготовления под ваши нужды специальных моделей КФРД, которые в итоге будут самым бюджетным вариантом на рынке инженерной сантехники.

 Для получения информации о стоимости КФРД 10-2.0 и других предлагаемых нами моделей квартирных регуляторов давления звоните по телефону 8-499-390-17-61 или отправляйте заявку на почту Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

kfrd.ru

Характерные причины неисправностей квартирных редукторов давления

В. Поляков

Квартирные регуляторы давления сейчас приобретают популярность и часто устанавливаются в квартирах, где смонтированы квартирные узлы ввода и индивидуальные счетчики. По мере массового распространения регуляторов (редукторов) давления, устанавливаемых на вводе в квартиру трубопроводов холодного и горячего водоснабжения, был выявлен ряд специфических требований и определены причины характерных неисправностей этих приборов

Назначение редуктора – как можно точнее поддерживать заданное давление на выходе, независимо от изменений входного давления и потребляемого расхода воды. Это необходимо, чтобы при разной степени водоразбора (на кухне, в ванной, в душе) потребители не чувствовали дискомфорта, и на каждой точке водоразбора с помощью арматуры можно было бы независимо регулировать расход воды в широких пределах.

Важно также, чтобы редуктор поддерживал настроечное давление и при отсутствии водоразбора (в статическом режиме), т. к. это обеспечивает безаварийную работу квартирных трубопроводов, арматуры и приборов.

По принципу действия квартирные редукторы мало чем отличаются от обычных регуляторов давления, работающих по схеме регулирования «после себя» (рис. 1). Это значит, что имеется дроссель (сопротивление), задающий перепад давления. Данный перепад обусловливает определенный расход. При изменении водоразбора изменяется давление после регулятора. Когда меняется давление после регулятора, его рабочий орган перемещается так, чтобы вернуть перепад на дросселе в прежнее (настроенное) значение, то есть стабилизировать расход и вернуть его в первоначальные пределы.

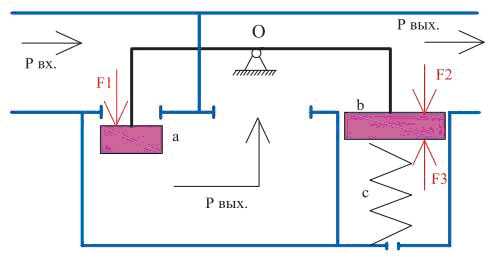

Представим себе коромысло с равными плечами и опорой в точке «О». Коромысло уравновешено двумя поршнями «а» и «b». Входное давление Рвх. давит на малый поршень «а» с силой

F1= Рвх. • Sа,

где Sа – площадь малого поршня.

Давление на выходе Рвых. давит на большой поршень «b» с силой F2 = Рвх.• Sb , где Sb – площадь большого поршня. Поршень «b» подпружинен пружиной F3 = k • х, где k – упругость пружины, а х – величина сжатия пружины.

Таким образом, силы F1 и F3 стремятся открыть клапан, а сила F2 – стремится его закрыть.

В работе регулятора участвуют также силы трения в уплотнениях большого и малого поршня и реактивные гидродинамические силы на дросселирующей кромке.

Рис. 1. Принципиальная схема регулятора давления «после себя»

В мембранных редукторах вместо поршня «b» используется резиновая мембрана.

В связи с тем, что в мембранных редукторах, по сравнению с поршневыми, меньше трущихся поверхностей, надежность и долговечность таких регуляторов больше, но и стоимость таких редукторов выше, чем поршневых.

Условное обозначение простого редуктора давления (см. рис. 2) полностью отражает описанный выше принцип работы – регулируемое сжатие пружины задает настроечное давление, а давление «после себя» Рвых., меняясь из-за изменения расхода в линии, стремится открыть/закрыть клапан так, чтобы расход через редуктор (обусловленный перепадом на рабочей кромке клапана) оставался прежним. Даже при некотором изменении входного давления Рвх. редуктор все равно стремится поддержать настроенный пружиной перепад, а значит и расход в линии после себя.

Рис. 2. Схематическое обозначение редуктора давления

Идеальный редуктор должен иметь практически линейную горизонтальную характеристику во всем диапазоне рабочих давлений. На практике это далеко не так, и в целом типичная характеристика редуктора выглядит, как показано на рис. 3. Гистерезис (Δ) возникает при разном направлении процесса – при увеличении или при снижении расхода (водоразбора), т. е. в какую сторону в данный момент движется рабочий орган (шток с золотником). Причина гистерезиса – нелинейность регулирующих органов, в первую очередь, вызванная трением в соприкасающихся деталях редуктора, зазорами в кинематической цепи регулятора и наличием загрязнений (отложений) на рабочих органах. Это значит, что при одном и том же расходе давление на выходе может быть разным. Особенно это проявляется в поршневых регуляторах давления. В мембранных регуляторах нелинейность присуща самой мембране – в зависимости от величины смещения от нейтрального положения меняется эффективная площадь мембраны, то есть меняется реакция на изменение давления. если гистерезис Δ оказывается свыше 10%, то такой регулятор давления не рекомендуется использовать в качестве квартирного.

Наклон характеристики на горизонтальном участке обусловливает рабочий диапазон регулирования с заданной погрешностью.

Рис. 3. Типовой график расхода редуктора давления при увеличении (синяя кривая) и при снижении расхода (красная линия)

Однако не только точность определяет пригодность редуктора давления для работы в качестве квартирного регулятора. Производители регуляторов давления, как правило, выпускают достаточно широкую линейку редукторов, как мембранных, так и поршневых, конструктивно отличающихся друг от друга пропускной способностью, диапазонами настройки, максимальным коэффициентом редукции, дополнительными опциями и пр. Для примера, в таблице 1 приведены типы регуляторов давления, выпускающихся под торговой маркой VALTEC.

Из приведенной в таблице 1 номенклатуры наибольшим спросом пользуются редукторы, объединенные с шаровым краном и фильтром механической очистки. Они значительно сокращают монтажную длину квартирного узла ввода, недоступны для постороннего вмешательства в заводскую настройку выходного давления и отлично подходят в качестве квартирных регуляторов.
Эксплуатационная надежность и ремонтопригодность – важнейшие показатели, которые зависят от качества самой воды, ее жесткости, чистоты и содержания растворенных газов (воздуха). Помимо этого важна пригодность редуктора для пропуска воды питьевого качества (то есть, использование подходящих материалов), недоступность для несанкционированного вмешательства в настройки – эти и ряд других дополнительных условий выделяют квартирные регуляторы в отдельную группу регулирующей арматуры. Актуальные рекомендации по установке квартирных регуляторов изложены в ДСТУ-Н Б В.3.2-3:2014 «Руководство по выполнению термомодернизации жилых зданий».

Как показал опыт эксплуатации поршневых приборов, при сильно загрязненной воде наблюдается быстрый износ и/или т. н. «закисание» уплотнительных колец поршней. Регуляторы мембранного типа менее подвержены неисправности такого рода.

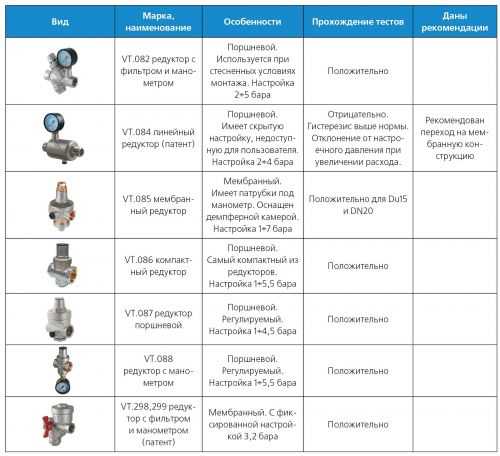

Таблица 1. Редукторы торговой марки VALTEC

если говорить о наиболее распространенных причинах отказов квартирных регуляторов давления, то самый большой процент нареканий на работу квартирных редукторов вызывает то, что редуктор «не держит» заданное давление в статическом режиме. То есть, при отсутствии водоразбора давление после редуктора растет выше, чем давление настройки.

Рис. 4. Появление капель воды из пружинной камеры – свидетельство износа поршневых уплотнений

В большинстве случаев это связано с попаданием твердых нерастворимых частиц на седло золотника. В результате такого засорения золотник неплотно перекрывает водяной канал и давление за редуктором начинает расти. Редуктор, тем самым, превращается в обычный дроссель. Такой отказ легко устраним простой прочисткой седла и самого золотника. А это значит, перед редуктором нужно обязательно установить запорный вентиль, а сам редуктор должен обладать ремонтоспособностью, предусмотренной конструктивно. если само седло не повреждено, то после прочистки редуктор восстановит свою работоспособность.

Часто недопустимый рост давления за редуктором, стоящим на холодном водопроводе, вовсе не связан с отказом регулятора давления, а вызван другой причиной. Холодная вода с температурой значительно ниже комнатной, поступив в квартирную систему, при отсутствии водоразбора (например, ночью) нагревается до комнатной температуры. Нагрев воды вызывает ее расширение и рост давления уже после редуктора.

Исправить ситуацию можно, установив после редуктора мембранный гаситель гидроударов (что-то вроде расширительного бачка). Пневмоемкость гасителя скомпенсирует излишек воды из-за ее расширения, что не даст давлению на редукторе «после себя» выйти за допустимые пределы.

Еще одной распространенной причиной отказов поршневых редукторов является износ уплотнительных колец большого или малого поршня (см. рис. 4). Интенсивность этого износа существенно зависит от качества подаваемой из водопровода воды. Повышенная жесткость и наличие мелких нерастворимых частиц ведут к активному абразивному воздействию на детали уплотнений.

Фильтры механической очистки, устанавливаемые перед редуктором, а также встроенные фильтры с размером ячеи 200÷500 мкм не могут защитить арматуру от мелких дисперсных частиц. Усугубляет эту ситуацию установка редукторов так, что шток с золотником и поршнями находится в горизонтальном положении. В этом случае нерастворимые частицы скапливаются внизу поршневой камеры и ускоряют износ уплотнителей.

Износ уплотнений проявляет себя появлением капель воды в вентиляционном отверстии пружинной камеры (рис. 4). Как правило, большинство современных квартирных регуляторов давлений ремонтопригодны, поэтому для устранения течи достаточно поменять кольца на поршне, очистить отложения на стенках поршневой камеры, и регулятор давления снова будет способен работать.

Гораздо большую опасность таит в себе неправильный подбор редуктора по расходному режиму. Когда расход через редуктор начинает превышать номинальный, приведенный в таблице 2, а коэффициент редукции (отношение давлений на входе и на выходе) превышает 2,5, то в районе седла возможно появление кавитации.

Сильное дросселирование потока и резкое местное понижение давления вызывает выделение из воды пузырьков водяного пара, которые, схлопываясь, создают локальное повышение давления до нескольких тысяч бар. Мало того, что кавитация вызывает повышенный шум от редуктора, она может полностью разрушить и само седло, и прилегающую к седлу зону, и даже стенку корпуса редуктора (рис. 5 и 6).

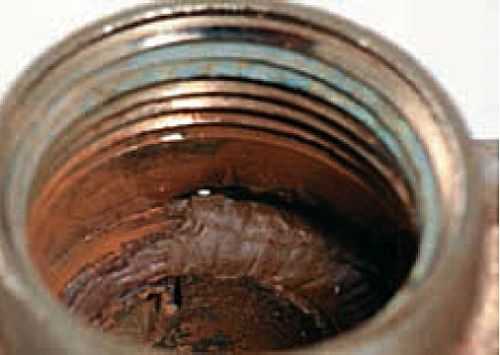

Рис. 5. Кавитационное разрушение зоны седла и стенки редуктора

Рис. 6. Кавитационное разрушение золотниковой обоймы редуктора

Ряд производителей выполняют седло клапана с кольцом из нержавеющей стали, что, по их утверждению, надежно защищает редуктор от последствий кавитации. Но эта мера никак не защищает зону, прилегающую к седлу и стенкам корпуса редуктора.

Таблица 2. Расход через редуктор QN в зависимости от условного диаметра (DN)

Для того, чтобы надежно обезопасить квартирный регулятор давления от кавитации, при его подборе необходимо придерживаться следующих правил:

  • Расход через редуктор не должен превышать значений, указанных в таблице 2. Эта таблица по требованиям стандарта DIN EN 1567:2000 рассчитана при скорости потока 2 м/с. Обычная скорость движения воды в трубопроводах внутренних сетей не должна превышать 1,5 м/с.
  • Рабочая точка редуктора по соотношению давлений на входе и на выходе должна лежать в зеленой зоне на диаграмме кавитации (рис. 7).
  • Потери давления на редукторе (перепад на дросселирующей кромке) по отношению к давлению настройки не должно превышать 1,2 бара.

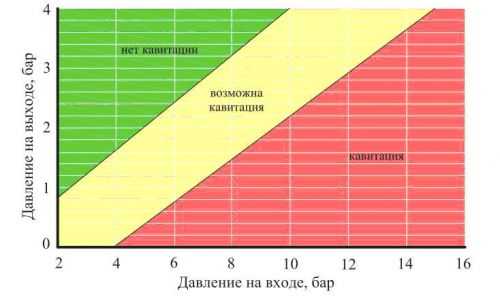

Рис. 7. Диаграмма кавитации

Что делать, если подобрать квартирный редуктор, удовлетворяющий перечисленным условиям, не удается? Например, давление на входе в редуктор в высотном здании составляет 10 бар, и требуется обеспечить давление на выходе 2,7 бара. По графику на рис. 7 такой редуктор будет работать в зоне возможного возникновения кавитации, т. е. коэффициент при расчетном расходе редукции превышает 2,5. В этом случае требуется каскадное снижение давление, то есть необходимо первый редуктор нужно настроить на давление 4 бара, а следующий − уже на 2,7 бара. Только в этом случае будет обеспечена длительная безаварийная работа регуляторов давлений.

если же эта мера не помогает, то следует выполнить схему разводки по двузонной системе водоснабжения, когда водопроводные стояки по высоте разбиваются на две зоны. Например, в 16-этажном здании стояки первой зоны снабжают этажи с первого по восьмой, а второй зоны – с девятого по шестнадцатый.

Видео. Редуктор давления воды: особенности и настройка

Квартирные регуляторы давления – надежные устройства. Например, порядок испытаний регуляторов на герметичность предполагает циклическое нагружение повышенным давлением не менее 50000 раз. Тем не менее, если соленость воды и степень ее загрязненности механическими частицами в норме, правильно выбран рабочий диапазон давления и рабочая точка регулятора, то выход редуктора из строя вероятен из-за конструктивных и производственных недостатков. Применяйте редукторы только от производителей, которые зарекомендовали себя высоким качеством своих изделий.

Нельзя не упомянуть еще об одном аспекте, связанном с квартирными регуляторами давления воды. Зачастую проектировщики, не утруждая себя сложными расчетами, планируют установку квартирных редукторов в квартирах на всех этажах здания. Но так ли это необходимо? Рекомендуем жильцам, прежде чем бежать в магазин за «правильным» редуктором, замерить давление горячей и холодной воды на входе в квартиру. если это давление не превышает 4,5 бара, и разница между давлениями холодной и горячей воды не превышает 1 бар, то никакого регулятора давления ставить просто не нужно.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 12 055
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

aw-therm.com.ua

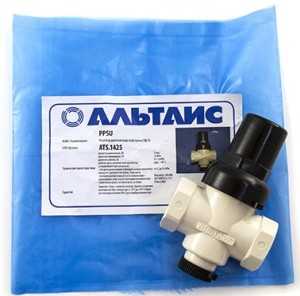

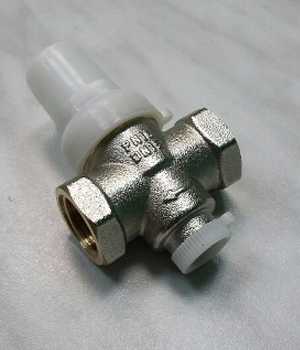

Регулятор давления воды квартирный РД-15 (ATS.1425)

Главная > > Продукция > Балансировка и регулирование > Квартирный регулятор давления воды > Регулятор давления воды квартирный РД-15 (ATS.1425)

Квартирный регулятор давления воды Альтаис РД-15 предназначен для выравнивания уровня напора воды в системе на всех этажах зданий и стабилизации давления воды у каждого из пользователей.

Применение данных клапанов позволяет снизить потери воды в системе холодного и горячего водоснабжения жилых зданий.















Описание продукции



Технические характеристики РД-15

Диаметр номинальный, DN 15 мм
Давление номинальное, PN 1,6 МПа
Давление рабочее, Рр 0,3-1,6 МПа
Рабочая средавода,
Давление после регулятора (устанавливается регулировкой):
— в безрасходном режиме (проходное сечение герметично закрыто)
от 0,2 до 0,4 МПа
диапазон настройки, Рвых.настр.
— в режиме расхода воды до 0,32 л/с, Рвых.настр.
+18% МПа
Резьба присоединительных муфтGI/2″-B
Резьба присоединения манометраMI 2×1,5—7H
Строительная длина, не более55 мм
Масса, не более0,240 кг





Устройство и работа РД-15

                                          Рис.

1 — Регулятор давления воды (квартирный) РД-15.
2 — корпус, 12 — крышка, 11 — винт регулировочный 13 — пружина, 3 — пробка, 1-10 — кольца уплотнительные.
Блок регулировки: 7 — шток, 9 — стакан, 4 — золотник. При отсутствии расхода воды золотник (4) запирает проходное сечение на стакане (9)



















Изменение настройки выходного давления производится вращением регулировочного винта (11) плоской отверткой по часовой стрелке (увеличение) или против (уменьшение), при этом контроль давления производится с помощью манометра. Манометр с пределом измерения не менее 1,6 МПа и присоединительной резьбой М12х1,5 герметично устанавливается в корпус регулятора в отверстие, из которого предварительно выкручивается пробка (3). При установке манометра давление воды должно полностью отсутствовать (кран перед регулятором должен быть закрыт), давление после регулятора снято. Затем медленно открыть кран для подачи воды через регулятор, определить давление на выходе по показанию манометра, при этом не должно быть расхода воды после регулятора. После завершения настройки манометр демонтируется в обратном порядке: перекрывается запорный кран перед регулятором, снимается давление после регулятора, выкручивается манометр из корпуса и устанавливается пробка (3). Допускается манометр оставить для постоянного контроля выходного давления.



Ресурсы, сроки службы, гарантии изготовителя

Ресурс регулятора 150000 срабатываний.

Срок службы не менее 6 лет.

Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня продажи.

Гарантийные обязательства на регулятор распространяются только при безусловном выполнении требований к хранению, транспортированию, монтажу и эксплуатации.

Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.



Эксплуатационные ограничения

Монтаж регулятора на трубопровод должен выполняться специализированной организацией.
Перед регулятором должен быть установлен шаровой кран или запорный клапан.
В регулятор должна поступать вода без механических включений таких как песок, окалина, металлическая стружка, волокно, строительный мусор и т.п., поэтому перед установкой регулятора целесообразно промыть систему.

Установка регулятора на трубопроводе согласно стрелке направления потока.







aprom-msk.com

Методические рекомендации «Методические рекомендации по выбору и применению квартирных регуляторов давления в жилых и общественных зданиях»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Квартирные регуляторы давления воды

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей N и высотой этажа Hэ (рис. 1), в соответствии с пунктом 5.2.10 Свода Правил (СП) 30.13330.2012, гидростатическое давление на уровне водоразборных приборов верхнего этажа не должно быть ниже рN = 20 м водн. ст. В этом случае на уровне приборов n-го этажа избыточное давление при однозонной схеме водопровода составит:

pn = рN + Hэ(N – n) + Δpln + Δpп.тр,

где Δpln — линейные потери давления в вышележащем участке стояка; Δpп.тр — потери давления в тройниках на вышележащих этажах. Если рассмотреть здание высотой 25 этажей, то, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, давление на уровне первого этажа превысит 72 м водн. ст. (или 7,2 бара). Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар.

В соответствии с пунктом 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа (или 4,5 бара). До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть, здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2). Такие схемы действительно прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два.

Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру расположенную в нижнем ярусе зоны будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора, жители этажей верхнего яруса зоны могут остаться без воды. Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления, позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру позволяет решить сразу несколько задач:

  1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирные трубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.
  2. Обеспечение гарантированного расчетного расхода на всех этажах здания.Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара, в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.
  3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются, практически, бесшумными, поскольку скорость потока в таких системах, при грамотном расчете и монтаже, не превышает 1,5 м/с.
  4. Обеспечение комфортного и безопасного режима работы смесителей.Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо вообще к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами: ГОСТ Р 55023. Регуляторы давления квартирные.

Общие технические условия; ГОСТ 12678. Регуляторы давления прямого действия. Основные параметры; Методические рекомендации по выбору и применению квартирных регуляторов давления в жилых и общественных зданиях (НИИ Сантехники). Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношения площадей, на которые воздействуют эти давления (рис. 3). Давление на входе рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанным с малым поршнем, давление уменьшается до pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

В свою очередь, пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. В номенклатуре компании Valtec имеются четыре типа редукторов давления, которые широко используются в квартирных узлах ввода водопровода. Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, так как рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере, колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор VT.085 поступает в продажу с заводской настройкой на 3 бара.

Поршневой редуктор VT.087 (рис. 5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 4,5 бар. Благодаря своей компактности и надежности, этот прибор является лидером продаж среди регулирующей арматуры данного класса. Поршневой редуктор с манометром VT.088 (рис. 6) поставляется компанией Valtec специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлах обвязки сантехнических кабин многоэтажных зданий массовых серий.

Требование по наличию манометра на выходном канале редуктора изложено в пункте 7.1.7 СП 30.13330.2012. Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бар. Кран с фильтром и редуктором давления VT.298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячейки 300 мкм и поршневой редуктор давления с фиксированной настройкой на 3,5 бара. В табл. 2 представлены данные по регуляторам давления компанииValtec. Отдельную группу арматуры, в которой давление рабочей среды является регулирующим параметром, составляют подпиточные клапаны.

Эти приборы представляют собой комбинацию регулятора давления и установленного после него обратного клапана, объединенных в едином корпусе. В ряде случаев подпиточные клапаны снабжаются также сетчатыми фильтроэлементами, которые защищают механизм регулятора давления от попадания шлама. Принцип действия подпиточного клапана весьма прост: когда давление после редуктора становится ниже настроечного, регулятор открывается, пропуская рабочую среду в обслуживаемую систему.

Как только давление после редуктора достигнет величины, на которую он настроен, регулятор перекроет поток. Подпиточный клапан позволяет автоматически поддерживать требуемое давление в системах водяного отопления. Как правило, подпиточные клапаны имеют возможность принудительного полного открытия, что позволяет ускорить процесс заполнения теплоносителем частично или полностью опорожненной системы отопления.

teragaz.ru

Регулятор давления квартирный – Регулятор давления воды в системе водоснабжения в квартире

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
