Размеры пластиковых окон гост – Стандартные размеры пластиковых окон по ГОСТ, нормативные размеры стеклопакетов

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ — 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ — 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ — 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ — 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

glazingmag.ru

Размеры пластиковых окон гост. Размеры окон по госту пластиковых

Размеры окон по госту пластиковых | Окна

» Окна

Размеры пластиковых окон по ГОСТу

Окна для жилых помещений выпускаются обязательно в рамках давно установленных строительных требований и многочисленных норм, которые гарантируют безопасность помещений, а также прочность остекления каждого помещения. Размеры пластиковых окон по ГОСТу определяются по типу здания, ведь похожие типовые дома отличаются по нескольким важным параметрам. Современные здания могут обладать следующими размерами окон:

2. В домах по хрущевскому типу размеры окон следующие: двустворчатые – 1300х1350 мм, трехстворчатые – 1300х2025 мм, и окна здесь ниже, чем в ставших привычными, панельных зданиях.

Какие существуют правила установки пластиковых окон?

• Необходимые замеры: последовательность действий
• Как выбрать конструкцию пластиковых окон по методу крепления?
• Как выполнить подготовительные работы?
  • Как подготовить профиль окон?
  • Как заполнить профиль пеной и подготовить проем: стандарты установки
• Как смонтировать и закрепить пластиковые окна: порядок установки
  • Как выполнить фиксацию через раму и с помощью пластинок: стандарты установки

Современные пластиковые окна имеют достаточно большое количество преимуществ. Их монтаж способен обеспечить надежную герметитацию и тепловую защиту. Для того чтобы сэкономить некоторое количество денежных средств на установке окон, можно произвести их монтаж своими руками. Конструкция является довольно сложной, однако ее установка не требует использования каких-либо специфических инструментов. Чтобы получить качественный результат, понадобится изучить правила установки пластиковых окон, которые содержатся в ГОСТ 23166-99 и ГОСТ 30971-02.

Рисунок 1. Замеры пластикового окна.

Порядок монтажа пластиковых окон:

1. Прежде всего понадобится произвести замер проемов.
2. После этого выполняется демонтаж старых окон.
3. Подготавливаются проемы.
4. Выполняется монтаж новых окон.

1. Строительный уровень.
2. Отвес.
3. Стамеска.
4. Анкера.
5. Пена.
6. Шурупы.
7. Перфоратор.
8. Грунтовка.
9. Маркер.
10. Документы, в которых содержатся стандарты установки пластиковых окон.

Необходимые замеры: последовательность действий

Визуально процесс замера можно увидеть на рис. 1.

Типовые размеры пластиковых окон.

Стандарты установки гласят, что первым делом нужно измерить прямоугольное окно. Выполняется замер ширины проема. Для этого нужно определить расстояние между крайними точками проема. Далее производится замер высоты проема окна. Для этого нужно определить расстояние между верхним откосом и подоконником. К результату надо будет прибавить толщину подоконника.

Далее нужно высчитать размеры окна. Его ширина будет равна ширине проема за вычетом двух величин монтажного зазора. Общая высота определяется как величина проема, за исключением двух величин зазора и высоты профиля.

Замеры нужно производить минимум в трех местах по каждому размеру, в крайних точках и посередине. Ровные проемы можно встретить довольно редко. За основу нужно выбрать меньшее из значений, которые будут получены.

Установка окон ПВХ: стеклопакет, откосы, отлив, фурнитура.

При помощи отвеса со средним заострением конца нужно проверить криволинейность проема по вертикали. При помощи уровня надо проверить перекосы по горизонтали. Если присутствуют отклонения, то их нужно будет обозначить на эскизе. Чертеж рамы представляет собой прямоугольник, который вписан в эскиз проема по произведенным замерам. Исходя из эскиза надо будет произвести поправки размеров рамы.

Стандарты установки подразумевают выполнение замеров по всем проемам в помещении. Ширина данных конструкций может значительно отличаться, но высота должна быть одинаковой.

Далее определяется размещение блока окон. Монтировать конструкцию нужно на 2/3 ширины стенки от внутренней части. Если планируется выполнить обшивку стенок теплоизоляционным материалом по внешней части дома, окна можно устанавливать немного дальше.

Основные свойства пластиковых окон.

После этого замеряется наружный отлив. Чаще всего нужно лишь измерить длину смонтированного отлива или к ширине проема добавить 50 мм на загиб. Ширина отлива определяется как расстояние от монтажной плоскости до внешней части стенки, запаса на выступ (35-40 мм) и на отгиб. Если выполняется теплоизоляция, важно учитывать толщину слоя обшивки.

Далее замеряется подоконник. Ширина конструкции равна расстоянию от внутренней части стенки до монтажной плоскости и размера вылета. В данном случае понадобится из результата исключить ширину рамы окна. Вылет нужно рассчитывать исходя из того, что подоконник должен перекрыть отопительную батарею на треть ее размера.

Откосы замеряются после установки пластиковых окон, так как ширину конструкции определить достаточно сложно.

Вернуться к оглавлению

Как выбрать конструкцию пластиковых окон по методу крепления?

Отделка откоса “в разрезе”.

После того как будут произведены замеры конструкции, можно приобретать окна. В процессе выбора нужно учитывать тип системы крепления конструкции. Стандарты установки подразумевают следующие способы крепления:

1. Монтаж через раму в плоскости установки окна.
2. Фиксация при помощи арматуры, которая предварительно закрепляется на раме при изготовлении.

Наиболее употребим первый способ. При использовании данного метода понадобится полностью снять оконные конструкции с глухих створок.

Второй способ рекомендуется применять в случае, если выполняется самостоятельный монтаж пластиковых окон. В данном случае получится устранить вероятность повреждения стеклопакетов и герметичности конструкции в процессе разборки-сборки. Однако при установке всего блока окна весить конструкция будет гораздо больше, поэтому вставить окно самостоятельно будет достаточно сложно.

Вернуться к оглавлению

Как выполнить подготовительные работы?

Когда окна будут заказаны, следует уточнить сроки производства и поставки. До момента прибытия конструкции производить какие-либо работы не рекомендуется.

Прежде всего понадобится расчистить место перед окнами, после чего отставить всю мебель. Пол и отопительные радиаторы рекомендуется накрыть специальной пленкой.

Вернуться к оглавлению

Как подготовить профиль окон?

Рекомендуемые размеры монтажных зазоров при монтаже оконных блоков.

Если установлены старые окна, их нужно демонтировать. Для этого понадобится стамеской поддеть штапик, с помощью которого фиксируется стеклопакет, после чего слабыми ударами его нужно выщелкнуть из паза. Первым делом нужно снять штапики, которые располагаются вертикально. После этого надо демонтировать нижний и верхний. Штапики рекомендуется обозначить. При современном изготовлении размеры подобных приспособлений могут различаться, поэтому если их перепутать, могут появиться небольшие зазоры.

Раму нужно наклонить так, чтобы стеклопакет выпал из пазов. После этого его надо отставить к стене под небольшим наклоном.

С навесов распашных створок понадобится снять декоративные заглушки и открутить прижимные болты. Если имеется фрамужная система, необходимо освободить верхнюю часть створки и вынуть зацеп с нижнего навеса.

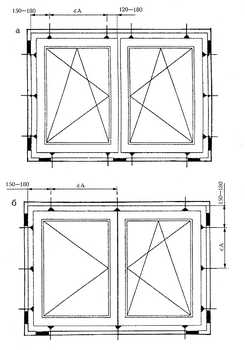

В итоге должна остаться лишь рама с импостами. Во внутренней части рамы надо будет проделать отверстия под крепежные анкера. Нужно сделать минимум три точки крепления по бокам и две по торцам. Для изготовления отверстий надо использовать сверла по металлу, так как внутри пластиковой конструкции находится вставка из металла для прочности. Крепить окна нужно будет анкерами диаметром 9-10 мм. Сверло нужно выбирать соответствующего размера.

Если окна крепятся за ушки, то разбирать конструкцию не нужно. Понадобится лишь установить крепления в раму и закрепить их, используя шурупы.

Вернуться к оглавлению

Как заполнить профиль пеной и подготовить проем: стандарты установки

Установка коробки в проем окна.

Чтобы устранить возможность появления мостиков холода, в месте крепления профиля к раме надо будет заполнить полиуретановой пеной все пространство внутри профиля. Это рекомендуется делать за сутки до установки окон, чтобы пена смогла заполнить все основание и застыть.

Если сохранять старую раму не обязательно, лучше ее демонтировать. Створки нужно снять с навесов или вырвать вместе с крепежными шурупами. Раму и коробку окон нужно подпилить в нескольких местах. При помощи лома надо поддеть каждую часть и вынуть из проема. В некоторых случаях нужно предварительно демонтировать гвозди, которые удерживают оконную коробку.

Уплотнитель и утеплитель, которые располагаются под коробкой, также нужно будет демон

xn——6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Гост на пластиковые окна действующий. Гост размеры пластиковых окон

Гост на пластиковые окна действующий

Центр сертификации РОСПРОМТЕСТ | ГОСТ на окна

ГОСТ окна ПВХ (пластиковые окна), алюминиевые, деревянные оконные блоки, стеклопакеты

В данном разделе представлены только актуальные ГОСТ на окна и стеклопакеты. Ранее действовали другие стандарты, которые были заменены ниже перечисленными нормативами. Вы можете скачать данные документы бесплатно. Под каждым ГОСТ на оконные блоки приведена информация о дате введения. Также указаны предыдущие номера стандартов на окна, которые действовали до вступления обновленных нормативов.

Для каждого вида оконных конструкций предусмотрены определенные нормы, где указаны следующие данные: область применения стандарта, общие требования включая размеры окон, правила приемки при производственном контроле, методы контроля оконных блоков при проведении испытаний, условия транспортировки и хранения, гарантии производителя о соответствии требованиям ГОСТ окна.

Перечень ГОСТ на окна — методы контроля оконных конструкций при проведении испытаний

Сейчас окна и стеклопакеты подлежат декларированию соответствия в РФ. О порядке получения сертификатов и деклараций соответствия на окна Вы можете прочитать в следующем разделе нашего сайта — сертификация окон. Напоминаем, что лабораторные испытания проводятся с учетом требований выше указанных стандартов на окна.

В этой статье представлены только актуальные ГОСТ на окна и стеклопакеты. Совсем недавно действовали другие стандарты, которые были заменены ниже перечисленными нормативами.

Под каждым ГОСТ на оконные блоки приведена информация о дате введения. Также указаны предыдущие номера стандартов на окна, которые действовали до вступления обновленных нормативов.

ГОСТ окна ПВХ (пластиковые окна), алюминиевые, деревянные оконные блоки, стеклопакеты.

• ГОСТ 30674-99 Блоки оконные из ПВХ профилей. Общие технические условия. Область применения ГОСТ: окна пластиковые — введен в действие 01.01.2001.
• ГОСТ 23166-99 Блоки оконные. Общие технические условия. Введен взамен ГОСТ 23166-78 Окна и балконные двери деревянные.
• ГОСТ 25097-2002 Блоки оконные деревоалюминевые. Общие технические условия. Введен взамен ГОСТ 25097-82 Окна и балконные двери деревоалюминиевые.
• ГОСТ 30734-2000 Блоки оконные деревянные мансардные. Общие технические условия. Распространяется ГОСТ на окна деревянные мансардные — введен в действие 01.09.2001г.
• ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Общие технические условия. Введен взамен ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами.
• ГОСТ 11214-2003 Блоки оконные деревянные с листовым остеклением. Общие технические условия. Введен в замен ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остеклением.
• ГОСТ 21519-2003 Блоки оконные из алюминиевых сплавов. Общие технические условия. Введен взамен ГОСТ 21519-84 Окна и двери витрины и витражи из алюминиевых сплавов.
• ГОСТ 24866-99 Стеклопакеты клееные строительного назначения. Общие технические условия. Введен взамен ГОСТ 24866-89 Стеклопакеты клееные.
• ГОСТ 30971-2002 Швы монтажные узлов примыканий оконных блоков к стеновым проемам
• ГОСТ 30673-99 Профили поливинилхлоридные для оконных и дверных блоков. Перечень ГОСТ на окна — методы контроля оконных конструкций при проведении испытаний
• ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости
• ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче
• ГОСТ 26602.3-99 Блоки Оконные и дверные. Метод определения звукоизоляции
• ГОСТ 26602.4-99 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света
• ГОСТ 26602.5-2001 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке.
• ГОСТ 30973-2002 Профили поливинилхлоридные для оконных и дверных блоков. Метод определения сопротивления климатическим воздействиям и оценки долговечности.

Условные обозначения и виды ГОСТ окон.

Окна и балконные двери, изготовляемые по ГОСТам, подразделяют на типы:

• С — со спаренными створками и дверными полотнами;
• Р — с раздельными створками и дверными полотнами.

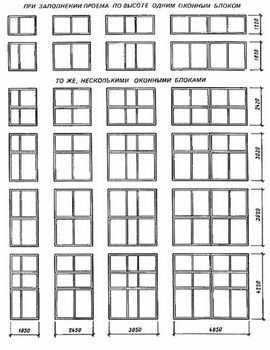

Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать по ГОСТу.

Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).

По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном изображении.

Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

¦ ¦ ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦ ¦ +- — Обозначение настоящего стандарта

¦ ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦ + — — — — — Буквы, означающие: А, В и Г — варианты ри-

¦ ¦ ¦ ¦ сунков одного размера; Н — окно в негатив-

¦ ¦ ¦ ¦ ном изображении; Л — левое окно или левую

¦ ¦ ¦ ¦ балконную дверь

¦ ¦ ¦ ¦

¦ ¦ ¦ +- — — — — — — — Ширина проема, дм

¦ ¦ ¦

¦ ¦ + — — — — — — — — — — — — — Высота проема, дм

¦ + — — — — — — — — — — — — — — — — Тип изделия по п.1.1 (С или Р)

В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.

Примеры условных обозначений ГОСТов.

Окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок: ОС15-9 ГОСТ 11214-86

То же, с левой навеской створок: ОС15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм: БС22-9 ГОСТ 11214-86

Окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В): ОР18-18В ГОСТ 11214-86

То же, в негативном изображении: ОР18-18ВН ГОСТ 11214-86

Окно типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой: ОС15-13,5 ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 7,5 дм: БС22-7,5 ГОСТ 11214-86

То же, левая: БС22-7,5Л ГОСТ 11214-86

Межгосударственный стандарт, блоки оконные из поливинилхлоридных профилей.

ГОСТ введен в действие с 1 января 2001 г. в качестве государственного стандарта Российской Федерации.

постановлением Госстроя России от 06.05.2000 г. N 37

В настоящем документе приведены ссылки на следующие стандарты:

• ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
• ГОСТ 111-90 Стекло листовое. Технические условия
• ГОСТ 166-89 Штангенциркули. Технические условия
• ГОСТ 427-75 Линейки измерительные металлические. Технические условия
• ГОСТ 538-88 Изделия замочные и скобяные. Общие технические условия
• ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
• ГОСТ 8026-92 Линейки поверочные. Технические условия
• ГОСТ 9416-83 Уровни строительные. Технические условия
• ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
• ГОСТ 23166-99 Блоки оконные. Общие технические условия
• ГОСТ 24033-80 Окна и балконные двери деревянные. Методы механических испытаний
• ГОСТ 24866-99 Стеклопакеты клееные строительного назначения. Технические условия
• ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
• ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
• ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче
• ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости
• ГОСТ 26602.3-99 Блоки оконные и дверные. Метод определения звукоизоляции
• ГОСТ 26602.4-99 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света.
• ГОСТ 30673-99 Профили поливинилхлоридные для оконных и дверных блоков. Технические условия

Гост на монтаж и установку пластиковых окон ПВХ — схемы, технологии, инструкции

Для повышения качества услуг установки пластиковых окон, было разработано 3 ГОСТа. Основными нормативными актами для установки ПВХ-окон выступают:

Их соблюдение – гарантия долговечности окна. Особенностью установки профилей по ГОСТу является качество закладки монтажных швов. Технически правильная герметизация монтажных швов обеспечивает сокращение энергопотребления до 25%. ГОСТы регулируют все этапы установки, гарантируя надежность монтажа.

Инструкция установки пластикового окна, согласно ГОСТ 30971-2012

Установка пластикового окна в соответствии с ГОСТами – длительный, трудоемкий процесс. Сложность заключается не в изготовлении окна. По ГОСТ 30971-2012, процесс замены окна на новое начинается оштукатуриванием и грунтовкой проема. Кроме этого предварительно нужно провести замеры, оценку стен, проверить состояние отопления и вентиляции.

Требуется также согласование со специалистами и создателями архит

xn——6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Гост на пластиковые окна размеры

Contents

Полный каталог ПВХ профилей

Размеры окон

Изготовление окон в целях остекления жилых помещений регламентировано нормами Государственных стандартов строительной отрасли, согласно которым, максимальная площадь оконного изделия из ПВХ профиля не должна превышать 6,0 м 2. Кроме того, площадь открывающихся створок не должна быть больше 2,5 м 2 .

Правильное задание размеров окон при проектировании

Сделать остекление качественным, практичным и надежным можно только опираясь на указанные стандарты. Таким образом, если вы создаете проект домов с большими окнами. то проемы целесообразно будет делать не более 6 кв. метров французские окна как сделать. Практически любой производитель сможет предложить решение по остеклению такого дома.

Если говорить непосредственно о процессе покупки окон, то заказывая конкретное изделие на производстве или приобретая окна у строительно-монтажной компании, учтите, что все открывающиеся элементы с площадью свыше 2,5 кв. метров не подпадают под действие стандартов, а их установка предполагает наличие специализированных испытаний по безопасности и безотказности в работе.

Подбирая стеклопакет для открывающихся окон важно, чтобы расчетная масса створки не превышала 80 кг. Так, например, створка площадью 2,5 кв. метра с тройным стеклопакетом (3 стекла 4 мм) весит порядка 75 кг. Увеличение количества стекол или их толщины может привести к превышению критической массы.

Открывание створок распашного типа должно осуществляться внутрь помещения для всех категорий жилых зданий, кроме окон первого этажа вагонка мдф размеры. Также допускается открывание наружу в изделиях, выходящих на балконы (лоджии). В других случаях возможность открывания створок наружу устанавливается в проектной документации.

Габариты неоткрывающегося окна (глухие окна)

Помимо открывающихся частей, пластиковые окна (оконный блок из ПВХ профилей) могут иметь и части глухого остекления, то есть неоткрывающиеся. Согласно ГОСТ 23166-99, устройство неоткрывающихся створок в оконных блоках жилых помещений  не  допускается, кроме  окон первого этажа, а также в изделиях, выходящих на балконы (лоджии). Возможность применения неоткрывающихся окон в нежилых зданиях регулируется проектной документацией на строительство.

Примечание: ограничение на остекление глухими окнами выше первого этажа не распространяется на изделия с габаритами менее 800*400 мм. При осуществлении монтажа глухого остекления необходимо использовать системы вентиляции помещения или устройства для проветривания.

Окна стандартных, рекомендуемых, размеров приведены в следующей таблице:

На пересечении строк и столбцов указаны цифры условных обозначений для конструкций заданных габаритов высоты и ширины.

Отклонение от линейных размеров окон ПВХ

При производстве окон ПВХ возможно некоторое несовпадение линейных размеров с проектной документацией шторы для французских окон фото. Нормальным считается отклонение +2 мм;  -1мм. Разность длин диагоналей прямоугольных рам не должна превышать 2,0 мм при длине стороны до 1400 мм; свыше 1400 мм – допустимое отклонение  3,0 мм.

Более подробно допустимые отклонения от линейных размеров, пропорционально габаритам изделия, указаны в таблице (выдержка из ГОСТ 23166-99. БЛОКИ ОКОННЫЕ. Общие технические условия)

Смотрите также:

ГОСТы на пластиковые окна

ГОСТы на пластиковые окна

Все ГОСТы на окна . действующие на территории России, мы условно разделили на несколько групп:

ГОСТы, касающаяся стекла и стеклопакетов. В первом случае стекло используется для проведения работ по остеклению конструкций, имеющих бытовое, техническое, строительное назначение. Во втором случае ГОСТы разработаны для стеклопакетов, которые нашли применение при остеклении перегородок, дверных и оконных проемов, зенитных фонарей.

Для крепежных элементов (шпилек, винтов, гаек, шурупов) предусмотрены отдельные ГОСТы, которые были разработаны около 30 лет назад утепление откосов окон пенопластом. Несмотря на такой срок действия документов, они остаются актуальными.

После 2000 года был создан ГОСТ, который распространяет свое действие на фурнитуру для окон ПВХ, алюминиевых и деревянных оконных конструкций.

Для ознакомления с требованиями, выдвигаемыми к уплотняющим прокладкам и гидроизоляционным лентам, необходимо заглянуть в отдельную группу ГОСТов, к которым был отнесен и международный ГОСТ. Данные ГОСТы предполагают применение уплотнителей, произведенных из монолитного эластомерного материала методом экструзии.

Основное количество документации представляют собой ГОСТы на окна . выполненные из древесины. Некоторые ГОСТы на окна из дерева были составлены около 30 лет назад, поэтому в них оговаривается конструкция старого образца алюминиевые отливы для окон. В 1981 году был создан ГОСТ на окна и балконные конструкции именно в старой конфигурации.

Требования к размерам при монтаже пластиковых окон ПВХ по ГОСТ.

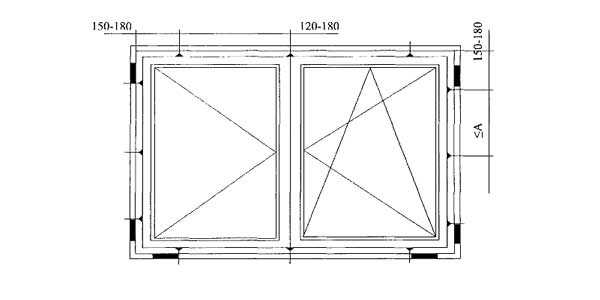

Требования к размерам при монтаже пластиковых окон ПВХ по ГОСТ.

Наружный слой должен быть непроницаемый для влаги при различных атмосферных воздействиях и перепадах давления между внутренней и наружной поверхностями стен здания, стойким к деформационным воздействиям, не должен отслаиваться от основного слоя, обладать хорошей адгезией к металлопластиковым (пластиковым) окнам ПВХ Материалы, используемые для изготовления внешнего слоя, должны способствовать удалению паров воды из внутреннего слоя монтажного шва, быть стойкими к воздействию различных природно-климатических факторов и слабоагрессивных химических веществ в течение периода эксплуатации металлопластиковых (пластиковых) окон ПВХ, который должен подтверждаться испытаниями на долговечность. Материалы, используемые для изготовления монтажных швов, не должны разрушаться под влиянием различных температур данного климатического пояса, в котором используются металлопластиковые (пластиковые) окна ПВХ, как положительных, так и отрицательных. В качестве наружного слоя применяются саморасширяющиеся уплотнительные ленты с высоким значением коэффициента паропроницаемости и низким поглощением влажности деревянные французские окна. Самые широко распространенные — ленты ПСУЛ. Уплотнительные ленты должны полностью закрывать монтажный зазор.Центральный слой монтажного шва металлопластикового (пластикового) окна ПВХ должен обеспечивать требуемую теплоизоляцию и звукоизоляцию и иметь прочное сцепление с поверхностями оконных проемов зданий и металлопластиковым (пластиковым) окном ПВХ. В качестве материалов, используемых в качестве центрального слоя монтажного шва, обычно применяют монтажные пенные полиуретановые уплотнители. Толщина центрального слоя должна быть от 15 до 40 миллиметров монтаж мансардных окон факро. Заполнение монтажного зазора монтажной пеной должно быть равномерное, без пустот, щелей, разрывов и переливов. Внутренний изоляционный слой должен обеспечивать хорошую изоляцию материалов центрального слоя со стороны комнаты от водяных паров, находящихся в воздухе помещения. В качестве материалов, используемых для изготовления внутреннего слоя монтажного шва, обычно применяются паронепроницаемые самоклеящиеся ленты. В отдельных случаях разрешается использование пароизоляционных мастичных герметиков, наносимых по бутовочному шнуру из эластичного полиэтиленового материала. Для герметизации мест соприкосновения элементов узлов примыканий (включая отливы, подоконники, элементы облицовки и другие) могут использоваться акриловых или силиконовых герметики, грунтовки или иные материалов, используемые для герметизации ремонт пластиковых труб водоснабжения. Материалы, из которых изготавливается внутренний слоя монтажного шва, должны иметь прочное сцепления с материалами, образующими монтажный зазор. Их следует укладывать непрерывно, без пропусков, разрывов и непроклеенных участков.

Допустимые погрешности размеров при монтаже пластиковых окон ПВХ.

ГОСТ Р 52749-2007 устанавливает требования к размерам металлопластиковых (пластиковых) окон ПВХ и допустимым погрешностям при их монтаже.

Номинальные размеры монтажных швов указаны в рабочих документах строительных организаций узлов примыканий металлопластиковых (пластиковых) окон ПВХ к проемам стены. Размеры боковых зазоров (расстояние от боковой поверхности окна ПВХ до смежной с ней поверхности проема стены здания) при монтаже оконных блоков должны составлять 15-35 миллиметров в зависимости от размеров конструкций узлы крепления окон пвх. Размер фронтального монтажного зазора составляет 1 – 2 сантиметра. Конфигурация и размеры оконных проемов, металлопластиковых (пластиковых) окон ПВХ и их предельные отклонения от размеров так же должны соответствовать данным в рабочей проектной документации здания. Максимальные отклонения (по ширине или высоте) размеров стеновых проемов для окон от заданных должны быть не более 15 миллиметров. Отклонение оконных проемов по горизонтали и вертикали не должно быть более трех миллиметра на один метр, но не более 8 миллиметров на всю ширину или высоту оконного проема. Причем эти отклонения должны быть в поле допуска отклонений размеров по высоте или ширине оконного проема. После монтажа отклонения сторон коробок смонтированных окон ПВХ не должны быть по вертикали и горизонтали не более чем, полтора миллиметра на метр длины, но не более трех миллиметров на все изделия. Разность между длинами диагоналей коробки окон ПВХ не должна превышать 8 миллиметров.

Разрешенные погрешности размеров при установке пластиковых окон ПВХ.

При подготовке поверхностей проемов стены зданий не должны иметь, раковин, ям или бугров старых штукатурных смесей или других повреждений высотой (глубиной) свыше одного сантиметра. Перед монтажом неровные участки должны быть заштукатурены водостойкими растворами. Пустоты в стенах (например, пустоты на стыках соприкосновения разных слоев каменной кладки; в местах соприкосновения перемычек и кладки; сколы, появившиеся при удалении старых деревянных окон, а также другие) должны быть заполнены пенополистирольными или другими утеплителями монтаж мраморных подоконников. Поверхности, со следами масляных загрязнений, требуется обезжиривать. Полуобвалившиеся места штукатурки стен должны быть укреплены (сбиты или обработаны специальными связующими составами (праймерами, грунтовками), клеем или мастикой. Перед изготовлением монтажных швов металлопластиковые (пластиковые) окна ПВХ и места их установки должны быть очищены от грязи, пыли, пятен масленых веществ, зимой − от кусков снега, наледи, изморози и обязательно прогреты.

Разрешенные ошибки в размерах при монтаже пластиковых окон.

Во время монтажа металлопластиковых (пластиковых) окон ПВХ должны быть соблюдены требования СНИП по технике безопасности при выполнении строительных и монтажных работ, правил электро- и пожарной безопасности, мер безопасности при выполнении работ с повышенной опасностью, санитарных норм и государственных стандартов по безопасности труда. Для проведения монтажа окон должны быть разработаны требования по мерам безопасности труда на производстве. Строительная компания, производящая монтаж окон ПВХ, должна гарантировать соответствие монтажных швов требованиям ГОСТа Р 52749-2007 в случаи соответствия размеров монтажных зазоров. соответствующей подготовки проемов для установки окон ПВХ основным положениям ГОСТа Р 52749-2007 и при условии соответствия реальных нагрузок в процессе эксплуатации на швы нагрузкам, указанным в проектной документации). Срок гарантии монтажного шва устанавливается в договоре между компанией-производителем работ и заказчиком и должен быть не менее пяти лет эксплуатации после окончания работ.

Строим дом из газобетона. День 38-39. Вставляем окна. Все по уму

Описание:
Сайт проекта «Все по уму на стройке» — http://vsepoumu.ru

Заказать дом от проекта «Всё по уму на стройке» — http://vsepoumu.info/doma

Строим дом из газобетона. День 38 и 38. Вчера нам привезли окна и мы вставили почи все. Осталось два окна. Сегодня мы их и будеим устанавливать. Также поставим входную дверь.

Ссылка на все серии — https://www.youtube.com/playlist?list…

Официальный сайт проекта «Все по уму на стройке»:
http://vsepoumu.ru

Подписывайтесь мой YouTube канал:
Всё по уму на стройке: http://www.youtube.com/subscription_c…

Добавляйте меня в соцсетях:
Мой Twitter: https://twitter.com/Vsepoumu
Я в Facebook: https://www.facebook.com/loshkarev.aa
Я в Vkontakte http://vk.com/loshkarev_aa
Группа в Vkontakte http://vk.com/vsepoumu_stroika

******************

Данные для YouTube:

Музыка в начале: Monks из коллекции R'n'B | Танцую free music Youtube
Музыка фона видео: Gotta Find Out из коллекции музыки для авторов от YouTube
Музыка в конце: Заставка концов сделана в видео редакторе Intro Designer Lite — Create Intros for iMovie
Музыка в конце: World Map из коллекции Рок | Ярко free music Youtube

kazap.ru

Какие бывают размеры пластиковых окон по госту

Многие сталкиваются с необходимостью заказывать пластиковые окна на смену вышедшим из строя или из моды конструкциям. Выбирая из нескольких продавцов, предпочтение отдается тем, кто предлагает лучшие цены и высокое качество. Однако это не единственный критерий выбора: практически каждый заказчик хочет, чтобы окна были установлены как можно быстрее. Действительно, если вы проживаете в типовой «хрущевке», которых наберется не одна сотня даже в небольшом городке, считает, что у его окна-ПВХ размеры стандартные, а значит, можно рассчитывать на наличие необходимой конструкции на складе. Действительно, что может проще, сделать побольше типовых окон и устанавливать их, как только поступит заказ! Однако стандартные размеры окон в частном доме или квартире – это достаточно относительное понятие.

Мало кто знает, что изначально производители пластиковых оконных конструкций пытались привязаться к определенному стандарту. В качестве «эталона» брались окна в типичной панельной девятиэтажке. Однако очень скоро стала очевидной несостоятельность подобной затеи: несмотря на кажущуюся идентичность таких домов, оконные проемы в них могли отличаться чуть ли не на 15 см.

Только представьте себе, вы рассчитываете, что у окна ПВХ размеры стандартные, заказываете его и… получаете конструкцию, которая на дециметр меньше, чем та, которая вам необходима. Конечно, можно решить вопрос с помощью недюжинного количества монтажной пены или другого уплотнителя. Однако это негативно отразится на гидроизоляционных свойствах окна и его энергоэффективности. Еще хуже ситуация, когда приобретенная конструкция не помещается в «типовое» окно: здесь решать вопрос придется лишь варварским увеличением конного проема, которое вряд ли оценит ЖЭК или управляющая компания.

Пытаться обозначить какие-либо стандарты для окон в частных домах – решение довольно оригинальное. Практически каждый дом отличается своими особенностями, и возводясь по желанию каждого отдельного владельца, имеет совершенно разные параметры, в частности размеры оконных проемов.

Получается, что в стремлении сэкономить время и определить размеры пластиковых окон по ГОСТу – заказчик получает лишь серьезную головную боль.

Говоря о стандартах, можно отметить следующее: стандартным минимальным размером пластиковой оконной конструкции для подавляющего большинства производителей является 420 мм х 420 мм. Если в вашем доме есть окна меньшего размера – увеличьте их или подберите альтернативу ПВХ-конструкции, например, установите окно из дерева или стеклокомпозита.

Если же пытаетесь определить «стандартный» размер своего окна, чтобы выяснить у продавца, сколько будет стоить новое окно, можно говорить лишь о примерных цифрах. Так, например, в окна с широкими подоконниками в хрущевских домах имеют размер приблизительно 1400 мм х 1500 мм, а с узкими – 1300 мм х 1350 мм.

Большое трехстворчатое окно в такой квартире имеет приблизительный размер 2050 мм х 1500 мм. Этими цифрами можно пользоваться, например, для определения стоимости будущей конструкции с помощью онлайн калькуляторов на многих сайтах, предлагающих пластиковые окна.

www.moy-house.ru

ГОСТ на окна ПВХ, требования к монтажу пластиковых окон и технология установки

Около сотни статей на нашем сайте рассказывает о том, какие сложные, продуманные и даже изощренные конструкции оконных профилей применяются в настоящее время в архитектурно-строительной отрасли, какие наукоёмкие решения используются при разработке стеклопакетов, сколько миллионов оконные фирмы тратят на приобретение точного и даже прецизионного оборудования для производства профилей, стеклопакетов, фурнитуры и т.п. Но все эти усилия и истраченные миллионы пойдут прахом в том случае, если устанавливать пластиковое окно к вам придёт некий полутрезвый «дядя Вася»; воткнёт оконный блок сикось-накось в проём, кое-как запенит, спросит монетку на опохмелку и гордо удалится с чувством выполненного долга.

Ни греть такое окно не будет, ни от шума спасать.

Можно ли бороться с такими «особенностями национального монтажа»? И если можно, то как? – Об этом читайте далее в статье на нашем сайте.

Пластиковые окна: СНИП, ГОСТ как условия занятости отечественной бюрократии



Едва в страну в 90-е годы начал вливаться с Запада ручеек пластиковых окон, то сразу же возникло целое соцветие государственных стандартов на эту тему:

на окна пластиковые ГОСТ 23166-99;
ГОСТ 30673-99 на окна ПВХ;
ГОСТ 30674-99 — окна ПВХ;

Конечно, не все они – об одном и том же. На окна ПВХ ГОСТ 23166-99

не только задает общие технические условия, но и содержит нормативную документацию на блоки оконные вообще – деревянные, пластиковые, металлические.

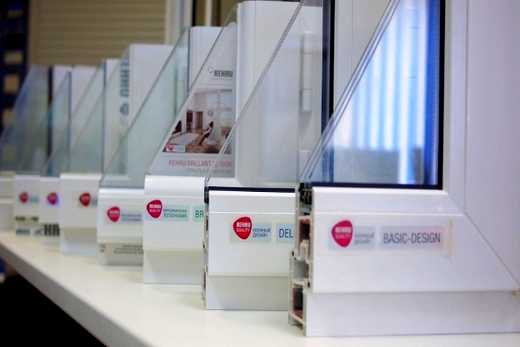

ГОСТ 30673-99 определяет технические условия на профили ПВХ для пластиковых окон и дверей

На пластиковые окна ГОСТ 30674-99 – задает технические условия конкретно на оконные блоки из поливинилхлорида.

Технические условия на профили на окна и двери пластиковые — ГОСТ 30673-99 определяет.

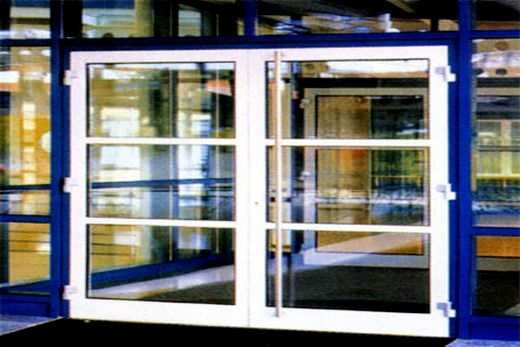

Кроме стандартов на окна ПВХ, ГОСТ 30970-2002 разработан отдельно на пластиковые дверные блоки.

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

Понятно, что никакие проблемы они не решали и особые требования к пластиковым окнам ГОСТы перечисленные содержать не могли: сама по себе идея стандартизировать поставляемую из-за рубежа (в РФ производство пластокон только еще разворачивалось) продукцию довольно-таки абсурдна. И авторы (в числе которых оказались и специалисты ЗАО «КВЕ Оконные технологии») продублировали единый европейский стандарт, округлив до «российских» величин некоторые параметры и снабдив эти «межгосударственные» (действие их, кроме РФ, распространяется еще на 6 республик бывшего СССР) стандарты неразборчивыми эскизами, выполненными на уровне чертежей троечника-шестиклассника.

С учетом многообразия типов российских проектов зданий и сооружений авторами этих документов не задаются даже размеры окон по ГОСТу пластиковых – только линейка допусков в зависимости от габаритов.

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Зато ГОСТ на окна ПВХ размеры наружных лицевых стенок профилей ПВХ округлил до 3 мм с толщины в 2,8 мм, вмененной евростандартом DIN EN 12608. В результате многие превосходные профили европейских производителей в российский класс «А» не попали. К счастью, в то бурное время (90-е еще только кончались) народ понимал, что греет не ГОСТ, а греет качество профиля.



Зато на руку потребителю оказалось то обстоятельство, что маркировка окон ПВХ по ГОСТу становилась обязательной и должна включать не только товарный знак производителя и марку изделия (т.е. рекламу фирмы), но и дату выпуска и штамп ОТК.

Образец маркировки окон ПВХ

Многие требования к пластиковым окнам в перечисленных ГОСТах сформулированы как рекомендательные. В отношении требований к ряду параметров (шероховатость поверхности, качество отделки и т.п.) ГОСТ по пластиковым окнам попросту отсылает пользователя к нормативной документации производителя конкретных комплектующих.

В то же время ни один ГОСТ на изготовление ПВХ окон никаких норм и требований не задаёт – только на приёмку, упаковку, транспортировку и т.д. Хотя контроль техпроцесса – важный фактор обеспечения качества продукции.

Особой беды в сформулированных подобным образом требованиях к окнам ПВХ не было: к моменту выхода товара на рынок СНГ, на Западе уже был достигнут высокий уровень конкуренции в отрасли, и он заставлял производителей поддерживать на высоком уровне и качество продукции, и сервис, и соблюдение жестких европейских стандартов.

В общем, в 1999 г. разработка ГОСТ на окна из ПВХ и профиля поставленную задачу выполнила: работой в трудный период экономических реформ чиновников Госстроя и т.п. организаций обеспечила.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название — «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ

и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

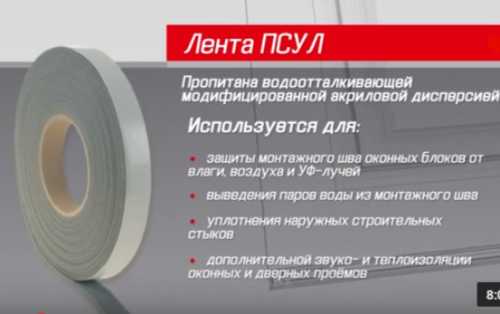

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

oknanagoda.com

Размеры пластиковых окон гост – Стандартные размеры пластиковых окон по ГОСТ, нормативные размеры стеклопакетов
