Как правильно узнать размеры оконного проема

Всем здоровья!

А что ещё нужно кроме здоровья?

У каждого свой ответ на этот вопрос. Но я точно знаю, что есть люди, которые кроме здоровья ещё хотели бы забыть о тех неприятных минутах, когда им домой доставили новенькие пластиковые окна для замены всех старых.

Казалось бы, что тут может быть неприятного, если новые качественно сделанные окна, за которые уже заплачена немалая сумма денег, стоят дома и ждут установки в оконный проём?

Оказывается, бывают случаи, когда всё хорошо лишь до того момента, пока пришедшие для установки мастера не констатируют факт, что новые окна не подходят по размеру.

А всего-то хозяевам новых окон следовало не отказываться от услуг замерщика и не давать изготовителю размеры, взятые у соседа, устанавливавшего такие же окна.

Чтобы подобная неприятность обошла вас стороной, мы сегодня подробно рассмотрим тему правильного замера окон.

Правильный подход к замерам окон

С чего должен начинаться ремонт?

Многие из тех, кто затевает эту битву за комфорт, думают, мол, начнём, а там всё пойдёт по накатанным рельсам. Можно, конечно, и таким образом проводить ремонтные работы. Но только тем, кому не жалко ни своего времени, ни своих денег.

Любой человек, хотя бы немного знакомый со строительством, знает, что настоящий ремонт начинается с вычислений и расчётов, которые должны ответить на вопросы: сколько времени займут строительные работы, и в какую сумму эти запланированные работы обойдутся.

Все расчёты можно сделать, основываясь на детальном проекте предстоящих работ, в котором не может быть мелочей и должно быть учтено всё: от установки дверной ручки до установки новых окон.

Если дверную ручку выбрать относительно просто, то с окнами дело обстоит несколько сложнее.

Фирмы, производящие оконные изделия, могут дать информацию о том, сколько будет стоить окно, имеющее определённые размеры. Но как эти размеры определить?

Можно, конечно, прикинуть приблизительно, но тогда и цена будет приблизительная. А если замене подлежат не одно, а несколько окон, то уж очень приблизительной окажется и их предполагаемая стоимость, что довольно обидно.

Второй вариант – вызвать замерщика одной из фирм, поставляющих на рынок пластиковые окна. Но, опять-таки, не будет гарантии, что он предоставит вам все нужные замеры. Максимум, что можно ожидать от его визита – это то, что через пару дней позвонят из фирмы и озвучат стоимость всего комплекта окон.

Третий вариант получить размеры будущего окна – это найти в интернете данные справочников по типовым размерам для домов определённых серий.

К какой конкретной серии относится ваш дом, можно узнать, подсмотрев соответствующую информацию в техническом паспорте вашей квартиры. Там же могут быть указаны точные размеры ваших окон.

В том случае, если из техпаспорта нужную информацию не удалось получить, можно обратиться в организацию, отвечающую за обслуживание и ремонтные работы, которые проходят в вашем доме.

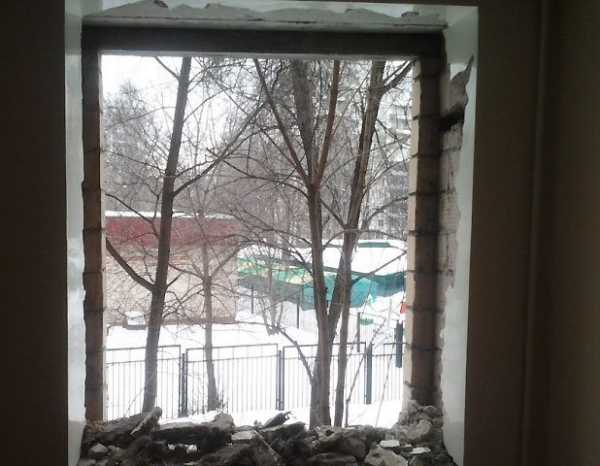

Если ваш дом кирпичный или блочный, то реальные размеры могут не совсем точно соответствовать типовым. При их устройстве многое зависит от профессионализма строителей, отвечающих за качество кладки. В таких домах часто оконный проём из-за «заваленных» откосов может выглядеть, как ромб, в котором размеры, взятые вверху окна и внизу, будут соответствовать друг другу. Но прямоугольное окно, сделанное по этим размерам, не поместится в такой оконный проём.

С панельным домостроением в плане сохранения прямоугольности проёмов дело обстоит намного лучше. Конечно, и здесь есть определённые расхождения, но они находятся в допустимых пределах.

Типовых серий панельных домов не так уж и много. Особенно это относится к домам, которые строились до начала этого века. Часто можно встретить дома близнецы и в Калининграде, и в Свердловске.

Изменения, которые могли присутствовать при строительстве панельных домов, касались внутренней планировки, количества этажей или подъездов. Наружные элементы, такие как балконы и оконные проёмы, всегда оставались одинаковыми.

В технических документах размеры ширины и высоты оконного проёма (именно проёма, а не окна) указывались в строгой очерёдности: первая цифра соответствовала его, ширине вторая – высоте.

Алгоритм замера пластикового окна в видео:

Панельный дом серии П-44

У строительно-монтажных управлений, занимающихся панельным домостроением, есть многоэтажки, которые они строят с особым удовольствием. К таковым относится и типовая серия П-44. Хорошая планировка комнат при относительно небольшой стоимости квадратного метра делает эти дома очень популярными среди тех, кто собирается приобрести свою крышу над головой. Если в технической документации к номеру серии добавлен цифровой индекс, например, 44-1, то его можно оставить без внимания, поскольку этот индекс имеет отношение только к количеству подъездов данного дома.

Квартиры в серии П-44 могут быть одно-, двух- и трёхкомнатные.

Оконные проёмы в однокомнатной квартире соответствуют следующим размерам:

  • в комнате – 1470х1420мм;
  • в кухне, соединенной с балконом, размер той части проёма, которая находится над подоконником – 1160х1420мм. Дверной проём балконной двери – 700х2160мм.

В двухкомнатной квартире размеры проёмов таковы:

  • в обеих комнатах они одинаковы – 1760х1420мм;
  • на кухне с балконом часть окна с подоконником – 1160х1420мм, дверь на балкон – 700х2160мм.

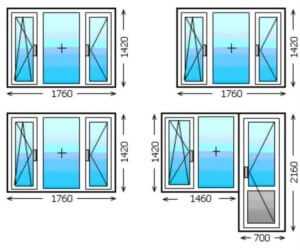

Размеры проёмов в трёхкомнатной квартире следующие:

  • во всех трёх комнатах они одинаковой ширины и высоты – 1760х1420мм;
  • кухонный оконный проём – 1460х1420мм, дверь на балкон – 700х2160мм.

Панельный дом серии П-44-Т

Жилая панельная многоэтажка серии П-44-Т отличается от предыдущей серии не только буквенным индексом. В её конструкции есть некоторые отличительные особенности.

Квартиры в таких домах имеют большую площадь и значительные изменения планировки внутренних помещений.

Размеры оконных проёмов в однокомнатной квартире этой серии:

  • в комнате – 1460х1420мм;
  • на кухне оконный проём – 160х1420мм, дверной – 680х2160мм.

Проёмы двухкомнатной квартиры соответствуют размерам:

  • в зале – 1460х1420мм;
  • в спальне с балконом та часть, которая находится в оконном проёме – 1160х1420мм. Проём балконной двери – 680х2160мм;
  • на кухне окно – 940х1420мм, эркер также – 940х142мм.

В трёхкомнатной квартире:

  • в кухне, где оконный проём имеет трёхсекционный эркер, размеры его равны 747х420мм, 2300х1420мм, 740х1420мм;
  • в зале и спальне комнаты соединены с балконом и имеют одинаковые проёмы: размеры той части, в которой находится окно – 1460х1420мм. Прилегающий к ней проём балконной двери – 680х2160мм.

О монтаже окон ПВХ в панельном доме в видео:

Серия КОПЕ – дома, которые строились из компоновочных объёмно-планировочных элементов

Панельные дома, которые относятся к серии КОПЭ, построены из нестандартных по размеру элементов, поэтому в одинаковых на вид домах этой серии одинаковые по количеству комнат квартиры могут иметь разницу по площади. В них также могут быть различные варианты размеров оконных проёмов.

В однокомнатных квартирах этой серии оконные проёмы имеют размеры:

  • в комнате – 1470х1420мм;
  • в кухне окно – 1160х1420 мм, а дверь, ведущая на балкон – 700х2160мм.

В квартире с двумя комнатами размеры проёмов составляют:

  • в спальне – 1470х1420мм;
  • в зале – 1470х14204мм;
  • в кухне, из которой есть выход на балкон, оконный проём – 1160х1420мм. Дверь на балкон – 700х2160мм.

В трёхкомнатной квартире:

  • во всех трёх комнатах оконные проёмы одинакового размера – 1760х1420мм;
  • в кухне, которая оборудована выходом в лоджию, 1460х1420мм – это секция с подоконником, а 700х2160мм – это балконная дверь.

Квартира, в которой размещены четыре комнаты, имеет следующие размеры оконных проёмов:

  • на кухне выход на лоджию размером 700х2160мм – это дверной проём, 660х1420мм – это окно;
  • в одной паре комнат окна одинаковые – 2060х1420мм;
  • в двух других комнатах окна также одинаковы между собой, но меньше по ширине – 1470х1420мм.

Всего было разработано шесть различных модификаций домов данной серии.

Есть и такие варианты, в которых по проекту лоджия выходит не из кухни, а из комнаты. В таком случае, к замеру этого окна нужно подойти в индивидуальном порядке.

Рекомендации по правильному замеру оконного проема в видео:

Дома серии П-30

За пределами Москвы не часто встречаются дома данной серии, и отличаются они большей высотой жилых помещений. У них заметно увеличена толщина стен, потому что сами панели состоят из трёх слоёв: два слоя бетона и слой эффективного утеплителя. Внешний облик этих многоэтажек отличается от других панельников лоджиями, которые утоплены во внутренние габариты здания.

Размеры проёмов в однокомнатной квартире данной серии:

  • на кухне – 1470х1420мм;
  • в комнате – 2080х1420мм.

В двухкомнатной квартире:

  • в зале – 2080х1420мм;
  • в спальне – 1470х1420мм;
  • дверной проём выхода из кухни на лоджию – 700х2180мм, оконный – 870х1420мм.

В трехкомнатной:

  • в зале – 2080х1420мм;
  • в спальне – 1470х1420мм;
  • в спальне, которая имеет выход на лоджию, проём двери – 700х2180мм, а оконный проём – 870х1420мм;
  • на кухне – 1470х1420мм.



В квартире с четырьмя комнатами:

  • зал – 2080х1420мм;
  • спальня без лоджии – 1470х1420мм;
  • две спальни, из которых есть выход на лоджию, имеют одинаковые размеры проёмов. Дверной – 700х2180мм, оконный – 870х1420мм;
  • из кухни в этой квартире также есть выход на лоджию. Здесь проём оконной секции – 870х1420мм, дверной проём – 700х2180мм.

Данные размеры подходят и к модификации серии П-30 – серии П-31, которая отличается от оригинала только пристроенными техническими помещениями на первом этаже здания.

Панельные дома серии П-3

Достоинство этих многоэтажек – их неплохие технические характеристики при невысокой цене за один квадратный метр жилой площади. Недостатком является меньшая, чем в домах предыдущей серии, высота потолков.

Иногда серию П-3 путают с серией П-44 из-за их схожести во внутренней планировке помещений.

Оконные проёмы в однокомнатной квартире данной серии:

  • в комнате – 1740х1400мм;
  • на кухне – 1460х1400мм.

В квартире с двумя жилыми комнатами:

  • в кухне – 1460х1400мм;
  • в первой комнате – 1740х1400мм;
  • во второй, которая имеет выход на балкон, размеры оконной секции – 1160х1400мм, проём балконной двери – 670х2160мм.

Размеры оконных проёмов трёхкомнатной квартиры, в которой есть выходы на лоджии из двух комнат, равны:

  • в обеих спальнях проём для окна с подоконником – 1160х1400мм, дверной проём на лоджию – 670х2160мм;
  • в зале – 1740х1400мм;
  • на кухне – 1460х140мм.

Самая большая квартира этой серии – четырёхкомнатная, она имеет выходы на лоджии из трёх комнат.

Размеры оконных проёмов данной квартиры:

  • центральная комната – 1460х1400мм;
  • 770х1400мм и 670х2160мм – это размеры, соответственно, оконной секции и дверного проёма самого маленького из трёх существующих выходов на лоджию;
  • 1160х1400мм и 670х2160мм – размеры оконного и дверного проёма, ведущего на лоджию из двух остальных жилых комнат;
  • И, наконец, 1460х1400мм – это размер проёма кухонного окна.

Дома серии П-43

Иногда дома этой серии могут обозначаться, как П-43/16. Такое дополнение ничего не меняет в размерах оконных проёмов и относится только к этажности здания. Большая кухня и отсутствие проходных комнат придаёт дополнительный комфорт проживания владельцам квартир данной серии.

Но сами небольшие по размеру жилые комнаты, а также невысокие потолки (всего лишь 2640мм) отрицательно сказываются на популярности этих квартир среди потенциальных покупателей вторичного жилья.

Размеры проёмов окон однокомнатной квартиры, построенной по этой серии:

  • в комнате –1740х1400мм;
  • на выходе из кухни на лоджию оконная секция размером 1160х1400мм, проём двери – 670х2160мм;

В двухкомнатной квартире:

  • зал – 1740х1400мм;
  • спальня – 1460х1400мм;
  • выход из кухни на лоджию имеет размеры оконного проёма 1160х1400мм и дверного – 670х2160мм.

В трёхкомнатной квартире:

  • зал – 1740х1400мм;
  • в двух спальнях оконные проёмы идентичны – 1460х1400мм;
  • лоджия в данной квартире только одна, и выход на неё запроектирован со стороны кухни. 1160х1400мм – это часть проёма с подоконником, дверной проём – 670х2160мм.

Панельный девятиэтажный дом серии II-49

По небольшой квадратуре комнат – это самый экономный панельный жилой дом.

Живущие в нём люди до сих пор не могут привыкнуть к маленькой (всего 6м2) кухне.  Поскольку этот дом проектировался вовсе не для комфортного проживания, а, скорее, для компактного, ведь количество комнат в одной квартире доходило до пяти штук.

Оконные проёмы в квартирах данной серии домов могут быть такими:

  • большого размера – 1760х1520мм;
  • меньшего размера – 1310х1520мм;
  • выход на балкон: 1310х1520мм – часть окна с подоконником, 660х2220мм – это часть проёма, в котором установлена балконная дверь.

Секреты правильного замера пластиковых окон в видео:

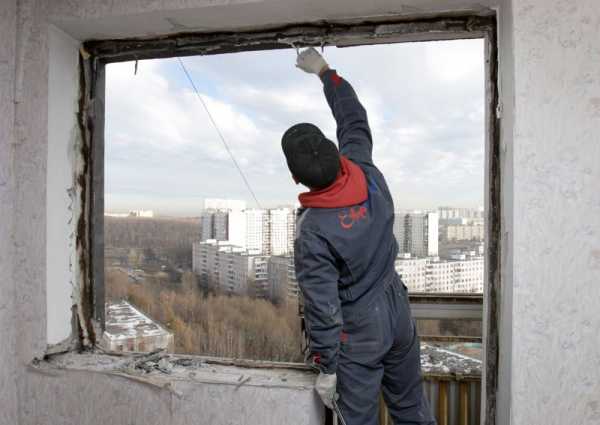

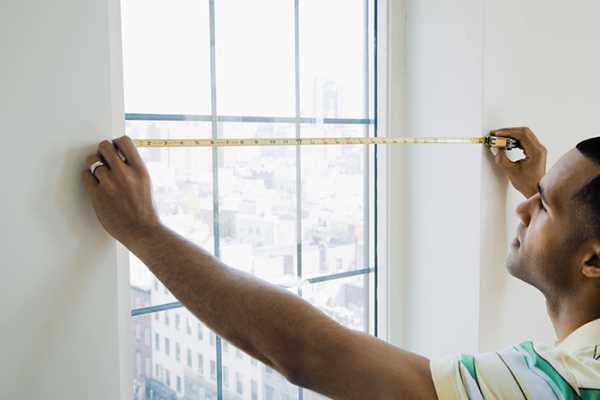

Как замерить оконный проём без посторонней помощи

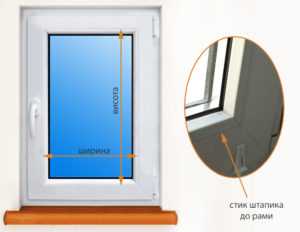

Точные данные при проведении любых замеров можно получить, только пользуясь точным измерительным инструментом.

Некоторые люди не руководствуются этим правилом и могут проводить замеры при помощи обычной линейки, по нескольку раз отмечая ею нужное расстояние. Не удивительно, что при таком подходе полученные размеры могут иметь значительное расхождение с реальными цифрами.

Если появилась необходимость в самостоятельном замере габаритов оконного проёма и есть проверенная рулетка, то снимать размеры нужно, руководствуясь следующими принимаемыми к обязательному исполнению правилами:

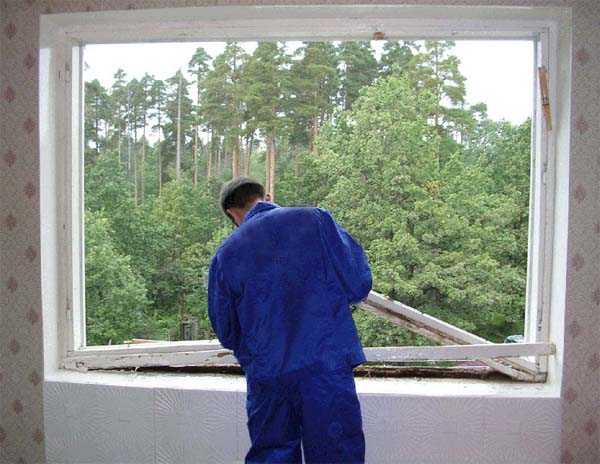

  • не использовать в качестве образца для замеров старую деревянную раму;

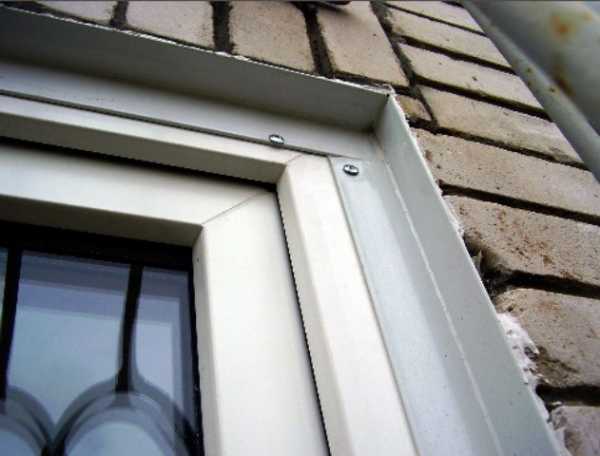

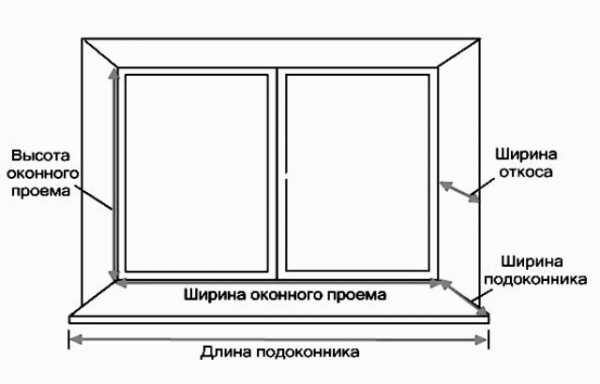

  • все измерения следует проводить относительно наружного откоса. Наружный откос является основной точкой отсчёта потому, что имеет неизменные размеры. После установки окна боковые и верхняя стороны оконной рамы должны на 1,5-2см прятаться за наружным откосом. Поэтому, чтобы узнать ширину будущей оконной рамы, нужно от замера между боковыми наружными откосами отнять 3-4см;

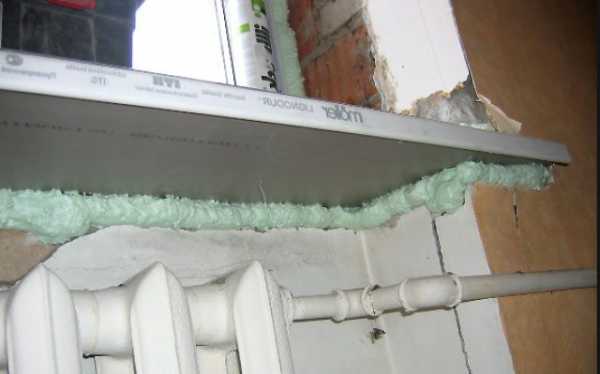

  • поскольку под будущую оконную раму со стороны улицы устанавливается отлив, а со стороны комнаты – подоконник, то специфика получения размера высоты рамы несколько отличается от той, которая используется при расчёте ширины.

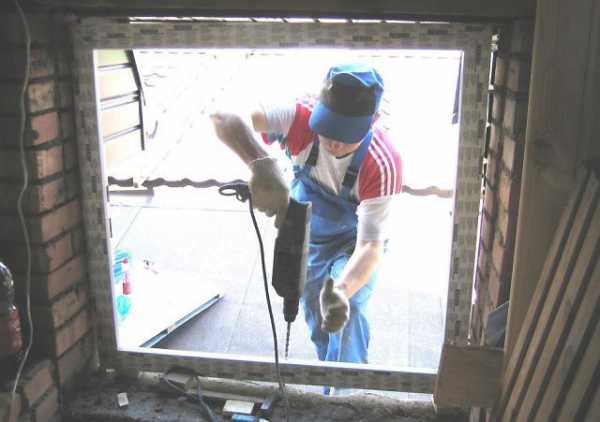

Главное внимание следует обратить на то, чтобы после установки рамы под ней осталось место для монтажа подоконника.

При этом верхняя горизонтальная перекладина рамы должна прятаться за наружный откос не менее чем на 1,5 – 2см. В соответствии с этими вводными нужно замерить расстояние от нижней части оконного проёма, которая изнутри скрыта подоконником, а снаружи отливом (проще приподнять отлив). Затем от полученного результата необходимо отнять 5-6 сантиметров.

Следует особо обратить внимание на то, что нужный размер можно получить, только взяв расстояние именно от бетона, на котором установлена нижняя часть старой рамы, а не от отлива или подоконника;

  • отклонения от горизонтальности и вертикальности верхней, нижней и боковых сторон оконного проёма могут в значительной степени повлиять на расчёт габаритов будущей оконной рамы.

Нижняя и верхняя перемычка оконной рамы устанавливается строго горизонтально, а боковые части рамы строго вертикально, поэтому трапециевидный проём может не дать раме войти в него, если замеры проведены не от линий, отмеченных по уровню.

Самостоятельно сделанные замеры можно без труда проверить, если найти в вышеизложенной информации серию своего дома, и сверить их с полученными результатами.

Не факт, что эти размеры будут совпадать до миллиметра, ведь бетонные плиты, в которых находятся оконные проёмы, сделаны с определёнными допусками.

Но если расхождения в пределах одного-двух сантиметров, то подтверждённые данные можно брать для расчёта будущей оконной рамы.

По крайней мере, можно приступать к проработке вариантов стоимости будущих окон, беря за отсчёт правильно выполненные размеры.

Различные типы

Высота и ширина оконных проёмов в панельных и кирпичных домах зависят от высоты потолка во внутренних помещениях и квадратной площади самих помещений. Есть специальные санитарные нормы, применяемые к строительству жилых помещений. Согласно им, чем больше объём помещения, тем большее количество дневного света в него должно поступать.

Дома брежневской эпохи

Основная часть панельных и кирпичных пятиэтажек, называемых «брежневками», была построена между 1965 и 1975 годами.

В этих домах кухни по размеру очень похожи на те, что строились во времена Хрущёва – они имеют такие же скромные габариты (около 6-7м2). Но, в отличие от «хрущёвок», в брежневских домах нет проходных комнат, все имеют отдельный вход из общего коридора. Позже, уже в наше время, на крышах «брежневок» при капитальном ремонте стали устанавливать скатные крыши. При строительстве у всех домов этого типа изначально была запроектирована плоская совмещённая кровля.

Качеству теплоизоляции при строительстве домов во времена застоя уделялось крайне недостаточное внимание. Энергоносители в то время стоили копейки, поэтому не было особого смысла в их экономии.

Сейчас все «брежневки» постепенно ремонтируются, при этом подвергаясь обязательной тепловой модернизации.

Оконные проёмы трёхкомнатных квартир в брежневских пятиэтажках обычно находятся на противоположных фасадах зданий, что выгодно отличает этот тип домов от тех же «хрущёвок».

Брежневские панельники строились в основном по проектам, которые относились к следующим сериям: № 137, № 504, № 606, № 600 и её модернизированной версии – № 600.11.

Особым разнообразием дома данных типовых серий не отличаются, как, впрочем, не отличаются и их оконные проёмы.

Оконные проёмы в «брежневках»

Размеры стандартных оконных проёмов в домах, построенных в промежутке между 1965 и 1975 годами прошлого века:

  • там, где установлено окно, имеющее две распашные створки – 1300х1400мм;
  • там, где окно трёхстворчатое – 2100х1400мм;
  • там, где Г-образный выход на балкон – оконная секция с подоконником размерами 1400х1400мм, балконная дверь – 750х2150мм;

Балкон в брежневских домах выносной и с трёх сторон открытый.

Этот недостаток владельцы (практически, в каждой квартире) устраняют при помощи установки п-образной балконной рамы, стандартные размеры которой:

  • 800х1500мм – это боковые стенки балкона;
  • 2500х1500мм – это передняя часть балкона.

Дома современного типа

Дома улучшенной планировки начали строить, начиная с середины девяностых годов.

В большинстве случаев жилые многоэтажки, построенные до этого времени, не особенно отличались по внешнему виду друг от друга.

Перед архитекторами, которые занимались их проектированием, ставилась главная задача – как можно больше жильцов вместить в одну бетонную коробку. Поэтому внешняя красота здания и комфортное проживание его жильцов не считались приоритетными направлениями тогдашней жилищной политики.

Микрорайоны, в которых построено жилье с улучшенными и техническими и функциональными характеристиками, отличается ещё и интересной работой архитекторов, которые создавали индивидуальный внешний облик зданий.

В современных многоэтажных жилых домах стали использовать дополнительные архитектурные элементы (французские балконы, эркеры, полукруглые окна), которым раньше не находилось места на обычных жилых зданиях, построенных для простых людей.

Строящиеся в наше время дома из бетона могут быть не только панельными – они могут быть ещё и монолитными.

По типовым проектам они подразделяются на:

  • мало- и многоэтажные монолитные здания;
  • панельно-блочные здания;
  • многосекционные панельники с рядовыми секциями;
  • панельные дома, возводимые в форме башни.

Стандарт оконных проёмов в домах современного типа следующий:

  • проём, в котором установлено окно, имеющее две створки – 1460х1430мм;
  • проём с трёхстворчатым окном – 1780х1430мм;
  • проём, соединяющий лоджию с комнатой: оконная секция – размером 800х1430мм, дверь – размером 750×2150мм.

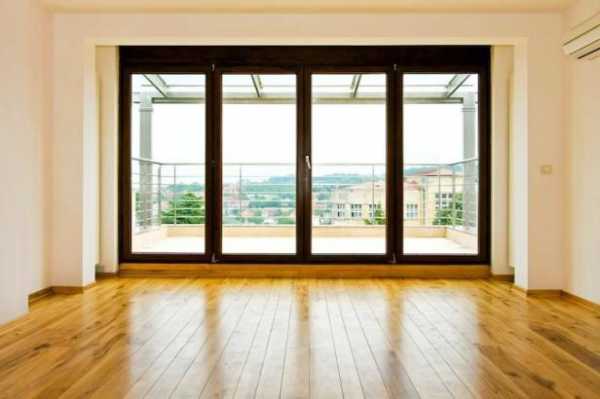

В зависимости от архитектурного решения современные здания могут иметь три вида рам, устанавливаемых на их лоджиях:

  • прямая балконная рама – 2500х1500мм;
  • г-образная рама при высоте в 1500мм может иметь ширину длинной части от 2500мм до 2800мм и ширину короткой части от 800мм до 1000мм;
  • балконная рама в виде полукруга, состоящая из нескольких одинаковых секций, размер которых – 750х1500мм.

О тонкостях замера пластикового окна смотрите в видео:

Сталинские дома

Дома, которые возводились до того времени, как Хрущёв на посту главы правительства сменил Сталина, до сих пор стоят и радуют своих жильцов высокими потолками и большой площадью жилых комнат.

Слова «сталинский дом» до сих пор означают, что здание с комфортными помещениями, построенными на века. Это подтверждается высокой стоимостью квартир данного типа на вторичном рынке жилья.

Типовые проекты сталинских домов – это двух- или четырёхэтажные постройки, в которых кроме больших по площади жилых комнат есть множество вместительных подсобных помещений.

Количество комнат в квартирах этих домов редко бывает больше или меньше трёх или четырёх.

Размеры проёмов в сталинских домах соответствуют высоте потолков в их комнатах:

  • окно, имеющее две створки, может быть трёх размеров – 1080×1800мм, 1500×1900мм, 1500×1900мм;
  • прямоугольный выход на балкон – 1500×2700мм.

Дома, построенные при Хрущёве

Сегодня «хрущевки», отжившие свой гарантийный срок, активно сносятся, но этот процесс характерен только для зданий, построенных в пределах  Москвы.

При строительстве этих 4-х и 5-тиэтажных жилых зданий их жильцам было обещано, что они не более 25 лет проведут в этих скромных комнатушках, затем наступит коммунизм, и для каждого человека будет построена отдельная квартира, соответствующая его запросам.

Но, к сожалению, коммунизм прошёл мимо, и «хрущёвки» ещё долго будут напоминать своим жильцам об утерянных перспективах.

Оконные проёмы в «хрущёвках»:

  • там, где установлено двухстворчатое окно – 1280×1340мм;
  • там, где трёхстворчатое – 2040×1500мм;
  • блок выхода на балкон размером 680×2070мм – это дверь, окно – 1350×1340мм.

Жилые здания постройки 1990-2000 годов

Девятиэтажные панельные дома – переходный тип жилых домов, которые были комфортнее «брежневок», но ещё не дотягивали до современного уровня.

Стандартные оконные проёмы для домов, построенных в данном временном промежутке:

  • окно на две створки – 1990х2000мм;
  • окно на три створки имеет два варианта: в зале, где под окном была установлена цветочница – 1760×1400мм, стандартное окно – 2460×1400мм;
  • выход на балкон в первой спальне с окном 1400×1400мм, проём 750×2150мм – дверь;
  • выход на балкон во второй спальне: 1760×1400мм – окно, 800×2150мм – проём балконной двери;
  • выход на балкон в варианте, где в зале установлена цветочница: 1760×1400мм – это оконная секция, 800×2150мм – это проём балконной двери.

О стандартных размерах окон в видео:

Размер оконных рам для панельных домов

Для окон, устанавливаемых в панельном доме, существует государственный  стандарт, в котором указаны все возможные характеристики и, в том числе, строго регламентированные размеры.

При капитальном ремонте зданий, относящихся к вторичному жилью, инженеры-проектировщики, составляющие проектную документацию, при замене старых окон не замеряют каждое отдельное окно в доме, подлежащем реконструкции. Для этих целей ими подбирается конкретная информация о том, к какой серии относится дом, подлежащий ремонту. На основе полученных сведений производится замена всех заполнений оконных и балконных проёмов.

Какой должен быть оконный проём

Расчёт необходимого для каждого отдельного помещения проёма под оконное заполнение производится на основе двух данных:

  • климатическая зона, в которой будет находиться жилое помещение;
  • площадь, занимаемая жилым помещением.

Для того чтобы узнать площадь окна в комнате, которая находится в средней климатической зоне, нужно количество квадратных метров её площади разделить на 1,55 – это цифра коэффициента, утверждённого Госстандартом.

Полученный результат будет соответствовать площади окна, которое даст достаточное освещение для данной комнаты.

Варианты

В государственном стандарте, который использовался для строительства жилых  многоэтажных домов во времена Советского Союза, габариты оконных проёмов были чётко регламентированы.

При строительстве современных зданий все архитектурные и технические условия обязаны проходить специальную экспертизу. Но, в зависимости от того, что хочет предложить своим клиентам фирма-застройщик, проекты и, соответственно, заполнения оконных проёмов могут кардинально отличаться от типовых. Поэтому в современных многоэтажках к замерам подлежащих замене оконных рам нужно подходить в индивидуальном порядке.

Зачем делать замер

Многие считают, что для того, чтобы узнать точный размер пластикового окна, которое нужно  установить взамен отслужившего свой срок оконного заполнения, достаточно замерить габариты старого. Это серьёзная ошибка, о которой придётся пожалеть, если заказать новые окна по старым размерам.

Рамы в современных оконных изделиях, изготовленных из разных видов материалов (дерева, ПВХ, алюминия) отличаются друг от друга по толщине и ширине профиля.

Поэтому, рассчитывая размеры устанавливаемых окон в проём одного размера, нужно делать разные допуски в зависимости от материала, из которого они изготовлены.

Надеюсь, информация, изложенная в данной статье, поможет тем, кто хочет без дополнительных проблем заказать и установить новые окна.

'; blockSettingArray[3]["setting_type"] = 1; blockSettingArray[3]["element"] = "h4"; blockSettingArray[3]["elementPosition"] = 0; blockSettingArray[3]["elementPlace"] = 2; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 1; blockSettingArray[4]["element"] = "h4"; blockSettingArray[4]["elementPosition"] = 0; blockSettingArray[4]["elementPlace"] = 4; blockSettingArray[5] = []; blockSettingArray[5]["minSymbols"] = 0; blockSettingArray[5]["minHeaders"] = 0; blockSettingArray[5]["text"] = '

'; blockSettingArray[5]["setting_type"] = 1; blockSettingArray[5]["element"] = "h4"; blockSettingArray[5]["elementPosition"] = 0; blockSettingArray[5]["elementPlace"] = 6; blockSettingArray[6] = []; blockSettingArray[6]["minSymbols"] = 0; blockSettingArray[6]["minHeaders"] = 0; blockSettingArray[6]["text"] = '

'; blockSettingArray[6]["setting_type"] = 1; blockSettingArray[6]["element"] = "h2"; blockSettingArray[6]["elementPosition"] = 0; blockSettingArray[6]["elementPlace"] = 1; blockSettingArray[8] = []; blockSettingArray[8]["minSymbols"] = 0; blockSettingArray[8]["minHeaders"] = 0; blockSettingArray[8]["text"] = '

'; blockSettingArray[8]["setting_type"] = 6; blockSettingArray[8]["elementPlace"] = 1; var jsInputerLaunch = 15;

dommdom.ru

Размеры при установке окон: замеры, зазоры, монтажные швы

Пластиковые окна давно и прочно вошли в современную жизнь. Их устанавливают в зданиях и строениях абсолютно любого назначения благодаря их многофункциональности и непревзойденным качествам по сравнению с традиционными конструкциями из дерева. Немаловажную роль играют размеры при установке окон. От правильно выполненных замеров, зависит качественная установка пластиковых окон.

Важность правильных замеров

Фирма-изготовитель обычно предлагает услуги своего замерщика. Эта услуга – бесплатная. Изготовление изделия происходит на основании замерочного листа, где замерщик указывает все необходимые параметры. Если при установке окна возникнут сложности с неправильно изготовленным изделием, ответственность понесет фирма-изготовитель.

Как правило, замеры окон выполняет фирма-изготовитель

Если заказчик сам предоставляет размеры, то на стадии подписания договора об оказании услуг по изготовлению и монтажу пластиковых окон, он расписывается в замерочном листе, который составляется менеджером на основании предоставленных размеров.

Своей подписью заказчик подтверждает правильность указанных в замерочном листе, с его слов, размеров, а значит, в случае если окно не подойдет при установке, ответственность понесет заказчик и все финансовые затраты за переделку изделия лягут на его плечи. Выполняя замеры самостоятельно, важно крайне ответственно подойти к этому делу.

Общие правила

Замеры оконных проемов выполняют с двух сторон: изнутри и снаружи помещения. Таким способом определяется первое важное значение – глубина оконного проема.

В панельных домах характерна ситуация, когда оконные проемы изначально, на стадии монтажа плит при возведении дома, были выполнены с существенными перекосами. Эти значения следует учитывать, осуществляя монтаж пластиковых окон, и на основании их увеличивать размеры изготавливаемого окна. Внутренние и наружные замеры следует сравнить и выяснить погрешность.

При выполнении замеров необходимо учитывать возможные перекосы

После установки окна для визуального исправления кривизны можно использовать откосы, которые предают оконному проему не только опрятный вид, но и не дают скапливаться конденсату из-за повышенной влажности, предотвращая тем самым образование плесени.

Для выявления возможных просчетов полезно произвести сравнение внутренних размеров проема с предполагаемыми габаритами нового окна. Погрешность при замерах не должна превышать десять миллиметров.

Окна с четвертями

При установке пластикового окна в кирпичном доме существуют свои нюансы. Для оконных проемов в кирпичных домах характерно наличие четвертей, которые представляют собой выступающие кирпичные фрагменты, препятствующие возможному выпадению оконных рам. По нормам четверть должна иметь размер в 6,5 см, но на практике этот размер может быть любым.

Размер четверти по нормативам составляет 6.5 см

Поэтому крайне важно учесть эту особенность, чтобы при установке не возникли проблемы с установкой водоотлива. Для этого предусматривают расстояние от верхней границы нижней четверти до оконной рамы в 1,5 – 2 см. Оконная рама должна устанавливаться относительно верхних четвертей не выше, чем на 1,5 см, а относительно боковых – на 4-5 см.

При установке не должно быть касания рамы и существующего оконного проема. Размер зазора снизу должен составлять не менее 4 см, в верхней и боковой части – не менее 5 см. Это связано с тем, что устанавливаются пластиковые окна при помощи монтажной пены, обладающей свойством первичного и вторичного расширения.

При установке окна в кирпичном доме необходимо учитывать наличие четвертей

Для того чтобы конструкцию не «повело» после вторичного увеличения пены в объеме, на стадии установки окна по периметру устанавливают распоры.

Если при установке окна предполагается устройство внешнего водоотлива и подоконника, то это влечет за собой необходимость установки подставочного профиля, к которому и будут монтироваться эти элементы. Поэтому высота окна должна быть уменьшена на значение высоты подставочного профиля, которая составляет 3 см.

Окна без четвертей

Решая вопрос, как замерить окно без четвертей, необходимо сделать несколько несложных действий. Ширина будущего окна вычисляется после замера его верхней и нижней части. При этом для расчета берется меньшая величина, от которой отнимают 4 см на размещение монтажных швов с обеих сторон – в итоге получается ширина будущего изделия.

При этом стоит учесть, что чем значительнее погрешность при измерении ширины в нескольких местах, тем большее количество сантиметров надо будет отнимать для определения окончательного размера.

Из ширины оконного проема необходимо вычесть размер швов

Вычисление высоты оконного изделия происходит по тем же правилам, что и определение ширины, только в данном случае, от получившегося значения следует отнимать около 2,5 см для монтажного шва и 3 см, если будет устанавливаться подставочный профиль.

Для чего нужен подставочный профиль

Подставочный или подстановочный профиль – это элемент, который размещается в нижней части оконного изделия и имеет высоту 3 см. К подставочному профилю крепится наружный водоотлив, изготовленный из металла, окрашенного порошковой краской. Отлив препятствует скоплению атмосферных осадков и защищает от них монтажный шов.

Подставочный профиль нужен для закрепления водоотлива

С внутренней стороны помещения к подставочному профилю крепится подоконная доска из ПВХ, которая также скрывает монтажный шов и делает эстетичным внешний вид окна.

С внутренней стороны к подстановочному профилю крепится подоконник

Важно знать, что при монтаже ПВХ подоконника значение его ширины будет больше стандартного деревянного на 5 см. По желанию заказчика подоконник может быть выполнен шириной до 70 см, но необходимо учитывать, чтобы под ним не проходила батарея отопления, так как широкий подоконник будет препятствовать правильной циркуляции теплого воздуха.

Не рекомендуется устанавливать слишком широкий подоконник над батареей

При расчете ширины подоконника учитывают его вылет, который не может быть меньше 1 см. Длина подоконника равна ширине проема с запуском на стену с двух сторон, который не должен быть менее 5 см.

Особенности замера балконного окна

Конструкцией, на которую предстоит осуществлять монтаж окна в данном случае, будет ограждение балкона, поэтому ширина окна будет равняться его длине. Так как совмещение боковых и передних частей конструкции будет осуществляться при помощи установки в необходимом месте углового профиля, то от длины ограждения следует отнять их ширину – это будет ширина нового окна.

Замер балкона

Высота изделия составляет расстояние от верхней части ограждения до балконной плиты вышерасположенного этажа. От этого значения надо отнять 3 см для устройства монтажного шва.

Особенности замера оконных проемов в частных домах старой постройки

Перед тем как измерять оконный проем в старом частном доме, необходимо выявить реальные размеры этого проема. Для этого необходим демонтаж откосов. Зачастую под откосами скрываются значительные щели, заделанные при помощи цемента или утеплителя.

Перед замером оконного проема в старом доме необходимо демонтировать откосы

Во время демонтажа старой рамы вся эта дополнительная конструкция может разрушиться и окажется, что проем обладает, куда большими размерами, что будет только плюсом. Но, если замеры предварительно были сделаны по старым окнам, то придется все свободное пространство восстанавливать вместо того, чтобы использовать более широкие окна.

Советы при проектировании

Выбирая дизайн, следует определиться с его цветом, конфигурацией, наличием створок и желаемым механизмом открывания, наличием подоконника и отлива и обналички.

Что касается цветовой гаммы, то стандартный цвет окон ПВХ – белый, распространенными являются ламинированные профили под орех, махагон, вишню, дуб. Возможно выполнение и в других цветах, но из-за их неширокого применения стоимость таких окон значительно выше. Важно учитывать, что на фасаде здания все окна должны быть выполнены в одном стиле и цвете, иначе нарушится его архитектурный облик.

Конфигурация окна может быть разной: квадратной, прямоугольной, круглой, треугольной, многоугольной, арочной формы. Современные технологии производства пластиковых окон позволяют реализовывать любые дизайнерские замыслы. При этом диаметр арочной конструкции не должен быть меньше 50 см.

Диаметр арочного окна должен быть не менее 50 см

Пластиковое окно может быть глухим или иметь створки, которые располагаются вертикально или в виде фрамуги. Выбирая ширину створок, важно учитывать, что она может иметь предел по каталогу оконных систем. Так как периметральная фурнитура имеет ограничения, то поворотно-откидная створка не может быть выполнена шириной меньше 40 см.

Механизм открывания может быть поворотным, откидным или поворотно-откидным. При установке окон в панельных домах обналичка не устанавливается, а производится отделка откосов и монтаж водоотлива.

В панельных домах при монтаже окон из пластика устанавливают водоотливы и отделывают откосы

В частных домах при помощи обналички маскируют монтажный шов и защищают его от воздействия атмосферных осадков. Если установлен отлив, то обналичка монтируется по трем сторонам, если отлива нет, то по четырем.

Советы профессионалов

Если предстоит замена всех окон на фасаде, то измерить необходимо сразу все. Их высота может практически совпадать, а по ширине могут быть различия. Для изготовления надо брать наименьшее значение замеренного окна.

Для определения места для установки оконного блока должна быть известна толщина стены. От внутренней стороны конструкцию следует монтировать на глубину, равную 2/3 от ширины стены, при этом можно учесть ширину наружного утеплителя и установить его дальше.

Если к ширине проема прибавить 5 см на загиб и 4 см на выступ, то будет известно требуемое значение ширины водоотлива. Если стена обшивается, то эту толщину тоже надо учесть. Ширину откосов измеряют только после установки оконного блока.

domzastroika.ru

размеры стандартные. Типы оконных проемов

Очень сложным и многоэтапным процессом является возведение зданий и различных сооружений. Конструкция построенного дома должна быть прочной, сейсмоустойчивой и, конечно же, долговечной. Уже давно создали специальные стандарты (ГОСТы), которым должен соответствовать в том числе и оконный проем. Размеры, указанные в них, требуется строго соблюдать. Стандартами строительства регламентируются материалы, размеры зданий, оконных и дверных проемов.

Оконные проемы при строительстве жилых домов

Для проектирования и постройки многоквартирных домов существуют стандартные размеры оконных проемов. Такие же правила необходимо использовать и при возведении частного жилого дома. С помощью этого можно сэкономить много денежных средств, а также большую часть времени. Именно поэтому многие задают следующий вопрос: «Каковы ГОСТ-размеры оконных проемов?»

На самом деле каких-то особо жестких стандартов, касающихся размеров оконных проемов или же их высоты относительно пола, нет. Поэтому никто не мешает проектировать окна так, как понравится. Но все-таки есть некоторые правила, которых рекомендуется придерживаться. К тому же типовые оконные проемы обладают рядом преимуществ:

  1. Стандартные стеклопакеты на самом деле дешевле эксклюзивных.
  2. Оконный блок подобрать будет намного проще.
  3. Ремонт и обслуживание можно производить гораздо быстрее.

Оконный проем, размеры которого должны соответствовать ГОСТу, состоит из определенного количества створок. В настоящее время в основном устанавливаются либо двухстворчатые, либо трехстворчатые окна. С помощью них можно с легкостью обеспечить отличный обзор и открыть доступ в квартиру солнечным лучам.

Оконный проем: размеры

Самыми распространенными для двухстворчатых оконных проемов являются следующие размеры (высота*ширина):

  1. 1300*1350 мм.
  2. 1400*1300 мм.
  3. 1450*1500 мм.

Самые распространенные стандартные размеры оконных проемов с тремя створками следующие (высота*ширина):

  1. 1400*2050 мм.
  2. 2040*1500 мм.
  3. 2040*1350 мм.

Помимо стандартов, которым должен соответствовать оконный проем, ГОСТ также регламентирует высоту подоконника, которая рассчитывается исходя из типа помещения. Одним из важных факторов является наличие отопительных приборов или же других дополнительных элементов декора. В производственном помещении окна должны начинаться от пола и соответствовать по высоте человеческому росту, что обеспечивает лучшее освещение.

Стандартная высота подоконников в жилом доме

  1. Спальная комната – 700-900 мм, такая высота обеспечивает отличный обзор и освещение. Следует помнить о том, что расстояние от радиатора до подоконника должно обязательно быть не менее 80 мм.
  2. Кухня – 1200-1300 мм, в этом случае высота обусловлена необходимостью размещения кухонной мебели.
  3. Ванная комната или баня – не менее 1600 мм, это поможет оградиться от посторонних взглядов, именно поэтому окна делают так высоко.
  4. Хозяйственные помещения – 1200-1600 мм, такая высота обусловлена тем, что появляется большая вероятность избыточной влажности из-за притока холодного воздуха.

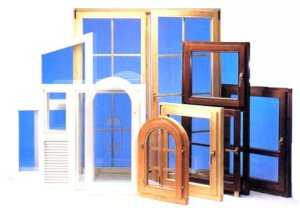

Типы оконных проемов

В настоящее время существует всего 11 типов оконных проемов:

  1. Обычное прямоугольное окно.
  2. Окно с вращающейся рамой.
  3. Окно в нише.
  4. Панорамное окно.
  5. Французское окно.
  6. Окно эркер.
  7. Окно с изогнутым верхом.
  8. Арочное окно.
  9. Выгнутое окно.
  10. Окно со скользящей рамой.
  11. Окно со створным переплетом.

Как правильно выполнить замеры?

Оконные проемы бывают двух видов: с четвертями и без – это влияет на выбор размера окна. В панельном или кирпичном доме необходимо замерять проемы с обеих сторон.

Для того чтобы выполнить замер, следует подготовить следующие инструменты: рулетку, металлическую линейку, отвертку, а также лист бумаги и ручку, чтобы зафиксировать полученные результаты. Используя эти советы, можно с легкостью замерить оконный проем, размеры которого должны соответствовать ГОСТу:

  1. Необходимо определить ширину проема между внутренними откосами в непосредственной близости к деревянному окну и, соответственно, по их краям.
  2. Далее обычно замеряется высота оконного проема между верхним внутренним откосом и подоконником в непосредственной близости к окну, а также высота между краем верхнего внутреннего откоса и подоконником.
  3. Затем следует открыть окно и измерить оконный проем с уличной стороны. Необходимо замерить ширину оконного проема между наружными откосами. Ширину же следует измерить как снизу, так и сверху проема.
  4. Отверткой, которая уже была подготовлена, необходимо демонтировать оконный отлив снаружи проема (все равно его придется убирать).

Отделка оконных проемов

Отделку откосов можно производить с помощью нескольких материалов. Такой отделочный материал, как сайдинг, обладает следующими техническими характеристиками:

  • Долговечность.
  • Практичность.
  • Огнеустойчивость.
  • Влагостойкость.

Сайдинг можно использовать не только для внутренних работ, но и для наружных. Для того чтобы прикрепить сайдинг, не нужно выравнивать поверхность, а это является плюсом, ведь потратится меньше времени.

При использовании штукатурки необходимо иметь опыт работы с этим материалом. Отделка откосов оконных проемов штукатуркой – это самый надежный и практичный способ. Для работы вам понадобятся:

  • Большой и маленький шпатели.
  • Раствор стартовой штукатурки.
  • Раствор финишной штукатурки.
  • Наждачная бумага.
  • Уровень.

Пластик обладает хорошими техническими характеристиками:

  • Долговечность.
  • Практичность.
  • Влагостойкость.
  • Прочность.

Очищать пластик необходимо только влажной тряпкой, нельзя применять абразивные средства, так как они могут его поцарапать.

Совсем недавно появился такой материал для отделки оконных проемов, как лепнина. С помощью нее можно придать окнам роскошный и богатый вид. Но нужно помнить о том, что поверхность должна быть идеально ровной. Такую сложную работу сможет сделать только профессионал. Состоит лепнина из штукатурки и гипсового раствора. Именно из-за этого лучше всего будет обратиться к специалисту.

В каждом виде отделки есть своя изюминка, подбирать его необходимо в зависимости от интерьера помещения.

fb.ru

Что делать, если размеры окна не совпадают с габаритами проема

Замер окон – основополагающее мероприятие, от которого во многом зависит уровень комфорта во внутренних помещениях, обеспечиваемый установкой новых окон. Однако вместе с тем многие до сих пор безответственно относятся к определению габаритов конструкций – или все делают самостоятельно, не удосужившись даже прочитать рекомендации по правильному замеру, или доверяют эту процедуру некомпетентным специалистам. В результате таких действий имеющийся проем окна часто оказывается больше или меньше рамы нового изделия.

Несоответствие габаритов окон и проемов – очень неприятный момент, но не стоит раньше времени паниковать. Ведь далеко не все подобные ситуации безнадежны, и в некоторых случаях после проведения адаптационных мероприятий возможно выполнение качественного монтажа.

Чем грозит существенное несоответствие размеров окна и проема

Независимо от того, в большую или меньшую сторону была допущена ошибка, при значительных расхождениях существует высокая вероятность появления осложнений в процессе эксплуатации окон, размеры которых существенно отличаются от габаритов проемов. То есть удачно проведенная установка еще ничего не гарантирует. Обычно владельцам таких изделий приходится сталкиваться со следующими ситуациями:
  • возникновение перекосов;
  • разгерметизация конструкции как в зоне расположения контуров уплотнения, так и по периметру монтажного шва;
  • появление проблем с функциональностью фурнитуры.

Это серьезные проблемы, которые могут повлечь за собой появление в значительных количествах конденсата, развитие плесени на откосах и элементах оконной конструкции, а также некорректное открывание створок. В некоторых случаях возможны деформации профилей и нарушение целостности стеклопакетов.

Таким образом, становится очевидно, что установка при значительном расхождении размеров категорически противопоказана – лучше сразу с наименьшими моральными и материальными потерями заказать новое окно, поскольку все равно это придется сделать после неудачной эксплуатации изделия с неподходящими габаритами.

Если габариты не совпадают по вине подрядчика, который присылал на замер своего сотрудника, заказчик можно смело требовать замену окон. В случаях, когда компания не идет на уступки и настаивает на установке конструкций с неправильными размерами, покупателю рекомендуется написать претензию.

Как можно исправить ситуацию, когда проем больше окна

Если у изделия неправильные габариты по вине покупателя, который самостоятельно решил сделать замер и предоставил производителю неверную информацию, претензии писать бессмысленно. Нужно исправлять положение. Это осуществимо в тех случаях, когда оконный проем больше окна приблизительно на 10 см в любой из плоскостей. Для таких ситуаций предусмотрены специальные доборные профили, позволяющие нарастить раму. Больше информации об этих элементах можно получить в специальной статье на ОкнаТрейд. При искусственном увеличении габаритов окна за счет присоединения к переплету доборных профилей нужно исходить из того, что толщина монтажного шва с каждой стороны проема должна составлять 2 см.

Если проем значительно больше окна, то есть еще один способ исправить ситуацию – нарастить стены. Проще это сделать по высоте, а вот при уменьшении ширины проема все несколько сложнее:

  • в многоквартирном доме есть риск возникновения конфликтной ситуации с муниципальными органами из-за самовольного внесения изменений в архитектуру объекта;
  • в частном домостроении существует вероятность значительно ухудшить эстетику фасадной части.
При этом нужно учитывать индивидуальность каждого отдельного случая и перед принятием решения консультироваться со специалистами. Очень часто при существенной разнице размеров проще и дешевле заказать новое окно и выставить на продажу модель с неправильными размерами.
При попытке сузить проем в бетонной конструкции с помощью кирпичной кладки необходимо предусмотреть вероятность появления щели в вертикальной плоскости по линии соприкосновения двух разных материалов. Вследствие этого не рекомендуется самостоятельно проводить работы по уменьшению проема лицам, не имеющим достаточного опыта в строительном деле.


Что делать, когда окно больше проема

Если проем меньше окна или рама входит впритирку – это веский повод переделывать окна. Можно попробовать убрать участок стены, но не всегда такие попытки приносят желаемый результат. К тому же удаление части бетонной стены в многоквартирном доме можно легко прировнять к нарушению целостности несущих конструкций. Это серьезное обвинение, способное повлечь за собой неприятные последствия.

Значительно проще и правильнее уменьшить габариты рамы. Причем заказчику придется платить не за изготовление нового окна, а за адаптацию размеров конструкции, которая не подошла, и новый стеклопакет. Это тоже, конечно, расходы, но не такие критичные.


www.oknatrade.ru

Какими должны быть размеры оконных проемов по ГОСТу

Бывают случаи, когда размер окон в одном и том же доме может отличаться на десять-пятнадцать сантиметров. Именно поэтому в процессе замеров окон перед заменой зачастую приходится использовать помощь профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться в процессе проектирования дома, чтобы затем не усложнять жизнь компаниям по производству окон и людям, занимающимся монтажом. На основе стандартных размерностей может осуществляться расширение проемов или же их сужение в зависимости от необходимости.

Размеры окон: определение широты и высоты

Зная требуемую минимальную площадь окон и размещение их на фасаде здания, можно начинать процесс расчета размеров каждого проема. Наиболее целесообразным будет, если за основу примется максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.

Очевидно, что максимальная высота оконного проема вычисляется простым путем, когда из высоты этажа вычитается высота перемычки и выбранная высота подоконника – от семидесяти до девяноста сантиметров над уровнем пола в зданиях без отопления, и от восьмидесяти до девяноста сантиметров над уровнем пола в зданиях, где предполагается установка радиаторов. При этом размещение окна осуществляется ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также и о соответствии внутренних пропорций, ведь окно не может превышать по высоте дверной проем.

После того как установлена высота можно заниматься вычислением ширины окон. Для этого используются данные по необходимой световой площади. Вычисленная таким путем минимальная ширина оконного проема может уточняться для того, чтобы получить в итоге все необходимые максимально приближенные к идеалу пропорции, позволяющие минимизировать количество окон на здании, имеющих различную ширину. Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определиться с типом стандартного переплета. Я хочу напомнить о том, что в данном случае ширина будет конструктивно зависеть от того, каким будет размер простенков.

Очень важный момент в процессе просчета размеров – это установление расстояний между переплетами, которые при необходимости можно расширить. Наименьший вариант в тринадцать сантиметров подходит для переплета без наплава, установленного с отдельными коробками, которые открываются внутрь. Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного прибора. Чтобы обеспечить нужные параметры, между коробками надо сохранить расстояние равное одиннадцати сантиметрам. Если же речь идет о переплетах, в конструкции которых присутствуют наплавы, то и в них расстояние должно быть не менее четырнадцати сантиметров.

Стандартные размеры окон по ГОСТу

Схема измерения окна по ГОСТу

Существуют стандартные размеры оконных проемов, установленные государством на законодательном уровне. Эти параметры в наибольшей степени соответствуют размерностям типовых зданий, но при необходимости могут подвергаться корректировкам. Типовые размеры распространяются на террасные рамы, а также оконные блоки с одинарным, двойным или тройным уровнем остекления. По ГОСТу предусмотрен уровень влажности для нормального функционирования оконных конструкций —  в диапазоне от восьми до двенадцати процентов, а также стандартные размерности по высоте и ширине.

Как правильно спроектировать

Проектироваться оконный проем должен в несколько последовательных этапов.

На первом этапе происходит определение необходимой площади окон и размеров переплетов. На втором этапе я рекомендую заняться подбором типа переплета или же расчетом новой схемы, если применение стандартных размерностей в строительстве конкретного объекта невозможно. На третьем этапе происходит разработка рабочих чертежей, когда вычисляются детальные размеры. Как уже было сказано выше, минимальная площадь, которой может обладать проем без вычета горбыльков и обвязок, определяется с учетом светотехнических норм. К примеру, в кухнях и жилых комнатах квартир световая площадь должна составить 1/5 площади, которую занимает пол. Соответственно, все показатели корректируются в зависимости от ориентировки по сторонам света и географической широты. На основании этого создается наиболее подходящий по размерам.

Если наружный оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то площадь его рассчитывается с учетом всех освещаемых помещений. Возникающее в таких отделяющих перегородках освещение называют непосредственным.

В случае необходимости освещения коридора окнами, размещенными в продольной стене, любая точка на противоположной стене должна находится на максимальном удалении от следующего. Идеально, если это расстояние составляет не менее семи с половиной метров. Освещение коридора, при котором используется оконный проем в торце, допустимо, но лишь в том случае, когда расстояние до наиболее удаленного окна составит не менее двадцати метров. При этом длина сквозного коридора, который освещает наружный оконный проем на двух противоположных стенах, может составлять не более пятидесяти пяти метров.

Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с нормами и назначением помещений.

Видео «Размеры окна и оконных проемов»

Посмотрев это видео вы узнаете что такое монтажный зазор окна и откуда он берется, а также каким способом можно самостоятельно сделать окно по ГОСТу.

dekormyhome.ru

Стандартные размеры оконных проемов по госту

Бывают случаи, когда размер окон в одном и том же доме может отличаться на десять-пятнадцать сантиметров. Именно поэтому в процессе замеров окон перед заменой зачастую приходится использовать помощь профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться в процессе проектирования дома, чтобы затем не усложнять жизнь компаниям по производству окон и людям, занимающимся монтажом. На основе стандартных размерностей может осуществляться расширение проемов или же их сужение в зависимости от необходимости.

Размеры окон: определение широты и высоты

Зная требуемую минимальную площадь окон и размещение их на фасаде здания, можно начинать процесс расчета размеров каждого проема. Наиболее целесообразным будет, если за основу примется максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.

Очевидно, что максимальная высота оконного проема вычисляется простым путем, когда из высоты этажа вычитается высота перемычки и выбранная высота подоконника – от семидесяти до девяноста сантиметров над уровнем пола в зданиях без отопления, и от восьмидесяти до девяноста сантиметров над уровнем пола в зданиях, где предполагается установка радиаторов. При этом размещение окна осуществляется ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также и о соответствии внутренних пропорций, ведь окно не может превышать по высоте дверной проем.

После того как установлена высота можно заниматься вычислением ширины окон. Для этого используются данные по необходимой световой площади. Вычисленная таким путем минимальная ширина оконного проема может уточняться для того, чтобы получить в итоге все необходимые максимально приближенные к идеалу пропорции, позволяющие минимизировать количество окон на здании, имеющих различную ширину. Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определиться с типом стандартного переплета. Я хочу напомнить о том, что в данном случае ширина будет конструктивно зависеть от того, каким будет размер простенков.

Очень важный момент в процессе просчета размеров – это установление расстояний между переплетами, которые при необходимости можно расширить. Наименьший вариант в тринадцать сантиметров подходит для переплета без наплава, установленного с отдельными коробками, которые открываются внутрь. Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного прибора. Чтобы обеспечить нужные параметры, между коробками надо сохранить расстояние равное одиннадцати сантиметрам. Если же речь идет о переплетах, в конструкции которых присутствуют наплавы, то и в них расстояние должно быть не менее четырнадцати сантиметров.

Стандартные размеры окон по ГОСТу

Схема измерения окна по ГОСТу

Существуют стандартные размеры оконных проемов, установленные государством на законодательном уровне. Эти параметры в наибольшей степени соответствуют размерностям типовых зданий, но при необходимости могут подвергаться корректировкам. Типовые размеры распространяются на террасные рамы, а также оконные блоки с одинарным, двойным или тройным уровнем остекления. По ГОСТу предусмотрен уровень влажности для нормального функционирования оконных конструкций –  в диапазоне от восьми до двенадцати процентов, а также стандартные размерности по высоте и ширине.

Как правильно спроектировать

Проектироваться оконный проем должен в несколько последовательных этапов.

На первом этапе происходит определение необходимой площади окон и размеров переплетов. На втором этапе я рекомендую заняться подбором типа переплета или же расчетом новой схемы, если применение стандартных размерностей в строительстве конкретного объекта невозможно. На третьем этапе происходит разработка рабочих чертежей, когда вычисляются детальные размеры. Как уже было сказано выше, минимальная площадь, которой может обладать проем без вычета горбыльков и обвязок, определяется с учетом светотехнических норм. К примеру, в кухнях и жилых комнатах квартир световая площадь должна составить 1/5 площади, которую занимает пол. Соответственно, все показатели корректируются в зависимости от ориентировки по сторонам света и географической широты. На основании этого создается наиболее подходящий по размерам.

Если наружный оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то площадь его рассчитывается с учетом всех освещаемых помещений. Возникающее в таких отделяющих перегородках освещение называют непосредственным.

В случае необходимости освещения коридора окнами, размещенными в продольной стене, любая точка на противоположной стене должна находится на максимальном удалении от следующего. Идеально, если это расстояние составляет не менее семи с половиной метров. Освещение коридора, при котором используется оконный проем в торце, допустимо, но лишь в том случае, когда расстояние до наиболее удаленного окна составит не менее двадцати метров. При этом длина сквозного коридора, который освещает наружный оконный проем на двух противоположных стенах, может составлять не более пятидесяти пяти метров.

Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с нормами и назначением помещений.

Видео “Размеры окна и оконных проемов”

Посмотрев это видео вы узнаете что такое монтажный зазор окна и откуда он берется, а также каким способом можно самостоятельно сделать окно по ГОСТу.

stenamaster.ru

Стандартный размер оконного проема для кирпичных и панельных домов

Каждому нравится находиться в светлой, уютной и просторной комнате, жить в мрачной, темной квартире не доставляет никакого удовольствия. Чтобы обеспечить комнаты светом в доме делают окна.

Главной функцией которых является обеспечение жилища необходимым количеством солнечных лучей, поэтому большие окна делают комнату яркой. Существует стандартный размер оконного проема, в соответствии с ним обустраиваются окна в большинстве домов, сооружаемых по типовым проектам.

Стандартный размер оконного проема для жилых помещений, ГОСТ

Сокращение ГОСТ – это специальная аббревиатура, означающая государственные стандарты. Государство регламентирует технологии и методы изготовления продукции, нормы строительства, и многое другое.

До сих пор ГОСТы действуют и соблюдаются строительными организациями, ведь речь идет о важных вещах, сохранении материального имущества, о здоровье и даже жизни многих людей. Неизменными и обязательными величинами являются стандартные, четко установленные размеры проемов окон.

В соответствии с ГОСТ, ширина и высота окон напрямую зависит от конструктивных особенностей здания.

Для каждого типового варианта дома есть установленные стандартная размеры, согласно которых классифицируются такие типы окон:

  • одностворчатые;
  • глухие;
  • 2-х створчатые;
  • 3-х створчатые;
  • балконные;
  • с фрамугой.
Чаще всего в современных постройках используют 2-х створчатые и 3-х створчатые оконные конструкции. Стандартное 2-х створчатое окно имеет ширину 130 см, высоту 140 см. А 3-х створчатая конструкция в ширину 210 см, в высоту 140 см.

Но бывают случаи, когда эти размеры отличаются от типовых параметров, это становится понятно во время заказа ПВХ-окон. В таком случае индивидуально изготавливается конструкция под имеющиеся размеры.

Зачем знать стандарты

В нашей стране, как и во многих других, люди массово заменяют свои деревянные оконные рамы, на металлопластиковые конструкции. В рекламных листовках разных организаций содержатся схемы или изображения оконных, балконных конструкций, и указана стоимость изделий.

Обычно в таких рекламных буклетах используют стандартную ширину и высоту, однако совсем необязательно, что эти габариты будут идентичными вашему жилищу.

Поэтому обязательная процедура – это снятие точных замеров, для этого вызывают на дом квалифицированного специалиста.

Стандартные габариты знать нужно при замене оконной конструкции, однако панельные, кирпичные постройки, возведенные в различные периоды, имеют значительные различия в пределах одного стандарта. Поэтому важно учитывать, в какое именно время строился дом.

В ходе возведения частного дома обязательно потребуется знание ГОСТа.

Хотя допускаются небольшие расхождения размеров, но важно следовать рекомендациям государственных стандартов, это будет залогом и гарантией уютного жилища и безопасного проживания в нем.

Полезная информация по поводу расположения и размера оконных проемов:

Как изменялись стандарты площади оконного проема: от сталинок до современных новостроек

Многие современные многоэтажные дома имеют совсем не такие габариты окон, как во время, например постройки «сталинок». Хотя возводится много новых многоквартирных домов, до сих пор есть множество построек дореволюционного периода.

В первые десятилетия XX века строились основательные дома, имеющие толстые массивные стены, эти конструкции будут стоять еще очень долго.

Тем, кто захочет установить металлопластиковое окно в доме старой постройки, необходимо учитывать, что стандартные проемы имеют такие габариты:

  • одностворчатое окно имеет ширину 85 см, высоту 115 см, или ширина – 115 см, высота 190 см;
  • 2-х створчатая конструкция – ширина 130 см, высота 220 см, или ширина 115 см, высота 190 сантиметр, или ширина 150 см высота 190 см;
  • 3-х створчатые окна раньше производились одного вида – шириной 210 см и высотой 240 см.

Кроме габаритов проема, важно учитывать ширину подоконника, ведь она тоже различная. Подоконник в доме из кирпичей несколько шире, чем в панельном доме, следовательно, для отделки откосов во время монтажа металлопластиковых окон потребуется больше пластика.

Размеры оконных проемов в современных кирпичных и панельных домах

Новостройки, возводимые в последние годы, конструируются в соответствии с обновленными государственными стандартами и нормами, с использованием новейших строительных методов.



Оконные габариты новостроек часто не такие, как были в «хрущевках» или «сталинках». К тому же, у разных новостроек различные параметры, соответственно разнятся и типовые величины, которые для каждого дома индивидуальные.

Если ознакомиться со СНиПами и ГОСТами, которые считаются едиными у панельных многоэтажек, размеры окон разнятся на несколько сантиметров.

Тем не менее, норма проема для постройки из кирпича высчитывается, исходя из толщины стены и ширины подоконника.

Так, для кирпичной новостройки, в которой широкие подоконники, стандартными размерами считаются:

  • 2-х створчатое окно – ширина 145 см, а высота 150 см;
  • 3-х створчатое окно имеет ширину 204 см и высоту 150 см.

А многоэтажки из бетонных плит, панельные дома имеют подоконники гораздо уже, поэтому габариты окон у них меньше:

  • ширина 2-х створчатого окна составляет 130 сантиметров, высота 135 см;
  • 3-х створчатое окно имеет ширину 204 см, высоту 135 см.

Размеры оконных проемов в частном доме

Габариты проемов для частных домов рассчитываются в индивидуальном порядке, размеры зависят от объема дома, его местоположения и назначения. К примеру, географическое положение постройки во многом определяет, насколько интенсивным должно быть освещение внутри здания.

Исходя из строительных норм и правил, есть определенное отношение габаритов окна или площади пола, это соотношение должно быть 1 к 8 или 1 к 10.

Окна в частном доме

Помимо этого, стандартизация указана в ГОСТе, в соответствии с которой должно учитываться освещение комнат и их квадратные метры. Исходя из архитектурных особенностей частного дома, его зонального расположения и прочих нюансов, рассчитываются габариты проемов дверей и окон, принимаются во внимание многие факторы.

Есть только широкий диапазон значений, в которые должны вписываться габариты оконных проемов. Ширина должна быть 87 — 267 сантиметров, высота 116 — 206 сантиметров.

В государственном стандарте находятся определенная формулы, по которым рассчитывается ширина и высота оконных рам, имеющих несколько стекол.

Также эти формулы учитывают, каким видом стекла остеклены окна – обычными, фигурными, учитываются и другие не стандартные параметры. В ГОСТе указано, что необходимая площадь проема 7-8 раз менее, нежели площадь пола.

Реокмендации по остеклению частного дома — на видео:

Стандартные размеры пластиковых окон, существуют ли они

Сегодня металлопластиковые оконные конструкции изготавливают всевозможных размеров. Новейшие технические возможности и оборудование открывает огромные перспективы для производителей, которые могут создавать окна любых габаритов.

Несмотря на это, существуют некоторые правила, которые учитываются во время производства.

Если производится поворотное металлопластиковое окно, то его высота должна в несколько раз быть больше, по сравнению с шириной. Если изготавливается откидная разновидность створки, то ее ширина должна намного превышать высоту конструкции.

А если создается глухая, не открывающаяся, то в соответствии с правилами и нормами, площадь стекла не должна превышать 1000 квадратных миллиметров, иначе стеклопакет может сломаться.

Нет стандартных габаритов металлопластиковых окон. Нестандартные оконные конструкции стали нормой, но производя окна, которые не вписываются в нормы ГОСТа, важно тщательно продумывать и прорабатывать габариты конструкции.

О том как правильно сделать замер окна — на видео:

Когда клиент закатывает нестандартное окно, он должен быть готов к повышенной стоимости такой модели, в сравнении с типовым вариантом.

Итак, в разные времена были различные стандарты окон. Согласно ГОСТ, габариты окон в многоквартирных домах отличаются от размеров частных домов.

Чтобы помещение было хорошо освещенным и безопасным для проживания, нужно придерживаться государственных стандартов во время постройки здания и при смене окон.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Размер проема окна – Размеры оконных проемов: стандартные габариты по ГОСТу

Отправить ответ

avatar
  Подписаться
Уведомление о
