Диаметры полипропиленовых труб для отопления: таблица и расчет

Содержание статьи

• Классификация труб из полипропилена
• Основные характеристики полипропиленовых труб
• Размеры полипропиленовых труб для отопления
• Размеры полипропиленовых труб для отопления частного дома

В современных строительных технологиях всё реже наблюдаем применение для монтажа магистралей труб из ставших привычными металлов. Сегодня всё чаще переходят на использование полимерных материалов. Например, для прокладки канализации их используют из ПВХ, а для систем отопления – пропиленовые. Они гораздо качественнее, долговечнее и эффективнее, чем металлические изделия.

Пропиленовые трубы применяют в следующих областях:

1. Системы центрального отопления;
2. Холодное водоснабжение;
3. Горячее водоснабжение;
4. Котельные;
5. Водяной пол с обогревом;
6. Стояки;
7. Системы орошения в сельском хозяйстве;
8. Транспортировка сжатого кислорода и химрастворов.

Классификация труб из полипропилена

Классификация полипропиленовых труб выделяет следующие разновидности:

• армированные алюминием. Алюминий может быть в виде сплошного листа, несплошного, может быть гофрированным. Армирование может выполняться как по внешнему краю, так и по середине изделия. Соединение с алюминием существенно повышает их стабильность работы и прочность;

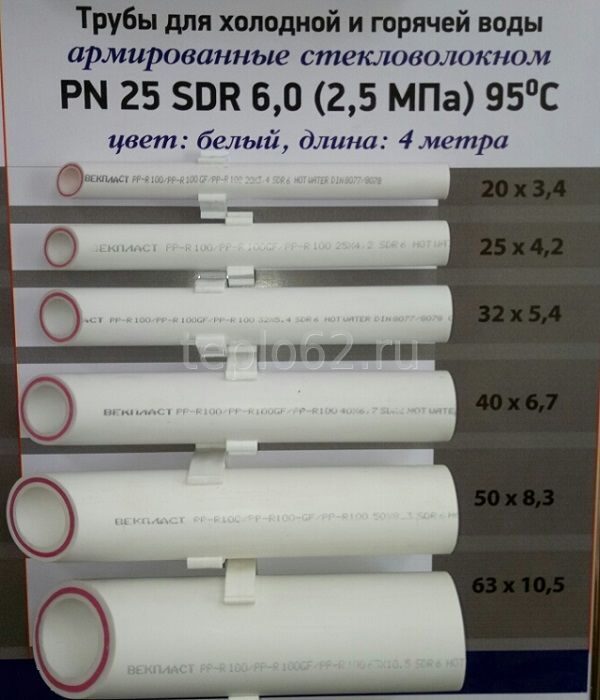

• армированные стекловолокном. Армирование выполняется по серединному слою;
• армированные композитом. Армирование выполняется композитом, включающим в себя пропиленовые составляющие и стекловолокно. Это помогает сделать лучше свойства этих изделий для использования в системах отопления.

Данная классификация уже сама по себе даёт представление о том, чем пропиленовые изделия лучше стальных.

Основные характеристики полипропиленовых труб

Пропиленовые изделия стали так популярны и востребованы в монтаже систем отопления в современном строительстве, благодаря совокупности своих эксплуатационных характеристик. Рассмотрим подробнее эти характеристики:

1. Отличная износостойкость изделий, благодаря их многослойной структуре;
2. Они не поддаются коррозии, что даёт возможность не тратить ресурсы на их окрашивание;
3. Высокая стойкость к гниению и разрушению;
4. Маленькая масса, что упрощает их транспортировку;
5. Отсутствие вибрации при движении жидкости в них и маленькое гидравлическое сопротивление;
6. Герметичность;
7. Защищённость от блуждающих токов;
8. Стойкость к высоким и низким температурам;
9. Устойчивость против химичского и механического разрушения;
10. Нетоксичность и экологичность;
11. Отсутствие благоприятных условий для возникновения бактерий, микроорганизмов, а также накипей и минеральных отложений;
12. Простота и удобство в монтаже и эксплуатации;
13. Доступная цена;
14. Универсальность;
15. Долговечность и гарантия не менее 50 лет службы.

Благодаря всем вышеперечисленным свойствам пропиленовыетрубы широко используются в современных строительных технологияхдля прокладки магистралей и систем подачи воды. Ввиду заявленной долговечности и гарантированного длительного срока службы, их можно проводить в виде как открытой, так и закрытой прокладки, а также прокладки по стенам.

Следует учесть, что заявленный производителями длительный срок службы этих изделий может существенно сократиться, если температура и давление жидкости не соответствуют нормам. Они могут выдерживать большое давление, но при низкой температуре. Либо наоборот – высокую температуру при низком давлении. Высокая температура при высоком давлении приведут к значительному снижению срока службы изделия.

Размеры полипропиленовых труб для отопления

Пропиленовые трубы имеют разные размеры в зависимости от тех участков, где их применяют. Основной характеристикой является диаметр.  Различают внутренний диаметр и внешний. Внешний диаметр зависит от гидродинамических расчётов участка, где планируется использование данного изделия.

Рассмотрим, какие диаметры применяются для решения различных задач в строительстве:

1. Большие диаметры свыше 200 мм применяются при строительстве больших объектов – магазинов, гостиниц, торговых центров, больниц, где планируется большое количество людей;
2. Диаметры в диапазоне от 20 до 32 мм используют для строительства небольшого здания или частногодома. Их удобно прокладывать, придавая необходимую форму;
3. Для горячего водоснабжения применяется диаметр 20 мм, а для монтажа стояков – 25 мм;
4. Для монтажа водяного пола с подогревом используют изделия, диаметр которых составляет 16-18 мм. Они легко гнутся, принимая необходимую форму укладки системы;

Ниже приведённая таблица покажет взаимозависимость различных параметров у таких изделий:

Размеры полипропиленовых труб для отопления частного дома

Рассчитать размеры полипропиленовой трубы для любого дома поможет специальная таблица. Учитывая перепады давлений и температур, используя массу различных сложных формул, вникать в которые не хочется да и нет никакой надобности, таблица даст возможность в зависимости от расхода воды за единицу времени определить какой нужен диаметр изделия для отопления данного конкретного дома.

Мы видим, чтов зависимости от расхода воды, теплового потока и скорости водыможем определить,какой диаметр подойдёт для отоплениядома.

Однако, как показала практика, для частногодома расчёты проводить не нужно – в этом случае просто рекомендуется использовать пропиленовые трубы диаметром 20 мм.Это избавляет нас от необходимости сверяться с таблицами размеров, погружаться в сложные технические формулы и даёт возможность без особых усилий определиться с тем, какой размер трубы для отопления лучше всего подойдёт для нашего дома.

Читайте также

• Можно ли прятать трубы отопления в стену
• Диаметр полипропиленовой трубы для отопления
• Как покрасить трубы отопления в квартире
• Короб для труб отопления

Размеры бухт полиэтиленовых труб

Трубы ПЭ ПП ПВХ с доставкой до объекта от одного дня

+7 (846) 225 13 00
+7 (927) 615 615 8
kutuluk@bk. ru

• Главная
• Важно знать
• Размеры бухт полиэтиленовых труб

ПНД — это полиэтилена низкого давления. Полиэтиленовые трубы часто называют как ПНД или ПЭ трубы.

SDR — это отношение наружного диаметра напорной ПНД трубы к толщине стенки.

Напорные трубы производятся по ГОСТ 18599-2001 и 50383-2009.

Синие маркировочные полосы, указывают на предназначение трубы для питьевой воды.

Полиэтиленовые трубы Д до 110 мм производятся в бухтах. Длина труб в бухте в основном 200м.

Самые широко используемые трубы  —  это трубы ПЭ 100 SDR 17 (цены на водопроводные трубы от SDR 9 до SDR 33).

Бухта трубы до 110 мм

Наружный диаметр трубы, мм	Длина трубы L, мм	Наружный диаметр бухты, мм		Внутренний диаметр бухты, мм		Ширина бухты b, мм
		SDR 21	SDR 17,6-11	SDR 21	SDR 17,6-11
20	200	—	600	—	400	470
25	200	—	750	—	500	470
32	200	—	970	—	650	470
40	200	1350	1200	950	800	470
50	100	1410	1340	1150	1000	450
	200	1650	1500
63	100	1778	1729	1450	1300	450
	200	2264	1930
75	100	2140	2010	1750	1500	450
90	100	2568	2412	2100	1800	450
110	100	3122	2948	2550	2200	450

Все, что вам нужно знать о размерах труб из ПВХ (размеры)

Трубы из поливинилхлорида (ПВХ) предлагают самые простые по своим характеристикам, универсальные, долговечные и доступные трубы для водопровода, строительства, дренажа и вентиляции.

Как только вы решите обратиться к лучшему производителю труб из ПВХ, вы, возможно, запутаетесь в разнообразии номеров и размеров. К счастью, чтобы узнать о различных типах и размерах (размерах) труб из ПВХ, требуется несколько минут.

9Трубы ПВХ 0002 делятся на разные категории в зависимости как от длины, так и от толщины их стенок. Толщина стенки трубы особенно важна во время строительных проектов, так как труба со слишком тонкой стенкой может лопнуть из-за давления.

Содержание

• 1 Размер труб из ПВХ (толщина): Таблица 40 и Таблица 80
• 2 Расчет толщины труб из ПВХ
  • 2.1 Шаг 1
  • 2.2 Шаг 2
  9 0011 2.3 Шаг 3
  • 2.4 Шаг 4
• 3 Длина трубы из ПВХ
• 4 Класс номинальных труб из ПВХ или ПВХ SDR
• 5 Вес трубы из ПВХ
• 6 Таблица размеров труб из ХПВХ и ПВХ — Таблица 40
• 7 Таблица размеров труб из ХПВХ и ПВХ — Расписание 80
• 8 Заключение
  • 8.1 Загрузка ресурсов, как показано ниже

Размер труб из ПВХ (толщина): График 40 и График 80

анализ их толщины. Здесь трубы делятся на две основные категории. Это трубы из ПВХ сортамента 40 и графика 80.

Разница заключается в толщине стенки трубы. Трубы из ПВХ сортамента 40 имеют более тонкие стенки, чем их аналоги сортамента 80. Если вы столкнулись с определенным номером графика, отличным от стандартных 40 или 80, знайте, что чем больше количество, тем толще стенка трубы.

Более толстые стенки удобны для применения в различных условиях давления и температуры. Чтобы помочь вам сделать правильную покупку, на трубах из ПВХ напечатаны или вышиты их график и рейтинг в фунтах на квадратный дюйм (PSI).

Итак, для вашего применения нужна более толстая труба из ПВХ или вам нужен относительно более тонкий ПВХ?

Расчет толщины труб из ПВХ

Формула, используемая для расчета толщины стенки трубы, довольно проста. Это метод определения размеров стенки трубы.

Шаг 1

Расположите линейку или измерительную ленту над отверстием трубы из ПВХ.

Шаг 2

Измерьте диаметр трубы от самой высокой точки внешней стены до нижней части внешней стены. Запишите это на листе бумаги.

Шаг 3

Измерьте диаметр от самой высокой внутренней стенки до нижней внутренней стенки. Запишите это число на листе бумаги.

Шаг 4

Подставьте два числа в следующую формулу:

Результат: (диаметр внешней стенки – диаметр внутренней стенки)/2. Полученное число и есть толщина стенки трубы.

Длина трубы из ПВХ

Другим ключевым фактором, который следует учитывать при выборе размеров ПВХ, является длина. Какова номинальная длина труб ПВХ?

Номинальная длина любой трубы из ПВХ составляет 30 футов. Это идеальная длина для большинства применений.

Вам решать, как начать резать или обрезать трубы из ПВХ, чтобы они идеально подходили для желаемого применения.

Трубы из ПВХ с номинальным классом или ПВХ SDR

Типы труб из ПВХ с маркировкой «Класс» (сокращенно «CL») соответствуют номинальному давлению трубы. Таким образом, трубы из ПВХ класса 200 рассчитаны на давление воды 200 фунтов на квадратный дюйм. Труба из ПВХ класса 315 рассчитана на давление воды 315 фунтов на квадратный дюйм. Прочность трубы ПВХ с маркировкой CL напрямую связана с номинальным давлением. Качественные трубы «Cl» имеют класс 125, класс 160, класс 200 и класс 315.

Наиболее популярны из них Cl 200 и Cl 315. Труба Cl 125 продается как недорогая труба для использования в ответвлениях спринклеров для тех, для кого низкая цена – это все. Он имеет очень тонкую стенку и легко ломается, если с ним не обращаться осторожно или если его не порезать инструментом для копания.

Во всех сценариях труба из ПВХ размером 1/2″ доступна только в SCH 40. Это часто связано с более тонкой стенкой 1/2″. Тем не менее, не рекомендуется использовать 1/2-дюймовую трубу из ПВХ, за исключением случаев, когда вам следует использовать SCH 40. Иногда вы можете найти 1/2-дюймовую трубу из ПВХ Cl 125 в магазинах со скидками благодаря очень низкой цене.

Очевидно, что система классов более логична для маркировки труб, так как сразу видно, насколько прочная труба указана на этикетке. К сожалению, более запутанная система «SCH» укоренилась в отрасли, и на сегодняшний день она более предпочтительна.

Вес трубы из ПВХ

Другим важным параметром, который следует учитывать, является вес трубы из ПВХ. Насколько тяжелая или легкая труба будет определять, подходит ли она для вашего применения.

Самый простой способ узнать вес трубы — использовать таблицу веса ПВХ. Из таблицы вы сможете найти приблизительный вес вашей трубы из ПВХ.

Еще один метод – использовать онлайн-калькулятор веса труб из ПВХ.

Размеры труб из ПВХ указаны ниже:

Таблица размеров труб из ХПВХ и ПВХ — График 40

Номинальный размер трубы	Внешний диаметр	Минимальная толщина стенки	Номинальный внутренний диаметр	Вес (фунт/100 футов)
(дюймы)	(дюймы)	(дюймы)	(дюймы)	ПВХ	ХПВХ
1/2	0,84	0,109	0,622	16	17
3/4	1,05	0,113	0,824	21	23
1	1. 315	0,133	1,049	32	34
1 1/4	1,66	0,14	1,38	43	46
1 1/2	1,9	0,145	1,61	51	55
2	2,375	0,154	2,067	68	74
2 1/2	2.875	0,203	2,469	107	118
3	3,5	0,216	3,068	141	154
4	4,5	0,237	4.026	201	220
5	5,563	0,258	5.047	273
6	6,625	0,28	6.065	353	386
8	8,625	0,322	7,981	539	581
10	10,75	0,365	10. 02	755	824
12	12,75	0,406	11,938	1001	1089
14	14	0,438	13.124	1180
16	16	0,5	15	1543

Таблица размеров труб из ХПВХ и ПВХ — Спецификация 80

Номинальный размер трубы	Внешний диаметр	Минимальная толщина стенки	Номинальный внутренний диаметр	Вес (фунт/100 футов)
(дюймы)	(дюймы)	(дюймы)	(дюймы)	ПВХ	ХПВХ
1/2	0,84	0,147	0,546	20	22
3/4	1,05	0,154	0,742	27	30
1	1,315	0,179	0,957	41	44
1 1/4	1,66	0,191	1,278	52	61
1 1/2	1,9	0,2	1,5	67	74
2	2,375	0,218	1,939	95	102
2 1/2	2,875	0,276	2,323	145	156
3	3,5	0,3	2,9	194	209
4	4,5	0,337	3,826	275	305
5	5,563	0,375	4,813	387
6	6,625	0,432	5,761	542	582
8	8. 625	0,5	7,625	805	883
10	10,75	0,593	9,564	1200	1309
12	12,75	0,687	11376	1650	180
14	14	0,75	12,5	1930
16	16	0,843	14.314	2544

Заключение

Всегда нужно покупать ПВХ нужного размера для любого применения. Например, негабаритный ПВХ может не идеально вписываться в структуру вашего здания. Читайте дальше, поскольку мы расскажем вам обо всем, что влечет за собой размеры и размеры труб из ПВХ.

ПВХ сортамента 40 и ПВХ сортамента 80: в чем разница?

Загрузка ресурсов, как показано ниже

РАЗМЕРЫ ПВХ ТРУБ PDF

Ссылки на другие источники:

Справочник: Все, что вам нужно знать о PETG

PETG и ABS: в чем отличия?

PETG и PLA: в чем разница?

Поликарбонат и акрил: в чем отличия?

Нейлон и полиэстер: в чем разница?

Trivex и поликарбонат: в чем отличия?

Информационный документ: Полное руководство по термоформованию

Размеры и применение труб из ПВХ

Тим Картер

Обе трубы имеют диаметр 4 дюйма, но у белой трубы сортамента 40 боковые стенки намного толще, чем у зеленой трубы SDR-35.

Обе трубы имеют диаметр 4 дюйма, но белая труба сортамента 40 имеет гораздо более толстые боковые стенки, чем зеленая труба SDR-35. (Тим Картер)

Тим Картер, Tribune Content AgencyСпросите строителя

В: Тим, я пошел купить пластиковую дренажную трубу, и после просмотра всех видов у меня начала болеть голова. Я решил покинуть магазин и провести небольшое исследование. У меня есть несколько проектов, для которых мне нужна пластиковая труба. Мне нужно добавить ванную комнату в пристройку к комнате, мне нужно заменить старые, потрескавшиеся глиняные водосточные трубы, и я хочу установить один из линейных французских водостоков, которые я видел на вашем сайте, чтобы высушить мой подвал. Можете ли вы дать мне краткое руководство по размерам и типам пластиковых труб, которые средний домовладелец может использовать в своем доме? — Лори М., Ричмонд, Вирджиния,

A: Довольно легко запутаться, так как существует так много разных пластиковых труб. Недавно я установил несколько особенную пластиковую трубу для вентиляции нового высокоэффективного котла моей дочери. Он сделан из полипропилена и может выдерживать гораздо более высокие температуры, чем стандартный ПВХ, который может использовать большинство сантехников.

Очень важно понимать, что существует множество различных пластиковых труб, которые вы можете использовать, и их химический состав довольно сложен. Я просто остановлюсь на самых основных из них, с которыми вы можете столкнуться или которые могут потребоваться вашим местным инспекторам.

Трубы из ПВХ и АБС-пластика, пожалуй, самые распространенные, с которыми вам придется столкнуться, когда дело доходит до дренажных труб. Линии водоснабжения — еще один шарик воска, и я даже не собираюсь еще больше вас смущать!

Я использовал ПВХ на протяжении десятилетий, и это фантастический материал. Как и следовало ожидать, он бывает разных размеров. Наиболее распространенными размерами, которые вы будете использовать в своем доме, будут 1,5, 2, 3 и 4 дюйма. Размер 1,5 дюйма используется для сбора воды, которая может вытекать из кухонной раковины, туалетного столика или ванны. 2-дюймовая труба обычно используется для слива душевой кабины или стиральной машины, и ее можно использовать в качестве вертикальной трубы для кухонной раковины.

3-дюймовая труба используется в домах для санузлов. 4-дюймовая труба используется в качестве канализации под полами или в подвалах для отвода всех сточных вод из дома в септик или канализацию. 4-дюймовая труба также может использоваться в доме, если она захватывает две или более ванные комнаты. Сантехники и инспекторы используют таблицы размеров труб, чтобы сказать им, какой размер трубы нужно использовать и где.

Толщина стенок труб различна, а также внутренняя структура ПВХ. Много лет назад все, что я использовал, было бы трубой из ПВХ сортамента 40 для водопровода дома. Теперь вы можете купить трубу из ПВХ сортамента 40, которая имеет те же размеры, что и традиционная труба из ПВХ, но имеет меньший вес. Это называется сотовый ПВХ. Он проходит большинство кодов и может работать на вас в вашей новой ванной комнате. Обязательно сначала уточните это у местного инспектора по сантехнике.

Внимательно осмотрите SDR-35 PVC на наличие внешних дренажных линий, которые вы хотите установить. Это прочная труба, и ее боковые стенки тоньше, чем у трубы сортамента Schedule 40. Я использовал трубу SDR-35 в течение десятилетий с фантастическим успехом. В последнем доме, который я построил для своей семьи, было более 120 футов 6-дюймовой трубы SDR-35, которая соединяла мой дом с городской канализацией.

Легкая пластиковая труба с отверстиями отлично подойдет для заглубленного линейного французского водостока. Убедитесь, что два ряда отверстий направлены вниз. Не ошибитесь и направьте их к небу, так как они могут быть забиты мелкими камнями, когда вы засыпаете трубу промытым гравием.

В: Тим, несколько месяцев назад сантехник установил несколько новых шаровых кранов в котельной. На днях я зашел в комнату, чтобы кое-что проверить, и на полу была лужа. Я был ошеломлен. К счастью, обошлось без повреждений. Я мог видеть капли воды, образующиеся на ручке шарового крана прямо над лужей. Я понятия не имею, как это может течь там. Вместо того, чтобы ждать сантехника, я могу починить это сам? Я боюсь создать большую утечку, так что скажи мне правду. Может лучше просто вызвать сантехника? —Брэд Г., Эдисон, Нью-Джерси

A: Я работаю мастером-сантехником с 29 лет и люблю это ремесло. Я сделал почти всю сантехнику на всех проектах, которые я построил. Мне всегда было приятно делиться своими знаниями с любопытными домовладельцами, и мне особенно нравится, что я могу помочь читателям сэкономить деньги на простом звонке в службу поддержки.

Шаровые краны, как и другие клапаны, имеют подвижные части. Они должны иметь уплотнение вдоль движущихся частей, чтобы вода внутри клапана не попала в ваш дом. На протяжении многих лет все виды материалов были упакованы в это очень узкое пространство, чтобы вода не просачивалась. Вот почему материалы в целом называются упаковкой.

Все, что вам нужно сделать, это снять шестигранную гайку, которая крепит ручку шарового крана к валу клапана.
