размеры метра гнутого и вес по ГОСТ
Швеллер – это специальное металлическое изделие, которое широко применяется в строительстве для придания наибольшей прочности возводимым конструкциям. Особенно распространено использование швеллера 8 мм в качестве опор.

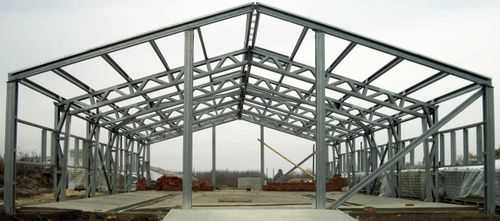

Сегодня швеллер является самым перспективным и поэтому наиболее часто используемым металлическим каркасом. Однако сортамент швеллера, произведенного по ГОСТ 8240-97, велик, поэтому в этой статье будет рассмотрен швеллер 8 мм.

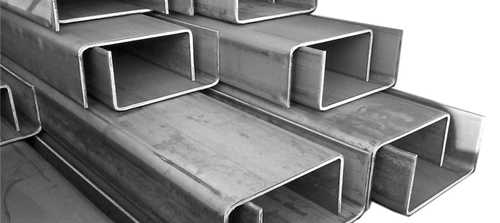

Фото швеллера, сделанного по ГОСТ
Производство
Весь сортамент швеллера производится согласно ГОСТ. Швеллер 8 не является исключением и также производится по правилам ГОСТ. Весь профиль изготавливается из сплавов с добавлением конструкционной углеродистой стали. Эта сталь имеет определенную марку ст3пс. В своем химическом составе она имеет множество металлов. Также при изготовлении применяется черный металл или алюминий. Особенно часто алюминий применяется для изготовления швеллера 8.
Весь профиль, в том числе и швеллер 8, по ГОСТ имеет общепринятые обозначения, которые говорят о способе изготовления:
- С – специальный швеллер, не имеющий размеров, прописанных в ГОСТ. Данный сортамент производится по заказу потребителя с параметрами и материалами указанными заказчиком;
- П – этот профиль имеет полки, параллельные основанию;
- У – профиль с полками, расположенными под углом к основаниям;
- Э – эконом-вариант. Производство осуществляется по ГОСТ, но используется меньшее количество металла;
- Л – облегченный вариант. При производстве данного типа швеллера приоритет отдают алюминию;
- В – специальная маркировка, обозначает швеллер, предназначенный для машиностроения. Использование швеллера 8 не свойственно в машиностроении.
Способы производства
В соответствии с ГОСТ швеллер 8 производится двумя способами:
- горячим прокатом;
- холодным прокатом.
Оба способа имеют существенные отличия, поэтому каждый из швеллеров применяется в определенном ряде случаев. Но для начала нужно более подробно объяснить каждый способ производства.
Горячекатаный швеллер
Исходя из названия, производится с применением высоких температур. Это необходимо для того, чтобы скрепить (сварить) полки профиля с основанием. В результате получается швеллер с острыми углами. Он способен выдерживать большие нагрузки, но при этом зачастую имеет существенную разницу в толщине каждой стенки. Горячекатаный швеллер 8 мм чаще всего используется в дверях-купе и при завершающих этапах строительства зданий. Также может служить для укрепления существующих каркасов и опор.
Холоднокатаный швеллер
Производится на специальных станках проката. Для изготовления используют цельный металлический лист, который изгибает станок. Профиль отличается тем, что имеет ровные скругленные концы. Как и предыдущий представитель, может иметь полки равной длины (равнополочный), так и разной (с уклоном на определенную полку). Имеет равную толщину всех сторон. Благодаря такому способу производства швеллер имеет более презентабельный вид, в отличие от горячекатаного. Поэтому чаще всего используется при отделочных работах. Швеллером 8 мм закрывают коммуникации. Дополнительно изолируют большое количество проводки в одном месте.
Размеры швеллера
Как уже было сказано ранее, весь сортамент производится в соответствии с ГОСТ 8240-97, поэтому все его размеры предусмотрены заранее. Сделано это для того, чтобы придать конструкции соответствующую прочность. Однако существует возможность сделать швеллер под заказ, при этом он помечается соответствующей буквой.
Размеры швеллера 8:
- ширина изделия 80 мм;
- высота полки 40 мм;
- толщина изделия 4,5 мм.
В длину швеллер 8 также изготавливается определенных размеров. Они варьируется от 4 до 12 метров. Однако стандартная длина – 6 метров. Производится также длиной 4 метра, 8 метров, наиболее используемая длина – 11,75 метров. Данный диапазон длины придуман неслучайно, он обеспечивает изделию необходимую жесткость и одновременно с этим эластичность профиля. Соответственно, большая длина при данных параметрах негативно скажется на прочности швеллера (изделие становится более гибким), а меньшая длина сделает его более хрупким (ломким).
На фото показана схема швеллера 8 в соответствии с ГОСТ 8240-97.
Вес швеллера
Несмотря на то, что швеллер производится из сплава металлов и обладает соответствующей прочностью, он имеет на удивление небольшую массу на один погонный метр. Это является еще одной причиной, по которой профиль так высоко ценится строителями. Но по весу сортамент швеллера делится в зависимости от способа производства (ранее указаны аббревиатуры буквы П, У). Поэтому вес швеллера 8 с прямыми полками составляет 7.051 кг/м. В то же время швеллер, произведенный под аббревиатурой «У» имеет вес 7,049 кг/м.
Преимущества швеллера 8
Сортамент швеллера 8 имеет огромное разнообразие. За счет современного производства сегодня можно найти профиль под свои нужды. Сортамент используется повсеместно, порой даже там, где простой человек не может себе представить. Несмотря на это, швеллер 8 имеет свои плюсы:
- Маленький вес. Благодаря низкому весу покупатель может транспортировать швеллер большими партиями. Также это очень удобно при работе на высоте.
- Выдерживает огромное осевое давление и давление на изгиб. В сочетании с первым пунктом ставит профиль вне конкуренции, так как он не вызывает высокую нагрузку на фундамент.
- Поскольку профиль изготовлен уже цельной деталью, то не придется его сваривать. Также возможно при помощи отверстий в профиле закреплять его и делать стяжки.
- Высокое качество и, благодаря этому, точность изделия. Обеспечивает моментальное применение без рихтовки и подгонки.
- Широта применения профиля. Швеллер 8 используется практически везде: в строительстве, отделочных работах.
Ограничением являются только фантазия проектировщика и прочность данного профиля.
metall.trubygid.ru
Швеллер горячекатаный 8 У длина 6м, 11,7м
Высота (h), мм: 80
Ширина полки (b), мм: 40
Толщина стенки (s), мм: 4,5
Толщина полки (t), мм: 7,4
Длина:
Масса 1 м, кг: 7,05
Метров в тонне: 141,8
ГОСТ: ГОСТ 8240-89
Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.
Выпускаются следующие виды горячекатаных швеллеров:
- с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
- с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.
Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.
Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.
Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.
| Наименование | Стоимость | Наличие |
| Швеллер горячекатаный 8 У длина 6м, 11,7м | уточняйте | В наличии |
Размеры, масса и количество метров в тонне швеллера горячекатаного
| Наименование | h | b | s | t | Масса 1 м, кг | Метров в тонне |
| Швеллер горячекатаный 5 П длина 6м, 11,7м | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 5 П н/д | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 6,5 П длина 6м, 11,7м | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 6,5 П н/д | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 8 У длина 6м, 11,7м | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 8 У н/д | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 10 П длина 6м, 11,7м | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 10 П н/д | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 | |
| Швеллер горячекатаный 12 П длина 6м, 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 14 У длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 14 П длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 16 У длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 16 П длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 18 У длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 18 П длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 20 У длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 20 П длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 22 У длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 22 П длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 24 У длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 24 П длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 27 У длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 27 П длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 30 У длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 30 П длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 40 У длина 11,5м | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |
metallbase.com
Швеллер горячекатаный сортамент | швеллер размеры
Прайс-лист на швеллер горячекатаный
Швеллер горячекатаный (г/к) производится по государственным стандартам, процесс изготовления подразделяется на: прокатку с учетом процента уклона угла внутренних граней (У), и прокатку с параллельными гранями полок швеллера (П).
Как правило, получают путём горячей прокатки. Существуют особые виды металлических швеллеров, специально изготавливаемые для использования при машино – вагоностроении. Всё гениальное просто — швеллер г/к уникален с точки зрения своей широкой специализации. Он не просто применим в качестве каркаса для разных сооружений во вне заводских условиях, а также с его помощью возможна без–сварная сборка различных конструкций.
Мы надеемся, что поставляемы нами материалы, будут лучшими из тех, что окружает Вас в процессе работе.
- По формам изготовления швеллер стальной различают:
- – с уклоном внутренних граней У
- – с параллельными гранями П
- – для вагоностроения В
- – швеллер для тракторов Т
Швеллер горячекатаный с уклоном и с параллельными гранями изготавливается по ГОСТу 8240–89, по длине различаются мерной и немерной длины. Швеллер сортамент которого включает в себя следующие длины: 11,7м; 11м; 10м; 12м, немерного от 6–12м.
- Размеры швеллера (параллельный уклон граней):
- 5П; 6,5П; 8П; 10П; 12П; 14П; 16П; 18П;
- 20П; 22П; 24П; 27П;
- 30П; 40П.
- Размеры г/к швеллера с внутренним уклоном граней:
- 8У; 10У; 12У; 14У; 16У; 18У;
- 20У; 22У; 24У; 27У; 30У; 40У.
Швеллер размеры и вес
| Номер швеллера | Размер швеллера, мм | Вес швеллера, кг/м | |||
| h | b | s | t | ||
| 5П | 50 | 32 | 4,4 | 7 | 4,84 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 5,9 |
| 8П | 80 | 40 | 4,5 | 7,4 | 7,05 |
| 10П | 100 | 46 | 4,5 | 7 | 8,59 |
| 12П | 120 | 52 | 4,8 | 7,8 | 10,4 |
| 14П | 140 | 58 | 4,9 | 8,1 | 12,3 |
| 16П | 160 | 64 | 5 | 8,4 | 14,2 |
| 16аП | 160 | 68 | 5 | 9 | 15,3 |
| 18П | 180 | 70 | 5,1 | 8,7 | 16,3 |
| 18аП | 180 | 74 | 5,1 | 9,3 | 17,4 |
| 20П | 200 | 76 | 5,2 | 9 | 18,4 |
| 22П | 220 | 82 | 5,2 | 9,5 | 21 |
| 24П | 240 | 90 | 5,6 | 10 | 24 |
| 27П | 270 | 95 | 6 | 10,5 | 27,7 |
| 30П | 330 | 110 | 6,5 | 11 | 31,8 |
| 33П | 330 | 105 | 7 | 11,7 | 36,5 |
| 36П | 360 | 110 | 7,5 | 12,6 | 41,9 |
| 40П | 400 | 115 | 8 | 13,5 | 48,3 |
* * Наличие и цены уточняйте у менеджеров.
Отдел продаж: (495) 767 13 67kpmtrade.ru
Швеллер стальной горячекатанный. Швеллер гнутый. ГОСТ 8240-89, 19425-74, 8278-75, 8281-80 Челябинск
- Швеллеры подразделяются на:
• стальные специальные. ГОСТ 19425-74;
• стальные гнутые равнополочные. ГОСТ 8278-75;
• стальные гнутые неравнополочные. ГОСТ 8281-80.
-
Швеллеры стальные горячекатанные (гост 8240-89), в свою очередь, делятся на:
• с параллельными гранями полок.
Сечение швеллера с уклоном внутренних граней полок, с параллельными гранями полок:
Размеры и вес швеллера горячекатанного. ГОСТ 8240-89
| № швеллера | h, мм | b, мм | s, мм | t, мм | Масса 1 м, кг | Метров в тонне |
| Швеллер с уклоном граней | ||||||
| 5 | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
| 6,5 | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| 8 | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
| 10 | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 12 | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
| 14 | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| 16 | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
| 18 | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
| 20 | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
| 22 | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
| 24 | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
| 27 | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
| 30 | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
| 40 | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
| Швеллер с параллельными гранями | ||||||
| 5П | 50 | 32 | 4,4 | 7,0 | 4,84 | 206,6 |
| 6,5П | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| 8П | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,84 |
| 10П | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| 12П | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,154 |
| 14П | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| 16П | 160 | 64 | 5,0 | 8,4 | 14,2 | 70,42 |
| 18П | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,35 |
| 20П | 200 | 76 | 5,2 | 9,0 | 18,4 | 54,35 |
| 22П | 220 | 82 | 5,4 | 9,5 | 21,0 | 47,62 |
| 24П | 240 | 90 | 5,6 | 10,0 | 24,0 | 41,67 |
| 27П | 270 | 95 | 6,0 | 10,5 | 27,7 | 36,1 |
| 30П | 300 | 100 | 6,5 | 11,0 | 31,8 | 31,447 |
| 40П | 400 | 115 | 8,0 | 13,5 | 48,3 | 20,7 |
Размеры и вес швеллера гнутого, равнополочного. ГОСТ 8278-75.
| h, мм | b, мм | s, мм | R (не более), мм | Масса 1 м, кг |
| 80 | 40 | 3 | 7 | 3,45 |
| 80 | 60 | 3 | 7 | 4,4 |
| 80 | 60 | 4 | 10 | 5,7 |
| 80 | 80 | 4 | 10 | 6,96 |
| 100 | 50 | 3 | 7 | 4,4 |
| 100 | 50 | 4 | 10 | 5,7 |
| 100 | 60 | 3 | 7 | 4,87 |
| 100 | 60 | 4 | 10 | 6,33 |
| 120 | 60 | 4 | 10 | 6,96 |
| 120 | 60 | 5 | 12 | 8,54 |
| 140 | 60 | 4 | 10 | 7,59 |
| 140 | 60 | 5 | 12 | 9,32 |
| 160 | 80 | 4 | 10 | 9,47 |
| 160 | 80 | 5 | 12 | 11,68 |
| 180 | 70 | 5 | 12 | 11,68 |
| 180 | 70 | 6 | 14 | 13,82 |
| 200 | 80 | 4 | 10 | 10,75 |
| 200 | 80 | 5 | 12 | 13,25 |
| 200 | 80 | 6 | 14 | 15,7 |
| 200 | 100 | 5 | 12 | 14,82 |
| 200 | 100 | 6 | 14 | 17,59 |
| 250 | 60 | 5 | 12 | 13,64 |
| 250 | 60 | 6 | 14 | 16,17 |
| 250 | 90 | 8 | 20 | 24,71 |
| 250 | 125 | 6 | 14 | 22,3 |
| 300 | 80 | 6 | 14 | 20,41 |
Теги: швеллер горячекатанный, швеллер гнутый, гост, размер, вес.
