Расчет утеплителя – Расчет объема утеплителя для стен

Содержание

Расчет объема утеплителя для стен

Информация по назначению калькулятора

Онлайн калькулятор утеплителя, предназначен для расчета количества и объема утеплителя для внешних стен и боковой поверхности фундаментов строений. В расчетах учитываются оконные и дверные проемы, а так же стоимость утеплителя и дополнительных материалов.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Пенополистирол (ППС) и Экструдированный пенополистирол (ЭППС)

Является одним из самых доступных и эффективных легких утеплителей. Более чем на 90% состоит из воздуха, который и является самым лучшим теплоизолятором. Обычный ППС применяется для утепления внешних стен строений, но так как он является влагопроницаемым материалом, применять его для утепления фундаментов не рекомендуется. Для этих целей лучше всего подходит ЭППС, который при утеплении фундаментов является так же и влагозащитным слоем.

Маты каменной (базальтовой) ваты

В настоящее время самыми известными производителями плит каменной ваты являются такие компании как «Rokwool» и «Технониколь».

Самыми главными преимуществами данного материала являются легкость обработки, для работы с ним вам не понадобится никакого специального оборудования, достаточно ножа или пилы, с мелкими зубьями. Стоит помнить, что плиты ваты должны стыковаться очень плотно, но при этом запрещено трамбовать их или же сжимать. Изнутри маты покрываются пароизоляционной мембраной, а снаружи – ветроизоляционной пленкой, это необходимо для того, чтобы защитить вату от влаги.

При сильном увлажнении каменная и минеральная вата теряет свои теплосберегающие характеристики

Напыляемые утеплители

Такой способ утепления в нашей стране распространен еще не слишком широко. В основном для утепления стен каркасных домов используют пенополиуретан. В его состав входят два жидких вещества, которые под давлением воздуха превращаются в пену, и после того как заполнится все пространство, его излишки срезаются. Работа с таким материалом напоминает работу с монтажной пеной.

Эковата

В последнее время стало очень популярным использование такого утеплителя как волокна целлюлозы или эковата. Она произведена из натурального материала и не требует дополнительной защиты, такой вид утеплителя наиболее подойдет тем, кто хочет сделать свой дом экологически чистым.

Известно два способа укладки: это сухой метод и влажный.

  • Сухой способ
  • - При помощи специальной машины, вата задувается изолированным слоем до тех пор, пока не будет достигнута необходимая плотность. Недостатком такого способа является то, что со временем она может дать усадку и начнет пропускать тепло в верхних слоях. Хотя многие производители дают гарантию, что усадки не будет не менее 20 лет.

  • Влажный способ
  • - можно осуществить при помощи специального оборудования, эковата под давлением «приклеивается» и к стенам и друг к другу, это позволяет избежать усадки. Главным минусом является то, что влажную укладку эковаты необходимо проводить снаружи до обшивки стен.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения по результатам расчетов

  • Количество утеплителя
  • - Общий объем необходимого утеплителя
  • Площадь утепления
  • - Общая площадь утепления с учетом фронтонов, оконных и дверных проемов
  • Количество дюбелей 'грибков'
  • - Общее количество дюбелей 'грибков' с расходом 6 штук на 1 квадратный метр утеплителя.
  • Вес утеплителя
  • - Общий вес утеплителя указанной плотности. Уточните плотность материала у продавцов.

stroy-calc.ru

Онлайн-калькулятор для расчета толщины утеплителя

Как и чем утепляться – пожалуй, один из главных вопросов, который встает перед владельцем загородной недвижимости. С наступлением первых холодов его решение приобретает все большую важность. Мы постарались облегчить вам выбор подходящего материала, представив небольшой  онлайн калькулятор для расчета толщины утеплителя. Он подходит для вычислений слоя теплоизоляции в составе типового пирога «несущая стена-утеплитель-отделка».

Расчет толщины утеплителя

Регион строительства (свой или ближайший к своему):

АстраханьБарнаулБелгородБрянскВладивостокВолгоградВоронежЕкатеринбургИвановоИжевскИркутскКазаньКалининградКемеровоКировКраснодарКрасноярскКурскЛипецкМагнитогорскМахачкалаМоскваНабережные ЧелныНижний НовгородНовокузнецкНовосибирскОмскОренбургПензаПермьРостов-на-ДонуРязаньСамараСанкт-ПетербургСаратовСимферопольСочиСтавропольТверьТольяттиТомскТулаТюменьУлан-УдэУльяновскУфаХабаровскЧебоксарыЧелябинскЯрославль

Несущий материал:

ЖелезобетонБетон с каменным гравием или щебнемБетон ячеистый (газобетон, пенобетон)Керамзитобетон, керамзитопенобетонКирпич глиняный на тяжелом раствореКирпич глиняный на легком раствореКирпич силикатный на тяжелом раствореКирпич керамический пустотныйКирпич силикатный пустотныйКирпич шлаковыйСосна и ель поперек волоконСосна и ель вдоль волоконДуб поперек волоконДуб вдоль вооконФибролит цементный

Толщина несущего материала (мм):

Отделочный материал:

Сосна и ель вдоль волоконСосна и ель поперек волоконДуб вдоль волоконДуб поперек волоконФибролит цементныйФанера клеенаяЦементно-песчаный растворИзвестково-песчаный растворСухая штукатуркаКартон облицовочныйПлиты древесно-волокнистые и древесно-стружечныеГипсокартонПанели ПВХМраморГранит, базальт

Толщина отделочного материала (мм):

Воздушная прослойка, толщина (мм):

Утеплитель (свой или близкий по свойствам):

Isover Венти, СтандартIsover Классик, ФасадIsover Лайт, ОптималKnauf Insulation Термо Плита 037Knauf Insulation Термо Ролл 040Knauf Insulation Фасад Термо ПлитаRockwool Венти БаттсRockwool Кавити, Флекси БаттсRockwool Лайт, Пластер, Фасад БаттсURSA GEOURSA PureOneURSA TerraURSA XPSГазостекло, пеностеклоГравий керамзитовыйГравий шунгизитовыйМаты минераловатные прошивные (75 кг/куб.м)Маты минераловатные прошивные (100-125 кг/куб.м)Маты минераловатные на синтетическом связующем (75-125 кг/куб.м)Маты минераловатные на синтетическом связующем (175-225 кг/куб.м)Маты и полосы из стеклянного волокна прошивныеПеноплэкс СтенаПенополистирол (40 кг/куб.м)Пенополистирол (100 кг/куб.м)Пенополистирол (150 кг/куб.м)Пенополистирол СтиропорПенополиуретанПлиты минераловатные на синтетическом и битумном связующих (75-150 кг/куб.м)Плиты минераловатные на синтетическом и битумном связующих (200-250 кг/куб.м)Плиты минераловатные на органофосфатном связующемПлиты минераловатные на крахмальном связующемПлиты из стеклянного штапельного волокна на синтетическом связующемТехноНиколь Техноблок Стандарт (Оптима), Техновент ОптимаТехноНиколь Техноблок Проф, Техновент СтандартТехноНиколь Техновент Проф, ТехнофасТехноНиколь Технолайт ЭкстраТехноНиколь Технолайт Оптима, ПрофЩебень из доменного шлакаЭкструдированный пенополистирол СтайрофоамЭкструдированный пенополистирол СтиродурЭкструдированный пенополистирол XPS ТехноНиколь


Небольшая памятка по использованию калькулятора:

  • обратите внимание, что в списке городов представлены далеко не все населенные пункты России. Поэтому старайтесь выбирать варианты, минимально удаленные от месторасположения вашего дома. Это важно, т.к. данный параметр определяет средние зимние температуры;
  • все численные значения (толщины) выводятся в миллиметрах. На всякий случай: в 1 м 100 см или 1000 мм;
  • подробные характеристики утеплителей советуем смотреть на сайтах производителей. Там же вы найдете рекомендуемые цены на данный вид продукции;
  • все расчеты являются ориентировочными, поэтому не лишним будет прибавить к полученным результатам 10%

Получив в результате вычислений толщину теплоизоляции и зная площадь стен, несложно вычислить объем утеплителя. Надеемся, это будет полезно.

Загрузка...

Понравилась статья? Поделиться с друзьями:

cdelayremont.ru

Онлайн калькуляторы для расчета утепления стен

УтеплениеДом можно смело называть уютным при условии, что он теплый. Для сокращения теплопотерь необходима качественная и грамотная теплоизоляция. Это касается не только стен дома (на которые, к слову, приходится порядка 50% всех потерь тепла), но и пола, крыши, фундамента, балкона или лоджии. На сегодняшний день выполнить требуемые расчеты, а значит, и выбрать самый подходящий утепляющий материал с целью последующей его установки, можно двумя способами:

* обратившись к профессионалам (не бесплатно, разумеется), которые специализируются на утеплении;

* сделать все самостоятельно – здесь вы можете воспользоваться либо специальной формулой, либо одним из наших онлайн-калькуляторов.

Так, в случае со специалистами все предельно ясно: заплатить определенную сумму – получить на руки готовый результат. Однако если вы намерены надежно утеплить дом, но желаете при этом сэкономить, рекомендуем изучить методы собственноручного расчета теплоизоляции.

На заметку! В рубрике «Утепление» нашего портала вы сможете подобрать теплозащитные характеристики любой интересующей вас конструкции здания, а также выяснить, имеет ли место чрезмерное накопление влаги в них при эксплуатации.

Насчет формулы – здесь все на ваше усмотрение. Но учтите, что для расчетов потребуются некоторые цифры (теплопроводность материала, к примеру, или температура воздуха внутри/снаружи дома). Одна из таких формул приведена ниже.

Формула расчета утеплителя

Если же вы боитесь совершить ошибку в расчетах, то обязательно воспользуйтесь одним из наших бесплатных онлайн-калькуляторов! Мы специально подготовили десятки полезных программ, с помощью которых можно рассчитать количество/толщину утепляющего материала. А пошаговые инструкции и дельные советы помогут вам выполнить расчет максимально точно!



stroyday.ru

Правила и примеры расчета толщины утеплителя

Теплый дом — мечта каждого владельца, для достижения этой цели строятся толстые стены, проводится отопление, устраивается качественная теплоизоляция. Чтобы утепление было рациональным необходимо правильно подобрать материал и грамотно рассчитать его толщину.

Какие данные нужны для расчета толщины утеплителя?

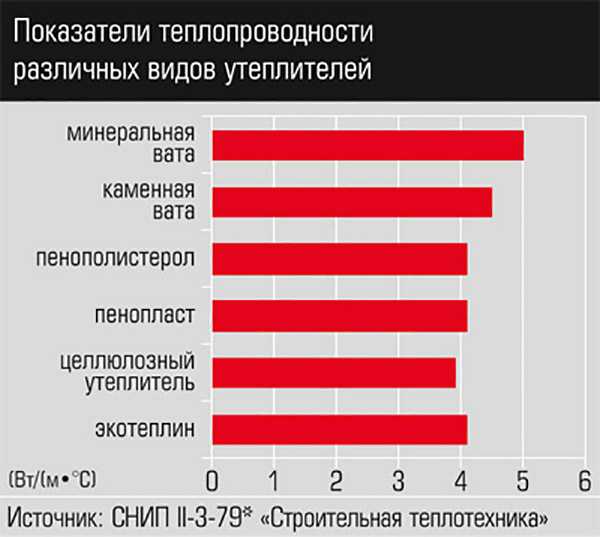

Размер слоя изоляции зависит от теплового сопротивления материала. Этот показатель является величиной, обратной теплопроводности. Каждый материал — дерево, металл, кирпич, пенопласт или минвата обладают определенной способностью передавать тепловую энергию. Коэффициент теплопроводности высчитывается в ходе лабораторных испытаний, а для потребителей указывается на упаковке.

Если материал приобретается без маркировки, можно найти сводную таблицу показателей в интернете.



Название материала



Теплопроводность, Вт/м*К



Бетон



1,51



Кирпич силикатный



0,7



Пенобетон



0,29



Дерево



0,18



ДСП



0,15



Минеральная вата



0,07-0,048



Экструдированный пенополистирол



0,036



Пенополиуретан



0,041-0,02



Пенополистирол



0,05-0,038



Пеностекло



0,11

Теплосопротивление материала ® является постоянной величиной, его определяют как отношение разности температур на краях утеплителя к силе проходящего через материал теплового протока. Формула расчета коэффициента: R=d/k, где d — толщина материала, k — теплопроводность. Чем выше полученное значение, тем эффективней теплоизоляция.

Почему важно правильно рассчитать показатели утепления?

Теплоизоляция устанавливается для сокращения потерь энергии через стены, пол и крышу дома. Недостаточная толщина утеплителя приведет к перемещению точки росы внутрь здания. Это означает появление конденсата, сырости и грибка на стенах дома. Избыточный слой теплоизоляции не дает существенного изменения температурных показателей, но требует значительных финансовых затрат, поэтому является нерациональным. При этом нарушается циркуляция воздуха и естественная вентиляция между комнатами дома и атмосферой. Для экономии средств с одновременным обеспечением оптимальных условий проживания требуется точный расчет толщины утеплителя.

Расчет теплоизоляционного слоя: формулы и примеры

Чтобы иметь возможность точно рассчитать величину утепления, необходимо найти коэффициент сопротивления теплопередачи всех материалов стены или другого участка дома. Он зависит от климатических показателей местности, поэтому вычисляется индивидуально по формуле:

ГСОП=(tв-tот)xzот

tв — показатель температуры внутри помещения, обычно составляет 18-22ºC;

tот — значение средней температуры;

zот — длительность отопительного сезона, сутки.

Значения для подсчета можно найти в СНиП 23-01-99.

При вычислении теплового сопротивления конструкции, необходимо сложить показатели каждого слоя: R=R1+R2+R3 и т. д. Исходя из средних показателей для частных и многоэтажных домов определены примерные значения коэффициентов:

  • стены — не менее 3,5;
  • потолок — от 6.

Толщина утеплителя зависит от материала постройки и его величины, чем меньше теплосопротивление стены или кровли, тем больше должен быть слой изоляции.

Пример: стена из силикатного кирпича толщиной в 0,5 м, которая утепляется пенопластом.

Rст.=0,5/0,7=0,71 — тепловое сопротивление стены

R- Rст.=3,5-0,71=2,79 — величина для пенопласта

Имея все данные, можно рассчитать необходимый слой утеплителя по формуле: d=Rxk

Для пенопласта теплопроводность k=0,038

d=2,79×0,038=0,10 м — потребуются плиты пенопласта толщиной в 10 см

По такому алгоритму легко подсчитать оптимальную величину теплоизоляции для всех участков дома, кроме пола. При вычислениях, касающихся утеплителя основания, необходимо обратиться к таблице температуры грунта в регионе проживания. Именно из нее берутся данные для вычисления ГСОП, а далее ведется подсчет сопротивления каждого слоя и искомая величина утеплителя.

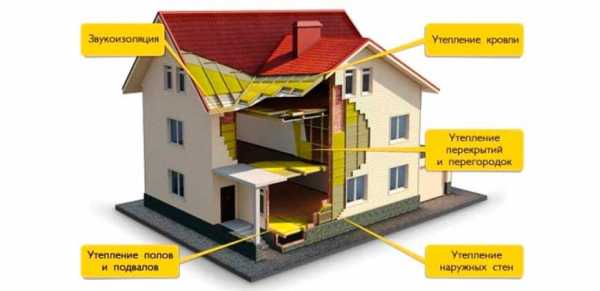

Популярные способы утепления дома

Выполнить теплоизоляцию здания можно на этапе возведения или после его окончания. Среди популярных методов:

  • Монолитная стена существенной толщины (не менее 40 см) из керамического кирпича или дерева.
  • Возведение ограждающих конструкций путем колодезной кладки — создание полости для утеплителя между двумя частями стены.
  • Монтаж наружной теплоизоляции в виде многослойной конструкции из утеплителя, обрешетки, влагозащитной пленки и декоративной отделки.

По готовым формулам произвести расчет оптимальной толщины утеплителя можно без помощи специалиста. При вычислении следует округлять число в большую сторону, небольшой запас величины слоя теплоизолятора будет полезен при временных падениях температуры ниже среднего показателя.

remontami.ru

Как правильно расчитать толщину утеплителя

02.12.2014

Энергетические ресурсы во всем мире увеличиваются в стоимости. Подобная тенденция заставляет подумать над вариантами более экономичного отопления. Установка современного оборудования способна лишь частично решить возникшую проблему. Только качественное утепление строительных конструкций может удержать драгоценное тепло внутри и не пустить прохладу.

Содержание статьи:

Не многие знают, каким именно должен быть теплоизоляционный слой и как проводится расчет толщины утеплителя. Достаточно ошибиться на пару сантиметров, чтоб столкнуться в дальнейшем с многочисленными проблемами. В одних случаях они легко поправимы, в других – требуют больших материальных затрат.

Видео инструкция

Что желательно знать?

Начиная проведение расчетов необходимо уточнить из каких материалов изготовлены поверхности и каковы их теплотехнические свойства. Среди них особое внимание уделяются двум показателям:

  • Теплопроводность
  • Коэффициент сопротивления теплопередачи

Они в полной мере способны отразить, каковы будут потери тепла на каждом квадратном метре без утепления поверхностей. Узнать подробнее о большинстве материалов можно ознакомившись со СНиП под номером 2-3-79.

В вышеназванном документе необходимо взять коэффициент ГСОП (отопительный период в градусах-сутках). На нем основывается один из важнейших показателей – сопротивление теплопередаче.

Читайте так же основные нормы и рекомендации СНиП к сисемам отопления — вот тут

Большинство современных домов возводятся из кирпича-пенобетона, характеристики которого подробно описаны в СНИП II 3 79. Плотность материала может быть различной, но на практике применяют изделия с соответствующим показателем от 0.6 до 1 тысячи кг/м. куб.

Согласно СНиП, для пенобетонного кирпича основные показатели равны:

  • ГСОП – 6000
  • Сопротивление теплопередаче – более 3,5 град. С х кв.м./Вт (для стен)
  • Сопротивление теплопередаче – более 6 град. С х кв.м./Вт (для потолка)

Если слоев несколько, общий показатель сопротивления рассчитывается как сумма каждого из них. Таким образом рекомендуется точно знать, из каких материалов возводилась коробка дома.

СНиП 3.03.01-87 – важный для ознакомления документ, когда проводится расчет толщины утеплителя. В нем подробно описываются устройство и проектирование теплоизоляции для жилых помещений. Одно из главных правил – укладку теплоизолятора нужно проводить снаружи. Лишь отдельные квартиры многоэтажного дома могут утепляться изнутри, когда проведение внешних работ невозможно по объективным причинам.

Пример расчета

Для расчета системы утепления зданий во внимание необходимо принять огромное число сторонних факторов. Среди них особенно важными считаются характеристики ограждений, рассмотренные в предыдущем разделе, и климатические особенности региона.

Затем необходимо определиться с технологией проводимых работ и избрать подходящий материал для утепления. Весь дом рекомендуется обкладывать теплоизолятором одной марки.

Обязательно утепляются трубопроводы, идущие с улицы внутрь помещения. Через такие участки теряется не менее 25-30% драгоценной энергии.

Предполагается, что значение сопротивления теплопроводности расчете толщины утеплителя для стен и потолков уже определено. Если они не соответствуют желаемым значениям (6 для потолка и 3.5 для стен), придется утеплять поверхности. Необходимо рассчитать данные показатели для утеплителя по формулам:

  • Стена – R = 3.5 – [R стены]
  • Потолок – R = 6 – [R потолка]

Затем следует определить толщину утеплителя, взяв за основу простую формулу:

p = R * k

Здесь p – искомая толщина слоя теплоизоляции, k – теплопроводность рассматриваемого утеплителя.

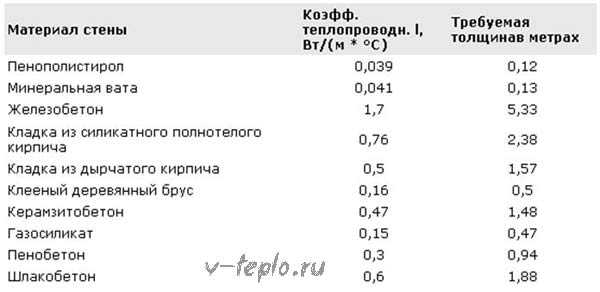

Если выбираются популярные для многих теплоизоляционные материалы – пенопласт или минеральная вата, строители рекомендуют принимать минимальную толщину слоя, равную 10 см. Этому правилу придерживаются, даже когда рассчитанное значение оказалось значительно меньше.

Популярные способы утепления стен

Утеплить поверхности сегодня можно самыми различными способами. Все они могут делиться на подтипы по двум критериям:

  • Выбранному утеплителю
  • Способу проведения монтажных работ

Набирает большую популярность метод под названием моностена. Она представляет собой перегородку исключительно из одного материала – древесины или кирпича. Толщина свыше 40 см позволяет забыть о дополнительном утеплении.

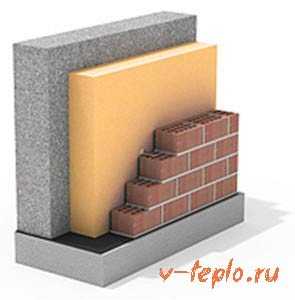

Второй тип – многослойный пирог. В этом случае утеплитель располагают внутри стены между наружной и внутренней панелью. Если теплоизоляция предусматривается на этапе возведения перегородок – проблем не возникнет.

Когда утеплитель нужно поместить в уже выстроенные стены, содержащие полости – работу доверяют исключительно специалистам. Так как операция проводится «в слепую», у них должно быть в распоряжении специальное оборудование (эндоскопическая камера или телевизор), позволяющее наблюдать за всем происходящим.

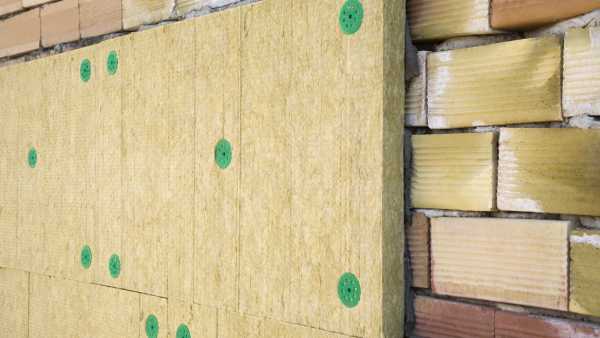

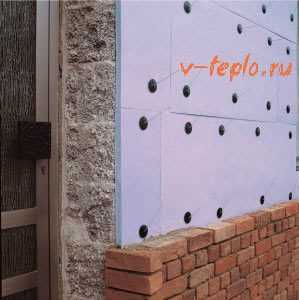

Третий вариант – нанесение утеплителя снаружи на поверхность стен с последующим его сокрытием. Декорирование может быть любым: оштукатуривание, плитка, сайдинг и т. п. В этом случае особое внимание уделяется парорегуляции, гидроизоляции и ветровой защите.

Возможные проблемы, связанные с выбором неправильной толщины утеплителя

Продумывая, но не производя расчет толщины утеплителя фасадной части помещений, многие хозяева действуют по принципу: больше-лучше. Некоторые из них угадывают с толщиной слоя и вряд ли столкнуться с проблемами в дальнейшем. Однако возможны два варианта, когда она была выбрана неверно:

  • Слой слишком большой
  • Слой слишком маленький

Слой теплоизоляции слишком большой

Один из самых распространенных принципов «больше-лучше» неверен. Увеличение толщины, как правило, не приносит никакой экономической выгоды. Часть вложенных денежных средств в материалы будут потрачены напрасно.

Для каждого теплоизоляционного материала можно выделить оптимальный слой, который практически не пропускает воздушные потоки. Достигнув его, стены перестают дышать. Возможно образование конденсата, который будет разрушать строительные материалы. При этом внутренняя обстановка внутри помещения не изменится.

Слой теплоизоляции слишком маленький

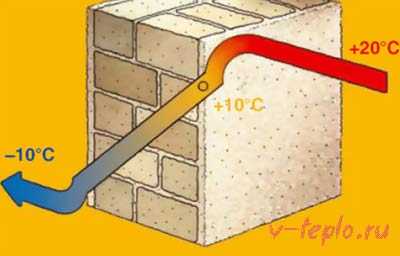

Точка росы – понятие, с которым должен быть знаком каждый, кто начинает строительные работы. Она показывает, в каком именно месте начнется выделение конденсата межу двумя пространствами с различными температурами: внутренним и наружном.

Если толщина утеплителя будет меньше оптимальной, точка росы расположится внутри стены. Образование в ней влаги начнет вызывать внутренние разрушения, появление грибков и плесени. Если фасад оформлен и не моет быть дополнительно утеплен, потребуются дополнительные вложения на специальное осушительное оборудование. Последнее повлечет увеличение трат на электроэнергию и т. д.

Подводим итоги

Произвести расчет толщины утеплителя, ознакомившись с различными инструкциями и документами, способен каждый. Пренебрегать этим этапом нельзя, а по возможности следует проконсультироваться и даже попросить непосредственной помощи у специалиста. Затраченные время и средства незаметно, но очень быстро окупятся.

Производить расчет утеплителя рекомендуется в ситуациях, когда еще не были закуплены рабочие материалы. Сравнив различные их разновидности, можно выбрать самые подходящие варианты.


Вам может понравиться

v-teplo.ru

Как рассчитать толщину утеплителя

Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).

Что значит «утеплиться правильно»

Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.

Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.

Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.

Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.

Принципы расчёта утепляющего слоя

Теплопроводность и термическое сопротивление

Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.

Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.

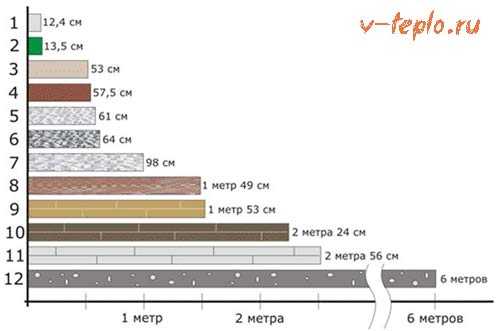

Кирпич, сталь, бетон, стекло, деревянный брус… - каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.

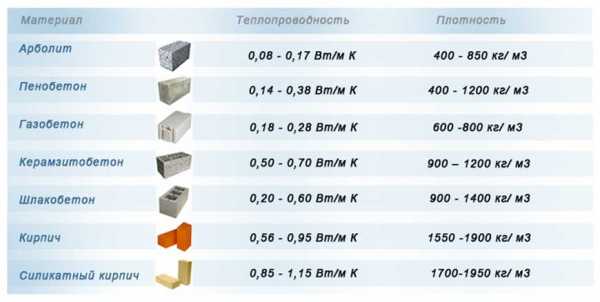

Приведём данные для некоторых основных материалов в виде таблицы.

МатериалКоэффициент теплопроводности Вт/(м*К)
1Сталь52
2Стекло1,15
3Железобетон с щебнем1,7-2
4Минеральная вата0,035-0,053
5Сосна влажности 15%0,15-0,23
6Кирпич с пустотами0,44
7Кирпич сплошной0,67- 0,82
8Пенопласт0,04-0,05
9Пенобетонные блоки0,3-0,5

Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…

Для расчёта термического сопротивления используют следующую общедоступную формулу:

R=d/k.

Показатель «d» здесь означает толщину слоя, а показатель «k» - теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.

Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.

Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.

Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.

Существуют ли требования к тепловому сопротивлению

Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.

Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.

Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):

Регион по градусо-суткамОкнаСтеныПерекрытия холодного чердака и холодного подвала
20000,32,12,8
40000,452,83,7
60000,63,54,6
80000,74,25,5
100000,754,96,4
120000,85,67,3

Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.

Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.

ГородГрадусо-сутки Dd отопительного периода при температуре, + С
242220181614
Абакан730068006400590055005000
Анадырь10700101009500890082007600
Арзанас620058005300490045004000
Архангельск720067006200570052004700
Астрахань420039003500320029002500
Ачинск750070006500610056005100
Белгород490046004200380034003000
Березово (ХМАО)900085007900740069006300
Бийск710066006200570053004800
Биробиджан750071006700620058005300
Благовещенск750071006700620058005400
Братск810076007100660061005600
Брянск540050004600420038003300
Верхоянск134001290012300117001120010600
Владивосток550051004700430039003500
Владикавказ410038003400310027002400
Владимир590054005000460042003700
Комсомольск-на-Амуре780073006900640060005500
Кострома620058005300490044004000
Котлас690065006000550050004600
Краснодар330030002700240021001800
Красноярск730068006300590054004900
Курган680064006000560051004700
Курск520048004400400036003200
Кызыл880083007900740070006500
Липецк550051004700430039003500
Санкт Петербург570052004800440039003500
Смоленск570052004800440040003500
Магадан900084007800720067006100
Махачкала320029002600230020001700
Минусинск470069006500600056005100
Москва580054004900450041003700
Мурманск750069006400580053004700
Муром600056005100470043003900
Нальчик390036003300290026002300
Нижний Новгород600053005200480043003900
Нарьян-Мар900085007900730067006100
Великий Новгород580054004900450040003600
Олонец630059005400490045004000
Омск720067006300580054005000
Орел550051004700420038003400
Оренбург610057005300490045004100
Новосибирск750071006600610057005200
Партизанск560052004900450041003700
Пенза590055005100470042003800
Пермь680064005900550050004600
Петрозаводск650060005500510046004100
Петропавловск-Камчатский660061005600510046004000
Псков540050004600420037003300
Рязань570053004900450041003600
Самара590055005100470043003900
Саранск600055005100570043003900
Саратов560052004800440040003600
Сортавала630058005400490044003900
Сочи1600140012501100900700
Сургут870082007700720067006100
Ставрополь390035003200290025002200
Сыктывкар730068006300580053004900
Тайшет780073006800630058005400
Тамбов560052004800440040003600
Тверь590054005000460041003700
Тихвин610056002500470043003800
Тобольск750070006500610056005100
Томск760072006700620058005300
Тотьна670062005800530048004300
Тула560052004800440039003500
Тюмень700066006100570052004800
Улан-Удэ820077007200670063005800
Ульяновск620058005400500045004100
Уренгой10600100009500890083007800
Уфа640059005500510047004200
Ухта790074006900640058005300
Хабаровск700066006200580053004900
Ханты-Мансийск820077007200670062005700
Чебоксары630058005400500045004100
Челябинск660062005800530049004500
Черкесск400036003300290026002300
Чита860081007600710066006100
Элиста440040003700330030002600
Южно-Курильск540050004500410036003200
Южно-Сахалинск65006005600510047004200
Якутск114001090010400990094008900
Ярославль620057005300490044004000

Примеры расчёта толщины утеплителя

Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.

Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.

Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(м*К), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).

То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).

В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.

Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.

Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).

Применение калькуляторов

Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.

Рассмотрим некоторые варианты:

http://www.xps.tn.ru/calculate/

http://calc.rockwool.ua/#professional

http://www.penoplex.ru/school/index.php?step=4

http://www.knaufinsulation.ru/kalkulyator-dlya-rascheta-kolichestva-teploizolyatsii-0

В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.

Вот некоторые особенности использования программ:

1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.

2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.

3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.

4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.

5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.

6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки...

7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.

Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.

utepliteli-77.ru

калькулятор расчета толщины утеплителя (теплоизоляции) для стен

Содержание

В процессе утепления стен минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.

Только после расчета следует приступать непосредственно к монтажу утеплителя. Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?

Монтаж пенополистирольных плит на стену

Сейчас мы в этом подробно разберемся.

1 Зачем нужен расчет?

Кто-то из вас может задать закономерный вопрос, а зачем собственно рассчитывать все так дотошно?

Ведь можно просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.

И действительно, при отделке тех же стен часто расчет вообще не выполняется. Но это не всегда правильно.

Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.

Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.

С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ. Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.

Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивая лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта – это тоже деньги.

В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может существенно отразиться на вашем кошельке.
к меню ↑

1.1 Что такое точка росы?

Второй – более неочевидный момент, заключается в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.

Точкой росы называют место отложения конденсата. Конденсат образуется из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен постоянно подвергается воздействию пара, так как пар – это продукт жизнедеятельности человека.

Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если стена не защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

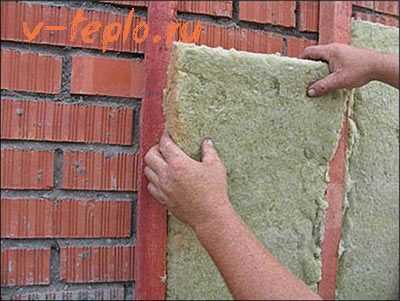

Внутреннее утепление стен минеральной ватой по каркасу

Однако выход пара может существенно затрудниться, если температура разных конструкций имеет разные показатели.

Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи. Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других подобных неприятностей.

Образуется конденсат из-за того, что неутепленные стены имеют пониженную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.

Именно в этом месте при образовании конфликта температур происходит физический процесс образования конденсата.

Если человек позаботился о монтаже утеплителя на поверхность стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.

Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.

А всего этого можно избежать, если использовать калькулятор для расчета рабочей толщины теплоизоляции стен.
к меню ↑

1.2 Функции калькулятора

Выполнять расчет толщины для утепления стены можно вручную, а можно и с помощью калькулятора.

Калькулятор в привычном понимании – это специальная вычислительная машина, которая помогает проводить нам расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.

Однако в данном случае подразумевается другой калькулятор. Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.

Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует определенные материалы.

Так, стены могут быть выполнены из:

  • Кирпича;
  • Бетона;
  • Легких блоков;
  • Древесины и т.д.

Слой утеплителя в пустотелой стене из пеноизола

При этом каждый материал имеет свою теплопроводность и влияет на конструкции. Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:

То есть по сути, все что от нас требуется – заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программой, он содержит в себе все необходимые для работы данные.

Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.

Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.

Такие программы существенно упрощают жизнь людям. Даже далекому от математических формул и строительства человеку справиться с ними будет достаточно легко.
к меню ↑

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

  • R – непосредственно теплосопротивление;
  • P – толщина слоя;
  • k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.
к меню ↑

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.
к меню ↑

2.2 Пример расчета теплоизоляционных конструкций (видео)

uteplimvse.ru

Расчет утеплителя – Расчет объема утеплителя для стен

Отправить ответ

avatar
  Подписаться
Уведомление о
