Расчет размеров прямой лестницы на тетивах


Масштаб чертежа 1: 0.512345678910

Укажите размеры в миллиметрах

Высота проема Y
Длина проема X
Ширина лестницы Z

Количество ступеней C 123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100

Толщина ступеней W
Выступ края ступеней F
Толщина тетивы T

Показывать подступенки H

Верхняя ступень ниже пола 2 этажа SP

Изменить направление подъема LR

в цвете
черно-белый чертеж


Автор проекта: Дмитрий Житов        © 2007 — 2023
FacebookVkontakte

Место приема благодарностей…


Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования.
К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа.
Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами.
Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней.
После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Онлайн расчет лестниц — 16 калькуляторов

Лестница – незаменимый элемент оформления дома, здания или сооружения высотой более одного этажа. Важно понимать, что неправильные вычисления могут привести к довольно серьёзным последствиям, вплоть до деформации или обвалу конструкции. Именно поэтому, следует обращаться к профессионалам или пользоваться профессиональным расчётом лестницы – специальным калькулятором, который поможет это сделать.

https://perpendicular.pro обеспечивает лучшие условия для калькуляции лестниц, их размеров и объёмов материалов, которые придётся израсходовать на их возведение. Среди предлагаемых на сайте можно выбрать и рассчитать самые популярные на сегодняшний день бетонные, деревянные и железные лестницы.

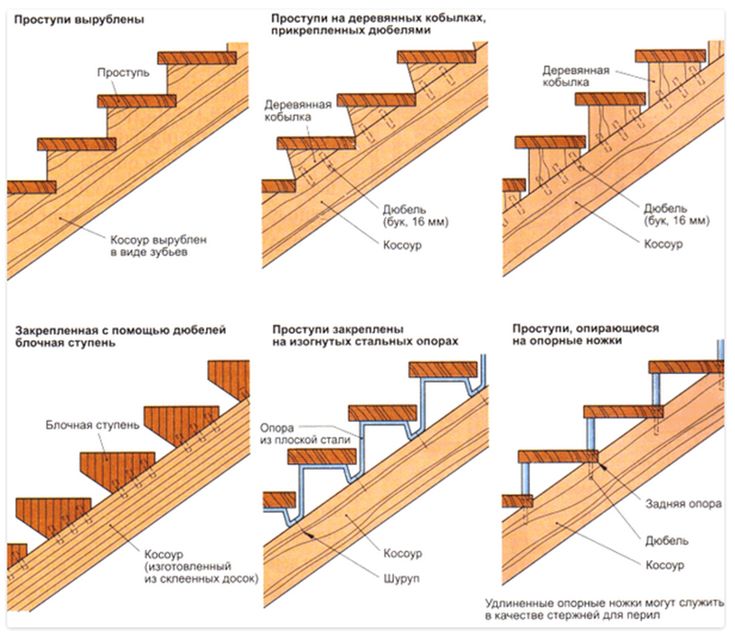

Широко представлено разнообразие возможных типов: винтовые, маршевые, комбинированные. Для удобства их классифицируют по разновидностям несущего элемента. Это могут быть косоуры, больцы, тетивы и другие – более редкие, но тоже встречающиеся элементы.

На нашем сайте представлен 3D калькулятор расчёта лестниц,который позволяет выполнить максимально точные вычисления.

Типы калькуляторов на нашем сайте:

  • Для расчета лестниц с прямыми и забежными ступенями;
  • Для лестниц с забежными ступенями и поворотом на 90 и 180 градусов;
  • Для прямых лестниц на косоурах;
  • Для прямых лестниц с пролётами и площадками;
  • Для лестниц с поворотом 90 и 180 градусови тетивой зигзаг;
  • Для винтовых лестниц.

Поможет выполнить расчет лестницы онлайн калькулятор — с чертежами, уточнениями, а также детальным описанием нюансов, ведь чем сложнее такая конструкция, тем сложнее самостоятельно правильно рассчитывать лестницу.

Тщательно выверенные программные алгоритмы установленного на нашем сайте калькулятора позволяют выполнить максимально точные расчёты.  Программа исключает неточности, нестыковки, а также несоответствие строительным нормам. Она позволит откорректировать имеющиеся ошибки и обеспечить оптимальный расчёт лестницы второго этажа.

Залог качественно возведённой лестницы – правильный подбор всех параметров: расчёт ступеней лестницы; высоту перил, которую следует учитывать при наличии детей, а также расчёт градуса лестницы, продуматьудобства, тетивы, косоуаров.

Как рассчитать лестницу по своим параметрам?

Можно углубиться в процесс подсчётов, ориентируясь на практические рекомендации опытных строителей, постоянно уточняя особенности и специфику возведения, а можно сделать расчет лестницы ведущей на второй этаж в частном доме, ориентируясь на имеющуюся в калькуляторе информацию на нашем сайте и получить действительно надёжную и долговечную лестницу.

Удобная форма введения параметров, выбора подходящих позиций позволяет получить детальный чертёж лестницы, а также точный объём строительных материалов, которые понадобятся в процессе возведения. Но самой главной функцией нашего калькулятора является возможность насладиться 3Д моделью будущей конструкции, увидеть лестницу в трёхмерном изображении и представить её в интерьере вашего дома.

Лестничный дизайн | Как рассчитать количество подступенков и ступеней лестницы? -lceted LCETED ИНСТИТУТ СТРОИТЕЛЬНЫХ ИНЖЕНЕРОВ



Лестницы используются для перемещения с этажа на этаж. Лестницы обеспечивают доступ и общение между этажами в многоэтажных домах. Комната или пространство, между которыми Лестница расположена известна как лестница.

Поэтому следует покрытые огнеупорными стенами, полами, крышами и дверями. Должен быть предназначены для восприятия определенных нагрузок, используемых для конструкции полов. Различный материалы, такие как дерево, кирпич, камень, сталь или железобетон, могут использовать для изготовления лестниц.

Перед началом работы обратите внимание на  Минимальные технические характеристики

· Максимальная высота стояк должен быть от 150 (6 дюймов) до 200 (8 дюймов) мм.

· Минимальная длина протектора должна быть от 250 (10 дюймов) до 300 (1 фут). мм в длину.

· Длина шага должна быть не менее 600 мм.

· Высота поручня должен быть не менее 1 метра.

· Ширина посадки плита должна быть не менее 1000 мм для лестницы.

· Минимальная вертикаль пространство или высота над любой ступенькой или лестницей должны составлять 2 м.

· Как правило, количество свободных концов в полете должно быть ограничено 12.

· Для всех параллельных ступени соответствующие размеры и подступенок должны быть одинаковыми на непрерывном участок здания.

· Минимальная вертикаль пространство над любой лестницей или над головой должно быть 2 м.

· Как правило, количество свободных концов на пролет должно быть ограничено 12.

· Ширина лестница не должна быть меньше 850 мм. Стандартная ширина любой лестницы может колеблется от 1,1 до 1,6 м. Большие широкие лестницы можно использовать в больших целях зданий, таких как торговые центры, кинотеатры и торговые центры.

Примечание — это не фиксированное правило, при проектировании лестницы будет учитываться множество факторов.



При проектировании размер любой лестницы найти во-первых, это подъем и поступь по лестнице и их номера.

ДАННЫЕ ДАННЫЕ (ПРИМЕР)

Общее расстояние в чистоте Между двумя этажами (A) = 10’3” (3,12 м)



Общая ширина одного марша или Расстояние между первым и последним стояками (B) = 6 футов (1,8 м)



(Для вашего понимания см. ниже рисунок f лестницы)




Первый шаг к выбору подступенка размер,



Размер стояка = 6 дюймов (дюйм) (Диапазон подступенка = от 6 до 8 дюймов)

                   = 150 мм (Диапазон подступенка = 150 мм до 200 мм)





Количество подступенков = Прозрачный Расстояние между двумя этажами (A) / размер стояка (10 для первого рейса и 10 для второго рейса)



Теперь рассчитаем размер протектора,



(Мы знаем, что для любой лестницы количество ступеней для любого одиночного марша на единицу меньше, чем несколько подъемов. ) Полет = № № за повышение одного полета — 1

= 10 — 1

= 9 №.



Итак, Размер протектора = Всего ширина лестницы / количество нитей

= 1,8 /

Размер протектора = 0,2 — 200 мм

(это измерение может быть изменено в соответствии с типы лестниц)



Итак, Данные



1) Размер = R 150 мм – 6 дюймов



2) Количество подступенков на один рейс = 10 шт.



3) Ширина протектора = 200 мм – 8 дюймов



4) Количество ступеней = 9 №



Если вы нашли

Эта информация полезна, поделитесь ею.

Спасибо!  За чтение статьи.

Что такое лестница | Пример расчета конструкции лестницы

Важный момент

1

Что такое лестница?

Лестница, серия или марш ступеней между двумя этажами. Традиционно лестница — это термин, обозначающий лестницу, сопровождаемую стенами, но современное использование включает только лестницу.

Как рассчитать количество подступенков и проступей для ступеней лестницы?

Требование к расчету лестницы.

  • Высота лестницы.
  • Длина лестницы.
  • Максимальная высота подступенка должна быть 150 мм (от 150 до 200 мм)
  • Минимальная длина проступи должна быть 300 мм (от 250 до 300 мм)
  • Длина ступени должна быть не менее 1000 мм
  • Высота поручня должна быть не менее 1000 мм.
  • Ширина лестничной площадки должна быть не менее 1000 мм для перехода по лестнице.

Также читайте: Тип лестницы | Названия и детали деталей лестницы

Пример расчета конструкции лестницы

Теперь мы собираемся рассчитать необходимое количество подступенков и ступеней для лестницы с собачьими ножками, имеющей

  • 1 метр ширины посадочной плиты
  • Высота 3 метра
  • Ширина 4 метра
  • Средняя плита Высота 1,5 м
Изображение предоставлено CivilPlanets. com

Формула расчета размеров лестницы

  • Количество ступеней = длина лестницы/один номер ступени
  • Количество подступенков = высота лестницы/высота одного ряда подступенков

Из приведенной выше схемы

Лестница разделена на два марша, обеспечивающих площадку посередине высоты лестницы.

  • Таким образом, количество подступенков = высота лестницы / высота одного подъема
  • Количество стояков = 1500/150
  • Количество стояков = 10 шт.
  • Стандартно мы предлагаем длину протектора 300 мм.
  • Количество ступеней = Длина ступени/Одно количество ступеней
  • Количество ступеней = 3000/300
  • Количество ступеней = 10 №
  • Следовательно, необходимое количество подступенков и ступеней составляет 10 шт.
  • Итого Без лестницы = Ниже площадки + Над площадкой
  • Всего № лестницы = 10 шт. + 10 шт. = 20 шт.

Также читайте: Как рассчитать лестницу | График гибки бетона и стержней (BBS) | Детали усиления лестницы

Бетон Расчет лестницы

Секция 1
  • Бетон площадки = Д x Ш x В
  • Бетон площадки приземления = 1,0 м. х 2,0 м. х 0,150 м .
  • Бетон площадки приземления = 0,3 куб.м. ——— (1)

Секция 2
  • Длина поясной плиты = (a 2 +b 2 )= c 2
  • C = длина поясной плиты
  • A = высота посадочной плиты
  • B = Ширина плиты Wasit
  • Длина поясной плиты = (1,5 2 +3,0 2 )= c 2
  • Длина поясной плиты = c  =√(11,25)
  • Поясная плита Длина = c = 3,35 м
  • Площадь бетонной плиты Wasit = Д x Ш x В x Н
  • Площадь бетонной плиты Wasit = 3,35 м. х 1,5 м. х 0,150 м. х 2 №
  • Площадь бетонной плиты Wasit = 1,501 куб.м . ——– (2)

Секция 3
  • Площадь ступеней бетон = Д x Объем треугольной площади x Н x Q
  • Площадь ступеней бетонная = 1,0 м. x ( 0,300 м. x 0,150 м x (1/2)) x 2 шт. X 10 шт.
  • Площадь ступеней бетона = 0,45 куб.м. ——— (3)
  • Всего бетона лестницы = (1) + (2) + (3)
  • Общий бетон лестницы = 0,30 куб.м. + 1,501 куб.м. + 0,45 куб.м.
  • Общий бетон лестницы = 2,251 куб.м.

Краткое примечание

Расчет конструкции лестницы

  • Рассчитайте необходимое количество ступеней. Учитывая идеальный подступенок 18 см, высота пространства делится на высоту каждой ступени.
  • Рассчитайте высоту каждого подступенка.
  • Рассчитайте ширину проступи.

Расчет ступеней лестницы

Расстояние по вертикали между этажами, соединяемыми лестницей, является основным фактором, определяющим размеры подступенка и проступи. Вы делите высоту на 7 дюймов ; если, скажем, расстояние от пола до пола составляет 8 футов 10 дюймов (или 106 дюймов), то вам понадобится 15 ступеней (106 разделить на 7 равно 15,14).

Стандартные размеры лестницы

Общее правило (в США)  7-11 (7-дюймовый подъем и 11-дюймовый прогон) (17,78–27,94 см) . Точнее, не более 7 3/4 дюйма (190,7 см) для подступенка (вертикального) и минимум 10 дюймов (25,4 см) для проступи (горизонтальной или ступенчатой). Вы можете найти дополнительную информацию здесь, а также о других размерах, связанных с лестницей.

Формулы лестниц

Вы делите высоту на 7 дюймов ; если, скажем, расстояние от пола до пола составляет 8 футов 10 дюймов (или 106 дюймов), то вам понадобится 15 ступеней (106 разделить на 7 равно 15,14).
