Ремонт масляного обогревателя своими руками – это легко и просто!

Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя, проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.

Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа

достаточно сложная, занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости

вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

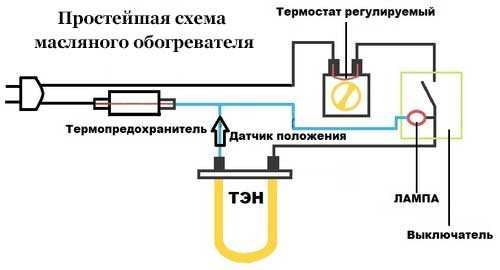

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления

работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными

биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

Важно: не рекомендуется самостоятельно ремонтировать поврежденный корпус обогревателя и пробовать заменить неисправный ТЭН.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева

по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

holodine.net

Электрическая принципиальная схема масляного обогревателя — Все о печи в доме

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

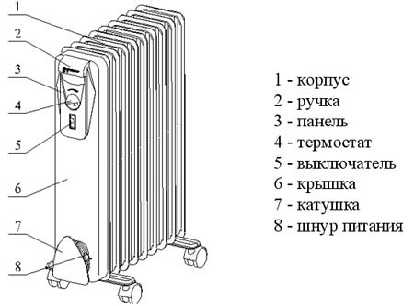

Устройство масляного радиатора.

К таким достоинствам можно отнести следующие:

  1. Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
  2. Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
  3. Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
  4. Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
  5. Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Схема электрическая подключения масляных радиаторов.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

Вернуться к оглавлению

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

1popechi.ru

Ремонт масляных обогревателей своими руками

Маслонаполненные электроотопители – популярные в быту агрегаты, характеризующиеся высокой долговечностью, так как производство их осуществляется в промышленных условиях с использованием современных технологий. Однако эти электроприборы не рассчитаны на противостояние всем нештатным ситуациям в быту и всё же выходят из строя.

Устройство даже самого современного агрегата позволяет в отдельных случаях выполнить ремонт масляных обогревателей самостоятельно.

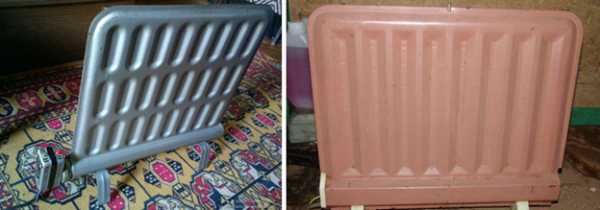

Бытовые маслонаполненные обогревательные электроприборы: слева – плоский, справа – ребристый.

Рассмотрим этот популярный бытовой отопитель в ракурсе оценки возможности его восстановления после выхода из строя, так как отремонтировать масляный обогреватель нужно с гарантией безопасности его дальнейшей эксплуатации.

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.

Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

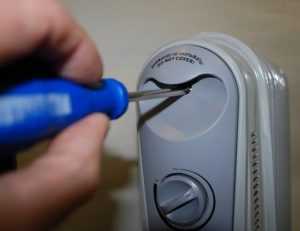

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

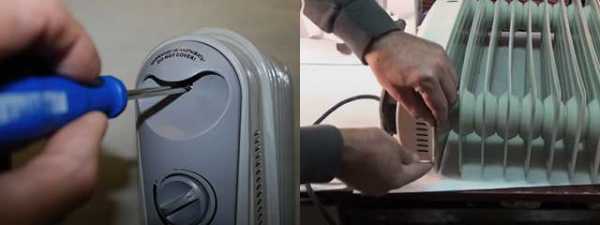

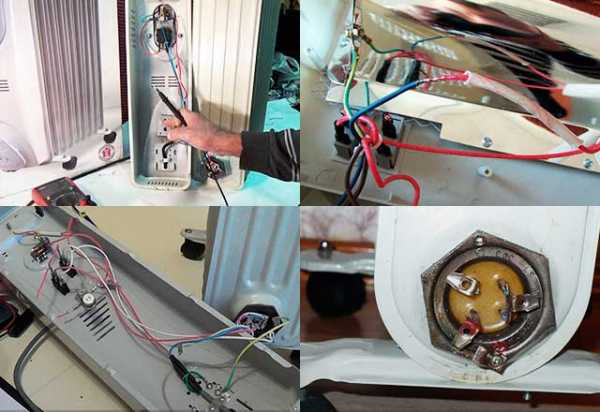

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

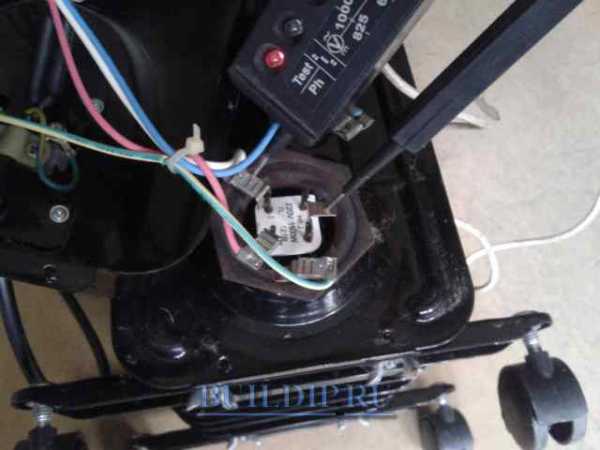

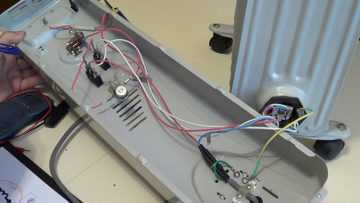

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа
Замена трубчатого нагревателя

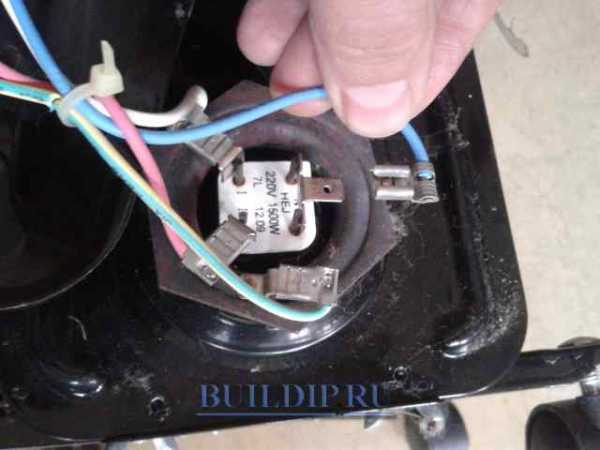

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

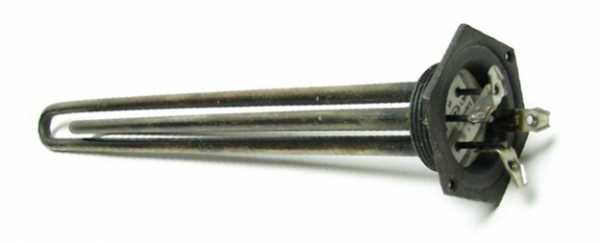

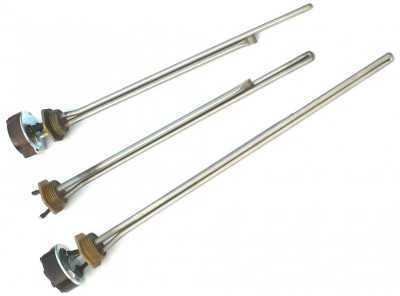

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

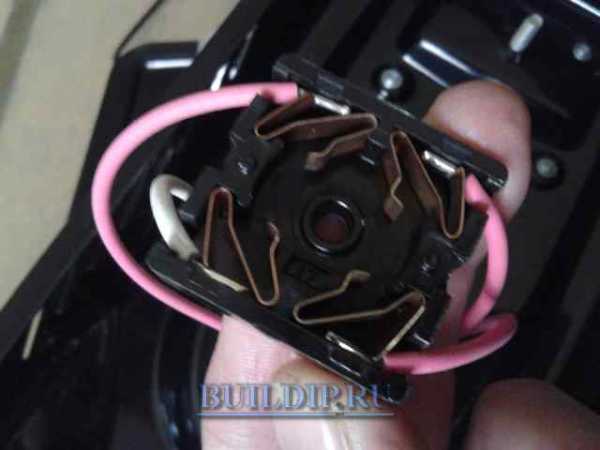

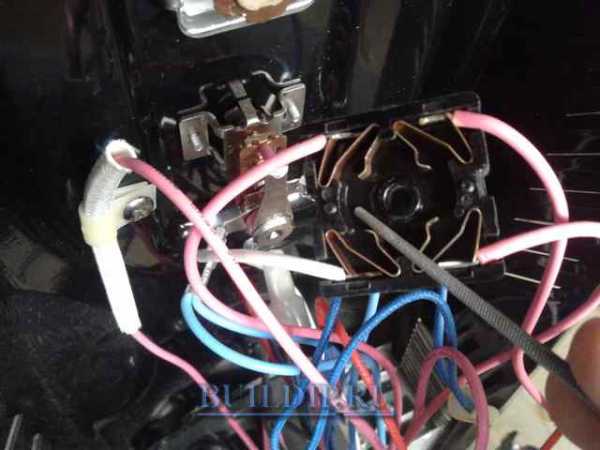

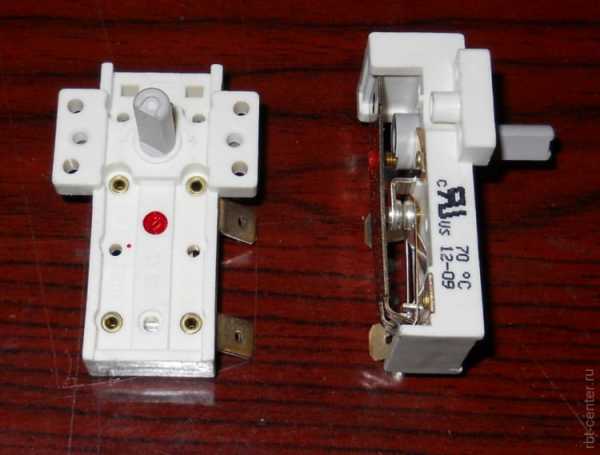

Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

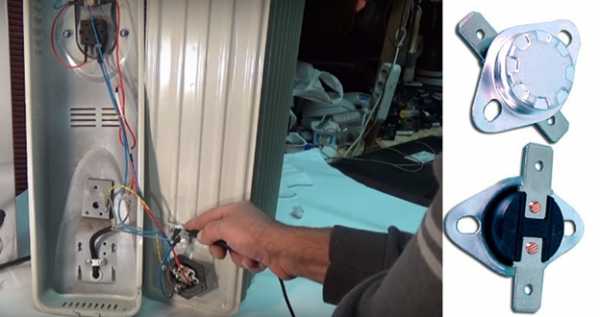

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

znatoktepla.ru

Ремонт масляного обогревателя своими руками — поломки и из решения

Электрические масляные обогреватели являются распространенными приборами и обладают высокой надежностью, но бывает, что и такие простые приспособления выходят из строя. В ситуации, когда обогреватель не включается или плохо греет, нужно проверить наличие гарантийного талона. При действующей гарантии его следует отнести в сервисный центр. Но часто случается так, что подобная возможность отсутствует, и ремонт масляного обогревателя придется делать своими руками. В этом случае необходимо рассмотреть возможные причины поломок и выяснить методы их устранения.

Содержание статьи

Устройство масляного радиатора

Различные модели обогревателей могут иметь разное количество нагревательных элементов, терморегуляторов и коммутирующих устройств для соединения и подключения. Также в них установлены системы принудительного обдува для усиления конвекции и повышения теплоотдачи.

Нагревательные элементы помещены в заполненный маслом прочный герметичный корпус с ребрами, покрытый стойким порошковым диэлектрическим напылением. Выключатели крепятся к обогревателю с внешней стороны. Все соединения нагревательных устройств и внешних элементов управления подключены через герметичную муфту.

Схема масляного обогревателя сконструирована следующим образом: питающий провод со штепсельной вилкой подсоединен через выключатели и термопредохранитель к нагревательным элементам. При этом термопредохранитель обеспечивает разрыв питающей цепи в случае аварийного перегрева прибора. Последние модели масляных обогревателей также оснащаются датчиком положения, который отключает прибор в случае его падения или критического отклонения от рабочего состояния.

Как разобрать масляный обогреватель

Если принято решение устранить неисправность своими руками, то разбор обогревателя следует начинать со стороны присоединения шнура питания. В большинстве случаев он подходит к крышке, закрывающей панель управления, и крепится внешними винтами. Открутив их и демонтировав крышку панели управления, можно получить доступ ко всем предохранительным и коммутирующим устройствам.

На этом разбор обогревателя завершен, т. к. нарушать герметичность корпуса крайне нежелательно. В 90% случаев любая неисправность – это выход из строя управляющих систем или обрыв контактов, находящихся вне герметичного корпуса.

Типы неисправностей и их устранение

Типичные неисправности обогревателя бывают следующими. При включении устройства в сеть происходит срабатывание автоматической защиты на распределительном щитке. Это признак короткого замыкания. Ремонт масляных обогревателей в этом случае выполняют путем определения места КЗ и устранения причины замыкания. Если устройство не греет или греет слабо, причин может быть множество. Выяснить, почему не работает прибор, можно путем прозвонки схемы и определения неисправного элемента.

Следы масла на корпусе и полу скажут о нарушении герметичности. Нужно найти место утечки и восстановить целостность корпуса. Чтобы починить обогреватель, понадобятся инструменты, но они достаточно распространенные и скорее всего найдутся в любом доме.

Необходимо подробнее рассмотреть каждую из возможных поломок.

Ликвидация утечки масла

Если на корпусе прибора обнаружен потек масла, требуется найти место утечки, заварить его или провести пайку. В последнем случае следует использовать серебряный припой, простым оловом паять нельзя. Подтекающее масло не позволит качественно пропаять место утечки, а значит, придется слить масло и только тогда провести пайку с применением горелки. Затем следует проверить герметичность места пайки, наполнив обогреватель водой. Убедившись, что жидкость не просачивается в месте протечки, ее нужно слить, а обогреватель просушить путем нагрева.

После того как вся вода испарилась, можно залить масло в обогреватель. Перед заливкой субстанцию следует нагреть до 90°C. При существенной утечке нужно менять весь объем, по возможности используя трансформаторное масло. Заполняя обогреватель, надо оставлять место для теплового расширения. Доливать другое масло категорически запрещено, т. к. марка исходного продукта неизвестна, можно случайно смешать минеральное с синтетическим. Замене подлежит весь объем масла.

Посторонние шумы

Шумы в обогревателе могут носить как периодичный, так и постоянный характер. Источником шумов после включения может стать вода, которая попала в масло в виде пара при сборке по причине высокой влажности в цеху. Нагреваясь, вода переходит из жидкого состояния в газообразное и производит треск.

Еще одной причиной шума при включении могут быть лопающиеся пузырьки воздуха. Это случается, когда обогреватель переносили и взбалтывали в нем масло. После прогревания прибора данные шумы исчезают и не несут в себе опасности для дальнейшей эксплуатации.
Постоянный треск – это причина неисправности электрической части обогревателя. Ее следует найти и устранить, поскольку эксплуатировать такой прибор нельзя.

Также обогреватель может потрескивать при линейном расширении деталей, размеры которых меняются при нагревании. Это тоже не является опасным, кроме того, звуки пропадают при прогревании.

Электрика

Если масляный радиатор перестал работать, скорее всего это связано с проблемами и неисправностями электрической части. Проверку следует начинать с демонтажа крышки, закрывающей электросхему обогревателя. После этого с помощью тестера необходимо проверить исправность питающего шнура. Неисправный элемент находят путем поочередной прозвонки. Затем следует перевести тестер в режим измерения сопротивления и проверить состояние проводников. Если сопротивление хотя бы одного проводника отличается от нуля, выполняется замена вилки или провода.

Произвести ремонт электрической части, кроме шнура, в домашних условиях не удастся. Необходимо запомнить, а лучше сфотографировать порядок подключения клемм, после чего демонтировать неисправный датчик. В магазине нужно приобрести такой же и установить на место старого.

Биметаллическая пластина

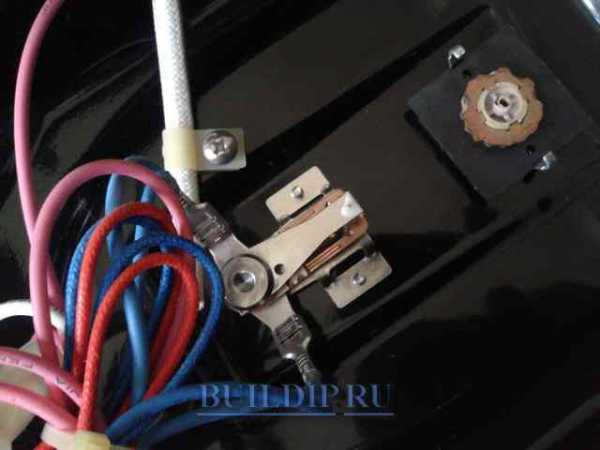

Биметаллический терморегулятор находится рядом с клавишами управления режимами обогревателя. Он представляет собой вращающуюся рукоять, подсоединенную к подвижному контакту и биметаллической пластине. Она состоит из двух разных металлов и способна менять свои линейные размеры в зависимости от температуры, а при жестком закреплении концов – изгибаться и замыкать контакт.

Проверку исправности биметаллического терморегулятора производят путем его подключения к тестеру. При постепенном повороте ручки управления температурой обогревателя проводят измерение сопротивления на выводах реле. Сопротивление должно быть равно 0 при всех положениях регулятора. В противном случае нужно протереть контакты спиртом или зачистить наждачной бумагой (нулевкой). Если манипуляции не привели к нормальной работе регулятора, его следует заменить.

Термореле

Количество данных элементов зависит от схемы подключения ТЭНов и набора режимов обогревателя. В большинстве случаев прибор имеет 3 режима работы и 3 самовосстанавливающихся термопредохранителя, при этом установлены 2 ТЭНа разной мощности.

Термопредохранители находятся в стекловолоконных защитных трубках. Проверив сопротивление каждого из них, можно определить исправность элементов. В случае наличия неисправности термореле подлежит замене. После выполнения ремонта следует проверить сопротивление цепи в каждом режиме работы обогревателя.

Поломка ТЭНа

ТЭН (трубчатый электрический нагреватель) для масляного обогревателя состоит из оболочки – трубчатого металлического корпуса, нихромовой спирали и кварцевого песка, изолирующего спираль от стенок трубки. С обоих концов трубка герметизируется проходными изоляторами, через которые подключены выводы нагревательной спирали. Они не имеют полярности и подключаются к сети произвольно.

Наиболее частая неисправность в ТЭНе – это обрыв спирального нагревательного элемента (нихромовой нити). Для проверки необходимо притронуться щупами тестера к выводам ТЭНа в режиме измерения сопротивления. При появлении на дисплее мультиметра 1 (сопротивление равно бесконечности) диагностируется обрыв нити.

Если выяснилось, что ТЭН для масляного обогревателя сгорел, то потребуется ремонт, связанный с большими сложностями. Это поиск ТЭНа нужной конфигурации и мощности, его выпрессовка из корпуса с сопутствующим процессу сливом масла, замена ТЭНа, заливка масла, герметизация и т. д. Проще купить другой обогреватель, т. к. ремонт выльется практически в ту же сумму.

Датчик падения или положения

Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

gidpovode.ru

инструкция по установке, устройство, схема, видео и фото

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

На фото — объемный самодельный агрегат.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Расположение узлов.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.
Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.
Плюс такие звуки может издавать термостат.
В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

  • Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки. Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

Принципиальная схема.

  • Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
  • В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
  • Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Диагностика ТЭНа при помощи омметра.

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.
Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Обогреватель на основе МС-140.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Датчик термостата.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.
Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Герметизация ТЭНа.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Стандартная электрическая схема устройства масляного радиатора.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Разновидности ТЭНов.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Эскиз радиатора.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.
Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

Характеристики разных моделей обогревателей.

На видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

Ремонт масляного обогревателя и различных его запчастей своими руками

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести ремонт обогревателя, который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки. В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН. Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель. Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. Термореле. Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя. Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Ремонт масляного обогревателя своими руками всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом, который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover. Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом.

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки.

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина. Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры. Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло.

Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Паять пробоину нужно серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Во время пайки обязательно используют горелку. Если планируется заварить отверстие, то используют инверторную сварку.

После ликвидации проблемы воду сливают, бак высушивают и заливают масло. Старое масло вряд ли подойдет, поскольку часть его успела вытечь. Поэтому его количества не хватит, чтобы наполнить емкость на 90%. Если известна марка и характеристики масла, то можно докупить такое же. Нельзя смешивать синтетические и минеральные масла. Если планируется залить новое масло, то берут только трансформаторное. Отработку использовать нельзя. Иначе на ТЭНе появится накипь.

Масло требует подготовки. Она заключается в нагревании его до температуры 90 °С и испарении. Более нагревать нельзя, поскольку начнется окисление и горение жидкости. Количество масла должно быть таким, чтобы не превышало 90% емкости бака.

Восстановление работы ТЭНа и датчика падения

Первый отремонтировать невозможно.

Если ТЭН встроенный, то нужно покупать новый радиатор потому, что если снять поврежденный нагревательный элемент можно, то поставить его на место так, чтобы не было утечки масла практически невозможно. Этот элемент завальцован в металлический корпус. Развальцевать его легко, однако выполнить очень качественную завальцовку сложно.

Ситуация со съемным ТЭНом проще. Его снимают и ставят на место другой. Подбираемые на место плохого нагревательного элемента  запчасти должны иметь такую же мощность, быть сделанными из меди и плотно заходить в отверстие. Для герметизации используют термостойкие прокладки и герметик.

Правильность работы датчика падения проверяют, наклонив обогреватель в сторону и прозвонив контакты. Отсутствие сигнала говорит о неисправности датчика. Его ремонт является длительным, поэтому проще купить новый.

poluchi-teplo.ru

Ремонт масляного обогревателя своими руками

Масляные электрические обогреватели применяются уже давно и зарекомендовали себя как хорошее средство обогрева помещения, в случае если центрального отопления недостаточно. По сравнению с конвекторами масляные радиаторы имеют высокий КПД, так как отдают тепло еще долго после отключения. В статье рассмотрена одна из часто встречающихся поломок масляных радиаторов и способ её устранения.

Независимо от производителя, практически все масляные радиаторы имеют схожее строение и одинаковые узлы, применяемые как в дорогих, так и в дешевых моделях.

Перед вами один из представителей среднего класса.

Проблема этого обогревателя заключается в том, что он не греет ни в одном из трех положениях переключателя режимов работы. Помимо нагревателя масла в радиаторе, прибор имеет боковой тепловентилятор, который работает без проблем.

Начать ремонт масляного обогревателя нужно со снятия лицевой панели, на которой расположены элементы управления. Для этого вам понадобится прямая или крестовая отвертка (зависит от модели прибора).

Находим все винты крепления этой панели и откручиваем их.

На этом обогревателе их три. Один сверху и два снизу.

Находим все винты крепления этой панели и откручиваем их.

Для удобства удаления нижних, можно поставить прибор панелью вверх.

Когда винты сняты и лежат в коробке, аккуратно отводим крышку от радиатора. При этом провода внутри и другие элементы могут мешать этому, поэтому делать это нужно не спеша, убирая препятствия.

Крышка снята, и перед вами появляются ТЭНы и другие элементы схемы.

Вот главные из них

терморегулятор,

пакетный переключатель,

защитный термоэлемент.

Внешне выглядит все нормально. Провода в хорошем состоянии, узлы не повреждены. Придется проверить каждый элемент по отдельности.

Проверка ТЭНов масляного обогревателя

Для проверки понадобится прибор, способный определять целостность электрической цепи. Любая «прозвонка», мультиметр или указатель напряжения.

Но перед тем, как сделать замеры, нужно снять один конец провода.

Это нулевой провод «общий» для двух нагревателей. Нужно это для того, чтобы цепь не показало через схему, такое может быть даже при нерабочем ТЭНе.

Ставим один конец прозвонки на «общий» провод, а второй поочередно сначала на один, затем на другой конец нагревателя.

При исправных элементах, оба должны «звониться». В этом случае оба ТЭНа рабочие.

Проверим терморегулятор

При разомкнутых контактах он не показывал цепь, значит замер можно делать не снимая с него клемм с проводами. Вращая регулятор по часовой стрелке, послышится щелчок и контакт как визуально, так и по показаниям измерительного прибора — замкнулся.

И снова причина поломки не найдена.

Следующий этап — проверка элемента термозащиты

Найти его было не просто, так как он был спрятан в изолирующей трубке.

Откручиваем его крепление и стягиваем трубку. Работает он как предохранитель, срабатывает (разрывая цепь) при превышении норм температуры и остывая возвращается в исходное состояние.

Тут на помощь приходит та же прозвонка. Просто соединяем ее концы с двух сторон. Наличие цепи говорит об исправности термоэлемента. И снова поломка не найдена.

Проверка пакетного переключателя

При детальном осмотре можно заметить, что его пластмассовый корпус слегка деформировался. И произошло это, скорее всего из-за излишнего нагрева контактов.

Разбираем его.

Для этого маленькой отверткой разжимаем его крепление.

После этого, снимаем верхнюю крышку. Под ней обнаруживается вот такие контакты.

Сразу видно, что они подгорели, причем все.

Берем надфиль или на крайний случай пилочку для ногтей и зачищаем их. Подвижный контакт один, и имеет вот такую форму.

Чтобы снять его, необходимо просто потянуть на себя. При этом ручка переключателя освободится. Зачищаем подвижный контакт переключателя по всей поверхности и вставляем его в неподвижные.

Сделать это не просто, но возможно. Теперь накрываем его крышкой и пробуем ставить на прежнее место. При этом ручку на лицевой панели необходимо сопоставить с валом пакетного переключателя так, чтобы полоска на ней указывала на какое-нибудь положение переключателя.

Зажимаем крепление и пробуем переключать.

Если все работает без проблем, укладываем провода и жгутируем их.

Надеваем все снятые клеммы и ставим нагреватель на колесики. Не закрывая крышку, аккуратно включаем в сеть. Прибор должен греть. В нашем случае так и происходит.

Отключаем от сети и прикручиваем крышку винтами. Еще раз включаем и проверяем работу во всех положениях.

Ремонт масляного радиатора показал, что причина поломки заключалась в подгоревших контактах пакетного переключателя ступеней. Как не прискорбно, но эта поломка одна из частых в любых нагревательных приборах. Причина - переключения под большим током и некачественное изготовление контактов узла.

buildip.ru

Радиатор масляный схема электрическая – Ремонт масляного обогревателя своими руками – это легко и просто!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
