Гигрометр-психрометр ВИТ – что это такое и для чего используется?

Подходящий микроклимат важен не только для хорошего самочувствия, это строгое условия для корректной работы оборудования, обязательная норма для работы лаборатории или любого участка на производстве или офисе. Температура и влажность, находящиеся в заданных границах, обеспечивают нормальный микроклимат в помещении.

Оборудование для контроля микроклимата

Для замеров температуры используют разнотипный термометр, влажности – гигрометр воздуха. Самым доступным по цене и наиболее точным, надежным прибором считается гигрометр психометрический ВИТ. Наличие термометра позволяет обойтись одним прибором для полного контроля и круглосуточного мониторинга таких показателей, как температура и влажность. Есть гигрометр влажности с дополнительным обдувом влажного термометра.

Гигрометр-психометр – что это такое?

Гигрометр, который мы привыкли видеть практически везде, где нормируется микроклимат, изобрел в конце 19 века немец Эрнест Август. Теперь меняется только дизайн этого стационарного прибора, но принцип остается тем же – два термометра (около 5 см межу ними), показания сухие и с учетом испарения влаги. Разница в температуре позволяет высчитать необходимый показатель – влажность в помещении.

Интересно! Расчет значения влажности можно производить по психрометрической таблице, по диаграмме или в он-лайн калькуляторе.

Для чего используется гигрометр-психометр?

Принцип действия основан на том, что чем выше влажность воздуха и ниже температура, тем хуже испаряется вода в резервуаре под влажным термометром, и наоборот. Так как значения зависят от испарения влаги, поэтому этот тип гигрометров называется психрометрический. При влажности в 100% из резервуара вода совсем не будет испаряться, тогда применение гигрометра невозможно.

Сухой термометр гигрометр показывает фактическую температуру в помещении. Влажный показывает температуру окружающей среды с учетом испарения. Разность между показаниями двух термометров – относительная влажность.

Мокрый термометр погружен в стеклянную трубку с загибом на конце, куда доливается вода, желательно по качеству не ниже дистиллированной. От качества воды будет зависеть качество показаний, налет на термометре и долговечность фитиля. Фитиль – длинная полоска ткани (марля, батист, шифон), которая подает капиллярные потоки воды на нижнюю часть «мокрого термометра».

Фитиль нужно регулярно проверять, не забились ли поры в тканевой полоске. Старый и жесткий фитиль, потерявший способность впитывать воду, меняют на новый. Ткань для фитиля берут практически любую, главное правильно ее подготовить – прокипятить в содовом растворе, многократно выполоскать.

Психрометры ВИТ

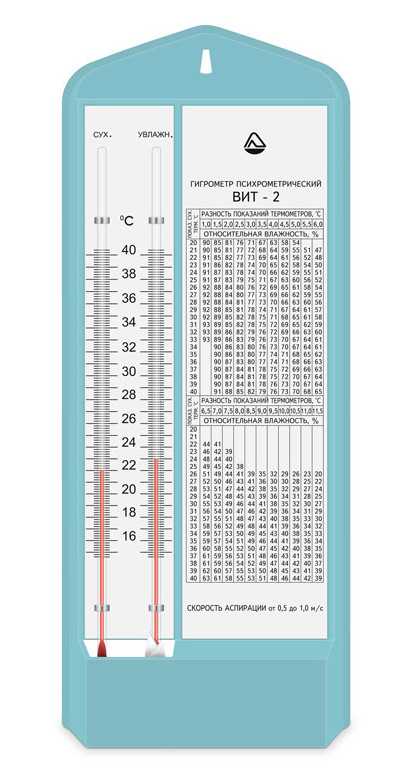

Существует две разновидности данного психрометра, ВИТ-1 предназначен для помещений с температурой 5-25°С, ВИТ-2 – 20-40°С. Если в помещении нет возможности регулировать температуру (кондиционер, вентиляция), то

гигрометр ВИТ 1 применяют в прохладное время года, а гигрометр ВИТ 2 – в жаркое. Если же есть регулировка температурного режима, то круглогодично подойдет ВИТ-1, так как большинство нормативных документов рекомендует температурный режим 20-25°С.

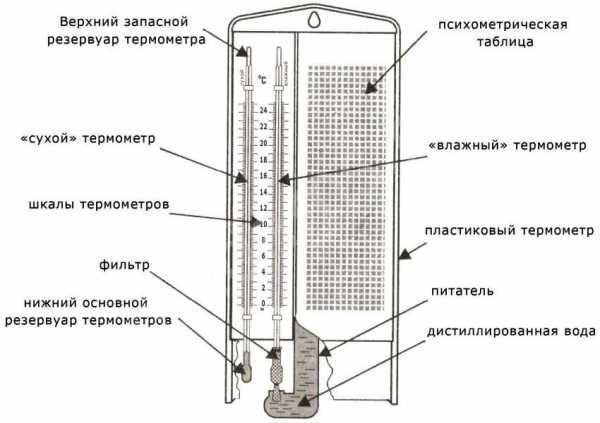

Гигрометр психрометрический вит представляет собой пластиковый корпус- подставку, на котором размещены два термометра, влажный и сухой. Оба термометра заполнены подкрашенным раствором, поэтому вопрос об ртутном загрязнении закрыт. Шкала состоит из подкрашенного толуола. Для удобства, там же, на пластиковой подставке, расположена полная шкала расчета влажности по разности температур (психрометрическая таблица).

Техника безопасности

Пластиковый корпус, стеклянные трубки термометров являются первой причиной, почему гигрометр требует бережного отношения. Также важно соблюдать условия эксплуатации, тогда прибор прослужит не один десяток лет, пока не выгорит красная жидкость в термометрах.

Правила безопасного применения гигрометра ВИТ:

• Не подвергать механическим воздействиям (не бросать, не наступать, не бить, тому подобное). Обратное приведет к разрушению пластика, стекла, после чего можно будет заменить или починить испорченный элемент, но снова придется проводить поверку прибора. Стоимость покупки запчастей плюс поверка по стоимости будет равно как новый психометрический гигрометр с заводской поверкой.
• Не разрушать шкалу термометров. Находящийся внутри трубок крашений толуол является ядовитым химическим веществом. Если же бой произошел, остатки, осколки быстро собрать в герметичный пакет или емкость и выбросить, а помещении очень сильно проветрить, поверхности протереть горячей водой с соблюдением правил безопасности (перчатки, маска, очки). Руки, слизистые, а также загрязнения вымыть с мылом.
• Не подвергать воздействию агрессивных вещест в. Нельзя протирать или окунать, обрызгивать или поливать прибор химическими жидкостями или абразивными смесями.
• Не подвергать нагреву или охлаждению выше шкалы прибора. Гигрометр психрометрический ВИТ 1 нельзя охлаждать ниже +5°С или нагревать выше +25°С (критически – выше 45°), а гигрометр психрометрический ВИТ 2 – нижняя норма +20°С, верхняя – +45°С (критичный нагрев выше 60°С). В обратном случае столб расширяющейся жидкости внутри термометра выйдет вне границ, а после возвращения к нормальной температуре разорвется на несколько отрезков, что автоматически выводит гигрометр из эксплуатации.

Важно! Можно попробовать несколько раз быстро нагреть и охладить мокрый термометр, например, под потоком воды. Обычно это помогает соединить измерительную шкалу.

Гигрометр вит – инструкция по применению

Перед тем как повесить прибор на стену на уровне глаз, чтобы было удобно снимать показания, его необходимо подготовить для работы. Начинаются подготовительные работы с распечатки коробки. Все комплектующие должны быть целы, плюс соответствовать перечню паспорта.

Алгоритм использования гигрометра ВИТ:

1. Распечатать коробку, проверить целостность и полноту комплектации. Проверить штамп завода изготовителя о поверке.
2. Тканевый питатель снять с нижнего резервуара термометра с красноватой жидкостью.

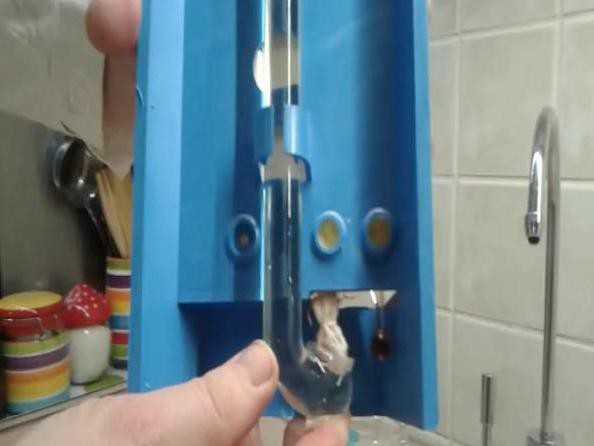

3. Трубку питателя достать из пластикового корпуса, перевернуть и наполнить дистиллированной водой почти доверху.
4. Вставить в корпус, перевернуть в нормальное положение. Часть воды окажется в изгибе питателя, который будет находиться под шариком влажного термометра. Большая часть воды (столб) находится в трубке питателе. Это позволит наполнять гигрометр комнатный водой очень редко.
5. Тканевая полоска должна быть на кончике термометра, а ее второй конец в изгибе питателя, в воде. Термометр вставлять в воду нельзя, так тогда будет измеряться температура воды, а не помещения с учетом испарения. От воды до кончика термометра должно быть от 5 мм.
6. Прикрепить гигрометр на стену, чтобы было легко снимать показания (на высоте лица). Стена должна быть прочной, без вибрации, любых источников нагрева или охлаждения.
7. Для тех, кому нужна влажность до десятых или даже сотых, необходимо измерять скорость аэрации (при помощи крыльчатого У5).
8. Прибор оставляется на стене в спокойном состоянии, пока не примет температуру окружающей среды. Теперь можно снять показания, посчитать разницу и по таблице узнать значение влажности в помещении. Если в паспорте была указана погрешность, ее нужно учитывать, прибавляя или отнимая погрешность прибора.
9. Полученное значение необходимо записать в журнал гигрометра.

Воду комнатной температуры нужно заливать регулярно, но не позже, чем за полчаса до замера.

Важно! Первичная поверка гигрометров проводится заводом изготовителем, последующие пользователем – не реже, чем каждые два года.

Где купить гигрометр

Чтобы купить гигрометры вит достаточно обратиться к поставщику лабораторной техники или посуды, т.е. к нам, компании Стимул. Обычно у них есть из чего выбрать (купить гигрометр отечественного производства или иностранного, с поверкой или калибровкой и другие виды).

stimyl.ru

Гигрометр психрометрический — что за прибор? :: SYL.ru

Существует достаточно большое количество разнообразных приборов для измерения каких-то величин. Многие из них применяются для того, чтобы осуществлять контроль за состоянием воздушной атмосферы в помещении. Гигрометр психрометрический – это прибор, служащий для того, чтобы измерять относительную влажность воздуха и температуру в помещении с высокой точностью. Есть разные модели, которые имеют свои плюсы и минусы. Одним из популярных является гигрометр психрометрический ВИТ-2.

Назначение модели

Данную модель лучше всего использовать в тех случаях, когда температура в том месте, где устанавливается прибор, на протяжении всего периода измерений, касающихся относительной влажности, не будет снижаться ниже 15 градусов в холодный период и не будет превышать 40 градусов летом.

Применение гигрометра

Прибор применяется для того, чтобы измерять относительную влажность воздуха и температуру в таких помещениях, как материальные комнаты, склады, теплицы, птицефермы, шелковичные хозяйства. Данный прибор можно увидеть в больницах, музеях, овощехранилищах и погребах, общественных местах. Там, где необходимо строго контролировать относительную влажность, гигрометр психрометрический просто незаменим.

Диапазоны измерения

Температурный диапазон сухого термометра колеблется от 15 до 40 градусов по Цельсию.

Относительная влажность измеряется в зависимости от температуры. Диапазон ее измерения таков:

• При температуре 26-40 градусов – от 20 до 90 процентов.
• При температуре 23-26 градусов – от 40 до 90 процентов.
• При температуре 20-23 градуса – от 54 до 90 процентов.

Термометрической жидкостью, которая заливается в гигрометр психрометрический, является толуол.

Цена одного деления составляет две десятые градуса. Межповерочный интервал составляет два года. Каждый прибор должен находиться в индивидуальной коробке, а при транспортировке располагаться строго вертикально. Особенно это касается холодного времени года.

Инструкция по гигрометру психрометрическому и его конструкция

Имеется пластмассовое основание, на котором закрепляется пара термометров, а также питатель из стекла, шкала температур и психрометрическая таблица. Один термометр всегда остается сухим, а у второго капилляр влажный. Утолщенная часть капилляра, относящегося к влажному термометру, содержит весь основной объем жидкости, реагирующей на температурные измерения. Это не ртуть, а толуол, который вполне безобиден. Утолщение это помещается в специальный тканевый трубчатый фитиль, хорошо впитывающий воду, второй конец которого на несколько сантиметров помещен в открытый конец стеклянной изогнутой трубки, называемой питателем. В ней находится дистиллированная вода. Таким образом, весь фильтр становится влажным, и из-за циркуляции воздуха происходит испарение воды, а колба капилляра охлаждается.

Все это приводит к тому, что показания влажного и сухого термометров отличаются друг от друга. Это и есть ключевой момент для измерения относительной влажности воздуха в помещении. Теперь остается лишь считать показания с термометра сухого, а затем определить разницу между показаниями обоих приборов. Относительную влажность можно посмотреть в таблице, прикрепленной к корпусу гигрометра. Она находится на пересечении показателей температуры термометров.

Скорость движения воздуха в помещении в моменты измерения относительной влажности при помощи гигрометра не должна быть выше одного метра в секунду. В противном случае разница показаний двух термометров будет большой, и по таблице будет получено заниженное значение влажности воздуха.

www.syl.ru

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Эта статья ознакомит Вас с инструкцией (руководством по эксплуатации) гигрометров психрометрических типа ВИТ-1 и ВИТ-2, а также о способах утилизации гигрометров психрометрических.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Введение
1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.
2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

Указание мер безопасности при работе с гигрометром

1. При работе с гигрометром запрещается:

• Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;

• Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;

• Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

Устройство и принцип работы гигрометра

1. Гигрометр представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный или пластиковый питатель, заполняемый дистиллированной водой. Резервуар термометра под надписью «Увлажн.» увлажняется водой из питателя с помощью фитиля из батиста или шифона.
2. Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью — разностью показаний «сухого» и «увлажненного» термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию «сухого» термометра и разности показаний «сухого» и «увлажненного» термометров определяют относительную влажность воздуха по психрометрической таблице.

Подготовка гигрометра к работе

1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.
2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Внимание! Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.
4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

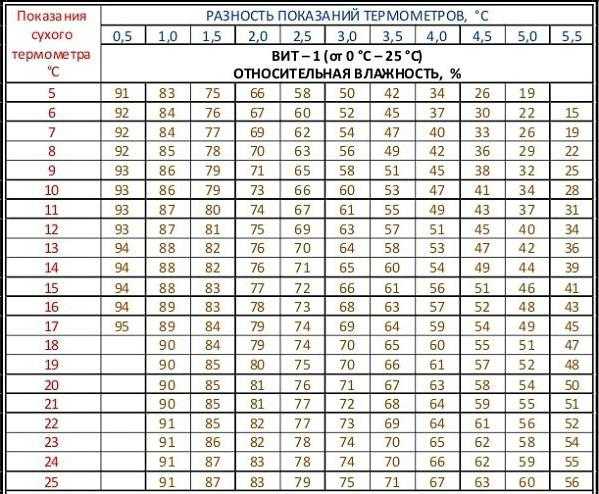

5. Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную психрометрическую таблицу для гигрометра исполнения ВИТ-2 можете посмотреть по ссылке.
6. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения — в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления. Купить устройство аспирации гигрометров ВИТ можете перейдя по ссылке.
7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 минут.

Порядок работы гигрометра психрометрического

1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.
3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.
4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.
6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование. При отсутствии в таблице температуры по «сухому» термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием

1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.

Термометры	Измеренные температуры	Поправки к термометрам по паспорту	Температуры после введения поправок
«Сухой»	Тс=22,5°С	-0,15°С	22,35°С
«Увлажненный»	Тв=16,1°С	+0,20°С

himmedsnab.ru

инструкция по применению. Как пользоваться гигрометрами психрометрическими ВИТ-1 и ВИТ-2

Поддержание хорошего самочувствия зависит в том числе от правильно подобранных соотношений температуры и влажности, что позволяет поддерживать необходимый микроклимат в помещении. Контроль данных параметров можно осуществлять с помощью специальных приборов, называемых термометром и гигрометром. Последний используется с целью вычисления относительной влажности воздуха, но с помощью него можно определять и температуру. В данной статье рассмотрим инструкцию по применению гигрометра психрометрического ВИТ-1.

Понятие о данном типе устройств

Функционирование гигрометра психрометрического ВИТ-1 базируется на том, что в этом устройстве предусмотрено два термометра, на основании показаний которых рассчитывается разница. Один из них является сухим, а второй — влажным.

Температура окружающей среды измеряется постоянно, при этом один из термометров все время находится в дистиллированной воде, в связи с чем эти два устройства показывают разную температуру. Разность, образующаяся между данными этих двух приборов, составляет один из параметров, составляющих относительную влажность.

К основанию гигрометра прикреплены термометры, питатель, заполненный дистиллированной Н₂О, специальная психрометрическая таблица, по которой и определяют относительную влажность.

Меры безопасности

Начнем рассмотрение инструкции по применению гигрометра психрометрического ВИТ-1 с рассмотрения тех мер, которые позволят избежать опасностей при работе с данным устройством. Во время монтажа и эксплуатации прибор не должен подвергаться резким ударам; нельзя протирать различными химическими жидкостями шкалы термометров и психрометрическую таблицу; перегревать термометры свыше 45^оС, что может привести к разрушению их резервуаров.

Гигрометры психрометрические ВИТ-1 и ВИТ-2 отличаются в данном случае по температуре нагрева, для последнего устройства она не должна превышать 60^оС. Также оно вместо дистиллированной воды содержит толуол, который при разрушении составляющих устройств гигрометра необходимо удалять горячей водой с СМС, поскольку он представляет собой токсичное и огнеопасное вещество.

Подготовка к работе

Инструкция по применению гигрометра психрометрического ВИТ-1, как и любого другого прибора, включает данный обязательный раздел.

Эта подготовка должна начинаться с распаковки устройства с целью сопоставления комплектности с паспортом. Питатель гигрометра психрометрического ВИТ-1 снимается с основания, после чего наполняется дистиллированной водой. Эта процедура осуществляется путем погружения питателя в емкость с водой, причем запаянный конец должен быть направлен вниз.

Затем возвращаем его на место и размещаем так, чтобы от резервуара термометра до открытого конца питателя было не меньше 2 см, при этом фитиль не должен касаться последнего. При переводе питателя в рабочее положение водой из питателя смачивают фитиль и резервуар влажного термометра.

Гигрометр размещается на уровне глаз смотрящего на него. Установка производится на ровном месте, без вибраций, рядом не должно быть различных источников холода и тепла, которые создавали бы разницу температур между основным и запасным резервуарами более 2^оС.

При использовании данных психрометрической таблицы, которая крепится к основанию гигрометра, необходимо поддерживать определенную скорость аспирации потоков, омывающих прибор. Ее измеряют перед определением относительной влажности при помощи анемометра крыльчатого У5. Полученные значения округляются до десятых. Относительную влажность определяют после установления показаний термоустройств, составляющих основу гигрометра.

Работа

Рассмотрим инструкцию по эксплуатации гигрометра психрометрического ВИТ-1.

Осуществляют снятие показаний по двум термометрам. Шкала в точке отсчета должна быть прямолинейной по отношению к глазу смотрящего. Дышать на данные устройства во время отсчетов нельзя. Сначала определяют десятые доли градусов, а потом — целые.

Температуру определяют с точностью до одной десятой градуса, прибавляя к определенным показаниям поправки из паспорта на прибор путем их сложения. Рассчитывают разницу между этими показателями. По психрометрической таблице на пересечении температуры по сухому устройству и полученной разнице определяют относительную влажность.

Если в паспорте нет поправок или полученной разницы температур, то проводят линейное интерполирование по соседним значениям.

Таким образом, мы рассмотрели, как пользоваться гигрометром психрометрическим ВИТ-1.

Возможные неисправности и меры по их устранению

Инструкция гигрометра психрометрического ВИТ-1 включает и такой раздел. В составе данного прибора есть стеклянные изделия, поэтому его нельзя ударять и ронять. Если питатель разрушается, он подлежит замене новым, при этом остатки старого должны быть полностью удалены. Если появляются разрывы жидкости в термометрах, их устраняют согласно паспорту.

Обслуживание прибора

Питатель должен всегда быть наполнен дистиллированной водой. Ее доливают либо после выполнения измерений, либо не менее чем за полчаса до их выполнения.

Можно применять кипяченую воду с экспозицией не менее 15 минут. Ее заливают в питатель, предварительно охладив до комнатной температуры.

Фитиль увлажненного устройства должен быть чистым, влажным и мягким постоянно. По мере загрязнения он подлжежит замене. Перед этой процедурой удаляется старый фитиль, а резервуар протирается тампоном, который предварительно смачивают в теплой воде. Новый фитиль должен иметь длину 6 см. Он смачивается в одной из тех вод, которые перечислены в начале раздела, после чего натягивается на резервуар с таким расчетом, чтобы над ним конец завязанного фитиля был не менее 0,7 см. Его затягивают над оговоренным выше устройством петлей из ниток с завязыванием последних. Еще одной петлей завязывают фитиль под резервуаром, причем его нужно постоянно поправлять, чтобы резервуар облегался плотно. Петля затягивается так, чтобы обеспечить капиллярное смачивание ткани.

Новый фитиль может быть изготовлен из различных тканей с предварительной подготовкой — со стиркой в содовом растворе, с кипячением и полосканием. Затем его сшивают, в зависимости от диаметра резервуара, машинным швом с высотой после обрезки, не превышающей 1,5 мм.

Первичная поверка прибора осуществляется при выпуске с завода, далее — 1 раз в два года.

В заключение

В данной статье представлена инструкция по применению психрометрического гигрометра ВИТ-1. Этот прибор можно эксплуатировать при температурах от -5 до +25 градусов. Относительную влажность определяют по психрометрической таблице, на пересечении показаний сухого термометра и разницы между сухим и мокрым.

fb.ru

Гигрометры психрометрические типа ВИТ. Особенности использования и различия модификаций – Лабораторное оборудование: обзоры, сравнения, рекомендации

Гигрометры типа ВИТ предназначены для контроля температуры и влажности окружающей среды различных помещениях. Часто такие приборы применяются в лабораториях, медицинских учреждениях, складах, пищевых предприятиях и других организациях.

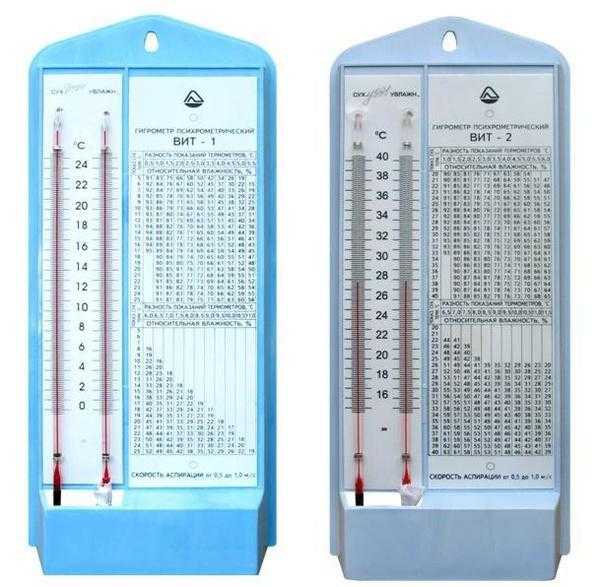

Существует два вида психрометрических гигрометров: ВИТ-1 и ВИТ-2. Первая модификация используется, как правило, в складских помещениям, температура воздуха в которых не превышает 25 градусов. Для помещений, в которых температура воздуха варьируется в пределах 20-40 градусов используется модификация ВИТ-2. В неотапливаемых помещениях с температурой ниже 0 градусов, психрометрические гигрометры использовать нельзя, т.к. вода, смачивающая один из термометров, замерзнет и прибор может выйти из строя (может лопнуть стеклянный резервуар с водой).

Основные характеристики гигрометров ВИТ

Модель	ВИТ-1	ВИТ-2
Диапазон измерения относительной влажности, %	20-90	20-90
Температурный диапазон, при котором измеряется влажность, гр.С.	5-25	20-40
Диапазон измерения температуры (сухой и влажный термометры), гр.С.	0-25	15-40
Цена деления шкалы термометра, гр.С.	0,2	0,2
Абсолютная погрешность термометров, гр.С.	+/- 0,2	+/- 0,2
Габаритные размеры, мм	325х120х50	325х120х50

В основе прибора два жидкостных термометра со шкалой от 0 до 25 гр.С (для ВИТ-1) и от 15 до 40 гр.С (для ВИТ-2). Ртуть в термометрах не используется, а в качестве термометрической жидкости применяется окрашенный в красный цвет толуол. Один из термометров смачивается дистиллированной водой при помощи матерчатого фитиля, погруженного в специальный стеклянный резервуар (питатель). Стеклянный резервуар крепиться с помощью зажимов во внутренней части прибора и должен быть всегда заполнен дистиллированной водой. Следует следить за уровнем воды в питателе, вода со временем испаряется и ее необходимо доливать.

Справа от термометров располагается таблица, по которой определяется относительная влажность воздуха в % с использованием значений разности между показаниями сухого и смоченного термометра. Такая же таблица имеется в паспорте, который в обязательном порядке прикладывается к прибору. Ниже будет описан пример расчета влажности с помощью психрометрического гигрометра.

На первый взгляд может показаться, что определить влажность с помощью психрометрического гигрометра очень сложно и для этого требуются определенные знания. Такое заблуждение вызывает внешний вид прибора, большая таблица со множеством значений, два термометра и стеклянный резервуар, который должен быть заполнен водой. Однако, инструкция по работе с гигрометрами ВИТ крайне проста. Для начала нужно заполнить резервуар (питатель) водой, желательно использовать дистиллированную воду, но можно и заполнить обычной, очищенной с помощью бытовых фильтров, воду.

Для заполнения питателя, его необходимо снять с прибора (крепится он на пластиковых защелках), и погрузить запаянным концом вниз в емкость с водой. Такой способ заполнения описан в инструкции, но на мой взгляд, удобней использовать обычную промывалку (пластиковую банку с трубкой). Можно придумать и другой способ, главное, чтобы питатель был полностью заполнен водой. После наполнения, питатель устанавливается на прежнее место таким образом, чтобы от нижнего края термометра до открытого конца питателя было не менее 2 см. Матерчатый фитиль, надетый на термометр, необходимо опустить в открытый край питателя, чтобы он постоянно смачивался водой и не касался краев питателя. Звучит, наверное, несколько сложно, но на деле это займет не более пары минут и не должно доставить никаких трудностей.

После установки питателя, прибор вешается на стену в вертикальном положении, выдерживается не менее 30 минут, после чем снимаются показания сухого и увлажненного термометров. Из-за того, что вода с влажного фитиля испаряется, происходит его охлаждение, поэтому показания увлажненного термометра, будут ниже, чем сухого. Значение влажности определяется по таблице, расположенной на самом приборе и в руководстве по эксплуатации. Искомое значение, будет находиться на пересечении значений показания сухого термометра и разницы в показаниях сухого и влажного термометра. Например, при температуре воздуха 26 гр.С, разница в показаниях составляет 10 гр.С, находим в таблице эти значения, и получаем, что влажность воздуха составляет 29%. Чем ниже значение влажности, тем больше разница в показаниях термометров. В данном случае определение проводилось в холодное время года с работающими отопительными приборами в помещении. Такое значение влажности считается низким. Для помещений нормальная влажность, как правило, составляет 40-60%.

Есть определенные нюансы по округлению значений и внесению поправок, они описаны в руководстве по эксплуатации прибора.

Несмотря на всю простоту использования гигрометров, есть одна особенность, на которую многие не обращают внимание. Дело в том, что значения, указанные в таблице на приборе, актуальны при скорости аспирации 0,5-1,0 м/с, т.е. с такой скоростью должен обдуваться увлажненный термометр. В руководстве по эксплуатации по этому поводу есть отдельный пункт: «4.7. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого». Но даже без использования анемометра (прибора для измерения скорости ветра) всем понятно, что в помещении не может быть (за редким исключением) воздушного потока скоростью 0,5-1 м/с.

При недостаточной скорости воздушного потока происходит замедление испарения влаги и соответственно недостаточное охлаждение увлаженного термометра, в связи с чем значение относительной влажности получаются завышенными. Помимо этого, во время аккредитации лаборатории или прохождения инспекционного контроля, эксперт по аккредитации с большой долей вероятности может обратить внимание на неправильное использование прибора и отсутствие контроля скорости аспирации, что может привести к проблемам с аккредитацией.

Для решения данного вопроса существует специальное устройство аспирации, которое крепится на гигрометр и обеспечивает постоянный воздушный поток с требуемой скоростью. Такой прибор называется «Устройство аспирации гигрометра ВИТ УА». В основе прибора микровентилятор и источник питания. Устройство аспирации выпускается в трех модификациях: работающее от блока питания, от обычных пальчиковых батареек или от встроенного аккумулятора.

Но стоит иметь ввиду, что даже при использовании устройства аспирации, требуется проверять скорость воздушного потока с помощью анемометра, в противном случае, мы не можем быть уверенными, что устройство обеспечивает нужную скорость воздушного потока.

Гигрометры ВИТ относятся к средствам измерения и в обязательном порядке должны быть включены в реестр СИ. Приборы поставляются с поверкой и имеют соответствующую отметку в паспорте. Межповерочный интервал составляет 2 года. Для пример, можно посмотреть описание типа средств измерений на гигрометры ВИТ производства “Шатлыгин и Ко”.

Несмотря на то, что приборы имеют одинаковый внешний вид и название, они выпускаются несколькими заводами. В России гигрометры производит ООО «Термоприбор» (г.Клин), старейшее предприятие, выпускающее различные виды жидкостных и ртутных термометров. Также применяются приборы украинского производства, выпускаемые заводом «Стеклоприбор» и компанией «Шатлыгин и Ко». Гигрометры «Шатлыгин и Ко» с недавних пор производятся в России в г.Белгород. Независимо от страны происхождения гигрометры ВИТ можно использовать в аккредитованных лабораториях в качество средства измерения.

Может быть интересно:

labblog.ru

виды, устройство и принцип работы психрометров

 О чем эта статья

Что такое психрометр

Психрометр (производное от греч. ψυχρός — холодный и τό μέτρον — мерило, измерять) — это прибор предназначенный для измерения температуры воздуха и его влажности.

Узнайте чем еще измеряют влажность

В основном психрометры используются для определения показателей относительной влажности воздуха. Эти показатели весьма важны в различных областях науки и производства. Особенно это важно при использовании весового оборудования для определения точности показателей.

Принцип работы и устройство психрометров

Принцип действия любого психрометра основан на физическом свойстве жидкости (воды) к испарению и возникающей при этом разности температур показываемых сухим и влажным термометрами. Испарение, за счет того, что жидкость покидают наиболее «быстрые» молекулы, приводит к потере жидкостью части энергии и как следствие снижение ее температуры, регистрируемое смоченным термометром.

Простейший психрометр состоит из двух стеклянных термометров (спиртовых или ртутных). Один сухой, другой влажный (смоченного), обернутый влажной хлопчатобумажной тканью. Конец этой ткани опущен в резервуар с жидкостью. При испарении воды происходит охлаждение влажного термометра. Чем ниже влажность окружающего воздуха, тем интенсивнее протекает этот процесс. Следовательно, чем суше воздух, влажность которого определяется, тем ниже будут показания смоченного термометра, тем больше будет разница между показаниями сухого и влажного термометров.

Зафиксировав показания сухого и влажного термометров, с помощью специальных формул или психрометрической таблицы определяется относительная, а затем по психрометрической формуле — абсолютная влажность воздуха.

Психрометрическая формула, позволяющая определить упругость водного пара по показаниям сухого и влажного термометров, выглядит так:

где
е —упругость водного пара находящегося в воздухе;
Е —максимально возможная упругость водного пара при температуре tс смоченного термометра;
t —температура воздуха;
А —коэффициент зависящий от устройства термометра и скорости прохождения воздуха возле резервуара термометра;
P —давление воздуха.

В чем отличия гигрометра от психрометра

Для измерения влажности воздуха также используются гигрометры. Принцип их работы основан на изменении физико-химических свойств различных веществ при изменении влажности окружающей среды. Наиболее распространенные из них: оптические, термисторные, резистивные и емкостные.

Именно в принципе работы и состоит отличие гигрометра от психрометра. Более простое устройство делает психрометр более защищенным от посторонних воздействий и потому более надежным. Поэтому, в пользовательских инструкциях многих конструкций гигрометров указано о необходимости периодически проверять показания по психрометру.

В то же время, гигрометры гораздо более функциональные. Они способны измерять не только влажность воздуха, но и влажность твердых тел. Например, с помощью емкостного гигрометра можно измерить влажность таблеток.

Виды психрометров

Различают следующие виды психрометров: стационарный (станционный), аспирационный и дистанционный.

Стационарный психрометр

Стационарный психрометр (психрометр Августа) состоит из двух термометров укрепленных на специальном штативе и помещенные в метеорологической будке. Резервуар одного из них обвязывается кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Устройство будки (метеорологическая будка Селянинова) обеспечивает свободный обмен воздуха возле резервуара. Основным недостатком стационарных психрометров является зависимость показаний смоченного термометра от скорости воздушного потока в будке, преимуществом — простота устройства и обслуживания. Схема психрометра августа приведена на рисунке справа.

Аспирационный психрометр

Аспирационный психрометр (психрометр Асмана) устроен более сложно. Конечно, термометры в этом типе по прежнему есть, но они помещаются в специальном корпусе, служащем для их защиты от повреждений и теплового излучения окружающих предметов. Обдув производится с помощью специального вентилятора (аспиратора), с постоянной скоростью примерно 2 м/сек. Аспирационный психрометр является наиболее точным и надежным прибором для измерения температуры и влажности воздуха при положительной температуре окружающей среды.

Общим для этих двух типов является устройство на базе ртутно-стеклянных термометров, что и обуславливает их общий недостаток — хрупкость, а также невозможность проведения дистанционного контроля.

Дистанционный психрометр

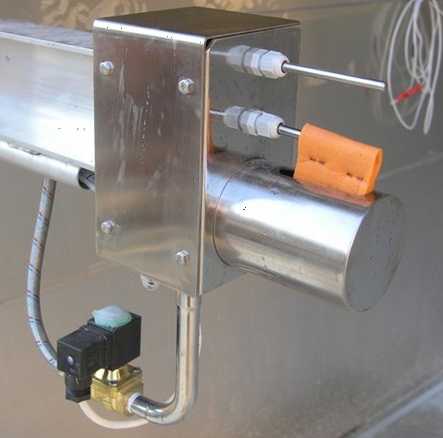

Для измерения влажности воздуха в дистанционном психрометре используются термометры сопротивления, термопары, термисторы. Основными типами являются манометрические и электрические психрометры. В качестве манометрического обычно используют либо двухканальный манометрический термометр, либо два одноканальных, с устройством системы увлажнения для одного из термобаллонов. Более широко распространены психрометры на базе термометров сопротивления, термопар, термисторов. Обязательным условием надежности и точности показаний является использование аналогичных характеристик сухого и смоченного преобразователей (датчиков) температуры.

Опубликована 25-12-11.

Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Гигрометр — измеритель влажности — ООО «Лесхозснаб»

Назначение гигрометра.

Гигрометр психрометрический или психрометр — это прибор, позволяющий вычислить величину температуры и влажности воздуха, а также рассчитать показатель относительной влажности. Гигрометр ВИТ-2 широко применяется в лесном хозяйстве. Хорошо зарекомендовал прибор в пищевой и легкой промышленности, в сельскохозяйственной отрасли, а также в складских помещениях и архивах, хранящих исторические и культурные ценности.

Для контроля над температурой и влажностью воздуха в хранилищах зерновых и хлопчатых культур, а также прочих продуктов, необходимо иметь в наличии гигрометр ВИТ-2. Необходим он и для контроля при выполнении высокотехнологичных и точных работ.

С помощью этого прибора выполняются правила содержания продуктов и товара в складах, павильонах, магазинах и ресторанах.

Сходство и отличительные черты гигрометра ВИТ-2 и ВИТ-1.

Гигрометр психометрический относится к контрольно-измерительным приборам. Поэтому он проходит обязательную государственную проверку, результаты которой отражаются в паспорте изделия. Точность показаний и разрешённая погрешность гигрометра ВИТ регламентируется нормативными документами и стандартами.

Величина допустимой погрешности равняется ±0,20С. Шкала термометра имеет цену деления, равную 0,20С.

Отличительной особенностью этих двух видов гигрометров является широта измеряемой температуры. Так гигрометр ВИТ-1 определяет температуру от 00С до 250С, а ВИТ-2 – от 150С до 400С. При этом для первого прибора относительная влажность определяется в интервале температур от +5 до 250С, а для второго соответственно – от +20 до +400С.

Основным определяющим фактором при выборе гигрометра ВИТ является величина температуры помещения или места, где будет работать прибор.

Конструкция прибора.

Корпус гигрометра выполнен из пластмассы, на котором расположены два термометра: сухой и увлажненный. Дополнительно имеется шкала температур и психрометрическая таблица. В качестве основной жидкости используется толуол. Габариты: 325х120х50. Капилляр имеет круглую форму. Стеклянный питатель в виде запаянной трубки заполняется дистиллированной водой, благодаря которой увлажняется резервуар термометра через батистовый или шифоновый фитиль.

Сущность работы гигрометра психрометрического.

Применение гигрометра ВИТ позволяет определить показатель относительной влажности. Рассчитывается эта величина на основании взаимосвязи влажности воздуха и разности в данных, отображенных на обоих термометрах. Их параметры не меняются при изменениях климатических условий внешней среды.

Исполнитель записывает данные температур и вычисляет их разность. На основе психрометрической таблицы устанавливается показатель относительной влажности воздуха.

Особенности и преимущества гигрометра.

Основными преимуществами при работе с гигрометром ВИТ-2 считается следующее:

• высокий показатель точности проводимых измерений;
• легкость в использовании;
• использование психометрической таблицы при расчете основного показателя;
• необходимость проведение технического обслуживания;
• применяется для любых помещений;
• невысокая стоимость, цена устроит даже бюджетного покупателя.

Комплектация гигрометра ВИТ-2 для поставки потребителю.

В комплект прибора входит сам прибор, который дополняется фитилем и стеклянным питателем. Все аккуратно упаковывается в коробку. Обязательно вкладывается инструкция с описанием правил эксплуатации прибора и паспорт, с отметкой проведения контроля качества.

Требования к установке и эксплуатации прибора.

Перед началом работы необходимо аккуратно снять стеклянную герметически запаянную трубку, которая находится на обратной стороне корпуса прибора. Далее в трубку наливают дистиллированную волу, и смачивают этой водой фильтр увлажненного термометра.

Питатель с водой крепится так, чтобы его открытый край находился на расстоянии20 мм от резервуара увлажненного термометра. Фильтр не должен дотрагиваться до стенок стеклянной трубки.

После прибор крепиться на вертикальной поверхности.. Желательно исключить вибрацию и возможность резких скачков температуры.

После соблюдения всех требований можно проводить измерения.

Покупка контрольно-измерительного прибора.

Если вы хотите купить гигрометр психометрический, позвоните по телефонам, указанным на сайте нашей компании. Высококвалифицированные специалисты ответят на все вопросы относительно технических характеристик и назначения психрометров.

Выбрав нужный прибор, вы можете оформить доставку в любой район города. Курьеры доставят товар по указанному адресу с соблюдением сроков поставки.

lessnab.com
