Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

• Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
• Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.

Старые алюминиевые скрутки надежностью, увы, не отличаются

• Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.

Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

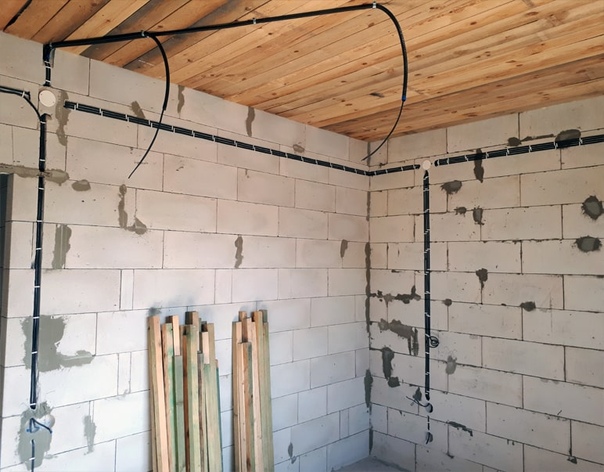

Провода можно просто крепить к ожидающим отделки стенкам

Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

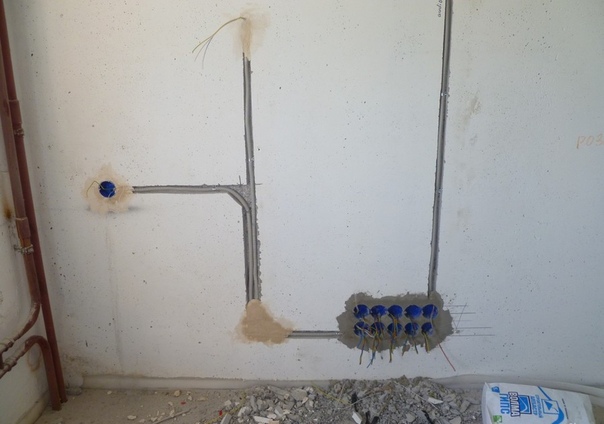

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

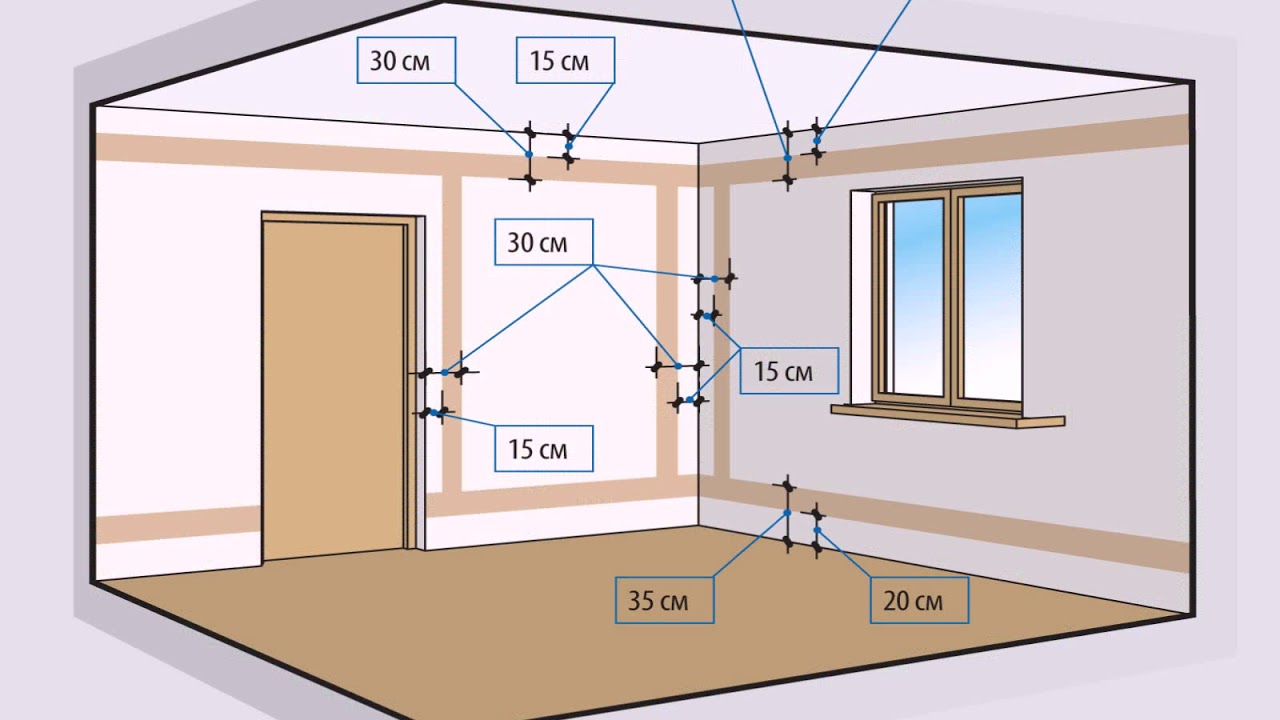

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

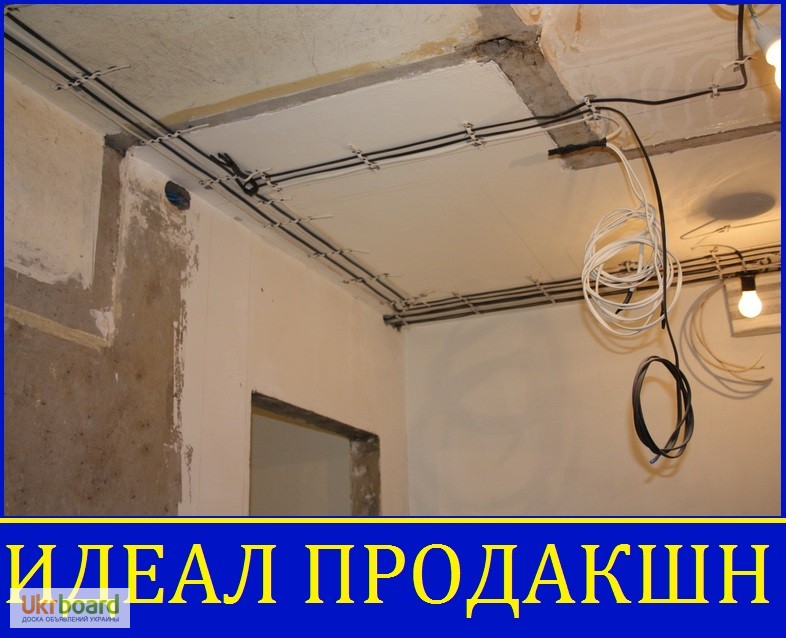

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Вид электроприбора	Примерная потребляемая мощность
Гидромассажная ванна (Джакузи)	2000-2500 Вт.
Печь для мини-сауны	10-15 кВт
Теплый пол	0.7-1.5 кВт
Солярий домашний	1,5-2,5 кВт
Кондиционер-сплит	около 2500 Вт
Вентилятор	до 900 Вт
Осветительные приборы (в зависимости от применяемых ламп и количества рожков)	100 — 1000 Вт
Радиоприемник (Музыкальный центр)	100-250 Вт
Компьютер стационарный с ЖК-монитором + периферия (принтер, сканер, модем, маршрутизатор и т.п.)	до 800 Вт
Телевизор	100-200 Вт
Саунд-система «домашний кинотеатр»	до 750 Вт
Пылесос	до 1200 Вт
Утюг	1000-2000 Вт
Электромассажер	до 300 Вт
Фен	500 — 1000 Вт
Зарядные устройства гаджетов	около 50 Вт

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Сечение медной жилы	Нагрузка по току, А
	одножильные провода				двужильные провода	трехжильные провода
	одиночно проложенный ппровод	пучек из двух проводов	пучек из трех проводов	пучек из четырех проводов	одиночный двужильный провод	одиночный трехжильный провод
0.5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,0	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	31	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбора	Средняя потребляемая мощность	Особенности подключения к электропитанию
Плита или варочная поверхность электрическая	от 3500 до 12000 Вт	Индивидуально проложенная линия питания
Духовой шкаф электрический	от 2500 до 10000 Вт
Стиральная машина-автомат	от 1500 до 3000 Вт
Водонагреватель	от 2500 до 7000 Вт
Посудомоечная машина	от 1500 до 3500 Вт
Микроволновая печь	от 700 до 2500 Вт	допускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска)	от 500 до 2000 Вт
Электрический чайник	от 700 до 1500 Вт
Кухонный процессор (комбайн)	от 500 до 1500 Вт
Хлебопечка, пароварка и т. п.	от 700 до 2000 Вт
Тостер	до 1000 Вт
Кухонная вытяжка	от 500 до 1500 Вт
Измельчитель отходов	от 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Монтаж электропроводки в квартире своими руками

Все многоквартирные дома уже имеют проложенную электропроводку по квартире. Во время ремонта или при перепланировке помещения возникает необходимость заново уложить все провода и подключить все устройства. Кроме того старая проводка не рассчитана на большое количество мощных потребителей в современном доме и становится со временем хрупкой и ломкой, поэтому заменять ее нужно из соображений безопасности. Предлагаем пошаговую инструкцию, как заменить проводку своими руками.

Составление план-схемы

Внимание! Любые работы по электропроводке начинаются с изучения старой схемы подключения и особенностей ввода силовых проводов в квартиру.

Для этого удобно использовать копию плана квартиры, на котором можно отмечать места установки розеток, выключателей, светильников. Начальная точка – это распределительный щиток с прибором учета около входа в квартиру. На этом этапе вполне достаточно знаний из школьного курса физики. В дальнейшем схема поможет правильно рассчитать количество провода и фурнитуры и поможет при ремонте и техническом обслуживании.

Правила составления плана:

• Трасса электропроводки должна проходить строго вертикально и горизонтально, а все повороты делать под прямым углом. Это необходимо для безопасности и при таком расположении сложнее повредить линию.
• Оптимальным будет прокладка в верхней части стены на расстоянии 15-20 см от потолка или вдоль пола внутри специального электротехнического плинтуса.
• Выключатели располагаются при входе в комнату со стороны дверной ручки. Их высота от пола не регламентируется, но в большинстве случаев удобнее расположить их не выше 80 см.
• Розетки по евростандарту располагаются на высоте 30 см, но в разных помещениях они могут располагаться на необходимой высоте. Например, в детской комнате убрать их повыше, на кухне расположить около стола и т.д.
• Оптимальное количество розеток 1 штука на 6 кв.м. Для кухни или ванной комнаты количество розеток должно быть по числу работающих электроприборов. Расстояние от дверного или оконного проема не менее 10 см.
• В каждой комнате должна быть минимум одна распределительная коробка. Исключение – это монтаж проводки без распределительных коробок, когда монтаж и разводка осуществляется в подрозетниках.
• Желательно включить на схеме УЗО на 30 мА на входе в квартиру и на 10 мА в ванной комнате, для защиты от удара током.

Также на схеме нужно учесть планировку квартиру и возможные варианты расстановки мебели, чтобы не пришлось пользоваться удлинителями или переделывать розетки. Когда разобрались, как провести электропроводку, нужно произвести подсчет длины проводов, количество розеток и выключателей, дополнительной фурнитуры. Теперь с этой сметой можно идти в магазин.

Выбор комплектующих

Начнем с выбора кабеля. Можно встретить кабеля с алюминиевой и медной начинкой. Первые дешевле, но хуже проводят электрический ток при равном сечении, недостаточно эластичные, склонны к перегреву. Поэтому для квартирной проводки самыми лучшими считаются медные провода, которые легко выдерживают большую нагрузку, долговечны и не окисляются. Оболочка должна быть из ПВХ или любого другого негорючего материала.

Сечение кабеля рассчитываем по схеме и учитываем максимальную мощность всех электроприборов для каждого ответвления. Для розеток сечение провода не менее 2,5 мм2, а силовой автомат рассчитан на ток в 20 А. На освещение достаточно 1,5 мм2 и автомат в 16 А, а мощные электрические приборы должны питаться через провода сечением 4 мм2 и защищаться 25-амперным автоматом.

Все кабели должны быть проложен внутри гофрированных трубок отдельно друг от друга, чтобы избежать перегрева и пожара.

Выбор розеток, выключателей, кабель-каналов, распаечных коробок и другой мелкой фурнитуры должен осуществляться по тому же принципу.

Внимание! Для качественного и долговечного ремонта необходимо выбирать только продукцию от проверенных брендов, которая соответствует ГОСТу и СНиП и имеет значок Ростеста.

Розетки могут быть с заземлением и без него. Наличие заземляющего контакта обязательно для подключения электроприборов на кухне и ванной комнате. Защитная крышка или шторка на розетке будет полезной в детской комнате. Встречаются и экзотические варианты с таймером отключения или кнопкой выталкивания вилки.

Выключатели бывают одноклавишные и с несколькими клавишами, для управления несколькими светильниками в проходных зонах. Удобны выключатели с подсветкой и встроенные регуляторы уровня освещенности.

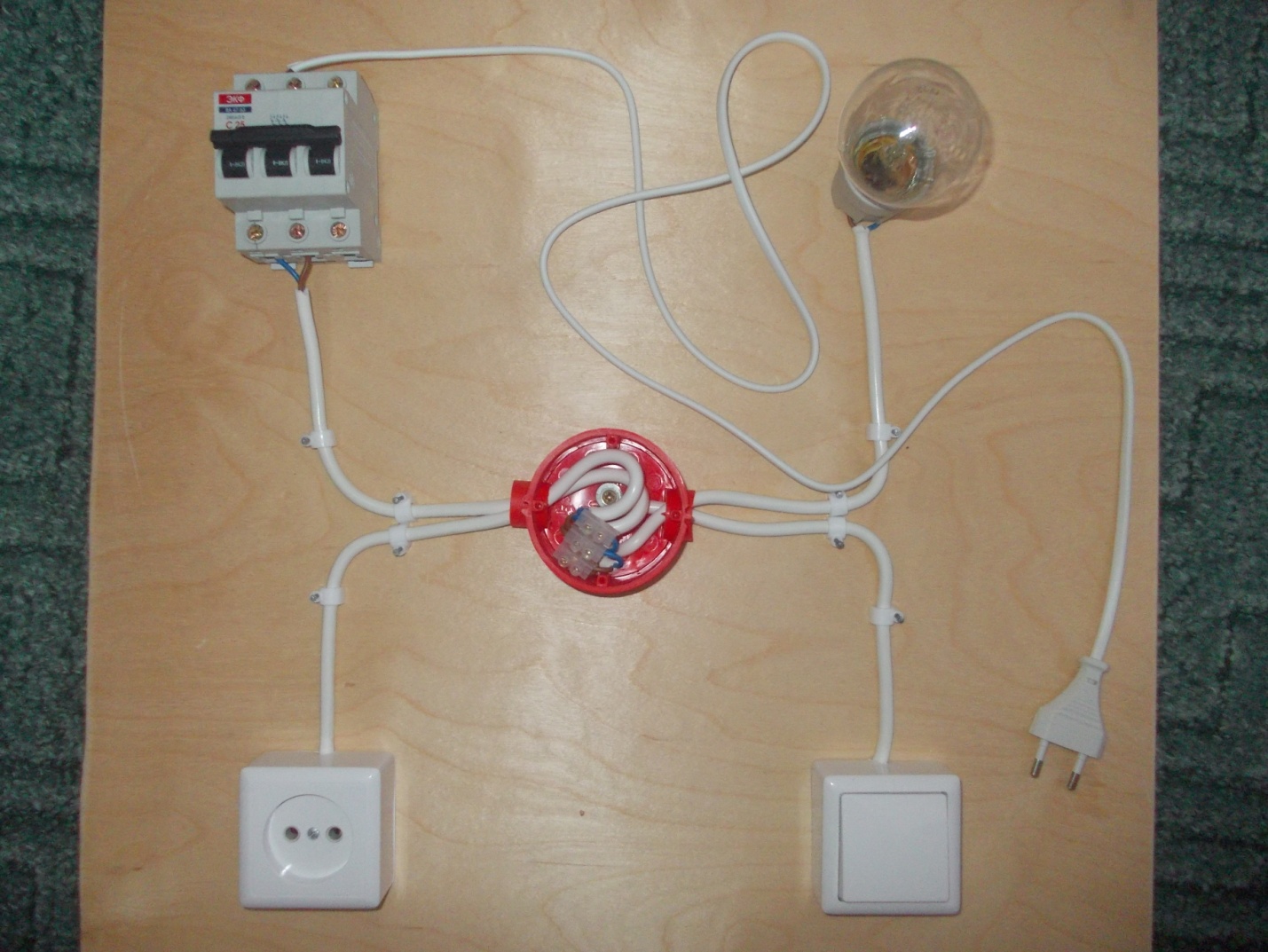

Все электрические устройства имеют контакты для подключения проводов. Они бывают двух типов: винтовые и быстрозажимные. Винтовые проще и дешевле, но требуют регулярного подтягивания клемм, чтобы не ухудшался контакт с проводом. Контакты с поджатием клемм пружиной лишены этого недостатка, усилие всегда постоянное и полностью исключается человеческий фактор (встречаются плохо прижатые провода в разъемах).

УЗО – устройство защитного отключения все чаще встречается в схемах проводки в квартире. Польза от него очевидна: прибор контролирует утечку тока в сети и при превышении порогового значения обесточивает всю сеть полностью.

Так при повреждении изоляции провода или перегреве подключенного прибора, возникает ток утечки, который и фиксируется устройством. Использование УЗО полностью защищает от поражения электрическим током при неосторожном касании оголенного провода.

Подключение УЗО

Подготовка стен и разметка

Монтаж электропроводки в квартире бывает двух типов – закрытым и открытым. Открытым способом провода укладываются в кабель-каналы или крепятся непосредственно на стены. Все розетки и выключатели также монтируются без заглубления. Этот способ не требует трудоемких операций по штроблению стен и относительно прост, но менее эстетичный. Такую разводку можно использовать в саду, гараже, кладовке.

Для закрытого размещения проводов нам потребуется сделать углубления и прорези в стене по всей линии, можно использовать технологические отверстия в стенах и потолке. Зато после заделки кабелей получается ровная поверхность, готовая к чистовой отделке. Для квартир используется только этот вариант.

Возможно размещение основных кабельных линий на потолке, с последующей установкой натяжного или подвесного потолка.

Подготовка стен начинается с их очистки от старых обоев и штукатурки, демонтируется старая проводка, после чего наносится разметка согласно план схеме. На этом этапе удобно отмечать места прокладки кабелей с помощью лазерного уровня или длинного шнура.

По разметке штробятся углубления с помощью болгарки и зубила или специального штробореза, делаются выемки для распределительных коробок и розеток с выключателями. Для этого потребуется перфоратор со специальными коронками-фрезами по бетону. Это самая трудоемкая часть ремонта, поэтому если вы сомневаетесь в своих силах или у вас нет нужного инструмента, лучше доверить работы специалистам.

Внимание! Для работы с проводами стоит приобрести специальные монтажные кусачки, которые быстро и аккуратно подрезают провода и снимают с них изоляцию. С их помощью оголенные контакты можно загильзовать медными трубками.

Штробление стен под электропроводку

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

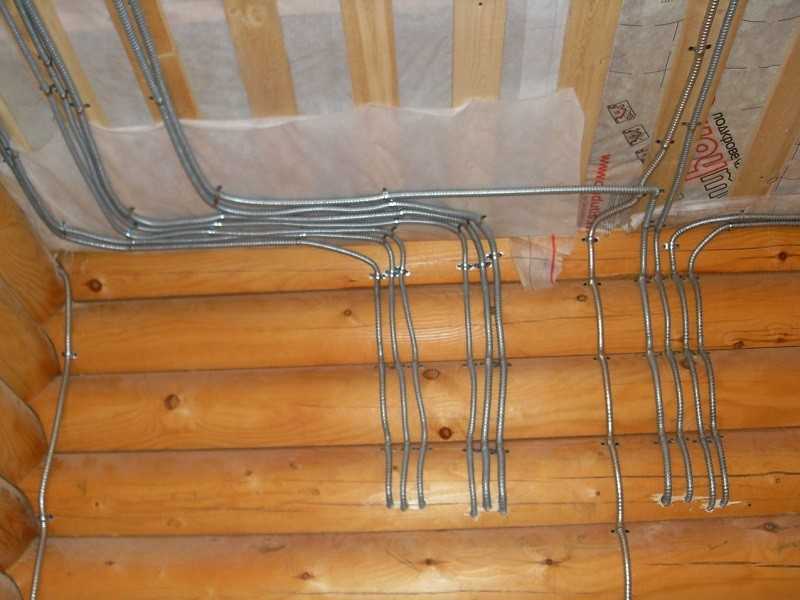

Укладка открытой проводки

Этот быстрый способ как заменить или заново провести электропроводку стал популярным благодаря кабель-каналам самого разного размера. Различают настенные и напольные типа «плинтус». Количество подсчитывается согласно нашей схеме, при этом оставляем 5-10% длины на припуск и подрезку. Для крепления понадобятся саморезы или жидкие гвозди.

1. По отмеченным местам отрезаем кабель-каналы строительным ножом или ножовкой.
2. Крепим к стене нижнюю часть канала с помощью шурупов, дюбелей, гвоздей – все зависит от материала стен.
3. Распределительные коробки устанавливаем таким же способом, без заделки в стены. При этом кабель-каналы должны вплотную стыковаться с коробкой выключателями и розетками.
4. Укладываем в них провода и закрываем крышкой. Линия готова.
5. Зачищаем контакты и подключаем всю фурнитуру. Теперь можно произвести пробное включение и проверку работоспособности отдельных узлов.

Существует еще один способ электропроводки – так называемый ретро-стиль. Чаще всего она встречалась в деревенских домах и зданиях постройки 20-30-х годов прошлого века. Заключается она в креплении проводов на керамических изоляторах. Для нее нам потребуется медный провод в мягкой оплетке и небольшие роликовые изоляторы, которые крепятся к стене через равные промежутки.

Замена электропроводки в квартире своими руками не представляет особых сложностей и вполне может быть выполнена человеком без специальных знаний и умений, главное соблюдать технику безопасности.

Видео об электропроводке в квартире

Как правильно прокладывать проводку в квартире

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

• Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

• Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

• Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

• Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

• Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

• Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

• Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

• Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

• Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

• Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

• Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

• Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

• Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

• Медь устойчивее к коррозии, медные провода медленнее окисляется.

• Медные провода прослужат дольше, чем алюминиевые.

• Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

1. стиральные и посудомоечные машины
2. микроволновые печи
3. электрические духовки
4. электрические бойлеры
5. системы кондиционирования
6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

Старая электропроводка в квартире — причина возникновения пожаров!

Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

1. Составление плана разводки электрической проводки всей квартиры.
2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
3. Демонтаж старой проводки и аксессуаров.
4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

1. тестер
2. отвертки
3. плоскогубцы
4. кусачки
5. монтажный нож
6. рулетка
7. изолирующая лента
8. молотки
9. перфоратор с различными сверлами и коронками разных размеров
10. пассатижи
11. уровень
12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы. Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома. В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок. Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Как без проблем заменить проводку в квартире

Меняем проводку в квартире своими руками

Если вы решились на ремонт в месте своего постоянного проживания, то замена старой проводки в квартире должна стать для вас обязательным пунктом. Ведь дома, которые строились еще в советские времена, не были рассчитаны на современные нагрузки.
Поэтому, если, выполнив ремонт, вы не уделили должного внимания электропроводке, это может стать серьезной головной болью в дальнейшем.

Возможные варианты и схемы замены электропроводки

Выбор варианта прокладки электропроводки

Выбранный вариант схемы электропроводки по квартире во многом зависит от выбранного вами метода ее прокладки. На данный момент существуют два основных вида — это открытый и скрытый способ. Скрытый способ прокладки электропроводки предполагает укладку провода внутри стен с последующим их оштукатуриванием.
К преимуществам такого метода относятся:

• Экономия свободного пространства квартиры
• Полная скрытость всех токоведущих частей, которые не портят внешний вид вашей комнаты
• Отсутствие необходимости дополнительной защиты проводов от механических повреждений
• Более высокие степени допуска по нагрузке и перегрузке для любых проводов, проложенных скрытым способом

К недостаткам скрытого метода проводки можно отнести следующие параметры:

• Сложность и трудоемкость выполнения работ по прокладке провода
• Сложность определения неисправностей и ремонта скрытой проводки

Скрытая проводка

Вторым способом замены электропроводки является открытый метод. Условно его можно разделить на прокладку проводки в плинтусах и прокладку в кабельных каналах.
Конечно, еще существуют другие методы прокладки открытой проводки, но в квартирах они используются очень редко ввиду своей неприглядности.
К преимуществам замены электропроводки своими руками открытым способом можно отнести:

• Относительная простота монтажа
• Простота определения мест повреждения и ремонта проводки
• Простота прокладки дополнительной проводки для новых источников питания, а также внесение изменений в схему электроснабжения квартиры

Но и недостатков у открытого метода прокладки проводки достаточно много:

• Скрадывание свободного пространства наших и без того небольших квартир. При установке мебели дополнительные короба могут сильно мешать
• Если используется метод прокладки проводки в плинтусах, то количество возможных проводов очень ограничено. Это вносит существенные ограничения в варианты выбора схемы электроснабжения
• Провода при прокладке открытым способом требуют дополнительной защиты от механических повреждений и его изоляции друг от друга и от горючих поверхностей в целях пожарной безопасности. Из-за этого цена такой прокладки электропроводки несколько выше.
• Для открытой проводки несколько ниже параметры максимально допустимой нагрузки и перегрузки вследствие их худшего охлаждения.

Открытая проводка

Выбор схемы электроснабжения квартиры

На следующем этапе замена проводки в квартире подразумевает выбор схемы электроснабжения.
На данный момент существует два основных варианта:

• Первый, который наверняка использовался в вашем доме еще советской постройки, это прокладка одного основного провода от которого отходят все провода электроприемников квартиры. Этот метод не обеспечивает должную защиту электрической сети вашей квартиры. Ведь в случае повреждения даже одного участка, у вас обесточится вся квартира.
• Так же следует отметить, что согласно пункта 6.2.2 «Правил устройства электроустановок» (ПУЭ), групповые сети внутреннего освещения должны быть оснащены автоматическим выключателем не более 25 А. Это вносит определенные ограничения на суммарную мощность электроприборов в квартире.
  Поэтому такую схему электропроводки советуют применять только для однокомнатных квартир или при открытом способе прокладке провода в плинтусах. Ведь проложить в плинтусах большое количество проводов для питания по другой схеме будет крайне проблематично.
• Более распространенной сейчас является так называемая «европейская» схема электроснабжения. Она подразумевает наличие распределительного щитка и наличие автоматических выключателей для каждого отдельного потребителя.
  Это может быть одна комната или один вид потребителей в комнате. Тут все зависит от предполагаемой нагрузки, ваших пожеланий по безопасности электросети и ваших финансовых возможностей.

На фото изображена «европейская» схема электроснабжения

Иногда можно встретить применение смешанных схем электропроводки. Это достаточно редкий случай, но он также имеет право на существование. Здесь все зависит от характера и вида нагрузок.

Расчет электропроводки

Так как заменить электропроводку в квартире панельного дома или любом другом месте нельзя без точного расчета, то на следующем этапе приступаем к расчетам.

Внимание: В первую очередь, нам необходимо определить возможные нагрузки на каждом участке электрической сети, защищенной автоматическим выключателем. Исходя из этих нагрузок, выбирается не только провод, но и сам автоматический выключатель.

Итак:

• Для определения нагрузки используем формулу ; где P – номинальная мощность электроприбора, а U – номинальное напряжение электрической сети. Исходя из этой формулы, для сети 220В можно принять, что 1кВт мощности электроприборов это 5 А нагрузки для провода.
  При этом упрощенно можно принять, что медный провод сечением 1 см² пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А. Это, конечно, весьма упрощенный расчет, но в большинстве случаев его достаточно.

Обратим внимание! Для точного расчета необходимого сечения провода следует пользоваться пунктом 1.3 ПУЭ. Здесь вы найдете поправочные коэффициенты в зависимости от условий прокладки, методов прокладки, количества и сечения проложенных рядом проводов, поправочные температурные и перегрузочные коэффициенты, а также расчетные параметры для проводов с различной структурой изоляции.

• Сразу предупредим вас от наиболее частых ошибок. В первую очередь, обратите внимание, что сечение провода одного из присоединений не может быть больше сечения провода ввода. Автоматические выключатели должны соответствовать максимально допустимому току присоединения.

Таблица расчета сечения провода

Обратите внимание! При расчете не стоит учитывать работу всех электроприборов сразу, иначе это приведет к существенному удорожанию вашей электросети. Помните, любые электрические провода допускают кратковременную перегрузку до 10 – 15% на 1 час в сутки.

Советы и требования при монтаже электропроводки

Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.
Итак:

• Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
• Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
• Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
• Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
• В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
• Металлические элементы электропроводки ( короба, лотки, гофрированные шланги) должны быть заземлены.

Прокладка проводки в плинтусе

Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:

• Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
• Выключатели и розетки следует располагать на одной высоте.
• Следует избегать пересечения проводов.
• Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.

Выводы

Наша нехитрая инструкция проведения работ по замене электропроводки позволит вам выполнить работы в полном соответствии с требованиями ПУЭ. При этом, произведя правильный выбор схемы и способа прокладки провода, вы наверняка сможете справиться со всеми работами в кратчайшие сроки и при минимальных затратах.

Электрическая проводка квартиры | elesant.ru



От автора

Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам. В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм².

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

1. По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;
2. По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.
3. Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети





Как провести грубое электричество в новом строительстве

Шагов:

1. Для проведения новых электромонтажных работ обычно требуется разрешение на строительство. Проконсультируйтесь с вашим местным строительным отделом для получения дополнительной информации.
2. Электрические коробки должны быть установлены на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках.
Кодекс
3. требует, чтобы розетка из любой точки стены находилась в пределах 6 футов. Это минимальное требование.
4. Просверлите отверстие в центре каждой шпильки для проводки.
5. Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках. Протяните достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
6. Закрепите кабель на расстоянии 6 дюймов от коробки, используя скобу для кабеля.
7. Снимите 8 дюймов оболочки с проволоки и вставьте ее в коробку.
8. В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
9. Установите электрическую коробку на расстоянии 48 дюймов по центру от пола для выключателя света.
10. Проведите провод от розетки через распределительную коробку к первому осветительному устройству. Оттуда соедините другие приспособления проволокой.
11. Прикрепите провода светильников к потолочным балкам с помощью скоб.
12. Подсоедините провода к осветительной арматуре.
13. Закрепите осветительные приборы на месте.
14. Свяжите подающую проволоку от ближайшего выхода к монтажной панели.Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования прерывателя цепи дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена ​​окончательная электрическая часть.
15. Перед тем, как покрыть гипсокартоном, попросите местного инспектора подписать электромонтажные работы.

Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (Arc Fault Circuit Interrupter), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.

Экспертная помощь в этом проекте была предоставлена ​​Caron Electric.

Ремонт дома: почему никогда не стоит делать дома своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете.Эти учебные пособия и телешоу могут сделать проекты проще, чем они есть на самом деле. Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, — это меры предосторожности, строительные нормы и правила, а также материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, переноса электропроводки в доме. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны оставить ремонт электропроводки профессионалам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свое имущество.

Завершение электромонтажных работ — дело опасное. При выполнении переустановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может привести к возгоранию дома. Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти. Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры.Если вы решили провести в доме электромонтажные работы, то получите все необходимые разрешения на выполнение работ. Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски — это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человеку необходимо пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей. Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта — это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знание электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец.Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки электрической проблемы включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляются какие-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели.Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией. Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования. Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме.Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите прокладывать проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного профессионала. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика. Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственности за любые неудачи.

Эти законы применимы и к другим профессиям. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками — это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасна.Если вы завершите электромонтажные работы, не пройдя техосмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы. Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время инспекции торговой точки, проведенной городским инспектором.Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не забирает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам.Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и согласно требованиям.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность.Это может побудить покупателя вашего дома рассмотреть вопрос о возбуждении против вас судебного иска за то, что вы не сообщили ему об отсутствии разрешений и неисправных электромонтажных работах. Особенно, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получите надлежащих разрешений и не получите лицензированного электротехнического инспектора для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом — это ваша ответственность. Некоторые другие вовлеченные лица могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, — это просто то, что вы вообще не знаете о неисправной электрической работе.Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии — это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

При необходимости замены электрических проводов обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

Как заменить проводку в старом доме | Руководства по дому

Чарльз У. Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и подполью, а также от допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом.Не пытайтесь заменить свою проводку, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного управления. Домовладельцам разрешается делать ремонт электрики в собственном доме, но работа должна быть проверена. Возможно, вы захотите нанять электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом при замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля. Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, скорее всего, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения — сверху. Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также со старой проводкой. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Замена проводки розетки

Для замены проводки, питающей розетку, необходимо удалить старую розетку.Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину.Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергопотребления современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната.Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена обслуживающего оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического оборудования, которое включает главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей.Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом. Эту работу лучше оставить профессиональному электрику.

Сколько стоит ремонт дома

Для многих из нас ремонт дома — это событие, которое случается раз в жизни. Учитывая, насколько это может быть разрушительная и зачастую дорогостоящая работа, это, вероятно, хорошо, хотя и создает некоторые проблемы, особенно когда дело доходит до установления бюджета.

Если вы оказались в незавидном положении, когда вам нужно было заменить проводку, вы, несомненно, задавали такие вопросы, как:

• Сколько стоит перемонтировать дом?
• Почему так дорого?
• Зачем мне вообще вообще нужно заморачиваться с перемонтажом?

В сегодняшнем руководстве мы ответим на все эти животрепещущие вопросы и многое другое.Мы рассмотрим, сколько вы должны заплатить за перемонтаж, почему это так важно и что вы можете сделать, чтобы сделать работу максимально простой и рентабельной.

Сколько стоит перемонтировать дом? При таком большом количестве факторов может быть сложно определить точную цифру, но наше подробное руководство поможет вам спланировать бюджет для этого крупного проекта.

Средняя стоимость ремонта дома

Типичная американская семья тратит в среднем 2100 долларов на ремонт своего дома, хотя затраты на ремонт дома могут составлять от 1500 долларов до более 10 000 долларов.

Хорошая новость в том, что эти числа включают все, включая детали, работу и необходимые разрешения.

Плохая новость в том, что такие цифры определяются рядом неизбежных факторов, таких как возраст и размер вашего дома.

Другими словами, если вы живете в большом поместье, построенном между 1940-ми — 1960-ми годами (или даже раньше), то затраты на ремонт вашего дома будут намного дороже, чем если бы вы жили. в небольшом современном доме.Ремонт старого дома будет дороже, как и дома площадью 3 тысячи квадратных футов.

Мы углубимся в подробности позже, но в среднем по стране за установку электропроводки мы ожидаем заплатить от 1500 до 3000 долларов за небольшой дом, от 3000 до 8000 долларов за недвижимость среднего размера и где-то до 12000 долларов за большие дома от трех тысяч квадратных футов и выше.

Зачем нужен ремонт дома?

Наем профессионального электрика для ремонта вашего дома может иметь важное значение, если ваша нынешняя проводка старше сорока лет.

Когда в последний раз вы включали отопление или кухонные приборы и думали о том, откуда исходит этот источник энергии?

Не волнуйтесь, вы не одиноки.

Поскольку наша электрическая проводка скрыта за стенами наших домов, легко принять это как должное и даже забыть, что она там есть. Однако делать это — значит игнорировать тот факт, что старая, устаревшая или просто неисправная проводка может представлять серьезную угрозу нашей безопасности.

В 2017 году отчет Управления пожарной безопасности США показал, что электрические неисправности являются причиной почти 26000 домашних пожаров, в результате чего ежегодно погибает 280 человек, около 1220 травм и до 1 материального ущерба.1 миллиард долларов США.

Многие из этих проблем вызваны так называемой проводкой с ручкой и трубкой, ранней формой электропроводки, которая была обычным явлением в старых домах, построенных между концом 1800-х и серединой 1940-х годов. В то время проводка с ручкой и трубкой рассматривалась как недорогой способ подать электроэнергию в дом, но сегодня проводка с узлами и трубками считается неэффективной, неэффективной и опасной, представляя серьезную угрозу безопасности для современных домовладельцев.

Фактически, многие страховщики домашних хозяйств в Соединенных Штатах даже не предлагают страхование собственности, где есть проводка с ручкой и трубкой.

То же самое и с алюминиевой проводкой, стандартной характеристикой домов, построенных в 1960-1970-х годах, которая не имеет достаточной изоляции и, следовательно, представляет большую опасность пожара.

раз изменилось

Не секрет, что за последние несколько десятилетий наш образ жизни сильно изменился. Сегодня нам повезло, что мы можем наполнить наши дома всевозможными устройствами, призванными сделать жизнь более комфортной, удобной и приятной.

Тем не менее, когда были построены многие из наших домов, о таких продуктах, как мощные компьютеры, современные кухонные приборы и развлекательные системы, даже не мечтали, не говоря уже о том, чтобы их принесли в дом.Таким образом, проводка в более старых домах может больше соответствовать назначению, что потребует серьезного изменения проводки для предотвращения перегрузки.

Увеличьте стоимость вашего дома

Если вы планируете вывести свой дом на рынок в следующем году или около того, возможно, сейчас самое подходящее время для инвестиций в полномасштабный ремонт электропроводки. Конечно, затраты на замену проводки могут показаться большими расходами для дома, который вы планируете покинуть, но окупаемость ваших инвестиций того стоит.

Потенциальных покупателей жилья могут отпугнуть дома с устаревшей проводкой, особенно если есть риск, что им придется платить за новую проводку позже.

И наоборот, дом с новой электропроводкой может обойтись по гораздо более высокой запрашиваемой цене, а это означает, что есть все шансы вернуть свои деньги, а затем немного.

Ключевые признаки того, что ваш дом требует ремонта

Если ваши автоматические выключатели регулярно срабатывают и предохранители часто перегорают, это хороший знак, что пора перемонтировать.

Со временем даже самая лучшая проводка в мире будет изнашиваться. Итак, если с момента последней замены вашей домашней электропроводки прошли десятилетия, сейчас хорошее время подумать, по крайней мере, о том, чтобы заказать периодический осмотр, чтобы проверить, в хорошем ли состоянии ваша проводка.

Не то, чтобы время — единственный фактор, который нужно принимать во внимание.

Ваша система электропроводки подскажет, если она изнашивается до такой степени, что ее необходимо заменить. Если в вашем доме происходит что-либо из перечисленного ниже, вы можете расценить это как хороший знак того, что вам нужно вызвать электрика.

Огни мерцают

Есть небольшое количество случаев, когда мерцающий свет может быть нормальным явлением в современном доме. Например, если вы включите систему охлаждения после длительного периода бездействия, внезапный скачок напряжения может вызвать кратковременное мигание.

Если, однако, вы обнаружите, что ваш осветительный прибор мерцает все чаще и нет очевидной причины этого, вы можете принять это как верный признак того, что ваша электрическая проводка либо сильно повреждена, либо просто изношена настолько, что это необходимо. замена.

Перегоревшие предохранители и выключатели

Конечно, ваша электрическая панель может один раз перевернуться в синюю луну, когда вы попытаетесь использовать больше энергии, чем способен выдержать ваш выключатель, но если вы обнаружите, что ваш выключатель все время отключается или вам постоянно приходится покупать новый предохранители, это еще один хороший признак того, что что-то не так.

Вы можете почувствовать запах гари

Если чувствуете запах гари, действовать нужно быстро. В то время как другие признаки, перечисленные выше, могут означать, что ваша проводка просто изношена и ее следует заменить раньше, чем позже, запах гари является признаком того, что что-то серьезно не так и что вы находитесь в одной перегруженной цепи от аварии.

В этом случае немедленно позвоните своему электрику и как можно скорее сделайте полный ремонт дома.

Вы слышите жужжащий звук

Как и в случае с запахом гари, жужжащие звуки следует воспринимать как серьезное предупреждение о том, что проводку необходимо немедленно заменить.

Жужжание обычно является результатом неисправной, поврежденной или неправильной проводки, которую следует незамедлительно заменить.

Где найти профессионалов

Учитывая, что работы по замене проводки потенциально могут быть очень опасными, если они будут выполнены неправильно, мы настоятельно рекомендуем вам получить профессиональную помощь с этим типом работ. Вот отличный ресурс, который поможет вам найти самых квалифицированных специалистов в вашем регионе:

Основные факторы, влияющие на стоимость ремонта дома

Электропроводка в старых домах часто может быть устаревшей и непригодной для использования, что делает необходимость замены электропроводки

Итак, вы видели предупреждающие знаки, вы знаете, что прошли десятилетия с тех пор, как ваш дом в последний раз ремонтировали, и теперь вы уверены:

Больше ничего не остается, как выложить деньги и выполнить работу.

Так сколько именно будет стоить ремонт вашего дома?

Как мы упоминали ранее, от 1500 до 10 000 долларов и выше — это неплохая приблизительная цифра, но чтобы дать вам более точный ответ, стоит взглянуть на отдельные факторы, которые точно определяют, сколько вам потребуется в бюджет.

Эти факторы:

1: Размер вашего дома

Ничто так не влияет на стоимость электромонтажа больше, чем размер вашей собственности. Дом площадью 3000 квадратных футов, естественно, будет стоить дороже, чем ремонт дома площадью 800 квадратных футов.

Некоторые эксперты рекомендуют рассчитывать стоимость в квадратных футах, предполагая, что вы можете рассчитывать потратить где-то от 1,50 до 3,375 долларов за квадратный фут.

Конечно, для этого нужно рассчитать длину стен и достать калькулятор. Чтобы сэкономить ваши усилия, вот средние затраты на замену электропроводки в современных домах самых распространенных размеров:

• 1000 квадратных футов — 1500 — 4000 долларов
• 1500 квадратных футов — 4000 — 6000 долларов
• 2000 квадратных футов — 5000 — 8000 долларов
• 2500 квадратных футов — 5000 — 10 000 долларов
• 3000 квадратных футов — 8000 — 12000 долларов.

2: Возраст вашего дома

Да, возраст вашего дома будет определять, насколько вероятно, что вам вообще понадобится ремонт электропроводки.

Если ваша собственность была построена до 1980-х годов, очень высока вероятность того, что ваша система электропроводки настолько устарела, что устарела, если не совсем опасна.

Тем не менее, это не единственный способ, которым возраст вашего дома влияет на стоимость ремонта.

Дизайн и планировка старых домов могут означать, что к старой проводке труднее добраться и потребуется больше работы для замены, поэтому затраты на рабочую силу, вероятно, будут выше, чем в случае более поздних разработок.

Аналогичным образом, в старых зданиях, как правило, требуются новые сменные выключатели и розетки, которые необходимо врезать в стены, так что вы будете учитывать как добавленную рабочую силу, так и дополнительные материальные затраты.

3: Модернизация вашей электрической сервисной панели

Иногда может оказаться, что самая большая проблема с вашей системой электропроводки заключается в том, что она просто не способна передавать необходимое количество энергии. В этом случае вам может потребоваться обновить блок выключателя или электрическую панель, известную как электрическая сервисная панель.

Для этого вам придется заплатить от 1000 до 3000 долларов за модернизацию устаревшей электрической панели до современной электрической панели на 200 ампер. 200 ампер — это современный стандарт.

4: Стены открытия

Будут проводиться некоторые работы по ремонту электропроводки, при которых вы можете обойтись без прокладки проводов на чердаке или в подвале, а это значит, что вашему электрику не придется выполнять какие-либо структурные работы.

Тогда будут те задания, в которых единственный способ выполнить успешное изменение проводки — это открыть ваши стены, чтобы проложить за ними новую проводку или установить новые выключатели и розетки.Эти стены впоследствии необходимо будет отремонтировать.

Если вы не догадались, это будет стоить вам намного дороже.

Принимая во внимание, что мы говорили вам ранее, что простая работа по замене проводки может стоить вам до 3,375 долларов за квадратный фут, открытие стен и ремонт стен обойдутся вам примерно до 5-8 долларов за квадратный фут.

5: Добавление розеток и переключателей

Покупка нового набора выключателей света сама по себе может стоить недорого, но стоимость установки новой электрической цепи для этого выключателя или розетки может обойтись вам до 150 долларов за раз.

Одним из способов сэкономить здесь является установка нескольких розеток и переключателей за один раз, процесс, для которого вы должны иметь возможность договориться со своим электриком о более выгодной сделке на комплект розеток и переключателей.

6: Разрешения и проверки

Вы редко сможете выполнить работы по замене электропроводки, не получив соответствующее разрешение от местного государственного управления строительства.

Каждый штат устанавливает свои собственные цены на эти разрешения, и средние цены могут сильно варьироваться от 150 до 900 долларов, хотя в большинстве случаев средняя цена составляет около 250 долларов.

Штраф за выполнение электромонтажных работ без разрешения может достигать 500 долларов, поэтому обходиться без разрешения не имеет большого финансового смысла. Более того, ни один уважаемый и этичный подрядчик по электротехнике не начнет работы, пока не будут получены соответствующие разрешения.

С другой стороны, покупка разрешения обычно означает, что государственный инспектор выйдет проверить работу после того, как она будет сделана. Это дает дополнительное спокойствие после того, как инспектор подтвердит, что работа была выполнена правильно и ваша новая проводка полностью безопасна.

Стоимость перепланировки дома по спальням

Если в изоляции отсутствуют непредвиденные проблемы, стоимость ремонта спальни площадью 120 квадратных футов составит примерно 200 долларов. Ремонт дома с двумя спальнями стоит около 400 долларов. Дом с 3 спальнями в среднем стоит 600 долларов, а дом с 4 спальнями — в среднем 1000 долларов. Если ваша панель нуждается в обновлении, могут потребоваться дополнительные 1200–3000 долларов.

Стоимость ремонта подвала

Стоимость переустановки электропроводки в подвале площадью 1000 квадратных футов составляет около 1000–2000 долларов.Более низкая цена — для цокольного этажа без внутренних стен.

Ценообразование определяется назначением подвала, размером дополнительной электрической панели и количеством розеток. Например, роскошная мультимедийная комната для развлечений в подвале требует большего количества розеток, чем если бы вы использовали подвал как складское помещение.

Стоимость замены трубки и ручки

Замена трубки и ручки для дома стоит от 1,60 до 3,80 долларов за квадратный фут. Это примерно соответствует в среднем 2 долларам.70 за квадратный фут. Основная причина замены трубки и ручки — отсутствие провода заземления.

Большинство страховых компаний отказываются покрывать домашние электрические пожары, потому что у них нет заземляющего провода. Изначально провод был установлен в 19 веке. Если ваш дом старый, вам нужно будет заменить трубку и ручку, чтобы удовлетворить требованиям страховки.

Стоимость демонтажа проводки трубки и ручки

Стоимость демонтажа проводки трубки и ручки составляет в среднем 5000–6500 долларов.Вам необходимо получить разрешение на сумму от 250 до 600 долларов, прежде чем вы сможете начать проект. Технически вам не нужно снимать проводку, но вы должны убедиться, что она отключена, прежде чем начинать замену проводки.

Согласно законам штата

, система должна быть тщательно проверена квалифицированным и сертифицированным электриком перед тем, как приступить к замене проводки. Эксперт сможет подтвердить, правильно ли была модифицирована и установлена ​​система. Кроме того, они будут знать реквизиты местных строительных норм перед удалением или отключением.

Подготовка к установке

Подготовка к установке

Доступность — лучшее, что вы можете сделать для обеспечения оптимальных рабочих условий для электрика. Например, вы можете перемещать картины и мебель по стенам, за которыми проложены провода.

Вы также можете застелить пластиковый брезент, чтобы защитить паркетные полы или ковровые покрытия. Очистка пола от личных вещей и безделушек гарантирует более легкий доступ электрику для выполнения своей работы.

Очистка сайта

После любой работы по замене проводки должна быть какая-то очистка. В некоторых случаях эту работу может выполнить электрик. Убедитесь, что это изложено, когда вы получаете расценки или оценку от электрика.

Общие электрические коды

В каждом штате требуется несколько электрических стандартов. Например, NEC (Национальный электротехнический кодекс) — хорошее начало для безопасной и ответственной электротехнической практики.

После того, как вы завершите проект по замене проводки, инспектор даст вам инструкции, которые помогут вам адаптироваться к руководящим принципам NEC в вашем штате.Опытные и лицензированные электрики всегда обновляются со всеми требованиями кодекса.

Убедитесь, что:

• У вас есть заземленная проводка.
• Самое опасное нарушение электромонтажа — сращивание. Если вам необходимо выполнить сварку, вам необходимо воспользоваться услугами профессионального сертифицированного электрика. Вам также необходимо убедиться, что стык изолирован от другой проводки распределительной коробки.
• Перегорание происходит, когда вы вставляете лампу с большей мощностью в розетку с меньшей мощностью.В результате может возникнуть возгорание из-за перегрева, поэтому следует избегать чрезмерного освещения.
• Открытые распределительные коробки являются основной причиной поражения электрическим током от стыков в соединительной коробке. Покрытие не стоит дороже 20 долларов.
• Розетки должны быть расположены в пределах четырех футов от каждого дверного проема и каждые 12 футов после четырех. Если вы живете в доме, который не соответствует этим стандартам, вам никто не станет делать апгрейд. С другой стороны, перегрузка цепей может вызвать пожар.За 100 долларов за магазины на первом этаже и за 200 долларов за магазины на втором этаже таких проблем можно избежать.
Согласно действующим нормам,
• GFCI должны быть единственной розеткой, если она находится в пределах 4 футов от источника воды. Источники воды включают ванну или раковину. Их можно заменить на торговые точки D-I-Y GFCI по цене около 12 долларов или меньше.

Часто задаваемые вопросы о домашнем ремонте

Ремонт электропроводки может быть настолько запутанным и разрушительным процессом, что многие семьи предпочитают брать недельный отпуск, пока выполняется работа

Насколько разрушительным является ремонт дома?

Нет простого способа сказать это: ремонт дома может быть очень разрушительным.

Процесс состоит из двух частей.

Прежде всего, кабели и проводка должны быть проложены в вашем доме. Обычно это означает прокладывание их под полом, через потолок и в стены. Как вы можете себе представить, попытка сделать это со всей вашей мебелью и фурнитурой создаст серьезную головную боль для ваших электриков.

Имея это в виду, вам, вероятно, придется убрать мебель и даже поднять ковры, чтобы можно было приподнять половицы там, где это необходимо, и чтобы любой мусор, образующийся в результате разрезания потолка, не причинял долговременных повреждений.

На втором этапе вам нужно будет прорезать канал в штукатурке стен (процесс, называемый «преследование») и пропустить кабель через канал). После этого вам нужно будет заново оштукатурить стену и отшлифовать ее, поэтому, если вы планируете какие-либо капитальные ремонтные работы, связанные с повторной штукатуркой, вам лучше сначала провести электромонтажные работы, чтобы сэкономить время.

Сколько времени нужно на ремонт дома?

В среднем перемонтаж всего дома занимает около трех дней, хотя более сложные проекты могут занимать от семи до десяти дней.

Поскольку ремонтные работы могут полностью взять на себя весь дом, если вы сделаете весь дом, большинство электриков рекомендуют забронировать отпуск или, по крайней мере, остаться с друзьями и родственниками, пока выполняются работы. Обычно это означает, что работа может выполняться быстрее, поскольку электрики могут приступить к работе, не прибегая к приспособлениям для вас и вашей семьи.

Это также означает, что вы избегаете хлопот и головных болей, связанных с жизнью в доме без электричества, когда рабочие весь день ходят туда-сюда.

Как часто следует ремонтировать дом?

Правильно выполненный ремонт электропроводки должен служить вашему дому в течение большей части 40 лет при условии, что работа выполняется на высоком уровне с использованием качественных материалов.

Однако никаких жестких правил по этому поводу нет. Никто не будет заставлять вас заменять проводку по прошествии четырех десятилетий, и ничто не говорит о том, что вам даже не нужно думать о своей электропроводке в это время.

Как правило, отраслевые специалисты рекомендуют домовладельцам обращаться к квалифицированному электрику с просьбой проводить так называемый периодический осмотр раз в десять лет, чтобы убедиться, что все соответствует требованиям.

Что касается арендуемой собственности, то домовладельцы должны проводить периодические проверки каждые пять лет.

Последняя мысль: почему стоит нанять профессионала

К настоящему времени мы, надеюсь, дали вам лучшее представление о том, сколько будет стоить ремонт вашего дома и как учесть это в планах улучшения дома.

Используя приведенное выше руководство, вы сможете учесть возраст и размер вашего дома, нужно ли вам открывать стены и прибавлять к стоимости разрешения вашего штата на электромонтажные работы, и неизбежно придете к одному неизбежному выводу:

Это будет недешево.

Глядя на эти цифры, никто не может обвинить вас, по крайней мере, в том, что вы обдумывали возможность действовать в одиночку. В конце концов, вы уже неплохо разбираетесь в домашнем хозяйстве, вы можете купить электропроводку в хозяйственном магазине и совершенно уверены, что знаете, что делаете.

Так в чем проблема?

Проблема, уважаемый читатель, заключается в том, что монтаж электропроводки может быть невероятно опасным. Одно неверное движение может не только нанести серьезный материальный ущерб, но и привести к травмам или еще хуже.Работу с электрической системой лучше доверить специалистам.

Профессиональные электрики обладают навыками, знаниями и специальными инструментами, чтобы выполнять работу безопасно и в соответствии с высочайшими стандартами. Таким образом, даже если это может стоить дороже, это та область вашего дома, с которой вы просто не можете позволить себе сократить расходы.

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей.Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, необходимые инструменты и материалы.

1. К каким комнатам я хочу подключить проводку?

— У меня квартира с двумя спальнями, поэтому я знал, что хочу подключить обе спальни. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным обращаться с сетью таким же образом.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором.Поскольку настенные панели бывают с конфигурациями с 1, 2, 4 и 6 гнездами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если его почти так же легко провести 4, не так ли? Вместо того, чтобы изменять количество, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в комнате) переключателях. 3 места по 4 порта в каждом, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату.Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другое соображение при выборе кабельной трассы — это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

— Это в основном будет играть роль в выборе переключателя. 10 Мбит / с по-прежнему быстрее, чем у большинства домашних интернет-соединений, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно. Вы, вероятно, сможете купить его по-настоящему дешево в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть вариант 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене.Гигабит, вероятно, является излишним в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае. Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Что нужно знать ремонтникам Нью-Йорка о модернизации своих электрических систем

При проведении капитального ремонта многие домовладельцы Нью-Йорка могут не рассчитывать на время и расходы, необходимые для обновления электрических систем своих квартир.Маловероятно, что ваша текущая конфигурация, особенно в старых зданиях, соответствует городским нормам в области электроэнергии и энергетики, и вам также может потребоваться увеличить электрическую нагрузку для работы с новыми приборами.

Электромонтажные работы могут быть сложными и пугающими для среднего домовладельца, но с правильной командой проектирования и сборки вы можете быть уверены, что ваш проект будет реализован со всем на месте и с соблюдением кода.

«Поскольку нет двух одинаковых проектов, мы всегда предоставляем домовладельцам подробные индивидуальные эскизы и прозрачную смету расходов, чтобы они точно понимали, что нужно сделать, чтобы воплотить их видение в жизнь», — говорит Фрейзер Паттерсон, основатель и генеральный директор компании Bolster, нью-йоркская компания, которая дает домовладельцам возможность контролировать свой капитальный ремонт, предоставляя передовой опыт и радикально прозрачную онлайн-платформу.«И наша команда имеет большой опыт в решении сложных задач модернизации электрических систем в квартирах Нью-Йорка».

Калькулятор ремонта в Нью-Йорке

О калькуляторе ремонта Bolster в Нью-Йорке: Калькулятор ремонта Bolster позволяет легко рассчитать ориентировочная стоимость капитального ремонта Нью-Йорка. Все, что вам понадобится к знать, это 1) объем, сложность и тип вашего проекта, 2) качество желаемой отделки и 3) ремонтируемая территория.[Подсказка: добавьте эту страницу в закладки для удобства использования!]

О Bolster: Болстер — это Нью-Йорк проектно-конструкторская компания, которая обеспечивает бесшовную, радикально прозрачную опыт ремонта — начиная с построчной сметы что дает вам возможность планировать объем, бюджет и график.

Качество отделки

СтандартныйСредний ВысокийВверх

Стандарт: качество отделки приемлемо с вниманием к деталям, но полагаясь на краснодеревщики, МДФ и т. д.

Средний диапазон: качество отделка хорошая (класс A) с вниманием к деталям, но полагаясь на столярные изделия, МДФ и др.

High Range: качество отделки высокое (оценка AA) и изготовлены по индивидуальному заказу с прекрасной отделкой и материалами, используется, что может длиться годами, если не всю жизнь.

Upscale: качество отделки наивысшее возможный (класс ААА) и трудоемкий, с любой поверхностью сделанный на заказ, новый и красиво отделанный.

Сложность проекта

Низкий Средний Высокий

Low: простой дизайн, нет планировочные или конструктивные изменения, лифт в здании.

Средний: Средний дизайн, перемещение некоторых систем. и / или структурные изменения, в здании нет лифта.

High: Сложный дизайн, сложная инженерия, много логистики (например, подъемники стрелы, подвесные леса и т. д.), опасные условия труда.

Объем проекта

Маленький Средний Большой

Small: Изменения в только поверхности (например, покраска, облицовка плиткой).

Medium: Small + Изменения в самой отделке (например, удаление штукатурки, замена полов и т. д.).

Большой: Маленький + Средний + Изменения в здании инфраструктура (например, замена всех систем, стен, пола балки и т. д.).

Рассчитать Рассчитать Тип проекта

Дизайн и сборкаСтройка и немного дизайнаСтроить только

Дизайн и сборка: Полная архитектурные услуги, включая схематическое проектирование, дизайн разработка, строительные чертежи и согласования со стороны DoB и полный комплекс услуг по сборке.

Сборка с некоторым дизайном: Полные услуги сборки и какой-то дизайн с минимальным соответствием.

Только сборка: услуги полной сборки без дизайна ввод (выполняется другим архитектором или не требуется в все).

Район под ремонт Кв. Ноги

Рассчитать

Общее По SF

Стоимость проекта

0 0

Материалы и отделка

0 0

Взносы архитекторов

0 0

Третьи стороны

0 0

Квалифицированная рабочая сила

0 0

Управление проектами и сайтами

0 0

Страхование рабочих мест

0 0

Накладные расходы подрядчика

0 0

Прибыль подрядчика

0 0

Страхование гражданской ответственности

0 0

Начните свой проект с поддержки

Читайте дальше, чтобы узнать, чего ожидать от модернизации электрической системы вашего дома.

Изменения в электротехнических правилах

Электрический кодекс города обновлялся несколько раз, последний раз в 2011 году, что означает, что даже домовладельцам, живущим в относительно новых зданиях, не следует думать, что их электрические системы обновлены.

«Если они живут в новом здании, большинство домовладельцев думают, что оно современное, проводка будет современной, а электричество — совсем несложным», — говорит архитектор Bolster Агустин Аюсо. «Но даже при простейшем ремонте кухни часто возникают расходы, связанные с заменой электропроводки, даже если снаружи все выглядит безупречно.”

Некоторые изменения, внесенные в электрические правила за последние 15 лет, касаются размещения розеток на кухонных фартуках, разводки цепей и других мельчайших деталей, которые потребуют от домовладельцев значительных обновлений, особенно на своих кухнях и в комнатах. где будет установлена ​​новая техника.

«Это повлияет на компоновку шкафов и на то, как вы перемещаете приборы и прилавок», — говорит Агустин. «Вероятно, вам потребуется добавить розетки, что означает наем электрика и получение разрешений от Департамента строительства».”

Изменения энергетического кода

«Каждый раз, когда вы делаете ремонт, который включает обновление освещения, срабатывает энергетический кодекс города», — говорит Агустин.

Код разработан частично для предотвращения чрезмерного использования электроэнергии; он требует, чтобы в каждой комнате были выключатели света, чтобы владельцы и арендаторы могли контролировать свое освещение. Кодекс также не рекомендует установку неэффективных ламп накаливания и вместо этого поощряет светодиодное и компактное люминесцентное освещение.Бытовая техника также регулируется программой EPA Energy Star, в которой есть список одобренных продуктов для домовладельцев.

Перед началом строительства ваш архитектор поможет вам выбрать приборы и продукты, которые будут соответствовать энергетическому кодексу города. Знайте, что маловероятно, что вы даже столкнетесь с энергосберегающими приборами: «Вы не можете пойти в магазин и купить холодильник того же типа, что и в 1972 году», — говорит Агустин. «Они просто больше не делают этого.”

Кроме того, проверка, которая проводится в конце ремонта, в конечном итоге определяет, все ли соответствует коду.

Детекторы дыма и угарного газа

Когда ваш архитектор представляет ваш план ремонта в DOB для утверждения, одним из первых элементов вашего плана, который они будут искать, является то, что в вашей квартире достаточно детекторов дыма и угарного газа, и что они находятся в рабочем состоянии.

Городской закон требует, чтобы каждая квартира в многоквартирном доме имела по крайней мере один детектор дыма и угарного газа, и чтобы он заменялся всякий раз, когда срок его годности приближается.

«Архитектор должен составить план ремонта, чтобы детекторы дыма и угарного газа соответствовали нормативам», — говорит Агустин. «Скорее всего, это не так, если квартира не была построена за последние десять лет, а это значит, что вам нужно будет попросить электрика установить новые и убедиться, что они соединены между собой и подключены жестко».

Электрическая нагрузка

Еще одним фактором преклонного возраста многих зданий Нью-Йорка является то, что их электрические нагрузки часто слишком малы для работы с современными бытовыми приборами, особенно с центральным кондиционированием воздуха.

Старые здания, возможно, были построены, когда потребление электроэнергии было намного ниже, чем сегодня, с тремя или четырьмя розетками и 40 А на квартиру в качестве нормы.

«Сегодня, когда все используют кондиционеры, имеют посудомоечные машины и различную бытовую технику на кухне, 40 ампер — это предел», — говорит Агустин. «Дома с одной спальней, которые строятся сейчас, обычно будут иметь не менее 100–150 ампер, чтобы удовлетворить требованиям норм для использования».

Это означает, что если вы ремонтируете довоенную квартиру и хотите добавить бытовую технику, например стиральную и сушильную машины или систему кондиционирования, вам нужно будет выяснить, была ли повышена электрическая нагрузка вашего дома.

Обновление системы по сравнению с обновлением службы

Если электрическая нагрузка вашего дома уже была модернизирована, будет легче увеличить собственную мощность вашей квартиры.

Такой вид модернизации системы обычно требует замены старых цепей, проводки и электрических коробок.

«Он находится внутри квартиры, поэтому он проще, но может быть дорогостоящим», — говорит Агустин, оценивая, что модернизация электрической системы может — в зависимости от ваших предпочтений — обойтись в десятки тысяч долларов.

В зданиях, которые никогда не увеличивали свою электрическую нагрузку, процесс модернизации услуг для лучшего удовлетворения потребностей жителей является более сложным. Во-первых, вам нужно получить разрешение на капитальный ремонт, который часто является длительным и дорогостоящим процессом.

«Электрик должен определить, что здание способно удовлетворить новый спрос на электроэнергию, а затем обновить электрооборудование, установив новый счетчик и новые выключатели. Необходимо проложить маршрут, чтобы провести провод от источника электроэнергии — обычно в подвале — до вашей квартиры », — говорит Агустин.«Так что, если вы находитесь на десятке этажей от источника или живете в здании, в котором никогда не повышалось качество обслуживания до любой квартиры, это может быть сложно».

Затраты на такого рода сложные работы могут варьироваться, говорит он, но могут достигать 25 000 долларов, что может побудить некоторых домовладельцев повесить свои оконные кондиционеры и направить свой бюджет на другие аспекты своего проекта.

«Это баланс, — говорит Фрейзер. «Но неотъемлемая часть нашей работы — помочь домовладельцам разумно расходовать свой бюджет.Если мы увидим аспект проекта, в котором его цена потенциально может затмить бюджет домовладельца, мы возьмем на себя роль консультанта. Мы будем использовать наши данные и технологии, чтобы работать с домовладельцем, чтобы либо перераспределить средства, либо найти более экономичное, но совместимое решение, гарантирующее, что мы уложимся в их целевой бюджет ».

---

Ежегодно жители Нью-Йорка тратят более 700 миллионов долларов на обычный процесс ремонта.

Bolster обнаружил причины такой неэффективности и разработал собственное решение, которое применимо к каждому проекту ремонта дома. Bolster — первая компания, которая привнесла радикальную прозрачность, аналитику и подотчетность во весь процесс. Они обещают, что каждый проект продуманно разработан и красиво реализован по разумной цене, в срок и в рамках бюджета. Чтобы начать крупный проект ремонта дома, посетите bolster.us

Как сделать ремонт дома без удаления гипсокартона

Важно убедиться, что в вашем доме есть соответствующая проводка. Неправильная проводка не только приводит к короткому замыканию и неработоспособности розеток.Это может привести к пожару в доме и к сгоранию всего имущества из-за перегрузки по току или возникновения искры, в результате которой загорелось дерево и изоляция. Лучше всего перемонтировать дом всякий раз, когда это является проблемой (которая может возникнуть, если дом старый или если предыдущий владелец попытался выполнить монтаж провода самостоятельно, без помощи профессионала). Если вы обнаружите, что проводка неисправна. Плохо, что вам нужно знать, как перенастроить дом, не снимая гипсокартон.

Если вы полностью ремонтируете дом (или даже просто комнату), вы можете удалить гипсокартон.Гипсокартон легко снять и почти так же легко установить. Однако это требует много времени и дополнительных затрат. Если вы предпочитаете избегать этих дополнительных расходов, вам нужно знать, как ремонтировать дом, не снимая гипсокартон. Каждый дом немного отличается, но процесс установки и перенастройки проводки должен быть более или менее одинаковым (если только предыдущий домовладелец не установил проводку очень плохим способом, и в этом случае вам может потребоваться удалить гипсокартон в зависимости от того, как проводка был введен.)

1. Планирование демонтажа

Единственный реальный способ удалить проводку, не вынимая гипсокартон, — это выполнить описанную выше задачу на чердаке или в пространстве между этажами (в идеале это будет на чердаке, поскольку это, по крайней мере, даст вам немного больше места для работы). Вам понадобится подробный план того, какую проводку вы собираетесь снимать. Таким образом, вы будете знать, каких комнат следует избегать и какую проводку оставить нетронутой.

Вы также захотите отмерить, сколько проволоки вам понадобится.Если вы делаете это самостоятельно, то чем точнее измерения, тем легче это становится. Если у вас есть помощник, вы можете по крайней мере иметь кого-нибудь в комнате, к которой вы подводите провод, будь то электрическая розетка, выключатель питания или лампа.

2. Освободите место

Вам нужно освободить место для прохождения проводки. Возможно, вам придется удалить изоляцию, чтобы у вас был свободный путь для подвода провода к розетке.

3. Выключите цепь, над которой работаете

Перед тем, как начать, всегда выключайте цепь, над которой работаете. На всякий случай вы можете просто отключить электричество во всем доме. Естественно, вам захочется заниматься этим днем, и вам понадобятся фонарики под рукой. Но вы не хотите рисковать порезаться электрическим током во время работы с проводкой.

4. Удалите Wirin g

Старая проводка может быть скреплена скобами за стенами.Теперь, если вы не хотели заменять гипсокартон, но были не против исправления, вы всегда можете вытащить проводку изнутри комнаты. Это оставит за проводкой тонкий туннельный путь, который можно легко исправить. Если вы собирались красить комнату, это один из быстрых вариантов. Однако, если вы не хотите этого делать, вы можете вытащить проводку изнутри ползунка.

5. Протяните новый провод

Проведите новый провод. Если вы измерили правильно, проволока должна проходить сверху вниз к отверстию в стене.

6. Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Есть ряд советов и приемов, как перепланировать дом, не снимая гипсокартон.Вы должны помнить каждый из этих 10 советов, когда дело доходит до ремонта дома, не снимая гипсокартон.

1. Дополнительные батарейки для фонарей

Вы захотите иметь под рукой дополнительные батарейки для фонарей, пока будете разбираться в том, как ремонтировать дом, не удаляя гипсокартон. Таким образом, если вы во время работы и ваш фонарик начнет гаснуть, вы сможете заменить батареи, не останавливая работу.

2. Измерьте и обрежьте Wirin г

Если вы работаете в небольшом пространстве, вам нужно измерить и отрезать проводку перед тем, как отправиться внутрь. Там не будет много места для перемещения. Вместо этого вы захотите сократить все заранее. Таким образом, вы можете вставить всю проводку на место и не пытаться разрезать и измерить, пока вы находитесь в пространстве для обхода.

3. Оставьте себе немного слабины

Измерение проводки важно, но вы действительно хотите дать себе немного слабины.Провисание полезно тем, что у вас есть немного больше места для подключения к розетке или выключателю (особенно, если вы не зачистите провод с первого раза).

4. Have Hel p

Реально вы можете сделать это самостоятельно. Но вы должны попытаться иметь в своем распоряжении кого-нибудь, кто будет работать с вами. Намного легче, если кто-то в комнате будет ловить проволоку, чем пытаться это сделать самому. Это тоже ускорит процесс.

5. Taught to Rafters

Поскольку вы не хотите снимать гипсокартон, вы не сможете прикрепить проволоку скобами.Вы не хотите, чтобы провод потенциально отсоединился и упал на пол за гипсокартоном. Поэтому не забудьте прикрепить его к стропилам, чтобы он был в безопасности.

6. Распределительная коробка

Вы захотите, чтобы ваш провод был организован (что поможет вам, если вы захотите добавить что-нибудь позже). Лучший способ сделать это — использовать распределительные коробки над каждой комнатой. Таким образом организованы электрические соединения для каждой комнаты.

7. Если сомневаетесь, звоните профессионалу.

. Если вы чувствуете себя в тупике и не уверены, что вам следует или не следует делать, вам нужно обратиться к специалисту.Хотя у электрика, скорее всего, больше денег, чем вы, возможно, захотите потратить, это жизнеспособный вариант, который поможет вам избежать ошибок.

8. Не повредить гипсокартон стоит ?

Если вы выполняете установку самостоятельно, вам нужно подумать, действительно ли стоит избегать повреждения гипсокартона. Возможно, вам понадобится залатать только небольшую часть гипсокартона. Поэтому вам нужно подумать, лучше ли вам попытаться сделать все с потолка или вы не повредите гипсокартон.

9. Маскировочная лента

Когда вы устанавливаете все, хорошо помечать каждый провод, чтобы вы знали, к чему он подключен. Обернув небольшой кусок малярной ленты и записав, к чему он подключен, в будущем ремонт станет несложным. Будущие домовладельцы и электрики будут благодарить вас за это долгие годы.

10. Будьте осторожны со старой проводкой

Проводка может быть на удивление острой. Проволока, которую вы снимаете, может порезать и повредить кожу.При прокладке проводки через стены можно использовать голые руки. Однако после того, как вы закончите прокладывать проводку и будете готовы резать, вам нужно будет надеть электрические перчатки.

То же самое и при обращении со старой электропроводкой. Возможно, изношена проводка или торчит большое количество жил. Если вы не будете осторожны, вы можете порезаться. Поэтому на протяжении всего процесса вам нужно носить перчатки. Таким образом вы избежите ненужных порезов и царапин на коже.

Продолжить процесс

Отсюда просто продолжайте процесс подачи проводки к правильной розетке. Лучше всего обрабатывать одну комнату за раз, а затем проверять проводку, включая электричество. Таким образом, вы знаете, что то, что вы делаете, работает. Последнее, что вы хотите сделать, — это соединить всю область проводом от подзарядки или чердака и обнаружить, что что-то не так.

Ремонт вашего дома часто является необходимой статьей расходов. Однако вам нужно знать, как перемонтировать дом, не снимая гипсокартон, поскольку вы не захотите вырывать весь гипсокартон, а также проводку.Хотя гипсокартон установить несложно, он требует дополнительных затрат и отнимает у вас время. Следуя этим инструкциям по ремонту дома, не снимая гипсокартон, вы сможете избежать дополнительных дорогостоящих работ.

Проводка в новой квартире своими руками: Проводка в квартире своими руками
