Схема электропроводки в частном доме
- Статья
- Видео
Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.
Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

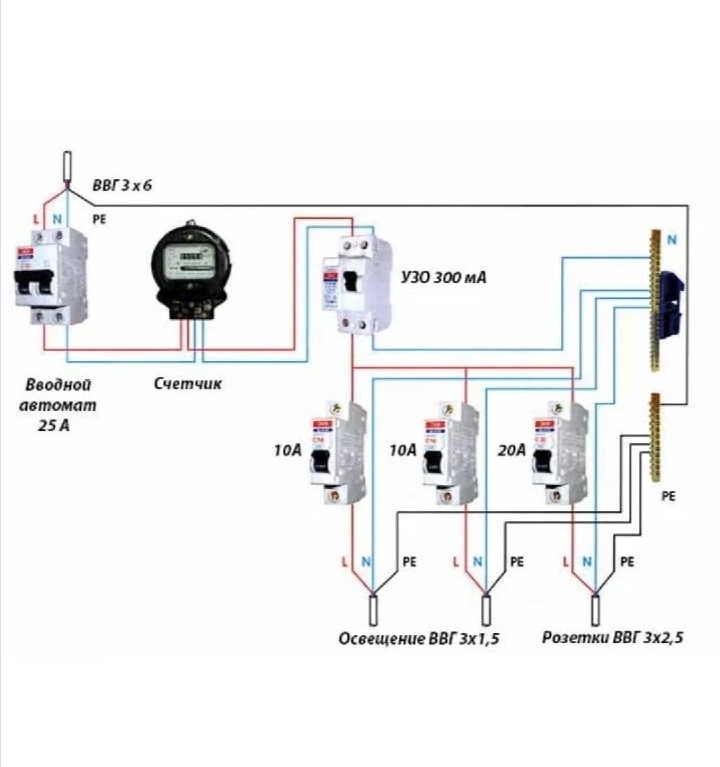

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:
Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:
- Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2.

29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6.18 р за каждый киловатт-час. - Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.
- Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм.
кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально. - Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

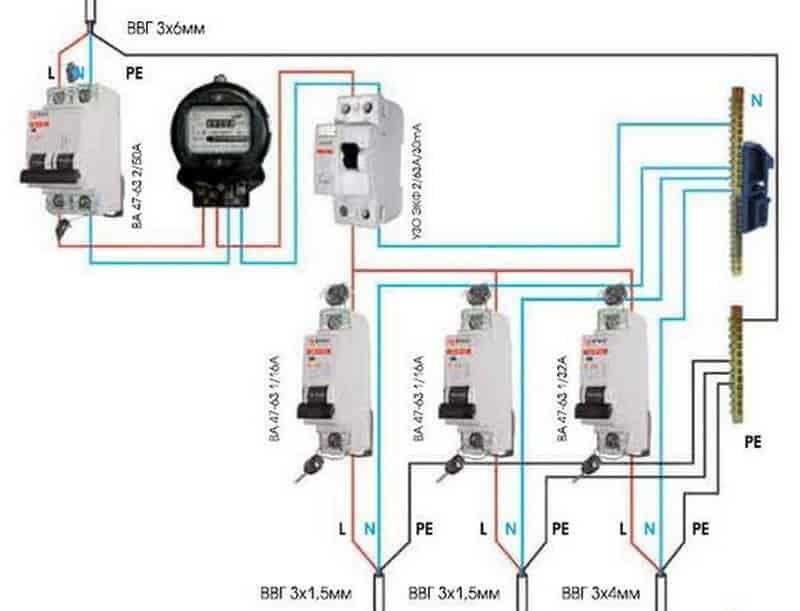

- На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте.
Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А. По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом. - Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.
- Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
- Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.

- Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.
- Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.
В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.
На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:
Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!
Полезное видео по теме:
Советы по правильной разводке электрики
youtube.com/embed/jfoQUlzgfL8″ allowfullscreen=»allowfullscreen»/>Теперь Вы знаете, как выглядит схема электропроводки в доме на 220 В. Если у Вас возникают трудности с проектировкой, в любой момент отправляйте фото своего самодельного плана, чтобы наши специалисты смогли проконсультировать и помочь. Для этого мы и создали категорию «Вопрос электрику«, в которой рекомендуем Вам активно участвовать!
Также читают:
- Самое дешевое электрическое отопление
- Какой электросчетчик лучше выбрать
- Схема освещения дома
- Освещение на даче
Советы по правильной разводке электрики
Опубликовано 18.12.2014 Обновлено 12.02.2019 Пользователем Александр (администратор)
схема, пошаговая инструкция по монтажу
Если вы знакомы хотя бы с азами электротехники и электрофизики, то провести электропроводку в коттедже не составит труда.
С инструкциями ниже вы сможете грамотно провести коммуникации, которые примут с вашей энергетической компании.
Содержание
Составление плана электропроводки
Обратите внимание, что все, сказанное ниже, подходит исключительно для однофазной сети 220В, т.к. она уже подведена к дому. Трехфазку монтировать могут только специалисты из спецорганизаций, поэтому заниматься их самостоятельным монтажом нет смысла.
Итак, в частном доме своими руками вы уже подготовили стены, кровлю, закупили коробки. Можно приступать к составлению схемы проводки в проекте.
Выглядит она примерно так. Также на нее можно нанести точки расположения розеток, характеристики и маркировки комплектующих.
Сколько фаз
Все же вопрос о фазности не стоит закрывать. Теоретически, в разводку электропроводки в частном доме можно сделать и трехфазной. Это будет удобным, т.к. варочная поверхность, духовка, некоторые виды кухонного оборудования предназначены для 380В, а к 220В оно подключается через «треугольник».
Так можно будет эксплуатировать технику «на всю» без посредников. С другой стороны, есть ряд ограничений:
- Жестче требования безопасности, т.к. вероятность поражения током выше.
- Большая часть бытового оборудования работают от 220, поэтому придется либо покупать понижающие трансформаторы, либо искать спецмодели.
- Получить разрешение на проект намного сложнее, особенно, если это поселок со старой подстанцией.
Однофазная разводка электрики в частном доме куда удобнее. Редкое трехфазное оборудование можно подключать через «треугольник» или «звезду», а заверить проект куда проще.
Составление плана и заверение проекта
Определение суммарной мощности
Как известно, произведение силы тока на напряжение – это мощность, в которой и измеряется вся техника. Например, если чайник потребляет 300 Вт, это значит, что для его питания необходимо 1,36 А.
Суммировав всю технику, постоянно подключенную к электросети, вы получите среднее число, на которое необходимо опираться при покупке комплектующих.
Если вы переезжаете и оборудование закуплено – просто суммируйте все показатели из инструкций к технике. Если его еще нет – возьмите средние показатели из этой таблицы. К сумме необходимо добавить 20-25% запаса.
Обратите внимание, что на дом должно выделяться порядка 10 кВт мощности от подстанции. Тем не менее, в старых поселках рассчитывать можно максимум на 5 кВт, поэтому пытайтесь уместиться в этот лимит.
Разбивка потребителей на группы
Потребитель, говоря простым языком — это любой прибор, подключенный к вашей электросети. Разбивка электропроводки в частном доме необходима, чтобы сеть не перегружалась. Обычно группы выглядят так:
- Один автомат выделяется на освещение. В некоторых случаях уместно повесить основное освещение на один дифф, а дополнительное – на другой.
- Отдельный конгломерат – электроприборы. Здесь необходимо несколько групп, т.к. на одну розетку не рекомендуется цеплять более 2-3 приборов.

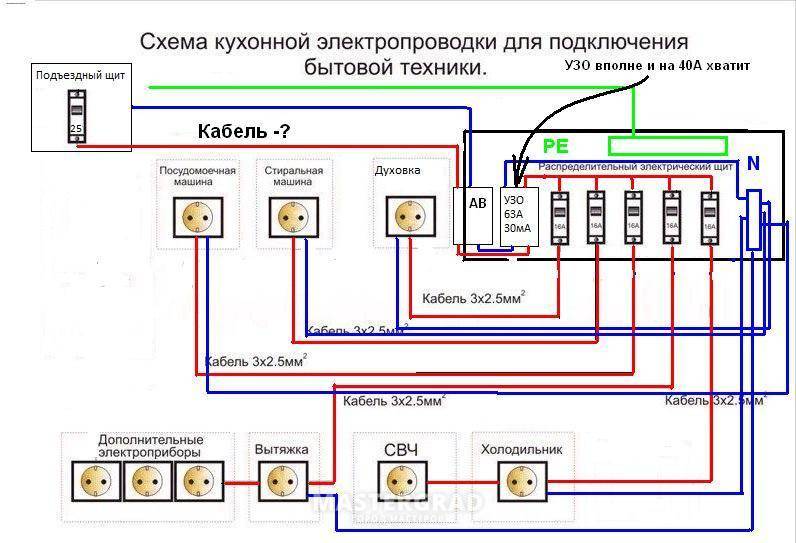

- На мощное оборудование, как электроплита или духовка, выделите личный автомат.

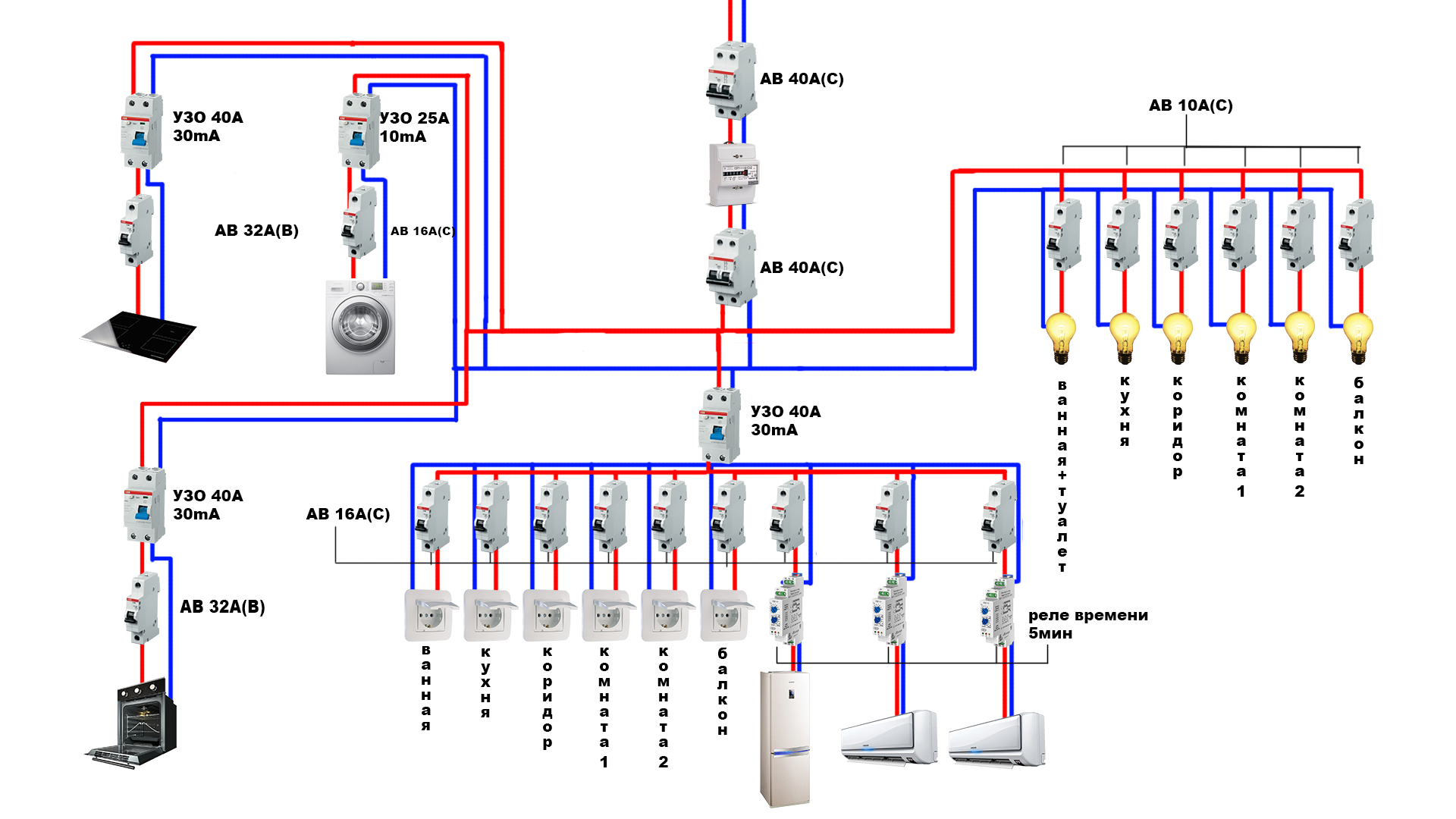

Схема разбивки электропроводки в доме выглядит примерно так.
Где поставить щиток
В целом, нет четкого регламента по месту установки щитка – это отдается на ваше усмотрение. Тем не менее, это не значит, что можно нарушать правила здравого смысла. Поэтому настоятельно рекомендуется:
- Устанавливать щиток вдали от шкафа с одеждой. Замыкание может вызвать дугу, которая устроит массовый пожар.
- Монтировать щитовую минимум в 1 метре от канализации и водопровода.
Устанавливать щиток электроснабжения частного дома лучше в технических помещениях, как гараж или котельная. В этом случае все технические системы будут в одном комплексе.
Впрочем, как уже говорилось, службы контроля не обращают внимания на место установки щитовой.
Выбор кабелей
Качество проводки в частном доме, проведенной своими руками, во многом зависит от кабелей.
Правил здесь немного:
- Только медь. Хоть алюминиевые кабели все еще встречаются – они не допускаются к монтажу, т.к. их сопротивление вдвое выше меди.
- Только ГОСТ. В РФ действует 2 стандарта: ГОСТ и ТУ. В первом случае производитель делает кабель почти из чистой электротехнической меди. Ее сопротивление и физические свойства позволяют замуровать их в стену и забыть. ТУ предполагает «вольность» производителя. Зачастую, под видом медных проводов, продаются крашеные железные или медьсодержащие.
Обратите внимание, что самостоятельный монтаж электропроводки в частном доме всегда несет определенные риски. Поэтому покупать дешевые провода, то есть намеренно подвергать себя опасности, не стоит.
Определение сечения жил
Сечение выбирается в соответствие с максимальной допустимой мощностью на участок. Этим вы можете заняться сразу после суммарного подсчета. Для этого можете воспользоваться таблицей.
Обратите внимание, что схема разводки электропроводки в доме учитывает фазность проводки.
Выбор типа оболочки
Для электрики в частном доме необходима негорючая (самозатухающая) изоляция. Наиболее дешевые и практичные – NYM и ВВГ. Это ПВХ изоляции, не склонные к трещинам, перегибам и заломам, поэтому служат долго и надежно.
Выбор розеток и выключателей
Схема электроснабжения частного дома может предполагать 2 типа розеток:
- Внутренние. Стандартный тип розеток, встраиваемый в стену. Удобны почти всегда, за исключением некоторых видов деревянных домов и гаражей. Подключаются внутренней проводкой, т.е. необходимо долбить штробы.
- Внешние. Редкий тип розеток, в домах почти не встречающийся. Подключается внешним проводом. Наиболее часто их устанавливают в хоз.помещениях, т.к. подключать их можно уже после установок коммуникаций.
Проводка своими руками
Сам процесс проводки делится на 5 этапов:
- Разметка стен в соответствие со стандартами.
- Прокладка проводов.
- Замуровывание штроб.

- Соединение проводов.
- Установка розеток и выключателей.
Инструкция, как провести проводку интуитивно понятна, поэтому достаточно знать только несколько основных моментов.
Разметка и прокладка штроб
Во-первых, прокладывать провода можно либо строго горизонтально, либо вертикально. Диагональные соединения запрещены!
Во-вторых, все соединения должны производиться в монтажных коробках. На этой картинке вы можете наглядно увидеть, как прокладываются провода.
Соединение проводов
На данный момент спайка и скрутка проводов не допускается по СНиП, хоть и повсеместно встречается. Можете воспользоваться следующими способами:
1 Клеммники.
Это колодки из пластика с перемычкой внутри. Надежно соединяют провода, к тому же быстро. Наиболее распространены клеммники «Ваго», которые могут служить более 15 лет.
2 СИЗы. Колпачки с пружинкой внутри. Фактически внутри формируется скрутка, надежно фиксирующаяся пружиной. Соединение также быстрое, к тому же может служить от 25 лет!
