Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ ВЕНТИЛЯЦИИ В КАЖДОЙ КВАРТИРЕ ЕСТЬ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, КОТОРАЯ СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ – ВЫТЯЖКИ И КАНАЛОВ ПОДАЧИ ВОЗДУХА. ОДНАКО СВЕЖЕГО ВОЗДУХА ПОСТОЯННО НЕ ХВАТАЕТ. ПОЧЕМУ ТАК ПРОИСХОДИТ И ЧТО С ЭТИМ ДЕЛАТЬ? ОСТОРОЖНО, ВАС ОЖИДАЕТ УВЛЕКАТЕЛЬНЫЙ ЛОНГРИД ?

Содержание:

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована еще по советским стандартам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в санузле. Однако вентиляция воздуха в квартире не ограничивается системой вывода отработанного воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особо старых домах – еще и появившиеся со временем щели в стенах. ?
Выглядит это примерно следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, и потому старательно заделывается на зиму или полностью устраняется при ремонте или установке герметичных пластиковых окон.

В результате, в большинстве городских квартир ситуация выглядит весьма непривлекательно: отток воздуха работает исправно, но постоянного притока нет, и в ход идут окна и форточки, пропускающие все те же шум, холод и грязь, но уже куда в больших количествах.

Какие виды вентиляции существуют?

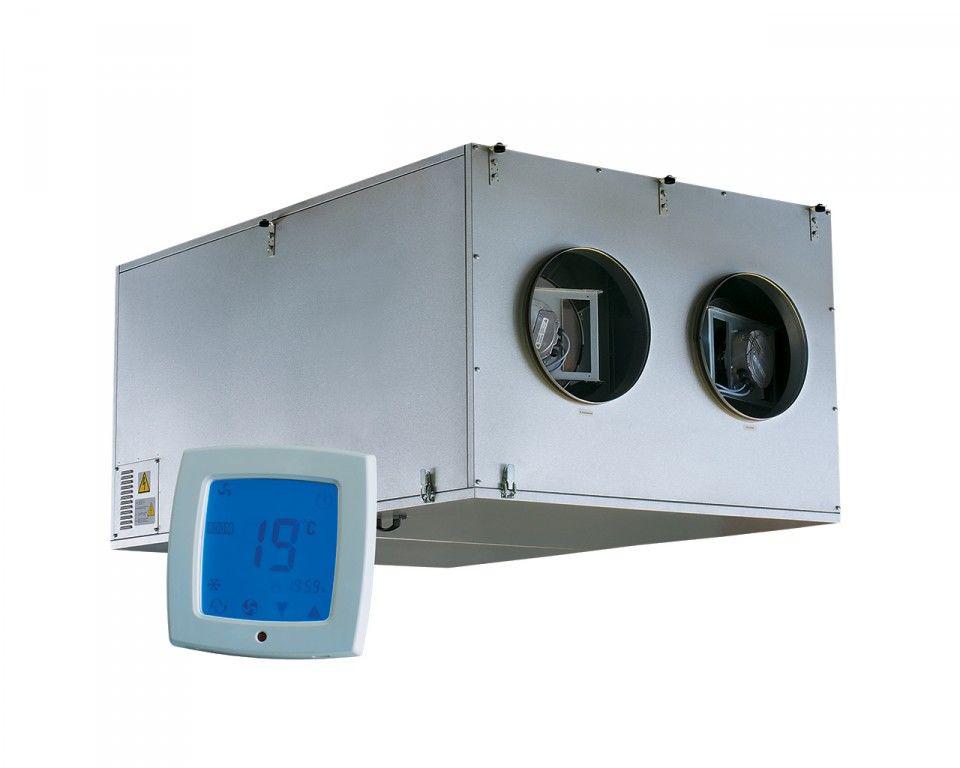

Когда Вы начинаете задумываться об установке системы вентиляции для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первой в голову приходит полноценная система вентиляции, с крупными шахтами, как те, по которым тайно путешествуют хитрые герои боевиков. ?

Однако, если установить такую махину в городской квартире или даже в частном доме – жить там будет она, так как места для Вас уже не останется. Кроме того, в качестве бытового устройства это решение имеет еще ряд минусов:

  • Необходимость капитального ремонта для ее установки.
  • Ограниченная совместимость: такая система вентиляции может быть установлена далеко не в каждой квартире.
  • Высокая стоимость. Не как Ламборгини, конечно, но и не Ока.
  • Избыточная функциональность: если в каждой комнате у Вас при намертво заложенных окнах не живут по 15 гастарбайтеров, то вентиляция такой мощности Вам просто не нужна. А если живут – то вряд ли Вас волнуют вопросы вентиляции. ?

В результате, лучшим решением для квартиры сейчас является приточка, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первичная задача приточки, как и любой другой системы вентиляции, — обеспечить помещение постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в таком случае выполняют вытяжные вентиляторы, уже установленные в каждой квартире. При этом Вы можете выбрать какую атмосферу формировать в своем доме и какой уровень комфорта Вам требуется. В идеале, приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит вот так:

Компактные приточные установки для квартир делятся на три типа: клапаны, механические проветривали и бризеры. Клапаны, в свою очередь, делятся на стеновые и оконные. По сути, все клапаны представляют собой те самые щели, заложенные еще в советское время в строительные нормы, однако уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

Как правильно сделать систему вентиляции в квартире?

Правильно – с умом! ?

Для начала нужно рассчитать реальные потребности помещения. Чтобы не мучать Вас сложными формулами, мы загнали все расчеты в супермозг нашего компьютера и получили вот такой простой калькулятор:

Подобрать кондиционер

Площадь комнаты, м2

Рассчитать

Мощность кондиционера 17.6 до 0.6 кВт

Подобрать увлажнитель

Площадь комнаты, м2

Рассчитать

Производительность от 0. 6 до 4.8 кг/ч

Подбирая систему приточной вентиляции для своей квартиры, нужно учитывать всю картину микроклимата в помещении. Складывают ее три основных параметра: уровень углекислого газа, который создает ту самую духоту, влажность, влияние которой в первую очередь ощущают наши глаза и кожа, а также температура воздуха. Каждый параметр важен и сам по себе, и в комплексе, поэтому картину своего микроклимата лучше знать и контролировать постоянно. К счастью, сейчас это невероятно просто – одна базовая станция MagicAir собирает все эти параметры, конвертирует в удобный и понятный вид и выгружает в смартфон или веб-интерфейс – на Ваш вкус.

В ЗАКЛЮЧЕНИЕ ЭТОГО ДЛИННОГО И ПОЗНАВАТЕЛЬНОГО ПОСТА, ХОТЕЛОСЬ БЫ ОТМЕТИТЬ, ЧТО КАКУЮ БЫ СИСТЕМУ ПРИТОЧНОЙ ВЕНТИЛЯЦИИ ДЛЯ КВАРТИРЫ ВЫ НИ ВЫБРАЛИ, ГЛАВНОЕ, ЧТОБЫ В КАЖДОМ ПОМЕЩЕНИИ БЫЛО ДОСТАТОЧНО ВОЗДУХА ДЛЯ ВСЕХ, КТО В НЕМ НАХОДИТСЯ. БЕРЕГИТЕ АТМОСФЕРУ ВАШЕГО ДОМА И БУДЬТЕ ЗДОРОВЫ.

Цены на вентиляцию в квартиру

виды приточек и особенности их обустройства


Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Мы расскажем все о существующих вариантах организации воздухообмена, поможем выбрать оптимальный метод. В представленной статье подробно описаны простейшие варианты устройств для улучшения вентилирования и сложные технические системы. С учетом наших рекомендаций вы значительно улучшите условия проживания.

Содержание статьи:

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки.

Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы.

Независимо от выбранного способа , необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Галерея изображений

Фото из

Приточная вентиляция в апартаментах

Миниатюрное стеновое устройство

Кондиционер с забором воздуха на улице

Устройство для бесканальной вентиляции

Простейший стеновой приточный клапан

Рециркуляционный канальный вариант

Энергозависимый приточный прибор

Самопроизводьный отток воздуха через проемы

Полноценная информация для устройства и модернизации вентиляции приведена в этой статье. Рекомендуем ознакомиться с полезными сведениями.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком.

«Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

О том, как проверить эффективность работы стеновых и оконных вентиляционных клапанов, вы узнаете, прочитав .

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

  • щелевые;
  • фальцевые;
  • накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна.

Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см.

Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

С технологией монтажа стенового клапана наглядно ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Бурение отверстия для установки клапана

Шаг 2: Доработка отверстия сверлом

Шаг 3: Обустройство пробуренного отверстия

Шаг 4: Разметка для крепления корпуса клапана

Шаг 5: Установка фильтра в закрепленный корпус

Шаг 7: Установка крышки приточного клапана

Шаг 7: Проверка работоспособности системы

Шаг 8: Установка решетки со стороны фасада

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

  • установку лучше осуществлять на несущей конструкции;
  • оптимально – «выход» клапана на утепленную лоджию;
  • лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана.

Порядок бурения канала:

  1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
  2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
  3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бесканальная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв. м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли. Процесс установки прибора достаточно прост:

Галерея изображений

Фото из

Шаг 1: Разметка отверстия для приточной вентиляции

Шаг 2: Установка направляющих буровой машины

Шаг 3: Крепление бура с алмазной коронкой

Шаг 4: Удаление пыли промышленным пылесосом

Шаг 5: Установка кожуха с пробуренное отверстие

Шаг 6: Монтаж корпуса с рабочей частью

Шаг 7: Подключение оборудования к электропитанию

Шаг 8: Крепление внешней решетки на отверстие

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.   В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом . Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

Подробно об устройстве и принципе действия климатических установок с рекуперацией тепла написано , с которой мы советуем ознакомиться.

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Выводы и полезное видео по теме

Видео #1. Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Видео #2. Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Видео #3. Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс.

Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.

Хотите рассказать о том, насколько эффективно работает вентиляция в вашем доме/квартире? Может быть, вы собственноручно улучшали вентилирование путем установки бризера или приточного клапана на створку окна? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь впечатлениями, мнением и фото по теме статьи.

Вентиляция в квартире | Система вентиляции в квартире

Вне помещений человек без труда получает необходимый для его жизнедеятельности воздух из окружающей среды. А что же происходит внутри помещения, например, в квартире? Предположим, что наш дом представляет собой абсолютно герметичное пространство.

В таком помещении в воздухе при дыхании постепенно будет снижаться количество кислорода, увеличиваться объем углекислого газа и содержание влаги. Через некоторое время состав окружающего воздуха станет вредным для человека, а в дальнейшем и опасным. Поэтому необходимо предусмотреть, чтобы наш дом был не только нашей крепостью, но и позволял достаточно безопасно и комфортно находиться внутри.

Виды и варианты вентиляции в квартире


Важно ознакомиться с основными инструментами, решающими эту задачу:
  • Вентиляция — процесс замены отработанного, загрязненного (использованного) воздуха на чистый, свежий.
  • Вытяжная вентиляция — процесс удаления воздуха из помещения.
  • Естественная вытяжная вентиляция (естественная вытяжка) — процесс удаления воздуха, основанный на разнице давления и гравитационных свойствах воздуха.
  • Приточная вентиляция — процесс подачи свежего воздуха в помещения.
  • Вентиляция с механическим побуждением — вентиляция, основанная на использовании вентиляторов.

Естественная вытяжная вентиляция в квартире

В прошлом веке вентиляция в квартире, как и в других жилых помещениях, как правило, организовывалась за счет естественной вытяжки через вертикальные вентиляционные каналы в технических помещениях квартир: на кухнях, в санузлах и в ванных комнатах.

В этих помещениях удаление воздуха было необходимо для устранения запахов и повышенной влажности. Приток же обеспечивался за счет негерметичности окон, дверей, через проемы, открытые форточки и т.д. Процессы притока и вытяжки воздуха работали в тесном взаимодействии друг с другом. Если, например, на зиму хорошо уплотнить дверь и «качественно» заклеить окна, спасаясь от сквозняков, естественная вентиляция в санузлах начинала работать несколько хуже.

Приточные системы вентиляции в квартире с механическим побуждением


Теперь — во времена красивых, теплых, шумоизолированных и, практически, герметичных пластиковых окон и надежных, крепких и непроницаемых для посторонних лиц и воздуха дверей, квартиры стали недоступны для приточного воздуха.
Что же делать в сложившейся ситуации? В санузлах и в ванных комнатах вместо решеток стали устанавливать влагозащищенные вентиляторы, на кухнях вытяжные зонты с мощными двигателями, но это не решило проблему.

Как организовать приток свежего воздуха в помещение? Можно, конечно, приоткрыть окна для проветривания, но на улицах современных городов пыль, шум и гарь от бесконечного количества автомобилей. В таком случае стали использовать приточные системы вентиляции с механическим побуждением (с вентилятором).

Решаем проблемы с вентиляцией в квартире. Используем приточные системы с механическим побуждением
Безусловно, эти системы сложнее, чем открытые форточки, но все же они позволили решить несколько важных проблем.
  1. В квартиру стал поступать воздух, столь необходимый для жильцов и для работы естественных вытяжных систем;
  2. Воздух очищается от пыли и копоти;
  3. В холодное время воздух подогревается до нормальной температуры;
  4. Благодаря использованию шумоглушителей, в помещение не поступает не только шум вентилятора приточной системы, но и шум с городских улиц.

Вентиляция в квартире с единой центральной приточной системой


В некоторых современных жилых комплексах квартиры сразу оборудованы единой центральной системой приточной вентиляции. В квартиру заведен воздуховод, через который подается расчетное количество приточного воздуха.

Если в домах нет центральной приточной системы, можно обратиться в специализированную компанию, которая поможет подобрать, спроектировать, при необходимости согласовать проект в управляющей компании, а так же скомплектовать, смонтировать и наладить индивидуальную систему приточной вентиляции.


Выбор подрядчика для установки вентиляции в квартире

Компания «Московский Инжиниринговый Центр» предлагает комплексные решения для систем отопления, вентиляции и кондиционирования квартир и других помещений любой сложности.

Квалифицированные специалисты выполнят проектирование вентиляции в квартире и других инжиниринговых систем, подберут и установят необходимое оборудование.

Каталог оборудования для вентиляции в квартире


цена, советы и стоимость установки вентиляции квартиры

Компания «Нева Климат» более десяти лет профессионально занимается монтажом приточно-вытяжной вентиляции в квартирах Санкт-Петербурга (СПб) и области.

Окна в современных домах оснащены стеклопакетами, препятствующими проникновению свежего воздуха в помещения квартиры. Оконные блоки монтируются таким образом, что щелей для вентиляции квартиры не остается. Это создает проблемы для естественной вентиляции в квартире.

Вентиляция в квартире — различные способы установки

Приточная вентиляция в квартире – самый простой и малозатратный способ создания здорового микроклимата в жилом помещении за счет проведения в квартире системы вентиляции.

Принцип работы приточных вентиляционных систем основан на удалении загрязненного воздуха естественным или механическим способом.

В каждом многоквартирном доме в обязательном порядке предусмотрена естественная вентиляция.

Самый известный вариант проветривания комнат и помещений в домах – через двери, окна, форточки, балконы. Свежий воздух поступает в квартиры из указанных мест, а его отток происходит через специальные отверстия, сделанные в стенах жилища.
В высотках обычно монтируется единый для всех квартир ствол – вентканал, окончание которого находится на крыше здания. К такому общему каналу подходят вентиляционные выходы от отдельных жилищ. Их, как правило, располагают в санузлах, на кухнях и помещениях для принятия водных процедур. На крыше многоэтажки ставятся специальные короба. Через них по вертикальному стволу и происходит вытяжка воздуха из квартир.

Но обеспечить приток чистого воздуха в нужном количестве в квартире таким путем практически невозможно. Поэтому необходимо позаботиться об установке механической вентиляции для квартиры.

Компактные вентиляционные установки состоят из: вентилятора, глушителя шума, наружной решетки и воздушного клапана.

Чтобы вытяжная вентиляция в квартире в полной мере справлялась с поставленной задачей, важно правильно ее спроектировать. Согласно СНиП норма воздухообмена жилого помещения составляет 3м3.

Наиболее значимыми помещениями, с точки зрения системы квартирной вентиляции, являются кухня, ванная, туалет. Здесь необходимо установить отдельные вытяжки, их производительность должна составлять 100, 25 и 50 м3/ч соответственно.

Установка канальных, бесканальных и общеобменных вытяжных систем в городской квартире нецелесообразна и экономически не оправдана.

Приточная система вентиляции в квартире без механического побуждения.

Самый экономичный способ вентиляции квартиры – приточные клапаны, для которых в наружной стене бурится отверстие, закрываемое затем клапан. Плюсами вентиляции без механического побуждения являются снижение уровня шума, экономичность, и простота монтажа приточной системы для квартиры.

Приточная вентиляция квартиры с механическим побуждением.

Такой тип вентиляции устанавливается под потолком или на балконах. Воздух обогревается (или охлаждается) и увлажняется, проходя через систему фильтрации, и подается в квартиру через диффузоры. Плюсы приточной системы вентиляции с побуждением очевидны –  квартиру наполняет очищенный свежий воздух, существует возможность управления температурой и скоростью подачи воздуха. Приточная вентсистема с механическим побуждением имеет и минусы: ее сложно монтировать, стоимость монтажа вентиляции будет выше, а стоимость эксплуатации и работ, связанных с ней, повышается.

Вытяжная система в квартире.

Загрязненный воздух с помощью вытяжных вентиляторов выводится из помещения через диффузоры в шахту канала вентсистемы. Вытяжную вентиляцию отличает низкая стоимость монтажных работ и эксплуатации. Главный минус вытяжной вентиляционной системы для квартиры – отсутствие организованного притока свежего воздуха.

Стоимость такой системы вентиляции определяется в зависимости от выбора вытяжного вентилятора для квартиры.

Приточно-вытяжная система для квартиры

Приточная вентиляция квартиры, совмещенная с вытяжной системой имеет несколько плюсов – обеспечивает достаточное количество свежего воздуха и возможность регулировки влажности и температуры – а также один недостаток: сложность монтажа, и, соответственно высокая конечная стоимость выполненных работ.

Если вы увидели, что на стенах вашего жилища стал появляться грибок, в углах помещений образовываются темные пятна, а воздух нередко отдает неприятным (застойным) запахом, необходимо сразу же проверить качество работы естественной вентиляции. Такую проверку Вам лучше доверить профессионалам, а не пытаться провести своими руками.

Вы можете оставить телефон в нижеуказанной форме и специалист нашей компании свяжется с Вами.

Независимо от выбранного типа вентиляционной системы, любая установка нуждается в своевременном техническом обслуживании.

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Содержание статьи

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Статья написана для сайта remstroiblog.ru.

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.



Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры





Что дает правильная вентиляция в квартире?



1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.





2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы



Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.



Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.



Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади — СП 54.13330.2011 «Здания жилые многоквартирные»



Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой — 60 м3/час
  • Кухня с газовой плитой — 90 м3/час
  • Ванная, душевая, туалет — 25 м3/час
  • Совмещённый санузел — 50 м3/час
  • Кладовая, гардеробная — 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»



В соответствии, с которым оптимальная температура для жилых помещений составляет:



— В теплый период года – 22-25 гр.С

— В холодный период – 20-22 гр.С



Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой



2. С механическими притоком и вытяжной



3. Комбинированная: с механической вытяжкой и естественным притоком



Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.



Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.



Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.



Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.



Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные



Преимущества:



  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
Сложности:



  • Требуется место под оборудование
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж



Принудительная приточно-вытяжная вентиляция без рекуперации

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.



Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.



Преимущества:



  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
Сложности:



  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж



Комбинированная система вентиляции



Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».



Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.



Преимущества:



  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
Недостатки:



  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена



Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.



Преимущества:



  • Высокое качество воздуха зимой и летом
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
Сложности:



  • Требуется место для размещения оборудования
  • Относительно высокая стоимость
  • Сложность в регулировании температуры по зонам
  • Требуется профессиональный монтаж



Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.



Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

Установка вентиляции бассейна с применением систем приточно-вытяжной вентиляции

Современные системы вентиляции создают оптимальный климат в квартире и гарантируют вам и вашей семье комфортное проживание.

Польза вентиляции

Правильно подобранная система вентиляции решает все эти проблемы:

  Очистит воздух
  Регулирует температуру поступающего воздуха
  Избавить от уличного шума

Раньше вентиляция квартиры обеспечивалась естественным путем через вытяжные каналы, проложенные в вентиляционных шахтах. Вытяжная вентиляция была организована из помещений кухни и санузла. Приток воздуха достигался за счет неплотностей в окнах и дверных проемах. Однако, деревянные окна стали заменяться пластиковыми, межкомнатные и входные двери стали комплектоваться уплотнителями. Если же вентиляционная шахта в доме не обслуживается должным образом, а свежий воздух не пропускают окна и двери, то это может привести к полную застою воздуха.

В таких ситуациях системы вентиляции квартир приобретают все большую актуальность. Казалось бы, зачем нужна вентиляция в квартире, если можно открыть окно и проветрить? Но у этого способа есть большие недостатки, связанные с большим уровнем уличного шума и изменением температурного режима в комнате: зимой температура падает, а летом повышается. Да и всегда ли воздух, поступающий с улицы, будет чистым?



Кроме того, вентиляционные системы, спроектированные при постройке дома, тоже могут являться источником загрязнения возудха. Как правило, эти шахты очень редко чистятся. А между тем, воздух, проходящий по этим каналам, выносит в помещения накопленную там пыль и грязь. Если постоянно дышать таким воздухом, то вам гарантированы снижение работоспособности и иммунитета, ухудшение сна и головные боли.

Видео проектирования и монтажа системы вентиляции на одном из объектов

Системы вентиляции для квартиры

1. Канальные или накладные вентиляторы

Для реализации этого способа сначала необходимо прочистить вентиляционные каналы, обратившись за помощью к местной управляющей компании. Приток воздуха будет достигаться за счет проветривания помещений через открытие окон. Можно рассмотреть возможность установки так называемого «проветривателя», но полноценный приток воздуха он не обеспечит.

Плюсы: простота установки и эксплуатации, небольшие габаритные размеры.

Минусы: нарушение температурного режима в помещении, высокий уровень шума.

2. Уличные приточные установки

Более эффективным решением станет использование небольшой приточной установки уличного типа. Она представляет собой устройство, монтируемое с внешней стороны дома в теплоизолированном и влагозащищенном корпусе. Подобные установки имеют в составе: фильтр, вентилятор, нагреватель и отсек для приборов автоматики.

Плюсы: простота установки, низкий уровень шума, полноценный воздухообмен.

Минусы: .

3. Приточно-вытяжные установки

Качественно гораздо более высокий уровень вентиляции в квартире достигается за счет использования приточно-вытяжной установки, которая устанавливается внутри помещения. Принцип ее работы заключается в следующем: происходит забор воздуха с улицы, его очистка, нагрев и последующая подача о всей квартире по воздуховодам. Подогрев воздуха выполняют электрические (ТЭН) или водяные нагреватели. Встроенная автоматика определяет необходимую температуру нагрева. Для экономии потребляемого электричества, такие системы часто комплектуются рекуператорами тепла, что позволяет снизить затраты по электричеству до 40%.

При реализации подобного решения требуется комплексный подход. То есть, приточно-вытяжная установка должна работать совместно с канальными кондиционерами и увлажнителями для создания максимально комфортного пребывания в квартире. В период жаркого времени года, воздух будет дополнительно охлаждаться, а в зимний период — увлажняться. Перед монтажем этих систем необходим предварительный расчет воздухообмена в помещении, оптимальный подбор мощности всех устройств, определние нужного сечения воздуховодов. Все это учитывается в проекте, согласно которому, выпускается спецификация и точная схема расположения воздуховодов и оборудования.

Плюсы: .

Минусы: данное решение невозможно реализовать в помещениях, высота которых не позволит выделить от 20 до 40 см под потолком для монтажа воздуховодов и оборудования.

4. Кондиционеры канального типа

Еще одним способом организации вентиляции в квартире является использование кондиционеров канального типа. Это оборудование может работать, и как система приточно-вытяжной вентиляции, и как система охлаждения. Кондиционеры могут использовать приточный воздух с улицы, но в небольших количествах, так как это ограничено мощностью компрессора и системой их фильтров, которые в этом случае быстро загрязняются. Однако, этот способ имеет частое применение, так как не требует сложного монтажа и дополнительной приточно-вытяжной установки.

Если задача не касается всей квартиры в целом, а только вентиляции, кондиционированиии и увлажнении в отдельно взятой комнате, то оптимальным решением для всех этих задач будет установка настенной сплит-системы с подмесом свежего воздуха.

У этой системы есть ряд неоспоримых преимуществ. Она обеспечивает поток свежего воздуха с предварительной очисткой до 36 м3/ч, увлажняет и кондиционирует его.

По сути, вы получаете полноценный климатический комплекс в виде внутреннего блока настенной сплит-системы.

Минусы: увлажнение работает до уровня температуры не ниже -20оС, ограниченный объем подачи свежего воздуха, высокая стоимость системы.

приточно-вытяжная вентиляция с рекуперацией тепла.

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

Перед тем, как будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на украинском рынке; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет.Наша задача — показать и рассказать все до мелочей, приводя практические примеры.
Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

Какие аспекты включены в разработку коммерческих предложений?

1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

  • общая площадь;
  • количество жителей;
  • Помещение особого назначения.

2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

  • шумовые характеристики;
  • некачественная работа всей системы вентиляции;
  • колебания на установке, т. К. Нет виброизоляторов;
  • в канале вентиляции могут появиться дополнительные шумовые характеристики, если не используются шумоглушители;
    • Клапаны
  • — для чего в них должна быть контрпружина, которая при отсутствии электричества принудительно закрывает систему.

Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
При коммерческом предложении заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и объекта размещения. пожелания клиента.

ВАЖНОСТЬ СПЕЦИФИКАЦИИ

Поговорим о назначении спецификации для каждой из сторон сотрудничества.

Главное, что клиент получает из документа, — это понимание следующих пунктов:

  • какое оборудование будет использоваться в квартире;
    • Концепция ценообразования
  • ;
  • какие детали присутствуют в системе и почему;
    • Бюджет системы
  • и перечень преимуществ, которые она принесет в будущем.

Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
Техническое задание бесплатно не разрабатывается — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАЧИНАЕТСЯ, И ТОЛЬКО ТОЛЬКО — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить в квартире систему вентиляции из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на том или ином объекте.

Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Backdrafting может втянуть яд в дом

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, ведущее к откачке воздуха

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с постоянной скоростью, предписанной кодексом (например,g., 50-80 куб. фут / мин) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 куб. с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, могут еще больше повысить вероятность обратного вытягивания.

Приборы для сжигания могут быть проверены на потенциальную вытяжку.

Профессиональный стандарт BPI Building Analyst (BPI 2012) включает в себя процедуру, кратко изложенную ниже, для выполнения испытания на сброс давления для каждой зоны топочного оборудования (CAZ):

  1. Измерьте базовое давление
  2. Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
  3. Разница — разгерметизация наихудшего случая
  4. Сравните с пределом сброса давления при обратной вытяжке для прибора

Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, содержание окиси углерода, утечки и тяги для печей с естественной и механической тягой и водонагревателей.

На основании результатов испытаний определены меры по поддержанию безопасности горения.

Затягивание старого дома может вызвать проблемы

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной работы устройств сжигания после их завершения.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Предложения по предотвращению вытяжки и других опасностей, связанных с безопасностью горения:

  • В идеале, установить оборудование с прямой вентиляцией (наружный воздух для горения).
  • Если оборудование с прямой вентиляцией невозможно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
  • Только вытяжная механическая вентиляция всего помещения может не подходить, если установлены устройства с естественной или принудительной тягой.
  • Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
  • Выполните испытание разгерметизации наихудшего случая, если требуется, в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .

Стратегии вентиляции всего дома | Умный дом

Стратегии вентиляции всего дома для новых домов

Лучшая практика среди строителей современных высокопроизводительных домов в большинстве климатических условий Северной Америки — строить как можно более плотно, а затем вентилировать с помощью хорошо спроектированной механической системы. Несмотря на то, что при этом требуется немного энергии, вы, вероятно, сэкономите больше энергии на отопление и охлаждение в тесном доме, чем вы будете использовать для вентиляции.Механическая вентиляция осуществляется одним из трех способов: только вытяжной, только приточной и сбалансированной. В разной степени все эти стратегии более экономично внедряются в новых домах, и их труднее выполнять в качестве модернизации, потому что доступ в существующие дома может быть плохим.

Только выхлопные

Вытяжные вентиляторы (вентиляторы для кухни, ванной и / или всего дома) имеют тенденцию «разгерметизировать» здание, вызывая проникновение наружного воздуха через любые трещины или отверстия, которые он может найти. На севере, где зима более интенсивная, чем лето, может быть достаточно вытяжной вентиляции, не вызывающей повреждений от влаги.Поскольку лето, как правило, короткое и умеренное в холодном климате, за исключением нескольких дней, маловероятно, что здание будет повреждено из-за того, что время от времени проникает через конструкцию очень горячий и влажный воздух. И наоборот, на юге не следует использовать только вытяжную вентиляцию. Если горячий и влажный воздух втягивается в здание в течение нескольких месяцев подряд, вероятно образование конденсата, плесени и повреждений.

Только снабжение

Системы приточной вентиляции всасывают чистый наружный воздух во внутреннее жилое пространство, обычно через приточное отверстие, которое попадает в обратный канал системы принудительного приточного воздуха.Преимущества приточной вентиляции включают возможность контролировать, откуда поступает входящий воздух, обрабатывать входящий воздух и минимизировать количество влажного воздуха, втягиваемого в жилое пространство. Контролируемая подача также сводит к минимуму возможность возникновения обратной тяги от топочных устройств, опасного типа неконтролируемой инфильтрации, которая чаще встречается в хорошо закрытых и плохо вентилируемых подвалах. Стратегии «только снабжение» будут «повышать давление» в доме, что удерживает влагу в жарком влажном климате, но может вызвать конденсацию влаги в стенах в холодном климате, поскольку теплый воздух выходит наружу.Это может быть очень опасно.

Сбалансированный

Сбалансированные системы вентиляции всего дома выводят воздух из помещения и приточный наружный воздух примерно в равных количествах. Таким образом, давление во внутреннем пространстве остается относительно постоянным, хотя это редко бывает идеально. Сбалансированная вентиляция — это, по сути, хорошо управляемая комбинация описанных выше стратегий вытяжки и приточной вентиляции, но для этого требуется очень плотный дом и хорошая инженерия. Часто сбалансированная система включает в себя вентилятор с рекуперацией тепла или энергии (HRV или ERV), который улучшает эффективность и баланс давления за счет обмена энергией (от разницы температуры и влажности) между исходящим и входящим потоками воздуха.HRV передают только ощутимое тепло, в то время как ERV также переносят влагу из влажного воздуха. Относительно большое потребление электроэнергии ERV и HRV обычно делает их роскошным вариантом в мягком климате и не должно рассматриваться как экономичный вариант для большинства существующих зданий.

Стратегии вентиляции всего дома для старых зданий

Для старых зданий создание такой плотной конструкции, которая сделало бы целесообразным установку системы механической вентиляции, вероятно, является трудным и экономически рискованным.Если вы живете в старом доме, первый вопрос, который следует задать, — нужна ли вообще система вентиляции всего дома. Есть ли в вашем доме какие-либо симптомы? Что вас больше всего беспокоит? Вы делали тест на радон? Если у вас ограниченный объем жалоб, было бы наиболее рентабельным просто сделать «первые шаги»: контролировать источники, откачивать местные источники и поддерживать чистоту фильтров и герметичность каналов.

Местный выхлоп

Если вы живете в жарком влажном климате, только вытяжная вентиляция может снизить давление в доме.Это может привести к попаданию влажного наружного воздуха в полости стен, где он может конденсироваться и причинить серьезный ущерб. Лучше сознательно вводить наружный воздух в дом, чем просачивать его через стены. Однако у вас вряд ли возникнут проблемы, если вы будете использовать вытяжные вентиляторы в умеренных количествах и время от времени открывать окна, когда становится душно или вытяжные вентиляторы работают долгое время.

Управление текущей системой

Если у вас есть существующая система приточного воздуха, вполне вероятно, что ваш термостат имеет переключатель для управления вентилятором печи.В «автоматическом» режиме вентилятор работает при работающей печи или кондиционере (или тепловом насосе) и на короткое время после этого. Когда переключатель установлен в положение «включено», вентилятор работает непрерывно. Постоянная работа вентилятора, безусловно, приведет к пропусканию большего количества воздуха через фильтр и будет способствовать более равномерному распределению кондиционированного воздуха по всему зданию, но это не лучшая идея, поскольку это приведет к потере большого количества энергии. В режиме кондиционирования непрерывная работа вентилятора — это действительно плохая идея, и ее следует избегать.Когда кондиционер работает, он удаляет влагу, охлаждая воздух, возможно, до 50–55 ° F, достаточно холодного, чтобы способность воздуха удерживать влагу была очень низкой. Таким образом, вода конденсируется на змеевиках и ребрах испарителя кондиционера. Если вентилятор останавливается вскоре после того, как конденсаторный блок выключает компрессор, большая часть этой воды капает с испарителя и выходит через дренажную линию. Однако, если вентилятор работает постоянно, эта вода вместо этого повторно испаряется и циркулирует по дому.Это приводит к получению холодно-липких домов.

Естественная вентиляция

Естественная вентиляция обычно используется в качестве стратегии охлаждения, но в принципе идея состоит в том, чтобы заменить душный воздух в помещении прохладным наружным воздухом. Чтобы он был наиболее эффективным, входящий воздух должен быть холоднее и суше, чем внутренний воздух, что делает эту стратегию наиболее эффективной в более мягком климате, ночью или в более прохладные и сухие дни. В жаркие дни держите дом закрытым и постарайтесь ограничить нежелательное поступление тепла, а затем проветривайте дом на ночь.В прохладных местах можно обеспечить естественную вентиляцию, просто открыв окна с сетками. Чтобы ветерок направлялся в ваш дом, можно использовать растения и заборы. Если ветер слабый, необходимо обеспечить механическую вентиляцию оконными вентиляторами или вентилятором для всего дома. Это объясняется в разделе об охлаждении.

Осушители и увлажнители воздуха для всего дома или помещения

Во многих ситуациях, особенно в жарком климате, обычные кондиционеры не удаляют достаточное количество влаги.Это особенно актуально в очень влажные дни с умеренными температурами (в 70-е годы). В этих условиях кондиционер, вероятно, не будет работать достаточно, чтобы удалить нагрузку влаги. Теперь доступны новые осушители, которые устанавливаются вместо секции центрального воздуховода, поэтому они осушают (но немного нагревают) весь воздух, циркулирующий в доме. Они дороже, чем комнатные осушители, но могут быть очень эффективными, когда ничего не работает.

Чрезмерное и продолжающееся накопление статического электричества зимой обычно считается признаком того, что относительная влажность в доме слишком низкая и ее следует повысить.В системах с принудительной подачей воздуха это обычно достигается путем добавления увлажнителя, который впрыскивает водяной пар — или очень мелкие капли воды — в приточный воздух около печи. Прежде чем сделать этот шаг, помните, что очень сухой дом зимой, как правило, является признаком чрезмерной инфильтрации. Посмотрите, сможете ли вы уменьшить утечку, тем самым сэкономив энергию и повысив комфорт.

2 Общие системы вентиляции для всего дома

Воздух внутри вашего дома может вызвать у вас тошноту, если вы не будете регулярно его заменять наружным воздухом.Ирония заключается в том, что в современных энергоэффективных домах больше шансов накапливать раздражители и токсины, чем в старых, продуваемых сквозняками.

Даже если ваш дом может быть лучше в плане отопления и охлаждения, он также может быть заполнен вредными веществами, которые необходимо удалить. Лучший способ решить эту задачу — установить систему вентиляции всего дома.

Вентиляция всего дома — это очень эффективный способ сохранить воздух в доме чистым и здоровым. Ниже представлена ​​дополнительная информация о двух распространенных системах вентиляции всего дома и лучших вариантах для вашего дома.

1. Система вытяжной вентиляции

Системы вытяжной вентиляции работают за счет втягивания наружного воздуха в дом. Вытяжная система вентиляции является самой простой из систем вентиляции всего дома, поскольку она может работать с одним вытяжным вентилятором. Некоторые системы вытяжной вентиляции также включают в себя воздуховоды, но они не являются необходимыми для работы.

Существуют различные конфигурации вытяжной вентиляции, но все вытяжные системы создают в доме отрицательное давление.Отрицательное давление возникает всякий раз, когда давление наружного воздуха превышает давление внутри дома.

В результате отрицательного давления свежий воздух втягивается в дом через любые отверстия между внешней и внутренней частью конструкции, а застоявшийся воздух выдувается из вытяжного вентилятора. По желанию, вытяжная система вентиляции может быть оборудована установленными приточными отверстиями, которые позволяют большему количеству воздуха попадать в дом. Однако, если отверстия слишком большие, это может отрицательно повлиять на движение воздуха, поэтому в системах вытяжной вентиляции эта функция часто отсутствует.

Вытяжные системы вентиляции лучше всего подходят для использования в холодном и сухом климате. Теплый или влажный климат создает проблемы для домов с системами вытяжной вентиляции, поскольку влажный воздух может образовывать конденсат внутри стен дома.

Кроме того, вытяжные системы вентиляции склонны вводить в дом загрязнители или вредные газы, такие как радон. Поскольку в системе вытяжной вентиляции нет фильтрации, дом в значительной степени незащищен — это означает, что вытяжная вентиляция не подходит для областей, где радон или внешнее загрязнение являются проблематичными.

2. Система приточной вентиляции

Другой распространенной системой вентиляции всего дома является приточная вентиляция. Системы приточной вентиляции работают прямо противоположно системам вытяжной вентиляции. Вместо того, чтобы вытягивать застоявшийся воздух из дома, приточная вентиляция проталкивает свежий воздух в дом, а это означает, что внутренний воздух впоследствии выталкивается через крошечные поры и отверстия во внешних стенах.

Системы приточной вентиляции особенно хорошо работают в теплом климате, поскольку воздух, проходящий через стены, по составу аналогичен наружному воздуху и не создает конденсации.

Кроме того, приточные системы вентиляции больше подходят для использования в зонах, где присутствуют внешние загрязнители. Входящий воздух можно фильтровать, когда он входит во всасывающий вентилятор, таким образом удаляя потенциально вредные вещества, прежде чем они попадут в дом.

Кроме работы приточных систем вентиляции, у них есть ограничения. Например, приточные системы вентиляции обычно не подходят для использования в холодном и сухом климате.

Внутренний воздух, который часто содержит больше влаги, чем сухой холодный наружный воздух, окружающий дом, склонен к конденсации на пути сквозь холодные стены.Это может привести к тому же результату, что и в домах в теплом климате с системами вытяжной вентиляции.

Если у вас есть вопросы о вентиляции дома, обязательно обратитесь за помощью в Controlled Comfort. Наша команда профессионалов может помочь вам улучшить вентиляцию вашего дома, а также обеспечить установку и обслуживание систем кондиционирования и отопления.

Руководство по системам вентиляции всего дома

Написано Ragan Mechanical, .Опубликовано в блоге

Один из ключей к созданию здоровой домашней среды — правильная вентиляция. Без достаточного движения воздуха жители с большей вероятностью будут подвергаться воздействию аллергенов, плесени, радона и других загрязнителей.

Вот почему домовладельцы должны предпринять шаги для улучшения вентиляции в своих домах. Хотя есть много способов увеличить объем и качество воздуха, движущегося по дому, лучший способ улучшить вентиляцию — это установить систему вентиляции всего дома.

Это руководство предлагает дополнительную информацию о вентиляции всего дома и включает объяснение двух часто используемых вариантов, а также анализ преимуществ и недостатков каждой системы.

Вытяжная вентиляция

Самым простым видом вентиляции всего дома является вытяжная вентиляция. В вытяжной системе вентиляции удачно расположенная вытяжка внутри дома вытягивает воздух из дома в атмосферу. Вытяжной вентилятор обычно размещается на чердаке с вытяжной вентиляцией, ведущей на крышу.

В зависимости от сложности системы вытяжной вентилятор может быть подключен к сети воздухозаборников, расположенных по всему дому. Однако нередко устанавливается один вытяжной вентилятор без соединительных воздуховодов.

Вытяжные системы вентиляции работают, всасывая свежий воздух через крошечные трещины и щели в конструкции дома. В некоторых случаях устанавливаются пассивные вентиляционные отверстия, чтобы способствовать притоку свежего воздуха, особенно если конструкция исключительно хорошо изолирована.

Приточная вентиляция

Другой широко распространенный тип систем вентиляции всего дома — это приточная вентиляция. Системы приточной вентиляции работают прямо противоположно системам вытяжной вентиляции. Вместо того, чтобы вытягивать воздух из дома, системы приточной вентиляции нагнетают свежий воздух в дом.

Вентиляторы приточной вентиляции также обычно используются на чердаках домов и имеют воздухозаборники на крыше. Как и в случае с системами вытяжной вентиляции, эффективность системы приточной вентиляции можно повысить за счет использования воздуховодов, расположенных по всему дому.Каналы позволяют лучше распределять свежий воздух и обеспечивают баланс общей вентиляции.

Поскольку свежий воздух втягивается в дом через приточный вентилятор, «несвежий» воздух из дома выталкивается наружу через мелкие отверстия, расположенные по всей конструкции. Пассивные вентиляционные отверстия могут быть установлены для увеличения объема воздуха, выходящего из дома, если изоляционные характеристики дома требуют этого.

Учитываемые преимущества и недостатки

Перед принятием решения о том, какая система вентиляции всего дома лучше всего подходит для конкретного дома, необходимо оценить несколько факторов.И вытяжная, и приточная системы вентиляции обладают преимуществами и недостатками, и знание каждой из них может помочь домовладельцам облегчить выбор.

Проблемы с температурой и влажностью

Вытяжные системы вентиляции лучше всего работают в районах с более прохладным и сухим климатом. В теплом влажном климате вытяжная вентиляция может вводить влажный воздух во внутренние пространства между стенами и вызывать плесень или гниение древесины.

Однако в более прохладном климате системы приточной вентиляции могут создавать проблемы, заставляя нагретый внутренний воздух поступать на чердаки, в подвалы или другие холодные помещения.Это может вызвать образование конденсата в этих областях, что может привести к повреждению внутренних конструкций из-за влажности.

Качество наружного воздуха

Еще одним соображением при принятии решения о том, какой тип системы вентиляции всего дома следует установить, является качество наружного воздуха. Плохое качество воздуха из-за загрязнителей может сделать вытяжную вентиляцию плохим выбором для домовладельцев. Эти системы могут втягивать загрязненный воздух в дом и в результате отрицательно влиять на здоровье жителей.

Приточная вентиляция также может представлять ту же проблему, если воздух, поступающий в дом через вентилятор, загрязнен.Однако системы приточной вентиляции могут быть оснащены фильтрами, которые удаляют загрязнения из поступающего воздуха, и хотя такая фильтрация, вероятно, увеличит стоимость системы, она преодолеет трудности, связанные с пропусканием нефильтрованного воздуха в дом.

Вентиляция прибора

Вентиляция всего дома может повлиять на работу приборов для сжигания, таких как водонагреватели и печи. Эти приборы, работающие на природном газе, пропане или масле, зависят от нейтрального или положительного давления воздуха для правильной работы.Положительное давление воздуха возникает всякий раз, когда воздух в помещении имеет более высокий уровень давления, чем воздух, непосредственно окружающий дом.

Однако отрицательное давление воздуха может отрицательно повлиять на удаление потенциально смертельных побочных продуктов, таких как окись углерода. В некоторых крайних случаях отрицательное давление воздуха может вызвать обратную тягу некоторых из этих побочных продуктов обратно в дом, где они могут вызвать болезнь или даже смерть.

Если ваш дом оборудован устройствами для сжигания топлива, то, скорее всего, лучшим выбором для вентиляции всего дома будет приточная система вентиляции.Приточная вентиляция создает положительное внутреннее давление, что помогает исключить возможность возникновения обратных тяг.

По вопросам о вентиляции всего дома обязательно обращайтесь за помощью к специалистам Ragan Mechanical. Специалисты Ragan Mechanical понимают необходимость эффективной вентиляции салона и могут помочь вам в достижении этого результата.

6 способов вентиляции вашего дома (и что лучше всего)

Должен ли зеленый дом нуждаться в вентиляционном оборудовании, таком как Zehnder HRV?

Фото: Алекс Уилсон Одна из особенностей нашего нового дома, которая меня больше всего волнует, не вызывает удивления у некоторых посетителей: система вентиляции.Я считаю, что у нас есть самый эффективный вентилятор с рекуперацией тепла (HRV) на рынке — или, по крайней мере, он находится прямо там, рядом с вершиной.

Но сначала многие люди могут задаться вопросом, а должна ли «зеленая» квартира требовать механической вентиляции? Многие люди могут подумать, что это как раз та энергопотребляющая система, от которой дома должны избегать, при этом открывая окна для свежего воздуха.

Зачем вентилировать?

Веками дома не вентилировались, и все было в порядке, не так ли? Зачем нам сегодня нужно прилагать все эти усилия (а зачастую и значительные затраты), чтобы проветрить дома?

Есть несколько причин, по которым вентиляция сегодня важнее, чем когда-то.Самое главное, что дома 100 лет назад действительно протекали. Обычно у них не было теплоизоляции в стенах, поэтому свежий воздух мог довольно легко проникать через все щели, трещины и дыры в оболочке здания.

Кроме того, строительные материалы, используемые 100 лет назад, были в основном натуральными продуктами, которые не приводили к значительному выделению летучих органических соединений (ЛОС), формальдегида, антипиренов и других химикатов, которые так распространены в сегодняшних строительных материалах, мебели и других материалах. другие вещи.

Опции вентиляции

Вентиляция может принимать разные формы. В общем, системы можно разделить примерно на полдюжины общих типов:

Схема системы вентиляции из информационного бюллетеня Building Science Corporation по сбалансированной вентиляции.

Изображение: Building Science Corp.

  • Только вытяжная механическая вентиляция. Это относительно распространенная стратегия, при которой небольшие вытяжные вентиляторы, обычно в ванных комнатах, работают либо непрерывно, либо с перерывами, чтобы отвести застоявшийся воздух и влагу, образующуюся в этих комнатах.Эта стратегия создает умеренное отрицательное давление в доме, и свежий воздух поступает либо через трещины и другие места утечки воздуха, либо через специально размещенные воздухозаборники для подпитки. Преимущество этой стратегии — простота и невысокая стоимость. Недостатком является то, что отрицательное давление может притягивать радон и другие почвенные газы, которые нам не нужны в домах.
  • Приточно-вытяжная механическая вентиляция. Как следует из названия, вентилятор подает свежий воздух, а несвежий воздух выходит через щели и места утечки воздуха в доме.Подача воздуха может подаваться в одно место, распределяться по каналам или подаваться в систему распределения каналов системы принудительного воздушного отопления для рассеивания. Приточная система вентиляции создает давление в доме, что может быть хорошим средством предотвращения проникновения радона и других загрязняющих веществ в дом, но при этом существует риск попадания влажного воздуха в полости стен и потолка, где могут возникнуть проблемы с конденсацией и влажностью.
  • Сбалансированная вентиляция. Гораздо лучшая вентиляция обеспечивается за счет сбалансированной системы , в которой отдельные вентиляторы управляют как приточным, так и вытяжным воздухом.Это позволяет нам контролировать, откуда поступает свежий воздух, куда поступает свежий воздух и откуда забирается отработанный воздух. Сбалансированные системы вентиляции могут быть точечными или канальными. С помощью канальных систем имеет смысл подавать свежий воздух в места, где больше всего обитателей (гостиная, спальни и т. Д.), И выпускать воздух из помещений из мест, где образуется влага или загрязняющие вещества (ванные комнаты, кухня, комната для занятий).
  • Сбалансированная вентиляция с рекуперацией тепла. Если есть отдельные вентиляторы для подачи свежего и вытяжного воздуха в помещение, имеет смысл разместить эти вентиляторы вместе и включить воздухо-воздушный теплообменник , чтобы выходящий из помещения воздух предварительно кондиционировал входящий наружный воздух. .Этот теплообменник воздух-воздух, который сегодня чаще называют вентилятором с рекуперацией тепла или HRV , отлично подходит для работы в более холодном климате. Немного другая версия, известная как вентилятор с рекуперацией энергии (ERV), похожа, но передает влагу, а также тепло от одного воздушного потока к другому, поддерживая большую желаемую влажность в доме зимой и уменьшая количество влажности. завезен летом с улицы.

Я твердо убежден, что во всех домах должна быть механическая вентиляция.В более плотно изолированных домах вентиляция становится все более важной. Но даже в очень дырявом доме нельзя рассчитывать на приток свежего воздуха или спокойные дни весной и осенью, когда нет перепада давления в ограждающей конструкции здания.

Если позволяет бюджет, настоятельно рекомендуется использовать сбалансированную вентиляцию, а если вы делаете это в относительно холодном климате, таком как наш, то обеспечение рекуперации тепла не составит труда. Механическая вентиляция всегда требует энергии; с рекуперацией тепла потери энергии свежего воздуха сводятся к минимуму.

Алекс является основателем BuildingGreen, Inc . и исполнительный редактор Environmental Building News. В 2012 году он основал Resilient Design Institute . Чтобы быть в курсе последних статей и размышлений Алекса, вы можете подписаться на его ленту в Twitter.

(PDF) Решения для вентиляции отремонтированных многоквартирных домов в условиях холодного климата

Т.-А. Koiv et al.

4. Выводы

Результаты исследования показывают, что при ремонте старых многоквартирных домов необходимо использовать решения с рекуперацией тепла

.Однако экономические показатели решений несколько различаются для малых и больших

квартир.

В небольших квартирах целесообразно использовать комнатные решения с рекуперативными установками рекуперации тепла, особенно

, в основном, в небольших и средних зданиях. В больших квартирах, квартирные кондиционеры будут технически и экономически безупречными при условии, что они будут приняты жильцами.

В небольших 2–3-этажных зданиях очень хорошее качество воздуха и экономические характеристики могут быть достигнуты с помощью центральной сбалансированной системы вентиляции

.

Несмотря на некоторые недостатки системы и сложность, систему теплового насоса вытяжного воздуха можно было использовать

при ремонте вентиляции в больших многоквартирных домах. Это решение особенно подходит для многоквартирных домов

с механической вытяжной вентиляцией.

При ремонте вентиляции в старых многоквартирных домах необходимо обращать особое внимание на знак de-

, качество строительства и надзор. Регулировка и обслуживание системы имеют большое значение.

Благодарности

Исследование было поддержано Эстонским исследовательским советом, грантом на институциональное финансирование исследований IUT1-

15 и проектом «Разработка эффективных технологий воздухообмена и вентиляции, необходимых для

повышения энергоэффективности. зданий, AR12045 », профинансировано С.А. Архимед. Публикация

этой статьи была поддержана ESFmeasure 1.2.4 Развитие сотрудничества и инноваций в университетах, подмерой

«Докторантуры», финансирующей проект «Школа докторантуры

в строительстве и окружающей среде» — код проекта1.2.0401.09-0080.

Источники

[1] Европейская комиссия (2007) Видение на 2020 год: экономия нашей энергии. https://www.energy.eu/publications/2007_eeap_en.pdf

[2] Густавссон, Л., Доду, А. и Сатре, Р. (2011) Влияние рекуперации тепла вентиляции на использование первичной энергии в квартире

Дом построен обычный и пассивный стандарт. Всемирный конгресс по возобновляемым источникам энергии, Линчёпинг,

мая 2011 г., 8–11.

[3] Diemanu, J., Roth, K.W. и Бродрик, Дж.(2003) Теплообменники с рекуперацией энергии воздух-воздух. Журнал ASHRAE, 45,

57-58.

[4] Фуй, Ю.Э., Стабат, П., Ривьер, П., Хоанг, П. и Аршамбо, В. (2012) Адекватность рекуперации тепла воздух-воздух

Система вентиляции, применяемая в зданиях с низким энергопотреблением. Энергетика и строительство, 54, 29-39.

http://dx.doi.org/10.1016/j.enbuild.2012.08.008

[5] Микола, А., Кыйв, Т.-А. и Фолл, Х. (2014) Вентиляция многоквартирных домов и домов престарелых. Smart Grid и

Renewable Energy, 5, 107-119.http://dx.doi.org/10.4236/sgre.2014.55010

[6] Heidt, F.D. (2006) Вентиляция для энергоэффективных зданий. Летний семинар ISES.

[7] Кохонен, Р., Кокко, Э., Оянен, Т. и Виртанен, М. (1985) Тепловые эффекты воздушного потока в строительных конструкциях.

Центр технических исследований Финляндии, отчеты об исследованиях 367, Эспоо.

[8] Виртанен, М. (1993) Тепловое соединение утечки воздуха и тепловых потоков в зданиях и в строительных элементах.

Тел.Докторская диссертация, Центр технических исследований Финляндии, Лаборатория HVAC, Эспоо.

[9] Бьюкенен К. и Шерман М.А. (2000) Математическая модель рекуперации инфильтрационного тепла. Лоуренс Беркли Ла-

отчет о боратории, LBL-44294, Беркли.

[10] Цю К. и Хагигхат Ф. (2007) Моделирование комбинированной проводимости — проникновение воздуха через диффузное здание.

Конверт

. Энергетика и строительство, 39, 1140-1150. http://dx.doi.org/10.1016/j.enbuild.2006.11.013

[11] Лоу, Р.J. (2000) Стратегия вентиляции, использование энергии и выбросы CO2 в жилищах — теоретический подход. Build-

ing Services Engineering Research and Technology, 21, 179-185. http://dx.doi.org/10.1177/014362440002100306

[12] Майер, Т., Крзачек, М. и Тейчман, Дж. (2009) Сравнение физических характеристик вентиляционных систем в жилых домах с низким энергопотреблением

Дома. Энергетика и строительство, 41, 337-353. http://dx.doi.org/10.1016/j.

Приточные системы вентиляции для квартиры: Приточная вентиляция в квартире: краткий обзор вариантов и их характеристик

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
