Приточной вентиляции: что такое, как работает, цена

Виды и характеристики приточной вентиляции

Воздухообмен в замкнутом помещении, предназначенном для проживания или временного пребывания людей, во многом определяет уровень комфорта. Для обеспечения этого процесса и предотвращения застоя воздуха в помещении, необходимо наличие притока и вытяжки. При проектировании типовых жилых квартир, на кухнях и в санузлах закладывается вытяжные вентблоки, которые пронизывают здание насквозь, выходят на кровлю, где устанавливается дефлектор для создания подъёмной силы за счёт разницы в давлении. Однако, для восполнения удалённого воздуха, требуется приточная вентиляция в зданиях и сооружениях.

Что такое приточная вентиляция

Приточная система вентиляции здания или сооружения – это внутренняя инженерная коммуникация, предназначенная для нагнетания уличного воздуха в замкнутое пространство. Объём воздуха, необходимый для подачи в комнату, определяется расчётом, исходя из оптимальной кратности воздухообмена. Существует 2 типа приточной вентиляции помещений:

• Естественная система – обеспечивается сквозь окна и фрамуги, открытые на режим проветривания, специальные клапана «Аэрэко», устанавливаемые на оконных профилях, либо через зазоры между дверными полотнами и полом.
  Естественная вентиляция не требует затрат при устройстве и эксплуатации, но жилец не имеет возможность контролировать объём поступающего в помещение воздуха, а также его температуру.
• Принудительная – электрическая система, приводимая в действие с помощью электромеханического вентилятора. При проектировании системы рассчитывается мощность оборудования и места поступления свежего воздуха в помещение.

Стоимость оборудования и монтажа определяется, согласно смете, а энергопотребление оплачивается по счётчику. Данная система вентиляции позволяет контролировать объём воздуха, а также его температуру при установке калориферов в точке забора.

Важно! Механическая вентиляция обеспечивает нужную кратность воздухообмена в помещении, исключает риск создания отрицательного давления и разрежения воздуха в квартире.

Виды принудительной приточной вентиляции

Системы для нагнетания уличного воздуха в помещение с помощью вентиляционных установок подразделяются на 2 типа:

• Бесканальные – воздух поступает с улицы, либо со смежного помещения при помощи осевого вентилятора и клапана, установленных в стене. Подобные системы устанавливаются в санузлах и других комнатах с повышенным влажностным режимом. Воздух забирается из соседних комнат. При устройстве бесканальных вентиляционных систем в наружных ограждающих конструкциях, требуется подогрев поступающих воздушных масс, а также утепление заслонки клапана.
• Канальный тип вентиляции – представляет собой вентустановку расчётной мощности для забора воздуха с улицы, с целью дальнейшей подготовки и передачи в помещения через воздуховоды. Длина и сечение воздуховодов, а также способ их прокладки определяются разделом проекта ОВ.

Некоторые потребители пытаются решить проблему обеспечения требуемого воздухообмена в помещениях установкой стандартных кондиционеров, или сплит-систем. Но в большинстве моделей внутренний и наружный блоки связаны между собой только для передачи хладореагента. При работе агрегата, происходит рециркуля ция воздуха, без его притока с улицы.

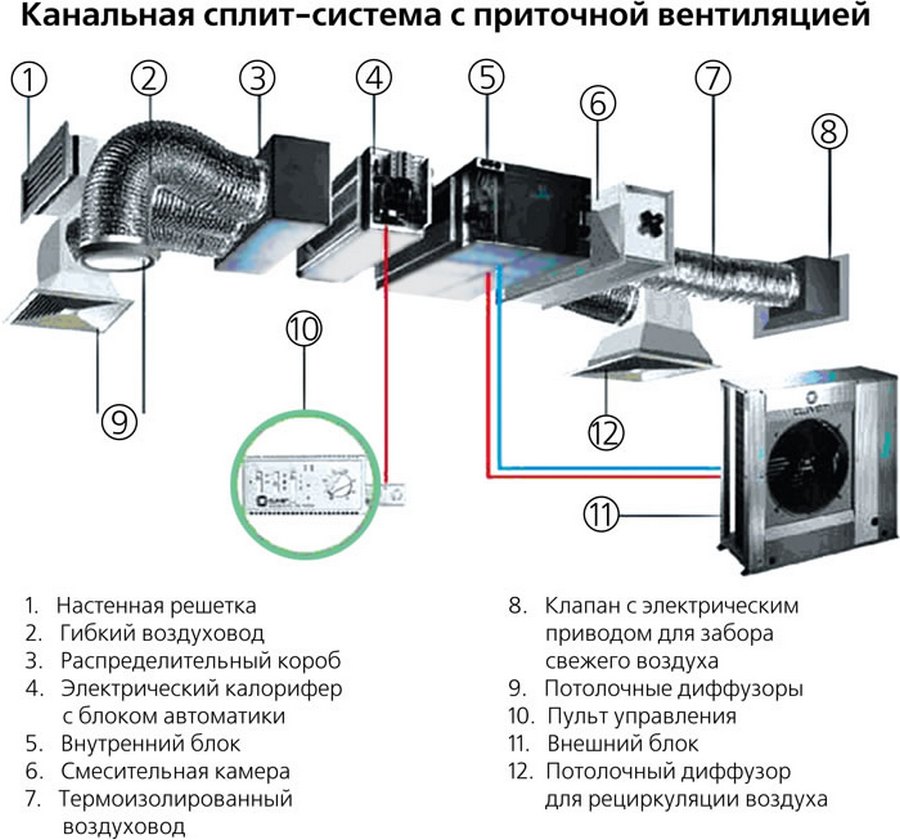

Чтобы обеспечить возможность использования сплит-системы в качестве системы местной вентиляции, необходимо, чтобы в основе конструкции была функция забора наружного воздуха, и такие приборы стоят существенно дороже.

Виды, устройство и принцип действия бесканальной приточной вентиляции

Бесканальная приточная вентиляция, в свою очередь, делится на собственные подгруппы:

• Встраиваемый приточный вентилятор. Конструкция устройства предельно проста – в стене устраивается отверстие нужного диаметра, куда впоследствии монтируется вентилятор. С обеих сторон конструкции фиксируются декоративные решётки, а механизм поставляется вместе с обоймой, которая надёжно крепится к стене. Чаще всего такие устройства снабжаются выносной кнопкой подачи питания, либо включаются в кабельную линию, отвечающую за освещение помещения.
  Вентиляторы имеют компактные размеры и малую мощность мотора. Некоторые модификации предназначены для установки в окно.
• Приточные вентиляционные машины. Представляют собой комплексные установки, состоящие из вентилятора, оборудования для очистки поступающего воздуха с кассетными фильтрами, и калорифера для его нагрева. Все элементы агрегата заключены в шумозащитный кожух и устанавливаются в смежной комнате – венткамере.
  Часто используются для обеспечения нужного воздухообмена в больших залах, предназначенных для длительного пребывания людей.

Важно! Встроенный калорифер – обязательная составляющая в приточных вентустановках, применяемых в средней полосе России. Нагрев поступающего воздуха позволяет применять систему в любое время года.

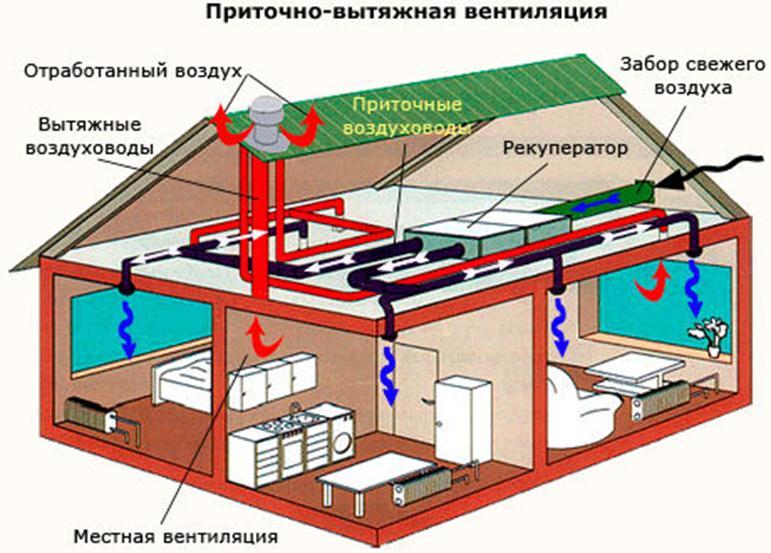

Устройство и принцип действия канальной приточной вентиляции

С целью обеспечения принудительного притока воздуха и достижения оптимальной кратности воздухообмена, в каждой комнате квартиры, жилого дома или офисного центра, применяется канальная приточная вентиляция, обладающая следующими преимуществами:

• Для нагнетания воздуха в разные помещения требуется одна вентиляционная установка, мощность которой определяется расчётом.
• Приточный вентилятор может быть установлен на крыше здания, где он не будет заметен и не испортит фасад.
• В зависимости от площади вентилируемых помещений, в едином пространстве может быть установлено сразу несколько выводов воздуховодов, что обеспечивает равномерное распределение воздуха по всему объёму.
• Обеспечивается возможность регулировки системы путём частичного или полного перекрытия коробов специальными заслонками.
• Для снижения затрат допускается установка рекуператора с целью нагрева поступающего воздуха за счёт удаляемого.

Важно! При прокладке вентиляционных коробов необходимо предусмотреть устройство подвесного потолка из гипсокартона, плит «Армстронг» или других конструкций с целью их маскировки.

Классификация канальной приточной вентиляции

В зависимости от типа конструкции основных элементов, канальная приточная вентиляция, устанавливаемая в жилых и общественных сооружениях, делится на следующие категории:

• Блочная – поставляется с завода в укомплектованном виде – вентустановка, фильтры, калорифер, панель управления и другие детали собраны в единую конструкцию и упакованы в универсальный кожух. Для монтажа такой установки остаётся разместить агрегат в нужном месте, подключить его к сети и зафиксировать воздуховоды к патрубкам, которые подают воздух.
• Сборные – для обеспечения работоспособности системы все перечисленные выше элементы приобретаются отдельно и обвязываются между собой на объекте. Такая система позволяет установить разные агрегаты на значительном удалении друг от друга, если такое решение требуется, в соответствии с архитектурно-планировочными ограничениями.

При проектировании сборных установок рекомендуется подбирать такие элементы оборудования, которые будут совместимы между собой без необходимости установки дополнительных адаптеров.

Алгоритм расчёта приточной вентиляции

Определение кратности воздухообмена, определение сечения воздуховодов и подбор мощности приточной установки осуществляется на основании расчёта, методика которого прописана в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха». Кратность воздухообмена в комнате определяется по формуле:

K = V x N,

K – величина, м³,

V – объём комнаты, для которой определяется кратность воздухообмена, вычисляется как произведение площади пространства и высоты потолков в свету.

N – воздухообмен за 1 час. Зависит от функционального назначения помещения, наличия приборов и оборудования, требующего отдельной вентиляции, а также количества людей, проживающих или временно пребывающих в комнате.

Норма воздухообмена за час, N, определяется из следующей таблицы:

Тип бытового помещения	N, м3/ч на 1 м2	Тип общественного помещения	N, м3/ч на 1 человека
Жилая комната в квартире	3	Зрительный зал в театре, кинотеатре	20 – 40
Кухня	6 – 8	Стандартное офисное пространство	5 – 7
Санузел с унитазом	7 – 9	Операционный зал банковского учреждения	2 – 4
Душевая	7 – 9	Обеденный зал ресторана	8 – 10
Отдельно стоящий туалет	8 – 10	Зона для обслуживания гостей в кафе или баре	9 – 11
Прачечная (в частном доме или квартире)	7	Кухня при ресторане с производственным оборудованием	10 – 15
Гардеробная комната (в частном доме или квартире)	1,5	Супермаркет	1,5 – 3
Кладовка	1	Аптека (без цеха для приготовления лекарств)	3
Гараж	4 – 8	Автосервис	6 – 8
Погреб	4 – 6	Общественный туалет	10 – 12
		Танцевальный зал в клубе	8 – 10
		Помещение для курения в общественном месте	10
		Серверная	5 – 10
		Спортивный или тренажёрный зал	80 (для спортсмена) 20 (для зрителя)
		Парикмахерская	2
		Салон красоты (более 5 рабочих мест)	3
		Складское помещение (без определённой технологии)	1 – 2
		Общественная прачечная	10 – 13
		Общественный плавательный бассейн	10 – 20
		Покрасочная камера на заводе	25 – 40
		Ремонтная мастерская	3 – 5
		Аудитория в школе или ином учебном заведении	3 – 8

Таким образом, для получения достоверного показателя N, нужно определить сумму всех потребителей, умножить её на площадь помещения (или количество работающих людей), после чего вычислить требуемый воздухообмен в помещении не составит труда.

Принципы подбора воздуховодов

Расчёт и подбор сечений каналов для приточной вентиляции – важный этап проектирования раздела ОВ. При некорректном назначении сечений воздушные потоки будут передвигаться по каналам слишком быстро или медленно. В первом случае работа системы будет сопровождаться образованием турбулентных зон и, соответственно, повышенным шумовым эффектом, а во втором – воздухообмен будет происходить с недостаточной интенсивностью. При проектировании инженеру следует учитывать некоторые рекомендации:

• Оптимальное отношение a/h (ширины и высоты прямоугольного сечения) должно составлять примерно 3/1.
• Воздух должен передвигаться по магистральному каналу со средней скоростью 5 м/с, а на ответвлениях к помещениям – до 3 м/с.
• Соотношение размеров сечения и скорости потока воздуха подчиняется нелинейной зависимости, приведённой в таблице СНиП 41-01-2003, которой проектировщик должен руководствоваться при подборе воздуховодов.

Важно! Если архитектурные и объёмно-планировочные решения не позволяют следовать данным рекомендациям, при проектировании необходимо заложить дополнительные решения (дополнительные канальные вентиляторы, шумоизоляция венткоробов, упругие вставки или подвесы).

Функциональные элементы приточной вентиляции и их назначение

Комплексная приточная система, монтируемая в зданиях и сооружениях, вне зависимости от их функционального назначения, состоит из следующих функциональных элементов и оборудования:

1. Главным элементом является вентилятор, который предназначен для нагнетания наружного воздуха и его дальнейшей транспортировки по системе воздуховодов потребителю. Существует 2 основных типа вентиляторов, предназначенных для обустройства бытовой приточной вентиляции:
   • Осевые – более экономный вариант, занимающий минимум полезного пространства, но к такому устройству проблематично подключить системы фильтрации и нагрева воздуха. Могут быть как бытовыми, для локальной вентиляции, так и промышленными.
   • Центробежные (улитки), имеют оцинкованный кожух, способствующий движению воздуха в нужном направлении и с требуемой скоростью. Совместимы с сопутствующими устройствами и имеют узел сопряжения с воздуховодами.
2. Система фильтрации – представляет собой вставку из оцинкованной стали, которая сопряжена с воздуховодами, проходящими по пространству венткамеры. В данной вставке имеются пазы, куда вставляются кассетные фильтры грубой и глубокой очистки. Количество фильтрующих элементов зависит от концентрации вредных веществ в уличном воздухе.
3. Калорифер – устройство для нагрева поступающего воздуха. Включается при необходимости, одновременно с понижением температуры на улице. В зависимости от типа энергоносителя существуют 2 вида калориферов:
   • Электрический – эффективно нагревает воздух, но при большой мощности потребляет слишком много энергии, что приводит к дополнительным затратам на эксплуатацию.
   • Водяной – неразрывно связан с системой центрального отопления в домах. В составе конструкции имеется теплообменник с трубками, по которым циркулирует теплоноситель. Регулировка подачи тепла производится посредством открывания или закрывания вентилей на трубопроводе с горячей водой.
4. Шумозащитный кожух – стальной короб, покрытый пористым звукоизолирующим материалом изнутри. Кожух закрывает все элементы системы, которые вызывают вибрационные воздействия и способствуют распространению шума. В качестве звуколизоляции применяется минвата, войлок, негорючие пористые полимерные материалы или напыляемое вещество.
5. Система воздуховодов – каналы, отходящие от венткамеры, по которым воздух, прошедший очистку и нагрев, поступает потребителям. Суммарная протяжённость венткоробов зависит от количества обслуживаемых помещений и их удаления от места забора воздуха. Сечение каналов определяется расчётом.

Важно! Современные высокотехнологичные системы приточной вентиляции снабжаются устройствами, позволяющими управлять ими в автоматическом режиме. При экономном варианте для обслуживания вентустановок необходимо периодическое присутствие человека.

Коротко о главном

Для обеспечения нужной кратности воздухообмена в помещении требуется установка приточной и вытяжной вентиляции. Система, обеспечивающая приток уличного воздуха в комнаты, бывает канальной или бесканальной, естественной или механической. Вентоборудование и сечение воздуховодов определяется расчётом и зависит от функционального назначения помещения, его объёма и других параметров. Для нормальной эксплуатации системы с любое время года поступающий воздух должен очищаться, проходя через фильтры и нагреваться до комфортной температуры на калорифере.

Особенности приточной вентиляции — Информтех

Качество воздуха в помещении непосредственно влияет на самочувствие и работоспособность человека, так что эффективная вентиляция помещения является важным фактором его проектирования. Правильная циркуляция воздуха необходима для создания комфортного микроклимата в квартире, дома или в офисе. Приточная вентиляция грамотно организует воздухообмен, отлично восполнит воздушный баланс, обеспечит постоянный приток свежего воздуха и тем самым комфортные пребывания в помещении.

Целью приточной системы вентиляции является забор свежего воздуха, его фильтрация, нагрев и нагнетание в обслуживаемые помещения. Такая система отлично позаботится о восполнении воздушного баланса в заданное пространство и устранит нехватку свежего воздуха. Оборудование сокращает необходимость постоянного проветривания помещения с помощью открывания и закрывания окон, а также способствует стабильному пребыванию наружного отфильтрованного воздуха внутри квартиры, офиса или любого другого объекта.

Принцип работы

Нехватка свежего воздуха негативно сказывается на самочувствии и работоспособности жильцов или работником компании. Уровень кислорода в помещении может снизиться из-за чрезмерной герметичности квартиры. Современные пластиковые окна, как и входные двери не позволяют проникать в помещение как пыли, запахам, звукам, так и уличным воздушным массам – отсюда и появляется проблема нехватки кислорода, так как эффективность естественной вентиляции сильно снижается.

Система приточной вентиляции отлично насыщает комнату кислородом, принудительно подавая свежий уличный воздух. Оборудование оснащено системой фильтрации, так что воздух, поступающий в помещение, очищен от вредных примесей, бактерий и пыли. В свою очередь, застоявшийся отработанный воздух перемещается наружу при помощи вентиляции.

Любая подобная установка должна содержать следующие компоненты:

• Вентилятор

Обеспечивает подачу свежего воздуха в помещение и регулирует необходимое давление воздушных масс.

• Нагреватель

При необходимости нагревает воздух, который подается с улицы.

• Фильтр

Защищает систему вентиляции и заданное помещение от пыли, загрязнений и других частиц, проникающих в установленную систему вентилирования.

• Система автоматического управления

Автономная система управления поддерживает заданную температуру и другие заданные показатели воздуха в помещении.

• Воздухозаборная решетка.

Воздухозаборные решетки выполняют как декоративные функции, так и защитные – не позволяют попадать каплям и различным предметам снаружи в устройство.

• Воздушный клапан

Закрывает подачу воздуха при выключении системы вентиляции

• Шумоглушитель

Предотвращает распространение шума по воздуховодам.

• Воздуховод

Распределяет поток воздуха по помещению.

• Канальные
• Бесканальные

Канальную систему приточной вентиляции используют для полноценного обслуживания как целой квартиры, так и всего дома или здания. Воздух распределяется по установленным воздуховодам и доставляется во все комнаты или проектные точки, затем используемый воздух выводится вытяжной вентиляцией.

Бесканальная система вентиляции, в свою очередь, эксплуатируется в основном в строениях небольшого размера, например, магазин, квартира, гараж или небольшое бытовое помещение.

К бесканальным системам можно отнести оконные клапаны, которые встраиваются в оконные рамы и доставляют свежий воздух благодаря тяге вытяжной вентиляции; приточные вентиляторы, которые врезаются в оконные системы или стены зданий; приточные установки в виде компактных вентиляционных систем.

Выбор места

Многие владельцы помещений уже установили приточную вентиляцию, что сократило необходимость в постоянном механическом проветривании с помощью открывания окон, а также улучшило качество циркулируемого воздуха в помещении благодаря непрерывной подаче очищенного от примесей свежего воздуха. Клапаны можно устанавливать в непосредственной близости к батареям, чтобы воздух мог нагреваться, приобретая комфортную температуру.

Если же планируется установка канальной приточной вентиляции, то при этом необходимо составить проект для более эффективной работы устройства и правильного учета направления воздушных масс. При верной установке оборудования все запахи из кухни, санузлов и других комнат будут направлены и выведены наружу, а в помещение распространится только свежий воздух, обогащенный кислородом. При составлении плана следует тщательно продумать расположение ПУ, решеток, воздуховодов, а также учесть мощность отапливаемости помещения и климатических условий.

Правильность расчета производительности вентиляционной установки, веса и габаритов устройства для установочных мест – залог успешного монтажа и дальнейшей правильной эксплуатации оборудования. Перед монтажом нужно убедиться, что система вентиляции в здании исправна, а также нужно понимать, что приток воздуха должен лишь ненамного превышать его отток.

От установленной системы зависит работоспособность и здоровье людей, находящихся в помещении, так что очень важно, чтобы оборудование было исправно и работало без сбоев, для этого необходимо правильно обслуживать устройство и своевременно устранять даже малейшие неполадки в работе, а также необходимо проводить технический осмотр оборудования хотя бы раз в год.

Внеочередную проверку устройства необходимо проводить, если появились нехарактерные при эксплуатации шумы, стал собираться конденсат, а также стали проникать посторонние запахи и появилась запыленность.

Для своевременного устранения неполадок оборудования необходимо каждые три месяца осматривать все систему, включая крепежные детали, ремни, подшипники; проверять эффективность очистки подаваемого воздуха; осматривать и очищать воздуховоды; проверять состояние электрических магистралей и воздушных фильтров; проверять точность предоставляемых данных приборами.

Почему этот устаревший метод вентиляции только приточной вентиляции все еще используется?

• 09.06.2014
• Эллисон Бейлс

вентиляция

Небольшой воздуховод на фотографии ниже должен подавать наружный воздух для вентиляции в этом новом доме. Это простой метод, который состоит из воздуховода, идущего от крышки наружной стены к возвратной камере системы HVAC. Десять лет назад его обычно рекомендовали как самый простой и недорогой способ проветрить дом во влажном климате. Однако, когда я работал в Southface, мы отказались от него по очень веским причинам.

Небольшой воздуховод на фотографии ниже должен подавать наружный воздух для вентиляции этого нового дома. Это простой метод, который состоит из воздуховода, идущего от крышки наружной стены к возвратной камере системы HVAC. Десять лет назад его обычно рекомендовали как самый простой и недорогой способ проветрить дом во влажном климате. Однако, когда я работал в Southface, мы отказались от него по очень веским причинам.



Помимо очевидной проблемы, связанной с резким поворотом и сужением ремня, которые уменьшают поток воздуха в системе, показанной выше, эта стратегия вентиляции имеет серьезные проблемы. Их:

• Без заслонки, закрывающей его, этот метод на самом деле представляет собой просто утечку воздуховода. Да, утечка снаружи, но все же это не более чем утечка в воздуховоде.
• Без электронной заслонки и контроллера этот метод приведет к недостаточной вентиляции большую часть года.
• Если заслонка выйдет из строя, выйдет из строя или не будет установлена, этот воздуховод может быть источником большого количества дополнительного вентиляционного воздуха, что в свою очередь приведет к утечке воздуха. Он будет обменивать воздух, даже когда система не работает, потому что это просто открытый путь на улицу.

Подача наружного воздуха — это хорошо. Тем не менее, его необходимо контролировать, поэтому тип системы, соединяющей воздуховод с системой HVAC, должен иметь некоторые другие компоненты:

• Электронная заслонка, закрывающая воздуховод, когда вентиляционный воздух не нужен, и открывающая его. когда необходима вентиляция
• Контроллер для открытия и закрытия электронной заслонки и включения кондиционера, когда птичнику требуется воздух для вентиляции, но не для обогрева или охлаждения
• Балансировочная заслонка для установки необходимого количества вентиляционного воздуха

На приведенной ниже схеме показано, как это должно быть сделано. Контроллер здесь не виден, но именно он открывает и закрывает электронную заслонку.

Этот тип системы называется вентиляцией с интегрированной приточной вентиляцией (CFIS). Это сложно, но может работать хорошо, если правильно спроектировать, установить и ввести в эксплуатацию. Однако без этих других компонентов это просто дополнительная утечка воздуховода и утечка воздуха, которые редко обеспечивают необходимое количество вентиляционного воздуха.

Немного странно писать об этом, потому что я не думал, что кто-то уже этим занимается, но дом, где я сделал фото выше, совершенно новый дом. Очевидно, они так и не поняли, что вам нужно контролировать отверстия, которые выходят за пределы ограждения здания. Я приветствую установку механической системы вентиляции этим подрядчиком по HVAC, потому что этот дом не является частью программы или кода, который требует этого, но пришло время отправить этот метод на свалку идей, которые не работают.
