Приточно вытяжной – принцип работы и правила сооружения

Содержание

Приточно вытяжная вентиляция:

Ежедневно, каждый человек проветривает своё жилище или отдельные комнаты. Особенно необходимо это утром, когда в воздушном пространстве скапливаются неприятные запахи и повышается концентрация углекислого газа. Но, для того, качественно проветрить комнаты, притока воздуха через открытую форточку недостаточно, если не была обустроена вытяжная вентиляция.

Наличие вентиляции благотворно сказывается на здоровье человека

Вопрос необходимости приточно-вытяжной вентиляции очень важен, ведь из-за недостатка кислорода ухудшается самочувствие человека. Поэтому следует знать принципы ее обустройства.

Почему вентиляция так необходима?

В санитарно-гигиенических нормах сказано, что для нормальной жизнедеятельности в каждом жилище следует проводить полное воздухозамещение, не менее чем каждые 2 часа. К отдельным комнатам, таким как кухня, туалет и ванная, требования еще более «жесткие». С чем связана такая необходимость? Дело в том, что правильно обустроенная вентиляция дома позволяет быстро и качественно удалять неприятные запахи, пыль и скопления углекислого газа (образованного самим человеком), замещая их на свежий воздух. Объемы приточных масс, проходя через специальное оборудование, могут проходить отчистку.

Учеными доказано, что для нормальной физической и умственной активности, человеку следует постоянно потреблять кислород. Именно этот газ относится к жизненно необходимым. К тому же, вредоносные микроорганизмы, содержащиеся в воздушном пространстве, при определенных условиях становятся причиной образования плесени на стенках и мебели в доме. Ее образование может стать причиной различных заболеваний органов дыхательной системы. Именно поэтому вентиляционные системы являются незаменимыми элементами обустройства «здоровых» микроклиматических условий в жилище.

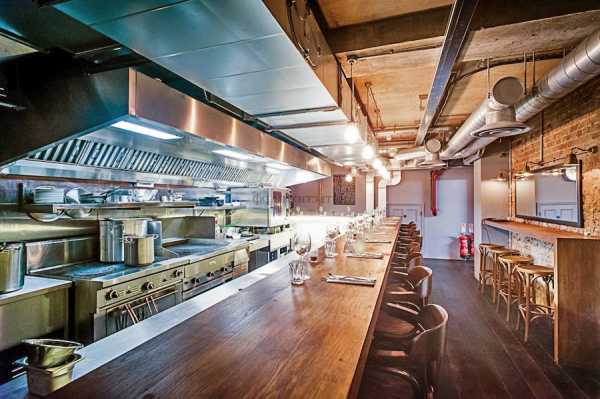

Обзавестись вентиляцией важно не только в доме или квартире, но и на рабочем месте. Особенно если трудовая деятельность человека связана с какими-то видами промышленности, от пищевой до металлургической или химической. Отчасти для качественного воздухообмена в таких местах применяются общие или локализированные бытовые устройства. Их роль в трудовой деятельности – своевременно удалять вредные, иногда даже токсичные газообразные вещества, вредные для человеческого организма.

Типы вентиляции

По месту применения, вентиляционная система может быть домашней, бытовой и производственной. Любое из таких оборудований работает с одной целью – заменить загрязненный воздух на чистый. Также системы вентиляции разделяют:

  • по принципу функционирования – естественные и принудительные;
  • по назначению – вытяжные, приточные и приточно-вытяжные;
  • по зоне обслуживания – местные и общие;
  • по конструктивным особенностям – раздельные и моноблочные;
  • по техническому устройству – канальные и бесканальные.

Для вентиляции помещений жилого типа, без учета кухни, туалета и ванной, достаточно естественных сил вентилирования. В отдельных квартирах и домах, проветривание может производиться только при помощи окон. Особенно эффективна такая система, в случаях их противоположного расположения.

Но, у такой системы несколько недостатков. Окна чаще всего находятся на одном уровне друг с другом. Поэтому в помещение будут проникать менее охлажденные потоки воздуха.

Не менее важна и чистота приточного воздуха. При обычной вентиляции помещений, через открытые окна в комнаты может попасть мусор и пыль. Если такое проветривание используется в бытовой комнате или на определенных предприятиях – проблем нет. Но, жить грязи и пыли, некомфортно и неправильно.

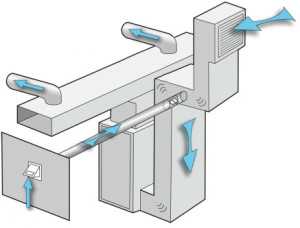

Моноблочная система вентиляции

Естественная вентиляция ее принцип работы

Каждый человек знает, что такое приточная вентиляция, так как ежедневно ею пользуется в жилище, в транспорте, на работе и т.д. Это приточка воздуха, которая осуществляется через открытые окна, форточки или через специальные устройства. Понятным и простым «языком» — это проветривание. Но, без определенных вытяжных устройств, обеспечить воздухообмен будет очень сложно. Дело в том, что при определенном расположении элементов вентиляции, создается естественное замещение воздуха, которое и обеспечивает быстрое и качественное проветривание. Через одни элементы, в помещение проникают приточные потоки, а через другие – утилизируется воздух с помещения (элементы вытяжного типа).

Помочь разобраться в том, как работает вентиляция, поможет знание некоторых физических законов. Их принципы заключаются в том, что:

  • В помещении и на улице, холодный и теплый воздух располагается слоями, параллельными земле. Холодные потоки, из-за большей массы, находятся ниже теплых.
  • Из-за разницы температуры и влажности внутри и снаружи помещения, создается атмосферное давление, которое позволяет проникать воздушным потокам в помещение и покидать его через специально отведенные под это устройства.
  • Если отточная часть естественной системы вентиляции будет расположена внизу стены, а приточное окно или канал вверху, то внутрь постройки будет проникать прохладный воздух, а выводится – теплый.

Учитывая эти несколько требований и правил, создать качественную систему, которая будет быстро проветривать комнату или целый дом, не сложно и своими руками. Вместе с естественным воздухообменом, человек получает качественное энергонезависимое устройство. Некоторые схемы вентиляции эффективно работают в любое время года, и при любой погоде. Главное, знать обо всех нюансах дополнительного разряжения воздуха.

Вместе с преимуществами, владелец естественных систем вентиляции в жилище и в бытовых помещениях, получает и недостатки. Иногда, они касаются недостаточной тяги, которая может проявляться в летнее время. Но, при дополнительной установке дополнительных устройств (дифлекторов, ламп накаливания и т.д.), эта проблема решается. Но, следует учесть и то, что такая система уже не будет энергонезависимой. Естественное проветривание редко справляется со своей задачей в помещениях с влажным микроклиматом (кухня, ванная и др.).

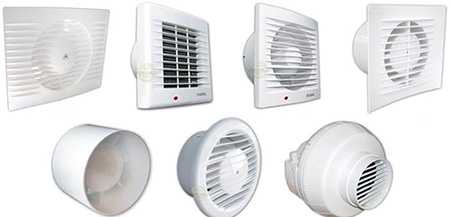

Местная принудительная вентиляция

Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:

  • кухонная вытяжка;
  • оконная вытяжка;
  • оконные и стеновые проветриватели.

Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.

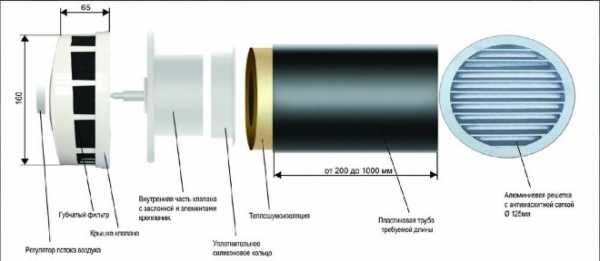

Приточная система вентиляции местного типа, в домах и квартирах также используется часто. Ее особенность – механизированный приток воздуха.

Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.

Принудительная вентиляция в разных помещениях

Принудительные общие вытяжные и приточные системы

Вытяжные системы принудительного типа эффективны в условиях повышенной влажности и концентрации загрязнений. В домашних условиях такие устройства устанавливают редко. Чаще всего, их можно встретить в заведениях общественного питания и промышленности. Вытяжная вентиляция работает при помощи искусственно созданной тяги. С примером кафе и ресторанов, такое оборудование предназначается для вытяжки запахов еды, а иногда и табачного дыма. В жилищных условиях, такое оборудование используется только для удаления влаги и неприятных запахов в ванной и туалете.

Принцип работы приточной вентиляции – обратный вытяжной. Подача воздуха в помещение производится по разведенным по разным зонам каналам. За вывод же загрязнений отвечают отверстия в стенах, зазоры в дверях, специальные продухи и т.д. Устройство приточной вентиляции не имеет сложных узлов и механизмов. В воздушной камере такого оборудования, кроме электродвигателя с вентилятором, также могут быть установлены дополнительные устройства – калориферы, ионизаторы, фильтры разной степени очистки и т.д.

Принцип работы приточно-вытяжной системы

Общая принудительная приточно-вытяжная система

Устройство приточно вытяжной вентиляции имеет свои особенности. Такие системы могут не только производить проветривание, но и включать в себя такие функции:

  • подогрев и охлаждение воздушных потоков;
  • фильтрация воздуха;
  • ионизация и увлажнение воздуха.

Все приточно-вытяжные системы разделяют на моноблочные и раздельные. Их основное отличие – расположение механизмов и устройств оборудования. В моноблочном, все основные системы заключены в одном корпусе. В раздельном же оборудовании, функционируют два отдельных узла – вытяжной и приточный. Новичку, устройство такой системы может показаться сложным. Но, стоит немного разобраться в принципах работы такого оборудования, как все быстро становится понятным.

Главный «мозг» вентиляционного оборудования (моноблочный вариант) устанавливается за пределами строения. В квартире или собственном доме, его можно установить на улице, на внешней стороне стены дома, а также на балконе.

С корпуса оборудования выходят два контура в виде воздушных каналов (труб). Через них и осуществляется подача и удаление воздуха из помещения.

Принудительная приточно-вытяжная система эффективно справляется со своими задачами, не только проветривания, но и кондиционирования и отопления. Все эти режимы работы имеют один недостаток – высокую мощность. Владельцу такого оборудования придется платить в несколько раз больше за электроэнергию. Именно из-за этого недостатка, такие мощные вентиляционные системы в домашних условиях используют редко.

Несколько советов от специалистов

Приточно-вытяжная вентиляция принудительного типа редко применяется в небольших квартирах и домах из-за своей высокой мощности. Некоторые домовладельцы совершают ошибки при монтаже оборудования. Следует знать об особенностях расположения и установки определенных узлов и систем, чтобы эксплуатация таким оборудование была наиболее эффективной. Ними являются:

  • утилизация вытяжных потоков должна обеспечиваться над кровлей, не менее 2 м над ее уровнем;
  • приток воздуха должен осуществляться не менее чем в 2 метрах над уровнем земли;
  • оснащение воздушными каналами помещения проводится по направлению от жилых комнат к кухне и санузлу.

Вопрос экономии электроэнергии также имеет варианты решения. Как утверждают специалисты, современные устройства с рекуперацией, значительно снижают затраты. Их принцип работы прост. В специально оборудованной вентиляционной камере, сталкиваются потоки утилизируемого и приточного воздуха. От такого взаимодействия происходит частичный нагрев подаваемого в помещение потока. Вредные включения (запахи, пыль и т.д.) полностью утилизируются.

Не менее популярным вентиляционным оборудованием является устройство с блоком автоматического контроля. При помощи заранее выставленных настроек, такая система сама контролирует качество воздухообмена в помещении, очищает, нагревает и охлаждает воздушные потоки.

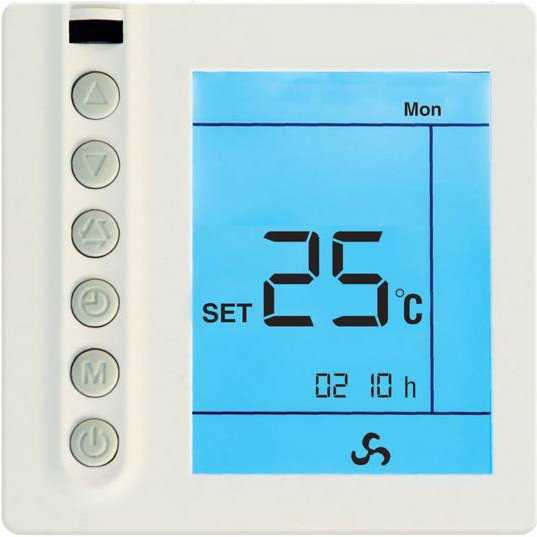

К тому же отдельного внимания стоит пульт управление устройством. Некоторые модели вентиляционного оборудования имеют специальный таймер включения и выключения, несколько режимов мощности, а также эксплуатационное меню для регулировки работы отдельных элементов системы. Уменьшение же расхода электроэнергии осуществляется функционированием специальных датчиков температуры и влажности, которые сигнализируют о необходимости автоматического включения и выключения устройства.

vozduhstroy.ru

виды и из особенности, функционирование и устройство, инструкция по установке

Чистый свежий воздух является одним из необходимых условий для нормальной жизнедеятельности человека. Очень часто открытая форточка в квартире кроме воздуха приносит с собой очень много пыли и выхлопных газов с улицы. Для решения данной проблемы разрабатываются различные вентиляционные системы, среди которых самой популярной на сегодняшний день считается приточно-вытяжная система вентиляции.

Она не только обеспечивает чистым природным воздухом все помещения в квартире или доме, но также еще вдобавок имеет несколько степеней фильтрации, в результате чего вся пыль и неприятные запахи с улицы не попадают в помещение. Кроме того, такая вентиляция обеспечивает превосходную циркуляцию воздуха, за счет чего запахи с кухни или туалетов не распространяются по всей квартире, а моментально поглощаются вентиляционной системой.

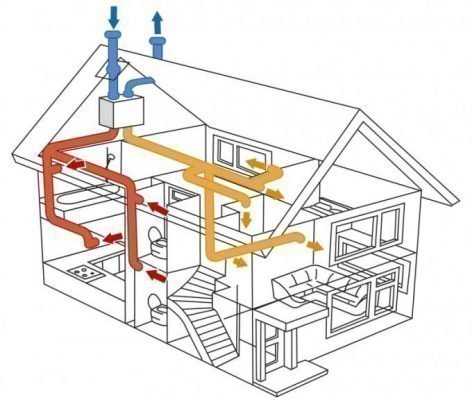

Приточно-вытяжная вентиляция дома

Виды приточно-вытяжной системы

Поскольку вентиляция проектируется не под конкретное помещение, то разработчики выпускают их под разные производственные нужды, тем самым приточно-вытяжная вентиляция разделяется на следующие классы:

  • по принципу перемещения воздуха в квартире, здесь они могут быть как с искусственным побуждением, так и с естественным;
  • по непосредственному их назначению разделяют системы вентиляции на вытяжные и приточные;
  • что касается зоны обслуживания, то их разделяют на местное использование и системы общей вентиляции;
  • по принципу исполнения разделяют бесканальные и канальные.

Что касается систем вентиляции с принудительной системой, то они оснащаются различными вентиляторами, автоматикой и другой электроникой, которая позволяет в принудительном режиме обеспечивать воздухообмен в помещении. Как правило, такие системы из-за своей большой мощности могут быть установлены для обслуживания всей системы вентиляции. При этом единственным ее недостатком можно назвать то, что из очень мощных вентиляторов и различной электроники они потребляют большое количество энергии, тем не менее, их можно спокойно использовать как на вытяжку, так и на приток воздуха в помещение.

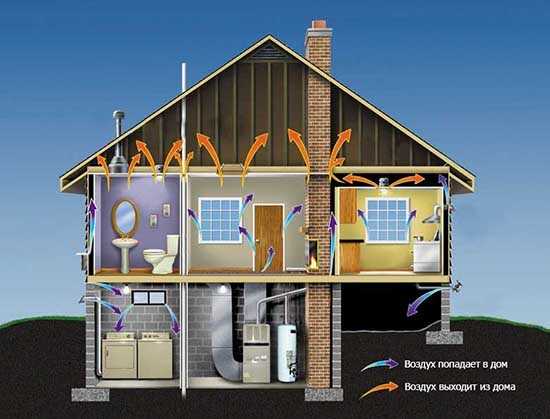

Вентиляционная система с естественным побуждением

Вентиляционная система с естественным побуждением – это такая вентиляция, в которой движение воздуха происходит из-за естественных физических явлений, среди которых можно назвать:

  1. перепад между наружной и внутренней температурой, что приводит к движению воздуха, так как теплый подымается наверх, а холодный поступает на его место;
  2. перепад воздушного давления в вентиляционной шахте между нижним этажом и верхом;
  3. при использовании ветреного давления, который обеспечивает естественное движение воздуха.

Как правило, естественные системы вентиляции очень слабые, по этой причине используются для обеспечения местной вентиляции. При этом их можно использовать только как вытяжные. Однако при этом нет необходимости производить затраты на электроэнергию.

Принцип работы приточно-вытяжной системы

На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.

Работа приточно-вытяжной системы

В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.

Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.

Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.

В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.

Установка приточно-вытяжной системы своими руками

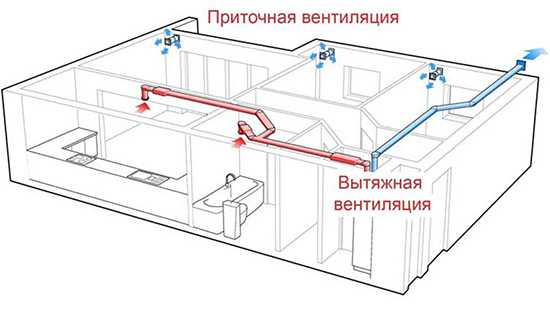

Схема установки приточно-вытяжной вентиляции

На первый взгляд может показаться, что установить такую систему очень сложно, тем не менее, установка не потребует особых каких-то специфических знаний и умений. При этом очень важно грамотно рассчитать все необходимые параметры, чтобы система полностью отвечала габаритам вашей квартиры или дома. Предположим, что в вашем доме объем составляет 700 кубометров, тогда в этом случае, чтобы была максимально нормальная циркуляция воздуха, подача должна находиться в районе 300-400 кубометров в час. Если больше, то это будет существенный переизбыток электроэнергии, если же меньше, тогда система не сможет обеспечить полноценную работу системы.

При установке системы необходимо по схеме проложить специальные вентиляционные рукава, а также все необходимые части. При этом следует помнить, что если вы решите использовать те части, которые не входят в базовую комплектацию, то в этом случае поток воздуха будет значительно меньше. Чтобы произвести правильный расчет, необходимо учитывать диаметр вентиляционных труб, а также производительность вентиляторов, расположенных на наружной части дома.

Многие специалисты рекомендуют вначале прокладывать центральный воздуховод, а уже от него делать разводку во все остальные комнаты. Кроме того, центральный воздуховод также можно проложить через своеобразную «камеру», роль которой в этом случае может играть старый холодильник, который и будет играть роль фильтра с ультрафиолетовой лампой. Чтобы по минимуму засорять систему, рекомендуется устанавливать обычные фильтры непосредственно сразу за вентилятором.

Если вы устанавливаете такую систему в квартире, где имеется общая вентиляция, то в этом случае ее просто необходимо плотно забить поролоном или другим материалом, который предотвратит ее работу.

В зависимости от того, какую вы выбрали систему, ее настройка может происходить как в автоматическом режиме, так и в ручном. Так, например, при ручной настройке на зиму можно включать подогрев воздуха, а на лето его отключать. Таким образом, вы получите экономию электроэнергии.

Непосредственно, перед тем как приступить к установке вентиляционной системы, необходимо на бумаге тщательно просчитать, сколько необходимо воздухопроводов, где будут размещаться все необходимые узлы, а также распланировать, где будет находиться воздухозаборник, подающий воздух с улицы, а где будет расположена выводная система.

Устройство приточно-вытяжной системы

Согласно названию, приточно-вытяжная система в своем составе имеет две независимых части, которые обеспечивают нормальное функционирование всей системы. Так приточная часть системы обеспечивает принудительное поступление воздуха в комнату его нагрев, очистку при необходимости также может его и охлаждать. Назначение второй части также становится понятным из его названия, а именно обеспечивает отток воздуха из помещения. Очень часто в этом случае используют просто воздуховод, тем не менее, иногда могут устанавливаться специальные вытяжные системы.


Если вопрос подачи воздуха мы уже обсуждали, тем не менее, многих людей мучает вопрос относительно того, если ставить вытяжку, как правильно ее рассчитать, чтобы не сбить нормальной работы всей системы? Для этого необходимо посчитать полный объем помещения и полученный результат умножить на 12. То значение, которое у вас получится, и будет составлять мощность прибора.

Так как зимой необходимо нагревать поступающий воздух, для этого очень часто используется комплексное решение, в котором применяется своеобразный теплообменник. Он называется рекуператор. Данный агрегат работает по принципу, где выходящий воздух из комнаты нагревает поступающий воздух, при этом смешивание двух потоков не происходит.

oventilyatsii.ru

принцип работы и ее эффективность


Приточно-вытяжная вентиляция – система, обеспечивающая комфортные условия в зданиях жилого и промышленного назначения. С ее помощью производится поступление чистого воздуха внутрь помещений и отвод загрязненного наружу. Процесс воздухообмена может сопровождаться фильтрацией, контролем температурного режима и влажности.

Наибольшая эффективность такого вентилирования ощущается в домах с площадью более 100 м².

На сегодняшний день, наиболее эффективной считается приточно-вытяжная система с рекуперацией. Ее использование позволяет ощутимо снизить энергозатраты и средства направленные на обогрев домов (до 90%).

От простого к эффективному

Проветривать помещение и избавляться от неприятных запахов, дыма и углекислого газа можно несколькими путями. Наипростейший способ – установка вентилятора в форточный проем. Если устройство предусматривает реверсивный режим, получается простая и недорогая приточно-вытяжная вентиляция. Однако, она имеет множество недостатков.

Входящий воздушный поток не может очищаться в достаточной мере. В результате в квартиру втягивается пыль и смог. Установка эффективного фильтра практически исключается, а декоративная решетка предназначена для защиты вентилятора лишь от крупных предметов. Зимой таким устройством можно пользоваться только на вытяжку, поскольку при нагнетании воздуха снаружи, в помещение будет поступать холод.

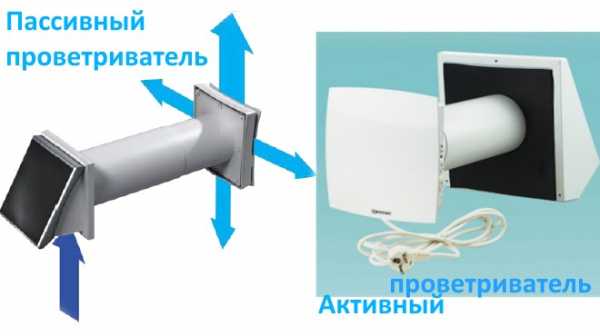

Несколько улучшенным вариантом являются проветриватели. Они располагаются в стене, где предварительно пробивается сквозное отверстие. Проветриватели бывают пассивные и активные. Первые работают, используя естественную циркуляцию воздуха, в последних предусмотрены вентиляторы. Приспособления также работают в реверсивном режиме, втягивая или выталкивая воздух из помещения. Они оборудуются регуляторами потока и могут полностью блокироваться. Если вход в квартиру расположить рядом с радиатором отопления, то поступаемый извне воздух будет подогреваться и обеспечивать помещение теплом.

Добиться наибольшей эффективности проветривания помещений и получить массу преимуществ позволяют приточно-вытяжные установки.

Состав и особенности работы

Схема приточно-вытяжной вентиляции подразумевает наличие двух независимых каналов. По первому воздух поступает внутрь помещения, второй служит для его вывода за пределы здания. Каналы оборудованы специальными устройствами, соединяющимися между собой при помощи воздуховодов. Входы и выходы устройств защищены решетками, не допускающими попадания в систему мусора и посторонних предметов.

Система содержит несколько клапанов, позволяющих регулировать количество входящего воздуха. Эти устройства также препятствуют проникновению холода внутрь помещения, когда установка выключена.

Простая реализация приточной установки

Входящие в состав воздушные фильтры предназначены для очистки поступающего извне воздуха от пыли и насекомых. Состояние устройств контролируется датчиками. Воздух по каналам перемещается принудительно, при помощи вентиляторов, мощность которых зависит от обслуживаемой площади и желания потребителя. Для обеспечения комфорта, система оборудована звукоизоляцией, позволяющей максимально снизить звук воздушного потока.

Приточно-вытяжная установка состоит из:

  • воздуховодов;
  • воздухораспределителей;
  • автоматики, которая обеспечивает работу отдельных узлов и позволяющей контролировать всю систему.

Кроме этого, устройство оборудуется: увлажнителями, рекуператорами, нагревателями воздуха, охладителями, осушителями и пр. Такое исполнение позволяет получать наиболее комфортное состояние окружающей среды в помещении.

Плюсы и минусы

Принудительная вентиляция имеет множество привлекательных сторон:
1. Постоянная циркуляция воздуха с поступлением свежего и выводом отработанного.
2. Возможность фильтрации воздуха.
3. Экономия энергозатрат.
4. Наличие дополнительных возможностей по обеспечению комфорта в помещениях свыше 100 кв. м.
Однако, как и любое сложное устройство, она не лишена недостатков:
1. Наличие шума от работающих вентиляторов и создаваемых воздушных потоков.
2. Необходимость в отводе конденсата.

Варианты исполнения

По компоновке, вентиляционные системы подразделяются на сборные и моноблочные. В первом случае, система включает основные узлы, расположенные отдельно друг от друга.

Для их сопряжения используются воздуховоды и фасонные блоки. Для размещения компонентов системы моноблочного типа, используется единый корпус. Учитывая особенности и габариты блоков, установку желательно проектировать непосредственно при строительстве здания.

Виды приточно-вытяжных систем

Наиболее эффективными из вентиляционных систем, являются приточно-вытяжные, включающие в схему рекуператоры. Эти устройства представляют собой теплообменники, использующие энергию отводимого воздуха. При этом входной поток и отвод не вступают в непосредственный контакт. Рекуператор может быть роторным, пластинчатым или содержащим промежуточный теплоноситель. Роторный отличается высокой эффективностью, однако считается наиболее дорогим. Его использование неэкономично, когда наружная температура воздуха в холодный период не опускается ниже 15 градусов мороза. В то же время, приточно-вытяжные установки с роторными рекуператорами, применяемые в северных широтах, обеспечивают экономию энергозатрат на обогрев помещений вдвое. Пластинчатый вариант устройства более доступен и относится к бюджетному сегменту.

Установка с рекуператором

В холодное время года, входящий воздушный поток нагревается в помещении и при выходе отдает тепло вновь поступающему потоку. Отсутствие смешивания гарантирует постоянный приток свежего, чистого воздуха и удаление отработанного. Летом, в жару, устройство работает в обратном порядке. Теплый поток, попадая в помещение, охлаждается, и при выходе, отбирает тепло у вновь поступающего.

Общеобменная вентиляция циркуляционного типа представляет более дешевый тип. Воздух, поступающий снаружи получает тепло, непосредственно контактируя с отработанным.

При этом чистота воздуха в помещении уже не может быть такой, как в вышеописанном варианте. Циркуляционные системы не могут устанавливаться в зданиях, где в атмосфере возможно наличие угарных и горючих газов, токсичных веществ и прочих, опасных для жизни и здоровья компонентов.

Еще одним недостатком принудительной, циркуляционной вентиляции, является ее не эффективность с падением наружной температуры ниже нуля.

Самыми дорогими вариантами приточно-вытяжных установок с принудительной вентиляцией являются системы, оборудованные кондиционерами. Устройства позволяют регулировать температурный режим в помещении в широких пределах и обеспечивают комфортные условия круглый год. Система оснащена тепловым насосом и фильтрационным контуром, необходимым для очистки воздуха.

Каждая из принудительных вентиляций обеспечена системой управления. Наиболее дорогие варианты снабжаются датчиками и «умной» электроникой, способной регулировать режимы самостоятельно, согласно заранее заданной программе.

Для вентиляции зданий, особенно многоэтажных может использоваться не только механическая циркуляция воздуха. Перепад давлений внутри и с наружи помещения способен создать необходимый для проветривания поток. Устройство приточно-вытяжной вентиляции с естественной циркуляцией основывается именно на этом принципе. При этом учитываются следующие нюансы:

  1. Для размещения воздухозаборника обычно выбирается сторона здания, которая чаще всего обдувается ветрами.
  2. Отвод делается с противоположной стороны
  3. Сам воздухозаборник оснащается дефлектором, усиливающим входящий поток.

Такая система отличается простотой конструкции и невысокой стоимостью. Однако простота исключает возможность экономии тепла и многих преимуществ, обеспечивающихся установками с принудительным типом вентиляции: ионизации, очистки, регулировки влажности.

Вывод

На сегодняшний день, приточно-вытяжная вентиляция с системой рекуперации является одним из наиболее перспективных видов обеспечения чистого воздуха и комфортной атмосферы в больших помещениях.

ventilyaciyadom.ru

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» - постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

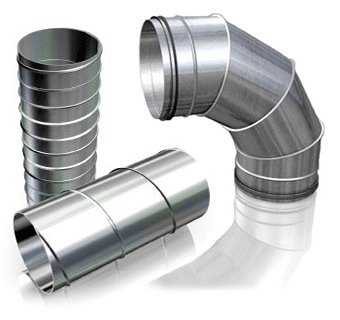

  1. Воздуховоды - необходимы для проведения и подачи воздушного потока.
    Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
  2. Вентиляторы - создают необходимое давление для подачи/удаления воздуха.
    Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
  3. Воздухораспределители (диффузоры, решетки) - служат для подачи воздуха в помещения.
    Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.

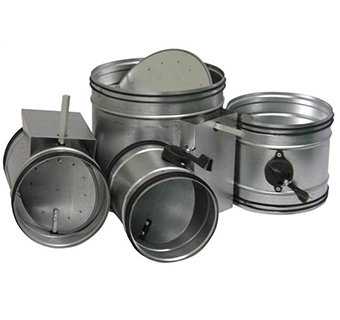

  4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
  5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.

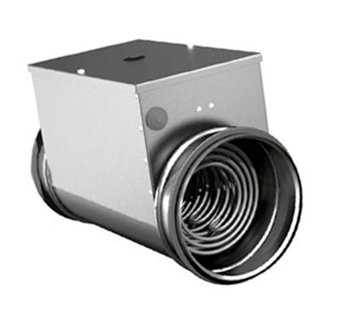

  6. Калориферы (нагреватели - водяные, электрические) - служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.

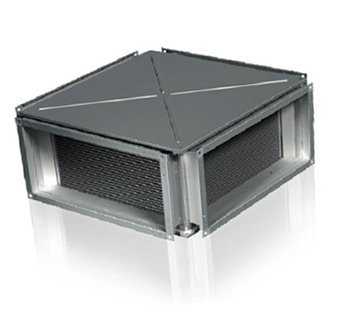

  7. Рекуператор - служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
  8. Шумоглушитель - служит для снижения уровня шума, при высоких скоростях воздуха в канале.
  9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики - выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

  • включение/отключение системы
  • работу электронагревателя или водяного калорифера
  • управление заслонками с приводами
  • изменение режимов работы (скорости, температура и т.д.)
  • безопасность и аварийные режимы системы

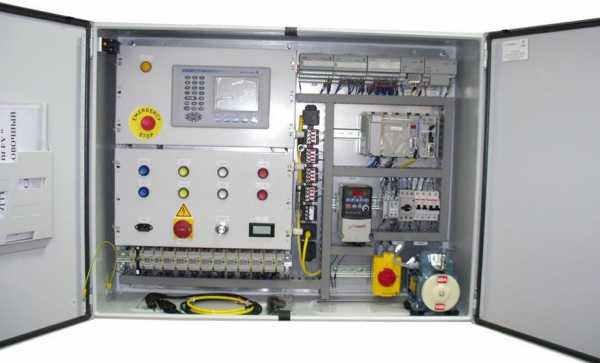

Шкаф автоматики приточно-вытяжной системы вентиляции

Самым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

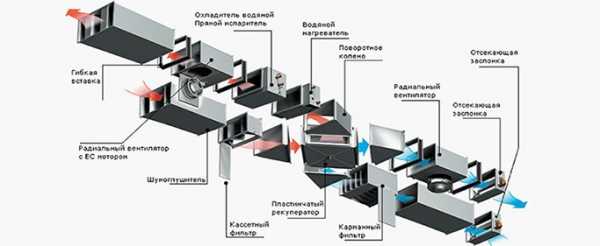

Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.

Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м3/ч на человека;

– для жилых комнат 20 м3/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м3/ч;

– для кухонь 10 м3/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

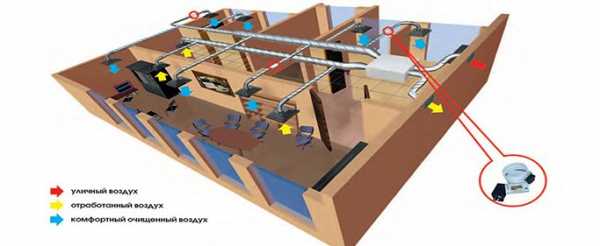

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе


Пример:
 выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м2. Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.


Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч.

НазваниеЕд. измеренияВариант I                              Вариант II
Воздухообмен м3/час 300 300
Магистральный воздуховод мм 160 160
Температура внутри помещения °С 20 20

Способ нагрева воздуха

Эл-во и

рекуперация

Эл-во
Требуемое количество энергии кВт 4,96 4,96
Затрачиваемое кол-во из эл. сети кВт 1,73 4,96
Время работы в течении дня час 8 8
Затраты на эл. энергию кВт/час 13,88 39,55
Стоимость кВт*ч эл. энергии руб/кВт 5,03 5,03
Затраты на эл. энегрию за месяц руб 2094,22 5983,49



*Формулы , используемые для расчетов

Q = G * C* ( tвн - tнар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ - это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная - из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

Принудительная вытяжная вентиляция - из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

Принудительная приточно-вытяжная система - если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане


Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

  • включением и отключением системы
  • производительностью системы (обычно 3-5 режимов по скорости)
  • температурой приточного воздуха
  • режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник - пятница она работают, а в субботу - воскресенье - отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.


Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.


Пульт управления ПВУ


Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

  • замена неисправных компонентов
  • очистка от пыли и промывка фильтров
  • очистка от пыли и промывка теплообменника
  • проверка электрических соединений, протяжка автоматов в шкафу управления
  • чистка воздухораспределительных решеток от грязи и пыли
  • проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
  • замер общих расходов и балансировка всей системы


Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.


Дезинфекция приточно-вытяжной системы вентиляции

Проведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

www.ads-vent.ru

Приточно-вытяжная вентиляция — это экономия электроэнергии и долговечность

Вентиляция приточно-вытяжного типа имеет цель вентилировать воздух внутри зданий различного назначения методом принудительной подачи во внутреннее пространство свежего потока и удаления загрязненного воздуха из помещений. В качестве оптимальной на сегодня можно выделить сбалансированную систему, работающую на приток и вытягивание, что производится одновременно и в одинаковом количестве воздушных масс. Приточно вытяжная вентиляция способна обеспечивать нагревание до нужной температуры подаваемого снаружи воздуха с дополнительным его очищением.

Система приточно-вытяжной вентиляции.

Одна из разновидностей подобной вентсистемы — это система с рекуперацией. Она работает по принципу минимальных энергозатрат на подогрев поступающего ненагретого воздуха.

Система описываемой вентиляции имеет в составе рекуператор, представленный теплообменником особого типа, он объединяет между собой каналы притока и отдачи воздуха.

Главные элементы вентиляции приточно-вытяжного типа

Схема устройства и работы приточно-вытяжной вентиляции.

Приточно вытяжная вентиляция имеет в своем устройстве два не зависящих друг от друга канала подачи и изгнания воздуха, каждый из которых обладает несколькими устройствами, сопряженными между собой посредством воздуховодов. Описываемая система, как правило, имеет в своем устройстве решетки забора воздуха, которые отвечают за поступление внутрь внешнего воздуха. Кроме того, решетки предотвращают попадание во внутреннее пространство воздуховода посторонних предметов и мусора. Помимо прочего, в системе имеются и воздушные клапаны, которые отвечают за регулировку расхода поступающего внутрь воздуха, они же исключают проникновение в полость системы холодного воздуха в момент, пока установка находится в выключенном состоянии.

Воздушные фильтры, которые входят в состав системы, имеют цель очищать поступающий снаружи воздух от всевозможных примесей, среди которых могут быть насекомые, пыль. Система вентиляции имеет и вентиляторы, которые созданы с целью обеспечить направленное перемещение потока через воздуховодные каналы. Шумоглушители способствуют снижению аэродинамических шумов, которые непременно возникают при работе вентиляторов. Среди основных составляющих системы:

Элементы вентиляции приточно-вытяжного типа.

  • воздуховоды и их фасонные части. Они сопрягают элементы системы в одну воздухораспределительную установку;
  • воздухораспределители, которые работают с подаваемым извне воздухом;
  • системы автоматики, отвечающие за управление функционированием отдельных элементов сети и осуществляющие контроль ее ведущих параметров.

В случае необходимости система вентиляции способна приводить в действие ряд дополнительных составляющих, среди которых дроссельные клапаны, рекуператоры, увлажнители воздуха, воздухонагреватели, охладители, осушители и т.д. Использование названных элементов способствует поступлению в комнату свежего воздуха, они отвечают за регулировку ведущих параметров: температуры, уровня влажности и т.д.

Если вентиляция осуществляется посредством приточно-вытяжной системы, по конструктивным особенностям устройство может быть выполнено в сборном или моноблочном виде.

Первый вариант предполагает устройство, которое имеет в составе отдельные элементы, сопряженные между собой посредством воздуховодов и их фасонных частей. Второй вариант в качестве ведущей системы имеет установку, объединенную конструктивно в едином корпусе. В последнем содержится ряд элементов, а именно: воздухонагреватель, фильтры, вентиляторы приточного и вытяжного типа, рекуператор, система автоматики, контролирующая функционирование установки.

Вернуться к оглавлению

Разновидности систем вентиляции принудительного типа

Классификация систем вентиляции.

Можно выделить ряд установок, которые работают по принципу принудительной вентиляции, одна из них имеет в составе рекуператор. Функционирует она по следующему принципу. В холодное время теплый воздух, изгоняемый из здания, проходит сквозь теплообменник, который имеет кассетный вид, в нем воздух отдает тепло потокам, поступившим извне. В теплый период, отработанный воздух, напротив, получает тепло от поступающего с улицы разогретого потока, охлаждая его. Этот процесс происходит без смешивания воздушных потоков, что исключает возможность попадания отработанного воздуха в помещение.

Сегодня можно встретить в продаже системы, оснащенные рекуператорами разного типа, среди них: роторные, пластинчатые, а также те, что снабжены промежуточными теплоносителями. Наиболее эффективным рекуператором можно считать роторный тип, а вот наиболее бюджетным — пластинчатый. Но не рекомендуется приобретать дорогостоящий роторный рекуператор при среднем температурном показателе в регионе в зимний период -15 °С и выше. А вот если дом выстроен в северном районе с низкой температурой, приобретение системы с роторным рекуператором станет способствовать снижению расходов на прогрев воздуха в помещении в 2 раза. Это позволит сэкономить дорогие энергоносители.

Приточно-рециркуляционная вентиляция.

Рециркуляционная система, которая работает по принципу принудительной вентиляции, имеет гораздо более приемлемую стоимость по сравнению с вышеописанной. Так как в этом случае нагревание воздуха, завлекаемого снаружи, осуществляется за счет смешивания с уже нагретым воздухом, изгоняемым из комнаты.

Система принудительной вентиляции с рециркуляцией имеет недостатки, которые заключаются в том, что ее недопустимо устанавливать для вентиляции помещений, которые могут содержать горючие газы, вредоносные вещества, пары взрывоопасных жидкостей и т.д. Помимо прочего, она плохо функционирует при температуре ниже 0°С.

Если в помещении необходимо хранить скоропортящиеся продукты питания, то в таких условиях предпочтительнее установить систему, функционирующую по принципу охлаждения поступающего воздуха. Подобная установка выступает в качестве наиболее подходящего варианта в жаркую погоду для помещений общественного назначения.

Приточно-вытяжная вентиляция с кондиционированием.

Если нет цели сэкономить и есть желание установить систему, которая станет совмещать в себе кондиционер и вентиляционную установку, то стоит монтировать систему приточно-вытяжного типа, снабженную системой кондиционирования. Дороговизна этой приточно-вытяжной вентиляции обусловлена тем, что в составе установки содержится тепловой насос и несколько фильтров, которые отвечают за очистку воздуха. Все разновидности установок обладают несколькими режимами интенсивности. Если предпочесть наиболее дорогую систему, то она будет способна самостоятельно определять режим интенсивности, анализируя посредством электронных элементов параметры воздуха в комнате, сравнивая их с заданными.

Помимо систем, которые имеют в своем арсенале механические нагнетатели воздуха, есть установки, использующие в работе принцип естественного побуждения. Это предполагает поступление воздуха во внутреннее пространство зданий за счет разного давления воздушных масс внутри постройки и за ее пределами.

Конструкция дефлектора для вентиляции.

Монтаж воздухозаборника описываемой системы рекомендуется производить с северной стороны постройки, так как именно там наиболее часто присутствуют ветра. Для того чтобы улучшить функционирования воздухозаборника, допустимо монтировать дефлектор, посредством которого поднимется эффективность притока воздуха в здание в 3 раза. Вывод отработанного воздуха предпочтительнее монтировать с южной стороны постройки.

Среди положительных характеристик такой системы можно выделить незначительную стоимость и простоту ее конструкции. Но она имеет и минусы, которые заключаются в отсутствии возможности подогревать воздушные массы, которые поступают извне, это указывает на то, что не будет возможности экономить на отоплении. Кроме того, система не предполагает возможности осуществлять обеззараживание или ионизацию потока, насыщения его влагой и очищение. Последнее обстоятельство станет способствовать вовлечению в здание пылевой взвеси. Вытяжная вентиляция естественного побуждения, однако, может быть дополнительно снабжена фильтром, это решит некоторые перечисленные проблемы, но вместе с тем будет значительно снижена эффективность функционирования всей системы.

Вернуться к оглавлению

Положительные особенности приточно-вытяжной системы вентиляции:

  • система производит безостановочную замену отработанного воздуха в комнате;
  • обеспечивает очищение и прогрев воздуха при необходимости;
  • можно предпочесть систему, которая способна увлажнять воздух в заданных пределах;
  • система, способная увлажнять воздух, предусматривает решение проблемы отвода конденсата, используя специальный элемент установки — канал влаги;
  • экономия электроэнергии, что достигается методом рекуперации тепла.

Вернуться к оглавлению

Отрицательные характеристики приточно-вытяжной системы вентиляции:

  • хоть и незначительное, но все же присутствие шума от вентиляторов;
  • некоторые системы не имеют возможности охлаждать воздушные массы, что необходимо в летнее время;
  • постоянная необходимость осуществлять отвод образующегося конденсата.

Любая вытяжная вентиляция естественного или искусственного нагнетания после установки будет нуждаться в обслуживании, это влечет некоторые денежные и трудозатраты, однако станет гарантировать эффективность и долговечность работы системы.

1poclimaty.ru

Приточно-вытяжная вентиляция в частном доме: как устроена

Многие считают, что вентиляция частного дома создается периодически открытыми форточками и входной дверью. Это не так. Естественное проветривание комнат справляется только с частью проблемы. Да и в холодное время года открытые форточки круглосуточно никто оставлять не будет. Обеспечить полноценную циркуляцию воздушных масс способна только принудительная вентиляция. Особенно она актуальна для кухни, ванной комнаты, санузла, подвального помещения. Мало кто из жителей частного сектора хочет нести затраты на приобретение дорогостоящего оборудования. Но если маленький флигель еще можно обеспечить естественной вентиляцией, то в большом доме без строительства принудительной вентиляции не обойтись.

Система принудительной вентиляции частного дома обустраивается четырьмя способами:

  • вытяжная система;
  • приточная система;
  • приточно-вытяжная система;
  • приточно-вытяжная система с рекуперацией тепла.

С вытяжной системой эффективность вентиляции возрастет

Принцип работы вытяжной системы заключается в принудительном удалении воздуха из комнат дома на улицу. Вместе с воздухом уходит лишняя влага, различные запахи, отходы сгорания газа.

Устройство в доме только вытяжной вентиляции нецелесообразно, так как она создает разреженный воздух. Из-за этого появляется циркуляция воздуха сквозь щели окон и дверей. Поэтому к вытяжной системе необходимо добавлять приточную вентиляцию.

Если комнаты дома с повышенной влажностью имеют каналы естественной вентиляции, их можно доукомплектовать вытяжной системой. Оборудование устанавливают за декоративными решетками вентиляционных каналов. Вытяжной вентилятор лопастями увеличивает скорость потока воздуха, который удаляется из комнаты через вентиляционную трубу.

Современный производитель предлагает потребителю сложные устройства, но такое оборудование дорого стоит. Дешевые вентиляторы работают от ручной регулировки, что не всегда удобно, так как требуется постоянное присутствие человека. Оптимальным вариантом оборудования являются вентиляторы, укомплектованные датчиком влажности и присутствия человека. Их работа уменьшает расход электроэнергии, не уменьшая эффективность системы. Главное – правильно подобрать вентилятор по производительности. Слишком мощное оборудование будет пересушивать воздух, что негативно скажется на здоровье человека.

Разновидности вентиляторов для ванной

Знакомимся с приточной системой

Приточная вентиляция способствует поступлению свежего воздуха с улицы в помещение. Обеспечить полноценный приток воздуха помогают установленные в окнах вентиляторы. Из дома воздух уходит через открытую входную дверь и оконные щели. Если вентилятор выключен, воздушный клапан перекрывает вход воздушного потока.

Эффективность приточной системы зависит от производительности вентилятора. Параметры оборудования можно узнать из инструкции завода изготовителя. А высчитать необходимую производительность можно по формуле 3 куб. м/ч х 1 кв. м. Например, для комнаты площадью 20 кв. м подойдет вентилятор, производительностью 60 куб. м/ч.

Проблемы, с которыми сталкивается человек при выборе вентилятора – высокий уровень шума, большое энергопотребление от постоянной работы. Да и внешний вид интерьера оставляет желать лучшего. На современном рынке появились бесшумные модели, оборудованные фильтром. Он препятствует проникновению в помещение насекомых, аллергенов, пыли. Но фильтры требуют регулярной замены. Внутри них со временем развиваются вредные микроорганизмы.

Особенность приточной системы заключается в том, что она сама не способна обеспечить полноценную циркуляцию воздуха помещения, особенно во время летнего периода. Она хорошо работает совместно с вытяжной системой.

Комбинированная приточно-вытяжная система

Приточно-вытяжная система является самой производительной. Она одновременно удаляет из дома плохой воздух и нагнетает свежий. Обычно такую вентиляцию обустраивают двумя способами:

  1. Работа простейшей системы заключается в смешивании воздуха. Вентилятор высокими оборотами подает через вентиляционное отверстие свежий воздух с улицы. Воздушные массы смешиваются и уходят через вытяжной клапан. На улице стоит вытяжная труба для выхода воздуха. Вентиляторы устанавливают в стене под потолком или на самом потолке.
  2. Второй способ основан на вытеснении грязного воздуха свежим. Для такой системы низкооборотные вентиляторы устанавливаются в нижней части комнат. На улице устанавливается вытяжная труба, подсоединенная каналами к вытяжным клапанам, установленным в верхней части комнаты. Вентилятор нагнетает свежий воздух с улицы. Теплый воздух поднимается вверх, вытесняя через клапан грязный воздух. Такой способ хорошо подходит для дома с высоким потолком. Избежать разницы между уличным и внутренним давлением помогает одинаковая производительность оборудования обеих систем. Чтобы плохой запах не попал из кухни в другие комнаты, создают область избыточного давления. Для этого мощность приточной вентиляции делают больше, чем вытяжной.

Что такое приточно-вытяжная система с рекуперацией тепла?

Эффективной системой является вентиляция с рекуперацией тепла. Зимой поступивший с улицы воздух увеличивает теплопотери помещения. Монтаж в приточно-вытяжную систему рекуператора-теплообменника уменьшает потерю тепла через вентиляционные каналы до 25%.

Устройство теплообменника состоит из приточного и вытяжного канала. Внутри они не связаны между собой одной камерой. Поступивший с улицы холодный воздух сначала попадает в теплообменник, где во второй камере находится теплый воздух из помещения. Холодный воздух нагревается от теплого, не смешиваясь с ним, после чего направляется в дом. А грязный воздух из дома, отдав тепло, уходит через вентиляционную трубу. Некоторые модели блоков с теплообменниками оборудуются увлажнителем воздуха и фильтрами.

Схема вентиляции с рекуперацией

Установка оборудования не обойдется одними вентиляторами и вентиляционными отверстиями. Сложный монтаж теплообменника сделать своими руками очень трудно. Кроме того он требует регулярного техобслуживания.

Точный расчет – залог эффективности системы

Перед тем как начать монтаж системы своими руками, потребуется сделать много расчетов. После чего составляется подробная схема расположения всего оборудования и вентиляционных каналов. Но обо всем по порядку.

Объем воздуха

Стандартный показатель производительности вентиляционных систем для частных домов составляет 1000-2000 куб. м/ч. Существуют нормы СНиП, по которым рассчитывают объем воздуха по количеству людей, площади и высоты помещения, количеству воздуха поглощаемого одним человеком.

Исходя из того, что взрослый человек в среднем поглощает 30 куб. м/ч воздуха, сделаем расчет обмена воздуха по количеству людей. Если в комнате находится 3 человека, им необходим обмен 30 куб. м/ч х 3 = 90 куб. м/ч.

Расчет по площади и высоте помещения частного дома можно сделать следующим образом: площадь комнаты умножить на высоту потолка, получившийся результат умножить на значение кратности (для частного дома этот показатель равен 1).

Например, для комнаты площадью 20 м, высотой потолка 2,5 м обмен воздуха равен 20х2,5х1=50 куб. м/ч.

Обычно производят расчет, руководствуясь нормами СНиП по специфике помещений:

  • детская комната, спальня и гостиная – 3 куб. м на 1 кв. м;
  • кухня – 90 куб. м/ч;
  • совмещенный санузел – 35 куб. м/ч;
  • туалет – 30 куб. м/ч;
  • ванная комната – 25 куб. м/ч.

Все нормы разработаны с запасом. На практике многие показатели имеют меньшее значение.

Диаметр вентиляционных каналов

Сечение трубы канала для частного дома составляет 54 мм на 1 м пространства. При строительстве придерживаются следующих расчетов диаметра канала:

  • для круглосуточной работы системы с маломощными вентиляторами – 100 мм;
  • периодическая работа системы на средней и малой мощности – 125 мм;
  • редкая работа системы. Вентиляцию включают на короткое время один раз в сутки – 150 мм.

Другие особенности каналов

Существуют другие факторы, препятствующие свободному прохождению воздушного потока:

  • вентилятор теряет до 9% мощности в гофрированных трубах. Лучше сделать воздуховод из круглой трубы с гладкими стенками;
  • каждый поворот воздуховода на 90о забирает до 3% мощности вентилятора. Разработанная схема должна содержать минимум поворотов;
  • потери от шумопоглотителей и фильтров указаны в инструкции к оборудованию.

Вентилятор

Производительность вентилятора должна обеспечить воздухообмен 3 куб. м/ч на 1 кв. м жилой комнаты.

Приточные устройства

Их производительность должна совпадать с производительностью вытяжной вентиляции. Иначе лишняя нагрузка на вентиляторы снизит эффективность системы. Данные производительности приточных устройств можно узнать из инструкции завода изготовителя.

Мощность воздухонагревателя

Калорифер устанавливают возле входа приточной вентиляции, чтобы подогревать поступающий с улицы холодный воздух зимой. Определить температуру нагретого калорифером воздуха можно следующим расчетом: мощность нагревателя разделить на расход воздуха и результат умножить на 2.98. Например, 3000 Вт : 200 куб. м/ч х 2.98 = 44оС. Следовательно, нагреватель 3000 Вт максимально прогреет воздух до 44оС. Если на улице, допустим -15оС, то в помещение через калорифер пройдет воздух температурой 44 -15 = 29 оС.

Электроэнергия

Расход электроэнергии легко подсчитать по мощности электрооборудования, обозначенной в паспортных данных, и продолжительности его работы за сутки.

Порядок установки оборудования

Монтаж узлов и оборудования приточно-вытяжной вентиляции выполняют после отделочных работ, но перед установкой потолка. Схема монтажа узлов включает:

  • заборный клапан;
  • очищающий воздух фильтр;
  • калорифер;
  • теплообменный блок – рекуператор;
  • кондиционер устанавливают на системе подачи для уменьшения пути движения холодного воздуха по трубам;
  • если требуется, монтируют увлажнитель и вентилятор в подающий канал;
  • на мощную приточную вентиляцию монтируют шумопоглотитель.

При желании автоматизировать домашнюю вентиляцию, устанавливают блок автоматики.

Устанавливаем оборудование

Сделать приток свежего воздуха своими руками можно с помощью приточного клапана, оборудованного вентилятором:

  1. Для его монтажа в наружной стене пробивают отверстие. Можно даже рядом с окном на высоте 1,9 м.
  2. В отверстие вставляют трубу. К ней крепят вентилятор и закрывают наружную сторону декоративной решеткой.
  3. С внутренней стороны трубы устанавливают фильтр, шумопоглотитель, электронагреватель.

Установлен приточный воздушный клапан

Выходя из приточного клапана, воздух напрямую попадает в помещение или направляется по воздуховодам в другие комнаты дома. Для распределения воздуха по всему дому, к клапану подсоединяют воздуховоды с декоративной решеткой на выходе.

Устанавливаем самостоятельно воздуховоды

Монтаж воздуховодов своими руками начинаете от приточного клапана и по составленной схеме разводите по всем комнатам дома. Должно получиться два канала: один для подачи чистого воздуха, второй для отвода грязного воздуха из помещения в рекуператор. От теплообменника прокладываете воздуховод до вентиляционной трубы, установленной на улице.

Все воздуховоды крепите под потолком или на чердаке, соединяя между собой фланцами с уплотнителем. Под потолком трубы фиксируете специальными хомутами. Первую трубу вставляете в пробитое в стене отверстие под потолком. Сразу возле стены крепите трубу хомутом к потолку. Следующий хомут устанавливаете через 1,5 -2 м. Если трубы выполнены как готовые секции, то установка хомутов требуется на обоих краях секции. Горизонтальные воздуховоды оборудуйте дополнительными вентиляторами для лучшего движения воздуха.

Нужна ли вентиляция в деревянном доме?

Владельцы частного деревянного дома считают, что им приточно-принудительную вентиляцию устанавливать не обязательно, ведь древесина является природным, чисто экологическим материалом. Но эти правила действуют для старого деревянного строения с русской печью. В таком доме сама печка исполняла роль вентиляционной шахты.

Устройство современного деревянного дома сильно отличается. Он выстроен из клееного деревянного бруса без единой щелочки. Установлены герметические окна и двери. Другим словом, человек имеет деревянную коробку с застойным воздухом. Из этого следует вывод, что приточно-принудительную вентиляцию в деревянный дом надо сделать обязательно.

Установив приточно-вытяжную вентиляцию в каменный или деревянный дом, владелец навсегда избавится от плохого воздуха, негативно влияющего на здоровье и настроение.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Приточно-вытяжная вентиляция для дома или квартиры

Кирилл Сысоев

Мозолистые руки не знают скуки!

Человеку для нормального существования в помещении – дома или в офисе – необходим свежий воздух. Снижение работоспособности, быстрая утомляемость, проблемы со здоровьем – симптомы недостатка кислорода. Чтобы обеспечить комфортную жизнь, требуется постоянно движение воздушных масс – принудительное или естественное.

Приточно-вытяжная система вентиляции

Статьи по теме

Где взять свежий воздух при таком загрязнении среды? Как обеспечивать кислородом в помещениях жителей города? Этому поможет система приточно-вытяжной вентиляции. Использование устройства гарантирует:

  • очистку входящих воздушных потоков;
  • при необходимости – их обогрев;
  • циркуляцию;
  • отток отработанного воздуха;
  • снижение в ванной комнате влажности;
  • устранение неприятных запахов на кухне и туалете;
  • регулирование испарений в бассейне загородного дома;
  • снижение концентрации вредных веществ;
  • обеспечение организма кислородом.

По принципам перемещения воздуха различаются два вида вентилирования – принудительное, механическое, и естественное. Последнее происходит за счет физических процессов. При этом отсутствуют затраты на оборудование и электроэнергию. Поступление воздуха и его удаление происходят за счет:

  • использования давления ветра;
  • перепада температуры снаружи и внутри;
  • разницы давления воздуха внизу и вверху у шахты многоквартирного дома.

Принцип работы приточно-вытяжной вентиляции

Для правильной службы механической системы проветривания необходимо, чтобы на улице был установлен вентилятор, а внутри – конвектор. Помещение должно иметь проведенные каналы для подачи и вытяжки. Принцип работы вентиляции такой:

  • вентилятор нагнетает свежий воздух снаружи;
  • происходит его нагрев или охлаждение конвектором;
  • выполняется фильтрация от загрязнений и примесей;
  • происходит поступление его в помещение;
  • отработанный воздух за счет перепадов давления по каналам выходит наружу.

Схема приточно-вытяжной вентиляции

Чтобы система воздухообмена помещения функционировала правильно, должна быть безупречно составлена схема вытяжной вентиляции. Эта работа производится в момент проектирования – лучше, если она будет выполнена профессионально. Требуется учесть:

  • место установки агрегата с учетом удобства обслуживания;
  • длину и пути каналов для прокладывания воздуховодов подачи и вытяжки;
  • месторасположение системы управления;
  • точки забора свежего воздуха и выведения отработанного.

Приточно-вытяжная вентиляция с рекуперацией тепла

Значительно снизит расходы на отопление вентиляционная система с функцией сохранения тепла при проветривании. Такая установка – отличное решение для загородного дома. Можно выделить помещение для агрегата на чердаке, а разводку труб выполнить под потолком. Приточно-вытяжная вентиляция с рекуператором – устройство со специальным теплообменником, перерабатывающим выходящий согретый воздух.

Действие происходит по такой схеме:

  • отработанный, нагретый воздух из влажных помещений проходит через рекуператор;
  • собирает внутри конструкции часть тепла;
  • вентилятор переключается на приток с улицы свежего воздуха;
  • тот, проходя сквозь рекуператор, прогревается;
  • проходит его фильтрация;
  • очищенный и подогретый воздух идет в помещение.

Приточно-вытяжная вентиляция для квартиры

Особенность при организации очистки воздуха квартиры – мало места для установки оборудования, поэтому его делают только в ванной, туалете, на кухне. Низкие потолки, маленькая площадь создают проблемы – сложно закрыть монтажные элементы. Зачастую делают систему из двух частей:

  • отток выполняется при помощи вытяжки;
  • для притока используется клапан на наружной стене, кухонно оконная конструкция или воздухообменник, соединенный с кондиционером.

Приточно-вытяжная вентиляция для квартиры бывает установлена на балконе или лоджии, на наружной стороне здания. Она должна отвечать требованиям:

  • отличаться компактностью – не занимать много места;
  • качественно производить очистку;
  • иметь низкий уровень шума;
  • быть привлекательной по дизайну при установке внутри помещения;
  • обладать возможностью установки снаружи.

Приточно-вытяжная вентиляция в частном доме

Для загородного жилья имеется больше потенциала для установки системы вентилирования. Важно выполнить монтаж до проведения ремонта или отделочных работ. Лучше, если приточная вентиляция в доме задумана и рассчитана на этапе проектирования. При этой ситуации:

  • для агрегата делается специальное помещение или использован технический этаж;
  • трубы для подведения и оттока воздуха монтируются в специальных каналах, расположенных в стенах или потолке по всему дому;
  • планируется место для крепления блока управления.

Монтаж приточно-вытяжной вентиляции

К установке системы приступают после выполнения расчетов по воздухообмену и требуемой производительности оборудования, закупается техника, комплектующие и материалы. Работа выполняется строго по схеме в такой последовательности:

  • делается отверстие в стене;
  • производится монтаж патрубка с клапаном обратной тяги;
  • при помощи хомута к переходнику крепится воздуховод.

Далее, производят монтаж приточно-вытяжной вентиляции внутри. Для каждого помещения должно быть по два канала – для поступления и оттока воздуха. Работу выполняют так:

  • делают разводку труб по комнатам при помощи соединительных элементов – углов и тройников;
  • монтируют воздуховоды хомутами к стенам и потолку;
  • соединяют их с патрубками установки;
  • устанавливают пульт управления;
  • ставят декоративные решетки.

Приточно-вытяжная вентиляция своими руками

В загородном доме предпочтительнее отдать выполнение всех работ по монтажу системы вентилирования профессиональным мастерам. Прежде всего, это связано с большим объемом проводимых работ. Компактная вытяжная вентиляция своими руками без проблем выполняется в квартире. Для этого потребуется:

  • схема установки;
  • вентиляционное устройство;
  • воздуховоды;
  • инструмент и материалы для монтажа.

Как выбрать приточно-вытяжную вентиляцию

При выборе оборудования важно учесть производительность агрегата, которая зависит от типа помещений, где предстоит работать. Для квартиры допустим однократный обмен объема всего воздуха за час, а для бассейна – четырехкратный. В зависимости от площади, выполняется расчет производительности системы. Она должна быть не меньше трех м3/час на каждый квадратный метр – это относится к жилым комнатам. Для вспомогательных помещений учитывают нормативные показатели, которые составляют – м3/час – для:

  • кухни – 90;
  • ванной комнаты – 25;
  • совмещенного санузла – 35;
  • туалета – 30.

Выбирая вентиляционное устройство, следует учесть:

  • диаметр воздуховода – он зависит от периодичности проветривания, рекомендуют следующие размеры – 100, 125, 150 мм;
  • количество углов и поворотов каналов должно быть минимальным – они дают потерю мощности;
  • обязательность шумоизоляции;
  • наличие гофров у трубы забирает часть мощности – лучше установить их гладкими;
  • необходимость изоляции, предотвращающей потери;
  • тип рекуператора – электрический, более дорогой, или водный, подключаемый к системе отопления.

Цена на приточно-вытяжную вентиляцию

На стоимость механической установки для вентилирования помещений влияет ее производительность, мощность, наличие в конструкции системы рекуперации. Величина ее в рублях составляет:

Фирма

Страна-производитель

Разбежка цен, р.

Mitsubishi Electric

Япония

65-490 тыс.

Daikin

55-330 тыс.

Shuft

Норвегия

42-260 тыс.

Royal Clima

Италия

34-120 тыс.

Vent Machine

Россия

155-200 тыс.

Видео: установка приточно-вытяжной вентиляции

Вентиляция. Установка приточно-вытяжной установки с рекуперацией тепла ВЕНТС ВУТ 300 мини

Отзывы

Мирослава, 38 лет Как архитектор я рекомендую своим клиентам, чтобы в загородном доме была установлена приточная и вытяжная вентиляция. Особенно это касается желающих иметь бассейн – без правильно организованного проветривания от большой влажности могут разрушиться не только стены, но и фундамент. Заказчики остаются довольны принятым решением.
Екатерина, 52 года Пока жили в многоквартирном доме, страдали от соседских запахов на кухне – всегда знали, что они готовят, особенно если у нас не работала вытяжка. Когда муж запланировал переезжать в коттедж, я поставила условие, чтобы во всех комнатах было нормальное проветривание. Спасибо хорошим мастерам – сейчас живем в новом доме и довольны.
Елена, 36 лет Так радовались, когда поменяли окна в квартире, оказалось – не все так хорошо. Раньше через щели воздух проходил естественным образом, а сейчас внутри дома долго сохраняются запахи. Откроешь окно для проветривания, а там – выхлопные газы. Заставила мужа заняться этим вопросам. Он нашел и сам смонтировал установку – дышим свежим воздухом.
Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям:

sovets.net

Приточно вытяжной – принцип работы и правила сооружения

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
