Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1.

СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

  • избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
  • недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

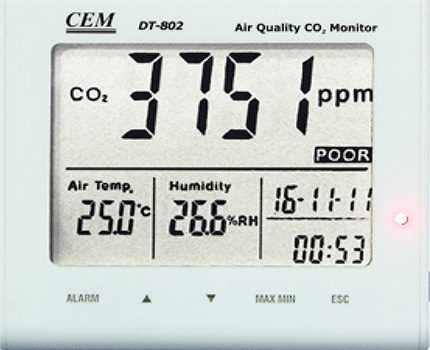

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7

СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

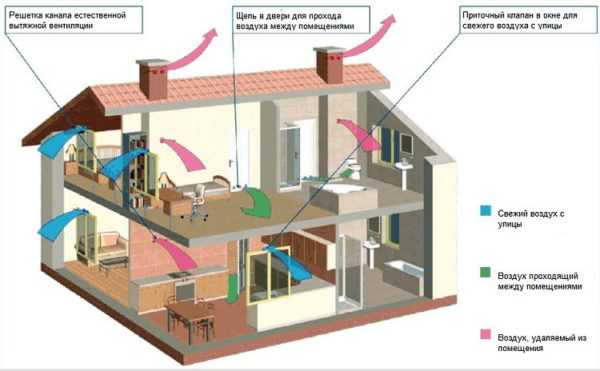

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

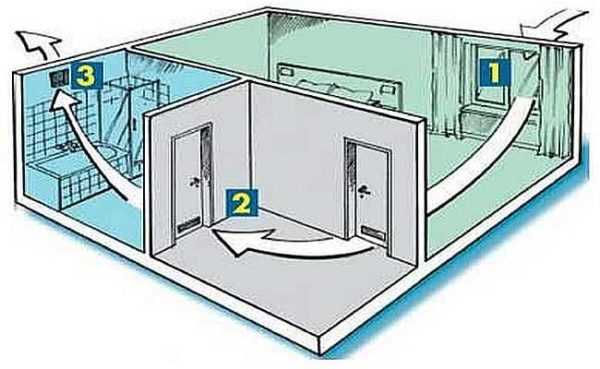

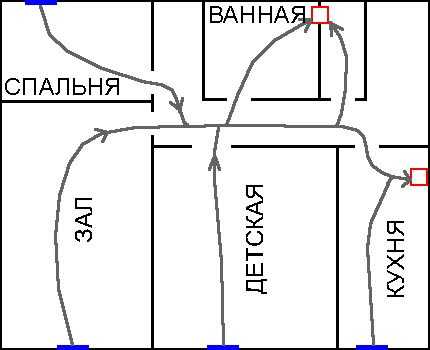

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

  • монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
  • использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
  • владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

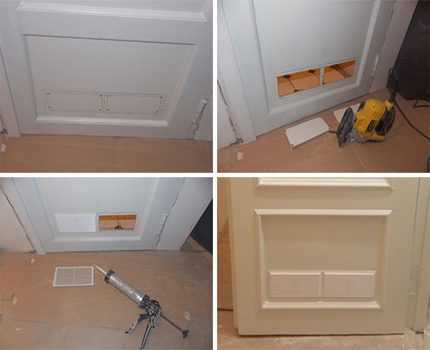

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

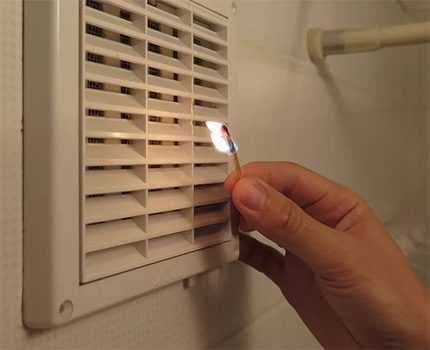

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

  • если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
  • если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

  • в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
  • даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
  • в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
  • самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

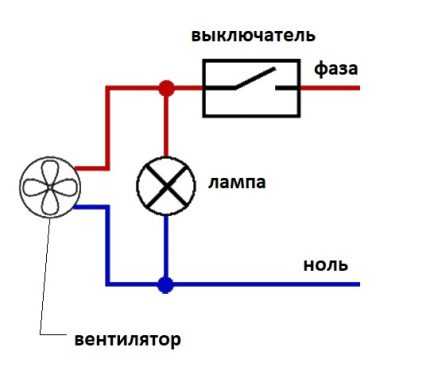

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

  • постепенное уменьшение живого сечения канала шахты в результате засорения;
  • резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
  • увеличение притока воздуха из соседних квартир.

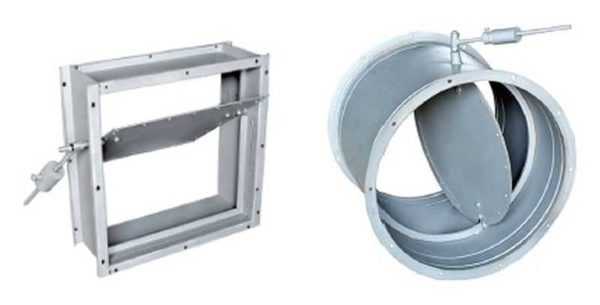

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

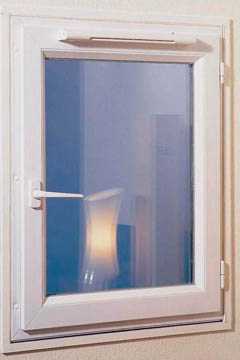

Для окон лучшим решением является установка при монтаже оконного блока.

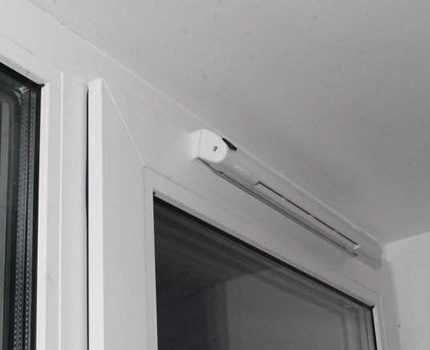

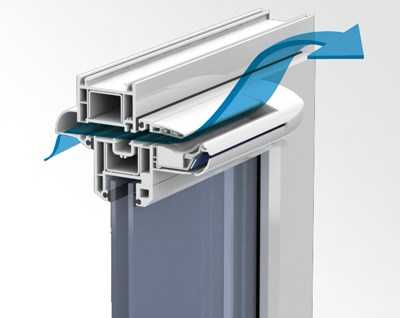

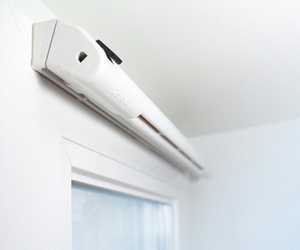

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

  • Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
  • В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

  1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
  2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
  3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

  • легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
  • правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
  • возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

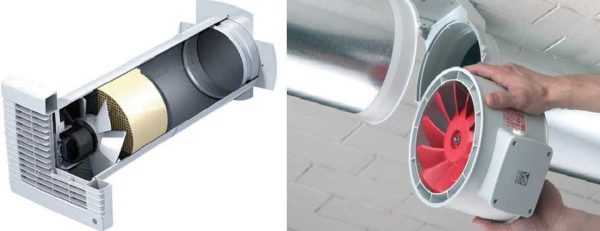

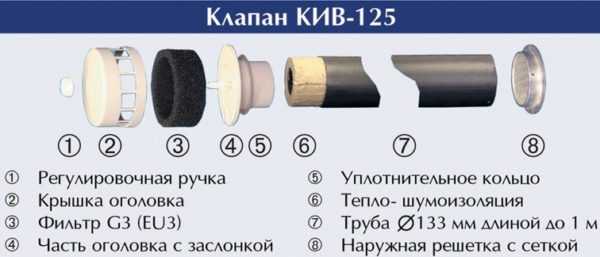

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

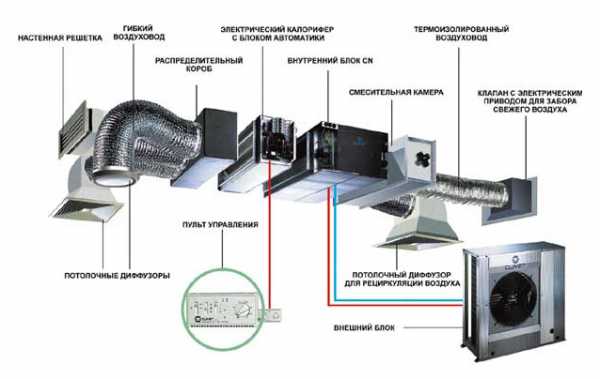

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

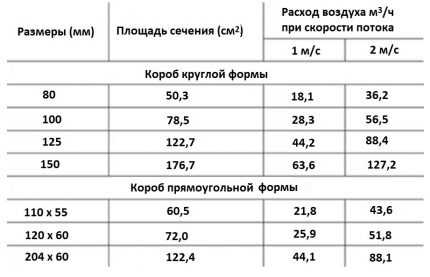

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

  1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
  2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
  3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

sovet-ingenera.com

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

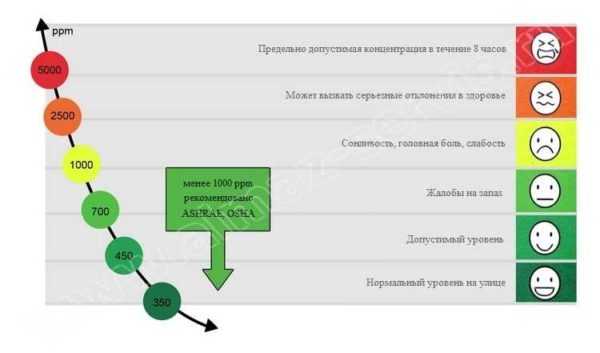

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

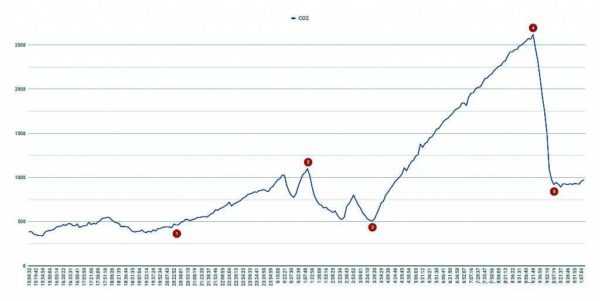

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.

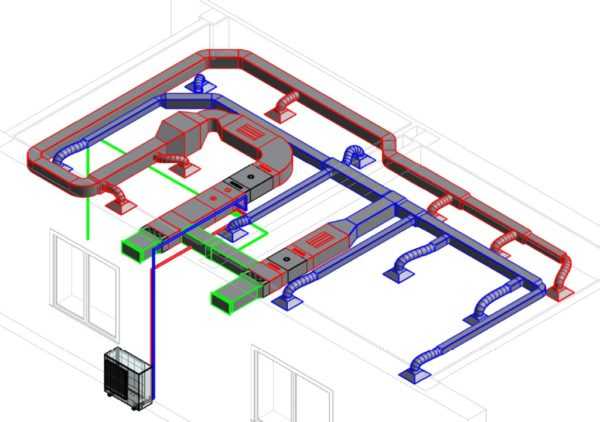

  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

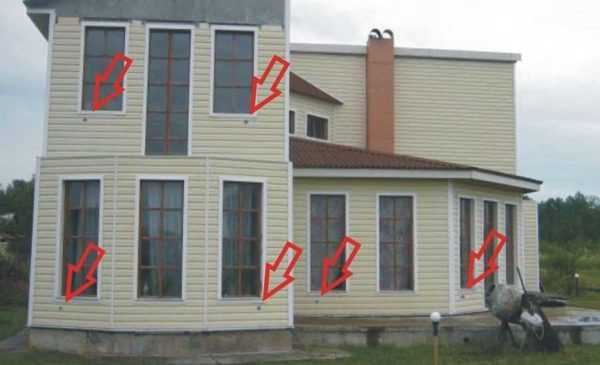

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

stroychik.ru

Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Дома все время душно, окна запотевают, кухонный чад и запах туалетного дезодоранта долго стоят в комнатах. В ванной, что в плохо обустроенной бане, дышать впору жабрами, а дверь открыть – по помещению как парной волной даст. Смириться? Пойдет коробиться мебель, отслаиваться обои, книги плесневеть, а там и до мокреца по стенам недолго. И все это бьет по здоровью. Причина ясна: плохая вентиляция в квартире. Своими руками тут можно что-то поправить, или нужно изыскивать деньги в уплату мастерам?

Да, самому можно сделать в квартире отличную вентиляцию. Никаких особых навыков для этого не требуется. Достаточно элементарных знаний по строительным работам и умения обращаться с простым обиходным инструментом.

Рассмотрим, как улучшить вентиляцию в жилом помещении, в порядке возрастания сложности работ и затрат. Сначала покажем, что и как нужно делать, если не работает вентиляция, которая все же есть. А затем расскажем, как устроить вентиляцию там, где ее пока нет – в частном доме, гараже, на даче.

Для справки: вентиляция жилых помещений по санитарным нормам считается достаточной, если в каждой комнате обеспечивается не менее двух обменов воздуха в час. Если же ощущается сквозняк, в холодное время года при надлежащем поступлении тепла от системы обогрева температура в помещении падает ниже санитарной нормы (+18 градусов), или заметно поступление снаружи пыли и запахов – вентиляция избыточна.

Первый этап: проверка

Прежде чем думать да гадать, как сделать вентиляцию в квартире, нужно убедиться, что действующая действует как надлежит, но почему-то уже не справляется. А затем разобраться, чего же ей не хватает для нормальной работы.

Сначала подносим к имеющимся вентиляционным отдушинам полоску газетной бумаги длиной 15-20 см и шириной 2-3 см на расстоянии 5-7 см от отверстия. Конец полоски при исправной вентиляции должен касаться среза отдушины, или затягиваться в него.

Предупреждение 1: нельзя проверять вентиляцию пламенем спички или свечи. В вентиляционном ходе может оказаться горючий газ. Такие случаи бывают редко, но без серьезных последствий (вынесенный взрывом кусок стены у соседей, например) не обходятся.

Помимо гниения в замусоренных вентходах, в последнее время отмечены случаи загазованности вентиляции от кустарного химического производства в домашних условиях. Занимаются этим наркоманы, любители-пиротехники и прочие безответственные субъекты.

Положим, бумажка либо не отклоняется, либо отклоняется слабо. Значит, у нас все же плохая вентиляция.

Теперь проверяем, в порядке ли вентиляционные ходы, или ухудшился приток. Открываем настежь двери и окна и опять проверяем бумажкой. Отклонилась, даже затянуло ее в отдушину – ходы чистые, нужно искать дальше. Ток воздуха в отдушины не увеличился – где-то там засор, и вентходы нужно чистить.

Видео: самостоятельная проверка работы вентиляционных шахт

Второй этап: чистка

Проверяем по отдельности каждую отдушину. Есть разница в отклонении бумажки – засор в коробах внутри помещения. Это не самый худший случай: сажаем посудный ерш на тонкий гибкий стальной тросик (лучше) или на алюминиевую проволоку (на крайний случай), и шуруем как можно дальше по ходу. Остатки мусора вытягиваем пылесосом с длинной трубкой – хорошо подойдет кусок винилового шланга для полива. Он достаточно жесткий и в то же время гибкий.

Не помогло? Не обнаружилось мусора? Значит, забит все-таки главный вентход. Чистим так же, но ерш нужен побольше. Скорее всего, понадобится и штанга, деревянная или металлическая, или кусок стеклопластикового прута, которым пользуются кабельщики, с крюком.

Предупреждение 2: При чистке главных вентходов соблюдайте осторожность! Там может оказаться гнездо ос или скопище других опасных тварей.

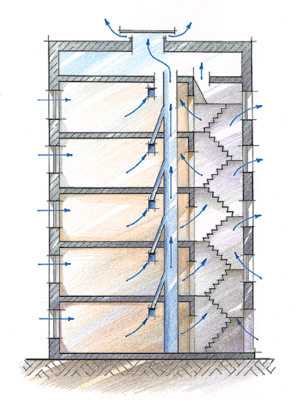

стандартная схема вентиляции в многоквартирном доме

Если вы живете в многоквартирном доме, чистка вентиляции – обязанность домовладельца либо организации, которой поручена эксплуатация зданий, а вам в главный ход и лезть нельзя. В таком случае нужно предъявить претензию и дать заявку.

Третий этап: обеспечиваем циркуляцию

Допустим, естественная вытяжка есть. Прежде чем браться за довольно сложные работы по обеспечению притока, проверим, а не ухудшилась ли циркуляция воздуха в помещении? И улучшим ее, если нужно.

Проверка вентиляции в квартире на предмет правильной циркуляции производится все той же неизменной бумажкой у отдушины, но входные двери и окна оставляем закрытыми. А вот все двери между комнатами распахиваем настежь. Дотянулась бумажка до нормы? Дело в циркуляции.

Улучшить воздухообмен между комнатами можно, не пробивая стен и не устанавливая там приточные клапаны (см. ниже). Для этого достаточно обеспечить зазор между низом двери и полом в 3-4 см.

Если же вам так не нравится, то в нижней части двери можно насверлить 2-3 ряда отверстий диаметром 8-15 мм, и наложить на них с обеих сторон декоративные накладки с частой сеткой. Сетка заглушит звуки. В спальне родителей, в ванной и в туалете отверстия лучше сверлить с наклоном снаружи внутрь. Если любимому чаду в переходном возрасте захочется подглядеть, пусть смотрит на пол.

Как оформить такие продухи – дело вкуса, но сетку нужно ставить стальную, мелкоячеистую, нержавеющую. Можно в 2-4 слоя с промежутком в 2-3 мм. Это даст еще лучшую звукоизоляцию.

Четвертый этап: создаем приток воздуха

Естественная система притока воздуха в жилые помещения – форточки, щели и щелки в дверях и окнах. Но на зиму их, тепла ради, стараются заделать, а форточки держат закрытыми. Современные же двери и окна закрываются так плотно, что в такой квартире можно в космос лететь. Поэтому приток воздуха в холодное время года приходится обеспечивать дополнительными мерами.

Старые окна

Если у вас окна старого типа, в деревянных рамах, на зиму их не заклеивайте. Утепляйте полосками поролона на клейкой основе, они специально для этого есть в продаже. При покупке нужно следить, чтобы поролон был достаточно рыхлый, воздухопроницаемый.

Погодите, зачем так зимой? Нужно же заделываться поплотнее! Поплотнее, но с умом и знанием физики. Ветер, или разность температур, проталкивают воздух сквозь поролон в дом. В мелких извилистых порах возникает т. наз. дроссельный эффект. Попросту, воздух нагревается от трения сам об себя. И злющий ветер, который раньше выстуживал дом, теперь может его даже обогревать. Чем сильнее свирепствует, тем сильнее дроссельный эффект.

Раньше, когда не было поролона, для этой цели между рамами укладывали валики из ваты. На них еще ставили маленькие фигурки: снеговичков, елочки, Деда Мороза со Снегурочкой и пр. Некоторые умельцы создавали такие композиции, что прохожие долго застаивались перед их окнами.

Стеклопакеты

Современные ПВХ окна специально утеплять не нужно, они и так закрываются очень плотно. В большинстве моделей, кроме совсем уж дешевых, от которых даже оффшорные китайцы шарахаются, предусмотрены вместо форточки приточные регулируемые щели (см. рисунок справа). Расположение такой щели вверху физически правильно. Система эта действует в холодное время, воздух из щели идет вниз, смешивается с теплым воздухом от батареи, и температура в помещении выравнивается.

ПВХ окна с притоком рассчитаны на совместное использование с алюминиевыми отопительными радиаторами современного типа. При их работе в паре какого-то дополнительного притока воздуха в жилые комнаты, скорее всего, не понадобится.

Приточные клапаны

В помещениях общественного назначения, где толпится много народу (офисы, магазины и т.п.) и в кухнях (см. иллюстрацию 1), где от плиты выделяется много тепла, а от продуктов и в процессе готовки источаются всевозможные испарения, притока воздуха из окон может не хватить. В таком случае придется ставить стеновые приточные клапаны.

Приточные клапаны бывают двух типов: прямые жесткие и угловые с гибким воздуховодом (см. иллюстрацию 2). И те, и другие – с регулируемыми заслонками (вьюшками). Прямой клапан дополнительно может оснащаться воздушным калорифером или лабиринтом, в котором действует тот же дроссельный эффект.

Угловые клапаны чаще всего дешевле, в помещении не бросаются в глаза – их монтируют над батареями, и действуют они аналогично щелям в ПВХ окнах. Гибкий воздуховод можно проложить в стене с уклоном наружу вниз, что исключит попадание внутрь влаги при ненастье и резко уменьшит поступление в комнату пыли. Заборная решетка такого клапана мало заметна на наружной стене.

Прямые клапаны понадобятся, если в помещении народу бывает, что сельдей в бочке. Помимо меньшего сопротивления притоку, в них легко встраиваются калорифер, фильтр, увлажнитель. Но есть у них, кроме цены, еще один минус: наружная часть такого клапана, воздухозаборник – довольно сложная и заметная конструкция. Она может испортить внешний дизайн здания и стать объектом вандализма.

Видео: выбор приточного клапана

Пятый этап: дополнительная вытяжка

Если усиления притока оказалось недостаточно, чтобы освежить воздух, значит, нужна дополнительная вытяжная вентиляция в квартире. Принцип ее устройства прост: либо нагнетающие («тянущие») электровентиляторы в отдушинах, либо блок-вентилятор в виде секции вентиляционного короба.

Устройство такой вентиляции для помещений разного назначения имеет свои особенности:

    • Вентиляция на кухне должна затягивать воздух через раструб – улавливатель над плитой. Иначе от чада не избавиться. Многие кухонные запахи быстро распространяются путем диффузии, поэтому раструб («вытяжка») должен быть снабжен также нейтрализаторами запахов. Надежны, долговечны и совершенно не опасны для здоровья, но потребляют электричество нейтрализаторы ультрафиолетовые, со специальными лампами. Ультрафиолета от них в несколько раз меньше, чем от Солнца на пляже летом в средних широтах. С химическими нейтрализаторами нужно быть осторожнее: даже в продукции известных европейских производителей иногда обнаруживаются канцерогены.
    • Вытяжная вентиляция в туалете и в ванной, ради экономии электроэнергии, должна включаться одновременно с лампочкой. При частом включении/выключении лампочка-экономка быстро сгорает, но в туалете она и не нужна, даже вредна. Тут лучше маломощная лампа накаливания. Ныне считается доказанным, что неравномерный, «изрезанный» спектр экономок подавляет перистальтическую активность кишечника, а вот неяркий очень теплый свет с гладким спектром, наоборот, ее активирует. Включаются же лампочки в туалете и ванной нечасто и ненадолго. Впрочем, это смотря у кого.
  • Если вентиляция в туалете и ванной выполнена в виде общего короба с одним выходом в главный вентход (так чаще всего делается в городских квартирах), то, чтобы вентиляторы не гоняли зря воздух оттуда-сюда, они должны быть с клапанами-хлопушками. Клапан-хлопушка – легкая, свободно вращающаяся на вертикальной оси на 75-80 градусов заслонка. Любой домашний умелец сможет сделать ее самостоятельно. При поддуве из короба внутрь комнаты хлопушка захлопывается. И зимой она не даст холодному воздуху через главный вентход выстудить помещения, где люди раздеваются.
  • Вентиляция в ванной, где в вытяжку идет насыщенный влагой воздух, требует особенно тщательного выбора вентилятора.

Видео: вентиляция на кухне и вытяжка

Выбор вентилятора для вытяжки

Идеальный по всем параметрам, кроме одного (ниже) – старый советский промышленный вентилятор ВН-2. По габаритам он как раз подходит к квартирной вытяжке. Электричества потребляет немного – 22 Вт, а воздух гоняет хорошо: 2,5 куб. м. в час. «Неубиваемый», десятилетиями работает в самых чудовищных условиях: в металлообрабатывающих и литейных цехах.

Но есть у «вээнки» недостаток: немного шумит. Правда, это скорее шуршание, чем шум: негромкий, с мягким спектром, для здоровья не чувствительный. Но слышать в «службах» шелест над собой не всякий согласится. В таком случае нужен современный малошумящий вентилятор.

«Настоящие» бесшумные вентиляторы – низкооборотные с саблевидными лопастями. Прочие ухищрения потребительской аэродинамики при накоплении на лопастях пыли начинают шуметь больше промышленных. И все бесшумные вентиляторы потребляют больше электричества, чем обычные.

При покупке вентилятора обратите внимание на материал корпуса, если он пластиковый. Надежны корпуса из акрила и АВС (полиизопропилена). Корпуса из ПВХ прочих пластмасс общего назначения долго не выдерживают, а вентилятор с покоробленным корпусом ремонту не подлежит.

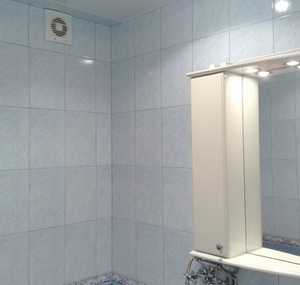

Вентилятор для ванной нужно покупать во влагостойком исполнении (вентилятор должен быть пригоден для наружной установки).

Видео: вентилятор в ванной комнате

Приток воздуха в служебные помещения

Кухни, кладовки, чуланы, туалет и ванная чаще всего с наружными стенами не контактируют. Поэтому приточная вентиляция в них обеспечивается через дверь, как было описано выше. Если же вы хотите поставить в них приточные клапаны, то воздух должен забираться не из кухни, и обязательно снизу. Вспомните – внутри жилья нет существенной разности температур, и при заборе из-под потолка воздух пойдет из верха в верх, а там, где он больше всего нужен, получится застой.

Централизованная воздушная сплит-система

В особняках и пентхаузах обеспеченных домовладельцев удобна, незаметна и экономична принудительная вентиляция с кондиционированием воздуха (сплит-система). Это, в порядке следования секций-коробов: общий воздухозаборник, фильтр, нагнетатель, охладитель/калорифер двухстороннего кондиционера, увлажнитель/осушитель, магистральный короб, распределительные патрубки, потолочные отдушины с вьюшками в комнатах.

Монтируется такая система в запотолочном пространстве (на чердаке или между подвесным декоративным потолком и капитальным перекрытием). Практически незаметна, не портит как внешний, так и внутренний дизайн. Но проектирование и монтаж вентиляции такого типа – дело рук профессионалов, так что ее установка обойдется недешево. В процессе эксплуатации такая вентиляция требует ухода, поэтому ее чаще всего заказывают в специализированных фирмах с абонентским обслуживанием.

типичная схема построения сплит-системы

Хозпостройки и подсобки

В сарае, погребе, гараже также нужна вентиляция. Меньше будут портиться и дольше храниться продукты, не возникнет опасность возгорания. Вентиляцию в надворных постройках вполне по силам устроить самостоятельно любому домашнему мастеру.

Естественная вентиляция своими руками для помещений такого рода делается, как описано выше: приток – через щели или отверстия с регулировкой или без; вытяжка – из-под потолка. Но, поскольку главного вентхода нет, нужно сделать вытяжную трубу.

По СНиП (Строительные Нормы и Правила) вентиляция нежилых помещений, где есть продукты и горючее, должна также обеспечивать не менее 2-х обменов воздуха в час. Вместо расчета трубы, довольно сложного, можно принять простое правило: 130 мм диаметра трубы на 10 куб. м объема помещения. Если больше – не повредит.

Трубу нужно брать асбоцементную или металлическую. Пластиковая долго не продержится, а выкладывать из кирпича или пустотелых блоков хлопотно, разве что у вас они от стройки остались и девать некуда.

Труба, по тем же СНиП, должна выступать не менее чем на 1,5 м над высшей точкой плоской или односкатной крыши и не менее чем на 60 см над коньком крыши двухскатной или вальмовой. Трубу нужно снабдить грибком, коническим, полусферическим или эжекторного типа. Плоская «нахлобучка» не подходит по аэродинамике.

Делать верх трубы изогнутым вниз, «гусем», как, например, выхлопные трубы дизель-генераторов, нельзя. Без сильного поддува в трубу гусек может сработать как незаполненный сифон, образуется воздушная пробка, и вентиляция прекратится.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

МИР КЛИМАТА №81 (2013) : Архив журнала : Главная

Вентиляция в многоквартирных домах часто работает неудовлетворительно. Из-за этого болеют дети и взрослые, портится мебель, покрываются грибком строительные конструкции. Не решают проблемы ни воздухоочистители, ни бытовые кондиционеры воздуха. Для воздушной гигиены комнат необходима организация воздухообмена. Далеко не каждая семья может позволить себе установку дорогостоящей вентсистемы. Однако в битве за свежесть зачастую можно обойтись малой кровью, взяв на вооружение самые простые и доступные технологии.

Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях
В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

Приточная установка на фасаде многоквартирного дома
Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Только вентиляторы…

Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.

Вытяжной вентилятор в санузле
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.

Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.

Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.

Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.

Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.

После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.

На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.

Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.

Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.

Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.

Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна
Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания
Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

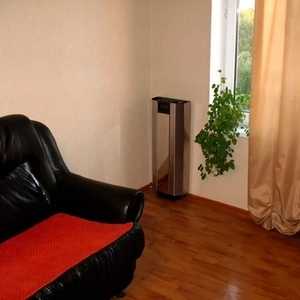

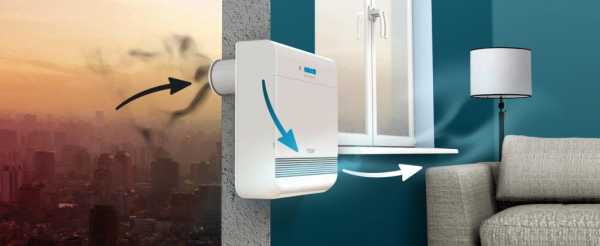

Приточная установка для одной комнаты в интерьере
Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta
Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Без смога и запаха

В современных мегаполисах пластиковые окна часто устанавливают только для того, чтобы наглухо отгородить квартиру от улицы. Воздух за окнами из-за близости к автомобильной трассе загрязнен сонмами опаснейших химических соединений. И его вдыхание со временем обязательно сказывается на здоровье домочадцев…

Увы, герметизация жилища, как единственная мера по борьбе со смогом, ничего хорошего жильцам квартиры не сулит. В задраенном жилище воздух быстро становится еще более токсичным, чем на улице. Поэтому помимо установки герметичных окон приходится оборудовать жилище системой механической вентиляции.

Простейшее решение — приточная установка, тщательно очищающая уличный воздух от загрязнений и при необходимости подогревающая его до комфортных +17 ºС, прежде чем подать в квартиру. Сброс отработанного воздуха из жилища организуется через каналы естественной вытяжной вентиляции (если они находятся в рабочем состоянии), в противном случае — с помощью индивидуальной системы вытяжной вентиляции квартиры.

Подобные системы, если, конечно, они правильно спроектированы и установлены, поддерживают в помещении наиболее высокий уровень климатического комфорта, не создают сквозняков. Проблем с подогревом приточного воздуха не возникает даже в лютые холода.

Для организации притока свежего очищенного воздуха в помещение площадью 10–30 м2 очень удобны приточные установки для одной комнаты, например Marta, или другие подобные устройства. Монтируется такая установка под окном или в любом другом месте помещения, но обязательно на граничащей с улицей стене. Воздух из атмосферы (как правило, в объеме от 40 до 120 м3/ч) она всасывает через пробуренный в стене канал диаметром 100–150 мм, обрабатывает поток до требуемых кондиций, после чего запускает в комнату.

Моноблочная приточная вентиляционная установка TA Mini
Примечательно, что приточные установки для одной комнаты можно монтировать и в уже отделанные помещения, не нарушая интерьера, не портя отделки, и всего за несколько часов. В режиме рециркуляции установка работает как высокоэффективный очиститель воздуха в комнате.

Если очищенный от загрязнений уличный воздух нужен сразу нескольким комнатам, логично рассмотреть возможность установки системы вентиляции на основе моноблочной приточной установки. Она будет забирать воздух с улицы, соответствующим образом его подготавливать, после чего по сети приточных воздуховодов подавать во все нуждающиеся в нем комнаты. Если дом, в котором вы живете, имеет внутренний дворик и качество воздуха там лучше, чем у фасада, выходящего на проезжую часть, то «питать» квартиру свежим воздухом логично именно из этого экологически более благополучного воздушного бассейна.

Конструктивно моноблочная приточная установка для квартиры представляет собой короб, собранный из теплоизолированных панелей, внутри установки расположены канальный или центробежный вентилятор, электрический нагреватель воздуха (чаще всего однофазный, на 220 В, однако в некоторых случаях применяются и трехфазные модели на 380 В), фильтры, а также система автоматики и другие элементы.

Монтируются центральные приточные установки на лоджии, но иногда и непосредственно в квартире — например, на антресолях, в кладовке, в гардеробной или коридоре. В зависимости от особенностей конструкции они размещаются за подшивным потолком, устанавливаются на полу или на стене, в горизонтальном или вертикальном положении.

Модели с атмосфероустойчивым покрытием корпуса и достаточно эффективной его теплоизоляцией могут располагаться и вне отапливаемой зоны — на лоджии или стене здания — так же как внешние блоки сплит-систем. Необходимо лишь предусмотреть возможность их регулярного технического обслуживания (замена фильтров, ремонт двигателя и другие работы).

Для подачи воздуха в комнаты часто предусматривают воздуховод-коллектор (магистральный участок), от которого в разные помещения разведены подводящие воздуховоды меньшего диаметра. Сеть вентканалов располагается за подшивным потолком. В устья подводящих воздуховодов ставят гармонирующие с интерьером воздухораспределительные устройства.

После подключения к сети и запуска приточная установка работает в автоматическом режиме круглый год. Важно лишь вовремя оплачивать счета за электроэнергию да проводить техническое обслуживание.

Среди моноблочных приточных установок для объемных помещений можно отметить TLP и TA-MINI от Systemair, SAU125 A от Ostberg, CAU от SHUFT, «Компакт» от «Арктос», «Эльф» фирмы «Инженерное оборудование», Fresh Air от Electrolux, GLP 125 от General Climate, ККП от «ВЕЗА», Alfa Vent от 2VV и другие. Ну а производителей высококачественных воздуховодов, вытяжных вентиляторов и вентрешеток мы уже упомянули выше.

Материал предоставлен Творческой мастерской Владислава Балашова



mir-klimata.info

Приточно-вытяжная вентиляция для квартиры: устройство, монтаж системы

Как работает приточно-вытяжная вентиляция в квартире? Какие причины могут привести к нарушению воздухообмена в помещении? На эти и другие вопросы, связанные с устройством вентиляции мы ответим в данном материале.

Содержание статьи:

Почему нарушается естественный воздухообмен

Проблема начала возникать вместе с появлением пластиковых окон, которые практически не пропускают воздух извне. В летнее время, когда окна открыты, проблем с вентиляцией не возникает. А вот в зимнее время в комнатах возрастает влажность, стекла начинают запотевать и по углам появляется грибок. Это последствия замены окон и незнания того, как работает вентиляция в квартирах советских построек.

Циркуляция воздуха в квартире

Жилье раньше строилось по типовым проектам, которые привязывались к конкретной местности. Устройство инженерных сетей, в том числе и вентиляции, при этом оставалось неизменным. Приток и вытяжка жилых домов количеством этажей от 5 и выше всегда проектировались с естественным побуждением, без применения вентиляционных установок, потому что так дешевле. Конструктив шахты может быть различным:

  • канал прямоугольного сечения, выложенный из керамического или силикатного кирпича;
  • ствол круглого или прямоугольного сечения, изготовленный в блоке из керамзитобетона в заводских условиях;
  • металлический воздуховод прямоугольного сечения.

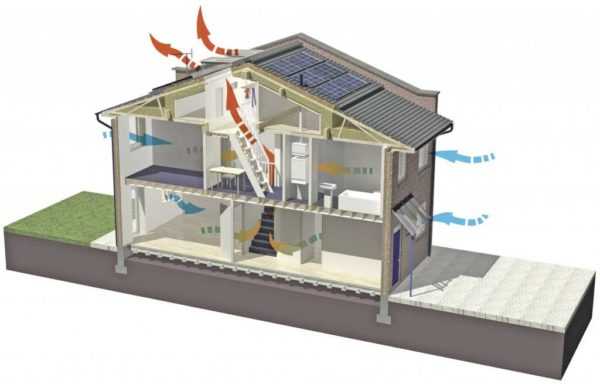

Пример естественной вентиляции: свежий воздух поступает через окна и уходит через вытяжные каналы в санузлах и на кухне

В стволе шахты возникает тяга вследствие разности высот и температур воздуха снаружи и внутри здания. При этом в помещении, где расположен вентиляционный проем с решеткой, возникает разрежение. Воздушные массы из всех комнат постепенно перетекают в сторону разрежения и благополучно покидают квартиру, уходя в шахту. Но такая естественная вентиляция правильно работает, когда есть поступление приточного воздуха. Раньше он поступал из нескольких мест:

  • через щели в деревянных светопрозрачных конструкциях, которые делались специально для этой цели;
  • сквозь неплотности притворов входной двери и сквозные отверстия замков.

Для свободы перемещения воздушных масс необходимо, чтобы все межкомнатные двери имели зазор между полом и створкой не менее 20 мм, деревянные конструкции окон и балконных дверей изготавливались со специальными пазами для проникновения приточного воздуха. Без его поступления вытяжка перестает действовать, поскольку сила тяги (особенно на верхних этажах) невелика. Не зная, как работает система приточно-вытяжной вентиляции, мы выполнили список мероприятий, исключающий ее функционирование:

  1. Установили воздухонепроницаемые окна из металлопластика.
  2. Поставили новую входную дверь с качественным уплотнителем в притворах или сделали двойную дверь и мини-тамбур.
  3. Заменили все межкомнатные двери, позаботившись о том, чтобы щель между створкой и полом составляла не более 1 см.
  4. На кухне поставили вытяжку с вентилятором и газовую колонку, подключив их к стволу шахты вместо решетки.

Установка воздухонепроницаемых металлопластиковых окон может ухудшить естественную вентиляцию в жилом помещении.

Все эти действия перекрывают поступление воздуха в помещение. Из-за созданного разрежения воздух начинает поступать из подъезда через отверстия замков, сквозь узлы прохода трубопроводов и даже из ствола шахты в другой комнате. Ведь сечения каналов разные, они рассчитаны под различные расходы, и в результате кухонный канал начинает опрокидывать тягу в стволе санузла, вытягивая из него воздух. Если же имеется кухонная вытяжка с вентилятором, а второй вентилятор установлен в санузле, то в комнатах может появиться много посторонних запахов из соседних квартир и подъезда.

Мероприятия по восстановлению воздухообмена

Чтобы наладить воздухообмен, надо поменять устройство приточной вентиляции начиная с новых окон. Существуют различные клапаны, монтируемые в многокамерный профиль окна и позволяющие воздушным массам в небольших количествах перемещаться с улицы в комнаты. Принцип их работы следующий: через отверстия, сделанные снаружи в оконном профиле, воздух попадает внутрь рамы, где начинает нагреваться. Вследствие этого он устремляется ко второму отверстию, ведущему внутрь дома, и заходит внутрь. Клапаны оснащаются специальными приспособлениями, не дающими врываться в помещение резким порывам ветра. Недостатки способа – неорганизованный поток, отсутствие фильтрации и слабый нагрев. Последний фактор может повлиять на общую температуру в жилище.

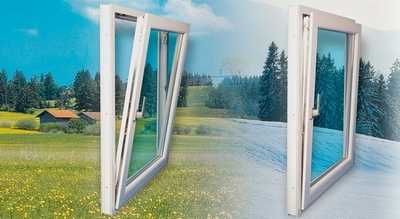

Вентиляция в пластиковых окнах





Также осуществлять подачу притока можно с  помощью  вентиляционных  установок.

Как должна работать приточная и вытяжная вентиляция в жилом помещении

Подобная принудительная вентиляция в виде вентиляционных агрегатов в каждой комнате даст возможность устойчиво работать всем вытяжным вентиляторам, кухонной вытяжке и газовой колонке для нагрева воды.

Для свободного движения воздуха в новые межкомнатные двери следует встроить переточные пластмассовые решетки.

Принудительный нагнетатель воздуха

С помощью централизованной моноблочной установки во всей квартире может быть организована приточно-вытяжная вентиляция с кондиционированием. Агрегат представляет собой вентилятор, фильтры, глушитель шума и теплообменник для нагрева или охлаждения воздуха, объединенные в один узел – центральный кондиционер. Управление осуществляется элементами автоматики, поддерживающими заданные параметры воздуха круглогодично. Центральный кондиционер подвесного типа размещают на потолке и скрывают под отделкой из гипсокартона.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Приточная вентиляция в квартире: понятие и разновидности

Для прекрасного самочувствия наличие свежего воздуха в квартире является очень важным моментом. На 1 м2 закрытой площади должно поступать 3 м3 свежего воздуха. Также существует норма и на одного взрослого человека, которому необходимо 30 м3 воздуха в час.

Хороший воздухообмен в цифрах

Вентиляция — крайне важная коммуникация в век доминирования герметичных пластиковых окон

При организации поступления воздуха стоит помнить, что:

  • норма воздуха для кухонного помещения, в которой размещена газовая плита составляет 90 м3/час;
  • норма воздуха для кухонного помещения, в котором установлена электрическая плита составляет 60 м3/час;
  • норма для ванной – 25 м3/час;
  • норма для туалетной комнаты или совмещенного санузла – 50 м3/час.

Исходя из этих показателей необходимо организовывать поступление свежего притока воздуха в квартиру.

Приточная вентиляция: способы организации

Приточная вентиляция в квартире является разновидностью принудительного воздухообмена. Она предназначена для поступления в закрытое помещение свежего воздуха с улицы с помощью специальных механизмов – вентиляторов разной мощности. Также при проектировании стоит учесть места, через которые отработанные воздушные массы будут покидать комнату.

Схема устройства вентканала принудительной вентиляции

В квартирах могут устанавливаться два вида приточной вентиляционной системы:

  1. естественная, которая позволяет поступать свежим наружным массам в помещение по средствам стеновых и оконных клапанов. К примеру, клапан New-Air способен обеспечить приток воздуха 20-25 м3/час. Клапан Air box позволит проветривать помещения даже без открывания форточек и оконных створок. Стоить заметить, что производительность клапанов незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
  2. принудительная, обеспечивающая поступление свежего воздуха в помещение с помощью специального оборудования – вентилятора и фильтра. К примеру, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3/час, обладает низким уровнем шума – 31,4 дБ, способ питания – электрическая сеть 220 В.

Приточные установки вентиляции для квартиры: популярные модели

Проветриватель Вентс ТвинФреш

Устройство оборудовано вентилятором, работающим в режиме притока и вентиляции. Механический клапан дополнен системой рекуперации воздуха6 подогрев поступающего притока за счет температуры выводимых воздушных масс. Производительность проветривателя – 58 м3/час, шумность 29 дБ, питание 12 В, энергопотребление – 7,3 Вт. Оборудование компании VENTS дополнено системой фильтрации со степенью очистки G3, рассчитано на беспрерывную работу, не образует конденсата в рабочем состоянии.

Приточная установка Вентс ВПА

Устройство выполнено в виде моноблочного агрегата в изоляционном корпусе. Внутри блока размещен вентилятор, установлена система фильтрации, позволяющая устранить не только уличную пыль, но и предотвратить попадание в помещение насекомых. VENTS ВПА с фильтрацией дополнен электрическим калорифером для подогрева поступающих наружных воздушных масс. Производительность установок – 200-1500 м3/час, рабочее давление – 715 Па.

Cистема кондиционирования Daikin Ururu Sarara с притоком свежего воздуха

Особенностью устройства является возможность кондиционирования воздуха с добавлением свежего притока в закрытом помещении. Современная слип-система может не только подавать атмосферный воздух, но и при необходимости увлажнять его. Данная система способна обеспечить смену воздушных масс в помещении: в комнате площадью 24 м2 воздух полностью смениться за 2 часа непрерывной работы устройства. Кроме того, система оснащена иными функциями:

  • увлажнение: устройство способно обеспечить оптимальные показатели – 50 % влажности при температуре 22 градуса. Встроенные элемент в наружном блоке извлекает влагу из воздушных масс и равномерно распределяет ее по комнате;
  • осушение: устройство устраняет повышенную влажность в комнате без снижения температурных показателей, что очень важно в осенний и весенний периоды. В летние жаркие дни при повышенной влажности с помощью слип-системы можно осушить и охладить воздушные массы в комнате;
  • двухуровневое очищение воздуха в наружном и внутренних блоках. Установка фитокаталитического фильтра позволяет устранять с воздушных масс не только пыль и мелких насекомых, но избавляет от формальдегидов, вирусы, плесень;
  • обеспечение равномерного потока воздуха: заслонки с широким углом охвата могут направляться вниз или вверх, позволяя воздушным массам «расходиться» по помещению.

Моноблочные системы «Бризарт»

Моноблочные системы монтируются специалистами с гарантией

Устройства данного модельного ряда предназначены для вентилирования помещения площадью до 100 м2. Автоматизированная система способна обеспечить фильтрацию, подогрев и вентиляцию воздуха в квартире.

Таблица Модели приточных установок «Бризарт»

УстройтвоПроиз-тьКалориферВентиляторПлощадь комнатыГабариты устройства
Бризарт 350:эконом, стандарт, комфорт350м3/часмощность 1,2-4,8 кВт, напряжение - 220/380 Вмощность 105 Вт, напряжение питания 220 В50-75 м236,5х22х92 см, масса - 25 кг
Бризарт 500:эконом, стандарт, комфорт500м3/часмощность 1,2-4,8 кВт, напряжение - 220/380 Вмощность - 160 Вт, напряжение 220 В70-100 м236,5х22х92 см, масса - 25 кг

Монтаж стенного приточного клапана

  • Определить место под установку вентиляционного элемента. Идеальным вариантом является пространство между батареей и подоконником: поступающий свежий воздух перед распределением по комнате будет прогреваться в зимний период.
  • Пробурить сквозное отверстие, в которое будет установлен клапан.
  • Установить воздуховод: снаружи устройство должно быть на уровне стены, внутри помещения – выступать на 1 см.
  • С улицы закрепить вентиляционную решетку.
  • Закрепить корпус.

Важно! Корпус должен быть установлен очень плотно. Для крепления к воздуховоду используется уплотнитель.

Монтаж бесканальной системы вентиляции

Бесканальная вентиляция

  • Выбрать место монтажа. Идеальным является установка возле оконного проема.
  • Проделать отверстие на 2 см больше, нежели диаметр вытяжного канала.
  • Установить воздуховод и утеплить его с помощью минеральной ваты, стекловаты или вспененного полиэтилена.
  • Вытяжной канал закрыть защитной решеткой.
  • Внутри канала установить вентилятор.
  • Установить систему управления, подогрева с фильтрацией воздуха.

Монтаж канальной системы вентиляции

Прежде, чем приступить к монтажу вентиляции необходимо понять, что такое приточная вентиляция в квартире канального типа. Это относительно сложная система, обеспечивающая свежим воздухом все помещения: воздухообмен происходит посредством встроенных каналов. Для реализации канальной вентиляции необходимо разместить вентиляционные трубы под потолком на расстоянии до 1,5 м друг от друга.

Важно! Длина вентиляционных труб не должна превышать 3 м от приточной установки. Также при монтаже следует избегать частых поворотов и загибов: повороты 90 градусов и более недопустимы.

После монтажа «пути» воздуха можно приступать к установке принудительной системы вентиляции. Монтаж выполняется таким же образом, как и при установке местной вентиляции. Последний этап выполнения работ – подвод вентиляционных каналов.

Для качественной работы вентиляционной приточной системы важна не только подача свежего воздуха, но его устранение с квартиры. Как правило, вентиляционных общественных шахт вполне хватает для вывода отработанного воздуха. Вытяжка в кухонном помещении и установка вентилятора в ванной обеспечат чистым и свежим воздухом, устранят запахи и предотвратят появление племени и грибков.

ventkam.ru

расчёты, назначение, инструкция по монтажу, особенности

Всем известно, что только вентиляция может обеспечить приток свежего воздуха, как в жилые, так и в производственные помещения. Приточная вентиляция для квартиры также жизненно необходима — только циркулирование воздуха может создать тот самый, благоприятный для каждого человека, микроклимат, в котором он чувствует себя хорошо. Устройство вентиляции может быть выполнено как естественным путем, так и с использованием дополнительных механических устройств.

Расчет вентиляции

Вентиляция в квартирах

У каждого собственника помещения наверняка возникнет вопрос, как выполнить устройство приточной вентиляции и обеспечить ее бесперебойную работу. Все работы следует начинать с предварительных расчетов и чертежей — это позволит избежать ошибок при монтаже системы.

Система вентилирования воздуха в квартирах обычно проектируется в начальной стадии разработки проекта самого дома. Единственное, что впоследствии ее эффективность значительно снижается, поскольку спроектированная система работает только по естественному методу вентилирования помещений. Такой способ достаточно неактуален в настоящее время, поскольку стеклопакеты и герметичные двери препятствуют естественной циркуляции воздушных потоков в помещении, что приводит к элементарной нехватке кислорода. В квартирах это особенно сильно ощущается в зимний период.

Если приточно-вытяжная вентиляция в квартире будет устанавливаться вами самостоятельно, то изначально желательно произвести расчеты, в которых особое внимание нужно уделить следующим факторам:

  • необходимо определить мощность устройств, которые будут использоваться для притока свежего воздуха;
  • скорость, с которой новая партия воздуха будет поступать в комнату и уровень шума устройства;
  • определиться, будет ли использоваться калорифер на притоке воздуха — калорифер представляет собой устройство, которое нагревает холодный уличный воздух, пропуская его сквозь себя, и выдает в помещение теплые потоки, благодаря чему температура в комнате поддерживается постоянной.

Условия естественной вентиляции квартир

Для правильных расчетов используют специальные коэффициенты, которые установленные стандартами.

Зачем вообще нужна приточная вентиляция?

Сегодня, когда в обиход прочно вошли металлопластиковые двери на лоджиях, балконах, а обычные окна заменили стеклопакеты, то естественная вентиляция просто перестала эффективно работать. Поэтому позаботиться о вентилировании помещений приходится самостоятельно, используя для этого специальные устройства. Естественное проветривание также не сможет эффективно справиться с поставленной задачей, поскольку открывать окна необходимо как минимум на 20 минут каждые два часа, а кто захочет заниматься проветриванием, когда, например, за окном все 30 градусов мороза — при такой наружной температуре в комнате быстро станет холодно.

Без вентиляции и доступа свежего воздуха в квартиру воздух в ней становится сухим, влажность, необходимая для хорошего самочувствия, становится низкой. В результате из-за этого часто могут возникать головные боли. Исправить такое положение поможет установка приточной вентиляции в квартире, она обеспечит необходимый приток свежего уличного воздуха во все пространство квартиры.

Для повышения производительности системы в отверстия для притока монтируют вентиляторы, обеспечивающие принудительное поступление свежего воздуха внутрь помещения.

Создание приточной вентиляции

Устройство системы

Система приточной вентиляции в квартире включает в себя несколько составляющих элементов, применяемых для выполнения конкретных задач.

  1. В отверстия притока устанавливают специальные решетки, которые задерживают пыль и грязь, поступающие в помещение вместе с воздухом с улицы. Это обязательное условие для тех квартир, которые расположены на нижних этажах, вблизи трассы.
  2. Клапаны воздуховодов. Их задача заключается в регулировании объема воздуха, который необходим для данной комнаты. Также они препятствуют попаданию внутрь комнаты холодного воздуха, когда приточная вентиляция не работает.
  3. Фильтры для очистки. Обеспечивают более сильную степень очистки поступающих внутрь потоков воздуха. Поскольку вентиляционные решетки не в состоянии удержать микроскопические частицы пыли, то желательно дополнительно устанавливать и очищающие фильтры.
  4. Самый основной элемент всей системы вентиляции, это, конечно же, вентилятор. Именно это устройство нагнетает объемы необходимого воздуха.
  5. В случае, когда работа вентиляторов создает определенный дискомфорт образуемым ими шумом, например, в той же спальной комнате, к устройствам целесообразно дополнительно установить шумопглотители, весьма эффективно снижающие уровень шума.

    Устройство для приточной вентиляции квартиры

  6. Калориферы устанавливаются для моментального подогрева поступающих холодных потоков воздуха. Они обеспечивают поддержание постоянной температуры внутри комнаты.
  7. Автоматические устройства – предназначены для полной автоматизации работы всей системы приточной вентиляции. Они следят за температурой, давлением и поддерживают установленную производительность системы.

В настоящее время приточная вентиляция для квартиры может включать в себя и специальные камеры. Внутри нее расположены все элементы системы: фильтры, калориферы. Такая камера работает в автоматическом режиме и при подключении ее к притоку или оттоку воздуха, она будет поддерживать настройки, установленные вами.

Свежий воздух для кухни и санузла

Кухонное пространство и санузел — это как раз те помещения, которые больше всего нуждаются в создании приточной вентиляции, на кухне постоянно происходит процесс приготовления пищи. Там всегда содержатся в избытке продукты сгорания природного газа, которые при недостаточной циркуляции воздуха приводят к быстрому ухудшению самочувствия, а ванная комната с ее постоянной повышенной влажностью без достаточной вентиляции быстро приобретет неприятный затхлый запах внутри помещения, а на стенах вполне может появиться плесень или грибок.

Наиболее часто для вентиляции устанавливают снизу двери воздухозаборные решетки, поскольку санузел обладает небольшой площадью. Главное — это хорошо работающий вентиляционный канал для вывода отработанного воздуха. Для эффективной работы в вентиляционное отверстие можно также вмонтировать специальный вентилятор.

Для такого помещения необходимо покупать устройство, находящееся в защитном корпусе, поскольку в санузле повышена влажность. Защитный корпус не только защитит прибор от попадания внутрь конденсата, но и сделает его работу более безопасной.

Если не хочется портить красивую дверь врезкой вентиляционных решеток и уж совершенно нет желания ее менять, желательно оставить между полом и дверью расстояние хотя бы в 2 см. Этого будет вполне достаточно для того, чтобы свежий воздух поступал в помещение.

Вентиляция с рекуперацией тепла

Не стоит обходить и новую сегодня, но пользующуюся вполне высоким спросом, приточную систему вентиляции с функцией рекуперации тепла. Такие системы значительно экономят расходы, идущие на обогрев квартиры. Вентиляция, работающая по принципу рекуперации, вполне заменяет собой устанавливаемые на приток воздуха калориферы.

В настоящее время есть много моделей, которые можно установить в вытяжные отверстия, тем самым компенсировав потери тепла при выходе отработанного воздуха наружу. В магазинах представлена и компактная приточная вентиляция в квартире, имеющая встроенные фильтры, которая идеально очищает за счет этого воздух и способствует отличной циркуляции воздушных потоков.


По производительности и мощности установки, работающие по принципу рекуперации, подразделяются на несколько видов. Есть очень мощные модели, которые способны возвращать обратно в помещение до 85% теплого воздуха, есть менее мощные модели, у которых компенсация тепла составляет всего лишь 40-50%.

Учитывая обустройство квартир современными утепляющими материалами, наличие стеклопакетов и герметичных дверей, установка приточной вентиляции в квартире — это жизненная необходимость, которая помогает обеспечить благоприятный микроклимат и комфорт. И самое главное — приточная вентиляция может быть установлена самостоятельно, что значительно сэкономит средства семейного бюджета.

oventilyatsii.ru

Приточная вентиляция в комнате – зачем нужна, требования, как сделать своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
