Кварцевая лампа – область применения и критерии выбора

Давно известный факт, что под воздействием солнечных лучей прекращается распространение вирусов и убиваются многие опасные для здоровья микроорганизмы. Основываясь на исследованиях, показавших, что данный эффект обеспечивается лучами невидимого диапазона, длина которых до 320 нанометров, был создан прибор, излучающий ультрафиолет – кварцевая лампа. Благодаря ей можно проводить обеззараживание помещений, окружающих предметов и бороться с различными заболеваниями в организме, непосредственно воздействуя на слизистые и кожный покров.

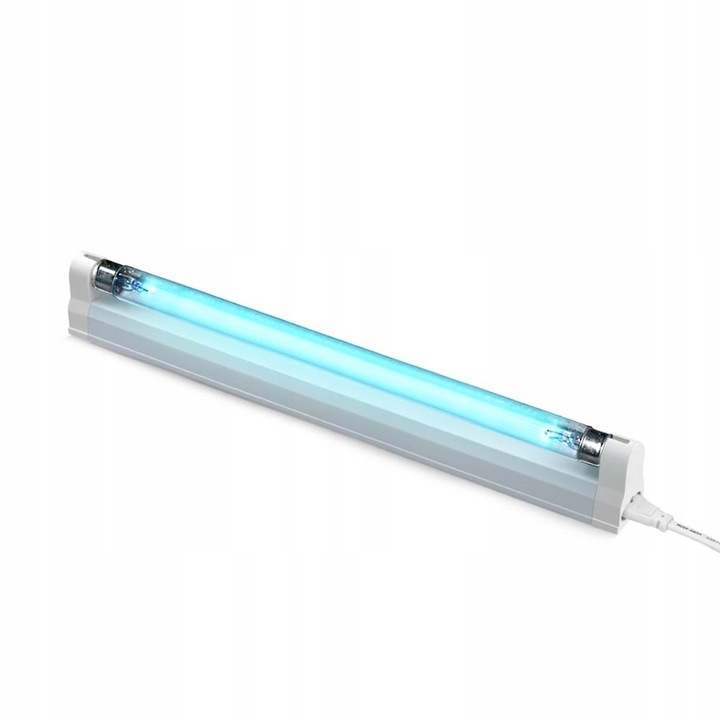

Принцип действия кварцевых ламп

Вначале следует разобраться в конструктивных особенностях и понять, как работает прибор. Стандартная УФ-лампа – это колба, наполненная газом, имеющая на своих концах электроды. При включении возникает электрическая дуга, испаряющая газ – начинают вырабатываться ультрафиолетовые лучи. Также полезно знать, что такое сам ультрафиолет. Это невидимое человеческому глазу излучение в спектре между видимым и рентгеновским излучением, имеющее длины волн 400-10 нм. Оказываемые им эффекты в спектральных областях различаются. В биологии выделяют три основных диапазона УФ:

A – 315-400 нм, ближний ультрафиолет;

B – 280-315 нм;

С – 200-280 нм, дальний ультрафиолет, который является бактерицидным.

Под действием УФ-С происходит дезактивация ДНК бактерий, вирусов, грибков и прочих патогенных микроорганизмов, пропадает их способность к размножению и возможность вызывать заболевания. Всего за 20 минут работы лампы способны уничтожить до 99% всех опасных микробов в помещении, что особенно актуально в период сезонных эпидемий.

Разновидности кварцевых ламп

Выделяют два типа кварцевых ламп, различающихся назначением:

1. Бактерицидные облучатели для кварцевания помещений – это устройства, имеющие спектр ультрафиолетового излучения 200-280 нм. Трудно перечислить, какие микробы убивает бактерицидная лампа, поскольку их перечень достаточно большой.

Основные из них: стрептококки, стафилококки, туберкулезная, дифтерийная, кишечная палочка, грибки, плесень, дрожжи, грипп и другие вирусы, микробы, болезнетворные микроорганизмы. Данные лампы бывают озоновые и безозоновые, подробнее можно узнать на сайте Med-magazin.ua;

2. Кварцевые лампы с длиной волн 240-280 нм для профилактических и лечебных целей. Еще во времена нашего детства в поликлиниках, больницах, санаториях и других медучреждениях применялись приборы тубус-кварц. Лечение ими осуществляется с помощью специальных насадок. Сегодня такие приборы многие приобретают для дома, для этого производители разработали отдельные приборы для детей, подростков и взрослых. Они доказали свою эффективность для лечения ОРЗ, ангины, отитов и др. Также они нашли широкое мнение в дерматологии, стоматологии, педиатрии, косметологии, хирургии и других отраслях медицины.

Какие бывают бактерицидные облучатели

Приборы, предназначенные для санитарной, противоэпидемической обработки помещений бывают озоновые и безозоновые. И те, и другие одинаково эффективны для борьбы с патогенными микроорганизмами, находящимися в воздухе и на окружающих предметах, но имеют конструктивные различия и особенности применения.

• Озоновые – в них происходит выделение озона, возникающего при вступлении ультрафиолетового излучения в реакцию с кислородом. Для здоровья высокая концентрация озона, которая возникает в закрытом помещении, представляет опасность, поэтому кварцевание проводится в отсутствие людей, животных и растений. После проведения процедуры обеззараживания, комнату необходимо проветрить. Цена озоновых ламп самая низкая;

• Безозоновые – особенность конструкции заключается в том, что у колбы имеется увиолевое покрытие, которое предупреждает выход озона выше допустимых пределов. Таким образом безозоновые приборы не опасны для человека – он может оставаться в помещении и после кварцевания не требуется проветривание.

Кварцевые лампы для лечения

Показаниями к применению кварцевых ламп являются:

— Дефицит витамина Д, профилактика рахита, что характерно для детей;

— Простудные, вирусные, воспалительные и хронические заболевания ЛОР-органов: грипп, гайморит, синусит, ринит, отит, фаринготрахеит, ларинготрахеит, бронхит, тонзиллит, астма и др. ;

— Кожные заболевания и раны: угри, акне, язвы, фурункулы, экзема, абсцессы, карбункулы, пролежни, ожоги, обморожения, чистые и гнойные раны;

— Заболевания десен и ротовой полости: острый пародонтит, хронический пародонтоз, гингивит, стоматит, инфильтраты после удаления зубов;

— Гинекологические проблемы: вульвит, эрозия, бартолинит, кольпит, острые и подострые воспалительные процессы;

— Ранние детские заболевания: мокнущий пупок, ограниченные формы стафилодермии, экссудативного диатеза;

— Травмы. При ушибах мягких тканей для предупреждения нагноения, кровоизлияний их рассасывания. При переломах костей для улучшения фосфорно-кальциевого обмена, ускорения срастания;

— Радикулопатия и невралгия.

Это далеко не весь перечень проблем, при которых доказано лечебное действие кварцевой лампы, подробнее с показаниями к применению можно ознакомиться в инструкции к прибору.

К противопоказаниям относятся:

— Фотодерматозы, непереносимость УФ-лучей;

— Онкология;

— Туберкулез в активной форме;

— Системные заболевания соединительных тканей;

— Частые кровотечения;

— Гипертиреоз;

— Выраженный атеросклероз;

— III степень артериальной гипертензии;

— II и III степень нарушения недостаточности кровообращения;

— Лихорадочные состояния;

-Выраженный атеросклероз;

— Первые 3 недели после инфаркта миокарда;

— Инсульт;

— Обострение язвы, панкреатита;

— Печеночная и почечная недостаточность;

— Хронический гепатит в активной фазе;

— Кахексия.

Для кварцевания помещения противопоказания отсутствуют.

Что учитывать при покупке

Прежде чем купить прибор, нужно определиться со следующим:

1. Цель применения – санобработка и обеззараживание помещений или лечение. Можно приобрести универсальную кварцевую лампу с тубусами (насадками) для лечения и ее же использовать для обработки небольших помещений;

2. Мощность лампы – если устройство необходимо для кварцевания помещения, то следует руководствоваться его размером. В инструкции написано, на какую площадь рассчитана лампа;

3. Модель – если лампа будет использоваться для лечения, то можно выбрать модель для самых маленьких «УФИТ-СМ Солнышко Беби», для детей от 8 лет — «УФИТ-СМ Солнышко Юни», для взрослых SUN POWER BactoSfera и др.

Для дома рекомендуется приобретать безопасную безозоновую лампу или универсальную модель тубус-кварц, что позволит всегда быть во всеоружии.

Кварцевание помещений при коронавирусе — Статья на сайте Mednova

Кварцевание — одна из наиболее эффективных обеззараживающих процедур. Облучение кварцевой лампой существенно снижает риск заражения болезнями, передающимися воздушно-капельным путем. В отличие от антисептиков, кварцевая лампа убивает микробы не только на поверхностях, но и в воздухе.

Благодаря высокой эффективности и продуктивности метод кварцевания десятилетиями широко используется в медицинской практике. Эффективно ли кварцевание при коронавирусе и как правильно выполнять процедуру дезинфекции, поговорим в этой статье.

Как правильно проводить кварцевание помещений

Кварцевание — это обработка помещения посредством кварцевой лампы. Процедура давно зарекомендовала себя как надежное средство в борьбе с инфекциями. Однако для того чтобы дезинфекция при помощи кварцевой лампы оказалась эффективной, ее следует правильно проводить. Обычно кварцевание помещений осуществляется в течение 30-40 минут, не менее 2 раз в день.

Перед использованием кварцевой лампы необходимо ознакомиться с инструкцией. Все лампы, предназначенные для кварцевания, имеют разную мощность. Чтобы правильно выбрать дезинфектор, важно исходить из площади комнаты. Производитель всегда указывает, на какую площадь рассчитана лампа, а также время, за которое она может очистить помещение. Например, комнату площадью 12 м2 кварцевая лампа дезинфицирует примерно 30 минут. Пренебрегать этим правилом нельзя, в противном случае кварцевание окажется неэффективным.

Основные правила кварцевания помещений:

  • Перед проведением кварцевания комнату необходимо освободить. Излучение может причинить вред людям, животным и комнатным растениям.
  • Обслуживающий персонал должен надеть специальные защитные очки. При попадании на слизистую оболочку глаза лучи кварцевой лампы способны вызвать ожог роговицы.
  • Лампу нужно расположить в центре комнаты. Или поместить ее так, чтобы излучение попало на максимально возможное количество предметов.
  • После окончания сеанса помещение следует проветрить в течение 5-7 минут. Это поможет удалить из комнаты озон, заменив его кислородом.
  • Категорически не рекомендуется использовать слишком мощные лампы для небольших помещений. Переизбыток облучения может иметь негативные последствия для здоровья людей.

Принцип работы кварцевой лампы

Кварцевая лампа — источник ультрафиолетовых лучей С-типа (с длиной волны от 205 до 315 НМ). Корпус из кварцевого стекла, в который помещена лампа, способствует образованию озона. Будучи ядовитым, это вещество разрушает патогены, находящиеся в воздухе и на поверхностях вещей. Излучение вызывает необратимые процессы в ДНК-структуре микроорганизмов, что приводит к их гибели.

Кварцевание помещений губительно воздействует на инфекционные микроорганизмы, в числе которых:

  • грибы;
  • дрожжи;
  • вирусы;
  • бактерии;
  • плесень;
  • споры.

Неотъемлемый признак кварцевания — характерный запах в помещении, являющийся признаком озона. Этот компонент имеет высокие окисляющие свойства, поэтому в больших дозах он токсичен. При неправильном пользовании кварцевая лампа может вызвать ожоги глаз и кожи. Однако при соблюдении мер безопасности кварцевые лампы не несут угрозы здоровью.

Кварцевые лампы называют облучателями открытого типа. Существуют также облучатели закрытого типа, называемые бактерицидными лампами. Они более просты в эксплуатации, однако обладают меньшей эффективностью в борьбе с патогенами.

Помогает ли кварцевая лампа в борьбе с COVID-19?

Кварцевая лампа — одно из наиболее эффективных средств в борьбе с вирусами, передающимися воздушно-капельным путем. Она способна защитить от заражения коронавирусной инфекцией COVID-19. По утверждению ученых, возбудитель заболевания может сохранять активность вне организма около 10 часов. Поэтому кварцевание при коронавирусе — эффективный метод борьбы с инфекцией.

Однако стоит помнить, что кварцевание — поверхностный способ обеззараживания, который не проходит вглубь материалов. Для качественного обеззараживания в комнате не должно находиться мягкой мебели, т.к. молекулам озона доступны лишь твердые поверхности. Что же касается текстиля, патогенные микроорганизмы могут проникнуть внутрь волокон, поэтому кварцевание не будет эффективным.

Кварцевание при коронавирусе также не имеет пролонгированного действия. Излучение уничтожает вирус после того, как носитель инфекции оказался в помещении. Однако эффект не сохраняется после завершения процесса кварцевания. Процедура позволяет уничтожить уже попавшие в помещение микробы, но от новых патогенов не защищает.

Вывод

Качественная дезинфекция очень актуальна в связи с распространением коронавирусной инфекции COVID-19. Весьма эффективным профилактическим средством является кварцевание помещений. Применение кварцевой лампы — надежный и простой способ очищения закрытого пространства. Кварцевание при коронавирусе не может гарантировать 100%-ную защиту от заражения, однако значительно снижает риск заражения. Чтобы процедура оказалась максимально эффективной, важно соблюдать правила ее выполнения и придерживаться инструкции.

Как работают кварцевые часы и часы

Как работают кварцевые часы и часы — Объясните это

Вы здесь: Домашняя страница > Гаджеты > Кварцевые часы и часы

  • Дом
  • индекс А-Я
  • Случайная статья
  • Хронология
  • Учебное пособие
  • О нас
  • Конфиденциальность и файлы cookie

Реклама

org/Person»> Криса Вудфорда. Последнее обновление: 28 декабря 2021 г.

Вы можете не верить в астрологию, но нет сомнений, что планеты управляют нашей жизнью. Мы встаем, когда восходит солнце (или когда-нибудь после) и ложитесь спать, когда он установится. У нас есть календарь, основанный на дни, месяцы и годы — периоды времени, связанные с тем, как Луна и Земля движутся вокруг Солнца по небу. На протяжении большей части истории люди находили этот вид «астрономического хронометража» достаточно хорошим для их потребности. Но по мере того, как мир становился все более безумным и сложные люди должны были вести счет часам, минутам и секунды, а также дни, месяцы и годы. Это означало, что нам нужно точные способы измерения времени. Маятниковые часы и механические часы были лучшим способом сделать это. Сегодня многие используют 9кварцевые часы 0033 и вместо них часы

— но что это такое и как они работа?

Фото: Кварц действительно дешев, и часы, в которых он используется, почти не нуждаются в движущихся частях. Вот почему сейчас он используется даже в самых недорогих часах. Поскольку они настолько точны и надежны, это очень выгодно, поэтому на циферблатах таких часов гордо красуется слово «кварц». Обратите внимание, что это аналог часы (одни со стрелками): кварцевые часы и часы не обязательно должны быть цифровыми (иметь цифровые дисплеи).

Содержание

  1. Как работают обычные часы
  2. Как работают кварцевые часы
  3. Внутри кварцевых часов
  4. Почему кварцевые часы вообще отстают или отстают?
  5. Но как на самом деле работает кварцевая насадка ?
  6. Узнать больше

Как работают обычные часы

Все мы знаем, что часы показывают время, но вы когда-нибудь останавливались, чтобы подумайте, как это сделать? Вероятно, самые простые часы, которые вы могли бы сделать говорящие часы. Если вы считаете секунды, повторяя фразу это занимает ровно одну секунду, чтобы сказать (например, «слон один», «слон два», «слон три».

..), вы обнаружите, что умеете следить за временем точно. Попробуйте. Скажи своим слонам от одного до шестидесяти и посмотри насколько хорошо вы держите время в течение минуты по сравнению с вашими часами.

Неплохо, а? Проблема в том, что у большинства из нас есть дела поважнее. день, чем сказать «слон». Вот почему люди изобрели часы. Некоторые из самые ранние часы использовали качающиеся маятники, чтобы отсчитывать время. Маятник — это длинный стержень или груз на веревке, которая качается вперед и назад. В 1583 г. итальянский физик Галилео Галилей (1564–1642) открыл, что маятнику определенной длины требуется одно и то же время, чтобы вернуться назад и так далее, независимо от того, насколько он тяжелый или насколько большой будет его раскачивание. Он понял это, наблюдая за огромной лампой, раскачивающейся на цепи из потолок Пизанского собора в Италии и, используя свой пульс, измерял время движения взад и вперед. В часах работа маятника заключается в регулировании скорости зубчатых колес (блокирующих колес с нарезанными на их краях зубьями).

Шестеренки подсчитывают количество прошедших секунд и преобразуют их в минуты и часы, отображаемые на стрелках, которые вращают циферблат. Другими словами, шестеренки в маятниковых часах на самом деле просто считая слонов.

Фото: Сила маятника: Этот качающийся стержень (с грузом внизу) отсчитывает время в напольных часах. Это было одно из великих открытий, которыми мы обязаны Галилею.

Вы можете сделать часы с маятником, привязав груз к куску нить. Если длина нити около 25 см (10 дюймов), маятник раскачиваться вперед и назад примерно раз в секунду. Более короткие строки будут качайте быстрее, а длинные струны медленнее. Проблема с часами, как это то, что маятник будет продолжать останавливаться. Сопротивление воздуха и трение скоро израсходует свою энергию и остановит его. Вот почему в маятниковых часах есть пружины. Раз в день или около того, вы заводите пружина внутри часов для накопления потенциальной энергии, необходимой для движения маятника. на следующие 24 часа. Когда пружина раскручивается, она приводит в действие шестерни. внутри часов. Через механизм качелей, называемый спуск , маятник заставляет шестерни вращаться с определенной скоростью — и вот как шестерни идут в ногу со временем. Карманные часы, очевидно, слишком малы, чтобы иметь маятник внутри него, поэтому он использует другой механизм. Вместо маятник, он имеет балансовое колесо , которое сначала поворачивается в одну сторону, а затем затем другой, управляемый гораздо меньшим спусковым механизмом, чем тот, что в маятниковые часы.

Подробнее обо всем этом вы можете узнать в нашей отдельной статье про маятник часы.

Рекламные ссылки

Принцип работы кварцевых часов

Фото: Кристаллы кварца. Фото предоставлено Геологической службой США.

Проблема маятниковых и обычных часов в том, что вы нужно постоянно помнить, чтобы намотать их. Если вы забудете, они остановятся — и вы понятия не имею, который час. Еще одна проблема с маятниковыми часами заключается в том, что они зависят от силы тяжести, которая весьма незначительно меняется от места к месту; это означает, что маятниковые часы показывают время на больших высотах иначе, чем на уровне моря! Маятники также меняют свою длину при изменении температуры. немного расширяется в теплые дни и сжимается в холодные дни, что делает их менее точными снова.

Кварцевые часы решают все эти проблемы. Они питаются от батареи и, поскольку они используют так мало электроэнергии, батарея часто может работать несколько лет, прежде чем вам потребуется ее заменить. Они также намного точнее, чем маятниковые часы. Кварцевые часы работают совершенно иначе, чем маятниковые и обычные часы. У них все еще есть шестеренки внутри, чтобы считать секунды, минуты и часов и проведите стрелками по циферблату. Но шестерни есть регулируется крошечным кристаллом кварца вместо качающегося маятника или подвижное балансовое колесо. Гравитация вообще не фигурирует в работе, поэтому кварцевые часы показывает время так же хорошо, когда вы поднимаетесь на гору Эверест, как и когда вы в море.

Фото: Кварцевый генератор от часов. Вы можете увидеть, насколько он мал, взглянув на самое последнее фото на этой странице. Это деталь под номером «5» на картинке. Вы можете видеть, что находится внутри контейнера — небольшая электронная настройка. fork — на двух замечательных фотографиях с Викисклада здесь и здесь.

Кварц звучит экзотично — с буквами «q» и «z» это отличное слово для игры. Эрудит — но на самом деле это один из самых распространенных полезных ископаемых на Земле. Он сделан из химического соединения под названием кремний. диоксид (кремний также используется для изготовления компьютерных микросхем), и вы можете найти его в песке и большинстве типов камней. Возможно, самое интересное в кварце то, что он пьезоэлектрический. Это означает, что если вы сожмете кристалл кварца, он создаст крошечную электрическое напряжение. Верно и обратное: если подать напряжение на кусок кварца, он вибрирует с определенной частотой (встряхивает точное количество раз в секунду).

Фото: Может быть, у вас дома есть такой декоративный кристалл аметиста фиолетового цвета? Это тип кварца, который приобретает свой цвет из-за того, что железо заменяет часть кремния в чистом кварце.

Внутри кварцевых часов батарея посылает электричество в кристалл кварца через электронную схему. Кристалл кварца колеблется (колеблется взад-вперед) с точная частота: ровно 32768 раз в секунду. схема подсчитывает количество вибраций и использует их для генерации регулярные электрические импульсы, один в секунду. Эти импульсы могут питать ЖК-дисплей (показывающий время в числовом виде) или они могут управлять небольшим электродвигателем (фактически крошечным шаговым двигателем), вращая зубчатые колеса, которые вращают секундную, минутную и часовую стрелки часов.

Внутри кварцевых часов

Теоретически это работает так:

  1. Батарейка обеспечивает ток для микросхемы
  2. Схема микрочипа делает кварцевый кристалл (точно вырезанный и имеющий форму камертон) колеблются (вибрируют) 32768 раз в секунду.
  3. Схема микрочипа обнаруживает колебания кристалла и превращает их в регулярные электрические импульсы, один в секунду.
  4. Электрические импульсы приводят в действие миниатюрный электрический шаговый двигатель. Это преобразует электрическую энергию в механическую.
  5. Электрический шаговый двигатель вращает шестерни.
  6. Механизмы вращают стрелки по циферблату, чтобы отсчитывать время.

На практике…

А вот так в реальности выглядят кварцевые часы изнутри. Ни при каких обстоятельствах не разбирайте свой, если хотите, чтобы он снова заработал. Вы не можете увидеть все эти детали, просто сняв заднюю крышку часов. Показанные здесь часы пришли бесплатно с пакетом кукурузных хлопьев (серьезно!), и они были сломаны до того, как я их открыл. Но потом еще больше сломалось…

  1. Аккумулятор.
  2. Электрический шаговый двигатель.
  3. Микрочип.
  4. Цепь соединяет микросхему с другими компонентами.
  5. Кварцевый генератор.
  6. Винт с коронкой для определения времени схватывания.
  7. Механизмы поворачивают часовую, минутную и секундную стрелки с разной скоростью.
  8. Крошечный центральный стержень удерживает руки на месте.

Почему кварцевые часы вообще отстают или отстают?

Если кварц настолько удивителен, вы можете задаться вопросом, почему кварцевые часы не всегда показывают время с абсолютной точностью. Почему он все еще выигрывает или теряет секунды здесь и там? Ответ в том, что кварц вибрирует с разной частотой при разных температурах и давлениях поэтому на его хронометраж в незначительной степени влияет потепление, охлаждение и постоянно меняющийся мир вокруг нас. Теоретически, если вы все время держите часы на запястье (а это более или менее постоянная температура), он будет лучше держать время, чем если бы вы его включали и выключали (вызывая довольно резкое изменение температуры каждый раз). Но даже если бы кварцевый кристалл мог вибрировать с совершенно постоянной частотой, то, как он установлен в своей цепи, крошечные дефекты зубчатой ​​​​передачи, трение и т. д., также могут привести к мельчайшим ошибкам в отсчете времени. Всех этих эффектов достаточно, чтобы ввести погрешность до секунды в день в типичных кварцевых часах. (имейте в виду, что секунда, потерянная в один день, может быть компенсирована секундой, полученной на следующий день, поэтому общая точность может быть всего несколько секунд в месяц).

Но как на самом деле работает кварцевая насадка

?

Вы можете найти это достаточным объяснением, и, если так, вы можете прекратить чтение сейчас. Далее следует более подробное обсуждение того, как генератор на кварцевом кристалле на самом деле работает для тех, кто хочет немного больше глубины. Я должен предупредить вас, что если у вас нет степени в области электроники инженерии, схемы кварцевых кристаллов очень быстро становятся очень сложными. я собираюсь дать вам очень краткая, упрощенная версия того, что происходит, и несколько указаний для дальнейшего чтения, чтобы вы можете копнуть глубже, если хотите.

Главное, что нужно помнить о кварце, это то, что он пьезоэлектрический: он будет вибрировать, когда вы подадите в него электричество, или выдаст электричество, когда вы его вибрируете. Кварцевый осциллятор использует пьезоэлектричество в обоих направлениях — одновременно!

То, как я нарисовал свою диаграмму выше, выглядит так, как будто кристалл кварца отделен от схема микросхемы, но на самом деле кристалл является неотъемлемой частью этой схемы, подключенной к ней двумя электродами. Их хорошо видно на большом фото внутренностей часов и на фото самого осциллятора: это две маленькие ножки серебристого цвета, торчащие из цилиндрического металла случай. По сути, кварцевый генератор — это просто еще один компонент, включенный в схему микросхемы, точно так же, как резистор или конденсатор.

Я говорю «схема», но проще всего представить генератор как часть двух отдельных схем, каждая из которых находится на одном микрочипе. Первая цепь (назовем ее входной) возбуждает кварцевый кристалл импульсами электричества. Подача электричества в кварц заставляет его вибрировать (или, если хотите, колебаться или резонировать). через то, что иногда называют обратным пьезоэлектрическим эффектом (где электричество производит вибрации). Генератор настроен таким образом, что кварц вибрирует ровно 32768 раз в секунду. А теперь вспомните обычный пьезоэлектрический эффект: когда кусок кварца вибрирует, он генерирует электрическое напряжение. Вторая схема на микросхеме определяет это «выходное напряжение». (колеблется 32768 раз в секунду) и делит свою частоту, чтобы произвести один раз в секунду импульсы, которые приводят в действие двигатель, питающий шестерни. В часах с цифровым дисплеем вместо шестерен чип многократно делит частоту генератора, чтобы управлять сегментами часов, минут и секунд (как показано на иллюстрации ниже).

Художественное произведение: Как кварцевый осциллятор приводит в действие цифровые часы с отображением часов и минут и мигающим двоеточием между ними («12:32») для обозначения прошедших секунд. Генератор (желтый) вибрирует 32 768 раз в секунду. Двоичный делитель (синий, слева) делит это на два 15 раз (так что 32768 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 ÷2 = 1) для создания импульса частотой 1 Гц (один в секунду), который управляет мигающим двоеточием. Сам сигнал 1 Гц от делителя делится на 60, чтобы получить минуты, и еще на 12, чтобы получить часы. Эти сигналы управляют серией драйверов (красные), которые питают сегменты цифрового дисплея. Работа из патента США 3 863 436: Твердотельные кварцевые часы Джека Шварцшильда и Рэймонда Боксбергера, Timex. 4, 19 февраля75, любезно предоставлено Управлением по патентам и товарным знакам США.

В одной из ранних форм кварцевого генератора на кристалле кварца было установлено два набора электродов. Первый набор был подключали к входной цепи и подавали электричество в кристалл, заставляя его вибрировать. Когда кристалл вибрируя, он генерировал пьезоэлектрическое напряжение. Это было обнаружено вторым набором электродов (застрял к другой части того же кристалла) и подается на выходную цепь. Когда кварцевая технология была миниатюризирована для использования в компактных наручных часах, стало ясно, что меньшие нужны были генераторы, а для двух пар электродов места не было. Вот почему современные осцилляторы используйте одну пару электродов как для стимуляции кристалла энергией, так и для обнаружения его вибраций.

Это все, что я собираюсь вам сказать. Если вы хотите узнать больше, вы можете взглянуть на следующее источники. Имейте в виду, что они сложны и трудны для понимания, если у вас нет каких-либо знаний в области электронной техники.

Дальнейшее чтение

Общее
  • Кварцевый осциллятор: подробное введение из Википедии. Это одна из тех немного сбивающих с толку статей в Википедии, которые, вероятно, будут понятны только людям, которые достаточно разбираются в предмете, чтобы написать статью. Тем не менее, это разумная отправная точка для дальнейших исследований.
  • Хрустальные часы В.А. Маррисон, Труды Национальной академии наук Соединенных Штатов Америки, Vol. 16, № 7 (15 июля 1930 г.), стр. 496–507. Одна из самых ранних статей по технологии кристаллов кварца, написанная одним из ее пионеров.
История
  • Эволюция кварцевых часов, Уоррен А. Маррисон, Технический журнал Bell System, Vol. XXVII, стр. 510–588, 1948. Это превосходный, увлекательный, исчерпывающий и подробный документ, излагающий историю кварцевого хронометрирования. Но учтите, что это сложная статья из технического журнала. [Архивировано через Wayback Machine и доступно в других форматах на Интернет-архив.]
  • Современные разработки в области точных часов А. Л. Лумиса (Лаборатория Лумиса) и В. А. Маррисона, IEE Electrical Engineering, Vol. 51, № 2, февраль 1932 г. Еще один классический отчет из архивов двух ключевых пионеров. (Статья по подписке загружена в электронном виде в 2013 г.)
  • Вариации и комбинации: изобретение и развитие технологий кварцевых часов в AT&T, Шауль Кацир, Icon, Международный комитет истории технологий (ICOHTEC), Vol. 22 (2016), стр. 78–114. Подробный обзор того, как кварцевые часы были разработаны Уорреном Маррисоном и его коллегами.
Патенты
  • Патент № 1,472,583: Метод поддержания электрических токов постоянной частоты, Уолтер Г. Кэди, Бюро по патентам и товарным знакам США, 1923 г. Кэди был американским физиком, который помог первопроходцам в практическом использовании пьезоэлектричества, включая кварцевые генераторы.
  • Патент № 2 133 642: Электрическая система Джорджа У. Пирса, Ведомство США по патентам и товарным знакам, 1924 г. Пирс был гарвардским физиком, внесшим ряд важных вкладов в электронику в начале 20 века. Этот его ключевой патент включает в себя исчерпывающее (но чрезвычайно подробное) описание того, как работают различные генераторы Пирса (один из наиболее популярных типов генераторных цепей).

Подробнее

На этом сайте

  • Заводные механизмы
  • Часы с маятником
  • Пьезоэлектричество

Книги

  • О времени Адама Франка. Oneworld, 2013. Бесконечная история часов от солнечных до квантовых часов.
  • Искаженное время автора Клаудия Хаммонд. HarperCollins, 2013. Как мы воспринимаем время — и правильно ли говорить, что наше ощущение времени «все в уме»? По сути, научно-популярный справочник по психологии времени.
  • История часов Эрика Брутона. Книжные продажи, 2004. Краткое введение в часы, древние и современные.
  • Пип Пип: Взгляд со стороны на время Джей Гриффитс. HarperCollins, 2000. Как мы воспринимаем время, когда проходит наша жизнь. Необычное, наводящее на размышления руководство о том, как время движется в нашей жизни и наоборот.

Статьи

  • Зал славы бытовой электроники: наручные часы Casio F-91W от Брайана Санто. IEEE Spectrum, 7 ноября 2019 г.. Празднование точных и доступных цифровых часов.
  • Краткая история хронометража Эдварда Грина. BBC News, 26 августа 2004 г. Краткая история современного спортивного хронометрирования.
  • Кварцевые аналоговые часы: чудо-машина, автор Х. Ричард Крейн. Учитель физики, ноябрь 1993 г. Краткий обзор с несколькими хорошими диаграммами и упрощенным объяснением того, как работает крошечный шаговый двигатель в часах.

Патенты

Для получения более глубоких технических деталей попробуйте:

  • Патент США 3,863,436: Твердотельные кварцевые часы Джека Шварцшильда и Рэймонда Боксбергера, Timex. 4 февраля 1975 г. В этом относительно простом для понимания патенте описываются типичные современные электронные часы с цифровым дисплеем. На рис. 3 и в сопроводительном тексте показано, как сигнал от кварцевого генератора с частотой 32 768 Гц многократно делится микросхемой интегральной схемы для драйверов часов, минут и секунд, питающих дисплей.
  • Патент США 3,803,828: Подстройка резистора для кварцевого генератора Юджина Килера и Роберта Шапиро, Timex. 16, 19 апреля74. В этом более раннем патенте описывается типичная «подстроечная» схема, с помощью которой кварцевый генератор можно использовать для питания часов с высокой точностью.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2006, 2015. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2006/2015) Кварцевые часы. Получено с https://www.explainthatstuff.com/quartzclockwatch.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

  • Средства связи
  • Компьютеры
  • Электричество и электроника
  • Энергия
  • Машиностроение
  • Окружающая среда

  • Гаджеты
  • Домашняя жизнь
  • Материалы
  • Наука
  • Инструменты и инструменты
  • Транспорт

↑ Вернуться к началу

Галогенные лампы — как они работают и история

Галогенная лампа

Яркий и Compact
History
(с 1953 г. по настоящее время)

Введение и статистика Варианты дизайна

Как Они работают

Изобретатели и разработки

Введение:
Галогенная лампа также известна как галогенная кварцевая и вольфрамовая галогенная. лампа. Это усовершенствованная форма лампы накаливания. лампа. Нить состоит из пластичного вольфрама и расположена в газовая лампа, как и стандартная вольфрамовая лампа, однако газ в галогеновой лампочке находится под более высоким давлением (7-8 атм). Стеклянная колба изготавливается из плавленого кварца, высококремнистого стекла или алюмосиликатного. Этот Колба прочнее стандартного стекла, чтобы выдерживать высокое давление. Эта лампа является отраслевым стандартом для рабочего освещения и кино/телевидения. освещения благодаря компактным размерам и высокой светоотдаче. Галогенная лампа медленно заменяется белыми светодиодными лампами, миниатюрными HID и люминесцентные лампы. Галогенки повышенной эффективности с 30+ люменами за ватт может изменить снижение продаж в будущем.

Все кредиты и источники расположены внизу каждой страницы освещения

Преимущества/Недостатки:

Преимущества:
— Галоген Лампы маленькие и легкие
— Низкая себестоимость
— В них не используется ртуть, как в КЛЛ (флуоресцентных) или ртутных лампах
— Лучшая цветовая температура, чем у стандартных ламп накаливания (2800-3400 К), он ближе к солнечному свету, чем более «оранжевый» стандартный вольфрам.
-Более длительный срок службы, чем у обычной лампы накаливания
-Мгновенное включение на полную яркость, без времени прогрева, возможность диммирования

Недостатки:
— Чрезвычайно горячий (легко может вызвать сильные ожоги) если к лампе прикоснуться).
— Лампа чувствительна к маслам, оставшимся на коже человека, если прикоснуться к ней. лампочка голыми руками оставшееся масло нагреется один раз лампа активирована, это масло может вызвать дисбаланс и привести к разрыв луковицы.
— Взрыв, лампочка способна взорваться и отправить осколки горячего стекла наружу. Экран или слой стекла снаружи лампы может защитить пользователи.
— Не так эффективны, как газоразрядные лампы (металлогалогенные и натриевые)

Видео . 6 минут. (YouTube не должен быть заблокирован на вашем сервере и флэш-плагины)

Статистика
* Люмен на ватт: 10–35
* Срок службы лампы: 1700–2500 часов
* CRI 100 (наилучшее возможное)
* Цветовая температура: 2800 — 3400 K
*Время прогрева: мгновенное

Общий использует: 8 проекторы мм (первое использование в 1960 г. )
Портативные рабочие фонари
Освещение для кино/телепередач
Домашнее внутреннее освещение (малая мощность)
Домашнее и коммерческое наружное освещение (большая мощность)
Автомобильные фары



1. Как это работает 2. Вариации и использование 3. Изобретатели и разработки

1. Как это работает

Галогенная лампа имеет вольфрамовую нить накаливания аналогична стандартной лампе накаливания, однако лампа намного меньше для той же мощности и содержит газообразный галоген в лампочка. Галоген важен тем, что останавливает почернение и замедляет истончение вольфрамовой нити. Это продлевает жизнь колбы и позволяет вольфраму безопасно достигать более высоких температур (поэтому делает больше света). Лампочка должна стоять выше температуры, поэтому плавленый кварц часто используется вместо обычного кремнезема стекло.

А галоген является одновалентным элементом легко образует отрицательные ионы. Всего 5 галогенов: фтор, хлор, бром, йод и астат. В галогенных вольфрамовых лампах используются только йод и бром.

А.) Лампа включается и нить накала начинает светиться красным по мере увеличения через него проходит ток. Температура быстро повышается. галогены кипятить до газа при относительно низких температурах: йод (184 C) или бром (59С).

Б.) обычно атомы вольфрама испаряются с нити накала и осаждаются внутри лампочки, это чернит обычные лампы накаливания. Когда атомы уходят нить нить становится тоньше. В конце концов нить рвется (обычно на концах нити). В галогеновой вольфрамовой лампе атомы вольфрама химически соединяются с молекулами газообразного галогена и когда галоген охлаждается, вольфрам снова осаждается на нить. Этот процесс называется галогенным циклом.

2. Вариации и использование


Двойной Галогенная лампа с цоколем (400 Вт)

Галогенная лампа поставляется в двух основных конфигурациях: односторонняя и двусторонняя. Наиболее распространены галогенные лампы с двойным цоколем. являются лампами большей мощности и используются для рабочего освещения, дворовых светильники и лампы для кинопроизводства. Галогенная лампа имеет мгновенный способность «включить», в отличие от паров ртути или натрия высокого давления, поэтому они хорошо работают для ламп безопасности, которые активируются движением датчики. Срок службы галогенной лампы сокращается из-за частых циклы включения и выключения.

Нити в сдвоенном концевой галоген может быть прямым или двойным спиральным. Все нити скручены для увеличения яркости, это была разработка Ирвинг Ленгмюр у стандартной лампы накаливания.

А Экран используется для защиты актеров от насильственных неудач на конец срока службы лампы (лампа может лопнуть от высокого давления)

Галоген лампы, используемые для телевидения и кинопроизводства, варьируются от 125 до 750+ Вт. Высокое потребление ограничивает количество ламп, которые можно подключить к стандартная схема на 15 ампер. Каждый год светодиоды, HMI и флуоресцентные лампы дневного света заменить галогенную лампу из-за меньшей пожароопасности (меньше тепла) и потребляемая мощность.

Другой использование галогенных ламп, которое росло с середины 1990-х годов, было домашнее и коммерческое освещение. Галогенный трековый светильник есть популярный способ обеспечить качественное освещение определенных областей для приготовление пищи, картины/гобелены и общее настроение осветительные приборы. Галогенная лампа полностью диммируется, в отличие от компактной. флюоресцентные лампы. Галоген потребляет очень мало энергии и имеет более длительный срок службы при затемнении. Фредерик Мосби рано разработал галогенные светильники со стандартными винтовыми основаниями Эдисона для использования в доме уже в середине 1960-е годы.

Лампа MR16 (слева) используется во многих современных трековых светильниках fi .


Лампа выше — это новый галоген, используемый в автомобильных фарах. У Сильвании есть продукт под названием «Голубая звезда», в котором используется галогенный свет и фильтрует его, чтобы создать синий цвет. Это ухудшает цветопередачу чем стандартный вольфрам. Дерегулировка фар в автомобилях привела к большему разнообразию доступных ламп.

3. Изобретатели и разработки

Элмер Фридрих и Эммет Уайли разработал галогенную лампу в General Электричество в Нела-Парке, штат Огайо, 1955 год. Другие пытались создать галогенные лампы. лампы, однако не могли придумать, как остановить почернение лампы. Фридрих понял, что нужно использовать небольшое количество йода, окружающего вольфрамовую нить, что позволило бы ей горят при повышенных температурах. Первые лампы использовались и проектировались «запекать» краску на металле, используя высокую тепловую мощность галоген.


двухцокольная галогенная лампа была запатентована в 1959 году в Нела Парк (Кливленд, ОН)

патентов были выпущены в 1959 году, а к 1960 году галоген был улучшен другими инженеров, чтобы было дешевле производить и продавать. С 1980-х годов лампы стали легче.

Ранний работа, проделанная до 1950-х годов, включает Уильяма Работа Д. Кулиджа по разработке пластичного вольфрама в 1911. Этот материал используется во многих типах ламп, включая галогенные лампы. Ирвинг Ленгмюр исследовал заполнение газом и легирование вольфрама для удлинения срок службы лампы с 1905 по 1940-е гг.

1953/1959 Элмер Фридрих разработал первый галогенный вольфрам. прототипы ламп с Эммиттом Уайли. Первое тестовое использование лампы стояли на законцовках крыла самолета в 1955. Команда позже разработал двухцокольную галогенную лампу в 1959 году. Фридрих также первый электролюминесцентный ламповой техники того же периода. Фридрих продолжал разрабатывал улучшения в лампе вплоть до своей смерти в 2010 году. Генерал Электрический. Нела Парк. Кливленд, Огайо

Фото: Музей Скенектади

1953/1959 Эммет Уайли работал с Фридрихом на первом галогенные лампы. В качестве галогена они использовали йод. Общие Электрический. Нела Парк. Кливленд, Огайо

1955 Фредерик А. Мосби также работал в General Electric. в исследовательском центре в парке Нела. Он разработал более эффективную галогенная лампа и адаптировала лампу для использования в обычных патронах. Дженерал Электрик. Нела Парк. Кливленд, Огайо

1955 Неизвестно — Philips Инженеры Philips разработали лампа, в которой использовался бром-галоген. Эта лампа была более эффективной чем йод в то время и стал стандартом. У Philips есть политика не разглашения имен своих инженеров, так что правда о том, какие люди заслуживают доверия, может никогда не узнать. Филипс Gloeilampenfabrieken, Нидерланды

Фото: Филипс



Лампы представлены в порядке хронологического развития



Предыдущий: Люминесцентные лампы 1934

Далее: Электронные лампы 1958

Арка — Лампа накаливания — Нернст — Неон — Меркурий Паровая — натриевая лампа — флуоресцентная — Галоген — ЭЛ — светодиод — МЗ — Индукция



Электрический свет

КОММЕНТАРИИ?
Помогите нам отредактировать и дополнить эту страницу, став волонтером ETC!
Оставьте отзыв на этой и других страницах с помощью нашего Facebook Страница

Назад на дом

Письменный M. Whelan с дополнительными исследованиями Rick DeLair
Пожалуйста, свяжитесь с нами, если вы историк и хотите исправить или улучшить этот документ.

Источники:
«В 88 лет изобретатель галогенной лампы Элмер Фридрих все еще придумывает яркие идеи» Роджера Мезгара, Cleveland.com
How Halogen Works. www.sylvania.com
The Subdivision of the Light by Unknown
«A История электрического света и энергии» Б. Бауэрса

Фотографии:
Технический центр Эдисона
Whelan Communications
Музей Скенектади

Фото/Видео использование:
Коммерческие организации должны платить за использование фото/графики/видео в своих веб-страницы/видео/публикации
Коммерческим или общественным организациям не разрешается изменять фотографии/графику/видео Edison Tech Center.
Использование в образовательных целях: учащиеся и учителя могут использовать фото и видео в школе.

Принцип действия кварцевой лампы: Для чего нужна кварцевая лампа? | Med-magazin.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
