Устройство светодиодной ленты: важно знать при подключении



За последние годы светодиодная лента прочно заняла свое место на рынке осветительных приборов благодаря целой массе достоинств, которые позволяют использовать ее для создания подсветки в различных сферах человеческой деятельности.

Главным достоинством такого изделия является простота сборки и монтажа своими руками. Но чтобы это сделать, нужно знать устройство светодиодной ленты и принцип ее работы. При этом многие предпочитают делать вместе с ней систему управления для освещения. Разобраться в вопросе устройства изделия постарается помочь эта статья.

Где используется

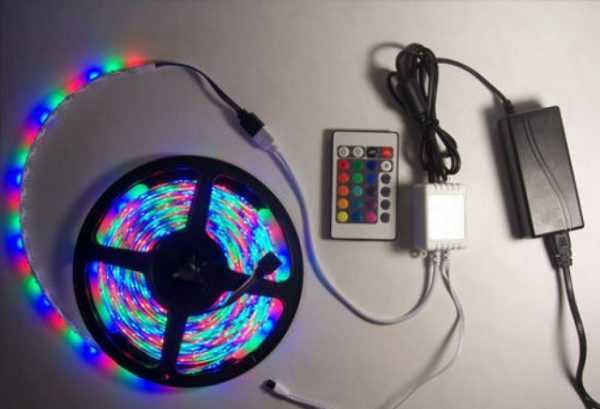

Контроллер и пульт

Многие люди для управления системой освещения и создания неповторимой игры света у себя дома очень часто используют светодиодные ленты. Но чтобы система управления с таким источником света заработала, необходимо дополнительное оборудование: контроллер и пульт дистанционного управления.

Сегодня без светодиодной ленты невозможно обойтись в следующих ситуациях:

  • создание на потолке скрытой подсветки;

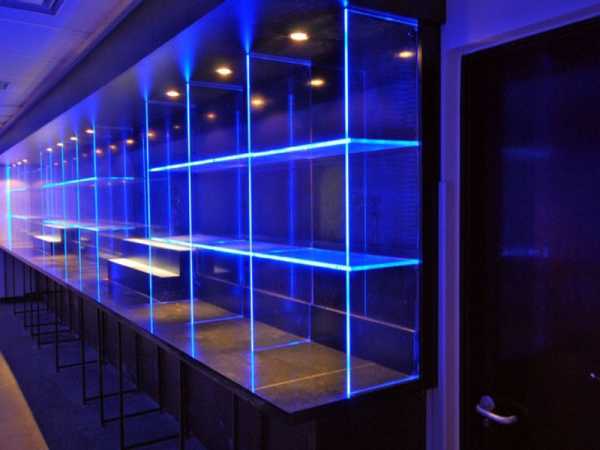

  • ночное освещение рекламных щитов и витрин магазинов;
  • тюнинг автомобилей;
  • ночная подсветка дома;
  • создание романтической атмосферы и многое другое.

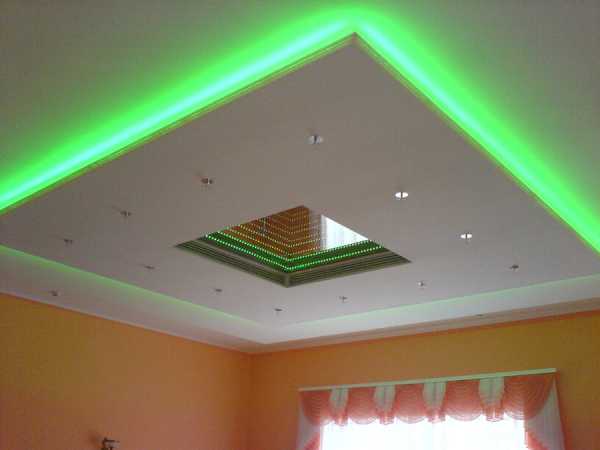

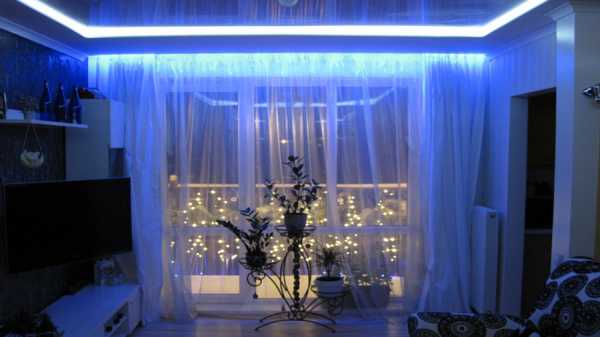

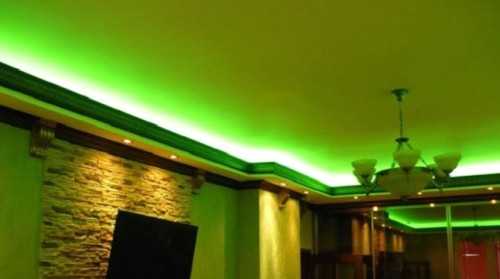

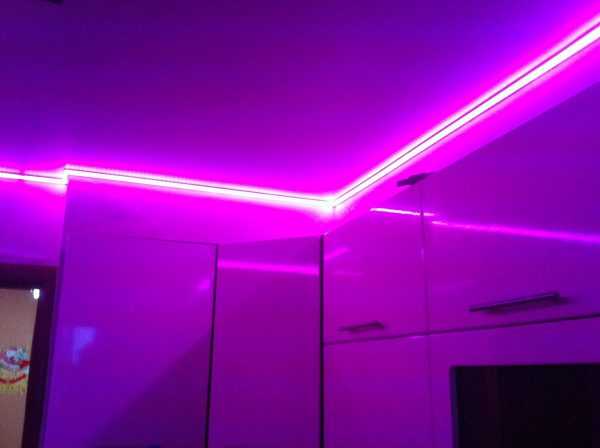

    Подсветка потолка

Все это разнообразие основывается на широком ассортименте видов такого источника света.

Имеющееся разнообразие

Рынок осветительных приборов сегодня удивляет нас своим многообразием. Но если мы возьмем только ту часть, которая представлена исключительно светодиодными лентами, нам также будет на что посмотреть. На сегодняшний день самыми популярными являются следующие модели:

Кроме этого подобная продукция может иметь разный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт обязательно необходимо использовать блок питания. Он позволит без лишних проблем подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Знание того, как устроена лента дает возможность правильного управления ее световым потоком с помощью дополнительного оборудования. Рассмотрим отдельно каждый вид ленты в плане ее устройства.

Первая модель

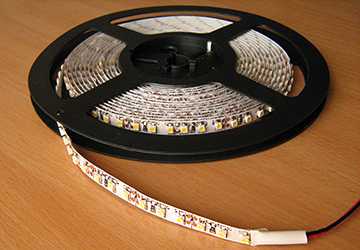

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях.

Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

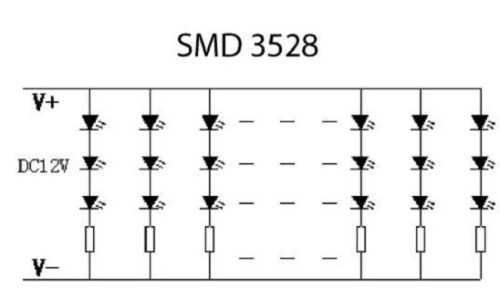

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.

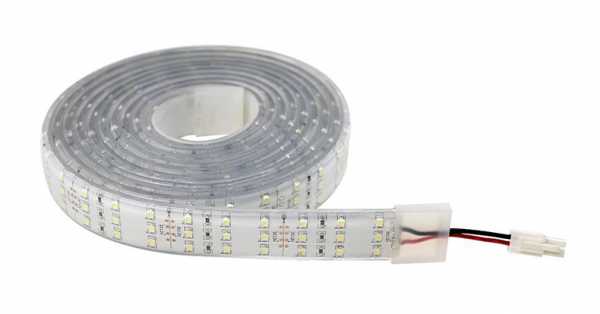

Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

Обратите внимание! При установке данного источника света необходимо помнить, что нарезку на куски нужной длины следует делать только в специально отведенных для этого местах. Для создания системы управления к ленте в местах контактов нужно будет припаять провода от дополнительного оборудования. Схема подключения здесь такая же, как и при соединении двух отрезков изделия.

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.

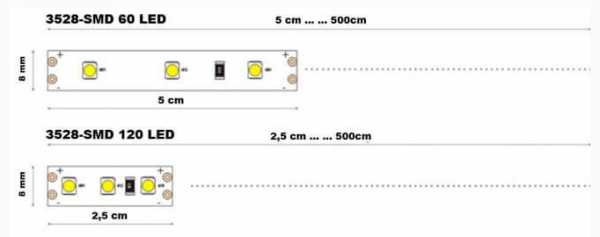

В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

  • металлическая подложка;
  • 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока.

    Схема

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Вторая модель

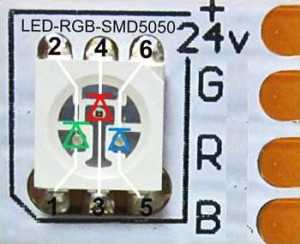

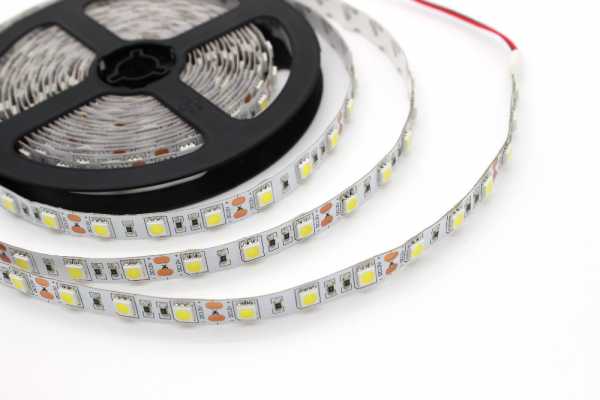

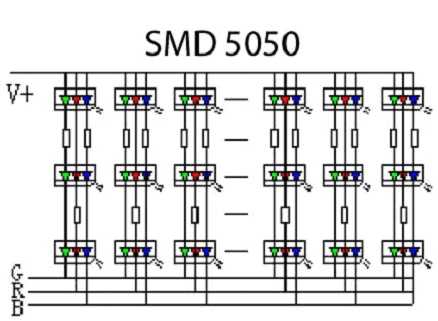

Светодиодная лента модели SMD 5050 имеет совершенно иное устройство, нежели предыдущий вариант. Схема ее устройства имеет следующий вид.

Схема

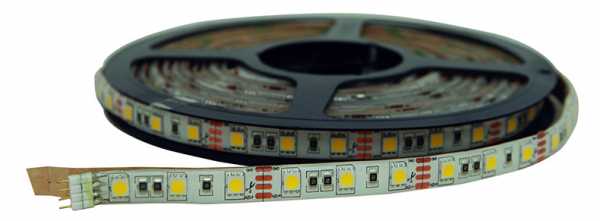

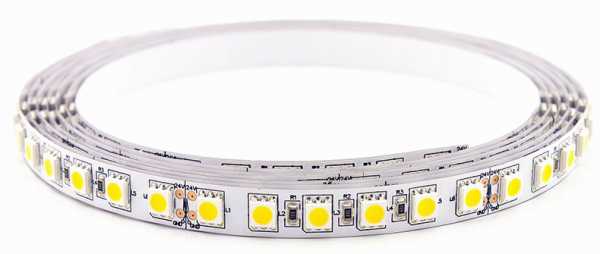

Лента SMD 5050

Отличие заключается в том, что здесь имеется другое количество диодов. Здесь в одном светодиоде есть три кристалла. Но на этом отличия не заканчиваются, так как кристаллы здесь имеют разное цветовое оформление. В SMD (SLW) 5050 используются три базовых цвета:

  • синий;
  • красный;
  • зеленый.

При этом светиться такое устройство будет одним цветом – соответственно красным, синим или зеленным. Но имеется и еще один вариант – свечение всеми тремя цветами сразу. В такой ситуации свечение получится белого цвета. Для управления яркостью и световым потоком можно использовать дополнительное оборудование. Для управления подключаем контролер и здесь уже можно фантазировать: сделать яркость одного кристалла минимальной, а двух остальных оставить на прежнем уровне и т.п.

Обратите внимание! Используя с лентой SMD 5050 контроллер можно получить световой поток до 16 млн. разнообразных вариаций оттенков.

Если вам нужно организовать подсветку на потолке с помощью SMD 5050, необходимо учитывать яркость свечения ленты. SMD 5050 имеет яркость в 12 люмен. Такая лента выдает яркость в три раза больше, чем можно получить при использовании других видов светодиодной продукции.
Как правило, модель 5050 имеет напряжение во все те же 12 вольт. Поэтому для нее также необходим блок питания для подключения к сети 220 вольт. Но есть модели, которые имеют напряжение в 220 вольт. Здесь блок питания не нужен, так как лента с сетью будут иметь одно напряжение. Но SMD 5050 в 220 вольт используют реже, чем 12-вольтные.

Подключение

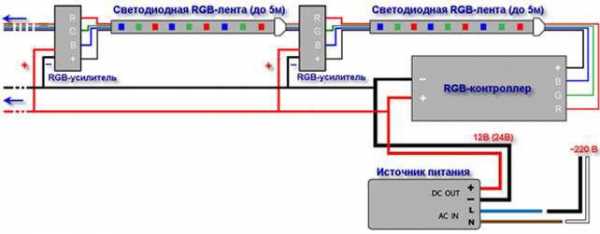

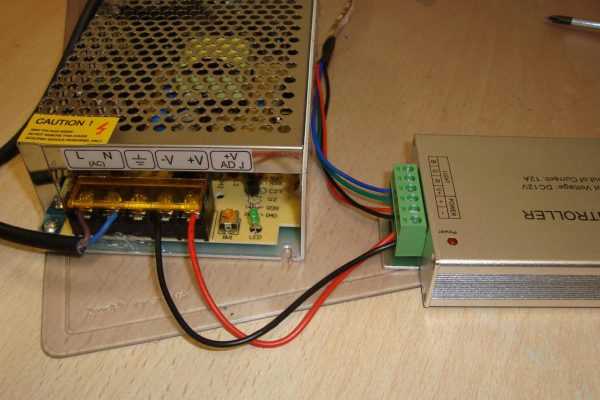

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

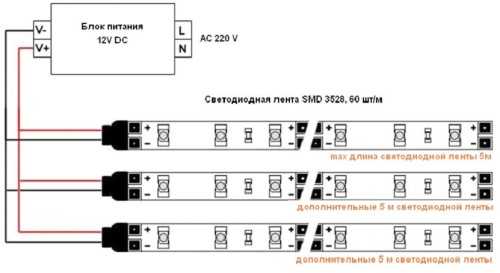

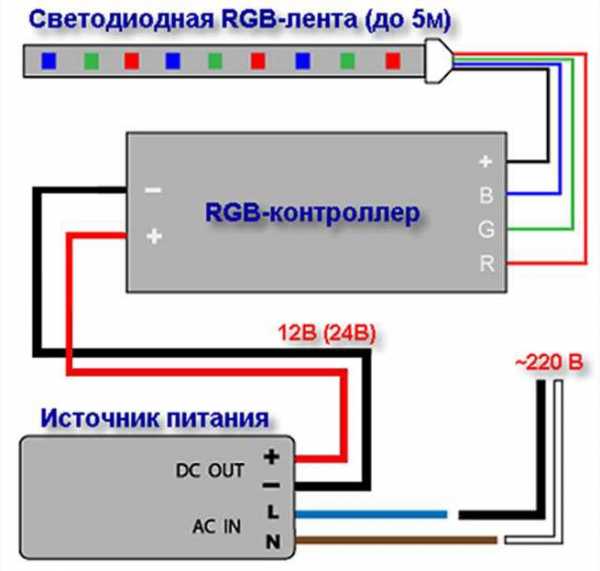

Схема подключения

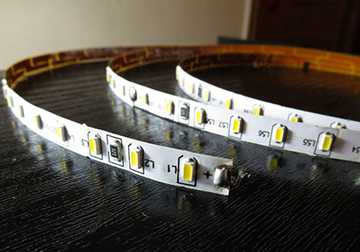

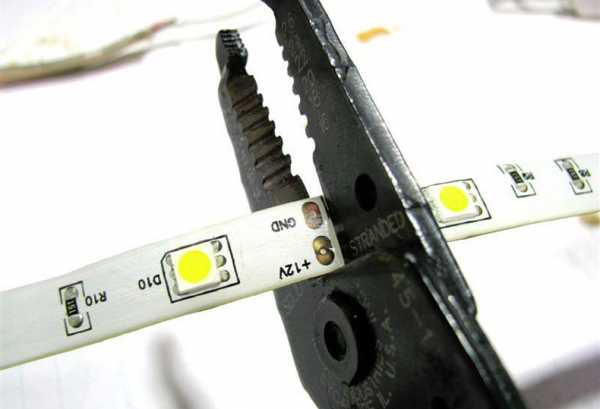

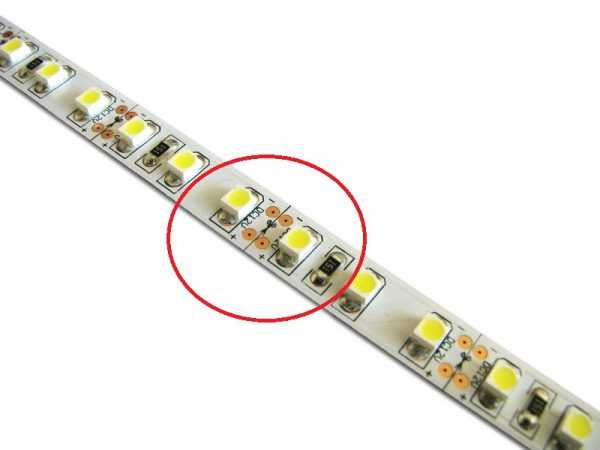

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.

Схема подключения реализуется следующим образом:

  • отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

Обратите внимание! Длина требуемого отрезка изделия определяется тем, куда вы намерены его прикрепить.

Припаянные провода

  • после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
  • к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
  • после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
  • затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

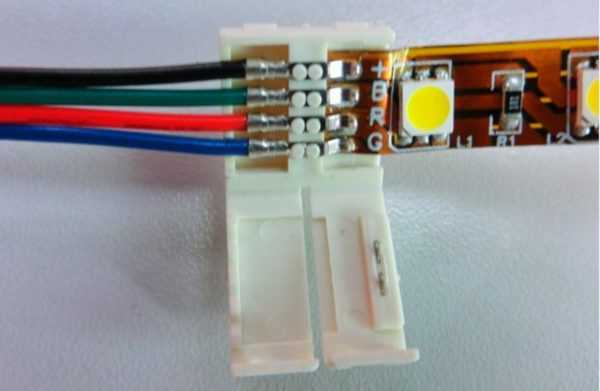

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Обратите внимание! Использование LED коннектора – дорогое удовольствие. По цене один такой контакт обойдется вам примерно как полметра светодиодной ленты. А она сама по себе не самое дешевое приобретение.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Заключение

Прежде чем выбирать светодиодную ленту для создания подсветки на потолке или в любом другом месте дома, необходимо четко понимать различия в устройстве двух основных видов светодиодной продукции. При этом также стоит обратить внимание на то, что напряженность источника света и электросети, которая имеется у каждого из нас дома, обычно отличаются. Поэтому вам в этой ситуации понадобится качественный блок питания, а если вы хотите управлять цветом освещения помещений, необходимо дополнительно приобрести контроллер и пульт дистанционного управления.

Соблюдая правила подключения светодиодной продукции обоих типов к блоку питания и контроллеру, вы сможете создать у себя дома неповторимую игру света, красок и теней.



1posvetu.ru

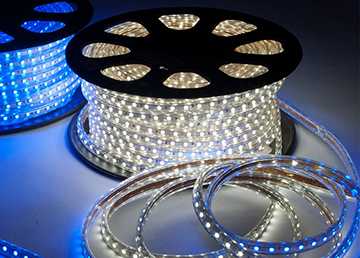

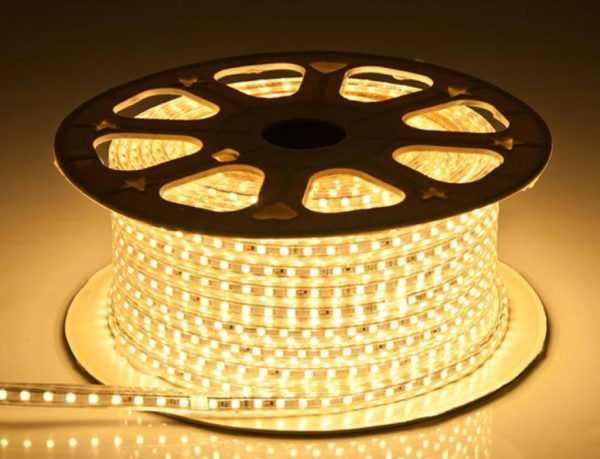

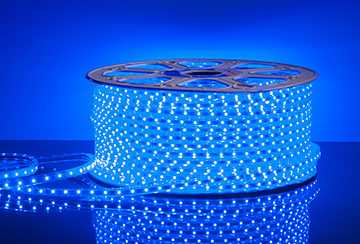

Светодиодная лента 220в - подключение, устройство и принцип работы

Светодиодная лента 220в, подключение которой вполне может быть выполнено самостоятельно, не требует применения дополнительных трансформаторов или специальных преобразователей.

Устройство многим известно под названием LED-лента и представлено основанием гибкого типа с зафиксированными светодиодами.

Как диодную ленту подключить к 220 В, расскажем далее в статье.

Виды диодной ленты

Современные светодиодные ленты применяются для подсвечивания потолков, предметов мебели, полки и ниши, витрин и рекламных щитов, ванных комнат и бассейнов, а также разных предметов интерьера и используются при автомобильном тюнинге. С этой целью могут применяться разнообразные виды диодных лент.

В соответствии с конструкционными особенностями:

  • влагозащищенные модели, покрытые силиконовым слоем или установленные в специальную пластиковую трубку. Основное предназначение – наружное применение, установка в ванной комнате или в бассейне, а также местах с повышенным уровнем влажности;
  • открытые или незащищенные модели, представленные гибким основанием, на котором зафиксированы светодиоды.

В соответствии с типом используемых диодов различают следующие ленты:

  • на светодиодах серии SМD-2835;
  • на светодиодах серии SМD-3014;
  • на светодиодах серии SМD-3035;
  • на светодиодах серии SМD-3528;
  • на светодиодах серии SМD-5050;
  • на светодиодах серии SМD-5060.

Последние два варианта светодиодной ленты отличаются повышенной мощностью и более ярким световым потоком, что допускает применение в общем освещении даже большого по площади пространства. Первые две цифры – показатели длины чипа, а два вторых значения – показатели ширины чипа устройства в миллиметрах.

К категории самых современных и наиболее мощных устройств относятся приборы на светодиодах серии SMD-5630.

Также нужно учитывать направленность светового потока:

  • фронтальные модели с рассеиванием светового потока под углом 120°;
  • торцевые модели, излучающие поток света под углом 90° относительно основания прибора.

Параметры светового потока и нагрева ленты зависят от количества светоизлучающих диодов, приходящихся на один погонный метр. В соответствии с классификацией предусмотрено 30, 60, 90, 120 или 240 диодов, размещенных на одном метре осветительной конструкции. Особого внимания заслуживают современные многорядные модели с разным цветовым свечением.

По цвету излучаемого света ленты классифицируются на модели, излучающие:

  • белый тёплый свет;
  • белый умеренно-тёплый свет;
  • холодный белый свет;

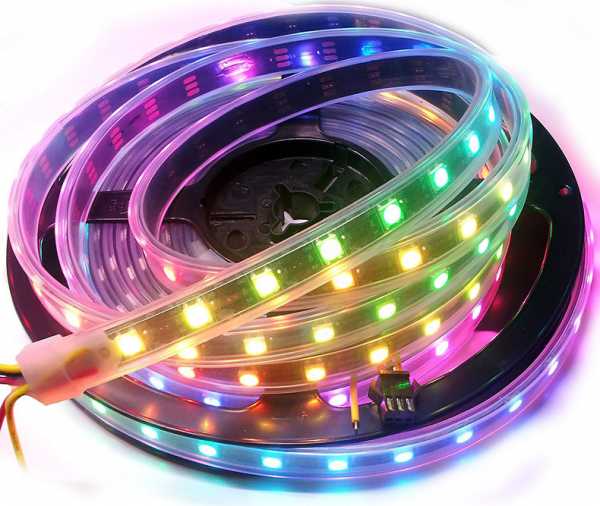

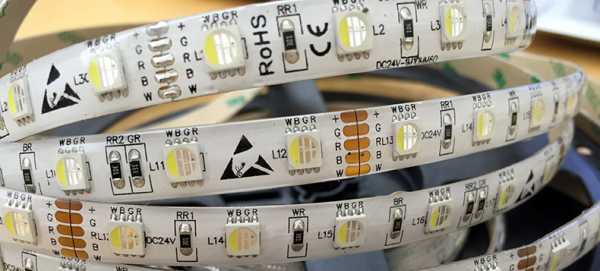

  • RGB-ленты, светящиеся разными цветами;
  • одноцветное или монохромное свечение.

Белое свечение удаётся получить посредством нанесения на синие светодиоды состава в виде люминофора, который при эксплуатации выгорает и вызывает тусклое синие свечение ленты.

Важно помнить, что одноцветные осветительные ленты монтируются с подключением блока питания, а при установке и подключении светодиодной RGB-ленты потребуется использовать контроллер. Такие ленты рассчитаны на четыре выхода, включая три входа для красного цвета и общую массу для зеленого и синего окрашивания.

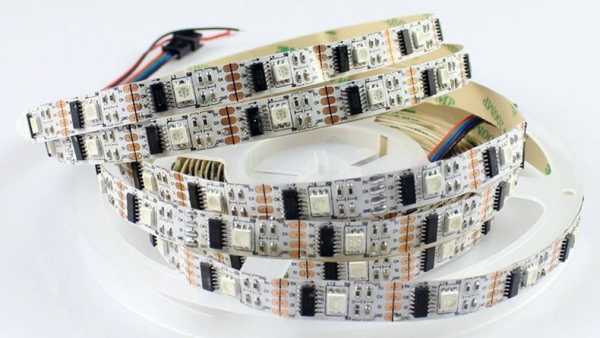

Особенно эффектно и оригинально смотрятся современные модели в стиле «бегущая волна», свечение в которых достигается параллельным соединением светодиодных групп.

Основные параметры

Характеристики современной светодиодной ленты мало отличаются от параметров стандартной осветительной лампочки. При выборе нужно обращать внимание на следующие показатели:

  • энергосбережение и низкий уровень потребляемой мощности, что предотвращает перегрев проводки и всех задействованных в освещении элементов;
  • наличие цветовой гаммы, обусловленной применением специальных линз или подбором элементной базы;
  • размерами ленты, которые должны легко набираться в соответствии с заданным шаблоном и способом установки;
  • возможность объединения элементов в цепочку или для параллельного подключения с соблюдением показателей общей потребляемой мощности.

Правильный выбор прибора позволяет экономно расходовать электроэнергию, в течение длительного времени эксплуатировать устройство без замены, придавать монтируемой ленте практически любую форму даже на самых труднодоступных участках. Такое немерцающее освещение не испортит зрение и легко выдержит перепады напряжения.

Качественная лента полностью отвечает всем экологическим нормам, а также требованиям пожаробезопасности, что обязательно отражается в сопроводительной документации.

Устройство и принцип работы

Светодиодные осветительные ленты представляют собой современную гибкую основу в виде печатной платы с нанесенными светодиодами и наличием ограничивающего резистора. Первый диодный однокристальный комплекс имеет один цветовой спектр, а второй представлен тремя цветовыми спектрами. Принцип действия заключается в смешивании излучения кристаллов с образованием максимально широкой оттеночной гаммы.

На гибкое основание наносятся токопроводящие дорожки, соединяющие SMD-светодиоды с резисторами в общую электроцепь, после чего печатная плата и элементы закрываются защитным ПВХ-слоем или силиконом.

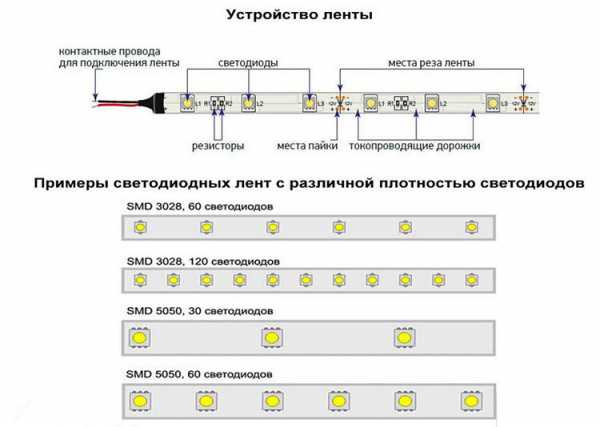

Устройство диодной ленты

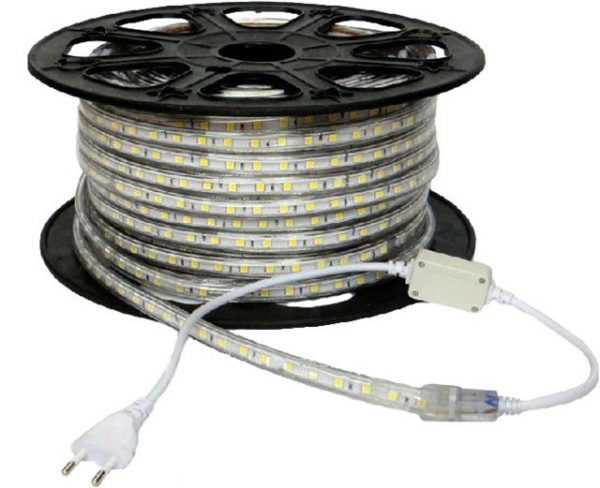

Основная конструктивная характеристика ленты 220в представлена отсутствием такого элемента питания, как понижающий преобразователь.

Блок питания представлен диодным мостом в герметичном корпусе, к которому присоединен сетевой и разъёмный провода. Постоянные показатели напряжения на выход из выпрямителя составляют порядка 200В. Защита светодиодов от перегрузки осуществляется объединением в группы с последующей компенсацией излишков напряжения при помощи резисторов.

Следует учитывать импульсный характер напряжения после выпрямителя, поэтому такой вариант освещения не может использоваться в качестве основного для выполнения ручных работ или чтения.

Схема подключения к сети 220 В (основной раздел)

Разрезать светодиодную ленту в процессе установки можно только в специальных местах, что позволит предотвратить разрыв электрической цепи. Самостоятельно можно выполнить два варианта подключения.

Традиционное подключение

Осуществляется с применением трансформатора к 220В и позволяет предотвратить появление местного перегрева, а также минимизирует риск поломки полупроводниковых элементов. Вводный трансформатор или блок питания понижает сетевое напряжение 220В до рабочих показателей в 12/24В. Блок подбирается в зависимости от эксплуатационных условий используемой осветительной ленты. При выборе мощности нужно ориентироваться на удельную (погонную) мощность диодной ленты.

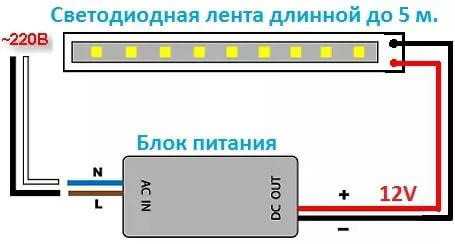

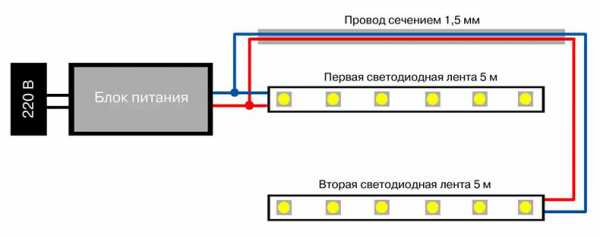

Схема подключения ленты

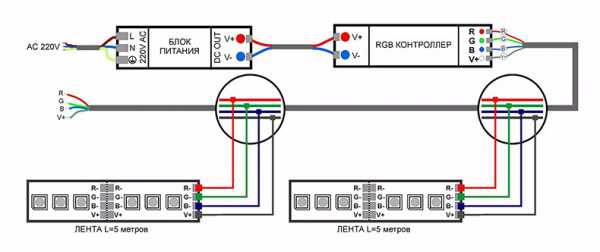

Схема подключения зависит от типа осветительного прибора и его длины. Простую монохромную ленту длиной не более 500 см нужно соединять с блоком питания, а затем с электрической сетью 220В. Подсоединение производится двухжильным проводом, зажимаемым внутри блока на стандартных клеммах и припаиваемым на гибкой основе ленты. При использовании RGB-осветителя, на расстоянии от блока до ленты подключается 12В контроллер для настраивания цветовой гаммы.

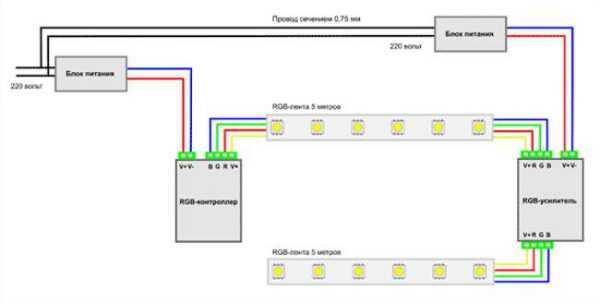

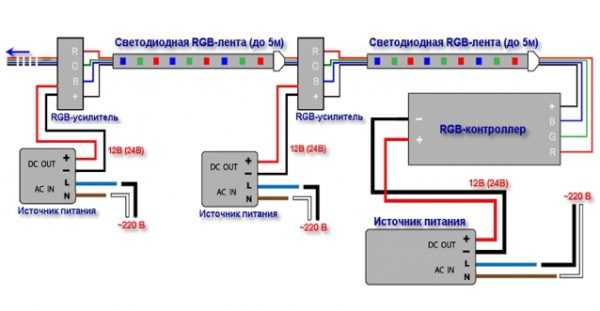

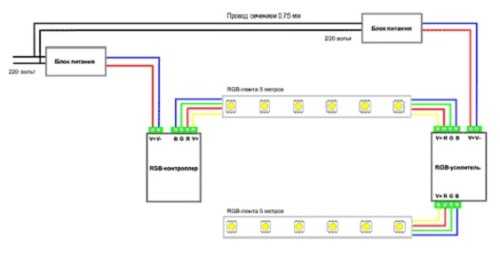

Если длина осветительной ленты превышает пять метров, то осуществляется параллельное подсоединение от одного блока с последующим разветвлением электроцепи на участке от трансформатора до ленты. Допускается подключение от пары отдельных блоков 12/24В.

Мощный поток света прожектора отлично освещает открытое пространство. Если вы хотите организовать освещение приусадебного участка, вы должны знать, как подключить светодиодный прожектор своими руками.

Что делать, если разбилась энергосберегающая лампочка. О способах утилизации поговорим в этой теме.

Виды ламп освещения представлены в этом обзоре. Какой вариант является самым экономичным и современным?

Прямое подключение к 220В

Прямое подключение – один из наиболее популярных способов самостоятельного подключения к сети 220V. Вариант характеризуется отсутствием применения блока питания и представляет собой перекрестную сборку светодиодных групп.

С этой целью выполняется разделение цельной осветительной ленты на максимально короткие отрезки. Подключать нужно не менее двадцати осветительных элементов, объединяемых в соответствии с обратной полярностью.

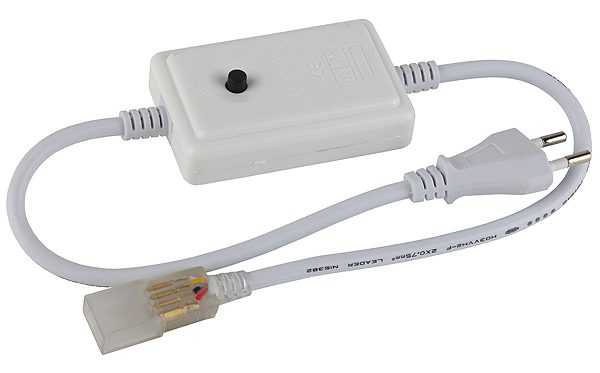

Выпрямитель для подключения

Выпрямители, используемые в процессе подключения светодиодных осветительных лент на 220В, представлены диодным мостом и обладают собственным уровнем мощности.

Как правило, стандартные показатели мощности составляют 700Вт.

Таких средних значений достаточно для подключения ста метров диодной ленты.

Следует помнить, что один выпрямитель используется для подключения ленты длиной до 20 м.

Нужно отметить, что даже правильный самостоятельный монтаж не гарантирует полного отсутствия незначительного мерцания светодиодной ленты в процессе эксплуатации.

Мощный, но экономичный источник света – вот, чего хотят современные потребители. Светодиодные лампы отвечают этим критериям. Принцип их работы разберем в статье.

Почему светодиодная лампа мерцает при выключенном выключателе и как справиться с этой проблемой, расскажем далее.

Устранить такую проблему можно посредством применения специального конденсатора. Кроме всего прочего, установка диммера поможет легко изменить уровень яркости уже вмонтированного устройства.

Видео на тему

proprovoda.ru

Что такое светодиодная лента - виды, конструкция, устройство LED ленты

1. Что такое светодиодная лента?
2. Конструкция светодиодной ленты
3. Виды светодиодных LED лент
4. Регулировка излучения светодиодной ленты
5. Способы прокладки ленты
6. Подключение СДЛ
7. Ошибки при подключении
8. Блоки питания для светодиодных лент
9. Применение светодиодных лент
10. Основные преимущества LED лент
11. Недостатки светодиодной ленты

Что такое светодиодная лента?

Светодиодная лента - это гибкая лента, на которую с одной стороны прикреплены светодиоды, а на другую нанесена клейкая основа. Диоды расположены группами, по 3 светодиода в каждой группе. Длину можно изменять простыми ножницами. Подключается к сети с помощью блока питания. Применяются для подсветки мебели, полок, комнат, потолков и других решений. Цены указаны за 1 метр (мин. заказ 5 метров — упаковка).

Глоссарий:

  • SMD 3528 — излучающий прибор, предназначенный для монтажа на поверхности.
  • Чип — кристалл из полупроводникового материала.
  • Люминофор — вещество, поглощающее энергию, создаёт яркий световой поток.
  • Подложка — гнущаяся плата с элементами.
  • Клейкая основа — закрепляющая СД полосу.
  • Люмен — световой поток обозначается (лм).
  • RGB контроллер — устройство регулировки цвета и управления режима излучения.
  • ДП — дистанционный пульт с широкими функциональными возможностями.
  • Авторитетные производители светодиодной продукции (брендовые): Philips, LG, Epstar, Samsung.
  • СД — источник излучения.
  • БП — блок питания.
  • Кельвин — единица измерения световой интенсивности излучения обозначается (К).
  • Драйвер — источник тока для ленты.

Конструкция светодиодной ленты

Главным элементом ленты являются светодиоды, припаянные с установленным расстоянием друг от друга к гибкой плате (подложке), а также ограничительными резисторами. Ширина ленты колеблется 8—20 мм и по высоте с элементами менее 5 мм. На тыльной части нанесён клеящий слой. Стандартная длина пять метров. При изготовлении используют технологию миниатюризацию высокого уровня SMD и DIP.

Также в комплект с LED лентой входят: контроллеры, преобразователи, усилители, специальные клипсы, соединяющие провода. Для одноцветных применяют двух контактные, для полихромных — на четырёх.

Виды светодиодных LED лент

Они зависят от типа применяемых светодиодов и различают:

  1. Количеством светодиодов пропорционально величине излучения.
  2. Свечением: цветным (любого оттенка) и монохромным (с одним основным колером). Пример RGB. Используя светодиоды с устроенными излучателями трёх разных цветов: Read, Green, Blue в переводе с английского красного, зелёного, голубого.
  3. Различной хроматической температуры с границами от 2700 до 10 тыс. Кельвинов. Пример, лампа накаливания в 100 Вт имеет 2800 К. Люминесцентная (белого света) 3500 К.

Характерные различия светодиодных лент

По типу применяемых светодиодов:

Основными источниками света являются светодиоды SMD 3528, 5050. Первый имеет один излучающий кристалл с потоком до 6 люмен (лм). Второй — три, собранный как монохромным, так и многоцветным элементом RGB. Аббревиатура обозначает: первая буква — красный свет, вторая — зелёный и последняя синий. Контроллер управляет свечением кристаллов, получая разные цвета излучения.

По наличию диодов в одном метре:

Сравнивая SMD 3528 и их количество в светодиодной ленте 60 или 120 штук, она имеет поток 300 или 600 лм/метр. Мощность потребления соответственно в два раза больше 4,8 Вт/м. SMD 5050 имеет 30, 60 диодов на таком же отрезке. Поток одного 18 лм. Вместе дают 540 и 1080 сообразно. Сравнивая ЛН 75 Вт, излучающую около 850 лм, с круговым свечением, и светодиодную направленного освещения, имеющую 120.

По качеству использованных элементов:

LED ленты делятся на профессиональные и эконом класса, различные по цене. В первом применены качественные, проверенные контрольными испытаниями резисторы и светодиоды с большими сроками работы. Комплектация второго выполнена дешёвыми деталями с более низкими параметрами, но пригодными для подсветки.

По степени защиты:

Обозначение IP 20 и подобные ему, расшифровывают как международный стандарт Ingress Protection. В переводе подразумевается система защиты электрических элементов покрытием от проникновения в устройство, влаги, пыли и других нежелательных предметов, и веществ. Первая цифра указывает защиту от твёрдых включений, вторая — от влажных факторов. Чем она больше, тем лучше конструкция защищена от неблагоприятного влияния среды.

По цвету температуры и свечения

Производители изделия поставляют светодиодные ленты всех семи основных колеров: начиная от белого и до синего. Светодиодная лента RGB излучает сразу несколько цветов.

По окраске основания (подложки)

Как правило, оно имеет два цвета: белый, жёлтый, а реже тёмного оттенка.

Регулировка излучения светодиодной ленты

Регулировку яркости и цвета светодиодной ленты выполняет контроллер, изменяющий поток излучения отдельно по каждому колеру. Необходимый режим задаёт пульт дистанционного управления (ПДУ). Который бывает кнопочным, сенсорным, инфракрасным или радио. Последний может «командовать» одним контроллером или целой группой. Датчики движения подключают подсветку и освещение. Для монохромного, достаточно преобразователя напряжения. Выключатели, прерыватели расположены по месту. Источник питания ленты желательно закреплять возле её начала или конца.

Ориентация свечения

По наклону потока LED ленты разделяют на 2 группы: бокового и переднего излучения. Во второй оно направлено перпендикулярно к поверхности основания. Применяют для подсветки рекламы, интерьера, автомобиля. В первой поток распространяется параллельно плоскости, на которой закреплены элементы. Их устанавливают в отверстиях рекламных конструкций, выделяя информацию по контуру.

Прокладка ленты

Существующие способы её монтажа, оптимальны для выполнения разных задач и показывают неодинаковые результаты. При устройстве не следует переламывать, изгибать или перекручивать подложку, оберегая от повреждений токоведущих соединений.

Закрепление ленты на мебель, в комнате. Подсветка шкафов, ниш, эффектных эстетически зон. Ленту размещают внутри предметов, интерьера. Необходимо очистить и обезжирить поверхность, а затем прочно прикрепить. Не стоит забывать про отвод тепла, так как дтоды тоже нагреваются,

Устройство в настенных и потолочных нишах. При установке СДЛ на гипсокартонной плоскости её предварительно шпаклюют, выравнивают, покрывают одним слоем грунтовки. Место размещения преобразователя и контроллера не ухудшает отвод тепла и позволяет свободный доступ для их осмотра и ремонта. Дополнительно укрепляют бортики, рассеивающие поток света, ослепляющего глаза. Светодиодную полосу устанавливают после окончательного закрепления всех гипсокартонных плит шурупами. В противном случае они могут повредить ленту или быть причиной короткого замыкания.

Монтаж светодиодной ленты в помещении. Её можно закрепить на полиуретановых плинтусах или на любой высоте (зоне) комнаты, предварительно на обезжиренное место. Устройство в специальном коробе. Низкая механическая прочность требует монтировать её в алюминиевых профилях с внешним светофильтром. Они и защищают от механических повреждений, скручивание, разрывов, попадания пыли и частично влаги. Перед закреплением профиля планируют и подчеркивают на плоскости линию его размещения. Закрепив, внутрь наклеивают СДЛ. Вполне безопасно такой монтаж устройства можно расположить близко к полу.

Подключение СДЛ

Длина последовательно соединённых лент ограничена. Увеличение их количества требует применить параллельную схему соединений. Ниже перечисляются некоторые советы самостоятельного монтажа светодиодных устройств. Ведь статистикой подсчитано, что причиной выхода из эксплуатации подсветки или освещения, около 90%, может быть неправильное монтирование.

Совет первый.

Сначала закрепляют специальный анодированный алюминиевый профиль серебряного цвета. Шириной 18 мм, высотой 9 мм. Он выполняет важную роль охлаждающего радиатора. Вбирает избыточное тепло и рассеивает в пространство. Поверхность из других материалов не подходит. Влияние повышенной температуры уменьшает яркость светодиодов. Со временем они тускнеют до полного выхода из строя. Алюминиевый профиль позволяет применять рассеивающие линзы разной прозрачности.

Совет второй.

Лента 5 метров работает в оптимальном режиме. При необходимости удлинить подсветку их соединяют параллельно. Каждую стандартную ленту подключают отдельно к источнику питания.

Третий совет.

Блок питания выбирают на 15—30% больше суммарной мощности, потребляемой LED лентой. Такой запас гарантирует оптимальную работу устройства и долгий срок службы.

Ошибки при подключении светодиодной ленты

Светодиодные ленты обладают преимуществами перед традиционными источниками освещения. Они долговечны, виброустойчивы, экономичны и к тому же имеют малые габариты. Иногда, выше перечисленные достоинства полностью не реализуются на практике. При подключении необходимо исключить такие моменты.

  1. Нельзя рассматривать СД как аналог обычных устройств освещения. Это нелинейный полупроводниковый осветительный прибор с отличительной технической характеристикой.

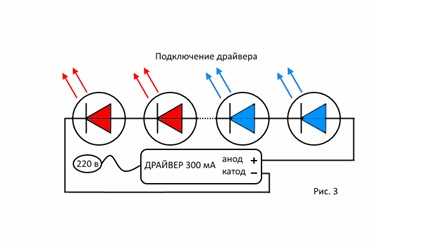

  2. Ошибочно подсоединять СД непосредственно к источнику питания (рис 1). Подключают последовательно через резистор, влияющей на величину тока (рис 2) или драйвера, параметрами которого являются выходной ток и мощность (рис 3).

  3. Неправильно подключать параллельно к одному источнику. От такого подсоединения излучение будет различным по яркости. При выходе из строя одного светодиода (рисунок 4), растёт ток на другом, ускоряющий его деградацию.



  4. Ошибочно последовательное подключение ленты с элементами разных номиналов. При этом элементы тускло светятся или ускоряется их износ. Ток в цепи зависит от величины ограничивающего резистора (рис. 5).
  5. Установка элемента (R) с неподходящим сопротивлением. Несоответствие тока параметрам, приведёт к перегреву кристалла, сокращению срока службы.
  6. Применение ограничивающего резистора с заниженным номиналом, ускоряющего разрушение (рис. 6).
  7. Необходимо регулировать обратное напряжение. Потому что, увеличение тока вызовет перегрев полупроводника, тепловой пробой и выход СД из строя. Рисунки 7, 8.

Блоки питания для светодиодных лент

Типы

Существуют различные варианты конструкций и назначений БП.
Открытый, выполнен в металлическом или пластмассовом корпусе без защиты от влаги. Предназначен для использования внутри здания в сухой атмосфере. Его мощность варьируется от 6 до 360 Вт.

Непроницаемый. Изготовлен в алюминиевом корпусе, одновременно служащим защитой от влаги и эффективным радиатором отвода тепла. Конструкцию прибора малой мощности помещают в пластиковую оболочку уменьшенного размера.

Закрытый блок. Смонтирован в металлическом корпусе, защищён от влаги по классификации IP 54. Он пригоден для внешней установки. Мощность колеблется от 60 до 360 Вт.

Блок питания на 24 Вольт не отличается по структуре от такого же на 12 В. Практически он чуть больше и тяжелее. Для примера, устройство освещения или подсветки 5-метровой лентой подходит БП мощностью 200 Вт.

Расчёт мощности блоков питания

Прибор преобразует переменные 220 в. в постоянные 12 или 24 вольта. При вычислении исходят из таких параметров: используемой мощности одним метром СДЛ, длины всех участков (отмечено на упаковке товара) и плюс коэффициент запаса в пределах 1,15 — 1,30. Подсчитывают по формуле Мб = Мл x Дл. x K. В ней Мб — мощность блока питания. Мл — потребляемая одним метром ленты. Дл. — её длина. K — показатель запаса. Он составляет 30% и равен 1,3. Меньший коэффициент желательно не выбирать. Не допускать работу прибора на пределе возможностей. Приняв рекомендуемый запас, он «проживёт» дольше. Пример расчёта. При длине ленты десять метров и 5 Вт мощности на один метр, заданным коэффициентом 1,3 получим главный показатель Блока — 65 Вт. Ближайшими к этому параметру будут 80 или 100 Вт. Первая модель предпочтительнее.

Подключение блока питания

На блоке питания видны клеммы, расположенными под буквами L и N. Это вход сети 220 вольт. Обозначено подсоединение «земля». Контакты с учётом полярности проводов: минусового — V, — V и плюсового +V + V. Эти клеммы смонтированы параллельно. Можно подключать одновременно выходы на две светодиодные ленты. Чем мощнее блок, тем больше у него пар (контактов). Полярность необходимо соблюдать. Для подключения СДЛ имеются два провода. Красного цвета (плюсовой) и чёрный (минусовой).

Порядок подсоединения такой. Сначала подают к блоку сетевое питание, потом к проводам LED ленты. На приборе устроена регулировка (подстройка) входящего напряжения, поступающего к ленте. Если она потребляет 12 вольт подавать больше не рекомендуется. Допускается 11 в. При этом она будет работать дольше. Многоцветную ленту, подключают через контроллер четырьмя проводами. Красным, зелёным, чёрным, синим. Окраска каждого соответствует цвету излучения и подсоединяется к своей клемме. Они расположены под надписью Light (свет). Контакты, обозначенные POWER «+» / «-», подводят к блоку питания. Затем на прибор подают сетевое питание.

Внешний осмотр блока питания

Блок может быть с кулером или без него. На лицевой стороне приведена (здесь приводится часть такой информации): Model Input: AC 100 V / 240 V: DC + 12V 20 A 250 Вт 12 в. Он имеет 9 зажимов. Буквой L обозначена фаза, N — ноль. Отмечены по три клеммы минусов - V и плюсов + V. Сбоку размещён регулировочный резистор. Проверяют работоспособность блока питания. Подключив провода светодиодной ленты (красного цвета к плюсу + V, чёрного к минусу - V), подсоединяют к сети. Таким образом, проверен блок мощностью 250 Вт. Уровень шума кулера, такой же как и в системном блоке стационарного компьютера.

Применение светодиодных лент

Подсветка автомобиля. Днища, на которую потребуется всего пять метров ленты. Салона, колёс, дисков, багажника, ускоряющей поиск нужной вещи. Бардачка, приборной панели, дверных ручек, педалей и ковриков. Такая подсветка может долго существовать, если она смонтирована в металлическом профиле. Нечувствительна колебаниям температуры. Напряжение 12 вольт делает её безопасной. Монтаж не требует высокой квалификации мастера, когда его может выполнить сам желающий. Выбор цветовой гаммы, оттенков громадный. Приводится цифра в 17 млн. Управляя дистанционным пультом или программой изменяют цвет, переливы света, скорость чередования яркости и других спецэффектов, не нарушая безопасность движения на дороге.

Подсветка гардин. СД лента, как гибкая и легко прикрепляемая на поверхность любого материала. На тканевые портьеры, тюль, капрон, гобелен, жалюзи или роликовые шторы. С помощью пульта управления RGB контроллера выбирают или программируют подсветкой гардин. Устраивать такой дизайн безопасно. Ленты малой мощности не нагреваются. Синтетические материалы не повреждаются. Срок службы менее 100 тыс. часов. Подсветка экономична, её можно сравнить с лампой накаливания мощностью в 25 Вт.

Оформление витрин. Основанием применения является возможность устанавливать требуемую освещённость, выбирать цвет потока. Учитывают, что каждый товар, пищевой продукт подсвечивается определённым колером. Например, впечатляет покупателя мороженое, находящееся под голубым светом, кондитерские деликатесы — освещаемые жёлтым. Под излучением СД искрятся стекло и хрусталь, мерцают ювелирные изделия, расположенные под разными углами или рассеивающим потоком. Подсветку применяют в холодильниках, привлекательных винных полок. Этот способ не вредит качеству товара, продуктов, безопасный и экономный.

Подсветка потолка. Применение помогает без затрат обновить, преобразовать мгновенно интерьер помещения по своему настроению. Зрительно скорректировать высоту комнаты, придать настоящее ощущение простора, природного света. Гибкая лента податлива для монтажа в углублениях, легко копирует конфигурацию разных форм. Срок работы около десяти лет. Не требует специального обслуживания, не выходят из строя и замены их новыми узлами и элементами.

Основные преимущества LED лент

  1. Высокая надёжность.
  2. Экологичность.
  3. Простое закрепление светодиодных лент на подготовленной поверхности.
  4. Малые расходы эксплуатации, учитывая показатель соотношения потока света к стоимости.
  5. Светодиодные ленты отличаются большим сроком эксплуатации по сравнению с известными лампами освещения. При оптимальных температурных режимах работает свыше 30 тыс. часов.
  6. Имеется возможность увеличения светового потока пропорционально длине ленты, избегая перегрева составляющих элементов.
  7. Гибкость конструкции разрешает выполнять различные дизайнерские проекты.
  8. Небольшие габариты.
  9. Допустимость регулировки цветового оттенка и яркости.
  10. Безопасность использования.
  11. Отсутствие пульсации.

Недостатки светодиодной ленты

  1. Цена LED ленты выше люминесцентных ламп и накаливания.
  2. Нет взаимозаменяемости с использованием старой арматуры.
  3. По сравнению с белым светодиодом СДЛ имеют невысокий индекс по цветопередаче (около 80).
  4. Недостаточная устойчивость конструкции ленты против механических повреждений.

В данной метке нет товаров.

lampa-piter.ru

принцип работы, схема подключения, преимущества и недостатки

Наиболее популярной среди светодиодных лент уже около 10 лет остается 12-вольтная. На 220 В – ее основной конкурент. Давайте разберемся, в каких местах она лучше подходит, а где ее использовать нельзя. В статье также будут рассмотрены базовые сведения о монтаже и эксплуатации такой ленты.

Принцип работы сетевой светодиодной ленты

Обычно светодиоды не работают в цепях переменного тока. Их используют с драйверами или блоками питания. Это применимо как для отдельных элементов, так и для конструкций, собранных на плате, ленте или другими способами. Но в продаже имеется светодиодная лента, которую можно подсоединить напрямую к сети переменного тока 220 В.

На деле все обстоит не совсем так. Схема не имеет понижающих трансформаторов и фильтрующих сглаживающих конденсаторов. Конструкция работает без блока питания в его классическом понимании, его функции выполняют ограничительные резисторы и выпрямительный диодный мост.

Давайте разберемся, из чего состоит лента:

  • SMD-светодиоды;
  • резисторы для ограничения тока;
  • гибкая печатная плата;
  • самоклеящаяся основа;
  • двухполупериодный выпрямитель;
  • вилка для подключения в розетку.

С одной стороны, такая конструкция ведет к удешевлению и упрощению схемы, с другой – лимитирует возможности применения в жилых помещениях. Но об этом мы расскажем позже, в разделе о преимуществах и недостатках.

к содержанию ↑

Применение

Светодиодная лента 220 В дает яркий свет. Но яркий не всегда значит хороший. Главный недостаток — пульсация светового потока. Она возникает из-за подключения без блоков питания со стабилизацией, через обычный диодный выпрямитель. Это ограничивает область применения. Идеальный вариант — уличное освещение, вывески, подсветка фасадов домов, архитектурных строений, приусадебных участков. В жилых помещениях использовать можно, но только в декоративных целях, например, на кухне или в подвесном потолке, расположив светодиодную ленту в нише или профиле.

Мерцание света может быть незаметно глазу, но, работая при таком освещении, вы начнете быстрее уставать, могут появиться головные боли. Значения коэффициентов пульсации для освещения установлены в нормативных документах – ГОСТах и СНИПах.

к содержанию ↑

6 отличий и критериев выбора ленты на 220 В

Рассмотрим 6 параметров выбора и отличий светодиодных лент.

  1. Форма продажи.

Чаще всего в магазинах встречается два вида ленты:

  • с выпрямителем и вилкой;
  • в бухте.

Для быстрого монтажа небольшой подсветки подойдет комплект на 220 В. Обычно это отрезок ленты от 1 до 5 м со всем необходимым для работы. Светодиодная лента в бухте — отличное решение для крупных проектов. Только не забудьте купить выпрямительный диодный мост для запитки, рассчитанный на напряжение не ниже 400 В. Его можно собрать своими руками, например, из диодов 1n4007, которые вы легко найдете в зарядных устройствах от мобильных телефонов или в сгоревших энергосберегающих лампах.

  1. Цвет свечения:
  • белый;
  • одноцветный;
  • RGB.
  1. Тип светодиода

От этого зависят яркость и потребляемая мощность:

  • 3528;
  • 5050;
  • 2835;
  • 5730 (5630).
  1. Количество светодиодов.

Основные номиналы:

  1. Класс защиты от воздействия внешних факторов. Обозначается как IPxx, где xx – это цифры от 0 до 8. Чем они больше, тем лучше. Например, IP68 может применяться на улице и не боится воды.
  2. Кратность резки.

Ленту можно резать только в строго обозначенных местах согласно кратности отреза. Поэтому при покупке обратите внимание на этот параметр. Обычно это 1 м, или 60 светодиодов, но бывают другие, например 0,5 м и 60 диодов для 120 led/м.

к содержанию ↑

Управление яркостью

Чтобы создать соответствующие световые эффекты, нередко приходится прибегать к регулировке яркости. Для работы с 220 В моделями подсоедините специализированный диммер. Особый вид ленты – RGB, для ее работы и регулировки не обойтись без RGB-контроллера для светодиодной ленты на 220 В. Главное – не перепутать с контроллерами для 12-24 В.

Подключение в сеть

Чтобы собрать схему, нужно сделать следующее:

  • отрезать ленту нужной длины;
  • в случае необходимости соединить несколько отрезков, используя проходные коннекторы;
  • подключить диодный мост;
  • присоединить кабель с вилкой;
  • включить в сеть.

К вышеперечисленному добавится RGB-контроллер, если у вас соответствующая модель.

Совет! При монтаже светодиодной ленты не сгибайте ее резко, чтобы не повредить. Промазывайте места соединений и разрезов герметиком для защиты от влаги. Во избежание потерь электроэнергии и лишнего нагрева маломощную ленту (например, из светодиодов 3528) можно соединять в линию не более 100 м длиной. Если лента мощная (5730) – 40 м.

к содержанию ↑

Преимущества и недостатки в сравнении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:

  1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
  2. За счет предыдущего пункта – снижается стоимость готовой конструкции.

В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:

  1. 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
  2. Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.

Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.

Светодиодная лента на 220 В: принцип работы, схема подключения, преимущества и недостатки

220.guru

Светодиодная лента - подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО - еще до покупки и заключения договора, вы сможете оценить:
"Сколько это будет стоить?", "Как это будет выглядеть?", "Сколько будет наматывать счетчик?".

Смотреть все решения

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW - светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен светодиод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, диоды, резисторы — ничем не защищены.

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги
IP33 от крупных предметов диаметром более 2,5 мм от дождя и брызгов, падающих под углом 60°
IP65 полная защита контакта от пыли от водяных струй с любого направления
IP67 полная защита контакта от пыли от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого диода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

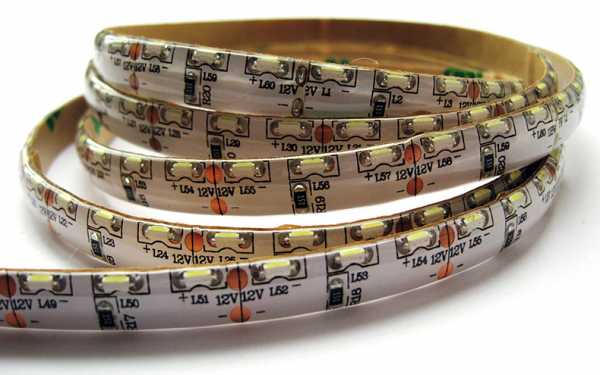

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение диодов изменяет направление света — диоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид диодов, число диодов на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными диодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Вид диодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину диода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные диоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность диодов на один метр длины определяет в первую очередь яркость свечения. Чем больше диодов, тем ярче будет светить лента.

Варианты плотности диодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством диодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки Значение Другие варианты
LED Источник света — светодиод
CW Цвет свечения — белый R — красный
G — зеленый
B — синий
RGB — многоцветный
SMD3528 Тип диода — безвыводной (SMD) размером 35х28 мм
30 Плотность диодов — 30 шт на 1 метр 60 — 60 шт на 1 метр
90 — 90 шт на 1 метр
120 — 120 шт на 1 метр
240 — 240 шт на 1 метр
IP20 Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки Значение Другие варианты
RT Серия ленты — открытая лента (фронтального свечения – от плоскости) RTW – герметичная лента (фронтального свечения – от плоскости)
RS – открытая лента бокового свечения (вдоль плоскости)
RSW – герметичная лента бокового свечения (вдоль плоскости)
2 Номер завода изготовителя
5000 Длина ленты — 5000 мм или 5 метров 4000 – 4 метра
3000 – 3 метра
2500 – 2.5 метра

Для герметизированных лент добавляется буква, обозначающая тип герметизации:
5000 P – 5 метров, силиконовая трубка прямоугольного сечения
5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика
5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком

12V Напряжение питания — 12В 24V
36V
Warm Цвет свечения — Белый теплый (2700-3500 К) Day – Белый дневной (4000-5000 К)
White – Белый чистый (6000-8000 К)
Cool – Белый холодный (8000-10000 К)
Red – Красный
Yellow – Желтый
Green – Зеленый
Blue – Синий
Orange – Оранжевый
Pink – Розовый
Violet – Ультрафиолет
RGB – многоцветный (управление контролером)
SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528 Тип диода — диод размером 35х28 мм
300 LED Количество диодов — 300 диодов на 5 метров длины 2Х – двойная плотность
2Х2 – двойная плотность, два ряда
LUX Цвет основания ленты — лента улучшенного качества на белой плате W – на белой плате
B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

interalighting.ru

Принцип работы, устройство и возможные неисправности светодиодной ленты

Для монтажа светодиодной ленты требуется комплект оборудования, состоящий из блока питания, самой ленты и контроллера, если это RGB-светотехнический прибор. Эти элементы продаются в готовом виде, и изобретать ничего не требуется. Соединить их вместе может любой, даже абсолютно не знакомый с электротехникой человек. Просто как детский конструктор. Однако совсем нелишним будет знать принцип работы светодиодной ленты, поскольку она, как и всякая техника, способна ломаться, и причин тому может быть множество, из которых неграмотный монтаж – на первом месте.

Немного теории

Если вы не имеете совершенно никакого представления о том, как работает светодиодная лента, стоит познакомиться с самим принципом ее работы. Ее основной элемент, дающий свет, – это полупроводниковый прибор, состоящий из двух кристаллов. В атомной структуре одного из них преобладают отрицательно заряженные ионы (электроны), а в другом – положительные (так называемые дырки). Если этот кристаллический «бутерброд» подключить к гальванической батарее, то при совпадении полюсов – плюс к элементу с «дырками», а минус к тому, где преобладают электроны – через него потечет ток. Он и вызовет свечение на стыке материалов.

Заметьте, что эффект свечения возникает только при совпадении плюсов и минусов. То есть, если вы подключите светодиод к источнику переменного тока, то он начнет моргать. Но и это еще не все. Кристаллы эти довольно малы – не более пяти миллиметров в диаметре. Если через них пропустить бытовой ток в 15 А, то они попросту сгорят. По этой причине светодиодные ленты подключают к особым источникам питания, понижающим напряжение и выпрямляющим его.

В источнике питания обязательно есть выпрямляющий диодный мост и RC-фильтр на входе, сглаживающий пульсации (нестабильность) питающего напряжения. От этого фильтра и зависит качество блока питания. В самых надежных и дорогих использованы стабилизаторы тока на микросхемах. В простых – те самые RC-фильтры.

Промышленностью выпускаются светодиодные ленты, питающиеся как от 24-х, так и от 12-ти вольт. Выходное напряжение блока питания должно соответствовать этому номиналу.

Электрическая схема БП светодиодных лент похожа на те, что используются для питания осветительных ламп того же типа.

Как она устроена

Светодиодная лента – это отрезок плоского пластичного диэлектрика, с одной стороны которого установлены светодиоды, а на другую нанесен слой клея, закрытый защитной пленкой, снимаемой при монтаже. Стандартная длина этого светотехнического прибора пять метров.

Полупроводниковые приборы, на ней смонтированные, соединены последовательно. Токопроводящие дорожки сделаны из фольги методом травления – по тому же принципу, что создают печатные платы. Дорожки обычно закрыты сверху слоем пластика, чтобы уберечь их от повреждения. Кроме светодиодов, в схему ленты входят и некоторые другие элементы. Обычно это балластные сопротивления, единственное назначение которых – сглаживать возможные пульсации тока, чтобы лента не моргала, если ей не задано такого режима. Каждая цепь светодиодов паяется на отдельной дорожке. Если полупроводниковые приборы маленькие, то могут быть включены попарно, параллельно друг другу. Это делается для увеличения интенсивности свечения.

Каждая дорожка RGB-ленты может работать самостоятельно, но будет светить одним цветом. Изменение спектра происходит при их совместной работе – включенные одновременно, они излучают белый свет. Варианты создает контроллер – дополнительный управляющий элемент, обычно идущий в комплекте её поставки.

Тот конец ленты, к которому подключается блок питания, обычно имеет припаянные выводы – провода разного цвета. Черный – всегда нулевой. Красный – фазный (сигнальный). Если лента цветная, то питающих проводов не два, а четыре – черный, красный, синий, зеленый. Если перепутать сигнальные провода в RGB-ленте, то катастрофы не произойдет, просто пульт управления будет включать не те эффекты, что предусмотрено. Путать нулевой провод с сигнальным не рекомендуется – ленту можно сжечь. На конце, противоположном блоку питания, все дорожки соединены пайкой.

Источники света сгруппированы по 6–12 штук. Это сделано для того, чтобы ленту можно было разрезать при необходимости. На концах каждой из них устроены дополнительные группы контактов, а также указан номинал питающего напряжения и полярность. У RGB-лент четыре контакта, а у одноцветных два.

Теперь, зная в общих чертах принцип работы светодиодной ленты и ее устройство, давайте перейдем к практике – рассмотрению типичных неисправностей.

Основные неисправности

Внешне неисправности светодиодных лент выглядят так:

1) не горит совсем;

2) горит тускло;

3) мигает.

Не горит

Если основная неисправность «забыл включить» исключена, то лента может не гореть по следующим причинам:

1) не тот номинал выходного напряжения блока питания;

2) перепутаны сигнальный (фазный) провод и заземляющий;

3) неисправна лента или блок питания.

Номиналы напряжений написаны на корпусе БП и на самой ленте. Сигнальный провод всегда красный, его подключают к плюсу. Заземляющий может быть черным или синим. Неисправность блока питания можно проверить, подключив к его выходу автомобильную лампочку (не галогеновую).

Горит тускло

Здесь тоже могут быть варианты:

1) тускло на всем протяжении;

2) резкое уменьшение интенсивности света к середине или концу.

Если лента горит не так ярко, как вам того хотелось бы, то, возможно, вы выбрали не тот тип. Они могут быть со светодиодами 3 на 2,8 мм или 5 на 5 мм. Также разным может быть количество полупроводников на одном метре: 30, 60, 120, 240. Обращайте внимание на маркировку при покупке.

Как вариант причины не той интенсивности света – подключение ленты на 24 вольта к источнику питания с выходом в 12 вольт.

Резкое уменьшение интенсивности свечения по длине говорит о том, что вы подобрали источник питания не той мощности. Обычно в маркировке приборов указывают мощность на один метр длины. Умножьте ее на длину ленты, и вы получите минимально допустимый уровень мощности БП. По канонам электротехники он должен быть не менее чем на 30 процентов больше, чем тот, что требуется для работы потребителя. В идеальном варианте превышение мощности БП над лентой должно быть двойным.

Мигание ленты

Почему моргает светодиодная лента – наиболее сложный вопрос. Сначала надо разобраться с характером мигания.

1. Периодическое равномерное мигание.

2. Хаотическое.

Светодиоды могут мигать с равномерной частотой по нескольким причинам:

1) вышел из строя выпрямительный мост в БП и на ленту подается переменное напряжение;

2) залипли кнопки пульта управления;

3) неисправен контроллер.

Хаотическое моргание – верный признак плохого контакта. Подтяните все болтики-винтики на разъемах. Убедитесь, что контакты механических коннекторов не окислились – это бывает, если в помещении сыро.

Сложный случай – если во время пайки использовался флюс с кислотой. Возможна коррозия контактов и их полный распад.

Также причиной хаотического мигания ленты может быть неправильно проведенный монтаж. Например, вы ее просто приклеили к стене, воспользовавшись липким слоем на тыльной стороне.

Не расслабляйтесь, считая, что этот прибор совсем не греется. У длинных лент с большим количеством полупроводников на поверхности потребляемая мощность может достигать сотен ватт. Если не отводить от них тепло, то могут «поплыть» места пайки светодиодов. Разбалтывание контактов приводит к дальнейшему нагреву. Чтобы этого казуса не произошло, используйте специальные металлические монтажные каналы для светодиодных лент.

electricdoma.ru

устройство, принцип работы, основные элементы и подключение

Светодиодная лента RGB или RGBW — осветительный прибор, состоящий из нескольких монохромных светодиодов, светящихся белым, красным, зеленым или синим цветами. Свое название она получила благодаря трем последним цветам — были взяты первые буквы их английского перевода (Red, Green, Blue — красный, зеленый и синий соответственно).

При ее прямом подключении к источнику постоянного тока с напряжением 12/24 В невозможно реализовать цветовые эффекты, ради которых такая лента и создавалась. Чтобы обеспечить разнообразие цветов и яркости, между источником питания и платой устанавливают специальный контроллер с приемником для управления пультом дистанционного управления (ПДУ). Этот приемник задает различные программы, по которым функционирует светодиодная лента RGB.

к содержанию ↑

RGB-технология

Многоцветная лента была изобретена в ходе многочисленных научных работ, в рамках которых ученые пытались сформировать белое свечение светодиодов. Изначально для его получения использовались люминофорные диоды синего цвета со специальным белым покрытием. Позже в этих целях начали использовать ленту с тремя светодиодами — красным, зеленым и синим. Все три устанавливаются в одной ячейке, а испускаемый свет воспринимается человеком как белый — это и есть RGBW-технология.

Изменяя яркость того или иного светодиода, вы можете получать другие цвета и их оттенки. Число последних превышает несколько сотен тысяч. Это основное преимущество RGB-технологии над люминофорными светодиодными лентами.

к содержанию ↑

Устройство

Конструктивно это гибкая печатная плата, к которой прикреплены светодиоды и резисторы, предназначенные для понижения тока. Выпускается разной ширины — от 5 до 30 мм. Наиболее востребованы LED-ленты с набором из шести выводов, в которых светодиоды собираются внутри единого корпуса.

Светодиоды классифицируются по типоразмерам. Самыми распространенными считаются SMD 5050 с габаритами 5х5 мм. Один погонный метр RGB-ленты может содержать около 30 светодиодов (изделие с двойной плотностью — 60). Мощность и световой поток зависят от числа диодов и их типоразмера.

Ленты различаются по степени защищенности (IP00 и т. д.). Чем ниже этот параметр, тем меньше вариантов применения осветительного прибора. К примеру, слабо защищенные приборы эксплуатируются исключительно в сухих помещениях, а изделия в силиконовой оболочке не страшатся даже полного погружения под воду (IP68).

Для размещения ленты на поверхностях с ее тыльной стороны крепится двусторонний скотч. Всегда можно разрезать ее на части, выбрав необходимую длину. Производители приборов самостоятельно отмечают пунктирными линиями места разрезов, там же изображен символ «ножниц». Перерезайте гибкую плату на этих участках, поскольку только здесь установлены контактные площадки для подключения к источнику питания с последующей спайкой или применением коннекторов.

к содержанию ↑

Контроллер для RGB-ленты

Чтобы воспользоваться всеми возможностями RGB-ленты, подключите к схеме контроллеры, выполняющие ряд функций:

  • управление ПДУ;
  • изменение яркости LED-диодов;
  • изменение цвета свечения;
  • выбор режима — переключение частоты смены цветов и их переливания;
  • комбинация основных цветов с целью получения новых оттенков.

При выборе RGB-контроллера учитывайте два основных критерия — совместимость с подключаемой лентой и способ управления.

Такой контроллер может управляться:

  • через сеть Wi-Fi при помощи планшета или смартфона;
  • пультом ДУ с инфракрасными диодами;
  • без пульта (переключателем на стене).

Последний вариант актуален, если отсутствует необходимость в частом переключении режимов ленты.

Основной физический параметр, характеризующий RGB-контроллер, — его номинальная мощность. Для ее расчета возьмите формулу Mk = Ml*L*Km, где:

  • Mk — номинальная мощность контроллера;
  • L — длина отрезка в метрах;
  • Ml — мощность ленты в Вт/м;
  • Km — коэффициент мощности изделия.

Напряжение, необходимое для питания контроллера, должно быть таким же, как и у RGB-ленты.

к содержанию ↑

Усилитель для RGB-ленты

Еще один элемент, используемый при подключении RGB-плат, — усилитель. Если длина ленты превышает пять метров, обойтись без него нельзя.

Изделие оснащено двумя клеммами — Input (входа) и Output (выхода), причем каждая из них имеет те же контактные площадки, что и сама лента — R, G, B и «+». Есть клеммы для подключения питания — «плюс» и «минус» (VDD и GND соответственно).

При достаточной мощности напряжение 12 или 24 В подается от дополнительного блока. Общие концы ленты подключите к клеммам Input на усилителе, после этого подсоедините клемму Output. В конце коннектится управляющий блок через плюсовую и минусовую клеммы VDD и GND. Очень важно соблюдать полярность, иначе диоды не будут светиться.

В итоге алгоритм соединения следующий: блок питания, контроллер, первый отрезок ленты, усилитель, второй отрезок. Управление такой электрической цепью осуществляется с помощью одного ПДУ.

В случае необходимости применения нескольких лент длиной от пяти метров и более к схеме подключаются вторые усилитель и блок управления. Наличие или отсутствие последнего определяется мощностью свечения. Строго запрещено параллельное соединение источников питания — только при помощи диодного моста.

Усилитель — громоздкий электротехнический элемент, поэтому не всегда хватает места для его удобного размещения. В случае необходимости его можно заменить на микромодель уменьшенной мощности (убедитесь, что ее достаточно для функционирования ленты).

Важно! Если мощность основного усилителя немного ниже требуемой для светодиодной ленты, докупите к комплекту микроусилитель и последовательно подключите к имеющемуся.

к содержанию ↑

Блок питания

Светодиодные RGB-ленты функционируют от источников питания напряжением 12 или 24 В. При выборе блока управления обратите внимание на несколько важных физических условий:

  • напряжение и мощность блока должны соответствовать заявленным требованиям для RGB;
  • в зависимости от места монтажа прибор должен характеризоваться той или иной степенью влагозащищенности.

Важно! Если допустить ошибки при выборе, блок будет сильно перегреваться и спустя короткий промежуток времени выйдет из строя.

Есть несколько разновидностей блоков питания, которые можно найти на рынке:

  • с алюминиевым корпусом, высокой герметичностью и защитой от проникновения влаги, но высокой стоимостью;
  • мини-изделие в пластиковом корпусе, частично защищенном от влаги, по более низкой стоимости;
  • открытый блок, расположенный в перфорированном корпусе, характеризуется наибольшими габаритами и высокой мощностью, нуждается в дополнительных средствах защиты от влаги;
  • сетевой блок — средняя мощность.

Ознакомьтесь с инструкцией, которая прилагалась к RGB-ленте. Там указана мощность для одного погонного метра. Умножьте эту величину на длину гибкой платы, затем полученное значение увеличьте на 30 % (всегда должен быть запас мощности). В итоге узнаете мощность блока питания, необходимого для выбранной LED-ленты.

к содержанию ↑

Популярные схемы подключения

Реализация любой схемы требует небольших знаний, в том числе и понимания, как правильно делить электротехническое изделие на части.

Стандартная схема подключения

Соблюдайте следующий порядок монтажа:

  1. Соедините контроллер с блоком питания через клеммы выходного (пониженного) напряжения.
  2. Плюсовые провода выделяют красным цветом, минусовые — черным.
  3. Подключите светодиодную ленту к контроллеру через три контактные площадки — R, G, B (управление тремя основными цветами) и VDD (плюс).

Вариант подключения двух светодиодных лент

Если требуется питание одновременно двух светодиодных лент, учтите следующие моменты:

  • понадобятся два блока питания и два усилителя для RGB;
  • соблюдайте порядок подключения провода в соответствии с цветовой маркировкой;
  • схема пригодна для подачи тока на отрезки плат, длина которых достигает 10 метров.

Основное правило: если в схему подключаются не менее двух лент, обеспечивается их параллельное соединение (последовательное уменьшит мощность напряжения для светодиодов, расположенных на дальних концах от источника питания и усилителя).

к содержанию ↑

Подключение RGB-ленты длиной в 20 метров

При выборе мощного блока питания можно использовать схему подключения «контроллер-усилитель-блок». Во всех остальных случаях требуются два и более блока.

Пошаговая инструкция по монтажу

При самостоятельном подключении цветной RGB-ленты требуется четкое соблюдение алгоритма:

  1. Поиск места установки и подготовка поверхности. Для начала определитесь с местом установки, а затем выровняйте поверхность, к которой будет крепиться светодиодная лента. Ею может быть потолок, дверь и т. д. Обязательно обезжирьте ее с помощью любого растворителя, иначе двусторонний скотч спустя короткий промежуток времени отойдет. При креплении к металлическим поверхностям требуется дополнительная электрическая изоляция.
  2. Большинство светодиодных RGB-лент самоклеющиеся — снимите с тыльной стороны защитную пленку и аккуратно прижмите изделие к поверхности выбранного места. При выполнении изгибов их радиус должен быть не более 20 мм, в противном случае могут возникнуть неполадки. Разрезайте ленту в строго обозначенных местах. При соединении разных частей пользуйтесь специальными коннекторами или паяльником (подробнее об этом рассказано в отдельной статье).
  3. Подключение электрической цепи. Выберите схему соединения светодиодной ленты из предложенных выше. Объедините изделие с контроллером, усилителем и блоком питания. Последний включите в сеть при помощи электрической вилки. Черный провод блока соедините с клеммой V- на усилителе, красный — V+. Провода светодиодной ленты объедините с контактными площадками контроллера в соответствии с их цветом и обозначением: красный — R, зеленый — G, синий — B. Последний провод подключается к плюсовой клемме — V+.
  4. Подсветка работает от сети 220 В. Проверьте ее работоспособность при помощи пульта ДУ.

Правильные подключение и эксплуатация светодиодной RGB-ленты позволят создать неповторимую атмосферу дома, украсить офисные или жилые помещения, уличную беседку. Наличие тех или иных электротехнических изделий в выбранных схемах зависит от длины платы, количества и типоразмера используемых LED-диодов.

Светодиодная лента RGB: устройство, принцип работы, основные элементы и подключение

220.guru

Принцип работы светодиодной ленты – Устройство светодиодной ленты: важно знать при подключении

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
