Кран маевского — конструкция, принцип работы, схемы установки



Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Блок: 1/5 | Кол-во символов: 580
Источник: https://septik.guru/truby/fitingi/printsip-raboty-krana-maevskogo.html

Разделы статьи

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

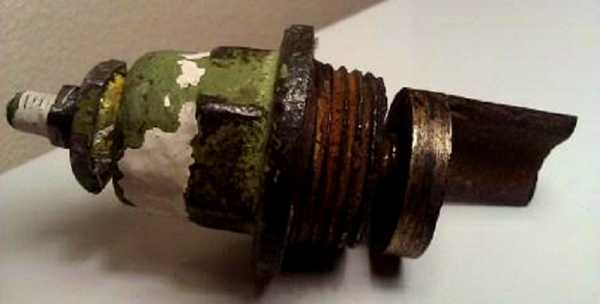

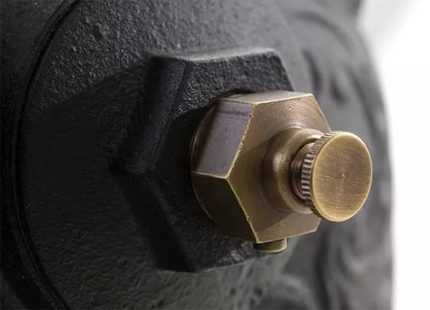

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Блок: 2/9 | Кол-во символов: 1399
Источник: https://HouseChief.ru/kran-maevskogo-princip-raboty.html

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

  • когда проводится монтаж новой отопительной системы;
  • в случае ремонта системы и удалении из нее воды;
  • при установке новых радиаторов;
  • при подсосе воздуха в систему в процессе ее работы;
  • когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
  • при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Блок: 2/7 | Кол-во символов: 604
Источник: http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.html

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

  • прямые штоковые ручные;
  • угловые штоковые ручные;
  • поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

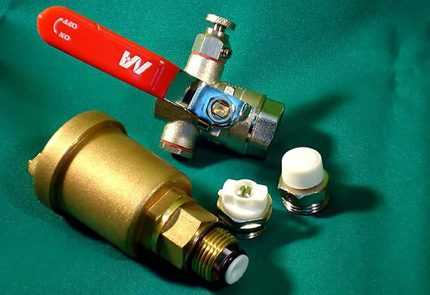

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

  1. Корпус металлический.
  2. Шток с резьбой и проходными канавками.
  3. Колпак с каналом для выхода воздуха.
  4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

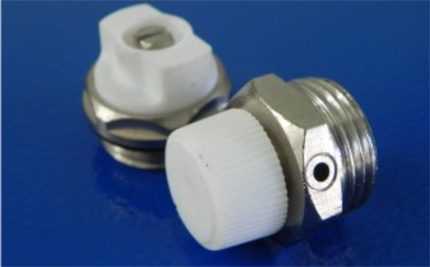

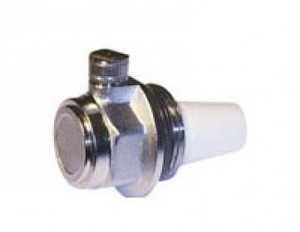

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

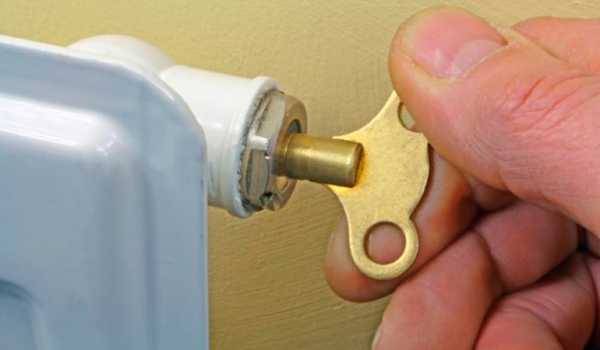

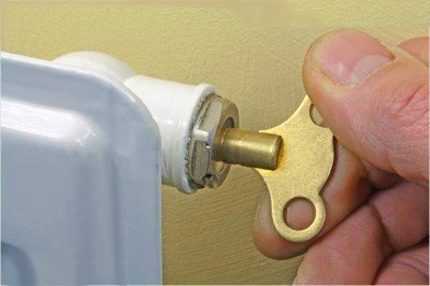

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

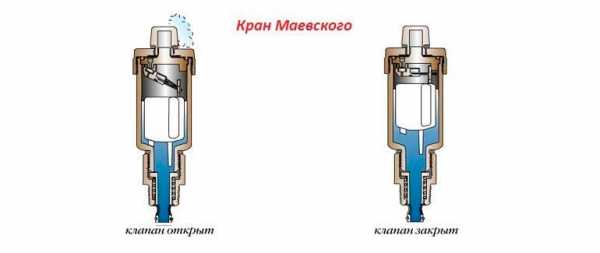

Принцип работы автоматических кранов Маевского

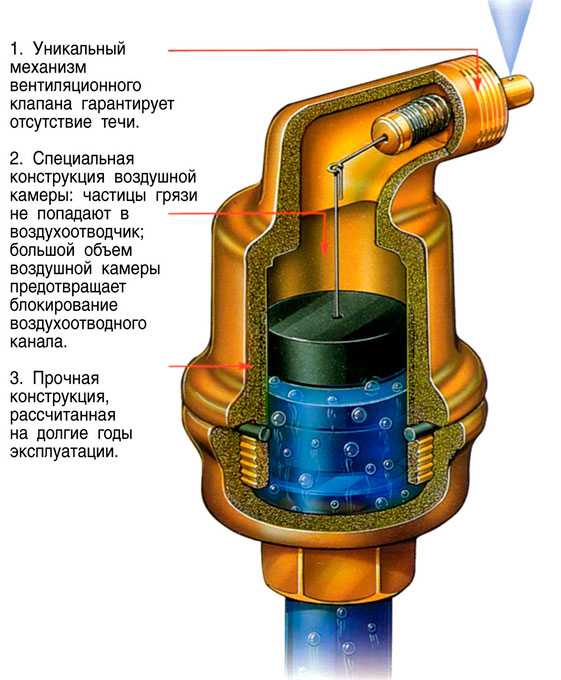

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

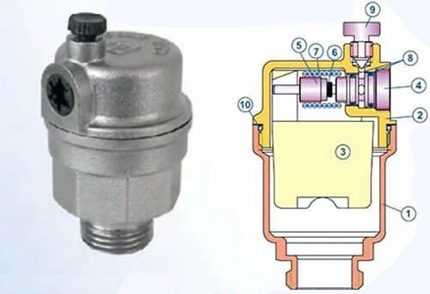

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Блок: 2/6 | Кол-во символов: 4746
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

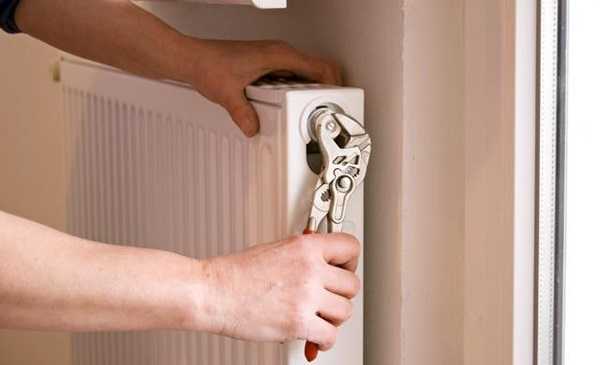

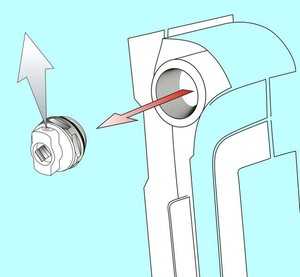

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

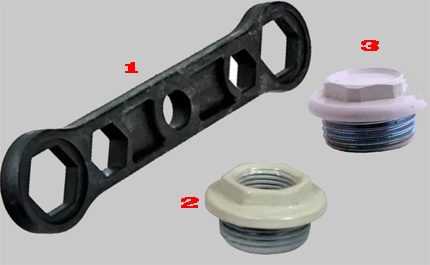

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

Техническая характеристикаДопустимое значениеЕдиницы измерения
Давление (рабочее)10АТИ
Температура (максимум)120ºС
Диаметр прохода25,,0мм
Диаметр резьбовой части25,,0мм
Рабочая средавода и др. неагрессивные жидкости
Срок службы20 — 25лет
Класс герметичности«А»

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

  1. Отсечь радиатор от системы запорными вентилями.
  2. Выпустить из батареи примерно 1/3 объёма воды.
  3. Снять прибор с корпуса батареи.
  4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Блок: 3/6 | Кол-во символов: 2526
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной

, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, предотвращая выход воды.

Для удобства проведения ремонта в случае неисправности или замены изношенного крана, устройство оснащается отсекающим клапаном. Он вкручивается в отопительную систему, затем накручивается воздухоотводчик. Кран нажимает на флажок в клапане, исключая утечку теплоносителя. Автоматические воздухоотводчики в магазинах представлены в большом ассортименте. Они могут быть специальными, радиаторными, прямыми, угловыми. Поэтому подобрать такой элемент можно для любой отопительной системы.

Блок: 3/5 | Кол-во символов: 1433
Источник: https://septik.guru/truby/fitingi/printsip-raboty-krana-maevskogo.html

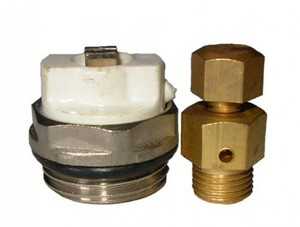

Разновидности крана Маевского: фото разных моделей

Существует несколько разновидностей воздухоотводчиков:

  • кран Маевского ручного типа представляет собой простое устройство. Если обнаружен неравномерный прогрев, то приспособление приоткрывается специальным ключом. Затем после выхода воздушных пробок, кран заворачивается обратно;

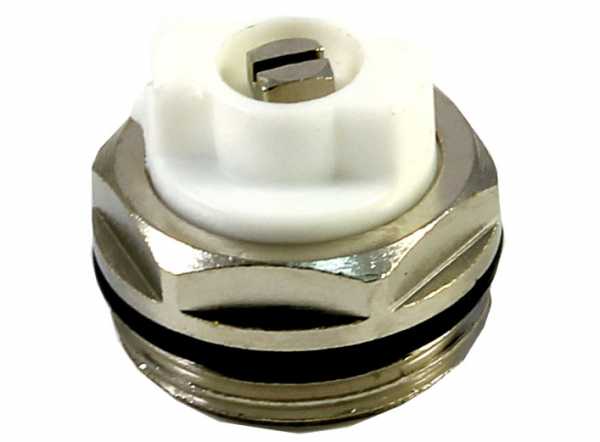

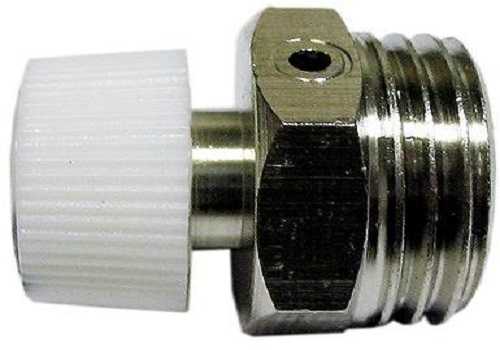

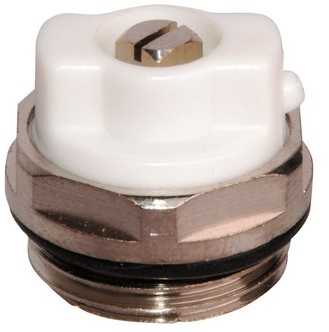

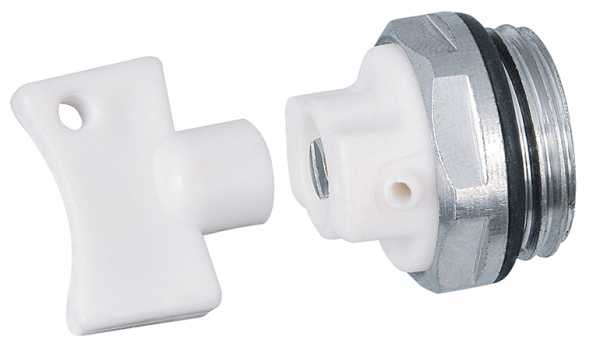

Модель ручного типа

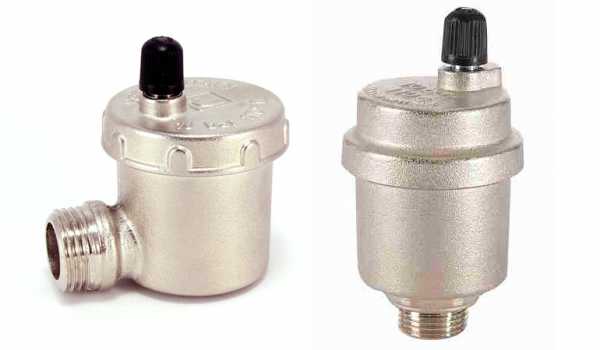

  • для автоматического прибора не предусмотрен ручной способ управления. Подобные изделия производятся из латуни и имеют цилиндрическую форму. При этом изделие не имеет игольчатого клапана, вместо которого применяется поплавок из пластмассы. Механизм при образовании воздушных пробок, начинает двигаться, и влияет на открытие устройства;

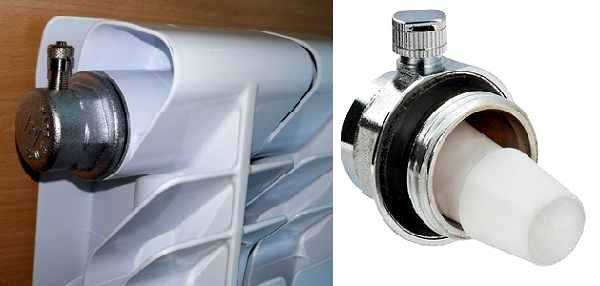

Приборы автоматического типа идеально подходят для загородных домов

Устройство может использоваться в сложных современных конструкциях

Блок: 3/7 | Кол-во символов: 813
Источник: https://HomeMyHome.ru/kran-maevskogo-princip-raboty.html

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

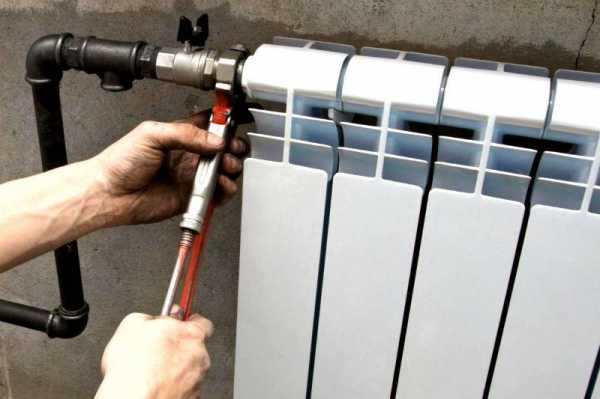

Демонтаж отдельных элементов системы

  • Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

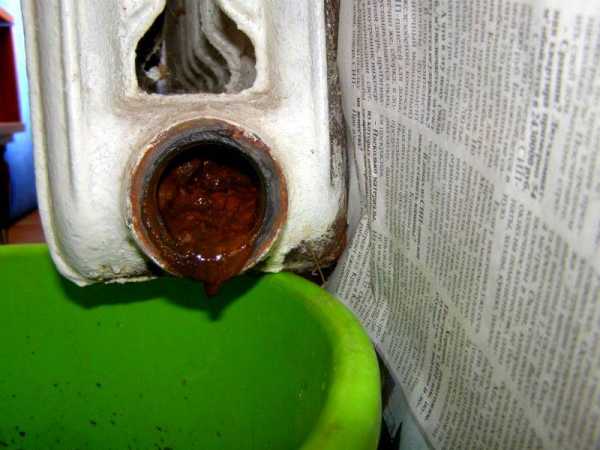

Слив воды из радиатора

  • Если произошло повреждение в местах соединения отдельных частей конструкции.
  • Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Блок: 4/9 | Кол-во символов: 1023
Источник: https://HouseChief.ru/kran-maevskogo-princip-raboty.html

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

    1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.
    2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматиче

kachestvolife.club

Узнайте принцип работы крана Маевского (воздухоотводчика) и научитесь им пользоваться

Перед нами один из самых простых и функциональных элементов, которые используются для модернизации системы основанной на жидком теплоносителе. Безусловно у крана Маевского существуют альтернативы, но едва ли они будут так изящны и удобны как данный воздухоотводчик.

Для чего нужен кран Маевского

Многие жильцы периодически сталкиваются с тем, что батареи начинают греть не так, как раньше, а температура внутри жилого помещения постепенно «скатывается» вниз.

Такой процесс происходит вследствие образования воздушных пробок, которые перекрывают подачу горячей воды в радиатор. Для того, чтобы стравить воздух из системы (отопления или горячего водоснабжения) и используют предмет нашего разговора.

Кран Маевского- это простонародное название, которое не подтверждено ГОСТом. В учебниках и специальных пособиях приспособление называют радиаторным-игольчатым воздушным клапаном, существует и ещё одно название - воздухоотводчик.

Изобретение появилось еще в тридцатых годах прошлого века.

Как устроен кран. Принцип работы

Классическая модель крана Маевского включает в себя две детали: винт конической формы (на схеме выше винт и отверстие условно изображены как цилиндрические) и корпус, выполненный из металла. Они образуют надежное соединение, которое позволяет удерживать давление внутри системы.

При открытии крана, поднимается затворная игла (винт) и открывает отверстие в которое и устремляется лишний воздух .

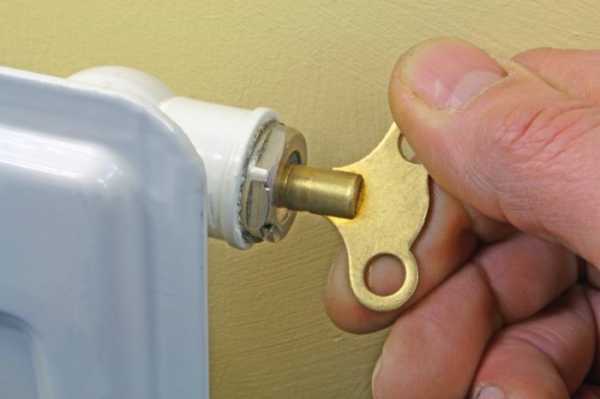

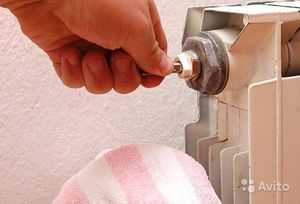

Порядок действий, когда нужно спустить воздух из системы отопления или горячего водоснабжения

Кран как правило устанавливается в верхней части радиатора отопления или полотенцесушителя. Если необходимо спустить воздушные пробки, то достаточно:

  1. Подготовить тряпку или емкость для воды

  2. Взять отвертку и открутить винт крана на 1-2 оборота. Больше откручивать нет смысла, тк воздух от этого быстрее выходить не станет.

  3. Начнется шипение - значит все ок. Это выходит воздух из системы.

  4. Подставляем емкость или тряпку к отверстию через которое выходит воздух и ждем когда из него закапает вода.

  5. Дожидаемся равномерного вытекания и закрываем кран, поворачивая винт в обратную сторону. Все!

Если в системе работает циркуляционный насос, то перед проведением процедуры стравливания накопившегося воздуха насос необходимо отключить. После отключения насоса нужно оставить систему на 5-10 минут, чтобы вода устоялась, а воздушные пузырьки поднялись наверх.

Технические характеристики

Характеристика

Ед.изм.

Значение характеристики

Нормативный срок службы лет 20
Рабочее давление МПа 1

Максимальная температура теплоносителя

°С 120
Присоединительная резьба дюймы 1/2" - 3/4''
Диаметр условного прохода Dу 1/2" - 3/4''
Максимальная температура окружающего воздуха °С 60
Вид климатического исполнения: У3 ГОСТ 15150-69
Класс герметичности ГОСТ 9544-93 А
Рабочая среда: вода, жидкие неагрессивные среды.
Максимальная относительная влажность окружающего воздуха % 80

При выборе воздухоотводчика лучше отказаться от дешевых моделей изготовленных из стали с гальванической обработкой. Обратите внимание на экземпляры выполненные из нержавеющей стали или латуни. При небольшой разнице в цене, срок эксплуатации таких изделий значительно выше.

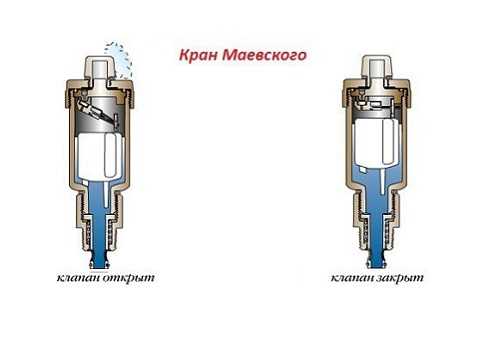

Автоматический кран Маевского

Это устройство напоминает металлический цилиндр, в верхней части которого находится отверстие. Внутри размещен датчик, работающий по принципу поплавка.

Он реагирует на изменение объема воздуха, а при достижении максимально допустимого значения открывается, чтобы спустить лишний воздух, после чего закрывается обратно. Вмешательство человека не требуется - клапан работает автоматически.

Автоматические модели периодически засоряются, но это легко исправить, прочистив канал с помощью швейной иголки.

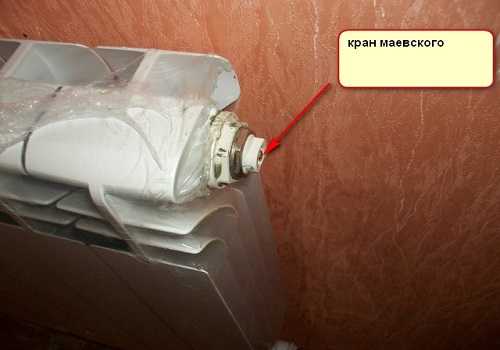

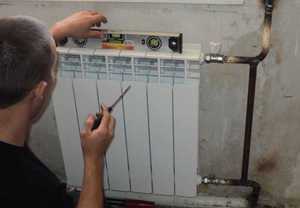

Как правильно установить воздухоотводчик

Данное техническое приспособление можно устанавливать самостоятельно, без помощи сантехников. Достаточно просто подобрать нужный клапан, исходя из диаметра посадочного отверстия.

В отопительных приборах современного типа уже предусмотрено отверстие для установки клапанов, поэтому монтаж будет достаточно простым. Главное установить его таким образом, чтобы канал вывода воздуха был направлен вниз от радиатора и располагался с обратной стороны от стены. Посмотрите видео выше, процесс интуитивно понятен.

Вот и все. В данной статье мы постарались изложить самую суть, без искусственного раздувания текста. Если у Вас остались вопросы или есть пожелания к содержимому материала, то пишите пожалуйста по любым контактам указанным на странице "О Сайте".







Распродажа (-55%):

bydom.ru

Кран Маевского принцип работы; установка его в радиатор, чтобы спускать воздух

Из-за накопленного воздуха происходят сбои в работе отопительной системы. Воздушные пробки не дают свободно перемещаться теплоносителю по контуру. Поэтому вся работа системы обогрева становится неэффективной. Решить эту проблему можно с помощью устройства под названием кран Маевского. Его принцип работы состоит в стравливании воздушных масс. На батарее это приспособление монтируется в верхней точке. Управлять им можно как вручную, так и автоматически.

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

  • когда делается монтаж новой отопительной системы;
  • когда устанавливаются новые батареи отопления;
  • когда вода сливается из системы, и производятся ремонтные работы;
  • в случае негерметичности контура;
  • если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

  • термостатический элемент;
  • термостатический клапан;
  • шкала настройки;
  • чувствительный элемент, для которого жидкость служит рабочей средой;
  • разъемное соединение;
  • шток;
  • золотник;
  • компенсационный механизм;
  • накидная гайка;
  • кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

  1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
  2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.

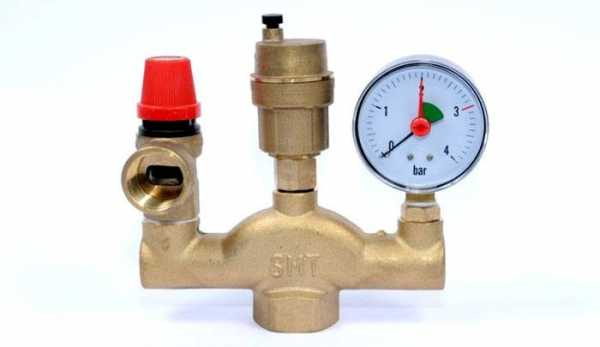

  3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Как выбирать устройство?

Перед покупкой крана Маевского нужно обратить внимание на определенные параметры радиаторов. Если обогрев централизованный, то лучше всего установить устройство ручного типа. Его можно будет задействовать только в том случае, если понадобится стравить воздух.

Автоматический кран целесообразнее использовать при автономной системе отопления.

Если использовать автоматическую конструкцию для централизованного отопления, то нужно учесть, что теплоноситель очень сильно загрязнен, а это будет влиять на работу механизма. Дело в том, что отверстия в таких конструкциях будут постоянно забиваться, и кран просто перестанет выполнять свою работу.

Автоматический механизм можно установить на батареях, которые расположены в труднодоступных местах, но и там нужно будет постоянно следить за чистотой теплоносителя.

Если в системе отопления имеют место чугунные батареи, то для них подойдет модель ручного крана или автоматические конструкции, изготовленные из латуни.

Правильный монтаж крана Маевского

Если человек не имеет специальных знаний, то установить такую конструкцию самостоятельно ему будет очень сложно, или он вовсе не справится с таким заданием. Покупая воздухоотводчик, нужно чтобы его размеры совпали с входным отверстием полотенцесушителя. Кроме этого, нужно приобрести прокладку, сделанную из резины или силикона.

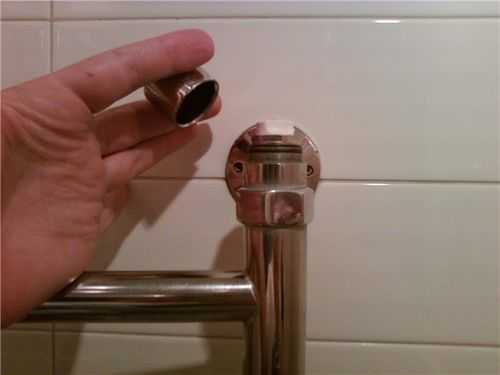

Рассмотрим, как правильно установить кран Маевского на полотенцесушителе.

Конструкция должна быть установлена на радиатор в верхней его части, при этом отверстие под горячую воду должно находиться в противоположной стороне. Работа проводится в следующей последовательности:

  1. Систему нужно освободить от воды.
  2. В новых батареях предусмотрены прорези. Если на батарее имеется заглушка, то кран нужно устанавливать вместо нее, но так, чтобы отверстие было развернуто от стены и имело небольшой уклон вниз.

Если нужно установить устройство на старую батарею, то в заглушке делается прорезь, затем нарезается резьба. После этого, с помощью специального ключа устанавливается кран Маевского. Такие радиаторы в ванной уже не встретишь, там устанавливают полотенцесушитель.

Установка и принцип работы автоматического воздухоотводчика

Автоматический кран имеет герметичный корпус, изготовленный из латуни. Внутри располагается поплавок, который соединен со спускным клапаном. Работать такой прибор будет только при наличии открытого запирающего колпачка. Колпачок, перед работой, нужно открутить на несколько оборотов.

От вида изделия зависит и принцип работы автоматического воздухоотводчика. Различают три типа устройства:

  • прямые модели, которые монтируются вертикально;
  • угловые модели – монтируются под определенным углом;
  • специальные устройства на радиаторы.

Некачественный теплоноситель будет постоянно забивать отверстие, из-за чего клапан будет неплотно прилегать. В этом случае полотенцесушитель нужно менять, или же вызывать сантехника.

Установка разных видов крана Маеквского

Как работает кран Маевского?

Пользоваться краном Маевского нужно правильно. Для этого под батарею нужно положить сухую ветошь или поставить небольшую емкость. С помощью ключа винт требуется прокрутить в нужном направлении. Если это сделано правильно, то из устройства начнет выходить воздух, а за ним потечет и вода. Здесь важно спускать воду, пока она не начнет литься без прерывания.

Если в радиаторе установлен ручной тип крана, то подготовительные работы будут те же. Но чтобы открутить его, нужен ключ для крана Маевского, или отвертка. Ее нужно вставить в прорезь и прокрутить против часовой стрелки. Как только воздух начнет выходить из батареи, нужно прекратить прокручивание. Как и в предыдущем случае, вместе с воздухом будет спускаться и вода, к тому же это все может сопровождаться громкими звуками. Не пугайтесь, это нормально. Спускать воду можно заканчивать, когда она будет литься без прерывания. Кран можно закрывать, но крутить нужно уже в обратную сторону.

Если система оборудована насосами, то перед выпусканием воздуха их нужно отключить, минут за десять до «операции». Чтобы кран прослужил долго, после каждого отопительного сезона нужно смазывать винт специальной силиконовой смазкой. Это поможет защитить резьбу от действия теплоносителя.

Замену крана следует производить специальными разводными ключами, это касается и полотенцесушителя.

Полезные советы

Кран Маевского монтируется на радиаторы в том случае, если конструкция имеет участки, которые находятся ниже подсоединения прибора.

Правильный монтаж воздухоотводчика на полотенцесушителе влияет на работу всей системы.

Если после удаления воздуха, радиатор не стал теплее, то можно допустить, что он засорен. Из этой ситуации есть два выхода:

  • вызов сантехника;
  • замена радиатора.

remontoni.guru

принцип работы, как спустить воздух

Во время подпитки системы тепловым устройством вместе с водой в радиаторе оказывается немного воздуха. Зачастую он растворен в жидкости, но в зоне с невысоким давлением собирается в трубе. Так образуется «воздушный затор», если его не спустить, то он создает серьезные помехи для циркуляции теплой воды по сети. Отопительная система при подпитках не всегда может вытеснить эти пробки при помощи воды.

Устройство крана Маевского – ручной воздухоотводчик, который улучшает процесс работы отопительной системы. Например, часто происходит, что часть сети греет плохо или не греет совсем, хотя котел работает на полную мощность. Это происходит вследствие завоздушивания батареи, поэтому в нее не попадает теплая вода. Чтобы спустить воздух из системы, нужен кран Маевского, его технические характеристики и простой принцип работы, позволяют без труда решить данную проблему.

Длительное время применяли простые водопроводные краны с целью спустить воздух из сети, которые также использовались, чтобы делать забор теплой воды из батарей для бытовых потребностей. Для закрытой системы отопления такие действия недопустимы. Кран Маевского позволил поменять ситуацию, пользоваться ним очень легко, но забирать воду из батареи при этом устройстве трудно.

Важно! В инструкции и нормативных документах, где описывают принцип работы и технические характеристики устройства, название «кран Маевского» не встречается, вместо этого пишут — «радиаторный игольчатый воздушный клапан».

Устройство разных моделей

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

  • Прочного корпуса, для изготовления которого используется латунь;
  • Игольчатый клапан из стали;
  • Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Совет! Если упали температурные показатели радиаторов, а в системе высокая температура, то это свидетельствует, что образовался воздушный затор. Чтобы развоздушить систему, иногда ее можно не открывать. Если на термостате выставить максимальную температуру, то воздух выведет водяной поток большой скорости, чего и планировалось достичь.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Использование крана Маевского

h3_2

Пользоваться прибором достаточно просто. Самые простые открываются вручную, а более сложные устройства выводят излишки воздуха сами. Автоматический кран Маевского устанавливают в больших магистралях, где накапливается очень много воздуха. Ручному устройству развоздушить такую сеть трудно, но для частного дома или квартиры ручной прибор подходит отлично.

Прежде чем приступить к работе с проблемным радиатором, необходимо убрать ценные вещи и ковры, которые находятся вблизи, приготовить емкость для воды и ключ. Если прибор установлен в сети с принудительной циркуляцией, необходимо выключить насос, иначе воздух не сможет подняться вверх к радиатору.

Чтобы открыть клапан, необходимо установить ключ в специальную резьбу, и не спеша прокручивать его против часовой стрелки. Прекратить вращения необходимо тогда, когда будет слышно шипение воздуха, который выходит из батареи. Когда воздух перестанет выходить из батареи и поступит вода, начинают осторожно закручивать кран. Ключ при этом поворачивают по часовой стрелке. Если вода течет из батареи с воздушными пузырями, то подставляют емкость, и не закрывают кран, пока вода не начнет выходить без воздушных пузырей.

Важно! Если все действия были проделаны правильно, а температура на радиаторе не поднялась, то, вероятнее всего, батареи засорились. Своими силами сделать очистку достаточно трудно, поэтому стоит обратиться к специалисту.

Монтаж крана Маевского

Установить кран Маевского можно самостоятельно, главное – не ошибиться с размером устройства. Такие краны бывают с резьбой 1 дюйм, ¾ дюйма и ½ дюйма. Ставят кран на радиаторы в верхней части, на стороне, которая противоположна подаче воды. Перед установкой из сети необходимо спустить воду. В пробке радиатора нужно открутить заглушку и на ее место установить кран. Устройство оснащено уплотнительными резиновыми кольцами, но для надежности лучше сделать обмотку. Для улучшения герметизации на резьбу наматывают ФУМ-ленту или льняное волокно.

Кран необходимо устанавливать таким образом, чтобы отверстие располагалось на стороне, не прилегающей к стенке. Иначе при заборе воздуха невозможно будет поставить емкость для сбора воды.

В старых чугунных батареях перед установкой устройства придется сделать предварительную подготовку:

  • Высверлить вверху в заглушке отверстие;
  • Сделать резьбу;
  • Прикрутить устройство.

Ставить автоматический кран на чугунных радиаторах в центральных системах отопления не советуют. Вода в таких магистралях, как правило, очень грязная и устройство придется постоянно чистить. В таких сетях очень часто образуются воздушные пробки и происходят гидравлические удары мощностью до 15 атм. В таких случаях потребуется установка автоматического устройства, которое сможет выдержать температуру до 150 °C.

Важно! При использовании прибора для вывода воздуха, нельзя чтобы поблизости батареи находился открытый огонь. С воздухом часто выходят горючие газы, что может стать причиной пожара. Также нельзя оставлять кран Маевского в открытом положении. Такой принцип работы не допускается, так как это приведет к выходу из строя батареи или полотенцесушителя.

Монтаж воздухоотводчика на полотенцесушитель

У полотенцесушителя с подключением внизу для крана предусмотрено специальное отверстие. Но полотенцесушитель с подключением сбоку нужно будет немножко дорабатывать. На подводку устанавливается металлический тройник с резьбой подходящего диаметра, а крановое отверстие выхода должно быть развернуто от стенки.

Монтаж крана Маевского позволяет снизить расходы на отопление, так как прогрев помещения будет осуществляться равномерно и без перерыва.

domotopim.ru

Кран маевского принцип работы | Vseproteplo.ru

Наиболее распространенной причиной неправильной работы отопительной системы является образование в контуре воздушных пробок. Скопившийся воздух затрудняет свободную циркуляции воды и приводит к значительному снижению эффективности системы в целом. Проблема легко решается установкой крана Маевского. Незамысловатое приспособление, изобретенное более восьмидесяти лет назад, на сегодняшний день считается самым эффективным и надежным для коррекции работы отопления в частном доме.

Устройство и принцип работы крана Маевского

Название сантехнического устройства распространено только в быту, на самом деле оно относится к линейке запорных кранов и имеет правильное наименование —  игольчатый радиаторный воздушный клапан. Промышленность выпускает несколько модификаций крана Маевского. Стандартная конструкция запорного крана состоит из двух элементов:

  • корпус;
  • винт конической формы.

Благодаря нанесенной внутренней калибровке, детали крана Маевского при закрытии плотно прилегают друг к другу, надежно перекрывая доступ к движению теплоносителя. Боковая часть корпуса имеет отверстие для стравливания воздушной пробки.

Корпус выполнен из латунного сплава, обладающего высокими антикоррозийными свойствами, что гарантирует длительный срок эксплуатации. Открытие-закрытие крана в зависимости от конструкции осуществляется отверткой, пальцами или специальным ключом.

Кран маевского

Технология установки крана Маевского зависит от типа отопительной системы.

В системе отопления вертикальной ориентации, состоящей из нижнего и верхнего трубопровода, запорная арматура устанавливается на все приборы верхних этажей. Горизонтальная система отопления вынуждает монтировать запорные краны на каждом радиаторе, батареи.

Установка этих устройств на отопительные приборы является необходимой в том случае, если некоторые участки отопительной системы расположены ниже, чем верхняя ось подключаемого радиатора или конвектора. Такая система исключает возможность естественного удаления воздуха.

Процедуру стравливания воздушных пробок следует производить сразу же после монтажа отопительной системы, потому что в любом случае трубопровод и приборы будут содержать скопления газов. Развоздушивание, также, проводят после длительной «простоя» системы, например, после лета. Даже при стабильной работе системы отопления ввиду локальных причин в теплоносителе могут образовываться воздушные пузырьки, что вынуждает периодически использовать кран Маевского по назначению.

Особенности проведения работы с краном

Кран Маевского имеет простую конструкцию и работа с ним не вызывает особых сложностей. Весь процесс можно разбить на несколько этапов:

  • Во избежание утечки теплоносителя на пол, следует приготовить емкость для жидкости и тряпку.
  • Далее кран открывается на один оборот для удаления воздуха, в процессе чего будет слышно характерное шипение. Если вы заметили, что объем воздуха достаточно большой, кран можно открыть еще на полоборота. Процедуру продолжают до тех пор, пока из отверстия не начнет сочиться, а затем и течь жидкость. Это означает, что воздух полностью вышел из отопительного прибора.
  • Кран плотно закручивается.
  • Если в систему внедрены циркуляционные насосы, их необходимо выключить за 5-10 мин до стравливания воздуха для того, чтобы весь воздух поднялся в верхнюю часть отопительных приборов.

Ручной кран Маевского используется в небольших частных системах отопления. Крупные магистрали обречены на постоянное образования воздушных пробок, поэтому в таких системах применяются более усовершенствованные газоотводящие приспособления.

принцип работы крана Маевского

Автоматический кран Маевского

Если система подвержена регулярному завоздушиванию, то использование ручного крана не даст эффективного результата. В таких случаях целесообразно установить автоматическое устройство. Причиной частого образования воздушных пробок может скрываться в неправильном монтаже труб отопления. Также, кран с автоматической функциональностью будет идеальным вариантом для установки в труднодоступных местах.

Есть несколько конструктивных решений автоматических кранов Маевского, однако принцип действия у них один и тот же. Корпус такого устройства имеет полое отделенияе где расположен пластмассовый поплавок с флажком. Скопившийся воздух заставляет поплавок давить на шток с пружиной, который открывает доступ к атмосфере, и воздух начинает выходить. Полость постепенно заполняется теплоносителем, вынуждая поплавок оказывать давление на шток. Отверстие плотно перекрывается, и теплоноситель продолжает нормальную циркуляцию в системе.

Для облегчения проведения ремонтных работ и установки нового крана вместо изношенного, запорную арматуру оснащают дополнительным отсекающим клапаном, которые вкручивается в систему перед воздухоотводчиком. Кран действует на флажок в клапане, что полностью предупреждает утечку жидкости.

Такие автоматические устройства представлены в различных конструктивных решениях в зависимости от особенностей отопительной системы. Исходя из области применения, кран может быть прямым, угловым, радиаторным, специальным.

Монтаж крана Маевского

Монтаж крана Маевского

Даже не имея опыта работы с сантехникой, домашний мастер может с легкостью установить кран в необходимое место. Главное – правильно подобрать размер технического приспособления, который может быть 1, ¾, ½ дюйма. Кран должен располагаться в верхней зоне батареи с противоположной стороны входа теплоносителя. Перед началом работы жидкость из контура системы сливается. Заглушка радиатора выкручивается, а на ее место устанавливается запорный кран. Для повышения герметизации резьбу дополнительно покрывают ФУМ-лентой или льняным волокном.

Современные радиаторы уже оснащены отверстием для установки крана Маевского, что значительно облегчает процедуру монтажа. Процесс стравливания воздуха может происходить с нежелательным разбрызгиванием воды, поэтому кран необходимо устанавливать таким образом, чтобы его отверстие было направлено от стены и немного вниз. В таком положении выкающий теплоноситель легко собрать в подставленную емкость.

vseproteplo.ru

Кран Маевского: принцип работы и установка

Самой распространенной причинной некорректной работы отопительной системы является большое скопление лишнего воздуха. Из-за этого появляются воздушные пробки, которые не позволяют теплоносителю циркулировать по трубопроводу. Радиатор, наполненный воздухом, не может выполнять поставленные задачи, его эффективность быстро уменьшается. Раньше для спуска воздуха из системы применялись длительные манипуляции и различная аппаратура, но с изобретением крана Маевского всё изменилось. Это устройство имеет простую конструкцию, но несмотря на это обладает высокой эффективностью и безотказностью, поэтому активно используется в современных отопительных системах.

Принцип работы

Корпус крана изготавливается из латуни, из этого же материала сделан винт для удаления воздуха. Для обеспечения полной герметичности при установке, с внешней стороны находится уплотнительное кольцо.

Различные производители изготавливают шлицы болтов как для отвертки, так и для шестигранной головки. Окончание винта имеет форму конуса, он входит в отверстие, где происходит контакт с теплоносителем. Чтобы спускаемый воздух выходил из батареи, в корпусе есть отверстие, диаметром 2 мм.

Принцип действия крана Маевского

Принцип действия крана Маевского.

В обычном режиме кран находится в герметичном состоянии. Если появляется необходимость удалить накопившейся воздух, тогда следует провернуть инструментом винт на несколько оборотов. Воздух будет двигаться через калиброванное отверстие, а затем попадет в боковой канал, который ведет наружу. В самом начале воздух выходит самостоятельно (это сопровождается характерным звуком), но по истечении некоторого времени он будет «цеплять» с собой теплоноситель, поэтому заранее нужно подготовить емкость.

Разновидности крана Маевского

У этого простого устройства не так уж и много разновидностей. Их эффективность применения зависит от типа отопительной системы, её возраста и состояния. Существуют такие разновидности крана Маевского:

  1. Ручная модель. Это примитивное устройство, имеющее простую конструкцию и принцип действия.
  2. Автоматический кран - современная версия воздухоотвода Маевского. Такую модель также изготавливают из латуни, но уже с более серьезной конструкцией, например, вместо стандартного игольчатого клапана установлен пластиковый поплавок. Как это работает? Поплавок из пластика перемещается во внутренней части воздухоотводчика, открывая или закрывая затворник в зависимости от количества воздуха, находящегося в системе. Этот процесс полностью автоматизированный. Любой кран автоматического типа можно использовать и в ручном режиме, это актуально при засорении отводного отверстия.
  3. Воздухоотвод с наличием встроенного предохранителя. Эта разновидность имеет несколько другой принцип действия, нежели у двум предыдущих вариантов. За счет предохранительного клапана контролируется давление в теплосети. Если этот показатель превышает критическое значение, обычно равное 15 атмосфер, тогда клапан активируется и происходит процесс вывода лишнего воздуха. Устройство позволяет исключить возможность появления внезапных гидроударов, которые негативно влияют на элементы отопительной системы. Использование такого крана особенно актуально в системах, где трубопровод выполнен из металлопластика либо полипропилена, то есть где чрезмерное давление может повредить теплосеть.
Автоматический кран Маевского.

Автоматический кран Маевского.

Выбор конкретного изделия зависит от ваших финансовых возможностей и разновидности отопительного оборудования.

Процесс установки

Установку элементов отопительной системы лучше доверить профессионалам, ведь от качества монтажа зависит надежность, экономичность и эффективность отопления. Хотя кран Маевского можно установить и самостоятельно, достаточно иметь минимум навыков и владеть важными рекомендациями. На радиаторе отопления есть заглушка, её нужно демонтировать в первую очередь. Устройство вкручивается вместо этой заглушки. Устанавливать кран Маевского можно не только в отопительные радиаторы, а и в полотенцесушители.

Кажется, что правильно выбрать самостоятельно устройство невозможно, ведь среди такого обилия моделей тяжело подобрать тот самый. Но это большое заблуждение, краны Маевского отличаются исключительно диаметром внешней резьбы. Разновидности по диаметрам:

  • 0,5 дюйма;
  • 0,75 дюйма;
  • небольшие изделия, которые раньше использовались в чугунных радиаторах, а сейчас – в напольных моделях.

Устанавливать кран необходимо на каждый отопительный радиатор, потому что воздух может накопится в любой точке системы. Некоторые принимают решение установить воздухоотвод непосредственно на участке трубопровода. Если трубы полимерные, тогда для врезки устройства достаточно вмонтировать дополнительный фитинг, в который будет вкручиваться кран. Со стальным трубопроводом дела обстоят гораздо сложнее, поскольку понадобится специальное оборудование, а, возможно, даже сварочный аппарат.

Расположение крана Маевского.

Расположение крана Маевского.

Рекомендации по эксплуатации

Данный воздухоотводчик – это устройство ручного пользования, в основном его используют в централизованных системах отопления. Однако для индивидуальных либо закрытых систем предпочтительнее будет установка автоматического кран, это изделие в автономном режиме избавляется от воздуха, когда появится необходимость.

Процесс эксплуатации крана предельно прост. Для этого не нужны особенные знания и специальные устройства. Достаточно придерживаться определенного алгоритма:

  1. В самом начале необходимо убрать все ценные предметы как можно дальше от радиатора, чтобы они не испортились от контакта с теплоносителем.
  2. Далее нужно подготовить емкость для слива жидкости, а также отвертку либо специальный ключ (всё зависит от разновидности крана).
  3. С помощью отвертки (ключа) следует вращать винт, делать это нужно плавно и только против часовой стрелки.
  4. Как только появится шипящий звук можно прекращать вращение – воздух начал выходить. После того, как воздух удалиться, начнет выделяться теплоноситель, в нем будет также присутствовать воздух. Этот процесс нередко сопровождается громкими звуками – не стоит пугаться, данное явление вполне нормальное.
  5. Продолжать сливать воду нужно до тех пора, пока жидкость не будет выделяться равномерно без видимых признаков наличия пузырьков воздуха. После этого можно закрывать кран, вентиль проворачивается уже в противоположную сторону.

Процесс удаления воздуха из системы может затянуться, остается только поставить емкость под батарею и ждать окончания процедуры. Если при соблюдении данной инструкции удалось полностью избавиться от воздуха в системе, но радиатор по-прежнему холодный, тогда нужно проверить его на наличие мусора. Часто в батареях накапливается накипь либо ржавчина, что становится причиной некорректной работы. В этом случае есть два пути решения:

  1. Установить новый радиатор.
  2. Вызвать специалиста, который поможет устранить проблему.

Кран Маевского – надежное устройство, которое может в течении десятилетий отлично справляться со своими задачами. Но если по отопительной системе циркулирует мусор, то рано или поздно он забьет отверстие крана. Ситуация легко решается посредством чистки этого отверстия. Оно расположено либо в корпусе изделия, либо в пластмассовой подкладке. Любое загрязнение запросто удаляется с помощью тонкой иголки.

Процесс удаления воздуха осуществляется при помощи специального ключа, идущего в комплекте к устройству, либо отверткой.

Процесс удаления воздуха осуществляется при помощи специального ключа, идущего в комплекте к устройству, либо отверткой.

Заменить кран очень легко, понадобится два разводных ключа. Нужно выкручивать кран Маевского одним ключом, придерживая пробку батареи другим, иначе может нарушится герметичность батареи.

Если воздуотводчик долгое время не использовался, его вращение может затрудниться из-за коррозии. В данном случае необходимо воспользоваться WD-40, это средство уже через несколько минут начнет действие, что позволит без проблем открутить кран. В конце каждого отопительного сезона следует смазывать изделие специальной смазкой, например, силиконовой. Это защитит резьбу от разрушения при тепловом контакте с теплоносителем.

Важность крана Маевского в современных системах отопления неоценима. Кислород, который растворяется в теплоносителе, негативно влияет на срок эксплуатации оборудования, а именно котла. Образование воздушных пробок способствует чрезмерному увеличению температуры на одном участке трубопровода, и сильному охлаждению на другом. Клапан для отвода воздуха способен избавить от многих проблем, связанных с отоплением, за доступную стоимость и минимальных затратах на монтаж.

Похожие статьи:

heatheat.ru

описание и разновидности кранов, особенности устройства и проведения работ по установке

Отопительная система перестает нормально работать в силу ряда причин, среди которых – скопление воздуха, когда образованные воздушные пробки не дают воде свободно двигаться. Как результат – радиатор, где накапливается воздух, не может нормально работать, соответственно, нарушается трудоспособность всей системы отопления. Среди вариантов решения проблемы, то есть избавления системы от ненужного воздуха, является применение крана Маевского, который использует уже не одно поколение людей.

Кран Маевского прост в работе, но при этом надежен и эффективен. В данной статье мы узнаем о принципе работы кранов Маевского и о том, как он устроен.

Принцип работы кранов Маевского

Кран Маевского – это народное название сантехнического прибора, который согласно госстандарту называется игольчатый радиаторный воздушный клапан и причислен к категории запорных кранов.

Кран Маевского имеет несколько вариантов конструкций, благодаря чему можно выбрать максимально подходящий вариант в плане удобстве, учитывая место установки. Классическая модель крана Маевского состоит из двух частей:

  • корпуса;
  • винта в вид конуса.

Обе части прижаты друг к другу очень плотно благодаря калибровке, так, в закрытом виде конструкция способна хорошо удерживать носитель тепла. В боковой части корпуса устройства имеется специальное отверстие для стравливания воздуха.

В качестве материала для изготовления крана Маевского чаще всего используется латунь. Такой сплав имеет максимальную степень устойчивости к коррозии, чем обеспечивает ему длительный срок эксплуатации. Разные конструкции крана Маевского открываются по-разному:

  • при помощи спецключа ICMA;
  • отвертки;
  • вручную.

Принцип работы данного устройства такой:

  • кранами Маевского в вертикальной системе отопления на основе нижней трубы подачи воды и верхней нитки отвода носителя тепла оснащаются все приборы верхнего этажа. Их подбирают по диаметру и вкручивают в верхние радиаторные футорки;
  • если отопительная система горизонтальная, то краны Маевского должны быть установлены на каждой батарее. Для полотенцесушителя при боковом подключении нужно поставить тройник. Его монтируют вертикально так, чтобы отверстие имело направление от стены;
  • устанавливать краны Маевского на конвекторы или радиаторы нужно тогда, если в отопительной системе есть участки, которые находятся ниже верхней оси его подключения.

В обязательном порядке процедуру развоздушивания следует проводить сразу же после установки отопительной системы, поскольку даже в начале работы воздушные пробки начинают появляться в радиаторах. Такую процедуру следует проводить после окончания лета после включения системы отопления. Если этого не сделать, то дополнительные проблемы могут случаться вследствие подсасывания воздуха в систему из-за того, что в теплоносителе остались эти пузырьки.

Воздух скапливается по причине выделения водорода при коррозии металла, из которого сделаны элементы коммуникации. Например, радиаторы из алюминия, если не имеют специального покрытия, постоянно могут выделать водород в теплоноситель, создавая скопление воздуха.

Подготовительные работы

Перед тем как приступить к работе по развоздушиванию, нужно сделать следующее:

  • приготовьте емкость для воды и тряпку, чтобы полы в помещении не залились;
  • поверните кран Маевского нужным способом против часовой стрелки на один оборот и дождитесь, чтобы воздух, шипя, вышел из радиатора. Если его там слишком много, то поверните его еще немного. Оставьте его открытым до тех пор, пока из отверстия не перестанет выходить воздух, а вместо него начнет вытекать вода;
  • закройте кран Маевского очень плотно. Если система предусматривает насосы, то для принудительной циркуляции за пару минут до начала работы отключите их. Если этого не сделать, то вы не сможете избавиться от пробки целиком.

Как правило, кран Маевского в крупных отопительных магистралях, где воздушные пробки скапливаются регулярно, не используется. Для систем такого типа применяются другие, более сложные конструкции для отвода газов.

Автоматический кран Маевского и его работа

Кран Маевского бывает ручным и автоматическим. Ручная его конструкция редко когда вызывает сложности в плане использования даже у новичков.

Однако в таких местах, где системы засоряются воздухом постоянно, требуется установка автоматического воздухоотводчика. Иногда это требуется в таких местах, где трубы отопления изначально были установлены неправильно.

Благодаря автоматическому крану Маевского у вас не будет необходимости регулярно проводить процедуру развоздушивания. Также такой вариант отлично подойдет для труднодоступных мест.

Автоматические конструкции отличаются друг от друга по конструкции, но принцип работы у них одинаковый:

  • на корпусе есть полое отверстие с пластмассовым поплавком. Он надавливает на шток, оснащенный пружиной, который открывает доступ к атмосфере, и воздух выходит;
  • если полость целиком заполнена теплоносителем, то поплавок давит на шток, отверстие закрывается, и выход воды блокируется;
  • чтобы устройство было удобно ремонтировать или заменять в случае износа, его оснащают отсекающим клапаном. Его вкручивают в систему отопления, а потом накручивают;
  • есть функция нажатия на флажок на клапане, чтобы не было утечки теплоносителя.

Краны Маевского автоматического типа присутствуют в продаже в огромном ассортименте, они могут быть разными:

  • прямыми;
  • угловыми;
  • специальными;
  • радиаторными.

Благодаря такому разнообразию вы легко найдете то, что подойдет для вашей системы отопления.

Как устанавливать кран Маевского своими руками

Чтобы установить такое приспособление самостоятельно, особой опыта в этом деле не нужно. Главное – это правильно подобрать нужный размер по резьбе. Его располагают вверху радиатора с той стороны, которая находится противоположно входу теплоносителя.

Перед тем как установить кран Маевского нужно слить всю воду из системы, потом выкрутить заглушку в радиаторной пробке и установить кран на ее место. Далее его оснащают для уплотнения резиновыми кольцами и, при желании, дополнительно обмоткой. В целях подстраховки для лучшей герметизации намотайте на резьбу ФУМ-ленту или волокно изо льна.

Иногда радиаторы имеют в пробках специальные отверстия для установки крана Маевского, что делает работу гораздо проще. А если в батарее стоит заглушка другого типа без специального отверстия, ее меняют.

Устанавливать прибор следует так, чтобы отверстие находилось со стороны противоположной от стен и направлялось чуть вниз. Благодаря этому можно будет подставить емкость для сбора стекающей воды. Ручной или автоматический кран выбираются в зависимости от особенностей вашей отопительной системы.

Если ваши радиаторы – старые, сделанные из чугуна, то установка на них кранов Маевского, требует проведения некоторых подготовительных работ:

  • просверлите отверстие на верхней заглушке, затем нарежьте резьбу и потом уже вкрутите сам прибор;
  • не рекомендуют на чугунных радиаторах устанавливать устройства автоматического типа, поскольку теплоноситель может быть слишком грязным и кран придется очень часто чистить;
  • иногда центральные отопительные системы могут создавать гидравлические удары, при таком явлении лучше отдать предпочтение автоматическим воздухоотводчикам, способным выдерживать высокие температуры.

Особенности ухода

Краны Маевского очень надежны и способны отлично выполнять свои функции несколько лет подряд. Но если теплоноситель сам по себе грязный, то его отверстие со временем тоже забьется, поэтому кран нуждается в регулярной прочистке.

Прочистка может осуществляться прямо в латунном корпусе или же в специальной пластмассовой подкладке. Удаляют загрязнения при помощи простой иголки или булавки.

Если вам потребуется сменить старый испорченный конструкцию Маевского на новый, то для этой цели вам потребуется гаечный или разводной ключ. С его помощью зажмите и придержите радиаторную пробку, поскольку при выкручивании прибора она будет слабеть.

Помните, что монтаж кранов Маевского на радиаторы системы отопления не только прост в плане работы, но еще и не обойдется вам в огромные финансовые затраты, да и сама работа не займет много времени. Однако такое решение впоследствии поможет вам сделать проще эксплуатацию ваших коммуникационных систем и сделает их более эффективными.

vanna.guru

Принцип работы кран маевского автоматический – принцип работы, виды, правильная установка

Отправить ответ

avatar
  Подписаться
Уведомление о
