Как построить дом из сэндвич-панелей

Совсем недавно, около 40 лет назад была разработана новейшая технология быстрого и качественного строительства домов сэндвич-панелями, родоначальником которой была Канада. Сегодня такая технология получает все большее распространение и приобретает поистине массовую популярность, потому что она полностью соответствует современным стандартам качественного дома.

Сами по себе сэндвич-панели – это строительные плиты, состоящие из трех слоев пенополиуретана (вспененный полистирол)  и ОСП (ориентированно стружечной плиты). Как правило, листы имеют стандартные размеры – 125*250 см и весом всего в 40 кг. Несмотря на ее легкий вес, такой материал может выдержать нагрузку в вертикальном давлении до 8 т, ветровое давление до 48 кгс/кв.м  и девятибалльное землетрясение.

Построить дом из сэндвич-панелей возможно и самому, своими руками. Достаточно двух человек, чтобы воплотить в жизнь дом своей мечты.

С помощью таких листов можно возвести жилье как одноэтажное, так и двух- и трехэтажное.

Скорость постройки обеспечивается, в первую очередь тем, что  когда уже готов проект, его нужно отвезти на завод-изготовитель. Все блоки будут изготавливаться индивидуально, поэтому отпадает необходимость подгонки стыков при постройке.

А сравнительно низкая цена позволяет возвести загородный или жилой коттедж практически каждому.

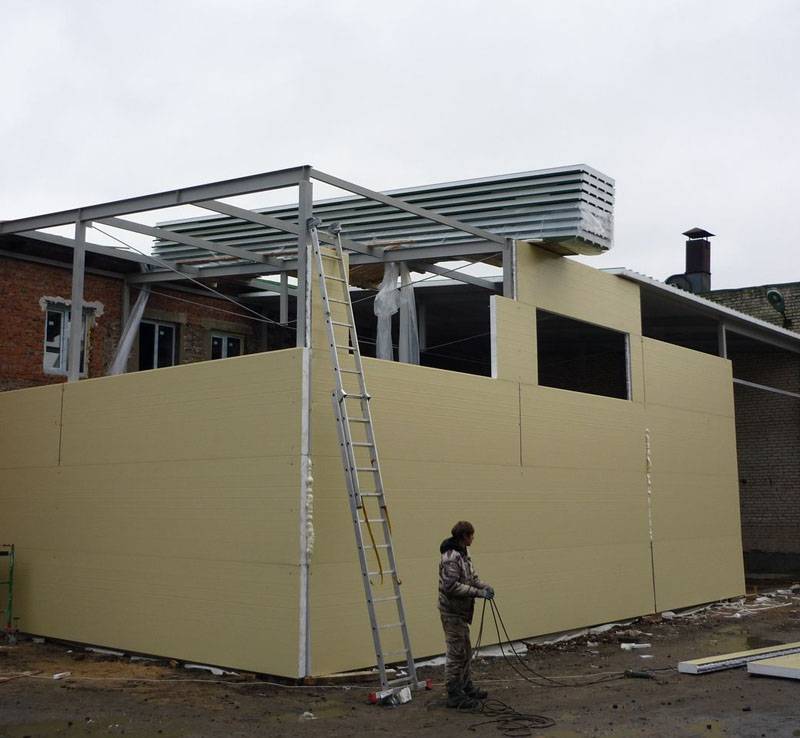

Так и выглядят эти самые сэндвич-панели

С чего начать строительство

Итак, вы определились со своей целью на ближайшее будущее – вам нужен дом. Для начала, чтобы построить дом из сэндвич-панелей, надо заложить фундамент. В зависимости от вида почвы и количества и глубины грунтовых вод необходимо вылить монолитный малозагубленный фундамент. Для этого, на песчаном слое делается монолитная бетонная армированная лента или фундамент из винтовых свай с деревянной силовой обвязкой.

Еще до заливки фундамента рекомендуется продумать и сделать трубопровод, канализационные  водостоки электричество.

Прежде, чем начать укладывание нижнего обвязочного бруса, требуется  надежная гидроизоляция деревянных частей, которая может быть обеспечена битумной мастикой или битумированной бумагой и рубероидом.

На сам гидроизолирующий слой необходимо  уложить брусья, сечение которых лучше, чтобы было 100*150, затем закрепляем анкерными болтами диаметром 10-12 мм в центре бруса, затем, с расстоянием в 50 см производим закрепление по всей длине бруса. Болт должен быть достаточно длинным, чтобы его хватило на скрепление с бетонной основой до 10 см. Болтовые головки надо утопить полностью в обвязку.

Следующий шаг – это цокольное перекрытие, которое состоит SIP-панелей и деревянных лаг. Монтаж нужно начинать с углового блока. Лаги размещаются в выбранных пазах панельных листов и, таким образом, обеспечивается нагрузка на фундамент.

В слое полистирола листа есть специальные пазы, в которые вкладывается сдвоенная вставка 2*40*200, а с другой стороны крепится следующий блок.

После того, как будет возведен весь ряд в длину, надо в боковой паз вложить сдвоенную деревянную лагу перекрытия 2*40*200. К этой лаге пришиваются панели и начинается сборка следующего ряда. Все пазы необходимо обработать монтажной пеной, чтобы избежать щелей.

Лист крепится к деревянному брусу шурупами 3,5*40  с расстоянием в 15 см, а лаги и вставки надо соединить между собой саморезами 4,2*75 с шагом в 40 см.

Все торцевые перекрытия  надо перекрыть деревянным брусом 40*200.

Следующий шаг для того, чтобы построить дом из  сэндвич-панелей – это нижняя обвязка плит первого этажа. Между обвязками должны оставаться зазоры, которые равны толщине SIP-панели, а затем надо  произвести крепление к цокольному перекрытию.

Вся обвязка для более качественной работы должна быть без каких-либо разрывов. Выемки для дверей надо делать после того, как будет произведен монтаж первого этажа полностью и этот момент надо учитывать, крепя саморезы к нижней обвязке.

Так сэндвич-панели крепятся друг к другу. Правда просто?

Весь монтаж стен должен начинаться с установки двух угловых панелей, которые проверяются на устойчивое положение с помощью отвеса. Изначально крепится крайняя стойка, которая закрывает торец стены, саморезами к нижней обвязке, а затем крепится стеновая панель. Стойка должна входить в выборке в слое пенополистирола, обработанную монтажной пеной.

Панель к стойке нижней обвязки должна крепиться шурупами 3,5*40  с расстоянием,  не менее, чем в 15 см и обязательно с двух сторон блока.

Таким же образом должна закрепляться и вторая сторона угла плитой и стойкой, а затем угловые панели нужно между собой стянуть саморезами-глухарями 8*200, с шагом в 50 см.

По такому же точно принципу необходимо возводить стойки и стеновые панели по периметру здания. Стены внутренних комнат должны направляться от первого угла и закрепляться  к нижней обвязке и стойкам шурупами 3,5*40, с шагом в 15 см. Т-образные стыки и углы должны быть скреплены с шагом в 50 см саморезами-глухарями. Крепление к нижним обвязкам должно происходить с помощью двух саморезов 4,2*75. Непосредственно перед самой установкой листов каждая выборка должна быть обязательно обработана монтажной пеной.

Окончание сборки стен нижнего этажа должно быть произведено в заранее намеченном углу и пришить  панели необходимо шурупами 3,5*40 к стойке, а последний угол стягивается глухими саморезами 8*200, с расстоянием  в 50 см.

Верхние выборки надо обработать строительной пеной, вложить в нее верхнюю обвязку 40*140 и закрепить ее саморезами 4,2*75 к стойкам первого этажа. Также блоки первого этажа должны быть пришиты шурупами 3,5*40 мм с обеих сторон к верхней обвязке с шагом в 15 см.

Монтаж верхних уровней

На данном этапе можно считать, что монтаж первого этажа произведен полностью. Чтобы построить дом из сэндвич-панелей полноценно, требуется  придерживаться данной инструкции, особенно то, что касается стяжки и креплений, т.к. именно от этого будет зависеть устойчивость самих стен.

Если здание предполагается делать двухэтажным, то межэтажное перекрытие собирается по такому же принципу, как и цокольное. Если коттедж одноэтажный, то делаем  чердачное перекрытие.

Сборку крыши  необходимо производить  в точном соответствии с чертежами. Все нагрузочные элементы нужно опирать на стойки и несущие стены, для того, чтобы равномерно и правильно распределить всю нагрузку перекрытия.    Прогоны нужно фиксировать двумя саморезами в одном месте размером 8*240.

Если предполагается сложная многоскатная крыша, то надо установить после прогонов ребра и ендовы и закрепить их саморезами 8*280  по такому же принципу: два самореза на одном месте крепления.

Монтаж стропильной системы

Стропильная система не чужда и домам из сэндвич-панелей. Крыша кроется специальными сэндвич-плитами для кровли.

Требуется  каждое сдвоенное стропило закрепить саморезами вдоль своей оси размером 4,2*75, с расстоянием в 40 см. А к прогонам соединить саморезами 8*280. Достаточно одного самореза на одно сдвоенное стропило.

Для поперечного стыка вставки панелей надо пришить к стропилам саморезом 4,2*75 в каждом стыке. И панели, и стропила надо наращивать постепенно вдоль всего конька крыши.

Технологии сэндвич-панелей

Уникальность таких панелей в том, что их производство очень простое: два либо оцинкованных  либо стружечных листа и между ними слой утеплителя. Средняя прослойка также может быть из различных видов материалов – каменная или минеральная вата, пенополиуретан или пенополистирол. В двух словах, чтобы построить дом из сэндвич-панелей, сначала надо возвести каркас, а затем прикрепить к нему листовой материал.

Огромное преимущество таких домов в том, что его очень легко демонтировать (например, если нужно переехать в другое место)  либо достроить. Для достройки верхнего этажа достаточно просто снять панели, проложить еще один уровень каркаса и смонтировать листовой материал обратно. Итак, многоэтажный коттедж готов.

Преимущества сэндвич-коттеджей

Ознакомившись с преимуществами, вы поймете, что построить дом из сэндвич-панелей – это вполне целесообразное решение.

  • отличные характеристики эксплутационных качеств используемого материала
  • повышенная теплоизоляция в сравнении с домами классической постройки
  • экологическая чистота используемого материала
  • внутренний материал используется только тот, который не подвержен горению, поэтому пожаробезопасность таких стен очень высока
  • отапливать их можно обычными системами газа или воды, а вот прогреваемость стен намного выше, чем кирпичных или бетонных
  • такие блоки не подвергаются порче от насекомых и не «боятся» гниющих и грибковых процессов
  • скорость возведения таких коттеджей в несколько раз выше, чем обычные дома
  • поверхность блоков имеет идеально ровную поверхность, что уже позволяет сэкономить на внутренней или внешней отделке
  • толщина листов меньше, чем при возведении домов из классических материалов, поэтому, здесь явно наблюдается расширение полезной площади
  • фасадные работы можно проводить с использованием самых разнообразных декоративных материалов: от «мокрой» штукатурки или сайдинга до каменной облицовки
  • высокий уровень модернизации при необходимости
  • легкий демонтаж
  • низкая стоимость

Недостатки сэндвич-коттеджей

Как и везде, помимо преимуществ есть и не очень благоприятные моменты, поэтому, прежде чем построить дом из сэндвич-панелей лучше с недостатками ознакомиться и решить для себя, насколько они важны и могут ли повлиять на процесс стройки.

  • хоть листы и не подвергаются воздействию плесени или грибка, деревянное перекрытие этим похвастаться, к сожалению, не может. За деревянным перекрытием необходим постоянный контроль и надо следить, чтобы дерево не подточили насекомые или оно не прогнило.
  • если температура воздуха поднимется до +250 градусов, то внутренний утепляющий слой рассыплется, а кирпичные стены могут выдержать температуру до +1000 градусов.
  • облицовочная конструкция имеет примерный срок эксплуатации около 50 лет, т.е. они не такие долговечные, как бетонные или кирпичные коттеджи.
  • монтаж постройки должен быть произведен максимально тщательно. Т.к это абсолютно новый подход к зданиям, то пока еще достаточно сложно найти группу мастеров, которые выполнили бы возведение в соответствии со всеми техническими требованиями. Поэтому, за процессом придется, видимо, тщательно следить.

Советы строителям и будущим владельцам домов

Если ко всему отнестись с должной степенью ответственности, то у вас получится теплый, уютный, а главное не дорогой собственный дом

Для начала, перед тем, как построить дом из сэндвич-панелей, требуется очень тщательно провести контроль качества каркаса и сверить его после монтажа с проектом.

Транспортировка таких панелей должна осуществляться только в закрепленном виде, избегая перемещения по фургону, чтобы не повредить слои.

Блоки режутся только специальными пилами, которые имеют мелкие зубчики. Болгарку в данном случае  использовать категорически запрещено. Это очень важный момент, который надо учитывать для того, чтобы построить дом из сэндвич-панелей.

Рельеф поверхности листов может быть как ровным, так и волнистым, поэтому, нужно заранее спланировать, какой именно вид должен иметь наружный слой.

Теплоизоляция таких блоков очень высока, что позволяет их использовать не только для возведения новых коттеджей, а и при оборудовании некоторых видов холодильных систем.

Прежде чем построить дом из сэндвич-панелей, надо тщательно ознакомиться со свойствами и техническими характеристиками каждого существующего видов панелей и выбрать наиболее соответствующие климатическим условиям проживания, т.к. некоторые различия в них, все же, есть.

Применение сэндвич-плит нашло прекрасное применение при возведении торговых центров, сельскохозяйственных построек, спортивных сооружений, магазинов, кафе, военных ангаров, различных промышленных цехов.

Строительный листовой материал производятся большим количеством как зарубежных, так и отечественных производителей, причем, по качеству они не уступают друг другу. Наиболее зарекомендовавшие себя компании: Ruukki, Paroc (Финляндия) и российские – Нордпрофиль, Слотек, Стройпанель, Омегапрофиль, МакТермик, Минеральная вата, Электрощит, ТехноИзол.

Похожие записи:

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей.

Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Проекты домов из сэндвич-панелей
  4. Дом из сэндвич-панелей своими руками
  5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно.

Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Проекты домов из сэндвич-панелей
  4. Дом из сэндвич-панелей своими руками
  5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Дом из сэндвич-панелей своими руками

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

  1. Строительство домов из сэндвич-панелей: преимущества и недостатки
  2. Знакомьтесь, SIP панели (сэндвич-панели)
  3. Проекты домов из сэндвич-панелей
  4. Дом из сэндвич-панелей своими руками
  5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

  • Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

  • Можно строить в любое время года. Нет ограничений по температуре строительства.
  • Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
  • Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
  • Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
  • Материал сэндвич-панелей прекрасно звукоизолирует.
  • Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
  • Можно сэкономить на отоплении.
  • Не нужен усиленный фундамент.
  • Прочные. Выдерживают ураганы.
  • Сэндвич-панели легко транспортировать и собирать как конструктор.
  • Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

  • Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
  • Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
  • Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
  • Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

  • Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
  • Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
  • Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
  • При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

  • Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
  • Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
  • Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
  • Связываем арматурный каркас и опускаем его в траншею.

  • Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

  • Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
  • Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

  • Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
  • Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
  • Повторяя все эти действия, выполняем сборку всего пола.
  • Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
  • Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

плюсы и минусы, описание и виды, проекты и технология

На чтение 6 мин Просмотров 82 Опубликовано Обновлено

Технология строительства дома из сэндвич панелей не нова, но стала популярной в России только в последние годы благодаря развитию собственного производства материала и появлению спроса на экспресс строительство. Сделать дом из сендвичных панелей вполне можно своими руками. Для достижения качественного результата следует изучить особенности материала, его плюсы и минусы, понять правила обращения с панелями.

Описание сэндвич-панели

Сэндвич панели — это трехслойные плиты с высокой прочностью и низкой теплопроводностью

Возведение зданий каркасным методом практикуется в странах Северной Европы уже несколько десятилетий, но у нас его достоинства оценили относительно недавно.

Сэндвич панели представляют собой трехслойные щиты, состоящие из двух внешних и одного внутреннего слоя. Наружные листы изготавливают из прочных материалов, выполняющих несущие и защитные функции. Делают их из огнеупорного пластика, алюминия, ОСП, магнезита, деревянных досок или ДВП. Внутри расположены материалы обладающие тепло- и звукоизоляционными свойствами. Наиболее распространены пенополистирол, пенополиуретан, минеральная вата.

Соединение слоев производится на особый двухкомпонентный полиуретановый клей, имеющий высокую адгезию, эластичность и устойчивость к перепадам температуры.

В продаже представлены изделия со стандартизированными габаритами и техническими характеристиками:

  • высота — 250, 280 см;
  • ширина — 125 см;
  • толщина — 124, 174 и 224 мм
  • теплопроводность — 0,020-0,043 Вт/м К;
  • плотность — 38-53 кг/м²;
  • гарантированный срок эксплуатации — 30 лет.

Для возведения кровли выпускаются специальные облегченные панели, длина которых может достигать 600 см.

Крепеж панелей между собой

Выбирая сэндвичные панели для строительства, стоит обращать внимание на конструкцию, способ соединения и стыковки панелей.

Производители выпускают плиты с такими вариантами крепежа между собой:

  • Шип-паз — стандартный тип.
  • Secret-Fix — скрытый замок с прочным защелкиванием.
  • Z-Lock — состоит из двух наклонных шипов и пазов, обеспечивающих полную герметизацию после соединения.
  • Roof-Lock — предусматривает сохранение контакта при температурных расширениях.
  • Эксцентриковый замок — оснащен механизмом натяжения, что позволяет втянуть торцы по периметру.

ОСП практически нейтральна, ДСП и ДВП содержат в себе некоторое количество токсичных компонентов.

Разновидности сэндвич-панелей

Разновидности сэндвич панелей — для хозяйственных построек и жилых домов

Панели классифицируются не только по составу и размерам, но и по целевому предназначению.

В отношении функциональности объектов различают такие виды изделий:

  • Для жилых зданий. В производстве используется экологически чистое сырье с минимальным количеством вредных примесей. Стенки плит приспособлены для крепления внутренней и наружной облицовки.
  • Для хозяйственных объектов. Как правило, внешние слои делают из оцинкованной стали, а готовые поверхности в дополнительной отделке не нуждаются, но могут послужить отличной основой для нанесения различного рода рекламной продукции.

Изделия подразделяются на такие группы:

  • Стеновые. Параметры адаптированы под высоту этажей здания (250 и 280 см), параметры дверных и оконных проемов (120 см). Блоки отличаются толщиной и прочными стенками, быстротой, удобством и надежностью соединения. Панели 224 мм используются для несущих конструкций, а более тонкие для простенков.
  • Кровельные. В зависимости от предполагаемой нагрузки толщина плит может составлять 10-30 см, при длине 600 см и ширине 100 см. Такие размеры обеспечивают удобство сборки крыши любого размера и крутизны.

Каркасные постройки отлично зарекомендовали себя в условиях холодного климата, господствующего на большей части территории нашей страны.

Достоинства и недостатки

Двухэтажный дом при наличии фундамента можно возвести за пару дней

Популярность строений данного типа объясняется преимуществами сэндвич-панелей:

  • Низкая теплопроводность, которая сопоставима с кирпичной стеной метровой толщины.
  • Полная герметичность за счет применения эффективных замковых соединений.
  • Легкость материалов, что допускает обустройство легкого и недорогого фундамента.
  • Устойчивость к воздействию внешних факторов — влажности, перепадам температуры, ультрафиолетовому излучению.
  • Возможность строить здания в любое время года в связи с отсутствием мокрых процессов.
  • Оперативность возведения. При грамотном подходе можно управиться за несколько дней.
  • Отсутствие усадки, что позволяет сразу наносить окончательную финишную отделку.
  • Быстрое время прогревания или охлаждения за счет отсутствия тяжелых, плотных, монолитных стен и потолка.

Наряду с достоинствами стандартный дом из сэндвич панелей имеет недостатки:

  • Срок эксплуатации ограничен 30 годами, после чего составляющие начинают утрачивать эксплуатационные качества.
  • Относительно низкая прочность по сравнению с сооружениями из бруса, кирпича и блоков.
  • Эффект термоса, возникающий вследствие полной герметизации. Необходимость обустройства надежной вентиляционной системы.

Пожарная безопасность таких сооружений находится на среднем уровне, так как облицовочные плиты и полимерные наполнители поддерживают горение и выделяют при этом токсичные продукты.

Проекты зданий

Чтобы здание было введено в эксплуатацию, нужно составить и подать в соответствующие инстанции грамотный, соответствующий действующим нормам проект. Сделать его самостоятельно сложно, но если ознакомиться с документацией, вполне возможно.

Из сэндвич панелей можно спроектировать и построить жилые дома высотой до трех этажей, здания с мансардой и жилым чердаком, бытовки, сараи, летние кухни, банные комплексы и гаражи. Если в вопросах планирования возникают трудности, лучше обратиться в специализированную организацию, которая сделает и согласует пакет проектной документации.

Инструкция по строительству дома из сэндвич-панелей

Рекомендуется придерживаться следующего алгоритма при строительстве:

  1. Проведение разметки на местности. Обозначение границы строения, удаление с участка травы, кустов, бытовых предметов и объектов.
  2. Обустройство фундамента. В зависимости от типа грунта, конфигурации и высоты здания делается сооружение ленточного, столбчатого или свайного типа. В двух последних случаях устанавливается ростверк.
  3. Подготовка пиломатериала. Его нужно распилить на фрагменты нужной длины, обработать гидрофобным средством, антисептиком и антипиреном.
  4. Оборудование пола. Сначала укладываются и крепятся лаги, затем делается черновой настил. Для этого могут использоваться доски, древесно-стружечные щиты или стеновые сэндвич панели.
  5. Сборка каркаса. Сначала ставятся угловые стойки, затем промежуточные, потом обвязка. Между опорами устанавливаются поперечины под дверные и оконные проемы.
  6. Монтаж панелей. Начинается от одного из нижних углов. Крепление проводится вертикальными полосами с последовательным заполнением промежутков между стойками. После фиксации на брусе оставшиеся щели заполняются монтажной пеной.
  7. Укладка перекрытия. Делается оно тоже из бруса, который укладывается с интервалом, соответствующим ширине кровельных панелей. Монтаж проводится аналогично с тем, который применялся на стенах.
  8. Установка кровли. Как правило, применяется двускатная крыша наслонной стропильной системы.
  9. Монтаж окон и дверей. Крепление проводится к деревянным коробкам сквозным методом. Обращается внимание на горизонталь и вертикаль конструкций.

В заключение проводится оборудование вентиляционной системы, внутренняя и внешняя отделка строения.

Особенности монтажа

При сборке каркасных сооружений крепеж декоративных и облицовочных элементов нужно проводить на опорные стойки, чтобы не нарушать целостность панелей. Небольшие домики можно собирать без каркаса за счет использования жесткости плит и прочности замков. Учитывая ограниченную несущую способность панелей, специалисты рекомендуют делать полы из бруса, используя в качестве утеплителя более дешевые материалы.

При соблюдении правил обращения с панелями можно в сжатые сроки с минимальным количеством помощников построить крепкий, уютный и долговечный каркасный домик.

Дом из сэндвич панелей — проекты и строительство из металлических, построить 2 этажный домик своими руками

СИП-панели или сэндвич сейчас пользуются большим спросом при возведении таких сооружений, как малоэтажные здания, коттеджные поселки, гостиничные комплексы, частные дома и базы отдыха. Построить дом из сэндвич панелей возможно при любых температурных показателях, а цена данного строительного материала считается вполне приемлемой. Кроме этого, проекты таких домов характеризуются красивым внешним видом и являются экологически безопасными.

Плюсы и минусы проектов жилых домов из сэндвич-панелей

Перед тем, как перейти к непосредственному проектированию дома из сэндвич панелей, следует понять, в чем заключается преимущество таких конструкций:

  • Для возведения такого дома потребуется мало времени.
  • Строительство дома из сэндвич панелей может осуществляться в любую пору года.
  • Возведенная конструкция обладает тонкими стенками, в результате чего можно расширить полезную площадь внутри дома.
  • Отличные теплоизоляционные показатели. Такой дом прогревается очень быстро и долго держит тепло, поэтому вам не придется думать про тепловую завесу на входную дверь.

  • Жилые дома из сэндвич панелей не подвергаются усадке и деформации. Осуществлять отделку внутри и снаружи здания можно непосредственно после того, как оно было возведено.
  • Отличный уровень звукоизоляции.
  • Экономия на отоплении.
  • Не требуется возводить усиленное основание.
  • Дома из данного материала облают высокой прочностью.

Читайте также про утепленные уличные входные металлические двери по данной ссылке.

Для каждого материал свойственны свои плюсы и минусы. Исключением не являются и СИП-панели, для них характерны следующие недостатки:

  • Непродолжительный срок эксплуатации.
  • Полная герметичность, в результате чего для получения оптимальных условий необходимо обустроить специальную вентиляцию.
  • Такой материал, как СИП-панели, подвергается процессу горения, в результате чего выделяется большое количество ядовитых веществ.
  • При неправильном использовании или отсутствии необходимой вентиляции, в панелях могут обитать грибок и плесень.

В случае продажи такого строения, его цена будет намного меньше, чем у дома, возведенного из кирпича.

Про виды замков для металлических дверей узнаете в этой статье.

Процесс проектирования здания

Проектов домов из сэндвич панелей имеется большое количество. Сегодня большим спросом пользуются двухэтажные здания, возведенные из СИП-панелей, площадь которых составляет 100 м2.

Проект двухэтажного дома из сэндвич панелей.

Благодаря удобной планировке, такие дома очень удобные в плане использования, в результате чего такие здания становятся более функциональными. В подвале можно разместить гараж, в котором можно хранить инструменты.

О технологии выравнивания стен штукатуркой, читайте в данном материале.

На втором этаже лучше всего расположить гостиную, холл, кухню, санузел и котельную, которая бы вела в гараж. Первый и второй этаж соединить при помощи элегантной лестницы, поднимаясь по которой, вы бы попадали в кабинет. На втором этаже может находиться дополнительный санузел и 3 спальни. Попасть в дом можно со стороны главного фасада. Кухня, расположенная на первом этаже, должна иметь свой выход на террасу. Мансарду обустроить, как рабочий кабинет или спальню.

Как построить частный дом

Частный дом из сэндвич панелей можно без проблем возвести своими руками, если вы имеет хотя бы небольшой опыт в области строительства.

Основные этапы строительства:

  1. Возведение фундамента.
  2. Монтаж венцового бруса.
  3. Обустройство пола.
  4. Строительство стен.
  5. Монтаж крыши.

Вам может быть интересна информация про правильный расчет винтовой лестницы.

Строительство фундамента

Сборные дома из сэндвич панелей имеют вид легкой конструкции, поэтому здесь нет необходимости обустраивать усиленный фундамент. На примере, рассмотрим обустройство мелкозаглубленного ленточного основания:

  • Осуществить разметку местности для постройки и выемку почвы, глубиной 50-60 мм.
  • Для уплотнения почвы засыпать слой песка, толщиной 10 см, затем хорошенько утрамбовать и засыпать слоем щебня такой же толщины, вновь утрамбовать.
  • Установить опалубку из дерева, высотой 500 мм. Подготовить заранее в ней отверстия для продух.
  • Связать арматурный каркас и установить его в траншею.
  • Приготовить раствор из бетона, залить фундамент. Пузырьки воздуха убрать при помощи вибратора.
  • Подождать 28 дней, когда фундамент полностью высохнет и только потом можно убирать опалубку.
  • Уложить 2-3 слоя рубероида, а сверху нанести битумную мастику. Осуществлять данную процедуру лучше перед тем, как будете возводить стены, чтобы гидроизоляционный материал не находилась в течение длительного времени под открытым небом.

Элементы мелкозаглубленного ленточного фундамента.

Процесс монтажа венцового бруса

Данный процесс предполагает следующий порядок действий:

  • Произвести монтаж бруса сечением 250х150 мм посередине основания. Предельно точно измерить горизонтальность его размещения.
  • Используя врубку «в лапу», соединить брус в углах.
  • Закрепить соединение, используя деревянный нагель.

Вы также можете заинтересоваться особенностями металлического сайдинга бод брус.

К фундаменту бурс можно прикрепить анкерами, длинной 350 мм, а диаметром 10-12 мм.

Пол и перекрытия

Когда вы возводите сборный дом из сэндвич панелей, монтаж пола и перекрытий выполняется по следующему плану:

  • Подготовить доски, которые будут задействованы в качестве лаг пола и балок-шипов, и вставить их между панелями. Чтобы укладка балки на основание дома и в паз-вырубку осуществлялась легко, нужно подобрать ее правильной длинны. Сечение балок выбирают в зависимости от толщины СИП-панелей.
  • Разложить панели для обустройства пола, обрезать их до нужных размеров, используя обычную пилу. Для выемки утеплителя нужно воспользоваться самодельным терморезаком. Между краем плиты и поверхностью утепляющего материала нужно оставить пространство 20-25 мм, тогда можно достичь плотного соединения панелей с брусом, толщина которого 50 мм.
  • Сборку необходимо начинать с угловой панели, соединяя их в ряд по длине. Паз панели запенить при помощи монтажной пены и вставить внутрь балку. Зафиксировать при помощи оцинкованных саморезов на расстоянии 150 мм.
  • Со стороны балки осуществить крепеж 2-й панели аналогичным способом.В результате повторения всех описанных действий, выполнить сборку всего пола.
  • Все пазы, которые имеются по периметру, нужно заполнить досками, толщина которых 25 мм. Данная процедура практически ничем не отличается от предыдущей.

Как сделать обрешетку под профнастил, вы прочитаете здесь.

Используя тяжелую технику, полученную конструкцию, разместить на участке для пола. Те части лаг, которые выступают, следует прикрепить к фундаменту при помощи анкеров. Установка лаг производиться на участке врубки в обвязочном брусе.

Строительство стен

Когда вы возвели фундамент, перекрытия и обустроили то, можно переходить к следующему этапу, а именно, строительство стен:

  • Доску с необходимым сечением (здесь все зависит от толщины используемого материала) уложить сверху на пол строго горизонтально и закрепить, используя для этих целей саморезы 5х70 мм, на расстоянии друг от друга 350- 400 мм. Осуществляя постройку стен из представленного материала, очень важно, чтобы установка первых угловых панелей происходило идеально ровно. Последующие панели будут располагаться аналогично данным двум, а здесь допустить ошибку будет невозможно.
  • Устанавливаете 2 панели вертикально в угол, заранее запенив паз панели внизу, одеть ее на лежень. Панели должны быть установлены строго по вертикали и горизонтали. Используя саморезы 3,2х35 мм, прикрутить панели к лежню на расстоянии 15 см.
  • Для крепежа двух панелей между собой нужно вставить доску с квадратным сечением, пазы запенить и прикрутить, используя саморезы 12х220 мм, на расстоянии 50 см.
  • Монтаж всех остальных панелей осуществляется по такому же принципу. Паз и низ уставленной панели нужно заполнить при помощи монтажной пены, а последнюю одевают на лежень. Взяв доску сечением 50х200 мм, нужно ее установить между уже поставленной и монтируемой панелью. Фиксации соединения происходит при использовании саморезов 3,2х35 мм.
  • По окончанию монтажа стен, верхний паз панелей тоже следует заполнить пеной, после вставить в него верную обвязочную доску сечением 150х200 мм. Крепеж бруса происходит при применении саморезов 4,2х75 мм. Крепеж панелей к доске производится саморезами 3,5х40 мм.
  • Оконные и дверные проемы лучше сделать в уже смонтированных стенах.

Какие бывают виды облицовочной плитки для фасада, можно прочитать тут.

Обустройство кровли

Для постройки крыши таких зданий требуется обычная стропильная кровля. В данном случае стропила опираются на пазы, сделанные в балках-шипах чердачного покрытия. После следует набить на стропила обрешетку и уложить материал для обустройства крыши.

Вас также может заинтересовать технология монтажа вентилируемых фасадов.

Если чердак планируют использовать, как жилое помещение, то необходимо его утеплить. Для этого уложить утеплитель и закрыть изнутри при помощи пароизоляционной пленки.

На этом возведение дома из металлических сэндвич панелей окончено.

Видео-сюжет о строительстве дома из сэндвич-панелей

Как построить частный дом за один день из сэндвич-панелей, смотрите в видео-блоке.

Для более подробного ознакомления со строительством дома можно ознакомиться, если посмотреть видео, где строиться дом из сэндвич панелей. По завершению всех работ вы получите красивое, теплое и уютное здание, в котором в любую пору года вы будете ощущать себя комфортно.

Возможно, вам также будет интересно больше узнать про виды облицовочных материалов для фасадов домов.

Плюсы домов из сендвич-панелей. Отзывы, фото и видео

Сегодня время имеет большую ценность, поэтому постоянно появляются передовые технологии, новые материалы и инструменты, которые позволяют удешевить и ускорить строительство. Дом из сендвичных панелей получил немало положительных отзывов, так как на его возведение требуется немного времени, минимальные трудозатраты и более доступную стоимость.

Что такое стеновые сендвичные панели

Сэндвич-панель представляет собой многослойный материал: между двух дерево-стружечных плит находится слой пенополистирола. Такая панель изготавливается путем прессования под высоким давлением. Для связывания компонентов используется смола.


Сэндвич-панель отличает высокая гибкость, эластичность, упругость. Она характеризуется исключительно ровной поверхностью, не расслаивается, устойчива к образованию трещин и зазубрин.
Эти плиты идеально подходят для строительства быстровозводимых каркасных домов.

Возведение дома с применением сендвич-панелей

Существует две технологии строительства:
1. Жилой дом возводится по бескаркасной технологии. Тогда для соединения плит используется специальный соединяющий брус. Этот способ позволяет сэкономить, так как нет необходимости в установке металлических конструкций. Здание, построенное по такой технологии, отлично выдерживает нагрузку от снега на крыше, а также поперечный вид нагрузок, например, от ветра.
2. Строительство каркасного здания, где роль основы играет деревянный брус или металлическая конструкция. Метод позволяет быстро возвести дом, причем он будет экологически чистым.

Смотрите видео: Отзыв о доме из сендвич-панелей

Преимущества домов из сендвичных панелей

Строительство домов из такого материала успешно конкурирует на рынке, а все благодаря ряду положительных моментов:
— Сэндвич-панель обрабатывают химическим веществом, образующим защитную пленку. Это делает ее устойчивой к влаге, пожарам, наделяет высокой теплопроводностью.
— Возможность быстрого возведения жилого дома;


— Для монтажа подойдет любой вид крепежных элементов;
— Дом получается очень теплым за счет используемой прослойки пенополистирола. У этого материала очень высокая теплоизоляция и низкая теплопроводность.
— Возводимое здание соответствует требованиям безопасности для здоровья. Хотя при изготовлении панелей используются некоторые химические вещества, но они безвредные для человека.
— Создание благоприятного микроклимата внутри помещений. Отсутствует сырость, грибки.
— Энергосберегающая составляющая. При отоплении экономится не менее 60% сырья.

Полезное видео:Строительство дома из сэндвич-панелей. Жилой дом 7х6 м

Учитывая все плюсы стеновых сендвичных панелей, а также просмотрев отзывы, вы можете самостоятельно решить, стоит ли использовать их для строительства загородного дома своими руками.  SIP панели можно применить для монтажа внутренних и внешних стен зданий разного назначения.

Гараж из сэндвич-панелей + видео

Проблема с местом для парковки знакома далеко не каждому автомобилисту. Особенно остро это ощущают те, кто в силу каких-то причин не имеет собственного гаража. Таким образом, даже наличие строительной площадки не всегда дает возможность быстро построить гараж из традиционных материалов — кирпича и бетона. Установка «скорлупы» на данный момент не является выходом из положения, так как гараж не отвечает никаким требованиям безопасности, но о его теплоизоляционных свойствах говорить и не приходится.

В качестве выхода из сложной ситуации можно рассмотреть вариант строительства гаража из сэндвич-панелей. Это современный и надежный строительный материал, который пользуется большим спросом — он строил торговые центры и небольшие магазины, жилые и офисные малоэтажные дома. Большим преимуществом этого метода строительства является простота использования сэндвича, его высокая производительность, низкая стоимость и отличный внешний вид.

Гараж из сэндвич-панелей своими руками легко возвести буквально за несколько дней.Это довольно важное, но не единственное преимущество «бутерброда», как строительного материала. К наиболее очевидным преимуществам гаража из сэндвич-панелей можно отнести:

  • скорость проведения всех необходимых работ по постройке гаража за 2-3 дня;
  • нет необходимости ввозить тяжелую технику или высокооплачиваемых специалистов;
  • минимальный объем работ по подготовке участка к строительству;
  • гараж из бутерброда можно обойтись полностью без фундамента или легкого, немного заглубленного фундамента;
  • возможность возведения гаража любых размеров и геометрической формы;
  • небольшое количество мусора, которое может вывезти пассажирский транспорт по окончании работы;
  • широкий выбор расцветок материала;
  • гараж из сэндвич-панелей практически не требует внешней отделки;
  • Полученная конструкция отличается высокими уровнями звуко- и теплоизоляции, поэтому дополнительных работ в этой области не требуется.
  • готов и сдан в эксплуатацию, гараж легко разобрать и собрать на новом месте.

Перед приобретением сэндвич-панели для строительства гаража следует учесть тот факт, что гараж относится к конструкциям с повышенной пожарной опасностью. Поэтому для его конструкции подходят только те изделия в качестве утеплителя, в которых используется базальтовый утеплитель (минеральная вата) — он способен выдерживать длительное воздействие открытого пламени с температурой более 1000 градусов.Кроме того, он экологически безопасен.

Сама по себе

установка гаража из сэндвич-панелей несложная, но для начала нужно подготовить строительную площадку. В том случае, если вы решили построить гараж без фундамента, вам необходимо сделать песчано-гравийную подушку, которая понадобится для качественного уплотнения. Если грунт в зоне строительства слабый, подверженный периодической усадке, лучше всего предусмотреть ленточный фундамент неглубокий. Это сделало бы сроки проведения работ, но повысило бы надежность всей конструкции.

Перечень инструментов, необходимых для сборки гаража из сэндвича малогабаритный:

  • электродрель;
  • болгарский;
  • ножовка по металлу;
  • рулетка, ровная застройка;
    • Герметик
  • , устойчивый к высоким и низким температурам;
  • крепежные элементы, поставляемые с сэндвич-панелями или продающиеся отдельно, а также уплотнительные элементы.

Подготовив землю под гараж, можно приступать к возведению каркаса, который может быть как деревянным, так и металлическим.Если он деревянный, необходимо приготовить брус сечением 100 * 100, предварительно обработанный огнестойким и биозащитным составом в несколько слоев. Для соединения бруса нужны толстые стальные уголки. Если каркас изготовлен из металлических деталей и их комбинации могут быть сварены и прикручены.

Каркас, необходимый для сборного гаража из сэндвич-панелей, состоит из жесткого прямоугольника из горизонтальных и вертикальных стоек. Сначала переходим нижнюю зону, которую нужно уложить и закрепляем по горизонтали — выравниваем ее деревянными колышками или герметизирующей лентой.Проверяется строительный уровень, только потом окончательно крепится к основанию. Вертикальные опоры следует устанавливать сначала по углам будущего гаража из сэндвич-панелей, затем по краям ворот, затем по периметру стен с шагом не менее 2,5-3 метров.

После успешного завершения несущего каркаса строительство гаража из сэндвич-панелей продолжилось монтажом стен. Как и в случае с каркасом, монтаж панелей начинается с углов.К вертикальным шпилькам саморезами с головкой болта необходимо прикрутить первую панель. За выполнением этой манипуляции нужно очень внимательно следить, чтобы панель располагалась строго вертикально, а ее верхний край, соответственно, — горизонтальным. Расположение шурупов должно быть не менее 5 мм от края соединительной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели, — не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах наибольшей ветровой или механической нагрузки количество саморезов нужно увеличивать.

После надежной фиксации первого бутерброда он присоединяется к следующему. Это особый запорный механизм, который облегчает и ускоряет выполнение всех работ. Не следует забывать об установке специальных уплотнительных лент, расположенных между панелями. Для хорошего сцепления между панелями следует приложить усилие, однако не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей можно монтировать в климатической зоне холодного климата с обильными осадками, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается с сопрягаемой панели, таким образом, оптимальная прочность и жесткость всей конструкции получится в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Чтобы обеспечить такой эффект, новую серию начинают со всей панели и обрезают, оставшуюся от предыдущего ряда. Важным моментом, который следует соблюдать, является наличие деформационных щелей, которые необходимо предусмотреть на концах каждой стены. Впоследствии они закрываются специальными элементами профиля и играют роль компенсатора, не позволяя конструкции деформироваться при сильной жаре летом или морозе зимой.

Совет! Резать заводскую сэндвич-панель нужно только ручной пилой или лобзиком на небольшой скорости. Не рекомендуется использовать болгарку, так как это приводит к деформации краев панели. Кроме того, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

После завершения работ по возведению стен приступайте к работе над своей кровлей. Как правило, оптимально выполнять его из одних и тех же бутербродов.В зависимости от предпочтений хозяина крыша гаража из сэндвич-панелей может быть односкатной или двускатной. Независимо от того, какой тип вы выбрали, монтаж начинается с нижнего ряда, так же, как проводился монтаж панелей для стен. Таким образом, последний ряд бутерброда будет располагаться по гребню.

Особое внимание при кровельных покрытиях следует уделять качеству герметизации стыков. Помимо обязательного использования проставок из комплекта необходимо дополнительно использовать герметик, предназначенный для наружного применения.Они «щедро» обработали все стыки. Кроме того, они дополнительно защищены специальной накладкой, кровельными саморезами. Понятно, что, несмотря на достаточную прочность панели, у нее есть свои пределы. Поэтому передвигаться по крыше рекомендуется только по специальному деревянному настилу. В обязательном гараже из сэндвич-панелей предусмотрена водосточная система.

Несмотря на достаточную простоту самостоятельного возведения конструкций из сборных панелей, даже проект гаража из сэндвич требует соблюдения определенных правил.Кроме того, следует проявлять максимальную осторожность, помня, что лучше потратить на строительство немного больше времени, чем потом бороться с протечками воды или тратить большие объемы отопления на вентилируемую конструкцию. Ряд нюансов, знание которых поможет избежать ошибок при строительстве, заключается в следующем.

  1. Затягивать винты нужно ровно перпендикулярно.
  2. Все царапины на сэндвиче, которые неизбежно появляются в процессе погрузки-разгрузки и сборки, сразу же по окончании строительства покрасить эмалью по металлу, нанеся ее в два слоя с промежуточной сушкой.
  3. Привезти сэндвич-панели на строительную площадку лучше всего за неделю-две до начала работ, но снять их с защитной пленки можно только до самого процесса сборки.

Чтобы не ошибиться с количеством материала, есть смысл воспользоваться специальным калькулятором для расчета гаража из сэндвич-панелей. Видео-инструкция по сборке гаража из сэндвич-панелей также поможет быстро разобраться в тонкостях процесса.

Связанные с контентом

Строительство кабины из сэндвич-панелей своими руками

Модульные здания из сэндвич-панелей используются для разных целей.

Подойдут и как временное убежище, например, для рабочих, и как небольшая кладовая на даче.

Нередки случаи, когда покупается дачный участок, на нем все равно нет построек, а жить где-то нужно.

Такие бытовки могут стать отличным выходом для такого случая, потому что даже без особого опыта строительства их можно собрать самостоятельно.

Некоторые люди годами используют такие постройки как бюджетный вариант дачного дома.Такие сборно-разборные бытовки могут служить кладовой, мастерской или даже баней.

В связи с дешевизной и доступностью на сегодняшний день существуют складные конструкции. Самыми дешевыми и простыми в установке своими руками являются сборные панельные конструкции.

Однако такая избушка, будет ли она обшита пластиковыми панелями, металлическими или деревянными, всегда должна иметь каркас. Например, его можно сделать из бруса.

Часто изготовление таких конструкций подразумевает укладку теплоизоляционного материала (стекловаты, пенопласта и так далее).

Есть и чисто каркасные конструкции, когда доски просто набиваются досками, но выгодным по цене такой вариант назвать сложно.

Их тоже довольно сложно собрать, поэтому лучше отдать предпочтение сборным корпусам из сэндвич-панелей, ведь они легко собираются своими руками, а стоимость всех элементов, даже с утеплителем, очень доступная.

Содержание:

  • Особенности и преимущества
  • Как построить кабину из сэндвич-панелей?
  • Монтажно-каркасные работы
  • Как выполняются внутренние работы?

Особенности и преимущества

Если вы покупаете готовые детали, которые просто нужно собрать в одну конструкцию, то к комплекту всегда прилагается чертеж.

Производитель всегда предоставляет его при покупке, поэтому сборка проходит максимально быстро. Главное преимущество построек из сэндвич-панелей — мобильность, компактность, универсальность.

Когда дача больше не нужна — ее легко разобрать и хранить где угодно.
Для изготовления бытовки из сборных элементов привлекать специалистов не нужно.

Дача собирается буквально через пару часов.Кряхтение, местность и погода здесь тоже особой роли не играют — достаточно горизонтальная, относительно ровная поверхность.

Для большей устойчивости используйте другой фундамент. Поскольку нагрузка, которую несут съемные кабины, невелика, то подойдет простейшая заливка бетона или ленточный фундамент.

Конечно, помимо прочего, сэндвич-панели придают конструкции прочности и позволяют долго служить.

Производство панелей сегодня уже достигло больших масштабов — этот материал используется повсеместно.

Если раньше кабины не могли похвастаться комфортом, то теперь многие сэндвич-панели имеют отличную звукоизоляцию.

Некоторые говорят, что сборные конструкции слишком дороги, но это оправдывается их прочностью и возможностью использования для разных целей.

Лучшим вариантом являются кабины из сэндвич-панелей, которые сверху покрыты оцинкованной сталью, поэтому они становятся более устойчивыми к солнечному свету, влаге и другим факторам.

Как построить кабину из сэндвич-панелей?

Хотя считается, что даже своими руками можно сделать бытовки практически на любой поверхности, на самом деле, если их постоянно использовать как дачу или хоз постройку, то без фундамента не обойтись.

Для такой конструкции достаточно управлять самым простым фундаментом. Если рисунок уже есть, то просто на выбранном месте по замерам делаем разметку.

Выделенный участок очищаем от верхнего слоя травы, грязи и делаем небольшую однородную ямку. Также укладывается слой опалубки, в который укладывается утеплитель, а также арматура.

Далее заливаем будущий фундамент цементным раствором. Здесь главное — однородность массы, отсутствие сгустков и сгустков.

Необходимо произвести равномерную заливку по периметру, а после этого просто дождаться застывания цемента. Это самый простой вариант фундамента, который можно залить самостоятельно.

После высыхания необходимо позаботиться об участке, на котором будет стоять навес из сэндвич-панелей. Лучше всего засыпать периметр песком, а в него установить армирующую сетку.

Для прочности можно залить такую ​​подушку еще одним слоем цемента. Также будет проще просто насыпать слой щебня, на который будут устанавливаться кабины.

Сборочно-каркасные работы

После высыхания фундамента можно делать каркас. Это основной этап возведения бытовок. Можно выбрать любые сборно-разборные материалы, но каркас определяет размер, ровность конструкции и надежность.

Здесь может помочь рисунок, а также ответственный подход к каждому элементу. Сборные сэндвич-панели просты в сборке, для этой работы нет необходимости в подготовке.

Начинаем с боковых и торцевых стен.Здесь необходимо помнить о ребрах жесткости, которые еще больше укрепят капот.

Убедитесь, что каждый угол в новой комнате ровный и ровный, что проверяется уровнем. На этом же этапе оформляются окна и вход.

Видео:

Каждый профиль собран по чертежу, поэтому никаких сложностей возникнуть не должно. Профиль имеет вид металлических или алюминиевых полос, иногда в комплекте есть угол для стыковки двух стен.

Вся конструкция соединена болтами. На секции монтируются сборные крупногабаритные кабины. Результат работы должен напоминать контур или рамку.

Последние делают крышу, которая должна образовывать прямоугольный угол со стенами.

Как выполняется внутренняя работа?

В первую очередь мы занимаемся сексом. Несмотря на то, что сборные панели могут иметь разную теплопроводность, напольное покрытие лучше производить. Здесь может поместиться и завязка.

После этого проверяют ровность всех стен, горизонтальных поверхностей.

Далее переходим к вагонке стен сэндвич-панелями. Учтите, что вагонка начинается со стен, а не с крыши.

Панели крепятся друг к другу по принципу «паз-паз», а к поверхности крепятся шурупами, которые затягиваются только после проверки ровности.

Само крепление не очень плотное, конструкция допускает сквозняки. Сборные бытовки необходимо покрыть герметиком, а точнее заполнить им все стыки и трещины.

Видео:

Сам по себе голый каркас и панели без изоляционных материалов и герметичного пенопласта подходят для хранения инструмента.

Если прорези большие, то они прокладываются тем же теплоизоляционным материалом, который используется внутри вытяжки.

Для кровли используются специальные кровельные сэндвич-панели (их производство также довольно распространено).

На последнем этапе утеплены внутренние стены, сделаны отводы для желобов, вставлены стеклопакеты в окнах, проведено электричество.

Почему мы строим наши бетонные дома с использованием подъемно-откидной конструкции

Откидная конструкция является надежным методом строительства более 100 лет. Впервые он был разработан в 1905 году, а в прошлом веке он стал популярным для самых разных проектов, от школ и офисов до промышленных складов. Тем не менее, некоторые из самых ранних подъемно-поворотных зданий в истории были жилыми домами, такими как Дом Шиндлера, бетонный дом, построенный в Западном Голливуде, штат Калифорния, в 1922 году.Преимущества откидной конструкции столь же сильны для жилой недвижимости — поэтому JanVeek Concrete Homes использует откидную конструкцию.

Подготовьте свой дом к въезду всего за 3 месяца

Конструкция с откидным верхом выполняется намного быстрее, чем процессы, используемые для домов из ICF, стальных и деревянных каркасов. Откидные бетонные дома собираются легко и быстро, как 3D-пазлы. Во-первых, стеновые панели строятся ровно на земле. Каждая панель представляет собой трехслойный сэндвич (бетон-изоляция-бетон).Далее кран стягивает панели вместе. Затем добавляется индивидуальная отделка, чтобы завершить видение покупателя жилья. Весь процесс, от проектирования до строительства, занимает примерно 3-4 месяца. С другой стороны, строительство домов из ICF, дерева и стали может занять 6-12 месяцев.

Меньше затрат на строительство

Оптимизированный процесс

Tilt-up приводит к значительной экономии средств. Во-первых, строительство из бетона дает большое преимущество. Он производится в Онтарио, поэтому на его цену не влияют рыночные тенденции или тарифы.

При откидной конструкции график проекта короче, и требуется меньше материалов и рабочих часов. Там, где дома с деревянным и стальным каркасом требуют ручной сборки на месте, наши откидные бетонные панели изготавливаются за пределами строительной площадки на нашем предприятии в Вудстоке. После того, как они будут доставлены на площадку, сборка панелей займет всего пару недель, а сборку можно будет произвести всего за один день.

Кроме того, в панели встроены электричество и сантехника, поэтому после сборки дома нам не нужно заниматься особой торговлей.Для домов из ICF, стали и дерева требуются специальные профессии для нескольких частей процесса, включая электричество, сантехнику, изоляцию, гипсокартон и отделку стен.

Энергоэффективность и экологичность

Подъемные бетонные дома отлично подходят для окружающей среды. Конструкция с откидным верхом производит примерно на 10% больше CO2, чем дома с деревянным каркасом. Однако со временем бетонные дома сокращают потребление энергии и затраты примерно на 30%. Здесь важную роль играет тепловая масса. В отличие от других материалов, бетон обладает беспрецедентной способностью поглощать, сохранять и отдавать тепло.Таким образом, бетонный дом часто самостоятельно поддерживает внутреннюю температуру без чрезмерного нагрева и охлаждения. Кроме того, наши сэндвич-панели обеспечивают полную изоляцию дома. Откидная конструкция также предотвращает утечки воздуха, которые могут повлиять на потребление энергии.

На основе более чем 15-летнего опыта работы, отмеченного наградами

JanVeek Concrete Homes является дочерней компанией Tilt Wall Ontario, субподрядчика по строительству подъемно-транспортных средств с более чем 15-летним опытом. Компания Tilt Wall работала над несколькими известными проектами, в том числе недавним расширением курорта Muskoka Bay Resort и расширением христианской средней школы округа Торонто.В 2017 году компания Tilt Wall также построила в Онтарио первый откидной жилой дом, резиденцию Overbeek.

Tilt Wall имеет прочную репутацию в области проектирования и строительства зданий с непреходящей красотой и ценностью. На протяжении многих лет компания была признана ведущей компанией в строительной отрасли. В 2017 году компания Tilt Wall получила награду TCA Annual Tilt-Up Achievement Award за свою работу над государственной школой Бродвью в Оттаве, а в 2015 году получила награду Ontario Concrete Award за специальные бетонные изделия для своего собственного офиса в Онтарио.

Опираясь на опыт Tilt Wall, компания JanVeek использует те же методы и процессы для создания долговечных, современных домов с потрясающим внешним видом.

Заключение

Подъемно-поворотная конструкция идеально подходит для жилых домов, поскольку она может сократить время и затраты на строительство, а также позволяет создавать дома, которые являются более экологичными, чем дома из ICF, дерева и стали. Кроме того, бетонные дома JanVeek построены с использованием отмеченных наградами технологий Tilt Wall Ontario.

Чтобы сделать ваш следующий дом бетонным, свяжитесь с JanVeek Concrete Homes сегодня.

Как построить холодную комнату своими руками

В этой статье вы узнаете, как решить проблему с подбором и установкой холодильной камеры для нужд вашего бизнеса. А также вы можете использовать эти советы, если вам потребуется большая холодильная камера (от 4 кубических метров или 141 кубический фут) для жилого дома.

Холодильная камера для хранения мяса, овощей и фруктов, молочных и других продуктов может быть изготовлена ​​не прибегая к помощи специалистов, а только в некоторых простых случаях.

Есть три основных способа:

  1. Купить готовую сборную холодильную камеру;
  2. Собрать его из теплоизоляционных сэндвич-панелей;
  3. Для модернизации существующего склада.
После комплектации камеры необходимо установить холодильное оборудование для поддержания нужной температуры. Монтаж оборудования без привлечения квалифицированного персонала выполнить сложно; единственный доступный вариант для такой самостоятельной установки — холодильный моноблок (температура хранения около 0: +5 0 С, +32: +41 0 F) или морозильный моноблок (-15: -25 0 С, +5: -15 0 F).


Подпишитесь на наш канал на YouTube Холодильная промышленность

1. Сборно-разборные холодильные камеры Это самый простой и быстрый способ получить готовую камеру. Сборная камера представляет собой комплект готовых теплоизоляционных сэндвич-панелей с полиуретановым наполнителем со специальным креплением прямых и угловых стыков. Кроме того, такую ​​камеру можно демонтировать и установить на новом месте.В комплект камеры уже входит распашная дверь. Осталось определиться с объемом, габаритами, которые вам нужны, и заказать его у одного из дилеров производителя. Такую камеру несложно собрать с помощью 2-3 человек без особой квалификации. Сборные камеры делятся на два типа, различающиеся типом соединения панелей между собой:
  • Профильные пластиковые камеры с шип-пазом (обычно называемые креплением ласточкин хвост),
  • замковые камеры (эксцентриковый замок, встраиваемый в сэндвич-панель).
Эти камеры со встроенными эксцентриковыми замками обеспечивают жесткое фиксированное соединение панелей между собой, выдерживая многократную сборку и разборку. Камеры с шип-пазом дешевле, но требуют применения герметиков на стыках. А пластиковое крепление к панелям менее жесткое. По этой причине такие камеры редко встречаются шириной / длиной более 2–3 м. Цена сборной камеры, вероятно, будет несколько выше, чем в двух последующих вариантах.Однако это простой и быстрый способ получить качественный размер без «мостиков» холода.

2. Монтаж сэндвич-панелей
Из панелей конструктивного типа можно сделать камеру своими руками. В этом случае вам необходимо рассчитать количество панелей и их длину, которые вы хотите купить. Их ширина варьируется от 1100 до 1200 мм у разных производителей. Основываясь на этой информации, а также на размерах планируемой камеры, рассчитайте количество и длину панелей для вашей покупки.Сам процесс сборки, способ крепления прямых и угловых стыков вы можете уточнить в документации выбранного вами производителя.

При монтаже панелей необходимо избегать образования «мостиков холода» в угловых стыках при соприкосновении внутренней и внешней металлических оболочек. Чтобы не допустить появления теплового моста, необходимо сделать его «разрыв», сделав прорезь во внутренней металлической обшивке угловой панели, в той части, которая «выходит» за пределы камеры.Аналогичным образом необходимо проделать внутри угловые стыки стеновых панелей с панелями пола и потолка. В камерах с плюсовой температурой хранения пол иногда остается без теплоизоляции. Это упрощает привод б / у погрузочной техники (роликов, тележек), экономит деньги на закупку теплоизоляционных материалов, но при этом требует установки холодильного оборудования с большей мощностью (около 20%) и, соответственно, ведет с примерно таким же увеличением расхода электроэнергии.Также необходимо выполнить «операцию» по разрыву «теплового моста», если монтируется многосекционная камера с разными температурными режимами. В месте установки перегородки необходимо прорезать внутреннюю металлическую обшивку стен, пола и потолка, разорвав тепловой мост между секциями. Итак, вам потребуется приобрести отделочные аксессуары (рейка, угловой профиль) для фиксации угловых стыков панелей, уплотнитель и дверь нужного размера. Дверь тоже нужна специальная, холодильная с теплоизоляцией из пенополиуретана.Некоторые производители сэндвич-панелей занимаются производством дверей, а есть компании, специализирующиеся только на производстве дверей.

3. Реконструкция помещения И последний вариант, часто самый дешевый, но не всегда со временем выгодный — это реконструкция склада или помещения. Эти помещения можно сделать холодильными, выполнив теплоизоляцию стен. Его можно сделать из сэндвич-панелей из пенополиуретана, описанных в предыдущем пункте.В этом варианте панели крепятся к стенам и потолку помещения с помощью крепежа. Однако металлические застежки образуют множество «мостиков холода», которые могут привести к образованию конденсата и дальнейшей ржавчине в местах крепления. Поэтому желательно использовать крепеж из теплоизоляционных материалов, например полиамидные шпильки. Но этот вариант более дорогой и с ним сложнее работать. Утеплитель также может быть выполнен из пенополистирольных плит (ПБП, пенопласт), пенополиуретанов (без металлической обшивки), а также напылением пенополиуретановой изоляции на стены и потолки.В этих случаях необходимо изолировать слой теплоизоляции металлической оболочкой для механической защиты и соблюдения гигиенических требований. Но работа эта кропотливая и результат оставляет желать лучшего. Использовать сборные панели намного проще. Вариант утепления стен хоть и может быть самым дешевым, но не гарантирует качественной теплоизоляции, а также может вызывать претензии проверяющих органов из-за несоблюдения гигиенических требований.При выборе помещения необходимо учитывать особенности хранения различных пищевых и непродовольственных товаров, требующих охлаждения. Подробнее о холодильных камерах для цветов и холодильных камерах для мясных продуктов читайте в следующих наших статьях.


Подробнее Холодильные компрессоры
Классификация холодильных систем
Холодильные агрегаты
Холодильные двери

Найдите компанию-поставщика или марку холодильного оборудования в нашем онлайн-каталоге.

Строим гараж из сэндвич-панелей своими руками

В современном строительстве большую популярность приобрели сэндвич-панели. Их используют не только для отделки стен и балконов, но и для возведения конструкций. Среди достоинств материала можно назвать такие: прочность, надежность, долговечность, безопасность и внешняя привлекательность. Кроме того, панели обладают отличной теплоизоляцией, устойчивы к горению и быстро монтируются.И для постройки не требуется четкого проекта, и не нужно постоянно утеплять здание. Плиты не подвергаются коррозии, гниению, предотвращают появление грибка и плесени. Зимой стены конструкции не промерзнут, так как панели имеют невысокую теплопроводность. Для возведения гаража из представленного материала не требуется много физических сил и средств. Для этого мы используем такие виды сэндвич-панелей: кровельные и стеновые панели. Фундамент может быть небольшим, так как панели не оказывают большой нагрузки на основание.

Построить гараж из сэндвич-панелей получается буквально за несколько дней, при этом вам не понадобится тяжелая техника. Итак, приступаем к строительству с выбора места и его подготовки. Достаточно просто убрать мусор с территории и вырыть небольшую траншею под фундамент. Что касается самого материала, следует выбирать стеновые и кровельные панели. Желательно, чтобы их толщина была около 10 см. Обратите внимание на то, что панели имеют соответствующие сертификаты качества.

Крыша может быть двускатной. Для того чтобы смонтировать гараж из сэндвич-панелей своими руками, вам потребуются специальные элементы, которые скроют крепеж и зазоры, а также отвертки, шуруповерты и шурупы.Если нужно разрезать материал, лучше использовать электролобзик. Булгарию в этом случае использовать нельзя, так как материал может сломаться.

Гараж из сэндвич-панелей своими руками делается быстро и легко. Для крепления элементов используйте типовые комплектующие. Необходимо оставить деформационные зазоры, но они должны иметь строго заданную ширину. В противном случае стены конструкции могут быть разрушены. Перед монтажом с поверхности панелей желательно снять защитную пленку.Материал следует покупать за 1-2 месяца до предполагаемой работы.

Если в гараже сами сэндвич-панели, необходимо позаботиться о конструкции кровли и кровли. Что касается отделки, то стены красить или оклеивать другими материалами не нужно. Однако не подвергайте панель высоким механическим нагрузкам; они способны к порче, поэтому вести себя в такой конструкции следует аккуратно.

Строительство такой конструкции обойдется достаточно дешево.Не думайте, что стены гаража будут прочнее кирпичных, но при хорошем уходе и правильной эксплуатации прослужат долго. Если вам не нравится место, где вы построили строение, то вы можете его разобрать и переставить на другую территорию.

Итак, гараж из сэндвич-панелей своими руками сооружается очень просто и является хорошим вариантом для вашего автомобиля.

SIP-панели Tiny House — Строители крошечных домов

Есть несколько разных способов построить дом, каждый из которых имеет свои преимущества и недостатки.Наиболее распространенный подход называется «построенный из палочек», который относится к пиломатериалам двух размеров, используемым для строительства стены. Стены из деревянных конструкций, которые состоят из объемного бруса, обшивки и изоляции, обычно собираются на месте возводимой конструкции. Альтернативный подход к строительству жилых и легких коммерческих структур называется SIP (или то, что иногда называют SIP-панелями для крошечных домов).

СИП (структурно изолированные панели) — это стеновая система, состоящая из изоляционного пенопласта, зажатого между двумя частями обшивки.SIP собираются на заводе и собираются только на стройплощадке.

Преимущества SIP

SIP имеют ряд явных преимуществ по сравнению с традиционными методами строительства.

Энергоэффективность

Основным преимуществом использования SIP является их высокая энергоэффективность. Благодаря удалению большей части дерева из стеновой панели, которая не является хорошим изолятором, у SIP остается больше места для изоляции. Пенопластовая изоляция, используемая в SIP, также имеет один из самых высоких показателей сопротивления изоляции (показатель эффективности изоляции) среди доступных изоляционных материалов.Эта комбинация приводит к высокоэффективной энергосберегающей стеновой системе.

Скорость сборки

Поскольку SIP-панели не строятся на строительной площадке, их сборка требует меньше усилий. Панели бывают разных размеров в зависимости от дизайна дома, но их нужно только прикрепить друг к другу, чтобы закончить стену. Это может привести к очень быстрому возведению наружных стен и крыши. Конечно, время сборки меньше, но время получения материалов больше (перечислено ниже как недостаток).Однако при правильном планировании время производства SIP может перекрывать время изготовления прицепа, таким образом не добавляя дополнительного времени к вашему графику.

Качество

SIP производятся в контролируемой производственной среде, как правило, с помощью роботизированного оборудования. Это делает продукт очень последовательным и точным.

Недостатки СИП

Время выполнения

Поскольку SIP-панели изготавливаются на заводе, вам необходимо разместить заказ у производителя.Затем этому производителю потребуется разработать, изготовить и отправить ваши SIP. В зависимости от рабочей нагрузки и близости выбранного производителя этот процесс, вероятно, займет значительно больше времени, чем поход в местный хозяйственный магазин и покупка материалов для ручного строительства стены. Это время выполнения заказа может стать серьезной проблемой, если есть ошибка или повреждение, требующее замены панели, хотя это бывает редко.

Электрооборудование и сантехника

Благодаря конструкции из палочек у вас будет полный доступ к стенам во время их строительства.Это упрощает прокладку электрических и сантехнических устройств через них. С SIP, поскольку стены построены заранее, такой же уровень доступа недоступен. Так как же провести электричество и сантехнику в SIP? Что касается электричества, изоляция в SIP может быть разрезана, чтобы создать желобки или пути, по которым могут проходить провода. Это требует, чтобы производитель SIP имел подробную и полную схему того, где должны быть установлены провода и распределительные коробки. Что касается водопровода, трубы нельзя прокладывать через SIP.Обычно в традиционных домах это не имеет большого значения, так как наружных стен обычно можно избежать для водопровода. Однако с крошечными домами это может быть сложнее, поскольку большинство стен — это внешние стены. В этом случае необходимо добавить ручные выемки из бруса, чтобы создать пространство между СИП и внутренним сайдингом. Любые добавленные чейзы уменьшают общую внутреннюю ширину ваших домов, поэтому будьте осторожны в их размерах.

Материалы

Наиболее распространенным материалом для обшивки SIP является плита с ориентированной стружкой (OSB).Как вы, возможно, знаете из других статей и Руководства по проектированию и строительству крошечных домов, мы не являемся поклонниками OSB. Рекомендуем найти производителя, который может использовать фанеру в качестве обшивки.

Другие соображения

Цена

SIP-панели стоят дороже за квадратный фут, чем традиционные конструкции из палки. Однако с учетом экономии труда и отходов разница в стоимости может быть не такой значительной. Для SIP нет установленных цен, поэтому уточняйте цены у местного производителя.Так что лучше использовать — SIP или Stick-built? Это действительно зависит от ваших конкретных обстоятельств. Важнейшие соображения заключаются в том, требуется ли дополнительная энергоэффективность, например, если ваш дом будет расположен в чрезвычайно холодном климате. Второй важный фактор — это расстояние до производителя. Это расстояние будет определять время очереди, а также стоимость доставки. Они должны вписаться в ваш график и бюджет. Как ты будешь строить свой крошечный домик? Позвольте мне знать в комментариях ниже! ** Примечание редактора. Мы знаем, что технически SIP-панели Tiny House являются «структурно-изолированными панелями-панелями», но именно так их чаще всего ищут в Google.

Опубликовано 12.08.2020. Опубликовано в Tiny House Construction.

(PDF) Сэндвич-панели в зданиях: ядро, конструкция и дизайн

Сравнение показывает, что с точки зрения конструкции

гофрокартон имеет аналогичные (в случае

оси 1) или намного более высокие значения прочности и модулей

чем обычные основные материалы.

3.3 Выводы

Испытания на сжатие, растяжение и сдвиг образцов гофрированного картона

вместе с четырехточечным изгибом

Испытания

и длительные испытания многослойных балок и панелей

были выполнены для оценки использования

гофрокартон в качестве альтернативного наполнителя

риал для сэндвич-панелей с точки зрения конструкции

.Также определена теплопроводность.

Прочность и жесткость материала

значительно различаются в зависимости от направления нагрузки и влажности. Com-

по сравнению с обычными материалами сердцевины, такими как полиуретан-

, пенопласт или минеральная вата, гофрированный картон

показывает аналогичную или гораздо более высокую прочность и жесткость

.

Результаты испытаний на четырехточечный изгиб показывают, что

, в зависимости от ориентации материала сердечника, металлические поверхности

могут использоваться до их предела текучести.

Таким образом, использование гофрированного картона в качестве альтернативного материала сердцевины для сэндвич-панелей очевидно из

с точки зрения конструкции.

Необходимо предохранять панели от проникновения влаги

. Однако этот вопрос следует рассматривать и с элементами из минеральной ваты

. Успешное применение этих элементов доказывает, что сэндвич-панели

els могут быть установлены герметично.

На теплопроводность сильно влияет ориентация гофрированного картона

.Самая слабая с механической точки зрения ориентация показывает жизнеспособные изоляционные параметры

, сопоставимые с минеральной ватой. С механической точки зрения

сильных ориентаций демонстрируют относительно высокие значения теплопроводности

, которые подходят только для самых низких энергетических стандартов

.

Материал имеет тенденцию к низкой деформации ползучести, особенно

, особенно для типов SB 2 и SB 3. Следовательно, в будущих работах будут приняты во внимание другие приложения

, в которых сердечник нагружен постоянно

.

ССЫЛКИ

[1] Blechschmidt J. «Papierverarbeitungstechnik», Han-

ser Verlag, München, Германия, 2013

[2] Berner K. «Gekrümmte Sandwichpaneele» 7

, 2010

000

, Stahlbau2000 [3] Кэттон И., Эдвардс Д.К. «Влияние боковых стенок на естественную конвекцию между горизонтальными плитами от нижнего уровня

», Journal of Heat Transfer, 1967

[4] Джунгблут О. «Weitgespannte Sandwichkuppel im

Werkstoffverbundsystem Stahlfeinblech — Polyure-

thanhartschaum “, Отчет конгресса IABSE, 1972 г.

[5] фон дер Хейден А., Ланге Дж. «Экспериментальная оценка использования гофрированного картона

в качестве основного материала для сэндвич-панелей», SEMC 2016,

Кейптаун, 5.-7. Сентябрь 2016 г.

[6] фон дер Хейден А., Ланге Дж. «Оценка гофрированного картона

в качестве основного материала

для сэндвич-панелей», EUROSTEEL 2017, сентябрь-

, 13–15 сентября , 2017, Копенгаген, Дания

[7] Ланге Дж., Бернер К. «Sandwichelemente im Hochbau.

Берлин: Ernst & Sohn, 2010

[8] Нельке Х. «Tragfähigkeit von Sandwichelementen un-

ter Biegung und Querdruck», Дармштадт: Institut für

Stahlbaume

унд

, 2018, ул. «Сота из усиленной гофрированной бумаги

для применения в конструктивных элементах», Диссертация

ETH Zürich, Switzerland, 2009

[10] Штамм К., Витте Х. «Sandwichkonstruktionen — Be-

rechnung, Fertigung, Ausführung», Вена : Springer-

Verlag, 1974

[11] EN 14509: «Самонесущие двухслойные изоляционные панели с металлической облицовкой

— Заводские изделия — Катионы Specifi-

», 2013

[12] DIN EN 789 « Деревянные конструкции — Методы испытаний — De-

«Окончание механических свойств древесины на основе

панелей», немецкая версия, январь 2005 г.

Построить дом из сендвичных панелей своими руками: Как построить дом из сэндвич-панелей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
