Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.

Разрядность отсчетного механизма 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.

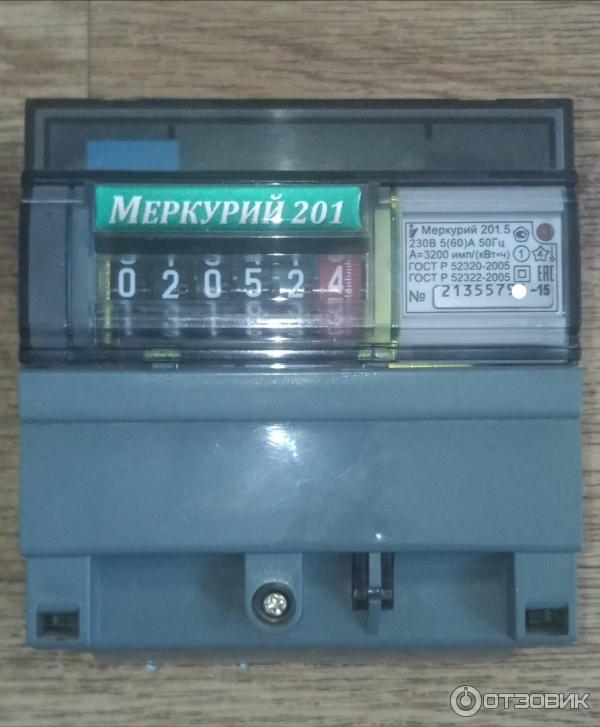

Снятие показаний на механическом отсчетном механизме (однотарифный)

Однотарифные модели счетчика с механическим или электронным табло:
201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8

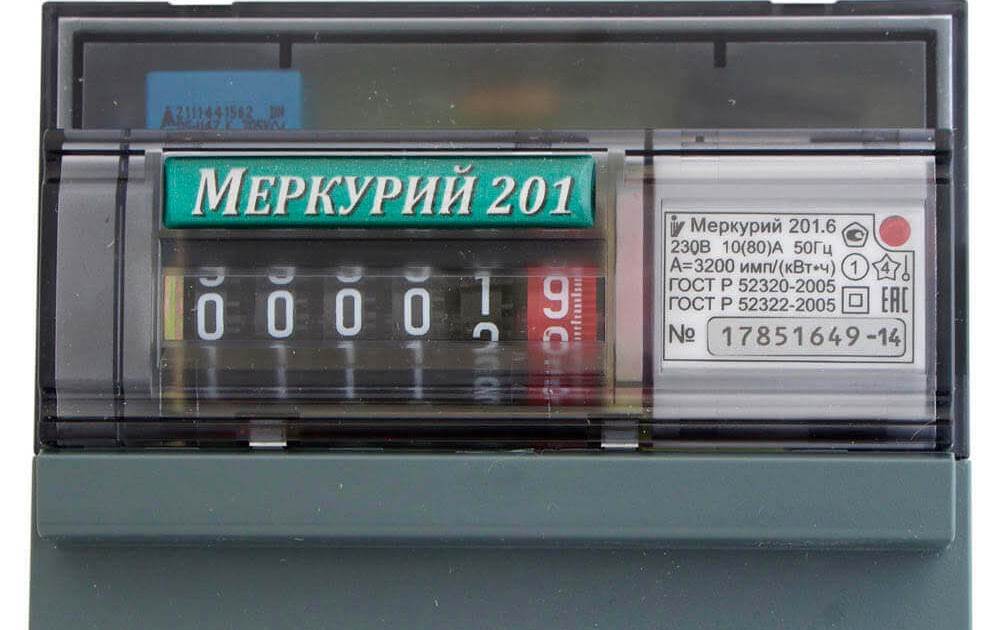

Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.

На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.

Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO

К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.

У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.
Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.

Для снятия показаний со счетчика нам нужны будут следующие показатели:
Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)
Количество киловатт по 1 тарифу
Количество киловатт по 2 тарифу

Для этого ждем пока на дисплее появится числовое значение со значком [Тариф 1] в левом верхнем углу и [кВт ч] в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.

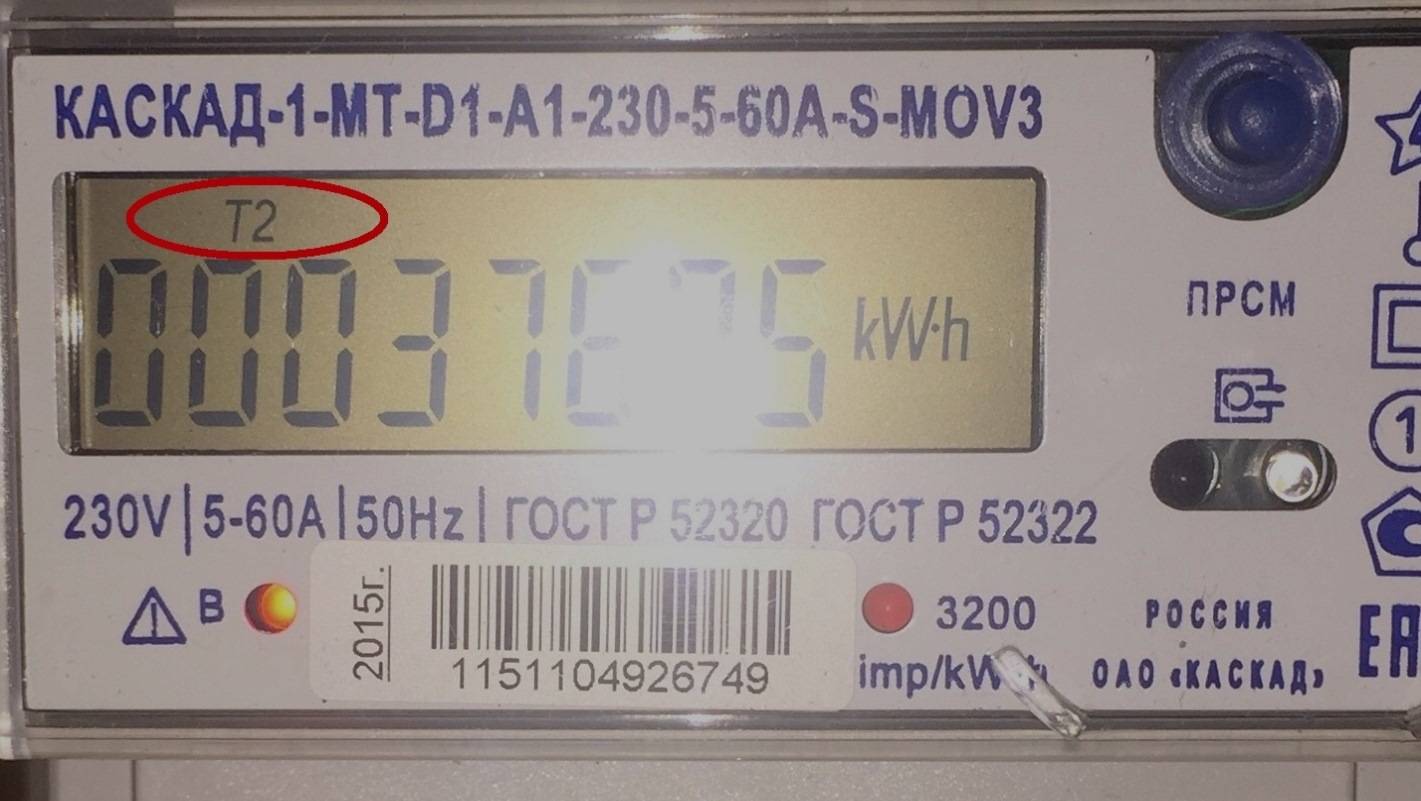

Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой [Тариф 2] в левом верхнем углу и [кВт ч] в правом нижнем углу. Записываем это значение.

Для расчета суммы общей суммы к оплате
1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.
2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 2
3) Складываем полученные значения.

Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.

Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками [Тариф 1 2 3 4][кВт ч]

Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.

На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF

Обзор счетчика Меркурий 201

www.schetchik-info.ru © 2017 Карта сайта

Счетчик Меркурий — как снимать показания

Нередко владельцы домов и квартир хотят знать, как правильно снимать показания счетчиков электроэнергии. Трудности обычно возникают при снятии показаний с новых счетчиков.

Например, у многих владельцев квартир установлен счетчик Меркурий. Как правильно выполнить установку, снять показание, исправить ошибки? Читайте об этом в этой статье.

Механические счетчики старого образца

Не так давно для домовладельцев и владельцев квартир не составляло абсолютно никакого труда прочитать о потреблении электроэнергии. В доме были установлены обычные старые механические счетчики. Чтобы узнать, сколько электроэнергии было потреблено за месяц с помощью такого устройства, достаточно сделать следующее.

• Запишите на листе бумаги первые четыре цифры показаний счетчика.
• Вычтите эту цифру из показаний предыдущего месяца.

Полученная таким образом информация должна быть передана управляющей компании.

Кто выпускает счетчики «Меркурий»

Таким образом, для старомодного инструментария все было прямолинейно и просто. Однако, как вы знаете, не так давно многим нашим домовладельцам пришлось перейти на новые электронные счетчики. Считается, что это устройство гораздо точнее рассчитывает электроэнергию, чем механические счетчики.

С тех пор многие домовладельцы установили счетчики Меркурий 200 или другие модели той же марки. Вместо механического предоставления информации, эти счетчики предоставляют информацию через электронный дисплей, который может показывать несколько цифр одновременно. Кроме того, эта модель счетчика часто бывает многофункциональной. В связи со всем этим у многих потребителей возникает вопрос, связанный с счетчиком «Меркурий 200». Как я могу считать показания этого или любого другого счетчика «Инкотекс»?

Получить необходимую информацию с такого счетчика для предоставления в управляющую компанию на самом деле довольно просто. Однако ниже мы расскажем вам, как правильно пользоваться ртутным измерителем. Однако сначала давайте разберемся, кто на самом деле производит такие счетчики и как их можно считать качественными.

Компания «Инкотекс» поставляет на рынок манометры этой марки. Этот производитель присутствует в России с 1989 года, так что это довольно старая компания. Однако «Инкотекс» является крупнейшим производителем радиоэлектронного оборудования в нашей стране. Помимо счетчиков, компания поставляет на российский рынок систему освещения «Лидерлайт», сетевые IP-камеры, станционные и офисные табло и т.д. Отзывы о продукции Инкотекс, включая счетчики, очень хорошие.

Какие счетчики есть на рынке

В дополнение к модели Меркурий-200 компания Incotex также предлагает рынку измерительные приборы.

• «Меркурий 201».
• «Меркурий 206».
• «Меркурий 221».
• «Меркурий 230».
• «Меркурий 231».
• «Меркурий 321».

Однако самым популярным Меркурием, судя по отзывам потребителей, является 201. большинство моделей компании «Инкотекс» относятся к группе двухфазных приборов, рассчитанных на ток 5А. ответ на вопрос, как снять показания счетчиков «Меркурий» 200, 201, 221 и т.д., заключается практически в одинаковой технологии.

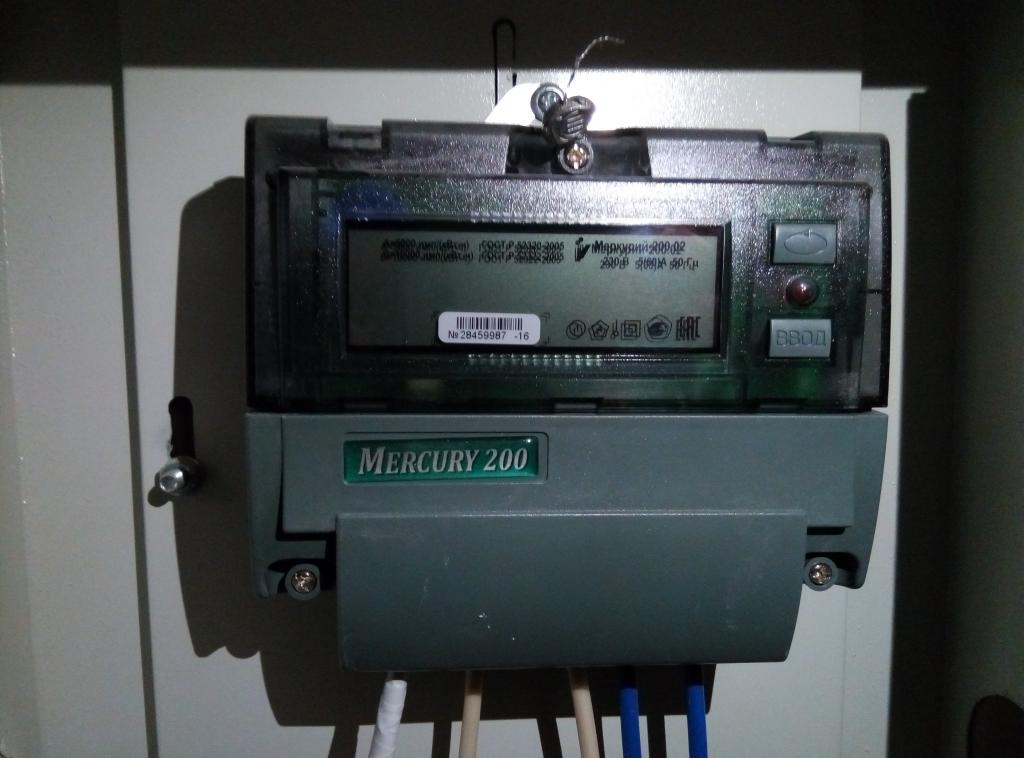

Особенности аппарата «Меркурий 200»

Эта модель от Инкотекс является самой дешевой и простой по дизайну и функциональности. Основные особенности «Меркурий 200» заключаются, прежде всего, в том, что он относится к группе однофазных приборов, предназначенных для работы в бытовой сети 220В. Это означает, что данная модель в основном может быть установлена только в городских квартирах или частных домах меньшей площади. Для трехфазных сетей этот тип оборудования не подходит.

Счетчики Меркурий 200 предназначены для многотарифного учета электроэнергии. В настоящее время эти счетчики выпускаются в двух вариантах. 200.02 и 200.04. Последний, помимо прочего, оснащен PLC-модемом. В любом случае, простота эксплуатации — это то, что отличает эти две модели. Просты в использовании, из отзывов и 0,4 модели и счетчики «Меркурий» 200,02. Как читать с такого устройства, далее рассмотрим подробно.

Функционал

Владелец счетчика «Меркурий 200» имеет возможность эксплуатировать его в течение.

• Чтение ведется по четырем тарифным областям.
• Разработайте график индивидуального потребления электроэнергии с понедельника по воскресенье.
• Разработайте график на 11 месяцев.

Эти счетчики также автоматически переходят на летнее и зимнее время. Показания потребления в этих моделях также сохраняются в памяти. Дисплей Меркурий 200М показывает следующее.

• Потребление электроэнергии по четырем тарифам.
• Показания общего потребления.
• Значение тока в цепи.
• Значения напряжения и мощности в определенный момент времени.

Кроме того, можно установить максимальный предел нагрузки и впоследствии контролировать его значение.

На электронном дисплее счетчика Меркурий 200 можно увидеть следующую информацию

• Серийный номер тарифа.
• Значение энергопотребления с момента эксплуатации с 6 цифрами до десятичной точки и 2 цифрами после десятичной точки
• Мгновенные данные активных параметров.
• Значение изменения тарифа является временным.
• Настройки времени и даты.

В случае с Меркурий 200.04 также может отображаться следующее

• Параметры узла ПЛК.
• Пиктограмма значений модема.

Электрический счетчик «Меркурий»: как снимать показания

Таким образом, «Меркурий» является достаточно простым устройством и в то же время простым в использовании. Использовать его для контроля за расходом электроэнергии совсем несложно. Итак, как использовать измеритель Меркурий 200? Как получить показания с этого устройства? Первое, что необходимо сделать, это запомнить тариф на электроэнергию в квартире у управляющей компании или поставщика электроэнергии. Наиболее распространенными тарифами в настоящее время являются однотарифный и двухтарифный. В первом случае счет за потребленную электроэнергию выставляется одинаково каждый день. При двухтарифном плане счетчики отличаются днем и ночью.

Чтобы снять показания счетчика Меркурий 200, просто напишите число на его дисплее, ничего не нажимая. Цифры скорости на дисплее устройства отображаются в левой части экрана. Каждому из них предшествует буква Т.

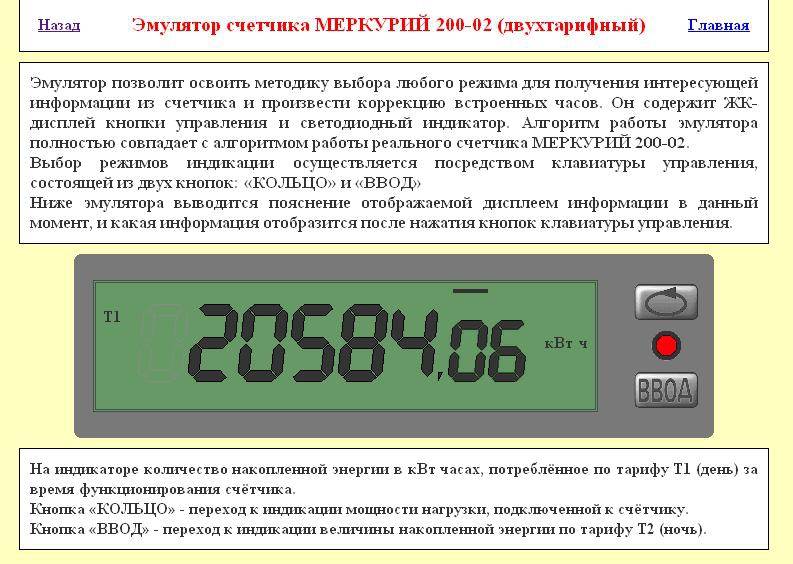

В качестве примера рассмотрим работу двухтарифного счетчика Меркурий 200. Как снимать показания в этом случае? Для этого нам понадобятся числа T1 (дневная ставка) и T2 (ночная ставка), приведенные ниже. Чтобы узнать, сколько энергии было потреблено за последний месяц, нужно из этих значений вычесть те же (T1 и T2), но за предыдущий период.

Для удобства все данные с измерителя Меркурий 200 можно записать, например, в блокнот. Однако это действие можно считать необязательным при использовании данной модели для целей бухгалтерского учета. Почему — мы рассмотрим позже.

Точно такая же процедура применяется при использовании трехтарифного листа Меркурий 200. В этом случае ясно, как следует воспринимать прочитанное. В такой схеме владельцу устройства для получения данных достаточно посмотреть значения для T1, T2 и T3.

Затем показания, снятые со счетчика, должны быть отправлены поставщику электроэнергии обычным способом. При желании вы можете самостоятельно рассчитать счет за электроэнергию. Для этого необходимо сложить разницу между двумя показаниями по каждому тарифу и умножить эту цифру на стоимость одного кВт/ч.

Второй способ

Инструкции для счетчика Меркурий 200 просты. Однако иногда все цены на электроэнергию не отображаются на счетчике одновременно. Что мне делать в этом случае? Если счетчик показывает только один тариф, а вы хотите узнать значения двух или трех тарифов, просто нажмите кнопку «Enter» на счетчике один или два раза. В этом случае устройство начнет «прокручивать» показания по каждому тарифу. Это означает, что на дисплее будут попеременно отображаться значения T1, T2 и T3 и конечная сумма потребления.

Как снять показания, если прибор обнулился

Если счетчик Меркурий начал рассчитывать новый раунд потребления, на его дисплее появится ноль. В этом случае для снятия показаний необходимо прибавить 1 к 5 цифрам перед дисплеем. Это означает, например, преобразование показаний 00045 в 100045. Затем вы должны вычесть из этой цифры обычным способом стоимость кВт/ч, потребленных в предыдущем периоде.

Что делать, если нет запятой

Обычно показания счетчиков, включая показания счетчика Меркурий 204, передаются в управляющую компанию целыми числами. Другими словами, вы должны смотреть на значение тарифа перед десятичной точкой. Иногда случается, что на дисплее устройства нет такой отметки. В этом случае десятичное значение может быть выделено другим цветом. Если счетчик также не дает такого ориентира, то владельцу просто необходимо позвонить в управляющую компанию и попросить совета по поводу нужной цифры, отображаемой счетчиком.

Другие функции счетчика

Получить показания счетчика Меркурий таким способом несложно. Также легко использовать и другие функции этой модели.

• Чтобы определить мощность нагрузки, нажмите клавишу O (на экране появятся кВт и тариф).
• Чтобы изменить время, снова нажмите O.
• Чтобы указать дату считывания, нажмите O в третий раз.

Если нажать кнопку на счетчике Меркурий в четвертый раз, на дисплее отобразится потребление энергии за предыдущий период. Поэтому владельцам этих устройств нет необходимости вести блокнот для записи показаний.

Другие модели «Инкотекс»

Итак, читатель теперь знает, как работает счетчик Меркурий и как получить показания с этого прибора. Для того чтобы получить информацию о количестве использованной электроэнергии, владельцу квартиры достаточно посмотреть на дисплей и при необходимости нажать несколько кнопок.

Все счетчики «Меркурий», как однофазные, так и трехфазные, считываются одинаково. Такой же метод считывания используется для большинства современных электронных моделей других производителей.

Можно ли использовать в АКСУЭ

В большинстве случаев домовладельцы в нашей стране передают показания счетчиков своему поставщику электроэнергии старым добрым способом. То есть, просто предоставив оператору необходимую информацию по телефону. Однако теперь дома можно установить специальную систему АСКУЭ, предназначенную для автоматической передачи данных. Этот тип комплекса самостоятельно, без участия домовладельца, передает поставщику информацию о потреблении электроэнергии.

Счетчик электроэнергии Меркурий 200 завоевал хорошие отзывы потребителей, в том числе, благодаря своей низкой цене. Также, по словам производителя, при необходимости модели могут быть использованы в системе АСКУЭ. такое использование Меркурий 200 будет особенно удобно для передачи показаний для многотарифных схем.

Счетчик «Меркурий 200»: отзывы

Судя по информации, доступной в Интернете, владельцы домов и квартир считают эту модель «Инкотекс» достаточно надежным и точным прибором. Владельцы также высоко оценили дизайн этих счетчиков. В любом случае, устройства этого производителя не портят внешний вид квартиры или комнат дома.

Однако некоторые функции этого счетчика потребители считают избыточными. Тем не менее, пользоваться этим устройством довольно удобно, судя по отзывам. В любом случае, мы выяснили, как получить показания со счетчика Меркурий 200. Представители компании-поставщика также высоко оценили эту модель. Они уверяют, что обмануть Меркурий 200 практически невозможно.

Пользователи этой сети также хорошо отзываются о других моделях Инкотекс. Например, владельцы недвижимости высоко оценили счетчик Меркурий 203. Отзывы об этом приборе хорошие из-за его долговечности и точности. Эта модель более надежна, чем 200-я модель, и может также использоваться в трехфазной сети.

Советы по экономии электроэнергии

По этой причине многие домовладельцы рекомендуют установить в своем доме счетчик электроэнергии Меркурий. Как получать показания с этого прибора, легко понять любому человеку, во всяком случае, после некоторого периода эксплуатации. Судя по отзывам, это модифицированное устройство, помимо всего прочего, очень точно отслеживает электричество. То есть, сколько будет потрачено и сколько отображается на счетчике.

И наконец, несколько полезных советов о том, как экономить энергию дома. Чтобы не переплачивать за различные бытовые приборы, вам следует.

• Отключайте электроприборы от сети на ночь или на работе.
• Замените обычные лампочки на энергосберегающие.

Тем, кто использует бытовые приборы в ночное время, следует перейти на двухставочную тарифную схему. В большинстве районов цена на электроэнергию в темное время суток почти в два раза выше, чем днем.

Счетчики Меркурий с пультом показания счетчика

Электросчетчики с пультом управления от компании «Меркурий» являются наиболее распространенными измерительными приборами для этого периода. Они заменили технически и этически устаревшие прядильно-барабанные аппараты. Для управления счетчиком с пульта достаточно нажать на кнопку, и таким образом включать и выключать его. Ведется учет с помощью многорежимного пульта, где расположены кнопки с процентом экономии. Самопроизвольное включение и выключение другими пультами невозможно, так как сигнал закодирован. Он обеспечивает как частичную, так и полную остановку измерения тока. Встроенный в счетчик микроконтроллер сигналов не посылает, а работает только на прием, поэтому не может быть обнаружен. Электросчетчики запоминают тот режим, который был установлен с пульта, и после падения и отключения электроэнергии счетчик снова возвращается в тот же режим. Счетчик с дистанционным управлением визуально не отличается от обычного счетчика, также имеет заводские пломбы, голограммы, паспорт, в котором указана дата изготовления, серийный номер счетчика, тип, модель, технические характеристики, межповерочный интервал, гарантия. Диск упакован в заводскую упаковку.

Новейшие счетчики с дистанционным управлением Меркурий выполнены по самой передовой технологии и имеют множество преимуществ, они доступны по цене и просты в подключении. Если следовать инструкции, правильно подключить счетчик к пульту довольно просто. Перед подключением электросчетчика необходимо изучить документацию, схемы подключения и соблюдать маркировку как проводов, так и жил.

Основные схемы подключения счетчиков с пультом управления

Не только однофазные счетчики с дистанционным управлением «Меркурий» 201. 5, 201.7, 201.8, 200.02, но и трехфазные «Меркурий» 230АМ01, 230АМ02, 230АМ03, 231АМ01, 232300,2. Многим обывателям установка такого электроприбора кажется достаточно сложной процедурой. На самом деле это не так, принцип работы электросчетчика Меркурий с дистанционным управлением понятен неопытному пользователю.

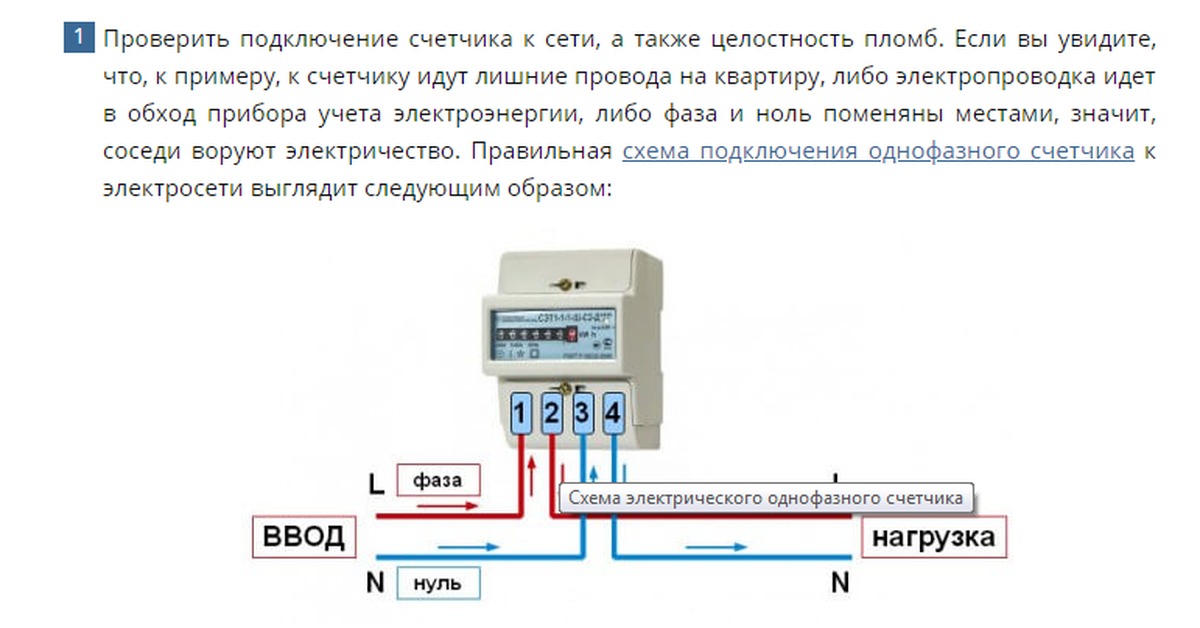

Однофазный электросчетчик с дистанционным управлением имеет 4 подключения:

1. для ввода фазы в дом или квартиру нужен контакт от внешней сети (220 В). Первый провод подключается от электростанции к домашнему счетчику.
2. для подачи электричества на всю квартиру или дом нужен контакт для выдачи фазы со счетчика. Для этого используют гибкий плоский электрический кабель (ШВВП).
3. клемма, соединяющая ноль из внешней сети с устройством в помещении
4. терминал, с которого ноль подается со счетчика прямо в комнату.

Аналогично подключаются остальные провода счетчика с пультом.

Наиболее сложная схема подключения рассмотрена для трехфазного умного счетчика. Это зависит от типа и модели счетчика, соответственно процедура подключения различается.

Наиболее распространены электроизмерительные приборы с дистанционным управлением прямого включения, которые подключаются непосредственно к сети 220 и 380 вольт, их пропускная способность до 60 кВт, максимальный ток не более 100 Ампер, к ним относятся «Меркурий» 230АМ01, 230 утра 02. Но есть аппаратура для измерения электроэнергии при больших нагрузках, которая включается с помощью прибора, предназначенного для преобразования переменного тока в напряжение – «Меркурий» 230АМ03. Эти счетчики электроэнергии используются в крупных компаниях.

Показания электронных счетчиков Меркурий с пультом

В новых моделях электросчетчиков с дистанционным управлением не механическая индикация с вращающимся барабаном, а электронная. На экран выводятся цифры — информация о потребляемой мощности, отображение даты и текущего времени. На всех моделях счетчиков с дистанционным управлением показатели расхода считываются одинаково. Отличие только в количестве нажатий на кнопку — войти. Для многотарифного счетчика показания выводятся в порядке: Т1, Т2, Т3, Т4.

Чтобы снять показания электронного счетчика с пульта, необходимо дождаться отображения необходимой информации и записать ее. Вы также можете нажимать «ввод» несколько раз, пока не отобразятся нужные показания. Они отличаются определенными символами. При появлении необходимых показателей необходимо их записать и произвести расчеты. Числа после точки не учитываются при передаче данных и расчетах.

Что делать если счетчик меркурий не показывает показания

Одним из наиболее частых обращений является запрос на индикацию ошибки на ЖК экране трехфазного счетчика Меркурий 230, 231, 233, 234, 236. Ошибки отображаются пользователю в виде сообщений «Е-(код ошибки)».

Индикация этих ошибок является результатом функции самодиагностики счетчика и, следовательно, является сообщением о наличии ошибок в устройстве. Есть временные ошибки, но основная часть постоянная и требует некоторых действий по их устранению.

Для вашего удобства есть список возможных ошибок с указанием причин их возникновения, и мы добавили в этот список рекомендуемое действие при возникновении той или иной проблемы. Вот список:

Неправильный код	Описание	Рекомендации	Примечание
Е-01	Напряжение батареи менее 2,2 В	Замените батарею
Е-02	Нарушение функции памяти №2	Проверьте связанные коды ошибок
Е-03	Нарушение функции UART1	Отправить инструмент на завод
Е-04	Нарушение функции ADS	Отправить инструмент на завод
Е-05	Ошибка подкачки памяти №1	Проверьте связанные коды ошибок
Е-06	Функция RTC нарушена	Сбросить время устройства
Е-07	Нарушение функции памяти №3	Проверьте связанные коды ошибок
Е-08	Бронировать
Е-09	Ошибка программы КС	Отправить инструмент на завод
Е-10	Ошибка КС ряда калибровочных коэффициентов во Flash MSP430	Перезаписать массив или повторно откалибровать прибор	3 уровень доступа
Е-11	Неверный COP для массива регистров накопленной энергии	Сброс регистров энергии	3 уровень доступа
Е-12	Ошибка адреса устройства KS	Напишите адрес устройства
Е-13	Серийный номер COP ошибка	Отправить инструмент на завод
Е-14	Ошибка пароля cs	Отправить инструмент на завод
Е-15	Ошибка COP для матрицы версии счетчика	Отправить инструмент на завод
Е-16	COP-ошибка изменение тарифа	Перезапустите прибор
Е-17	COP-ошибка байт управления загрузкой	Запись параметров управления нагрузкой
Е-18	COP-ошибка предел мощности	Выполнить запись ограничения мощности
Е-19	COP-ошибка лимит энергии	Зарегистрировать лимит энергии
Е-20	COP-ошибка байт параметра uART	Написать параметры связи
Е-21	COP-ошибка параметры индикации (согласно тарифам)	Запись параметров отображения
Е-22	COP-ошибка параметры индикации (по периодам)	Запись параметров отображения
Е-23	COP-ошибка множитель времени ожидания	Введите значение множителя времени ожидания
Е-24	COP-ошибка байты с программируемыми флагами	Перезапустите прибор
Е-25	COP-ошибка праздничные дни	Запись графика выходных
Е-26	COP-ошибка массив тарифных планов	Зарегистрируйте годовой тарифный план
Е-27	COP-ошибка массив часов	Перезапустите прибор
Е-28	COP-ошибка серия сезонных переходов	Запишите параметры для сезонных переходов
Е-29	COP-ошибка массив местоположений приборов	Запишите местоположение вашего устройства
Е-30	COP-ошибка множество трансформационное отношение	Наборы трансформации записи
Е-31	Ошибка в КС для массива регистров накопления по периодам времени	Выполнить инициализацию регистров энергии
Е-32	COP-ошибка параметры среза	Выполнить инициализацию профиля мощности
Е-33	Неправильная регистрация раздела COP	Выполнить инициализацию профиля мощности
Е-34	Неправильные указатели журнала событий COP	Отправить на завод
Е-35	Журнал событий Ошибка записи COP	Перезапустите прибор
Е-36	Ошибка в КС в журнале учета технических потерь	Запишите параметры учета этих потерь
Е-37	Неправильная техническая потеря мощности КС	Запишите параметры учета этих потерь
Е-38	Неверный COP для массива регистров накопленной энергии потеря	Сброс регистров энергии	3 уровень доступа
Е-39	Ошибка в COP для регистров энергии для пофазного учета	Сброс регистров энергии	3 уровень доступа
Е-40	Флаг прибытия для широковещательного сообщения	Чтение статуса слова устройства
Е-41	Ошибка COP для указателей журнала PQ	Выполнить инициализацию SCE	3 уровень доступа
Е-42	Ошибка COP Запись журнала PQ	Выполнить инициализацию SCE	3 уровень доступа
Е-43	Бронировать
Е-44	Бронировать
Е-45	Бронировать
Е-46	Бронировать
Е-47	Флаг выполнения коррекции времени	Дождитесь завершения процедуры коррекции времени
Е-48	Напряжение батареи менее 2,65 В	Перезагрузите устройство. Если ошибка сохраняется, замените батарею

Давайте посмотрим поближе. Во-первых, сокращения, используемые в этой таблице:

• КС — контрольная сумма — значение, служащее для проверки целостности передаваемых данных, т.е счетчик не уверен в целостности, а значит, и в достоверности тех или иных данных, хранящихся во внутренней памяти счетчика;
• ПКЭ — журнал контроля качества электроэнергии;
• RTS — часы реального времени;
• ADS — аналого-цифровой преобразователь.

Во-вторых, об уровне доступа. В некоторых случаях для устранения неполадок требуется доступ уровня 3. Третий уровень доступа требует вскрытия счетчика, а значит дополнительной поверки, поэтому в этих случаях целесообразно воспользоваться услугами ремонтных организаций или отправить счетчик в заводской сервисный центр.

И в-третьих, прямые операции по устранению ошибок:

Здесь подробно рассмотрим ошибку Е-01, действия при других ошибках рассмотрим, когда будут описаны процедуры настройки и программирования счетчика.

Ошибка Е-01 возникает при низком напряжении встроенной батареи, ниже 2,2 В, если измерительный провод обесточен или счетчик вообще не установлен на объекте. На точность хода часов влияет многотарифный учет, когда важно вовремя менять тарифы.

При появлении ошибки Е-01 первым делом приходит мысль о замене неисправного элемента, но тут нужно знать, что блок питания находится под крышкой счетчика и заменить его без вскрытия счетчика не представляется возможным. Были определенные идеи с наличием дополнительного батарейного отсека в счетчиках Меркурий 233, но эта идея не нашла должного развития. Встроенный элемент находится под пломбами госповерки, устанавливается при сварке, но основная замена элемента не гарантирует исчезновения ошибки с индикации счетчика. Это происходит не часто, но может произойти из-за ошибок в других местах. Поэтому вам решать, хотите ли вы самостоятельно поменять батарейку или отправить счетчик в сервисный центр.

Меркурий 201: характеристики и схема подключения

Электросчетчик Меркурий 201 — современный прибор коммерческого учета активной электрической энергии в цепи переменного тока. Выпускает такие устройства производитель Incotex. В 201 серии есть несколько модификаций (например, 201.3 или 201.5), которые имеют свои технические характеристики. Такое разделение осуществляется за счет допустимого рабочего тока и способа отображения данных о потреблении электрической энергии. Данное устройство может использоваться как самостоятельно, так и в комплексе с автоматическими измерительно-информационными системами учета электроэнергии. Ниже мы рассмотрим технические характеристики Меркурия 201 и схему подключения этого счетчика.

• Конструктивные особенности
• Основные и дополнительные характеристики
• Схема подключения

Особенности конструкции

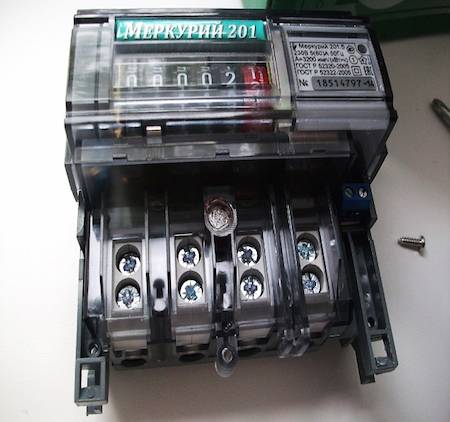

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный пластиковый корпус. Такой счетчик безвинтовой, благодаря чему максимально защищен от взлома, к тому же механизм достаточно тугой.

На переднем плане (на передней панели) расположен жидкокристаллический (ЖК) дисплей, на который выводится необходимая информация по расчету электроэнергии. Рядом с ЖК-дисплеем (с правой стороны) указаны основные технические характеристики.

Размеры конструкции компактны и удобны и составляют: 105*105*65 мм, где 105 – ширина и высота устройства, а 65 – его глубина. В среднем вес устройства колеблется от 250 до 350 грамм в зависимости от серии. Благодаря таким габаритам и весу механизм можно крепить к поверхности без доработок на дополнительных креплениях. К стене (или к любой другой поверхности, которую выберет потребитель) прилавок крепится с помощью DIN-рейки.

Нижняя панель механизма снята. Его назначение – защита контактов устройства. То есть, если его снять, то откроется доступ к входным электрическим контактам устройства. Подключение к таким контактам осуществляется с помощью винтового соединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в использовании. Например, класс точности имеет технологический запас, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже показаны габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем приступить к изучению технических характеристик прибора, следует отметить, что счетчик имеет специальную защиту от кражи электроэнергии путем переполюсовки. То есть если поменять фазу на ноль, то счетчик все равно будет показывать точные данные и не перестанет работать.

Технические характеристики счетчика Меркурий 201 различаются между собой в зависимости от его модификации. Описание моделей с 201.1 по 201.6, их максимальная загрузка и другие параметры приведены в таблице ниже:

Помимо основных значений счетчик имеет и дополнительные технические характеристики (такие как температурный диапазон, условия эксплуатации, гарантийный срок и срок службы). Они перечислены в таблице ниже:

Основное различие между приборами заключается в том, что в некоторых моделях отображение потребленной электроэнергии отображается на жидкокристаллических дисплеях (индикаторах), а в некоторых моделях имеется механический счетный узел.

Также в некоторых моделях есть ПЛК – модем, с помощью которого можно записывать все изменения в устройствах.

Счетчик электроэнергии Меркурий 201 стал пользоваться большой популярностью у жителей частных домов и квартир. Причиной тому не только технические характеристики, но и доступная цена. Благодаря точности измерений и доступной цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже представлен обзор данной модели счетчика:

Схема подключения

Счетчик Меркурий 201 подключается к блоку питания, как и все подобные конструкции для учета электроэнергии. Только при подключении главное правильный выбор проводника для входа и выхода. Вводной провод определяется автоматически — он будет таким, каким его определил производитель и организация энергоснабжения. Любая проволока (например, ШВП).

Схема правильного подключения Меркурия 201 к сети представлена ​​ниже:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201.
