В далеком прошлом остались те времена, когда начисление платы за электроэнергию осуществлялось на основании мощности осветительной техники и прочего электрооборудования, находящегося в помещении. В настоящее время наличие прибора учета электрической энергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют с высокой точностью определять количество израсходованной электроэнергии и рассчитывать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. В этом случае вам необходимо подключить новый прибор, регистрирующий количество израсходованных кВт/часов электроэнергии. Замена электросчетчика не очень сложная операция, но если вы ничего не понимаете в электротехнике, то обратитесь к специалисту-электрику, чтобы избежать непоправимых ошибок. В том случае, если вы все же решились установить электросчетчик собственными руками, то следует подобрать надежное устройство и тщательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются устройства от компании «Инкотекс». К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком эксплуатации. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками.

Схема подключения приборов учета Меркурий

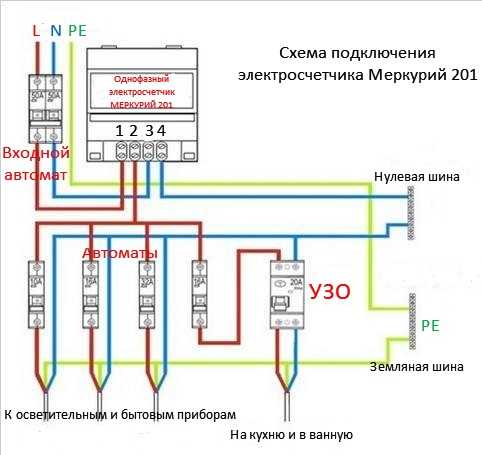

Однофазный электросчетчик Меркурий 201 является прибором учета, который осуществляет контроль потребления электроэнергии «по модулю». Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу. Если при монтаже будут перепутаны местами выход и вход или фаза подведена к нейтрали — это не приведет к катастрофическим последствиям и электросчетчик будет по-прежнему учитывать количество потребленной электроэнергии. Но все же, производитель настоятельно рекомендует выполнять монтаж счетчика Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольна проста и доступна для понимания пользователем с минимальными знаниями в области электротехники.

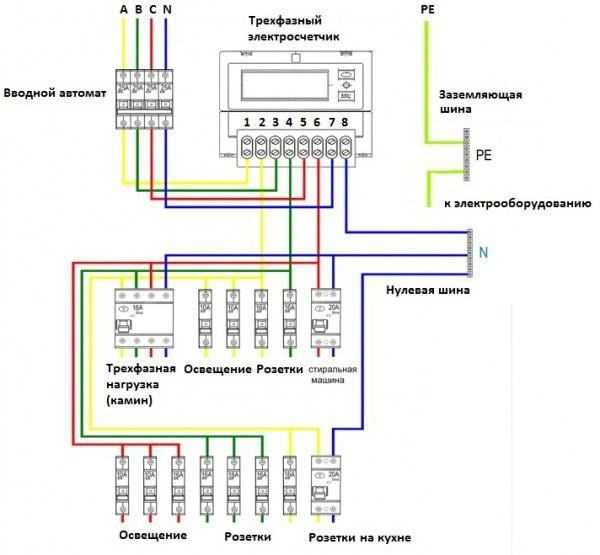

Схема подключения трехфазного электросчетчика Меркурий 230 также довольно проста, только увеличивается количество подключаемых контактов, а принцип тот же, что и с прибором учета Меркурий 201. Правда, для трехфазных устройств существует два варианта подключения: прямое и полукосвенное через трансформаторы тока. Подключение через токовые трансформаторы осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

1. Прямое подключение. В этом случае устройство подключается непосредственно к трехфазной магистральной линии электропередач через входные автоматы. Если в доме или квартире присутствует стандартный набор электроприборов и бытовой техники, то прямое подключение — правильный вариант. При наличии на объекте большого количества техники, потребляющей электроэнергию следует выбрать другую схему подключения.
2. Полукосвенное подключение. Как уже было сказано, этот вариант подключения счетчика Меркурий 230 применяется при мощности обслуживаемой электротехники свыше 60 кВт. В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети. Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует выполнять монтаж этих приборов учета в распределительном щите. Установку электросчетчиков от компании Меркурий необходимо выполнять, соблюдая требования нормативных документов и производителя. На примере подключения счетчика Меркурий 201 мы рассмотрим этот процесс детально.

Рекомендации! Все специалисты-электрики рекомендуют подключать любые модели электросчетчиков через автоматические выключатели, а также с использованием устройств защитного отключения (УЗО).

Монтаж электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

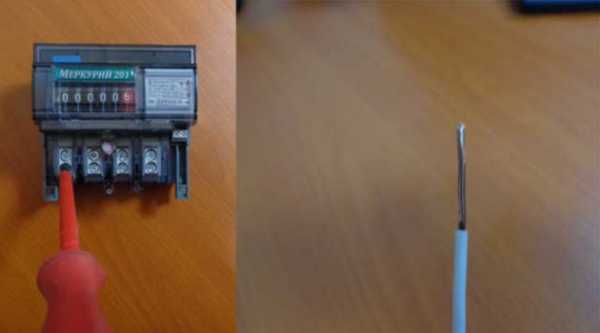

1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.
2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.
3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Заключение

В этой статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядной форме. Вопрос о месте установки, способах монтажа устройства и прочих особенностях подключения приборов учета рассмотрен не был, так как это тема уже другой статьи!

Видео по теме

profazu.ru

Меркурий 201- считаем показания счетчика. Счетчик меркурий 201 не работает счетный механизм а свет горит

3 года назад

На самом деле, если электросчетчик индукционный (с диском), то причиной его остановки может служить разбаллансировка настроек токовых катушек и катушек напряжения, перекос оси диска, ослабление болта на перемычке токовой катушки, банальное загустение (пересыхание) смазки оси диска.

автор вопроса выбрал этот ответ лучшим

более года назад

Честно говоря обычно счетчики наоборот при поломках начинают крутить быстрее. Но в вашем случае причина банальна, просто счетчик сломался. И если вы не способствовали этому, например используя магниты, то причины могут быть связаны прежде всего с тем что высохла смазка. Либо с проблемами в самом механизме счетчика. Это и скачки напряжения, которые могут повредить токопроводящие катушки. Также может быть заклинивание оси, на которую крепится диск. И это может возникнуть при резком скачке напряжения и естественно при перегреве механических частей счетчика. Но как говорится выяснятьь причину не стоит,. так как счетчик опломбирован,, но вот вызвать представителя горэлектросети необходимо. Но перед этим можно позвонить по телефону в горэлектросеттьь и сообщить о неполадках со счетчиком.

Если у вас стоит электросчётчик с диском, который должен вращаться при включённых электроприборах в квартире или доме, то причин того, что он не вращается может быть несколько. Например скачки напряжения в сети, износ механических деталей, выход из строя элемента в схеме. Открывать счётчик, снимать пломбу не стоит, потому что все законно установленные счетчики пломбируют специалисты энергоснабжающей организации и снимать пломбы имеют право только они. Если пломбу сорвёте, то придётся платить штраф и потреблённую электроэнергию посчитают по максимально возможной нагрузке. Надо звонить в энергоснабжающуу компанию, вызывать специалиста и ставить новый счётчик.

более года назад

Чаще всего в этом случае поломка происходит по вине собственника жилья, который пытаясь сэкономить применяет различные приемы для торможения. В таком случае нужно как можно быстрее устранить следы вашей незаконной деятельности. Может старый счетчик у которого износились опоры диска, которые сделаны из камня вместо подшипников. Может заклинить счетный механизм по причине износа шестеренок. Вполне могут ослабнуть контакты в месте подключения электросчетчика. В любом случаи вы сами ничего не сделаете. Нужно вызывать контролера из организации поставляющей электроэнергию вам и он зафиксирует поломку и даст добро на замену счетчика или его ремонт.

в избранное ссылка отблагодарить Elden [50.4K]

более года назад

Первой причиной можно выделить простое — не заметил, так как есть счётчики (всё-равно какие), которые так медленно и слабо крутятся, что просто не заметна их работа, тем более, если потребители достаточно маломощные. Надо приглядеться и проверить счётчик через некоторое время.

Вторая причина, это заклинивание или залипание диска, особенно это часто происходит,когда счётчики старые и детали выработали своё, а иной раз бывает,что под вращающие элементы попадает мусор или даже пыль, которая и тормозит работу, а зачастую после долгого не использования счётчика просто высыхает смазка.

Третья причина — поломка электросчётчика, которая также может быть вызвана износом, разрушением или обрывом деталей внутри механизма.

В любом случае первое, что попробуйте сделать — это раскрутить счётчик, т.е. подключить приборы высокого потребления и слегка постучать по корпусу электросчётчика.

Поломка может быть вызвана и выходом из строя электродеталей.

Но в любом случае,чтобы не попасть на штрафы и прочие санкции, лучше всего вызвать спеца, который проверит прибор.

в избранное ссылка отблагодарить Ким Чен Ын [266K]

более года назад

Электросчётчики разные, причины поломки могут быть различными.

Почему не крутится это информация что называется «для себя», потому что ремонтировать»рвать» и устанавливать пломбы имеют право лишь организации с лицензией на этот вид деятельности.

Я так понял, у Вас не электронный дисплей считывающего устройства, а механический (то есть цифры крутятся, или не крутятся).

У таких счётчиков есть плата управления, на которую «завязан» считывающий механизм.

На плате есть конденсатор который может «высохнуть» (прийти в негодность).

Если разобрать счётчик, достать плату, перевернуть её, то можно добраться до конденсатора о котором речь.

«Лечение» это замена того самого конденсатора (выпаивается).

Ещё причиной может стать попытка откручивать счётчик в обратном направлении, в некоторых моделях установлена перемычка не позволяющая вращаться цифрам в обратном на

10i5.ru

Как остановить счетчик электроэнергии меркурий 201. Как остановить трехфазный счетчик меркурий

Как остановить электросчетчик меркурий 201 без магнита в домашних условиях

Компания «ИНКОТЕКС» предупреждает: использование неодимовых и прочих магнитных элементов чревато поломкой прибора и составляет угрозу для безопасности жилья! К наиболее распространенным типам повреждений, к которым может привести применение магнита, относятся:

• незначительное механическое повреждение корпуса за счет оцарапывания поверхности;
• деформация и поломка внутренних деталей под воздействием сильного магнитного поля;
• замедление хода механизма отсчета;
• полная остановка счетчика.

Если первое из перечисленных повреждений является самым безобидным для функциональной способности прибора, и может вызвать лишь подозрения инспекторов, то остальные повлекут за собой необходимость приобретения нового устройства и его монтажа.

Как остановить счетчик меркурий?

Важно Защитные механизмы счетчиков Меркурий В модификациях счетчиков электроэнергии ТМ «Меркурий» разработчиком применяются различные способы защиты от фальсификации показаний:

• электронные пломбы;
• датчики магнитного поля;
• журналы для фиксирования попыток воздействовать на устройство посредством магнитных полей.

Пломбы электронного типа являются современным способом предотвращения взлома прибора и проникновения под лицевую внешнюю панель, чтобы остановить счетчик одно- или двухтарифный без магнита. Принцип ее действия таков. В случае снятия крышки автоматически появляется запись в журнале о несанкционирован ном доступе.

Специальный индикатор электросчетчика указывает на открытие замка. Даже если панель будет возвращена на прежнее место, ни запись из журнала, ни реакция индикатора не исчезают.

Меркурий 201.5

Внимание

Счетчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ Главное отличие между счетчиками кроется в том, что модификация имеет отсчетное электромеханическое устройство счетчика. Так, информация о количестве потребляемой электроэнергии выводится при помощи цифровых дисков.

В пятой модификации Меркурия таких дисков шесть. Показания, зачастую сверяются по последним трем. Как обмануть электросчетчик Меркурий-201.5: схема Отмотать показания счетчика своими руками при помощи специальных радиосхем бывает достаточно сложно. При неправильном подключении таких схем, может понадобиться ремонт счетчика. Кроме того, это может стоить не только штрафа, но и здоровья. Поэтому, хитрецы придумали несколько способов как “обмануть” счетчик Меркурий серии 201.5.

Как смотать эл.счётчик меркурий 201

В условиях постоянно возрастающих тарифов на коммунальные услуги для многих потребителей актуализировался вопрос о том, как остановить счетчик Меркурий. Современные «изобретатели» предлагают массу методов, информацией о которых переполнены страницы тематических сайтов в интернете.

Каждый из абонентов должен учитывать, что подобные действия относятся к противозаконным. Несанкционирован ное проникновение вовнутрь устройства, выявленные факты фальсификации показаний и хищения электроэнергии являются прямым поводом для привлечения пользователя к правовой ответственности.

Как остановить счетчик электроэнергии

Использование трехфазной сети позволит уменьшить сечение проводов, что отразится на стоимости проводки. Также она уменьшает нагрузку на «нулевой» провод. Поэтому для данной сети используют только трехфазные счетчики.

Недостатком трехфазной сети является то, что при пропадании одной фазы электрические потребители работать не будут. При установке энергоемких потребителей (станков, кондиционеров, электроплит) используется только трехфазное подключение. По своему принципу трехфазные счетчики устроены так, что на них также можно успешно воздействовать неодимовым магнитом. Как остановить электронный счетчик электроэнергии трехфазный? Для остановки трехфазного счетчика необходимо правильно подобрать мощность магнита. Иначе магнит, который успешно останавливал однофазный счетчик, на трехфазном счетчике работать не будет. Сила притяжения неодимового магнита должна быть на порядок больше.

Инфо

Винты, фиксирующие провод, можно затянуть при помощи крестовой отвертки. Начинать фиксацию следует с верхнего винта. Аналогично следует подсоединить другие провода, после чего – установить защитную крышку на место.

Специалисты рекомендуют подключать устройство через электрические автоматы и устройства защитного отключения. К автоматам от счетчика необходимо вести фазу, к УЗО – фазу и ноль.

При этом, минуя автоматы, к подключенным к ним электроустановкам

10i5.ru

Замена электросчетчика Меркурий.Фотоотчет.Электрощиты.Сборка.Проектирование.Схемы.

Замена электросчетчика в квартире или доме у людей далеких от электричества, может вызвать определенные сложности. Поэтому в данной статье я расскажу, как самостоятельно заменить электросчетчик в квартире или доме, не прибегая к услугам электриков. Замена электросчетчика, как правило происходит, после выхода из строя старого электросчетчика, окончания срока поверки, перехода с однотарифного на многотарифный, либо по иным известным только вам причинам.

Чтобы не ошибиться и приобрести электросчетчик, подходящий вам по параметрам, функциям и габаритам, прочитайте статью «Как правильно выбрать электросчетчик». Иначе, вы можете создать себе проблемы. Например, купите электросчетчик, который крепиться на дин-рейку, а у вас для него не хватает места в электрощите, купите электросчетчик у которого дата выпуска (поверки) была несколько лет назад, и его не примут в эксплуатацию и заставят заново поверять или покупать новый электросчетчик.

В нашем случае нужна замена электросчетчика СО-505 (индукционнный, однофазный) на счетчик Меркурий 201. Необходима модернизация квартирного щитка, в части замены счетчика СО-505 на счетчик Меркурий 201 и замена автоматических выключателей по следующим причинам:

• нельзя ставить для защиты розеточных линий автомат на 25 А, т.к. бытовые розетки рассчитаны на ток не более 16 А;
• нельзя защищать провод сечением 4 кв.мм автоматом 40А, должен быть установлен автомат на 25 А, это можно сверить с таблицами по выбору сечений проводов;
• производитель китайских автоматов IEK не заслуживает доверия, поменяем на надежные ABB.
• необходима замена электросчетчика СО-505 с классом точности 2, на электросчетчик Меркурий 201 с классом точности 1.​

Прежде, чем приступить к замене электросчетчика, необходимо позвонить в сетевую организацию и сообщить им о своем желании установить новый электросчетчик. В нашем случае — это многоквартирный дом, который обслуживает управляющая компания. Сделать это нужно обязательно, т.к. электросчетчик опломбирован, и самовольно сорванная пломба, может привести к большому штрафу (забыл сделать хорошее фото счетчика СО-505 с нетронутой пломбой).

Делаем звонок в УК, и получаем разрешение на удаление пломбы, также из УК могут прислать представителя, чтобы он сам сорвал пломбу с электросчетчика, правда такое бывает очень редко, в основном разрешают сорвать пломбу самому. После замены старого электросчетчика, его обязательно надо сохранить, чтобы потом показать контроллеру управляющей компании, который придет пломбировать новый электросчетчик. Он запишет конечные показания старого электросчетчика и начальные показания нового электросчетчика.

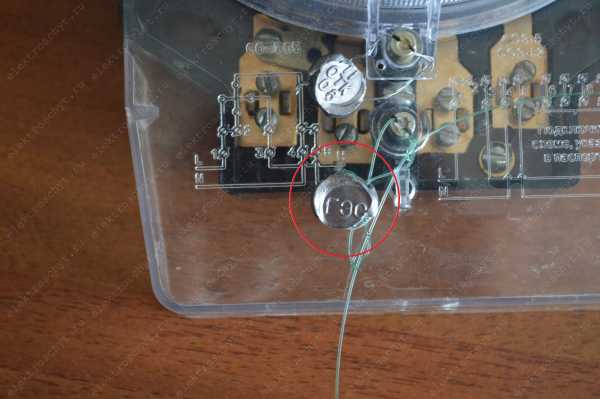

Удаляем пломбу сетевой (управляющей) компании с винта, которым прикручена клеммная крышка счетчика СО-505.

Только не перепутайте, на корпусах электросчетчиков, также есть заводские пломбы, которые указывают, что корпус электросчетчика не вскрывался и его измерительные элементы не подвергались каким-либо манипуляциям. Вам нужно будет показать старый счетчик сетевой организации.

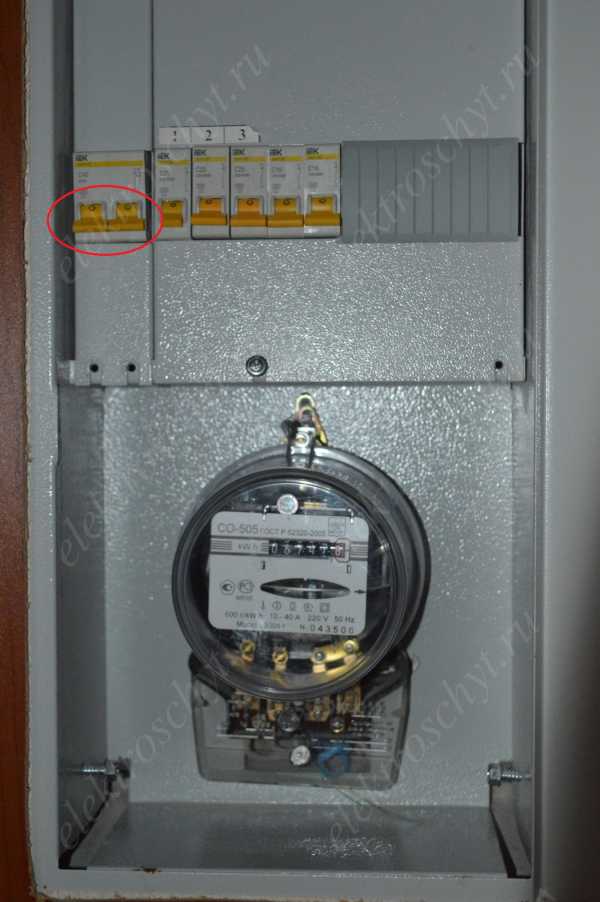

В целях электробезопасности, чтобы не ударило током при замене электросчетчика, отключаем вводной автомат, и мультиметром проверяем отсутствие напряжения между фазным и нулевым проводами на электросчетчике (одновременно проверять напряжение на электросчетчике и фотографировать было неудобно, поэтому как это делать показал на столе,в электрощите все делать также).

Если мультиметра под рукой нет, по дисковому счетчику убеждаемся, что его диск перестал крутиться (отсутствует нагрузка), либо если немного забежать вперед, погас световой индикатор, как у Меркурия 201.

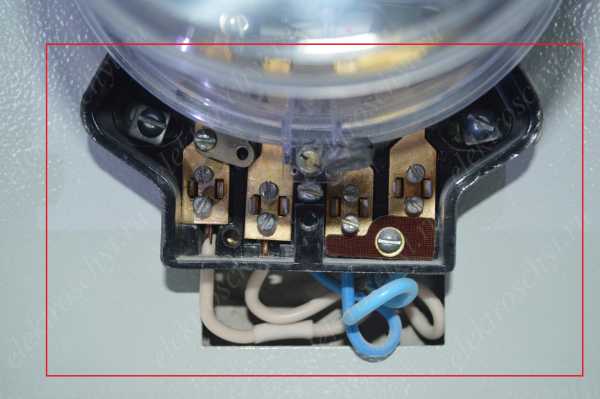

Откручиваем винт, снимаем клеммную крышку счетчика СО-505, чтобы получить доступ к винтам, которыми прикручены фазные и нулевые провода к клеммам счетчика СО-505.

Далее для замены электросчетчика, откручиваем винты, которыми прикручены фазные и нулевые провода. Их по 2 штуки на каждую клемму, на вид они мелковатые, но должен отметить, что провода зажимают хорошо.

Вытаскиваем из клемм электросчетчика фазные и нулевые провода, затем откручиваем винты крепления корпуса электросчетчика к стенке электрощита. Делать это лучше именно в такой последовательности, сначала откручиваем провода, а затем сам корпус электросчетчика. Это удобнее, чем если делать наоборот, т.к. винты клемм электросчетчика без хорошего усилия не открутить, а на болтающемся электросчетчике, делать это неудобно.

Затем берем переходную пластину (под размеры индукционного электросчетка) счетчика Меркурий 201, и прикручиваем ее на задней стенке электрощита (Внимание! С 2015 года пластина в комплектацию не входит!). На удивление, размеры совпали, не пришлось ничего расстачивать, как это часто бывает. Крепим электросчетчик Меркурий 201 на переходную пластину.

Согласно схемы подключения однофазного счетчика подсоединяем фазные провода. Как правильно подключить однофазный счетчик можно прочитать более подробно в отдельной статье «Схема подключения однофазного счетчика».

Подключаем нулевые провода к клеммам электросчетчика Меркурий 201. Винты обязательно закручиваем с большим усилием, чтобы был хороший контакт. Если их не дотянуть, это грозит нагревом провода, разрушением изоляции и замыканием.

Выкусываем перфорацию в клеммной крышке электросчетчика, чтобы крышка плотно прилегала к электросчетчику и прикручиваем ее к корпусу электросчетчика.

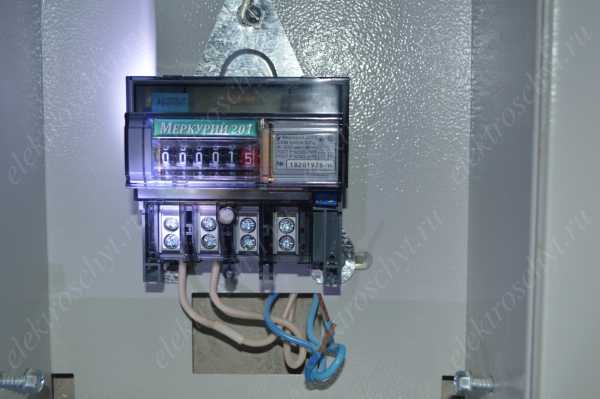

Замена электросчетчика закончена, осталось включить автоматы и убедиться по световому индикатору, что счетчик работает. Вызвать контроллера управляющей компании, чтобы опломбировать электросчетчик.

После того, как закончили замену электросчетчика, нужно будет также заменить и китайские автоматы на автоматы и УЗО ABB. Об этом написал отдельную статью «Квартирный щиток. Замена автоматов и установка УЗО.»

Конечно, не совсем аккуратно подключены провода электросчетчика, но если вы обратили внимание, электрощит установлен за шкафом и работать было очень неудобно.

Спасибо за внимание.
