Подкосы стропильной системы – Наслонные стропила конструкция и узлы

Содержание

Стропила с подкосами | Все о ремонте и строительстве

Для подбора сечения однопролетной деревянной балки (стропильной ноги на двух опорах) определяющим часто является прогиб при неполностью используемых напряжениях изгиба. Поэтому однопролетная балка с постоянным сечением обычно бывает не самой экономичной. Неразрезные двухпролетные балки позволяют использовать более экономичные поперечные сечения, чем однопролетные балки той же длины.

Эти системы наслонных стропил тоже можно делать по распорному и безраспорному варианту. Вся разница заключается только в устройстве концевых опор, не будем больше на этом останавливаться.

рис. 39. Наслонные стропила с подкосами

Третья опора стропильной ноги — подкос, другое название подстропильная нога (рис. 39), устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В двухпролетной неразрезной балке максимальный изгибающий момент находится над средней опорой, его и принимают для расчета сечения стропильной ноги (рис 40). Простой пример, попробуйте перегнуть палку через колено, она сломается на колене. Здесь будет максимальный изгибающий момент, по которому и нужно определять сечение всего деревянного элемента. Прогиб неразрезной двухпролетной балки будет меньше, чем обычной балки на двух опорах той же длины. Мешает средняя опора, это очевидно. Однако если вспомнить, что наша реальная расчетная схема это все-таки не горизонтальная балка, а наклонная и подперта она наклонным подкосом, то очевидным становится и то, что прогнувшееся стропило сместит и узел соединения с подкосом. Поэтому прогиб стропильной ноги для упрощения считают по обычной формуле прогиба (2) однопролетной балки для наибольшего пролета. В данном случае, для крыш с уклонами скатов до 45°, прогиб считается для нижнего пролета — от узла соединения с мауэрлатом до узла соединения с подкосом.

рис. 40. Конструктивные и расчетные схемы наслонных стропил с подкосами. Узел крепления подкоса

Узел крепления подкоса к стропильной ноге очень простой и не требует никакого расчета. Подкос просто заводят под стропильную ногу и фиксируют от смещения прибоинами: нижней и двумя боковыми. Расчет гвоздевого соединения не производится, оно здесь носит чисто конструктивный характер. Важно, чтобы торец подкоса был точно подпилен под угол наклона стропильной ноги так, чтобы у стропилины не было люфта на выбор зазора при приложении к ней нагрузки. Иными словами, точно подогнанный под низ стропила подкос не даст ему прогнуться в месте опирания. При полном расчете стропильной системы стропило в месте опирания подкоса проверяют на местное смятие древесины, но как правило, в таком расчете нет необходимости. Сечение подкоса определяют расчетом на сжатие и если получают слишком маленькое сечение, задают конструктивно, равным сечению стропильной ноги.

В верхней части рисунка 40 изображена распорная стропильная схема без схватки. Сжимающие усилия в ней принимают подкосы. Система, рассчитанная на распор воспринимаемый материалом стен, в схватке не нуждается. Здесь уже есть элементы, работающие на сжатие — подкосы. Схватка не снимает распор, значит в ней нет острой необходимости.

В нижней части рисунка 40 безраспорная схема стропил с затяжкой. Здесь все наоборот, затяжка необходимый элемент и она участвует в работе всей системы. Схватку нужно устанавливать ниже крепления подкосов. Иначе безраспорный узел опирания на мауэрлат — ползун при изменении нагрузок может действительно начать ползать по мауэрлату. Обычно рассчитывается только гвоздевое соединение схватки со стропильной ногой, из-за малых внутренних напряжений сечение схватки-затяжки подбирается конструктивно.



ostroykevse.com

Подкос стропильной системы. Основные недочеты при монтаже узлов крепления стропильной системы

В любом здании основные элементы, на которые выпадает максимальная нагрузка - это фундамент, стены и крыша. Качество монтажа кровли во многом зависит от того, правильно или нет, выполнено устройство стропильной системы. Если узлы крепления стропильной системы не отвечают определенным требованиям, то такая крыша не прослужит даже минимального эксплуатационного срока без ремонтных работ.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям, как:

  • Максимальная жесткость. Любой узел каркаса должен выдерживать нагрузки, не подвергаясь при этом деформации или смещению. Получаемый при обустройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, и ее максимальную устойчивость;
  • Оптимальный вес. В зависимости от кровельного материала выбирают материал, используемый для стропил. Обычно выбирают деревянный брус, но для тяжелых крыш может быть использован и металл.

    Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции - антикоррозионными составами.

  • Высокое качество используемых материалов. Древесина, используемая в качестве стропильных ног должна не иметь трещин и сколов.

Разновидности стропильных систем

Крыша может быть обустроена одним из видов стропильной системы, которых существует всего два:

  • Висячие стропила;
  • Наслонные стропила.


Висячая стропильная система


Такая система оптимальна в случае двускатной кровли, когда величина пролета между стенами составляет не более 6-ти метров, но при установке дополнительных элементов применима и для более широких вариантов проемов. Нижней основой для опоры служит мауэрлат, верхняя же часть конструкции упирается друг в друга. Такая конструкция содержит и затяжку - необходимую для снятия нагрузки со стен, за счет уменьшения распора стропил. Балочные затяжки устанавливаются снизу стропильных ног и могут выполнять функции балок перекрытия.

Внимание! Роль затяжки необязательно может выполнять деревянный брус, им может стать и перекрытие из железобетонных конструкций, которым в некоторых домах оборудуется верхний этаж.

Если затяжка расположена выше нижней части стропильной системы, то она называется ригелем . К важным моментам обустройства стропильной системы такого типа можно отнести:

  • Не следует допускать, чтобы кровельный свес опирался на нижнюю часть стропильных ног, которые выводятся за пределы стенки. В такой ситуации лучше всего использовать кобылку (ширина свеса при этом устанавливается в пределах одного метра). При таком обустройстве стропило будет опираться на мауэрлат. Сечение бруса для кобылки выбирается меньшим, чем для стропил;
  • Чтобы придать крыше дополнительной жесткости, и не допустить ее шатания и разрушения сильными порывами ветра, на скате прибивается ветровая доска, к мауэрлату от конька;
  • При влажности материала, используемого для обустройства стропильной системы более 18%, следует предусмотреть шаткость, которую будет вызывать постепенное высыхания древесины. Именно поэтому крепеж должен осуществляться болтами или винтами, а не гвоздями.

Наслонная стропильная система


Такое обустройство применимо для кровель с расстояниями между стен от 10 метров (максимум 16 метров). Уклон может быть выполнен под любым углом, а внутри здания находятся несущие стены или поддерживающие колонны. Сверху для стропил основной опорой служит коньковый прогон, а снизу эту функцию выполняет мауэрлат. Поддержку внутреннего прогона осуществляет или внутренняя стена, или стойки. За счет наличия только вертикального типа нагрузок, отпадает необходимость в монтаже затяжки.

При 16-ти метровом пролете замена прогона конька выполняется двумя боковыми конструкциями, опорой для которых будут служить стойки.

Важно! Отсутствие изгибов стропильных ног обеспечивается такими узлами, как подкосы и ригели.

Особое внимание на обустройство крыши с использованием стропильной системы наслонного типа следует обратить на такие нюансы:

Особенности расчетов стропильной системы двускатной крыши показаны в видео:

Основные узлы стропильных систем

К основным узлам стропильной системы кровли можно отнести:

  • Стропила. Они выполняют функцию скелета, оказывая поддержку внутренних и внешних элементов крыши, а также служат основой для прокладки коммуникаций;
  • Мауэрлат. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Он выполняет важную функцию - равномерное распределение нагрузки всей конструкции;
  • Прогон. Предназначен для скрепления между собой стропильных ног и может располагаться как сверху, так и сбоку;
  • Затяжка. Служит для фиксации стропил в нижней части конструкции;
  • Подкосы и стойки. Обеспечивают максимально устойчивое расположение стропильных балок;
  • Конек. Место соединения скатов кровли;
  • Кобылки. Это продолжения стропильных ног, которые иногда обустраиваются;
  • Ригель. Необходим для качественной и надежной опоры несущих элементов;
  • Лежень. Поперечный брус, необходимый для распределения нагрузки.

Кроме перечисленных элементов, в конструкцию входят узлы крепления стропильной системы кровли. При их выполнении необходимо обязательно соблюдать определенные правила.

Важно! Выполнять простое крепление основания к перекладине категорически не стоит, так как это может привести к полному разрушению стропильной системы.

Следует использовать такие виды креплений:

  • С упором на конец перекладины ;
  • Зубьями в упор ;
  • Зубьями в шип .

Выбирать количество зубьев следует в зависимости от уклона ската, а дополнительная надежность конструкции может быть создана при помощи уголков из металла.

К основным узлам крепления стропильной конструкции относятся:

  • Балочный узел;
  • Мауэрлатный узел;
  • Коньковый узел.

Балочный узел

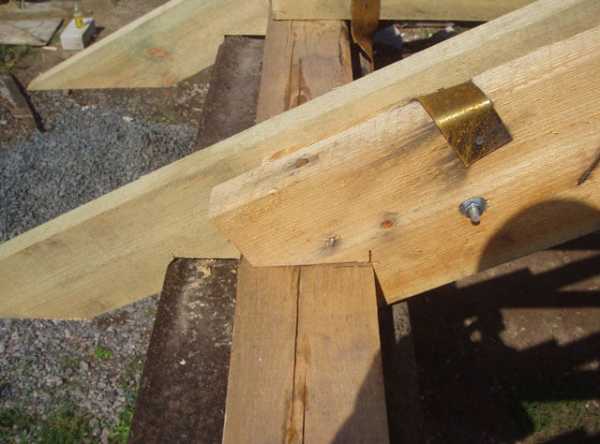

При таком узле соединения элементов, в стропило выполняется вставка из зубьев в шип, а в поперечном участке перекладины делается углубление, соответствующее зубьям. Такое углубление или гнездо должно составлять не более 30% толщины бруса.

Крепление выполняется специальными метизами с уголками из металла, или древесными брусьями, шипами и накладками.

Внимание! Если кровля выполнена из материалов с незначительным весом, а уклон ее ската не превышает значение 35º, то следует размещать основания опор таким образом, чтобы они упирались в площадь большую, чем сама балка.

Мауэрлатный узел


Такое крепление может быть выполнено как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку между мауэрлатом и стропилом прочного соединения, предотвращая возможность соскальзывания, прогиба или выскакивания. Для этого используются специальные опорные уголки с брусками. Полученный в результате узел скрепляется проволокой с применением метизов. При этом забивать гвозди следует наискосок, чтобы они входили в древесину наперекрест. Последний гвоздь должен быть вбит по вертикали.

В случае скользящего крепления совмещение выполняется с применением специального механизма, который позволяет передвигать стропильную ногу в необходимом направлении. Для этого выполняется врезка на опорах, на которые потом укладывается мауэрлат. Закрепляется конструкция, как и в предыдущем случае, скрещенными гвоздями. Такой способ обустройства узлов соединения позволяет всем узлам стропильной конструкции смещаться в некоторых пределах.

Внимание! Жесткое крепление при неопытности строителей может привести к повреждению стен постройки.

Коньковый

starer.ru

конструкция и узлы крепления наслонных и висячих стропил, типы подкосов, как усилить стропила

Содержание:

Хозяева, решившие построить частный дом, как правило, отдают предпочтение более дешевой крыше с двумя скатами. Устройство такого типа кровли – довольно простое и практичное. Благодаря своей прочности, она отлично защищает дом от практически любой непогоды. В этой статье мы подробно расскажем об устройстве стропильной системы двухскатной крыши – как самой важной составляющей ее конструкции.


Коротко о понятии двускатной крыши

Двускатной именуют такую крышу, которая имеет два плоских ската в виде прямоугольника, закрепляемых вверху под углом, и треугольных проемов, расположенных в торцах, в которые монтируются фронтоны. Для обеспечения надежности и долговечности конструкции используются разного рода подпорные и поддерживающие узлы. Самой главной считается система стропил, о которой мы и поговорим ниже.

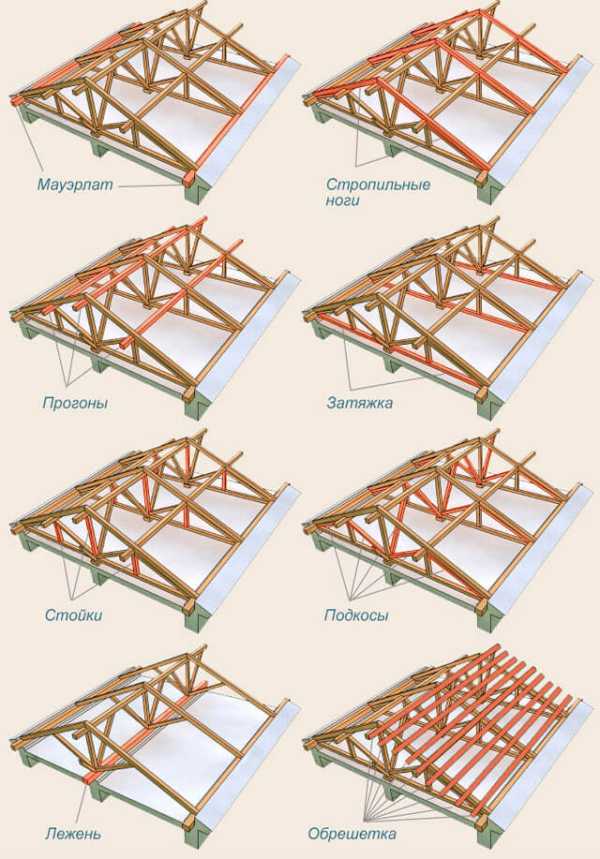

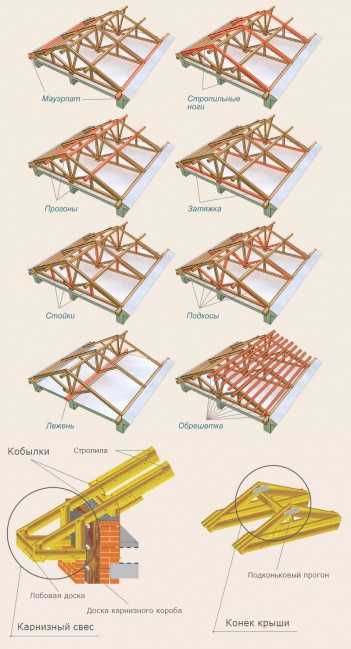

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.


Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус - 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.


Конек крыши

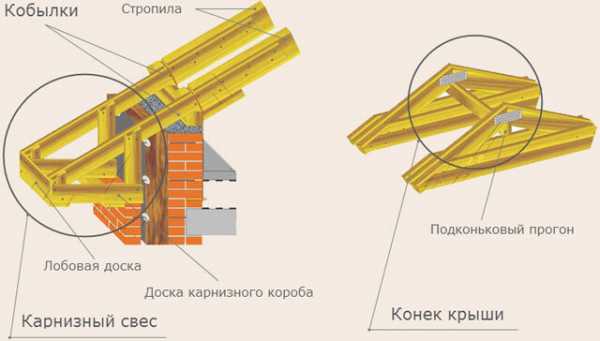

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Свес кровли

Является элементом, выходящим из-за стены приблизительно на 40 см, он не дает дождевым осадкам промочить стены.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Разновидности стропильных систем

Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.


В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.

Висячая стропильная система

Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого, соединение стропильных ног осуществляют при помощи затяжек. Таким образом создается жесткий треугольник, который не деформируется из-за нагрузок, а висячая стропильная система двухскатной крыши остается надежной и устойчивой. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.


У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.

К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.

Особенности крепления узлов висячих стропил

Далее следует трехшарнирная треугольная арка с усиленной бабкой или подвеской. Такую разновидность использовали давным-давно, при строительстве огромных помещений промышленного или сельскохозяйственного назначения, имеющих пролеты свыше шести метров. Она не подходит для сооружения частных домов. В основе ее лежит то, что масса затяжки приходится на конек. Данные узлы скрепляются между собой и хомутом подвески методом косого или прямого прируба. В качестве крепежных элементов применяются болты. Подвеску из дерева именуют бабкой, а из стали – тяжом. Данный элемент свисает с узла карниза. Затяжку закрепляют к ее низу через накладки из дерева. В качестве переходников используются хомуты, дающие возможность изменять прогиб затяжки в случае ее провисания.

Третьей следует трехшарнирная треугольная арка с приподнятой затяжкой. Если вы собираетесь обустроить под крышей мансарду, то такая схема в данном случае подойдет, как нельзя лучше. Растяжка устанавливается не снизу, а сверху. Стропила закрепляются на балке мауэрлата методом ползуна. Таким образом, нагрузка распределяется равномерно, а вся система становится устойчивой. При этом торцы стропил должны выходить за пределы наружных стен дома с крышей с открытыми стропилами. Если вы собираетесь устанавливать подвесной потолок или прокладывать слой изоляции, то затяжку лучше уравновесить подвеской.


Существует и трехшарнирная треугольная арка с ригелем. Ее устанавливают, когда присутствуют довольно высокие распорные нагрузки. В нижней части закрепляется затяжка, а сверху – ригель. Установка мауэрлата в данном случае не нужна. Учтите, что ригель не должен быть оснащен шарнирным креплением к стропилам, иначе конструкция получится шаткой.

Далее стоит рассказать об арках с дополнительными подкосами в стропильной системе. Если вы решили устанавливать длинные стропила, то их нужно будет подпирать. Для этой цели потребуются подкосы, которые будут уменьшать нагрузку на прогиб на стропила. В виду отсутствия несущих стен, подкосы придется убирать в бабку. Как правило, затяжка в такой системе – комбинированная, скрепленная прирубом. Таким образом, происходит подтягивание вниз конькового узла, который, в свою очередь, сжимает подвес и стропила.

Наслонная стропильная система двухскатной крыши

Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.

В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.


Их установку можно осуществлять одним из трех вариантов:

  • В роли опоры под стропила выступает мауэрлат. Крепление осуществляется при помощи метода врубки зубом. Для надежности используют хомуты или проволоку. Верхушки стропил укладывают на прогон конька, скрепляют конструкцию методом скользящих опор. Пробоины сверху стропил нужно не забыть закрепить.
  • Второй вариант является наиболее популярным. В данном случае нижняя часть стропил закрепляется к мауэрлату подвижным методом соединения – ползуном, или штучным бруском. Для лучшей фиксации ноги, сверху можно вбить гвоздь или закрепить гибкую стальную пластину. Уложенные на прогоне конька стропила закрепляют или пробоинами попарно, или по одному к прогону.
  • Наконец, последний из методов монтажа выделяется тем, что стропила и прогон конька закрепляются наглухо. Достигается это за счет набивания дощечки с двух сторон в одном направлении с брусом конька. Данный метод сложнее реализовать, из-за чего применяется он не так часто.

Правила установки стропил наслонного типа

Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.

Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.


В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения. Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.

К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.

Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.

В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.



kryshadoma.com

Стропила без подкосов | Все о ремонте и строительстве

Стропила, опертые на две опоры без каких-либо дополнительных упоров, применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м (рис. 30). Стропильная система может быть использована с передачей распора на мауэрлат (стены) и без передачи распора.

рис. 30. Наслонные стропила без подкосов

Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h. Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h). Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин а. Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной. Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Эта схема на первый взгляд вообще парадоксальна. Мы же отчетливо видим в нижней части стропильной ноги упор в мауэрлат и система вроде бы должна оказывать на него горизонтальное усилие. Тем не менее, она не показывает распора. Если кому-то хочется узнать почему, то доказательство читайте в курсе лекций профессора Залесского В. Г. на страницах 414–415.

рис. 31. Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой, со скошенной щекой, не дает распора на стены

2. Самый распространенный способ установки стропил относящийся к двухскатным крышам. Низ стропильной ноги делают на ползуне, а верх закрепляют (рис. 32): связывают гвоздевым боем или болтом, либо упирают друг в друга и связывают деревянными прибоинами или металлическими зубчатыми пластинами (МЗП).

рис. 32. Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стены

На что необходимо обратить особое внимание так это на крепление стропильной ноги к мауэрлату Оно сводится только к закреплению стропил в проектное положение обеспечивающее шаг их установки. Для этого достаточно вбить с двух сторон по одному гвоздю наискосок в боковую поверхность стропила или один длинный гвоздь сверху либо поставить гибкую стальную пластину. Если будут применены модные крепежные уголки, то для закрепления низа стропилины достаточно будет одного гвоздя либо нужно прижать стропилину уголками с двух сторон вообще без гвоздей. Не вкручивайте в уголки столько шурупов и не забивайте в них столько гвоздей, сколько имеется отверстий в уголке. Иначе вы превратите ползун в несовершенный шарнир и получите на мауэрлат распор. От ветрового опрокидывания крышу держат гибкие проволочные скрутки не нужно эту функцию перекладывать на уголки либо стропильная система должна расчитываться как распорная.

3. Не дает распора и жесткое защемление конькового узла, когда низ стропильной ноги делают на ползуне, а верх жестко закрепляют (рис. 33). Однако в коньковом узле появляется изгибающий момент, стремящийся его разрушить. Максимальный изгибающий момент в такой конструкции возникает на коньковой опоре, а сами стропильные ноги получают меньший прогиб. Рассчитать такой узел, а потом точно изготовить его на стройплощадке достаточно трудно, поэтому лучше принимать формулы для вычисления изгибающего момента и прогиба как для обыкновенных однопролетных балок.

рис. 33. Опирание низа стропил без врубки в мауэрлат с защемлением конькового узла, не дает распора на стены

Во всех трех вариантах соблюдается правило: один конец стропильной ноги делается на скользящей опоре, позволяющей поворот, другой на шарнире, допускающим только поворот. Крепление стропил на ползунах и неподвижных шарнирах делаются самых разных конструкций. Сейчас их часто выполняют на крепежных пластинах. Можно крепить и по старинке: скобами, гвоздевым боем или использованием коротышей брусков и досок. Нужно только правильно подобрать вид крепежа, чтобы он допускал или препятствовал скольжению стропила в опоре.

При расчете стропильной системы принимается «идеализированная» расчетная схема. Считается, что на крышу давит равномерно распределенная нагрузка, т.е. одинаковая и ровная сила, действующая равномерно по всем плоскостям скатов. На самом деле равномерно распределенной нагрузки на скатах крыши практически никогда не бывает. Ветер, наметающий снеговые мешки на один из скатов и сдувающий снег с другого, солнце растапливающее снег на южных скатах, сползающий весной снег — делают нагрузку на скатах неравномерной. При действии неравномерной нагрузки все три выше представленных варианта стропильных систем статически устойчивы, но только при условии жесткого закрепления конькового прогона. Который концами вводят во фронтоны стен либо подпирают накосными стропилами вальмовых крыш. То есть стропильная система будет устойчивой только в том случае, если коньковый прогон на который опирается верх стропил, надежно закреплен от горизонтального смещения.

При изготовлении щипцовых крыш и опирании прогона только на стойки (без опирания их концов на стены фронтонов) ситуация меняется в худшую сторону (рис. 34). Во втором и третьем варианте при значительном снижении нагрузки на одном из скатов, против расчетной на другом скате, крыша будет пытаться «уехать» в сторону более высокой нагрузки. Первый вариант, в котором низ стропильной ноги сделан с врубкой зубом либо с подшивкой опорного бруска, а верх горизонтальной врубкой уложен на прогон, хорошо держит неравномерную нагрузку, но только при условии абсолютной вертикальности стоек, удерживающих коньковый прогон.

рис. 34. Потеря устойчивости стропильной системой

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку (рис. 35). Она повышает устойчивость системы, но незначительно. Поэтому во всех местах, где схватка пересекается со стойками, поддерживающими коньковый прогон, ее прикрепляют к стойкам гвоздевым боем. Существует устойчивое заблуждение, что схватка всегда работает на растяжение, это не так. Схватка многофункциональный элемент: в безраспорных конструкциях стропил она вообще не работает при отсутствии на крыше снега либо работает на сжатие при появлении на скатах незначительной равномерной нагрузки. На растяжение она работает только в предаварийной ситуации при просадке либо прогибе конькового прогона от действия максимальных нагрузок. По-сути, схватка это аварийный элемент стропильной системы, вступающий в работу, когда крышу завалит максимально возможным количеством снега и коньковый прогон прогнется на всю расчетную величину либо когда произойдут непредвиденные и неравномерные просадки фундаментов и, как следствие, неравномерная осадка стен и конькового прогона. Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали человеку при прохождении по чердаку.

Если во втором и третьем варианте нижний узел опирания стропильной ноги (ползун) заменить на ползун немного другой конструкции (рис. 35, в) — с выносом конца стропилины за стену, то это еще более укрепит всю систему, делая ее статически устойчивой конструкцией при любом сочетании нагрузок.

рис. 35. Схватка между стропилами увеличивает устойчивость стропильной системы

Еще одним мероприятием повышения устойчивости всей системы является жесткое (что не всегда возможно) закрепление низа стоек поддерживающих прогон. Их врубают в лежень и прикрепляют к перекрытиям любым возможным способом, превращая нижний узел опирания стойки из шарнирного (в плоскости стропил) в узел с жестким защемлением (рис. 36).

рис. 36. Пример закрепления узла опирания стойки

Сечение схваток ввиду развития в них малых напряжений не рассчитывают, их принимают конструктивно. Для того, чтобы уменьшить типоразмер деталей использующихся при строительстве стропильной системы, сечение схватки используют тех же размеров, что и стропила, но могут быть применены и более тонкие доски. Схватки устанавливаются с одной или двух сторон стропил и прикрепляются к ним гвоздевым боем и/или болтами (рис. 37). При расчете сечения стропил, схватки не считаются дополнительными опорами, т.е. стропильную систему рассчитывают так, словно схваток в ней вообще нет. Однако, если схватки прикручиваются к стропилам болтами, то несущую способность древесины из-за ослабления отверстиями под болты, уменьшают использованием коэффициента 0,8. Иными словами, если в стропилине будут сверлиться отверстия под установку болтов схваток, то ее расчетное сопротивление применяют равным 0,8R. При креплении схватки к стропилам только гвоздевым боем ослабления расчетного сопротивления древесины стропильной ноги не происходит, но нужно сделать расчет на количество забиваемых гвоздей. Производится расчет на срез (изгиб) гвоздей. За расчетную силу среза принимают распор, который может возникнуть при аварийном состоянии стропильной системы. В общем, в расчет гвоздевого соединения схватки со стропилом вводят распор (H), которого нет, при нормальной работе стропил.

рис. 37. Узел крепления схватки

Еще раз напомним, статическая неустойчивость безраспорной стропильной системы проявляется только в крышах, где нет возможности закрепить коньковый прогон от горизонтального смещения. В домах с вальмовыми крышами и в домах с фронтонами из кирпича и камня, безраспорные стропильные системы вполне устойчивы и в мероприятиях по обеспечению устойчивости нет никакой необходимости. Однако «противоаварийные» конструкции — схватки, устанавливать все же надо.

При введении в расчёт стропильной системы распора (даже если его нет) изменяется расчёт сжимающей силы S. Теперь она рассчитывается делением равнодействующей распределённой нагрузки на синус угла наклона стропилины S=(qL/2)/sinα. Не вдаваясь в подробности разложения векторов сил, поясним это на небольшом примере. Предположим, имеем стропильную систему с крутым углом наклона скатов. При действии на неё нагрузки в аварийном состоянии, например, при просадке, ухода от вертикали или разрушении конькового прогона, в схватке появятся растягивающие напряжения, нейтрализующие так называемый распор. При неизменной внешней нагрузке, чем меньше будет угол наклона скатов, тем больше будет расти распор и тем больше будут сжаты стропильные ноги. И наоборот, если стропильные ноги не будут связаны схватками, то они работают, как обычные балки, уложенные в наклонном положении. В этом случае уменьшение угла наклона, при неизменной нагрузке, уменьшает сжимающие напряжения в стропилине и увеличивает нормальную (перпендикулярную) силу, направленную на изгиб балки. Поэтому сжимающая сила в стропильных системах без схваток считается как S=(qL/2)×sinα а со схватками S=(qL/2)/sinα. Так как двухскатные стропильные системы практически никогда не строятся без схваток, а расчёт всегда ведётся на самые плохие условия работы, то далее на всех схемах сжимающие напряжения будут записаны, как S=(qL/2)/sinα вне зависимости будет в этих схемах распор или нет.

При установке шпилек или болтов для крепления схваток обратите особое внимание на диаметр отверстия под них. Он должен быть равным диаметру шпилек (болтов) или даже меньше его на 1 мм. В аварийной ситуации схватка не будет работать до тех пор, пока не выберет зазор между шпилькой и стенкой отверстия в это время низ стропильных ног «разъедется» на несколько миллиметров или сантиметров (зависит от высоты установки схватки), что может подвинуть или выкрутить мауэрлат и разрушить карниз стен, а в распорных стропильных системах, где мауэрлат жестко закреплен — «раздвинуть» легкие стены.

Распорные наслонные стропила

Работающее на изгиб стропило, передающее распор на стены, должно иметь две закрепленные опоры.

Берем те же варианты стропильных схем и заменяем в них нижние опоры с двумя степенями свободы (ползуны) на опоры с одной степенью свободы (шарниры). Просто, где их нет, прибиваем к низу стропильной ноги опорные бруски. Обычно используется брусок длиной около метра и сечением 50×50(60) мм с расчетом гвоздевого соединения. Либо делаем опору на мауэрлат в виде зуба. В первом варианте расчетной схемы, в коньке там где стропила горизонтально оперты на прогон, сшиваем верхние концы стропильных ног гвоздевым боем или скрепляем болтом и получаем, таким образом, шарнирную опору.

рис. 38. Стропила упертые обоими концами в мауэрлат и друг в друга показывают распор

Расчетные схемы стропильных систем меняются незначительно (рис. 38), все внутренние напряжения сжатия и изгиба остаются прежними, но в нижних опорах стропил появляется распор равный H = (qL/2)×ctg α, (кг). В верхних узлах распор в одной стропильной ноге уничтожается противоположно направленным распором от конца другой стропильной ноги, поэтому здесь он не приносит особых хлопот. Однако концы стропильных ног, упертые непосредственно друг в друга или через прогон, могут быть проверены на смятие древесины, хотя в большинстве случаев этого не требуется.

По сути, распорные наслонные стропила это переходная схема между безраспорными наслонными и висячими стропилами. В них уже просматривается схема висячих стропил, но рудимент в виде конькового прогона еще остается. Когда стропила низом уперты в стены, а верхом друг в друга, то прогон здесь как пятое колесо в телеге. С одной стороны вроде и не помешает, а с другой — можно и без него обойтись. Стропильная система проявляет двойственность своей работы, которая зависит от плотности прилегания верха стропил к прогону и друг к другу. Вектор силы давящий на коньковый узел распределяется и на стропильные ноги, и на прогон. При просадке, в результате усадки стен или прогибе от собственного веса, прогон уходит из работы и векторы сил полностью распределяются по стропилам, а сами стропила при этом превращаются в висячие.

В распорных стропильных системах назначение у схватки несколько иное — она в аварийных ситуациях работает на сжатие. Вступая в работу, она снижает распор на стены низа стропильных ног, но полностью его не снимает. Она сможет его снять полностью, если будет расположена в самом низу закрепленная между концами стропильных ног, но это уже другая конструктивная схема и схватка в ней называется затяжкой.

Что же изменяется с включением в схему схватки? Не будем нагружать вас раскладкой векторов сил, просто представьте предаварийную ситуацию, когда на крышу действуют максимальные нагрузки. Там где под коньковым прогоном нет стоек происходит прогиб прогона и наслонные стропила, стянутые схваткой, моментально превращаются в схему висячих стропил со сжатым ригелем, а низ стропильных ног получает распор по соответствующей расчетной схеме. Там где под коньковым прогоном есть стойки либо прогон жесткий, схватка то же работает на сжатие и низ стропильных ног тоже передает распор, но более слабый так, как верх стропил держит коньковый прогон. Однако расчет производится по наихудшему сценарию.

Применение распорных наслонных стропильных систем требует учета влияния распора на стены. Снизить распор можно установкой жестких коньковых прогонов. Для этих стропильных схем будет лучше, если расчетный прогиб конькового прогона получится намного меньше нормированного СНиПом. Старайтесь увеличивать жесткость прогона установкой стоек, подкосов или консольных балок (изменение высоты сечения) либо делайте на нем строительный подъем. Особенно это актуально для домов из легких бетонов, брусовых и рубленных из бревна. Массивные кирпичные, бетонные и панельные дома легче переносят распор на стены.

Следует заметить, что под распором понимается горизонтальное усилие, возникающее от скатывающегося по стропильной ноге сжимающего напряжения S. Иными словами, распор — это горизонтальный вектор сил появляющийся от действия вертикальной нагрузки. Не нужно путать его с распором от прогиба стропил. В расчетной схеме стропила считаются стержневыми элементами, не имеющими высоты, поэтому распор от прогиба не учитывается. На это и направлено нормирование прогиба в строительных конструкциях. СНиП, вводя нормированные величины прогиба, приближает идеализированные расчетные схемы к реальным. Другим словами если прогиб строительной конструкции не превышает нормируемого, то и задумываться о распоре от прогиба не следует, его как бы нет. Хотя на самом деле он есть и в распорной схеме он проявляет себя в большей степени, чем в безраспорной. На распор от прогиба нужно обращать внимание при строительстве стен дома из газобетонов. Это блоки абсолютно не держат изгиб и могут быть разрушены распором даже от прогиба стропил. Не делайте на этих стенах систем распорных стропил. В других случаях распор от прогиба не наносит особого вреда, например, в кирпичных стенах его воспринимает упругость мауэрлата и стального крепежа.

Стропильная система, сделанная по распорному варианту, статически устойчивая система при любых сочетаниях нагрузок и требует жесткого закрепления мауэрлата на стене. Для удержания распора, стены должны быть достаточно массивными либо снабжены неразрывным монолитным железобетонным поясом по всему периметру, как обруч на деревянной бочке. В аварийных ситуациях, в отличие от безраспорных систем, в распорной системе работающая на сжатие схватка не спасает положения, она лишь частично уменьшает распор, передающийся на стены (рис. 38.1). Для того чтобы аварийных ситуаций не произошло мы и собираем по максимуму, нагрузки действующие на крышу.

рис. 38.1. Работающая на сжатие схватка частично снимает распор со стен

Расчет стропильной системы с введенной в нее сжатой схваткой делается по двум сочетаниям нагрузок. Сечение стропильной ноги подбирается по максимальному изгибающему моменту и прогибу без учета работы сжатой схватки. Представьте, что на крыше действуют неравномерная нагрузка: на одной стороне ската снег лежит, а на другой он стаял или сполз. Изгибающаяся стропильная нога просто толкнет сжатую схватку и будет работать как обычная однопролетная балка. Подбор сечения сжатой схватки и определение распора на стены, наоборот, будем производить для равномерно распределенной нагрузки по обоим скатам. В этом случае схватка будет сжата с обеих сторон и получит максимальное напряжение сжатия, низ стропильной ноги будет отдавать пониженный распор на стену, а сама стропильная нога превратится в неразрезную балку на трех опорах.



ostroykevse.com

Установка подкосов в стропильной системе. Стропильная система с прогоном. Небольшой расход средств – большая польза: мауэрлат

При возведении строений любого назначения особое внимание специалисты уделяют устройству кровли как одной из основных частей объекта, особенно данный пункт касается малоэтажного и дачного строительства. крыши – это жесткий каркас, на который, собственно, и монтируется кровельный материал. Выделяют несколько типов стропильных систем, их применяют в зависимости от этажности, площади и назначения здания. Сегодня мы подробно разберем монтаж и установку наслонных конструкций.

Одним из самых старых и, вероятно, наиболее эффективных веществ, используемых в прежние времена, является кровь быка, которая была пропитана фермами церквей, замков и зданий богатых людей того времени. Другим превосходным пропитывающим веществом, дешевым и наиболее эффективным, является масло. Рафинированное масло действительно бесполезно и надежно удаляет даже самые прочные грибы, такие как древесный червь. Однако сегодня мы не можем представить себе использование одного вещества. При сегодняшнем потреблении пропитки на каждую пилу будет по крайней мере три ома и один автомобиль.

Шаг №1: подготовительные работы

С чего же начать монтаж? Первый шаг любых строительных работ – подготовительный! Вначале нужно привести в порядок стены и перекрытия дома. Не секрет, что материал, из которого возводятся перекрытия, имеет, как правило, небольшие расхождения в размере, с каждым венцом или рядом «разница» только накапливается, визуально это можно и не заметить, а вот отвес или уровень мигом найдет дефект (с помощью этих инструментов можно выяснить, что высота стен разнится на пару сантиметров или что углы дома совсем непрямые – все эти огрехи нужно устранить).

Другим недостатком этой пропитки являются экологи, лежащие перед кошками, и привязанные к быкам, которые будут побеждать. Для этих, но и других причин разработаны современные пропитывающие агенты на основе алкилбензилдиметиламмонийхлорида, борной кислоты и тому подобного.

Структурные и технологические дефекты в деревянных конструкциях

Ручное распыление - можно писать только «В основном это зеленый!» кисть краски - лучше получить больше материала для пропитки в древесину, но все же «Нет славы», погрузившись в ванну - время выдержки должно быть таким, чтобы импринт. вещество проникало достаточно через трахею в лес. По этой причине это делается только для выбранных заказов и объектов. вакуумная пропитка - пропитка, ткань «пропитана» во весь объем древесины, но «никто не будет платить». Он эффективен, но он увеличивает цену. . По оценкам, функциональный срок службы деревянных конструкций в интерьере составляет от 100 до 120 лет.

Если ваша постройка из кирпича или пеноблоков, сделайте цементно-песчаную выравнивающую стяжку, если же дом деревянный, то неровности сгладьте прокладками из древесины. Все эти манипуляции позволят произвести по шаблону (любая готовая схема вам подойдет), что облегчит процесс. Кроме того, нагрузка на каждый узел считается из расчета, что поверхность горизонтальна, а углы прямые, если же это не так, гарантировать надежность всей конструкции вам не сможет никто.

Во время реконструкции, модификации, чердачные перестройки всегда необходимо проверить их состояние. Старение ухудшает качество древесины, особенно из-за появления капельных трещин и разрушительной активности биотических вредителей. Риск увеличения ущерба для деревянных конструкций возникает в зданиях с пренебрегаемым обслуживанием кровли, стоков дождевой воды, в случае неправильных модификаций зданий и, наконец, не в последнюю очередь в местах с плотно закрытой деревянной конструкцией. Сила также снижается при длительной перегрузке, что отражается на чрезмерном прогибе деревянных конструкций.

Небольшой расход средств – большая польза: мауэрлат

После того как все работы по выравниванию поверхностей будут завершены, приступайте к настилу гидроизоляции по и лишь потом к укладке мауэрлата и лежня (это делается при необходимости). Зачем вообще нужен мауэрлат? С помощью него можно исправить непрямые углы помещения.

Равновесная влажность деревянных конструкций зависит от относительной влажности воздуха и, следовательно, от температуры воздуха. В основном, влажность не учитывается в зимний период, что неблагоприятно для биологических вредителей. Долгосрочная равновесная влажность деревянных конструкций сильно зависит от потока воздуха и, следовательно, от скорости сушки деревянных конструкций. Угрозы для древесины древесно-разрушающими насекомыми начинаются с содержания влаги более 10%, с грибами для обработки древесины до содержания влаги выше 18-20%.

Чтобы правильно установить элемент, нужно помнить о следующем: толщину бревен, которые будут использоваться в качестве мауэрлата, необходимо подбирать такую, чтобы коб

jtcase.ru

Стропила без подкосов

Стропила, опертые на две опоры без каких-либо дополнительных упоров, применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м (рис. 30). Стропильная система может быть использована с передачей распора на мауэрлат (стены) и без передачи распора.

наслонные стропила без подкосоврис. 30. Наслонные стропила без подкосов

Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h. Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h). Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин а. Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной. Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта расчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Эта схема на первый взгляд вообще парадоксальна. Мы же отчетливо видим в нижней части стропильной ноги упор в мауэрлат и система вроде бы должна оказывать на него горизонтальное усилие. Тем не менее, она не показывает распора. Если кому-то хочется узнать почему, то доказательство читайте в курсе лекций профессора Залесского В. Г. на страницах 414–415.

Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой со скошенной щекой; не дает распора на стенырис. 31. Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой, со скошенной щекой, не дает распора на стены

2. Самый распространенный способ установки стропил относящийся к двухскатным крышам. Низ стропильной ноги делают на ползуне, а верх закрепляют (рис. 32): связывают гвоздевым боем или болтом, либо упирают друг в друга и связывают деревянными прибоинами или металлическими зубчатыми пластинами (МЗП).

Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стенырис. 32. Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стены

На что необходимо обратить особое внимание так это на крепление стропильной ноги к мауэрлату Оно сводится только к закреплению стропил в проектное положение обеспечивающее шаг их установки. Для этого достаточно вбить с двух сторон по одному гвоздю наискосок в боковую поверхность стропила или один длинный гвоздь сверху либо поставить гибкую стальную пластину. Если будут применены модные крепежные уголки, то для закрепления низа стропилины достаточно будет одного гвоздя либо нужно прижать стропилину уголками с двух сторон вообще без гвоздей. Не вкручивайте в уголки столько шурупов и не забивайте в них столько гвоздей, сколько имеется отверстий в уголке. Иначе вы превратите ползун в несовершенный шарнир и получите на мауэрлат распор. От ветрового опрокидывания крышу держат гибкие проволочные скрутки не нужно эту функцию перекладывать на уголки либо стропильная система должна расчитываться как распорная.

3. Не дает распора и жесткое защемление конькового узла, когда низ стропильной ноги делают на ползуне, а верх жестко закрепляют (рис. 33). Однако в коньковом узле появляется изгибающий момент, стремящийся его разрушить. Максимальный изгибающий момент в такой конструкции возникает на коньковой опоре, а сами стропильные ноги получают меньший прогиб. Рассчитать такой узел, а потом точно изготовить его на стройплощадке достаточно трудно, поэтому лучше принимать формулы для вычисления изгибающего момента и прогиба как для обыкновенных однопролетных балок.

Опирание низа стропил без врубки в мауэрлат с защемением конькового узла, не дает распора на стенырис. 33. Опирание низа стропил без врубки в мауэрлат с защемлением конькового узла, не дает распора на стены

Во всех трех вариантах соблюдается правило: один конец стропильной ноги делается на скользящей опоре, позволяющей поворот, другой на шарнире, допускающим только поворот. Крепление стропил на ползунах и неподвижных шарнирах делаются самых разных конструкций. Сейчас их часто выполняют на крепежных пластинах. Можно крепить и по старинке: скобами, гвоздевым боем или использованием коротышей брусков и досок. Нужно только правильно подобрать вид крепежа, чтобы он допускал или препятствовал скольжению стропила в опоре.

При расчете стропильной системы принимается «идеализированная» расчетная схема. Считается, что на крышу давит равномерно распределенная нагрузка, т.е. одинаковая и ровная сила, действующая равномерно по всем плоскостям скатов. На самом деле равномерно распределенной нагрузки на скатах крыши практически никогда не бывает. Ветер, наметающий снеговые мешки на один из скатов и сдувающий снег с другого, солнце растапливающее снег на южных скатах, сползающий весной снег — делают нагрузку на скатах неравномерной. При действии неравномерной нагрузки все три выше представленных варианта стропильных систем статически устойчивы, но только при условии жесткого закрепления конькового прогона. Который концами вводят во фронтоны стен либо подпирают накосными стропилами вальмовых крыш. То есть стропильная система будет устойчивой только в том случае, если коньковый прогон на который опирается верх стропил, надежно закреплен от горизонтального смещения.

При изготовлении щипцовых крыш и опирании прогона только на стойки (без опирания их концов на стены фронтонов) ситуация меняется в худшую сторону (рис. 34). Во втором и третьем варианте при значительном снижении нагрузки на одном из скатов, против расчетной на другом скате, крыша будет пытаться «уехать» в сторону более высокой нагрузки. Первый вариант, в котором низ стропильной ноги сделан с врубкой зубом либо с подшивкой опорного бруска, а верх горизонтальной врубкой уложен на прогон, хорошо держит неравномерную нагрузку, но только при условии абсолютной вертикальности стоек, удерживающих коньковый прогон.

Потеря устойчивости стропильных системрис. 34. Потеря устойчивости стропильной системой

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку (рис. 35). Она повышает устойчивость системы, но незначительно. Поэтому во всех местах, где схватка пересекается со стойками, поддерживающими коньковый прогон, ее прикрепляют к стойкам гвоздевым боем. Существует устойчивое заблуждение, что схватка всегда работает на растяжение, это не так. Схватка многофункциональный элемент: в безраспорных конструкциях стропил она вообще не работает при отсутствии на крыше снега либо работает на сжатие при появлении на скатах незначительной равномерной нагрузки. На растяжение она работает только в предаварийной ситуации при просадке либо прогибе конькового прогона от действия максимальных нагрузок. По-сути, схватка это аварийный элемент стропильной системы, вступающий в работу, когда крышу завалит максимально возможным количеством снега и коньковый прогон прогнется на всю расчетную величину либо когда произойдут непредвиденные и неравномерные просадки фундаментов и, как следствие, неравномерная осадка стен и конькового прогона. Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали человеку при прохождении по чердаку.

Если во втором и третьем варианте нижний узел опирания стропильной ноги (ползун) заменить на ползун немного другой конструкции (рис. 35, в) — с выносом конца стропилины за стену, то это еще более укрепит всю систему, делая ее статически устойчивой конструкцией при любом сочетании нагрузок.

Сватка между стропилами увеличивает устойчивость стропильной системырис. 35. Схватка между стропилами увеличивает устойчивость стропильной системы

Еще одним мероприятием повышения устойчивости всей системы является жесткое (что не всегда возможно) закрепление низа стоек поддерживающих прогон. Их врубают в лежень и прикрепляют к перекрытиям любым возможным способом, превращая нижний узел опирания стойки из шарнирного (в плоскости стропил) в узел с жестким защемлением (рис. 36).

Закрепления низа стойки подстропильной конструкциирис. 36. Пример закрепления узла опирания стойки

Сечение схваток ввиду развития в них малых напряжений не рассчитывают, их принимают конструктивно. Для того, чтобы уменьшить типоразмер деталей использующихся при строительстве стропильной системы, сечение схватки используют тех же размеров, что и стропила, но могут быть применены и более тонкие доски. Схватки устанавливаются с одной или двух сторон стропил и прикрепляются к ним гвоздевым боем и/или болтами (рис. 37). При расчете сечения стропил, схватки не считаются дополнительными опорами, т.е. стропильную систему рассчитывают так, словно схваток в ней вообще нет. Однако, если схватки прикручиваются к стропилам болтами, то несущую способность древесины из-за ослабления отверстиями под болты, уменьшают использованием коэффициента 0,8. Иными словами, если в стропилине будут сверлиться отверстия под установку болтов схваток, то ее расчетное сопротивление применяют равным 0,8R. При креплении схватки к стропилам только гвоздевым боем ослабления расчетного сопротивления древесины стропильной ноги не происходит, но нужно сделать расчет на количество забиваемых гвоздей. Производится расчет на срез (изгиб) гвоздей. За расчетную силу среза принимают распор, который может возникнуть при аварийном состоянии стропильной системы. В общем, в расчет гвоздевого соединения схватки со стропилом вводят распор (H), которого нет, при нормальной работе стропил.

Узел крепления схваткирис. 37. Узел крепления схватки

Еще раз напомним, статическая неустойчивость безраспорной стропильной системы проявляется только в крышах, где нет возможности закрепить коньковый прогон от горизонтального смещения. В домах с вальмовыми крышами и в домах с фронтонами из кирпича и камня, безраспорные стропильные системы вполне устойчивы и в мероприятиях по обеспечению устойчивости нет никакой необходимости. Однако «противоаварийные» конструкции — схватки, устанавливать все же надо.

При введении в расчёт стропильной системы распора (даже если его нет) изменяется расчёт сжимающей силы S. Теперь она рассчитывается делением равнодействующей распределённой нагрузки на синус угла наклона стропилины S=(qL/2)/sinα. Не вдаваясь в подробности разложения векторов сил, поясним это на небольшом примере. Предположим, имеем стропильную систему с крутым углом наклона скатов. При действии на неё нагрузки в аварийном состоянии, например, при просадке, ухода от вертикали или разрушении конькового прогона, в схватке появятся растягивающие напряжения, нейтрализующие так называемый распор. При неизменной внешней нагрузке, чем меньше будет угол наклона скатов, тем больше будет расти распор и тем больше будут сжаты стропильные ноги. И наоборот, если стропильные ноги не будут связаны схватками, то они работают, как обычные балки, уложенные в наклонном положении. В этом случае уменьшение угла наклона, при неизменной нагрузке, уменьшает сжимающие напряжения в стропилине и увеличивает нормальную (перпендикулярную) силу, направленную на изгиб балки. Поэтому сжимающая сила в стропильных системах без схваток считается как S=(qL/2)×sinα а со схватками S=(qL/2)/sinα. Так как двухскатные стропильные системы практически никогда не строятся без схваток, а расчёт всегда ведётся на самые плохие условия работы, то далее на всех схемах сжимающие напряжения будут записаны, как S=(qL/2)/sinα вне зависимости будет в этих схемах распор или нет.

При установке шпилек или болтов для крепления схваток обратите особое внимание на диаметр отверстия под них. Он должен быть равным диаметру шпилек (болтов) или даже меньше его на 1 мм. В аварийной ситуации схватка не будет работать до тех пор, пока не выберет зазор между шпилькой и стенкой отверстия в это время низ стропильных ног «разъедется» на несколько миллиметров или сантиметров (зависит от высоты установки схватки), что может подвинуть или выкрутить мауэрлат и разрушить карниз стен, а в распорных стропильных системах, где мауэрлат жестко закреплен — «раздвинуть» легкие стены.

Распорные наслонные стропила

Работающее на изгиб стропило, передающее распор на стены, должно иметь две закрепленные опоры.

Берем те же варианты стропильных схем и заменяем в них нижние опоры с двумя степенями свободы (ползуны) на опоры с одной степенью свободы (шарниры). Просто, где их нет, прибиваем к низу стропильной ноги опорные бруски. Обычно используется брусок длиной около метра и сечением 50×50(60) мм с расчетом гвоздевого соединения. Либо делаем опору на мауэрлат в виде зуба. В первом варианте расчетной схемы, в коньке там где стропила горизонтально оперты на прогон, сшиваем верхние концы стропильных ног гвоздевым боем или скрепляем болтом и получаем, таким образом, шарнирную опору.

Стропила упертые обоими концами в мауэрлат и друг в друга показывают распоррис. 38. Стропила упертые обоими концами в мауэрлат и друг в друга показывают распор

Расчетные схемы стропильных систем меняются незначительно (рис. 38), все внутренние напряжения сжатия и изгиба остаются прежними, но в нижних опорах стропил появляется распор равный H = (qL/2)×ctg α, (кг). В верхних узлах распор в одной стропильной ноге уничтожается противоположно направленным распором от конца другой стропильной ноги, поэтому здесь он не приносит особых хлопот. Однако концы стропильных ног, упертые непосредственно друг в друга или через прогон, могут быть проверены на смятие древесины, хотя в большинстве случаев этого не требуется.

По сути, распорные наслонные стропила это переходная схема между безраспорными наслонными и висячими стропилами. В них уже просматривается схема висячих стропил, но рудимент в виде конькового прогона еще остается. Когда стропила низом уперты в стены, а верхом друг в друга, то прогон здесь как пятое колесо в телеге. С одной стороны вроде и не помешает, а с другой — можно и без него обойтись. Стропильная система проявляет двойственность своей работы, которая зависит от плотности прилегания верха стропил к прогону и друг к другу. Вектор силы давящий на коньковый узел распределяется и на стропильные ноги, и на прогон. При просадке, в результате усадки стен или прогибе от собственного веса, прогон уходит из работы и векторы сил полностью распределяются по стропилам, а сами стропила при этом превращаются в висячие.

В распорных стропильных системах назначение у схватки несколько иное — она в аварийных ситуациях работает на сжатие. Вступая в работу, она снижает распор на стены низа стропильных ног, но полностью его не снимает. Она сможет его снять полностью, если будет расположена в самом низу закрепленная между концами стропильных ног, но это уже другая конструктивная схема и схватка в ней называется затяжкой.

Что же изменяется с включением в схему схватки? Не будем нагружать вас раскладкой векторов сил, просто представьте предаварийную ситуацию, когда на крышу действуют максимальные нагрузки. Там где под коньковым прогоном нет стоек происходит прогиб прогона и наслонные стропила, стянутые схваткой, моментально превращаются в схему висячих стропил со сжатым ригелем, а низ стропильных ног получает распор по соответствующей расчетной схеме. Там где под коньковым прогоном есть стойки либо прогон жесткий, схватка то же работает на сжатие и низ стропильных ног тоже передает распор, но более слабый так, как верх стропил держит коньковый прогон. Однако расчет производится по наихудшему сценарию.

Применение распорных наслонных стропильных систем требует учета влияния распора на стены. Снизить распор можно установкой жестких коньковых прогонов. Для этих стропильных схем будет лучше, если расчетный прогиб конькового прогона получится намного меньше нормированного СНиПом. Старайтесь увеличивать жесткость прогона установкой стоек, подкосов или консольных балок (изменение высоты сечения) либо делайте на нем строительный подъем. Особенно это актуально для домов из легких бетонов, брусовых и рубленных из бревна. Массивные кирпичные, бетонные и панельные дома легче переносят распор на стены.

Следует заметить, что под распором понимается горизонтальное усилие, возникающее от скатывающегося по стропильной ноге сжимающего напряжения S. Иными словами, распор — это горизонтальный вектор сил появляющийся от действия вертикальной нагрузки. Не нужно путать его с распором от прогиба стропил. В расчетной схеме стропила считаются стержневыми элементами, не имеющими высоты, поэтому распор от прогиба не учитывается. На это и направлено нормирование прогиба в строительных конструкциях. СНиП, вводя нормированные величины прогиба, приближает идеализированные расчетные схемы к реальным. Другим словами если прогиб строительной конструкции не превышает нормируемого, то и задумываться о распоре от прогиба не следует, его как бы нет. Хотя на самом деле он есть и в распорной схеме он проявляет себя в большей степени, чем в безраспорной. На распор от прогиба нужно обращать внимание при строительстве стен дома из газобетонов. Это блоки абсолютно не держат изгиб и могут быть разрушены распором даже от прогиба стропил. Не делайте на этих стенах систем распорных стропил. В других случаях распор от прогиба не наносит особого вреда, например, в кирпичных стенах его воспринимает упругость мауэрлата и стального крепежа.

Стропильная система, сделанная по распорному варианту, статически устойчивая система при любых сочетаниях нагрузок и требует жесткого закрепления мауэрлата на стене. Для удержания распора, стены должны быть достаточно массивными либо снабжены неразрывным монолитным железобетонным поясом по всему периметру, как обруч на деревянной бочке. В аварийных ситуациях, в отличие от безраспорных систем, в распорной системе работающая на сжатие схватка не спасает положения, она лишь частично уменьшает распор, передающийся на стены (рис. 38.1). Для того чтобы аварийных ситуаций не произошло мы и собираем по максимуму, нагрузки действующие на крышу.

Работающая на сжатие схатка частично снимает распор со стенрис. 38.1. Работающая на сжатие схватка частично снимает распор со стен

Расчет стропильной системы с введенной в нее сжатой схваткой делается по двум сочетаниям нагрузок. Сечение стропильной ноги подбирается по максимальному изгибающему моменту и прогибу без учета работы сжатой схватки. Представьте, что на крыше действуют неравномерная нагрузка: на одной стороне ската снег лежит, а на другой он стаял или сполз. Изгибающаяся стропильная нога просто толкнет сжатую схватку и будет работать как обычная однопролетная балка. Подбор сечения сжатой схватки и определение распора на стены, наоборот, будем производить для равномерно распределенной нагрузки по обоим скатам. В этом случае схватка будет сжата с обеих сторон и получит максимальное напряжение сжатия, низ стропильной ноги будет отдавать пониженный распор на стену, а сама стропильная нога превратится в неразрезную балку на трех опорах.

ostroykevse.ru

Стропила с подкосами

Для подбора сечения однопролетной деревянной балки (стропильной ноги на двух опорах) определяющим часто является прогиб при неполностью используемых напряжениях изгиба. Поэтому однопролетная балка с постоянным сечением обычно бывает не самой экономичной. Неразрезные двухпролетные балки позволяют использовать более экономичные поперечные сечения, чем однопролетные балки той же длины.

Эти системы наслонных стропил тоже можно делать по распорному и безраспорному варианту. Вся разница заключается только в устройстве концевых опор, не будем больше на этом останавливаться.

Наслонные стропила с подкосамирис. 39. Наслонные стропила с подкосами

Третья опора стропильной ноги — подкос, другое название подстропильная нога (рис. 39), устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В двухпролетной неразрезной балке максимальный изгибающий момент находится над средней опорой, его и принимают для расчета сечения стропильной ноги (рис 40). Простой пример, попробуйте перегнуть палку через колено, она сломается на колене. Здесь будет максимальный изгибающий момент, по которому и нужно определять сечение всего деревянного элемента. Прогиб неразрезной двухпролетной балки будет меньше, чем обычной балки на двух опорах той же длины. Мешает средняя опора, это очевидно. Однако если вспомнить, что наша реальная расчетная схема это все-таки не горизонтальная балка, а наклонная и подперта она наклонным подкосом, то очевидным становится и то, что прогнувшееся стропило сместит и узел соединения с подкосом. Поэтому прогиб стропильной ноги для упрощения считают по обычной формуле прогиба (2) однопролетной балки для наибольшего пролета. В данном случае, для крыш с уклонами скатов до 45°, прогиб считается для нижнего пролета — от узла соединения с мауэрлатом до узла соединения с подкосом.

Конструктивные и расчетные схемы наслонных стропил с подкосами. Узел крепления подкосарис. 40. Конструктивные и расчетные схемы наслонных стропил с подкосами. Узел крепления подкоса

Узел крепления подкоса к стропильной ноге очень простой и не требует никакого расчета. Подкос просто заводят под стропильную ногу и фиксируют от смещения прибоинами: нижней и двумя боковыми. Расчет гвоздевого соединения не производится, оно здесь носит чисто конструктивный характер. Важно, чтобы торец подкоса был точно подпилен под угол наклона стропильной ноги так, чтобы у стропилины не было люфта на выбор зазора при приложении к ней нагрузки. Иными словами, точно подогнанный под низ стропила подкос не даст ему прогнуться в месте опирания. При полном расчете стропильной системы стропило в месте опирания подкоса проверяют на местное смятие древесины, но как правило, в таком расчете нет необходимости. Сечение подкоса определяют расчетом на сжатие и если получают слишком маленькое сечение, задают конструктивно, равным сечению стропильной ноги.

В верхней части рисунка 40 изображена распорная стропильная схема без схватки. Сжимающие усилия в ней принимают подкосы. Система, рассчитанная на распор воспринимаемый материалом стен, в схватке не нуждается. Здесь уже есть элементы, работающие на сжатие — подкосы. Схватка не снимает распор, значит в ней нет острой необходимости.

В нижней части рисунка 40 безраспорная схема стропил с затяжкой. Здесь все наоборот, затяжка необходимый элемент и она участвует в работе всей системы. Схватку нужно устанавливать ниже крепления подкосов. Иначе безраспорный узел опирания на мауэрлат — ползун при изменении нагрузок может действительно начать ползать по мауэрлату. Обычно рассчитывается только гвоздевое соединение схватки со стропильной ногой, из-за малых внутренних напряжений сечение схватки-затяжки подбирается конструктивно.

ostroykevse.ru

Подкосы стропильной системы – Наслонные стропила конструкция и узлы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
