Схема подключения светодиода

Введение

Использование светодиодов для освещения и индикации — это надежное и экономичное решение. Светодиоды имеют очень высокий КПД, надежны, экономичны, безопасны, долговечны в сравнении с лампами накаливания и люминесцентными лампами. В данной статье рассматриваются способы включения светодиодов. Описываются способы питания светодиода от компьютера.

Что такое светодиод и как он работает

Светодиод — это, во-первых, диод. И точно так же как у обычного диода, у светодиода есть два вывода (контакта питания): анод (плюс) и катод (минус). Это связано с тем, что светодиод является полупроводником, то есть, проводит электрический ток только в одну сторону (от анода к катоду), и не проводит в обратную (от катода к аноду).

Итак, для того, чтобы светодиод засветился, надо пропускать через него электрический ток в направлении от анода к катоду. Для этого следует подать на его анод положительное, а на катод — отрицательное напряжение.

Тут и начинается самое неприятное. Оказывается, что светодиод нельзя подключать к источнику питания напрямую, поскольку это приводит к немедленному сгоранию светодиода. Причина сего поведения кроется в следующем. Выражаясь простым бытовым языком, светодиод является очень жадной и неразумной личностью: получив неограниченное питание он начинает потреблять такую мощность, которую физически не способен выдержать.

Как мы все уже догадались, для нормальной работы светодиоду нужен строгий ограничитель. Именно с этой целью последовательно со светодиодом устанавливают резистор, который служит надежным ограничителем тока и мощности. Этот резистор называют ограничительным.

Какие бывают светодиоды

Во-первых, светодиоды можно разделить по цветам: красный, желтый, зеленый, голубой, фиолетовый, белый. Большинство современных светодиодов выполнено из бесцветного прозрачного пластика, поэтому невозможно определить цвет светодиода не включив его.

Во-вторых, светодиоды можно разделить по номинальному току потребления. Широко распространены модели с током потребления 10 миллиампер (мА) и 20 мА. Следует помнить, что светодиод не в состоянии контролировать потребляемый ток. Именно поэтому мы вынуждены использовать ограничительные резисторы.

В-третьих, светодиоды можно разделить по такому параметру, как падение напряжения в открытом состоянии при номинальном токе. Несмотря на то, что про этот параметр нередко забывают — его влияние весьма и весьма значительно. Благодаря этому параметру иногда можно избавиться от ограничительного резистора.

Светодиод(ы) можно подключить к компьютеру разными способами.

Для подключения светодиодов в качестве простого освещения удобно использовать разъемы блока питания, выдающие 5 и 12 вольт. Для подключения светодиодов в качестве светомузыки удобно использовать LPT порт компьютера.

Подключение светодиодов к блоку питания

Блок питания компьютера — это замечательный источник питания для светодиода или линейки из светодиодов, поскольку он вырабатывает стабилизированное напряжение +5 вольт (В) и +12 В.

Итак, разъем имеет четыре контакта, к которым подходят четыре же провода: два из них черные — это «ноль», один красный выдает напряжение +5 вольт, и один желтый выдает +12 вольт.

Рассмотрим схему подключения одного светодиода.

При питании от 5 В последовательно со светодиодом необходимо включить ограничительный резистор номиналом от 100 до 200 Ом.
При питании от 12 В последовательно со светодиодом требуется включить ограничительный резистор номиналом от 400 до 900 Ом.

Рассмотрим схему подключения двух светодиодов.

При питании двух светодиодов от 5 вольт, в схему надо включить резистор до 100 Ом. Некоторые светодиоды в такой схеме будут светиться слишком тускло (даже без резистора).
При питании двух светодиодов от 12 В, в схему надо включить резистор от 250 до 600 Ом.



Рассмотрим схему подключения трех и четырех светодиодов.

При питании трех светодиодов от 12 В, следует использовать резистор номиналом от 100 до 250 Ом.
Некоторые светодиоды в такой схеме включения будут светиться слишком тускло (даже без резистора).

Универсальный принцип расчета ограничительного резистора описан в статье «Методика расчета питания светодиода».

Выше приведены схемы последовательного включения светодиодов. Существуют также способы параллельного включения светодиодов. Обратите внимание, что под параллельным включением подразумевается схема в которой, когда аноды и катоды всех светодиодов непосредственно сходятся в две точки (два пучка).

Такие схемы, как правило, не экономичны и небезопасны, как для блока питания, так и для светодиодов. Кроме того, схемы параллельного включения более сложны в расчетах, требовательны к источнику питания, поэтому мы будем пользоваться ими только в особых случаях. Просто посмотрим как выглядит такая схема.

При паралельном включении светодиодов следует использовать только одинаковые светодиоды, с минимальным разбросом характеристик. Сопротивление ограничительного резистора должно быть рассчитано и подобрано с высокой степенью точности. В случае выхода из строя одного из светодиодов — остальные
могут выгореть по очереди друг за другом в считанные минуты
.

Рекомендую никогда не использовать эту схему включения светодиодов. Но если все же условия требуют параллельного включения то советую использовать следующий вариант.

Такая схема параллельного включения светодиодов практически избавлена от опасности последовательного выгорания светодиодов. В данном случае вместо ограничиельного резистора включено несколько обычных выпрямительных диодов разных марок (НЕ светодиодов).

Благодаря падению напряжения на этих диодах, до светодиодов доходит напряжение уже не 5 Вольт, а значительно меньше.

Ограничительные диоды подбираются так, чтобы до светодиодов доходило напряжение равное их падению напряжения в открытом состоянии.

Эта схема используется используется автором для круглосуточного светодиодного освещения квартиры.

Подключение светодиодов к LPT порту

При питании светодиода от LPT порта необходимо последовательно со светодиодом можно включить резистор номиналом до 100 Ом. В большинстве случаев, при питании светодиода от LPT порта резистор бывает не нужен. LPT порт предварительно должен быть переведен в режим EPP. Подробное описание способа подключения светодиодов к LPT порту содержится в статье «LPT порт и 12 светодиодов».



Универсальный принцип расчета ограничительного резистора описан в статье «Универсальная методика рассчета питания светодиодов».

Питание светодиода от 5 вольт

Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору.

Так как узнать падение напряжения на светодиоде? Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла.


Поиск данных по Вашему запросу:

Питание светодиода от 5 вольт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как подключить светодиод к 12 Вольтам
  • Какая схема подключения светодиодов лучше — последовательная или параллельная
  • Питание светодиода от батарейки 1,5 вольта
  • Как зажечь светодиод от одной батарейки на 1,5 вольта
  • Запитываем сверхяркий светодиод от 1. 5 вольта
  • Питание светодиодов, блок питания для светодиодов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Питание светодиода от 1.5V

Как подключить светодиод к 12 Вольтам


Постоянные читатели часто интересуются, как правильно сделать питание для светодиодов, чтобы срок службы был максимален. Частенько приходится рассказывать как рассчитать блок питания для светодиодов, какой лучше купить или сделать своими руками. В основном рекомендую купить готовый, любая схема после сборки требует проверки и настройки. Светодиод — это полупроводниковый электронный элемент, с низким внутренним сопротивлением.

Если подать на него стабилизированное напряжение, например 3V, через него пойдёт большой ток, например 4 Ампера, вместо требуемого 1А. Мощность на нём составит 12W, у него сгорят тонкие проводники, которыми подключен кристалл. Проводники отлично видно на цветных и RGB диодах, потому что на них нет жёлтого люминофора.

Недостатком такого подключения будет более высокое потребление энергии, резистор тоже потребляет некоторую энергию. Для светодиодных аккумуляторных фонарей на 1,5В применять такую схему нерационально. Количество вольт на батарейке быстро снижается, соответственно будет падать яркость.

И без повышения минимум до 3В диод не заработает. Падения напряжения зависит от того, какой свет излучает лед чип. Я рекомендую покупать фирменные LED, типа Bridgelux, разброс параметров у них минимальный. Они гарантированно держат заявленные характеристики и имеют запас по ним. Это многократно проверяли мои коллеги, которые заказывали недорогие LED иногда по 10 раз.

Это определяли по вольтамперной-характеристике. Пример различной яркости кристаллов. К тому же у дешевых разброс параметров очень большой. Регулирую количество вольт, добейтесь чтобы они слегка светились. Вы увидите, что часть светит ярче, часть едва заметно. Поэтому некоторые в номинальном рабочем режиме будут греться сильнее, другие меньше. Мощность будет на них разная, поэтому самые нагруженные выйдут из строя раньше остальных.

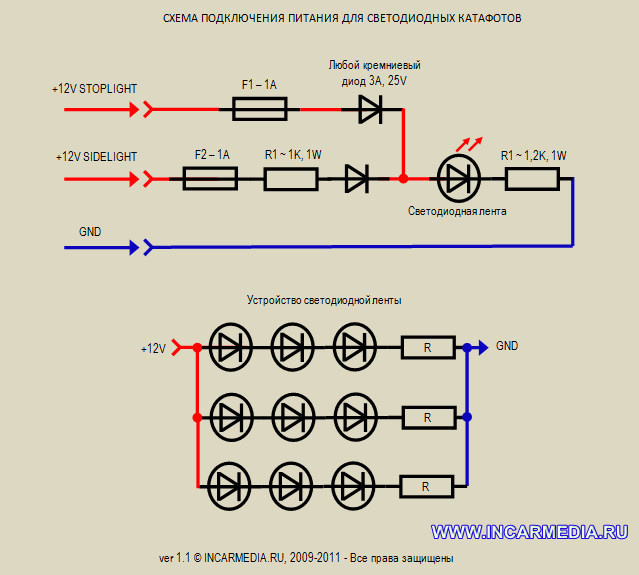

Для удобства читателей опубликовал онлайн калькулятор для расчёта резистора для светодиодов при подключении к стабильному напряжению. При заведенном двигателе бывает в среднем 13,5В — 14,5В, при заглушенном12В — 12,5В. Особые требования при включении в автомобильный прикуриватель или бортовую сеть.

Кратковременные скачки могут быть до 30В. Если у вас используется токоограничивающее сопротивление, то сила тока возрастает прямо пропорционально повышению напряжению питания светодиодов. По этой причине лучше ставить стабилизатор на микросхеме. Недостатком использования светодиодных драйверов в авто может быть появление помех на радио в УКВ диапазоне.

ШИМ контроллер работает на высоких частотах и будет давать помехи на ваш радиоприёмник. Можно попробовать заменить на другой или линейный типа стабилизатор тока LM для светодиодов. Иногда помогает экранирование металлом и размещение подальше от головного устройства авто. Для белого , синего, зелёного он от 3,2В до 3,4В. Для мощных от 7В до 34В. Эти циферки придется использовать для расчётов. Используя 12V можно полноценно подключить 3 лед диода. Примером служит светодиодная лента на 12V, в которой 3 штуки и резистор подключены последовательно.

Источник питания для светодиодов может быть и простой пальчиковой батарейкой на 1,5В. Для LED диода требуется обычно минимум 3V, без стабилизатора тут никак не обойтись. Включение от 1. При 2,5В емкости в батареях останется еще много, но диод уже практически потухнет.

А светодиодный драйвер будет поддерживать номинальную яркость даже при 1В. Нарисуйте схему включения, на которой распределите элементы, если они подключены не просто последовательно, а комбинировано с параллельным соединением. На китайском блоке питания неизвестного производителя мощность может быть значительно ниже. Проверять сложнее, надо предельно нагрузить блок питания и замерить параметры.

Но больше доверяйте характеристикам, которые вам дал продавец. Для однокристальных бывает 3V, 6V, 12V. Он восстановится до нормального уровня, если снизить нагрузку. Для светодиодных лент сделать расчёт очень просто. Измерьте количество Ватт на 1 метр и умножьте на количество метров.

Ко мне слишком часто обращаются с такой проблемой разочарованные покупатели. Не всем хочется тратить большую денежку на покупку готового прожектора для авто, светодиодного светильника или заказывать готовый драйвер. Поэтому обращаются ко мне, что бы из подручных комплектующих собрать что-нибудь приличное. Цена таких модулей начинается от 50руб до руб за модель на 5А с радиатором.

Покупаю заранее по несколько штук, расходятся быстро. Очень популярны модели на LM, но она уже устарела и советую обратить внимание на более современное с хорошим КПД.

Такие блоки имеют от 1 до 3 подстроечных сопротивлений, которыми можно настроить любые параметры до 30В и до 5А. В начале года стали набирать популярность светодиодные модули и COB диоды с интегрированным драйвером.

Они включаются сразу в сеть В, идеальный вариант для сборки светотехники своими руками. Все элементы находятся на одной теплопроводящей пластине. ШИМ контроллеры миниатюрные, благодаря хорошему контакту с системой охлаждения.

Тестировать надежность и стабильность еще не приходилось, первые отзывы появятся минимум через полгода использования. Уже заказал самую дешевую и доступную модель COB на 50W. Глобальная проблема, это подделка светодиодов Cree и Philips в промышленных масштабах. Самое плохое, когда такую подделку вам продают под видом оригинального Cree T6. Вы будете подключать поддельный по техническим спецификациям оригинального. Меньше световой поток, ниже максимальная рабочая температура, ниже энергопотребление.

Про обман вы узнаете очень не скоро, он проработает примерно в раз меньше настоящего, особенно на двойном токе. Доставал всю плату с драйвером и ставил в фотометрический шар. Получилось люмен, у оригинала лм. Без серьезного оборудования, которое преимущественно есть в лабораториях, вы не сможете измерить, соответственно узнать правду.

Ведь никто не засекает отработанное время, а когда светильник или светодиодный прожектор выйдут из строя продавца уже не найти. Да и искать бессмысленно, срок гарантии на такую продукцию дают всегда меньше периода службы. Хочу реализовать возможность ручной регулировки яркости свечения светодиода с помощью отдельного ШИМ регулятора. Можно ли использовать ШИМ регулятор с данным драйвером? Как подключить , камеры обманки со встроенным светодиодом от в! Можно ли использовать блок питания на 3 в???

Доброго времени суток. Скромный вопрос.. Спасибо за ответ! Подключать можно насколько мощности блока питания хватит. Радиатор зависит от качества матриц, дешёвые не надо гореть более 60 градусов, качественные до Сделал подсветку стола компьютера.

Лента см 80 12 в. И блок питание 12 в. Блок сильно грелся и сгорел. Подскажите какой блок лучше выбрать для такой ленты? Измерьте мощность ленты, и узнаете какой мощности требуется вам блок питания для ленты. Может блок питания блок питания был совсем китайский, из-за этого не выдержал нагрузки. На 2 ампера должно хватить с запасом.

Спасибо за статью! Попросили сделать подставку под торт с подсветкой из под верхнего яруса. Хочу применить RGB ленту. Но надо запитать портативно и чтоб хватило заряда на ,5 часа.

Если лента длиной 1 м, а аккумулятор взять от шуруповерта, напримет с такими характеристиками 12В, 1,3Ач — на сколько времени хватить подсветки и главное может посоветуете альтернатуву аккумулятора от шуруповерта? Время зависит от того в каком режиме работает лента. Делите мощность аккумулятора на мощность ленты, получатся часы работы. Питайте хоть обычными пальчиковыми батарейками, соединёнными 8 штук последовательно.

Аккумулятора от шуруповёрта на 15 ватт хватит примерно часа на


Какая схема подключения светодиодов лучше — последовательная или параллельная

Для таких целей есть даже спец. В результате было сделано это чудо:. Светит очень ярко. Яркость свечения почти не падает, если подключить параллельно еще один светодиод. Трансформатор наматывается на ферритовом кольце.

Оно обычно имеет параметры вольт, 0,,5 А. Зачастую его очень удобно использовать для питания светодиодов, потому что зарядное устройство.

Питание светодиода от батарейки 1,5 вольта

Напряжение он возьмёт столько, сколько ему надо, а вот ток нужно ограничить. Падение напряжения типичного белого светодиода — 3,2 Вольта. Но у светодиодов разных цветов оно отличается для желтых и красных светодиодов — 2 — 2,5 Вольта. Так что при выборе цвета светодиода учитывайте его падение напряжения. Ток маломощных светодиодов, как правило, не более 20мА. Что такое падение напряжения? Напряжение после этого светодиода снизится упадёт на 3,2 Вольта.

Как зажечь светодиод от одной батарейки на 1,5 вольта

Как показала практика, зажечь на прямую подключенный светодиод от батарейки с напряжением 1,5 вольт и ниже, просто не реально. Это связано с тем, что в основной своей массе светодиоды имеют падение напряжения превышающую эту цифру. Выходом из данной ситуации может послужить применение простого драйвера для светодиода на одном транзисторе и индуктивности. По сути своей это своеобразный DC-DC преобразователь напряжения.

Светодиоды имеют очень высокий КПД , надежны, экономичны , безопасны , долговечны в сравнении с лампами накаливания и люминесцентными лампами.

Запитываем сверхяркий светодиод от 1.5 вольта

Дело в том, что определяющим параметром любого светодиода является его рабочий ток. Именно от тока через светодиод зависит то, какова будет мощность а значит и яркость светодиода. Именно превышение максимального тока приводит к чрезмерному повышению температуры кристалла и выходу светодиода из строя — быстрому перегоранию либо постепенному необратимому разрушению деградации. Ток — это главное. Он указан в технических характеристиках светодиода datasheet.

Питание светодиодов, блок питания для светодиодов

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Про светодиоды для чайников. Я не очень люблю формулы.

Получается, что для питания светодиода от 12 вольт нужно подключить его Например, для подключение светодиода к 5 вольтам сопротивление.

Решил объяснить. Расчет показан на примере светодиода и источника питания в 5 вольт. Такая связка часто встречается тем, кто занимается «украшательством» компьютеров.

Регистрация Выслать повторно письмо для активации Что даёт регистрация на форуме? Правила раздела Hardware:. Если вы не уверены в правильности ответа, напишите об этом, или не отвечайте вообще, не давайте дезинформацию! Не забывайте указывать полное наименование, модель, изготовителя и краткие характеристики оборудования. Аргументируйте свое мнение — приводите развернутое высказывание или источник информации.

Правила форума. RU :: Правила :: Голосовой чат :: eHam.

Так как светодиод является полупроводниковым прибором, то при включении в цепь необходимо соблюдать полярность. Светодиод имеет два вывода, один из которых катод «минус» , а другой — анод «плюс». При обратном включении светодиод «гореть» не будет. Более того, возможен выход из строя светодиода при малых допустимых значениях обратного напряжения. Зависимости тока от напряжения при прямом синяя кривая и обратном красная кривая включениях показаны на следующем рисунке.

С тех пор, как сверхъяркие светодиоды LED стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.


arduino uno — Опасно ли подавать 5 вольт на светодиод?

спросил

Изменено 5 лет, 5 месяцев назад

Просмотрено 8к раз

Руководство Arduino Uno (из комплекта) предписывает подключать резистор к GND при включении светодиода на макетной плате с 5В (гнездо?). Красный, зеленый и желтый светодиоды светятся не так ярко… на самом деле их яркость едва различима. Безопасно ли подавать все 5 вольт, подключив катод к земле с помощью 9?0011 провод ? Я попробовал это на секунду, и это сработало … Только не пытайтесь это сделать на синем, я предполагаю, что выше 5В он взорвется, он так ярко горел..

Дополнительно: Почему только синий светодиод горит заметно?

  • arduino-uno
  • светодиод
  • защита от напряжения

5

Светодиоды разных цветов не одинаковы. Изготавливаются с различными примесями. И некоторые цвета (синий) было очень трудно понять. Настолько, что изобретатель синего светодиода был удостоен Нобелевской премии!

Следовательно, не следует предполагать, что все светодиоды работают при одинаковом напряжении и токе. Таким образом, при питании светодиода от источника постоянного напряжения определите правильное последовательное сопротивление для каждого случая.

Пример 1:

Для красного светодиода, который может иметь падение напряжения 1,8 В и потреблять 20 мА для работы от источника 5 В, мы находим соответствующий последовательный резистор…

В = I * R

5 — 1,8 = 20 мА * R

R = (5 — 1,8) / 0,020

R = 160 Ом

Пример 2:

Для синего светодиода, который может иметь падение напряжения 3,3 В и потреблять 20 мА для работы от источника 5 В, мы находим соответствующий последовательный резистор…

В = I * R

5 — 3,3 = 20 мА * R

Р = (5 — 3,3) / 0,020

R = 85 Ом

У конкретных светодиодов могут быть другие характеристики. Выше приведены только примеры.

Подробнее о расчете правильного последовательного сопротивления светодиодов см. здесь.

Как правило, светодиоды, которые перегружены, тускнеют и не восстанавливаются.

Нет, вы не можете безопасно запитать светодиод 5В без резистора. Резистор нужен абсолютно 100%.

Резистор ставится не по наитию, требуется выставить ток исходя из напряжения питания минус прямое напряжение светодиода и сопротивление резистора.

7

Ач. Я нашел это. Из инструкции:

Без резистора светодиод на несколько мгновений будет ярче, но быстро перегорит.

Поскольку 5 В для этой штуки ВЫСОКОЕ, похоже, что 5 В будет слишком много для светодиода.

Вопрос 2: Вы использовали неправильный резистор (слишком большое сопротивление). Но даже с неправильным резистором светился синий! Странный.

1

Еще кое-что, что следует принять во внимание (как будто это недостаточно сложно), заключается в том, что если вы сравниваете светодиоды визуально, вы не всегда сможете сказать, правильны ли ваши математические расчеты.

Человеческий глаз примерно в 3 раза более чувствителен к синему свету (и зеленому свету, если на то пошло), чем к красному свету.

Итак, предположим, что у вас есть 3 абсолютно одинаково изготовленных светодиода: 1 красный спектр, 1 синий спектр и 1 белый («полный спектр»). Если все они подключены к правильному току, синий светодиод будет иметь яркость примерно в 3 раза большую, чем красный светодиод (для ваших человеческих глаз), а белый светодиод будет казаться в несколько раз ярче красного светодиода. и, вероятно, в несколько раз ярче синего, хотя он содержит больше «спектра».

TL;DR: проверяйте свои макеты с помощью вольтметра и математики, а не своими жалкими глазными яблоками.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

. 9Описание цепей серии 0000 и параллельных цепей

Надеемся, что те, кто ищет практическую информацию об электрических цепях и подключении светодиодных компонентов, первыми нашли это руководство. Однако вполне вероятно, что вы уже читали страницу Википедии о последовательных и параллельных схемах здесь, возможно, несколько других результатов поиска Google по этому вопросу, и все еще неясны или хотите получить более конкретную информацию, касающуюся светодиодов. В течение многих лет предоставления обучения, обучения и объяснения концепции электронных схем клиентам мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических схем и их связь со светодиодами.

Во-первых, не позволяйте электрическим цепям и проводке светодиодных компонентов звучать пугающе или запутанно — правильное подключение светодиодов может быть простым и понятным, если вы будете следовать этому сообщению. Давайте начнем с самого основного вопроса…

Какой тип схемы мне следует использовать?
Одно лучше другого…Последовательное, параллельное или последовательное/параллельное?

Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но, если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока. Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой разгон.

Не беспокойтесь, параллельная схема по-прежнему является приемлемым вариантом и часто используется; позже мы опишем этот тип схемы.

Однако сначала давайте рассмотрим последовательную цепь :

Часто называемую «гирляндной цепью» или «петлей», ток в последовательной цепи следует по одному пути от начала до конца с анодом (положительным ) второго светодиода, подключенного к катоду (минусу) первого. На изображении справа показан пример: чтобы подключить последовательную цепь, как показано, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному второй светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

  1. Один и тот же ток протекает через каждый светодиод
  2. Общее напряжение цепи равно сумме напряжений на каждом светодиоде
  3. Если один светодиод выйдет из строя, вся схема не будет работать
  4. Цепи серии
  5. проще подключать и устранять неполадки
  6. Изменение напряжения на каждом светодиоде допустимо

Питание последовательной цепи:

Концепция контура уже не проблема, и вы определенно можете понять, как ее подключить, но как насчет ПИТАНИЕ последовательная цепь.

Второй пункт списка выше гласит: «Общее напряжение цепи равно сумме напряжений на каждом светодиоде» . Это означает, что вы должны обеспечить, как минимум, сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L с током 1050 мА и прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиода равна 8,85 В ДК . Таким образом, теоретически минимальное входное напряжение, необходимое для работы этой схемы, составляет 8,85 В.

В начале мы упомянули об использовании драйвера светодиодов постоянного тока, потому что эти силовые модули могут изменять свое выходное напряжение в соответствии с последовательной схемой. Поскольку светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но поддерживать одинаковый выходной ток. Для более глубокого понимания драйверов светодиодов загляните сюда. Но в целом важно убедиться, что входное напряжение драйвера может обеспечить выходное напряжение, равное или превышающее 8,85 В, которые мы вычислили выше. Некоторым драйверам требуется вводить немного больше, чтобы учесть питание внутренней схемы драйвера (драйвер BuckBlock требует дополнительных 2 В), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вам вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет реализовать вашу схему светодиодов с включенными последовательно диодами, однако есть обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для последовательного питания нескольких светодиодов, или может быть слишком много светодиодов для последовательного включения, или вы просто хотите ограничить стоимость драйверов светодиодов. Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная цепь получает одинаковый ток для каждого светодиода, параллельная цепь получает одинаковое напряжение для каждого светодиода, а общий ток для каждого светодиода равен общему выходному току драйвера, деленному на количество параллельных светодиоды.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную схему светодиодов, и это должно помочь связать идеи воедино.

В параллельной цепи все положительные соединения соединяются вместе и возвращаются к положительному выходу драйвера светодиодов, а все отрицательные соединения соединяются вместе и возвращаются к отрицательному выходу драйвера. Давайте посмотрим на это на изображении справа.

В примере, показанном с выходным драйвером 1000 мА, каждый светодиод получит 333 мА; общий выход драйвера (1000 мА), разделенный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной схеме:

  1. Напряжение на каждом светодиоде одинаковое
  2. Общий ток равен сумме токов через каждый светодиод
  3. Общий выходной ток распределяется по каждой параллельной цепи
  4. В каждой параллельной цепочке требуются точные значения напряжения, чтобы избежать перегрузки по току

Теперь давайте немного повеселимся, объединим их вместе и наметим схему Series/Parallel Circuit 9. 0123 :

Как следует из названия, последовательно-параллельная цепь объединяет элементы каждой цепи. Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L по 700 мА каждый с напряжением 12 В постоянного тока ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В постоянного тока . Правило номер 2 из пунктов списка последовательной схемы доказывает, что 12 В постоянного тока недостаточно для работы всех 9 светодиодов последовательно (9 x 2,98 = 26,82 В постоянного тока ). Однако 12В постоянного тока достаточно для запуска трех последовательных (3 x 2,98 = 8,94 В постоянного тока ). И из правила параллельной схемы номер 3 мы знаем, что общий выходной ток делится на количество параллельных цепочек. Таким образом, если бы мы использовали BuckBlock на 2100 мА и имели три параллельные цепочки из 3 светодиодов последовательно, то 2100 мА были бы разделены на три, и каждая серия получила бы 700 мА. Пример изображения показывает эту настройку.

Если вы пытаетесь собрать светодиодную матрицу, этот инструмент планирования светодиодных цепей поможет вам решить, какую схему использовать. На самом деле это дает вам несколько различных вариантов различных последовательных и последовательно-параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиода и количество светодиодов, которые вы хотите использовать.

Неисправность нескольких цепочек светодиодов:

При работе с параллельными и последовательно-параллельными цепями следует помнить, что если цепочка или светодиод перегорают, светодиод/цепочка затем отключается от цепи, поэтому лишние текущая нагрузка, которая шла на этот светодиод, затем будет распределена на остальные. Это не является серьезной проблемой для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы, состоящей всего из 2 светодиодов/цепочек? Затем ток для оставшегося светодиода/цепочки будет удвоен, что может быть более высокой нагрузкой, чем может выдержать светодиод, что приведет к перегоранию и разрушению вашего светодиода! Убедитесь, что вы всегда помните об этом, и старайтесь иметь настройку, которая не испортит все ваши светодиоды, если один из них перегорит.
