Вся правда о ПНД трубах

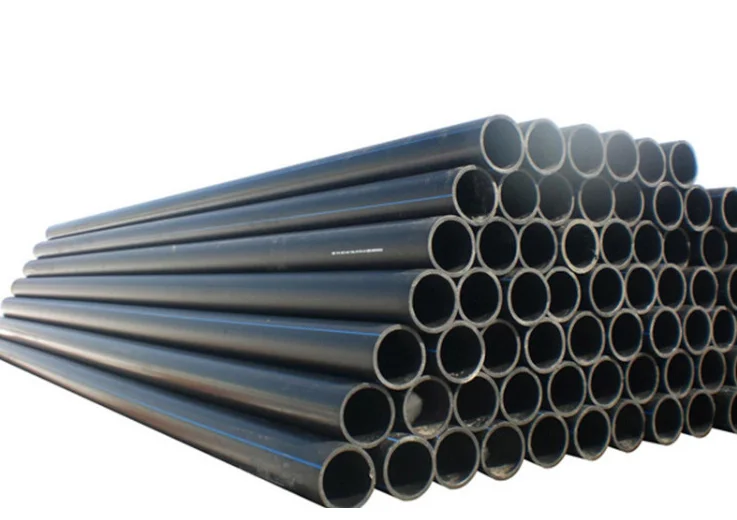

Трубы ПНД (полиэтилен низкого давления) сейчас пользуются большой популярностью на рынке. Это не удивительно: большое количество их преимуществ перекрывают их незначительные недостатки.



Например, они довольно долговечны — срок их службы не менее 40 лет. В отличие от металлических, трубы ПНД не подвержены коррозии, отложениям и химическим воздействиям — их можно использовать для перекачки практически любых жидкостей (включая даже серную кислоту) и газов. Полиэтиленовые трубы устойчивы к гидроударам, экологичны (их часто используют для подачи питьевой воды) и ниже по стоимости по сравнению со стальными. Если внутри ПНД трубы замерзнет жидкость, труба не лопнет: ее диаметр увеличится на 5 – 7% и вернется к исходному после оттаивания жидкости.

Среди недостатков — ограничения по температуре (ПНД трубы нельзя использовать в системах отопления и горячего водоснабжения), снижение свойств под воздействием ультрафиолета и высокая проницаемость для кислорода.

В общем-то, недостатками это трудно назвать, скорее, особенности эксплуатации. В нашем эксперименте участвуют образцы ПНД труб для холодной воды диаметром 32 мм разных производителей.

Для чистоты эксперимента взяли трубы с разной толщиной стенки. Мы подбирали образцы в разных магазинах Санкт-Петербурга и вот какую заметили закономерность. В специализированных магазинах чаще встречается труба ПНД с толщиной стенки 3,0 мм и номинальным давлением 16 бар, а вот в строительных магазинах и гипермаркетах продаются ПНД трубы с толщиной стенки 2,4 мм и давлением 12,5 бар и трубы со стенкой 2,0 мм и номинальным давлением 10 бар. Становится понятно, почему в строительных маркетах ПНД трубы стоят дешевле. Но насколько надежной окажется труба с такой толщиной стенки для бытовых нужд? Приступаем к эксперименту.

Итак, мы закупили 4 образца труб ПНД диаметром 32 мм с разной толщиной стенки:

Образец №1: 32х2,0 мм, 10 бар, производство Россия

Образец №2: 32х2,4 мм, 12,5 бар, пр-во Россия

Образец №3: 32х3,0 мм, 16 бар, пр-во Россия

Образец №4: 32х3,0 мм, 16 бар, пр-во Финляндия

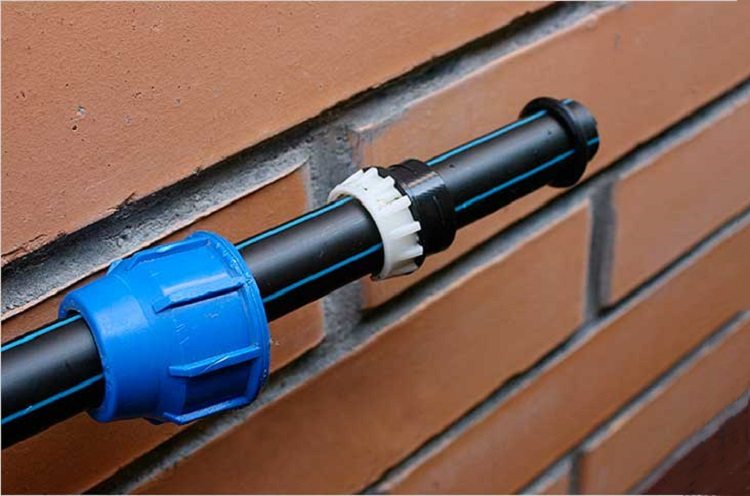

Образцы с испытательным стендом мы соединяли двумя видами фитингов — пластиковыми и латунными, чтобы заодно проверить на прочность и их.



Сделали мы это по просьбам наших клиентов, поскольку споры о том, какие фитинги для ПНД труб надежнее, идут постоянно. Большинство монтажников отдает предпочтение латунным изделиям, считая их более надежными по сравнению с пластиком. Так ли это, проверим в процессе испытаний. При сборке испытательных образцов выяснилась одна особенность: пластиковые фитинги с любым образцом соединяются превосходно, а вот латунные рассчитаны на трубу толщиной 3 мм и в образцах с меньшей толщиной стенки латунная втулка просто болтается.



Образцы подготовлены, можно приступать к испытаниям. Начинаем с труб с самой тонкой стенкой: образец №1 с латунными фитингами без втулки и образец №2 с пластиковыми фитингами. Заполняем образцы водой, стравливаем воздух. Сначала нагнетаем давление в первом образце. На трубе появляется вздутие, и на отметке 31,2 бар труба рвется. Неплохой результат для трубы с самой тонкой стенкой. Испытываем второй образец. Перед тем как лопнуть, труба тоже вздувается. Разрыв происходит на отметке 35,1 бар. Все логично: стенка немного толще — давление разрыва немного выше. Устанавливаем в стенд образцы с толщиной стенки 3 мм: образец №3 с пластиковыми фитингами и образец №4 с латунными фитингами и втулками. Заполняем водой, стравливаем воздух из образцов. Начинаем с образца №3: нагнетаем давление, проходим отметку 40 бар. Уже традиционное вздутие трубы — и разрыв при 42,6 бар. Остался последний образец, финская труба. Включаем стенд, труба вздувается, разрыв. Зафиксировано давление 50,7 бар. Отдельно хочется отметить, что все разрывы произошли непосредственно на трубе, фитинги отработали как надо. Поэтому в прочности и латунных, и пластмассовых соединений сомневаться не стоит. Испытания лишний раз доказали, что прочность ПНД труб напрямую зависит от толщины стенки. Тонкостенные изделия стоят значительно дешевле, и значит, чем меньше стоимость трубы, тем она менее надежна. Для системы полива и дренажа вполне подойдет и тонкостенная труба, запаса ее прочности достаточно для этих целей.

Но если вы строите напорный водопровод, подаете воду из колодца или скважины, стоит брать только ПНД трубы с толстой стенкой.

В корзину

Труба ПНД 25х2,3мм «Синирайт»

В корзину

Труба ПНД 32х3,0мм «Синирайт»

В корзину

42 ₽

Труба ПНД 20х2,0мм, 16бар, t-40*C

В корзину

61 ₽

Труба ПНД 25х2,3мм, 16бар, t-40*C

В корзину

100 ₽

Труба ПНД 32х3,0мм, 16бар, t-40*C

Трубы ПНД для горячего водоснабжения и отопления

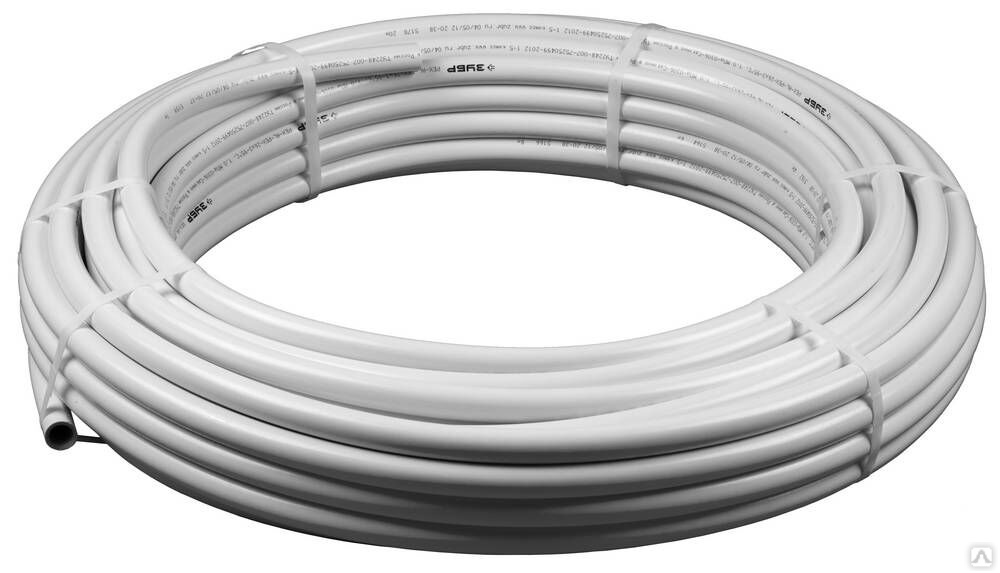

Труба из сшитого полиэтилена pex с армирующей системой производится методом непрерывной экструзии из композиции на основе полиэтилена высокой плотности сшиваемого под действием пероксидов pex-a и включает в себя несущую трубу pex-a из модифицированного (сшитого) полиэтилена pex-a, в тепловой изоляции из полужесткого пенополиуретана (ппу) и с наружной гофрированной полиэтиленовой оболочкой.

Вместо рабочей трубы pex-a из полиэтилена повышенной термостойкости pe-rt тип II может делаться рабочая труба красного цвета в пенополиуритановой изоляции. Бывает однотрубное, двухтрубное, четырех трубное исполнение.

Трубы в изоляции твэл-пэкс (изопэкс) для

гвс и отопления

Предизолированные гибкие трубы изопэкс для тепло- и водоснабжения с рабочими параметрами до 95 °С и 10 АТМ, применяемые при строительстве и модернизации внутриквартальных (распределительных) сетей.

Теплоизолированные трубы твэл пэкс-к

Теплоизолированные трубы твэл пэкс-1 6 бар

Теплоизолированные трубы твэл пэкс-2-к

Теплоизолированные трубы твэл пэкс-2 10 бар

Теплоизолированные трубы твэл пэкс pex-a

Теплоизолированные трубы твэл пэкс-2 6 бар

Теплоизолированные трубы твэл пэкс пэ

Теплоизолированные трубы твэл пэкс-1 10 бар

Теплоизолированные трубы твэл пэкс-4

Трубы в изоляции изола для

гвс, хвс и отопления

Гибкие теплоизолированные трубы изола используются для сетей отопления, горячего и холодного водоснабжения.

Гибкие теплоизолированные трубы изола-та95

Гибкие теплоизолированные трубы изола-т95

Гибкие теплоизолированные трубы изола-та75

Гибкие теплоизолированные трубы изола-т75

Трубы пнд для горячего водоснабжения и отопления

Полиэтиленовые трубы горячего водоснабжения (гвс) применяются на магистральных трубопроводах, в локальных, межквартальных и индустриальных сетях с рабочей температурой теплоносителя до 95 °С. Именно благодаря своим улучшенным характеристикам трубы PE-RT могут применяться во всех системах теплоснабжения, горячего и холодного водоснабжения.

Основная техническая возможность: полиэтилен повышенной термостойкости PE-RT — это этилен-октеновый сополимер, обладающий уникальной молекулярной структурой с контролируемым распределением боковых цепей, что позволяет достичь высоких показателей сопротивления гидростатическому напряжению в широком интервале температур эксплуатации (от –50 до +95 °C). Основные успехи были достигнуты в понимании взаимосвязи «структура–свойства» полимеров благодаря разработке улучшенной технологии и применению катализаторов, с помощью которых можно контролировать внедрение и размещение сомономера в основной цепочке полимера.

Трубы напорные техстрой TR из полиэтилена повышенной термостойкости PE-RT тип II, неизолированные, c диаметрами от 16 мм до 630 мм с SDR от 21 до 7,4 выпускаются красного цвета или черного цвета с красными маркировочными полосами (цвет наружной поверхности). Имеется возможность производства труб типа ТЕХСТРОЙ TR1 PROSAFE — труб, наружная поверхность которых покрыты защитной оболочкой из термопластичного полимера.

Соединение методом стыковой сварки аналогично стыковому свариванию систем холодного водоснабжения из ПЭ-100. Выпускаются в соответствии с требованиями ТУ 2248-012-54432486-2015. Характеристики труб напорных TR обеспечиваются использованием нового класса полиэтиленов — PE RT тип II.

ПЭВП

Top of the Page

ГЕОТЕРМАЛЬНЫЕ ТРУБЫ ИЗ ПОЛИЭТИЛЕНА ВЫСОКОЙ ПЛОТНОСТИ (ПЭВП)



Системы трубопроводов из полиэтилена высокой плотности (ПЭВП) используются для муниципального и промышленного водоснабжения более 50 лет. В отделе строительства и строительства PPI трубы из полиэтилена высокой плотности используются для геотермальных систем, также известных как системы геотермальной энергии или геообмена.

Информацию о других областях применения трубопроводных систем из ПЭВП см. на веб-страницах других подразделений PPI.

Введение

ПЭВП в настоящее время производится из компаундов с кодами обозначения материала трубы РЕ 3608 или РЕ 4710 и кодом стабилизатора цвета и ультрафиолетового излучения C или E в соответствии с ASTM D3350.

HDPE доступен в размерах IPS (размер железной трубы) и CTS (размер медной трубы). Размеры IPS более распространены в геотермальных контурах заземления. Трубы и трубы из полиэтилена высокой плотности производятся в бухтах и ​​прямолинейных отрезках. Обратитесь к литературе и спискам конкретных производителей полиэтилена высокой плотности для получения информации о соответствующих номинальных давлениях.

Определение

Полиэтилен высокой плотности (HDPE) представляет собой пластиковую смолу, полученную путем сополимеризации этилена и небольшого количества другого углеводорода. Полученная плотность базовой смолы до добавок или пигментов превышает 0,941 г/см.

Обзор

Материал трубопровода имеет решающее значение для общего успеха земляных работ. исходная геотермальная система. Он должен обеспечивать коррозионную стойкость, химическую сопротивление, гибкость, ударопрочность, сопротивление медленному растрескиванию рост, долговременная гидростатическая прочность (стойкость к давлению) и термостойкость. Кроме того, теплообменник контура заземления материал должен обеспечивать подходящие возможности теплопередачи.

HDPE — прочный и долговечный материал для труб с уникальными характеристиками. свойства, которые позволяют использовать его в широком спектре приложений, с использованием различных строительных технологий. В земле источник геотермальной промышленности, HDPE был одним из первых трубопроводов используемых материалов, благодаря сочетанию характеристик, которые отвечают конкретным требованиям этих приложений, как указано выше.

Системы трубопроводов из полиэтилена высокой плотности одобрены для геотермальных контуров заземления во всех кодах моделей в США и Канаде.

HDPE Преимущества

• Безопасность питьевой воды и долговременная надежность
• Стойкость к коррозии, бугорчатости, отложениям
• Гибкость для ускорения установки
• Морозостойкость
• Легкий, удобный для транспортировки
• Низкая стоимость лома, предотвращение краж на стройплощадке
• Долговечность и прочность, необходимые для установки на стройплощадке
• Для соединения не используется пламя, существует множество вариантов монтажа и соединения
• Экологически чистый материал, пригодный для повторного использования
• Термоплавкий, практически без утечек

Применение полиэтилена высокой плотности

В подразделении строительства и строительства PPI, трубы из полиэтилена высокой плотности системы используются в качестве контуров заземления для наземных геотермальных источников. приложения, также известные как системы геообмена или энергии земли.

Информацию о других областях применения трубопроводных систем из ПЭВП см. на веб-страницах других подразделений PPI.

Элементы PPI с геотермальными системами HDPE

• Centennial Plastics
• Flying W Plastics, Inc
• ISCO Industries, Inc
• Политрубки
• Versaprofiles Products Inc.
• WL Plastics Corp.

Сопутствующая документация

• TN-55 – Материалы пластиковых труб для геотермального отопления и охлаждения с использованием грунтовых источников
• Презентация: Материалы для пластиковых труб для геотермальных систем с грунтовым источником
• Презентация: Пластиковые материалы для напорных труб для сантехнических и механических применений

Наиболее актуальные геотермальные стандарты HDPE

• ASTM D2683 «Стандартные технические условия на полиэтиленовые фитинги раструбного типа для Полиэтиленовые трубы и трубки контролируемого наружного диаметра»
• ASTM D2737 «Стандартные технические условия на полиэтиленовые пластиковые трубки»
• ASTM D3035 «Стандартные технические условия для полиэтиленовых (PE) пластиковых труб (DR-PR) на основе контролируемого наружного диаметра»
• АСТМ D3261 «Стандартная спецификация для полиэтилена (PE) для стыковой сварки». Пластиковые фитинги для полиэтиленовых (ПЭ) пластиковых труб и трубок
• ASTM D3350 «Стандартные технические условия для полиэтиленовых пластиковых труб и фитингов»
• ASTM F714 «Стандартные технические условия для полиэтиленовых (PE) пластиковых труб (DR-PR) на основе наружного диаметра»
• АСТМ F1055 «Стандартная спецификация для полиэтилена электромуфтового типа Фитинги для полиэтилена с регулируемым наружным диаметром и сшитого полиэтилена Полиэтиленовые (PEX) трубы и шланги»
• AWWA C901-17 Напорная труба из полиэтилена (ПЭ), 3/4 дюйма. (19 мм) Через 3 дюйма. (76 мм), для водопровода
• CSA B137.1 — Полиэтиленовые (ПЭ) трубы, трубки и фитинги для систем подачи холодной воды под давлением
• ANSI/CSA/IGSHPA C448 «Проектирование и монтаж систем геотермальных тепловых насосов для коммерческих и жилых зданий»
• НСФ Международный стандарт 358-1 «Полиэтиленовые (ПЭВП) трубы и фитинги для «Геотермальные» теплонасосные системы на водной основе»

Наверх

5 причин для использования HDPE и PEXa

By, Ryan Carda

Почему при таком обилии доступных вариантов производители геотермальных тепловых насосов тяготеют исключительно к использованию полиэтилена (PE) – особенно HDPE и PEXa – для строительства контура заземления, особенно учитывая это один из самых изоляционных доступных материалов для трубопроводов?

Помимо того факта, что на полиэтиленовые трубы приходится лишь небольшая доля общего теплового сопротивления в контуре ¹ , они предлагают гораздо больше преимуществ, чем недостатков.

Фото предоставлено ISCO Industries.

HDPE и PEXa — единственные материалы, официально одобренные IGSHPA для использования в подземной части замкнутой системы GSHP. В соответствии с разделом 1С Стандартов проектирования и монтажа ИГШПА:

Допустимыми материалами труб и фитингов для подземной части наземного теплообменника являются полиэтилен высокой плотности (ПЭВП), как указано в разделе 1С.2, и сшитый полиэтилен (РЕХа). ), как указано в Разделе 1C.32.

Эти рекомендации являются результатом сочетания прошлого опыта и признания многих преимуществ полиэтилена (ПЭ). Помимо того, что он является отраслевым стандартом, вот 5 основных причин использования полиэтилена по сравнению с альтернативами:

Полиэтилен используется в самых разных областях, таких как упаковка для пищевых продуктов, пластиковые бутылки и пакеты, вкладыши для бассейнов и, конечно же, геотермальные трубы. . Это товарный пластик, и он является одним из наименее дорогих в производстве. Геотермальные полиэтиленовые трубы производятся серийно и легко доступны на рынке по ценам на сырьевые товары.

Геотермальные тепловые насосы работают в широком диапазоне температур и давлений. Это нормально, когда температура контура заземления колеблется от 25–30°F в режиме обогрева до 90–100°F в режиме охлаждения. Тепловое расширение и сжатие трубопровода из-за перепадов температуры приведет к изменению давления в системе.

Полиэтилен обладает высокой устойчивостью к усталостным повреждениям (а также к повреждениям вследствие истирания, атмосферных воздействий, коррозии и т.п.). Он может противостоять злоупотреблениям колебаниями давления из-за изменений температуры, а также злоупотреблениям при транспортировке и обращении на стройплощадке. По данным Института пластиковых труб, он может даже выдержать повреждения из-за землетрясения:

Прочность, пластичность и гибкость полиэтиленовых труб в сочетании с другими их особыми свойствами, такими как герметичные соединения, полностью удерживающие тепло, делают их пригодными для прокладки в условиях динамичного грунта и в районах, подверженных землетрясениям.

Долговечность полиэтиленовой трубы трудно превзойти (каламбур).

Механические фитинги не нужны, если используется полиэтиленовая труба. Для соединения труб и фитингов без протечек и практически безотказной работы используются простые методы плавления. Даже если происходят утечки или другие ошибки, их очень легко исправить.

Полиэтиленовая труба также является относительно гибкой, легкой и очень простой в обращении на стройплощадке. Мотки труб, как правило, доступны для покупки с шагом в 100 футов, поэтому установщик может выбрать длину, которая лучше всего подходит для проекта, без хлопот специального заказа.

Срок службы полиэтилена больше, чем у любого механического компонента внутри здания и даже у самого здания. Согласно главе 7 Справочника по полиэтиленовым трубам:

, ожидается, что срок службы труб из ПЭВП, изготовленных из современных материалов, превысит 100 лет.

Фактически, большинство производителей труб предлагают 50-летнюю гарантию, гарантирующую, что труба будет работать в соответствии со спецификациями без повреждения самого материала.

Долгий срок службы в сочетании с использованием термической сварки вместо механических фитингов практически исключает необходимость обслуживания самой трубы. После установки заглубленный контур заземления будет постоянным приспособлением на территории до тех пор, пока есть здание для обогрева и охлаждения.

Полиэтилен также устойчив к коррозии и инертен к большинству химических веществ. Это не способствует биологическому росту и помогает свести к минимуму количество проблем, связанных с качеством воды, обычно связанных с системой ОВКВ с водным источником. Альтернативные материалы для трубопроводов, такие как сталь, медь и оцинкованное железо, гораздо более требовательны с точки зрения технического обслуживания.

Учитывая все обстоятельства, HDPE и PEXa, безусловно, являются наиболее практичным выбором для строительства геотермальных петлевых полей.

Примечания:

¹ Важность цементного раствора GeoPro TC иллюстрирует тот факт, что труба представляет собой очень небольшую часть общего теплового сопротивления в петлевом поле.
