Плита фундамент своими руками для дома – Фундамент плита своими руками пошаговая инструкция по расчетам и строительству

Содержание

Плитный фундамент для дома своими руками

Плитный фундамент является достаточно распространенным типом фундамента, особенно на участке строительства с непрочными пучинистыми грунтами. Данный тип фундамента очень дорогой по сравнению с другими типами, однако, проектировщики очень часто его рекомендуют. Выполнить фундаментную плиту для дома своими руками достаточно легко, несмотря на то, что в результате получается довольно массивная конструкция.

Устройство плитного фундамента своими руками

Конструкция плиты фундамента представляет собой монолитную конструкцию из железобетона, которая располагается по всей площади основания дома. Нагрузка, которая передается от дома на фундамент, распределяется равномерно по всей его площади, тем самым снижая давление на грунт. Конструкция фундамента легко относиться к возможному пучению грунта в разные сезоны, что говорит о том, что строение не пострадает. Плита фундамента поднимается и опускается вместе с домом, что создается эффект «плавания».

Во время возведения фундамента необходимо предусмотреть также гидроизоляцию фундамента, а также обустройство песчаной или песчано-гравийной подушки.

Расчет монолитной плиты

Прежде чем начать строительство фундамента, необходимо провести расчеты, которые должны быть произведены на основе следующих параметров:

  • Уровня нагрузки на фундаментную плиту. Данный уровень определяется на основе общего веса строения, мебели, которая будет в нем находиться, количества и вес проживающих в нем людей.
  • Уровня непостоянных нагрузок, то есть объема осадков, которые могут быть в зимний и летний период (их веса и давления на сооружения).
  • Веса фундаментной плиты.

Таким образом, на основе вышеперечисленных показателей, можно определить требуемый вес плиты, которая будет выдерживать всю нагрузку.

Технология возведения фундаментной плиты

Возвести плиту фундамента своими руками, не составляет особого труда, несмотря на громоздкие работы. В состав фундамента входят несколько составляющих, которые выполняются в следующем порядке:

  • Дренажная подушка из песка или песчано-гравийной смеси.
  • Опалубка.
  • Армирование фундамента.
  • Бетонный раствор для заливки в опалубку.
  • Тепло и гидроизоляция фундаментной плиты.
  • Выполнение ростверка при необходимости.

Рассмотрим технологию возведения монолитной плиты поэтапно.

Подготовительные работы

В первую очередь, прежде чем приступать к возведению фундамента, необходимо подготовить участок для строительства. Для этого убирается полностью весь мусор, деревья, сорняки, строительные материалы с участка. После этого поверхность земли выравнивают и делают разметку будущей поверхности.

Для разметки необходимо в углах будущей плиты установить колышки и между ними натянуть леску. Это позволит увидеть внешнюю сторону фундамента. Проверять правильность углов можно с помощью угольника либо диагоналями. При правильных углах, диагонали будут равны.

Рытье котлована

Когда разметка фундамента была выполнена, приступают к рытью котлована. Вырыть его можно как самостоятельно при помощи лопат, так и с помощью специальной техники. Глубина котлована для монолитной плиты составляет обычно 50-70 см. Дно котлована должно быть ровным и уплотненным. Проверить поверхность можно с помощью обычного строительного уровня (допускаются небольшие перепады).

Очень важно также делать котлован по размерам немного больше чем размеры фундамента. Это позволит в дальнейшем сделать тепло и гидроизоляцию фундамента.

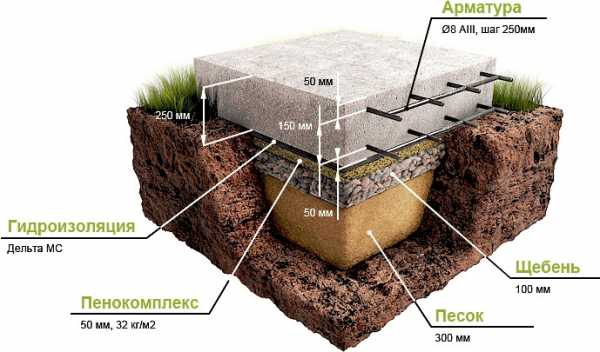

Когда котлован вырыт, необходимо подготовить его дно, прежде чем приступать к сооружению опалубки. Для этого на дно засыпается песок для создания песчаной подушки, которая в свою очередь будет распределять равномерно нагрузку на грунт. Слой песчаной подушки обычно составляет около 20-30 см, при этом песок необходимо хорошо утрамбовать. Для этого его можно засыпать слоями, смачивать и утрамбовывать, либо воспользоваться вибромашиной.

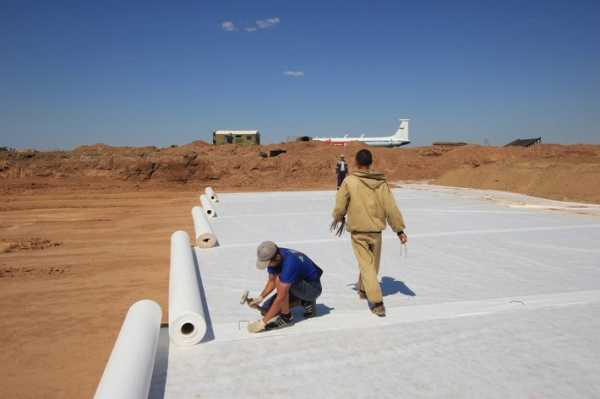

На готовую песчаную подушку необходимо уложить геотекстиль, поверх которого укладывают слой щебня (около 20 см). Щебень также нужно хорошо утрамбовать, точно также как и песок.

В завершение подготовки котлована под фундамент, на щебень укладывают геоткань, которая будет препятствовать просачиванию бетонного молочка к щебню.

Опалубка

Опалубка для плиточного фундамента своими руками изготавливается, как правило, из деревянных досок, которые сбиваются в щиты. Толщина досок обычно не менее 2 см, иначе под давлением бетонного раствора доски могут треснуть.

Опалубка устанавливается по всему периметру будущего основания и закрепляется при помощи откосов и опорных столбов.

После установки опалубки необходимо провести все коммуникации в дом, иначе сделать это уже после заливки и затвердевания бетона будет гораздо сложнее, ведь продолбить необходимые отверстия в железобетоне работа не из приятных.

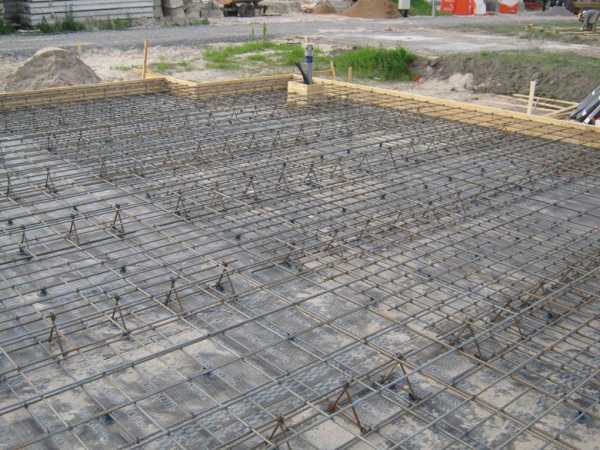

Армирование

Для того чтобы фундаментная плита была прочной, необходимо провести качественное армирование, поскольку из-за нагрузок на изгиб без соответствующего армирования плита может треснуть.

Для армирования чаще всего используется арматура диаметром 12 мм, однако если плита является очень большой и толстой, то рекомендуется использовать более толстую арматуру. Арматура укладывается таким образом, чтобы образовалась сетка с ячейками 30х30 см. Места пересечение арматуры необходимо связать с помощью вязальной проволоки и вязального крючка, либо с помощью пластиковых строительных хомутов или точечной сварки.

Армирующую сетку нужно выполнять в 2 и более слоя, которые соединяют в несколько ярусов с помощью вертикальной арматуры.

Очень важно знать, что арматура должна отступать от краев плиты приблизительно на 5 см с каждой стороны, то есть она должна быть утоплена в бетонный раствор. Чтобы сделать отступ снизу обычно используют специальные подкладки.

Бетонирование

Когда все этапы выполнены, можно приступать к завершающему этапу, то есть к заливке плиты фундамента своими руками. Как правило, чтобы получить прочную монолитную конструкцию необходимо использовать бетон, который отвечает следующим требованиям:

  • Прочность фундамента должна составлять не менее 300. Это говорит о том, что один квадратный метр плиты способен выдержать нагрузку в 300 кг.
  • Морозоустойчивость бетона должна быть не менее 200. Это говорит о том, что фундамент способен выдержать около 200 циклов заморозки и разморозки.
  • Водостойкость и текучесть должны быть не менее 4.

Производить заливку бетонного раствора лучше всего за один заход, но иногда можно производить заливку послойно. Очень важно после заливки бетона утрамбовать его с помощью специальных строительных глубинных вибраторов. Это необходимо для того, чтобы предотвратить образование воздушных подушек в бетоне.

Поверхность залитого бетона в обязательном порядке необходимо выровнять с помощью правила.

Уход за фундаментом после заливки

Большинство людей предполагает, что после заливки бетона, фундамент уже не требует никакого особого ухода, однако это не так. После заливки бетон требует особенного ухода, особенно в течение первых недель.

Очень важно в процессе застывания бетона поддерживать определенные условия влажности и температуры. Для застывания оптимальная температура воздуха на улице должна составлять +18+25 градусов.

В жаркий период фундамент необходимо накрыть каким-либо влагоемким материалом (тканью, мешковиной) и периодически смачивать его водой. Периодичность смачивания определяет индивидуально, важно только чтобы поверхность была всегда влажной.

В зимний период опалубку и все открытые места необходимо утеплить при помощи минеральной ваты, а залитый бетон необходимо постоянно обогревать (для этого используется теплый воздух или пар). Кроме того, в состав бетонного раствора в зимний период лучше всего добавлять специальные добавки.

Опалубку можно демонтировать уже по истечению полутра недель после заливки, однако приступать к возведению строения рекомендуется только набора необходимой прочности.

Основные преимущества использования монолитной фундаментной плиты

Основными преимуществами, которыми обладает фундамент, являются:

  • Фундамент способен выдерживать любую нагрузку.
  • Плита «плавает» на грунте, что позволяет максимально снизить риск появления трещин в фундаменте.
  • Высокий срок эксплуатации фундамента.
  • Позволяет сэкономить деньги на ремонте, возникающих на других фундаментах, трещин в стенах дома.

Помимо этого следует отметить и достаточно важные нюансы, которыми пренебрегать не стоит:

  • Очень важно при строительстве не забыть сделать дренажную систему, поскольку без нее фундамент рано или поздно будет подвержен разрушающему воздействию влаги.
  • Опалубку следует устанавливать так, чтобы бортики конструкции были способные выдержать нагрузку во время заливки и застывания бетона.
  • Не стоит пренебрегать песчаной подушкой, поскольку именно она позволяет равномерно распределить нагрузку от дома и фундамента, особенно во время сезонного пучения грунта.
  • Поверх песчано-гравийной подушки, перед заливкой бетонного раствора рекомендуется выполнить цементную стяжку толщиной около 5 см, что позволит качественно обустроить гидроизоляцию.

Таким образом, выполнить плитный фундамент своими руками не составляет особого труда. Кроме того, на обустройстве каркаса фундамента не рекомендуется экономить, поскольку от этого будет зависеть качество и нормальная эксплуатация плиты и дома. Помимо этого очень важно не забыть вовремя, проложить все коммуникации, так как сделать это после обустройства фундамента достаточно сложно.

profundamenti.ru

Фундамент монолитная плита под дом своими руками: важные правила

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – не пропускает воду. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции. Оптимальный вариант – полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!

domzastroika.ru

Фундамент плита своими руками: пошаговая инструкция выполнения

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

Плитный фундамент своими руками пошаговая инструкция

Для строительства плитного или монолитного фундамента может использоваться железобетонная плита. Устанавливается такая плита по полному периметру будущего сооружения и, благодаря заглублению не ниже одного метра от поверхности грунта и носит название плавающей. Простота и цельность конструкции обеспечивают высокую надежность плитных фундаментов, что позволяет использовать их при строительстве любых типов сооружений независимо от характеристик, присущих грунту на выбранном для постройки месте.

Этому типу фундаментов не страшны ни погодные условия, ни деформация грунта, ни воздействие поземных вод. Благодаря таким характеристикам, плитный фундамент для дома – пример лучшего из возможных решений, несмотря на некоторые минусы.

Плюсы и минусы плитного фундамента

Цель возвести устойчивое здание, прочное и не подверженное влиянию грунтовых вод, располагающихся даже в метре под поверхностью, достигается несколькими способами. Один из них – построить монолитный плитный фундамент. Среди очевидных плюсов:

  1. Большая величина площади опоры. Позволяет добиться снижения давления на грунт и исключить неравномерную осадку здания вместе с деформацией стен.
  2. Строительство возможно на любых грунтах.
  3. Максимально простой процесс монтажа.
  4. Отсутствие строгих требований к наличию у исполнителей специализированных знаний и навыков.
  5. Безопасность и длительность эксплуатации.
  6. Устойчивость к негативному влиянию природных явлений.
  7. Предотвращение движений грунта.
  8. Использование железобетонной плиты в качестве основы для пола первого этажа.
  9. Возможность обустроить цокольный этаж.

Несмотря на такие солидные преимущества, железобетонная плита, установленная по периметру здания, имеет также и некоторые минусы. Лидирующим недостатком считается необходимость больших финансовых вложений в строительство. Солидная стоимость обусловлена покупкой большого количества материалов и выполнением обширных земельных работ.

Однако минус можно превратить в плюс, используя плитные фундаменты в качестве основания для цоколей. Также снизить уровень вложений можно, если построить плитный фундамент своими руками, даже при отсутствии опыта в выполнении подобного рода работы.

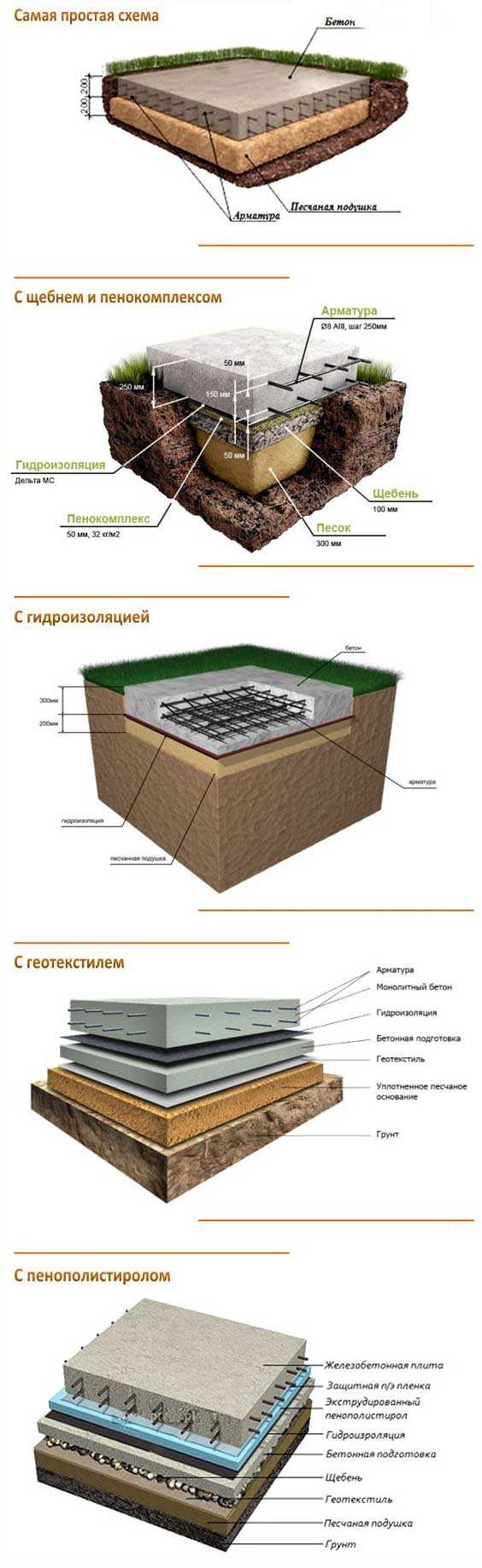

Виды плитных фундаментов

Прежде чем сделать окончательный выбор в пользу основания для будущего дома, необходимо ознакомиться с его основными видами. Ведущую роль в классификации играет глубина заложения и конструкция оснований.

Виды монолитных фундаментов по типу конструкции:

  • Обычный или плавающий. Отличается простотой технологии укладки. Располагается на подушке, толщина которой составляет не менее 15 см.
  • Монолитный сплошной плитный фундамент с ребрами жесткости. Морозоустойчивый или утепленный.
  • Гибрид ленточного и плитного фундаментов — решетчатый. Находит применение при строительстве крупных сооружений и представляет собой монолитную или сборно-монолитную решетчатую плиту.

Виды оснований по глубине

Перечень составляют незаглубленные, малозаглубленные и сильнозаглубленные конструкции. Встречается сокращенное определение, исключающее вариант незаглубленных оснований.

  • Незаглубленные. Достигает такое основание в высоту двадцати сантиметров. Его толщина обычно составляет от тридцати до пятидесяти сантиметров. Если строительство не ведется на скальных породах, то возможно возведение только строений легкого типа. Преимущества незаглубленных фундаментов – отсутствие деформации, независимо от погодных условий и сезона.
  • Малозаглубленные. Для их строительства необходимо снять плодородный слой почвы и тщательно уплотнить грунт.
  • Сильнозаглубленные. Предназначены эти основания для зданий с подвальными помещениями внушительных размеров. Устойчивость строение приобретает благодаря отсутствию опасности разрушения или деформации конструкции.

Основной критерий при выборе вида и типа основания – обеспечение прочности и возможности длительной эксплуатации строению. Если грунт характеризуется особыми показателями глубины промерзания и свойствами, то во время морозного пучения конструкция может просесть, а стены получить трещины. Избежать подобной ситуации помогает выбор столбчато-незаглубленного основания.

Этот вариант обеспечивает подъем дома над поверхностью и отсутствие смен напряжений. Окончательный выбор в пользу обычного монолитного фундамента, столбчато-незаглубленного, или решетчатого, отражается в проектной документации, учитывающей действующие положения нормативных документов.

Список инструментов

Для выполнения земляных работ лучше пользоваться услугами спецтехники. Вручную выполнить такую задачу сложно. Что касается выравнивания стен, дна и горизонта, то эта работа может быть выполнена и собственными руками. В целом, устройство плитного фундамента потребует:

  1. Бетономешалку;
  2. Тачку, в которой можно будет перевозить материалы и готовый раствор бетона;
  3. Лопаты и ведра;
  4. Уровень строительный;
  5. Измерительная рулетка;
  6. Мастерки;
  7. Угольники;
  8. Расшивки и трамбовки;
  9. Сварочный аппарат.

Любая пошаговая инструкция, пример которой можно легко найти в сети, рекомендует обязательно осуществить проектирование плитного фундамента на основе технического задания. При этом учитывается внешняя нагрузка, вероятные воздействия, особенности, которыми отличается конструкция. Также берутся во внимание архитектурные особенности сооружения, необходимая несущая способность, возможная минимизация трудовых и материальных затрат.

Таким образом, проект основывается на инженерно-геологических изысканиях территории строительства оптимальных технико-экономических решениях. Рискнувший построить плитный фундамент своими руками может найти руководство по проектированию плитных фундаментов и создать проект самостоятельно. Но эта задача требует опыта и профессиональной подготовки. Поэтому лучше доверить создание проекта специалистам профильной компании.

1 Этап. Расчет толщины фундамента

Правильно проведенный расчет толщины основания для будущего строения, обеспечивает не только высокую прочность, но и возможность наиболее точного определения необходимого количества строительных материалов. Выполняться каждый расчет должен в соответствии с утвержденными нормативными документами (СНиП и ГОСТ).

Если принято решение строить плитный фундамент своими руками, то расчет толщины плиты производится с учетом:

  1. Толщины арматуры;
  2. Промежутков между арматурными сетками;
  3. Толщины слоя бетона, располагающегося под (над) арматурными стеками.

Наиболее простой пример расчета — суммирование указанных показателей. Корректировать полученные цифры может состав грунта и равномерность залегания пород. Минимальный показатель в 60 см также изменяется в зависимости от веса сооружения. Если здание возводится из кирпича, то его основание превышает по толщине фундамент строения из пенобетона минимум на 5 см.

Каждый этаж кирпичного дома увеличивает толщину конструкции до 40 см. Постройка из пенобетона с каждым этажом добавляет до 35 см. Таким образом, для получения точных показателей необходимо учитывать множество важных факторов. Поэтому такое ответственное дело, как расчет толщины основания, разумнее доверить специалистам.

2 Этап. Разметка и земляные работы

Не менее важным, чем процесс проектирование и проведение соответствующих расчетов, является этап расчистки участка. Собственно, устройство плитного фундамента начинается с выравнивающих рельеф работ, мероприятий по подсыпке и трамбовке почвы с помощью виброплощадки. Только после них возможен расчет основания, где учитывается усадка, нагрузка на плиту, усадка, крен или деформации. Расчистка заключается в уборке верхнего слоя грунта вместе с растительностью. Далее проводится разметка.

3 Этап. Глубина котлована

После того, как выполнены все подготовительные работы и произведен расчет толщины основания, строительство плитного фундамента переходит к решению следующей задачи – вырыть котлован. Рекомендуемая глубина составляет до полутора метров. Если грунт слишком слабый (торф), то котлован лучше вырыть глубже. Важно помнить, что оптимальная глубина, на которую роется котлован, должна быть больше, чем глубина промерзания грунта. Остается сделать поверхность ровной с помощью строительного уровня и утрамбовать поверхность.

4 Этап. Песчано-гравийная подушка

Котлован вырыт, поверхность ровная, без кренов и деформаций. Следующий этап, который рекомендует пошаговая инструкция после монтажа дренажной системы – укладка песчано-гравийной подушки, заполняющей котлован. Ее также называют дренажной подушкой. Толщина песчаного слоя и слоя из гравия варьируется в зависимости от характеристик грунта и предполагаемого веса строения.

Как пример: толщина подушки для легких построек достигает 15 см, толщина под гараж – 25 см. Если постройка отличается внушительными размерами и будет возводиться из кирпича, то в данном случае толщина песчано-гравийной подушки должна достигать полуметра.

Компенсирующий невысокую плотность грунтов щебень, укладывается слоем, толщина которого составляет 20 см. Затем насыпается слой песка. Его толщина составляет 30 см. Песок гарантирует, что нагрузка на грунт будет равномерной. Каждый слой необходимо утрамбовывать и хорошо увлажнять. Дальнейшие работы по укладке коммуникаций могут повредить песчаный слой. Для предотвращения подобной ситуации используется цементная стяжка. Толщина стяжки – 100 мм. Встречается пошаговая инструкция, в которой приводится пример стяжки толщиной 500 мм.

5 Этап. Гидроизоляция

Независимо от того, какой тип основания выбран, будь то простой монолитный фундамент или плитный фундамент с ребрами жесткости, перед тем, как устанавливать опалубку, потребуется укладка гидроизоляции. Лучший пример гидроизоляции – рубероид или полиэтиленовая пленка, специально предназначенная для этих целей. Оберегающая песчаный слой подушки стяжка – обязательное условие для начала работ по укладке гидроизоляции.

На стяжку, покрывающую песчано-гравийную подушку, укладывается рулонная гидроизоляция. Толщина слоя составляет не менее 6 см. Используется битумная, полимерная, либо полимерно-битумная. Пример наиболее низко затратного материала – рубероид или полиэтиленовая пленка – также хорошо послужит для крепления к опалубке вместо обработки плиты битумной мастикой. Некоторые специалисты рекомендуют сделать два слоя, состоящие из полиэтиленовой пленки и любого другого материала, предназначенного для гидроизоляции.

6 Этап. Опалубка и заливка раствором

Если пошаговая инструкция рекомендует устанавливать опалубку после укладки гидроизоляции, то здесь потребуются некоторые уточнения. Опалубка понадобится уже на этапе укрепления подушки слоем песчано-бетонной стяжки.

В том случае, когда основание представляет собой готовую плиту, достаточно, на первый взгляд, арендовать кран и конструкция будет установлена без лишних хлопот. Однако на практике для готовой монолитной плиты также требуется бетонированная стяжка. И здесь понадобится опалубка. Оптимальное время ее монтажа – завершение дренажных работ.

Опалубка может быть взята в аренду, что не всегда доступно и выгодно. Можно ее установить самостоятельно. Расчет толщины досок, проверенный на практике, показывает, что оптимальная толщина материала составляет 30 мм. Дополнительно следует учесть укосы. Опалубка устанавливается с опорками. Чтобы во время бетонирования конструкция не развалилась, ее прочность стоит проверить уже на текущем этапе. Для этого опалубка должна получить сильный удар ногой. Расчет простой. Если опалубка выдержит такое испытание, то в дальнейшем, особенно во время бетонирования, с ней проблем не будет.

Во время монтажа опалубки производится закладка теплоизоляционного материала по периметру, для чего ранее котлован был предварительно увеличен по ширине. Обычно теплоизоляция представляет собой листы пенопласта.

Заливка раствором происходит в несколько этапов. Первый слой или стяжка подушки, предназначенная для защиты от деформаций. Второй слой — выполняется заливка с помощью раствора из бетона и песка после укладки гидроизоляции. Толщина слоя, защищающего гидроизоляционные материалы от повреждений и деформаций, должна быть не менее 4 см. Третий слой – заливка осуществляется в один прием после монтажа арматурной сетки.

7 Этап. Делаем каркас из арматуры

Следующий важный этап работ предусматривает армирование плитного фундамента с помощью монтажа арматуры. Процесс армирования состоит из нескольких шагов. Первый шаг – проводится расчет, какой должна быть арматура. Рекомендованная толщина составляет 16 мм. Арматура может быть и 14 мм толщиной. Но этот показатель считается не самым лучшим. Расчет выполняется заранее, причем его осуществление стоит доверить профессионалу. От точности полученных данных зависит насколько будет прочным и долговечным не только само основание, но и весь дом.

Арматура укладывается в два ряда. Шаг работы равен 30 см, ячейка каркаса – 20 см. Связка прутьев выполняется крюком с использованием стальной проволоки. В итоге арматура формирует две сетки. Верхняя сетка располагается в 5 см от поверхности плиты. Нижняя сетка удалена от подушки также на5 см. После того, как арматура смонтирована в каркас, может производиться заливка фундамента.

Выбор материала для заливки осуществляется по нескольким показателям:

  • Прочность. Пример соответствующего требованиям класса прочности – М300.
  • Водонепроницаемость. Коэффициент должен превышать W8.
  • Морозоустойчивость. Здесь лучший пример показывает показатель от F200.
  • Подвижность. Лучший показатель П3.

Кроме того, необходимо учитывать правила выдержки плиты с учетом температурного режима. Котлован с залитым третьим слоем нельзя оставлять без присмотра. Плита должна быть выдержана до полного высыхания не менее месяца. В условиях низких температур, ее накрывают полиэтиленовой пленкой. В жаркое время года основание поливается водой. Оставленная по бокам гидроизоляция обязательно должна быть распределена по стенкам готового основания и закреплена.

Таким образом, обустройство плитного фундамента собственными руками – вполне выполнимая задача. Технология доступная и простая. Если выбору основания предшествовал грамотный расчет, учитывающий все характеристики территории, а также будущей постройки, то порция терпения и неторопливость при переходе от одного этапа к другому, придадут конструкции ожидаемую прочность и надежность. А вместе с ней и будущему строению.

homeframe.ru

Как делать фундамент плита под дом: устройство своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

пошаговая фото инструкция, технология, схемы

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

Оглавление:

  1. Описание разных видов
  2. Фундамент своими руками
  3. Советы и рекомендации
  4. Какие ошибки часто допускаются?

Особенности

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

1. Ленточный.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

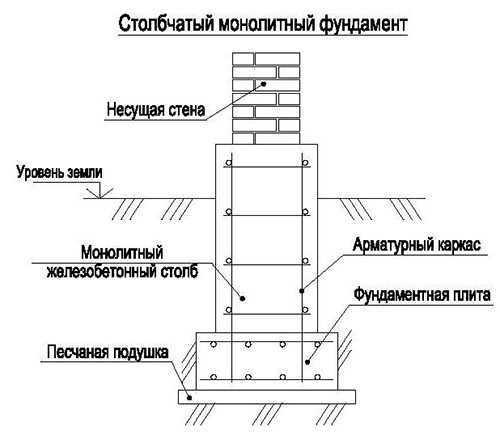

2. Столбчатый.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

3. Плитный.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

  • Проблемные почвы.
  • Для домов из тяжелых материалов (бетон, кирпич, камень).
  • Для построек на ровной местности.

Пошаговая инструкция

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

1. Разметим площадь будущего дома по схеме.

2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.

3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.

5. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.

4. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.

6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.

7. Уложим слой теплоизоляции.

8. Монтируем арматуру.

9. Устанавливаем опалубку.

10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.

11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Нюансы и рекомендации по заливке

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

stroitel-list.ru

Монолитная плита фундамента своими руками для дома: Пошаговая инструкция возведения +Фото

Монолитный фундамент – это цельная железобетонная плита, которая очень прочная и может выдерживать большие нагрузки. Массивный монолит возможно не понадобится при строительстве каркасного дома иди здания из бруса. Если состояние почвы позволяет, то в данном случае можно обойтись и ленточным фундаментом достаточного заглубления.

Дорого, но монолитная плита  необходима для тяжелого дома

Да, это один из самых дорогих фундаментов, однако, если планируется возводить тяжелую кирпичную конструкцию, монолит — это то, что надо.

Кроме того, это отличный вариант для тех, кто на участке застройки обнаружил грунт с неравномерными перемещениями, высоким уровнем грунтовых вод. Отлично показывает себя данный тип фундаментов в районах с частотными осадками, сильными морозами и резкими колебаниями температуры.

Виды монолитно-плитного фундамента и фото

  1. На песчанной подушке
  2. С щебнем и пеноплексом
  3. С гидроизоляцией
  4. С геотекстилем
  5. С пенополистиролом



Расчет

Толщина монолитной плиты высчитывается в зависимости от веса дома и характеристик грунта. Она может достигать до 40 см. Исходя из толщины плиты и ее размеров, вычисляют необходимый объем, который нужно будет залить.

Этапы возведения своими руками

Возведение монолитного фундамента не требует привлечения строительной техники, технология его устройства своими руками приведена ниже. Прочность и надежность будущего основания дома будет напрямую зависеть от соблюдения технологии и качества используемых материалов..

1 Этап. Подготовка участка.

Подготовка участка. На данном этапе происходит выравнивание поверхности грунта и удаление слоя растительности.

2 Этап. Разметка Фундамента

Разметка фундамента. Это важный этап. Тщательно выверяются углы основания.

3 Этап. Рытьё котлована

Котлован. Глубина котлована под монолит будет варьироваться в зависимости от толщины плиты и глубины заложения. Рытье выполняется вручную (довольно трудоемкий процесс) или при помощи экскаватора. Если вы привлекали технику, то глубину котлована нужно сделать несколько меньше необходимой, так как дно котлована все-таки потребуется выравнивать вручную. Дно котлована – это основание будущей железобетонной плит. О каких-либо неровностях не может быть и речи, так как это повлечет деформацию основания и потерю прочности из-за неравномерности нагрузки.

Песчаная подушка. Составляет в среднем около 20 см. Нуждается в утрамбовке и выравнивании. Может использоваться и щебень или смесь с песком.

4 Этап. Монтируем опалубку

Опалубка. Деревянная опалубка нуждается в гидроизоляции. При использовании сборной металлической гидроизоляционные работы проводить не потребуется. Опалубка должна быть достаточно прочной, чтобы выдержать давление бетонной смеси. Дополнительно устанавливаются удерживающие распорки.

5 Этап. Гидроизолируем и утепляем

Гидроизоляция. Дно и при необходимости – стенки будущего фундамента. Если климат морозный, используем утепление фундамента.

6 Этап. Арматурный каркас

Арматурный каркас. Обычно он представляет металлическую сетку, уложенную в два ряда параллельно. Не забывайте, что на также данном этапе монтируются отводы коммуникации.

7 Этап. Производим заливку фундамента

Заливка. Производится в один этап. Основа монолитного фундамента – бетонная смесь. Качество будущего фундамента и его прочность напрямую зависит от показателей качества используемой смеси.

После высыхания фундаменты опалубка снимается. При необходимости производится гидроизоляция (если не делалась ранее) и утепление.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Плита фундамент своими руками для дома – Фундамент плита своими руками пошаговая инструкция по расчетам и строительству

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
