Пленочный подогрев пола – Пленочный теплый пол — описание, как выбрать и установить своими руками!

виды, выбор, цены и монтаж своими руками

Пленочный теплый пол хорош тем, что при его укладке можно обойтись без «мокрых» работ, то есть стяжка не нужна. На укладку греющей пленки уходит всего несколько часов даже у человека без особой квалификации. К тому же их можно монтировать на стены, потолок и необязательно на линейную поверхность: они неплохо себя проявляют и на изогнутых плоскостях.

Система пленочный теплый пол: назначение и состав

Инфракрасные пленки могут решить проблему экстренного обогрева. Они не требуют длительной процедуры монтажа, имеют достаточный запас прочности. В самом простом варианте можно купить мобильный теплый пол и положить его под ковер или на холодную стену и наслаждаться теплом. Мобильный теплый пол — та же пленка, которая используется для укладки под напольное покрытие. К ней прикреплен аналогичный термостат управления, при помощи которого задается температура поверхности коврика. Но это — выход на экстренный случай или переносной вариант.

Мобильный пленочный теплый пол — греющая пленка с проводами и терморегулятором

Для постоянного подогрева пола потребуется больше усилий, да и средств тоже. Но затраты времени невелики: в одном помещении средних размеров любой человек «с руками» может уложить пленочный пол за один день (без учета времени на укладку финишного покрытия).

Система пленочный теплый пол состоит из терморегулятора и подключенных к нему пленочных нагревателей. Также необходим датчик температуры пола, который располагают между нагревательными элементами на полу, а провода от него подсоединяют к определенным контактам на терморегуляторе. Терморегуляторы бывают разных модификаций и имеют разный функционал, но основная задача любого — отслеживать по показаниям датчика температуру пола и корректировать мощность нагрева в соответствии с заданными вами параметрами.

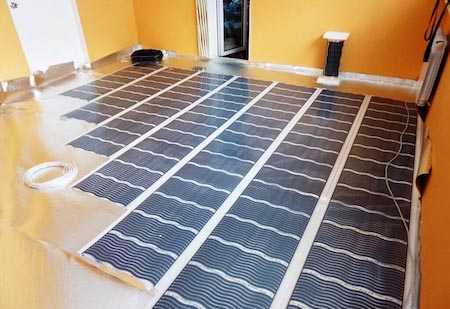

Пленочный теплый пол довольно легко и быстро монтируется

Терморегулятор устанавливают на стену в удобном месте. К нему нужно будет подвести питание 220 Вольт, поэтому обычно выбирают место недалеко от розетки — тянуть провода почти не нужно. Тут, кстати, есть один нюанс: если мощность теплого пола больше 2 кВт, необходимо произвести подключение через отдельный автомат защиты.

Виды пленок

Существуют два вида пленок для теплого пола: инфракрасные (карбоновые или графитовые) и биметаллические (алюминиевые и медные) конвективные. Как понятно из их названия, они отличаются не только материалом изготовления, но и способом обогрева. Что их объединяет, так это исполнение: греющие элементы толщиной в несколько микрон запаяны с двух сторон в прочную пленку. Ток к этим элементам подводится при помощи расположенных по бокам плоских токоведущих жил/шин. При прохождении тока через нагревательный элемент выделяется тепло. Только длина волн разная: ИК диапазон и тепловой.

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Инфракрасные пленочные полы: свойства и особенности

ИК греющие пленки излучают тепло на 90% состоящее из длинных волн инфракрасного диапазона. По ощущениям и воздействию оно схоже с солнечным светом. Оказывает оздоравливающее воздействие на организм, нормализует состояние нервной системы, ионизирует воздух в помещении, создавая неблагоприятные для развития бактерий и микроорганизмов условия, уничтожая неприятные запахи. В общем, установив инфракрасные обогреватели, вы не просто греетесь, но и улучшаете состояние здоровья и расслабляетесь (есть и такой эффект). Заманчиво, конечно, но… стоят такие системы недешево: от 20-25$ за квадратный метр. Плюс к этому стройматериалы (теплоизоляция + жесткое основание под мягкие напольные покрытия) и терморегулятор. В общем, система недешева.

Недостатком этого вида обогревателя является «боязнь запирания»: если на обогреваемый участок поставить мебель или другой крупный предмет, нагреватель из-за плохой теплоотдачи перегреется. Если предмет простоит достаточно долго, фрагмент выйдет из строя. Поэтому при монтаже, под те зоны, где стоит мебель или крупногабаритная техника, пленочный материал не укладывают.

Ширина рулона может быть 50 см, 80 см, 100 см

Рулоны этого материала бывают разной ширины — от 50 см до 1 м, толщина их может быть от нескольких микрон до нескольких миллиметров. С шириной все ясно — выбираете наиболее подходящую вам по размерам: покрывать желательно максимальную поверхность, но полосы перекрываться не должны. С толщиной пленки есть нюансы. Некоторые производители утверждают, что лучшие — самые тонкие пленки, но в этом можно усомниться. Скорее всего, чем тоньше слой карбона, тем скорее он выйдет из строя. Также при укладке под ламинат, паркет или другое напольное покрытие, присутствует постоянное, хоть и незначительное, трение. И слишком тонкая защитная оболочка повредится с большей вероятностью, чем более плотная, хотя тут все зависит от материала. Производители говорят о том, что тонкая пленка не «ворует» высоту помещения. Относительно этого утверждения также возникают сомнения: вряд ли что кто-нибудь заметит разницу в пару миллиметров даже при невысоких потолках. Вывод: пленка должна быть плотной, а не тонкой.

Виды ИК пленочных полов

Сегодня большую часть этого сегмента рынка занимают полосатые карбоновые пленки. В них карбоновая паста нанесена на пленку в виде полос разной ширины. Полосы сгруппированы в блоки по несколько штук (до 20). По линиям между блоками их можно резать. Блочное строение удобно при монтаже: отрезаете нужную длину. Полосы карбона подключены параллельно, и это плюс: при повреждении одной или нескольких, остальные продолжают работать. Вроде все хорошо, но при значительной зоне повреждения большой участок не греется, а это уже не радует.

Данного недостатка лишены пленки со сплошным карбоновым напылением. Они также разделены на блоки определенной длины, но карбоновая паста (или карбоново-графитная) распределена по всей поверхности пленки в блоке. При повреждении пленки, зона вокруг разреза или дырки имеет чуть более низкую температуру, зато на остальном пространстве показатели остаются неизменными. В результате, при повреждении, обогрев уменьшается в небольшой локальной зоне.

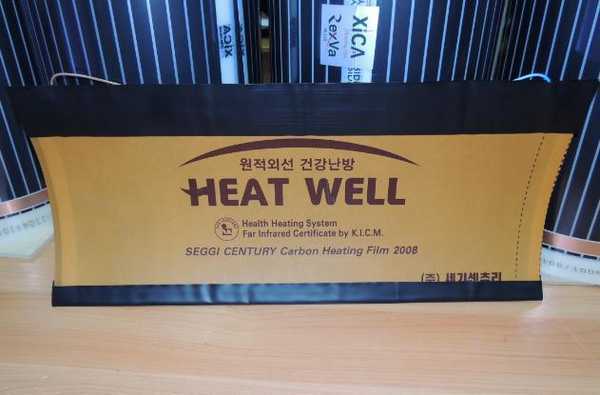

Пленочный теплый пол Heat Well со сплошным напылением карбона

Разницу между ними вы можете увидеть в видеосюжете ниже, где проводились испытания разных пленочных греющих материалов корейской фирмы HEAT PLUS. Кстати, эта фирма гарантирует работу своих пленочных полов на протяжении 50 лет. Очень неплохие показатели.

Есть еще один плюс у сплошного нанесения карбона — если сделать тепловые снимки разных типов теплых плов, то разница в обогреве заметна. В случае кабельных теплых полов, излучение имеет не самую большую интенсивность, у полосатого пленочного теплого пола заметны зоны разной интенсивности, а у сплошного напыления, естественное излучение ровное во всем блоке (смотрите картинку ниже). Второй вариант быстрее  и равномернее нагревает поверхность, что для ламината и деревянных покрытий очень важно.

Как выглядит теплый пол разного исполнения в тепловизоре

Есть еще один вид этого материала: специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл» из Черкасс. Отличается от всех других наличием фабричной перфорации для лучшей адгезии всех слоев пирога. По всей поверхности нагревательного мата разбросаны сквозные отверстия, через которые плиточный клей сцепится с черновым полом или подложкой.

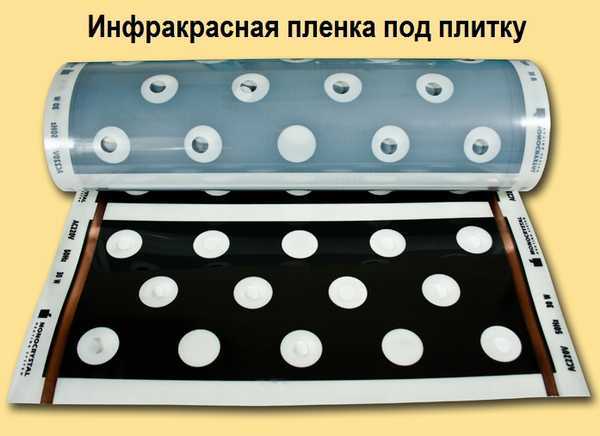

Специальные пленочные теплые полы под плитку

Вот технические характеристики этой пленки:

• Пиковая мощность: 200±40 Вт/м²
• Среднесуточная потребительская мощность с терморегулятором: 50±10 Вт/м²
• Температура на поверхности нагревательного элемента не более: 50°С
• Температура плавления пленки не менее: 250°С
• Толщина: 0,35±0,1 мм
• Ширина: 0,6±0,005 м
• Длина одного элемента при монтаже не более: 13 м
• Минимально допустимы радиус сгиба: 50 мм
• Стоимость 1 м² —10$

У других производителей таких пленок мы не нашли, а вариант показался интересным.

Для сравнения приведем технические данные пленочных теплых полов RexVa (пленка называется Xica).

• мощность — 150 Вт/м² или 220 Вт/м²
• толщина — 0,338 мм
• температура нагрева: 45°С
• ширина 100 см, 80 см, 50 см.
• стоимость 1 м² 20-21$

Продается любая пленка в комплекте с некоторым монтажным набором: контактами и битумной изоляцией, в некоторые входят также соединительные провода.

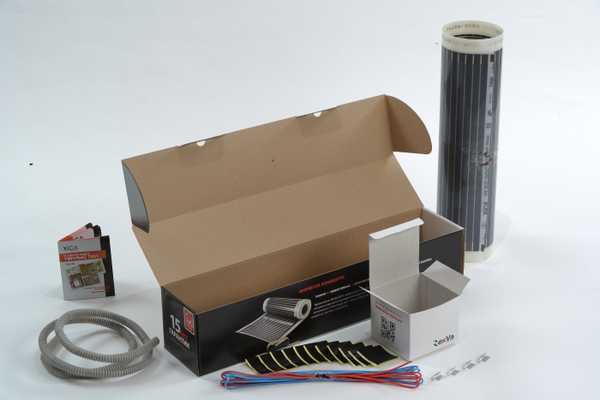

Комплект пленочного теплого пола

На рынке появилась еще новые пленочные полы с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке. Эта пленка продукт все той же корейской фирмы RexVa и стоимость ее 23$ за квадратный метр.

Особенности выбора

Относительно толщины пленки мы уже говорили. Кажется, более целесообразным покупать пленку не тоньше 3 мм. В США и Европе, где они используются давно, стандартом считается толщина 0,338 мм. Почему некоторые делают тоньше? Расходуется меньше материалов, следовательно, себестоимость ниже, а прибыли — выше.

Далее, нужно обратить внимание на равномерность графитного слоя. Он должен быть однородным и совершенно непрозрачным: чем больше толщина слоя, тем дольше срок эксплуатации. А если слой тонкий настолько, что светится, то вряд ли греть такая пленка будет долго. Так что смотрим через кусок пленки на свет, и если графит просвечивается — это не наш вариант.

При выборе обратите внимание на плотность карбонового слоя и на состояние шины

Обращаете внимание на медную шину сбоку пленки. Она должна иметь достаточную плотность и ширину, чтобы обеспечивать надежный контакт с карбоном. Нормальная ширина шины — 13-15 мм, меньшая может говорить о низком качество пленки. Если провести по пленке пальцем поперек, то шина ощущается как чуть более толстая — это нормально.

Обратите внимание на поверхность токоведущей шины. Она должна быть ровной, гладкой, блестящей, без разводов и следов окисления. В пленочных полах нормального качества, через медь карбоновые полосы не просвечиваются и не ощущаются (есть подделки, у которых вместо шины наклеена фольга, и тогда каждая полоска прощупывается).

Существует еще одна тонкость в конструкции шины. В дешевых пленках в карбоновую пасту добавляют серебро, обеспечивая этим очень маленькое ее электрическое сопротивление. Это дает качественный контакт с шиной, но карбоновая часть горячая, а шина — холодная, что ухудшает контакт. Со временем шина может отслоиться и будет проскакивать искра, мощность нагрева упадет.

В результате работы над этой проблемой была разработана специальная конфигурация шины с антиискровой сеткой, которая выглядит как сеть полос из серебра на стыке карбонового покрытия и медной шины. При таком построении контакта расслоение практически исключено, и искры не будет. Серебряная сетка есть в пленочных теплых полах Caleo («Калео»). Судя по отзывам, работает такой обогрев надежно. Единственный минус — высокая цена.

При выборе греющей пленки обратите внимание на медную шину (кликните для увеличения размера)

Есть еще один нюанс. Продаются греющие пленки с прозрачными промежутками между блоками/полосами, и с мутноватыми, молочного цвета. Разница тут в принципе соединения. Прозрачные получаются при использовании клея, а мутные — при ламинировании. Не вдаваясь в тонкости: клеевые прозрачные через полгода эксплуатации становятся ломкими (клей пересыхает), а ламинированные эксплуатируются годами.

Как укладывать пленочный теплый пол

При любом отоплении важно как можно большее количество тепла направить в помещение и избежать его потерь. Поэтому, при условии, что черновой пол ровный (допустимый перепад высот 1 см на метр), укладку пленочного пола начинают с теплоизоляции. Она обычно состоит из демпферной ленты, которую укладывают с заходом на стены и теплоизоляции пола. На пол стелить можно рулонный материал, можно в виде плит. Для повышения уровня теплоотдачи желательно использовать теплоизолятор с отражающей поверхностью (металлизированной). О том, какие материалы лучше использовать при укладке читайте тут.

Элементы теплоизоляции укладываются вплотную без зазоров и щелей. Крепить их можно скотчем, клеем. Если толщина утеплителя небольшая, допустимо использование скоб. При использовании пенополистирольных плит, можно закрепить их специальными дюбелями. Стыки после укладки проклеивают скотчем.

Теперь расстилам пленку. Обычно она располагается контактами к той стене, где будет располагаться терморегулятор. Полотнища пленки могут находиться на расстоянии в несколько сантиметров друг от друга, но перекрывать друг друга они не должны ни в коем случае.

Подключение электрической части

На рисунке, расположенном ниже, приведены схемы подключения — применять можно обе.

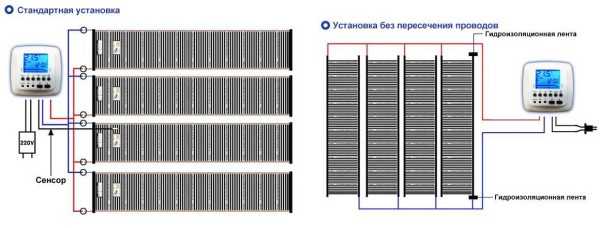

Две схемы подключения пленочного теплого пола (кликните для увеличения размера)

Шины, которые не будут использоваться при подключении, закрывают снизу и сверху слоем изоляции. Электрическое соединение шины и проводов, может быть осуществлено через специальные обжимные контакты, к которым затем присоединяют провода, или пайкой. Если вы в какой-то мере владеете пайкой, лучше к шинам провода припаять, а затем заклеить места изоляцией — это более надежный вариант (если паять умеете). В другом случае используйте контакты, которые идут в комплекте. Для их установки понадобятся только пассатижи.

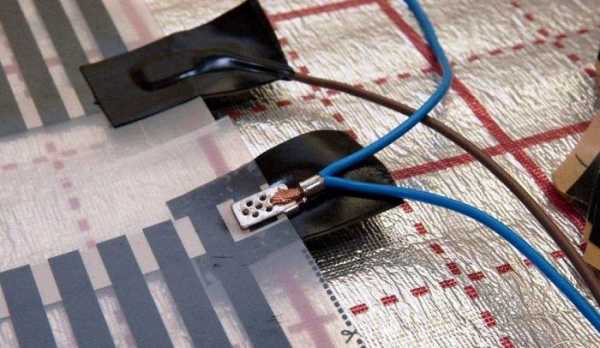

Контакт располагаете снизу и сверху от медной шины (одна часть оказывается под пленкой), пассатижами хорошо зажимаете. Проводник очищаете от изоляции примерно на 1 см. Оголенный провод вставляете в разъем контакта, установленного на шине, и тоже зажимаете. Проверяете соединение на прочность (подергайте). Если все держится надежно, закрываете с двух сторон изоляцией.

Аналогичным образом устанавливаете контакты во всех нужных точках. Теперь нужно неиспользуемые при подключении открытые срезы шин заизолировать при помощи кусков битумной изоляции, которая тоже идет в комплекте. Потом заводите провода на установленный на стене терморегулятор, подключаете их по схеме и приступаете к установке датчика температуры. Его располагают между нагревательными элементами на расстоянии 50-100 см от стены. Провода подключают к терморегулятору, но к другим клеммам.

Далее, к терморегулятору нужно подключить питание (делать это должен электромонтер или обученный человек, имеющий разрешение на проведение таких работ). Теперь можно проводить испытание системы пленочного теплого пола. Включаете и выставляете температуру 30^оС, проверяете нагрев полос. Если все греется равномерно, контакты не искрят и не «пахнут», можно приступать к монтажу напольного покрытия.

Напольное покрытие

При использовании греющей пленки для подогрева пола, самый простой монтаж напольного покрытия — под ламинат. Чуть сложнее с  керамической плиткой и плитами керамогранита. В принципе прямо на пленку можно укладывать плиточный клей и саму плитку. Так и нужно поступать, если используете пленку типа «Монокристалл» с перфорацией. Все, что можно сделать — усилить конструкцию слоем армирующей сетки. Одно условие — слой клея и плитки должен быть больше 2 см. Это нужно для создания достаточно жесткого слоя, предотвращающего повреждение пленки. Такая толщина также станет гарантией нормального распределения тепла по всей поверхности. При укладке под ламинат на пленку настилают подложку (заменить можно полиэтиленовой пленкой), а сверху уже настилать доску. И, разумеется, работы нужно проводить осторожно.

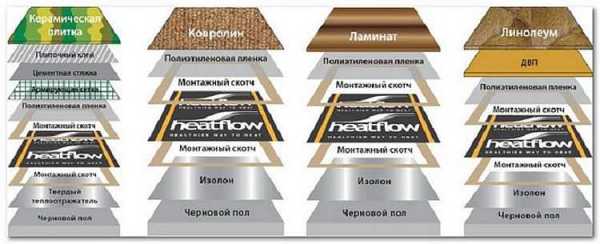

Как укладывать пленочный теплый пол под разные типы покрытия

Чуть сложнее будет с мягким покрытием. Под линолеум, ковролин и т.п. потребуется уложить жесткое основание. Это может быть фанера, OSB, ГВЛ (лучший вариант) и т.д. Эти плиты укладывают на расстеленную сверху полиэтиленовую пленку или что-то схожее с подложкой под ламинат (предотвращает повреждение пленки в результате трения). Крепят их саморезами, гвоздями, дюбелями — в зависимости от типа чернового пола. Естественно, нужно при этом не повредить шины (их видно через пленку) и разрушить как можно меньше карбоновых полос (вот тут и проявятся плюсы пленочных полов со сплошным напылением). После того как подложка уложена, можно настилать финишное покрытие. Все, монтаж пленочного пола с инфракрасным излучением закончен. Можем греться.

О том, как выбрать финишное покрытие на теплый пол читайте тут.

Резистивный пленочный пол

Теперь поговорим о пленках для теплого пола, которые имеют не самое большое распространение, но, тем не менее, существуют. В них, как и в греющих кабелях, тепло вырабатывается при прохождении по медному или алюминиевому проводнику. Но проводник имеет вид не привычной для нас жилы кабеля, а множества тонких полос металла, запаянных в два слоя полимерной пленки. Ширина полос невелика, расстояние между ними тоже маленькое — 1 мм, так что с большого расстояния смотрится как сплошная металлическая пленка. К этим полосам ток подводится тоже при помощи шин, расположенных сбоку. Эта термопленка также имеет блочное строение, но используется при этом конвективный способ передачи тепла. То есть сначала греется проводник — полоски металла, от них нагревается расположенный выше пол, а от пола уже тепло излучается в воздух.

Резистивный пленочный теплый пол пока не нашел широкого распространения (кликните для увеличения размера)

Резистивные пленки «дружат» только с сухим методом укладки и под плитку не подходят. Зато их можно укладывать под ламинат, ковролин и линолеум. Бояться они деформации и проколов, поэтому обращаться с ними нужно аккуратно — не перегибать и не искривлять.

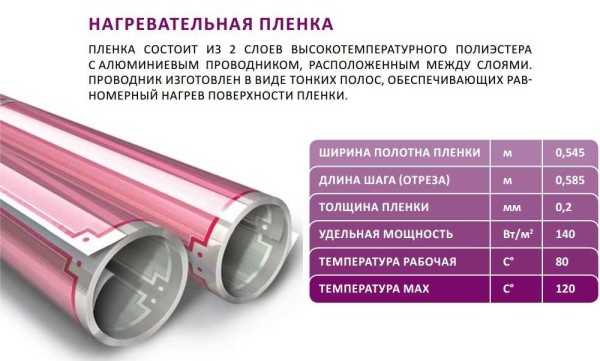

Строение резистивной пленки для подогрева пола

Выпускают такую пленку не так много фирм. Одна из них — Teplofol-nano. При устройстве теплого пола с этой пленкой вся последовательность слоев и принципы монтажа остаются неизменными. Единственное отличие — нельзя использовать этот вид под плитку, а остальные напольные покрытия можно укладывать сразу на греющую пленку, положив при необходимости полиэтиленовую пленку или подложку, чтобы избежать повреждения (хрупкая она).

Итоги

Система «пленочного» отопления несложна для исполнения и собирается быстро. Даже не имея навыков, пленочный теплый пол в комнате можно сделать за один день — может спасти в аварийной ситуации. Возможно, вас заинтересует статья о том, какими бывают инфракрасные обогреватели для пола или кабельные системы отопления.

teplowood.ru

инструкция по укладке и подключению

electric-220.ru

Пленочный теплый пол электрический: особенности монтажа

Идеальное решение: тёплый пол на лоджии

Ещё пару десятков лет назад, подогреваемые полы можно было увидеть только в дошкольных детских учреждениях, да некоторых объектах здравоохранения. Тогда они были только водяными, работающими от центрального отопления. Но сегодня, когда есть более широкий ассортимент подобных систем, пол с подогревом перестал быть чем-то экстраординарным.

Особое место среди предлагаемых потребителю вариантов, занимает электрический тёплый пол плёночный. Что это за технология, и как она работает? Всё, что нужно об этом знать, вы найдёте в данной статье.

Особенности плёночного обогрева

Своё название, плёночный электрический тёплый пол получил благодаря греющему элементу, который представляет собой достаточно тонкую плёнку. Она имеет многослойную структуру, которая состоит из углеродных (карбоновых) нагревательных элементов с медными токопроводящими шинами, запаянными с двух сторон полимерным материалом. Собственно, он и формирует полотно.

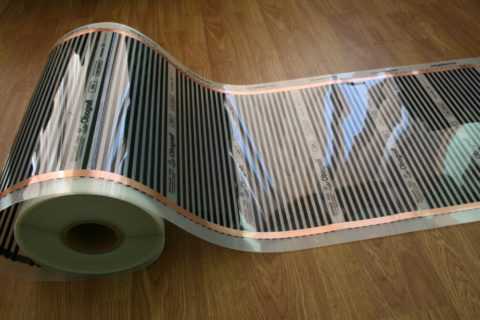

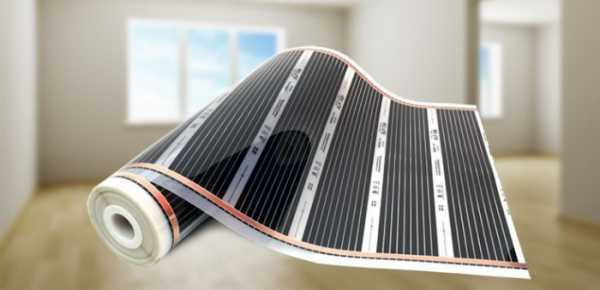

Полотно ИК-плёнки в рулоне

Итак:

• Его ещё обозначают термином «инфракрасная» (ИК) плёнка. Откуда взялось такое название? И почему его не применяют к другим греющим элементам, хотя из школьного курса физики всем известно, что инфракрасное излучение возникает при любом нагреве – взять хотя бы те же батареи?
• Всё дело не в факте выработки ИК-излучения, а в его количестве. У обычных приборов очень низок процент его передачи, а объём инфракрасного тепла увеличивается только при увеличении площади нагревателя.
• Греющая плёнка отличается тем, что она вырабатывает такое количество излучения, которое в несколько раз превышает свою площадь. Поэтому, чтобы обогреть комнату, нет необходимости закладывать плёнку по всей площади пола. Достаточно расположить её только по центру, оставив периметр помещения свободным.

Принцип работы системы прост: подаваемое по медным шинам напряжение, активирует работу греющих элементов. Вырабатываемые ими инфракрасные лучи, скапливаются под покрытием пола, и он не только нагревается сам, но и отдаёт тепло в комнату. При этом тёплый плёночный электрический пол даёт равномерный нагрев, благодаря чему в помещении создаётся оптимальный микроклимат.

Варианты обогреваемых поверхностей

Одним из основных преимуществ такой системы, считается возможность её внедрения в пол с абсолютно любой конструкцией – от монолитного до каркасного. ИК-плёнку можно монтировать в том числе и на вертикальные поверхности, чем она выгодно отличается от того же водяного пола. Благодаря этому, обогреть можно, к примеру, холодную наружную (угловую) стену в квартире, или скаты кровли изнутри мансарды.

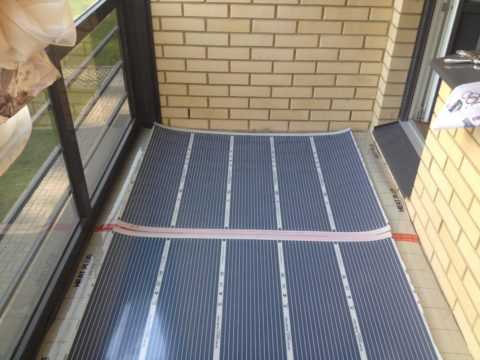

А для обогрева балкона или лоджии, которые из-за нехватки жилой площади в квартирах люди стремятся приспособить под комнаты – это вообще, наилучшее решение. Выносить туда отопительные приборы, питающиеся от центрального отопления, не разрешается, зато плёнку можно постелить хоть на пол, хоть на парапет, хоть на потолок. Различные варианты её использования, вы можете видеть на фото снизу.

Простота, безопасность и достаточное количество вырабатываемого тепла, а так же очень экономное энергопотребление, позволяют использовать термоплёнку не только для дополнительного обогрева, но и в качестве основного источника тепла для жилья. Препятствует этому только зависимость конструкции от электроэнергии, перебои с подачей которой, могут в какой-то момент оставить дом вообще без тепла.

Зато, если нужно обогреть дачный дом, который не эксплуатируется постоянно, лучшего варианта не найти. Это гораздо удобнее, чем топить дровами буржуйку, или ждать два часа, пока простой обогреватель хоть немного нагреет помещение.

Выбор плёнки

Основными параметрами греющей плёнки, являются её ширина и мощность — именно от этих показателей и зависит её цена. Если она, как ткань, идет в больших рулонах, то её продают метражом. В этом случае, всё необходимое для монтажа нужно будет покупать отдельно.

Однако купить пол можно и комплектом. В его составе может быть, допустим, 3м2 плёнки шириной 50 см, медный провод толщиной 1,5 мм, крепёжные клипсы, гофрированная трубка под термодатчик, и, конечно же, инструкция по сборке, которую вполне можно осуществить своими руками. Указанного метража, кстати, будет достаточно, чтобы обогреть помещение площадью до 8м2: лоджию, кухню или раздевалку в бане (см. Теплый пол электрический в бане: как обустроить).

Итак:

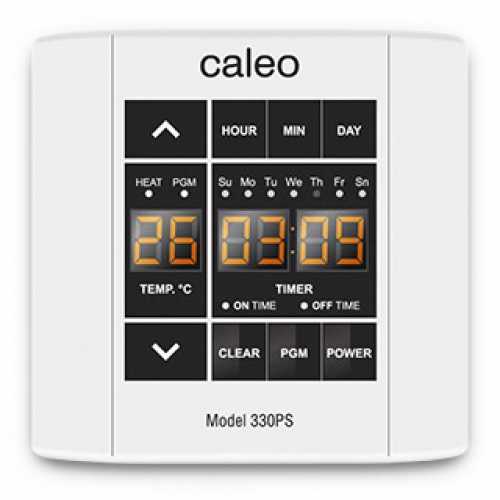

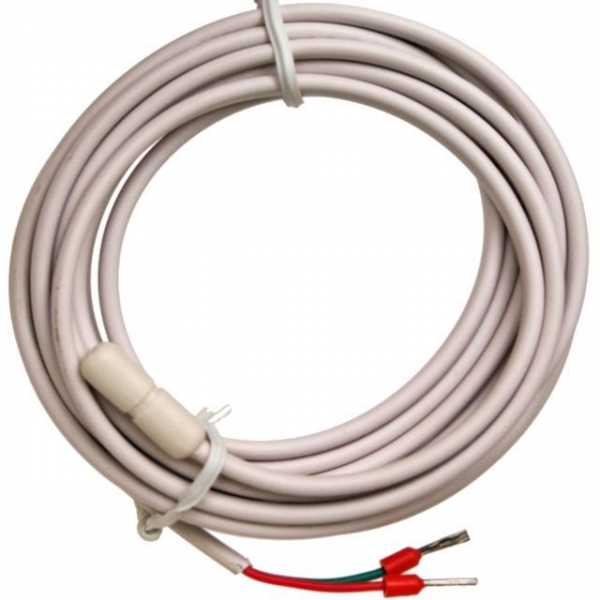

• Термодатчик, или регулятор температур – как хотите, так и назовите, необходимо приобретать отдельно. Надо сказать, стоит он может не меньше, чем весь этот комплект. Данный прибор отвечает за недопущение перегрева пола, и обеспечение его стабильной работы в заданном температурном режиме.
• Минимальная мощность термоплёнок составляет 120-140Вт/м2 – такие варианты обычно используют для второстепенного обогрева. Если же использовать её как основной источник тепла, то брать нужно вариант мощностью не менее 200-220Вт/м2.
• Кстати, сегодня в продаже есть и плёнка усиленной мощности: 280ВТ/м2. Стоящая обычно вдоль стен мебель, мешает распределению тепла – так сказать, «запирает» его, а усиленная плёнка может справиться с этой преградой. Так что это единственный вариант, который можно монтировать не только по центру помещения, но и по контуру стен.

Выбор мощности греющей основы пола, зависит так же и от варианта покрытия. Чем оно более плотное, тем медленнее будет проходить сквозь него тепло. Поэтому под ковролин или линолеум (см. Монтируем теплый пол электрический под линолеум) можно брать плёнку мощностью 150Вт, под ламинат необходимо минимум 180Вт, а под плитку – не менее 200Вт.

Структура тёплого пола и его монтаж

Кроме плёнки и её комплектующих, для устройства тёплого пола потребуется подложка, которая не позволит теплу уходить в перекрытие. Это может быть любой плотный теплоизоляционный материал, толщина которого подбирается в зависимости от конструкции пола. Если покрытие рулонное, а так же ламинат или паркет, можно взять пробковую подложку.

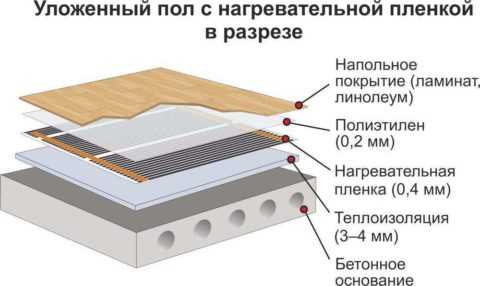

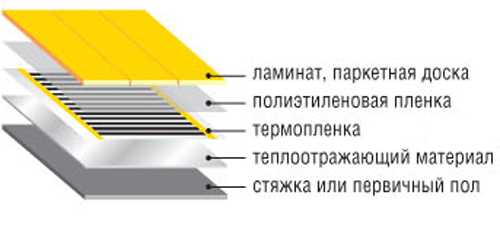

Структура пола, под покрытие которого уложена термоплёнка

А ещё лучше, взять тонкий утеплитель на основе вспененного полипропилена или полиэтилена с металлизированной поверхностью. Такой материал не только не даст уйти теплу не в ту сторону, но и будет отражать инфракрасное излучение в нужном направлении. Для этого материал нужно укладывать фольгированной стороной вверх.

Обратите внимание! Если у вас пол устроен по балочным перекрытиям, или вы собираетесь монтировать напольную доску по лагам, в качестве утеплителя можно использовать и плитный полистирол, и даже минвату, которая так же выпускается с односторонним фольгированием.

Порядок укладки слоёв вы можете видеть на картинке выше: утеплитель укладывается непосредственно на перекрытие или черновой пол, затем идёт термоплёнка, которая, во избежание попадания воды, укрывается полиэтиленом, и укладывается декоративное покрытие.

Покупка и раскрой плёнки

Прежде всего, нужно правильно рассчитать необходимое количество плёнки. Если это дополнительный обогрев, то закрывается не более 40% площади помещения. При основном обогреве, эта цифра увеличивается вдвое, но до 100% не доходит.

Дело в том, что по технологии, её укладка по периметру должна производиться не ближе 100-150 мм к стенам. Сами полотна не всегда стыкуются — а могут и вовсе монтироваться с зазором в 10 см, что позволяет более равномерно распределить их по основанию.

Совет! Чтобы максимально точно рассчитать количество плёнки, желательно начертить схему её укладки на миллиметровой бумаге, используя точный масштаб.

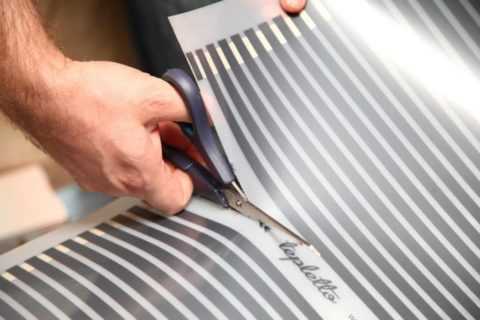

Резать плёнку можно только секциями

• При этом нужно учитывать, что термоплёнку хоть и можно резать, но не в любом месте, а только по обозначенным линиям, которые делят её на секции.
• Метки нанесены на определённом расстоянии друг от друга, поэтому подсчитывать нужно не метры погонные, а количество секций.
• Умножив количество сегментов на длину одной секции, вы получите точное количество материала.
• Если вы покупаете плёнку отдельно, и комплектуете её расходными материалами самостоятельно, уделите особое внимание подбору монтажного и силового проводов. Их сечение должно соответствовать и мощности плёнки, и возможностям сети.

Зная параметры плёнки, которые обязательно указываются в паспорте любого изделия, работающего от электричества, а так же пользуясь таблицей, которую вы найдёте в интернете без проблем, подобрать сечение провода не составит никакой проблемы. В крайнем случае, вам помогут продавцы.

Процесс обустройства системы

Обустройство пола начинается с подготовки основания – а именно, его очистки. Если есть перепады поверхности более 3-х см, то его придётся ещё и выровнять. Далее укладывается теплоизоляция. Если это рулонный вариант, то полотна укладывают встык и фиксируют скотчем.

Укладка плёнки поверх изолирующей подложки

Теперь нужно определить место, где будет установлен регулятор температур. Наиболее логично, если это будет где-то поблизости от существующей электропроводки. Обычно его монтируют на стену, ближе к розеткам — но так, чтобы он не оказался потом закрыт мебелью.

Обратите внимание! Установка термодатчика может быть осуществлена стационарно, либо он может подключаться к розетке с помощью шнура. Если общая мощность системы окажется выше двух киловатт, то прибор лучше подключить через индивидуальный автомат.

Итак:

• После того, как питание будущего пола обеспечено, можно приступать к укладке плёнки. Разрезая её на полосы, имейте в виду, что их длина должна быть не более 8м – это необходимое условие для нормальной работы системы.
• Укладка плёнки производится так, чтобы медные токопроводящие элементы оказались обращены к утеплителю. Расстилаете полотна согласно своей схеме, стыкуя их (но не внахлёст), или делая необходимые зазоры.
• Производить все действия следует с осторожностью, не наступая на плёнку, и не роняя на неё инструменты!
• Далее, к контактам шин необходимо подключить провода. Для этого их жилки зачищаются, вставляются в гнёзда контактных клипс, и устанавливаются так, чтобы один контакт оказался с тыльной, а другой с лицевой стороны плёнки. Затем их нужно хорошо обжать пассатижами.

Внимание! В комплекте всегда идёт специальный скотч, с помощью которого производится изоляция этих соединений, а так же проклеиваются все линии среза.

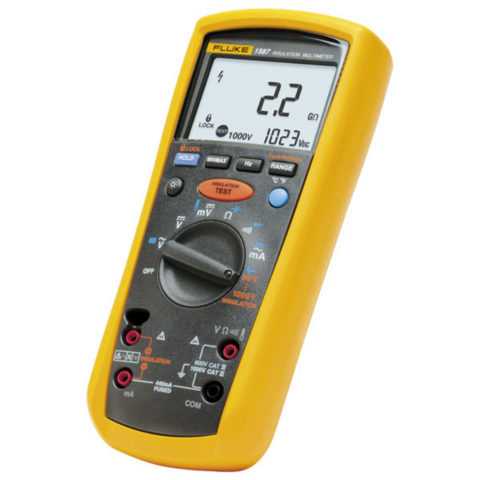

Омметр – прибор для измерения сопротивления

Прежде, чем подсоединиться к термостату, на концах проводов нужно замерить сопротивление. Сравниваете показатели с теми, которые для датчика являются максимально допустимыми. Если омметр показывает процентов на 15-20 меньше, то можно смело подсоединяться.

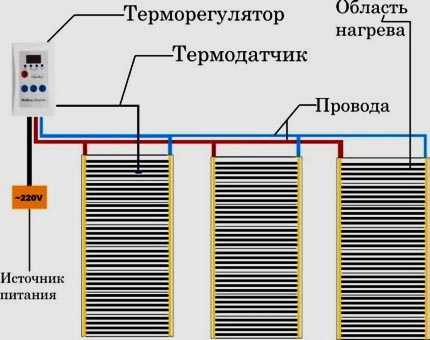

Полотна плёнки подключают параллельно, прикрепляя провода к подложке, и по возможности убирая их под плинтус. В комплекте регулятора есть датчик температур, который должен непосредственно контактировать с греющим элементом. Поэтому его следует закрепить на одной из карбоновых полосок.

Далее подключаете термостат, тестируете систему и если проблем не обнаружено, можно считать, что тёплый пол электрический плёночный готов к работе. Если в теории монтажа что-то осталось непонятным, для наглядности всегда можно посмотреть видео. В заключение, вам останется только укрыть его термоплёнку полиэтиленом, и смонтировать напольное покрытие.

elektrik-a.su

Пленочный теплый пол своими руками: монтаж и подключение

Существует несколько типов систем, обеспечивающих подогрев поверхности пола. Их можно классифицировать на водяные системы и электрические, которые в свою очередь подразделяются на: греющий кабель, нагревательный мат и термопленка.

У всех, выше приведенных систем обогрева, есть свои достоинства и недостатки, но именно система подогрева, основанная на использовании термопленки наиболее проста при монтаже. Эта особенность позволяет сделать пленочный теплый пол своими руками, вне зависимости от места предполагаемого расположения и технических характеристик термопленки.

Область применения

Системы подогрева пола, основанные на использовании термопленки, может быть использована в помещениях всех типов в качестве основного или дополнительного источника тепловой энергии.

Пленочный теплый пол может быть смонтирован в жилых и общественных зданиях, офисах и детских учреждениях, на промышленных предприятиях и сооружениях сельскохозяйственного назначения.

Кроме этого термопленку используют для объектов, расположенных вне помещений, это – автостоянки, спортивные площадки, территория аэропортов, ж/д вокзалов и прочие территории, где необходимо обеспечить отсутствие снежного и ледяного покрова.

Принцип работы

Работа термопленки основана на принципе вторичной конвекции, когда нагревательный элемент излучает инфракрасный лучи, которые подобны солнечным лучам, воздействуют на внутреннюю структуру вещей и строительных конструкций, находящихся в помещении, где смонтирована подобная система.

Под воздействием ИК-лучей все предметы, в том числе и поверхность пола, нагреваются, после чего отдают свое тепло окружающему воздуху, при этом нужно отметить, что сами ИК-лучи воздействия на окружающий воздух не оказывают.

В настоящее время промышленность выпускает два вида системы пленочного теплого пола, различающиеся по способу установки (монтажа), это:

• Внешняя установка – пленка монтируется непосредственно на обогреваемую поверхность.

Данный вид термопленки состоит из трех слоев, средний слой – углеродно-резистивный, помещен между слоями, изготовленными из лавсановой пленки.

• Внутренняя установка – пленка укладывается под финишное покрытие пола.

Этот вид термопленки состоит из четырех слоев, верхний и нижний при этом изготавливаются из полиуретановой пленки, а между ними помещены слои из меди и алюминия. В месте соприкосновения внутренних слоев образуется биметаллический контакт, являющийся греющим элементом конструкции.

Преимущества и недостатки

У любого технического устройства, в том числе и системы инженерного оборудования есть свои достоинства и недостатки свойственные именно им. В этом отношении пленочный теплый пол не является исключением, достоинствами его использования являются:

1. Простота выполнения монтажных работ.
2. Отсутствие необходимости в выполнении бетонной (песчано-цементной) стяжки.
3. Объем помещения, где выполняется монтаж подобной системы, не уменьшается.
4. Экономичность в использовании, основанная на ИК-излучении.
5. Отсутствие или низкий уровень электромагнитного излучения.
6. В процессе эксплуатации не сушится воздух в помещении, в котором установлена данная система.
7. При работе устройства происходит ионизация воздуха, положительно отражающаяся на здоровье человека.
8. Возможность выполнения монтажа как в горизонтальной плоскости (на полу), так и в вертикальной.
9. Для устройств с внешней системой укладки – мобильность.

Недостатки у подобной системы также имеются, это:

• Система работает только при наличии электроснабжения.
• После монтажа, при внутренней системе укладки, невозможно выполнить перемещение ленки, без снятия финишного покрытия пола.
• При использовании в качестве основного источника тепловой энергии в помещениях большой площади, затраты за использованную электрическую энергию достаточно велики.
• Некоторые предметы и мебель, отрицательно воспринимают постоянной прямое воздействие от источника тепла, что приводит к необходимости устанавливать их на специальные подкладки, обеспечивающие воздушный зазор между ними и полом.

Как выбрать пленочный теплый пол

При выборе термопленки, используемой для создания подогрева пола, критериями выбора являются:

1. Электрическая мощность, измеряемая в Вт/м².
2. Толщина пленки.
3. Бренд производителя.
4. Стоимость.

Зная критерии выбора и место предполагаемого монтажа пленочного теплого пола всегда можно выбрать именно то изделие, которое обеспечит требуемые параметры обогрева, вне зависимости от того, в качестве какого источника тепла будет выступать монтируемая система.

Кроме этого, благодаря наличию сети интернет, всегда можно найти отзывы пользователей, уже использующих ту или иную модель системы пленочного обогрева полов.

Монтаж пленочного теплого пола своими руками

Когда принято решение о необходимости монтажа системы подогрева пола, и выбор пал на термопленку, то появляется несколько вопросов требующих решения до начала выполнения работ, это:

1. Как это сделать?
2. Как это подключить?

Наиболее простой, но более затратный способ – это обратиться в специализированную организацию, специалисты которой подберут требуемую системы и выполнят ее монтаж.

Если же пользователь хочет выполнить монтаж самостоятельно, то работы выполняются в следующей последовательности:

• Осуществляется выбор типа пленки – в соответствии с критериями выбора, местом расположения системы подогрева и ее предназначением (основной или дополнительный источник отопления).
• Выполняется подготовка основания.

Основание, на которое будет укладываться система обогрева, должно быть ровным, без бугров и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то выполняется его шлифование, если деревянное – циклование. На поверхности не должно быть мусора и посторонних предметов.

• Укладка пленочного теплого пола.

Перед началом укладки необходимо ознакомиться с инструкцией, идущей в комплекте поставки, в которой отражаются условия выполнения монтажа и подключения конкретной модели системы теплого пола.

Необходимо помнить, что при укладке термопленки зазор между ее краем и стеной, должен быть не более 100 мм, а ее разрезание, можно выполнять только в местах, обозначенных на поверхности изделия.

На подготовленное основание укладывается теплоизолирующая прокладка, при этом гладкая, металлизированная сторона направлена вверх. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровной, без складок и вспучиваний.

Выполняется укладка термопленки. Для того чтобы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч или иную клеящую ленту. Полосы пленки укладываются вплотную друг к другу, что обеспечивает в дальнейшем, равномерность нагрева поверхности пола.

• Подключение термопленки.

После того, как все полосы используемой пленки уложены, необходимо их соединить в единую цепь.

Для этого используют специальные зажимы, идущие в комплекте поставки, при помощи которых выполняется соединение шин, вмонтированных в пленку с соединительными проводами.

Посредством соединительных проводов выполняется соединение всех полос пленки, а также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стене, где в дальнейшем заводятся под плинтус.

Выполняется установка датчика температуры. Место его размещения определяется в каждом конкретном случае индивидуально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Как правило, это не более 50,0 метров.

Выполняется установка пульта управления (регулятора температуры). Место его расположения должно быть удобно для осуществления регулировок системы обогрева.

Осуществляется соединение всех электрических проводов в единую цепь и выполняется подключение к сети электроснабжения, после чего проверяется работоспособность собранной схемы.

• Укладка финишного покрытия.

После завершения монтажа термопленки можно приступать к выполнению завершающих работ, при этом если в качестве финишного покрытия используется ламинат, то достаточно положить слой твердой пленки из полиэтилена, после чего выполнять монтаж покрытия.

Если используется ковролин, линолеум – необходимо по поверхности термопленки настелить фанеру, ОСБ листы или иной листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании керамической плитки, в качестве финишного покрытия пола – необходимо по поверхности термопленки уложить слой пленки из полиэтилена, по которой укладывается армирующая сетка, на которую и осуществляется монтаж плитки посредством плиточного клея.

При монтаже пленочного пола необходимо помнить, что:

• Нельзя сгибать используемую термопленку под острым углом.
• Работы по монтажу не выполняются при отрицательных температурах окружающего воздуха и высокой влажности.
• Запрещается использовать гвозди и саморезы при закреплении элементов системы теплого пола и его финишной отделки.
• Длина укладываемых полос теплого пола не должна превышать 10,0 погонных метров.
• Запрещается монтаж вблизи прочих источников тепловой энергии (камины, печи, радиаторы отопления).
• Нельзя проверять работоспособность термопленки в транспортном положении (в рулоне).

К каким последствиям могут привести ошибки при монтаже

При монтаже пленочного теплого пола, выполняемого своими руками, можно допустить ряд ошибок, которые могут привести негативным последствиям, как-то:

• Не соответствие электрической мощности системы теплого пола мощности электрической сети, посредством которой осуществляется подключение, приведет к выходу из строя аппаратов защиты или проводов питающий линии, и как следствие – режиму короткого замыкания и пожару.
• Не правильная подготовка основания или выбор подстилающих материалов могут привести к повреждению шин, вмонтированных в пленку, и как следствие – к выходу из строя элемента системы подогрева.
• Отсутствие термоизолирующей прокладки снизит КПД использования системы подогрева пола.

master-houses.ru

Пленочный теплый пол

До недавнего времени отопление жилых помещений с помощью электроэнергии могло осуществляться только с помощью настенных радиаторов и электрическим кабелем, уложенным в основание пола с использованием специальной теплопередающей оболочки. Обе системы казались эффективными и надежными, пока специалистами-материаловедами не был создан новый тип обогрева — теплый пленочный пол.

Кому нужен теплый пол из пленки

В отличие от классических вариантов обогревателей, выделение тепла в пленочных полах происходит в результате прохождения электрического тока по тончайшему слою композитного материала, напыленного на полимерную пленку. В зависимости от устройства тепловыделяющей основы теплый пол электрический разделяют на два типа:

• С металлическим тепловым элементом на основе двух металлических пленок, разделенных барьерным слоем. Чаще всего это сплав кремния и алюминия с подложкой из меди, нанесенный на полиуретановую пленочную основу. Такой вариант теплого пленочного пола зачастую называют биметаллическим;
• Тепловыделяющие полоски на основе структурированного карбона, запечатанные с двух сторон в лавсановую пленку.

Совет! Электрический пленочный вариант теплого пола на основе биметалла менее распространен, поэтому, читая отзывы и мнения о пленочных системах обогрева помещений, следует уточнять фирму производителя и тип нагревающей основы.

Оба фактора чрезвычайно важны для обустройства теплого пола. Биметаллические сплавы обладают высокой теплоотдачей, но при этом, по отзывам пользователей, нередко приходят в негодность в условиях повышенной влажности. После двух лет эксплуатации, нанесенный слой сплава может окисляться и менять начальные характеристики пленочного покрытия, что приводит к образованию локальных мест перегрева теплого пола. Устранить подобный дефект теплого пленочного пола, по отзывам специалистов, достаточно сложно.

Лавсановая плёнка обладает на порядок меньшей пористостью, чем полиуретановые покрытия. Такую пленку широко применяют в качестве изоляции для конденсаторов и промышленной проводки. При рабочей температуре нагрева в несколько десятков градусов пленка из лавсана способна выдерживать 120^оС в течение нескольких сотен часов без разложения, потери механических свойств и качества пленочной основы.

Например, пленочный теплый пол «Сaleo» способен выдержать нагрев до 130^оС без пробоя или короткого замыкания. Пленочные тепловыделяющие покрытия пола Калео, по отзывам пользователей, можно считать наиболее популярными в своем классе.

При желании можно купить недорогую китайскую пленку, широко используемую строительными организациями при выполнении ремонта жилья «под ключ». Срок службы такого теплого пленочного пола, по отзывам, ненамного превышает гарантийный период.

Пленочные теплые полы разделяют на две категории — вспомогательные и основные. Первая категория пленок для обогрева пола обеспечивает теплопроизводительность на уровне 150-170 Вт/м² и рассчитана на использование в качестве дополнительного источника тепла в детских комнатах или спальнях. Такие теплые системы не применяют для первого этажа веранд, террас или балконов. Вторая категория пленочного пола дает не менее 200 Вт/м² и может применяться на первом этаже, в коридорах и застекленных верандах.

Монтаж и эксплуатация теплого пола на основе пленочных материалов

Одним из преимуществ теплого пленочного пола является простая установка, с которой может справиться любой человек, умеющий читать инструкцию. Выполнить монтаж пленочного теплого пола своими руками по силам человеку, знакомому с электрической проводкой и знающему, как подключить контакты сети.

Существует два типа пленочного теплого пола:

1. Ламинатные или паркетные пленки, в которых тонкие нагревательные углеродные полоски соединены параллельно медными шинами в дорожки или ленты. Такой нагреватель можно резать по длине определенными стандартными секциями, по выделенным производителем линиям реза;
2. Перфорированные пленочные полы под керамическую плитку. Отличить плиточный от ламинатного варианта пола можно по достаточно большим отверстиям в полотнище пленочного нагревателя.

Большинство производителей ламинатного пленочного пола допускают укладку теплого слоя из пленки непосредственно под кафельную плитку, но без заделки бетонной стяжкой. На практике укладывать плиточное кафельное покрытие на клей не всегда разумно из-за низкой адгезии клея и раствора к поверхности лавсановой пленки. Можно уложить ПВХ или полимерную плитку на специальный клей, керамику и кафель с помощью клеевой основы удержать не удастся.

После обработки лавсановой пленки грунтовкой «Бетоноконтакт» цементный раствор способен удержать керамику в течение нескольких месяцев, но чаще всего кафель отваливается значительно раньше. Поэтому для ванных комнат и кухни применяют перфорированные варианты теплого пола пленочного типа, такие как Монокристалл или аналогичные, имеющие барьерное покрытие с обеих сторон пленки.

Монтаж пола с подогревом

Перед укладкой тепловыделяющей пленки требуется подготовить основание. Несмотря на то, что большинство производителей требуют просто очистить бетонную или деревянную поверхность от пыли и загрязнений, к вопросу подготовки пола необходимо подойти более обстоятельно:

1. Основание под укладку теплого пола должно быть очищено от любых вкраплений или острых сколов, дефектов, способных проколоть полимерную пленку;
2. Плоскость основания пола нужно выровнять по горизонту так, чтобы перепад высот и «волнистость» не превышали одного миллиметра на метр длины;
3. Вырезать и уложить полотнища теплоизолятора так, чтобы напольное покрытие из ламината или линолеума ложилось на пол без зазора и не «хлопало» под ногами.

Обычно инструкции производителей не акцентируют внимание на обеспечение подобных условий, но на практике, по отзывам пользователей, такой подход значительно увеличивает безаварийный срок службы теплого пленочного пола.

Перед укладкой пленочного нагревателя выстилают полотнища теплоизоляции, рекомендуемой производителем. На стыки пленки наклеивают скотч, чтобы не допустить смещения полотна. Перед нарезкой полос выполняют разметку укладки пленки так, чтобы мебель и тяжелые предметы не опирались на пленочное полотно. Расстояние до стен оставляют в пределах 20-25 см, между полотнами пленки оставляют тепловые стыки по 5 мм. Общее покрытие должно составлять не менее 65-70% от общей площади комнаты.

Вдоль боковых кромок пленочного полотна уложены две медные шины, сходящиеся на линии реза в контактные площадки. При раскладке нарезанных полотнищ пленки их ориентируют так, чтобы контактные площадки на полотне располагались со стороны коммутационной коробки и регулятора. Уложенная таким способом система теплого пленочного пола позволяет сократить длину монтажных проводов до минимума.

При укладке плёночного пола рекомендуется пользоваться мягкой тряпичной обувью и постоянно контролировать наличие на уложенной поверхности пленочного пола всевозможных обрезков и крупных частиц, способных продавить пленку.

Подключение системы пленочного подогрева

Первоначально потребуется уложить под пленочное полотно датчик температуры, управляющий работой регулятора. Форма датчика может быть в виде ленточки или бочонка, но в любом случае, под установку элемента необходимо вырезать в основании пола гнездо и паз для укладки соединительных проводов. Оптимальным вариантом будет расположить температурный сенсор в неосвещенной и ненагруженной зоне, в расстоянии не менее метра от ближайшей стены и дверного проема.

В комплекте к рулону пленки теплого пола поставляются контактные зажимы. Разъемы с подключенными проводами одеваются на площадки, зажимаются пассатижами и изолируются накладками. Для подключения пленочного теплого пола потребуется медный провод с сечением не менее 2 мм² в полихлорвиниловой изоляции. Чтобы не путаться в коммутации проводов, обычно для подключения одного полотна пленки используют проводники разного цвета. Полярность не имеет значения, так как используется переменный ток.

Схема подключения представлена ниже. Подключение пленочного теплого пола выполняется по параллельной схеме. Такой вариант позволяет выровнять нагрузку на ленты и обеспечить равномерное тепловыделение пленочного пола, независимо от длины полотна.

Для небольшой комнаты проводку можно собрать в один пучок и закрепить на клеммах регулятора. Для комнат более 10 м² обязательным будет использование коммутационной коробки, в которой все соединительные провода будут собраны в канал и закреплены на монтажной колодке. От коробки сетевой кабель и управляющая пара проводов температурного сенсора идут на регулятор, устанавливаемый в непосредственной близости к месту коммутации.

95% проблем, возникающих с работой теплого пленочного пола, обусловлены некачественным креплением контактных клеммных колодок и выходом из строя автоматики, управляющей работой нагревателя. Поэтому, покупая качественный нагревательный материал, нет смысла экономить на регуляторе. Сегодня лидером в производстве систем подогрева является Южная Корея, продукция южнокорейской «Сaleo» на порядок долговечнее китайских аналогов и подделок.

Особенности эксплуатации теплого пола

Автоматика «Сaleo» имеет ряд функций, упрощающих пользование подогревом теплого пола. Во-первых, можно использовать программируемый по времени подогрев пола. Система позволяет включать и выключать нагрев по заданной программе для каждого дня недели отдельно, и тем самым обеспечить почти 40% экономию расхода электроэнергии.

Во-вторых, встроенная функция компенсации сгоревшего датчика температуры позволяет работать без обратной связи с управляющего сенсора. При включении этой функции поверхность пола будет нагреваться короткими периодами подачи энергии, что позволит регулировать уровень нагрева по комнатному термометру или из собственных ощущений.

После подключения автоматики выполняется тестовый прогон нагрева пола. Пока пленочные панели не закрыты напольным покрытием, важно проверить каждую секцию на стабильную работу. Если некоторые ленты вдруг перестают работать, необходимо обесточить с помощью сетевого выключателя питающую цепь и проверить качество зажима клемм на контактных площадках.

Если претензий к работе пленочной системы подогрева пола нет, то можно укладывать защитный слой, например, четырехмиллиметровую древесно-волоконную плиту. После укладки ДВП систему подогрева пола проверяют повторно, после чего настилают ламинат или линолеум.

Тёплый пленочный пол не очень подходит для обычного пакета или доски, так как при постоянном нагреве дерево быстро рассыхается и покрывается трещинами, поэтому для настила используют модифицированный инженерный паркет или отдают предпочтение качественному линолеуму.

С помощью пленочных панелей можно организовать подогрев практически любой поверхности, от кровельного пирога до домашней парилки.

Заключение

Использование пленочного подогрева пола решает две очень важные проблемы. Прогрев помещения получается очень равномерным и экономичным, а кроме того, низкая температура нагревателя исключает снижение уровня кислорода и пересушивание воздуха в комнате, поэтому уровень комфорта в условиях теплого пола значительно выше, чем при использовании других разновидностей отопления.

bouw.ru

Подложка под пленочный теплый пол, выбор теплоизоляции ИК пола

Содержимое:

1. Обязательно ли укладывать подложку под ИК пол
2. Как выглядит послойный «пирог»
3. Какую подложку укладывают под теплый пол
4. Какую дополнительную теплоизоляцию надо

Обязательно ли укладывать подложку под ИК пол

1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.

2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.

3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.


Как выглядит послойный «пирог» под плёночный пол

Как в результате должен выглядеть «пирог»?

• Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.

• Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.

• Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.

• Пленка ИК пола.

• Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
  Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.


Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

1. Тепла.

2. Конвекции воздушных потоков.

3. Излучению.


Какую дополнительную теплоизоляцию надо под ИК пол

1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).

2. Не допустить свободного перемещения нагретого воздуха из здания.


Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

avtonomnoeteplo.ru

Пленочный теплый пол своими руками

Как по разному люди относятся к своим жилищам! Для кого-то дом — это крепость, для кого-то — дворец, но все-таки большая часть рачительных хозяев предпочитает видеть свой дом полной чашей. Однако прежде чем приступать к заполнению дома всем необходимым, стоит сделать его красивым и функциональным, способным не только радовать глаз, но и согревать в непогоду. И для этого нам нужно сделать ремонт — такой, после которого отпадет множество мелких бытовых проблем, свойственных стандартным квартирам. Внимательно просмотрите статьи на нашем сайте. Здесь вы найдете всю нужную информацию о преобразовании своих «жилищных условий» в комфортное гнездышко, где вам и вашей семье будет действительно удобно жить. А конкретно сейчас разговор пойдет о том, как сделать теплый пол.

1. Инфракрасный теплый пол — пленочный
2. Устройство теплых полов из пленки
3. Установка пленочного теплого пола под различное напольное покрытие
4. Схема монтажа пленочного теплого пола

Инфракрасный теплый пол — пленочный

О «подпольной» системе обогрева известно достаточно давно, но именно сейчас мы можем установить в собственном доме новейшие достижения нашей цивилизации в деле утепления. Причем сюда входят и проверенные временем водяные системы отопления (водяной теплый пол), и более новые — электрические, и самая последняя разработка — пленочный теплый пол. У каждого проекта есть свои достоинства, но последний вариант значительно превосходит любую другую модель теплого пола. В качестве доказательства посмотрите на наиболее характерные отличия пленочного пола от остальных разновидностей теплого пола:

• самое главное — тип обогрева помещения, ведь в отличие от водяной и чисто электрической систем согревание происходит не за счет повышенной температуры кабеля или труб с водой, а в результате инфракрасного излучения, свойственного, в частности, живым телам и половине спектра нашего солнышка и являющегося наиболее комфортным для человеческого организма
• толщина нагревательного элемента (меньше миллиметра) несопоставима даже с наиболее тонкой системой из электроматов
• из-за наиболее щадящего типа прогревания теплый пол пленка может эффективно использоваться под абсолютно любым финишным напольным покрытием
• монтаж теплого пола из пленки своими руками намного легче, чем в остальных системах, так как стяжку делать не придется в любом случае
• супертонкие панели из пленки можно устанавливать не только как систему теплого пола, например, прикрепить пленку к ковру, используемому лишь в зимнее время, или к стене рядом с кроваткой ребенка, или даже просто под днище кроватки или любого другого предмета меблировки, нуждающегося в дополнительном обогреве

Как мы знаем, все системы теплого пола помогают сберечь наше здоровье, но все-таки инфракрасный обогрев более полезен, ведь такое излучение наиболее близко к природному и успешно применяется во многих областях нашей жизни, в том числе и в медицине. Да и остальные позиции существенно увеличивают привлекательность пленочного теплого пола. Конечно, его расценки нас не слишком радуют, но и ничего особо страшного в них нет, ведь купить правильный теплый пол из пленки могут позволить себе достаточно многие люди, и не обязательно для этого быть самым богатым человеком на планете. Возможно, что у тех, кто собирается установить теплый пол своими руками, вызывает некоторые вопросы подключение теплого пола, но вот с этим мы вполне можем вам помочь.

Устройство теплых полов из пленки

Давайте сначала более подробно рассмотрим строение пленочного теплого пола.

Из самого названия уже понятно, что основной частью этой системы является тонкая пленка из полиэстера, в которую полосами, а в наиболее дорогом варианте — сплошняком, запаяна углеродная паста (ее еще называют карбоновой). Именно эта паста под воздействием электрического тока испускает инфракрасные лучи. Для подведения электротока в пленке есть специальные медно-серебряные проводники, к которым и подсоединяются провода от источника питания.

В систему подключения обязательно входит терморегулятор для теплого пола, благодаря которому вы можете регулировать степень нагрева пола. Он действует на основании показателей, снимаемых датчиками температуры, подключаемыми с изнаночной стороны пленки. Кстати, если поставить автоматический термостат для теплого пола, самостоятельно определяющий оптимальное время включения-выключения режима обогрева, можно добиться значительной экономии электроэнергии, а при наших расценках на нее это будет отнюдь не лишним.

Вдобавок в комплект теплого пола входит еще и парочка прокладок:

• теплоотражающая подложка под теплый пол, чтобы все тепло доставалось именно нам, а не грело потолок соседям снизу
• вкладыш между пленкой и собственно самим полом, его выбор зависит от вида финишного напольного покрытия

Вот в основном и весь комплект, без учета мелких деталей вроде контактных зажимов и скотча для фиксации прокладок.

Установка пленочного теплого пола под различное напольное покрытие

Как уже упоминалось, инфракрасный режим обогрева позволяет использовать карбоновую пленку под любое напольное покрытие. В принципе, основные позиции комплекта пленочного теплого пола остаются неизменными в любом случае. Однако следует принимать во внимание, что для каждого варианта финишного настила применяются соответствующие материалы для подложки под чистовую обшивку. Это и понятно — разница между мягкими (линолеум, ковролин), твердыми деревянными (ламинат, паркет) и твердыми каменными (керамическая и каменная плитка) покрытиями требует различного подхода для образования действительно качественного пола. А качество для нас стоит во главе угла, вряд ли кому-то хочется делать ремонт теплого пола слишком часто.

Переходим к конкретике и рассмотрим, какой материал используется для каждого из указанных вариантов напольного покрытия:

• перед настилом деревянного пола любой разновидности на нагревательную пленку укладывается полиэтиленовая пленка

• в случае мягкого напольного покрытия необходимо позаботиться о защите пленочного теплого пола от различных повреждений, то есть на пленку нужно постелить твердый вкладыш — это может быть фанера, древесно-стружечные или ориентировано-стружечные плиты

• с плиткой придется потрудится — сверху на пленку теплого пола настилаем полиэтиленовую пленку, малярную сетку (материал сетки не должен проводить электрический ток) крепим к основному полу дюбелями так, чтобы не повредить полосы углеродной пасты и медного проводника и укладываем плитку на специальный клей для теплого пола

Казалось бы, ничего сложного. Единственно стоит упомянуть, что теплый пол, уложенный под плитку, несмотря на несколько большие сложности в монтаже, будет более экономичным. Дело в том, что материал плитки дольше сохраняет тепло, поэтому на поддержание оптимального режима отопления будет расходоваться меньше электроэнергии, чем для деревянных покрытий, которые придется подогревать чаще.

Схема монтажа пленочного теплого пола

Уже изложенная информация дает достаточное представление о монтаже пленочного теплого пола. Но все-таки стоит более подробно рассказать как о схеме установки, так и о важных мелочах. Начнем:

• заранее подготавливаем место для установки терморегулятора — вырезаем отверстие для распредкоробки и штробуем канал под проводку
• пленочный теплый пол можно укладывать и на черновую бетонную стяжку, и на старое покрытие, главное, чтобы базовый пол был ровным и чистым
• в качестве подложки настилаем надежное теплоотражающее покрытие (использовать алюминиевую фольгу крайне нежелательно) отражающей стороной вверх
• если финишное напольное покрытие планируется достаточно тяжелым (чаще всего речь идет о плитке), лучше на бетонную основу под теплоотражатель установить еще и слой теплоизоляционного материала, обладающего малой усадкой, например, пробковую подложку
• фиксация любых подложек осуществляется строительным скотчем
• и подложки, и пленку укладываем стык в стык или с небольшим расстоянием между полосами, внахлест их накладывать нельзя
• при монтаже основного обогрева нагревательной пленкой должно быть покрыто от 60 до 80% пола, если же теплый пол будет дополнительной системой отопления, тогда под пленку можно отвести и меньшую площадь
• определяя площадь обогрева и ее конфигурацию, стараемся не раскладывать нагревательную пленку под тяжелой массивной мебелью
• участки пленки нужной длины отрезаем по специальным линиям, чтобы не нарушить карбоновый слой
• нагревательная пленка располагается медной полосой вниз, к отражателю
• контакты должны быть направлены к стене, на которой будет устанавливаться терморегулятор
• подсоединяем контактные зажимы на полосы медного проводника, к ним подключаем монтажный провод
• изолируем выходы медных полос
• производим подключение терморегулятора теплого пола и датчика температуры
• проводим пробное включение теплого пола для определения правильности подключения
• устанавливаем прокладку, подходящую под финишное напольное покрытие
• делаем чистовой пол

Схема весьма несложная, минимальное время монтажа занимает порядка 2 часов. Однако временные рамки могут сильно раздвинуться при монтаже пола под плитку или в том случае, когда у вас недостаточно опыта в проведении ремонтных работ. Помните, одно из самых главных правил гласит: устанавливая пленочный теплый пол, инструкция всегда должна быть под рукой. А еще лучше воспользуйтесь советами специалиста, например, для подсоединения контактов и проводов. Особенно актуальным присутствие профессионала-электрика становится при проведении отдельной линии для питания теплого пола от распределительного щитка.

Ну что, испугались? Не переживайте, дело действительно нехитрое. Правильно уложить финишное напольное покрытие и то посложнее будет. Однако, как говорится, не боги горшки обжигают, так что засучиваем рукава и принимаемся за работу. Удачи вам в создании домашнего уюта собственными руками!

strport.ru
