Пластиковые водоотводы – Лотки водоотводные пластиковые — Европласт

Содержание

Дренажный пластиковый водоотводной лоток с решеткой: разновидности и цена оборудования

Для вывода сточных вод с промышленных объектов и частных территорий используют водоотводные лотки. С учетом их назначения они могут быть изготовлены из различных материалов. Сверху эти конструкции накрыты решетками, которые защищают канализационную систему от попадания мусора.

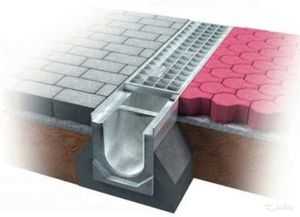

Принцип работы водоотводного лотка

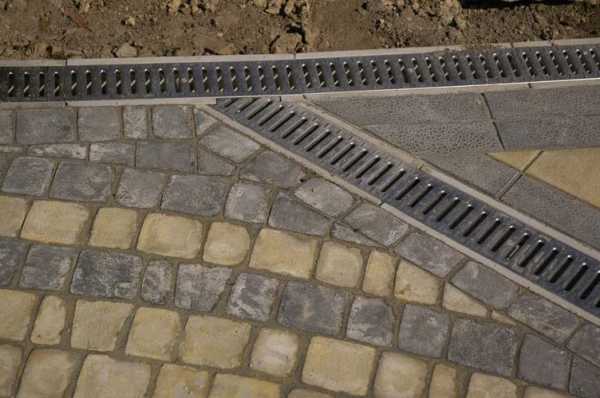

Чаще всего при обустройстве водоотвода применяется линейная система. Основная часть всей конструкции – это лоток, накрытый решеткой, решетка имеет защитную и декоративную функцию.

Эта система монтируется под определенным углом, чтобы бытовые и промышленные сточные воды беспрепятственно проходили в желоба. За счет решеток, изготовленных из различных материалов, вовнутрь системы не проходит мусор, ветки и иные загрязнения.

Канализационные ливневые лотки собирают сточные воды и переводят их в специальные емкости. Затем вода еще раз очищается с помощью пескоуловителей

Использование поверхностных лотков в водоотводной системе отличается простым монтажом, небольшими затратами во время эксплуатации. За счет установленной решетки поверхность получает эстетичный и привлекательный вид, обеспечивает свободное передвижение пешеходов и автомобилей.

Пластиковые дренажные водоотподные лотки

Конструкции могут быть разных размеров, потому пластиковые водоотводы очень просто выбрать под любые объекты. Отличаются дренажные системы между собой высотой, длиной и ценой. Изготовители разделяют пластиковые желоба на мелкие, средние и стандартные.

Это отличие влияет на глубину погружения решетки в землю. В зависимости от изделия можно выбрать оборудование, выдерживающее разные нагрузки. Благодаря большому выбору пластиковые водоотводы устанавливают:

  • около подъездов;
  • стоянках и парковках;
  • на частном участке.

Небольшой пластиковый водоотводный канал отлично подойдет для торговых центров, где оборудованы подземные паркинги или сооружены разные помещения на крышах. Доступная цена и легкость пластиковой конструкций обеспечивается за счет использования полипропилена или полиэтилена. Кроме небольшого веса и доступной цены, пластиковые водоотводные дренажные решетки

отличаются такими свойствами:

  • повышенной прочностью, стойкостью к перепадам температур и химическим веществам;
  • удобством монтажа благодаря наличию разных размеров лотков;
  • продолжительным временем службы за счет возможности проводить чистку каналов;
  • предотвращением попадания мусора и большой проходимостью сточных дренажных вод.

Большую популярность пластиковые водоотводные дренажные решетки получили благодаря своим высоким характеристикам и доступной цены.

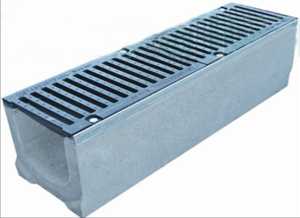

Бетонные водоотводные лотки

Бетонные дренажные лотки изготавливаются с помощью вибропрессования или вибролитья. Использование этих технологий дает возможность изготовить лотки без пустот. В итоге изделия имеют длительный срок службы, они не разрушаются и долго остаются прочными.

Эти дренажные лотки отличаются низким водопоглощением, устойчивостью к морозам и относительно доступной ценой. Высокие показатели позволяют устанавливать конструкции для разных объектов, так как могут выдерживать высокие нагрузки. Сверху они закрываются декоративными крышками или решетками, изготовленными из чугуна или бетона.

Чтобы изделиям придать прочность, используют особый состав, он дает возможность получить фибробетоновые дренажные лотки. На этапе изготовления, эти конструкции крепят армированным стекловолокном.

С учетом размеров каналы используют для таких объектов:

  • Максимальные. Как правило, устанавливаются на участках, в которых предполагается активное передвижение. Изготовлены обычно из фибробетона и могут выдерживать высокие нагрузки до 60 тонн. Эксплуатируют их на заправках, портах, промышленных объектах, автомобильных магистралях;
  • Стандартные. Основная область применения – это спортивные сооружения, пешеходные зоны, автостоянки, подъездные пути;
  • Мелкие, применяются там, где ограниченны условия по их установке и невозможно глубоко уложить лотки. Это балконы, гаражные помещения, область кровли.
  • С целью увеличить способность лотков держать высокие нагрузки, для любого из видов изделий можно поставить П-образные насадки.

Полимербетонные дренажные лотки

При использовании конструкций из этого материала можно рассчитывать на продолжительный срок службы и отличную пропускную способность. Изготовители изделий заверяют, что лотки можно эксплуатировать более 50 лет.

Материал обеспечивает конструкции идеально гладкую поверхность, за счёт чего сточные воды быстро проходят через них. Полимербетонные дренажные лотки можно применять на любых территориях, так как они могут выдержать максимальный класс нагрузки С-250 (1,5-25 тонн), имеют разные комплектующие, размеры и цены.

Полимербетон – это высококачественное соединение на основе минеральных и эпоксидных составов. В качестве добавлений может использоваться гранит, кварц, базальт.

От традиционного бетона он отличается малым весом, стойкостью к механическим повреждениям и агрессивным средам. За счет устойчивости к химическим средам полимербетонные дренажные лотки применяются для таких объектов, как гражданские аэродромы, пивоваренные заводы, пищевая промышленность.

Из какого материала изготавливаются дренажные решетки

Дренажные решетки для лотков изготавливают из таких материалов, как:

  • Чугун. Их изготавливают с помощью литья под давлением, это дает возможность получить решетки с повышенной прочностью. Чугунные дренажные водоотводные лотки с решетками могут выдержать нагрузку около 25 тонн на кв. метр. Лотки универсальные и подойдут для конструкций, которые сделаны из разных материалов. К недостаткам этих изделий относят склонность к образованию коррозии, потому их нужно периодически окрашивать;
  • Оцинкованная сталь. Эти дренажные лотки не имеют такую прочность, как чугунные, но вполне подойдут для пешеходных участков. Благодаря малому весу их легко устанавливать;
  • Нержавейка. Цена конструкции относительно недорогая, эти лотки отличаются стойкостью к влаге и коррозии. Их применяют на хлебобулочных заводах, пищевых предприятиях, также в любых помещениях, в которых нужно соблюдать заданную влажность воздуха;
  • Медь. Решетки из этого материала могут выдерживать наибольший класс нагрузки А-15. Подходят для коттеджей, велосипедных дорожек. Медные изделия по цене довольно дорогие, зачастую их устанавливают на частных территориях, так как со времен медь покрывается патиной, придавая изделию налет старины;
  • Пластик. Пластиковые водоотводные решетки устанавливаются на территориях, на которых будет минимальная нагрузка на это изделие. Как правило, пластиковые решетки применяют для пеших улиц, скверов, частных территорий. Пластиковые дренажные водоотводы самые доступные по цене, при этом есть модели, которые зрительно напоминают чугунные решетки.

Водоотводные решетки с учетом СНиП

Использование водоотводов указано в СНиП. В этом документе указаны такие правила:

  • траншеи под решетки устанавливают с обязательным наклоном 3-5 процентов. Определяют угол с учетом вида грунта. Если не получается обеспечить необходимый угол, то предусматривают установку водобойных колодцев, быстротоков, перепадов;
  • водоотводные дренажные решетки устанавливаются с целью предотвращения земли от размыва и переувлажнения;
  • лотки устанавливают в котлованах под углом не меньше 0,5 %. Как показывает статистика, решетки укладывают с наклоном в 1%;
  • отвод сточных вод обязан проходить самотеком;
  • толщина металлических изделий обязана быть 1,5-2 миллиметра;
  • лотки должны быть сделаны без расколов, если это бетонные изделия;
  • конструкция должна быть сделана так, чтобы не допускать замерзания сточных вод внутри нее либо обледенения отдельных частей трубопровода.

С учетом объекта, в котором устанавливаются лотки, пользуются разными правилами: СНиП 32.04.97 используют при сооружении тоннелей и железно- или автодорожных работах, СНиП 2-05-03.84 для труб и мостов, СНиП 2-05-07.91 для автомобильных дорог.

Монтаж дренажных лотков

Так как лотки являются одним из элементов системы водоотвода, то перед их монтажом выполняют такие действия:

  • делается проект. Причем учитывают вид грунта, определяют размер водоотвода, участки для монтажа лотков. На этом этапе подбирают модели и размеры изделий. Данные расчеты нужны, чтобы обеспечить эффективный вывод стоковых или осадочных вод;
  • так как изделия подвержены постоянному действию влаги, то их основу обрабатывают специальными веществами, защищающими изделия от агрессивных воздействий;
  • дальнейший этап – это подготовка каналов под дренажные лотки. На дне канавы делают цементную подушку, слоем до 15 см. Ширина канала обязана быть больше на 25 см ширины лотков. К глубине выдвигаются такие требования: после монтажа изделий, лотки должны располагаться на 5 миллиметров ниже поверхности земли;
  • слив канализации необходимо устанавливать в нижней точке конструкции;
  • в подготовленные каналы монтируют дренажные лотки, устанавливая их по центру. Свободное пространство цементируют;
  • на завершающем этапе фиксируют решетки. Если нужно изменить их размер, то распиливают пилой.

Конструкцию монтируют с пескоуловителем. При обустройстве водоотвода без него в лотке проделывают отверстие, оно необходимо для слива. Чтобы не допустить засорений и продлить время службы конструкции, нужно проводить ее чистку 2 раза в месяц.

Водоотводные дренажные лотки можно использовать самостоятельно, или как один из элементов сливной канализации. Их главная задача – это своевременный отвод воды, которая появилась в процессе выпадения осадков или таянья. Конструкция может иметь не только защитную функцию, но и декоративную.

Подведем итог

Обустройство поверхностного пластикового ливневого дренажного водоотвода снижает физические и материальные издержки при установке, эксплуатации и транспортировки. Пластиковые водоотводные решетки морозостойкие, прочные, легкие, имеют высокую пропускную способность.

У пластиковых дренажных лотков гладкие стенки, которые не впитывают влагу, потому за ними очень просто ухаживать. Пластиковые лотки не рекомендуется устанавливать в химически средах. Пластиковые водоотводные решетки легко устанавливаются, режутся болгаркой или ножовкой под любыми углами.

stoki.guru

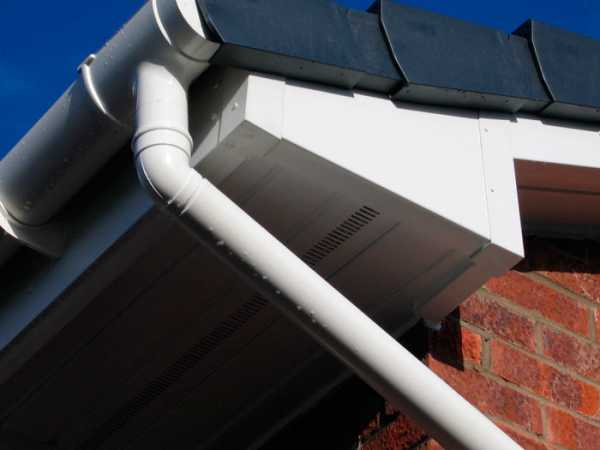

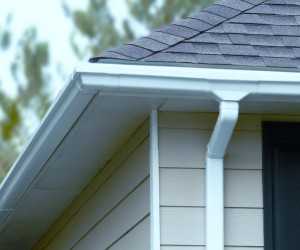

Пластиковые водостоки для крыши: размеры, лучшие, установка

При организации качественной и долговечной крыши следует уделять внимание не только выбору и монтажу покрытия для кровли, но и формированию эффективной, действенной и оптимальной водосточной системы. Для этого используются разные материалы, но все более востребованными считаются пластиковые водостоки для крыши. Они имеют много положительных параметров, хотя и не лишены некоторых минусов. Многие люди опасаются устанавливать водоотводы, которые изготавливаются из пластика, так как они считаются менее надежными, чем изделия из металла, но на самом деле современные конструкции обладают высокой прочностью и иными положительными эксплуатационными параметрами.

Устройство конструкции

Водосточные системы из пластика считаются неплохим выбором, если грамотно выбрать все элементы. Современные производители предлагают конструкции, созданные из поливинилхлорида, представленного термопластичным полимером. Он возникает при переработке нефти, но при этом является безопасным, поэтому его можно применять для жилых сооружений.

Важно! Лучшие производители предлагают действительно множество различных элементов, которые выступают в качестве комплектующих полноценной водосточной системы, поэтому при их грамотном выборе и соединении обеспечивается получение необходимой конфигурации.

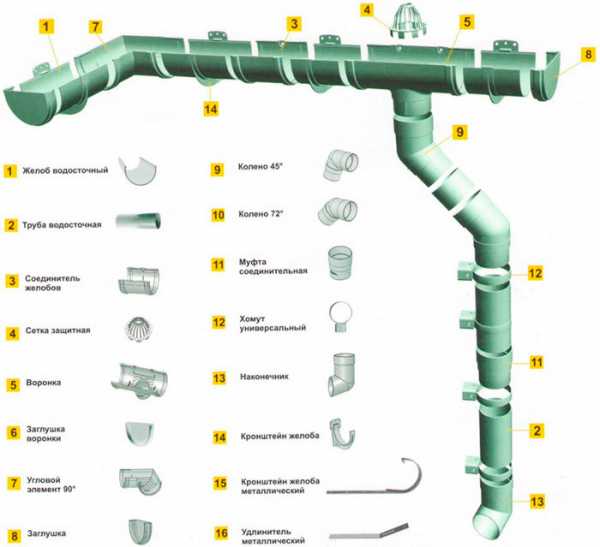

Пластиковые водостоки состоят из элементов:

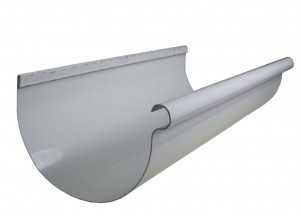

  • Желоба. Их основным назначением выступает прием воды, которая стекает со ската крыши, после чего она направляется к водоприемной воронке. За счет того, что для производства желоба используется пластик, обеспечивается возможность выбрать конструкцию оптимального сечения и размера, так как металлические изделия обычно представлены в стандартных габаритах, читайте также: размеры водосточного желоба.
  • Муфта желоба. Она предназначается для соединения нескольких частей желоба, причем обычно является короткой и устанавливается с применением герметика. Также для повышения герметичности нередко используется уплотнитель из резины.
  • Угол желоба. Он легко устанавливается своими руками и предназначается для создания нужного направления всего желоба. Может обладать разными параметрами, но наиболее востребованным считается угол в 90 градусов.
  • Кронштейн для желоба. Представлен качественным и надежным держателем из пластика. Он обычно обладает формой крюка и фиксируется к лобовой доске. После закрепления желоб вставляется в него.
  • Заглушка. Этот элемент надевается на конец желоба, который находится в противоположной воронке стороне. Именно он создает преграду для того, чтобы вода стекала в неправильном направлении.
  • Воронка для приема воды. Пластиковые водостоки невозможно представить без этого элемента. Предназначен он для сбора воды, поступающей из желоба и попадающей в трубу слива. По внешнему виду он представлен небольшим по длине желобом, оснащенным элементом в форме воронки.
  • Труба слива. Она устанавливается в вертикальном положении, а также соединяет желоб с воронкой. Именно за счет него вода спускается с крыши вниз в ливневку.
  • Наконечник. Он прикрепляется к трубе слива, причем именно за счет него снижается скорость, с которой вода спускается с крыши. За счет этого вода стекает плавно и без образования огромного количества брызг.
  • Кронштейн, предназначенный для фиксации трубы. Он представлен в форме кольца, которое закрепляется на стене строения, после чего закрепляет саму трубу.

Важно! Пластиковые водостоки для крыши представлены в огромном количестве видов и размеров, поэтому могут иметь разные габариты и формы, что позволяет организовать качественную и эффективную систему на любой крыше, независимо от ее конфигурации и иных особенностей.

Размеры пластикового водостока являются настолько разнообразными, что дается возможность даже между скатами сделать угол не только 90 градусов. Дополнительно пластик считается легким в обслуживании, поэтому при необходимости некоторые элементы системы могут быть подрезаны с помощью стандартной ножовки.

Преимущества использования водостока из пластика

Водостоки из пластика обладают многими положительными параметрами, за счет которых пользуются значительной популярностью. Некоторые владельцы жилых домов даже при наличии финансовых возможностей приобрести металлические части все равно выбирают элементы из пластика, но при этом выбираются виды, созданные из действительно качественного полимера.

К основным положительным эксплуатационным параметрам водостока из пластика относится:

  • стойкость перед процессом коррозии, поэтому постоянное воздействие воды не станет причиной разрушения основных частей конструкции;
  • небольшой вес, который считается одним из самых важных плюсов данных элементов, так как пластиковые части намного легче металлических, поэтому перевозка и монтаж считаются более простыми и быстрыми процессами;
  • во время дождя не возникает сильный и неприятный звук при удалении воды с крыши, а вот металлические части отличаются высокой резонирующей способностью, поэтому при их наличии появляется сильный шум падающей воды;
  • легкость установки позволяет каждому владельцу дома самостоятельно заниматься установкой, так как все элементы легко стыкуются друг с другом, а для этого не надо пользоваться какими-либо специфическими инструментами или сваркой, причем даже такое крепление является надежным и долговечным;
  • невысокая стоимость различных элементов, причем даже крепежи считаются более доступными по цене по сравнению с использованием металлических водостоков;
  • долгий срок службы, который может достигать даже 60 лет, в течение которых не потребуется вовсе выполнять какие-либо сложные ремонтные работы;
  • возможность выбрать элементы, обладающие различными расцветками, поэтому подбирается система, прекрасно подходящая для внешнего вида и оттенка стен строения или выбранного на крыше кровельного материала.

Важно! Каждый владелец частного дома должен знать, что водостоки ПВХ при изменении температуры меняют свой объем, поэтому нередко элементы вовсе деформируются или разрушаются при резкой заморозке и разморозке, поэтому установка должна производиться с использованием компенсационных элементов.

Минусы применения водостока из пластика

Применение таких деталей обладает не только плюсами, так как такая система имеет некоторые значимые слабые стороны. Они должны учитываться при выборе и установке, а к ним относится:

  • Низкая стойкость перед разными механическими ударами и иными видами воздействий. Именно плохая прочность считается наиболее важным недостатком конструкции, поэтому если снег сходит лавинообразно с крыши, то это может стать причиной значительного нарушения целостности системы из ПВХ. Поэтому такие изделия редко используются на больших домах или на многоэтажках.
  • Требуется проводить специфические расчеты, чтобы определить, каково оптимальное сечение желоба. От оптимального сечения данного элемента зависит, насколько эффективным будет удаление воды с крыши, поэтому приходится осуществлять сложные расчеты, для чего учитывается, какова площадь ската, среднее количество осадков в год, а также особенности климата, где имеется конкретное строение. Для расчета можно пользоваться современными уникальными онлайн-калькуляторами, которые свободно представлены в интернете. Если неправильно выбрать сечение желоба, то это может привести к быстрой деформации конструкции, поэтому придется вновь переделывать ее.
  • Отсутствие стабильных размеров. Пластиковый водосток при разных температурах изменяет объем, поэтому при высокой температуре расширяется, а при низкой – сжимается. Это приводит к тому, что не допускается жестко крепить элементы, а иначе велика вероятность появления разрывов. Также для снижения влияния температуры на пластик используются специальные компенсационные элементы, созданные из резины. Именно они позволяют элементам немного передвигаться, а при этом их целостность не нарушается.

Важно! Желательно для создания системы пользоваться деталями, выпущенными одним производителем, так как иначе велика вероятность, что они не будут стыковаться друг с другом за счет незначительной разницы в размерах, читайте также: какой водосток лучше металлический или пластиковый.

Как монтируются водостоки?

Крепление пластикового водостока считается достаточно простым процессом, но при этом надо действовать аккуратно, так как при сильных воздействиях хрупкие элементы системы могут быть нарушены. Весь процесс делится на этапы:

  • первоначально на крыше заканчиваются все работы по созданию стропильной системы и укладке кровельного покрытия;
  • наносится разметка, которая указывает на расположение всех элементов системы;
  • рядом с углом крыши устанавливаются воронки;
  • скат должен немного заступать за желоб, чтобы предотвратить его разрушение при сходе снега, но при этом не должно создаваться препятствия для сбора воды;
  • сам монтаж начинается от того места, где фиксируется воронка для приема осадков;
  • от данного участка надо отмерить в разные стороны по 15 см, после чего закрепляются кронштейны, предназначенные для фиксации желоба;
  • остальные кронштейны прикрепляются на расстоянии в 50 см друг от друга, причем для этого желательно пользоваться кровельными саморезами;
  • на зафиксированные кронштейны устанавливается часть желоба, оснащенная воронкой;
  • монтируется далее сам желоб, который предварительно подрезается, чтобы он обладал оптимальной длиной;
  • он вставляется в кронштейны, после чего все остальные сегменты соединяются друг с другом с оптимальным нахлестом, а также с применением резиновых элементов или силиконового герметика;
  • после начинается установка вертикальной трубы, предназначенной для слива воды;
  • она подсоединяется к воронке, после чего наращивается оптимальная длина, для чего используются разные по длине отрезки труб, соединяемые муфтами;

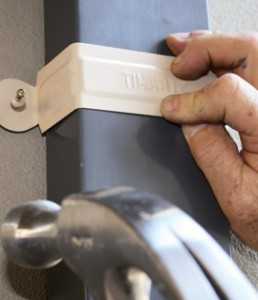

  • на стенах так же крепятся кронштейны, предназначенные для фиксации этой вертикальной трубы, причем расстояние между ними должно быть в пределах 100 см;
  • на трубу одевается носик изогнутой формы, причем между ним и землей не должно быть расстояние больше 30 см.

Важно! Желательно выполнять данный процесс при температуре +5 градусов, причем не рекомендуется работать в жару или холод.

Водосточная система:

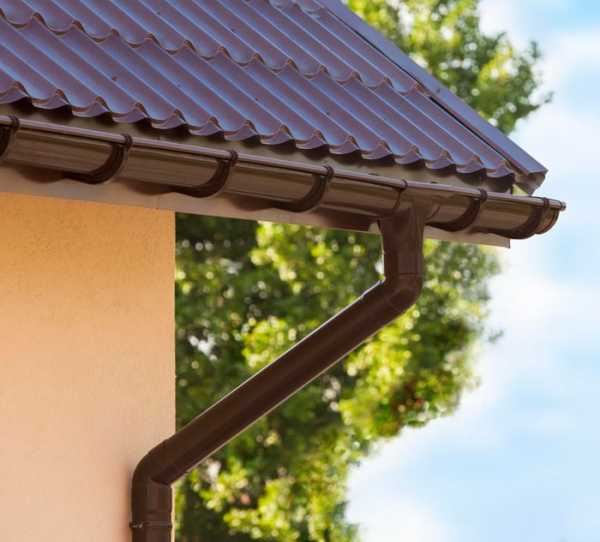

Таким образом, водосточная система на крыше считается обязательным элементом. Она может создаваться из разных материалов, причем пластиковые конструкции считаются неплохим выбором. Они имеют много плюсов, просты в установке и служат долгое время. Их монтаж считается несложным за счет их быстрого соединения муфтами и небольшого веса, поэтому даже новички без проблем справятся с этой задачей.

Посмотрите еще статьи:

kryshagid.ru

Пластиковый водосток для крыши - цена и монтаж своими руками

Преимущества и недостатки пластиковых водостоков

Мало кто из нас относится к пластику, как к прочному и надежному материалу. Тем не менее, применение современных технологий позволяет поставить пластиковые водосточные системы по степени прочности и длительности срока эксплуатации наравне с соответствующими системами из металла или металлопластика.

Кроме этого, они имеют и прочие достоинства:

  1. Доступная ценовая политика. По сравнению с ценами на водосточные системы из других материалов, монтаж и эксплуатация стока из пластика является наименее затратным вариантом и при этом не уступает им по функциональным характеристикам.
  2. Невысокая стоимость монтажных работ. Для устройства системы отвода стоков необязательно присутствие высококвалифицированных работников и наличие дорогостоящих инструментов.
  3. Легкая обработка материала упрощает монтирование водостока.
  4. Небольшой вес конструкции позволяет крепить ее к различным частям дома, исключая возможность перегрузки скопившимся снегом или собственной массой.
  5. Широкая цветовая гамма позволяет подобрать материал, подходящий под цвет кровельного покрытия и стен дома.
  6. В отличие от металлических изделий не издает много шума во время дождя.
  7. Устойчив к коррозии, в течение всего срока эксплуатации внешний вид не меняется.
  8. Обладает повышенной прочностью, не деформируется от воздействия механических нагрузок при низкой температуре.

Несмотря на огромное количество положительных характеристик пластик имеет и недостатки:

  1. Отсутствует возможность сделать самостоятельно. В отличие от металлопрофиля, который без особых усилий можно согнуть в необходимую форму, пластиковые изделия могут быть изготовлены исключительно в производственных условиях.
  2. В случае замерзания воды в водопротоке он может треснуть.
  3. Разрушенный элемент невозможно починить.
  4. Пластиковая водосточная система устанавливается исключительно на малоэтажные здания.

Виды водостоков

Пластиковые водостоки классифицируются по типу материала, форме профиля и виду фиксации.

По типу материала различают:

  • поливинилхлоридные (ПВХ) – водостоки, изготовленные из такого материала абсолютно устойчивы к коррозии;
  • пластиковые с полимерным напылением – более прочные по сравнению с ПВХ материалом.

По форме:

  • прямоугольные;
  • квадратные;
  • круглые.

По варианту исполнения:

  • внутренние;
  • наружные.

По способу установки:

  • клеевую;
  • не клеевую (монтаж осуществляется посредством уплотнительных резинок).

Правила и особенности монтажа

Остановив свой выбор на установке пластиковой системы водостока, и планируя осуществить эти работы самостоятельно, необходимо ознакомиться с правилами и особенностями ее установки.

  1. Стоки устанавливают одновременно со строительством крыши, это экономит не только время, но и денежные средства.
  2. Способ установки системы отвода стоков выбирают исходя из материалов для установки, вида и качества крепежных составляющих и схемы водостока.
  3. Обвязка желобов к крыше осуществляется посредством держателей, которые привинчивают к торцевой доске. Если таковой нет, их крепят к стропилам или доске кровли. При использовании металлических крюков, их можно крепить на кирпичную стену.
  4. Опорные элементы устанавливают на каждой стороне от углов желоба и воронок, а расстояние между крюками должно составлять полметра.
  5. Желоб устанавливать следует так, чтобы вода стекала на центральную его ось или с небольшим отклонением от здания. Это не даст стокам выливаться через кромки желоба во время ливней.
  6. Для облегчения притока дождевой воды в водосток и предупреждения скопления воды под крышей необходимо установить карнизный капельник, который фиксируют к доске крыши так, чтобы он внахлест на 1,5 см входил в профиль желоба.
  7. Чтобы из-за влажности на стене дома не появлялась плесень, обязательно должен быть между стеной дома и сточной трубой промежуток в 4-9 см.
  8. Исходя из нагрузки на желоб, крепежи труб осуществляют под всеми точками стыковки каждые 1-2 метра.
  9. Расстояние от слива трубы до почвы должно быть не менее 30 см, при наличии водоотвода – не менее 15 см.

Установка: как делать

Установка пластиковых водостоков может осуществляться без привлечения профессионалов и специальной техники, ее можно произвести самостоятельно.

Монтаж можно осуществлять двумя способами:

  1. Прямо на кронштейны, собирая систему на земле.
  2. Собирать водосток под крышей.

Людям, не имеющим опыта работы в этом направлении, рекомендуется монтировать заранее собранный водосток, так можно сэкономить время, и облегчить процесс установки.

Представляем пошаговую инструкцию по установке водостока:

  1. Разметка. Весь водосток проходит по периметру здания, поэтому чтобы быстро разметить все места установки кронштейнов вдоль стен можно натянуть леску или шнур с определенным уклоном (в сторону воронки). Следует обратить внимание, что каждый последующий крепежный элемент должен фиксироваться на 1,5 см ниже предыдущего.
  2. Установка кронштейнов. В первую очередь осуществляется крепление кронштейнов, которые располагают от наивысшей точки к нижней точке, иначе функционирование желобов будет не эффективным. Диаметр крюков должен соответствовать диаметру пластиковых водостоков. На расстоянии 1-1,5 метров от крыши в стене проделывают отверстие и вставляют в него кронштейн. Затем используя строительный уровень и ориентируясь по кровельному покрытию, монтируют последующие крюки, следя за их наклоном, который зависит от площади крыши. После крепления крюков обязательно проверяют их на прочность и приступают к сборке водостока.
  3. Сборка осуществляется согласно инструкции изготовителя. Соединив отдельные составляющие, следует надавить на них до характерного щелчка, не прилагая излишних усилий, чтобы не деформировать пластик. Закрытие защелки означает надежную фиксацию.
  4. Направляющие стока монтируют на кронштейны, если есть необходимость, их дополнительно крепят к крыше.
  5. После установки желобов производится их стыкование с воронками, для установки которых по углам здания или на стене устанавливаются специальные крепежи. В эти крепления продеваются трубы, а в верхней точке они соединяются с направляющими водостока.
  6. Если готовых отверстий для воронок в трубах нет, придется самостоятельно их выпиливать, принимая во внимание окружность трубы. Если изделие оснащено отверстиями, для монтажа достаточно легко нажать на место крепежа, заранее смазанное герметизирующей пастой.
  7. Завершающим этапом является вывод водостока в специально отведенное место во дворе или за его пределами. Идеальный вариант – стыковка тротуарного дрена со стоком крыши.

Блиц-советы

  1. При устройстве пластиковых систем водостока следует учесть, что на каждые 8 погонных метров желоба должна приходиться не меньше одной сливной трубы.
  2. Для увеличения срока эксплуатации сооружения рационально проложить по всей линии кабель обогрева, который защитит все элементы системы от образования наледи. Кабель протягивают по желобу двумя рядами и вертикально на полметра заводят в сток.
  3. По завершении монтажа системы рекомендовано установить защитные решетки, предотвращающие заполнение желобов листвой и грязью.
  4. Один раз в полгода нужно проводить чистку стока, а также проверять на наличие в нем трещин и проводить замену его деформированных частей. Чистку можно производить путем промывания желобов и труб напором воды из шланга.
  5. Приобретая материалы для водоотвода, рекомендовано руководствоваться правилом, что окружность элементов зависит от площади ската кровли. Так, в соотношении желоб-труба: до 100 м2 = 80-100 мм/50-70 мм, до 150 м2 = 110-130/75-100, свыше 150 м2 = 150-200/80-150.
  6. Расчет нужного количества кронштейнов производится из необходимости крепления желоба через каждые полметра и каждого колена сточной трубы.

Выбирая страну производителя материалов для стока воды желательно остановить свой выбор на отечественном производителе.

Это обусловлено тем, что российские разработчики учитывают особенности нашей климатической зоны, тем более что по качеству они не уступают зарубежным производителям.

orcmaster.com

Пластиковые водостоки: инструкция по монтажу

Интересные дизайнерские проекты домов и коттеджей для загородного строительства, ставшие очень популярными среди владельцев загородной недвижимости, имеют сложную геометрию кровли, поэтому разработка системы отведения ливневой воды, включающая пластиковые водостоки, для максимальной защиты строения от осадков занимает важное место в реализации любого проекта. Вполне закономерно, что чем больше углов и перепадов участков крыши, расположенных в разных плоскостях, тем сложнее осуществить грамотный отвод воды.

Пластиковые водостоки смотрятся красиво и оригинально на любом доме

Свойства пластиковых водостоков

Отличия от металлических аналогов

Сегодня водостоки  из пластика практически полностью вытеснили аналоги из металла, как обычного, так и оцинкованного, которые хоть и имеют высокие прочностные характеристики, но всё же, при постоянном воздействии ультрафиолета и атмосферных осадков ржавеют и подвергаются разрушению от коррозии.

Появление высококачественного поливинилхлорида (ПВХ) благодаря инновационным технологиям открыло новую эру в создании идеально адаптированных систем для водосброса с крыш различной сложной конфигурации. К тому же более лёгкие и дешёвые пластиковые водостоки с дополнительными аксессуарами и креплениями позволяют быстро и качественно смонтировать водоотвод с любых крыш загородного дома.

Пластиковые водостоки можно выбрать из широкой цветовой гаммы

Разнообразие цветовых решений  ПВХ водостоков обеспечивается добавкой красителей, что позволяет более гармонично вписать всю систему водоотвода в общий дизайнерский проект, а использование специальных термических и ультрафиолетовых стабилизаторов дает заявленную производителем прочность и долговечность при эксплуатации.

Преимущества

Преимущества пластиковых водостоков:

  • высокие прочностные характеристики водостоков к различным механическим воздействиям и нагрузкам;
  • отличная эластичность, которая одновременно сочетается с упругостью, обеспечивая надежность и прочность соединения;
  • возможность восстановления своей формы при сходе снега или обледенении после прекращения действия нагрузки;
  • химическая стойкость к воздействию агрессивной среды и прочность при воздействии сезонных и суточных колебаний температуры;
  • устойчивость к ультрафиолету, обеспечивающая длительный период эксплуатации;
  • равномерное распределение красителя по всему объему водостока дает идеальный цвет, который не выгорает с течением времени и не смывается осадками;
  • идеально гладкая поверхность водостока обеспечивает быстрое скольжение воды практически без сопротивления;
  • высокая устойчивость к коррозии, не требуется регулярная покраска.

Монтаж пластикового водостока легко можно выполнить своими руками

К вышеперечисленным достоинствам необходимо добавить такие немаловажные параметры как низкую стоимость и удобство монтажа, а также относительно малый вес по сравнению с аналогами из металла. Кроме того во время дождя или сильного ливня вся система водоотвода работает очень тихо, что обеспечивает должный комфорт для всех жителей дома, и становится приоритетным материалом для загородных малоэтажных строений.

Важным преимуществом устройства водостоков из ПВХ является и тот факт, что любую систему водоотвода при необходимости можно будет быстро демонтировать для ремонта и замены вышедшей из строя детали. Как правило, владелец недвижимости сначала строит дом по какому-либо проекту, но потом постепенно возникает необходимость дополнительных пристроек и новых функциональных переделок. И здесь простота монтажа и демонтажа становится неоспоримым преимуществом по сравнению с металлическими аналогами.

Особенности конструкции пластиковых водостоков

Многие зарубежные производители пластиковых водостоков известных брендов, таких как Gamrat, Plastmo, Docke и др. стараются придерживаться стандартного диаметра 125 мм, но некоторые из них дополнительно производят продукцию большего диаметра. Поэтому у покупателя всегда есть выбор, какому бренду отдать предпочтение.

Круглый желоб обеспечивает быстрое и плавное водоотведение

Желоба имеют полукруглую форму с характерно вывернутым передним краем в виде кольца, который служит дополнительным ребром жесткости для усиления конструкции и позволяет даже прислонять к нему при необходимости лестницу. А задний фланец имеет изгиб внутрь, что способствует возврату потока воды при сильном ливне, поэтом никогда не происходит перелив через край водостока. Кроме того абсолютно гладкая внутренняя поверхность желоба максимально снижает возможность засорения и обеспечивает минимальное сопротивление движущемуся потоку воды.

Монтаж системы водоотвода

К монтажу системы отвода воды необходимо приступить после выполнения стропильных работ и обработки торцевой доски. Все работы должны проводиться при температуре не менее пяти градусов. Легкость водостоков значительно упрощает монтаж. Основным условием установки желобов является такое расположение, чтобы в них не ударялся сползающий снег.Если конструкция кровли не позволяет сильно занижать линию монтажа, то устанавливается снегозащита.

Совет сантехника: Чтобы во время сильных ливней вода не переливалась через желоб, край крыши не должен заходить за половину диаметра водостока.

Место соединения желоба и водосточной трубы нужно тщательно закрепить

Монтаж всей системы начинается с места расположения принимающей воронки. Сначала отмечается ось воронки, затем места крепления держателей, расстояние между которыми не должно превышать 65 сантиметров. Линия водостока должна иметь уклон порядка 3 мм на каждый погонный метр. Затем делается монтаж нескольких желобов соединительными деталями с учетом размеров фасонных деталей, и при необходимости лишняя длина отрезается ножовкой по металлу, а края зачищаются.

Желоб закрепляется в специальном креплении

Профиль водостоков сделан так, чтобы образовывался замок, позволяющий без проблем многократно монтировать и демонтировать желоб. Кроме того некоторые производители для обеспечения необходимой герметичности используют специальные прокладки, которые перед монтажом смазывают скользящим гелем. Такой способ монтажа позволяет полностью компенсировать изменение длины водостока под влиянием перепадов температуры окружающей среды. Это является одним из основных требований для обеспечения правильного функционирования всей отводной системы. Затем монтируется воронка для сбора воды из разных линий.

Совет сантехника: Торцевые заглушки лучше монтировать на земле, а потом поднимать уже готовую конструкцию.

Во всех системах водоотвода обязательно используются фасонные детали для ребер крыши, которые стандартно выпускаются с углом в 90 градусов. В том случае если углы кровли имеют другие размеры, то всегда можно оформить заказ под конкретный угловой размер. Монтаж их аналогичен и подчиняется тем же требованиям. Фасонные детали между собой не соединяются, а являются промежуточным элементом монтажа водостока. После установки водостоков и приемной воронки проверяется, как работает вся система.

Водосточная труба закрепляется на стенке дома

Затем делается установка водосточных труб, которые соединяются вспомогательными деталями. Так как приемная воронка имеет некоторый вылет по отношению к стояку, то её монтируют с помощью нескольких колен, как правило, двух в зависимости от геометрии крыши.

Воронку с коленом лучше всего зафиксировать шурупом, что особенно важно при несовпадении их диаметров. Водосточная труба крепится к стене с помощью специальных обойм, расстояние между которыми не должно превышать двух метров. Предварительно делается разметка нижней части водостока в зависимости от места расположения входа ливневой канализации. Затем все детали соединяются с учетом люфта для компенсации удлинения в жаркое время года.

Обеспечить качественный отвод воды с крыши можно только при четком следовании инструкции монтажа, разработанной производителем. А использование оригинальных комплектующих деталей гарантирует идеальную защиту дома от внешних природных осадков и длительный срок эксплуатации.

Советуем посмотреть:

canalizacia-vsem.com

Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

  • Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение  М – монтируют на подсыпку, и оснащается собственным фундаментом).
  • Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
  • Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
  • Лоток бордюрный – щелевой желоб с Г-образным  выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые  лотки производят из  термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун)  или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

  • Длина – один метр.
  • Ширина – от 0,14 до 0,5 метра.
  • Высота – от 0,06 до 0,79 метра.
  • Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

  • Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
  • Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
  • Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

  • Максимальная длина – 500 миллиметров
  • Наибольшая ширина – 200 миллиметров.
  • Толщина решетки – не менее 50 миллиметров.
  • Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

  • Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.

  • Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
  • В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
  • В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
  • В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
  • В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
  • В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

  • Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
  • После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
  • По пропускному диаметру определяют модель и внешние габариты водовода.
  • На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
  • На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
  • Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
  • После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

canalizator-pro.ru

Пластиковые водоотводы – Лотки водоотводные пластиковые — Европласт

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
