Ветровая лобовая и карнизная планка для кровли из металлочерепицы: материал изготовления, особенности монтажа

Металлическая черепица — хороший вариант для покрытия крыши частного дома. Однако долговечность кровли зависит не от одного этого материала: очень важно правильно выбрать различные комплектующие, как, например, ветровая планка для металлочерепицы. Хоть количество «доборников» составляет всего 5% от объема всей конструкции кровли, значимость их крайне велика.

Разновидности изделий

Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

Виды:

  • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
  • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

Материалы и размеры

Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

  • Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
  • Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

Функции элементов

Итак, ветровые планки выполняют две функции:

  • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
  • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

Установка досок

Без особых проблем торцевая планка может быть установлена своими руками даже без серьезного опыта строительных работ. Понадобятся для этого кровельные саморезы с резиновыми уплотнителями (порядка шести штук для одной планки), герметик, шуруповерт и ножовка по металлу для подрезки. Особенности крепления зависят от места монтажа:

  • Торцевая доска. Монтаж этого элемента производится в завершении кровельных работ. Подбор верхней крепежной полочки осуществляется в зависимости от профиля покрытия и высоты волн черепицы. Крепление производится через материал кровли сверху к торцовой планке и обрешетке каркаса с шагом примерно 40 см. Рекомендуется использование кровельных саморезов с полиуретановой или резиновой шайбой.
  • Карнизная доска. На карнизные свесы ветровая планка монтируется до устройства водостока и укладки покрытия кровли. Шаг тоже равен примерно 40 см, а нахлест делается в 5−10 см. При монтаже гидроизоляционной пленки, которая укрывает обрешетку, поднимают и кладут сверху планки. Правильная установка обеспечит плотное прижатие к внутренней части желоба водостока, что предотвратит попадание на стропила влаги.

Дополнительная изоляция стыков кровли и планок осуществляется с помощью специальных уплотнителей, силиконового герметика или строительного скотча. Большинство мастеров считает, что лучше использовать специальный уплотнитель, повторяющий рельеф профлиста, поскольку его срок службы не ограничен. В качестве торцевой доски для металлической черепицы выбирается обычно тонкий стальной лист толщиной примерно 0,5 мм.

Выбор и использование крепежных элементов

Обшивка свесов кровли производится с соблюдением важного правила: верхняя часть ветровых планок, которая контактирует с полотнами профнастила, крепится с помощью коньковых саморезов, а нижняя — с помощью кровельных. Монтаж профнастила осуществляется с помощью саморезов с прокладкой ЭПДМ. Это самонарезающие винты с 6-гранной головкой цвета главного кровельного материала.

Три основных вида этих саморезов:

  • Для крепежа профнастила, который будет эксплуатироваться в условиях интенсивных ветровых нагрузок (кровельные).
  • Для крепления к деревянному основанию.
  • Для установки коньковых «доборников» (коньковые).

Последние в приведенном списке — самые длинные и тонкие, что требуется для надежного закрепления планки, когда высота волны черепицы и толщина досок обрешетки значительная. Поэтому верхняя панель торцевых реек крепится коньковыми саморезами. Шляпки перечисленных крепежных элементов должны быть того же цвета, что и сама металлическая черепица. Так не будут заметны места креплений.

Длина саморезов выбирается в зависимости от особенностей главного кровельного материала и толщины реек обрешетки. Рекомендуется выбрать кровельные саморезы 28-миллиметровой длины (для боковых креплений) и карнизные крепежные элементы длиной 80 мм.

Важно соблюдение рекомендованных производителем металлической черепицы правил монтажа всех комплектующих. Насчет ветровых планок можно сказать, что шаг между элементами крепежа должен быть не меньше 40 см и не больше 50 см. В противном случае могут образоваться волны из-за воздействия на «доборник» сил расширения и сжатия, которые имеют место, соответственно, при нагреве и охлаждении кровли.

planken.guru

Планка торцевая для металлочерепицы - Всё о кровле

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

  1. Защищает помещение от проникновения внутрь него осадков.
  2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
  3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
  4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
  5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

  • Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
  • Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
  • Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
  • Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
Видео: Монтаж торцевой планки черепицы

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

  1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
  2. Производится крепление планки сверху, к верхнему торцу доски.
  3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
  4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
  5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
  6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;

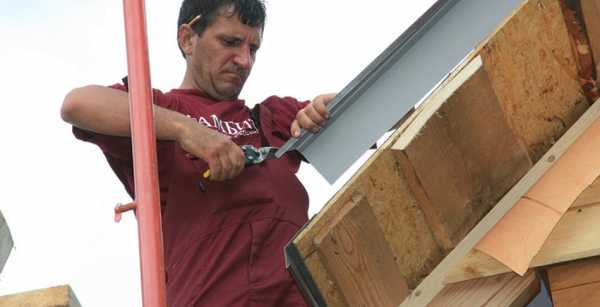

  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

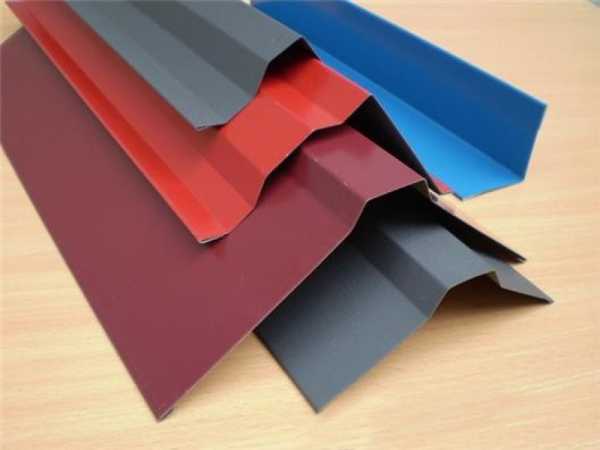

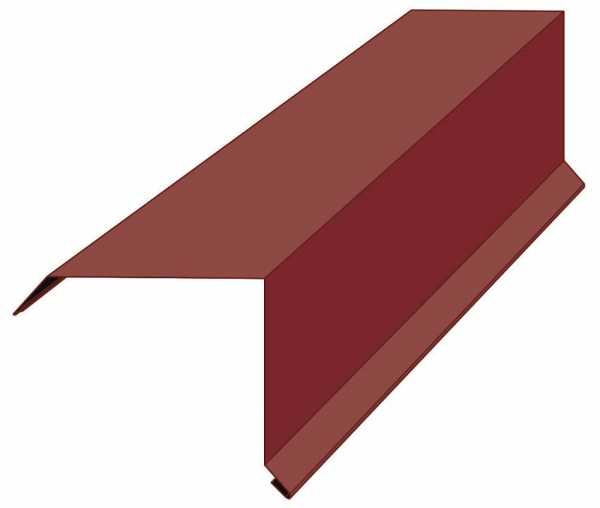

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

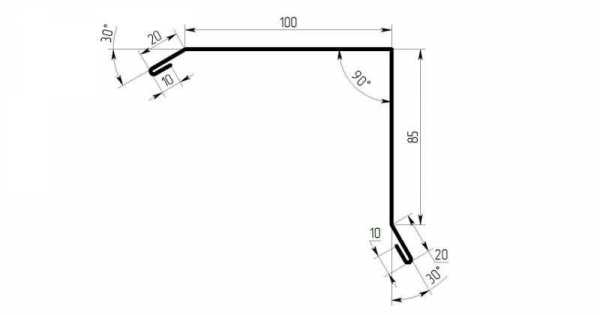

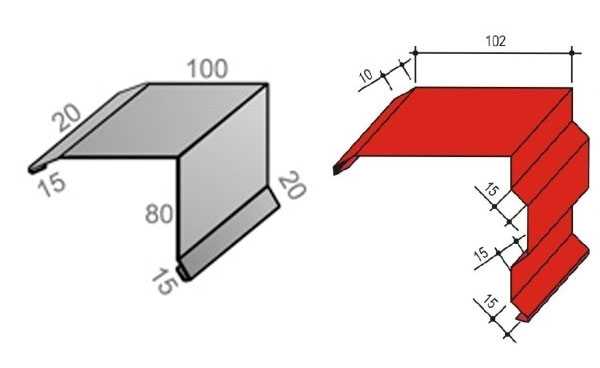

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

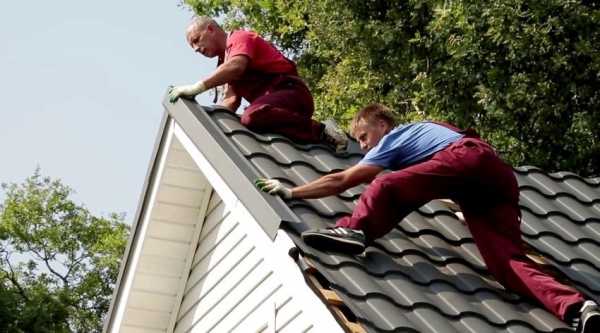

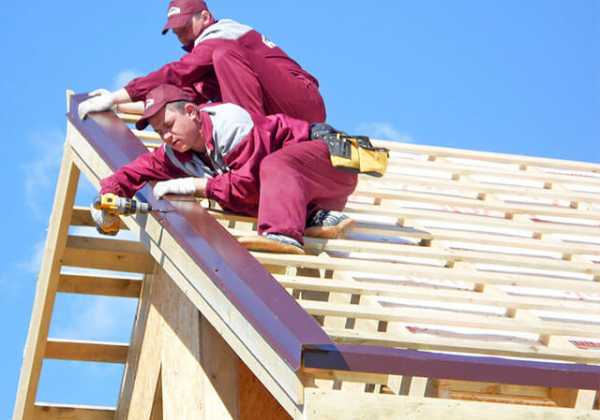

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

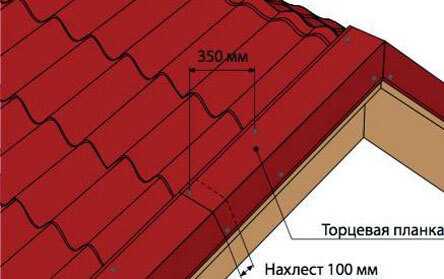

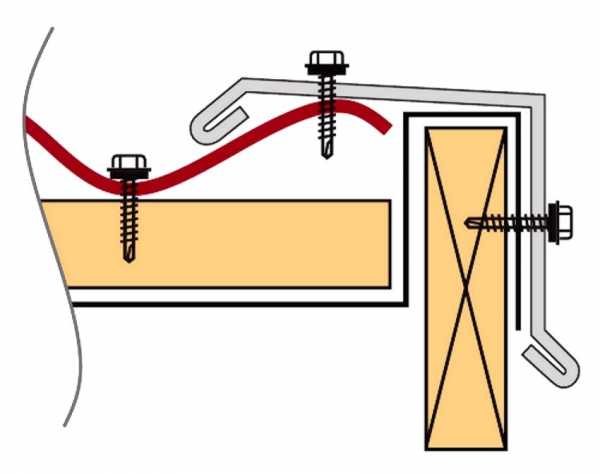

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет!При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

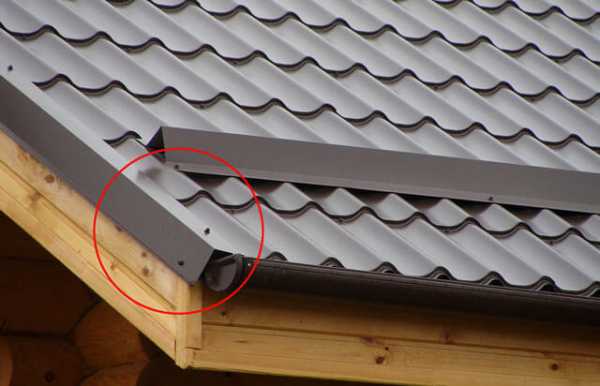

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет!Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Источники: http://ratingstroy.ru/stroitelnye-materialy/potolki-i-krovelnye-materialy/vetrovaya-i-tortsevaya-planka-dlya-metallocherepitsy/, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html, http://remoo.ru/stroitelstvo/planka-tortsevaya-dlya-metallocherepitsyi-naznachenie-i-poryadok-ustanovki/

krovlya-mp.ru

Карнизная планка для кровли: характеристики, монтаж

Комплектация современных кровельных материалов включает специальные доборные элементы, каждый из которых выполняет свою важную функцию. Одним из таких элементов является карнизная планка для кровли, и без нее не обходится монтаж любого из покрытий скатных крыш.

Карнизная планка для кровли

Содержание статьи

Виды планок для кровельных покрытий

Вне зависимости от типа кровельных материалов, перечень и назначение доборных элементов не изменяется. Они могут отличаться по размерам и цветовым решениям, технологии монтажа и физическим параметрам. Но эти отличия никак не влияют на функциональную принадлежность.

Таблица. Виды доборных элементов для кровли

Наименование элементаКраткое описание и назначение

Ветровая (торцевая) планка

Прибивается по краям скатов, предупреждает подрыв кровельного покрытия сильными боковыми порывами ветра. Дополнительно защищает деревянные конструкции от намокания и улучшает дизайнерский вид крыши. Фиксируется к деревянным элементам стропильной системы (ветровой доске), кровельным материалам или обрешетке.

Карнизная планка

Металлический элемент удлиненной формы, согнутый под углом примерно 90°. При необходимости угол наклона легко регулируется. Одна плоскость планки фиксируется к стропильной системе, а вторая отводит воду в желоб. Способ монтажа зависит от типа крыши. Нахлест примерно 5 см, направление перекрытий значения не имеет. Планка не только отводит конденсат из-под подкровельного пространства, но и защищает стропильные ноги от намокания во время дождя.

Коньковая планка

Закрывает открытое коньковое пространство на металлических кровлях. Обеспечивает эффективную естественную вентиляцию утеплителя, предупреждает намокание и задувание снегом. Нахлест стыков делается с наветренной стороны. Карнизная планка прикручивается к верхним волнам металлических листов, устанавливается на завершающем этапе монтажа кровли.

Планка примыкания

Герметизирует места выхода на крышу дымоходов, вертикальных кирпичных архитектурных элементов или специальных инженерных коммуникаций. Внешняя поверхность дополнительно герметизируется гибкими защитными пленками или битумными мастиками.

Карнизная планка отличается от всех остальных только местом фиксации и выполняемыми задачами. Что касается материала и технологии изготовления, то никаких отличий нет. Все планки делаются из листовой оцинкованной стали толщиной примерно 0,45 мм, цинкование делается горячим методом. Покрытие сплошное без пропусков и потеков толщиной не менее 20 мкм. Для улучшения внешнего вида и повышения устойчивости к коррозионным процессам поверхности покрываются устойчивыми к УФ-лучам и негативным атмосферным факторам полимерными красителями.

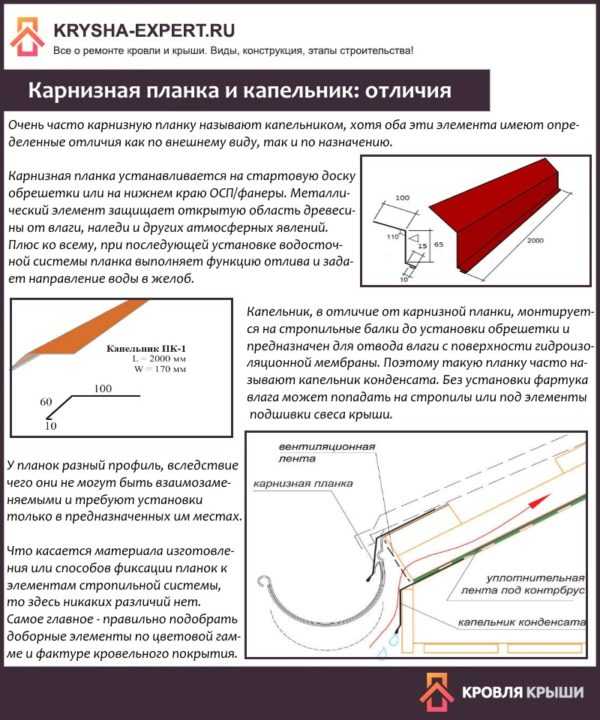

Карнизная планка и капельник: отличия

Крепление планки своими руками

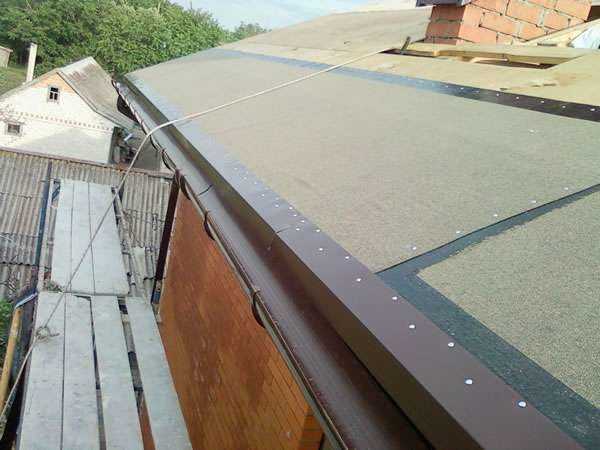

Карнизная планка фиксируется саморезами или специальными гвоздиками с большими шляпками к карнизной доске. Доска прибивается во время изготовления стропильной системы, ее ширина должна быть на несколько сантиметров больше ширины элемента.

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Практический совет. Несмотря на то, что металлический элемент защищает доски от намокания, опытные строители настоятельно рекомендуют пропитать древесину антисептиками или окрасить.

Особое внимание нужно уделять торцам, здесь дерево впитывает максимальное количество влаги. Почему? Во время высыхания влага удаляется как из клеток древесины, так и из межклеточного пространства. Большая часть воды накапливается в клетках, это надо для обеспечения их жизнедеятельности. После высыхания клеточная оболочка становится непроницаемой для воды и совсем не впитывает влагу. Основная жидкость в доски попадает через торцы, в этих местах располагаются открытые каналы межклеточного пространства. А мокрые пиломатериалы под металлическими планками очень быстро гниют, хотя негативные процессы с внешней стороны незаметны. Проблемы можно увидеть только после полного разрушения пиломатериалов, их замена на этой стадии требует много времени и усилий. Карнизные планки установлены на большой высоте, работать там неудобно и опасно.

Торцы стропил нуждаются в повышенной защите от влаги

Шаг 1. Снимите защитную полиэтиленовую пленку. Она приклеивается с лицевой стороны и предохраняет поверхности от царапин во время транспортировки. Некоторые неопытные застройщики не снимают эту пленку. Они надеются, что полиэтилен дополнительно предохраняет металл от коррозионных процессов, но это глубокое заблуждение. Уже через несколько месяцев полиэтиленовая пленка под воздействием солнечных лучей потрескается и начнет отслаиваться. В щелях между ней и металлом длительное время вода не высыхает, а это ускоряет процесс старения защитных покрытий. Кроме того, планка с отслоившейся пленкой выглядит неряшливо и снижает привлекательность новой кровли. Очистить поверхность от нее теперь сложно – пленка рвется в руках, но не отклеивается от поверхности металла.

Удаляют с планки защитную пленку

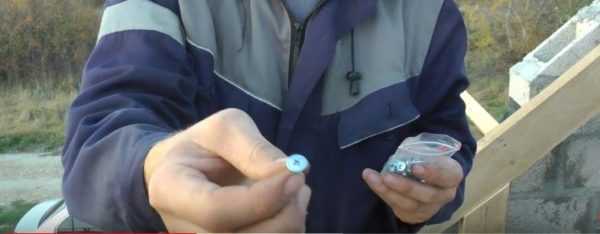

Шаг 2. Подготовьте саморезы. Рекомендованная длина 25 мм, шляпка должна быть широкой, метизы обязательно из нержавеющих сплавов. Категорически запрещается пользоваться саморезами с потайными головками, они повреждают металлические планки, в этих местах сталь начинает покрываться ржавчиной. Как следствие – на лицевой поверхности появляются очень некрасивые коричневые потеки. Со временем отверстия увеличиваются в диаметре и планки могут отрываться, потребуется их полная замена.

Крепежи должны быть оцинкованные и с большими шляпками

Шаг 3. Для уменьшения зазора в стыке между двумя элементами немного прижмите нижний край с маленьким подгибом. Направление нахлеста стыков для этой планки с функциональной точки зрения значения не имеет, пятисантиметровый нахлест практически полностью исключает попадание капелек косого дождя или морошки. Но с декоративной точки зрения направление нахлеста рекомендуется выбирать. Надо делать все возможное, чтобы кровля на удалении смотрелась максимально красиво. Если у вас оживленная улица, то планки крепите таким способом, чтобы щель нахлеста с этой стороны была незаметной.

Планки крепят внахлест на 3-5 см

Прикрутите элемент к доске, расстояние между метизами примерно 40 см, двухметровая полоса фиксируется 5–6 саморезами. Фиксируйте их в шахматном порядке, не пережимайте, не допускайте появления на поверхности вмятин. Это не только некрасиво, но и непрактично. Если головка самореза вдавливается в поверхность металла, то под шляпкой обязательно повреждаются защитные антикоррозионные покрытия. Шляпка никогда герметично не прилегает к плоскости металла, в щели постоянно попадает вода.

Метизы вкручивают в шахматном порядке

Фиксировать саморезы на большой высоте в неудобном положении довольно сложно. Делайте это в такой последовательности.

  1. Определитесь с примерным местом вкручивания саморезов. Прилагайте усилия, чтобы они размещались симметрично, это оказывает влияние на дизайнерский вид карнизной планки.

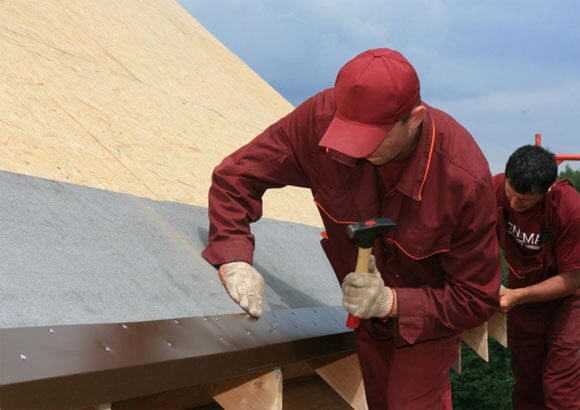

  2. Металлическим молотком наживите саморез, вбивайте его до тех пор, пока он не будет прочно удерживаться в заданном положении. Головка должна быть вертикальной.
  3. Возьмите шуруповерт и осторожно вставьте его в прорези на головке. Проверьте правильность положения.
  4. Со средним усилием прижмите инструмент и закрутите саморез до касания его шляпки с металлическим листом. Сильно не перетягивайте.

Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Помните, что каждое соскальзывание инструмента со шляпки обязательно оставит глубокие царапины на поверхности карнизной планки. Для заделки таких дефектов рекомендуется заблаговременно покупать специальные карандаши, они заправлены точно такой же полимерной краской, как и окрашеные поверхности элемента. Карандаши можно приобрести одновременно с кровельными материалами.

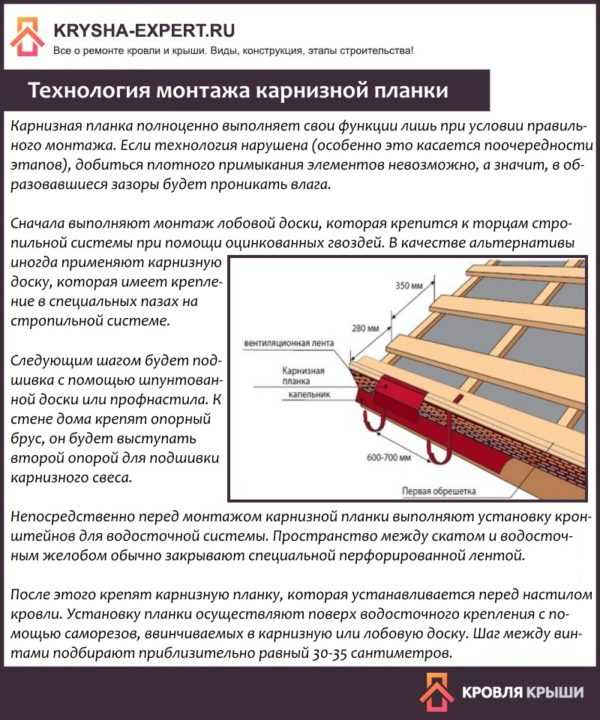

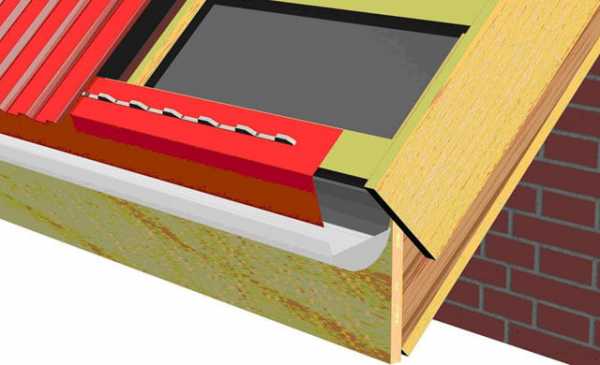

Технология монтажа карнизной планки

Самостоятельное изготовление карнизной планки

Если у вас имеется доступ к простейшему листогибочному станку, то сделать такую планку можно самостоятельно. Металл купите в специализированных строительных магазинах.

Шаг 1. Нарисуйте эскиз планки с указанием всех размеров. Нужно учесть ширину прибиваемой площадки и размеры полотна, направляющего воду в желоб водосливной системы.

Начинают с изготовления эскиза планки

Шаг 2. Отрежьте заготовку соответствующих размеров, они должны суммировать все подгибы элемента. Резак имеется на каждом промышленном станке, работать с ним очень легко и быстро, срез получается идеально ровным. Для соблюдения размеров и параллельности установлена специальная линейка. После нарезания заготовок снимите упоры и резак, подготовьте станок к гибке листов.

Нарезают заготовки нужного размера

Шаг 3. Отметьте места изгибов согласно нарисованному эскизу. Отметки можно ставить как с одной, так и с двух сторон. Станок имеет специальное приспособление, при помощи которого можно делать параллельные сгибы только по одной метке.

На заготовке отмечают линии среза и сгибов

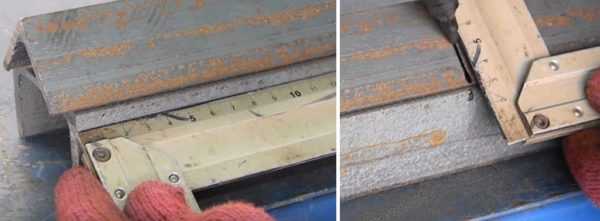

Шаг 4. Вставьте металл в станок, выставьте его по метке. Поднимите стол для придания планке необходимого угла загиба.

Вставляют заготовку в станок и загибают одну сторону

Шаг 5. После загибания каждой кромки меняйте положение листа и доделывайте все оставшиеся контуры.

Меняют положение листа и загибают вторую сторону

Для изготовления одной планки понадобится не более минуты. Станок позволяет изготавливать не только карнизные, но и все остальные планки, входящие в комплект кровельного покрытия. Нет возможности работать на таком станке? Ничего страшного, при желании его можно изготовить самостоятельно.

Как сделать самодельный листогибочный станок

Понадобится болгарка, сварочный аппарат и измерительные инструменты. Станок изготавливается из швеллера №8, уголка с шириной полки 45 мм и полосы шириной 40 мм. Количество металла зависит от планируемой ширины листогиба.

Шаг 1. Аккуратно подровняйте все срезы на торцах. На некоторых металлобазах прокат отрезают газовыми резаками, приходится исправлять результаты их нежелания пользоваться современными станками для отрезания металла.

С помощью болгарки делают аккуратные срезы на торцах уголков

Шаг 2. Положите уголок на швеллер, точно совместите торцы проката. Сделайте на металле метки, при этом нужно отступить 110 мм, на этот размер уголок должен быть короче швеллера – по 55 мм на каждой стороны. Такую же операцию повторите и на втором уголке, болгаркой уберите излишки.

На заготовках делают метки

Важно. Толстый металл довольно трудно резать, всегда соблюдайте требования техники безопасности, устанавливайте правильное вращение диска.

Искры металла должны отлетать в вашу сторону, а не наоборот, никогда не нарушайте это правило. Травмы от болгарки очень опасные и могут стать причиной инвалидности.

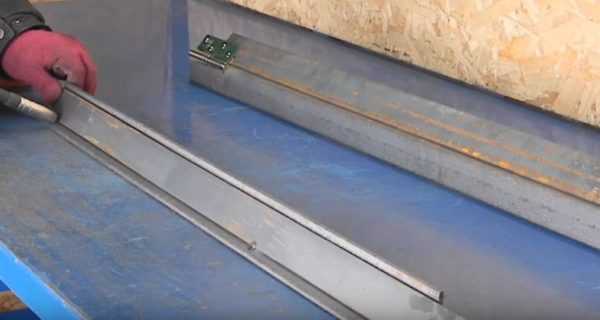

Шаг 3. Отметьте место установки петель, вначале сделайте это на швеллере. Петли располагаются по торцам металла. Затем сделайте метки на уголке.

Отмечают места крепления петель

Шаг 4. Положите все отрезки вместе, разместите их в таком положении, в котором они будут работать в собранном виде. Аккуратно перенесите расположение петель на все детали. Несколько раз проверьте точность разметки, после сборки элементов в единый узел исправить допущенные ошибки трудно.

Заготовки складывают вместе и проверяют правильность нанесения меток

Шаг 5. Отрежьте лишние части проката согласно сделанным меткам.

Болгаркой делают вырезы по разметке

Практический совет. Для минимизации негативных последствий неточностей рекомендуется вначале подготавливать лишь одну сторону проката. При обнаружении ошибок есть возможность их учитывать во время изготовления второй стороны.

Сделайте примерку петли, если все размеры совпадают, элементы могут свободно совершать вращательные движения, то такие же операции повторите и с другой стороны заготовок.

Примеряют к заготовкам петли

Шаг 5. Усильте прижимной уголок, для этого приварите к его внутренней части полосу шириной 40 мм. На этот элемент станка могут воздействовать большие нагрузки, все зависит от толщины металла, который вы предполагаете сгибать. Если уголок деформируется, то изготовление планок очень усложнится – не только линия изгиба будет неровной, но и на боковых поверхностях образуются складки. А при больших отклонениях от линейности тонкая сталь может порваться. Таким же методом надо усилить и упорный уголок.

Уголок усиливают стальной полосой

Полоса приваривается под углом 45°, в таком состоянии она удерживает в стабильном положении обе полки уголка.

Шаг 6. Подготовьте петли к креплению. Для этого нужно срезать их рамки, для станка требуется только поворотный узел. Постоянно проверяйте размеры, работайте очень внимательно, не спешите.

Срезают часть петель

Шаг 7. Выставьте швеллер и уголок в одной плоскости, сделайте между ними зазор в 2–3 мм. Он нужен для того, чтобы во время поворота металл свободно двигался, прокат не задевал друг друга. Еще раз убедитесь в правильности положения элементов. Если все в норме, то приварите петли.

После подгонки элементов приваривают петли

Шаг 8. Приварите усиленный упорный уголок к швеллеру, предварительно установите его в рабочее положение.

Сваривают вместе швеллер и уголок

Шаг 9. Отрежьте небольшие кусочки уголка и прикрепите их к торцам упорного уголка, просверлите отверстия. К нижней части широкой площадки швеллера закрепите гайки М10, с их помощью механизм будет фиксироваться к станине.

С помощью отрезков уголка и шпильки делают крепежный механизм для станка

Шаг 10. По желанию можете изготовить ограничители угла поворота прижимного уголка. Это довольно сложное устройство. Для большинства полок нет необходимости до градуса выдерживать углы изгиба, так что наличие таких ограничителей не обязательно.

Из гаек и шпилек собирают механизм регулировки станка

Теперь осталось изготовить ручки для работы и зафиксировать самодельный станок на станине. Все острые торцы надо сточить под фаску. Покрасьте станок любым красителем для металла, дайте высохнуть и можете приступать к изготовлению карнизных планок.

Готовые элементы красят, после высыхания собирают в одно целое, фиксируют к столу и проверяют в работе

Видео — Карнизная планка для кровли

Карнизная планка – один из важных элементов кровли, который выполняет несколько функций. Но при этом она не является самостоятельным элементом и используется во время заключительной отделки крыши дома. Как влияют эксплуатационные характеристики карнизной планки на монтаж софитов, способы их изготовления, свойства и назначение – подробная информация размещена на страницах нашего сайта.

krysha-expert.ru

Планка торцевая для металлочерепицы: назначение и порядок установки

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

  • карнизная;
  • торцевая или ветровая;
  • коньковая;
  • планка примыкания для металлочерепицы.

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Статья по теме:

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки при монтаже кровли из металлочерепицы

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет! При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет! Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Монтаж торцевой планки металлочерепицы - Всё о кровле

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

  • На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
  • Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

  • Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.
  • После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
  • Наращивание карнизной планки требует нахлеста до 100 мм.
  • Особенности монтажа торцевой планки

    Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

    Монтаж торцевой планки выполняется следующим образом:

    • Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
    • Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
    • Уровень нахлеста планки должен быть не более 50 мм.
    • Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

    Установка уплотнителей и ветровой планки, смотрите на видео:

    Как устанавливается ветровая планка для металлочерепицы

    Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

    Характеристики и классификация

    Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

    Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

    Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

    Различают такие типы:

    Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

    Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

    Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

    Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

    У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

    Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

    • древесины;
    • фанеры;
    • матового или прозрачного акрила;
    • камня и т. п.

    Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

    Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

    В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

    Как установить торцевую планку

    Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

    Как крепить элемент:

    • прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
    • на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
    • фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
    • во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
    • все стыки герметизируются;
    • между свесами выдерживается шаг, но в пределах 200 мм;
    • в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
    • после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

    Последовательность действий очень важна, чтобы предотвратить подтекание системы.

    Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

    Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

    Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

    Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

    Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

    В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

    Нет статей по теме.

    Ветровая планка для крыши из металлочерепицы

    На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

    Предназначение торцевой защитной планки

    Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

    Материалы для изготовления защитных элементов

    Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

    Как происходит монтаж

    После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

    • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
    • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
    • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

    • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
    • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

    Смотрите видео по теме:

    Источники: http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html, http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html

    krovlya-mp.ru

    Ветровая (торцевая) планка для профнастила: как крепить

    Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

    Назначение

    Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:
    1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
    2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
    3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
    4. Сильный ветер может и вовсе оторвать листы профнастила.
    Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

    Конструктивные особенности

    Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:
    • Полиэстер (на основе органических полимерных веществ).
    • Пурал (на полиуретановой основе с полиамидом).
    • Пластизол (ПВХ и пластификаторы).
    • Лакокрасочные.
    • PVDF (фторсодержащие полимеры).
    У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение. Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

    Правила установки

    Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:
    1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
    2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.
    1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
    2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.
    Для заполнения зазора можно применять следующие виды уплотнителя:
    • универсальный самоклеящийся;
    • универсальный саморасширяющийся (ПСУЛ).
    Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:
    1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
    2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
    1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.
    Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

    prokryshi.ru

    крепление торцевой планки для кровли, как крепить, размеры, установка на крыше

    Содержание:

    Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.


    Какие бывают ветровые планки

    Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.


    Бывают такие разновидности торцевых планок для кровли:

    • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
    • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.


    Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

    Из чего делаются торцевые планки, и каковы их размеры

    В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.


    Зачастую в продаже можно встретить такие планки:

    • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
    • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.


    В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

    Целевая нагрузка и места крепления торцевых планок на кровле

    Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.


    Функциями ветровых и карнизных планок являются:

    1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
    2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

    Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

    Методика монтажа ветровых планок на металлочерепицу - как крепить правильно

    В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.


    Технология установки торцевых и карнизных планок выглядит так:

    1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
    2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

    Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.



    kryshadoma.com

    Планка торцевая кровельная – Торцевая планка для металлочерепицы: размеры и пошаговый монтаж

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
