Переключатель электрический двухпозиционный схема подключения: принцип работы и схема подключения

принцип работы и схема подключения

Чтобы организовать освещение мест, имеющих два или более входов, сегодня активно используются проходные переключатели на 2 положения. От обычных выключателей они отличаются наличием большего количества контактов. Для их подключения необходимо понять принцип работы и познакомиться со схемой. В результате можно сделать проживание более комфортным и одновременно сократить расходы на электроэнергию.

• Принцип работы
• Схема подключения однопозиционного выключателя
• Подключение двухпозиционного устройства
• Управление освещением из трех точек

Принцип работы

Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:

• Подключение входа к выходу № 1.
• Вход соединен с выходом № 2.

На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.

Вызваниваются контакты с помощью цифрового или стрелочного прибора. В первом случае при замыкании клемм будет подан звуковой сигнал, а во втором стрелка отклонится вправо до упора. Эти манипуляции необходимы для того, чтобы обнаружить общий контакт.

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями.

Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Фазный проводник необходимо подключить на вход одного из двух устройств. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Это весьма практично, ведь в случае повреждения проводника его можно легко заменить.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

Подключение двухпозиционного устройства

Эти выключатели предназначены для управления двумя осветительными устройствами и имеют шесть контактов. Для подключения переключателя электрического двухпозиционного потребуется больше проводов в сравнении с одноклавишным. Фазный проводник необходимо соединить с двумя входами устройства. Два оставшихся входных контакта соединяются с одним проводом каждого осветительного устройства.

Нулевой провод, в свою очередь, необходимо соединить с оставшимися проводниками ламп. После этого остается подключить входные клеммы одного переключателя к выходным второго.

Если был опыт подключения одноклавишного переключателя, то на практике серьезных затруднений возникнуть не должно. В противном случае придется внимательно изучить схему и выполнить все необходимые подключения.

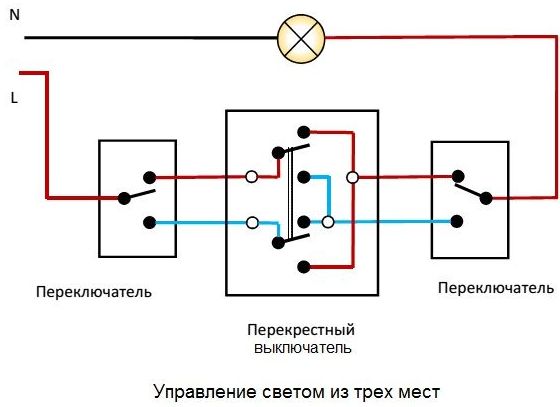

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

• К одному проводнику осветительного прибора присоединяется нулевой провод.
• Фазный проводник подключается к входной клемме одного из переключателей.
• Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
• Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Определение

Выключатель — это коммутационное двухпозиционное устройство с нормально-разомкнутыми двумя контактами, предназначенное для функционирования в сетях напряжением до 1000 В. Выключатель не предназначен для отключения токов КЗ (короткое замыкание), если он не имеет специального оборудования дугогашения. Для бытового выключателя очень важно его исполнение — для внутренней установки (для скрытой проводки, встраиваемый в стену) или для внешней установки (для открытой проводки, устанавливаемый на стену). Выключатели в основном используются для включения/выключения освещения.

Переключатель (он же проходной, перекидной или дублирующий выключатель) — это устройство, коммутирующее одну или несколько электрических цепей на несколько других. Внешне почти не отличается от выключателя, только он имеет больше  контактов. Так, например, одноклавишный переключатель имеет три контакта, двухклавишный – шесть (представляет собой два независимых одноклавишных переключателя).

Конструкция и особенности использования выключателя электрической сети

Выключатель электрической сети, как понятно из названия, это просто ключ. Устройство предназначено для замыкания и размыкания контура, по котором течёт ток и оказывает полезную работу.

Когда электрическая сеть разомкнута – то есть буквально в ней наблюдается разрыв – ток по ней не течёт. Работа, соответственно, не выполняется. Лампа не горит. Но при переводе выключателя в рабочее положение цепь замыкается, ток начинает течь по проводам и выполнять полезную работу. Лампа зажигается.

Выключатель состоит из двух контактов и подвижной металлической пластины-проводника. К контактам подключаются кабели из цепи. При включении пластина-проводник придвигается к одному из них и замыкает контур, при выключении – отодвигается. Конструкция, как правило, такова, чтобы обеспечивать практически мгновенное соединение и разъединение. Это позволяет избежать появления дугового разряда. Если пластина будет двигаться медленно, то между её концом и контактом сети возникнет разность потенциалов, электричество потечёт по воздуху и загорится дуга.

При проектировании домашней электропроводки следует пользоваться правилом «Один выключатель – один контур». Это поможет избежать различных проблем в будущем. В принципе, размещение одного выключателя в двух или большем количестве линий возможно, но тогда стоит учесть, что все они будут соединяться и разъединяться одновременно, а ещё через пластину-проводник будет течь ток повышенной силы, которая может превосходить номинальную – и это приведёт к термическим повреждениям устройства.

Итак, выключатель включает и выключает электричество в контуре. Правильный монтаж подразумевает подключение ко входному контакту именно фазы. В этом случае, во-первых, клавиша занимает правильное положение – во включённом состоянии находится наверху; во-вторых, повышается безопасность эксплуатации самого осветительного прибора, патрон для него не ударит током при замене сгоревшей лампы.

Стоит отметить, что на рынке встречаются двухполюсные модели. Они разрывают не только фазный контакт, но и нулевой («нейтральный»). Но применяются такие устройства в специфических случаях, и для домашнего использования будут излишни.

Практически все устройства этого типа ориентированы на бытовое использование, то есть рассчитаны на ток в 220 вольт и 6-10 ампер. Поэтому они не оснащаются дугогасителями. Горящая «искра», вызванная механическими повреждениями пластины-переключателя, вполне способна уничтожить устройство. И если начали наблюдаться «вспышки», стоит немедленно произвести замену ключа. Также они не размыкают цепь в случае короткого замыкания – для этого используются иные приспособления.

Конструкция и особенности использования переключателей

Переключатели электрической сети – это устройство для коммутации. Оно позволяет размыкать и замыкать линии, но при этом просто перенаправляет ток. Когда один подключённый к устройству контур активен (на нём есть питание), второй отключён. И, соответственно, когда второй активен, первый отключён.

В бытовых условиях, как правило, используются модели, ориентированные на две линии. Но с технической точки зрения ничто не мешает сделать устройство, способное коммутировать большее число сетей. Это, конечно, приведёт к повышению конструкционной сложности.

Конструкционно переключатель состоит из трёх контактов и металлической пластины. К первому подводится фаза, ко вторым – выходы коммутируемых линий. При нажатии на кнопку металлическая пластина-проводник замыкает один управляемый контакт и размыкает второй, при следующем нажатии – размыкает первый и замыкает второй.

Переключатели используются как для коммутации между двумя цепями, так и для создания системы освещения, которая управляется с двух точек. Например, если хочется включать лампу в одном конце коридора, а выключать – в другом. Если планируется создать систему освещения, управляемую из трёх точек, потребуется перекрёстный (проходной) переключатель. Его конструкционная сложность несколько выше (четыре контакта, одна пластина), но принцип работы примерно тот же.

Итак, переключатель коммутирует электричество между двумя контурами, один из которых активен в каждом режиме работы устройства. Он не размыкает цепь, а перенаправляет ток одновременно с размыканием цепи.

Аналогично, практически все представленные модели подобных агрегатов предназначены для использования в бытовых сетях с электротехническими параметрами в 220 В и 6-10 А. Они не оснащаются дугогасительными блоками, не поддерживают автоматическое размыкание в случае короткого замыкания, а если начали наблюдаться «искры» – требуется произвести немедленную замену.

В чём разница между выключателем и переключателем

Итак, разберём принципиальные отличия между выключателем и переключателем. Сравниваем группы агрегатов, а не конкретные модели.

Характеристика	Выключатель	Переключатель
Предназначение	Замыкание и размыкание цепей электрического тока	Коммутация цепей электрического тока
Количество контактов для подключения проводов	Два – входной и выходной	Три – входной и два выходных
Режимы работы	Вкл/Выкл	Линия 1/Линия 2
Наиболее распространённый способ использования	Включение и выключение света	Создание системы освещения с возможностью управления с двух точек

Итак, если хочется создать систему освещения, которой можно управлять из двух точек, то хорошим решением станет переключатель. А в стандартном бытовом использовании будет достаточно выключателя.

Оба устройства имеют встраиваемое и накладное исполнение, могут различаться по электротехническим характеристиками и поддерживать различные дополнительные функции вроде подсветки клавиши или иного способа индикации режима работы. Но всё это зависит уже от конкретной модели. Стоит отметить, что такие элементы не взаимозаменяемы, и, хотя коммутатор может использоваться для размыкания-замыкания цепи, такое решение ничем не оправдано (даже ценой).

Как подключить проходной выключатель

В схеме подключения проходных выключателей, к каждому устройству приходит три провода:

• один подает фазу на выключатель или от выключателя к лампе;
• два других соединяют переключатели между собой.

При прокладке проводки вместо трех отдельных проводов в схеме расключения проходного выключателя можно использовать один трехжильный кабель.

Фактически, это не выключатель, а переключатель. У этих устройств нет определенного положения «включено». Фаза приходит на коммутатор, затем, в зависимости от положения клавиши, подается на один из проводов, соединяющих аппараты. У дублирующего выключателя также два положения и отходящий провод подключается к одному из соединяющих проводов.

Если оба устройства подключены к одному из проводов, то цепь замыкается и светильник горит, в обратном случае цепь разомкнута и свет отключен. Поэтому для включения и отключения люстры необходимо переключить проходной выключатель в другое положение.

Устройство и принцип действия проходных выключателей

Проходной выключатель — это устройство, позволяющее включать и отключать свет из двух мест и устанавливается парой, например, в разных концах длинного коридора или вверху и внизу лестницы.

Не путать с двухпозиционным выключателем — это обычный двойной выключатель, в котором обе группы контактов замыкаются одновременно.

Конструкция проходного переключателя

В отличие от обычного коммутатора, имеющего два контакта — подвижный и неподвижный и две клеммы для подключения проводов, в проходных переключателях клемм и контактов три — два неподвижных для соединяющих проводов и один подвижный для подключения фазы или люстры.

Двойные проходные выключатели являются двумя независимыми конструкциями в одном корпусе с шестью клеммами. Этим они отличаются от обычных двойных выключателей, в которых подвижные контакты соединены встроенной перемычкой.

Как сделать проходной выключатель света своими руками

При отсутствии проходного выключателя его можно сделать своими руками из двух обычных — одноклавишного и двухклавишного и использовать его вместо проходного выключателя в схеме включения света с двух мест. Устройства должны быть одной фирмы.

Конструкция аппаратов должна позволять развернуть один из подвижных контактов и переставить неподвижный:

• вынуть из корпуса двухклавишный выключатель;
• снять один из подвижных контактов;
• демонтировать неподвижный контакт, относящийся к снятому подвижному контакту, развернуть на 180° и установить на место;
• установить ранее снятый подвижный контакт, также развернув его на 180°;
• собрать переключатель и установить клавишу от одноклавишного выключателя.

После переделки при переключении клавиши один из контактов будет замыкаться, а другой размыкаться. Неподвижный контакт можно снять с одноклавишного устройства. В этом случае его не нужно демонтировать с двухклавишного аппарата.

Где размещают проходные выключатели

Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать. Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:

1. По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
2. В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
3. На лестничной площадке.
4. Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
5. В залах большой площади, где имеется несколько входов по сторонам.

Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения. Получается, что единственным недостатком является сложность установки для некоторых мастеров.

Управление осветительным прибором с нескольких точек

Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты.

Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки.

Пример установки светильника с управлением из разных точек

Схема подключение светильника из двух мест

Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.

Несложная схема установки проходного выключателя, которая используется для монтажа в длинных прихожих, на лестницах



При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух.

Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке. Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа. При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя. Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест. Например, включим лампу № 1, изменив положение первого перекидного переключателя. Аналогично можно включить вторую лампу. Отключение можно выполнять как с помощью первого, так и второго переключателя.

Основные ошибки при подключении

Наиболее частая ошибка совершается еще на этапе определения общей клеммы. Некоторые пользователи полагают, что независимо от схемы правильным звеном будет то, где всего один контакт. Собранная таким образом схема работает некорректно, переключатели в ней зависят друг от друга. В таком случае важно помнить, что на переключателях разных производителей общая клемма может располагаться в разных местах. Поэтому нужно всегда сверяться с предоставленной схемой или вызванивать звенья тестером.

Если все выполнено правильно, а схема по-прежнему работает некорректно, то причиной может быть неправильный выбор переключателя, возможно, в сети установлено просто 2 стандартных устройства.

Следующая популярная ошибка при монтаже — неправильное внедрение в цепь промежуточных устройств. Часто 2 провода с переключателя №1 подключают на вход, а с переключателя №2 — оба на выход. Цепь работать не будет, так как контакты нужно подсоединять крест-накрест. Для таких проходных электро выключателей схема подключения практически всегда указывается на самом устройстве.

Несмотря на все достоинства и удобство эксплуатации проходных переключателей, устройства имеют несколько недостатков:

• Устройства не имеют точного положения для определения активного или неактивного состояния, как в стандартных выключателях. Например, если в комнате нужно заменить лампу, то определить на глаз, включено ли питание, практически невозможно. В таких ситуациях рекомендуется обесточивать комнату на щитке.
• В распаечной коробке слишком большое количество проводов, которое пропорционально возрастает от количества световых приборов в цепи. Прямое подключение не рекомендуется, так как увеличивает расход кабеля. При большом количестве ламп в одной цепи предусматривает применение импульсивных реле.

Известные производители проходных электро переключателей

Наиболее распространенными выключателями считаются изделия торговой марки Легранд (Legrand). Переключатели изготавливаются из качественных материалов, обладают стильным лаконичным дизайном, легко монтируются и славятся гибкой ценовой политикой. Модельный ряд насчитывает множество предложений — от дешевых до дорогих вариантов. К числу недостатков пользователи отнесли необходимость подгонки установочного места.

Компания Lezard является дочерним предприятием Legrand, расположенным в Китае. От родителя Лезард унаследовал лишь дизайн, качество исполнения продукции и используемых материалов существенно отличается от оригинала.

Еще одним крупным игроком на рынке считается марка Wessen, которая входит в группу компаний Schneider Electric. Переключатели изготавливаются согласно новейшим разработкам на новом оборудовании и соответствует европейским стандартам качества. Приборы предусматривают замену рамки выключателя без полного демонтажа.

Турецкий производитель устройств для организации электрической сети в помещении Макел уже много лет поставляет на рынок качественные и безопасные переключатели, которые ко всему обладают стильным дизайном. Инженеры разработали возможность подключения устройств без вмешательства в распределительную коробку, что облегчает процесс монтажа и гарантирует безопасность дальнейшей эксплуатации.

Видеоинструкция

Источники

• https://glav-dacha.ru/kak-rabotaet-prokhodnoy-vyklyuchatel/
• https://principraboty.ru/princip-raboty-prohodnogo-vyklyuchatelya/
• https://electric-220. ru/prohodnoj-vykljuchatel-shema-podkljuchenija-iz-raznyh-mest
• https://www.rmnt.ru/story/electrical/kak-podkljuchit-proxodnoy-vykljuchatel.781154/
• https://zen.yandex.ru/media/vodatyt/kak-pravilno-podkliuchit-prohodnoi-vykliuchatel-shema-upravlenie-svetom-s-2h-i-3h-mest-5e9aaea90596fe5c972facf1
• https://elektrik24.net/provodka/vyklyuchateli/proxodnye/chto-eto-takoe.html
• https://TheDifference.ru/chem-otlichaetsya-vyklyuchatel-ot-pereklyuchatelya/
• https://expertology.ru/chem-vyklyuchatel-elektricheskoy-seti-otlichaetsya-ot-pereklyuchatelya/

Как подключить тумблер?

Часто вы можете найти тумблеры в транспортных средствах. Они позволяют водителям быстро получить доступ к фарам, световым индикаторам и другим элементам управления. Однако что делать, если нам нужно переключить на тумблеры целую цепь? Зная проводку тумблера, это совсем не составит труда.

Содержание

Что такое тумблеры?

Некоторые другие названия тумблеров включают тумблеры питания и джойстики. Это универсальные гаджеты; таким образом, вы можете использовать их практически с любым электрическим приложением.

Тумблеры необходимы в цепях, к которым подключено несколько устройств. Это помогает чередовать текущий путь между различными нагрузками вручную или автоматически.

Обеспечивают двухпозиционное управление, отключая и восстанавливая поток электричества в электрических цепях. Вы можете настроить его, отсоединив контактную поверхность от терминала или соединив их снова.

Цепь замыкается и начинает работать, как только вы вступаете в контакт, позволяя электричеству течь и питать прикрепленный предмет. Затем устройство выключается, так как цепь размыкается, прерывая поток тока, когда соединение снова отталкивается.

Надпись: Металлический тумблер

Что такое тумблер мгновенного действия?

Переключатели мгновенного действия представляют собой подпружиненные переключатели, которые после отпускания выключают тумблер. У большинства тумблеров есть короткий вариант, обозначенный скобками, например. (вкл)-выкл-(вкл).

Кроме того, тумблеры мгновенного действия обычно рассчитаны на 12 В или 15 А.

Как работает тумблер?

Структура тумблера имеет важное значение, хотя вы можете получить его в различных формах и настройках.

«Переключатель» в тумблере — это подвижный шарнир, ручка или рычажный механизм, который позволяет кнопке включаться и выключаться. Защелка гарантирует, что он останется на месте после того, как вы переместите его, поэтому вы можете установить его там, где он вам нужен, и забыть о нем. Итак, когда вы дергаете тумблер, якорь (часть, проводящая электрический сигнал), прикрепленная к нему, движется. Он замыкает или размыкает электрический контакт цепи и, таким образом, активирует или деактивирует цепь.

Несмотря на то, что временные выключатели имеют соответствующую пружину, которая возвращает привод в исходное положение, если ее отпустить, кнопка обычно остается на месте, если ее снова не нажать вручную.

Тип переключателя

Тумблеры доступны в различных исполнениях для использования в различных условиях.

Тумблеры «Вкл.-Вкл.»

С помощью переключателя «Вкл.-Вкл.» вы можете активировать два устройства одновременно. Вы также можете знать это как переключатели переключения. Этот переключатель «вкл-вкл» сочетает в себе подпружиненную систему со стандартным положением щелчка, которое возвращается в исходное положение, если его не удерживать на месте.

Тумблеры включения/выключения

Одна из основных конструкций представляет собой простой двоичный переключатель включения/выключения для источника питания. Таким образом, когда вы перемещаете его из одного положения в другое, тумблеры включения / выключения обычно издают слышимый щелчок. Некоторые люди называют их «положительными» типами включения-выключения.

Тумблеры «вкл-выкл-вкл»

Тумблер «вкл-выкл-вкл» представляет собой разновидность конструкции «вкл-вкл». Он имеет третье нейтральное положение посередине, которое является исходным положением кнопки по умолчанию. Таким образом, после отключения классы включения и выключения вернутся в положение выключения.

Электрические соединения тумблеров

Однополюсные и двухполюсные имеют аббревиатуры SP и DP, а однополюсные и двухполюсные — ST и DT.

Термин «полюс» описывает, сколько энергосистем может контролировать коммутатор. В то время как переключатели SP ограничены только одним, переключатель DP может управлять двумя отдельными цепями, действуя как два переключателя, соединенных механически. Однако не следует путать «полюс» с «терминалом». Например, переключатель DPST имеет четыре клеммы. Это DP или двухполюсный, а не 4-контактный переключатель. Переключатель

ST может замыкать цепь только в одной точке, называемой положением привода «бросок». Здесь другая точка ручки — это другое положение ручки ВЫКЛ. Более того, переключатель DT может замыкать цепь в режимах Up и Down (схема On-On). Помимо этого, также может присутствовать центральная позиция, которая может открывать курс (частые включения-выключения-включения).

Обычно вы найдете переключатели, которые являются однополюсными/однопозиционными и двухполюсными/двухпозиционными. Однако на рынке доступны тройные и четверные комбинации, которые можно использовать в сложных схемах. Их частые обозначения: 3PST (3-полюсный однопозиционный), 3PDT, 4PDT и т. д.

Вот некоторые электрические соединения, которые отличают различные модели тумблеров.

Надпись: различные варианты тумблеров

Источник: https://www.diypedalgearparts.com/en/novita/23_Switch-a-levetta-dal-punto-di-vista-elettrico

Проводка тумблеров

9

9 типовые схемы подключения тумблеров

Проводка тумблеров SPST

Тумблер SPST имеет только два соединения. Вход идет на терминал 1, а выход выходит с другого конца.

Тумблеры SPST включают и выключают вещи. Когда они разомкнуты, они размыкают цепь, поэтому электричество не может попасть на нагрузку. Следовательно, электричество может течь и проходить через сумку, когда вы замыкаете выключатель.

Ниже приведен пример работы переключателя SPST:

Подпись: Схема подключения переключателя SPST

Как видите, эта схема представляет собой просто переключатель ВКЛ/ВЫКЛ, который включает и выключает двигатель постоянного тока.

Проводка переключателя SPDT

На тумблере SPDT имеется 3 соединения. Также к клеммам 1 и 3 можно подключить любую нагрузку для питания устройства. Клемма 2 — это та, которая получает питание, необходимое для питания нагрузок на клеммах 1 и 3. Таким образом, переключатель SPDT может активировать любую из двух цепей. Кроме того, он может изменять ток между двумя цепями, чтобы вы могли питать разные устройства, просто щелкнув выключателем.

Подпись: Схема проводки SPDT Toggle

Источник: http://www.learningaboutelectronics. клемма 2. Клемма 2 — это переключатель, который позволяет нам переключаться между клеммами 1 и 3. Затем к клемме 1 подключается вентилятор, поэтому, когда мы перемещаем переключатель влево, вентилятор постоянного тока работает, а двигатель постоянного тока — нет. . С другой стороны, когда мы перемещаем переключатель вправо (клемма 3), двигатель постоянного тока работает, а вентилятор нет. Следовательно, с помощью такого переключателя SPDT мы можем управлять двумя разными компонентами или устройствами, поскольку двухпозиционный переключатель дает вам два варианта.

Проводка тумблера DPDT

На тумблере DPDT имеется шесть клемм. Тумблер представлен клеммами 3 и 4. Клеммы 1 и 5, а также 2 и 6 получают питание от этих клемм. Переключение между клеммами 1 и 5 возможно с помощью клеммы 3. Тумблер может выбирать между питанием вентилятора или двигателя, если вентилятор подключен к клемме 1, а двигатель подключен к клемме 5.

Клемма 4 работает так же, как 3 , 2 и 6 и приводит их в действие. Клемма 2 подключается к обогревателю, а клемма 6 – к вентилятору; вы можете переключать переключатель 4 между ними. Два входных переключателя на переключателе DPDT могут быть подключены к любой клемме. В результате две кнопки могут управлять четырьмя различными цепями или устройствами.

Below is an example of a DPDT toggle switch circuit:

Caption: An illustration of a DPDT switch circuit

Source: http://www.learningaboutelectronics.com/

На схеме выше видно, что мы можем переключаться между четырьмя отдельными цепями, используя только два переключателя. Следовательно, вы активируете лампу и зуммер, щелкая переключателем в одну сторону, и активируете светодиод и динамик в другую сторону.

Проводка тумблера DPST

Он имеет четыре клеммы (L1, L2, L3 и L3), обозначаемые как L1, L2 и L3. Все входящие линии и устройства нагрузки (обычно L3 и L4) подключаются к клеммам L1 и L2.

Подпись: Подключение цепи 240 В с использованием DPST

Источник: https://www.electricaltechnology.org/ переключатель DPDT на электрической схеме этой схемы. Сушилка напрямую связана с заземляющим проводом. Так как Hot 1 и Hot 2 для 240 В могут быть подключены непосредственно к двухполюсному однопозиционному выключателю, как показано на рисунке, нулевой провод не нужен.

Оба горячих провода будут отключены при выключении переключателя DPST. Оба горячих провода будут подключены, когда переключатель включен.

Как подключить тумблер в автомобиле?

Вы также можете использовать тумблер в своих автомобилях. Как? Закрепите его в вашей системе дистанционного запуска, чтобы вы могли запускать двигатель, стоя в нескольких метрах от него. Когда вы перезапустите пульт, вам придется его перепрограммировать. Для этого

• Включите зажигание, не выключая двигатель.
• Найдите переключатель программирования/обслуживания за рычагом блокировки капота или под приборной панелью водителя.
• Нажмите и отпустите переключатель пять раз, чтобы включить режим программирования.
• Теперь, продолжая удерживать переключатель программирования, устанавливайте кнопку вверх.
• После этого вы можете нажать кнопку «*» на пульте дистанционного управления. Он издаст звуковой сигнал, указывающий на то, что программирование прошло успешно. После этого отпустите кнопку программирования.

Заключение

Тумблер помогает переключать текущий путь между двумя устройствами. Хотя он используется на многих устройствах, вы также можете использовать его в автомобилях, чтобы повысить удобство удаленного запуска. В Clom мы предлагаем жгуты проводов и кабельные сборки, чтобы сделать соединения безопасными и надежными.

Схемы подключения кулисного переключателя | Новый Wire Marine

Перейти к содержимому

Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00

В качестве ресурса для наших клиентов мы предоставляем ниже подборку объяснений, схем подключения, видеороликов и т. д. для некоторых наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.

1. V1D1-B60B – SPST, ВКЛ.-ВЫКЛ., 1 лампа заднего хода – верхняя

Купить этот переключатель: V1D1-B60B Кулисный переключатель ВКЛ./ВЫКЛ. .

Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».

В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.

V1D1-B60B   имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.

Пожалуйста, ознакомьтесь также с нашими: ракетными переключателями с выгравированной морской маркировкой и подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  3
• Carling P/N:  V1D1-B60B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

2. V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу

мы носим в различных цветах лампы и СИД.

Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):

V1D1-G66B — Белые лампы

V1D1-GCCB — Кулисный переключатель с красными светодиодами Переключатель

Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в ​​выключателе (называемой независимой лампочкой).

Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  4
• Carling P/N:  V1D1-G _ _ B
• Тип лампы: различные
• Срок службы лампы:  10–100 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

Пример выше, показан синий светодиод

Корпус переключателя VJD1 только здесь

Купить: Кулисный переключатель Nav/Anc здесь

Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.

Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.

Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.

3б. Как выполнить проводку в качестве переключателя Nav/Anc:

Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.

Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки клавишных переключателей для внедорожников, джипов, авиации, квадроциклов и т. д.

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  7
• Carling P/N:  VJD1-D66B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

скачать PDF

(Нажмите для увеличения)

4.

VJD2-U_ _ B – DPDT,  ВКЛ-ВЫКЛ-ВКЛ с 2 индикаторами

разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этого выключателя можно здесь:
VJD2-U66B – белые лампы
VJD2-UCCB – красные светодиоды
VJD2-UXXB – синие светодиоды

Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено. Он имеет два независимых источника света… один вверху и один внизу.

Независимые источники света включаются внешним источником… как другой выключатель.

Тумблерный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковых разъемов, называемых клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.

Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.

Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже схему подключения этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока

Номинальный ток:  20 А

Клеммы:  10

Carling P/N:  VJD2-U__B

Тип лампы:

Белая лампа накаливания, синий светодиод, красный светодиод

Срок службы лампы:  100 000 часов (для светодиодов)

(Нажмите, чтобы увеличить)

5.

VLD1-A_0 B — DPDT, (ON)-OFF-(ON), 1 независимая лампа

только к цвету освещения, в остальном переключатели одинаковые.

Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B — белые лампы накаливания
VLD1-AC0B — красные светодиоды
VLD1-AX0B — синие светодиоды

Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).

При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7.  Или эти клеммы можно игнорировать для группы переключателей без подсветки.

Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).

Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  8
• Carling P/N:  VLD1-A_0B
• Тип лампы:  Светодиодная или лампа накаливания
• Срок службы лампы: 100 000 часов (светодиод, 10 000 вкл.)

(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B – версия с белой лампой накаливания, но доступна и с другими цветами освещения.

6.

VMDJ-G66B  – DPDT,  (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа

VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.

Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.

Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.

Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.

Электросхема в формате PDF

Характеристики кулисного переключателя

• Номинальное напряжение:  12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  6
• Carling P/N: VMDJ-G66B
• Тип лампы: Белая лампа накаливания
• Срок службы лампы:  10 000 часов

(Щелкните, чтобы увеличить)

(Щелкните, чтобы увеличить)

В разделе ниже приведены электрические схемы, относящиеся к морским панелям клавишных переключателей. У нас есть электрические схемы и руководства по подключению 10-контактного навигационного / Ancher ON-OFF-ON 3-ходового кулисного переключателя Carling Contura, а также схемы подключения 10-контактного трюмного переключателя Auto-Manual ON-OFF- ON 3-позиционный кулисный переключатель Carling Contura (для получения дополнительной информации о подключении трюмной помпы см. здесь) у нас также есть общая схема подключения DPDT для питания двух нагрузок с использованием 3-позиционного кулисного переключателя Carling Contura ON-OFF-ON.

Если вы подключаете триммеры, мы предлагаем электрические схемы, как подключать электрические триммеры, как подключать гидравлические триммеры и как переключать полярность для кулисного переключателя.

Наконец, у нас есть электрическая схема для подсветки клавишных переключателей Carling с подсветкой на панели клавишных переключателей.

Как подключить 10-контактный навигационный/якорный и трюмный автоматические ручные переключатели

Как подключить 10-контактный навигационный и вспомогательный навигационный переключатель с подсветкой Carling ON-OFF-ON Руководство по 3-позиционному кулисному переключателю Скачать PDF бесплатно

Как подключить 10-контактный навигационный и вспомогательный датчик с подсветкой Схема 3-позиционного кулисного переключателя Carling ON-OFF-ON Скачать бесплатно в формате PDF Кулисный переключатель бесплатно PDF Скачать

Как подключить переключатель DPDT, питающий две нагрузки, с помощью carling contura вкл.

Переключатель электрический двухпозиционный схема подключения: принцип работы и схема подключения
