Переключатель электрический двухпозиционный схема подключения: принцип работы и схема подключения

принцип работы и схема подключения

Чтобы организовать освещение мест, имеющих два или более входов, сегодня активно используются проходные переключатели на 2 положения. От обычных выключателей они отличаются наличием большего количества контактов. Для их подключения необходимо понять принцип работы и познакомиться со схемой. В результате можно сделать проживание более комфортным и одновременно сократить расходы на электроэнергию.

• Принцип работы
• Схема подключения однопозиционного выключателя
• Подключение двухпозиционного устройства
• Управление освещением из трех точек

Принцип работы

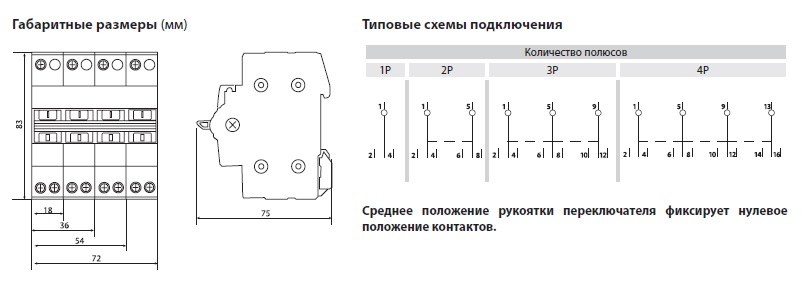

Так как проходные переключатели электрические на 2 положения имеют на один контакт больше в сравнении с классическими выключателями, то схема подключения этих устройств несколько сложнее. При нажатии на клавишу замыкается одна цепь, а вторая в этот момент размыкается. Таким образом, устройство не имеет положения «выключено», а рассчитано на два рабочих состояния:

• Подключение входа к выходу № 1.
• Вход соединен с выходом № 2.

На корпусе фирменных устройств находится схема его подключения, что упрощает задачу. Если же был приобретен дешевый продукт, то чаще всего приходится вызвонить контакты. Это обязательно следует сделать, так как некоторые недобросовестные производители зачастую путают контакты во время сборки, и переключатель не будет нормально работать.

Вызваниваются контакты с помощью цифрового или стрелочного прибора. В первом случае при замыкании клемм будет подан звуковой сигнал, а во втором стрелка отклонится вправо до упора. Эти манипуляции необходимы для того, чтобы обнаружить общий контакт.

Схема подключения однопозиционного выключателя

Подсоединить устройство с одной клавишей значительно проще, чем с двумя. Если понять принцип подключения, то в будущем не возникнет серьезных проблем с различными проходными выключателями.

Установить такое устройство можно на лестнице двухэтажного дома либо у входа в спальню и около кровати.

Фазный проводник необходимо подключить на вход одного из двух устройств. Входная клемма второго переключателя соединяется с одним контактом осветительного прибора, второй провод которого подключается к нулевому проводнику. После этого остается лишь соединить свободные входы и выходы переключателей друг к другу.

Если было принято решение установить проходные выключатели, то, возможно, придется внести изменения в проводку, ориентируясь на рисунок. В соответствии с современными требованиями разводка проводников может выполняться на расстоянии в 15 см от потолка. Для удобства выполнения работ провода принято укладывать в специальные короба, а их концы выводить в распределительные коробки.

Это весьма практично, ведь в случае повреждения проводника его можно легко заменить.

Для подключения проводов в распределительных коробках используются специальные контактные колодки. Можно применять даже скрутки, но они затем должны быть хорошо пропаяны и качественно изолированы.

Подключение двухпозиционного устройства

Эти выключатели предназначены для управления двумя осветительными устройствами и имеют шесть контактов. Для подключения переключателя электрического двухпозиционного потребуется больше проводов в сравнении с одноклавишным. Фазный проводник необходимо соединить с двумя входами устройства. Два оставшихся входных контакта соединяются с одним проводом каждого осветительного устройства.

Нулевой провод, в свою очередь, необходимо соединить с оставшимися проводниками ламп. После этого остается подключить входные клеммы одного переключателя к выходным второго.

Если был опыт подключения одноклавишного переключателя, то на практике серьезных затруднений возникнуть не должно. В противном случае придется внимательно изучить схему и выполнить все необходимые подключения.

Управление освещением из трех точек

Если возникла необходимость в создании такой схемы, то потребуется один перекрестный переключатель. Вполне очевидно, что она будет чуть более сложной, но разобраться с ней вполне реально. Для подключения необходимо выполнить следующие действия:

• К одному проводнику осветительного прибора присоединяется нулевой провод.
• Фазный проводник подключается к входной клемме одного из переключателей.
• Свободный проводник осветительного прибора необходимо соединить с входом второго переключателя.
• Входные клеммы перекрестного выключателя подключаются к выходам проходных переключателей.

Основываясь на этой схеме подключения, можно собирать системы управления осветительными приборами на четыре или даже пять точек. Для реализации такой идеи потребуется увеличить количество перекрестных выключателей. Здесь необходимо запомнить, что монтируются они всегда между двумя проходными переключателями. Сначала подобные схемы управления могут показаться сложными в реализации, но если хорошо изучить одну, особых сложностей возникнуть не должно.

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

— Переключателей света, вместо выключателей

— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Объяснение проводки 3-ходового переключателя — Академия MEP

Объяснение проводки 3-ходового переключателя. Как работают трехпозиционные выключатели света. В этой презентации мы научимся управлять светом с помощью трехпозиционного выключателя, что удобно при наличии двух и более входов в помещение или верхней и нижней лестничной клетке. Мы покажем несколько различных конфигураций проводки.

Чтобы посмотреть БЕСПЛАТНУЮ версию этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Объяснение проводки 3-ходового переключателя

Предупреждение об электробезопасности

Всякий раз, когда вы работаете с электричеством, обязательно отключите питание на электрическом щите и наймите квалифицированного электрика для выполнения установки, если вы не уверены, что сможете выполнить эту работу безопасно. Электричество может убить.

3-позиционный переключатель для управления освещением или вентилятором

Как работают 3-позиционные переключатели освещения?

Если мы посмотрим на трехпозиционный переключатель, то увидим, что он имеет четыре клеммных винта. У нас есть два пассажирских терминала, которые обычно обозначаются светлым бронзовым или медным цветом, наземный терминал зеленого цвета и общий терминал часто темного цвета. 3-позиционный переключатель не будет иметь обозначения включения/выключения, которое можно найти на стандартных переключателях, так как любое положение может быть включено или выключено.

Внутри выключателя любой из контактных зажимов соединен с общим контактным зажимом, который может замыкать или размыкать цепь в зависимости от того, совпадают или нет положения других контактных зажимов переключателя. Это похоже на игру на концентрацию, когда вы переворачиваете две игральные карты, пытаясь совместить их. Когда два отдельных двухпозиционных переключателя совпадают на своих контактных проводах, загорается свет, когда они не совпадают, свет гаснет. Они могут сочетаться как с красным, так и с обоими черными, но не с черным/красным или красным/черным.

Две контактные клеммы могут находиться на одной стороне переключателя или на противоположных сторонах переключателя в зависимости от производителя переключателя.

3-позиционный переключатель Пример № 1

В этой схеме у нас есть светильник между двумя переключателями.

Входящая электроэнергия будет подключаться к общей клемме переключателя №2. Затем мы прокладываем черный контактный провод от переключателя № 2 к переключателю № 1. То же самое проделываем с красным проводом. От общей клеммы на выключателе №1 подключаемся к свету. Подводим нулевой провод от источника питания и подключаем напрямую к светильнику. Также подводим провод заземления от электрощита и подключаем к каждому из выключателей.

3-позиционный выключатель света с выключенным светом.

Если мы снимем крышки выключателей и заглянем внутрь, то увидим, как работают эти трехпозиционные выключатели света. Внутри находится однополюсный двухпозиционный переключатель, который предоставляет каждому переключателю возможность подключения общей клеммы к красной или черной клемме для перемещения.

Когда оба переключателя находятся в разных конфигурациях, например, как показано ниже, у нас есть один общий переключатель, подключенный к черному контакту, а другой переключатель, подключенный к красному разъему. Если мы следим за питанием от источника, то черный общий провод от электрощита соединяется с общей клеммой на выключателе №2, затем проходит через выключатель на черную контактную клемму, а затем на выключатель №1, где заканчивается тупиком.

3-ходовой переключатель Проводка с переключателями в противоположных положениях

Если мы переключим переключатель № 1 на черный провод, то загорится свет, поскольку электрическая цепь имеет полный путь через оба переключателя к свету.

Объяснение проводки трехпозиционного переключателя

Процесс включения и выключения света может происходить от любого переключателя, как показано здесь, теперь мы щелкаем переключателем № 2, чтобы разорвать электрическую цепь и выключить свет. Чтобы снова включить свет, у нас есть два варианта: мы можем переключить переключатель № 1 на красный терминал путешественника, чтобы он совпадал с переключателем № 2, или просто переключить переключатель № 2 обратно на черный терминал путешественника.

3-позиционный переключатель, пример #2

В зависимости от планировки помещения и места прокладки проводки существует несколько вариантов ее прокладки. Мы покажем, как подключить трехпозиционный переключатель, подключив оба переключателя перед светом.

Установит светильник и два выключателя. Черный горячий провод от источника питания подводим к общему выводу переключателя №2. Обратите внимание, что этот провод обычно черный, но ваш провод может быть другого цвета.

3-ходовой выключатель света Схема подключения

Затем мы протянем черный контактный провод от трехпозиционного переключателя №2 к той же клемме переключателя №1, это может быть от левой стороны переключателя к левой стороне другого переключателя. Затем мы устанавливаем розеточную коробку и прокладываем черный провод от темного винта с общей клеммой в нижней части выключателя № 2 к светильнику. Теперь у нас есть один полный путь от источника до самого света.

Затем мы устанавливаем красный контактный провод с правой стороны переключателя №1 на правую сторону переключателя №2. Это дает нам второй необязательный путь к свету через красные дорожные провода от черного горячего провода, подведенного к общей клемме.

Далее устанавливаем входящий белый нулевой провод, обычно белого цвета, и подключаем к светильнику. Затем устанавливаем зеленый провод заземления от нашего источника на клемму заземления розеток, а затем на каждую из клемм заземления на выключателях. Заземление обычно представляет собой изолированный зеленый провод или может быть оголенным медным проводом. В распределительной коробке светильников должно быть место для заземления.

У нас есть 4 проводных соединения на каждом выключателе. Два путешественника, один обычный и один наземный.

Когда мы включаем питание и оба переключателя имеют одну и ту же контактную клемму, подключенную к общему, тогда загорается свет, как показано выше, где оба черных контактных провода находятся в одном и том же положении. Это могут быть либо оба черных, либо оба красных путешественника в одной и той же позиции.

Схема подключения 3-ходового переключателя освещения

Когда один из переключателей щелкнут так, что нет соответствующего бегущего провода, который обеспечивает полный путь к горячему общему проводу, свет гаснет, как показано здесь, при этом переключатель № 1 выключается. Трехпозиционный переключатель не указывает, что свет горит, когда переключатель находится в верхнем положении, и выключается, когда он находится в нижнем положении. Включение или выключение света определяется наличием соответствующей пары контактных проводов, обеспечивающих полный путь питания к фонарю.

Внутри 3-позиционного переключателя

Если мы заглянем внутрь, то увидим, что каждый переключатель имеет один полюс и двойной ход, а это означает, что у переключателя есть два варианта: подключить общий провод к контакту № 1 или 2.

Когда оба переключателя находятся на одной клемме для пассажиров, как показано здесь, питание проходит к свету. Если какой-либо из переключателей изменит положение, свет погаснет. Электроэнергия поступает через черный общий провод, подключенный к выключателю № 2, и использует красный провод для достижения клеммы № 2 на выключателе № 1, где она проходит через общий провод к свету, образуя полную цепь.

Пример лестничной клетки

Сначала мы устанавливаем светильник над лестничной клеткой и устанавливаем выключатель вверху и внизу лестничной клетки. Подводим питание черным проводом и подключаем к общей клемме выключателя №1.

3-позиционный переключатель на лестничной клетке

От переключателя №1 прокладываем черный контактный провод к клемме контактного провода переключателя №2, а от общего провода на переключателе №2 прокладываем черный провод к светильнику. Затем мы прокладываем красный второй контактный провод от переключателя №1 к переключателю №2. Устанавливаем нулевой провод от электрощита к светильнику. Наконец, мы обеспечиваем зеленый изолированный заземляющий провод от панели к каждому выключателю света.

3-позиционный переключатель света

Кулисный переключатель Схемы подключения | Новый Wire Marine

Перейти к содержимому

Схема подключенияСерийная сталь2019-01-08T17:27:11-05:00

В качестве ресурса для наших клиентов мы предоставляем ниже подборку объяснений, схем подключения, видеороликов и т. д. для некоторых наиболее распространенных клавишных переключателей Carling, которые мы продаем. Дополнительную информацию о переключателях также можно найти на страницах продукта для каждой детали.

1. V1D1-B60B – SPST, ВКЛ.-ВЫКЛ., 1 лампа отключения – верхняя

Купить этот переключатель: Кулисный переключатель V1D1-B60B ВКЛ-ВЫКЛ .

Возможно, самый распространенный кулисный переключатель на планете… V1D1-B60B представляет собой стандартный двухпозиционный кулисный переключатель ВКЛ-ВЫКЛ. Он будет напечатан с «V1D1», «12V 20A» и «Carling Technologies».

В верхней части выключателя будет одна лампа накаливания, которая автоматически загорается при включении выключателя.

V1D1-B60B   имеет три контакта на задней панели, официально называемые клеммами. У нас тоже есть четырехконтактный кулисный переключатель V1D1 с двумя индикаторами (номер по каталогу: V1D1-G66B ), который можно найти ниже. Этот переключатель также заменит кулисный переключатель V1DA, который имеет пластиковые перегородки между клеммами на задней панели.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Посмотрите наше видео с обзором проводки V1D1 здесь:

Этот корпус переключателя можно сочетать со многими нашими защелкивающимися крышками кулисных переключателей с морской маркировкой, чтобы получить полный комбинированный блок переключателей с маркировкой.

Пожалуйста, ознакомьтесь также с нашими: ракетными переключателями с выгравированной морской маркировкой и подсветкой. Или узнайте больше о том, как работают переключатели с подсветкой.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  3
• Carling P/N:  V1D1-B60B
• Тип лампы: Лампа накаливания
• Срок службы лампы:  10 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

2.

 V1D1-G_ _B – SPST, ON-OFF – (1) независимый сверху, (1) зависимый снизу

мы носим в различных цветах лампы и СИД.

Эти корпуса переключателей включают (и кабину можно приобрести по ссылкам ниже):

V1D1-G66B — Белые лампы

V1D1-GCCB — Кулисный переключатель с красными светодиодами Переключатель

Мы используем этот стиль корпуса переключателя V1D1 на всех наших переключателях SPST, ON-OFF с лазерной гравировкой и подсветкой. В отличие от V1D1-B60B , который имеет 3 контакта на задней панели, этот кулисный переключатель ВКЛ-ВЫКЛ имеет 4 контакта. Дополнительная клемма находится на клемме 8 и управляет верхней лампочкой в ​​выключателе (называемой независимой лампочкой).

Этот корпус кулисного переключателя предназначен для соединения с выгравированной или напечатанной защелкой на крышке кулисного переключателя для полного блока переключателя. Все приводы, продаваемые на этом сайте, подходят для этого переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и влаги по стандарту IP68.

У нас также есть электрические схемы кулисных переключателей для морских судов внизу этой страницы.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  4
• Carling P/N:  V1D1-G _ _ B
• Тип лампы: различные
• Срок службы лампы:  10–100 000 часов

(Нажмите, чтобы увеличить)

скачать PDF

Пример выше, показан синий светодиод

Корпус переключателя VJD1 только здесь

Купить: Кулисный переключатель Nav/Anc здесь

Этот кулисный переключатель DPDT с подсветкой имеет две зависимые лампы, одну верхнюю и одну нижнюю. Схема подключения справа показывает, как контакты и лампы подключены внутри.

Кулисный переключатель VJD1 имеет 7 контактов на задней панели, называемых клеммами. Если вы заменяете существующий кулисный переключатель, на корпусе переключателя, скорее всего, будет штамп «VJD1», но этот переключатель также заменит V6D1, VJDA и V6DA.

Этот переключатель включает нижний свет, когда он опущен, и верхний свет, когда он вверху.

3б. Как выполнить проводку в качестве переключателя Nav/Anc:

Для морских применений этот переключатель VJD1 очень часто используется в качестве переключателя навигационных и якорных огней.

Мы создали короткое видео, объясняющее, как это сделать:

Здесь вы можете создать крутые полностью индивидуальные крышки клавишных переключателей для внедорожников, джипов, авиации, квадроциклов и т. д.

Характеристики кулисного переключателя

• Номинальное напряжение:
  12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  7
• Carling P/N:  VJD1-D66B
• Тип лампы: Лампа накаливания
• Срок службы лампы: 10 000 часов

скачать PDF

(Нажмите, чтобы увеличить)

4. VJD2-U_ _

B – DPDT,  ВКЛ-ВЫКЛ-ВКЛ с 2 индикаторами

разница в цвете фар. Пробелы: «_» может быть «6» для белого, «C» для красного или «X» для синего.

Купить варианты этого выключателя можно здесь:
VJD2-U66B – белые лампы
VJD2-UCCB – красные светодиоды
VJD2-UXXB – синие светодиоды

Наш единственный 10-контактный переключатель, этот переключатель морского класса представляет собой двухполюсный двухпозиционный переключатель на два направления. Это переключатель ВКЛ-ВЫКЛ-ВКЛ, где вверх и вниз включены (или непрерывны с входной клеммой), а центральное положение выключено.

Он имеет два независимых источника света… один вверху и один внизу.

Независимые источники света включаются внешним источником… как другой выключатель.

Тумблерный переключатель VJD2 имеет 10 контактов сзади и представляет собой вариант корпуса кулисного переключателя ВКЛ-ВЫКЛ-ВКЛ с зависимой лампой или VJD1. Чаще всего вы будете использовать VJd2 вместо VJD1, когда этот переключатель будет запускать две нагрузки, но НЕ подсветку в группе кулисных переключателей с подсветкой.

Обратите внимание на схему подключения: из 10 контактов (лепестковых разъемов, называемых клеммами) на задней панели четыре 4 обеспечивают работу кулисного переключателя, а остальные шесть используются для электромеханических переключающих контактов. Этот корпус переключателя имеет два изолированных отрицательных входа (T9 и T7) для каждой лампы или светодиода в переключателе.

Этот корпус переключателя предназначен для сопряжения с приводом кулисного переключателя. Все актуаторы, продаваемые на этом сайте, подходят к этому выключателю, но с независимым освещением эта выгравированная крышка выключателя будет работать лучше всего.

Этот переключатель часто используется в качестве переключателя навигационных/якорных огней на лодке… см. ниже схему подключения этой конкретной конфигурации:

Проводка навигации/управления на этом переключателе напряжение: 12 В постоянного тока

Номинальный ток:  20 А

Клеммы:  10

Carling P/N:  VJD2-U__B

Тип лампы: Белая лампа накаливания, синий светодиод, красный светодиод

Срок службы лампы: 100 000 часов (для светодиодов)

(Нажмите, чтобы увеличить)

5. VLD1-A_0

B — DPDT, (ON)-OFF-(ON), 1 независимая лампа

только к цвету освещения, в остальном переключатели одинаковые.

Посмотреть/купить варианты выключателя можно здесь:
VLD1-A60B — белые лампы накаливания
VLD1-AC0B — красные светодиоды
VLD1-AX0B — синие светодиоды

Это двухполюсный двухпозиционный DPDT, кулисный переключатель мгновенного действия с подсветкой. Он имеет один индикатор вверху. На схеме справа показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВЫКЛ-(ВКЛ).

При подключении этого переключателя вы можете выбрать, хотите ли вы, чтобы он освещался из-за независимой лампы, подключенной к клеммам 8 и 7.  Или эти клеммы можно игнорировать для группы переключателей без подсветки.

Этот кулисный переключатель часто используется для изменения полярности электродвигателя. Если вы заменяете существующий кулисный переключатель, он, вероятно, будет иметь штамп «VLD1» сбоку, хотя он также заменит V8D1, VLDA и V8DA (среди прочих).

Это только черный корпус клавишного переключателя, предназначенный для сопряжения вытравленной или печатной защелки на крышке клавишного переключателя для полного блока переключателя.

Как и все наши кулисные переключатели, это оригинальный кулисный переключатель Carling Contura серии V, защищенный от пыли и воды по стандарту IP68.

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В пост. тока
• Номинальный ток:  20 А
• Клеммы:  8
• Carling P/N:  VLD1-A_0B
• Тип лампы:  Светодиодная или лампа накаливания
• Срок службы лампы: 100 000 часов (светодиод, 10 000 вкл.)

(Щелкните, чтобы увеличить)

Выше показан VLD1-A60B — версия с белой лампой накаливания, но доступна и с другими цветами освещения.

6. VMDJ-G66B

 – DPDT,  (ВКЛ)-ВКЛ-ВЫКЛ, 1 независимая, 1 зависимая лампа

VMDJ — это уникальный кулисный переключатель мгновенного действия DPDT. На приведенной ниже схеме показано, как подключить и запитать этот трехпозиционный кулисный переключатель Carling Contura 12 В, 20 А (ВКЛ)-ВКЛ-ВЫКЛ.

Эта клавиша идеально подходит для выключателя двигателя OFF/RUN/START. Он выключен внизу, включен в центре и мгновенный (включен) вверху. Центральное положение ВКЛ остается включенным, пока нажата функция мгновенного включения (ВКЛ) вверху.

Он также обычно используется с омывателем/очистителем ветрового стекла. Он поставляется с латунной перемычкой на клеммах 2 и 5, как показано на рисунке.

Загрузите бесплатную схему подключения в формате PDF для этого интересного кулисного переключателя ниже.

Электросхема в формате PDF

Характеристики кулисного переключателя

• Номинальное напряжение: 12 В постоянного тока
• Номинальный ток:  20 А
• Клеммы:  6
• Carling P/N: VMDJ-G66B
• Тип лампы: Белая лампа накаливания
• Срок службы лампы:  10 000 часов

(Щелкните, чтобы увеличить)

(Щелкните, чтобы увеличить)

В приведенном ниже разделе приведены электрические схемы, относящиеся к морским клавишным панелям.
