Пеллетрон — самый простой способ перестать работать кочегаром и перевести котельную на круглосуточную работу.
Российская компания Пеллетрон разрабатывает и производит тепловое оборудование с 2002 года, в соответствие с современными мировыми стандартами технологии, эргономики и качества.

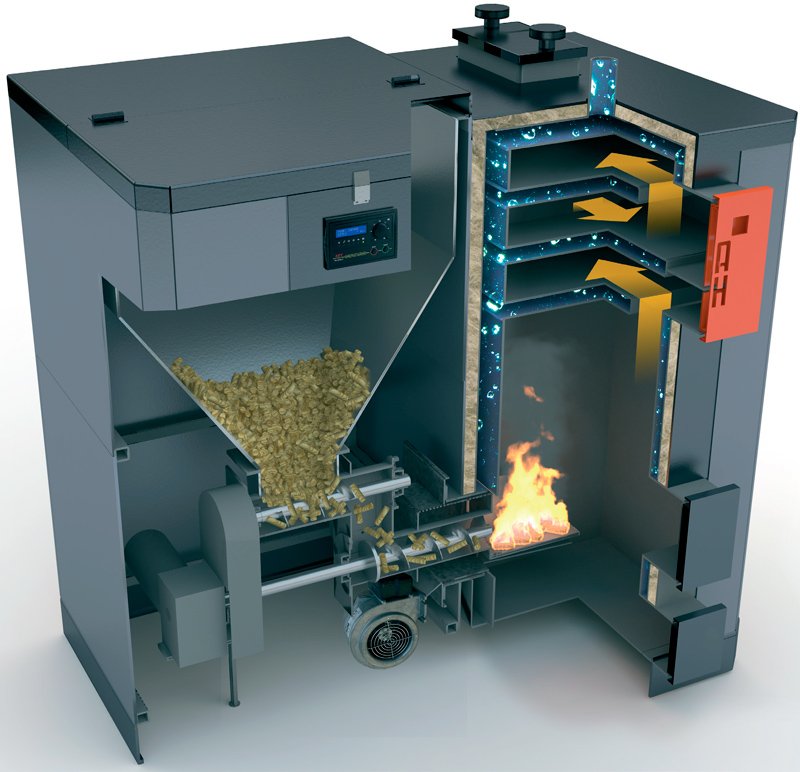

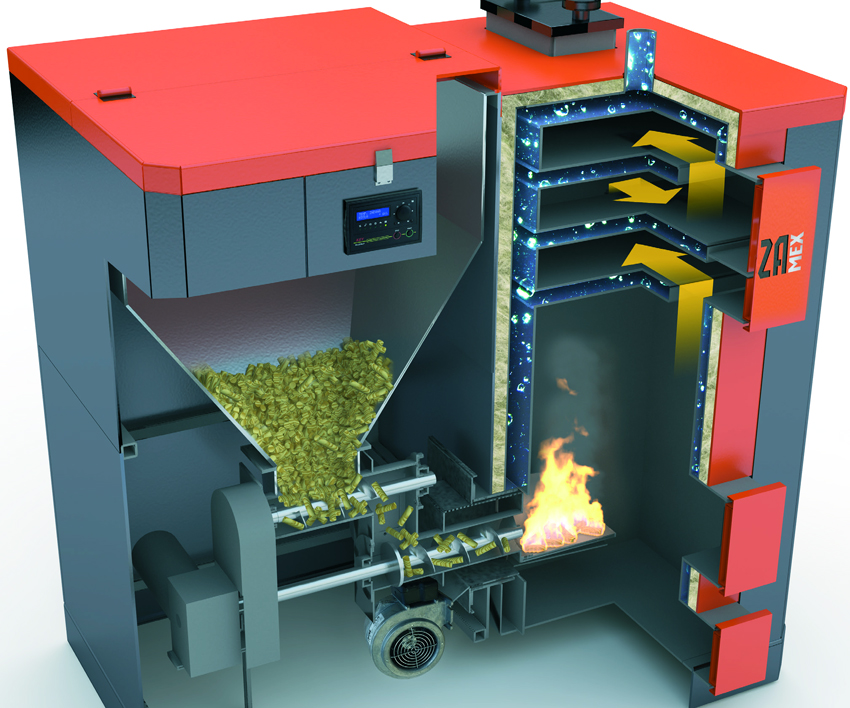

Роботизированный пеллетный котел Royal 30 для требовательных потребителей. Предназначен для частных домов и промышленных объектов с любыми типами систем отопления и ГВС. Имеет ретортную горелку с двойным шнеком, автоматической чисткой, авторозжигом и автоматическим удалением золы во внешний зольный ящик, контроллер с сенсорным экраном, работает на белом, сером и агропеллете. Благодаря встроенному дымососу может работать как с длинным, так и с коротким дымоходом. Может быть оснащен GSM модулем для удаленного контроля и управления.
Промышленные роботизированные пеллетные котлы Royal 60, Royal 120 и Royal 250 для потребителей не ищущих компромиссы.

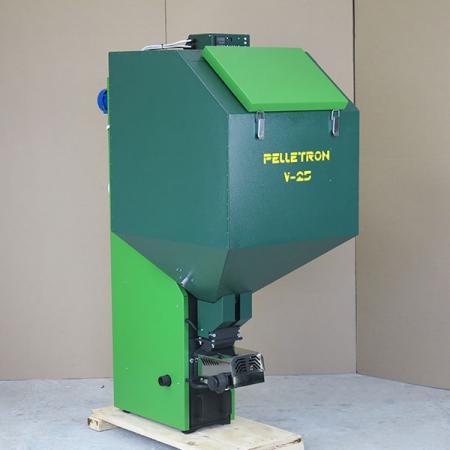

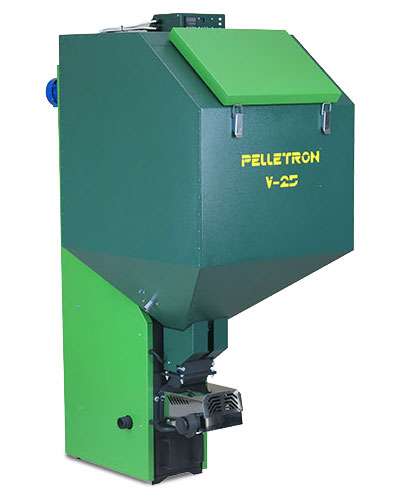

Малообслуживаемый пеллетный котел Vector для отопления и ГВС. Удобный, экономный, компактный с большим запасом топлива и автоматическим управлением мощностью. Котел использует в качестве топлива серую и белую гранулу. Может работать с любыми системами отопления и ГВС. Котел имеет чистый выхлоп и может работать с коротким дымоходом. Котлы Vector выпускаются мощностью 25, 36, 50 кВт.
Недорогой пеллетный котел серии Compact, основанный на технологии Pelletron, являются отличной заменой или альтернативой твердотопливному котлу в упрощенных системах отопления.
Один котел — много видов топлива. Котлы OptiBurn сочетают в себе возможности автоматического пеллетного котла со шнековой подачей топлива и факельной горелкой с механическим подвижным колосником, возможность сжигания твердого кускового топлива на колоснике: дров, обрезков деревопереработки, брикета и угля с модулированием горения за счет вентилятора с бесступенчатым PID управлением и встроенный ТЭН. Котел имеет несколько отопительных алгоритмов, управляет периферией котельной, может комплектоваться GSM модулем.
Котлы Universal показывают, что дрова рано списывать со счетов! Изучив мировой опыт котлостроения, мы создали исключительно удобный твердотопливный котел нижнего горения! При правильном выборе Универсал вполне способен обеспечить 12 часовой рабочий цикл, который как нельзя лучше встраивается в жизнь современного человека.
Вертикальная бездымная загрузка, внешняя прочистка, дверка для быстрого обслуживания теплообменника, сниженные расход топлива и дымление делает этот котел отличным выбором для тех, кто решил в качестве источника тепла использовать твердое топливо. Котлы Universal выпускаются мощностью 25, 35, 45 и 60 кВт.
Твердотопливные котлы Profi — новейшие автоматические котлы, отлично подходящие для отопления и ГВС современных домов постоянного проживания. Микропроцессорное управление сгоранием позволяет получить прекрасные тепловые характеристики даже при использовании такого недорогого топлива как дрова или брикеты. Имеют встроенный ТЭН подключенный к контроллеру котла. Работают с любыми типами систем отопления и горячего водоснабжения. Встроенная очистка колосника. Отдельная дверка теплообменника для упрощения чистки. Технология нижнего сжигания, водоохлаждаемый колосник, вертикальный трубчатый теплообменник. Котлы Profi выпускаются мощностью 24, 32 и 50 кВт.
Котел Ferrum является недорогим функциональным аналогом Универсала.
Имея абсолютно те же рабочие характеристики, Ferrum даже при меньшем бюджете системы отопления обеспечивает отличные показатели расхода топлива и длительности работы. Котлы Ferrum выпускаются мощностью 22 и 30 кВт.
Полностью автоматическая пеллетная горелка BurnMaster. Легко превращает любую кочегарку в сверхсовременную котельную. Механическая очистка колосника, GSM управление, режим старт-стоп. Комплектуется несколькими видами напольных бункеров, в том числе размещаемых над котлом. Имеет чистый выхлоп. Может работать с любыми системами отопления и ГВС. Горелки BurnMaster выпускаются мощностью 25, 40 и 60 кВт.
Полностью автоматическая пеллетная горелка большой мощности Alpha 60. Легко превращает любую кочегарку в сверхсовременную котельную. Механическая очистка колосника, GSM управление, режим старт-стоп. Комплектуется несколькими видами напольных бункеров, в том числе размещаемых над котлом. Имеет чистый выхлоп. Может работать с любыми системами отопления и ГВС. Горелка имеет мощность 60 кВт.
Пеллетная горелка Modern — первый товар, разработанный нашей компанией. Пеллетрон — самый простой способ перестать работать кочегаром и перевести котел на круглосуточную работу. Горелка может быть установлена в большинство существующих тепловых агрегатов, таких как отопительные котлы, печи, банные каменки. Горелка исключительно проста и весьма недорога. Если Вам надоело кормить котел дровами каждые 2 часа, самое время установить горелку Пеллетрон. Горелки Modern выпускаются мощностью 5, 10, 15 кВт.
Универсальная пеллетная горелка для серого пеллета Golfstream 20. Предназначена для установки в твердотопливные котлы. Механический подвижный колосник позволяет использовать пеллет низкого качества. Благодаря встроенному вентилятору менее требовательна к тяге дымовой трубы. Автоматическое поддержание заданной температуры по бесступенчатому PID алгоритму позволяет экономить топливо, встроенные защиты обеспечивают высокую безопасность. Комплект включает горелку, блок управления, бункер, шнек и шланг.
Автоматические электрокотлы Е-POWER с микропроцессорным управлением. Могут использоваться как основные или резервные тепловые агрегаты. В случае использования как резервного электрокотла автоматически включаются при окончании топлива в основном котле. Цифровой блок управления, надежные реле, нержавеющий ТЭН, защита от перегрева теплоносителя. Электрокотлы выпускаются мощностью 6, 9 и 12 кВт. Готовятся к выпуску 18 и 24 кВт.
Автоматический блок управления ТЭН E-CONTROL для котлов со встроенным ТЭН: Universal, Ferrum, Compact, а так же любых других котлов со встроенным ТЭН до 18 кВт. Обеспечивает автоматическое включение ТЭНа при окончании топлива в основном котле и автоматическое выключение при следующем запуске основного котла. Имеет электронный регулятор температуры с проводным датчиком температуры, может устанавливаться в любое место котельной.
Нагреватели для бассейнов Discovery — недорогие, простые в использовании и высокоэффективные тепловые агрегаты для подогрева домашнего моря.
Малообслуживаемый пеллетный котел V100 для отопления и ГВС площадей до 2000 кв.м. Удобный, экономный, с запасом топлива до 5 куб. м. и автоматическим управлением мощностью. Котел использует в качестве топлива серую и белую гранулу. Может работать с любыми системами отопления и ГВС. Котел имеет чистый выхлоп и может работать с коротким дымоходом. Снят с производства.
Твердотопливный котел пиролизного типа — тепловая станция Long Fire 50 является гордостью компании и вершиной твердотопливного котлостроения. Сложная технология ретортного сжигания, реализованная в LF50 позволяет достичь высочайших показателей мощности, времени работы, расхода топлива, чистоты выхлопа. Если перед Вами стоит задача отопления больших площадей дровами или брикетами, LF50 — Ваш выбор. Снят с производства.
Твердотопливный котел пиролизного типа Т-38 является развитием твердотопливного котла LF50.
Вертикальный огневой канал и трехходовой теплообменник позволили сделать котел Т38 достаточно компактным, не смотря на 200 литровую загрузочную камеру. Вертикальная загрузка топлива и открывающаяся снизу реторта делают обслуживание котла простым и удобным. Котел работает под управлением промышленного контроллера с сенсорным экраном. Снят с производства.
Приобретая продукцию компании Пеллетрон, Вы всегда можете рассчитывать на нашу поддержку при выборе, установке и эксплуатации тепловых агрегатов. Наша задача — предложить Вам именно тот тепловой агрегат, который полностью решает задачу отопления и горячего водоснабжения Вашего дома или промышленного объекта наиболее удобным для Вас способом. Техническая поддержка компании Пеллетрон всегда к Вашим услугам.
Лазерная резка листа позволяет нам получать детали с точностью 0.01 мм, которые затем собираются в изделие с идеальными сварочными зазорами.
Высокоточная гибка с точностью до 0.1 градуса позволяет уменьшить количество сварочных швов, повысить надежность, снизить стоимость и улучшить внешний вид наших изделий.
Современная порошковая покраска позволяет получать красивые, долговечные, коррозионно и абразивостойкие покрытия.
Полуавтоматическая сварка в среде инертных газов гарантирует непревзойденное качество шва. Мы используем немецкое сварочное оборудование компании LORCH. Наши котлы герметичные как атомные подводные лодки!
Мы широко применяем методы 3D проектирования, которые существенно снижают сроки подготовки производства и снижают стоимость продукции. 3D проектирование позволяет нам разрабатывать предельно эффективные и надежные теплотехнические приборы.
Автоматизация наших котлов выполняется на базе промышленной электроники. Мы используем исключительно надежные технические решения и собственное программное обеспечение, обеспечивающее более выгодные алгоритмы работы оборудования, которые позволяют экономить топливо и сократить вредное воздействие на окружающую среду.
Пеллетный котел Пеллетрон COMPACT 40
Пеллетные котлы Compact специально спроектированы для сжигания гранулированного топлива (а не переделаны из твердотопливных котлов при помощи установки пеллетной горелки).
В котле Compact применено множество технических решений, позволяющих увеличить время работы котла, снизить расход топлива, облегчить обслуживание. Котел будет работать в Вашем доме многие годы, поэтому внимательно изучите следующую информацию.
Белый пеллет. Факельная горелка котла Compact может работать только на белом пеллете, не содержащем кору, с температурой плавления золы выше 1500 градусов. Это марки DIN+ или EN+A1. (На сером пеллете работают горелки котлов Vector). Обратите внимание, что это гранула европейского качества и все котлы, произведенные в Европе как правило работают только на грануле А1. Горелка имеет аэродинамическое золоудаление, не имеет подвижных частей (за исключением дросселя) и отличается очень высокой надежностью.
Весь отопительный сезон на пеллете. Горелка котла Compact имеет рабочий диапазон мощностей 40-100%. Подобный диапазон позволяет сильно расширить границы отопительного сезона с использованием котла. Например горелка котла Compact 40 может работать в диапазоне мощности от 4 до 40 кВт.
Это означает, что котел включится в отопительный сезон ранней осенью, когда теплопотеря вашего дома превысит 4 кВт и отключится от отопительного сезона поздней весной, когда теплопотеря вашего дома станет меньше 4 кВт.
Бездымная работа. Горелка котла Compact обеспечивает высокое качество сгорания топлива практически во всем рабочем диапазоне. С одной стороны это позволяет сильно экономить топливо, с другой обеспечивает чистый, бездымный выхлоп. Это не только Ваша забота об экологии, но и возможность работы котла с коротким дымоходом (см. ниже).
Простая и быстрая чистка. Горелка котла Compact очень легкая, снимается с котла одним движением и так же просто ставится назад. Частота чистки зависит от состава пеллета и выполняется как правило раз в 1-3 дня. Вы не утомитесь, работая с нашим котлом.
Низкий расход топлива. Теплообменник котла Compact вертикальный трехходовой кожухотрубчатый. Диаметр, длина трубок и скорость движения дымовых газов подобраны таким образом, чтобы движение газа в трубке было турбулентным (т.
е с завихрениями) что сильно повышает их теплоотдачу. Теплообменник не нуждается в дополнительных турбулизаторах и имеет КПД 92,5% в рабочем диапазоне. Высокий КПД теплообменника совместно с высоким качеством сгорания позволяет снизить расход пеллета до 230 грамм на кВт/ч тепловой энергии. Вы по достоинству оцените этот показатель, подсчитав весной свои расходы на отопление.
Редкое обслуживание. Обратите внимание, что при сгорании пеллета образуется большое количество уноса (мелкого пепла) который оседает на всех горизонтальный поверхностях котла. Даже небольшой слой пепла на тепловоспринимающей поверхности теплообменника практически полностью блокирует теплопередачу — снижается КПД и катастрофически растет расход топлива. Теплообменник котла Compact имеет только одну горизонтальную поверхность — дно зольного ящика. Все остальные поверхности выполнены вертикальными. Поэтому теплообменник котла не нуждается в механизмах «авточистки» и требует шомполения не чаще чем раз в два месяца.
Чистая котельная.
Вертикальная организация теплообменника дает Вам еще одно удобство — Вы будете видеть пепел только в зольном ящике. Поверьте, отсутствие необходимости постоянно чистить (сметать, шомполить, счищать, продувать) горизонтальные поверхности котла в облаках пепла — это большое преимущество котлов Compact.
Работа с коротким дымоходом. Котел Compact оснащен дымососом, принудительно удаляющим (выдувающим) дымовые газы из котла. Поэтому котлу не нужна высокая дымовая труба, он может работать с коротким дымоходом, высотой 1 метр. Это дает Вам два преимущества: во первых, большую экономию на покупке и монтаже дымохода, во вторых, упрощенную логистику отвода дымовых газов — Вам не обязательно тянуть трубу снаружи или внутри дома за конек крыши, достаточно протянуть горизонтальный дымоход через стену и поставить вертикальный участок высотой 1 метр.
Длительное время автономной работы. Объем бункера котлов Compact рассчитаны таким образом, чтобы котел мог отработать около суток на полной мощности.
При снижение мощности, котел работает дольше. Вы можете рассчитать время работы котла в удобном калькуляторе времени работы котла на одной загрузке.
Для расчета необходимо ввести отапливаемую площадь в кв.м., наружную температуру воздуха в градусах, выбрать уровень теплопотерь дома и котел. Самостоятельно посчитайте время горения и по достоинству оцените степень своей свободы.
Высокая надежность. Обратите внимание, что бункера котлов Compact имеют гравитационную подачу пеллета в горелку. Иначе говоря в котле отсутствует такой элемент, как шнек. Отсутствие шнека исключает вероятность его заклинивания и повышает надежность работы котла.
Ручное управление. Котел Compact имеет ручное управление мощностью. Управление мощностью осуществляется при помощи удобного регулятора. Стало холодно — добавили мощности, стало жарко — убавили. Ручная регулировка позволяет использовать котел в простых системах отопления. Например котел хорошо работает с радиаторами (регистрами) без термостатических головок.
Простой и быстрый розжиг. Розжиг котла выполняется вручную маленькой газовой горелкой и занимает несколько секунд. Отсутствие очень дорогой запальной свечи для электророзжига не сильно снижает удобство розжига, но сильно повышает надежность котла. Отметим так же, что розжиг газовой горелкой очень быстрый, поэтому дымление во время розжига очень короткое — несколько секунд.
Работа со простыми системами отопления. Котел Compact рекомендуется использовать в простых системах отопления. Например, котел хорошо работает с радиаторами (регистрами) без термостатических головок.
Защита от неприятностей. Котлы Compact оснащены несколькими системами безопасности. Во первых, питатель котла имеет два термовыключателя с температурой срабатывания 150 градусов С не допускающих попытки подъема пламени вверх по питателю. Во вторых, котел имеет два механических ограничителя температуры теплоносителя, не допускающих перегрева котла выше 85 градусов.
Полуавтоматический пеллетный котел с ручным управлением ✔ тепловая мощность 10-40 кВт ✔ отапливаемая площадь от 200 до 400 кв. ✔ расход топлива 230 г / кВт*ч (предельно низкий) ✔ работа на белом пеллете ✔ работа с радиаторами ✔ чистый выхлоп БАЗОВАЯ КОМПЛЕКТАЦИЯ ✔ объем бункера 320 литров ✔ встроенный дымосос (может работать с коротким дымоходом) ✔ гравитационная подача пеллета (сверхнадежно) ✔ 3-ходовой теплообменник, КПД 92,5% ✔ компактное исполнение ✔ встроенный ТЭН ✔ клапан пожаротушения и защита от любых неприятностей ✔ рабочее давление до 3 Атм. ДОПОЛНИТЕЛЬНО ✔ Нержавеющий ТЭН 2/6 кВт (220/380В) ✔ Нержавеющий ТЭН 6 кВт (220В) ✔ Нержавеющий ТЭН 9 кВт (380В) ✔ Блок управления ТЭН E-CONTROL 18 ✔ Стартовая горелка «Пьезо» ✔ Шомпол для чистки теплообменника |
м.Безопасно:
✔ тройная защита от проникновения пламени в бункер,
✔ защита от перегрева теплоносителя.
Безопасность эксплуатации. Котел С40 оснащен тройной защитой от возгорания пеллета в бункере, двойной защитой от перегрева теплоносителя.
Бункер котла оснащен системой гидравлического пожаротушения — для сверхполной уверенности в невозможности любых неприятностей.
Чистая работа. При работе котла не образуется внешних загрязнений, продукты сгорания не попадают в помещение. На базе С40 можно построить т.н. стерильную котельную. Котел имеет практически бездымный выхлоп и низкую запыленность дымовых газов.
Автоматический блок управления ТЭН
E-Control18 обеспечивает автоматическое включение ТЭНа при окончании топлива в котле и автоматическое выключение при следующем запуске котла.
Полуавтоматический пеллетный котел PELLETRON COMPACT 40 является отличной альтернативой твердотопливному котлу при использовании в упрощенных (нетермостатированные радиаторы и теплые полы) системах отопления. Имея огромное (по сравнению с любым твердотопливным котлом) время автономной работы, более простое и менее трудоемкое обслуживание, котел способен существенно повысить комфорт Вашего дома.
Имея рабочий диапазон тепловой мощности от 4 до 20 кВт, Compact 40 подходит для отопления домов площадью от 100 до 400 кв.м. Для установки котла достаточно 0,5 кв.м.
Устройство котла Compact
1. Бункер
2. Запас топлива
3. Герметичная крышка бункера
4. Питатель с шибером нормально-закрытого типа с магнитной защелкой
5. Горелка С40
6. Сопло
7. Факельная камера
8. Трехходовой кожухотрубчатый теплообменник
9. Нижняя поворотная камера теплообменника
10. Верхняя поворотная камера теплообменника
11. Крышка верхней камеры теплообменника
12. Дымосос
13. Кожух
Устройство котла Compact
1. Бункер
2. Запас топлива
3. Герметичная крышка бункера
4. Питатель с шибером нормально-закрытого типа с магнитной защелкой
5. Горелка С40
6. Сопло
7. Факельная камера
8. Трехходовой кожухотрубчатый теплообменник
9. Нижняя поворотная камера теплообменника
10. Верхняя поворотная камера теплообменника
11.
Крышка верхней камеры теплообменника
12. Дымосос
13. Кожух
Общие технические характеристики котлов Compact
Характеристика котла | С20 | С40 |
Вид топлива (см. подробнее) | пеллет 6, 8 мм качества DIN+ или EN+А1 с ограничением по длине до 30 мм | пеллет 6, 8 мм качества DIN+ или EN+А1 |
Полезная мощность, кВт: |
|
|
— минимальная при работе на пеллете | 6-8 | 10-15 |
— максимальная при работе на пеллете | 15-20 | 30-40 |
Мощность встроенного ТЭН (комплектация с ТЭН) | 6 (2+2+2) | |
Объем бункера, л | 150 | 320 |
Запас пеллета, кг | 97 | 208 |
Удельный расход топлива (пеллет), кг/кВт*ч | 0,24 | |
Максимальный тепловой КПД, % | 92,5 | |
Потребляемая электрическая мощность, кВт/ч (без ТЭН), не более | 0,1 | |
Объем водяной рубашки, | 32 | 54 |
Диаметр патрубка дымохода, мм | 100 | |
Диаметр водяных патрубков | 1 дюйм | 1,1/4 дюйма |
Допустимое давление теплоносителя, МПа: | рабочее 0,2, максимальное 0,3 | |
Температура исходящей воды,˚С | 65-85 | |
Температура входящей воды,˚С, не менее | 62 | |
Теплоноситель | антифриз или обработанная вода | |
Гарантия | 2 года | |
Требования к дымоходу | рекомендуется короткий горизонтальный дымоход | |
Габариты, Д´Ш´В,мм: | 955*466*1090 | 1200*506*1480 |
Загрузочная высота, м. | 1,01 | 1,37 |
Вес, кг | 120 | 190 |
Котлы на древесных гранулах
Навигация
Pellergy LLC занимается импортом и установкой котлов на древесных гранулах Winhager BioWIN с 2013 года, зарекомендовавших себя в плане надежности и производительности. Котлы на древесных гранулах серии Windhager BioWIN2 являются одними из самых передовых, эффективных и не требующих особого ухода котлов на древесных гранулах, доступных в мире. Комплекты котлов на древесных гранулах Pellergy включают в себя все необходимое для вашей системы котлов на пеллетах: от проектирования до поддержки обслуживания вашей системы и эксклюзивной расширенной гарантии производителя. Предлагаемые компанией Pellergy котлы на древесных гранулах BioWIN2 имеют компактную конструкцию и предлагают различные уровни функций и производительности. В настоящее время мы предлагаем пеллетные котлы BioWIN2 Touch Exklusiv и BioWIN2 LITE.
Котел на древесных гранулах Windhager BioWIN2 от Pellergy представляет собой полностью автоматическую систему, которая включает в себя:
• Полностью автоматическую очистку камеры сгорания и удаление золы
• Полностью автоматическую очистку поверхности теплопередачи
• Полностью автоматическое удаление золы с помощью встроенного ящика для сбора золы ( модели Exklusiv) или выдвижной поддон для золы (модели LITE) для минимизации необходимости обслуживания
• Модуляция расхода топлива и усовершенствованный термоконтроль, позволяющие котлу работать на мощности до 30% от его номинальной мощности
• Устойчивая эффективность 86+%
• Стандартная электропроводка для Северной Америки: 120 В переменного тока, 60 Гц готово
Котлы на пеллетах серии BioWIN2 включают одну из самых передовых систем зажигания на рынке с конструкцией двойного элемента зажигания. Встроенная избыточность в системе зажигания уникальна и обеспечивает высочайший уровень надежности.
Котлы сертифицированы по UL-391, CAN/CSA-B366.1-11 и EN-303.5. Котлы предлагаются в двух различных функциональных сериях и трех типоразмерах.
На рисунке слева показан котел Windhager BioWIN2 Exklusiv на древесных гранулах со встроенной системой вакуумной транспортировки для использования сыпучих гранул. Габаритные данные агрегатов можно найти здесь. Концепция работы системы очень похожа на многие другие европейские разработанные и построенные системы, доступные сегодня, с дополнительными функциями уникальной конструкции камеры сгорания для автоматической очистки, включения двойного элемента зажигания и встроенного контейнера для золы с удобная ручка и колеса для удобства текущего обслуживания, требуется один раз на каждые 2-3 тонны сжигаемых пеллет.
В камере сгорания котла BioWIN2 используется уникальная и прочная система, состоящая из двух дисков в форме полумесяца, которые полностью открываются для выброса золы и шлака.
Зола, лежащая на «решетке», перемешивается, дробится и может падать ниже в систему шнеков для удаления золы из котла либо автоматически (Exklusiv), либо из зольника (LITE). Эта система была проверена в тысячах систем по всему миру и сотнях в США и Канаде.
Установка пеллетного котла BioWIN2 от Pellergy проста. Система была спроектирована для напряжения в Северной Америке: 120 В переменного тока, 60 Гц, однофазное питание — это все, что нужно. Нет проводки на 240В.
Благодаря использованию одного вакуумного всасывающего зонда, как показано на рисунке слева, бойлер серии BioWIN2 Touch Exklusiv может работать неделями и даже месяцами без какого-либо планового технического обслуживания, кроме опорожнения зольника. Установка с одним вакуумным всасывающим зондом хорошо работает с бункером для хранения на открытом воздухе, бункерами, изготовленными на месте, и меньшими 1-тонными бункерами.
В больших складских помещениях или там, где требуется более эффективное удаление пеллет, можно установить блок автоматического переключения и разместить три вакуумных всасывающих зонда, как показано на рисунке справа.
В этой установке блок автоматического переключения будет вытягивать гранулы из каждого зонда в равной степени.
Если для установки требуется мощность, превышающая мощность одного пеллетного котла BioWIN2, можно установить несколько котлов и соединить их каскадом с помощью системы управления котлами. Органы управления котлом подходят для всех стандартных систем управления котлами США и Канады и требуют для активации только простого нормально разомкнутого контакта. На рисунке ниже показана установка трех котлов Windhager BioWIN от Pellergy, каждый из которых получает пеллеты из одного помещения для хранения пеллет, оборудованного блоком автоматического переключения. Благодаря каскадному подключению нескольких небольших котлов помещение можно отапливать с максимальной эффективностью даже в межсезонье отопительного сезона. Более подробная информация доступна в брошюре о котле на пеллетах BioWIN2 Touch Exklusiv.
Модернизация базового пеллетного котла
В течение последних четырех лет я рассматривал заявки на предлагаемые системы отопления с использованием пеллетных котлов.
Они исходят от специалистов по отоплению, начиная от подрядчиков и заканчивая профессиональными инженерами. Эти заявки необходимы для участия в программе поощрения, которая предлагает значительные скидки для поощрения роста рынка отопления на биомассе.
Моя задача состоит в том, чтобы проверить предлагаемые системы на наличие технических деталей и отметить возможные проблемы для уточнения или изменения дизайна, прежде чем оборудование стоимостью в тысячи долларов будет установлено неправильно.
Распространенным сценарием является то, что многие проектировщики рассматривают пеллетные котлы просто как коробку, которая сжигает пеллеты и производит горячую воду. Они хотят установить эту коробку рядом с существующим котлом, работающим на жидком или пропановом топливе, и просто врезать его в существующую систему распределения. Они редко рассматривают существующую распределительную систему как благодатную почву не только для повышения производительности этой новой камеры для сжигания пеллет, но и для повышения комфорта, обеспечиваемого системой.
Ниже описывается «модернизация» существующей жидкостной системы отопления, работающей на жидком топливе, которая была выбрана для установки современного пеллетного котла. Эта переделка показывает один из способов интеграции нового котла с сохранением его уникальных рабочих характеристик. Он также показывает, как в то же время была улучшена система теплоснабжения, создающая проблемы с комфортом.
Этот макияж основан на реальной инсталляции. Это происходило в старинном фермерском доме 1800-х годов в холодной северной части штата Нью-Йорк. На рис. 1 показана схема трубопроводов исходной системы.
Котел, работающий на жидком топливе, питает один распределительный контур, который обслуживает плинтус с ребристыми трубами, стоячие чугунные радиаторы и несколько чугунных плинтусов. Да, кто-то действительно собрал все эти разные тепловые излучатели в одну цепь. Теплогенераторы подключаются к контуру трубопроводов с помощью отводных тройников.
Во время интервью перед перестройкой домовладелец заявил, что в доме было несколько «холодных мест».
На самом деле эти места были достаточно холодными, чтобы заморозить стакан воды, оставленный на кухонном полу за зимнюю ночь. Ой.
Идти под нож
Основная цель реконструкции заключалась в снижении затрат на отопление путем добавления в эту систему современного пеллетного котла и использования его в качестве основного источника тепла. Котел, работающий на жидком топливе, останется в системе в качестве вспомогательного источника тепла. Намерение состояло в том, чтобы настроить котел, работающий на жидком топливе, для автоматической работы, если новый котел на пеллетах не сможет обеспечить нагрузку или выйдет из строя.
Во время реконструкции тепло, получаемое от нового пеллетного котла, будет составлять примерно половину стоимости тепла, получаемого при сжигании мазута. Однако эти более дешевые БТУ не собирались позволять маргинальной системе гидрораспределения повышать комфорт в домах. Именно здесь масштаб модернизации изменился с простого снижения эксплуатационных расходов на значительно улучшенный комфорт.
Обоснование этого имеет смысл: поскольку система будет подвергаться серьезной гидравлической «операции» для добавления нового котла, почему бы не использовать эту возможность для повышения комфорта в доме, добавив еще несколько нагревательных приборов, пока система находится в «рабочем состоянии». стол?»
Простым способом сделать это было установить распределительную станцию в подвале и использовать ее вместе с ½-дюймовыми трубами PEX-AL-PEX для питания панельных радиаторов, размещенных в зонах, где комфорт был минимальным. Радиаторы панелей могут быть разных размеров, чтобы соответствовать потребностям в дополнительном отоплении и доступным пространствам на стенах холодных зон. Коллекторная станция будет даже включать два дополнительных соединения, которые изначально должны были быть закрыты, но легко доступны, если система когда-либо будет расширена.
Помимо повышения комфорта, дополнительные теплогенераторы снизят температуру воды, при которой распределительная система сможет обеспечивать расчетную тепловую нагрузку.
Предлагаемая рекомендация состоит в том, чтобы добавить достаточное количество теплоизлучателей для снижения температуры подаваемой воды при расчетных условиях нагрузки как минимум на 30°F (то есть со 180°F в существующей системе до 150°F в модифицированной системе). Это позволяет теплоаккумулятору, который является неотъемлемой частью модернизации пеллетного котла, работать в более широком диапазоне температурных циклов. В результате сокращается цикл включения/выключения, что обеспечивает более высокую тепловую эффективность и более низкий уровень выбросов.
Другим рекомендуемым правилом является ограничение количества дополнительных источников тепла, чтобы температура обратной воды в котле, работающем на жидком топливе, большую часть времени оставалась выше 120F. Этого должно быть достаточно для предотвращения продолжительной конденсации дымовых газов внутри котла, работающего на жидком топливе.
Если температура обратной воды будет постоянно ниже 120F, как это могло бы быть, если бы в систему была добавлена большая площадь лучистого панельного отопления, целесообразно добавить термостатический защитный клапан котла, как показано на рис.
2. При необходимости этот клапан ограничивает поток через котел, работающий на жидком топливе, чтобы предотвратить его работу с длительной конденсацией дымовых газов. С этим клапаном, а также другим антиконденсационным клапаном для пеллетного котла температура обратной воды из распределительной системы может быть настолько низкой, насколько вы хотите.
ПРЕОБРАЗОВАНИЕ
На рис. 3 показана модифицированная система, которая теперь включает пеллетный котел и бак-аккумулятор, а также некоторые другие модификации трубопроводов.
Эта реконфигурация позволяет либо баку-аккумулятору, либо существующему жидкотопливному котлу подавать нагретую воду к близко расположенным тройникам, которые гидравлически отделяют циркуляционные насосы (Р2 и Р3) от зональных циркуляционных насосов. Это также позволяет изолировать котел, работающий на жидком топливе, от нагретой воды, когда он не используется, что должно происходить большую часть времени после установки котла на пеллетах.
Это важно, потому что прохождение нагретой воды через котел без топки просто рассеивает тепло через рубашку этого котла и вверх по его дымоходу.
Пеллетный котел работает полностью независимо от каких-либо запросов на тепло от термостатов здания. Это сильно отличается от обычных котлов, работающих по требованию, к которым привыкло большинство специалистов по водяному отоплению, где котел работает только в том случае, если есть потребность в тепле от строительного термостата.
Пеллетный котел управляется внутренним контроллером, который контролирует температуру двух датчиков температуры (S1 и S2) в баке-накопителе. Когда температура на верхнем датчике (S1) падает до заданного значения, например, 140F, котел на пеллетах зажигается и включается циркуляционный насос (P1). Пеллетный котел и его циркулятор остаются включенными до тех пор, пока температура на нижнем датчике бака (S2) не поднимется до какого-то верхнего температурного предела, такого как 170F. В этом случае бак заполняется горячей водой до выключения котла.
Цель состоит в том, чтобы создать длинные циклы включения, за которыми следуют длительные циклы выключения, что увеличивает эффективность цикла сжигания пеллетного котла и снижает его выбросы. Пеллетный котел работает, как описано выше, всякий раз, когда его главный выключатель питания включен, что обычно происходит в начале отопительного сезона. Выключатель выключается по окончании отопительного сезона.
Контроллер котла на пеллетах также управляет трехходовым моторизованным смесительным клапаном, установленным между котлом и баком-аккумулятором. Целью этого клапана является по возможности поддерживать температуру воды на входе в котел выше точки росы дымовых газов (около 130°F) и, таким образом, предотвращать постоянную конденсацию дымовых газов.
BASIC BRAINS
Система управления, управляющая всей работой системы, проста. Всякий раз, когда возникает потребность в отоплении помещений или нагреве воды для бытовых нужд, питание подается на контроллер заданного значения температуры, который измеряет температуру воды в верхней части теплоаккумулятора на датчике (S3).
Если эта температура равна или выше некоторого минимального значения, такого как 140F, включается циркуляционный насос (P2), и тепло подается из бака в нагрузку.
Если температура воды в верхней части бака ниже этой уставки, циркуляционный насос (P2) выключается и включается жидкотопливный котел вместе с циркуляционным насосом (P3). Если температура в верхней части бака-аккумулятора позже поднимается до минимальной уставки плюс дифференциал в 10°F (в данном случае 140°F+10°F=150°F), контроллер уставки снова включает бак в качестве единственного источника тепла. Обратите внимание, что циркуляционные насосы (P2) и (P3), а также все зональные циркуляционные насосы имеют внутренние обратные клапаны.
Новый циркуляционный насос, питающий коллекторную станцию, подключен параллельно с исходным зональным циркуляционным насосом, питающим систему распределения отопления помещений. Это обеспечивает достаточный расход и напор для работы с новыми панельными радиаторами.
ДЕТСКИЕ ШАГИ
Это относительно простая схема преображения.
