Печка на дровах с водяным контуром – какую печь выбрать и почему + лучшие решения по проектированию

Содержание

преимущества, принцип работы и установка отопительной системы

Печное отопление является классическим способом подачи тепла в жилое помещение зимой. Оно считается альтернативой газовому, электрическому и центральному обогреву. Если же рассматривать печь с водяным контуром для отопления дома, то она станет оптимальным вариантом для обеспечения обитателей жилья не только теплом, но и горячей водой.

Дровяную печь с водным контуром равномерно обогреет жилую площадь

Основные преимущества установок

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

Принцип работы

Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.

Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.

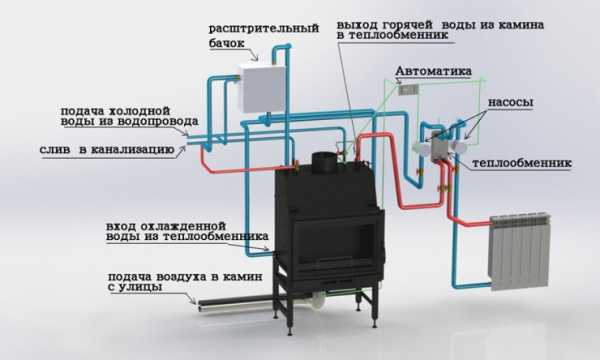

Схема дровяной печи с водяным контуром

В современных отопительных устройствах эта емкость заменена теплообменником. Он создает целую магистраль для обогрева дома большой площади с обеспечением регулярного горячего водоснабжения.

Конструктивные особенности

Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.

Значение теплообменника

Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.

Из надежных и более безопасных вариантов отмечается установка теплообменника в дымоход. При таком оснащении отопительной системы значительная часть подогретого воздуха, перемещающегося из топки, подогревает теплоноситель, а не улетучивается в окружающую среду через трубу.

Подробнее о печи с водяным котлом для отопления:

Правильный расчет размера и мощности

Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м

2 со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.

Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м2 приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.

Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.

Обзор материалов

При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.

Чугунные радиаторы отличаются долговечностью

Наиболее распространенные варианты:

  1. Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки.
  2. Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди.
  3. Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы. Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия.
  4. Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы. Однако он отличается высокой стоимостью.

Самый подходящий материал для теплообменников водяных контуров — сталь типа AISI 304. Во время производственного процесса целесообразно задействовать аргоновую сварку и лазерную резку.

В этом видео вы узнаете, как выбрать водяной контур:

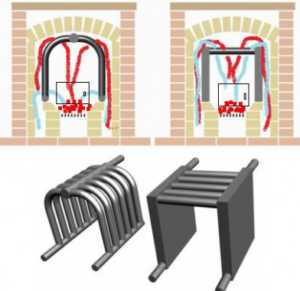

Разновидности регистров

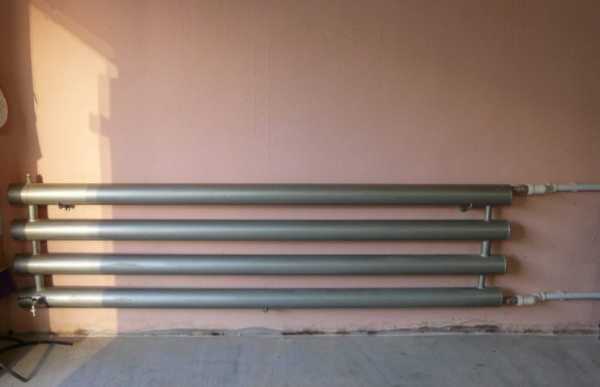

Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.

Дровяную печь с водяным контуром можно врезать в готовую систему отопления

Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:

  1. Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
  2. Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
  3. Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.
Регистры можно сделать своими руками

Принцип монтажа

Предварительно побранный теплообменник устанавливается в отопительную систему с водяным контуром.

При этом должны соблюдаться следующие правила:

  1. Устройство перед работой и во время эксплуатации подвергается опрессовке под давлением не менее 6 бар.
  2. Описываемый агрегат устанавливается после закладки печного фундамента, затем уже создается основная конструкция.
  3. Недопустимо размещение теплоносителя непосредственно в кладке печки. Расстояние между ними должно быть не менее 15 мм. Оно необходимо для компенсирования теплового расширения.
  4. Установка труб предполагает создание зазора от 5 мм, который без труда отделывается любым жаропрочным уплотнителем.
  5. На выходе длина трубы составляет 15 см и более. При повреждении будет возможность создания новой рабочей резьбы.
  6. Радиатор с отопительными трубами соединяется посредством жаропрочных уплотнителей.

Как сделать водяное отопление в гараже:

Условия эксплуатации водяного отопления

Система обогрева должна работать бесперебойно, создавая комфорт в помещении.

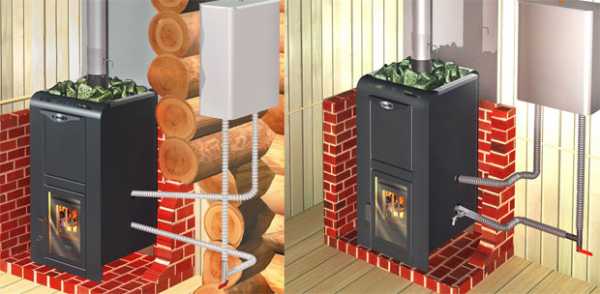

Дровяная печь с водным контуром обеспечит вас горячей водой

Здесь также очень важно придерживаться определенных правил:

  • нельзя запускать печь, если в радиатор не закачана вода;
  • во время рабочего процесса недопустимо отключение теплообменника, поскольку может случиться взрыв из-за расширения воды в процессе нагрева;
  • недопустимо добавление холодной жидкости в сильно разогретый бачок, так как в процессе температурных деформаций может случиться поломка системы;
  • для большей эффективности и отдачи максимального количества тепла в обогревательную установку монтируется циркуляционный насос;
  • при необходимости в теплообменник с водяным контуром может заливаться антифриз;
  • самая нижняя точка системы отопления оснащается специальным краном с возможностью слива воды.

Дровяные печи с водяным контуром для дома являются отличным вариантом для экономного и бесперебойного отопления в холодное время года. Важно правильно рассчитать мощность теплообменника, разобраться с его конструктивными особенностями, создав тем самым надежную и долговечную систему отопления.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

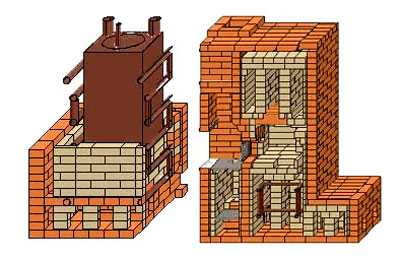

Кирпичная печь с водяным контуром

Печное отопление — давний и популярный способ обогрева частных домов, но оно не всегда эффективно. С помощью одной кирпичной печи сложно отопить большой дом, состоящий из нескольких комнат. В удаленных от печи помещениях температура будет значительно ниже, особенно при закрытых дверях. Один из способов повышения эффективности кирпичной печи и длительного обогрева частного дома — подключение к ней водяного отопительного контура. Как выглядит кирпичная печь с водяным контуром и какова цена вопроса при её изготовлении — подробно рассмотрим в данной статье.

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Как выглядит отопительный контур

Конструкция отопительного контура может быть разной, как и место его установки.

      Наиболее популярными вариантами считаются:

    • Самодельный котел — сварная металлическая емкость из стали толщиной 4-5 мм, вмонтированная в тело печи, с входным и выходным патрубком. Он может располагаться как над топкой, так и в другом месте, где при горении дров существенно повышается температура. КПД таких котлов — до 80%.
    • Водяная рубашка — конструкция, аналогичная котлам, но размещается она по всем сторонам топки, при этом эффективность нагрева будет максимальной. КПД — 85%.

  • Теплообменник, или регистр. Состоит из металлических, преимущественно стальных труб, сваренных в систему. Они надежны и долговечны, цена стали по сравнению с медью невысока. Может размещаться как в топке, так и в дымовых каналах. Использование труб повышает эффективность нагрева за счет увеличения площади соприкосновения горячего воздуха с металлом. КПД теплового контура при расположении в топке — до 90%, если же он располагается в дымовых каналах, где температура значительно ниже, КПД снижается и не превышает 70%.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

    Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:
  • перекрыть циркуляцию теплоносителя;
  • слить воду из батарей.
Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.
    Выйти из этой ситуации можно сделать двумя способами:
  • Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
  • Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.
При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

    1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
    2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
    3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.
Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым.
Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.
    1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
    2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
    3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
    4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
    5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
    6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
    7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.
Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!
  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

gidpopechkam.ru

Как работает дровяная печь с водяным контуром, типы и установка

Владельцы строений в сельской местности стараются стереть грань между бытием в городских жилищах и загородных, системы отопления, их различные варианты, стоят на важной ступеньке жизнеобеспечения помещений.

Дровяная печь с водяным контуром является успешным конкурентом среди многообразия, появившихся способов поддержать комфортный микроклимат в коттедже.

Не хотят люди распрощаться с треском дров в печи, романтикой от языков пламени, особого запаха.

По какому принципу функционирует печь

Котел отопительный дровяной с водяным контуром

Главной задачей перед домовладельцами является хорошая протопка всех комнат прохладной осенью, в суровую зиму.

Обычная печка выполнит свою функцию в небольшом строении.

Когда владение обширное, без центрального обеспечения теплом, а многие районы нашей необъятной Родины еще не имеют газового подключения, дровяная печь с водяным контуром своими руками послужит как простой, и недорогой вариант в решении важного вопроса.

Подобное сооружение работает по принципу естественного циркулирования теплой жидкости в трубах, расположенных в каждом помещении здания на поверхностях стен, пола.

Отличительной особенностью конструкций служит теплообменник, состоящий из емкости, в которую наполняется вода.

Резервуар располагают вблизи топки, к нему ведется подключение труб, по ним происходит движение горячей воды. Чтобы увеличить теплоотдачу, ускорить воздушный прогрев, под окнами предусматривается установка радиаторов, через них циркулирует водяной поток.

В чем особенность печей

Соблюдая требуемую пожарную безопасность, монтаж печи возможен в любом удобном месте. Этот район  отделывают соответствующими огнеупорными материалами.

Предусматривают особенность жидкости в ее способность замерзать, поэтому необходимо утепление, как емкости, так и путей поступления воды в систему.

Когда устанавливается дровяная печь с водяным контуром для отопления дома, владельцем, как вариантом наполнителя бака, может применяться дистиллированная вода, в нее добавляют специальные вещества, предохраняющие жидкость от промерзания, также используют антифризные составы.

В современных конструкциях присутствуют особые камеры, которые имеют функцию дожигать продукты горения, подобная способность эффективно влияет на печную работу, увеличивая ее теплоотдачу, экономит закладочное время.

После прогревания агрегата, топка полностью наполняется, створки закрываются, фиксируются задвижками и печку оставляют в покое на 10 часов, за это время она полностью способна отдавать свое тепло без подкидывания поленьев.

Торговля предоставляет много различных печей с мощностями:

  • минимальными
  • номинальными
  • максимальными

В зависимости от размеров домовладения подбирают и печные мощностные способности.

Плюсы и минусы устройств

В зимний период печь является центром здания, возле нее всегда кипит жизнь, готовят еду и обогреваются. Печь способна накапливать энергию, передавая ее, после угасания огня, окружающим. Материалом для функциональности служат дрова, которыми нужно вовремя запасаться.

Плюсы печного отопления:

  • не нужно газовое и электрическое подключение, использование естественных материалов для топки, имеющихся в большом количестве в РФ, с приобретением в разумных ценах
  • от массивных печных стенок происходит излучение, передаваемого окружению тепла
  • многофункциональность изделий, хозяева могут печью отопить помещение, готовить, греть различные продукты
  • создают комфортность помещения, превращая в камин
  • массивность конструкции в зимний период копит и отдает тепловую энергию, летом сбрасывает излишки тепла через фундамент в землю, выполняя функцию кондиционера.
  • сгорание природного топлива не выбрасывает вредных продуктов в окружающую среду

Какие неудобства испытает хозяин от эксплуатации печки:

  • необходим тщательный уход за конструктивными деталями конструкции: зольником, дымоходом, тягой
  • от большей мощности печки увеличивается ее размер, что уменьшает площадь помещения
  • печь эффективна только с водяным контуром, автономная передает тепло только тем комнатам, с которыми имеется сообщение
  • подобный отапливаемый метод обладает низким КПД, большая потеря энергии в трубу
  • повышенная пожароопасность
  • сооружение печи требует специальных знаний и навыков
  • нужна хорошая тяга
  • необходимо постоянно пополнять и хранить топливный запас
  • утилизировать отходы, шлаки, золу

Обогревательные агрегаты, употребляющие для работы любой материал, требуют тщательного обслуживания, печь потухнет, если не будет регулярной ее подпитки дровами или углем.

Какие типы печей используют жители

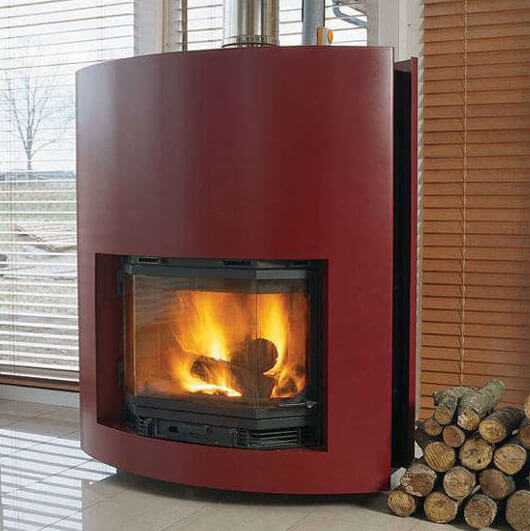

Отопительная печь с водяным контуром в интерьере

Семейные обогреватели, использующие своим главным помощником циркулирующую теплую воду, применяют различные.

Промышленники взяли на вооружение их востребованность и выпускают разные конструкции, которые отличаются своим видом, типом, размерами и предназначением.

Интересны модели дровяных печей со стальными толстыми стенками в топке.

Теплообменник тесно связан с этой частью трубками, помещенными между контурными пластинами.

В домах устраивают плиты в виде каминов или иной конфигурации главное правильно выбрать мощность, этот параметр стоит в зависимости от камерного объема, в котором сгорает продукт питания обогревательного элемента. Ошибка в выборе водяного контура повлияет на его производительность, это выразится в плохом подогреве жидкости.

Применяют для отопления изделия в виде булерьянов. Конструктивно они вызывают интерес у потребителей своим оригинальным решением в оформлении.

Питается такой агрегат только дровами и представляет цилиндрическую форму, рубки и топочное отделение. Загружают печку полностью, плотно закрывают и оставляют тлеть.

Температура повышается за счет происходящих процессов, образования и сжигания газов с помощью воздушной естественной конвекции, в результате помещение нагревается.

К подобному сооружению подсоединяют водяной контур, получая в результате экономную конструкцию способную отопить большой дом. Булерьяны встраивают в стены, обкладывают кирпичной кладкой. Образуя оригинальные каменки или камины.

Следующий тип принадлежит к кирпичным печам. Подобный обогрев применяют в автономных отопительных системах, совмещают с центральными, встраивают водяные контуры, которые выполняют дополнительную функцию, выступая теплогенератором и увеличивая градусы в комнатах.

В подобных кладках добиваются максимальных контактов с  элементами плиты, создают различные формы удобные для дизайна помещения.

Очень надежно сооружение, представляющее чугунную печку. Она состоит из прочных стальных листов,  они покрывают чугунную сердцевину. Чтобы улучшить внешний вид печки, ее украшают оригинальной стеклянной дверцей, материал конечно жаропрочный.

Внутри между слоями размещают трубки, по ним происходит движение воды. Известность чугуна, как прочного материала, ни у кого не вызывает сомнения, востребованность их значительная и цена.

Печи различают по методам нагревания помещений:

  • Однокамерный способ самый простой и легкий в эксплуатации, быстро обогревает комнату. Подобные печи используют в топках дрова, стоят не дорого, небольших размеров, их применяют в маленьких зданиях, банях, саунах.
  • Двухкамерные печи используют для топки дрова, которые сгорают в нижнем отделе, там образуется газовые выделения от кислородного дефицита. Газ поступает вверх, соединяется с кислородом и активно сгорает. Эта печь с самым высоким коэффициентом полезного действия, благодаря процессам, происходящим в двух камерах, огонь долго не затухает, позволяет экономить дровяной запас.
  • Устанавливая конвекционную печь нужно помнить, что ее нагревание обеспечивается воздушной циркуляцией, во время которого холодный поток, поступая вверх снизу, достигает повышенной температуры. Они как быстро нагреваются, с такой же скоростью остывают.

Представление о теплообменнике (регистре)  и его установке

Существуют различная печная модификация и в их топку пытались установить емкость, служащую теплообменником, под таким названием может быть змеевик, радиатор, котел, все эти изделия меняются своим теплом с помещениями, в которых их установили.

Такой подход опасен, вода может протекать, резервуар перегреться, в нем скопится критическая масса пара и взорвется. Этот способ не выгоден еще и со стороны топочной камеры, так как она значительно уменьшается.

Наиболее удачный вариант в присоединении резервуара к дымоходному колпаку. Поднимающийся горячий воздух полезно используется для нагревания теплоносителя, а не выходить в трубу.

Приобретая теплообменник, заранее знают, какой мощности он понадобится  и для каких размеров домовладения. У специалистов есть специальные таблицы, которые помогают им выбрать нужное изделие, зная параметры строения.

Какие материалы применяют для печных регистров

Водяной контур, встроенный в печь должен быть выполнен по определенной конструкции с применением определенного материала, по которому он приобретает характерные особенности.

Теплообменники изготавливают из следующих материалов:

  • Медные с самой высокой теплопроводностью, подобные змеевики очень эффектно выглядят. Но применение их в кирпичных печах не рекомендовано, так как по характерным особенностям металл не сможет выдержать, поднимаемую температуру плавления в печной топке и попросту расплавится. Существование отрицательных химических соединений, образованных после охлаждения контуров в конденсате, влияет на применении таких изделий в печном строительстве, из-за их большой коррозийности.
  • Производство чугунных радиаторов отмечает хрупкость изделий, повышенную деформацию после перемены температурного режима, образовываются на поверхностях трещины, теплообменники портятся, хотя материал устойчив к ржавчине. Чугунные регистры плохо обрабатывается, радиаторы собирают как литые элементы, нарезают резьбу, устанавливают уплотнители, от чего сооружение становится с малой надежностью.
  • Стальные регистры считаются выполненными из металла доступного и легкообрабатываемого. Их изготавливают, обработав сталь на жаропрочность, применяют бесшовную трубу с толщиной 5 мм. Рекомендовано поддерживание определенного режима при отоплении, чтобы при этом не образовывался конденсат, не следует сливать воду, так как сталь поддается коррозийным разрушения.
  • Применяют радиаторы из нержавейки, но редко так как они очень дорогие.

Конструкция печных регистров

Регистры из труб

Выбрав наиболее подходящий материал, производят теплообменник, применяя круглые, профильные, прямоугольные трубы, для этой цели подойдет металлический лист или совместная совокупность нескольких элементов.

Если изготовление произошло с применением стальных листов, подобную конструкцию можно размещать в жарком месте, подойдет и топочная камера.

Для этого берут толстую листовую сталь (4мм), соединяют с трубой, образуя линии подающую и обратную с внутренним зазором около 30 мм.

Нужно правильно устанавливать трубную разметку тогда не будут образовываться паровые пробки, которые негативно влияют на конструкцию, разрушая каналы и радиаторы.

Вверху емкости размещают проводник, по которому подается вода.

Изготовление теплообменников возможно из труб различных по сечению и разных диаметров. Такой агрегат можно разместить в топке при условии, что материал для каналов использоваться будет стальной.

В зависимости от конфигурации печки решают размещение проводников, предусматривая, чтобы теплообменник не мешал работе дверцы, укладке дров, колосникам и дымооборотным каналам. Если печью будут не только обогреваться, но  готовить на ней тогда линию труб монтируют по боковым стенкам топки.

Существуют трубчатые, плоские регистры, их располагают внутри дымооборотного канала или в районе со щадящими условиями, поэтому срок службы у таких конструкций более продолжительны, чем у тех, которые находятся в зоне огня.

Их выполняют с большими размерами, размещают в местах с низким теплосъемом, предварительно рассчитывают, чтобы дымовые газы выходили беспрепятственно.

Установка с эксплуатацией

Монтируют теплообменники в печное устройство по определенным правилам:

  • регистр проходит двойную опрессовку до монтажа и после
  • во время строительства дома после установки фундаментной ленты сразу устраивают изделие, затем производится кладка самой плиты
  • нельзя вмуровывать детали конструкции в кирпич, необходим соответствующий зазор не меньше 15мм от стены, который будет компенсировать размер теплового расширения.
  • трубная магистраль должна проходить с зазором до 5 мм, заполненным уплотнителями
  • выходные трубы с отрезком 15см., для нарезки новой резьбы
  • необходимо соединять отопительные трубы, с элементами регистра используя жаропрочный уплотнитель

Чтобы печь долго и безаварийно работала, нужно правильно ее использовать:

  • теплообменник всегда заполнять жидкостью перед разогревом печки
  • печной регистр нельзя отсоединять от отопительной системы, чтобы не создать аварийную ситуацию
  • не наполнять разогретый теплообменник холодной жидкостью
  • можно заменить воду в контуре на антифриз
  • в нижней части радиатора обязательно устанавливают сливной кран

Нюансы эксплуатации

Владельцам печей с дровяным отоплением и водным контуром необходимо знать некоторые особенности после их установки:

  • Если хозяин дачного дома слил жидкость, перед зимним периодом посетив его в холодное время нужно в обязательном порядке заполнить систему водой или антифризом, перед тем как разжечь печь. Поведение пропилен-гликолевых составов непредсказуемо, они обладают большим температурным объемным расширением, которое ведет к большому росту давления в системе.
  • Не комфортно топить печь летом, чтобы готовить на ней еду. Одновременно будут нагреваться батареи, что приведет к обогреву всего дома.

Самым лучшим решением для использования дровяных печей послужат агрегаты, выполненные промышленниками, специально приспособленные для применения водного контура.

На видео представлен обзор печи-котла Булерьян с водяным контуром:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Выбираем печь для дачи с водяным отоплением на дровах

дачная печка с встроенным теплообменником
    Содержимое:
  1. Как устроены дачные печи с водяным контуром
  2. Какую печь выбрать для водяного отопления дачи
  3. Как сделать водяной обогрев на даче от печки
    1. Сохранение тепла после сгорания дров
    2. Самотечная или насосная
    3. Радиаторы или тёплые полы
  4. За и против обогрева дачи от печи с теплоносителем

Классическая печь для дачи с водяным отоплением на дровах, это эффективное решение вопроса обогрева жилого пространства с небольшой и средней площадью. Печное оборудование укомплектовано встроенным теплообменником, подключается к новой или уже существующей системе отопления, используется в качестве основного или дополнительного источника обогрева.

Как устроены дачные печи с водяным контуром


По своему устройству, печь для дачи на дровах с водяным контуром напоминает твердотопливный котел. В конструкции предусмотрена вместительная топочная камера. Присутствует встроенный теплообменник, не соприкасающийся с пламенем.

Нагрев теплоносителя осуществляется за счет разогретых дымовых газов. Теплообменник из стали, меди или алюминия, аккумулирует тепло и передает его циркулирующей внутри жидкости.

Виды печей классифицируются по особенностям конструкции и внутреннего устройства:

  • Тип теплообменника – печки оснащаются встроенным змеевиком или водяной рубашкой. Последнее конструкторское решение встречается реже, хотя и отличается высокой теплоотдачей.
  • Материал печи – корпус и топочная камера изготавливаются из стали и чугуна. Существуют комбинированные модели. Так, серия Студент от компании Термофор, выполнена из стали, кроме навесной чугунной дверцы, что предотвращает деформацию при перегреве топочной камеры.
  • Дверца топки – печки оснащаются глухими дверками. По желанию покупателя, некоторые компании предлагают доукомплектовать дверцу вставкой из жаропрочного стекла. Чтобы стекло не покрывалось сажей, предусматривается система «антидым».

внутреннее устройство дачных печей с функцией нагрева теплоносителя

Полностью чугунные дровяные печи для дачи с водяным контуром отличаются большей мощностью, лучше подходят для отапливаемых помещений с площадью свыше 80 м². Печки из чугуна стоят дороже, что объясняется особенностями производства и дороговизной металла. Чугун не выгорает с течением времени, долго остается горячим, продолжая нагревать теплоноситель в течение 1-2 часов после окончания топки.

  • Металлические отопительные печи для дачи с водяным контуром более востребованы, чем чугунные аналоги по нескольким причинам: низкой стоимости, небольшого веса, устойчивости к механическим повреждениям. Сталь выдерживает резкие перепады температур.
  • Чугун, при резком охлаждении попросту трескается. После прогорания или появления дефектов, трещин и дыр в топочной камере, сталь можно заварить при помощи сварочного автомата. Поврежденная чугунная топка не подлежит ремонту.

Какую печь выбрать для водяного отопления дачи


пристенная дачная печка Чтобы не ошибиться при выборе, обращают внимание на несколько важных критериев:
  • Предназначение – печка может использоваться в качестве основного или дополнительного резервного источника тепла, исключительно для обогрева или быть элементом декора здания.
  • Производительность – мощности должно быть достаточно, чтобы полноценно прогревать отапливаемое здание избегая ситуаций, в которых печь работает на пределе возможностей. Расчет выполняют по формуле 1 кВт= 10 м². К полученному результату добавляют 10-15% запаса.
  • Бренд – на российском рынке представлены печки в бюджетном и премиум сегменте, выпускаемые отечественными и зарубежными компаниями. Особой популярностью покупателей пользуются следующие модели:
    • Везувий ПК-01,
    • MBS Vulkan,
    • Термофор Студент Гидравлик,
    • Ермак-Термо Аква,
    • Везувий АОГТ Аква,
    • EFEL Harmony III,
    • Березка-Аква,
    • BliST B MAX,
    • Stoker Садовый.

  • Тип системы отопления – не все печи предназначены для подключения к радиаторным системам закрытого типа.

Перед покупкой понравившейся печки следует проконсультироваться у специалиста.

Как сделать водяной обогрев на даче от печки


Как уже отмечалось, печи с встроенным водяным контуром во многом напоминают водогрейный котел. Подключение к системе отопления делается по правилам, общим для всего твердотопливного оборудования, использующего жидкость в качестве теплоносителя.

При монтаже печи с водяным отоплением для обогрева дачного дома учитывают несколько рабочих и эксплуатационных параметров:

  1. Меры, направленные на сохранение тепла после прогорания дров.
  2. Выбор системы отопления по типу циркуляции теплоносителя.
  3. Особенности подключения теплых полов или радиаторов.

Независимое водяное отопление дачи от дровяной печи требует грамотных теплотехнических расчетов. Современные модели теплогенераторов справляются не только с обогревом небольших помещений. К примеру, в серии компании Термофор есть печи с мощностью 40-60 кВт для обогрева зданий до 600 м².

Сохранение тепла после прогорания дров


Главный недостаток всего твердотопливного оборудования, быстрое снижение теплоотдачи после сгорания дров. Стальные печи остывают за 15-20 минут, чугунные остаются теплыми в течение 1-2 часов. Перед владельцем становится задача – обеспечить сохранение тепла после прогорания дров.

Цель достигается несколькими способами:




  • Установка ТЭНа – часто, печи с тепловым контуром уже укомплектованы, либо в их конструкции предусмотрено место под установку электронагревательного элемента. После снижения температуры по причине отсутствия огня в топке до минимального значения, в автономном режиме включается ТЭН, продолжая поддерживать необходимый нагрев теплоносителя.
  • Подключение накопительной емкости – бак теплоаккумулятор отбирает излишки тепла во время интенсивного горения топлива. После прогорания дров емкость продолжает сохранять температуру теплоносителя еще какое-то время.
  • Подключение нескольких отопительных приборов в одну связку. Устанавливается дровяная печь с водяным котлом, работающим на альтернативном виде топлива: электричестве, газе, солярке и т.п. Дровяная печка выполняет роль основного источника тепла. Котел обеспечивает резерв.

Существует несколько решений сохранения тепла после прогорания дров. Все они требуют некоторых материальных вложений, но впоследствии окупаются за счет увеличения теплоотдачи и времени работы печи в автономном режиме.

Самотечная или насосная


Отопительные печи для дачного дома с возможностью подключения водяного отопления в большинстве случаев универсальны и предназначены для подключения к системам отопления любого типа. Но существуют исключения, о которых производитель ясно указывает в технической документации.

Установка циркуляционного насоса, оправдана для домов с большой площадью, где трубопровод системы отопления большой протяженности или выполнен с нарушениями (несоблюдением наклонов и углов).

Насосное оборудование устанавливается на обратку перед печью. После установки насоса, система становится энергозависимой и не может работать без электричества. Проблему решают установкой байпаса.

типовая обвязки дачной системы отопления насосного типа типовой монтаж отопления с естественной циркуляцией

Радиаторы или тёплые полы


Твердотопливные печи относятся к высокотемпературному отопительному оборудованию. Нагрев теплоносителя колеблется в пределах 65-90°С. Температура теплых полов на выходе не должна превышать 25°С. Максимальный нагрев теплоносителя до 30-35°С.

Водяное отопление дачи от дровяной печи лучше радиаторное. Если необходимо подключение водяных полов, потребуется сделать некоторые изменения в системе обогрева. Обязательно монтируют узел подмеса, устанавливают гидрострелку. Только после этого, печка для дачи с водяным отопительным контуром может подключаться к теплым полам.

Трубы системы отопления подсоединяются напрямую к корпусу. И в том и другом случае потребуется монтаж группы безопасности.

типовой монтаж печи внутри дачи

За и против обогрева дачи от печи с теплоносителем


Короткий обзор печей и особенностей их эксплуатации поможет выявить недостатки и преимущества приборов обогрева данного типа.

В пользу установки печного оборудования есть несколько доводов:

  • Низкая стоимость.
  • Теплоэффективность, практически идентичная твердотопливному котлу.
  • Простота установки и эксплуатации печи.
  • Красивый внешний вид.
  • Возможность подключения к системам отопления любого типа.

процесс отопления дачи от печи

Существуют и минусы:

  • Относительно небольшой срок службы.
  • Деформация дверок топки, наблюдаемая у некоторых моделей.

Решение о том, выбрать печь с отопительным контуром или подобрать аналогичный твердотопливный котел, остается за самим хозяином дома.

Печное оборудование на даче не будет использоваться так же интенсивно, как и при обогреве жилого дома, соответственно термическая и эксплуатационная нагрузка будет меньше. Учитывая все эти факторы, печка с водяным контуром будет неплохим вариантом решения вопроса обогрева.

avtonomnoeteplo.ru

Дровяная печь с водяным контуром

Содержание:

1. Основные характеристики работы
2. Основные способности
3. Важные моменты при покупке
4. Основные преимущества

Различные печи и камины для обогрева помещений давно и прочно вошли в обиход многих владельцев частных домов. Использование такого вида отопления уходит своими корнями глубоко, хотя современные отопительные системы значительно модернизировались по сравнению со своими предшественницами - классическими или традиционными печами. Так, они более привлекательно выглядят воочию и на фото, обладают небольшим размером, да и по количеству функции во многих степенях превосходят своих предков.

Основные характеристики работы


Дровяная печь с водяным отоплением отличается достаточно простым и незамысловатым принципом функционирования. В специализированном отсеке для топки горит дерево, в результате чего выделяется тепловая энергия. Что касается непосредственно рассматриваемого прибора, то дровяная печь с водяным контуром помимо вышеупомянутого сжигания дров еще и обладает теплообменником, за счет которого нагревается вода. Все это обеспечивает дополнительный уровень нагрева.

В качестве наиболее распространенного материала для изготовления такой системы используется сталь или чугун. Теплообменные трубы расположены четко между камерой сгорания и внешними стенами, что позволяет максимально поглощать тепло. Следует с особой тщательностью выбирать материал для теплообменной камеры, так как он должен хорошо проводить тепло, обладать устойчивостью к коррозии ввиду того, что камера всегда окружена водой.
В качестве альтернативного материала можно использовать и кирпич, но стальная конструкция значительно легче и способна выдержать большие нагрузки и перепады температур. В то же время более тяжелый чугун обладает самым большим и надежным сроком службы, так как у него высокая устойчивость к коррозии, и он может сохранять тепло даже после сгорания всех дров в печи. Читайте также: "Какая печь камин с водяным контуром отопления лучше – различия, преимущества и недостатки".

Дровяные печи для водяного отопления могут также обладать дополнительно варочной поверхностью, что добавляет всей конструкции еще больше преимуществ и объясняет такую высокую распространенность (прочитайте: "Печь для дома с водяным отоплением - практичный вариант обогрева"). В таком случае можно одновременно обогревать помещение и готовить еду. Сам процесс нагрева осуществляется от прямого контакта с пламенем, который в свою очередь нагревает и верхнюю поверхность всем корпусом. Еще одним дизайнерским решением разнообразить конструкцию является изготовление заслонки из огнеупорного вида стекла, что открывает взору процесс горения игры пламени.

Основные способности


Несмотря на то, что печи используются уже давно и благодаря современным технологиям обладают множеством дополнительных функций, дровяное отопление с водяным контуром обладает низким КПД, ведь дрова обеспечивают небольшую теплоотдачу. Поэтому необходимо иметь в виду, что отопительные печи с водяным контуром подойдут для отопления небольшой комнаты, а вот уже в больших домах они могут использоваться только в качестве дополнительного источника тепла.

Самым оптимальным отопительным решением будет соединение такой печи и теплых полов, ведь и для теплого поля не требуется очень высокая температура, поэтому чтобы обеспечить равномерное распространение тепла, то ко всей системе подключается насос, который обеспечивает циркуляцию и избавляет конструкцию от энергозависимости. То есть, отопительная дровяная печь с водяными котлом может работать и без дров, нагревая поверхность только своим корпусом.

Важные моменты при покупке


Во-первых, важно обратить внимание на уровень мощности такой отопительной системы. Стандартные расчеты заключаются в 1 кВт на 10 м2, при условии что потолки в помещении не превышают 2 метров. Следует также учитывать и состояние окон и дверей, а также уровень утепления стен и температурный режим в зимнее время на улице (прочитайте также: "Пеллетный камин с водяным контуром - технология работы").

Как правило, дровяные печи с водяным отоплением идут в комплекте с паспортом, где всегда можно посмотреть мощность всей конструкции, но можно также и поинтересоваться у производителя в месте, где приобретается отопительная система. Существует три уровня мощности: минимальный (тление дров), максимальный (горение дров) и номинальный (устанавливается в процессе использования). Третий уровень и должен быть определяющим при выборе системы. Читайте также: "Как устроена дровяная печь с водяным контуром – преимущества, разновидности".

Самодельная печь с водяным контуром, смотрите на видео:


Основные преимущества


Безусловно, дровяные камины с водяным контуром, хоть и не отличаются высоким КПД, но обладают большим количеством положительных аспектов:
  • Возможность легко найти материал для топлива. Владельцы частных домов могут даже использовать дерево со своих участков.
  • Способность камина с водяным контуром работать в автономном режиме. В случае если в помещении нет электричества, дровяная печь для дома все равно обеспечит хороший уровень обогрева пространства, так как тепло будет исходить из уже нагретого корпуса конструкции.
  • Большой срок службы, при выборе качественных материалов до 50 лет.
  • Экологичность. Ведь дрова считаются чистым источником тепла и не выделяют вредные вещества в атмосферу.

teplospec.com

Печи для отопления частного дома с водяным контуром на дровах

домашняя печка с теплообменником
    Содержимое:
  1. Как устроены печи с водяным обогревом
    1. Дополнительный функционал
  2. Какую печь с контуром выбрать для дома
    1. Как сделать правильный расчет
    2. какой марки печь выбрать
  3. Правила монтажа водяного отопления в доме
  4. За и против обогрева дома – печь или котёл

Производители печей быстро отзываются на пожелания потребителей, изменяя и модифицируя внутреннее устройство печного оборудования. Печи для отопления частного дома с водяным контуром – это комбинация классического твердотопливного котла и буржуйки или канадского Булерьяна.

Как устроены домашние печи с водяным обогревом


Металлическая печь для дома с водяным контуром отопления обогревает жилой дом комбинированным методом. Помещение, в котором установлена печка, прогревается за счет конвекции воздуха. В соседние комнаты тепло подается посредством жидкостного теплоносителя.

Устройство отопительной печи для дома с теплообменником отличают следующие особенности:
внешний вид печи с возможностью нагрева теплоносителя
  • Высокий КПД печи – наблюдаются незначительные теплопотери. На эффективность отопления дома не влияет количество комнат и этажей. В случае обычной конвекционной печи, интенсивность нагрева существенно снижается по мере удаленности от печки.
    Печь с теплообменником, оптимальное решение для установки в двухэтажном или одноэтажном доме с большим количеством комнат.
  • Встроенный теплообменник – существует две основных разновидности печей. В качестве теплообменника используется змеевик или водяная рубашка. Печи подключаются к существующей системе отопления. После небольшого переоборудования появляется возможность отапливать помещения с помощью теплых полов.
  • Материал корпуса – бюджетные печи, изготавливаются из стали. Существуют печки из серого чугуна.
  • Дополнительный функционал – некоторые модели, помимо обогрева, предназначены для приготовления пищи.

Ассортимент выпускаемых печей с встроенным теплообменником позволяет подобрать отопительное оборудование практически для каждого жилого помещения с необходимым функционалом и производительностью.

Дополнительный функционал (плита / духовка)


Кроме основного предназначения – обогрева помещений, печь с теплообменником может использоваться для приготовления пищи и нагрева горячей воды. В различных моделях предусмотрен дополнительный функционал: духовой шкаф и варочная поверхность:
  • Варочная поверхность – в зависимости от модели, конструкция плиты рассчитана на 1-2-3 варочных места. На плите легко приготовить пищу, вскипятить воду для мытья или готовки.поверхность для разогрева еды
  • Духовой шкаф – работает как обычная духовка. Подходит для приготовления выпечки. Внутри духовки встроены конвекционные каналы, увеличивающие скорость прогрева шкафа до рабочей температуры. Духовой шкаф устанавливается в дорогостоящих печках премиум класса.встроенный дыховой шкаф

Наличие дополнительного функционала влияет на стоимость печки с встроенным водяным контуром. Варочная поверхность изготавливается из чугуна и увеличивает цену до 30%. Духовые шкафы в основном встраиваются в дорогостоящие печи европейских производителей.

Какую печь с контуром выбрать для дома


Печь с нагревательным контуром предназначена для установки в качестве основного или дополнительного источника тепла. После подключения к системе отопления, появляется возможность отапливать весь дом, обеспечивать потребности жильцов в горячей воде.

домашнее печное оборудование с теплообменником При выборе, необходимо определиться с основными функциями и рабочими характеристиками выбираемой печки, и параметрами отапливаемого здания.

Во время подбора отопительного оборудования учитывают:

  1. Внешний вид.
  2. Характеристики здания.
  3. Основные функции (только отопление или обогрев + ГВС +приготовление пищи и т.п.).

После определения по указанным трем характеристикам, переходят к выбору печи, в зависимости от производительности и марки изготовителя.

Как сделать правильный расчет


Печь для водяного отопления дома на дровах рассчитывается так же как твердотопливный котел. Для вычисления необходимой производительности в расчет принимают формулу 1 кВт =10 м². Вычисления указанным способом подходят для жилых домов со средней степенью утепления, расположенных в средних широтах РФ, при условии, что высота потолков не превышает 2,7 м.




К коэффициенту мощности, высчитанной по формуле, требуется добавить порядка 10-15% запаса производительности, необходимой, чтобы печь продолжила эффективно отапливать дом во время сильных заморозков.

Какому производителю отдать предпочтение


Использование твердотопливных печей с водяным контуром для отопления загородного дома пользуется большим спросом, что побуждает крупнейших российских и европейских производителей проектировать и выпускать все новые модели.

современная печь для дома Всю изготавливаемую продукцию для удобства делят на два класса: печки, предназначенные исключительно для обогрева и модели с встроенным дополнительным функционалом.

Современные виды печей для обогрева дома водяным отоплением предлагаются в следующих модификациях:

  • Только отопление:
    • Садовый от Stoker;
    • BLIST и Ambasadore от BliST;
    • Инженер Гидравлик от Термофор;
    • Ермак-Термо и Аква от Ермак.

  • С плитой:
    • Sideros DESIREE IDRO;
    • Termo Magnum от MBS;
    • Termo Sovrana от La Nordica;
    • ТермоКухня от Klover;
    • Country от J.Corradi;
    • Hergom L-07.


Рейтинг производителей печей с водяной рубашкой постоянно меняется, но перечисленные выше модели пользуются неизменным спросом.

Продукция европейских компаний стоит в 2-3 раза дороже, но отличается безупречным качеством и широким функционалом. Печи российских производителей приспособлены к отечественным условиям эксплуатации: неприхотливы к топливу, теплоносителю и т.п.

Основные принципы устройства водяного отопления в доме от печи


Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

  • Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.
    Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.гравитационная схема обвязки печи
  • Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.
    Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.насосная схема обвязки печи

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:
  • Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.
  • Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

  • Расширительный бак монтируют в наивысшую точку системы.
  • В самотечной системе трубы находятся под уклоном не менее 3°.
  • Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл


Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

  • Возможность приготовления пищи.
  • Небольшой вес и простота подключения.

интерьер дома с металлической печью

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

avtonomnoeteplo.ru

Отопительная печь с водяным контуром – принцип работы и разновидности

Отопительная печь с водяным контуром – практически идеальный вариант для обогрева не только жилого дома, но и любой постройки, вспомогательных помещений и даже теплиц. Что говорить, если центральное отопление многоквартирных домов работает именно по такому принципу. Преимуществ у такой системы много, но основными является равномерный и стабильный прогрев той площади, где проходит водяной контур, и рациональное расходование топлива.  В зависимости от мощности и объема. По объёмам и мощностям печи для дома с водяным отоплением можно подразделить на те, которые требуют мощного фундамента, и те, которые можно устанавливать сразу на пол.

Принцип работы

Любая печь с водяным контуром укомплектована змеевиком, реже «рубашкой». Внутри их расположен теплоноситель. Преимущественно вода,  который нагревается от печи и, циркулируя по трубам, переносит тепло в те помещения, где они установлены. Конструктивно это тот же котел с разводкой, к которому подключены радиаторы. Но если котел предназначен только для отопления, то на дровяной печи с водяным контуром еще и можно готовить пищу и даже хлебобулочные изделия. А в отдельных случаях можно использовать водяной контур и для подогрева воды, если змеевик расположен в емкости с водой.

Преимущества и недостатки

Из плюсов можно выделить следующее:

  • равномерное и стабильное распределение тепла по помещению во все комнаты, где есть контур;
  • расход топлива меньше, а КПД выше;
  • дровяная печь с водяным контуром может использоваться сразу в трех направлениях – отопление, приготовление пищи, подогрев воды;
  • водяной контур можно подключить к любой печи или котлу;
  • стоимость твердого топлива ниже, чем стоимость электричества, но дороже, чем газ.

К недостаткам относятся:

  • необходимость проведения разводки при ее отсутствии;
  • зависимость от электроснабжения;
  • по сравнению с газовым или электрическим котлом КПД относительно низкий;
  • невозможно контролировать температуру теплоносителя.

Схема классической печи с водяным контуром

Подобные агрегаты, как правило, изготавливают на базе дровяных печей, но есть ряд элементов, которые позаимствованы у котлов.

Контур для циркуляции теплоносителя

Это основной элемент, который и обеспечивает равномерное распределение тепла. Он может быть изготовлен из листового металла или в его качестве используется уже готовая труба с толщиной стенки от 3х миллиметров.

Из трубы изготавливается змеевик, который располагается либо в самой топке, либо за камерой (в дровяной печи это место духовки) либо в дымоходе.

Пример того, как змеевик можно расположить в дымоходе

Из металлического листа сваривается короб или куб с двойным корпусом, к которому приварены 2 патрубка – входной и обратка. Это тепловая «рубашка», которая конструктивно выступает как часть топливной камеры.

Для того, чтобы не препятствовать температурному расширению камня и металла, между «рубашкой» и кладкой нужно делать зазор 15-20 мм.

Разводка

Печь с водяным контуром для отопления дома может быть подключена к любой системе разводки и любым радиаторам. Никаких ограничений по материалу, разновидностям радиаторов и запорной арматуры нет. Преимущество стоит отдавать в пользу водяных конвекторов, но это не принципиально.

На печи для дома с водяным отоплением патрубок обратки расположен выше обычного уровня, поэтому сложно сделать нормальную гравитацию в одноэтажных домах или на первом этаже многоэтажного.

Отдельного внимания заслуживают регистры – труба увеличенного диаметра, расположенная горизонтально. Поскольку в этом случае точки подключения расположены высоко, не создаются контруклоны и нет необходимости устанавливать насос для нагнетания теплоносителя.

Защита от перегрева

Обязательное условие нормальной работы печи с водяным контуром. В качестве защиты может использоваться расширительный бак, в усовершенствованных моделях - гидроаккумулятор. Но во всех случаях обязательным является использование манометров для контроля и установки предохранительных клапанов.

Нужен ли насос

Если использовать регистр, обеспечивающий нормальную гравитацию, необходимости в циркуляционном насосе нет. Если же такой возможности нет, то для транспортировки теплоносителя обязательно нужен насос. К слову, он почти на 25% увеличивает КПД дровяной печи с водяным контуром, хотя в этом случае отопительный агрегат становится энергозависимым.

Чтобы сделать печь с водяным контуром максимально энергонезависимой, подключите насос через байпас, тогда даже при отключенном электричестве теплоноситель будет продолжать циркулировать по трубам.

Насос на байпасе

Классификация печей с водяным контуром

Классический образец

Современные заводские печи производятся уже без баков для воды, но со встроенным теплообменником, который может пропустить через себя неограниченное количество теплоносителя. Такие агрегаты обеспечивают не только отопление, но и горячую воду в определенном объеме. Формально это практически двухконтурный котел, функционирующий на твердом топливе. На сегодняшний день организовать водяной контур можно на пеллетном котле, на каминах, «Булерьян» и т.д.

ВИДЕО: Обзор печей с водяным контуром

Преимущество отопительной печи с водяным отоплением заключается в том, что ее можно интегрировать с абсолютно любой системой. И хотя это кажется накладным – приобретение материалов, монтаж разводки, обвязка печи, в итоге такие расходы многократно окупятся на экономии топлива и получении стабильного тепла в доме.

Камины

Как таковые камины сложно соединить с водяным контуром, но можно обустроить печь так, чтобы топка закрывалась защитным прозрачным экраном с большими дверками. И тогда можно вечерами наслаждаться треском поленьев и видом живого огня.

Пеллетные печи

Эти агрегаты только за последние 5 лет побили все рекорды популярности. В качестве топлива используются пеллеты – прессованные отходы деревообрабатывающей промышленности. КПД пеллет очень высокий, расход относительно небольшой. Продаются в уже готовом к употреблению виде.

Для экономии на топливе многие владельцы приобретают большие партии по окончании отопительного сезона, когда можно их купить буквально за полцены. Если в доме не сыро, помещение, где хранятся пеллеты хорошо проветриваемое, топливо продержится до зимы без проблем.

ВИДЕО: Как работает пеллетная печь с водяным контуром

Принцип работы заключается в подаче шнековым механизмом определенного количества пеллет в топку. На современных агрегатах этот процесс полностью автоматизирован и не требует участия человека. В простых моделях пеллеты подаются по мере прогорания, в среднем это до 3 закладок за сутки, чего достаточно для обогрева небольшого дома.

Чтобы облегчить себе работу, лучше всего выбирать отопительные печи для дома длительного горения с водяным контуром, которые работают на одной закладке топлива до 12 часов. Суть работы такого устройства заключается в пиролизном процессе, когда одновременно со сгоранием топлива (дров, пеллет, угля) в отдельной камере происходит сгорание древесного газа - это и есть процесс пиролиза, увеличивающий КПД печи на 15%.

www.portaltepla.ru

Печка на дровах с водяным контуром – какую печь выбрать и почему + лучшие решения по проектированию

Отправить ответ

avatar
  Подписаться
Уведомление о
