Печь на отработке с водяным контуром своими руками чертежи видео: Самодельная печь на отработке с водяным контуром (42 фото изготовления)

Самодельная печь на отработке с водяным контуром (42 фото изготовления)

С наступлением холодов, пора задуматься о отоплении гаража, пересмотрев кучу вариантов, решил сделать самодельную печь на отработке с водяным контуром и установить в гараже — радиаторы отопления.

Значит, нашёл в интернете чертежи печи на отработке, подготовил металл, заказал у знакомого на заводе вырезать вот такие заготовки.

  • — верхние круглые пластины (те, что с отверстиями) из 8 и 6 мм стали;
  • — нижние круглые пластины — из 5 мм стали;
  • — боковые стенки, что потом будут согнуты на гибочной машинке — 4 мм;
  • — две трубы, длину/ширину не помню, толщина стенок 6 мм;
  • — одна крышечка из 4-ки.

Далее всё гнулось, сверлилось и после прихватывалось. После чего, все тщательно проварил, проверил на протечки, залив керосином.

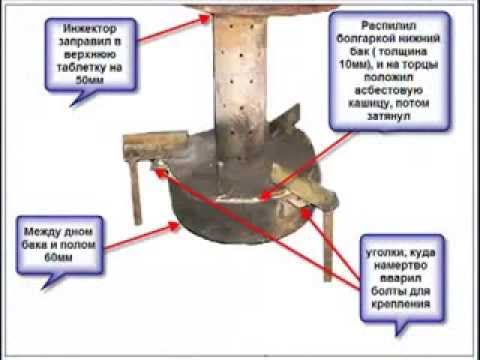

Сделал камеру сгорания. Разметил места на трубе, в шахматном порядке, рассверлил сначала 6-ой, затем расширил до 10 мм, прошелся фрезой.

И наконец, сварил все элементы в одну конструкцию.

Первый этап закончен, испытал печку на улице, шпарит будь здоров, и дыма почти не было при едва открытой заслонке.



Далее приступил к изготовлению водяной рубашки для печки. Заказал у мастера две пластины из 4-ки для стенок, а остальное вырезал из 4 мм листа.

Рубашка на печь готова.

Потом приварил по бокам рубашки — два фитинга 20 д.

После соединил с печью, проварив по периметру двойным швом.

Сделал дымоход для печки.

Испытания, заливаем отработанное масло.

Добавляем немного бензина и поджигаем.

Печь работает.

Затем, всё таки переделал дымоход.

Следующий этап: установка радиаторов системы отопления. Нашел радиаторы по дешёвке (в новостройках хозяева часто сразу меняют стандартные радиаторы и продают их за копейки), достал куски полипропиленовых труб, купил сгоны и переходники и приступил к работе.

Радиаторы достались все разные, с наибольшим количеством секций я запланировал поставить ближе к воротам.

Сделал кронштейны и повесил в гараже радиаторы.

Залил в систему теплоноситель, чтобы заполнить систему нужно около 30 литров.

По началу использовал циркуляционный насос «Pedrollo», но он слишком шумный при работе. Поэтому купил циркуляционный насос «Oasis», поставил его на место прямо под первым радиатором. Не стал делать байпас, ибо он нужен только при отключении электричества — а что делать в гараже без него?!

Сделал подачу топлива.

Самодельная печь на отработке с радиаторной системой отопления — готова! Открываем краник подачи топлива…запускаем насос на 1-ой скорости…поджигаем отработку промасленной ветошью…и наша чудо-печь загудела своим огненным нутром!

Спустя 5 минут печь вышла на режим, еще через 15 минут первые две батареи стали теплыми.

Еще через 20 минут все батареи излучали тепло, и в гараже сразу стало теплеть. В итоге я разогнал печь почти до 90 градусов температуры теплоносителя. Признаться, переборщил, стало совсем жарко!

Результатом 3-х месячного труда, я доволен!


Автор самоделки: Radomirian

Как сделать своими руками печь на отработке с водяным контуром: подробные чертежи и видео

Содержание

  • 1 Как работает агрегат на отработанном масле
  • 2 Конструкция печи
  • 3 Зачем нужен водяной контур

Зимой остро встает вопрос о том, как отопить небольшое помещение без десятков килограммов сожженного угля/дров, а также без специального оборудования. К счастью, уже давно есть довольно простое решение – печь на отработке.

В то время, как обычные печи довольно дороги в эксплуатации, а также менее эффективные для небольших помещений, печь, работающая на старом техническом масле, способна нагреть помещение площадью более 80 «квадратов». Кроме того, её даже не обязательно покупать, хоть и стоит она довольно мало. Вы можете сделать её своими руками буквально из металлолома, потратив всего несколько часов (тут уж предугадать невозможно – у всех людей разные способности). Нужно лишь посмотреть видео и чертежи из этой статьи.

Еще один важный фактор – ломаться, ввиду простой конструкции, там практически нечему. Вещь долговечная, поэтому можно без опасения приобретать даже очень старые печи на отработанном масле через знакомых или используя специальные доски объявлений. Но, если вы хотите сэкономить, советуем прочесть нашу статью до конца. Вы сможете не только посмотреть на видео, как этот агрегат работает, но и разобраться в его устройстве, дабы потом сделать нечто похожее своими руками. Мы рассмотрим конкретную модификацию – печь на отработке с водяным контуром, которая способна обогреть огромную площадь и практически не требует ухода (кроме чистки).

Как работает агрегат на отработанном масле

Прелесть этой конструкции в простоте, на первый взгляд мало кто может поверить, что данный небольшой агрегат способен дать такое количество жара, которого хватит на отопление сравнительно большого помещения. На деле было доказано, что с использованием наддува и обдува (эти системы служат для увеличения эффективности) можно отопить, как минимум, ~80-метровое помещение.

Конструкция печи

Увидев на видео или фотографии то, как выглядит данная конструкция, вы сразу поймете, что повторить такое сможет любой человек, имеющий прямые руки. Состоит агрегат, работающий на масле, всего из двух резервуаров – они находятся на расстоянии друг от друга и соединяются трубой.

Труба имеет отверстия (довольно крупные), находящиеся на определенном расстоянии друг от друга. Нижний элемент используется в качестве бака – туда вы заливаете отработанное масло, там же происходит первичный розжиг с применением бензина/растворителя или обычной тряпки/бумаги – тут уж кому как удобнее. После того, как масло занялось, начинают выделяться пары – они поднимаются в верхний резервуар.

Там происходит бурная реакция горения, в результате чего генерируется огромное количество тепла. Советуем использовать для создания печи толстые листы железа, ведь температура воздействия на материал будет огромной. Если листы будут тонкими, то уже после первого запуска всю конструкцию перекосит и пользоваться ей будет невозможно.

Также часто для создания подобных агрегатов используют готовые элементы. Самый популярный вариант – старый газовый баллон или металлическая бочка. Баллон имеет толстые стенки, такая конструкция «живет» очень долго и терпит грубую эксплуатацию. Бочку же легче найти, да и стоит она дешевле, однако прослужит бочка значительно меньше, ведь состоит, ка правило, из довольно тонких листов железа.

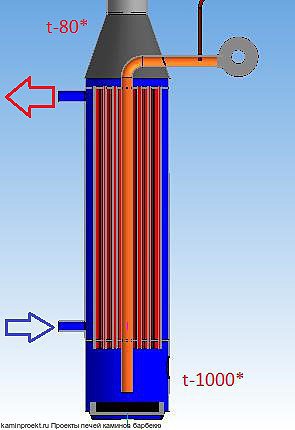

Зачем нужен водяной контур

Если использовать классическую схему для подобной печи, то единственный вариант распространить тепло – воспользоваться вентилятором. Если в доме несколько комнат, то сделать это не удастся. Тут на помощь приходит водяной контур. Говоря простым языком, такой способ подразумевает циркуляцию воды по трубе. Она нагревается возле печи, которая работает на масле, после чего направляется по трубе в другие помещения. Затем возвращается обратно остывшей и так далее по кругу.

Технически это выглядит следующим образом – емкость устанавливается непосредственно на печке. В этом резервуаре находится выход в отопительный контур, куда поступает нагретая вода. Она делает «круг» и возвращается туда же. Таким образом, пока печь работает, по помещению циркулирует горячая вода.

По сути, данный способ является отличной системой автономного отопления. Сделать это с обычной печью вряд ли получится – она должна быть действительно больших размеров, а весь процесс нужно автоматизировать. Нужна капельная подача топлива, наддув, а также огромный дымоход для приличной тяги.

Установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я скорее общий Life Engineer — тот, кто пытается оптимизировать

все, что весело и интересно в жизни, и деньги — лишь одна из таких вещей.

Оптимизация означает получение максимальной пользы от чего-либо – будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, то, что делает вас богаче и здоровее и счастливее), а не идти на компромиссы (отказ от того, что вам действительно нравится, просто чтобы сэкономить или заработать больше денег)

Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий, чтобы они были более удобными и стильными, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Получите разумный дом, который равен

рядом с друзьями и работой, и вы отлично начали.

 Так или иначе, этим прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии дерьмовых тонн денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?

Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад и точно так же, как электромобили делают с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:

  • Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
  • Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).
  • Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
  • И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.

Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?

Тепловые насосы экономят деньги и энергию, потому что они не вырабатывают тепло напрямую , как старый электрический обогреватель плинтуса. В основном это всего лишь

движущихся тепла вокруг — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если посмотреть на это глазами физики:

Каждое место на нашей питающей жизнь Земле содержит огромное количество тепловой энергии (Кельвины), а значит, часть ее легко собрать.

Итак, современный тепловой насос может легко всасывать тепло даже из холодного воздуха. Делается это так:

Летний и зимний режимы работы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти штуки обычно поддерживают внутреннюю температуру около -10F, а это означает, что каким-то образом высасывает тепло из воздуха даже при отрицательных температурах, перекачивая его к змеевикам под ним с вентилятором, обдувающим их. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!

Покажи мне деньги

Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!

Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

  • Стоимость системы, включая все материалы для установки: около 4500 долларов
  • Предыдущий годовой счет за газ в моем доме: 951
  • Наш новый годовой счет за отопление и охлаждение (оценочный): 275 7 9002
  • в год экономия: $676

Годовая рентабельность инвестиций (ROI): 15%

.

Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатили бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.

Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.

Так действительно ли тепловой насос можно сделать своими руками?

Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но нам этот проект показался относительно простым.

Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.

Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.

Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.

Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом). !).

Другими словами, даже с консервативной точки зрения, для базовой установки вы экономите около 6000 долларов в обмен на выполнение этих 16 часов работы, что составляет солидные 375 долларов в час.

Но подождите! Не забывайте о скидках!

Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы для многих вещей, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.

.

Итак, если вы готовы перейти на тепловой насос, вам нужна либо честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.

Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!

Шаг первый: выбор теплового насоса

Здесь нужно учитывать две вещи: физический размер и тепловую мощность.

Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или у вас должен быть план, как приспособить новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.

Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы. )

В самой экстремальной ситуации (для нас это был бы 24-часовой период, когда температура едва превышала 0 градусов по Цельсию, и обычно это случается не реже одного раза в несколько лет) я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)

Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.

Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»

Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.

Шаг второй: Демонтируйте старую печь

Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.

Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте некоторые окна и включите вентилятор, чтобы удалить остатки газа, когда вы отсоединяете трубы.

Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.

Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.

Шаг второй: адаптируйте воздуховод по мере необходимости

Вверху слева: коробку адаптера для выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). Внизу: Вы можете видеть, как эти две детали встают на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.

Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.

Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько адаптеров, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил кучу из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.

Вот еще один переходник, который я сделал для подачи воздуха. Пышная коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.

Третий этап: установка нового теплового насоса

Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.

Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.

Шаг четвертый: Разместите наружный блок там, где вы хотите

Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по соображениям производительности (мы использовали 35-футовый колонтитул).

Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.

Шаг пятый: прокладка линии

Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.

Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.

У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировку, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.

Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.

После того, как комплект трубопроводов будет установлен, соединение станет освежающе простым: вы тщательно следуйте инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью шестигранного ключа, и вы услышите освежающий PSSSSsssssssshhhh, когда хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по системам ОВиКВ. Мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)

Заключительный этап: прокладка электрических проводов

Сверление отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, проводка внутри блока, включая термостат, Карл празднует завершение прокладки проводки наружного блока.

Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)

  • Цепь 20 А/240 В к основному блоку
  • Стандартный шестижильный провод термостата между внутренним и наружным блоками
  • И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.
  • Круг Победы: Зажигай!

    Он жив!

    Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.

    И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.

    Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?

    Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально, ускоряясь, а гул компрессора был таким тихим фоном, что мне пришлось приложить ухо к этой штуке, чтобы убедиться, что она действительно работает.

    Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и испепеляющий горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

    Эпилог, три месяца спустя: насколько хорошо это работает?

    Сцена из «Необычайного события» — серии лекций и занятий, которые длятся выходные, с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

    В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

    Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

    Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

    Очень интересная деталь: сколько электроэнергии он потребляет?

    Скриншоты из приложения отслеживания энергии Emporia

    Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли получить более точную оценку того, сколько денег он сэкономил нам за эти годы.

    Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

    Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0009 всего около 1,50 доллара в день!

    Для меня это было довольно примечательно — это был 95-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около долларов 45,00 в месяц!

    Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

    Вывод: тепловые насосы — это бомба

    Итак, вот оно: мы мечтали об этом много лет, наконец-то это сделали, и я очень счастлив. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.

    И, конечно же, еще лучше знать, что даже цифры стоимости электроэнергии в этой статье приведены только для вашего собственного сравнения — на самом деле мы производим более чем достаточно солнечной энергии, чтобы все это работало бесплатно только из красивых квадратов черного стекла. на крыше. Бесплатное отопление и охлаждение на всю жизнь, без загрязнения окружающей среды (с бесплатной работой наших ноутбуков и пивных холодильников, а также с бесплатной зарядкой наших электромобилей) — это действительно путь в будущее!


    В комментариях: У вас есть вопросы о тепловых насосах или других продуктах для повышения эффективности дома? А если у вас есть собственный тепловой насос, что вы о нем думаете?

    Предыдущий пост: Три месяца безделья Следующее сообщение: Инфляция – стоит ли нам беспокоиться?

    Схемы охлажденной воды — инженерное мышление

    Схемы охлажденной воды и Схемы воды конденсатора. В этой статье мы рассмотрим схемы охлажденной воды и воды конденсатора, чтобы узнать, как их читать, как идентифицировать основные компоненты и символы, а также примеры из реальной жизни, а также мы рассмотрим назначение основных компонентов и различные типы конструкции. .
    Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

    Если вы хотите узнать все, что возможно, о технике, а я в этом уверен, вам нужно подписаться на бесплатный онлайн-курс . курсы доступны на их портале онлайн-обучения — Danfoss Learning.

    Danfoss Learning предлагает сотни курсов на разных языках. Электронные уроки охватывают широкий круг тем, в том числе, конечно же, чиллеры. Если вы хотите получить профессиональное преимущество или просто учитесь для развлечения и самосовершенствования, здесь есть что-то для вас.

    Начать работу легко. Просто перейдите по этой ссылке и выберите свой первый урок.

    Вариация дизайна

    Во-первых, каждая схема охлажденной воды, на которую вы смотрите, будет совершенно другой. Используемые символы всегда похожи, достаточно, чтобы узнать, что они из себя представляют, но всегда немного отличаются. Тем не менее, все они будут показывать, как система охлажденной воды и/или конденсатора подключена и распределена по зданию. Они также будут показывать основные компоненты, такие как клапаны, датчики давления и т. д. Они также должны показывать, на каком этаже находится компонент.

    Обычно они не отображают все вентиляционные установки и фанкойлы, подключенные к системе. Иногда они будут показывать подключение к основному агрегату, в других случаях они будут отсылать вас к отдельному чертежу, чтобы увидеть эту деталь.

    Если здание сдает жильцам этажи, и жильцы полностью контролируют обустройство своей площади, то на чертеже, скорее всего, будет показано соединение от стояка до помещения жильца, а все, что после этого, остается на усмотрение жильца. подрядчики по отделке. Подрядчики должны предоставить арендодателю копию своих собственных чертежей для своего участка.

    Кроме того, помните, что на схематических чертежах не будут показаны все повороты или точный маршрут по зданию. Они представляют собой просто плоское 2D-представление системы.

    Как читать схему охлажденной воды

    В левом верхнем и правом нижнем углу обычно находится номер чертежа, который является уникальным идентификационным номером для этого чертежа.

    Схематический чертеж охлажденной воды

    В правом нижнем углу вы найдете название чертежа, например, «система охлажденной воды». Вы также найдете дату производства, номер версии и другую информацию, такую ​​как клиент, лицо и/или организация, которая создала чертеж, и, что наиболее важно, справа вы найдете легенду, в которой перечислены все символы, используемые в качестве а также их название.

    Чиллер, кондиционер, стояки, местоположение насоса

    Я всегда начинаю с определения местоположения чиллеров, насосов, стояков, кондиционеров и градирен. Это показывает, как работает система и где находится каждая часть.

    Схемы могут быть довольно тесными, и вам иногда нужно будет просматривать информацию, чтобы следовать системе.

    Важные примечания по чтению схемы охлажденной воды

    примечания по чтению схемы охлажденной воды
    • Направление потока в трубе указано стрелками.
    • Рядом с линией иногда указывается диаметр трубы.
    • Более новые конструкции могут показывать расчетный расход, скорость, давление и диаметр трубы.
    • Вы также часто будете видеть буквы вокруг клапанов, это просто для обозначения типа фитинга. Например, IV обозначает запорный клапан.
    • Заглавные буквы «NC» означают, что клапан нормально закрыт.
    • Вы также увидите круги с цифрами и буквами внутри, это уникальный идентификатор фитинга, к физическому фитингу должна быть прикреплена соответствующая идентификационная бирка. Вы можете использовать этот номер для поиска правильного фитинга, а также для поиска сведений о нем в журнале регистрации, таких как размер и тип.
    • Горизонтальные пунктирные линии с одной стороны чертежа на другую означают, что здесь есть пол.
    • Стрелка на насосе указывает направление потока.

    Схематические примеры охлажденной воды

    Различные изображения чиллеров

    Сначала мы начнем с чиллера. Я покажу вам несколько примеров того, как чиллеры изображены на схемах, поскольку они действительно различаются. Два в правом верхнем углу и один в правом нижнем углу — все чиллеры с воздушным охлаждением, а остальные — с водяным охлаждением. Компоненты каждой системы схожи, но, как вы можете видеть, конструкция различается, и не каждый чиллер будет использовать одинаковую установку или компоненты.

    Итак, мы начнем с чиллера, показав конденсатор и испаритель, а также входящие и выходящие линии подачи и возврата, соединяющие остальную часть системы.

    Подача и обратка чиллера с запорными клапанами

    Затем мы найдем запорные клапаны, которые обычно представляют собой дроссельные заслонки или заслонки, они будут использоваться для отключения чиллера от основной системы для проведения технического обслуживания. Вы также найдете эти клапаны на всех основных компонентах, таких как насосы и кондиционеры.

    Датчик температуры чиллера

    Затем у нас будут датчики температуры, к которым подключен чиллер. Чиллер считывает это для управления своей производительностью.

    Станция ввода в эксплуатацию дроссельной заслонки чиллера

    Затем у нас будет станция ввода в эксплуатацию для измерения скорости потока, которая будет использоваться для балансировки системы в соответствии с проектными скоростями потока, а также для анализа производительности. Ранее я снял еще одно видео о том, как измерить расход чиллера с помощью этого устройства, посмотрите его здесь.

    Двойной регулирующий клапан чиллера, схема охлажденной воды

    Затем у нас есть байпасная линия, и в этом примере есть двойной регулирующий клапан между подающей и обратной линиями, но в наши дни чаще всего здесь используется запорный клапан, который нормально закрыт, или вообще нет байпасной линии. Они используются либо для промывки системы, либо для обхода чиллера, чтобы предотвратить попадание грязи в теплообменник во время очистки системы, либо в этом случае они используются для балансировки системы, поскольку это старая система постоянного объема, поэтому ее можно использовать для имитации давления. падение чиллера, если чиллер отключен для обслуживания.

    Затем, поскольку у нас есть байпасная линия, мы добавим еще несколько запорных клапанов, это позволит отключить чиллер от системы, но байпасную линию можно будет использовать. В более новых системах вы найдете здесь регулирующий клапан с электроприводом, который подключен к системе управления зданием и позволяет осуществлять дистанционное управление.

    Контрольная точка штекера Пита

    Затем у нас будет несколько контрольных точек, также известных как штекеры Пита, которые позволяют техническим специалистам подключать измерительные устройства для измерения температуры и давления.

    Датчики температуры и давления чиллера

    Затем у нас будет несколько датчиков температуры, чтобы вручную снимать показания. Со временем они обычно становятся менее надежными, и датчики часто застревают. Затем у нас будет несколько манометров, чтобы можно было считывать показания вручную. Опять же, со временем они становятся менее надежными и могут застрять.

    гибкие соединители

    Затем у нас будет несколько гибких соединителей, которые предотвращают вибрацию насосов и чиллеров от движения по трубам по всему зданию, а также позволяют трубам слегка расширяться и сжиматься, что снижает давление на соединение.

    Обычно мы находим почти идентичную установку со стороны конденсатора, поэтому я добавлю ее.

    Установка нескольких чиллеров

    Этот проект предназначен для большого коммерческого офисного здания, поэтому будет несколько чиллеров с одинаковым расположением труб.

    Наборы насосов

    Далее нам понадобятся насосы, чтобы прокачивать воду через чиллер и по зданию.

    Насосный агрегат

    Для этого обычно используется два или более насоса, работающих параллельно, как правило, в рабочем и резервном режимах. Снова треугольник указывает в направлении потока.

    Гибкие соединители насосного комплекта

    Затем нам понадобятся гибкие соединители, так как насосы будут вызывать вибрации.

    Запорные клапаны насосного агрегата

    Затем нам понадобятся запорные клапаны, чтобы мы могли отключить один или все насосы для технического обслуживания.

    Сетчатый фильтр насоса

    Затем у нас будут несколько сетчатых фильтров, которые улавливают частицы и грязь в воде и предотвращают их попадание в насос. В некоторых установках насосов это не используется, некоторые будут иметь один большой сетчатый фильтр в другом месте системы.

    Манометры насосного агрегата

    Затем у нас будет несколько манометров, чтобы можно было считывать показания вручную

    Обратный клапан насосной установки

    Затем у нас будет обратный клапан, который не позволяет давлению в трубопроводе заставить насос вращаться назад, когда он выключен.

    Схема конструкции насоса охлажденной воды

    Обратите внимание, что в этой конструкции нет другого запорного клапана после обратного клапана, в более новых системах, таких как эта, вы обычно найдете один,

    Пример пояснения насосного агрегата

    в реальном мире насосный агрегат будет выглядеть примерно так для центробежного насосного агрегата.

    Мы знаем, что насосы должны прокачивать воду через чиллер, поэтому мы можем подключить насосные агрегаты к входам испарителя чиллера.

    Охлажденная вода вырабатывается в испарителе, поэтому нам нужно соединить его с насосами, чтобы создать контур и распределить охлажденную воду.

    Первичная и вторичная системы

    Обратите внимание, что между подающей и обратной линиями имеется общий заголовок. Это разделяет систему на первичный и вторичный контуры и обеспечивает постоянную скорость потока на первичной стороне, которую предпочитают чиллеры, поскольку им требуется минимальный расход воды, а также позволяет изменять скорость потока на вторичной стороне при изменении охлаждающей нагрузки.

    Первичный контур охлажденной воды

    Охлажденная вода генерируется и циркулирует в первичном контуре, вторичные контуры будут вытягивать охлажденную воду из коллектора для охлаждения здания, а затем возвращать теплую воду обратно в коллектор. Если скорость потока на стороне вторичного контура низкая, то часть охлажденной воды будет поступать во вторичный контур, а часть будет рециркулировать обратно в чиллеры. Если скорость потока во вторичном контуре высока, то вся охлажденная вода будет поступать во вторичный контур, а обратная линия будет течь обратно к чиллерам.

    От общего заголовка отходит другой заголовок, это позволяет разделить поток, чтобы каждый из них получил равное распределение. На выходах коллектора вы можете найти пусковую станцию ​​или двойной регулирующий клапан, но в более новых системах это, скорее всего, на обратной линии.

    От выходных патрубков у нас будет еще несколько насосов для распределения охлажденной воды по разным частям здания, например, по восточной и западной сторонам. В некоторых конструкциях не будет отдельных насосов для разных частей здания, у них будет просто один насосный агрегат, который нагнетает охлажденную воду по всему зданию.

    Насосы вторичного контура

    Эти насосы будут распределять воду к вентиляционным установкам и блокам FCU, я объяснил, когда эта деталь показана/не показана ранее в статье, но я просто кратко приведу несколько примеров соединений блока обработки воздуха и также некоторые фанкойлы.

    Схема AHU

    Вы также найдете блок наддува на стороне охлажденной воды, так как это закрытая система, обычно она подключается на обратной линии к основным циркуляционным насосам, поскольку насос не влияет на эту область. Этот агрегат просто поддерживает определенное давление в системе.

    Вода конденсатора

    Теперь о стороне воды конденсатора. Помните, что чиллеры с воздушным охлаждением не требуют системы конденсатора . Нам понадобится набор насосов, чтобы прокачать воду через чиллер и вокруг системы, чтобы мы могли их бросить. башни, расположенные на крыше.

    Градирни

    Градирни соединены со стояком через коллектор. Для этих соединений потребуются запорные клапаны и гибкие соединители. Не все башни будут использовать два входа, некоторые будут иметь только один.

    Соединение градирни

    На выходе из градирни нам также нужен еще один запорный клапан и еще один гибкий соединитель. Затем мы можем подключить его обратно к насосам, чтобы замкнуть цепь.

    Выход градирни

    Так как это большое здание с несколькими чиллерами, нам потребуется несколько градирен, и в этой конструкции мы проведем их параллельно.

    Балансировочная линия с несколькими градирнями

    Поскольку они параллельны общей подаче и возврату, мы обычно находим балансировочную линию для обеспечения одинакового уровня воды в бассейнах и предотвращения всасывания воздуха в трубопроводы и насосы.

    Обводная линия градирни

    Также может быть обводная линия с моторизованным клапаном на подаче и возврате градирни. Это может иметь различные функции, такие как поддержание минимального расхода, а также защита чиллера от отключения при низком и высоком давлении из-за того, что температура обратной воды конденсатора выходит за расчетные пределы, например, во время запуска холодным зимним утром.

    Печь на отработке с водяным контуром своими руками чертежи видео: Самодельная печь на отработке с водяным контуром (42 фото изготовления)

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
