Светодиод (LED)- полупроводниковый элемент, при подаче напряжения постоянного тока на электроды светодиода создается свечение. В современном мире светодиоды используются практически во всех осветительных приборах в качестве основного источника освещения либо в качестве подсветки.
Светодиодное свечение впервые упомянуто в 1907году. Генри Раунд английский ученый обратил внимания, что при прохождении электричества через соединения разных металлов вызывают разное свечение. В дальнейшем такое явление получило название электролюминесценция.
Через некоторое время в 1923 году ученый Олег Лосев обнаружил свечения на месте контакта барбета кремния и стальной проволоки. Олег Лосев установил и объяснил закономерность. Электролюминесценция наблюдается на границе соприкосновения разнородных материалов.
В 1961 году американские ученые Байрад Д.Р. и Питтман Г. Изобрели технологию выпуска светодиодов из арсенида калия.
В 1962 году начался промышленный выпуск. Красный светодиод был открыт в 1962году. В 1971 году изобрели синий цвет свечения. В 1972 году появился желтый светодиод.
Ученые физики совершенствовали технологии источника Led освещения, в результате проделанной работы появились SMD-диоды и многокристальные COB-диоды.
DIP- цилиндрические элементы, слабо мощные световые показатели. Имеет пару кристаллов зафиксированных на катоде. От кристалла отходит проволока, служит соединением полупроводника с анодом. Поверх led-элемент закрыт водонепроницаемой линзой. Корпус имеет форму цилиндра выпускают из эпоксидной смолы. Сборка осуществляется с помощью пайки. Пиранья-устойчив на своем месте, практически не греется, четырех контактный DIP.
SMD 3528 – один из первых светодиодов, вышедший в середине 2000-х годов, сперва предназначался для подсветки ЖК- матриц. По примеру SMD 3528 были скопированные методы из подсветки ЖК- матриц в иллюминации.
Светодиода SMD 3528 содержит только один кристалл, стабильное свечение белого светодиода находится в пределах от 2.
8 до 3.5В. На корпусе находится 2 вывода. Недостаток заключается в том, что он греется из особенности строения светодиода. Достоинством типоразмера 3528 приемлемая цена, это связано с тем что производственные линии давно окупили свои затраты. Светодиод на сегодняшний день немного устарел по сравнению с другими SMD, светоотдача составляет порядка 70 лм/Вт. SMD 3528 на сегодняшний день широко используют для производства светодиодной ленты. Для мощных осветительных приборах такой тип светодиода не подойдет.
SMD5050 – Габариты 5×5 мм, установлено 3 кристалла. На корпусе установлено шесть выводов, у каждого светодиода своя пара выводов. Производят белые или монохромные светодиоды, RGB. Белые и монохромные подключаются последовательно, стабильное свечение светодиодов возможно при напряжении от 8.4В до 11.5В. Данные светодиоды при напряжении 12В имеют рез каждый светодиод, по сравнению SMD 3528 кратность реза каждые 3 светодиода. Теплоотдача происходит за счет обтекаемой формы корпуса и на плату которая выступает в роли радиатора, отводящее тепло.

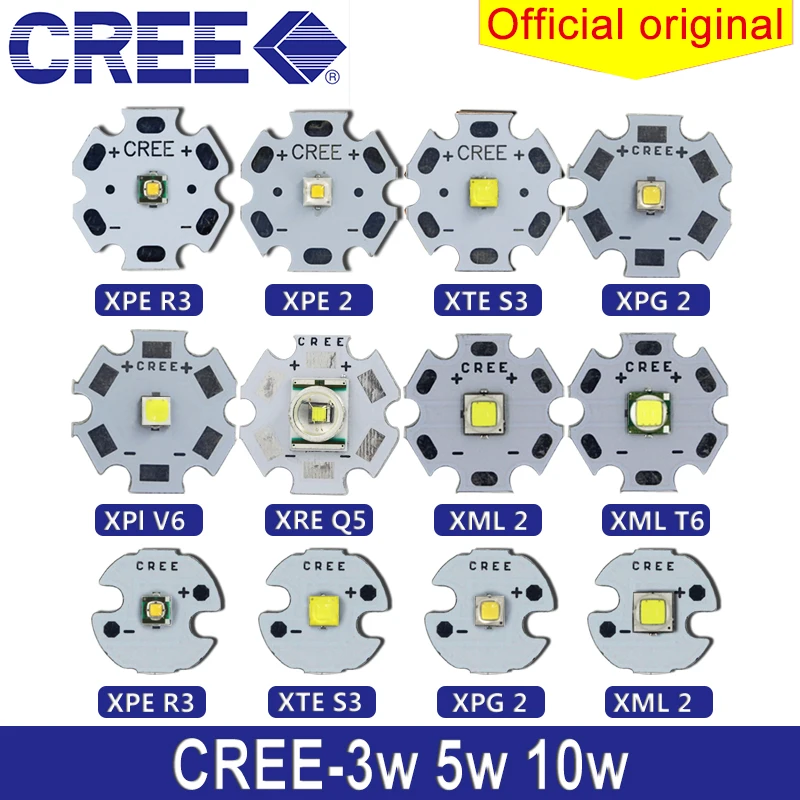

SMD2835 – Параметры светодиода 2,8х3,5х0,8 мм. Сплошь и рядом эксплуатируются для изготовления светодиодных лент и ретрофитов, светильников. Возник такой светодиод в 2011 году. Корпус имеет контактные площадки большего размера, тем самым позволяет эффективно отводить тепло на алюминиевый радиатор платы. Пределы мощности составляют от 0.2 вт до 1вт. SMD 2835 имеет один кристалл, также для мощных светодиодных лент производят с тремя кристаллами, соединены последовательно, при этом напряжение должно быть 9-10 В.
SMD5630 – Параметры 5,6х3,0х0,77 мм. Светодиод средней мощности, имеют два одинаковых кристалла, мощность варьируется от 0.3вт до 1Вт выдает 158Люмен. Оснащен четырьмя выводами. Люминофор наносится почти на всю внешнюю поверхность, тем самым достигается мягкий ровный свет. Присутствие специальной дополнительной площадки для теплоотвода.
Применяется один чип, а контактных площадок четыре. SMD 5630 широко используются в лампах-ретрофитах и типа «кукуруза», где светодиоды устанавливаются на поверхности корпуса лампы.
SMD5730 – является практически полным аналогом предыдущей модели. Встречаются модификации 5730-05 и 5730-1. Светоотдача 100-130 Люмен /Вт.
SMD3014 – Создается с 2013 года, разработан для смены люминесцентных ламп Т5 на светодиодные ретрофиты. Обладает светоотдачей 100-140 лм/Вт. В дальнейшем производство SMD3014 было признано экономически нецелесообразным. Светодиод включает один или два кристалла, соединены последовательно. Рабочее напряжение 3 или 6 В зависимости от количества кристаллов. На плате металлические площадки по которым проводится питание светодиода, занимают значительную часть основания. SMD 3014 самый маленький размер светодиода, мощность не превышает 0.1Вт. Данный SMD возможно устанавливать с малым шагом.
СОВ – плоский SMD. Современное создание. На алюминиевой основе большое количество кристаллов приклеенное не токопроводящим клеем. Кристаллы подключённые друг с другом по последовательно-параллельной схеме. В верхней части все покрывается люминофором.
Тип led не имеет сложности в монтаже. Излучает ровный, яркий без искажений свет. Подключаются светодиоды несколькими способами. Самым не сложным способом подключения светодиодов в сеть совместно с резисторами, если это необходимо. При подключении соблюдайте полярность. Существуют разные варианты соединения: последовательное и параллельное.
Последовательное подключение светодиодов происходит один за другим, при этом суммируется общее число светодиодов, для получения необходимого количества для работы при определенном напряжении. Например, для работы в сети 12в постоянного тока необходимо 4 светодиода по 3Вт каждый. При этом нужно учитывать мощность каждого светодиода, суммировать эту мощность и рассчитывать блок питания для этой цепи с 20% запасом мощности.
При параллельном подключении каждый светодиод подключается к блоку питания не зависимо друг от друга. При этом так же нужно суммировать мощность каждого светодиода при выборе блока питания. Преимуществом параллельного подключения является то, что при выходе из строя одного светодиода все остальные продолжают работать.
Чего невозможно достичь при последовательном подключении.
Параллельно-последовательное соединение рассмотрим на примере подключения светодиодных модулях в сборке по 20шт. Сама сборка подключена последовательно (20 шт.). А несколько сборок подключается к блоку питания параллельно.
Как определить параметры светодиода ⋆ diodov.net
Разбирая на детали старые или нерабочие устройства часто можно найти светодиоды. Однако в большинстве случаем на них отсутствует какая-либо маркировка или другие опознавательные знаки. Поэтому определить их параметры по справочнику попросту невозможно. Отсюда возникает вполне естественный вопрос: как определить параметры светодиода?
Опытные электронщики таким вопросом практически не задаются, поскольку могут с достаточной точностью определить параметры такого полупроводникового прибора, ориентируясь лишь на его внешний вид и зная некоторые нюансы, присущие большинству светодиодов. Эти нюансы рассмотрим и мы.
Электрические параметры светодиодовПервым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):
1) падение напряжения, измеряемое в вольтах.
Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
2) номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
3) мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.
В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток.
Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.
Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.
Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные.
Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).
Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.
В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.
Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.
Стороны прямоугольника, мм: 3×2; 5×2.
Как определить параметры светодиода мультиметром?Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока.
Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.
Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем.
Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:
- Крона (батарейка на 9 В).
- Резистор ом на 200.
- Переменный резистор, он же потенциометр на 1 кОм.
- Мультиметр.
Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока.
Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток.
Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.
С помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы.
Основные электрические параметры для выбора светодиода
Санна Виндинг | 27 февраля 2016 г. | Светодиоды
За последние несколько лет использование светодиодов увеличилось в геометрической прогрессии, и конца этому не видно. Рынок за рынком испытывает увеличение числа приложений, в которых используются светодиодные устройства по сравнению с другими вариантами индикаторов и освещения. От повышенной гибкости конструкции до эффективного использования энергии и экологических преимуществ использование светодиодов растет. Ниже мы рассмотрим основные параметры, которые необходимо учитывать при внедрении светодиодного устройства в ваш проект.

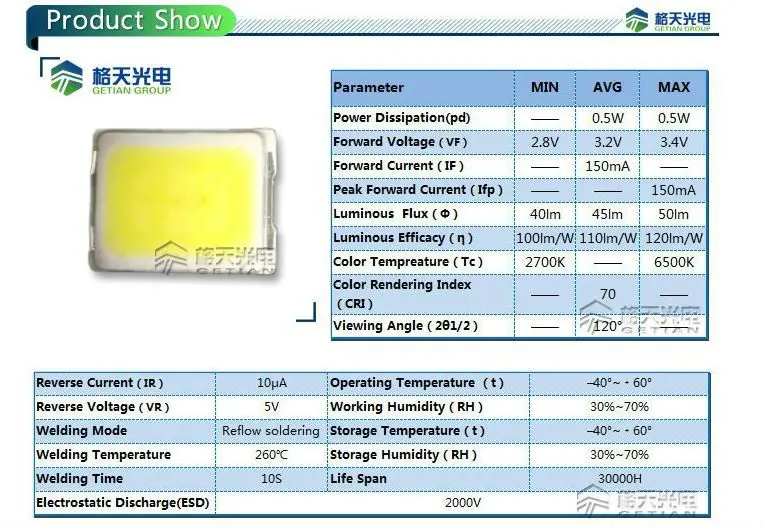

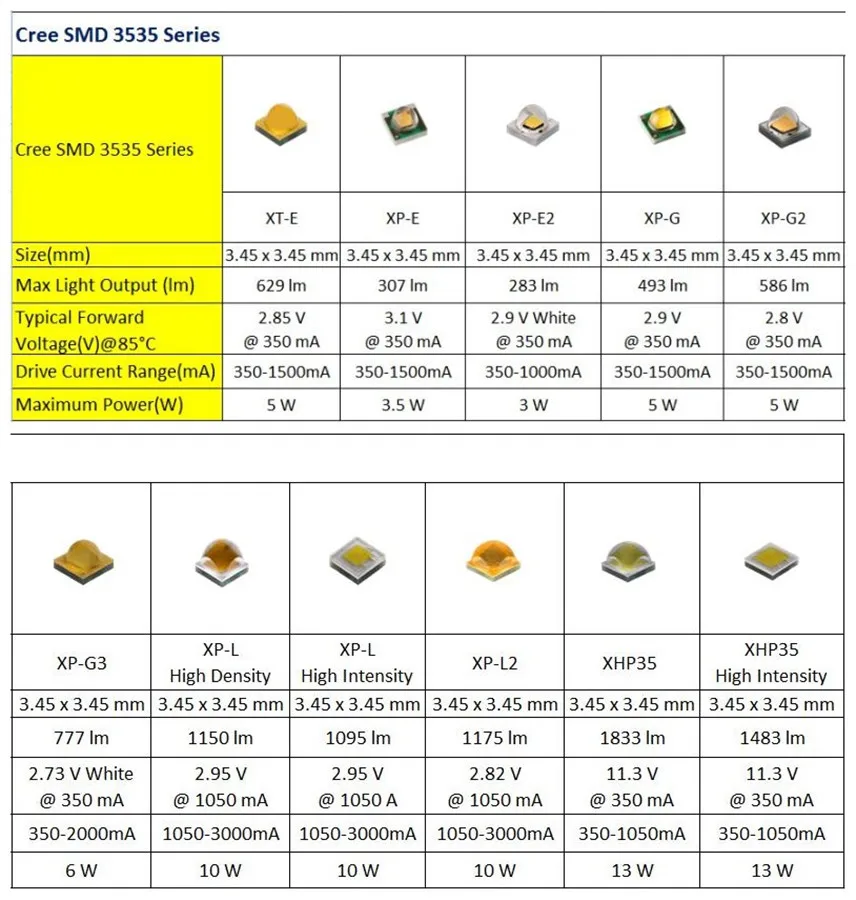

Электрические параметры светодиодов
Максимальные электрические параметры
Рассеиваемая мощность: Это максимальная мощность, которая может рассеиваться в светодиоде до того, как он выйдет из строя
Максимальный допустимый прямой ток 80 прямой ток через светодиод. Обратное напряжение : Это максимально допустимое напряжение, которое может быть подано на диод при обратной полярности. Светодиод не будет проводить ток при приложении обратного напряжения, но если это напряжение превышает максимально допустимое обратное напряжение, светодиод выйдет из строя. Рабочая температура : Это диапазон температур, при котором светодиод может безопасно работать. Эффективное управление теплом может быть достигнуто с помощью радиаторов и вентиляторов. Обратный ток: Максимально допустимое значение обратного тока. Прямое напряжение: Это максимально допустимое прямое напряжение на светодиоде для безопасной работы. Прямое напряжение зависит от материала светодиода, но обычно составляет около 2-4 В постоянного тока. Номинальные оптоэлектрические характеристики Сила света : Это мера производимого светового потока (кандела –Cd или люмен-Lm) при данном прямом напряжении и прямом токе. Угол обзора : Это угол от центра источника света до области или устройства, принимающего свет. Максимальные углы обзора обеспечивают максимальную гибкость при проектировании и производстве. Когда светодиодная индикация является частью процесса, угол обзора становится жизненно важным элементом конструкции светодиодов. Цвет — цвет фактически является одной из первых выбираемых характеристик светодиода. Красный, синий, янтарный, белый или их комбинация могут использоваться для обозначения состояния или передачи факторов процесса. Кто может помочь мне выбрать правильное светодиодное устройство для моего приложения? Когда вы ищете поставщика светодиодов, выбор VCC гарантирует, что у вас будет профессиональная и опытная команда инженеров и продавцов, которые найдут то, что подходит для каждого из ваших проектов. Это относится к положительному значению тока люминесцентного диода, когда он нормально светится. В реальных условиях следует выбирать IF ниже 0,6·IFm. Рабочее напряжение, указанное в таблице параметров, получено при заданном положительном токе. Обычно это измеряется при ПЧ=20 мА. Положительное рабочее напряжение светодиодов составляет VF от 1,4 до 3 В. По мере увеличения внешней температуры VF будет уменьшаться. Соотношение между напряжением и током люминесцентного диода, когда положительное напряжение меньше определенного значения (называемого порогом), ток слишком мал, чтобы излучать свет. Интенсивность свечения светодиодов обычно представляет собой интенсивность свечения в направлении нормали (оси трубки). Если интенсивность излучения в этом направлении составляет (1/683) Вт/ср, то люминесценция составляет 1 кендру (символ CD). Из-за того, что общая интенсивность света светодиодов невелика, поэтому интенсивность света обычно используется в единицах свечей (кендра, MCD). — 90° — + 90° Он представляет собой спектральную чистоту трубок. 1/2 — это угол между направлением, в котором интенсивность люминесценции составляет половину аксиальной интенсивности, и аксиальным (нормальным) направлением люминесценции. Угол, преобразованный из твердого угла светодиодного света, также известного как плоский угол. Относится к максимальному углу светодиодного света, в зависимости от угла зрения, приложение отличается, также известное как угол интенсивности света. Угол между направлением нормали 0° и максимальным значением силы света /2. Строго говоря, это Угол между максимальным значением силы света и максимальным значением силы света /2. Технология упаковки светодиодов приводит к тому, что максимальный угол света не является значением силы света нормального 0°, а вводится угол отклонения, который относится к включенному углу между углом, соответствующим максимальной силе света, и нормальным 0°. Максимально допустимый положительный постоянный ток. Превышение этого значения может повредить диод. Максимально допустимое обратное напряжение. При превышении этого значения светодиоды могут быть повреждены в результате пробоя.
Превышение этого значения приведет к отказу цепи.
Это значение имеет решающее значение для конструкции и назначения вашей светодиодной схемы. Для различных применений светодиодов может потребоваться широкий диапазон требований к силе света.
VCC будет работать напрямую с вашей командой дизайнеров, чтобы обеспечить технологичность новых конструкций, помочь в конфигурации светодиодов, чтобы максимально увеличить пространство панели и использование, минимизируя затраты и придерживаясь спецификаций вашего проекта. Свяжитесь с VCC сегодня для всех ваших потребностей в светодиодном дизайне. Каковы важные параметры светодиода? — Светодиодный индикатор
1. Прямой рабочий ток Если:
2. Прямое рабочее напряжение VF:
3. В-и характеристики:
Когда напряжение превышает определенное значение, прямой ток быстро увеличивается с напряжением и загорается. 4. Сила света IV:
5. Угол светодиодного освещения:
6 с половиной, ширина спектра Δ лямбда. :
7. Полуугол и угол обзора:
8. Полная форма:
9. Перспектива:
10. Полуформа:
11. Максимальный прямой постоянный ток IFm:
12. Максимальное обратное напряжение VRm:
