Содержание

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

На фото представлены различные виды распределительных коробок

Итак:

  • Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
  • Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
  • Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
  • Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

Распределительная коробка с клеммником

Распределительная коробка с клеммником

  • Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
  • Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Где монтируют распаячные коробки

Итак:

  • Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
  • Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
  • С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

  • Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
  • После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

В соединительной коробке следует обеспечить запас провода

  • Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

  • Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

виды, монтаж и способы соединения проводов

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

Правила прокладки проводовПравила прокладки проводов

к содержанию ↑

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

  • повышение уровня пожарной безопасности;
  • эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Наружная коробка для открытой проводкиНаружная коробка для открытой проводки

к содержанию ↑

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Разведение проводов по квартиреРазведение проводов по квартире

к содержанию ↑

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Соединительные и монтажные коробкиСоединительные и монтажные коробки

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

к содержанию ↑

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Использование распредкоробок облегчает монтаж электропроводкиИспользование распредкоробок облегчает монтаж электропроводки

к содержанию ↑

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

Электрическая разделительная коробка с защитой IP65Электрическая разделительная коробка с защитой IP65

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

к содержанию ↑

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

к содержанию ↑

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

  • скрутка;
  • сварка;
  • клеммные колодки;
  • пайка;
  • опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Соединение проводов скруткойСоединение проводов скруткой

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

к содержанию ↑

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

Соединение с помощью клеммСоединение с помощью клемм

к содержанию ↑

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Схема подключения розетокСхема подключения розеток

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

к содержанию ↑

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

Подсоединение выключателя с одной клавишейПодсоединение выключателя с одной клавишей

к содержанию ↑

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Схема подключения выключателя из двух клавишСхема подключения выключателя из двух клавиш

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительная коробка для электропроводки: виды, монтаж и способы соединения проводов

Представляем к выбору Распределительные и монтажные коробки по выгодной цене в Нижнем Новгороде

Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например, коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Черный цвет 118 Тип Вставные настенные коробки Скрытая монтажная коробка Распределительная коробка | |

Top banner Product Description banner

Эти черные распределительные коробки, предназначены для монтажа в корпус, скрытого монтажа, с расстоянием между отверстиями для винтов 16,5 см, подходят для настенной розетки 19,5×7 см типа 118.

Идеально подходит для использования в жилых, коммерческих и медицинских учреждениях, таких как дома,

офисы, отели, аэропорты, залы ожидания и кафе.

Цвет: черный

Тип: Встраиваемый корпус / скрытие

Наружная глубина: 50 мм

Внутренняя глубина: 48 мм

Материал панели: негорючий пластик

Расстояние между отверстиями под винты: 16.5 см

Вес нетто: 150 г

package included banner

1 шт. X корпусная коробка (подходит для настенной розетки типа 118 19,5×7 см)

Product image banner

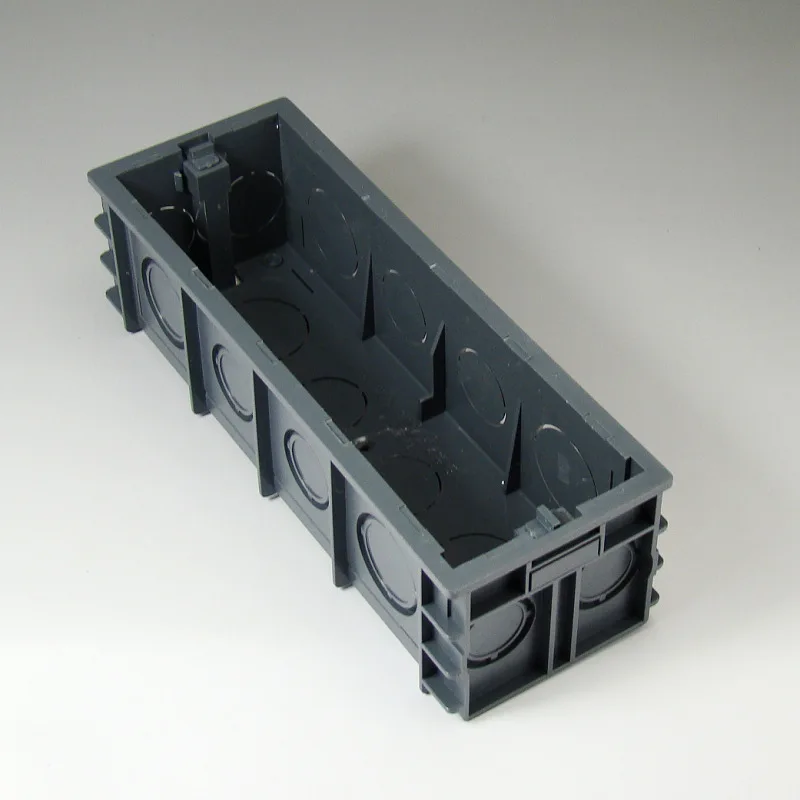

118type insert junction box pic 1 118type insert junction box pic 2 118type insert junction box pic 3 118type insert junction box pic 4

00

00

) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор

ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

shipment banner

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель — удовлетворение клиентов!

7. Из-за наличия на складе и разницы во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо

guarantee banner

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня получения.

Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ

НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.БЕЗ ИСКЛЮЧЕНИЙ!

2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.

3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами после того, как Покупатель и Продавец отменят транзакцию с aliexpress. Или вы можете выбрать замену.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов!

Обратная связь очень важна и помогает в нашем долгосрочном бизнесе. Мы просим вас, чтобы

вы связались с нами немедленно, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

Спасибо за сотрудничество!

.

Черный цвет 86 мм Скрытая установка Скрытая монтажная коробка Распределительные коробки распределительных коробок для настенных розеток | |

Top banner Product Description banner

Эти черные распределительные коробки, предназначены для монтажа в корпус, скрытого монтажа, с расстоянием между отверстиями под винты 6 см, подходят для настенной розетки 86×86 мм.

Идеально подходит для использования в жилых, коммерческих и медицинских учреждениях, таких как дома,

офисы, отели, аэропорты, залы ожидания и кафе.

Цвет: черный

Тип: Встраиваемый корпус / скрытие

Наружная глубина: 49 мм

Внутренняя глубина: 47 мм

Материал панели: огнестойкий пластик

Расстояние между отверстиями под винты: 60 мм

Вес нетто: 50 г

package included banner

1 шт. X корпусная коробка (подходит для настенной розетки 86×86 мм)

Product image banner

Concealed black junction box pic 6 Concealed black junction box pic 7 Concealed black junction box pic 8 Concealed black junction box pic 9

payment banner

Alipayment

9000ipay 1, West Union ,Все основные кредитные карты принимаются через безопасный платежный процессор

ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

shipment banner

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.Наша цель — удовлетворение клиентов!

7. Из-за наличия на складе и разницы во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо

guarantee banner

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения.

Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ

НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ!

2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.

3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами после того, как Покупатель и Продавец отменят транзакцию с aliexpress.Или вы можете выбрать замену.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов!

Обратная связь очень важна и помогает в нашем долгосрочном бизнесе. Мы просим вас, чтобы

вы связались с нами немедленно, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

Спасибо за сотрудничество!

.

Распределительная коробка Скрытие корпуса Нижние коробки в стене Для лицевой панели настенной панели 120×120 мм | |

Top banner Product Description banner

Эти белые распределительные коробки, предназначены для монтажа в корпус, скрытого монтажа, с расстоянием между отверстиями под винты 6 см, подходят для настенной розетки 86×86 мм.

Идеально подходит для использования в жилых, коммерческих и медицинских учреждениях, таких как дома,

офисы, отели, аэропорты, залы ожидания и кафе.

Цвет: белый

Тип: Встраиваемый корпус / скрытие

Наружная глубина: 52 мм

Внутренняя глубина: 50 мм

Материал панели: негорючий пластик

Расстояние между отверстиями под винты: 100 мм

Вес нетто:

package included banner

1 шт. X корпусная коробка (подходит для настенной розетки 120×120 мм)

Product image banner

120x120mm bottom box pic 1 120x120mm bottom box pic 2 120x120mm bottom box pic 3 120x120mm bottom box pic 4

payment banner

Alipayment

1, West We accept TT.Все основные кредитные карты принимаются через безопасный платежный процессор

ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

shipment banner

1. ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.

6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки.Наша цель — удовлетворение клиентов!

7. Из-за наличия на складе и разницы во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. спасибо

guarantee banner

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения.

Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ

НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. БЕЗ ИСКЛЮЧЕНИЙ!

2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.

3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами после того, как Покупатель и Продавец отменят транзакцию с aliexpress.Или вы можете выбрать замену.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов!

Обратная связь очень важна и помогает в нашем долгосрочном бизнесе. Мы просим вас, чтобы

вы связались с нами немедленно, прежде чем вы оставите нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.

Спасибо за сотрудничество!

.

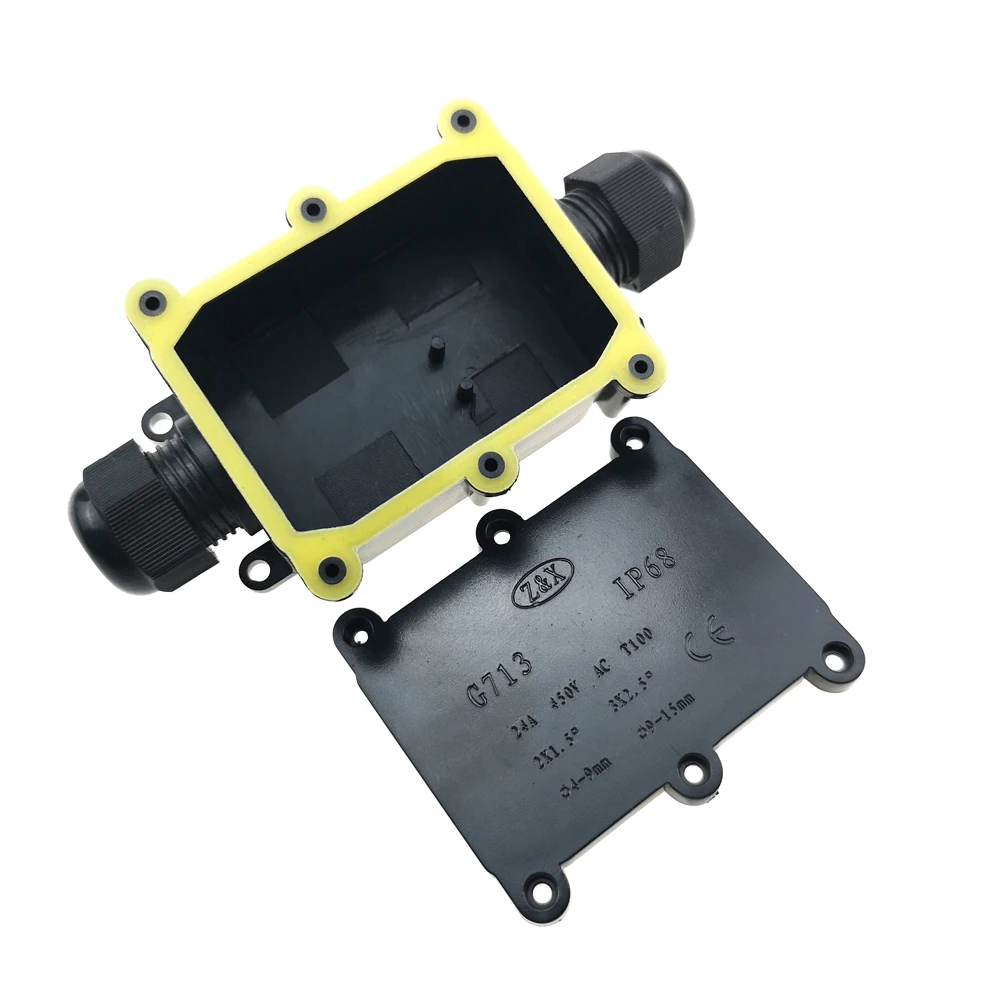

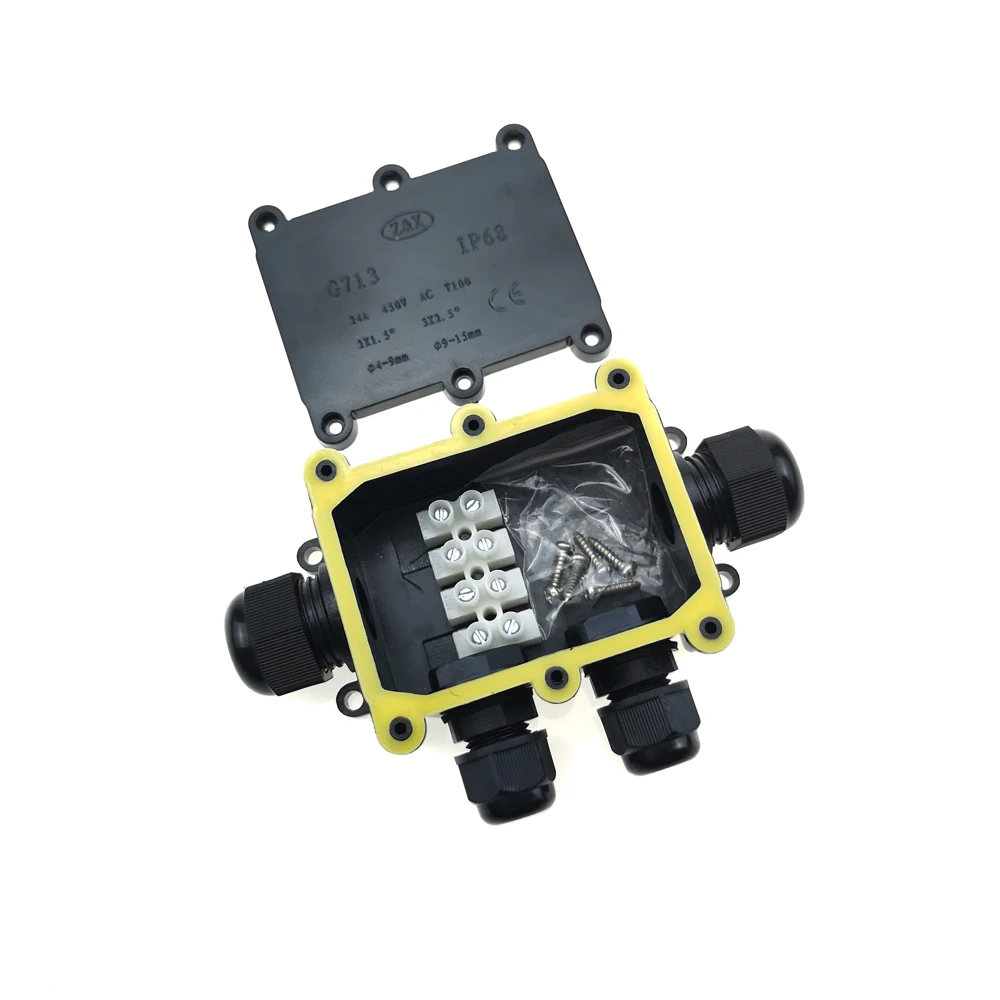

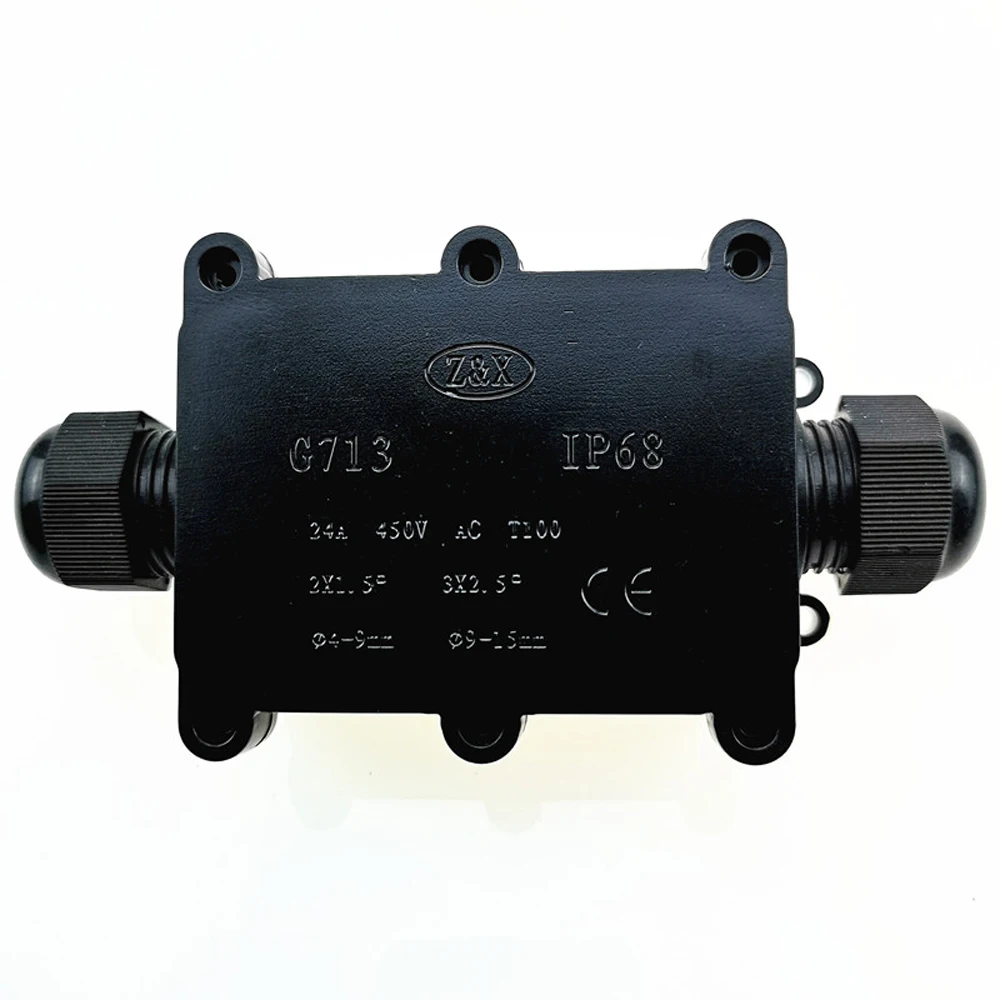

IP68 Водонепроницаемая распределительная коробка Подземные наружные соединители рукавов кабельной линии Соединительная коробка IP68 | |

Эта водонепроницаемая распределительная коробка имеет широкий спектр применений, не только для скрытия проводов и кабелей, но и для их защиты. Водонепроницаемый, пыленепроницаемый, солнцезащитный и огнестойкий дизайн может отлично защитить кабель.

Характеристики:
Изготовлен из высококачественных материалов, водонепроницаемых, пыленепроницаемых, солнцезащитных и огнестойких.
Проста в использовании и установке, удобнее и безопаснее, имеет длительный срок службы.Распределительная коробка
не только скрывает кабели, но и защищает их.
В основном используется для наружного водонепроницаемого оборудования: уличные фонари, подземные фонари, садовые фонари, наружные прожекторы и т. Д.

Технические характеристики:
Материал: ПК
Цвет: черный
Характеристики продукта: степень защиты от воды и пыли IP68, солнцезащитный крем УФ, огнестойкий антипирен 94-V2
Номинальное напряжение: 450 В
Номинальный ток: 24 А
Тип: 2-канальный, 3-канальный, 4-канальный, 5-канальный, 6-канальный (опционально)

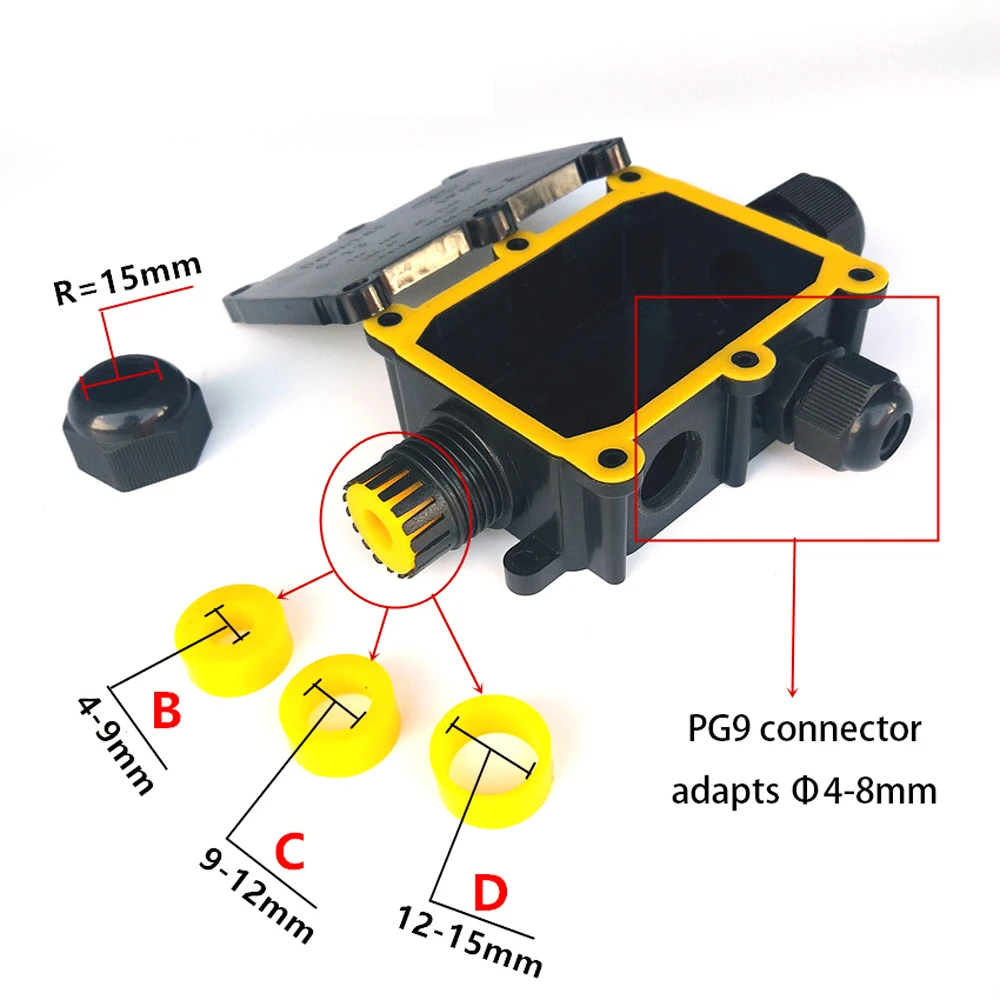

Кабель адаптера:
Разъем PG9: Φ4-8 мм / Φ0.2-0,3 дюйма
Силиконовое уплотнительное кольцо B: Φ4-9 мм / Φ0,2-0,4 дюйма
Силиконовое уплотнительное кольцо C: Φ9-12 мм / Φ0,4-0,5 дюйма
Силиконовое уплотнительное кольцо D: Φ12-15 мм / Φ0,5- 0,6 дюйма
Размер изделия: 81 * 69,5 * 37 мм / 3,2 * 2,7 * 1,5 дюйма
Вес изделия:
2 направления: 85,16 г / 3,0 унции
3 направления: 92 г / 3,2 унции
4 направления: 98,8 г / 3,5 унции
5 способ: 106,91 г / 3,8 унции
6 путей: 112,78 г / 4,0 унции
Размер упаковки: 120 * 100 * 60 мм / 4,7 * 3,9 * 2,4 дюйма
Вес упаковки:
2 направления: 95,15 г / 3,4 унции
3 направления: 103 ,8 г / 3,7 унции
4-канальный: 110,8 г / 3,9 унции
5-канальный: 118,62 г / 4,2 унции
6-канальный: 124,88 г / 4,4 унции

Список пакетов:
1 * Распределительная коробка
6 * Силиконовое уплотнительное кольцо ( 2 шт. B, 2 шт. C, 2 шт. D)
1 * Комплект винтов
1 * 4-контактный зажим














Доставка:

1.Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздников.
2. Мы отправляем почтой Китая, HKpost EMS, DHL, FedEx, по вашему выбору при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить эту проблему.
4. Мы не несем ответственности за задержки, вызванные таможней, импортными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. На все товары действует гарантия 1 год.Если ваша покупка не соответствует товарному качеству, не соответствует назначению или не соответствует описанию, мы можем убедиться, что ваши проблемы решены.
2. В случае ошибочно отправленных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку нужных товаров или возврат всей вашей оплаты.
3. для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы повторно отправим или вернем деньги после подтверждения.

.
Ответвительная коробка для скрытой проводки: Ответвительные коробки: типы, установка, фото

Добавить комментарий

Ваш адрес email не будет опубликован.
