Электрические котлы для обогрева частного дома используется на протяжении многих лет. Благодаря развитию микропроцессорной электроники, многие нынешние приборы можно легко запрограммировать на нужный режим работы.


Отопление частного дома представляет собой автономную систему обогрева, надёжность работы которой зависит, прежде всего, от котла. Устройство нагрева теплоносителя может работать на многих видах топлива, в том числе и на электричестве.


Отопление частного дома электрическим котлом позволяет обходиться без использования твёрдого топлива, которое постоянно необходимо загружать в печь, а в сравнении с газовым оборудованием, электрический котёл для отопления частного дома является более безопасным в эксплуатации оборудованием.

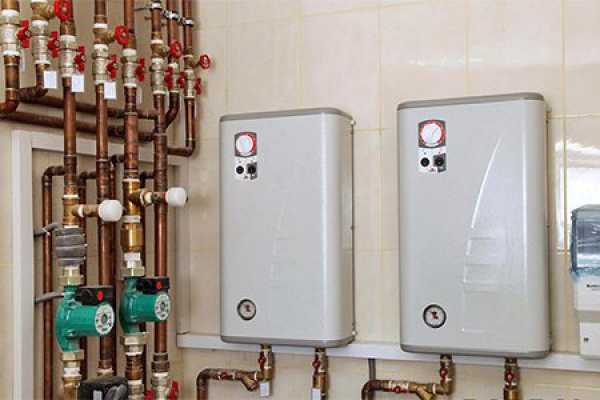

Электрическая система отопления в частном доме

Общие сведения


Электрические отопительные котлы для частного дома используется на протяжении многих лет, но благодаря развитию микропроцессорной электроники многие нынешние приборы можно легко запрограммировать на нужный режим работы для обогрева площади жилья. Современные электронные котлы удобны тем, что работу системы отопления можно легко регулировать и не тратить зря электричество в то время, когда все жильцы уходят из дома, а при использовании двухтарифного счётчика, настроить устройство на максимальную работу в ночное время, когда стоимость электричества значительно ниже.

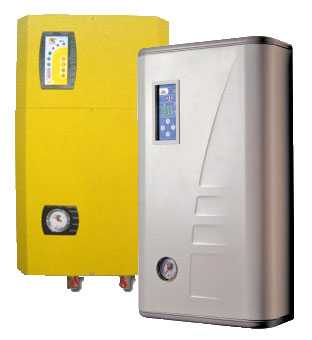

Электрические котлы отопления

Особенности использования электрокотлов


Котлы электрические для отопления частного дома удобны тем, что для их монтажа не требуется устанавливать дымоход для отвода газов. Электрические установки практически бесшумны и не сжигают кислород в помещении.


Недостатком таких систем можно считать только возможность поражения электрическим током и слишком высокие расценки на потребляемое электричество. Справиться с этими недостатками можно, если оборудование устанавливается с учётом правил техники безопасности, а для экономии денежных средств, как уже говорилось выше, приобретается двухтарифный электросчётчик.


При правильном подходе к использованию электрического котла в частном доме, такая система не уступает другим видам обогревательных установок, а по многим критериям значительно превосходит их.

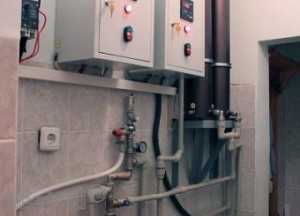

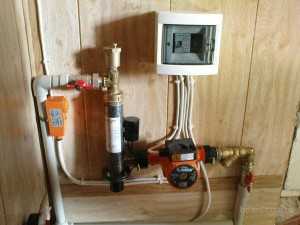

Электрический котел с водогрейкой в частном доме

Критерии выбора котлов


В настоящее время в специализированных магазинах реализуются различные по многим характеристикам электрические котлы отопления, какие лучше из них для частного дома бывает очень непросто разобраться. При выборе электрического котла следует, прежде всего, обращать внимание на следующие критерии:


  • мощность;


  • тип нагревательного элемента;


  • фирма изготовитель;


  • наличие дополнительных функций.


От показателя мощности приобретаемого прибора будет зависеть, справится ли устройство с обогревом жилой площади дома, а от типа нагревательного элемента, который используется в котле – его стоимость. Самыми дешёвыми котлами являются устройства, в которых для нагрева теплоносителя используется ТЭН, а наиболее дорогими – индукционные агрегаты. От того насколько раскручена фирма-производитель котла, зависит его цена, кроме этого на показатель стоимости будет влиять наличие дополнительных функций электрического оборудования.



Электрическая система отопления для большого загородного дома


На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Типы и особенности


Для обогрева частного дома применяются следующие виды электрических котлов:


  • ТЭНовый – для нагрева теплоносителя применяется трубчатый электрический нагреватель. Такие котлы недорогие и не слишком требовательные к качеству жидкости. Основным недостатком этих отопительных приборов, является образование накипи на нагревательном элементе, который по причине чрезмерного нагрева может выйти из строя.


  • Индукционные – самые экономичные по потреблению электроэнергии устройства, но стоимость такого прибора будет заметно выше по сравнению с ТЭНовым котлом.


  • Электродный – безопасный в эксплуатации, но очень требовательный к качеству теплоносителей вид электрических котлов.


Любой из перечисленных агрегатов может быть использован для установки в частном доме, но при большой полезной площади обогрева котлы, в которых используется ТЭН, пригодны меньше всего.


Обзор электрических котлов смотрите на видео:


Как выбрать котёл для частного дома


Электрический котёл должен полностью справляться с задачей обогрева частного дома, поэтому устройство нужно правильно подобрать по мощности. Для точного расчёта необходимо вычислить теплопотери здания. С этим вопросом лучше обратиться к специалистам, которые не только установят места утечки тепла, но и произведут необходимые расчёты мощности теплового оборудования. Вообще следует выбирать устройства на 20–30% мощнее, чем необходимо для обеспечения теплом всего дома.

Электрокотлы с ТЭНами


Такие устройства наиболее часто используют в качестве основного или дополнительного обогрева помещения. Электрокотлы с ТЭНами могут быть как настенного, так и напольного типа. Напольные агрегаты, как правило, рассчитаны на высокую мощность и имеют большие габариты.


Учитывая высокую вероятность выхода из строя отопительного элемента, некоторые модели оснащаются двумя ТЭНами. Такие установки более надёжны, и позволяют полноценно отапливать помещения даже при выходе одного ТЭНа из строя.

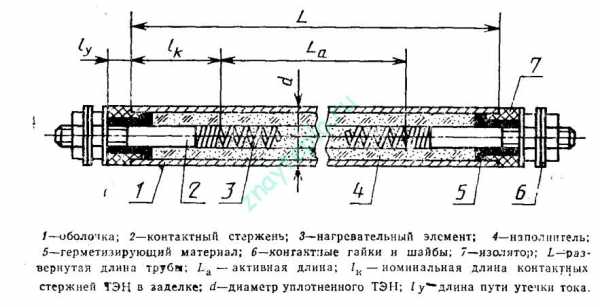

ТЭНовый электрический котел

Индукционные электрические нагреватели


Для нагрева теплоносителя в индукционных котлах применяется переменное магнитное поле. Под воздействием сильных переменных магнитных полей металл разогревается и теплота передаётся жидкости в резервуаре. Таким образом, удаётся полностью изолировать электрический нагревательный элемент от воздействия жидкости и растворённых в ней солей.


Индукционные котлы значительно дороже ТЭНовых устройств, но учитывая высокую надёжность, экономичность и большую мощность таких отопительных систем, специалисты рекомендуют сделать свой выбор в пользу приобретения котлов этого типа.

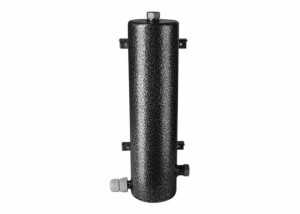

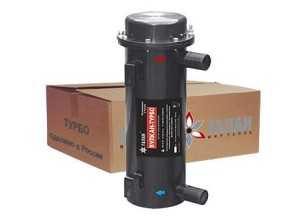

Вихревой индукционный нагреватель


Это может быть интересно! В статье по следующей ссылке читайте про утепление пола в деревянном доме.

Выбор двухконтурного электрокотла


Некоторые электрические котлы выполняют не только функцию отопления помещения, но и снабжения горячей водой. Такие отопительные установки имеют два контура, один из которых проходит внутри второго. Двухконтурные котлы позволяют экономить не только энергоноситель, но и полезную площадь дома, которая использовалась бы для размещения водогрейного оборудования. Основным недостатком этой системы является зависимость снабжения горячей водой от режима отопления частного дома.


Выбрать электрический двухконтурный котёл для отопления частного дома совсем несложно, но такая отопительная установка будет стоить значительно дороже одноконтурных моделей.



Двухконтурный электрический котел

В чём отличие одноконтурных моделей от двухконтурных


Основное отличие двухконтурных моделей от одноконтурных агрегатов заключается в размере. Двухконтурные котлы должны иметь достаточный объём основного резервуара, чтобы внутри него можно было разместить медные трубки достаточной длины для нагрева в них воды во время проточного движения жидкости.


Кроме этого, двухконтурные модели выпускаются большей мощности, ведь значительное количество тепловой энергии может расходоваться во время частого забора горячей воды.



Одноконтурный электрический котел

Установка и работа электрического котла


Котёл отопления электрический можно установить самостоятельно. В зависимости от типа приобретённого агрегата, отопительная установка монтируется на стену или на пол. В обоих случаях монтаж осуществляется в такой последовательности:


  • разметка месторасположения котла;


  • сверление монтажных отверстий;


  • установка котла на анкерные болты;


  • подключение котла к заземлению;


  • соединение прибора с отопительной системой;


  • подключение прибора к электроснабжению;


  • заправка отопительной системы теплоносителем и удаление воздушных пробок;


  • запуск котла.

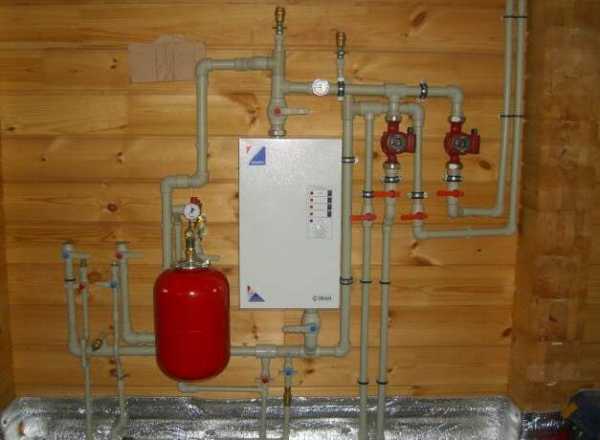

Схема подключения электрического котла к системе отопления


Если все перечисленные действия были выполнены правильно, то электрический котёл запустится, и отопительная система начнёт функционировать в штатном режиме. В процессе эксплуатации котла необходимо следить за уровнем теплоносителя в баке. Если он снизится до минимального, то следует добавить воды до нормального значения.


При возникновении протечек, чтобы прибор не вышел из строя, необходимо незамедлительно устранить разгерметизацию системы. Также в процессе работы электрические котлы для дома необходимо очищать от загрязнения и следить за исправностью проводки, подключённой к устройству.


Важно! Установку и подключение электрического котла должны делать профессионалы.

Минусы обогрева электричеством


Основным недостатком использования электрических котлов для отопления частного дома является высокая вероятность отключения электроснабжения. Обычно это происходит во время стихийных бедствий и аварий на линии электропередач. Особенно часто такие неприятности возникают в зимнее время года, когда работа отопления не должна прерываться на длительный промежуток времени.


Учитывая большую потребляемую мощность такими устройствами, обеспечить резервное электроснабжение отопительной системы с помощью аккумуляторов, практически нереально. Решить проблему можно только подключением мощных генераторов, которые стоят дорого и потребляют большое количество бензина или дизельного топлива.


Если требуется подключить мощную отопительную установку, то, как правило, такие котлы питаются от трёхфазной электрической сети. Поэтому если в населённом пункте нет возможности подключить напряжение в 380 В, то для большого частного дома отопление с помощью электричества окажется недоступным.


Немаловажным минусом использования электричества является и высокая стоимость электроэнергии, которая с каждым годом только увеличивается.


Смотрите на видео, как работает электрический котел:



Это может быть интересно! В статье по следующей ссылке читайте про мокрый фасад.

Заключение


Отопление дома электрическим котлом является хорошей альтернативой использования твёрдого вида топлива. Для большей надёжности можно объединить эти два вида отопления, но при наличии надёжного дизельного генератора в этом нет необходимости. С такой подстраховкой не страшна даже самая холодная зима и внезапные отключения электричества.

Прочитать позже

Отправим материал на почту

Распечатать

m-strana.ru

Электро котёл — отопление электричеством в качестве основного или дополнительного источника тепла

Электрокотёл ЭВПМ 9

Современные владельцы загородных домов имеют возможность выбрать оптимальный способ обогрева своего жилища — газом, жидким или твердым топливом, электричеством. Газ считается самым дешевым источником энергии, но при его отсутствии в частных домах устраивают систему с электро котлом отопления. Именно он является лучшей альтернативой твердому или жидкому топливу.

Насколько выгодно отопление электричеством

Если сравнить системы отопления, работающие на электричестве, твердом или жидком топливе, то предпочтение следует отдать первому способу, несмотря на высокие тарифы на электроэнергию.м статья

Для использования твердого топлива в качестве источника энергии для нагрева теплоносителя в системе отопления требуется:

  • Устройство котельной с вентиляцией и дымоходной трубой.
  • Место для хранения дров.
  • Постоянный контроль над работой котла, так как дрова необходимо подкладывать через каждые 3-4 часа.
  • Удаления золы, образующейся после сгорания твердого топлива.
  • Ручной труд по распилу и колке дров.

Использование жидкого топлива мало чем отличается по трудоемкости обслуживания от системы отопления, работающей на дровах. Поэтому остается один выход — воспользоваться для обогрева своего дома электроэнергией как основным источником тепла или применить ее в качестве дополнительного способа обогрева жилья.

Электричество как основной вид отопления дома или квартиры может стать более или менее экономичным только в том случае, если обогреваемые помещения будут качественно утеплены.

Важно! Обогрев городской квартиры, где несколько стен являются смежными с другими отапливаемыми помещениями, и частного дома, где все стены наружные, по экономичности будет существенно отличаться.

Прежде чем выбрать в качестве отопления электричество, следует максимально полно произвести теплотехнические расчеты, в чем могут помочь специализированные организации. Выбирают систему отопления еще на стадии проектирования дома. Грамотно сделанный теплотехнический расчет позволит экономно расходовать электроэнергию с учетом всех конструктивных особенностей дома. А также даст возможность выбрать подходящее оборудование — электрокотел отопления.

Альтернативные виды отопления частного дома

Для обогрева загородного дома можно использовать всего три системы:

  • систему водяного отопления
  • воздушного обогрева
  • инфракрасный обогрев, хотя это тоже можно отнести к воздушному типу

Водяная система предполагает наличие:

  • отопительного котла, в котором расположен теплообменник
  • радиаторов
  • труб
  • расширительного бака
  • автоматических приборов контроля и учета
  • циркуляционного насоса, хотя возможно и его отсутствие

Обогрев помещения с помощью воздушной системы отопления

Вода или заменяющей её теплоноситель нагревается в отопительном котле, который работает от разных источников энергии. По трубам она поступает в радиаторы, расположенные по всему дому согласно теплотехническому расчету. Отдав тепло окружающему воздуху через нагретую поверхность радиаторов, теплоноситель возвращается в котел, чтобы снова нагреться до определенной температуры и опять перейти в трубы и приборы отопления.

Система воздушного обогрева, хотя и называют её в России новой, имеет давнюю историю. Еще в царское время особняки и дворцы отапливали именно таким способом. Из подвального или цокольного помещения, где была установлена мощная печь, теплый воздух по специально сделанным воздуховодам подавался в жилые комнаты. Естественно, современные системы воздушного отопления кардинально отличаются от старорусских. Сейчас есть возможность автоматического регулирования температурного режима. А в летний период использования системы отопления для вентиляции или кондиционирования.

Бывают случаи, когда устройство автономного водяного отопления в загородном доме по различным причинам невозможно или нецелесообразно. Например, в домах непостоянного проживания или во временных сооружениях. В этом случае используют другие способы обогрева жилья:

  • конвекторы
  • теплый электрический пол
  • инфракрасные обогреватели
  • масляные радиаторы

К воздушному отоплению можно отнести ряд электрообогревателей, среди которых большей эффективностью обладают конвекторные устройства, работающие от электросети. Все они за счет накаливания своих конструктивных частей нагревают проходящий через них воздух. Современное электро отопление частного дома или квартиры, составленное из ряда конвекторов, может быть оборудовано программаторами, которые на расстоянии управляют работой данных устройств.

Инфракрасный обогрев жилья производится по принципу нагревания не самого воздуха, а предметов, на которые направлены потоки теплых инфракрасных лучей. А уже нагретые предметы отдают часть тепла воздушному пространству.

Виды электрических котлов

Электрические отопительные котлы

Для создания водяного отопления, наиболее эффективного в частных домах, используют отопительные котлы трех типов:

  1. в качестве нагревательного элемента служат тэны
  2. электродные
  3. индукционные

Кроме того, электрические котлы подразделяются:

  • По мощности — работающие от сети напряжения 220 В или 380 В.
  • По месту расположения — настенные или напольные.
  • По количеству контуров — одноконтурные и двухконтурные.

Котлы с тэнами

Тэновые агрегаты состоят из металлического корпуса, в середине которого находятся нагревательные элементы. Они подобны известным бытовым кипятильникам. Кроме этого котел оборудован расширительным бачком, циркуляционным насосом и автоматической системой контроля.

К положительным свойствам такого агрегата можно отнести:

  • относительную безопасность по сравнению с электродными котлами
  • легкое управление температурными режимами
  • привлекательный дизайн
  • компактность
  • возможность использовать различные виды теплоносителя
  • несложную настройку и легкость в эксплуатации

Автоматика обычно представлена двумя датчиками, один из которых поддерживает заданный температурный режим теплоносителя, а другой направляет работу первого, ориентируясь на температуру окружающего воздуха.

Важно! Мощность котла можно регулировать путем отключения или включения нужного количества нагревательных элементов.

К недостаткам данных устройств относится их короткий срок службы из-за образования со временем накипи на нагревательных элементах. В результате этого уменьшается теплоотдача, и увеличивается потребление электроэнергии.

Электродные устройства

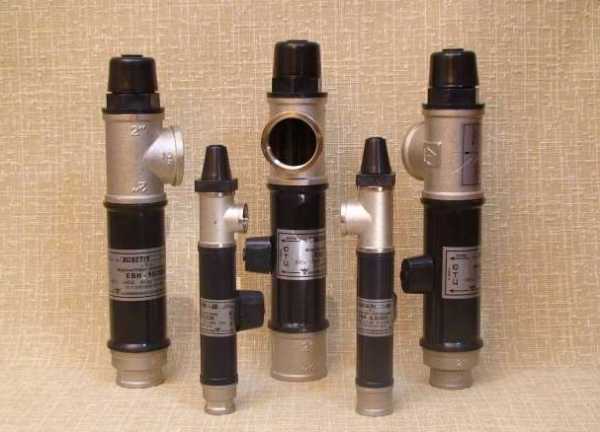

Котел электрический электродный

Электрические отопительные системы, устраиваемые при помощи электродных котлов, отличаются по принципу нагрева теплоносителя. Если в тэновых приборах теплоноситель нагревается трубчатыми элементами, то в электродных агрегатах таких предметов изначально не существует. Теплоноситель нагревается при прохождении через него электрического тока.

Вместо тэнов в котле установлены электроды с положительным и отрицательным полюсами. Из школьного курса физики известно, что вода является хорошим проводником электричества. В момент прохождения по ней электрического тока происходит расщепление молекул воды на отрицательно и положительно заряженные ионы, двигающиеся каждый к своему полюсу. В результате этого процесса и происходит нагрев теплоносителя.

Такие устройства отличаются компактностью и простотой конструкции, что можно отнести к их положительным свойствам. Кроме того, направленное движение ионов не позволяет образовываться накипи на стенках котла.

Однако отрицательных сторон в использовании электродных котлов значительно больше:

  • сложная система водоподготовки
  • выделение газов в результате происходящих химических реакций в теплоносителе
  • высокая опасность поражения электрическим током при эксплуатации и обслуживании
  • достаточно сложная система регулирования мощности
  • необходимость периодической замены электродов, поскольку с течением времени они попросту растворяются, снижая тем самым эффективность работы электродного устройства

Сложность подготовки теплоносителя заключается в том, что нормальная работа устройства возможна лишь при определенном удельном сопротивлении воды, что в бытовых условиях оценить практически невозможно. Не рекомендуется использовать вместо воды жидкости типа антифриза или ему подобной. Теплоноситель должен циркулировать в системе с определенной скоростью, так как в случае её понижения вода может закипеть, а в случае увеличения темпа движения котел не включится.

Индукционные котлы

Индукционные котлы нового поколения

Используемая система электрического отопления с индукционным котлом основана на принципе индукции. В качестве нагревательных элементов используются специальные сплавы, образующие катушку индуктивности. Она размещена в герметичной емкости, предохраняющей её от непосредственного контакта с теплоносителем. Общий вид такого устройства напоминает обычный трансформатор, где сердечником является трубопровод. Нагреваясь, он передает тепло корпусу, вокруг которого циркулирует вода.

Индукционные котлы работают при частоте тока 50 Гц. Однако современные производители выпускают оборудование, способное функционировать на более высоких частотах электрического тока, для чего требуются специальные преобразователи. Такие устройства более компактны по габаритам.

Преимущества данных котлов заключаются:

  • в их высокой производительности
  • в отсутствии элементов нагрева, что ведет к уменьшению неисправностей
  • в герметичности соединения, исключающей возникновение протечек и, как следствие, необходимость ремонтных работ в процессе эксплуатации
  • в образовании минимального количества осадка и накипи
  • в возможности использования в качестве теплоносителя антифриза и других аналогичных жидкостей
  • в высокой степени электробезопасности благодаря отсутствию нагревательных элементов в теплоносителе

К недостаткам можно отнести высокую стоимость данного оборудования, если сравнивать с котлами электродного действия или тэновыми, а также значительные размеры.

Особенности электрических котлов

Промышленный котел Ferroli

Если говорить о мощности электрического котла, то для напольных агрегатов она может быть выше 60 кВт, а для настенных, как менее мощных, 12-60 кВт.

Маломощные устройства могут работать от сети 220 В, котлы же с мощностью более 12 кВт следует подсоединять к электрической сети с напряжением 380 В.

Электрические устройства для нагрева воды могут быть одно и двухконтурными, что позволяет не только обогреть загородный дом, но и обеспечить его горячим водоснабжением. Также циркуляция в системах с электрокотлами может быть как с естественным движением теплоносителя, так и с принудительным.

Эти устройства не требуют наличия дымохода, а располагаться могут в любом месте дома. Отсутствие продуктов сгорания говорит об их высокой степени экологичности.

Заключение

Большой выбор отопительных котлов, работающих от электричества, дает возможность домовладельцам выбрать оптимальную систему для обогрева своего дома. Наличие автоматических приборов учета и контроля позволяет экономно пользоваться любым электрооборудованием, делая проживание в загородном доме максимально комфортным даже при столь высоких тарифах на электроэнергию.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Электрические котлы отопления для дома – на что обратить внимание при выборе

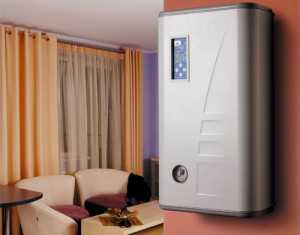

Настенный котел

Насколько осмысленна такая возможность, как применение электрических котлов отопления для дома?  Какое питание необходимо для них? Как их правильно подключать? Какие меры безопасности нужно соблюдать в процессе монтажа и эксплуатации? Как видите, вопросов немало, и это еще не все. В настоящее время простые потребители стараются жить хорошо в плане уюта и комфорта, а значит, отношение к нагревательным котлам становится самым требовательным. Никто уже не хочет возиться с обслуживанием — всем хочется установить, подключить и забыть.

Виды электрических котлов

В первую очередь необходимо отметить, что электрические котлы для отопления, исходя из своего названия, работают напрямую от сети электрического тока. То есть происходит нагрев теплоносителя в контакте через отопительные элементы. Отсюда и классификация, в основе которой лежат разные нагревательные приборы и приспособления.

Котлы с ТЭНами

Принцип работы такого нагревательного агрегата прост и надежен. Конструкция состоит из емкости, в которую вмонтировано несколько ТЭНов. Вода, попадая в емкость, нагревается напрямую от данных элементов. Количество необходимых ТЭНов зависит от мощности самого котла. Можно привести пример. Если вам нужен котел мощностью двенадцать киловатт, то в его конструкции обязательно должно находиться шесть ТЭНов. При этом мощность каждого должна составлять два киловатта.

Обычно такие котлы укомплектовываются хорошей системой автоматики, которая следит за эффективной работой прибора в целом. При остывании теплоносителя она включает столько ТЭНов, сколько необходимо в данный конкретный момент, чтобы поднять температуру до заданной. Все операции по заданию режима эксплуатации производятся на панели управления.

В настоящее время производители предлагают два вида оборудования — одноконтурные и двухконтурные котлы отопления на электричестве. Интересна конструкция и принцип работы двухконтурного аналога. Это обычный одноконтурный котел с дополнительно установленным бойлером. Работает данная установка по следующему принципу. Если происходит только обогрев помещения, то включаются ТЭНы в системе котла. Если появляется необходимость в горячей воде для хозяйственных нужд, то нагревательные элементы котла отключаются, а в бойлере включаются. То есть работа происходит попеременно.

К достоинствам такого нагревательного агрегата можно отнести простоту конструкции, ее дешевизну, легкость установки и подключения. В ней нет каких-то сложных узлов и конструктивных элементов. В качестве теплоносителя можно использовать все известные на сегодняшний день жидкости, применяемые в системах отопления.

Недостатки тоже есть. Во-первых, большие размеры. Ведь, чтобы отопление хорошо работало, необходимо нагреть большое количество воды. Во-вторых, это образование накипи, если в качестве теплоносителя используется обычная вода.

Электродные котлы

Начнем с того, что вода является электролитом, то есть проводником электрического тока. Это свойство ей придают растворенные в ней соли. Но в любом случае, там, где есть плотная среда (а вода таковой и является), обязательно присутствует сопротивление. Идем дальше. Где есть сопротивление, значит, обязательно будет возникать тепло, которое выделяется при преодолении данного сопротивления. Вот такие законы физики.

Теперь о самом котле. В нем устанавливается два электрода, на которых создается разница потенциалов. Вода, будучи электролитом, начинает пропускать через себя ток, который и нагревает ее. Обратите внимание на то, что ток внутри теплоносителя тоже будет переменным.

К достоинствам таких моделей можно отнести компактность конструкции. Для них нет необходимости в больших объемах воды и, соответственно, объемного бака. Их часто используют в открытых системах отопления — без циркуляционного насоса они прекрасно справляются с возложенными на них обязанностями. Добавим простоту и дешевизну конструкции — в ней нет никаких сложных узлов и деталей.

Монтаж электродных котлов

В том случае, если произойдет утечка теплоносителя, и котел останется без воды, ничего страшного не случится. Нет проводника — нет и тока. В этом плане ТЭНовые котлы уступают по безопасности. В их комплектации установлено термореле, которое отвечает за отключение нагревательных элементов. Если оно не сработает, а такие ситуации уже были, то минимум, что может случиться — это короткое замыкание. Максимум – пожар. Не хочется никого пугать и уменьшать качественные характеристики ТЭНовых агрегатов, но каждую ситуацию необходимо рассматривать со всех сторон.

Так как электродные нагревательные установки работают по принципу нагрева теплоносителя с помощью прямого воздействия электрического тока, то в качестве теплоносителя здесь может быть использована только вода. Но она должна быть обыкновенной водопроводной, потому что в ней присутствуют соли, делающие ее электролитом. Дистиллированная вода в данном случае не подойдет. И последний недостаток – электроды постепенно в воде растворяются, а значит, их придется периодически покупать и менять.

Индукционные котлы

Данный вид электрического отопительного котла представляет собой цилиндрический корпус, в котором установлена труба из диэлектрика, на которую, в свою очередь, намотана катушка. В трубу вставлен металлический сердечник. Принцип действия такой системы заключается в том, что движущийся по катушке электрический ток создает электромагнитное поле. Благодаря электромагнитной индукции электрический ток появляется в самом стержне. Но интересно то, что в сердечнике току течь некуда, а значит, начинает создаваться разница потенциалов (о ней мы уже говорили в разделе об электродных котлах). Происходит миграция заряженных частиц внутри металла, из которого изготовлен сердечник. Это приводит к тому, что последний начинает греться. Вот вам и тепловая энергия.

Казалось бы, что такая сложная конструкция и многоступенчатость в образовании тепловой энергии должны привести к падению коэффициента полезного действия. Но этого не происходит. Почему?

  • Во-первых, существует надежная внешняя теплоизоляция прибора.
  • Во-вторых, незначительное тепло, которое выделяется обмоткой катушки, тоже идет на обогрев теплоносителя.
  • В-третьих, катушка излучает только индукционные токи, которые полностью поглощаются сердечником. То есть никаких энергетических потерь.

Котлы индукционные нового поколения 3кВт-250кВт

Многие современные «кулибины» научились изготавливать индукционные котлы своими руками. Для этого требуется пятидесятимиллиметровая труба из сшитого полиэтилена, провод с обмотки любого мощного трансформатора (у нее отличная эмалевая изоляция), металлический стержень в качестве сердечника (это может быть даже арматура). Здесь очень важно закрепить металлический пруток надежно, чтобы он не касался краев трубы. Последняя, в свою очередь, с двух сторон закрывается пресс-фитингами (заглушками).

Если говорить о достоинствах, то необходимо отметить, что такой котел может работать очень долго. Его ресурс практически неограничен. Такая толстая обмотка катушки прослужит длительное время, на стержне не образуется накипь, и он не подвержен перегреву. И если вы приобретаете заводское изделие, то в качестве гарантии против утечек теплоносителя выступает неразъемная его конструкция. И последний плюс – такому котлу нет разницы, какой теплоноситель нагревать, лишь бы он был жидким. А вот недостаток у такой модели один – это на сегодняшний день дорогое удовольствие как в плане приобретения, так и в плане эксплуатации (потребляет много тока).

Общие особенности

Все современные отопительные электрокотлы обладают рядом конструктивных и функциональных особенностей. К примеру:

  1. Обязательная установка системы автоматики, где главную роль играет термостат. Этот прибор следит за температурой теплоносителя и за переключениями режимов эксплуатации. Сегодня некоторые модели обеспечиваются термодатчиками, которые установлены вне конструкции. Они отвечают за контроль над температурой внутри помещений.
  2. В природе не существует электрических котлов мощностью меньше 3,5 киловатт, поэтому любая модель подключается только через распределительный электрический шкаф или щит. Нельзя эти установки включать в обычную розетку — у них даже вилки для этого нет. И не пытайтесь ее установить. До 7,0 киловатт котлы подключаются к сети переменного тока, агрегаты большей мощности потребуют наличия в вашем доме тока с напряжением 380 вольт.
  3. Вся электрическая энергия, используемая для получения тепла, уходит только на нагрев теплоносителя. По законам физики это стопроцентный процесс. И если какой-то вид имеет коэффициент полезного действия ниже 100%, то не стоит винить принцип работы электрических котлов — все зависит от конструкции, теплоизоляции и других показателей.

Как правильно рассчитать мощность

Расчёт мощности котла отопления

Любой котел, предназначенный для системы отопления, рассчитывается по мощности по одному и тому же принципу — один киловатт на десять квадратных метров площади помещения. Но не стоит удивляться и бояться получившихся цифр, потому что это номинальная мощность.

Обычно котел набирает необходимое тепло, обогревает дом, а после снижает обороты, только поддерживая необходимую температуру. Поэтому расходы не будут соответствовать подсчитанной мощности.

Как правильно подключить агрегат

Если рассматривать электрический нагревательный котел с точки зрения пожарной безопасности, то он соответствует всем нормам и требованиям. Загореться такой агрегат просто не сможет. Единственное, что может привести к возгоранию, это неправильно подобранная проводка в плане недостаточного сечения самого провода. Если сечение небольшое, то существует большая вероятность нагрева и возгорания. Чтобы правильно выбрать провод, а точнее, его сечение, необходимо применить известное всем электрикам правило – на один квадратный миллиметр сечения должно приходиться восемь ампер тока.

Для примера можно подсчитать провод для котла мощностью шесть киловатт. Сделаем несколько математических выкладок, а именно — 6000/220/8, получаем в конечном итоге 3,4 мм2. Все просто.

Ассортимент современного оборудования

Оптимальным решением для использования электрического котла является его подключение к системе «теплый пол». Это связано с тем, что среди всех известных источников тепла электрические — самые дорогие. А теплый пол не требует высоких температур, поэтому здесь можно неплохо сэкономить. В таких ситуациях чаще всего используют настенные электрические агрегаты. Они не только компактны, но и являются своеобразными мини-котельными, в конструкции которых уже заложены циркуляционный насос и расширительный бак, если такой необходим.

Вообще электрический котел отопления с насосом на сегодняшний день в своей категории является эффективной моделью. Эффективность обусловлена равномерным распределением теплоносителя по отопительным приборам. А это позволяет не только равномерно распределить тепло по комнатам, но и сэкономить на электроэнергии, понижая температуру самого теплоносителя.

Заключение по теме

В настоящее время для электрических котлов появились альтернативные решения. К примеру, инфракрасные обогреватели, пленочный теплый пол, тепловые насосы разных видов и групп. Все это становится достаточно серьезным препятствием для повышения позиций популярности. Альтернативные решения проще во всем — в монтаже, в цене, в обслуживании. Уйдут ли электрические котлы с рынка или останутся? Все будет зависеть от новых конструктивных решений и технологий, которые будут внедряться в этот вид оборудования.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Вся правда про электродный котел

Оглавление статьи

И снова здравствуйте! Многие из вас слышали про чудесные электродные котлы, которые очень сильно экономят электричество. Возникает законный вопрос: «Как и за счет чего это происходит?» Давайте попробуем разобраться где здесь правда, а где вымысел. Начнем с объяснения физических принципов работы электродного котла.

Принцип работы электродного котла.

Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла.  А в обычном электрическом котле сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:

Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:

  • Дистиллированная вода  не подходит, потому что не проводит электричество.
  • Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.

В паспортах на такие отопительные аппараты, производители обычно пишут, что котел будет гарантированно работать только с их теплоносителем, в состав которого входят «особенные»  ингибиторы коррозии или что-либо еще. Меня мучают подозрения, что делается это для того, чтобы при случае отказаться от гарантийного обслуживания, если потребитель использовал какую-то другую жидкость. Производители рекомендуют применять для электродных котлов пропиленгликоль или этиленгликоль. Если интересно, то можете прочитать мою статью про низкозамерзающие теплоносители. Теперь давайте коснемся еще одного вопроса.

Сравнение КПД электродного и обычного электрического котла.



Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада! Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°. При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов. Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций. Чем больше секций, тем дороже система отопления выйдет по цене. Единственный вариант с такой температурой теплоносителя — водяные теплые полы. Но нужно помнить, что для  нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

 Сложности в эксплуатации электродных котлов.

Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:

  • Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
  • Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд.  Системы заземления дорогое и сложное удовольствие
  • Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
  • Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:



В общем, многовато проблем для одного устройства.

Краткие итоги статьи.

Электродный котел, конечно, интересное техническое решение. Но проблем с его с эксплуатацией много и они серьезные. При этом нет никаких доказательств его экономичности, кроме обещаний производителей и продавцов. Скажу еще, что по какой-то неведомой мне причине ни один известный производитель оборудования для отопления не выпускает электродных котлов. Возможно, что это вызвано именно этими проблемами. На этой оптимистичной ноте я завершаю эту статью. Жду ваших вопросов в комментариях.





znayteplo.ru

Промышленные электрокотлы большой мощности – какие они бывают, плюсы и минусы

электрокотел промышленного типа

    Содержимое:

  1. Виды промышленных электрокотлов
    1. Паровые котлы
    2. Водогрейные электрокотлы
  2. Как выбрать электрокотел для производства
    1. Расчет и подбор котла
    2. Производители котлов
  3. Требования к промышленной котельной
    1. Электробезопасность котельной
    2. Требования к воде для электрокотлов

Паровые и водогрейные промышленные электрокотлы большой мощности, предназначены для обогрева и горячего водоснабжения производственных и сельскохозяйственных объектов. Котельное оборудование, также используется для обогрева коттеджных и загородных поселков.

Виды промышленных электрокотлов

По техническим характеристикам, промышленные электрокотлы, классифицируют на несколько групп. Отличия связаны с принципом нагрева, функциональными возможностями и внутренним устройством. Основная классификация, связана с продуктом, получаемым в результате работы:

  • Электрический паровой котел – производной является перегретая вода. В зависимости от конструкции и внутреннего устройства, потребитель получает влажный или сухой пар.
  • Водогрейный котел – работает как обычное котельное оборудования, подогревая воду до температуры не выше точки закипания. Котел устанавливают там, где нет необходимости в получении пара, для подключения к традиционным системам водяного отопления и ГВС.

У каждого типа котельного оборудования, есть свои сильные и слабые стороны, которые имеют значение при подборе подходящего прибора.

Электрические паровые котлы

Электрические паровые котлы для промышленных объектов, используют принцип повторного перегрева теплоносителя. Фактически, это означает, что теплоноситель нагревается дважды, прежде чем поступит в систему отопления.

Используется следующий принцип теплообмена в паровых котлах:

  • Вода перегревается выше температуры кипения, до 130°С, что приводит к усиленному парообразованию.
  • Пар направляется в специальный коллектор, где частички жидкости собираются и отсеиваются.
  • Сухой пар, направляется на повторный нагрев.

паровой котел

Двойной нагрев пара, приводит к увеличению давления в теплообменнике. На выходе, параметры составляют от 0,01 Мпа до 0,55 Мпа. По предварительному заказу, возможно увеличение параметров до 0,8 Мпа. По этой особенности, паровые электрокотлы, также называются теплогенераторами высокого давления. Их эксплуатация оправдана в случае необходимости получения сухого и влажного пара, для предприятий средней площади.

Промышленные водогрейные электрокотлы

Применение водогрейных электрокотлов для отопления производственных помещений, целесообразно для тех предприятий, где отсутствует потребность в паре. Нагрев теплоносителя, осуществляется до 95-98°С. Вода, нагреваясь, создает небольшое давление в системе отопления. По этой причине, водогрейное котельное оборудование, называют котлами низкого давления.

Для промышленных целей, используют три типа электрокотлов:

  1. Индукционные.
  2. ТЭНовые.
  3. Электродные.

водогрейный котел

В первых двух случаях, используется принцип косвенного нагрева теплоносителя. В индукционных электрокотлах, нагрев осуществляется благодаря использованию электромагнитной катушки, в ТЭНовом аналоге, подогрев выполняется поверхностью трубчатого нагревателя.

Электродные котлы промышленного типа, встречаются реже, но расходуют электричества меньше, приблизительно на 40%. Парогенератор с электродами, выпускает компания КЭП.

Для увеличения энергоэффективности промышленных электрических водогрейных котлов большой мощности, требуется установка дополнительного оборудования: циркуляционных насосов, бойлера косвенного нагрева и т.п.

Как выбрать электрокотел для производства

Выбор котла для электро-отопления, основывают на нескольких важных параметрах:

  • Принцип нагрева – индукционные приборы, стоят дороже, приблизительно на 10-15%, чем ТЭНовые аналоги. Но, недостаток последних, быстрый выход из строя трубчатого нагревателя.
    В условиях постоянной эксплуатации, даже при установке системы фильтрации и водоподготовки, срок службы ТЭНа не превышает 5-7 лет. Индукционный нагреватель, проработает в 3-4 раза дольше. Дешевле всего стоят, электродные котлы.
  • Количество контуров – электрические котельные, работают для ГВС и отопления помещений промышленных предприятий. Возможность приготовления бытовой горячей воды, есть у двухконтурных нагревателей.
    Одноконтурные модели, подключаются к ГВС через бойлер косвенного нагрева. Для промышленного применения, устанавливают накопительные емкости с вместимостью в несколько тысяч литров.
  • Экономичность – промышленные электрокотлы для отопления промышленных зданий, индукционного типа и оснащенные ТЭНовыми нагревателями, по расходу электричества, практически не отличаются. ТЭНовые модели, требуют больше вложений во время эксплуатации.
  • Сборка – производство котлов выполняет несколько отечественных и зарубежных компаний. Не все теплогенераторы, имеют одинаковое качество сборки и надежность. Предпочтение стоит отдать проверенным временем маркам.





Преимущество ТЭНовых и индукционных котлов, возможность подключения к энергосберегающим промышленным отопительным системам. Во время сезонной остановки производства, устанавливается режим антизамерзания, при котором, котел, автоматически поддерживает нагрев теплоносителя в пределах 10-15°С.

Расчет и подбор котла

Расчет электрокотла для промышленного здания, выполняет исключительно грамотный инженер теплотехник. При вычислениях учитывают следующие параметры:

  • Теплопотери – обязательно осуществляется аудит здания на предмет возможных теплопотерь. После исследования, расписываются мероприятия по уменьшению потерь тепла. По результатам, высчитывается необходимая тепловая мощность отопителя.
  • Затраты электроэнергии – каждому промышленному производству, выделяют лимит электроэнергии. После проведения расчетов производительности котла, рассчитывают, какая модель подходит для отопления, без превышения установленного предела. Учитывают необходимость дополнительного оборудования в электроэнергии. Может потребоваться увеличить лимит, установленный компанией энергосбыта.

Котлы с двумя контурами, в промышленных целях применяются крайне редко. Для горячего водоснабжения, устанавливают отдельный бойлер или проточный водонагреватель. При необходимости, используют накопительную емкость косвенного нагрева, подключая ее непосредственно к системе отопления.

Производители промышленных котлов

Желая сэкономить на покупке электрокотла для обогрева промышленного предприятия, некоторые заказчики, допускают ошибку, приобретая котельное оборудование низкого качества.

Технология изготовления промышленных электрокотлов, достаточно сложная. Соблюдение поэтапной сборки, возможно только в заводских условиях. «Самопальные» устройства, в лучшем случае, проработают несколько лет, после чего выйдут из строя, в худшем, приведут к возникновению пожара.

Приобретать стоит исключительно заводскую продукцию надлежащего качества. Судя по опыту эксплуатации, высокое качество сборки и надежность, отличает электрические котлы следующих марок:

  • Attsu – итальянский производитель, специализируется на изготовлении промышленных парогенераторов. Максимальная производительность, 3 мВт. Котлы Attsu, оснащаются микропроцессорным контроллером. Допускается возможность каскадного подключения нескольких приборов, с целью увеличения мощности.
  • STEAM ELMO – парогенераторы, с высокой производительностью пара. Можно выбрать модель, способную вырабатывать до 5000 кг пара/час. Котлы STEAM ELMO, устанавливаются в блочно-модульные котельные. Максимальное увеличение продуцирования пара, до 20000 кг/час.
  • КЭП – парогенераторы, с максимальной производительностью 250 кВт. Котлы электродного типа, с максимальной температурой нагрева, до 160°С. КЭП – это отечественные электрокотлы, отличающиеся высокой экономичностью.
  • ЭВАН Профессионал ЭПО – в модельный ряд, входят котлы, типоразмеров от 36 до 240 кВт. ТЭНовый водонагревательный котел, проточного типа. Преимущество котельного оборудования ЭВАН Профессионал ЭПО – микропроцессорное управление, автоматическая защита, предотвращающая выход из строя автоматики, при перепадах напряжения и во время короткого замыкания.
  • ZOTA Prom – еще один отечественный ТЭНовый электрокотел, работающий на нагрев теплоносителя, без возможности производства пара. Максимальная производительность модельного ряда, 400 кВт. Производит 9 м³ горячей воды в час. В ZOTA Prom, установлены трубчатые нагреватели из нержавеющей стали, диаметром 13 мм.
  • ACV E-tech P – немецкий котел, бельгийской сборки. Электрокотёл, использует проточный метод нагрева. Максимальная производительность, 260 кВт. В серии представлены одноконтурные и двухконтурные котлы. Внутри электрокотла ACV E-tech P, вмонтирована накопительная емкость с максимальной вместимостью почти 400 л. Удобный электрокотел для отопления дома большой площадью и приготовления горячей воды.
  • Savitr PROF и MAX – отопительные котлы с одним и двумя контурами, предназначенные для комфортного обогрева помещений, с максимальной площадью до 2400 м². Котлы Savitr PROF и MAX, это оптимальное решение для обогрева автомастерских и небольших производственных цехов. Продукцию выпускает российский концерн с одноименным называнием.
  • Интоис Оптима – ТЭНовый электрокотел, предназначенный для подключения к системам отопления в жилом и промышленном секторе. При производстве российских котлов, применяются инновационные технологии, обеспечивающие высокую безопасность эксплуатации и длительный срок службы. Интоис Оптима – это электрически котел нового поколения.
  • НЕВСКИЙ класса «Промышленный» – еще одна ТЭНовая модель электрокотла, изготовленная российским заводом. Максимальная отапливаемая площадь 5000 м². Электрокотел НЕВСКИЙ класса «Промышленный», подключается к микропроцессорному контроллеру, управляется дистанционно и имеет многоуровневую систему защиты.

Водогрейный котел и парогенератор подбираются в каждом конкретном случае, отдельно. В зависимости от условий эксплуатации, выбирают электродный или ТЭНовый электрокотел. Отечественные котлы, не уступают относительно качества и надежности, даже именитым европейским моделям.

Требования к промышленной котельной с электрокотлом

Правила безопасной эксплуатации электрических паровых котельных, подробно описаны в документе от 28.05.1993 г, утвержденном Ростехнадзором РФ. В нормах, в частности, оговаривается расположение котельного оборудования, мероприятия по предотвращению возникновения аварийных ситуаций и поражению обслуживающего персонала электрическим током.

В нормах описывается необходимость следующего:

  • Электрокотельное оборудование, должно иметь высокую степень автоматизации. Предусматривается автоматическое управление, для самостоятельного отключения и включения агрегата, в случае аварийной ситуации.
  • Установка промышленных электрических котлов отопления, разрешается в любом техническом помещении промышленного предприятия, со средней степенью влажности. Электрокотел подбирается с соответствующей степенью защиты от влаги.
  • Установка и подключение электрического теплогенератора, выполняется специалистом с необходимым уровнем доступа. Все монтажные работы, осуществляются с соблюдением правил ПУЭ.

Любые нарушения условий подключения и монтажа, приводят к праву энергораспределяющей компании, отказать в поставке электричества предприятию.

Электробезопасность котельной

Электрические котлы для обогрева производственных помещений, обязательно заземляются. Проводится регулярное обслуживание систем отопления. При подключении к электросети, обязательно соблюдение следующих условий:

  • Устанавливается автоматика и УЗО.
  • Электрокотел подключается к отдельной трехфазовой линии напряжения.
  • Для предотвращения выхода из строя автоматики промышленной котельной, устанавливают стабилизатор напряжения с необходимой синусоидой.
    Для обеспечения бесперебойной работы котла, рекомендуется использование генератора, работающего на дизельном топливе.
  • Обслуживающий персонал, без необходимого допуска, к проведению работ по осмотру и ремонту котельного оборудования, не допускается.

Персоналу проводят регулярный инструктаж, относительно безопасного обслуживания и ремонта. В котельной устанавливают предупреждающие таблички и вывешивают инструкцию с поэтапным планом действий в случае аварийной ситуации.

Требования к воде для электрокотлов

Электрокотлы индукционного и ТЭНового типа, работают с любым видом теплоносителя. Некоторые модели, способны нагревать антифриз в любых пропорциях. На подпитку котла, устанавливают систему фильтрации и водоподготовки.

Электродные приборы обогрева, работают исключительно со специальным теплоносителем с большим содержанием соли. В процессе электролиза, сопутствующего нагреву теплоносителя, объем жидкости в водяном контуре уменьшается. Через время, потребуется дозаправить систему отопления новой порцией теплоносителя.

Промышленные котлы – относятся к отопительному оборудованию с высокой степенью опасности. Установка, подключение к электросети и последующее обслуживание, проводятся исключительно в согласии с правилами, указанными в ПУЭ и описанными в рекомендациях Ростехнадзора.

avtonomnoeteplo.ru

Электрический котел отопления, отзывы и электронагревательные элементы

Электрический котел отопления

Проблема создания качественной, надежной и, в то же время, весьма экономичной системы отопления в последние годы является весьма актуальной. Она волнует как владельцев квартир и жилых домов, так и хозяев производственных помещений. Как известно, спрос рождает предложение, – поэтому на рынке стали регулярно появляться новые, усовершенствованные модели отопительных котлов, работающие на различных типах топлива.

Одним из наиболее распространенных является электрический котел отопления – такие котлы выступают превосходной альтернативой газовым и твердотопливным котлам, поскольку работают на наиболее доступном источнике питания. В качестве еще одного преимущества такого оборудования можно обозначить то, что электрокотлы могут быть не только основными, но и вспомогательными нагревательными элементами системы.

Особенности данного типа котлов

Как известно, принцип работы электрического котла отопления основан на преобразовании электрической энергии в тепловую. Коэффициент, показывающий эффективность его работы, мы все знаем, как КПД. У электрокотлов он составляет примерно 94-98 %. То есть, довольно высокий показатель, для достижения которого требуются изрядные топливные затраты (в данном случае топливом выступает электричество). Поэтому не следует слепо доверять производителям, которые обещают вам котел с минимальным энергопотреблением и практически 100% КПД. Такого котла, увы, пока в мире нет.

Котлы отопления электрические работают на топливе, которое присутствует в каждом доме – ведь если люди могут обходиться без подсоединения к газовой магистрали, то без непрерывного энергоснабжения им будет, мягко говоря, некомфортно.

Второе достоинство котлов состоит в том, что для их монтажа не требуется отдельного помещения – ведь в домах, которые построены задолго до того, как появился проект отопительной системы, найти дополнительное помещение для оборудования или склад для топлива может быть затруднительно. Третье преимущество котлов отопления электрических – они максимально автоматизированы. Это в значительной степени упрощает контроль не только за нагревательным элементом, но и за работой самой системы.

Электрокотел подходит для установки практически в любом помещении дома

Типы современных электрокотлов

На сегодняшний день существует три типа электрокотлов для отопления, основным различием между которыми является принцип нагрева воды. Это:

  • ТЭНовые;
  • электродные;
  • индукционные.

Виды электрических котлов

Каждый из представленных типов имеет свои особенности, достоинства и недостатки.

ТЭНовые котлы

В частности, ТЭНовые котлы отличаются наличием трубчатого нагревательного элемента (ТЭН), посредством которого и происходит нагрев теплоносителя. При этом явным различием является то, что нагрев проходит в циркуляционном режиме – это создает в системе естественную циркуляцию теплоносителя, сокращает, тем самым, расход электроэнергии, необходимой для работы циркуляционного насоса. Как правило, ТЭНовые нагревательные котлы имеют стильный, современный дизайн, компактные размеры. Их довольно легко устанавливать – они подвешиваются на стену под потолком. Еще одним достоинством таких котлов является наличие датчиков, при помощи которых вы с легкостью сможете контролировать не только уровень нагрева теплоносителя, но и проверять температуру прогрева воздуха в отапливаемом помещении.

Рекомендуем к прочтению:

ТЭНовый электрокотел

В качестве еще одного достоинства ТЭНовых электрических котлов отопления можно выделить их вполне доступную стоимость – она значительно ниже, чем у котлов иных типов. В системах, к которым в качестве нагревательного элемента подключен ТЭНовый котел, допускается использование в качестве теплоносителя не только воды, но и антифриза. Кроме того, в систему может быть подключен не один, а сразу несколько таких электрокотлов, что значительно повышает эффективность работы отопительной системы.

Конечно же, как и любой другой, ТЭНовый электрокотел для отопления имеет и некоторые недостатки.

Наиболее важным является то, что длительное использование котла приводит к возникновению налета и жесткого осадка, который оседает непосредственно на самой спирали ТЭНа. В таком случае может в некоторой степени увеличиться уровень энергопотребления котла. А вот КПД, напротив, – снижается.

Электродные котлы

Электродные нагревательные котлы отличаются тем, что элемент, который, собственно, служит источником тепла (как, допустим, ТЭН), в них отсутствует. Вместо этого эл. котел для отопления имеет специальный электрод, который передает непосредственно в теплоноситель (воду) электрические импульсы. И именно от сопротивления, возникающего в момент прохождения через воду электрического заряда, она и нагревается. То есть, под воздействием тока в воде происходит разделение молекул на позитивно и негативно заряженные ионы. Каждая группа приближается к определенному электроду. Именно этот простой процесс и проводит к тому, что теплоноситель нагревается достаточно сильно и способен обогревать помещение, отдавая тепловую энергию.

Электродные котлы

Весомым преимуществом котлов такого типа является то, что, несмотря на качество используемого теплоносителя, на электродах не оседает жесткий налет. Это наблюдается по причине постоянного перемещения ионов и изменения частоты до 50Гц. Также к плюсам электродных котлов можно отнести их достаточно компактные размеры – электрические котлы отопления являются практически незаметными на фоне системы. Кроме того, подобные котлы представлены на рынке в широком ассортименте, и что особо нравится пользователям, отдельные качественные модели имеют вполне доступную стоимость.

Вместе с тем, применение подобных котлов осложнено некоторыми повышенными требованиями. В частности, в качестве теплоносителя ни в коем случае нельзя использовать незамерзающую жидкость.

Кроме того, вода, применяемая в отопительной системе, непременно должна иметь удельное сопротивление. К сожалению, в некоторых случаях проверить и привести в норму отдельные показатели не представляется возможным – поэтому использование котла может быть сопряжено с большим количеством проблем.

Еще одним минусом является то, что данный тип котла не стимулирует естественное перемещение теплоносителя – то есть, в системе непременно должен быть циркуляционный насос. Если циркуляция воды замедлится даже на непродолжительное время – она может перегреться, что приведет к аварийной остановке системы.

Электроды, расположенные в котле, время от времени подлежат замене, поскольку они постепенно растворяются в воде. А это влечет за собой регулярные затраты на приобретение необходимых материалов и  вызов специалиста.

Индукционные котлы

В основе работы индукционных котлов лежит принцип электромагнитной индукции. То есть, при определенных условиях происходит индукционный нагрев специального (ферромагнитного) сплава. Индукционный электро котел на отопление не отличается внешней привлекательностью. Он отдаленно похож на трансформатор, помещенный в цельнометаллическую оболочку. При этом она имеет отдельный герметичный отсек, в котором и размещена катушка индуктивности. В таком котле теплоноситель свободно циркулирует вокруг сердечника, нагреваясь именно от него.

Рекомендуем к прочтению:

Индукционные котлы

Индукционные эл. котлы отопления представлены на современном рынке широким модельным рядом. Вы можете найти модели, которые прекрасно функционируют на промышленной частоте тока, которая оставляет 50 Гц. Есть также котлы, которые работают на более высокой частоте – в таком случае для их функционирования необходимо дополнительное оборудование в виде преобразователей частоты, генераторов высокочастотного тока.

Индукционные котлы отопления на электричестве имеют большое количество достоинств.

Достаточно простая конструкция котла, в частности, – цельная металлическая оболочка, исключает возможность протекания. А отсутствие как такового нагревательного элемента значительно упрощает эксплуатацию – ведь котлу не требуется ни сервисное обслуживание, ни ремонт. Явным достоинством котла можно считать еще и то, что в нем в качестве теплоносителя можно использовать как воду, так и незамерзающую жидкость. Кроме того, специальная конструкция практически исключает возникновение жесткого осадка – опять таки, котел не нуждается в дополнительной сервисной чистке.

Конечно, наряду с достоинствами, индукционные котлы имеют и ряд недостатков, которые показывают отзывы о них. Наиболее весомыми являются довольно громоздкие габариты устройства – его сложно будет разместить в небольшой комнате, отведенной под оборудование отопительной системы. Кроме того, подобные котлы отличаются достаточно высокой стоимостью – и это также делает их не особенно популярными.

Преимущества электрокотлов

Применение электрокотлов для отопления помещения имеет ряд преимуществ. Большинство моделей, представленных на современном рынке, имеют весьма компактные размеры – это позволяет устанавливать оборудование данного типа даже в малогабаритных квартирах. В частном доме для такого котла не требуется отдельное помещение. Кроме того, преимущество электрокотлов в том, что их вполне возможно установить самостоятельно – требуются лишь минимальные знания и строгое соблюдение инструкции.

Электро котел на отопление можно подобрать для любой отопительной системы – они бывают как одно-, так и двухконтурные.

Кроме того, для наиболее удобной установки можно выбрать электролизные котлы отопления напольные или подвесные – во многом это зависит от размеров квартиры или дома, которые необходимо отопить при помощи данного оборудования. Еще одно достоинство котлов – представленные на рынке модели могут иметь разную мощность. То есть, их можно подключать как к однофазной (220 В), так и к трехфазной электросети (380 В). Нередко электронагревательные котлы для отопления используются не только для отопления, но и для горячего водоснабжения дома – это также положительно влияет на степень популярности.

Конечно, экономичность данного типа котла – весьма условное понятие. Да, стоимость потребляемой устройством электроэнергии в последнее время стремительно возрастает. Однако использование электрического котла для обогрева и горячего водоснабжения хорошо утепленной квартиры вполне оправдано и является наиболее экономичным. Но при этом применение такого же оборудования для неутепленного частного дома выльется владельцам в круглую сумму.

otoplenie-doma.org

Котел на твердом топливе и электричестве — характеристики комбинированных отопительных систем, преимущества использования электрического тэна, фотографии и видео

Содержание:

1. Обычный твердотопливный котел с электрическим тэном

2. Какие особенности имеет котел электрический и на твердом топливе

3. Требования пожарной безопасности к монтажу комбинированных котлов

4. Альтернативные способы избежать заморозки системы

Изначально название статьи выглядит противоречиво (курьёзно), словно каменный век хотят связать с научно-технической революцией XX века. Но проблема, с которой сталкиваются домовладельцы, отапливающие своё жильё или дачный дом, прибегая к сжиганию твердого топлива, вынуждает совершенствовать привычные котлы и создавать их модифицированные гибриды – электро твердотопливные котлы.

Основная задача, преследуемая в этих агрегатах, — это предотвратить процесс размораживания системы отопления при минусовых температурах. Когда котёл длительное время не эксплуатируется, а теплоноситель присутствует в контуре отопления. Можно решать этот вопрос, варьируя с теплоносителем. Например, произведя замену воды в системе на антифриз или добавив присадки, понижающие криогенный порог замерзания для теплоносителя. Эти варианты решают поставленную задачу, но цена этих шагов по выходу из ситуации достаточно высока.

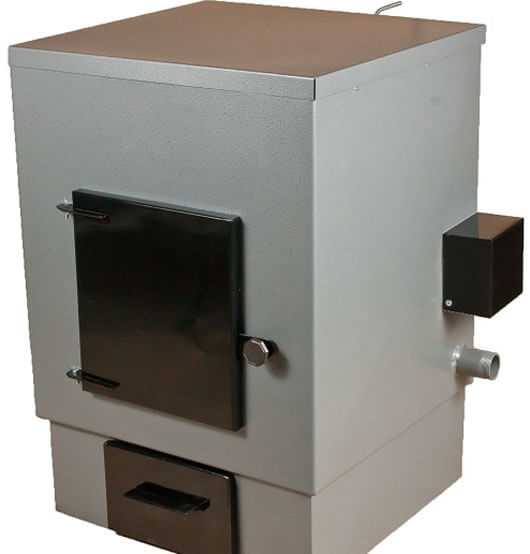

Обычный твердотопливный котел с электрическим тэном


Приведённая выше проблема имеет альтернативное решение, получившее распространение в последнее время. Этим решением являются усовершенствованные твердотопливные котлы с электрическими тенами. Для того чтобы уяснить как это сочетается в одном агрегате, достаточно вспомнить как устроен обычный котёл для сжигания различных видов твердого топлива: древесины и угля, торфяных брикетов и древесных гранул (отопление на пеллетах). В нижней части котла располагается зольник. Над ним возвышается собственно топка, а венчает конструкционное нагромождение – бак теплообменника.

Процесс горения в топке вызывает нагрев теплоносителя. Расширение нагреваемой жидкости приводит к естественной циркуляции теплоносителя в контуре отопления. Для этого подающий патрубок (подача) несёт теплоноситель к приборам отопления по нисходящей наклонной, а возвращается жидкость в котёл через обратный трубопровод (обратку) с этой же характеристикой уклона.

Безостановочная эффективная циркуляция обеспечивается отсутствием воздушных пробок в отопительном контуре и непрерывностью процесса горения. После затухания котла гравитационный круговорот теплоносителя постепенно замедляется.


Критическое значение температуры жидкости (устанавливается заранее) задействует в работу терморегулятор. Он даёт команду на включение термоэлектрических нагревательных элементов, вмонтированных в бак с теплоносителем, и циркуляция в системе возобновляется только в замедленном режиме. Такова принципиальная схема работы, на которую обречён котел электрический и твердотопливный, выполненный в едином корпусе.


Какие особенности имеет котел электрический и на твердом топливе


При покупке комбинированного котла твердое топливо — электричество необходимо детально знакомиться с описанием эксплуатационных режимов его работы. Нужно убедиться, что котел на твердом топливе и электричестве не требует включения термоэлектрических нагревательных элементов вручную, потому как это создаст в дальнейшем дополнительные трудности.

Таким образом, конструктивные расхождения у котлов двух типов сводятся к врезке нескольких нагревательных элементов. Внутри тэнов размещена проволочная спираль из сплава, обладающего высоким удельным сопротивлением (читайте также: «ТЭНы для радиаторов отопления: комфортный обогрев»). Эти трубчатые нагреватели дополняются термостатическим выключателем. Поэтому котел твердотопливный с электротеном для отопления незначительно дороже в цене по сравнению со своим предшественником.


Мощность термоэлектрических нагревательных элементов, которые монтируются в котлы на твердом топливе и электричестве, значительно меньше номинальной мощности, выдаваемой котлами при загрузке твердым топливом (прочитайте также: «Котлы отопления на твердом топливе — чертеж установки»). Они не становятся полномасштабной теплогенерирующей установкой, а выполняют функцию по поддержанию контура отопления в режиме, исключающем его замерзание при низкой (минусовой) температуре в помещениях.

Как правило, суммарная мощность тэнов не превышает даже трети тепловой производительности отопительного агрегата. Электрические нагреватели такого номинала не требуют питания от трёх фаз и подключаются к электрической сети с напряжением 220 В. Неукоснительно должно соблюдаться условие подключения их непосредственно к счётчику через отсекающий автомат. Запрещается использование в цепи этого подключения бытовых вилок и розеток, рассчитанных, как правило, на ток в 16 ампер. Можно сделать вывод, что в монтаже электро твердотопливные котлы отопления отличаются только дополнительными манипуляциями с кабелем для питания нагревательных элементов. Читайте также: «Самодельные твердотопливные котлы».



Следует отметить, что нагревательные элементы чаще всего встраиваются в твердотопливные котлы, бак которых для теплоносителя изготовлен из листовой стали. Сталь позволяет вырезать отверстия требуемого размера и герметично закрепить тэны и термостат. «Рубашка», заполненная жидкостью в чугунном твердотопливном котле, значительно усложняет выполнение этих действий и создаёт дополнительные риски для прочности и надёжности чугунного корпуса. Чтобы переоборудовать чугунные твердотопливные котлы под комбинированные агрегаты необходимо предусмотреть функциональные отверстия для установки электрического оборудования на этапе литья форм агрегата.



Требования пожарной безопасности к монтажу комбинированных котлов


Существуют твердотопливные котлы, включающие в себя и поверхности для приготовления пищи. Это достаточно удобно для дачи, так как отпадает необходимость расходовать дополнительную энергию для стряпни (детальнее: «Отопительные твердотопливные котлы для дачи»). Предъявляются жёсткие требования, обусловленные соображениями пожарной безопасности, к монтажу отопительных комбинированных котлов. Прежде всего, это удалённость от стен, декорированных или сооружённых из горючих материалов, на 50 см. Котлы устанавливаются на термостойкое основание. Если это деревянный пол, то предварительно укладывается толстый металлический лист, который устойчив к деформации при температурных перепадах.

Пристальное внимание уделяется оборудованию дымохода. В стенах и потолке под него монтируется короб и заполняется базальтовой ватой. Деревянные поверхности нельзя располагать к сэндвич-трубе ближе, чем на 15 см. Также допускается защита воспламеняющихся поверхностей оцинкованными листами с подкладкой, выполненной из асбестового полотна.

Пример отопления частного дома, подробное видео:


Альтернативные способы избежать заморозки системы


Очевидно, что потребляют комбинированные котлы электричество твердое топливо и становятся энергозависимыми для того, чтобы полностью исключить ситуацию с замораживанием системы. Этого достичь можно и «кустарной» схемой, направив потоки тёплого воздуха от тепловентилятора на один из радиаторов в системе и подключив циркуляционный насос. Со страховкой от морозов успешно может справляться и небольшой газовый конвектор, работающий от баллона на сжиженном газе (прочитайте также: «Как выбрать газовый котел со встроенным бойлером»). Существуют бойлеры для контуров горячего водоснабжения (ГВС), которые осуществляют подогрев воды в зимний сезон эксплуатации при помощи змеевиков отопления расположенных внутри баков, а в летнее время используют для этой цели термоэлектрические нагревательные элементы (подробнее: «Бойлер для отопления частного дома: подключение и монтаж»). Водогрейный бойлер в паре с циркуляционным насосом также справится с защитой контура отопления от негативных последствий, которые непременно возникнут при оставлении без присмотра дома в сильные морозы (читайте также: «Комбинированные котлы: дрова-электричество — особенности, устройство, монтаж»).


Длительная эксплуатация твердотопливных котлов, оборудованных электрическими нагревателями, предполагает нюансы в их обслуживании. Становится недостаточным только чистить котёл от наслоения продуктов сгорания (сажи) и проверять каналы для отведения дыма. Требуется также регулярно осматривать тэны, которым свойственно при длительном использовании обрастать накипью и приходить в негодность (перегорать).

Пренебрегая проверкой состояния нагревательных элементов, можно навлечь на себя опасность сбоя, который нанесёт сокрушительный удар по системе отопления: разорвёт льдом радиаторы, деформирует трубопроводы и также нарушит герметичность бака котла.

teplospec.com

Отопительные котлы на электричестве – Какой электрокотел выбрать для отопления частного дома и как его подключить

Отправить ответ

avatar
  Подписаться
Уведомление о
